ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX ESM6.120 Vimar

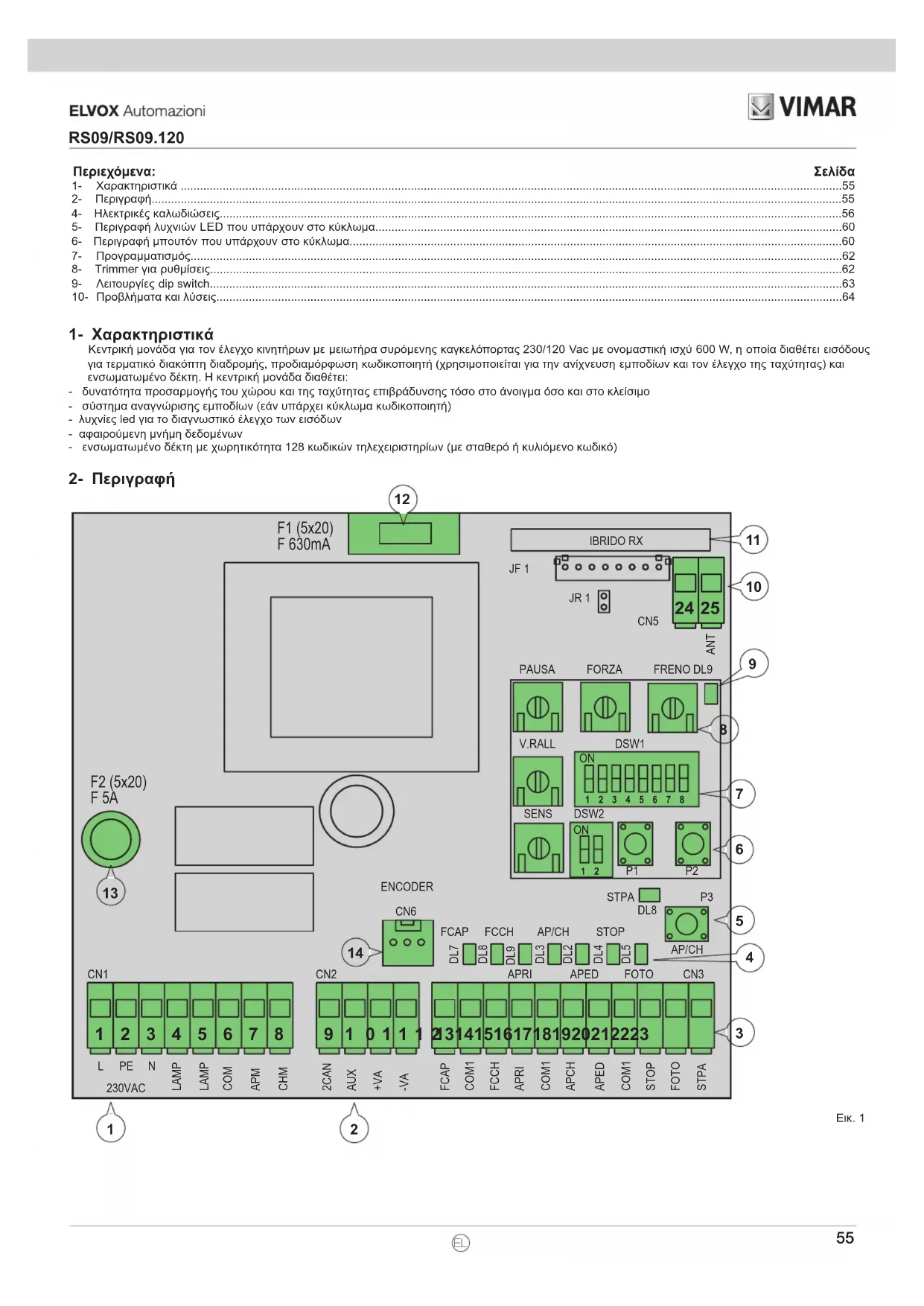

Κεντρική μονάδα για τον έλεγχο κινητήρων με μειωτήρα συρόμενης καγκελόπορτας 230/120 Vac με ονομαστική ισχύ 600 W, η οποία διαθέτει εισόδους για τερματικό διακόπτη διαδρομής, προδιαμόρφωση κωδικοποιητή (χρησιμοποιείται για την ανίχνευση εμποδίων και τον έλεγχο της ταχύτητας) και ενσωματωμένο δέκτη. Η κεντρική μονάδα διαθέτει:- δυνατότητα προσαρμογής του χώρου και της ταχύτητας επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο - σύστημα αναγνώρισης εμποδίων (εάν υπάρχει κύκλωμα κωδικοποιητή)- λυχνίες led για το διαγνωστικό έλεγχο των εισόδων- αφαιρούμενη μνήμη δεδομένων- ενσωματωμένο δέκτη με χωρητικότητα 128 κωδικών τηλεχειριστηρίων (με σταθερό ή κυλιόμενο κωδικό)

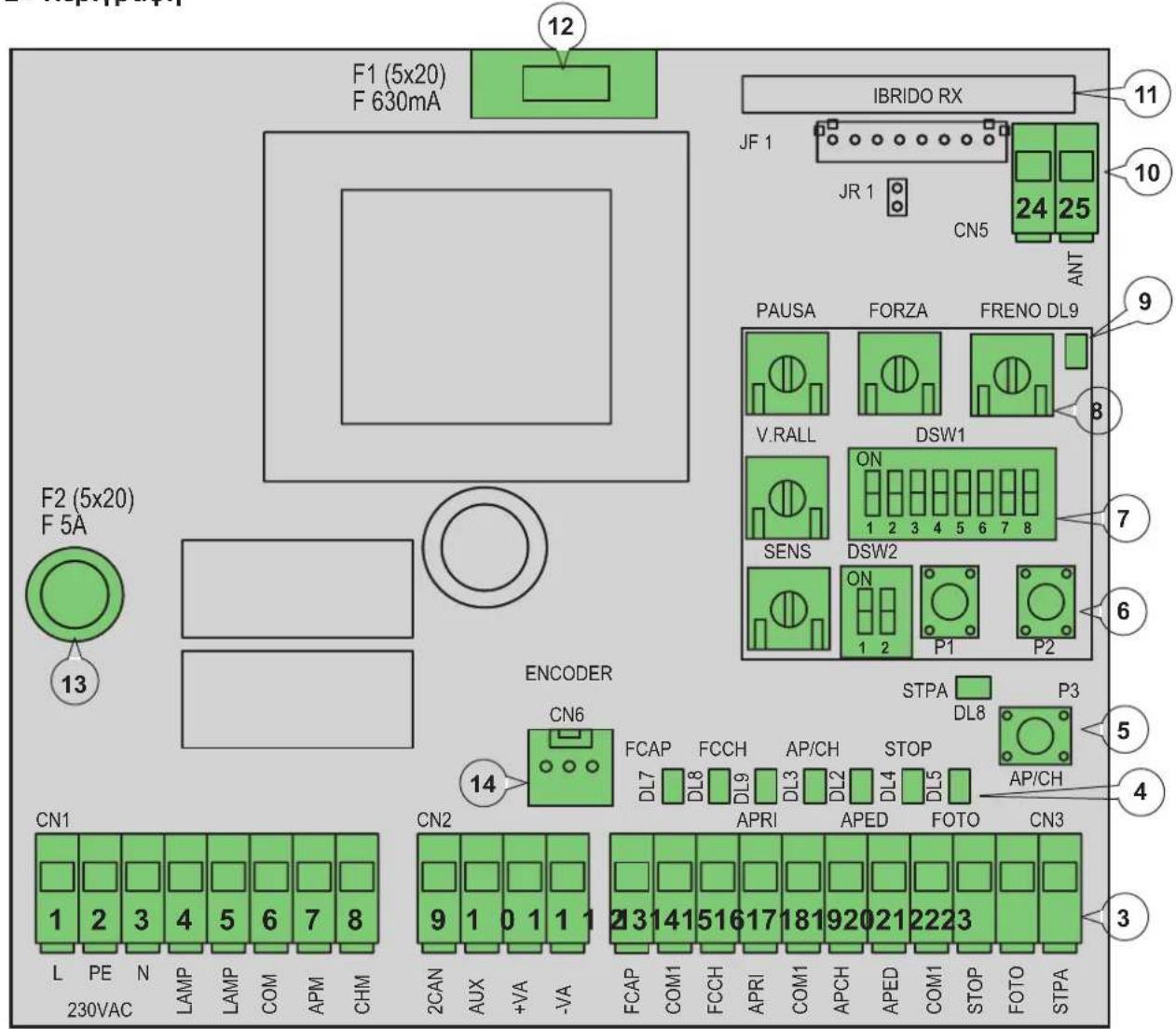

1- Αφαιρούμενη επαφή κλέμας για τη γραμμή τροφοδοσίας, το φλας και τον ηλεκτρικό κινητήρα2- Αφαιρούμενη επαφή κλέμας για τις εξόδους 24 Vdc3- Αφαιρούμενη επαφή κλέμας για τις ασφάλειες και τις εισόδους ελέγχου4- Λυχνία Led διαγνωστικού ελέγχου εισόδων5- Ακολουθιακό μπουτόν ελέγχου APCH6- Μπουτόν για τον προγραμματισμό της διαδρομής και των τηλεχειριστηρίων7- Dip switch για τον προγραμματισμό των λειτουργιών8- Trimmer για τις ρυθμίσεις9- Λυχνία Led για διαγνωστικό έλεγχο των προγραμματισμών10- Αφαιρούμενος κονέκτορας για την κεραία11- Μονάδα τηλεχειρισμού12- Ασφάλεια προστασίας για την έξοδο 24 V και λογικό σύστημα ελέγχου (630 mA)13- Ασφάλεια προστασίας για έξοδο κινητήρα, μετασχηματιστή και φλας (5 A)14- Κονέκτορας κωδικοποιητή

3- Ηλεκτρικές καλωδιώσεις:

Προδιαμόρφωση εγκατάστασης

1 - Φωτοκύτταρα2 - Επιλογέας3 - Φλας4 - Κινητήρας με μειωτήρα5 - ΚρεμαγιέραΕικ. 3

FCAP COM FCCH APRI COM APCH APED COM STOP FOTO STPA 3.1- Καλωδίωση γραμμής τροφοδοσίας, φλας και ηλεκτρικού κινητήρα: Εικ. 4 3.2- Καλωδίωση εξόδων 24V: Αριθμόςεπαφής κλέμας Περιγραφή Λειτουργία 1-2-3 Γραμμή τροφοδοσίας Γραμμή τροφοδοσίας 230/120 Vac (1 = φάση / 2 = αγωγός γείωσης / 3 = ουδέτερος) 4-5 Έξοδος για φλας Έξοδος για φλας (230/120 Vac το μέγ. 60 Watt)6-7-8Έξοδος για τροφοδοσία ηλεκτρικού κινητήραΈξοδος για τροφοδοσία του κινητήρα (6 = κοινή επαφή / 7 = άνοιγμα / 8 = κλείσιμο), στην επαφή κλέμας 7 και 8 ο συμπυκνωτής είναι συνδεδεμένος παράλληλα με τον ηλεκτρικό κινητήρα 9-11 Έξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototest Έξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototest (δυνατότητα επιλογής μέσω του dip switch 1-3 και 9 = GND / 11= +24 Vdc το μέγ. 120 mA)10-11Έξοδος επισήμανσης κίνησης καγκελόπορτας Έξοδος επισήμανσης κίνησης καγκελόπορτας (10 = GND / 11 = +24 Vdc το μέγ. 120 mA) 11-12 Έξοδος 24 V d.c. Έξοδος 24 Vdc για την τροφοδοσία των φωτοκυττάρων και των εξαρτημάτων (11 = GND / 12 = +24 Vdc 300mA) 3.3- Καλωδίωση εισόδων: Η κεντρική μονάδα παρέχεται με τις εισόδους ασφαλείας κανονικά κλειστές και μη γεφυρωμένες (STOP, FOTO, STPA). Προσθέστε μια γέφυρα μεταξύ της κοινής επαφής (COM) και της εισόδου που δεν πρόκειται να χρησιμοποιήσετε.Έξοδος 24Vdc για τροφοδοσία φωτοκυττάρων και εξαρτημάτωνΈξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototestΈξοδος για εμφάνιση της κίνησης της καγκελόπορτας 2CAN AUX +24V GNDΕικ. 6Το άθροισμα των απορροφήσεων των εξόδων 2CAN, AUX και -VA δεν πρέπει να υπερβαίνει τα 500 mA

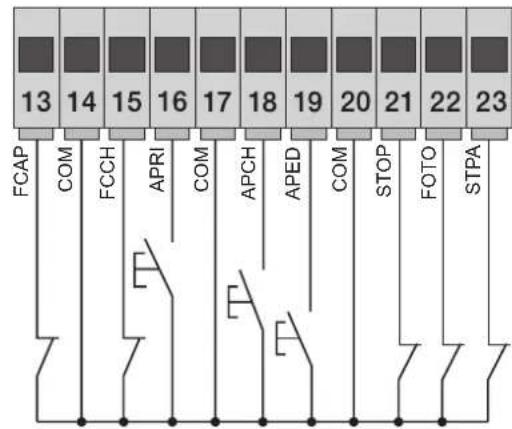

Αριθμός επαφής κλέμας Περιγραφή Τύπος εισόδου14-17-20 Κοινή επαφή κλέμας εισόδων ελέγχου (μόνιμο GND) - 13 Είσοδος τερματικού διακόπτη διαδρομής ανοίγματος (με το dip 2-1 στη θέση OFF) Κανονική κλειστή 15 Είσοδος τερματικού διακόπτη διαδρομής κλεισίματος (με το dip 2-1 στη θέση OFF) Κανονική κλειστή

Είσοδος μπουτόν μόνο ανοίγματος, ειδική για χρονοδιακόπτη ή ανιχνευτή για σπείρες μαγνητικής επαγωγής Κανονικά ανοικτή 18 Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο της πλήρους διαδρομής της καγκελόπορτας Κανονικά ανοικτή

Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο της πλήρους διαδρομής της καγκελόπορτας για διέλευση πεζών Κανονικά ανοικτή 21 Είσοδος για διακοπή της κίνησης της καγκελόπορτας Κανονική κλειστή 22 Είσοδος φωτοκυττάρου, ενεργή κατά το κλείσιμο της καγκελόπορτας Κανονική κλειστή

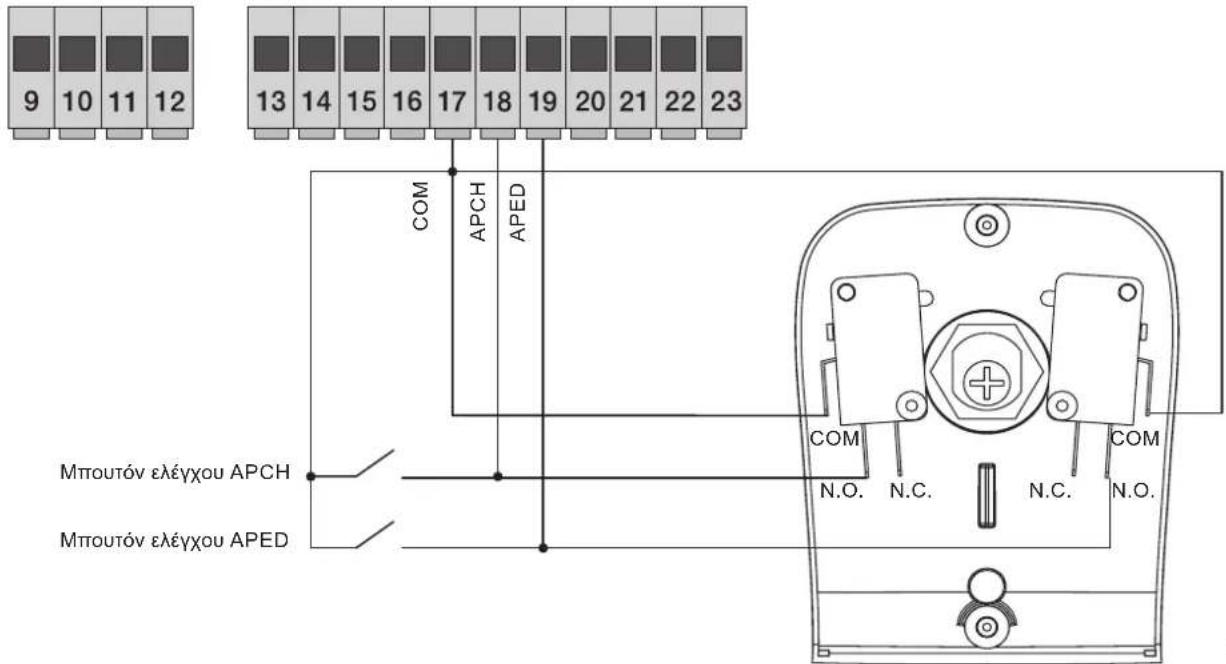

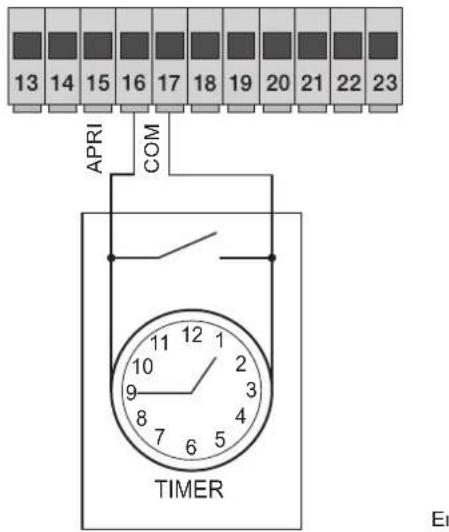

Είσοδος άκρων ή εσωτερικού φωτοκυττάρου, ενεργή κατά το κλείσιμο και το άνοιγμα της καγκελόπορτας Κανονική κλειστή 3.4- Σύνδεση μπουτόν ελέγχου και επιλογέα με κλειδί Επαφές κανονικά ανοικτές (οι λυχνίες led ap/ch ή aped ανάβουν όταν ενεργοποιηθούν ο επιλογέας ή τα μπουτόν παράλληλης σύνδεσης), η είσοδος APCH ελέγχει το πλήρες άνοιγμα ή κλείσιμο της καγκελόπορτας, η είσοδος APED ελέγχει το μερικό άνοιγμα ή κλείσιμο της καγκελόπορτας: 3.5- Σύνδεση χρονοδιακόπτη ή ανιχνευτή μαγνητικής επαγωγής Με την επαφή κανονικά ανοικτή (η λυχνία led ανοίγματος ανάβει όταν ο χρονοδιακόπτης ή ο ανιχνευτής μαγνητικής επαγωγής είναι ενεργοποιημένος), η είσοδος APRI ελέγχει το πλήρες άνοιγμα της καγκελόπορτας μέχρι η επαφή να παραμείνει κλειστή, η καγκελόπορτα ανοίγει και παραμένει στην ανοικτή θέση, οι εντολές APCH, APED και τα αποθηκευμένα τηλεχειριστήρια δεν είναι ενεργά μέχρι την επαναφορά της επαφής από κλειστή σε ανοικτή, μετά το διάστημα αυτόματου κλεισίματος που έχει ρυθμιστεί με το trimmer PAUSA η καγκελόπορτα κλείνει, αυτή η είσοδος χρησιμοποιείται για άνοιγμα και διατήρηση της καγκελόπορτας στην ανοικτή θέση στις ζώνες ωραρίου με τη μεγαλύτερη κίνηση:Μπουτόν ελέγχου APCHΜπουτόν ελέγχου APEDΕικ. 7Εικ. 8 RX1 +-CNCNA+- RX2 +-CNCNA TX1TX2 RX1 +-CNCNA+- RX2 +-CNCNA +-+COM- TX1TX2

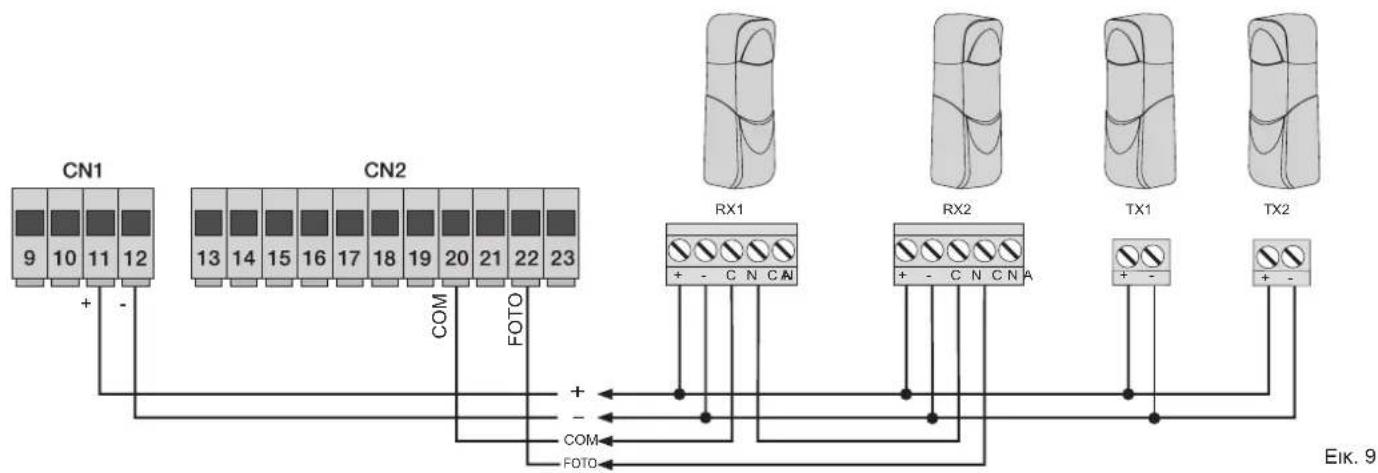

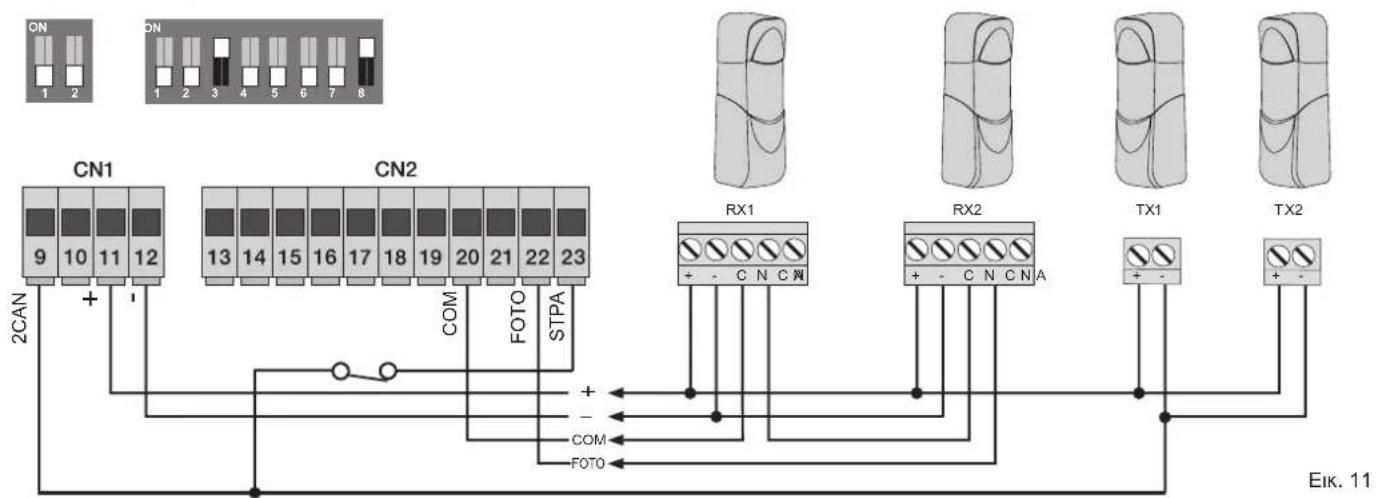

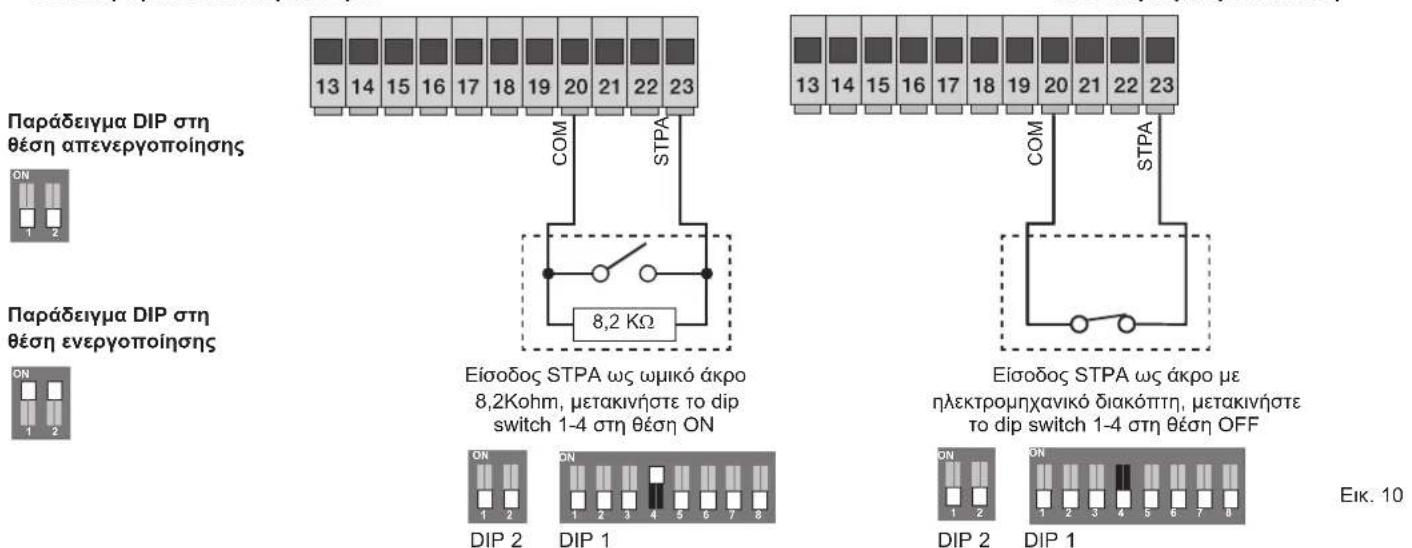

COM STOP FOTO3.6- Σύνδεση φωτοκυττάρων: επαφή κανονικά κλειστή (όταν τα φωτοκύτταρα δεν είναι ενεργοποιημένα, η λυχνία led FOTO πρέπει να είναι αναμμένη), η ενεργοποίηση αυτής της εισόδου κατά το κλείσιμο αντιστρέφει την κίνηση. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM. και FOTO. Πρέπει να τηρείτε την πολικότητα για την τροφοδοσία των φωτοκυττάρων:3.7- Σύνδεση ευαίσθητου άκρου Προγραμματιζόμενη είσοδος (όταν το άκρο ή το φωτοκύτταρο δεν είναι ενεργοποιημένο, η λυχνία led STPA πρέπει να είναι αναμμένη), η ενεργοποίηση αυτής της εισόδου κατά το άνοιγμα αντιστρέφει αμέσως την κίνηση για 1,5 δευτερόλεπτα και μετά η καγκελόπορτα σταματά, ενώ κατά το κλείσιμο αντιστρέφει την κίνηση μέχρι το πλήρες άνοιγμα, ανατρέξτε στο dip switch 1-4 για να επιλέξετε τον τύπο του άκρου, εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM. και STPA και μετακινήστε το dip 1-4 στη θέση off:Είσοδος STPA ως άκρο με ηλεκτρομηχανικό διακόπτη, μετακινήστε το dip switch 1-4 στη θέση OFFΕίσοδος STPA ως ωμικό άκρο 8,2Kohm, μετακινήστε το dip switch 1-4 στη θέση ONΣύνδεση άκρου με διακόπτηΣύνδεση ωμικού ευαίσθητου άκρουΕικ. 10 3.8- Ηλεκτρική σύνδεση με τη λειτουργία fototest ενεργοποιημένη (dipswitch 1-3 και 1-8 στη θέση on) Η κεντρική μονάδα ελέγχει τη λειτουργία των Ανοικτές.Εικ. 9Εικ. 11DIP 1DIP 2DIP 1DIP 2Παράδειγμα DIP στη θέση ενεργοποίησηςΠαράδειγμα DIP στη θέση απενεργοποίησης RX1 +-CNCNA+- RX2 +-CNCNA TX1TX2 RX1 +-CNCNA+- RX2 +-CNCNA +-+COM- TX1TX2

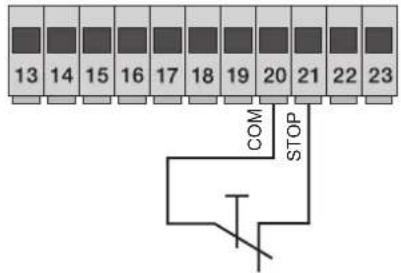

RS09/RS09.120 3.9- Σύνδεση μπουτόν διακοπής κίνησης: επαφή κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοπή της κίνησης της καγκελόπορτας και την αναστολή του διαστήματος αυτόματου κλεισίματος (όταν το μπουτόν δεν είναι πατημένο, η λυχνία led STOP πρέπει να είναι αναμμένη). Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και STOP: ΣΗΜ.: εάν στην εγκατάσταση δεν υπάρχουν φωτοκύτταρα, ευαίσθητα άκρα ή μπουτόν διακοπής κίνησης, οι είσοδοι FOTO, STPA και STOP πρέπει να είναι γεφυρωμένες (μην ενεργοποιήσετε τη λειτουργία fototest, επιλέξτε το άκρο με διακόπτη, ρύθμιση dip switch 1.4 και 1.8 στη θέση off). 3.10- Σύνδεση κεραίας: παρέχεται ένα ήδη συνδεδεμένο άκαμπτο σύρμα 17cm για αύξηση της εμβέλειας. Συνδέστε την κεραία ZL43 όπως φαίνεται στην εικόνα:

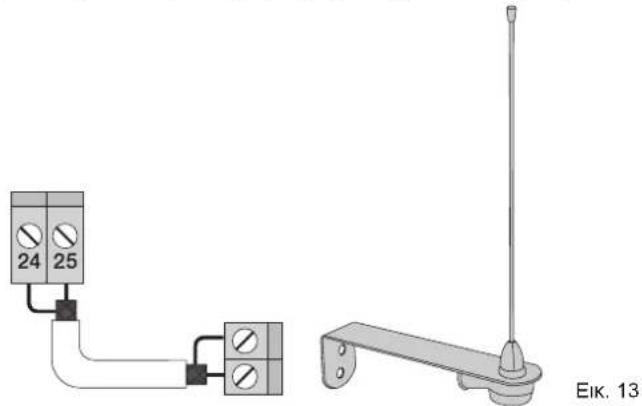

4 - Περιγραφή των λυχνιών LED που υπάρχουν στο κύκλωμα:

5- Μπουτόν που υπάρχουν στο κύκλωμα:

Σύντμηση ΠεριγραφήAP/CH Ελέγχει το άνοιγμα και το κλείσιμο της καγκελόπορταςP1 Πατήστε το για ενεργοποίηση του προγραμματισμού της διαδρομήςP2 Πατήστε το για ενεργοποίηση του προγραμματισμού ή διαγραφή των τηλεχειριστηρίωνΠροκαταρκτικός έλεγχος: Μετά την τροφοδοσία της κεντρικής μονάδας, η λυχνία led DL9 ανάβει για ένα δευτερόλεπτο. Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου των εισόδων, STOP, FOTO, STPA, FCAP και FCCH, οι οποίες πρέπει να είναι αναμμένες. Εάν μία από τις κανονικά κλειστές επαφές ή τις κανονικά ανοικτές επαφές δεν βρίσκεται σε κατάσταση ηρεμίας, η λυχνία led DL9 αναβοσβήνει γρήγορα για να υποδείξει ενδεχόμενη δυσλειτουργία. Εάν μία από τις εισόδους ασφαλείας (FOTO, STOP, STPA) δεν χρησιμοποιείται, τοποθετήστε μια γέφυρα ανάμεσα στην είσοδο COM και την είσοδο που δεν χρησιμοποιείται. RX1 +-CNCNA+- RX2 +-CNCNA TX1TX2 RX1 +-CNCNA+- RX2 +-CNCNA

STOP FOTO Μπουτόν κανονικά κλειστόΕικ. 12Εικ. 13 RX1 +-CNCNA+- RX2 +-CNCNA TX1TX2 RX1 +-CNCNA+- RX2 +-CNCNA +-+COM- TX1TX2

ΣΥΝΤΜΗΣΗ ΠΕΡΙΓΡΑΦΗ APRI Εμφανίζει την κατάσταση της εισόδου APRI (επαφή κλέμας αρ. 16). Εάν δεν είναι ενεργοποιημένη, η κόκκινη λυχνία LED παραμένει σβηστή (χρησιμοποιείται για έλεγχο μόνο του ανοίγματος, ειδική για τη σύνδεση σπειρών μαγνητικής επαγωγής ή χρονοδιακόπτη).AP/CH Εμφανίζει την κατάσταση της εισόδου AP/CH (επαφή κλέμας αρ. 18). Εάν δεν είναι ενεργοποιημένη, η κόκκινη λυχνία LED παραμένει σβηστή. APED Εμφανίζει την κατάσταση της εισόδου APED (επαφή κλέμας αρ. 19). Εάν δεν είναι ενεργοποιημένη, η κόκκινη λυχνία LED παραμένει σβηστή. STOP Εμφανίζει την κατάσταση της εισόδου STOP (επαφή κλέμας 21). Εάν δεν είναι ενεργοποιημένη, η πράσινη λυχνία LED παραμένει αναμμένη, ενώ εάν δεν χρησιμοποιείται, γεφυρώστε τις επαφές κλέμας COM και STOP. FOTO Εμφανίζει την κατάσταση της εισόδου FOTO (επαφή κλέμας αρ. 22). Εάν δεν είναι ενεργοποιημένη, η πράσινη λυχνία LED παραμένει αναμμένη, ενώ εάν δεν χρησιμοποιείται, γεφυρώστε τις επαφές κλέμας COM και FOTO. STPA Εμφανίζει την κατάσταση της εισόδου STPA (επαφή κλέμας αρ. 23). Εάν δεν είναι ενεργοποιημένη, η πράσινη λυχνία LED παραμένει αναμμένη, ενώ εάν δεν χρησιμοποιείται, γεφυρώστε τις επαφές κλέμας COM και STPA. FCAP Εμφανίζει την είσοδο του τερματικού διακόπτη διαδρομής ανοίγματος. Η λυχνία είναι σβηστή όταν η καγκελόπορτα είναι πλήρως ανοικτή, εάν το dip-switch 2.1 έχει ρυθμιστεί στη θέση OFF. FCCH Εμφανίζει την είσοδο του τερματικού διακόπτη διαδρομής κλεισίματος. Η λυχνία είναι σβηστή όταν η καγκελόπορτα είναι πλήρως κλειστή, εάν το dip-switch 2.1 έχει ρυθμιστεί στη θέση OFF.DL9 Εμφανίζει την κατάσταση του προγραμματισμού EL61 RS09/RS09.120

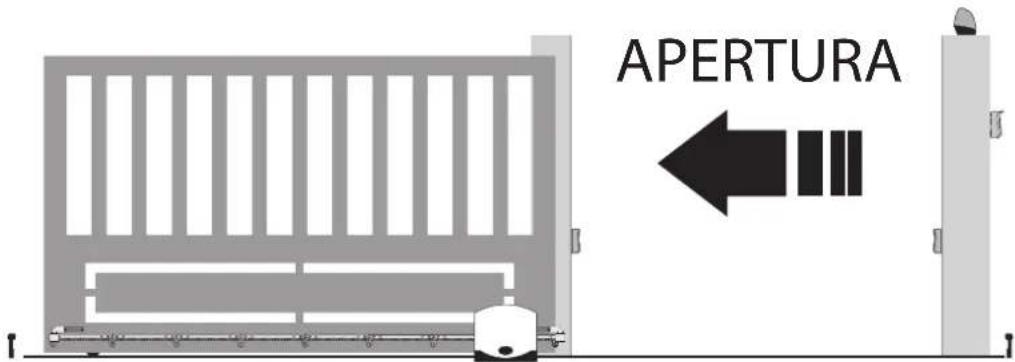

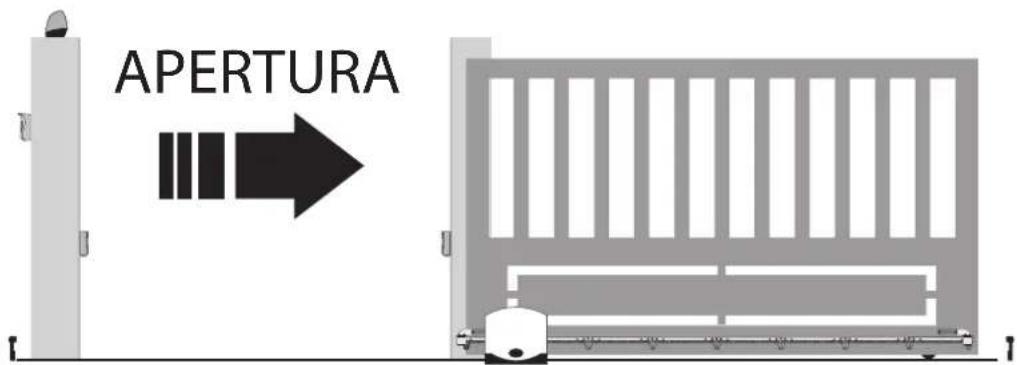

Επιλογή κατεύθυνσης ανοίγματος: η κεντρική μονάδα διαθέτει dip switch για επιλογή της κατεύθυνσης ανοίγματος της καγκελόπορτας. Εάν η καγκελόπορτα ανοίγει προς τα δεξιά, ρυθμίστε το dip switch 2-1 στη θέση OFF: APERTURA APERTURA Διαδικασία για προγραμματισμό της διαδρομής της καγκελόπορτας: APERTURA APERTURA - Μετακινήστε την καγκελόπορτα στην κλειστή θέση, η λυχνία led του τερματικού διακόπτη διαδρομής πρέπει να είναι σβηστή - πατήστε παρατεταμένα το πλήκτρο P1 μέχρι η κόκκινη λυχνία led DL9 να αρχίσει να αναβοσβήνει για περίπου 3 δευτερόλεπτα - πατήστε στιγμιαία το πλήκτρο AP/CH, η καγκελόπορτα αρχίζει να ανοίγει με κανονική ταχύτητα - πατήστε στιγμιαία το πλήκτρο AP/CH, για να καθορίσετε το σημείο έναρξης της επιβράδυνσης στη φάση ανοίγματος, η κίνηση της καγκελόπορτας συνεχίζεται με μειωμένη ταχύτητα μέχρι να ενεργοποιηθεί ο τερματικός διακόπτης διαδρομής στη φάση ανοίγματος και, στη συνέχεια, η καγκελόπορτα σταματά - μετά από 2 δευτερόλεπτα περίπου, η καγκελόπορτα αρχίζει να κλείνει αυτόματα με κανονική ταχύτητα - πατήστε στιγμιαία το πλήκτρο AP/CH, για να καθορίσετε το σημείο έναρξης της επιβράδυνσης στη φάση κλεισίματος, η κίνηση της καγκελόπορτας συνεχίζεται με μειωμένη ταχύτητα μέχρι να ενεργοποιηθεί ο τερματικός διακόπτης διαδρομής στη φάση κλεισίματος και, στη συνέχεια, η καγκελόπορτα σταματά - μετά από 2 δευτερόλεπτα περίπου, η καγκελόπορτα αρχίζει να ανοίγει αυτόματα με κανονική ταχύτητα - πατήστε στιγμιαία το πλήκτρο AP/CH, για να καθορίσετε το σημείο μερικού ανοίγματος ή το σημείο ανοίγματος για διέλευση πεζών - μετά από 2 δευτερόλεπτα περίπου, η καγκελόπορτα αρχίζει να κλείνει αυτόματα με κανονική ταχύτητα μέχρι να ενεργοποιηθεί ο τερματικός διακόπτης διαδρομής στη φάση κλεισίματος και, στη συνέχεια, η καγκελόπορτα σταματά.Η λυχνία led DL9 σβήνει για να υποδείξει ότι ο προγραμματισμός της διαδρομής έχει ολοκληρωθεί.Εικ. 14Εάν η καγκελόπορτα ανοίγει προς τα αριστερά, ρυθμίστε το dip switch 2-1 στη θέση ON: APERTURA APERTURA

RS09/RS09.120 Εάν η κίνηση της καγκελόπορτας αντιστραφεί, ελέγξτε το dip switch 2-1, μην αλλάζετε την καλωδίωση ούτε του τερματικού διακόπτη διαδρομής ούτε του ηλεκτρικού κινητήρα. Προγραμματισμός και διαγραφή τηλεχειριστηρίου. Το πρώτο αποθηκευμένο τηλεχειριστήριο καθορίζει την τυπολογία των τηλεχειριστηρίων που μπορούν να χρησιμοποιηθούν (κυλιόμενος κωδικός ή σταθερός κωδικός) προγραμματισμός του πλήκτρου του τηλεχειριστηρίου που έχει αντιστοιχιστεί στην είσοδο AP/CH: - πατήστε παρατεταμένα το πλήκτρο P2 μέχρι η λυχνία led DL9 να αρχίσει να αναβοσβήνει αργά, αφήστε το πλήκτρο P2 - πατήστε εντός 10 δευτερολέπτων το πλήκτρο του τηλεχειριστηρίου για απομνημόνευση ως εντολή πλήρους ανοίγματος και κλεισίματος της καγκελόπορτας - η λυχνία led DL9 ανάβει σταθερά για 2 δευτερόλεπτα και στη συνέχεια σβήνει, το τηλεχειριστήριο αποθηκεύεται, για απομνημόνευση άλλων τηλεχειριστηρίων επαναλάβετε τη διαδικασία που περιγράφεται. προγραμματισμός του πλήκτρου του τηλεχειριστηρίου που έχει αντιστοιχιστεί στην είσοδο APED ή στην έξοδο 2CAN (βλ. dipswitch αρ. 3): - πατήστε παρατεταμένα το πλήκτρο P2 μέχρι η λυχνία led DL9 να αρχίσει να αναβοσβήνει γρήγορα για περίπου 4 δευτερόλεπτα, αφήστε το πλήκτρο

- πατήστε εντός 10 δευτερολέπτων το πλήκτρο του τηλεχειριστηρίου για απομνημόνευση ως εντολή ανοίγματος της καγκελόπορτας για διέλευση πεζών ή ενεργοποίησης της εξόδου 2CAN - η λυχνία led DL9 ανάβει σταθερά για 2 δευτερόλεπτα και στη συνέχεια σβήνει, το τηλεχειριστήριο αποθηκεύεται, για απομνημόνευση άλλων τηλεχειριστηρίων επαναλάβετε τη διαδικασία που περιγράφεται. Διαγραφή όλων των αποθηκευμένων τηλεχειριστηρίων: Διακόψτε την τροφοδοσία προς την κεντρική μονάδα. Πατήστε παρατεταμένα το πλήκτρο P2 και συνδέστε ξανά την τροφοδοσία της κεντρικής μονάδας χωρίς να αφήσετε το πλήκτρο P2. Η λυχνία led DL9 αρχίζει να αναβοσβήνει και μετά πιο γρήγορα. Όταν σβήσει η λυχνία led DL9, αφήστε το πλήκτρο P2. Στο τέλος αυτής της διαδικασίας, όλα τα τηλεχειριστήρια που υπάρχουν στη μνήμη διαγράφονται. Το πρώτο τηλεχειριστήριο που θα αποθηκευτεί καθορίζει τον τύπο των τηλεχειριστηρίων που μπορούν να αποθηκευτούν στην κεντρική μονάδα. Η μέγιστη χωρητικότητα είναι 128 τηλεχειριστήρια. Όταν συμπληρωθεί η μέγιστη χωρητικότητα, εάν ενεργοποιηθεί η λειτουργία προγραμματισμού τηλεχειριστηρίου (η λυχνία LED DL9 αναβοσβήνει) και πατηθεί το πλήκτρο του νέου πομπού για απομνημόνευση, η λυχνία LED DL9 αναβοσβήνει τρεις φορές γρήγορα. Απομνημόνευση των ρυθμίσεων: είναι δυνατή η απομνημόνευση της τρέχουσας ρύθμισης των dipswitch και των trimmer που υπάρχουν στην αφαιρούμενη πλακέτα, η οποία στη συνέχεια μπορεί να αφαιρεθεί για να αποφευχθούν περαιτέρω τροποποιήσεις. Προχωρήστε όπως περιγράφεται: πατήστε ταυτόχρονα τα πλήκτρα P1 και P2 μέχρι την ενεργοποίηση της λυχνίας led DL9, αφήστε τα μπουτόν, η λυχνία led DL9 θα αρχίσει να αναβοσβήνει γρήγορα και, στη συνέχεια, θα σβήσει. Στο σημείο αυτό, μπορείτε να αφαιρέσετε την πλακέτα και οι ρυθμίσεις των dip switch και των trimmer θα διατηρηθούν ακόμη και όταν απενεργοποιηθεί και ενεργοποιηθεί ξανά η κεντρική μονάδα ελέγχου. Έλεγχος του αυτοματισμού: πρέπει να εκτελεστεί έλεγχος όλων των εξαρτημάτων που συνδέονται στην κεντρική μονάδα ελέγχου και ειδικά των μηχανισμών ασφαλείας, όπως είναι τα ευαίσθητα άκρα και τα φωτοκύτταρα. Λάβετε υπόψη ότι τα φωτοκύτταρα αντιστρέφουν την κίνηση της καγκελόπορτας μόνο κατά το κλείσιμο και τα ευαίσθητα άκρα, εάν πατηθούν κατά το άνοιγμα αντιστρέφουν την κίνηση της καγκελόπορτας για 1,5 δευτερόλεπτα, ενώ εάν πατηθούν κατά το κλείσιμο ανοίγουν πλήρως την καγκελόπορτα. Trimmer Λειτουργία Εύρος Pausa Διάστημα αυτόματου κλεισίματος Από 1 έως 140 δευτερόλεπτα το μέγιστο, δεξιόστροφα Forza Δύναμη ηλεκτρικού κινητήρα Από 20 έως 100% το μέγιστο, δεξιόστροφα Freno Πέδηση στον τερματικό διακόπτη

Από 0 έως 100% το μέγιστο (όταν είναι μηδέν, η πέδηση δεν είναι ενεργοποιημένη), δεξιόστροφα V.rall. Ταχύτητα επιβράδυνσης Από 30 έως 100% το μέγιστο, δεξιόστροφα Sens. Διάστημα ανίχνευσης εμποδίου Εάν αυτό το trimmer ρυθμιστεί στη μέγιστη τιμή, η λειτουργία προστασίας από τη σύνθλιψη δεν είναι ενεργοποιημένη

7- Trimmer για ρυθμίσεις:

EL63 RS09/RS09.120 8- Λειτουργίες dip switch: μετά τη ρύθμιση των dip πρέπει να γεφυρώσετε για μερικά δευτερόλεπτα τις επαφές jr1 επαναφοράς ή να διακόψετε και να συνδέσετε ξανά την τροφοδοσία, καθώς η αλλαγή ενημερώνεται από την κεντρική μονάδα:Αριθμός dip switchΚατάσταση του dip ΠεριγραφήDIP 1-1 OFF Ενεργοποιημένη επιτάχυνση στην εκκίνησηDIP 1-1 ON Απενεργοποιημένη επιτάχυνση στην εκκίνησηDIP 1-2 OFF Μη ενεργοποιημένη προαναλαμπήDIP 1-2 ONΕνεργοποιημένη προαναλαμπή, πριν από την κίνηση της καγκελόπορτας το φλας ανάβει για 3 δευτερόλεπτα DIP 1-3 OFF Η έξοδος 2CAN είναι αντιστοιχισμένη στο δεύτερο κανάλι του τηλεχειριστηρίου DIP 1-3 ON Η έξοδος 2CAN χρησιμοποιείται για τροφοδοσία των πομπών των φωτοκυττάρων DIP 1-4 OFF Η είσοδος STPA χρησιμοποιείται για τη σύνδεση των ευαίσθητων άκρων με διακόπτη DIP 1-4 ON Η είσοδος STPA χρησιμοποιείται για τη σύνδεση των ωμικών ευαίσθητων άκρων DIP 1-5 OFFΑνατρέξτε στον πίνακα λογικών συστημάτων λειτουργίας για τις εισόδους ελέγχουDIP 1-5 ONDIP 1-6 OFFDIP 1-6 ONDIP 1-7 OFFDIP 1-7 ONDIP 1-8 OFF Μη ενεργοποιημένη λειτουργία fototest DIP 1-8 ON Ενεργοποιημένη λειτουργία fototest (έλεγχος των φωτοκυττάρων με κάθε εντολή), βλ. παράγραφο 4.8 DIP 2-1 OFF Για άνοιγμα της καγκελόπορτας προς τα δεξιάDIP 2-1 ON Για άνοιγμα της καγκελόπορτας προς τα αριστεράDIP 2-2 OFFΗ έξοδος AUX (επαφή κλέμας αρ. 10) αναβοσβήνει κατά την κίνηση της καγκελόπορτας, αναβοσβήνει αργά κατά το άνοιγμα, γρήγορα κατά το κλείσιμο, ανάβει σταθερά όταν η καγκελόπορτα είναι ανοικτή και σβήνει όταν η καγκελόπορτα είναι κλειστή DIP 2-2 ON Η έξοδος AUX (επαφή κλέμας αρ. 10) σβήνει μόνο όταν η καγκελόπορτα είναι πλήρως κλειστή Λογικά συστήματα λειτουργίας για εισόδους ελέγχου: Dip 5 Dip 6 Dip 7 Λογικό σύστημα OFF OFF OFF Λειτουργία πολυκατοικίας plus OFF OFF ON Λειτουργία πολυκατοικίας plus+ άμεσο κλείσιμο OFF ON OFF Αυτόματη λειτουργία OFF ON ON Αυτόματη λειτουργία+ άμεσο κλείσιμο ON ON OFF Λειτουργία πολυκατοικίας ON ON ON Λειτουργία πολυκατοικίας + άμεσο κλείσιμο ON OFF OFF Ημιαυτόματη λειτουργίαON OFF ON Βηματική λειτουργία Περιγραφή λογικών συστημάτων: Λειτουργία πολυκατοικίας plus: Η εντολή APCH, με την καγκελόπορτα κλειστή, ελέγχει το άνοιγμα, ενώ κατά τη φάση ανοίγματος παραβλέπεται. Όταν ολοκληρωθεί το άνοιγμα, η καγκελόπορτα παραμένει σε κατάσταση παύσης για το χρονικό διάστημα αναμονής. Η εντολή APCH κατά το διάστημα παύσης μηδενίζει το διάστημα αυτόματου κλεισίματος. Η εντολή APCH κατά το κλείσιμο ελέγχει το εκ νέου άνοιγμα της καγκελόπορτας. Αυτόματη λειτουργία: Η εντολή APCH, με την καγκελόπορτα κλειστή, ελέγχει το άνοιγμα. Κατά τη φάση ανοίγματος, ακινητοποιεί την καγκελόπορτα, ενώ εάν η εντολή επαναληφθεί, η καγκελόπορτα κλείνει. Στην περίπτωση πλήρους ανοίγματος, η καγκελόπορτα παραμένει σε κατάσταση παύσης για το χρονικό διάστημα αναμονής. Η εντολή APCH κατά το διάστημα παύσης προκαλεί κλείσιμο της καγκελόπορτας. Η εντολή APCH κατά το κλείσιμο ελέγχει το εκ νέου άνοιγμα της καγκελόπορτας. Λειτουργία πολυκατοικίας: όταν η καγκελόπορτα είναι κλειστή, η εντολή της εισόδου APCH ελέγχει το άνοιγμα. Κατά το άνοιγμα της καγκελόπορτας, η εντολή APCH παραβλέπεται από την κεντρική μονάδα. Όταν η καγκελόπορτα είναι πλήρως ανοικτή, παραμένει ανοικτή για το διάστημα αυτόματου κλεισίματος. Η εντολή APCH κατά την παύση προκαλεί κλείσιμο της καγκελόπορτας ενώ εάν η εντολή επαναληφθεί κατά το κλείσιμο ελέγχει το εκ νέου άνοιγμα της καγκελόπορτας. Ημιαυτόματη λειτουργία: όταν η καγκελόπορτα είναι κλειστή, η εντολή της εισόδου APCH ελέγχει το άνοιγμα. Κατά το άνοιγμα, η εντολή APCH ακινητοποιεί την καγκελόπορτα. Όταν η καγκελόπορτα είναι πλήρως ανοικτή, το αυτόματο κλείσιμο δεν είναι ενεργό. Για να κλείσετε την καγκελόπορτα πριν από το διάστημα αυτόματου κλεισίματος, πρέπει να δώσετε μια εντολή μέσω της εισόδου APCH. Εάν η εντολή APCH επαναληφθεί κατά το κλείσιμο, ελέγχει το εκ νέου άνοιγμα. Βηματική λειτουργία: όταν η καγκελόπορτα είναι κλειστή, η εντολή της εισόδου APCH ελέγχει το άνοιγμα. Κατά το άνοιγμα, η εντολή APCH ακινητοποιεί την καγκελόπορτα. Όταν η καγκελόπορτα είναι πλήρως ανοικτή, το αυτόματο κλείσιμο δεν είναι ενεργό. Για να κλείσετε την καγκελόπορτα, πρέπει να δώσετε μια εντολή μέσω της εισόδου APCH. Εάν η εντολή APCH επαναληφθεί κατά το κλείσιμο, η καγκελόπορτα σταματά, ενώ ένας επιπλέον παλμός προκαλεί εκ νέου άνοιγμα της καγκελόπορτας. Άμεσο κλείσιμο: η ενεργοποίηση των φωτοκυττάρων προκαλεί το κλείσιμο της καγκελόπορτας 5 δευτερόλεπτα μετά την απενεργοποίησή τους, ανεξάρτητα από το ρυθμισμένο χρόνο αναμονής. Η κεντρική μονάδα ελέγχου μπορεί να λειτουργήσει με ή χωρίς κωδικοποιητή. Κατά την ενεργοποίηση, η κεντρική μονάδα ελέγχει εάν υπάρχει κωδικοποιητής στον κονέκτορα CN6. Για λειτουργία χωρίς κωδικοποιητή, πρέπει να εισάγετε το βραχυκυκλωτήρα στον κονέκτορα CN6, όπως φαίνεται στην εικόνα 15, και να συνδέσετε την τροφοδοσία της κεντρικής μονάδας. Σε αυτήν τη διαμόρφωση, δεν είναι ενεργό το trimmer SENS και η λειτουργία ανίχνευσης εμποδίου. Για λειτουργία με κωδικοποιητή, πρέπει να εισάγετε το καλώδιο του κυκλώματος κωδικοποιητή στον κονέκτορα CN6 και να συνδέσετε την τροφοδοσία της κεντρικής μονάδας. Σε αυτήν τη διαμόρφωση, είναι ενεργό το trimmer SENS και η λειτουργία ανίχνευσης εμποδίου. EL64 RS09/RS09.120 Ανίχνευση εμποδίου Περιγραφή Κατά το κλείσιμο Η κίνηση της καγκελόπορτας αντιστρέφεται αμέσως και η καγκελόπορτα ανοίγει πλήρως Κατά το άνοιγμα Η κίνηση της καγκελόπορτας αντιστρέφεται για 1,5 δευτερόλεπτα και η καγκελόπορτα

Εικ. 15 Λειτουργία με κωδικοποιητή:

9 - Προβλήματα και λύσεις:

Πρόβλημα Αιτία Λύση Ο αυτοματισμός δεν λειτουργεί Έλλειψη τροφοδοσίας δικτύου Καμένες ασφάλειες Οι είσοδοι ελέγχου και ασφαλείας δεν λειτουργούν Ελέγξτε το διακόπτη της γραμμής τροφοδοσίας Αντικαταστήστε τις ασφάλειες με άλλες ασφάλειες ίδιας τιμής Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου (οι λυχνίες STOP, STPA και FOTO πρέπει να είναι

Δεν είναι δυνατή η απομνημόνευση των τηλεχειριστηρίων Ανοικτές ασφάλειες Εξαντλημένες μπαταρίες τηλεχειριστηρίου Μη συμβατό τηλεχειριστήριο με το πρώτο αποθηκευμένο τηλεχειριστήριο Συμπληρώθηκε η χωρητικότητα της μνήμης Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου (οι λυχνίες STOP, STPA και FOTO πρέπει να είναι

Αντικαταστήστε τις μπαταρίες Το πρώτο αποθηκευμένο τηλεχειριστήριο διαμορφώνει την κεντρική μονάδα για απομνημόνευση μόνο τηλεχειριστηρίων με κυλιόμενο κωδικό ή μόνο τηλεχειριστηρίων με dip Διαγράψτε τουλάχιστον ένα τηλεχειριστήριο ή προσθέστε έναν εξωτερικό δέκτη (μέγιστη χωρητικότητα 128 τηλεχειριστηρίων) Το τηλεχειριστήριο δεν λειτουργεί Εξαντλημένες μπαταρίες τηλεχειριστηρίου Αντικαταστήστε τις μπαταρίες Δεν είναι δυνατή η ενεργοποίηση του προγραμματισμού της διαδρομής Ανοικτές ασφάλειες Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου (οι λυχνίες STOP, STPA και FOTO πρέπει να είναι

Μόλις ξεκινήσει η καγκελόπορτα, σταματά και αντιστρέφεται Χαμηλή επιτάχυνση στην εκκίνηση Δεν εντοπίστηκε κωδικοποιητής Αυξήστε την τιμή των trimmer FORZA και SENS Βεβαιωθείτε ότι έχει εισαχθεί ο κονέκτορας του κωδικοποιητή Κατά την επιβράδυνση, η καγκελόπορτα σταματά και αντιστρέφεται Πολύ χαμηλή ταχύτητα επιβράδυνσης Αυξήστε την τιμή των trimmer V.rall και sens Η καγκελόπορτα δεν σταματά όταν ενεργοποιηθούν οι τερματικοί διακόπτες διαδρομής και ενεργοποιείται η λειτουργία ανίχνευσης εμποδίου Ο τερματικός διακόπτης διαδρομής δεν ενεργοποιείται σωστά Προωθήστε τη βάση του τερματικού διακόπτη

EL65 RS09/RS09.120 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ (Δήλωση ενσωμάτωσης οιονεί μηχανών, παράρτημα IIB της οδηγίας 2006/42/ΕΚ) Αρ.:ZDT00438.00 Ο κάτωθι υπογεγραμμένος, αντιπρόσωπος του παρακάτω κατασκευαστή Elvox SpA Via Pontarola, 14/A - 35011 Campodarsego (PD) Italy δηλώνει ότι τα προϊόντα

ΠΛΑΚΕΤΑ ΕΛΕΓΧΟΥ - ΣΕΙΡΑ RS Προϊόντα κωδ. RS09, RS10, RS11, RS15 συμμορφώνονται με τις διατάξεις των παρακάτω κοινοτικών οδηγιών (συμπεριλαμβανομένων όλων των τροποποιήσεων που ισχύουν) και ότι έχουν εφαρμοστεί όλα τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές Οδηγία BT 2006/95/ΕΚ: EN 60335-2-103 (2003) + A11 (2009) Οδηγία EMC 2004/108/ΕΚ: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011) EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011) Οδηγία R&TTE 1999/5/ΕΚ: EN 301 489-3 (2002), EN 300 220-3 (2000) Οδηγία για τις μηχανές 2006/42/ΕΚ EN 13241(2003) + A1 (2011), EN 12453 (2000) Επίσης, δηλώνει ότι το προϊόν πρέπει να τίθεται σε λειτουργία μόνο εάν η τελική μηχανή, στην οποία θα ενσωματωθεί, συμμορφώνεται (εάν είναι απαραίτητο) με τις διατάξεις της οδηγίας 2006/42/ΕΚ. Δηλώνει ότι η σχετική τεχνική τεκμηρίωση έχει συνταχθεί από την Elvox SpA σύμφωνα με το παράρτημα VIIB της οδηγίας 2006/42/ΕΚ και ότι έχουν τηρηθεί οι παρακάτω ουσιώδεις απαιτήσεις: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9,

1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Δεσμεύεται να προσκομίσει, κατόπιν επαρκώς αιτιολογημένης αίτησης των κρατικών αρχών, όλα τα απαιτούμενα δικαιολογητικά έγγραφα που αφορούν το προϊόν. Campodarsego, 29/04/2013 Ο Διευθύνων Σύμβουλος Σημείωση: Το περιεχόμενο της παρούσας δήλωσης αντιστοιχεί στο περιεχόμενο της τελευταίας αναθεώρησης της επίσημης δήλωσης που ήταν διαθέσιμη πριν από την εκτύπωση του παρόντος εγχειριδίου. Το παρόν κείμενο έχει προσαρμοστεί για λόγους συντακτικής επιμέλειας. Αντίγραφο της πρωτότυπης δήλωσης διατίθεται από την Elvox SpA κατόπιν αίτησης. ELViale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com S6I_RS0_900 08 1709
