ELVOX ESM4.D - Αυτοματισμός πυλών Vimar - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κεντρική μονάδα ελέγχου για συρόμενη πύλη (αυτοματισμός πύλης)
Μάρκα και μοντέλο	Vimar ELVOX ESM4.D (σειρά RS10)
Τροφοδοσία	230 V~, 50/60 Hz
Μέγιστη ισχύς κινητήρα	600 W
Ενσωματωμένος ραδιοδέκτης	Ναι, 128 ραδιοχειριστήρια (σταθερός ή κυλιόμενος κωδικός)
Έξοδος κινητήρα	230 V~, με πυκνωτή παράλληλα
Έξοδος 24 VDC για αξεσουάρ	Ναι, μέγ. 300 mA
Έξοδος φλας	230 V~, μέγ. 40 W
Είσοδοι ασφαλείας	STOP (NC), FOTO (NC), STPA (NC, προγραμματιζόμενη σε ευαίσθητη άκρη)
Είσοδοι εντολής	APRI, APCH, APED (NO), τερματικοί διακόπτες FCAP/FCCH (NC)
Κωδικοποιητής	Προεξοπλισμένος για ανίχνευση εμποδίων και έλεγχο ταχύτητας (σύνδεσμος CN6)
Λειτουργίες προγραμματισμού	Γρήγορη εκμάθηση διαδρομής (LRNE) ή προσαρμοσμένη (LRN), ρύθμιση επιβραδύνσεων, ταχυτήτων, δυνάμεων, αυτόματου κλεισίματος, κ.λπ.
Οθόνη και διάγνωση	Οθόνη LCD, LED για κατάσταση εισόδων, ιστορικό των 9 τελευταίων σφαλμάτων
Ασφάλειες	F1 (630 mA) για λογική και 24V, F2 (5 A) για κινητήρα/φλας
Κεραία	Παρέχεται άκαμπτο σύρμα 17 cm, αποσπώμενος σύνδεσμος
Προστασία	Διπλή μόνωση, σύμφωνο με CE, οδηγίες Χαμηλής Τάσης, ΗΜΣ, R&TTE, Μηχανημάτων
Συντήρηση και καθαρισμός	Καμία ειδική συντήρηση· καθαρίστε με στεγνό πανί, μη χρησιμοποιείτε διαβρωτικά προϊόντα
Συνθήκες χρήσης	Χρήση σε εσωτερικό ή προστατευμένο εξωτερικό χώρο (πλακέτα σε στεγανό κουτί που δεν παρέχεται)

Συχνές ερωτήσεις - ELVOX ESM4.D Vimar

Πώς να κάνετε γρήγορη εκμάθηση της διαδρομής της πύλης;

Χρησιμοποιήστε τη λειτουργία LRNE στο κύριο μενού. Βεβαιωθείτε πρώτα ότι η παράμετρος P18 (φορά ανοίγματος) έχει ρυθμιστεί σε R (δεξιά) ή L (αριστερά). Στη συνέχεια, επιβεβαιώστε με OK και πατήστε AP/CH. Η πύλη εκτελεί έναν πλήρη κύκλο ανοίγματος και στη συνέχεια κλεισίματος για να απομνημονεύσει τα τερματικά.

Πώς να προσθέσετε ένα νέο ραδιοχειριστήριο;

Μεταβείτε στο μενού RAD από το κύριο μενού. Επιλέξτε 1 CH ή 2 CH ανάλογα με το επιθυμητό κανάλι (APCH για πλήρη κύκλο, PED για πεζό). Πατήστε OK και στη συνέχεια πατήστε το πλήκτρο του ραδιοχειριστηρίου που θέλετε να καταχωρήσετε. Η κεντρική μονάδα εμφανίζει τη θέση μνήμης που καταλήφθηκε.

Τι να κάνω αν ο αυτοματισμός δεν λειτουργεί καθόλου;

Ελέγξτε την τροφοδοσία 230 V, αντικαταστήστε τις ασφάλειες F1 (630 mA) και F2 (5 A) εάν χρειαστεί. Ελέγξτε τις ενδεικτικές λυχνίες διάγνωσης: STOP, FOTO, STPA πρέπει να είναι αναμμένες (είσοδοι ασφαλείας κλειστές). Εάν μια λυχνία είναι σβηστή, ελέγξτε τη γέφυρα ή τον αντίστοιχο αισθητήρα.

Πώς να ρυθμίσετε τη δύναμη του κινητήρα ή την ευαισθησία στα εμπόδια;

Στο μενού PAR, παράμετρος P15 για την ισχύ του κινητήρα (0-100%) και P16 για τη δύναμη ανίχνευσης εμποδίου (0-100%, απαιτεί κωδικοποιητή). Αυξήστε το P15 αν ο κινητήρας δεν έχει αρκετή δύναμη, μειώστε το P16 για μεγαλύτερη ευαισθησία σε εμπόδια.

Γιατί η πύλη σταματά και αντιστρέφει την κίνηση αμέσως μετά την εκκίνηση;

Πιθανές αιτίες: μη ανίχνευση κωδικοποιητή ή πολύ χαμηλή επιτάχυνση. Ελέγξτε τη σύνδεση του κωδικοποιητή στο CN6 ή, αν δεν υπάρχει κωδικοποιητής, τοποθετήστε ένα βραχυκυκλωτήρα (jumper) στο CN6. Αυξήστε τις παραμέτρους P15 και P24 (δύναμη στην εκκίνηση ON).

Πώς να διαγράψω ένα ραδιοχειριστήριο που χάθηκε ή κλάπηκε;

Στο μενού RAD, επιλέξτε ERAS. Για διαγραφή όλων των ραδιοχειριστηρίων, πατήστε OK μέχρι να δείτε ALL και στη συνέχεια κρατήστε πατημένο το OK μέχρι 0000. Για ένα μόνο, πλοηγηθείτε με UP/DOWN στη θέση μνήμης του και κρατήστε πατημένο το OK μέχρι 0000.

Τι σημαίνουν οι κωδικοί σφάλματος στην οθόνη;

Οι κωδικοί σφάλματος είναι: F02 (εμπόδιο στο άνοιγμα), F03 (εμπόδιο στο κλείσιμο), F04 (FOTO ανοιχτή), F06 (STPA ανοιχτή), F09 (υπέρβαση χρόνου χειρισμού), F11 (αποτυχία δοκιμής FOTO), F12 (αποτυχία δοκιμής STPA). Συμβουλευτείτε το εγχειρίδιο για λεπτομερείς λύσεις.

Πώς να ενεργοποιήσω το αυτόματο κλείσιμο;

Στο μενού PAR, θέστε το P01 σε ON για να ενεργοποιήσετε το αυτόματο κλείσιμο, στη συνέχεια ρυθμίστε το P02 για το χρόνο παύσης (2 έως 600 δευτερόλεπτα, προεπιλογή 60 δευτερόλεπτα).

Μπορώ να χρησιμοποιήσω την κεντρική μονάδα χωρίς κωδικοποιητή;

Ναι, αν δεν έχετε κωδικοποιητή, τοποθετήστε ένα βραχυκυκλωτήρα (jumper) στο σύνδεσμο CN6 πριν θέσετε υπό τάση. Σε αυτή τη λειτουργία, οι λειτουργίες ανίχνευσης εμποδίων (P16) απενεργοποιούνται. Η κεντρική μονάδα ανιχνεύει αυτόματα την παρουσία ή απουσία του κωδικοποιητή.

Πώς να συνδέσω φωτοκύτταρα;

Συνδέστε τα φωτοκύτταρα στην είσοδο FOTO (ακροδέκτης 22) με το κοινό COM (ακροδέκτης 20). Χρησιμοποιήστε μια κανονικά κλειστή επαφή. Τροφοδοτήστε τα φωτοκύτταρα μέσω της εξόδου 24 VDC (ακροδέκτες 11-12). Αν δεν χρησιμοποιείται, τοποθετήστε μια γέφυρα μεταξύ COM και FOTO. Για το phototest, ρυθμίστε το P08 σε 1, 2 ή 3 ανάλογα με τις εισόδους προς έλεγχο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX ESM4.D Vimar

Πλακέτα με οθόνη 230 Vac για συρόμενη καγκελόπορτα

RS10

Indice: Pagina

1 - Характнріστικά....57
2 - Περιγραφή κεντρικής μονάδας....57
3 - Ηλεκτρικές καλωδιώσεις 58
4 - Περιγραφή λυχνιών led που υπάρχουν στο κύκλωμα....62
5 - Περιγραφή πλήκτρων που υπάρχουν στο κύκλωμα....62
6 - Πλήρης περιγραφή του μενού προγραμματισμού 63
7 - Μηνύματα σφάλματος....68
8 - Προβλήματα και λύσεις....68

RS10

1 - Характнріστικά

Κεντρική μονάδα για τον έλεγχο των κινητήρων με μειωτήρα συρόμενης καγκελόπορτας 230Vac με μέγιστη ισχύ 600W, η οποία διαθέτει εισόδους για τερματικό διακόπτη διαδρομής, προδιαμόρφωση κωδικοποιητή (χρησιμοποιείται για την ανίχνευση εμποδίων και τον έλεγχο της ταχύτητας), ενσωματωμένο δέκτη και interface με οθόνη. Η κεντρική μονάδα διαθέτει:

• δυνατότητα προσαρμογής της απόστασης και της ταχύτητας επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο
• σύστημα αναγνώρισης εμποδίων (εάν υπάρχει κύκλωμα κωδικοποιητή)
• λυχνίες led για το διαγνωστικό έλεγχο των εισόδων
• αφαιρούμενη μνήμη δεδομένων
• ενσωματωμένο δέκτη με χωρητικότητα 128 κωδικών τηλεχειριστηρίων (με σταθερό ή κυλιόμενο κωδικό)
  -ιστορικό των τελευταίων 9 βλαβών ή σφαλμάτων

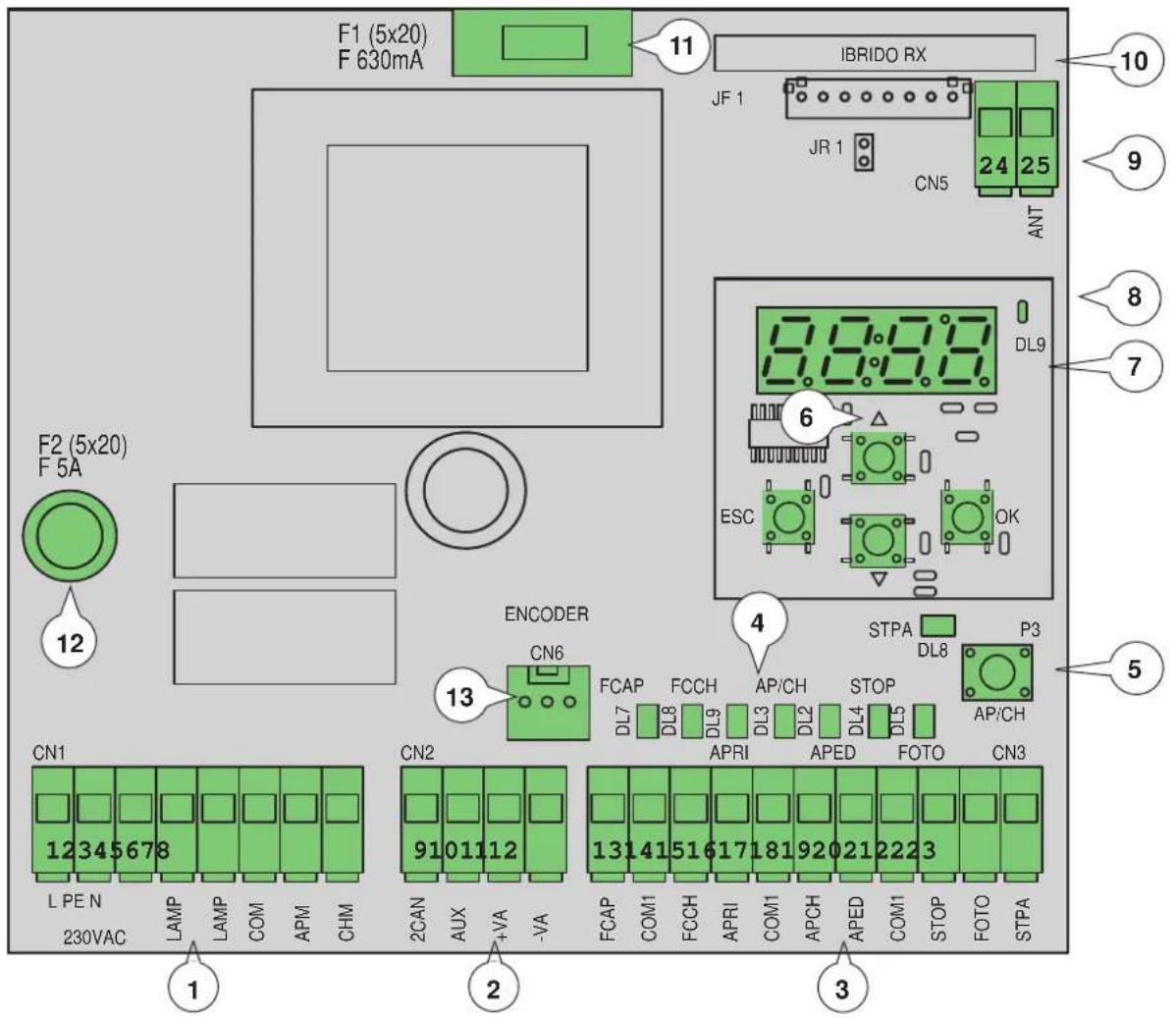

2 - Περιγραφή κεντρικής μονάδας

F1 (5x20) F 630mA 11 IBRIDO RX 10 JF 1 JR 1 CN5 24 25 ANT 9 8 7 6 DL9 ESC OK ENCODER STPA DL8 P3 13 12 12 34 56 78 CN1 L PEN 230VAC LAMP LAMP COM APM CHM 2CAN AUX +VA -VA 131 41 51 61 71 81 92 02 12 22 3 FCAP COM1 FCCH APRI COM1 APCH APED COM1 STOP FOTO STPA 12 CN2 91 01 11 12 13 APRI APED FOTO CN3

Eik. 1

Λεζάντα:

1 - Αφαιρούμενη επαφή κλέμας για τη γραμμή τροφοδοσίας, το φλας και τον ηλεκτρικό κινητήρα
2 - Αφαιρούμενη επαφή κλέμας για εξόδους 24Vdc
3 - Αφαιρούμενη επαφή κλέμας για τις ασφάλειες και τις εισόδους ελέγχου
4 - Λυχνία led διαγνωστικού ελέγχου εισόδων
5 - Ακολουθιακό μπουτόν ελέγχου
6 - Μπουτόν για μετακίνηση στα μενού
7 - Οθόνη για προγραμματισμό
8 - Λυχνία led για επισημάνσεις δυσλειτουργιών
9 - Αφαιρούμενος κονέκτορας για την κεραία
10 - Μονάδα τηλεχειρισμού
11 - Ασφάλεια προστασίας για έξοδο 24V και λογικό σύστημα ελέγχου (630mA)
12 - Ασφάλεια προστασίας για έξοδο κινητήρα, μετασχηματιστή και φλας (5Α)
13 - Κονέκτορας κωδικοποιητή

RS10

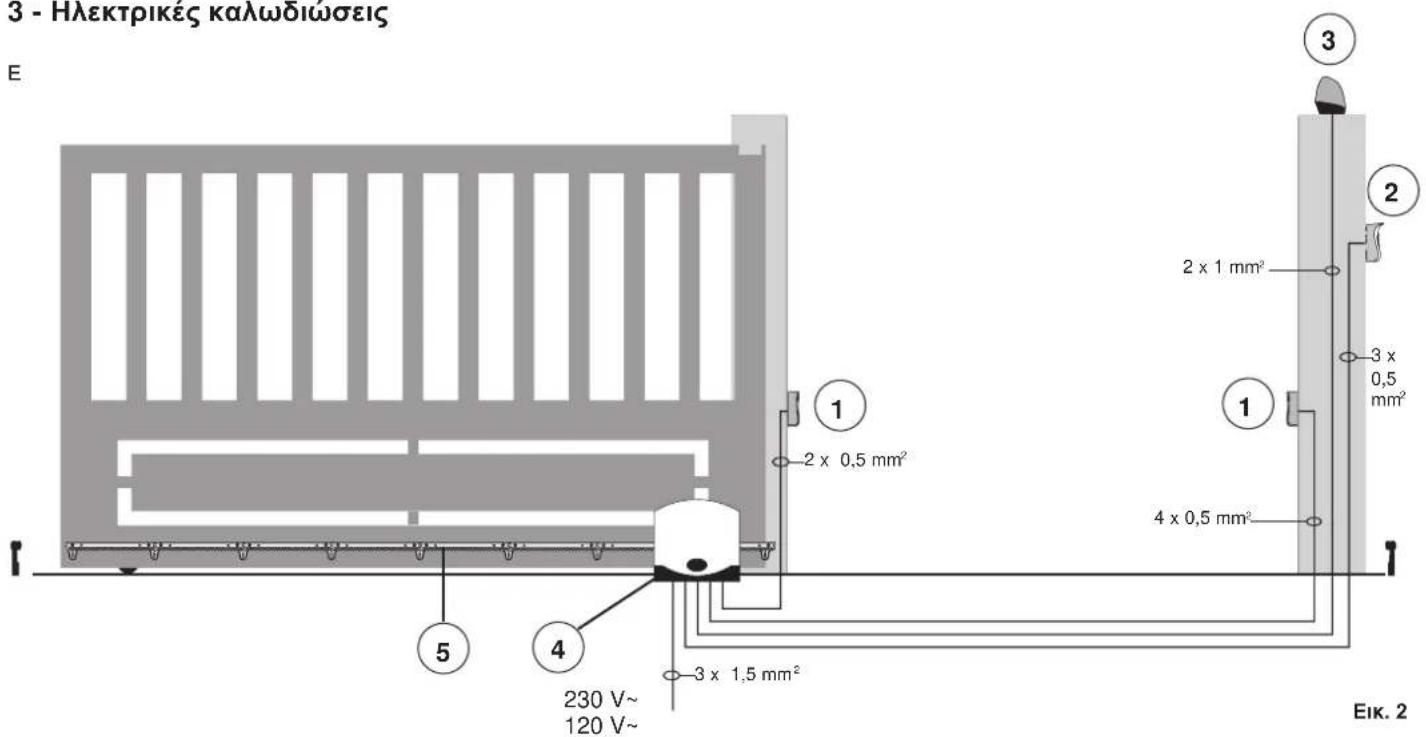

3 - Ηλεκτρικές καλωδιώσεις

3 - Нлектрикеς калώδιωσεις E 1 2 x 0,5 mm² 2 x 1 mm² 3 x 0,5 mm² 4 x 0,5 mm² 5 4 3 x 1,5 mm² 230 V~ 120 V~ Eik. 2

Λεζάντα:

1 - Фωτοκύπαρα
2 - Επιλογέας
3 - Φλας
4 - Κινητήρας με μειωτήρα
5 - Κρεμαγιέρα

Η κεντρική μονάδα ελέγχου μπορεί να λειτουργήσει με ή χωρίς κωδικοποιητή. Κατά την ενεργοποίηση, η κεντρική μονάδα ελέγχει εάν υπάρχει κωδικοποιητής στον κονέκτορα CN6. Για λειτουργία χωρίς κωδικοποιητή, πρέπει να εισάγετε το βραχυκυκλωτήρα στον κονέκτορα CN6, όπως φαίνεται στην εικόνα 3, και να συνδέσετε την τροφοδοσία της κεντρικής μονάδας. Σε αυτήν τη διαμόρφωση, δεν είναι ενεργοποιημένη η λειτουργία ανίχνευσης εμποδίου και η παράμετρος P16. Για λειτουργία με κωδικοποιητή, πρέπει να εισάγετε το καλώδιο του κυκλώματος κωδικοποιητή στον κονέκτορα CN6 και να συνδέσετε την τροφοδοσία της κεντρικής μονάδας.

Eik. 3

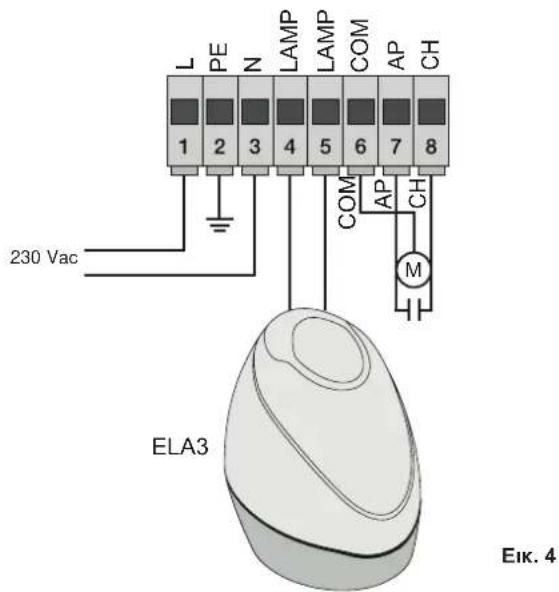

3.1 - Καλωδίωση γραμμής τροφοδοσίας, φλας και ηλεκτρικού κινητήρα:

L PE N LAMP LAMP COM AP CH 1 2 3 4 5 6 7 8 COM AP CH 230 Vac ELA3 Eik. 4

RS10

3.2 - Καλωδίωση εξόδων 24V:

2CAN AUX +24V GND 9 10 11 12 - + - -

'Εξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototest 'Εξοδος για εμφάνιση της κίνησης της καγκελόπορτας

'Εξοδος 24Vdc για τροφοδοσία φωτοκυπτάρων και εξαρτημάτων

Eik. 5

Αριθμός Περιγραφή Λειτουργία
1-2-3	Γραμμή τροφοδοσίας
4-5 'Εξοδος για φλας' Έξοδος για φλας (230 V ac to μέγ. 40 W)
6-7-8	'Εξοδος για τροφοδοσία ηλεκτρικού κινητήρα
9-11	'Εξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototest
10-11	'Εξοδος επισήμανσης κίνησης καγκελόπορτας
11-12	'Εξοδος 24Vdc για τροφοδοσία εξαρτημάτων

3.3 - Καλωδίωση εισόδων:

"Η κεντρική μονάδα παρέχεται με τις εισόδους ασφαλείας φυσιολογικά κλειστές και μη γεφυρωμένες (STOP, FOTO, STPA). Προσθέστε μια γέφυρα μεταξύ της κοινής επαφής (COM) και της εισόδου που δεν πρόκειται να χρησιμοποιήσετε.

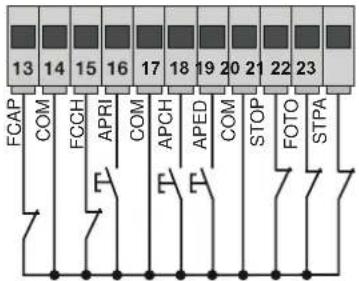

3.3.1 - Σύνδεση μπουτόν ελέγχου και επιλογέα με κλειδί

Επαφές κανονικά ανοικτές (οι κόκκίνες λυχνίες LED ΑΡ/ΧΗ ή APED ανάβουν όταν ενεργοποιηθούν ο επιλογέας ή τα μπουτόν παράλληλης σύνδεσης):

FCAP COM FCCH APRI COM APCH APED COM STOP FOTO STPA

Eik. 6

Αριθμός επαφής κλέμας	Περιγραφή Τύπος εισόδου
14-17-20	ΟΜ: Κοινή επαφή κλέμας εισόδων ελέγχου (μόνιμο GND) -
13	FCAP: Είσοδος τερματικού διακόπτη διαδρομής ανοίγματος εάν η καγκελόπορτα ανοίγει προς τα δεξιά (P18=R), είσοδος τερματικού διακόπτη διαδρομής κλεισίματος εάν η καγκελόπορτα ανοίγει προς τα αριστερά (P18=L)	Κανονική κλειστή
15	FCCH: Είσοδος τερματικού διακόπτη διαδρομής κλεισίματος εάν η καγκελόπορτα ανοίγει προς τα δεξιά (P18=R), είσοδος τερματικού διακόπτη διαδρομής ανοίγματος εάν η καγκελόπορτα ανοίγει προς τα αριστερά (P18=L)	Κανονική κλειστή
16	APRI: Είσοδος μπουτόν μόνο ανοίγματος, ειδική για χρονοδιακόπτη ή ανιχνευτή για σπείρες μαγνητικής επαγωγής	Κανονικά ανοικτή
18	APCH: Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο της πλήρους διαδρομής της καγκελόπορτας	Κανονικά ανοικτή
19	APED: Είσοδος ακολουθιακού ελέγχου, για τον έλεγχο της πλήρους διαδρομής της καγκελόπορτας για διέλευση πεζών	Κανονικά ανοικτή
21	STOP: Είσοδος για διακοπή της κίνησης της καγκελόπορτας	Κανονική κλειστή
22	FOTO: Είσοδος φωτοκυττάρου, ενεργή κατά το κλείσιμο της καγκελόπορτας	Κανονική κλειστή
23	STPA: Είσοδος άκρων ή εσωτερικού φωτοκυττάρου, ενεργή κατά το κλείσιμο και το άνοιγμα της καγκελόπορτας	Κανονική κλειστή

RS10

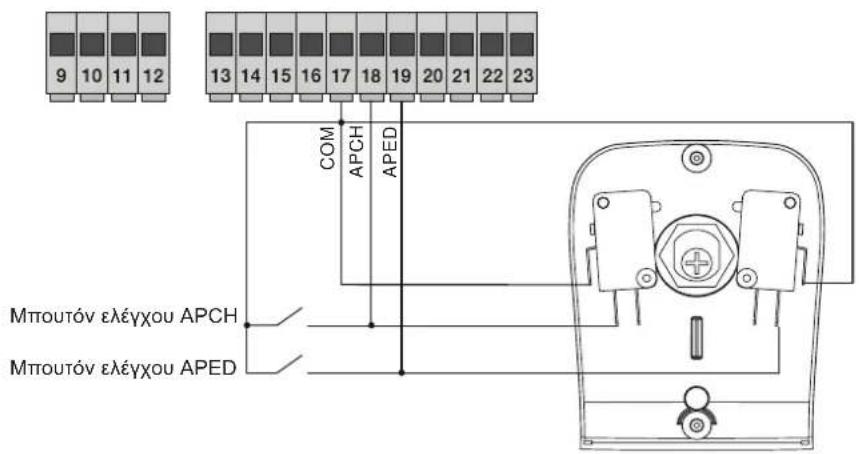

3.4 - Σύνδεση μπουτόν ελέγχου και επιλογέα με κλειδί

Επαφές κανονικά ανοικτές (οι λυχνίες led APCH ή aped ανάβουν όταν ενεργοποιηθούν ο επιλογέας ή τα μπουτόν παράλληλης σύνδεσης). Η είσοδος APCH ελέγχει το πλήρες άνοιγμα ή κλείσιμο της καγκελόπορτας, η είσοδος APED ελέγχει το μερικό άνοιγμα ή κλείσιμο της καγκελόπορτας:

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 COM APCH APED Μπουτόν ελέγχου APCH Μπουτόν ελέγχου APED

Eik. 7

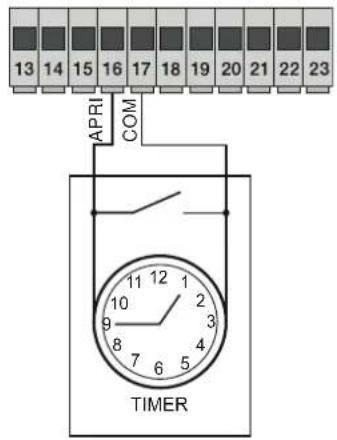

3.5 - Σύνδεση χρονοδιακόπτη ή ανιχνευτή μαγνητικής επαγωγής

Με την επαφή κανονικά ανοικτή (η λυχνία led ανοίγματος ανάβει όταν ο χρονοδιακόπτης ή ο ανιχνευτής μαγνητικής επαγωγής είναι ενεργοποιημένος), η είσοδος APRI ελέγχει το πλήρες άνοιγμα της καγκελόπορτας μέχρι η επαφή να παραμείνει κλειστή, η καγκελόπορτα ανοίγει και παραμένει στην ανοικτή θέση, οι εντολές APCH, APED και τα αποθηκευμένα τηλεχειριστήρια δεν είναι ενεργά μέχρι την επαναφορά της επαφής από κλειστή σε ανοικτή, μετά το διάστημα αυτόματου κλεισίματος που έχει ρυθμιστεί με το trimmer PAUSA η καγκελόπορτα κλείνει, αυτή η είσοδος χρησιμοποιείται για άνοιγμα και διατήρηση της καγκελόπορτας στην ανοικτή θέση στις ζώνες ωραρίου με τη μεγαλύτερη κίνηση:

13 14 15 16 17 18 19 20 21 22 23 APRI COM TIMER

Eik. 8

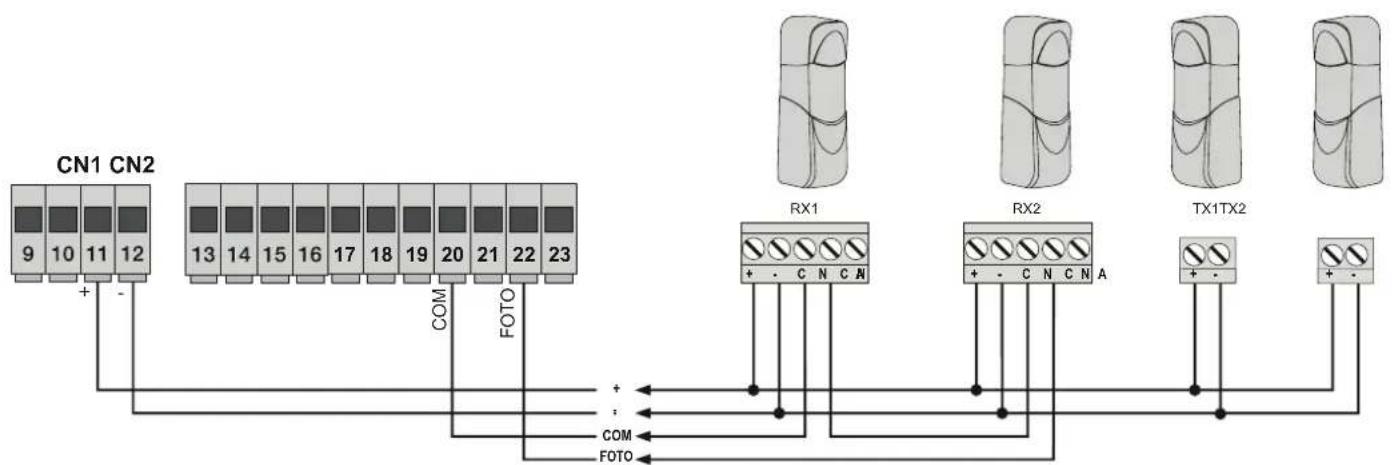

3.6 - Σύνδεση φωτοκυττάρων:

Επαφή κανονικά κλειστή (όταν τα φωτοκύπταρα δεν είναι ενεργοποιημένα, η λυχνία led FOTO πρέπει να είναι αναμμένη). Η ενεργοποίηση αυτής της εισόδου κατά το κλείσιμο αντιστρέφει την κίνηση. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM. και FOTO. Πρέπει να τηρείτε την πολικότητα για την τροφοδοσία των φωτοκυπτάρων:

Eik. 9

RS10

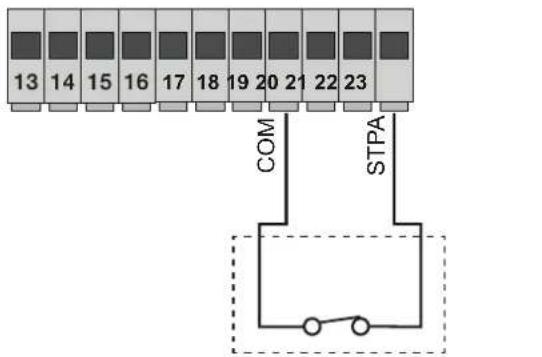

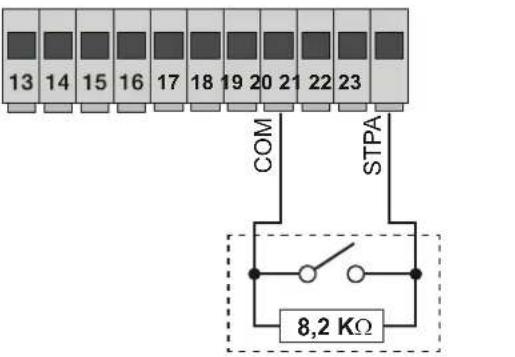

3.7 - Σύνδεση ευαίσθητου άκρου

Προγραμματιζόμενη είσοδος (όταν το άκρο ή το φωτοκύπαρο δεν χρησιμοποιείται, το led STPA πρέπει να είναι αναμμένο). Η ενεργοποίηση αυτής της εισόδου κατά το άνοιγμα αντιστρέφει αμέσως την κίνηση για 1,5 δευτερόλεπτα και μετά η καγκελόπορτα σταματά, ενώ κατά το κλείσιμο αντιστρέφει την κίνηση μέχρι το πλήρες άνοιγμα. Ανατρέξτε στην παράμετρο P06 για να επιλέξετε τον τύπο του άκρου. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM. και STPA και αφήστε την παράμετρο P06 στο OFF.

Σύνδεση άκρου με διακόπτη Σύνδεση σχετικού ευαίσθητου άκρου

13 14 15 16 17 18 19 20 21 22 23 COM STPA

Είσοδος STPA ως άκρο με ηλεκτρομηχανικό διακόπτη. Ρυθμίστε την παράμετρο P06 στο OFF.

13 14 15 16 17 18 19 20 21 22 23 COM STPA 8,2 KΩ

Είσοδος STPA ως ωμικό άκρο 8,2Kohm. Ρυθμίστε την παράμετρο P06 στο ON.

Eik. 10

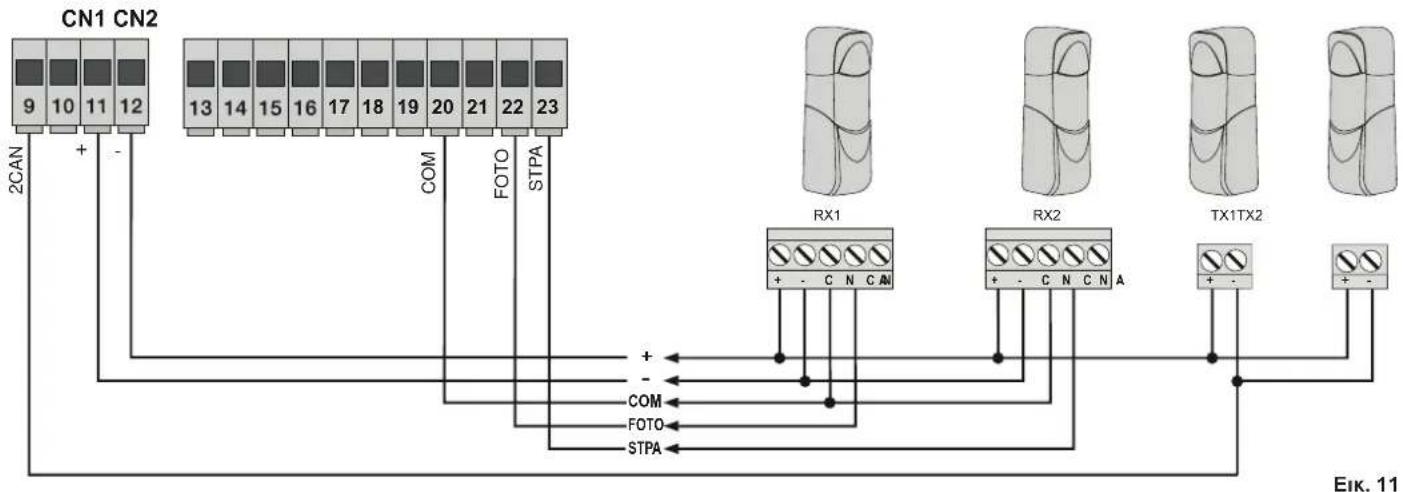

3.8 - Ηλεκτρική σύνδεση με ενεργή λειτουργία fototest: Όταν η παράμετρος P08 είναι 1, η κεντρική μονάδα ελέγχει τη λειτουργία των συνδεδεμένων φωτοκυπτάρων στην είσοδο FOTO, όταν η παράμετρος P08 είναι 2, η κεντρική μονάδα ελέγχει τη λειτουργία των συνδεδεμένων φωτοκυπτάρων στην είσοδο STPA και όταν η παράμετρος P08 είναι 3, η κεντρική μονάδα ελέγχει τη λειτουργία των συνδεδεμένων φωτοκυπτάρων στης εισόδους FOTO και STPA. Στην εικόνα 10 αναφέρεται ένα παράδειγμα σύνδεσης με τη λειτουργία fototest ενεργοποιημένη μόνο για την είσοδο FOTO.


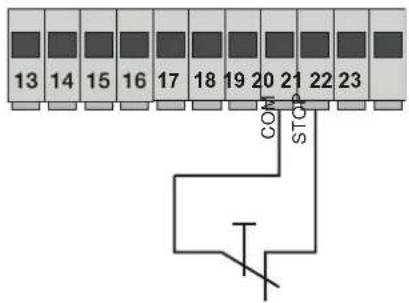

3.9 - Σύνδεση μπουτόν διακοπής κίνησης: Επαφή κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοπή της κίνησης της καγκελόπορτας και την αναστολή του διαστήματος αυτόματου κλεισίματος (όταν το μπουτόν δεν είναι πατημένο, η λυχνία led STOP πρέπει να είναι αναμμένη). Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM kαι STOP:

13 14 15 16 17 18 19 20 21 22 23 COM STOP

Μπουτόν κανονικά κλειστό

Eik. 12

RS10

3.10 - Σύνδεση κεραίας:

Παρέχεται ένα ήδη συνδεδεμένο άκαμπτο σύρμα 17cm για αύξηση της εμβέλειας. Συνδέστε την κεραία ZL43 όπως φαίνεται στην εικόνα:

4 - Περιγραφή των λυχνιών LED που υπάρχουν στο κύκλωμα

Σύντμηση Χρώμα	Κατάσταση λυχνίας led	Κατάσταση επαφής κλέμας
ΑΝΟΙΓΜΑ Κόκκινο	Σβηστή Μη ενεργοποιημένη είσοδος APRI (επαφή κλέμας 16)
	Αναμμένη Ενεργοποιημένη είσοδος APRI (επαφή κλέμας 16)
APCH Κόκκινο		Σβηστή Μη ενεργοποιημένη είσοδος APCH (επαφή κλέμας 18)
		Αναμμένη Ενεργοποιημένη είσοδος APCH (επαφή κλέμας 18)
APED Κόκκινο		Σβηστή Μη ενεργοποιημένη είσοδος APED (επαφή κλέμας 19)
		Αναμμένη Ενεργοποιημένη είσοδος APED (επαφή κλέμας 19)
STOP Πράσινο		Σβηστή Ενεργοποιημένη είσοδος stop (επαφή κλέμας 21)
		Αναμμένη
FOTO Πράσινο		Σβηστή Ενεργοποιημένη είσοδος FOTO (επαφή κλέμας 22) (διακοπή δέσμης φωτοκυττάρου)
		Αναμμένη
STPA Πράσινο		Σβηστή Ενεργοποιημένη είσοδος STPA (επαφή κλέμας 23) (πατημένο ευαίσθητο άκρο)
		Αναμμένη
FCAP Πράσινο		Σβηστή
		Αναμμένη Μη ενεργοποιημένη είσοδος FCAP (επαφή κλέμας 13). Η καγκελόπορτα βρίσκεται στην εξής θέση: Τερματικός διακόπτης διαδρομής ανοίγματος εάν η παράμετρος P18=R (άνοιγμα προς τα δεξιά) Τερματικός διακόπτης διαδρομής κλεισίματος εάν η παράμετρος P18=L (άνοιγμα προς τα αριστερά)»
		Αναμμένη Μη ενεργοποιημένη είσοδος FCAP (επαφή κλέμας 13).
FCCH Πράσινο		Σβηστή
		Αναμμένη Μη ενεργοποιημένη είσοδος FCCH (επαφή κλέμας 15). Η καγκελόπορτα βρίσκεται στην εξής θέση: Τερματικός διακόπτης διαδρομής κλεισίματος εάν η παράμετρος P18=R (άνοιγμα προς τα δεξιά) Τερματικός διακόπτης διαδρομής ανοίγματος εάν η παράμετρος P18=L (άνοιγμα προς τα αριστερά)»
		Αναμμένη Μη ενεργοποιημένη είσοδος FCAP (επαφή κλέμας15).
DL1 Κόκκινο		«Αναβοσβήνει γρήγορα»

5 - Μπουτόν που υπάρχουν στο κύκλωμα

Σύντμηση Περιγραφή
AP/CH Ελέγχει το άνοιγμα και το κλείσιμο της καγκελόπορτας.
ESC Χρησιμοποιείται για έξοδο ή επιστροφή στο κατώτερο επίπεδο του μενού.
▲ ΠΑΝΩ	Χρησιμοποιείται για αύξηση κατά μία μονάδα της τιμής που εμφανίζεται ή για μετακίνηση στο ίδιο επίπεδο του μενού.
▼ ΚΑΤΩ	Χρησιμοποιείται για μείωση κατά μία μονάδα της τιμής που εμφανίζεται ή για μετακίνηση στο ίδιο επίπεδο του μενού.
ΟΚ	Χρησιμοποιείται για επιβεβαίωση της τιμής ή για μετάβαση στο ανώτερο επίπεδο του μενού.

Προκαταρκτικός έλεγχος:

Μετά τη σύνδεση της τροφοδοσίας της κεντρικής μονάδας, στην οθόνη εμφανίζεται το όνομα της κεντρικής μονάδας RS10 και η έκδοση του υλικολογισμικού Fxxx. Στη συνέχεια, η οθόνη σβήνει. Ελέγξε τις λυχνίες led διαγνωστικού ελέγχου των εισόδων. Οι λυχνίες led STOP, FOTO, STPA, FCAP και FCCH πρέπει να είναι αναμμένες (εάν οι τερματικοί διακόπτες διαδρομής δεν έχουν ενεργοποιηθεί).

RS10

ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΣΥΧΝΟΤΗΤΑ ΔΙΚΤΥΟΥ 60 ΗΖ ΑΚΟΛΟΥΘΗΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ:

• διακόψτε την τροφοδοσία της κεντρικής μονάδας
• πατήστε ταυτόχρονα το πλήκτρο ΠΑΝΩ και το πλήκτρο ΚΑΤΩ

- συνδέστε την τροφοδοσία κρατώντας πατημένα τα πλήκτρα μέχρι στην οθόνη να εμφανιστεί η ένδειξη 60 Η

Για επαναρρύθμιση της κεντρικής μονάδας στη λειτουργία με 50 Hz, επαναλάβετε τη διαδικασία. Στην οθόνη θα εμφανιστεί η ένδειξη 50 H.

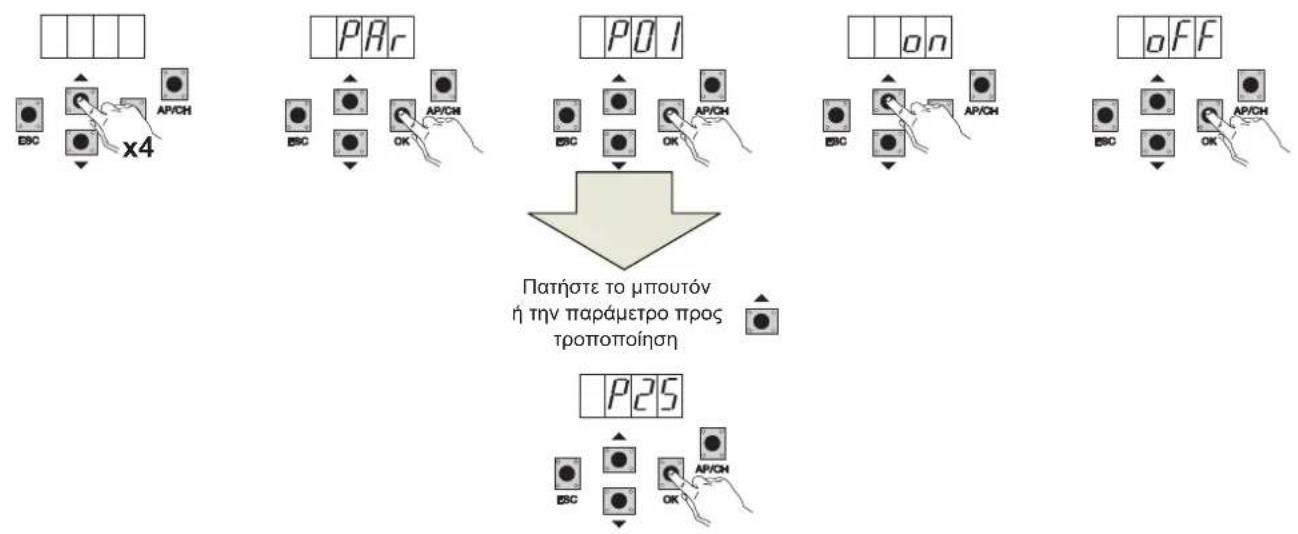

6 - Πλήρης περιγραφή του μενού προγραμματισμού

Το μενού προγραμματισμού χωρίζεται σε 3 επίπεδα: πρώτο επίπεδο κύριου μενού, δεύτερο επίπεδο παραμέτρων και τρίτο επίπεδο τιμών

Κύριο μενού:

Μήνυμα οθόνης Περιγραφή
LRNE Απομνημόνευση διαδρομής με γρήγορο προγραμματισμό (βλ. παράγραφο 7)
RAD Διαχείριση τηλεχειριστηρίων
LRN Απομνημόνευση διαδρομής με προσαρμοσμένο προγραμματισμό
PAR Παρέχει τη δυνατότητα τροποποίησης όλων των παραμέτρων της κεντρικής μονάδας
DEF Παρέχει τη δυνατότητα επαναφοράς των προεπιλεγμένων τιμών του μενού παραμέτρων
CNT Παρέχει τη δυνατότητα ευφάνισης των κινήσεων που πραγματοποιήθηκαν

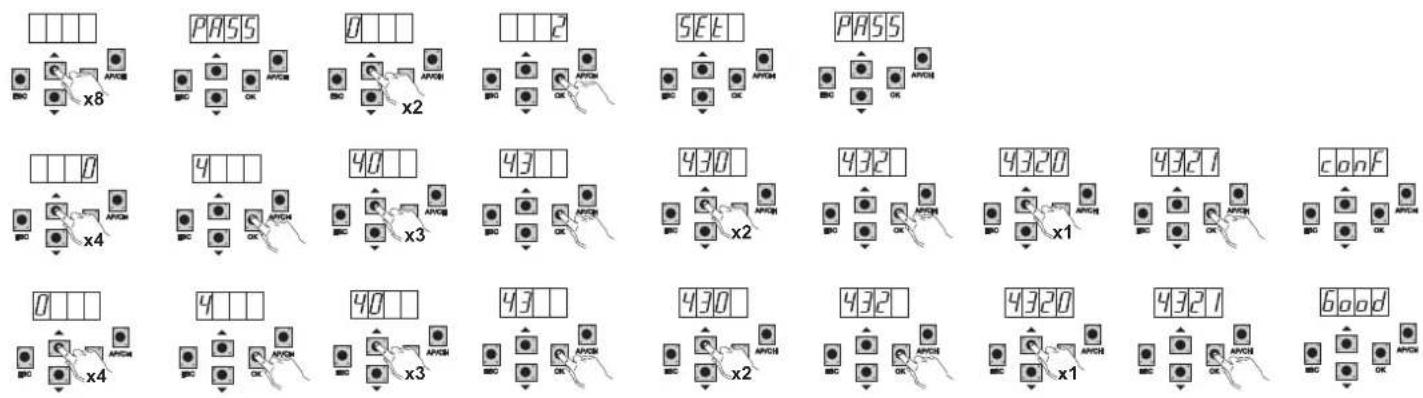

PASS Παρέχει τη δυνατότητα εισαγωγής ενός 4ψήφιου κωδικού πρόσβασης

Μετά την επιλογή του επιθυμητού στοιχείου του κύριου μενού μέσω του πλήκτρου ΠΑΝΩ ή ΚΑΤΩ, επιβεβαιώστε πατώντας το πλήκτρο ΟΚ.

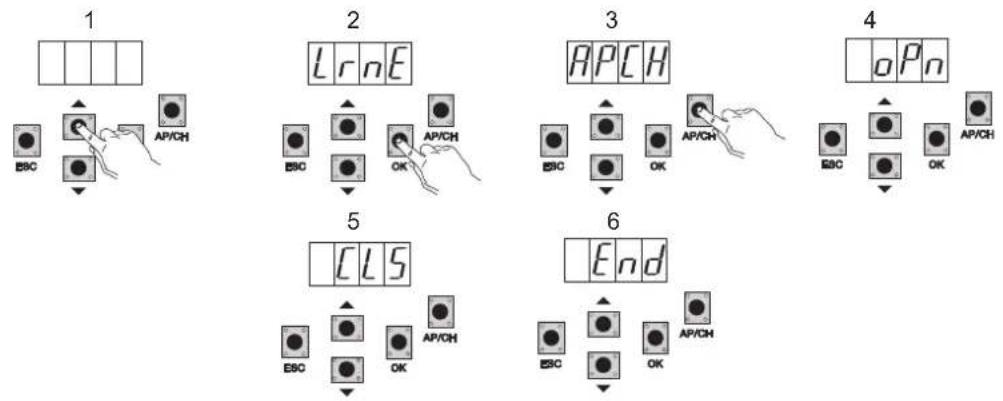

6.1 - LRNE: γρήγορη διαδικασία για τον προγραμματισμό της διαδρομής της καγκελόπορτας

ΣΗΜ.: πριν από την έναρξη του προγραμματισμού, ελέγξε την παράμετρο 18 (κατεύθυνση ανοίγματος) Εάν η καγκελόπορτα ανοίγει προς τα δεξιά, ρυθμίστε την παράμετρο 18 (κατεύθυνση ανοίγματος) στο R. Εάν η καγκελόπορτα ανοίγει προς τα αριστερά, ρυθμίστε την παράμετρο 18 (κατεύθυνση ανοίγματος) στο L.

Η παράμετρος 18 είναι ρυθμι- σμένη στο Ρ

EPEKATURA

Η παράμετρος 18 είναι ρυθμι- σμένη στο L

RS10

1 2 3 4 5 6 Lr nE APCH oPn CLS End

Ακόμη και με την καγκελόπορτα κλειστή, μετά την ενεργοποίηση του προγραμματισμού με πάτημα των πλήκτρων ΠΑΝΩ, ΟΚ και ΑΡ/СΗ, η καγκελόπορτα ανοίγει μέχρι να ενεργοποίηθεί ο τερματικός διακόπτης διαδρομής. Μετά από 2 δευτερόλεπτα, η καγκελόπορτα κλείνει με ταχύτητα κύκλου, επιβραδύνεται και συνεχίζει μέχρι την ενεργοποίηση του τερματικού διακόπτη διαδρομής κλεισίματος. Η κεντρική μονάδα αποθηκεύει τη διαδρομή της καγκελόπορτας (ο χώρος και η ταχύτητα επιβράδυνσης ρυθμίζονται στις προεπιλεγμένες τιμές).

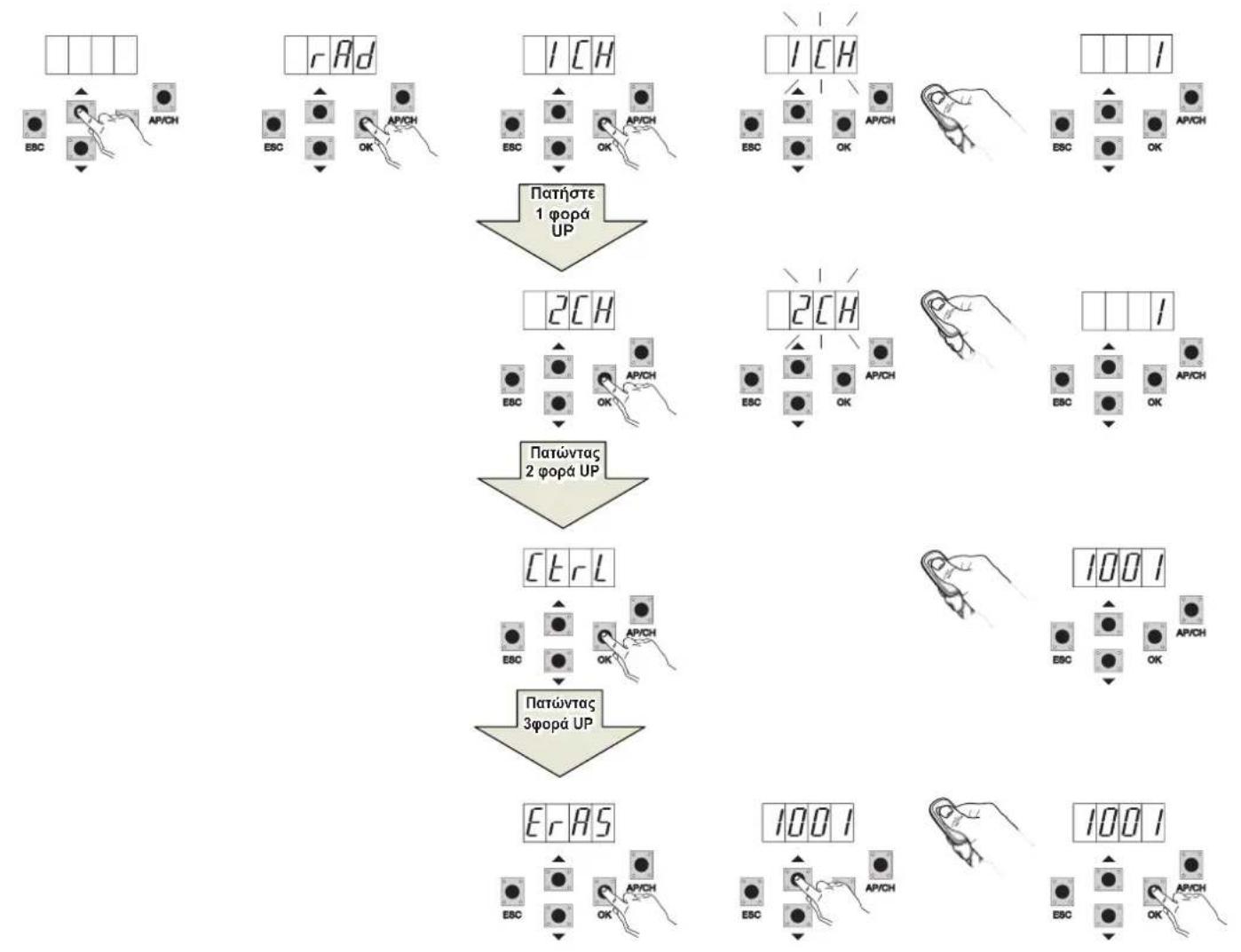

6.2 - RAD: το μενού διαχείρισης τηλεχειριστηρίων χωρίζεται σε 4 παραμέτρους

    subgraph Top
        K["EBC"] --> L["AP/CH"]
        M["ESC"] --> N["OK"]
    end

    subgraph Bottom
        O["ESC"] --> P["AP/CH"]
        Q["OK"] --> R["AP/CH"]
        S["ESC"] --> T["OK"]
    end

    subgraph Right
        U["ESC"] --> V["AP/CH"]
        W["ESC"] --> X["OK"]
    end

    style Top fill:#f9f,stroke:#333
    style Bottom fill:#ccf,stroke:#333

RS10

Μήνυμα οθόνης	Περιγραφή Μήνυμα οθόνης μετά την ενεργοποίηση	του τηλεχειριστηρίου
1 CH	Παρέχει τη δυνατότητα απομνημόνευσης του πλήκτρου του τηλεχειριστηρίου που αντιστοιχεί στην είσοδο ΑΡСΗ	(θέση μνήμης που καταλαμβάνεται από το τηλεχειριστήριο που μόλις αποθηκεύτηκε)
2 CH	Παρέχει τη δυνατότητα απομνημόνευσης του πλήκτρου του τηλεχειριστηρίου που αντιστοιχεί στην έξοδο PED ή στην είσοδο 2CAN	(θέση μνήμης που καταλαμβάνεται από το τηλεχειριστήριο που μόλις αποθηκεύτηκε)
CTRL	Εάν πατήσετε το πλήκτρο του τηλεχειριστηρίου, μπορείτε να συγκρίνετε και να εμφανίσετε τη θέση μνήμης όπου έχει αποθηκευτεί.	Πρώτος χαρακτήρας ένδειξης:- το κανάλι που έχει αντιστοιχιστεί στο πλήκτρο του αποθηκευμένου τηλεχειριστηρίου (1 ή 2)Τελευταίοι τρεις χαρακτήρες ένδειξης:- θέση μνήμης που καταλαμβάνεται από το τηλεχειριστήριο που μόλις αποθηκεύτηκε
ERAS	Παρέχει τη δυνατότητα διαγραφής ενός τηλεχειριστηρίου που υπάρχει στη λίστα μνήμης ή όλων των τηλεχειριστηρίων που υπάρχουν στη μνήμη.	1. Πατήστε το ΟΚ μέχρι στην οθόνη να εμφανιστεί η ένδειξη ALL. Αφήστε το ΟΚ Για να διαγράψετε όλα τα τηλεχειριστήρια:- πατήστε παρατεταμένα το ΟΚ μέχρι στην οθόνη να εμφανιστεί η ένδειξη οοοο Για να διαγράψετε ένα μεμονωμένο τηλεχειριστήριο:- μετακινηθείτε με κύλιση χρησιμοποιώντας τα πλήκτρα ΠΑΝΩ ή ΚΑΤΩ μέχρι τη θέση μνήμης που καταλαμβάνει το τηλεχειριστήριο που θέλετε να διαγράψετε, πατήστε παρατεταμένα το ΟΚ μέχρι στην οθόνη να εμφανιστεί η ένδειξη οοοο (η διαγραφή ενός τηλεχειριστηρίου από τη θέση μνήμης συνεπάγεται τη διαγραφή των αντιστοιχίσεων τόσο του πρώτου όσο και του δεύτερου καναλιού)

ΣΗΜ.: το πρώτο αποθηκευμένο τηλεχειριστήριο διαμορφώνει την κεντρική μονάδα για αποδοχή μόνο των τηλεχειριστηρίων με κωδικοποίηση κυλιόμενου κωδικού ή μόνο των τηλεχειριστηρίων με κωδικοποίηση σταθερού κωδικού 12 bit.

Σημείωση: Συνιστάται να συμπληρώσετε τον πίνακα στο τέλος του εγχειριδίου με τους αριθμούς των στοιχείων μνήμης (εμφανίζεται κατά την απομνημόνευση του τηλεχειριστηρίου) σε συνδυασμό με τα ονόματα των χρηστών, ώστε να είναι δυνατή η διαγραφή ενός τηλεχειριστηρίου σε περίπτωση απώλειας.

6.3 - LRN: Η απομνημόνευση της διαδρομής με τον προσαρμοσμένο προγραμματισμό παρέχει τη δυνατότητα ορισμού των σημείων έναρξης της επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο

ΣΗΜ.: πριν από την έναρξη του προγραμματισμού, ελέγξτε την παράμετρο 18 (κατεύθυνση ανοίγματος)

Εάν η καγκελόπορτα ανοίγει προς τα δεξιά, ρυθμίστε την παράμετρο 18 (κατεύθυνση ανοίγματος) στο Ρ.

Εάν η καγκελόπορτα ανοίγει προς τα αριστερά, ρυθμίστε την παράμετρο 18 (κατεύθυνση ανοίγματος) στο L.

Η παράμετρος 18 είναι ρυθμι- σμένη στο Ρ

EPAKATNRA ←

Η παράμετρος 18 είναι ρυθμι- σμένη στο L

RS10

• Ακόμη και με την καγκελόπορτα κλειστή, πατήστε το πλήκτρο ΟΚ για έναρξη του προηγμένου προγραμματισμού της διαδρομής. Στην οθόνη εμφανίζεται η ένδειξη ΑΡСΗ
• Πατήστε στιγμιαία το πλήκτρο AP/CH. Η καγκελόπορτα κλείνει εάν δεν βρίσκεται στη θέση κλεισίματος. Όταν επιτευχθεί η θέση τερματικού διακόπτη κλεισίματος (ενεργοποιημένος τερματικός διακόπτης κλεισίματος, σβηστή λυχνία LED FCCH), στη οθόνη εμφανίζεται το μήνυμα OPN και η καγκελόπορτα ανοίγει
• Πατήστε στιγμιαία το πλήκτρο ΑΡ/СΗ για να καθοριστεί το σημείο έναρξης της επιβράδυνσης στο άνοιγμα.
• Η καγκελόπορτα συνεχίζει να επιβραδύνεται μέχρι την ενεργοποίηση του τερματικού διακόπτη διαδρομής ανοίγματος (η λυχνία led FCAP σβήνει) και, Στην οθόνη εμφανίζεται το μήνυμα CLS και η καγκελόπορτα αρχίζει να κλείνει.
• Πατήστε στιγμιαία το πλήκτρο ΑΡ/СΗ για να καθοριστεί το σημείο έναρξης της επιβράδυνσης στο κλείσιμο.
• Η επιβράδυνση της καγκελόπορτας συνεχίζεται μέχρι την ενεργοποίηση του τερματικού διακόπτη διαδρομής κλεισίματος (η λυχνία led FCCH σβήνει).
• Στην οθόνη εμφανίζεται το μήνυμα PED και η καγκελόπορτα ανοίγει
• Πατήστε στιγμιαία το πλήκτρο ΑΡ/СΗ για να καθορίσετε την απόσταση ανοίγματος για διέλευση πεζών.
• Η καγκελόπορτα συνεχίζει μέχρι την ενεργοποίηση του τερματικού διακόπτη διαδρομής κλεισίματος (η λυχνία led FCCH σβήνει). Στην οθόνη εμφανίζεται η ένδειξη END (Τέλος). Η διαδρομή έχει αποθηκευτεί σωστά.

6.4 - PAR: Παρέχει τη δυνατότητα τροποποίησης όλων των παραμέτρων της κεντρικής μονάδας. Πατήστε το πλήκτρο ΟΚ για να εμφανίσετε τις παραμέτρους. Στην οθόνη εμφανίζεται η ένδειξη Ρ01 (παράμετρος αρ. 1). Το πλήκτρο ΠΑΝΩ ή ΚΑΤΩ παρέχει τη δυνατότητα μετακίνησης στη λίστα παραμέτρων (βλ. πίνακα παραμέτρων).

Αριθμός παραμέτρου	Περιγραφή Ρυθμιζόμενες τιμές		Προεπιλεγμένη τιμή	Τροποποιημένη τιμή
P01	Ενεργοποιεί το αυτόματο κλείσιμο	ON/OFF OFF
P02	Ρυθμίζει το διάστημα αυτόματου κλεισίματος	2-600 δευτερόλεπτα 60 δευτερόλεπτα
P03	Λειτουργία εισόδου ΑΡСΗ	1= κατά το άνοιγμα, η είσοδος ΑΡСΗ δεν είναι ενεργοποιημένη (λειτουργία πολυκατοικίας)2= ΑΡСΗ ως ακολουθιακή εντολή (άνοιγμα, διακοπή, κλείσιμο, άνοιγμα)3= ΑΡСΗ ως ακολουθιακή εντολή (άνοιγμα, κλείσιμο, άνοιγμα)4= ΑΡСΗ για έλεγχο μόνο του ανοίγματος, ΑΡΕD για έλεγχο μόνο του κλεισίματος	1
P04	Προαναλαμπή	OFF= μη ενεργοποιημένη προαναλαμπήON= ενεργοποιημένη προαναλαμπή (ενεργοποιημένη έξοδος φλας για 3 δευτ. πριν από την κίνηση της καγκελόποτρας)	ON
P05	Άμεσο κλείσιμο	ON= με την καγκελόπορτα στη φάση ανοίγματος ή ανοικτή, κατά την απενεργοποίηση της εισόδου FOTO (επαφή κλέμας 22) η καγκελόπορτα κλείνει 3 δευτ. μετά την κίνηση ανοίγματοςOFF= κανονική λειτουργία	OFF
P06	Λογικό σύστημα εισόδου STPA	0= ευαίσθητο άκρο με μικροδιακόπτη, η ενεργοποίηση αυτής της εισόδου αντιστρέφει αμέσως την κίνηση για 1,5 δευτερόλεπτα και, στη συνέχεια, διακόπτει την κίνηση της καγκελόποτρας.1= υμικό ευαίσθητο άκρο (εξισορροπείται με αντίσταση 8,2Kohm), η ενεργοποίηση αυτής της εισόδου αντιστρέφει αμέσως την κίνηση για 1,5 δευτερόλεπτα και, στη συνέχεια, διακόπτει τη ν κίνηση της καγκελόποτρας.2=φωτοκύτταρο ως εσωτερική προστασία (εαν είναι ενεργοποιημένο, διακόπτει την κίνηση της καγκελόποτρας μέχρι να απενεργοποιηθεί και να συνεχιστεί το άνοιγμα)	0
P07	Τρόπος λειτουργίας εξόδου AUX	OFF= αναβοσβήνει αργά κατά το άνοιγμα της καγκελόποτρας και ανάβει σταθερά με την καγκελόποτρα ακίνητη στην ανοικτή θέση, αναβοσβήνει γρήγορα κατά το κλείσιμο και σβήνει με την καγκελόποτρα ακίνητη στην κλειστή θέσηON = αναβοσβήνει κατά την κίνηση της καγκελόποτρας και σβήνει με την καγκελόποτρα ακίνητη	OFF
P08	Ενεργοποιεί τον έλεγχο των εισόδων ασφαλείας	0 = μη ενεργοποιημένος έλεγχος εισόδων1= έλεγχος μόνο της εισόδου FOTO2= έλεγχος μόνο της εισόδου STPA3= έλεγχος εισόδων FOTO και STPA	0

RS10

P09	Απόσταση επιβράδυνσης στο κλείσιμο	Από 0 έως 100%0%= απενεργοποίηση επιβράδυνσης στο κλείσιμο100% = επιβράδυνση όλης της διαδρομής κλεισίματος	30%
P10	Απόσταση επιβράδυνσης στο άνοιγμα	Από 100 έως 0%100%= απενεργοποίηση επιβράδυνσης στο άνοιγμα0% = επιβράδυνση όλης της διαδρομής ανοίγματος	70%
P13	Ταχύτητα επιβράδυνσης ανοίγματος	Από 0 έως 100%0%= ελάχιστη ταχύτητα επιβράδυνσης100% = μέγιστη ταχύτητα επιβράδυνσης	45%
P14	Ταχύτητα επιβράδυνσης κλεισίματος	Από 0 έως 100%0%= ελάχιστη ταχύτητα επιβράδυνσης100% = μέγιστη ταχύτητα επιβράδυνσης	45%
P15	Δύναμη κινητήρα	Από 0 έως 100%0%= ελάχιστη δύναμη100% = μέγιστη δύναμη	50%
P16	Δύναμη κατά την ενεργοποίηση της ανίχνευσης εμποδίου (η παραμετρος μπορεί να χρησιμοποιηθεί μόνο όταν υπαρχει κωδικοποιητής)	Από 0 έως 100%0%= ελάχιστη δύναμη (μέγιστη ευαισθησία εμποδίου)100% = μέγιστη δύναμη (ελάχιστη ευαισθησία εμποδίου)	50%
P17	Πέδηση	Από 0 έως 250= ελάχιστη δύναμη πέδησης25= μέγιστη δύναμη πέδησης	5%
P18	Κατεύθυνση φοράς ανοίγματος καγκελόποτρας	L= άνοιγμα της καγκελόποτρας προς τα αριστεράR= άνοιγμα της καγκελόποτρας προς τα δεξιά	L
P20	Επιλέγει τη λειτουργία του δεύτερου καναλιού τηλεχειριστηρίου	2CAN= ενεργοποίηση της εξόδου 2CHPEDO= ελέγχει το άνοιγμα διέλευσης πεζών ενώ η έξοδος 2CAN λειτουργεί ως βοηθητικό φως που έχει προγραμματιστεί χρονικά στα 60 δευτερόλεπτα	PEDO
P21	Χρόνος ενεργοποίησης εξόδου καναλιού 2	Από 1 έως 60 δευτερόλεπτα 1 δευτ.
P22	Απόσταση ανοίγματος διέλευσης πεζών	Από 0 έως 100% της συνολικής διαδρομής της καγκελόποτρας 50%
P24	Επιτάχυνση στην εκκίνηση	OFF = η καγκελόποτρα ξεκινά με τη δύναμη που έχει ρυθμιστεί με την παραμετρο P15ON = η καγκελόποτρα ξεκινά για 1 δευτερόλεπτο στη μέγιστη ισχύ και, στη συνέχεια, επιστρέφει στη δύναμη που έχει ρυθμιστεί με την παραμετρο P15	ON
P25	Αυτόματη διακοπή λειτουργίας, το APCH ελέγχει το άνοιγμα με το μπουτόν πατημένο και το PED ελέγχει το κλείσιμο με το μπουτόν πατημένο	OFF: μη ενεργοποίημένη λειτουργίαON: ενεργοποίημένη λειτουργία, εάν οι ασφάλειες είναι ανοικτές (FOTO και STPA) η εκκίνηση της καγκελόποτρα καθυστερεί κατά 3 δευτερόλεπτα από τη στιγμή ενεργοποίησης του μπουτόν	OFF

6.5 - DEF: Παρέχει τη δυνατότητα επαναφοράς των προεπιλεγμένων παραμέτρων της κεντρικής μονάδας. Πατήστε στιγμιαία το πλήκτρο ΟΚ μέχρι στην οθόνη να εμφανιστούν 4 κουκκίδες ως επιβεβαίωση της διαδικασίας.

7.6 CNT: παρέχει τη δυνατότητα εμφάνισης του αριθμού των ανοιγμάτων που πραγματοποιούνται από τον κινητήρα με μειωτήρα. Ο πρώτος μετρητής Α εμφανίζει τον αριθμό των απόλυτων κινήσεων, ενώ ο δεύτερος μετρητής Ρ εμφανίζει τις κινήσεις που πραγματοποιήθηκαν μετά το μηδενισμό από τον τεχνικό εγκατάστασης. Στη συνέχεια παρέχεται ένα παράδειγμα:

Εάν πατήσετε 6 φορές το πλήκτρο ΠΑΝΩ, στην οθόνη εμφανίζεται η ένδειξη CNT (μετρητής).

Πατήστε το πλήκτρο ΟΚ. Στην οθόνη εμφανίζεται το γράμμα Α (απόλυτος μετρητής που δεν μπορεί να μηδενιστεί) και ο αριθμός που ακολουθεί πρέπει να πολλαπλασιαστεί με το 10000.

Πατήστε το πλήκτρο ΠΑΝΩ και στην οθόνη θα εμφανιστεί ο αριθμός που πρέπει να προστεθεί για να επιτευχθεί ο συνολικός αριθμός των ανοιγμάτων που πραγματοποιούνται από τον κινητήρα: απόλυτος αριθμός = (000*10000)+(7000)= 7000

Πατήστε το πλήκτρο ΠΑΝΩ. Στην οθόνη εμφανίζεται το γράμμα Ρ (μερικός μετρητής που μπορεί να μηδενιστεί) και ο αριθμός που ακολουθεί πρέπει να πολλαπλασιαστεί με το 1000.

RS10

Πατήστε το πλήκτρο ΠΑΝΩ και στην οθόνη θα εμφανιστεί ο αριθμός που πρέπει να προστεθεί για να επιτευχθεί ο αριθμός των ανοιγμάτων μετά το μηδενισμό του μερικού μετρητή: μερικός αριθμός = (000*10000)+(1000)= 1000. Αυτό σημαίνει ότι ο μηδενισμός έγινε στα 6000 ανοίγματα. Για να μηδενίσετε το μερικό μετρητή, πατήστε παρατεταμένα το πλήκτρο ΟΚ για τουλάχιστον 5 δευτερόλεπτα μέχρι στην οθόνη να εμφανιστεί η ένδειξη οοοο ως επίβεβαίωση της διαδικασίας.

6.7 - ΚΩΔΙΚΟΣ ΠΡΟΣΒΑΣΗΣ: μπορείτε να ενεργοποιήσετε έναν κωδικό πρόσβασης 3 επιπέδων: στο επίπεδο 1 απαιτείται κωδικός πρόσβασης για είσοδο στο μενού PAR, DEF, LRNE και LRN, στο επίπεδο 2 απαιτείται κωδικός πρόσβασης για είσοδο στο μενού RAD, στο επίπεδο 3 απαιτείται κωδικός πρόσβασης για είσοδο σε όλα τα στοιχεία του μενού (LRNE, LRN, DEF, RAD, CNT, PAR, ERR).

ΣΗΜ.: σε περίπτωση απώλειας του κωδικού πρόσβασης, πρέπει να επικοινωνήσετε με το κέντρο υποστήριξης

Παράδειγμα εισαγωγής κωδικού πρόσβασης 4-3-2-1 στο δεύτερο επίπεδο:

PASS 0 x8 BPG APVCH OK BPG APVCH OK BPG APVCH OK SEE PASS 0 BPG APVCH OK BPG APVCH OK BPG APVCH OK BPG APVCH OK 4 40 43 430 432 4320 4321 conf 0 BPG APVCH OK BPG APVCH OK BPG APVCH OK BPG APVCH OK 40 43 430 432 4320 4321 6ood

Με κάθε απόπειρα εισόδου στο κύριο μενού, θα σας ζητηθεί να καταχωρίσετε τον κωδικό πρόσβασης (εάν πατήσετε το πλήκτρο Πάνω ή Κάτω, στην οθόνη εμφανίζεται η ένδειξη PASS, πρέπει να καταχωρίσετε τον κωδικό πρόσβασης για να εμφανίσετε το κύριο μενού).

Εάν εισαχθεί ο κωδικός πρόσβασης στο επίπεδο 1 ή 2, όταν επιλέξετε το προστατευμένο στοιχείο μενού, θα σας ζητηθεί ο κωδικός πρόσβασης. Καταχωρίστε τον κωδικό πρόσβασης και επιβεβαιώστε με το ΟΚ. Εάν κλείσετε το μενού, θα σας ζητηθεί ο κωδικός πρόσβασης.

Εάν ο κωδικός πρόσβασης δεν είναι σωστός, στην οθόνη εμφανίζεται η ένδειξη ΝΟ.

7 - Μηνύματα σφάλματος

Μήνυμα Περιγραφή

F02 Ανιχνεύτηκε εμπόδιο κατά την κίνηση ανοίγματος

F03 Ανιχνεύτηκε εμπόδιο κατά την κίνηση κλεισίματος

F04 Ανοικτή επαφή εισόδου FOTO

F06 Ανοικτή επαφή εισόδου STPA

F09 Υπέρβαση του μέγιστου χρόνου για την εκτέλεση της κίνησης ανοίγματος ή κλεισίματος

F11 Ανεπιτυχής έλεγχος στην είσοδο FOTO

F12 Ανεπιτυχής έλεγχος στην είσοδο STPA

8 - Προβλήματα και λύσεις:

Πρόβλημα Αιτία Λύση
Ο αυτοματισμός δεν λειτουργεί Έλλειψη τροφοδοσίας δικτύουΚαμένες ασφάλειεςΟι είσοδοι ελέγχου και ασφαλείας δεν λειτουργούν	Ελέγξτε το διακόπτη της γραμμής τροφοδοσίαςΑντικαταστήστε τις ασφάλειες με άλλες ασφάλειες ίδιας τιμήςΕλέγξτε τις λυχνίες led διαγνωστικού ελέγχου (οι λυχνίες STOP, STPA και FOTO πρέπει να είναι αναμμένες)
Δεν είναι δυνατή η απομνημόνευση των τηλεχειριστηρίων	Ανοικτές ασφάλειεςΕξαντλημένες μπαταρίες τηλεχειριστηρίουΜη συμβατό τηλεχειριστήριο με το πρώτο αποθηκευμένο τηλεχειριστήριοΣυμπληρώθηκε η χωρητικότητα της μνήμης	Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου (οι λυχνίες STOP, STPA και FOTO πρέπει να είναι αναμμένες)Αντικαταστήστε τις μπαταρίεςΤο πρώτο αποθηκευμένο τηλεχειριστήριο διαμορφώνει την κεντρική μονάδα για απομνημόνευση μόνο τηλεχειριστηρίων με κυλιόμενο κωδικό ή μόνο τηλεχειριστηρίων με dípΔιαγράψτε τουλάχιστον ένα τηλεχειριστήριο ή προσθέστε έναν εξωτερικό δέκτη (μέγιστη χωρητικότητα 128 τηλεχειριστηρίων)
Το τηλεχειριστήριο δεν λειτουργεί Εξαντλημένες μπαταρίες τηλεχειριστηρίου Αντικαταστήστε τις μπαταρίες
Δεν είναι δυνατή η ενεργοποίηση του προγραμματισμού της διαδρομής	Ανοικτές ασφάλειες Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου (οι λυχνίες STOP, STPA και FOTO πρέπει να είναι αναμμένες)
Μόλις ξεκινήσει η καγκελόπορτα, σταματά και αντιστρέφεται	Χαμηλή επιτάχυνση στην εκκίνησηΔεν εντοπίστηκε κωδικοποιητής	Αυξήστε την τιμή των trimmer FORZA και SENSΒεβαιωθείτε ότι έχει εισαχθεί ο κονέκτορας του κωδικοποιητή
Κατά την επιβράδυνση, η καγκελόπορτα σταματά και αντιστρέφεται	Πολύ χαμηλή ταχύτητα επιβράδυνσης Αυξήστε την τιμή των trimmer V.rall και sens
Η καγκελόπορτα δεν σταματά όταν ενεργοποιηθούν οι τερματικοί διακόπτες διαδρομής και ενεργοποιείται η λειτουργία ανίχνευσης εμποδίου	Ο τερματικός διακόπτης διαδρομής δεν ενεργοποιείται σωστά	Προωθήστε τη βάση του τερματικού διακόπτη διαδρομής

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

(Δήλωση ενσωμάτωσης οιονεί μηχανών, παράρτημα ΙΙΒ της οδηγίας 2006/42/ΕΚ)

Ap.:ZDT00438.00

Ο κάτωθι υπογεγραμμένος, αντιπρόσωπος του παρακάτω κατασκευαστή

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italy

δηλώνει ότι τα προϊόντα

ΠΛΑΚΕΤΑ ΕΛΕΓΧΟΥ - ΣΕΙΡΑ ΡΣ

Проїóvta кwed.

RS09, RS10, RS11, RS15

συμμορφώνονται με τις διατάξεις των παρακάτω κοινοτικών οδηγιών (συμπεριλαμβανομένων όλων των τροποποιήσεων που ισχύουν) και ότι έχουν εφαρμοστεί όλα τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές

Οδηγία BT 2006/95/EK: EN 60335-2-103 (2003) + A11 (2009)

Οδηγία EMC 2004/108/EK: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011)

Οδηγία R&TTE 1999/5/EK: EN 301 489-3 (2002), EN 300 220-3 (2000)

Οδηγία για τις μηχανές 2006/42/EK EN 13241(2003) + A1 (2011), EN 12453 (2000)

Επίσης, δηλώνει ότι το προϊόν πρέπει να τίθεται σε λειτουργία μόνο εάν η τελική μηχανή, στην οποία θα ενσωματωθεί, συμμορφώνεται (εάν είναι απαραίτητο) με τις διατάξεις της οδηγίας 2006/42/ΕΚ.

Δηλώνει ότι η σχετική τεχνική τεκμηρίωση έχει συνταχθεί από την Ελνος ΣρΑ σύμφωνα με το παράρτημα ΧΙΒ της οδηγίας 2006/42/ΕΚ και ότι έχουν τηρηθεί οι παρακάτω ουσιώδεις απαιτήσεις: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Δεσμεύεται να προσκομίσει, κατόπιν επαρκώς αιτιολογημένης αίτησης των κρατικών αρχών, όλα τα απαιτούμενα δικαιολογητικά έγγραφα που αφορούν το προϊόν.

Campodarsego, 29/04/2013

Ο Διευθύνων Σύμβουλος

Σημείωση: Το περιεχόμενο της παρούσας δήλωσης αντιστοιχεί στο περιεχόμενο της τελευταίας αναθεώρησης της επίσημης δήλωσης που ήταν διαθέσιμη πριν από την εκτύπωση του παρόντος εγχειριδίου. Το παρόν κείμενο έχει προσαρμοστεί για λόγους συντακτικής επιμέλειας. Αντίγραφο της πρωτότυπης δήλωσης διατίθεται από την Elvox SpA κατόπιν αίτησης.
