MODE D'EMPLOI ELVOX ESM4.D Vimar

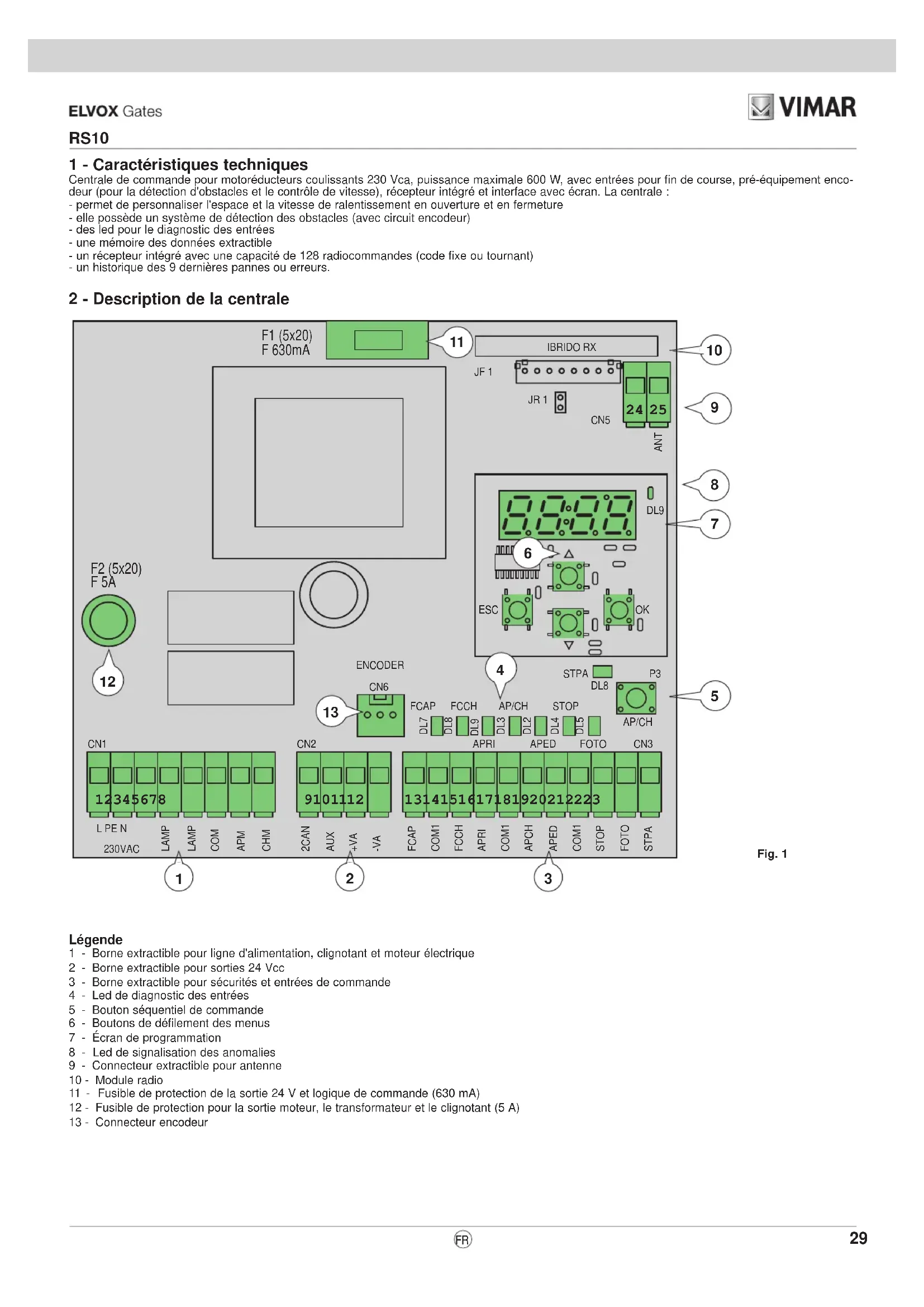

1 - Caractéristiques techniques

Centrale de commande pour motoréducteurs coulissants 230 Vca, puissance maximale 600 W, avec entrées pour fin de course, pré-équipement enco- deur (pour la détection d'obstacles et le contrôle de vitesse), récepteur intégré et interface avec écran. La centrale : - permet de personnaliser l'espace et la vitesse de ralentissement en ouverture et en fermeture- elle possède un système de détection des obstacles (avec circuit encodeur)- des led pour le diagnostic des entrées- une mémoire des données extractible- un récepteur intégré avec une capacité de 128 radiocommandes (code fixe ou tournant)- un historique des 9 dernières pannes ou erreurs.

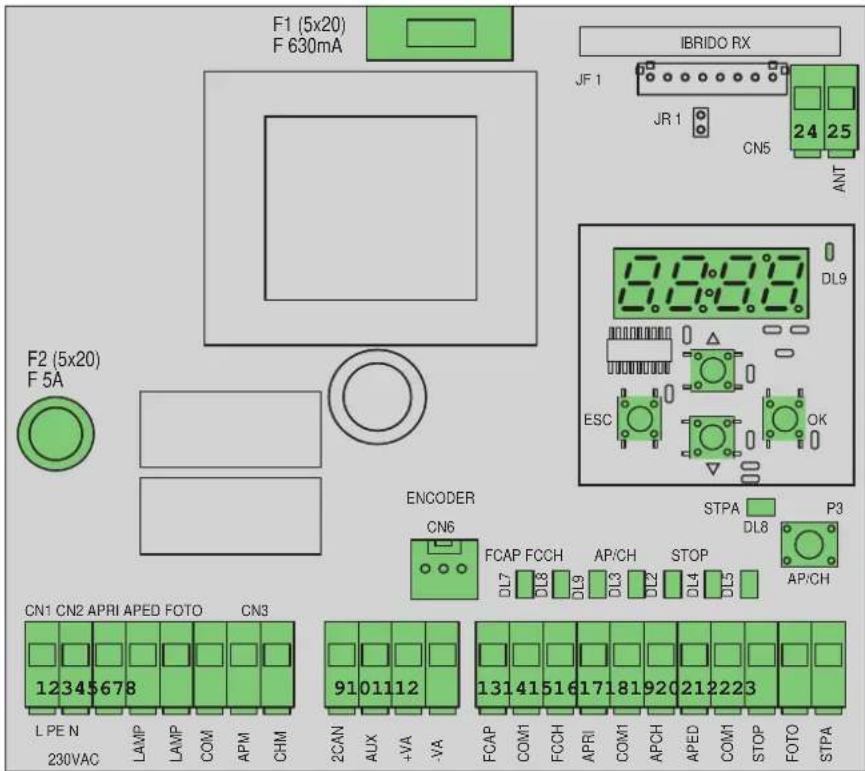

2 - Description de la centrale

Légende 1 - Borne extractible pour ligne d'alimentation, clignotant et moteur électrique2 - Borne extractible pour sorties 24 Vcc3 - Borne extractible pour sécurités et entrées de commande4 - Led de diagnostic des entrées5 - Bouton séquentiel de commande6 - Boutons de défilement des menus7 - Écran de programmation8 - Led de signalisation des anomalies9 - Connecteur extractible pour antenne10 - Module radio

11 - Fusible de protection de la sortie 24 V et logique de commande (630 mA)

12 - Fusible de protection pour la sortie moteur, le transformateur et le clignotant (5 A)13 - Connecteur encodeurFig. 1

F2 (5x20) F 5A F1 (5x20) F 630mA

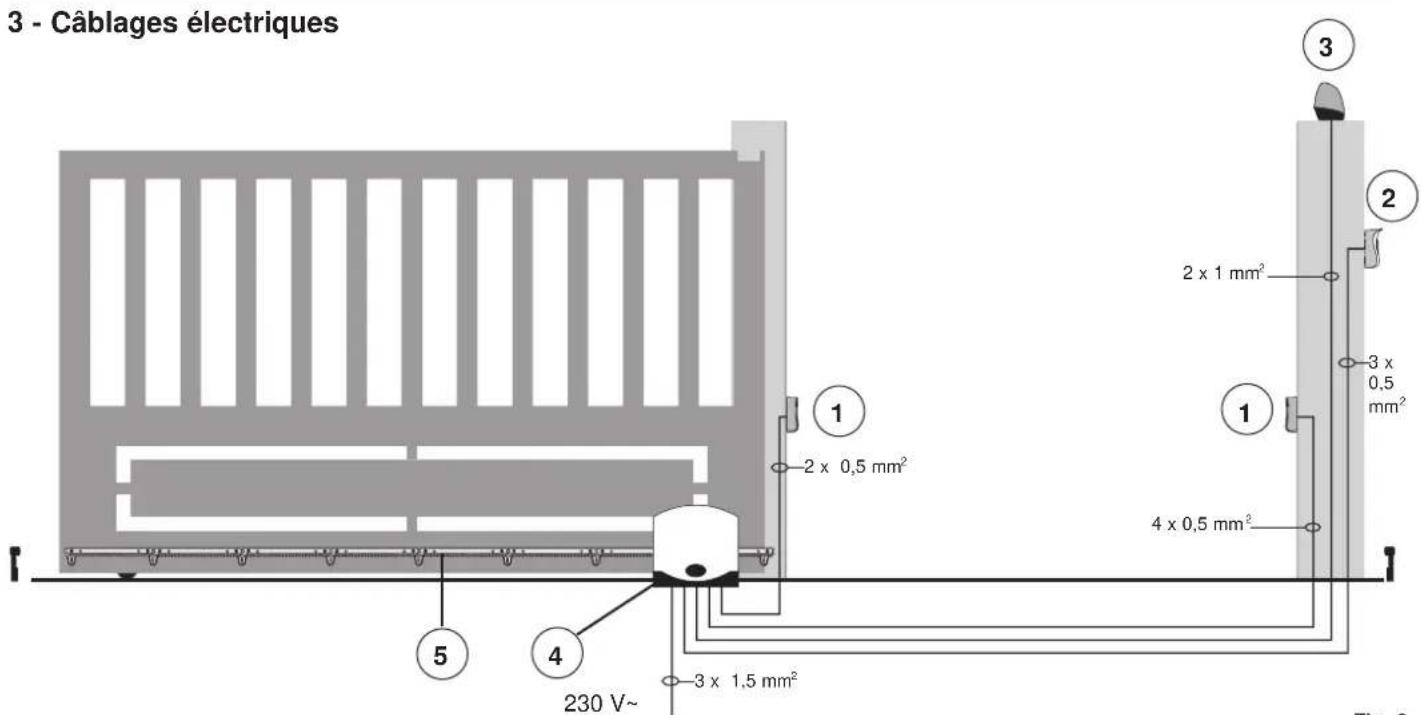

3 - Câblages électriques

1 - Cellules photoélectriques2 - Sélecteur3 - Clignotant4 - Motoréducteur5 - Crémaillère

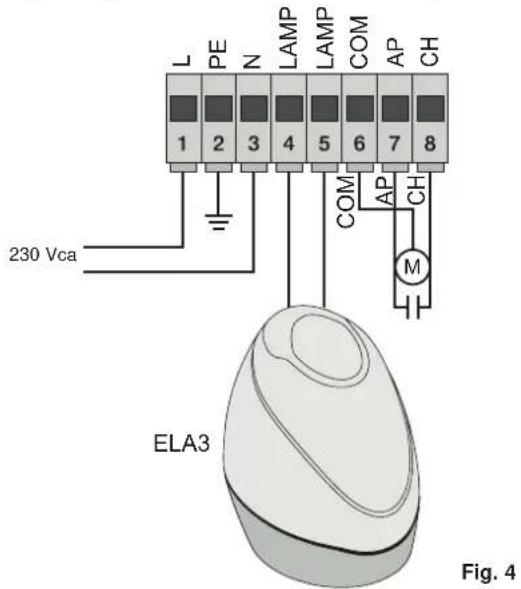

3.1 - Câblage de la ligne d'alimentation, du clignotant et du moteur électrique

230 VcaFig. 3Fig. 4 La centrale peut fonctionner avec ou sans encodeur ; lorsque la centrale s'allume, elle exécute un contrôle de présence de l'encodeur sur le connecteur CN6. Pour le fonctionnement sans encodeur, introduire le cavalier dans le connecteur CN6 comme le montre l'image de la g.3 et alimenter la centrale ; avec cette conguration, la fonction de détection des obstacles et le paramètre P16 ne sont pas actifs. Pour le fonctionnement avec encodeur, introduire le câble du circuit encodeur dans le connecteur CN6 et alimenter la centrale. CN6 230 V~

Numéro Description Fonction 1-2-3 Ligne d'alimentation Ligne d'alimentation 230 Vca (1 = phase/2 = conducteur de terre/3 = neutre) 4-5 Sortie pour clignotant Sortie pour clignotant (230 Vca, max 40 W) 6-7-8 Sortie d'alimentation du moteur électrique Sortie d'alimentation du moteur (6 = commun/7 = ouverture/8 = fermeture) ; le condensateur relié en parallèle au moteur électrique est connecté aux bornes 7 et 8. 9-11 Sortie second canal radio ou fototest Sortie second canal radio ou fototest (à sélectionner avec le paramètre P08, max. 65 mA) 10-11 Sortie de signalisation du mouvement du portail Sortie de signalisation du mouvement du portail (à sélectionner avec le paramètre P=07, max 65 mA) 11-12 Sortie 24 Vcc pour alimentation accessoires Sortie 24 Vcc pour alimentation des cellules photoélectriques et des accessoires (11 = GND/12 = + 24 Vcc, max 300 mA)

3.3 - Câblage des entrées

La centrale est livrée avec les entrées de sécurité normalement fermées non pontées (STOP, FOTO, STPA) ; ajouter un pontage entre le commun (COM) et l'entrée qui ne sera pas utilisée.

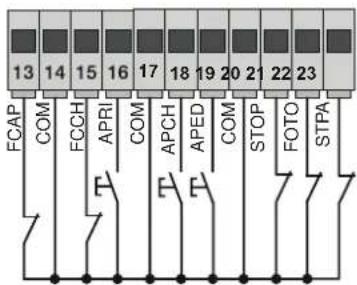

3.3.1 - Connexion des boutons de commande et du sélecteur à clé

Contacts normalement ouverts (les LED rouges AP/CH ou APED s'allument quand le sélecteur ou les boutons reliés en parallèle sont actionnés). Sortie second canal radio ou fototest Sortie d'affichage du mouvement du portail Sortie 24 Vcc pour alimentation cellules photoélectriques et accessoires

FCAP : entrée de fin de course d'ouverture si le portail s'ouvre vers la droite (P18=R), entrée de fin de course de fermeture si le portail s'ouvre vers la gauche (P18=L) Normalement fermée

FCCH : entrée de fin de course de fermeture si le portail s'ouvre vers la droite (P18=R), entrée de fin de course d'ouverture si le portail s'ouvre vers la gauche (P18=L) Normalement fermée

APRI : entrée bouton en ouverture seule, dédiée au temporisateur ou au détecteur pour spire à induction magnétique Normalement ouverte 18 APCH : entrée de commande séquentielle pour la commande de la course complète du portail Normalement ouverte 19 APED : entrée de commande séquentielle pour la commande de la course piétons du portail Normalement ouverte 21 STOP : entrée pour arrêt du portail Normalement fermée 22 FOTO : entrée cellule photoélectrique active pendant la fermeture du portail Normalement fermée 23 STPA : Entrée bords et cellule photoélectrique interne actifs pendant la fermeture et l’ouverture du portail Normalement ferméeRS10

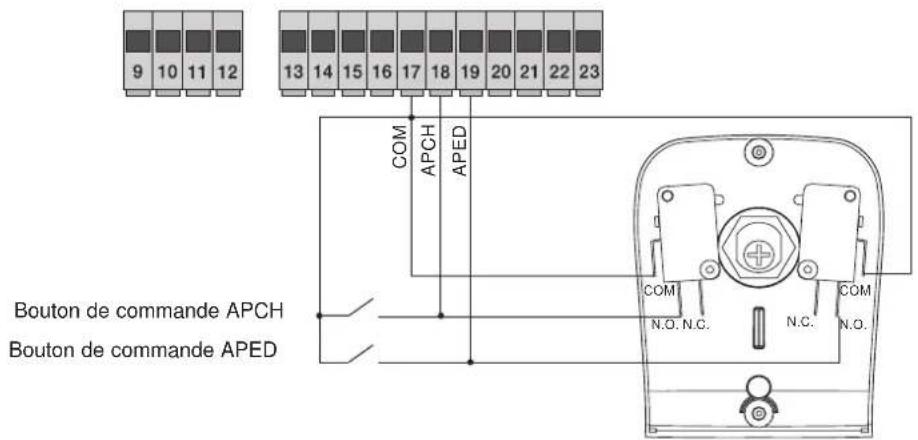

3.4 - Connexion des boutons de commande et du sélecteur à clé :

contacts normalement ouverts, les led APCH ou APED s'allument quand le sélecteur ou les boutons reliés en parallèle sont actionnés ; l'entrée APCH commande l’ouverture ou la fermeture complète du portail ; l'entrée APED commande l’ouverture ou la fermeture partielle du portail.

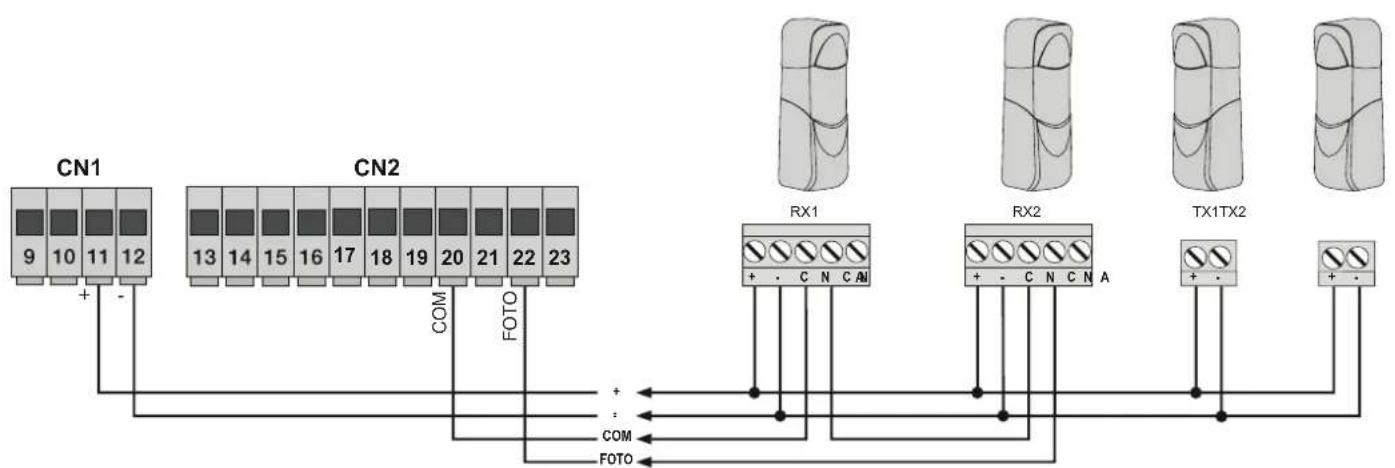

3.6 - Connexion cellules photoélectriques

Contact normalement fermé (si les cellules photoélectriques ne sont pas actives, la led FOTO doit être allumée). Le déclenchement de cette entrée pendant la fermeture inverse le mouvement. Si elle n'est pas utilisée, faire un shunt entre COM. et FOTO ; respecter la polarité pour l’alimentation des cellules photoélectriques. Fig. 9 Bouton de commande APED Bouton de commande APCH

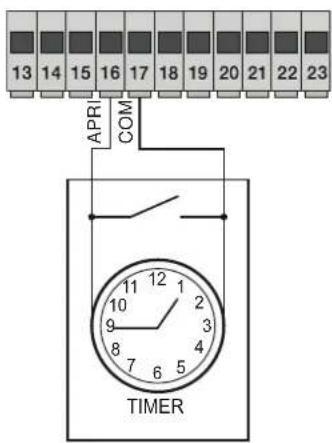

3.5 - Connexion temporisateur ou détecteur à induction magnétique

avec contact normalement ouvert : les led d'ouverture s'allument quand le temporisateur ou le détecteur à induction magnétique sont actionnés ; l'entrée APRI commande l’ouverture complète du portail ; tant que le contact reste fermé, le portail s'ouvre et reste en position d'ouverture ; les commandes APCH, APED et les radiocommandes enregistrées ne sont pas actives jusqu'au réarmement du contact de la position fermée à la position ouverte ; après le temps de fermeture automatique défini par le trimmer PAUSE, le portail se referme ; cette entrée est utilisée pour ouvrir et maintenir en position d'ouverture le portail dans les tranches horaires où l'affluence est la plus forte. Fig. 7 Fig. 8 COM APCH APED COM N.O. N.C. N.C. N.O. COM

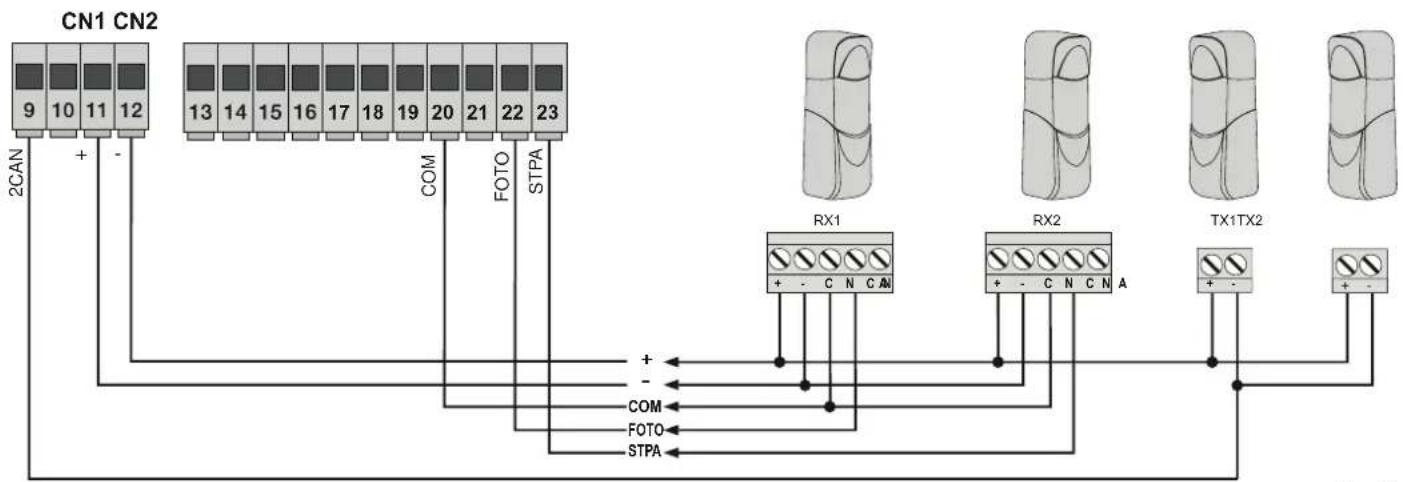

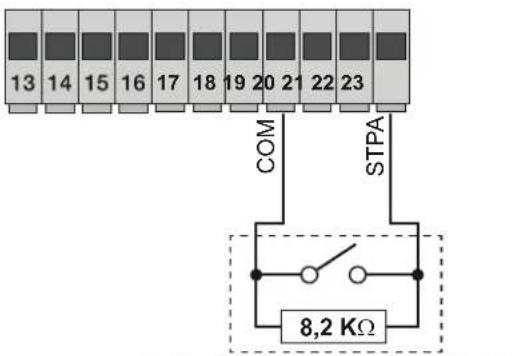

Entrée programmable (si le bord sensible ou la cellule photoélectrique ne sont pas utilisés, la led STPA doit être allumée). Le déclenchement de cette entrée pendant l’ouverture inverse immédiatement le mouvement pendant 1,5 secondes puis arrête le portail. Pendant la fermeture, elle inverse le mouvement jusqu'à l'ouverture complète, voir le paramètre P06 pour sélectionner le type de bord. Si elle n'est pas utilisée, faire un shunt entre COM. et STPA et laisser le paramètre P06 sur off.Fig. 10Connexion bord à switch Connexion bord sensible relatifEntrée STPA comme bord à switch électroméca-nique, placer le paramètre P06 sur OFF.Entrée STPA comme bord résistif à 8,2 kΩ, placer le paramètre P06 sur ON. 3.8 - Connexion électrique avec fonction phototest active Quand le paramètre P08 est sur 1, la centrale contrôle le fonctionnement des cellules photoélectriques reliées à l'entrée FOTO, quand le paramètre P08 est sur 2, la centrale contrôle le fonctionnement des cellules photoélectriques reliées à l'entrée STPA, quand le paramètre P08 est sur 3, la centrale contrôle le fonctionnement des cellules photoélectriques reliées aux entrées FOTO et STPA. La figure 10 montre un exemple de connexion avec phototest actif uniquement pour l'entrée FOTO.Fig. 11

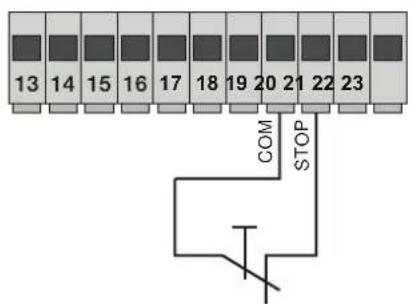

3.9 - Connexion du bouton d'arrêt

Contact normalement fermé ; l’ouverture du contact entraîne l'arrêt du portail et la suspension du temps de fermeture automatique (si le bouton n'est pas actif, la led STOP doit être allumée) ; s'il n'est pas utilisé, faire un shunt entre COM et STOP. Bouton normalement fermé Fig. 12 COM

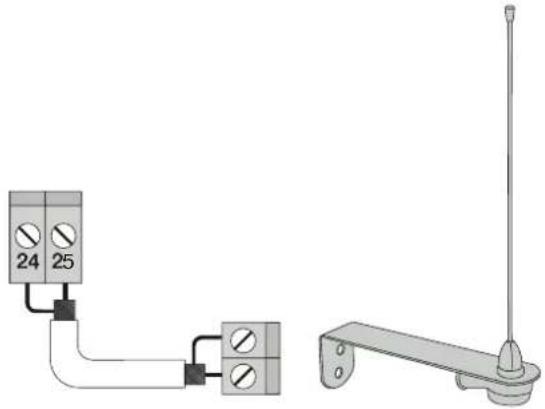

Un fil rigide câblé de 17 cm est livré en série ; pour augmenter sa portée, brancher l'antenne comme le montre la figure :

4 - Description des LED du circuit

Sigle Couleur État led État borne APRI Rouge Éteinte Entrée APRI (borne 16) désactivée Allumée Entrée APRI (borne 16) activée APCH Rouge Éteinte Entrée APCH (borne 18) désactivée Allumée Entrée APCH (borne 18) activée APED Rouge Éteinte Entrée APED (borne 19) désactivée Allumée Entrée APED (borne 19) activée STOP Verte Éteinte ENTRÉE stop (borne 21) activée Allumée ENTRÉE STOP (borne 21) désactivée, si elle n'est pas utilisée, faire un pont entre les bornes COM et STOP FOTO Verte Éteinte Entrée FOTO (borne 22) activée (faisceau de la cellule photoélectrique interrompu) Allumée Entrée FOTO (borne 22) désactivée, si elle n'est pas utilisée, faire un pont entre les bornes COM et FOTO STPA Verte Éteinte Entrée STPA (borne 23) activée (pression sur le bord sensible) Allumée Entrée STPA (borne 23) désactivée, si elle n'est pas utilisée faire un pont entre les bornes COM et FOTO FCAP Verte Éteinte Entrée FCAP (borne 13) activée. Le portail se trouve en position de : fin de course d'ouverture si le paramètre P18=R (ouverture vers la droite) fin de course de fermeture si le paramètre P18=L (ouverture vers la gauche) Allumée Entrée FCAP (borne 13) désactivée. FCCH Verte Éteinte Entrée FCCH (borne 15) activée. Le portail se trouve en position de : fin de course de fermeture si le paramètre P18=R (ouverture vers la droite) fin de course d'ouverture si le paramètre P18=L (ouverture vers la gauche) Allumée Entrée FCAP (borne 15) désactivée. DL1 Rouge Clignotement rapide clignote rapidement quand une entrée est activée

5 - Description des boutons du circuit

Sigle Description AP/CH Déclenche l'ouverture et la fermeture du portail ESC Sortie ou retour au niveau inférieur du menu ▲ UP Augmente d'une unité la valeur affichée ou fait défiler le menu sur le même niveau ▼ DOWN Diminue d'une unité la valeur affichée ou fait défiler le menu sur le même niveau OK Confirme la valeur ou passe au niveau supérieur du menu Contrôle préliminaire Quand la centrale est branchée, l'écran affiche le nom de la centrale RS10, la version du microprogramme Fxxx puis s'éteint. Vérifier les led de dia- gnostic des entrées, les led STOP, FOTO, STPA FCAP et FCCH doivent être allumées (si les fins de courses ne sont pas actifs). Fig. 13

POUR LE FONCTIONNEMENT À LA FRÉQUENCE DU RÉSEAU SUR 60 Hz SUIVRE LES CONSIGNES CI-DESSOUS :- couper l'alimentation de la centrale - appuyer en même temps sur les touches UP et DOWN. - rétablir l'alimentation en maintenant la pression sur les touches jusqu'à ce que l'indication 60 H s'a󰀩che sur l'écran. Pour remettre la centrale en fonction sur 50 Hz, répéter la procédure, l'indication 50 H s'a󰀩che sur l'écran.

6 - Description complète du menu de programmation

Le menu de programmation comporte 3 niveaux : premier niveau principal, deuxième niveau paramètres et troisième niveau valeurs. Menu principalMessage écran DescriptionLRNE Apprentissage de la course avec la programmation rapide (voir paragraphe 7)RAD Gestion des radiocommandesLRN Apprentissage de la course avec la programmation personnaliséePAR Modification de tous les paramètres de la centraleDEF Retour aux valeurs par défaut du menu paramètresCNT Permet d'afficher les manœuvres effectuéesPASS Saisie d'un mot de passe à 4 chiffres Après avoir sélectionné une option dans le menu principal avec les touches UP et DOWN, valider en appuyant sur OK. 6.1 - LRNE : procédure rapide pour la programmation de la course du portailN.B. : avant de lancer la programmation, contrôler le paramètre 18 (sens d'ouverture).Si le portail s'ouvre vers la droite, régler le paramètre 18 (sens d'ouverture) sur R.Si le portail s'ouvre vers la gauche, régler le paramètre 18 (sens d'ouverture) sur L. APERTURA APERTURA Paramètre 18 sur RParamètre 18 sur L OUVERTURE OUVERTURE

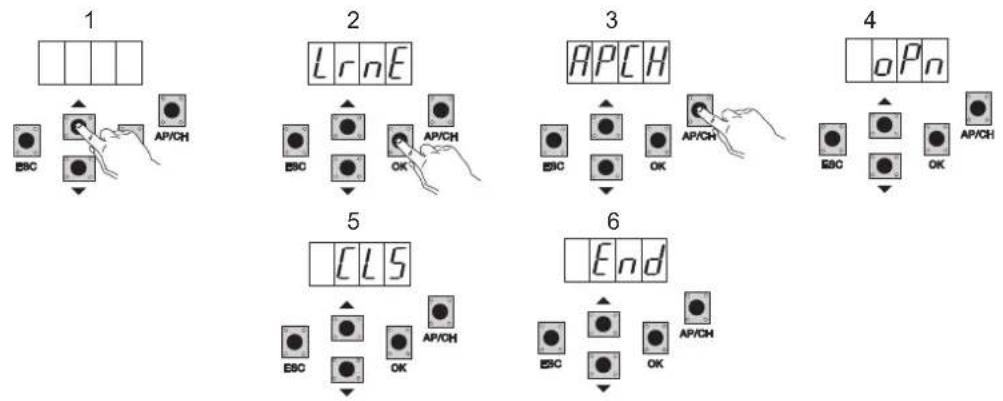

Portail encore ouvert et après avoir appuyé sur UP, OK et AP/CH pour entrer dans la programmation, le portail s'ouvre jusqu'au fin de course. Au bout de 2 secondes, le portail redémarre en fermeture à la vitesse du cycle puis ralentit et continue jusqu'au fin de course de fermeture qui s'active. La cen- trale enregistre la course du portail (l'espace et la vitesse de ralentissement sont paramétrés par défaut).

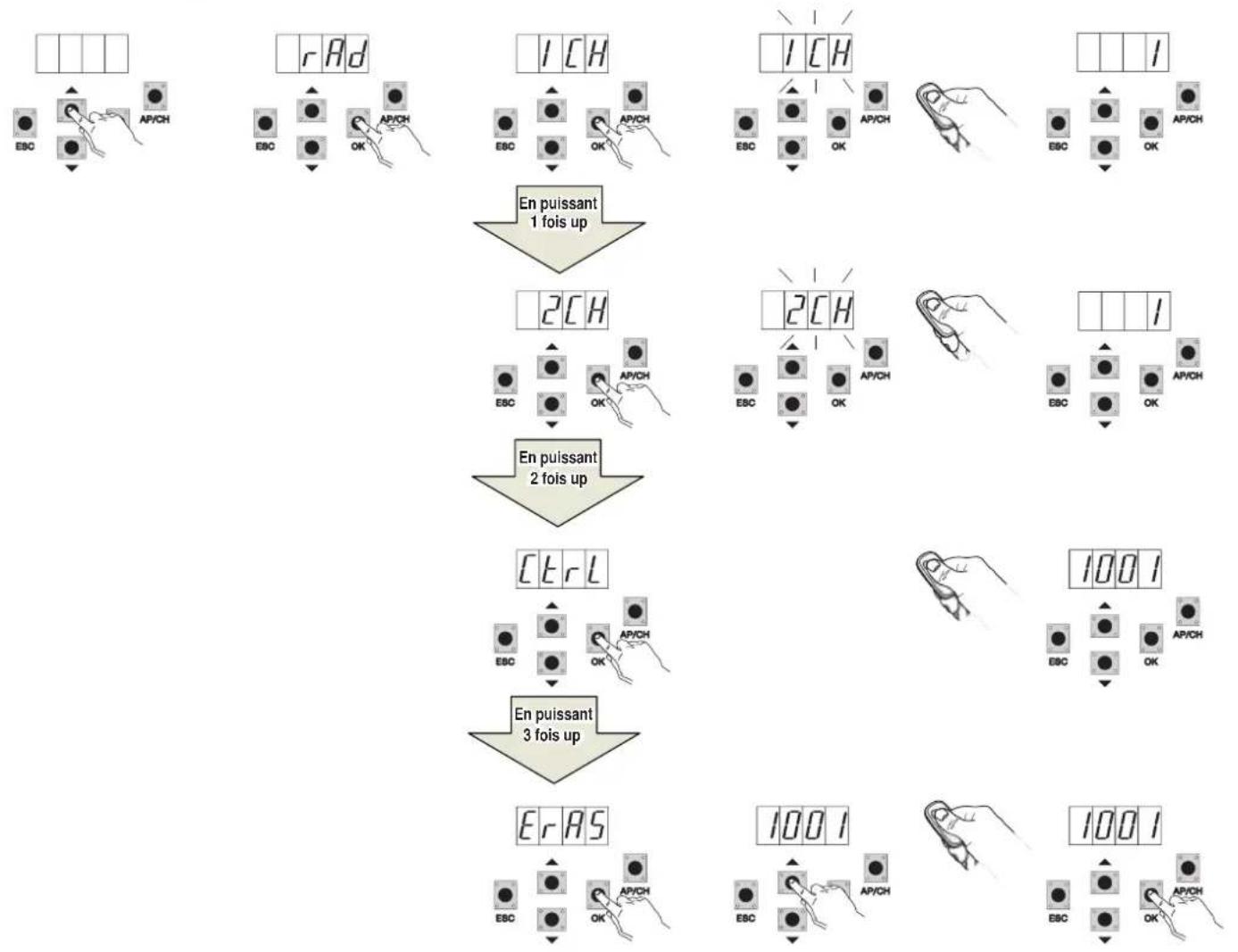

6.2 - RAD : menu de gestion des radiocommandes divisé en 4 paramètres

En puissant 1 fois upEn puissant 2 fois upEn puissant 3 fois upRS10

Message écran Description Message écran après actionnement de la radiocommande 1 CH Permet d'enregistrer la touche de la radiocommande correspondant à l'entrée APCH(position occupée dans la mémoire par la radiocommande enregistrée). 2 CH Permet d'enregistrer la touche de la radiocommande correspondant à l'entrée PED ou à la sortie 2CAN(position occupée dans la mémoire par la radiocommande enregistrée). CTRL En appuyant sur la touche de la radiocommande, il est possible de comparer et d'afficher la position dans laquelle elle a été enregistrée.Premier caractère de l'écran :- canal associé à la touche de la radiocommande enregistrée (1 ou 2).Trois derniers caractères de l'écran :- position occupée dans la mémoire par la radiocommande enregistrée. ERAS Permet d'effacer une radiocommande de la liste ou toutes les radiocommandes enregistrées.1. Appuyer sur OK jusqu'à ce que l'écran affiche ALL. Relâcher OK.Pour effacer toutes les radiocommandes :- appuyer sur OK et maintenir la pression jusqu'à ce que l'écran affiche oooo.Pour afficher une radiocommande simple :- naviguer avec les touches UP et DOWN jusqu'à la position occupée dans la mémoire par la radiocommande à éliminer. Appuyer sur OK et maintenir la pression jusqu'à ce que oooo apparaisse sur l'écran (la suppression d'une radiocommande de la mémoire efface les associa-tions du premier et du second canal). N.B. : la première radiocommande enregistrée congure la centrale pour qu'elle accepte uniquement les radiocommandes à code tournant ou xe 12 bits. Remarque Il est conseillé de remplir le tableau nal en indiquant le numéro de la cellule d'enregistrement (a󰀩ché pendant l'enregistrement de la radiocommande) avec le nom de l'usager pour pouvoir éliminer une radiocommande en cas de perte. 6.3 - LRN : apprentissage de la course avec la programmation personnalisée, permet de dénir les points où commence le ralentissement, en ouverture et en fermetureN.B. : avant de lancer la programmation, contrôler le paramètre 18 (sens d'ouverture).Si le portail s'ouvre vers la droite, régler le paramètre 18 (sens d'ouverture) sur R.Si le portail s'ouvre vers la gauche, régler le paramètre 18 (sens d'ouverture) sur L. APERTURA APERTURA Paramètre 18 sur R Paramètre 18 sur L OUVERTURERS10

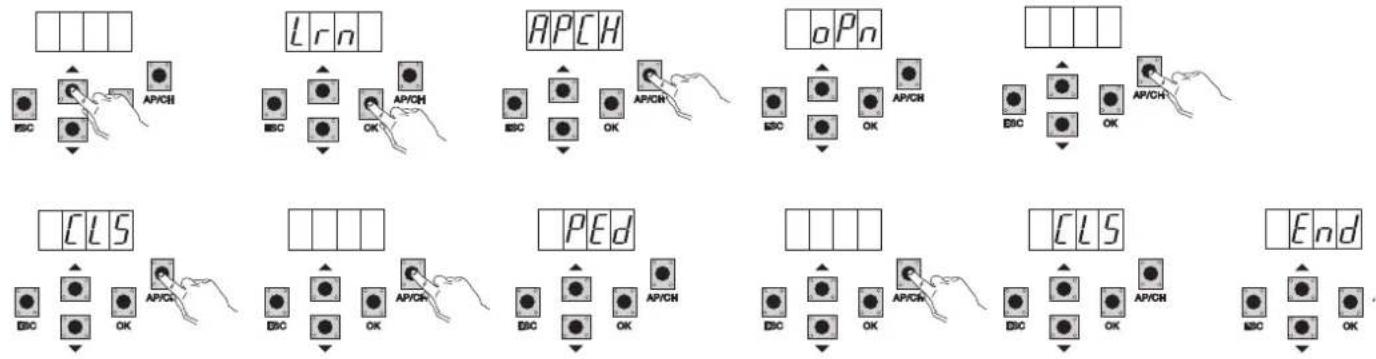

- portail encore ouvert, appuyer sur OK pour entrer en phase de programmation avancée de la course. L'afficheur visualise APCH - appuyer sur la touche AP/CH puis la relâcher. Le portail se ferme s'il n'est pas en position de fermeture. Après avoir atteint le fin de course de fer- meture (fin de course de fermeture activé, led FCCH éteinte), l'afficheur visualise OPN et le portail s'ouvre - Appuyer sur la touche AP/CH puis la relâcher pour déterminer le point auquel le ralentissement commence en ouverture - Le portail continue au ralenti jusqu'à l'intervention du fin de course d'ouverture (la led FCAP s'éteint), l'afficheur visualise CLS et le portail se ferme - Appuyer sur la touche AP/CH puis la relâcher pour déterminer le point auquel le ralentissement commence en fermeture - Le portail continue au ralenti jusqu'à l'intervention du fin de course de fermeture (la led FCCH s'éteint) - l'afficheur visualise le message PED et le portail s'ouvre - Appuyer sur la touche AP/CH puis la relâcher pour définir l'espace d'ouverture piétons - Le portail continue jusqu'à l'intervention du fin de course de fermeture (la led FFCH s'éteint), l'écran affiche END, la course a été enregistrée correctement. 6.4 - PAR : permet de modifier tous les paramètres de la centrale. Appuyer sur OK pour afficher les paramètres, l'écran affiche P01 (paramètre numéro 1), la touche UP ou DOWN permet de parcourir la liste des paramètres (voir tableau des paramètres). Appuyer sur le bouton jusqu'au paramètre à modier.

Tableau des paramètres Numéro paramètre Description Valeurs possibles Valeur par défaut Valeur modifiée P01 Valide la fermeture automatique ON/OFF OFF P02 Définit le temps de fermeture automatique 2-600 secondes 60 secondes P03 Fonctionnement entrée APCH 1= pendant l'ouverture, l'entrée APCH n'est pas active (copropriété) 2 = APCH séquentielle (ouverture, arrêt, fermeture, ouverture) 3 = APCH séquentielle (ouverture, fermeture, ouverture) 4 = APCH commande uniquement l'ouverture, APED commande uni- quement la fermeture

P04 Pré-clignotement OFF = pré-clignotement désactivé ON = pré-clignotement actif (sortie clignotante active pendant 3 secondes avant le mouvement du portail)

P05 Fermeture immédiate ON = portail en ouverture ou ouvert, à la désactivation de l'entrée FOTO (borne 22) le portail se referme 3 secondes après la dernière manœuvre d'ouverture OFF = fonctionnement normal OFF P06 Logique de l’entrée FOTO 0 = bord sensible à microswitch. Le déclenchement de cette entrée inverse immédiatement le mouvement pendant 1,5 secondes puis l'arrête. 1 = bord sensible résistif équilibré par une résistance de 8,2 kΩ. Le déclenchement de cette entrée inverse immédiatement le mouvement pendant 1,5 secondes puis l'arrête. 2 = cellule photoélectrique comme sécurité interne (si elle est active, elle arrête le portail jusqu'à ce qu'elle soit désactivée puis continue en ouverture).

P07 Mode de fonctionnement sortie AUX OFF = clignote lentement pendant l'ouverture du portail, allumée fixe quand le portail est arrêté en ouverture, clignote rapidement pendant la fermeture, éteinte quand le portail est arrêté en fermeture. 3 = clignote pendant le mouvement du portail et reste éteinte lorsque le portail s'arrête. OFF P08 Active le contrôle des entrées de sécurité. 0 = contrôle des entrées désactivé 1= contrôle de l'entrée FOTO uniquement 2= contrôle de l'entrée STPA uniquement 3 = contrôle des entrées FOTO et STPA 0RS10

P09 Espace de ralentissement en fermeture0 à 100 %0 % = ralentissement en fermeture exclu100 % = toute la course en fermeture ralentie 30 % P10 Espace de ralentissement en ouverture100 à 0 %100 % = ralentissement en ouverture exclu0 % = toute la course en ouverture ralentie 70 % P13 Vitesse de ralentissement en ouverture0 à 100 %0 % = vitesse minimale de ralentissement100 % = vitesse maximale de ralentissement 45 % P14 Vitesse de ralentissement en fermeture0 à 100 %0 % = vitesse minimale de ralentissement100 % = vitesse maximale de ralentissement 45 % P15 Puissance du moteur0 à 100 %0 % = force minimale100 % = force maximale 50 % P16 Force sur détection d'obstacle (paramètre utilisable uniquement avec encodeur installé)0 à 100 %0 % = force minimale (sensibilité maximale à l'obstacle)100 % = force maximale (sensibilité minimale à l'obstacle) 50 % P17 Freinage0 à 250 = force de freinage minimale25 = force de freinage maximale 5 % P18 Sens d'ouverture du portailL = ouverture du portail vers la gaucheR = ouverture du portail vers la droite

P20 Sélectionne le fonctionnement du second canal radio.2CAN = valide la sortie 2CH PEDO = commande l'ouverture piétons pendant que la sortie 2CAN fonctionne comme éclairage de courtoisie temporisé de 60 secon- des. PEDO P21 Temps d'activation sortie canal 2 1 à 60 secondes 1 secondeP22 Espace ouverture piétons 0 à 100 % de la course totale du portail 50 %P24 Force au démarrageOFF = le portail part avec la force définie par le paramètre P15.ON = le portail part 1 seconde à la puissance maximale puis revient à la force définie par le paramètre P15.

P25 Commande maintenue, avec APCH commande l'ouverture si on maintient la pression sur le bouton, PED commande la fer-meture si on maintient la pression sur le bouton.OFF : fonction désactivéeON : fonction active si les sécurités sont ouvertes (FOTO et STPA), le départ du portail est retardé de 3 secondes après l'actionnement du bouton. OFF 6.5 - DEF : ramène la centrale aux paramètres par défaut. Appuyer sur la touche OK et maintenir la pression jusqu'à ce que l'écran affiche 4 points pour valider l'opération.

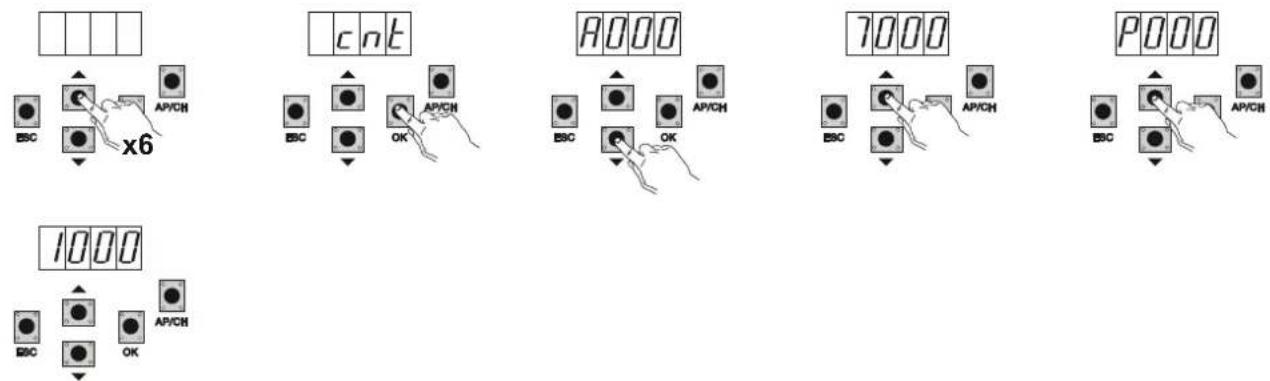

6.6 - CNT : affiche le nombre d'ouvertures exécutées par le motoréducteur. Le premier compteur A affiche le nombre total de manœuvres absolues, le deuxième compteur P affiche les manœuvres effectuées après une réinitialisation commandée par l’installateur. Par exemple :

si on appuie 6 fois sur UP, l'écran affiche CNT (compteur). Appuyer sur OK, l'écran affiche la lettre A (compteur absolu sans remise à zéro). Multiplier par 10000 le nombre qui suit. Appuyer sur UP, l'écran affiche le nombre à ajouter pour obtenir le nombre d'ouvertures totales exécutées par le moteur : nombre absolu = (000*10000)+(7000) = 7000. Appuyer sur UP, l'écran affiche la lettre P (compteur partiel avec remise à zéro). Multiplier par 1000 le nombre qui suit. Appuyer sur UP, l'écran affiche le nombre à ajouter pour obtenir le nombre d'ouvertures après la remise à zéro du compteur partiel : nombre partiel = (000*10000)+(1000) = 1000. Cette formule signifie qu'il y a eu une remise à zéro à 6000 ouvertures. Pour remettre le compteur à zéro, appuyer sur OKRS10

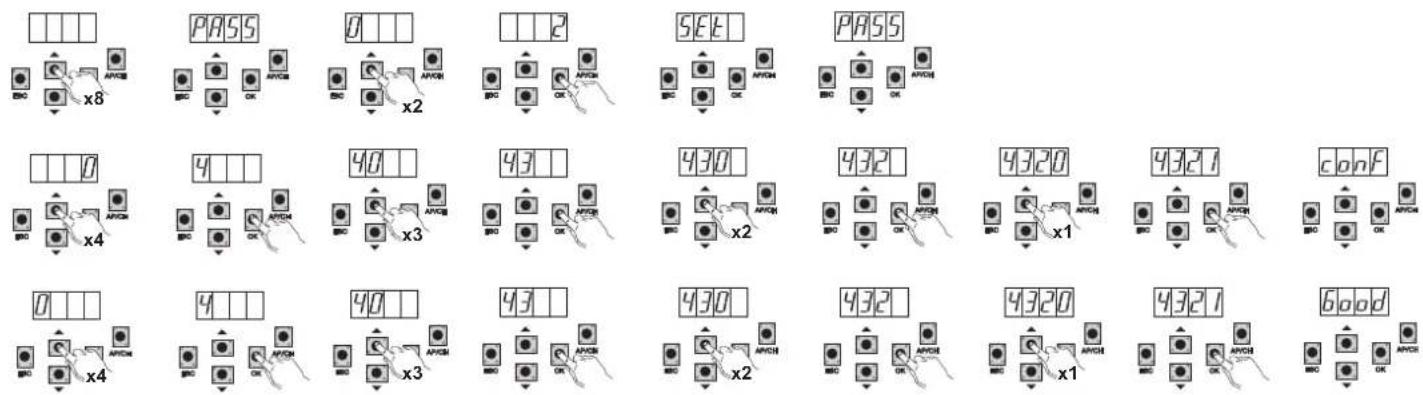

Le système demande le mot de passe à chaque entrée dans le menu principal (quand on appuie sur les touche Up et Down, l'écran a󰀩che PASS pour demander la saisie du mot de passe avant d'a󰀩cher le menu principal). Si on a saisi un mot de passe de niveau 1 ou 2, le mot de passe est demandé à chaque sélection d'une option protégée du menu. Saisir le mot de passe et valider avec OK. Pour sortir du menu, le mot de passe est demandé. Si le mot de passe n'est pas correct, No s'a󰀩che sur l'écran.

7 - Messages d'erreur

Message Description F02 Obstacle détecté pendant le mouvement d'ouverture F03 Obstacle détecté pendant le mouvement de fermeture F04 Contact de l’entrée FOTO ouvert F06 Contact de l’entrée STPA ouvert F09 Expiration du temps maximum pour exécuter la manœuvre d'ouverture ou de fermeture F11 Échec du test sur entrée FOTO F12 Échec du test sur entrée STPA

8 - Problèmes et solutions

Problème Cause Solution L’automatisme ne fonctionne pas. Panne d'alimentation du réseau. Fusibles grillés. Entrées de commande et de sécurité en panne. Vérifier l'interrupteur de la ligne d'alimentation. Remplacer les fusibles par des modèles équivalents. Vérifier les LED de diagnostic (STOP, STPA et FOTO doi- vent être allumées). Le système n'enregistre pas les radiocommandes. Batteries de la radiocommande déchargées. Radiocommande incompatible avec la première commande enregistrée. Mémoire saturée. Remplacer les batteries. La première radiocommande mémorisée configure la centrale pour qu'elle enregistre uniquement les radiocommandes à code tournant ou à dip switch. Supprimer au moins une radiocommande ou ajouter un récepteur externe (capacité maximale 128 radiocommandes). Le système n'entre pas dans la programmation de la course. Sécurités ouvertes Vérifier les led de diagnostic (STOP, STPA et FOTO doivent être allumées). Dès qu'il démarre, le portail s'arrête et inverse son mouvement. Accélération au départ faible. Aucun encodeur détecté. Augmenter les paramètres 15 et 16 (force moteur et force sur obstacle) et régler sur On le paramètre 24 (force de démarrage). Vérifier que le connecteur encodeur est branché correcte- ment ou, s'il n'y pas d'encodeur, introduire le cavalier dans le connecteur CN6 (la centrale se configure pour le fonctionne- ment avec ou sans encodeur pendant la programmation de la course). Pendant le ralentissement, le portail s'arrête et inverse son mouvement. Valeur de ralentissement trop faible. Augmenter les paramètres 13 et 14 (vitesse de ralentisse- ment en ouverture et en fermeture). Le portail s'arrête quelques centimètres après l'activation du fin de course. Forte d'inertie élevée. Augmenter la valeur du paramètre 17 (intensité de freinage).

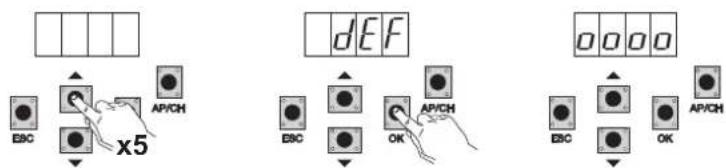

et maintenir la pression pendant au moins 5 secondes jusqu'à ce que oooo s'affiche sur l'écran pour valider l'opération. 6.7 - MOT DE PASSE : il est possible d'activer un mot de passe à 3 niveaux. Au niveau 1, le mot de passe est demandé pour entrer dans les menus PAR, DEF, LRNE et LRN. Au niveau 2, le mot de passe est demandé pour entrer dans le menu RAD. Au niveau 3, le mot de passe est demandé pour entrer dans les toutes options du menu (LRNE, LRN, DEF, RAD, CNT, PAR, ERR). N.B. : en cas de perte du mot de passe, appeler le centre d'assistance. Exemple de saisie du mot de passe 4-3-2-1 au second niveau.RS10

(Déclaration d'intégration de quasi-machines annexe IIB Directive 2006/42/CE) n° : ZDT00438.00 Je soussigné, représentant le fabricant Elvox SpA Via Pontarola, 14/A - 35011 Campodarsego (PD) Italy déclare ci-dessous que les produits :

CARTE DE COMMANDE - SÉRIE RS articles RS09, RS10, RS11, RS15 sont conformes aux directives communautaires suivantes (ainsi qu'à l'ensemble de leurs modifications applicables) et qu'ils respectent les normes et les spécifications techniques ci-dessous Directive BT 2006/95/CE : EN 60335-2-103 (2003) + A11 (2009) Directive EMC 2004/108/CE : EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011) EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011) Directive R&TTE 1999/5/CE : EN 301 489-3 (2002), EN 300 220-3 (2000) Directive machines 2006/42/CE EN 13241(2003) + A1 (2011), EN 12453 (2000) déclare en outre que le composant ne doit pas être mis en service avant que la machine finale à laquelle il sera intégré n'ait été déclarée conforme, si nécessaire, à la Directive 2006/42/CE déclare que la documentation technique correspondante a été rédigée par Elvox SpA conformément à l'annexe VIIB de la Directive 2006/42/CE dont elle respecte les dispositions essentielles suivantes : 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9,

1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

m'engage à présenter en réponse à toute demande motivée des autorités nationales le dossier justificatif de l'appareil. Campodarsego, 29/04/2013 Le Président Directeur Général Remarque Le contenu de cette déclaration correspond à la dernière révision de la déclaration officielle disponible avant l'impression de ce manuel. Ce texte a été adapté aux nécessités éditoriales. Une copie de la déclaration originale peut être demandée à Elvox SpA
