ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 9060 R G Kärcher

Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 94 Taattu: 97 Chairman of the Board of Management Director Regulatory Affairs & Certification Tarvikkeet Sivuharja, vakio 6.906-132.0 Sisä- ja ulkopintojen puhdistamiseen. Sivuharja, kova 6.905-625.0 Piintyneen lian irrottamisseen ulkoalueilla, kosteudenkestävä. Sivuharja, pehmeä 6.905-626.0 Erityisesti tasaisten alustojen hienopölyla- kaisuun. Lakaisutela, vakio 4.762-430.0 Kulumisen- ja kosteudenkestävä. Yleishar- jaksilla sisä- ja ulkopuhdistukseen. Lakaisutela, pehmeä 4.762-442.0 Luonnonharjaksilla, erityisesti sisäaluei- den hienopintaisten lattioiden hienopölyla- kaisuun. Ei kosteudenkestävä, ei kuluttaville pinnoille. Lakaisutela, kova 4.762-443.0 Piintyneen lian irrottamisseen ulkoalueilla, kosteudenkestävä. Pölysuodatin 6.414-576.0 Lakaisutela, antistaat- tinen 4.762-441.0 Asennussarja Täysku- mirenkaat 2.641-129.0 Asennussarja Sivuhar- ja vasen 2.644-268.0 Pyörivän valon asen- nussarja 2.643-887.0 Setti Homebase -harja- pidike 4.035-523.0 Setti Homebase -kar- kealikapihti 4.035-524.0 164 FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Πριν την πρώτη ενεργοποίηση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας! Αν κατά την αφαίρεση της συσκευασίας δι- απιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας. – Οι προειδοποιητικές πινακίδες και οι πι- νακίδες υποδείξεων που είναι τοποθε- τημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία. – Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλλη- λα υπόψη και τους γενικούς κανονι- σμούς ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέ-

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας.

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλα- κτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής. – Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Προειδοποιεί για έναν άμεσα επαπειλούμε- νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προειδοποιεί για μια ενδεχομένως επικίν- δυνη κατάσταση, η οποία μπορεί να οδηγή- σει σε σοβαρό τραυματισμό ή θάνατο.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες. Πίνακας περιεχομένων Γενικές υποδείξεις. . . . . . . . EL . . 1 Προστασία περιβάλλοντος

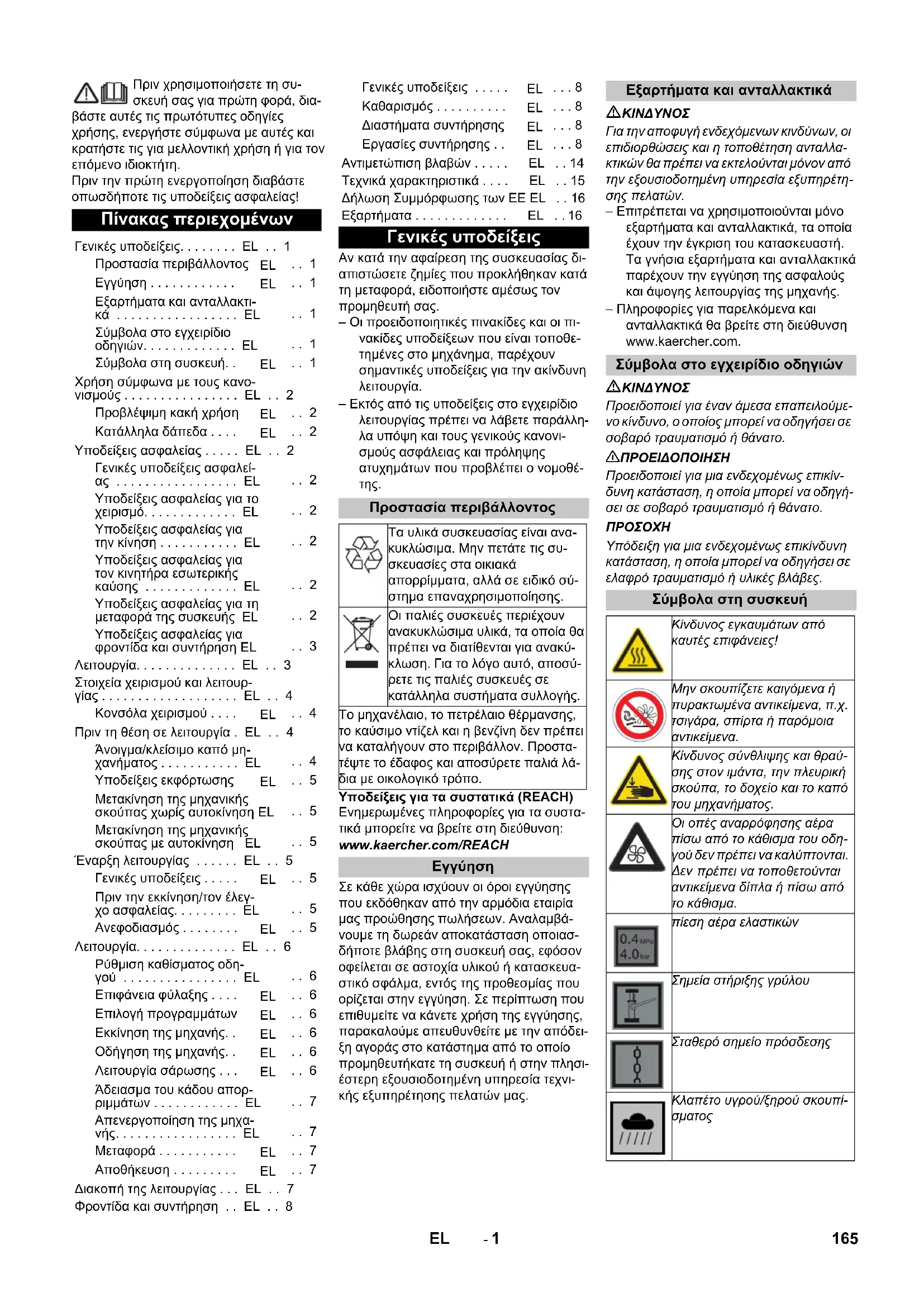

Εγγύηση . . . . . . . . . . . .

Εξαρτήματα και ανταλλακτι- κά . . . . . . . . . . . . . . . . . EL

Σύμβολα στο εγχειρίδιο οδηγιών. . . . . . . . . . . . . EL

Σύμβολα στη συσκευή. .

Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . EL . . 2 Προβλέψιμη κακή χρήση

Κατάλληλα δάπεδα . . . .

Υποδείξεις ασφαλείας . . . . . EL . . 2 Γενικές υποδείξεις ασφαλεί- ας . . . . . . . . . . . . . . . . . EL

Υποδείξεις ασφαλείας για το χειρισμό. . . . . . . . . . . . . EL

Υποδείξεις ασφαλείας για την κίνηση . . . . . . . . . . . EL

Υποδείξεις ασφαλείας για τον κινητήρα εσωτερικής καύσης . . . . . . . . . . . . . EL

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής EL

Υποδείξεις ασφαλείας για φροντίδα και συντήρηση EL

Λειτουργία. . . . . . . . . . . . . . EL . . 3 Στοιχεία χειρισμού και λειτουρ- γίας . . . . . . . . . . . . . . . . . . . EL . . 4 Κονσόλα χειρισμού . . . .

Πριν τη θέση σε λειτουργία . EL . . 4 Άνοιγμα/κλείσιμο καπό μη- χανήματος . . . . . . . . . . . EL

Υποδείξεις εκφόρτωσης

Μετακίνηση της μηχανικής σκούπας χωρίς αυτοκίνηση EL

Μετακίνηση της μηχανικής σκούπας με αυτοκίνηση EL

Έναρξη λειτουργίας . . . . . . EL . . 5 Γενικές υποδείξεις . . . . .

Πριν την εκκίνηση/τον έλεγ- χο ασφαλείας. . . . . . . . . EL

Ανεφοδιασμός . . . . . . . .

Λειτουργία. . . . . . . . . . . . . . EL . . 6 Ρύθμιση καθίσματος οδη- γού . . . . . . . . . . . . . . . . EL

Επιφάνεια φύλαξης . . . .

Επιλογή προγραμμάτων

Εκκίνηση της μηχανής. .

Οδήγηση της μηχανής. .

Λειτουργία σάρωσης . . .

Άδειασμα του κάδου απορ- ριμμάτων . . . . . . . . . . . . EL

Απενεργοποίηση της μηχα- νής. . . . . . . . . . . . . . . . . EL

Μεταφορά . . . . . . . . . . .

Αποθήκευση . . . . . . . . .

Διακοπή της λειτουργίας . . . EL . . 7 Φροντίδα και συντήρηση . . EL . . 8 Γενικές υποδείξεις . . . . .

Καθαρισμός . . . . . . . . . .

Διαστήματα συντήρησης

Εργασίες συντήρησης . .

• Αντιμετώπιση βλαβών
• EL Τεχνικά χαρακτηριστικά p. 14
• EL p. 15
• Δήλωση Συμμόρφωσης των ΕE EL Εξαρτήματα p. 16
• EL Γενικές υποδείξεις Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύ- στημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύ- κλωση. Για το λόγο αυτό, αποσύ- ρετε τις παλιές συσκευές σε κατάλληλα συστήματα συλλογής. Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστα- τέψτε το έδαφος και αποσύρετε παλιά λά- δια με οικολογικό τρόπο. p. 16

Εξαρτήματα και ανταλλακτικά Σύμβολα στο εγχειρίδιο οδηγιών Σύμβολα στη συσκευή Κίνδυνος εγκαυμάτων από καυτές επιφάνειες! Μην σκουπίζετε καιγόμενα ή πυρακτωμένα αντικείμενα, π.χ. τσιγάρα, σπίρτα ή παρόμοια αντικείμενα. Κίνδυνος σύνθλιψης και θραύ- σης στον ιμάντα, την πλευρική σκούπα, το δοχείο και το καπό του μηχανήματος. Οι οπές αναρρόφησης αέρα πίσω από το κάθισμα του οδη- γού δεν πρέπει να καλύπτονται.

πρέπει να τοποθετούνται αντικείμενα δίπλα ή πίσω από το κάθισμα. πίεση αέρα ελαστικών Σημεία στήριξης γρύλου Σταθερό σημείο πρόσδεσης Κλαπέτο υγρού/ξηρού σκουπί-

165EL- 2 Χρησιμοποιείτε αυτή τη μηχανική σκούπα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. – Η μηχανική αυτή σκούπα προορίζεται για το σκούπισμα λερωμένων επιφανει- ών σε εξωτερικό χώρο. – Το μηχάνημα δεν ενδείκνυται για κίνηση σε δημόσιες οδούς. – Κάθε περαιτέρω χρήση είναι μη αρμό- ζουσα. Για ζημίες που θα προέκυπταν από ανάρμοστη χρήση, δεν ευθύνεται ο κατασκευαστής – την ευθύνη φέρει αποκλειστικά ο χρήστης. – Απαγορεύεται η λειτουργία σε κλει- στούς χώρους. – Η μηχανή δεν πρέπει να υποστεί οποι- αδήποτε τροποίηση. – Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες

– Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρημα- τία ή εξουσιοδοτημένα από αυτόν άτο- μα επιφάνειες. – Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς). – Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυ- κνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρ- μανσης, τα οποία μπορούν να αναμει- χθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδι- άλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διά- βρωση στο υλικό της μηχανής. – Μην σκουπίζετε/αναρροφάτε αντιδρα- στικές μεταλλικές σκόνες (π.χ. αλουμί- νιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συν- δυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά. – Η συσκευή δεν ενδείκνυται για σάρωση υλικών που είναι επικίνδυνα για την

– Μην σκουπίζετε/αναρροφάτε αντικείμε- να που καίγονται ή έχουν σχηματίσει

– Απαγορεύεται η παραμονή στην περιοχή κινδύνου. Απαγορεύεται η χρήση σε χώ- ρους όπου υφίσταται κίνδυνος έκρηξης. – Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή – Δεν επιτρέπεται το σπρώξιμο/τράβηγ- μα ή η μεταφορά αντικειμένων με τη συ- σκευή αυτή.

– Βιομηχανικά δάπεδα – Δάπεδα χωρίς αρμούς – Σκυρόδεμα – Λιθόστρωτο – Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μηχανή εάν η κατάσταση της δεν είναι

– Κατά τη χρήση της συσκευής σε επικίν- δυνους χώρους (π.χ. σε πρατήρια καυ- σίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύε- ται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης. – Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονι- σμούς. Λαμβάνετε πάντα υπόψη τις το- πικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της

– Πριν την έναρξη της εργασίας, ο χειρι- στής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν. – Ο χειριστής της συσκευής είναι υπεύθυ- νος για ατυχήματα σε άλλα άτομα ή

περιουσία τους. – Ο χειριστής πρέπει να φορά στενά ρού- χα. Φοράτε σταθερά παπούτσια και αποφεύγετε τα φαρδιά ρούχα. – Πριν βάλετε μπρος ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή ορατότητα! – Δεν επιτρέπεται ποτέ να εγκαταλείπετε τη συσκευή ανεπίβλεπτη, εφόσον βρί-

σε λειτουργία ο κινητήρας. Ο χει- ριστής επιτρέπεται να εγκαταλείψει τη μηχανή μόνο εφόσον ακινητοποιηθεί ο κινητήρας, η μηχανή ασφαλιστεί έναντι αθέλητης κίνησης και απομακρυνθεί το κλειδί από τη μίζα. – Η συσκευή επιτρέπεται να χρησιμοποι- είται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής. – Η συσκευή δεν ορίζεται για χρήση από πρόσωπα (συμπερ. των παιδιών) με περιορισμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή πρόσωπα δίχως πείρα ή/και γνώση, εκτός και εάν αυτά τα πρόσωπα επιτηρούνται από ένα πρόσωπο αρμόδιο για

λειά τους ή εάν έχουν λάβει οδηγίες από το τελευταίο σχετικά με τη χρήση της συ-

– Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Κίνδυνος τραυματισμού! Κίνδυνος ανατροπής, όταν η κλίση του εδά- φους είναι πολύ ανοδική. – Επιτρέπεται η κίνηση προς τα εμπρός σε επιφάνειες με κλίση μόνον έως 18%. Κίνδυνος ανατροπής, όταν το έδαφος είναι

– Οδηγείτε το μηχάνημα μόνο σε σταθερό

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη.

ανοδική κλίση, εγκάρσια προς τη δι- εύθυνση της κίνησης, μπορεί να είναι μόνο έως 18%.

Κίνδυνος τραυματισμού! – Λάβετε υπόψη τις ειδικές υποδείξεις ασφαλείας για βενζινοκίνητα μηχανήμα- τα που περιλαμβάνονται στις οδηγίες

– Δεν επιτρέπεται να σφραγίσετε την εξά- τμιση καυσαερίων. – Μην σκύβετε πάνω από την εξάτμιση και μην την αγγίζετε (κίνδυνος εγκαυμά-

– Μην αγγίζετε ή πιάνετε τον κινητήρα (κίνδυνος εγκαυμάτων).

τη λειτουργία του μηχανήματος σε κλειστούς χώρους, πρέπει να έχετε προβλέψει επαρκή αερισμό και καλή εξαγωγή των καυσαερίων (κίνδυνος δη- λητηρίασης). – Τα καυσαέρια είναι δηλητηριώδη, βλα- βερά για την υγεία και δεν πρέπει να ει- σέρχονται στο αναπνευστικό σύστημα. – Ο κινητήρας χρειάζεται περίπου 3 - 4 δευτερόλεπτα μέχρι να σταματήσει μετά την απενεργοποίησή του. Κατά το διά- στημα αυτό μην πλησιάζετε την περιοχή μετάδοσης κίνησης. – Κατά τη μεταφορά της συσκευής ο κινη- τήρας να είναι απενεργοποιημένος και η συσκευή να είναι καλά στερεωμένη. Χρήση σύμφωνα με τους κα-

Προβλέψιμη κακή χρήση Κατάλληλα δάπεδα Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για το χειρι-

Υποδείξεις ασφαλείας για την κίνη-

Υποδείξεις ασφαλείας για τον κινη- τήρα εσωτερικής καύσης Υποδείξεις ασφαλείας για τη μετα- φορά της συσκευής 166 EL- 3 – Πριν από το καθάρισμα και τη συντήρη- ση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρό- πο λειτουργίας, πρέπει να απενεργο- ποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί της μίζας. – Κατά την εκτέλεση εργασιών στο ηλε- κτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία.

Το καθάρισμα της συσκευής δεν επιτρέ- πεται να γίνεται με λάστιχο ή με ψεκα- σμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών). – Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη- ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές

– Δώστε προσοχή στον έλεγχο ασφαλεί- ας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλ- λόμενες κατά τόπο συσκευές βιομηχανι- κής χρήσης. – Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια. Το μηχανικό σάρωθρο λειτουργεί σύμφωνα με την αρχή του σαρώματος. – Οι πλευρικές βούρτσες (3) καθαρίζουν γωνίες και ακμές της καθαριζόμενης επιφάνειας και προωθούν τους ρύπους στην κυλινδρική βούρτσα. – Η περιστροφική κυλινδρική βούρτσα (4) ωθεί τα απορρίμματα απευθείας στον κάδο απορριμμάτων (5). – Η στροβιλιζόμενη εντός του κάδου σκό- νη διαχωρίζεται από το φίλτρο σκόνης (2) και ο φιλτραρισμένος καθαρός αέ- ρας αναρροφάται μέσω του αναρροφη- τήρα (1). Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

167EL- 4 1 Πίνακας ελέγχου 2 Τιμόνι 3 Μοχλός ρύθμισης καθίσματος 4 Κάθισμα (με διακόπτη επαφής καθί-

5 Επιφάνεια φύλαξης 6 Ράγα συγκράτησης για Homebase 7 Κάλυμμα μηχανής 8 Βενζινοκινητήρας 9 Δεξαμενή καυσίμων 10 Ένδειξη ρεζερβουάρ 11 Διακόπτης αναστολής 12 Οπίσθιος τροχός 13 Κάδοι απορριμμάτων (αμφιτερόπλευρα) 14 Είσοδος στην κυλινδρική σκούπα 15 Εμπρόσθια λωρίδα στεγανοποίησης 16 Πλευρική μονωτική λωρίδα 17 Οπίσθιο άκρο στεγανοποίησης 18 Κυλινδρική βούρτσα 19 Αριστερή πλευρική βούρτσα (προαιρε-

20 Ανύψωση/βύθιση πεντάλ κλαπέτου απορριμμάτων 21 Πρόσθιος τροχός 22 Δεξιά πλευρική βούρτσα 23 Πεντάλ οδήγησης 24 Κλαπέτο υγρού/ξηρού σκουπίσματος 25 Ασφάλειες (πίσω από τη μετωπική

26 Φίλτρο σκόνης 27 Μπαταρία χωρίς ανάγκη συντήρησης 1 Διακόπτης προγράμματος 2 Μετρητής ωρών λειτουργίας 3 Καθάρισμα φίλτρου 4 Κόρνα 5 Διακόπτης ανάφλεξης με κλειδί 6 Κρύα εκκίνηση (Τσοκ)

Κίνδυνος σύνθλιψης κατά το κλείσιμο του καπό του μηχανήματος. Για το λόγο αυτό κατεβάζετε αργά το καπό του μηχανήματος. Πριν την πρώτη ενεργοποίηση, τη συντή- ρηση ή τις εργασίες ρύθμισης πρέπει να ανοίξει το καπάκι της συσκευής. Αγγίξτε το καπάκι της συσκευής από μπροστά και ανοίξτε το μαζί με το κάθι- σμα προς τα πίσω. Ένας ιμάντας ασφαλείας συγκρατεί το καπάκι της συσκευής στην πίσω θέση. Στοιχεία χειρισμού και λειτουργίας Κονσόλα χειρισμού Πριν τη θέση σε λειτουργία Άνοιγμα/κλείσιμο καπό μηχανήματος 168 EL- 5

Κίνδυνος τραυματισμού, κίνδυνος βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βάρος της συσκευής! Μη χρησιμοποιείτε περονοφόρο ανυψωτι- κό όχημα για την εκφόρτωση διότι μπορεί να προκληθούν ζημίες στη μηχανή. Κατά τη μεταφόρτωση της συσκευής χρησιμοποιήστε μια κατάλληλη ράμπα ή ένα γερανό! Εάν η συσκευή παραδίδεται σε παλέτα, πρέπει να κατασκευαστεί μια ράμπα με τις συνοδευτικές σανίδες. Η εκφόρτωση διεξάγεται με τον εξής τρόπο: Σκίστε το πλαστικό τσέρκι και αφαιρέ- στε τη μεμβράνη. Συνδέστε το συσσωρευτή (βλέπε κεφά- λαιο Φροντίδα και συντήρηση). Αφαιρέστε τη στερέωση ιμάντα στα ση- μεία σύνδεσης. Στην κάτω πλευρά της παλέτας είναι βι- δωμένες τέσσερις σανίδες. Ξεβιδώστε αυτές τις σανίδες. Τοποθετήστε τις σανίδες στην ακμή της παλέτας. Ευθυγραμμίστε τις σανίδες κατά τρόπον ώστε να βρίσκονται εμπρός από τους τροχούς της μηχανής. Στερεώστε τις σανίδες με τις βίδες. Τοποθετήστε κάτω από τη ράμπα το καδρόνι που περιλαμβάνεται στη συ- σκευασία για στήριξη. Αφαιρέστε τους ξύλινους τάκους ασφά- λισης των τροχών και τοποθετήστε τους κάτω από τη ράμπα. Κατεβάστε το μηχάνημα από την παλέ- τα χρησιμοποιώντας προς το σκοπό αυτό τη ράμπα. Το μηχάνημα μπορεί να μετακινηθεί με 2

(1) Ωθήστε το μηχάνημα (βλέπε Μετακίνη- ση μηχανικής σκούπας χωρίς αυτοκίνηση). (2) Οδηγήστε το μηχάνημα (βλέπε Μετακί- νηση μηχανικής σκούπας με αυτοκίνηση).

Κίνδυνος τραυματισμού! Πριν τη χρήση του ελεύθερου τροχού πρέπει να ασφαλίσετε τη συσκευή για να μην κυλίσει. – Το σύστημα κίνησης είναι εκτός λει-

– Δεν υπάρχει πια πέδηση.

Κίνδυνος βλάβης στου υδροστατικού συ- στήματος κίνησης άξονα! Σπρώξτε τη μηχανική σκούπα αργά και σε μικρές αποστάσεις. Ανοίξτε το καπό της συσκευής. Θέση μοχλού ελεύθερης κίνησης επάνω - Μπορείτε να ωθήσετε το μηχάνημα. Ασφαλίστε το μοχλό ελεύθερης κίνησης στην επάνω θέση. Υπόδειξη: Εάν ο μοχλός ελεύθερης κί- νησης δεν ασφαλίζει, κινήστε ελαφρά τη συσκευή εμπρός πίσω. Μετά τη μετακίνηση της συσκευής ασφαλίστε το μοχλό ελεύθερης κίνησης στην κάτω θέση. Κλείστε το κάλυμμα της μηχανής. Ανοίξτε το καπό της συσκευής. Θέση ελεύθερου τροχού κάτω - Η συσκευή είναι έτοιμη για κίνηση Ασφαλίστε το μοχλό ελεύθερης κίνησης στην κάτω θέση. Κλείστε το κάλυμμα της μηχανής. Υπόδειξη: Η συσκευή διαθέτει αυτόματο φρένο ακινητοποίησης, το οποίο ενεργο- ποιείται μετά το σβήσιμο του κινητήρα και την εγκατάλειψη του καθίσματος. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Αφαιρέστε το κλειδί από το διακόπτη

Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ελέγξτε τη στάθμη πλήρωσης καυσί- μου στην ένδειξη της δεξαμενής. Ελέγξτε τη στάθμη πλήρωσης του υδραυλικού λαδιού. Ελέγξτε τις πλευρικές βούρτσες. Ελέγξτε το κυλινδρικό σάρωθρο για τυ- χόν φθορά και τυλιγμένες ταινίες. Αδειάστε το δοχείο απορριμμάτων. Ελέγξτε την πίεση στα ελαστικά. Έλεγχος λειτουργικότητας διακόπτη επαφής καθίσματος Ελέγξτε εάν ο διακόπτης αναστολής στον κινητήρα εσωτερικής καύσης βρί- σκεται στη θέση "ΟΝ". Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση.

Κίνδυνος έκρηξης! – Πλήρωση καυσίμου μόνον με σβηστό

– Επιτρέπεται η χρησιμοποίηση μόνο του καυσίμου που αναφέρεται στις οδηγίες λειτουργίας. – Μην ανεφοδιάζεστε με καύσιμα σε κλει- στούς χώρους. – Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. – Φροντίστε να μην ερθει σε επαφή το καύσιμο με καυτές επιφάνειες. 1 Σφράγιστρο ρεζερβουάρ 2 Ένδειξη ρεζερβουάρ 3 Στρόφιγγα καυσίμων Σβήστε τον κινητήρα. Ανοίξτε το καπό της συσκευής. Ελέγξτε τη στάθμη πλήρωσης στην έν- δειξη της δεξαμενής. Η κόκκινη περιοχή δείχνει τη στάθμη πλήρωσης. Ανοίξτε το καπάκι του ρεζερβουάρ. Χρησιμοποιήστε τη χοάνη με φίλτρο. Υποδείξεις εκφόρτωσης Απόβαρο (βάρος μεταφοράς) 265 kg *

• Το βάρος είναι μεγαλύτερο εάν έχουν συνδεθεί πρόσθετα εξαρτήματα. Μετακίνηση της μηχανικής σκού- πας χωρίς αυτοκίνηση Μετακίνηση της μηχανικής σκού- πας με αυτοκίνηση Έναρξη λειτουργίας Γενικές υποδείξεις Πριν την εκκίνηση/τον έλεγχο ασφα-

Εργασίες συντήρησης Ανεφοδιασμός 169EL- 6 Ανεφοδιάστε με "απλή βενζίνη". Πλήρωση κενής δεξαμενής περ. 5 λί-

Σκουπίστε το υπερχειλισμένο καύσιμο, αφαιρέστε τη χοάνη και κλείστε την τάπα του ρεζερβουάρ. Κλείστε το κάλυμμα της μηχανής.

Κίνδυνος βλάβης στο σύστημα κίνησης! Πριν από κάθε διαδρομή να ελέγχεται, εάν ο μοχλός ελεύθερης κίνησης βρίσκεται στην

Οι οπές αναρρόφησης αέρα πίσω από το κάθισμα του οδηγού δεν πρέπει να καλύ- πτονται. Δεν πρέπει να τοποθετούνται αντι- κείμενα δίπλα ή πίσω από το κάθισμα. Τραβήξτε το μοχλό ρύθμισης καθίσμα- τος προς τα μέσα. Μετακινήστε το κάθισμα, αφήστε ελεύ- θερο το μοχλό και ασφαλίστε τον. Ελέγξτε τη σταθερότητα της θέσης, με- τακινώντας την εμπρός πίσω. Υπόδειξη: Το μέγιστο επιτρεπόμενο φορτίο της επιφάνειας φύλαξης ανέρχεται σε 20 kg. Φροντίστε για την ασφαλή στερέωση του φορτίου. 1 Οδήγηση Οδήγηση στον τόπο εργασίας. Το κυλινδρικό σάρωθρο και οι πλευρι- κές σκούπες ανυψώνονται. 2 Σάρωση με την κυλινδρική βούρτσα Η κυλινδρική βούρτσα κατεβαίνει. 3 Σάρωση με κύλινδρο σάρωσης και πλευρική σκούπα Ο κύλινδρος σάρωσης και οι πλευρικές σκούπες κατεβαίνουν. Υπόδειξη: Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Το μηχά- νημα απενεργοποιείται, όταν εγκαταλειφθεί το κάθισμα του οδηγού. Υπόδειξη: Εάν ο διακόπτης επαφής του καθίσματος έχει απενεργοποιήσει το μηχά- νημα, περιστρέψετε το κλειδί της μίζας στη θέση "0", για να αποτρέψετε την αποφόρτι- ση της μπαταρίας. Ανοίξτε το καπό της συσκευής. Ελέγξτε εάν ο διακόπτης αναστολής στον κινητήρα εσωτερικής καύσης βρί- σκεται στη θέση "ΟΝ". Ανοίξτε τη στρόφιγγα καυσίμων. Κλείστε το κάλυμμα της μηχανής. Καθίστε στο κάθισμα του οδηγού. ΜΗ χρησιμοποιήσετε το πεντάλ κίνησης. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Μόνο υπό ψυχρές ή υγρές καιρικές συνθήκες: Τραβήξτε το μοχλό του τσοκ προς τα πάνω. Μόλις λειτουργήσει ο κι- νητήρας, πιέστε το μοχλό του τσοκ προς τα κάτω. Γυρίστε το κλειδί της μίζας στη θέση 1. Μόλις ενεργοποιηθεί το μηχάνημα, αφήστε το κλειδί της μίζας. Υπόδειξη: Μην ενεργοποιείτε ποτέ τη μίζα για περισσότερο από 10 δευτερόλεπτα. Πριν από τη νέα ενεργοποίηση της μίζας περιμένετε 10 δευτερόλεπτα τουλάχιστον.

Πατάτε πάντα αργά και προσεκτικά το πε- ντάλ οδήγησης. Μην αλλάζετε απότομα κί- νηση πίσω-εμπρός και μην κάνετε απότομη

1 Πεντάλ οδήγησης "εμπρός" 2 Πεντάλ οδήγησης "όπισθεν" Πιέστε σιγά σιγά το πεντάλ οδήγησης

Κίνδυνος τραυματισμού! Κατά την όπισθεν οδήγηση είναι δυνατό να προκύψει κίνδυ- νος για τρίτους. Ζητήστε οδηγίες, εάν είναι απαραίτητο. Πιέστε σιγά σιγά το πεντάλ οδήγησης

– Με τα πεντάλ οδήγησης μπορείτε να ρυθμίζετε αδιαβάθμητα την ταχύτητα. – Αποφύγετε την απότομη ενεργοποίηση του πεντάλ επειδή μπορούν να προκλη- θούν βλάβες στο υδραυλικό σύστημα. – Όταν μειώνεται η απόδοση σε ανηφορι- κές κλίσεις αφήνετε λίγο το πεντάλ οδή-

Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητο-

Μην περνάτε πάνω από αντικείμενα και ελεύθερα εμπόδια και μην τα σπρώχνετε. Είναι δυνατή η αργή και προσεκτική δι- έλευση πάνω από σταθερά εμπόδια έως 5 cm. Η διέλευση πάνω από σταθερά εμπό- δια άνω των 5 cm είναι δυνατή μόνο με κατάλληλη ράμπα.

Κίνδυνος τραυματισμού! Όταν είναι ανοιχτό το κλαπέτο μεγάλων απορριμμάτων, μπο- ρεί ο κύλινδρος σκουπίσματος να εκτοξεύ- σει πέτρες ή χαλίκια προς τα εμπρός. Προσέχετε ώστε να μην υπάρχει κίνδυνος για άλλα άτομα, ζώα ή αντικείμενα.

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης

Για να αποφύγετε φθορά του δαπέδου, μη λειτουργείτε το μηχάνημα για πολύ στο ίδιο

Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδή- γησης πρέπει να προσαρμόζεται στις εκά- στοτε συνθήκες. Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων. Υπόδειξη: Κατά τον καθαρισμό επιφανει- ών, κατεβάστε μόνο τον κύλινδρο σκουπί-

Υπόδειξη: Για καθαρισμό σε άκρες, χαμη- λώνετε επιπρόσθετα και τα πλευρικά σά-

Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 2. Η κυλινδρική βούρτσα κατεβαίνει. Υπόδειξη: Ο κύλινδρος σάρωσης ενεργο- ποιείται αυτόματα.

Ρύθμιση καθίσματος οδηγού Επιφάνεια φύλαξης Επιλογή προγραμμάτων Εκκίνηση της μηχανής Άνοιγμα της στρόφιγγας καυσίμου Ενεργοποίηση της μηχανής Οδήγηση της μηχανής Κίνηση προς τα εμπρός

Κίνηση προς τα πίσω Συμπεριφορά οδήγησης

Υπερκέραση εμποδίων Λειτουργία σάρωσης Σάρωση με κύλινδρο σάρωσης 170 EL- 7 Υπόδειξη: Για το σκούπισμα μεγάλων αντικειμένων ύψους μέχρι 50 mm, π.χ. πα- κέτα τσιγάρων, θα πρέπει να ανασηκώσετε για λίγο τη θυρίδα μεγάλων απορριμμάτων. Ανυψώστε το κλαπέτο απορριμμάτων: Πατήστε προς τα εμπρός και κρατήστε το πατημένο το πεντάλ κλαπέτου απορ-

Για να χαμηλώσετε το κλαπέτο απελευ- θερώστε το πεντάλ. Υπόδειξη: Το καλύτερο δυνατό αποτέ- λεσμα καθαρισμού επιτυγχάνεται μόνο όταν είναι κατεβασμένη εντελώς η θυρί- δα μεγάλων απορριμμάτων. Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 3. Οι δύο πλευρικές σκού- πες και ο κύλινδρος σάρωσης χαμηλώ-

Υπόδειξη: Ο κύλινδρος σκουπίσματος και το πλευρικό σάρωθρο εκκινούνται

Κλείστε τη θυρίδα υγρής/ξηρής λειτουρ-

Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουρ-

Υπόδειξη: Έτσι αποτρέπεται η εμπλο- κή του συστήματος φίλτρου. Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουργίας. Υπόδειξη: Έτσι προστατεύεται το φίλ- τρο από την υγρασία. Η συσκευή διαθέτει αυτόματο καθαρισμό

Ελέγχετε περιστασιακά το ενσωματω- μένο φίλτρο σκόνης για ρύπους. Αντι- καταστήστε το φίλτρο, εάν είναι πολύ λερωμένο ή ελαττωματικό. Υπόδειξη: Πριν ανοίξετε ή αδειάσετε το δο- χείο ρύπων, περιμένετε τουλάχιστον 1 λε- πτό μετά την απενεργοποίηση της συσκευής. Με αυτό τον τρόπο θα κατακαθί- σει η σκόνη. Ανασηκώστε ελαφρά το δοχείο ρύπων και τραβήξτε το. Αδειάστε το δοχείο απορριμμάτων. Σπρώξτε προς τα μέσα το δοχείο ρύ- πων μέχρι να κλειδώσει. Αδειάστε το απέναντι δοχείο ρύπων. Υπόδειξη: Το φίλτρο σκόνης καθαρίζεται αυτόματα μετά την απενεργοποίηση της συσκευής. Περιμένετε περ. 2 λεπτά πριν ανοίξετε το καπάκι ης συσκευής. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η πλευρική και η κυλινδρική βούρτσα ανυψώνο-

Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ανοίξτε το καπό της συσκευής. Κλείστε τη στρόφιγγα καυσίμου. Κλείστε το κάλυμμα της μηχανής.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Κατά τη μεταφόρτωση της συσκευής, ο μο- χλός ελεύθερης κίνησης πρέπει να βρίσκε- ται στην κάτω θέση. Μόνο στη θέση αυτή βρίσκονται σε λειτουργική ετοιμότητα το σύ- στημα μετάδοσης κίνησης και το φρένο ακι- νητοποίησης. Σε ανηφορικές ή κατηφορικές κλίσεις η συσκευή πρέπει να κινείται πάντα με αυτοκίνηση. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Αδειάστε τη δεξαμενή καυσίμων. Ασφαλίστε τη μηχανή με τάκους στους

Ασφαλίστε το μηχάνημα με ιμάντες ή

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Υπόδειξη: Λάβετε υπόψη τα σημάδια για τα σημεία στερέωσης στο πλαίσιο (σύμβο- λα αλυσίδας). Για φόρτωμα και ξεφόρτωμα, η συσκευή επιτρέπεται να βρίσκεται σε επι- φάνειες με ανωφέρεια μόνο μέχρι 18%.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Όταν το μηχανικό σάρωθρο δεν χρησιμο- ποιείται για μεγάλο χρονικό διάστημα, λά- βετε υπόψη τα εξής σημεία: Γεμίστε εντελώς το ρεζερβουάρ και κλείστε τη στρόφιγγα καυσίμου. Αλλαγή λαδιών κινητήρα Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα και οι πλευρικές βούρτσες ανυψώνονται ώστε να μην προκληθούν ζημίες στην τρίχα. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ξεβιδώστε το μπουζί και προσθέστε περίπου. 3 cm

λάδι στις οπές των μπουζιών. Αφήστε τον κινητήρα να πε- ριστραφεί επανειλημμένα χωρίς μπου- ζί. Βιδώστε το μπουζί. Καθαρίστε το μηχανικό σάρωθρο εσω- τερικά και εξωτερικά. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Σταθμεύστε τη μηχανή σε ασφαλές και στεγνό μέρος. Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει. Αποσυνδέστε το συσσωρευτή. Φορτίζετε το συσσωρευτή ανά διαστή- ματα περ. 2 μηνών. Σάρωση με ανυψωμένο κλαπέτο απορ-

Σάρωση με πλευρικές βούρτσες Σάρωση στεγνών δαπέδων Σάρωση ινωδών και ξηρών ρύπων (π.χ. ξερό γρασίδι, άχυρο) Σάρωση υγρών ή βρεγμένων δαπέδων Καθάρισμα φίλτρου

Άδειασμα του κάδου απορριμμάτων Απενεργοποίηση της μηχανής Κλείσιμο της στρόφιγγας καυσίμου

Διακοπή της λειτουργίας 171EL- 8 Πριν από το καθάρισμα και τη συντήρη- ση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρόπο λειτουργίας, πρέπει να απενερ- γοποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί της μίζας. Κατά την εκτέλεση εργασιών στο ηλε- κτρικό σύστημα πρέπει να αποσυνδέε- τε τη μπαταρία. – Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυ- πηρέτησης πελατών ή από εξειδικευμέ- νο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προ- διαγραφές ασφαλείας. – Τα προσαρμοζόμενα ανά τόπους επαγ- γελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701. – Χρήση μόνο με τους κυλίνδρους σκου- πίσματος/πλευρικές βούρτσες που δια- θέτει η μηχανή ή με αυτά που προβλέπονται στις Οδηγίες λειτουργί- ας. Η χρήση άλλων κυλίνδρων σκουπί- σματος/πλευρικών βουρτσών ενδέχεται να επηρεάσει αρνητικά την ασφάλεια. – Η μπαταρία που χρησιμοποιείται στη συσκευή δεν χρειάζεται συντήρηση.

Κίνδυνος βλάβης! Το καθάρισμα της συ- σκευής δεν επιτρέπεται να γίνεται με λάστι- χο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζη-

Μην χρησιμοποιείτε ισχυρά και σκληρά απορρυπαντικά.

Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτι-

Ανοίξτε το καπό της συσκευής. Καθαρίστε τη μηχανή με πεπιεσμένο

Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Κλείστε το κάλυμμα της μηχανής. Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Λάβετε υπόψη τη λίστα επιθεώρησης! Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη συ-

Υπόδειξη: Όλες οι εργασίες σέρβις και συ- ντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδι- κευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher. Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης. Καθημερινή συντήρηση: Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ελέγξτε την πίεση στα ελαστικά. Ελέγξτε τη στάθμη πλήρωσης του υδραυλικού λαδιού. Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού. Έλεγχος λειτουργικότητας διακόπτη επαφής καθίσματος Εβδομαδιαία συντήρηση: Ελέγξτε τη στεγανότητα του συστήμα- τος αγωγών καυσίμων. Ελέγξτε το φίλτρο αέρος. Ελέγξτε την απρόσκοπτη κίνηση των κι- νητών τμημάτων. Ελέγξτε τις ρυθμίσεις και τις φθορές των στεγανοποιητικών παρεμβυσμάτων στο σημείο σάρωσης. Ελέγξτε το φίλτρο σκόνης και, εάν είναι αναγκαίο, καθαρίστε το πλαίσιο του

Συντήρηση κάθε 100 ώρες λειτουργίας: Αλλαγή λαδιών κινητήρα (πρώτη αλλα- γή μετά από 20 ώρες λειτουργίας). Ελέγξτε το μπουζί. Ελέγξτε την τάση, το βαθμό φθοράς και τη λειτουργία των ιμάντων μετάδοσης κίνησης (τραπεζοειδής ιμάντας και κυ- κλικός ιμάντας). Καθαρίστε το φίλτρο αέρα. Συντήρηση λόγω φθοράς: Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα. Αντικαταστήστε την κυλινδρική βούρτσα. Αντικαταστήστε τις πλευρικές βούρτσες. Υπόδειξη: Προς διαφύλαξη των εγγυητι- κών αξιώσεων, κατά τη διάρκεια του χρό- νου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης. Συντήρηση μετά 20 ώρες λειτουργίας: Διεξαγωγή της πρώτης επιθεώρησης. Συντήρηση κάθε 100 ώρες λειτουργίας Δώστε εντολή να εκτελεστούν οι εργα- σίες συντήρησης σύμφωνα με τη λίστα επιθεώρησης. Συντήρηση κάθε 200 ώρες λειτουργίας Δώστε εντολή να εκτελεστούν οι εργα- σίες συντήρησης σύμφωνα με τη λίστα επιθεώρησης. Συντήρηση κάθε 300 ώρες λειτουργίας Δώστε εντολή να εκτελεστούν οι εργα- σίες συντήρησης σύμφωνα με τη λίστα επιθεώρησης.

Κίνδυνος τραυματισμού! Ο κινητήρας χρειάζεται περίπου 3 - 4 δευτε- ρόλεπτα μέχρι να σταματήσει μετά την απε- νεργοποίησή του. Κατά το διάστημα αυτό μην πλησιάζετε την περιοχή μετάδοσης κί-

Κίνδυνος εγκαυμάτων! Πριν από κάθε εργασία συντήρησης και επισκευής αφήνετε τη μηχανή να κρυώσει

Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστατέψτε το έδαφος και αποσύρετε παλιά λάδια με οι- κολογικό τρόπο. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Αφήστε τη συσκευή να κρυώσει επαρκώς. Για ορισμένες εργασίες συντήρησης (π.χ. αντικατάσταση μπαταρίας) είναι απαραίτη- το να αφαιρεθεί προηγουμένως η πίσω

Ανοίξτε το καπό της συσκευής. 1 Κοχλίες ελαστικού σωλήνα αναρροφη-

2 Κοχλίες πίσω επένδυσης Χαλαρώστε 2 κοχλίες στον ελαστικό σωλήνα απορροφητήρα και τραβήξτε τον ελαστικό σωλήνα. Χαλαρώστε και τους 6 κοχλίες αριστερά, δεξιά και πίσω στην πίσω επένδυση. Κλείστε το κάλυμμα της μηχανής. Φροντίδα και συντήρηση Γενικές υποδείξεις

Εσωτερικός καθαρισμός της συσκευής Εξωτερικός καθαρισμος της μηχανής Διαστήματα συντήρησης Συντήρηση από τον πελάτη Συντήρηση από την υπηρεσία εξυπηρέ- τησης πελατών Εργασίες συντήρησης Γενικές υποδείξεις ασφαλείας Προετοιμασία Αφαίρεση της πίσω επένδυσης 172 EL- 9 1 Επένδυση πίσω μέρους 2 Μπαταρία Αφαιρέστε την πίσω επένδυση μαζί με τον ελαστικό σωλήνα αναρροφητήρα τραβώντας προς τα πίσω. Κατά την τοποθέτηση της πίσω επένδυ- σης, η ταινία συγκράτησης πρέπει να βρίσκεται πάντα πάνω από το γωνιακό

Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προει- δοποιητικές υποδείξεις:

Κίνδυνος έκρηξης! Μην τοποθετείτε εργα- λεία ή παρόμοια αντικείμενα πάνω στη μπα- ταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

Κίνδυνος τραυματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

Κίνδυνος πυρκαγιάς και έκρηξης! – Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. – Οι χώροι μέσα στους οποίους φορτίζο- νται οι συσσωρευτές πρέπει να αερίζο- νται καλά, διότι κατά τη φόρτιση δημιουργείται εκρηκτικό αέριο.

Κίνδυνος τραυματισμού από οξέα! – Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό. – Μετά, επισκεφθείτε αμέσως το γιατρό. – Πλύνετε με νερό την ακάθαρτη στολή. – Αλλάξτε ρουχισμό. Αφαιρέστε την επένδυση του πίσω μέρους. Βλ. κεφάλαιο "Εργασίες συντήρησης/ Αφαίρεση πίσω επένδυσης". Τοποθετήστε το συσσωρευτή στη βάση

Υπόδειξη: Λάβετε υπόψη την κατεύ- θυνση τοποθέτησης όσον αφορά τις συνδέσεις των πόλων! Συνδέστε τον ακροδέκτη πόλου (κόκκι- νο καλώδιο) στο θετικό πόλο (+). Συνδέστε τον ακροδέκτη πόλου στον αρνητικό πόλο (-). Υπόδειξη: Ελέγξτε εάν οι πόλοι της μπατα- ρίας και οι ακροδέκτες των πόλων έχουν επαρκές προστατευτικό γράσο.

Κίνδυνος τραυματισμού! Τηρείτε τους κανο- νισμούς ασφαλείας κατά το χειρισμό των μπαταριών. Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Φορτίστε τη μπαταρία μόνο με κατάλληλη συσκευή φόρτισης. Αποσυνδέστε το συσσωρευτή. Συνδέστε τον αγωγό θετικού πόλου του φορτιστή με την υποδοχή θετικού πό- λου του συσσωρευτή. Συνδέστε τον αγωγό αρνητικού πόλου του φορτιστή με την υποδοχή αρνητι- κού πόλου του συσσωρευτή. Συνδέστε το φις στην πρίζα και ανάψτε το φορτιστή. Υπόδειξη: Όταν η μπαταρία φορτιστεί, αποσυνδέστε το φορτιστή πρώτα από την πρίζα και μετά από τη μπαταρία. Αφαιρέστε την επένδυση του πίσω μέ-

Αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο (-). Αποσυνδέστε τον ακροδέκτη από το θε- τικό πόλο (+). Αφαιρέστε τη μπαταρία από την υποδοχή. Οι μεταχειρισμένες μπαταρίες πρέπει να διατίθενται με οικολογικό τρόπο σύμ- φωνα με την οδηγία 91/ 157 ΕΟΚ ή τους εκάστοτε εθνικούς κανονισμούς. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Συνδέστε τη συσκευή μέτρησης της πί- εσης του αέρα στη βαλβίδα των ελαστι-

Ελέγξτε την πίεση αέρα και αν χρειαστεί διορθώστε την πίεση. Για την επιτρεπόμενη πίεση αέρα στα ελαστικά, βλ. κεφάλαιο Τεχνικά χαρα- κτηριστικά. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Αφαιρέστε το κλειδί από το διακόπτη

Ελέγξτε τη σταθερότητα του εδάφους. Ασφαλίστε τη συσκευή ώστε να μην μπορεί να κυλήσει. Τοποθετήστε το γρύλο στο αντίστοιχο σημείο υποδοχής του μπροστινού ή του πίσω τροχού. Υποδείξεις ασφαλείας για τους συσσω-

Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος! Να φοράτε προστατευτικά γυα-

Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές! Κίνδυνος έκρηξης! Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα! Κίνδυνος τραυματισμού από

Πρώτες βοήθειες! Προειδοποιητική παρατήρηση!

Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων! Εγκατάσταση και σύνδεση του συσσω-

Φόρτιση του συσσωρευτή Αφαίρεση της μπαταρίας Ελέγξε την πίεση αέρα των ελαστικών Αντικατάσταση τροχού 173EL- 10

Χρησιμοποιήστε τον κατάλληλο κοινό γρύλο. Με ένα κατάλληλο εργαλείο λύστε τα παξιμάδια των τροχών περίπου κατά 1 περιστροφή. Αντικατάσταση οπίσθιου τροχού 1 Άξονας 2 Οπίσθιος τροχός 3 Έλασμα ασφαλείας 4 Ροδέλα ασφάλισης Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων στην αντίστοιχη πλευρά. Ανυψώστε τη μηχανή με γρύλο. Αφαιρέστε τη ροδέλα και το έλασμα

Αφαιρέστε τον τροχό. Αναθέστε την επισκευή του ελαττωματι- κού τροχού σε ένα ειδικευμένο συνερ-

Σπρώξτε τον τροχό στον άξονα μέσα μέχρι τέρμα. Τοποθετήστε το έλασμα και τη ροδέλα

Χαμηλώστε τη μηχανή με το γρύλο. Σπρώξτε προς τα μέσα το δοχείο ρύ- πων μέχρι να κλειδώσει. Αντικατάσταση πρόσθιου τροχού 1 Πρόσθιος τροχός 2 Περικόχλιο 3 Υποδοχή Ανυψώστε τη μηχανή με γρύλο. Χαλαρώστε τα δύο περικόχλια του άξο- να του τροχού κατά 1-2 περιστροφές. Για το λύσιμο, ίσως χρειαστεί να κρατή- σετε αντίσταση με ένα δεύτερο κλειδί. Αφαιρέστε τον τροχό μαζί με τον άξονα. Αναθέστε την επισκευή του ελαττωματι- κού τροχού σε ένα ειδικευμένο συνεργείο. Βιδώστε σφιχτά τον επιδιορθωμένο πρόσθιο τροχό μαζί με τον άξονα και το περικόχλιο στην υποδοχή. Χαμηλώστε τη μηχανή με το γρύλο.

Κίνδυνος εγκαυμάτων από καυτές επιφά-

Αφήστε τον κινητήρα να κρυώσει. Διενεργήστε έλεγχο της στάθμης του λα- διού στον κινητήρα, το λιγότερο 5 λεπτά μετά τη διακοπή της λειτουργίας του. Ανοίξτε το καπό της συσκευής. 1 Ελαστικός σωλήνας εκροής λαδιού 2 Ράβδος μέτρησης στάθμης λαδιού Ξεβιδώστε τη ράβδο ένδειξης της στάθ- μης λαδιού. Σκουπίστε και εισάγετε τη ράβδο μέτρη- σης στάθμης λαδιού (χωρίς να την πε- ριστρέψετε). Τραβήξτε ξανά τη ράβδο ένδειξης στάθ- μης λαδιού και ελέγξτε τη στάθμη. – Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX". – Εάν η στάθμη λαδιού βρίσκεται κάτω από την ένδειξη „MIN", συμπληρώστε λάδι κινητήρα. – Μην γεμίζετε τον κινητήρα πάνω από την ένδειξη „MAX". Γεμίστε το στόμιο πλήρωσης λαδιού με λάδι μηχανής. Υπόδειξη: Για την πλήρωση λαδιού κι- νητήρα, χρησιμοποιήστε ένα βοηθητικό μέσο, όπως την κυρτή χοάνη ή την αντλία αλλαγής λαδιού 6.491-538. Σχετικά με τον τύπο λαδιού, βλ. κεφά- λαιο Τεχνικά χαρακτηριστικά. Περιμένετε τουλάχιστον 5 λεπτά. Αν η στάθμη λαδιού κινητήρα είναι σω- στή, βιδώστε τη ράβδο ένδειξης.

Κίνδυνος εγκαυμάτων από το καυτό λάδι! Αφήστε τον κινητήρα να κρυώσει. Ανοίξτε το καπό της συσκευής. Έχετε διαθέσιμο ένα δοχείο συλλογής για τουλάχιστον 1 λίτρα λάδι. Ξεβιδώστε τον κοχλία σφράγισης από τον ελαστικό σωλήνα απορροής λαδιού και αφήστε το λάδι να εκρεύσει. Βιδώστε και σφίξτε ξανά τον κοχλία

Ξεβιδώστε τη ράβδο ένδειξης της στάθ- μης λαδιού. Γεμίστε το στόμιο πλήρωσης λαδιού με λάδι μηχανής. Σχετικά με τον τύπο και την ποσότητα πλήρωσης του λαδιού, βλ. κεφάλαιο Τε- χνικά χαρακτηριστικά. Περιμένετε τουλάχιστον 5 λεπτά. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Αν η στάθμη λαδιού κινητήρα είναι σω- στή, βιδώστε τη ράβδο ένδειξης. Διαθέστε το χρησιμοποιημένο λάδι σε ένα ενδεδειγμένο σημείο συλλογής.

Κίνδυνος εγκαυμάτων από καυτές επιφά-

Αφήστε τον κινητήρα να κρυώσει. 1 Κοχλίας πεταλούδα 2 Περίβλημα φίλτρου αέρα 3 Εξάρτημα φίλτρου Ξεβιδώστε τον κοχλία-πεταλούδα. Αφαιρέστε το περίβλημα του φίλτρου

Αφαιρέστε το σετ φίλτρου. Καθαρίστε το εσωτερικό του περιβλή- ματος του φίλτρου αέρος. Καθαρίστε ή αντικαταστήστε με και- νούργιο το στοιχείο φίλτρου. Τοποθετήστε το στοιχείο φίλτρου. Τοποθετήστε το περίβλημα του φίλτρου αέρος και στερεώστε το με τον κοχλία-

Κίνδυνος τραυματισμού! Μην τραβάτε το βύσμα του σπινθηριστή με το χέρι. 1 Αγωγός υποπίεσης 2 Βύσμα μπουζί 3 Περίβλημα Τραβήξτε τον αγωγό αποσυμπίεσης από το περίβλημα. Βγάλτε το βύσμα του σπινθηριστή χρη- σιμοποιώντας ένα κατάλληλο εργαλείο/

ZΞεβιδώστε το μπουζί και καθαρίστε το. Βιδώστε καθαρό ή νέο μπουζί. Τοποθετήστε το φις του μπουζιού. Τοποθετήστε ξανά τον αγωγό αποσυ- μπίεσης στο περίβλημα. Ροπή σύσφιξης (Nm) 56 Nm Ελέγξτε τη στάθμου του λαδιού του κινη- τήρα και συμπληρώστε Αλλαγή λαδιών κινητήρα Αντικατάσταση φίλτρου αέρος Καθαρίστε ή αντικαταστήστε το μπουζί 174 EL- 11

Κίνδυνος εγκαυμάτων από καυτές επιφά-

Ο έλεγχος αυτός επιτρέπεται να γίνεται μόνο όταν είναι ζεστός ο κινητήρας. Ανοίξτε το καπό της συσκευής. 1 Δεξαμενή εκτόνωσης 2 Στάθμη λαδιού MAX 3 Στάθμη λαδιού MIN Ελέγξτε τη στάθμη λαδιού στο δοχείο εξισορρόπησης. Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "Max" και "Min". Εάν λείπει υδραυλικό λάδι: Αφαιρέστε το καπάκι από το δοχείο εξι- σορρόπησης και συμπληρώστε υδραυ-

Σχετικά με τον τύπο λαδιού, βλ. κεφά- λαιο Τεχνικά χαρακτηριστικά. Κλείστε το κάλυμμα. Ελέγξτε την πίεση στα ελαστικά. Ανυψώστε τις πλευρικές βούρτσες. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Χαμηλώστε την πλευρική βούρτσα και αφήστε την να περιστραφεί για λίγο. Ανυψώστε τις πλευρικές βούρτσες. Μετακινήστε τη μηχανή προς τα πίσω. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ελέγξτε τον καθρέφτη σκουπίσματος. Το κάτοπτρο σκουπίσματος πρέπει να έχει πλάτος 40 -50 mm Υπόδειξη: Με τη βοήθεια της αιωρούμενης έδρασης του πλευρικού σαρώθρου το κά- τοπτρο σάρωσης ρυθμίζεται αυτόματα ανάλογα με τη φθορά των τριχών. Εάν η φθορά είναι πολύ μεγάλη, πρέπει να αντι- κατασταθεί το πλευρικό σάρωθρο. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Οι πλευρικές βούρτσες ανυψώνονται. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. 1 Πλευρική σκούπα 2 Πεταλούδα (στερέωση) Ξεβιδώστε την πεταλούδα στην κάτω πλευρά και αφαιρέστε την πλαϊνή σκού- πα προς τα κάτω. Όποτε χρειάζεται, καθαρίζετε την υπο-

Συνδέστε τη νέα πλαϊνή σκούπα (προ- σέξτε τις στερεώσεις) και στερεώστε με την πεταλούδα. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Υπόδειξη: Με τη βοήθεια της αιωρούμενης έδρασης του κυλίνδρου σάρωσης το κάτο- πτρο σάρωσης ρυθμίζεται αυτόματα ανά- λογα με τη φθορά των τριχών. Εάν η φθορά είναι πολύ μεγάλη, πρέπει να αντικαταστα- θεί ο κύλινδρος σκουπίσματος. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα και οι πλευρικές βούρτσες ανυψώνονται. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Χαμηλώστε τον κύλινδρο σκουπίσμα- τος και αφήστε τον να περιστραφεί για λίγο χρόνο. Ανυψώστε τον κύλινδρο σκουπίσματος. Πατήστε και κρατήστε πατημένο το πε- ντάλ ανύψωσης του κλαπέτου απορ-

Μετακινήστε τη μηχανή προς τα πίσω. Ελέγξτε τον καθρέφτη σκουπίσματος. Το κάτοπτρο σάρωσης σχηματίζει ομοι- όμορφο ορθογώνιο, με πλάτος που κυ- μαίνεται μεταξύ 50 -70 mm. Η αντικατάσταση είναι απαραίτητη σε περί- πτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της

Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων στην αριστερή πλευρά. 1 Κοχλίας 2 Πλευρική επένδυση Χαλαρώστε τον κοχλία στερέωσης στην αριστερή πλευρική επένδυση. Αφαιρέστε την πλευρική επένδυση. 1 Ελατήριο Κρεμάστε το ελατήριο έλξης. Ελέγξτε τη στάθμη λαδιού του υδραυλι- κού συστήματος και συμπληρώστε λάδι Ελέγξτε τον καθρέφτη σκουπίσματος στις πλευρικές βούρτσες Αντικατάσταση πλευρικής βούρτσας Έλεγχος της κυλινδρικής βούρτσας Έλεγχος του κατόπτρου του κυλίνδρου

Αντικατάσταση της κυλινδρικής βούρ-

175EL- 12 1 Κοχλίας στερέωσης στη μονάδα υποπί-

2 Περικόχλιο στερέωσης στη θυρίδα ογκωδών ρύπων 3 Κοχλίας του βραχίονα κυλίνδρου σάρωσης Ξεβιδώστε τον κοχλία συγκράτησης της μονάδας υποπίεσης και απασφαλίστε

Ξεβιδώστε το περικόχλιο συγκράτησης της θυρίδας ογκωδών ρύπων και αφαι- ρέστε τη θυρίδα ογκωδών ρύπων. Ξεβιδώστε τη βίδα στο βραχίονα της κυ- λινδρικής βούρτσας. 1 Κάλυμμα 2 Κύλινδρος σκουπίσματος Ωθήστε το κάλυμμα του κυλίνδρου σάρω- σης προς τα αριστερά και αφαιρέστε το. Αφαιρέστε την κυλινδρική βούρτσα. Εισάγετε την καινούργια κυλινδρική βούρτσα στο κιβώτιο κυλινδρικής βούρ- τσας και στερεώστε την στον κινητήριο

Υπόδειξη: Κατά την τοποθέτηση του νέου κυλίνδρου σκουπίσματος, προ- σέξτε τη θέση της βούρτσας. Τοποθέτηση της κυλινδρικής βούρτσας στην κατεύθυνση οδήγησης Τοποθετήστε το κάλυμμα της κυλινδρι- κής βούρτσας. Βιδώστε τον κοχλία και το περικόχλιο

Αναρτήστε το ελατήριο έλξης. Βιδώστε την πλευρική επένδυση. Εισάγετε τα δοχεία ρύπων στις δύο πλευρές και ασφαλίστε τα. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Λύστε τους κοχλίες στερέωσης της πλευρικής επένδυσης και στις δύο

Αφαιρέστε τις πλευρικές επενδύσεις της

Μετωπικό στεγανοποιητικό παρέμ-

Χαλαρώστε λίγο τα παξιμάδια στερέω- σης του μετωπικού στεγανοποιητικού παρεμβύσματος (1). Ξεβιδώστε τα για την αντικατάσταση. Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα χωρίς να σφίξετε ακόμη τα παξιμάδια. Ευθυγραμμίστε το στεγανοποιητικό πα-

Η απόσταση της μονωτικής λωρίδας από το έδαφος πρέπει να ρυθμιστεί έτσι ώστε να αναδιπλώνεται προς τα πίσω με ιχνηλάτηση 10 -15 mm. Σφίξτε τα παξιμάδια. Λαστιχένια λωρίδα Σε περίπτωση φθοράς αντικαταστήστε το. Ξεβιδώστε τα περικόχλια συγκράτησης της λωρίδας στεγανοποίησης (2). Βιδώστε τη νέα λωρίδα στεγανοποίησης. Οπίσθιο στεγανοποιητικό παρέμβυ-

Η απόσταση του στεγανοποιητικού πα- ρεμβύσματος από το έδαφος πρέπει να ρυθμιστεί κατά τρόπον ώστε αυτό να αναδιπλώνεται προς τα πίσω με περι- θώριο 5 -10 mm. Σε περίπτωση φθοράς αντικαταστήστε το. Ξεβιδώστε τα παξιμάδια στερέωσης της οπίσθιας λωρίδας στεγανοποίησης(3). Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα. Πλευρικά στεγανοποιητικά παρεμ-

Χαλαρώστε λίγο τα παξιμάδια στερέω- σης του πλευρικού στεγανοποιητικού παρεμβύσματος. Ξεβιδώστε τα για την αντικατάσταση. Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα χωρίς να σφίξετε ακόμη τα παξιμάδια. Τοποθετήστε από κάτω ένα υπόστρω- μα πάχους 1 -3 mm για να ρυθμίσετε την απόσταση από το δάπεδο. Ευθυγραμμίστε το στεγανοποιητικό πα-

Σφίξτε τα παξιμάδια. Βιδώστε τις πλευρικές επενδύσεις. Εισάγετε τα δοχεία ρύπων στις δύο πλευρές και ασφαλίστε τα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος για την υγεία! Πριν από την έναρξη της διαδικασίας αλλαγής φίλτρου σκόνης αδειάστε τον κάδο απορριμμάτων. Κατά την εκτέλεση εργασιών στο σύστημα του φίλτρου χρησιμοποιείτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τις προδιαγρα- φές ασφαλείας για το χειρισμό λεπτόκ- κοκης σκόνης. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Ανοίξτε το καπό της συσκευής. Ξεβιδώστε τους κοχλίες. Πιέστε το πλαίσιο στήριξης του φίλτρου προς τα πάνω και αφαιρέστε το.

Βγάλτε το φυλλωτό φίλτρο. Τοποθετήστε το καινούργιο φίλτρο. Αφήστε τον υποδοχέα στην πλευρά μετά- δοσης κίνησης να ασφαλίσει στις οπές. Τοποθετήστε το πλαίσιο στήριξη του φίλτρου στη θέση του και πιέστε το προς τα κάτω. Σφίξτε τους κοχλίες. Υπόδειξη: Κατά την εγκατάσταση νέου φίλτρου, προσέξτε ώστε να παραμείνουν άθικτα τα ελάσματα. Ρύθμιση και αντικατάσταση των στεγα- νοποιητικών λωρίδων Αντικατάσταση φίλτρου σκόνης 176 EL- 13 Αφαιρέστε τη στεγανοποίηση του κιβω- τίου φίλτρου από την αυλάκωση του κα- λύμματος της μηχανής. Τοποθετήστε την καινούργια στεγανο-

Ελέγχετε κατά καιρούς τη στεγανότητα και τη σωστή έδραση των ελαστικών σωλήνων του αναρροφητήρα. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Ο κινητήρας χρειάζεται περ. 3 - 4 δευτερό- λεπτα μέχρι να σταματήσει μετά την απε- νεργοποίησή του. Κατά το διάστημα αυτό πρέπει να παραμένετε μακριά από την πε- ριοχή μετάδοσης κίνησης. Ανοίξτε το καπό της συσκευής. Τραπεζοειδής ιμάντας του συστήματος κί- νησης άξονα (1) και τραπεζοειδής ιμάντας του αναρροφητήρα (2) Ελέγξτε τον τραπεζοειδή ιμάντα του συ- στήματος κίνησης άξονα (1) και τον τραπεζοειδή ιμάντα του αναρροφητήρα (2) ως προς την ένταση, τη φθορά και τυχόν βλάβες. Ιμάντας μετάδοσης κίνησης (3) Ελέγξτε τον ιμάντα μετάδοσης κίνησης (3) ως προς την ένταση, τη φθορά και τυχόν βλάβες. Ιμάντας μετάδοσης κίνησης (4) Ελέγξτε τον ιμάντα μετάδοσης κίνησης (4) ως προς την ένταση, τη φθορά και τυχόν βλάβες. Κυκλικός ιμάντας πλευρικού σαρώθρου (5) Ελέγξτε τον κυκλικό ιμάντα του πλευρι- κού σαρώθρου (5) ως προς την ένταση, τη φθορά και τυχόν βλάβες. Τραπεζοειδής ιμάντας του συστήματος κί- νησης κυλινδρικού σαρώθρου (6) και ρυθ- μιστικός κοχλίας (7) Ελέγξτε τον τραπεζοειδή ιμάντα του συ- στήματος κίνησης κυλινδρικού σαρώ- θρου (6) ως προς την ένταση, τη φθορά και τυχόν βλάβες. Εάν απαιτείται, τεντώστε τον τραπεζοει- δή ιμάντα με τον κοχλία. Η ηλεκτρονική μονάδα ελέγχου οδήγησης είναι εγκαταστημένη πίσω από τη μετωπι- κή επένδυση. Όταν πρόκειται να αντικατα- στήσετε μια ασφάλεια πρέπει να αφαιρέσετε τη μετωπική επένδυση. Χαλαρώστε τον κοχλία στην πρόσθια

Αφαιρέστε την πρόσθια επένδυση. Αντικαταστήστε τις ελαττωματικές

Υπόδειξη: Θέση ασφαλειών, βλ. εσω- τερική πλευρά. Χρησιμοποιείτε μόνο ασφάλειες με την ίδια τιμή ρεύματος. Εγκαταστήστε και πάλι τη μετωπική

Αντικατάσταση της στεγανοποίησης του κιβωτίου φίλτρου Έλεγχος του αναρροφητήρα Ελέγξτε τον ιμάντα κίνησης Αντικατάσταση των ασφαλειών της μο- νάδας ελέγχου οδήγησης/του ηλεκτρο- νικού συστήματος 177EL- 14 Αντιμετώπιση βλαβών Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκινά Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος Ελέγξτε εάν ο διακόπτης αναστολής στον κινητήρα εσωτερικής καύσης βρίσκεται στη θέση "ΟΝ". Συμπληρώστε καύσιμο Ανοίξτε τη στρόφιγγα καυσίμου Ελέγξτε και επιδιορθώστε το σύστημα αγωγών καυσίμων, τις συνδέσεις και τους αρμούς κατά πε-

Φόρτιση του συσσωρευτή Ελέγξτε το μπουζί, καθαρίστε το και αντικαταστήστε το εάν είναι απαραίτητο Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας λειτουργεί ακανόνιστα Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα Ελέγξτε και επιδιορθώστε το σύστημα αγωγών καυσίμων, τις συνδέσεις και τους αρμούς κατά πε-

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας λειτουργεί, αλλά η συ- σκευή δεν κινείται Ελέγξτε τη θέση του μοχλού ελεύθερης κίνησης Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας λειτουργεί, αλλά η συ- σκευή κινείται αργά Όταν επικρατούν θερμοκρασίες κάτω του μηδενός, αφήνετε τη μηχανή να προθερμαίνεται περ. 3

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δεν σαρώνει σωστά Ελέγξτε την κυλινδρική και τις πλευρικές βούρτσες για τυχόν φθορές. Εν ανάγκη αντικαταστήστε τις. Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπων Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικα-

Ελέγξτε τον ιμάντα του συστήματος μετάδοσης κίνησης σάρωσης. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δημιουργεί σκόνη Ανεπαρκής αναρροφητική ισχύς Αδειάστε το δοχείο απορριμμάτων. Ελέγξτε τους ελαστικούς σωλήνες του αναρροφητήρα ως προς τη στεγανότητα. Ελέγξτε και καθαρίστε το φίλτρο σκόνης, εάν είναι αναγκαίο αντικαταστήστε το. Ελέγξτε την ορθή έδραση του φίλτρου σκόνης. Κλείστε τη θυρίδα υγρής/ξηρής λειτουργίας. Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικα-

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Tο σύστημα χαμηλώματος πλευρι- κών σκουπών ή κυλίνδρου σάρω- σης δεν λειτουργεί, ελαττωματικό σύστημα υποπίεσης Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η κυλινδρική βούρτσα δεν περι-

Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 2 ή 3. Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Ελέγξτε την ένταση του τραπεζοειδούς ιμάντα Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κινητήρας δεν απενεργοποιείται (θέση κλειδιού στο "0") Ανοίξτε το καπό της συσκευής και κλείστε τη στρόφιγγα βενζίνης. Κίνδυνος τραυματισμού από τους περιστρεφόμενους ιμάντες! Κλείστε το καπό και περιμένετε να σβήσει ο κινητήρας. 178 EL- 15 Τεχνικά χαρακτηριστικά KM 90/60 R G Χαρακτηριστικά συσκευών Μήκος x Πλάτος x Ύψος mm 1695 x 1060 x 1260 Απόβαρο (βάρος μεταφοράς) kg 265 Επιτρεπόμενο συνολικό βάρος kg 440 Ταχύτητα οδήγησης km/h 8 Ταχύτητα σκουπίσματος km/h 4 Επιτρεπόμενη κλίση εδάφους (μέγ.) % 18 Διάμετρος κυλινδρικής βούρτσας mm 250 Πλάτος κυλινδρικής βούρτσας mm 615 Διάμετρος πλευρικών βουρτσών mm 410 Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m

/h 4920 Απόδοση επιφανείας με 1 πλευρική σκούπα m

/h 7200 Ισχύς σε εμβαδόν με 2 πλευρικές σκούπες m

/h 9480 Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 615 Επιφάνεια εργασίας με 1 πλευρική βούρτσα mm 900 Πλάτος εργασίας με 2 πλευρικές βούρτσες mm 1185 Όγκος δοχείου ρύπων l60 Είδος προστασίας - προστασία από σταγόνες νερού -- IPX 3

Tύπος -- Worms EX27 Μονοκύλινδρος, τετράχρονος Κυβισμός cm

Εκπομπές σύμφωνα με τις διαδικασίες μέτρησης του κανονισμού 2016/1628 της ΕΕ (επίπεδο V) g/kWh 661 Είδος καύσιμου -- Κανονική βενζίνη, αμόλυβδη Περιεχόμενο δοχείου καυσίμων l 5,6 Μπουζί, NGK -- BR-4HS Μπαταρία χωρίς ανάγκη συντήρησης V, Ah 12, 40 ΦΤύποι λαδιού Τύπος λαδιού κινητήρα -- SAE 15 W 40 Ποσότητα πλήρωσης l 1,0 Άξονας μετάδοσης κίνησης υδραυλικού τμήματος -- SAE 20 W 50

Μέγεθος εμπρός -- 3.00-4 4PR Πίεση αέρα εμπρός bar 4,0 Μέγεθος πίσω -- 4.00-8 6PR Πίεση αέρα πίσω bar 4,0

Φρένο λειτουργίας -- υδροστατικοί Χειρόφρενο -- αυτόματο (με ελατήριο) Σύστημα φίλτρου και αναρρόφησης Επιφάνια διήθησης φίλτρου σκόνης m

4,0 Κατηγορία εφαρμογής φίλτρου για σκόνη μη επικίνδυνη για την υγεία -- M Περιβαλλοντικές συνθήκες Θερμοκρασία °C 0...+ 40 Υγρασία αέρα, χωρίς συμπύκνωση % 0 - 90 Μετρούμενες τιμές κατά EN 60335-2-72 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 78 Αβεβαιότητα K

dB(A) 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 97 Κραδασμοί συσκευής Κραδασμοί στο χέρι/στο βραχίονα m/s

0,7 Αβεβαιότητα K m/s

0,2 179EL- 16 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Προϊόν: Μηχανικό σάρωθρο Τύπος: 1.047-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ 2014/53/EU (TCU) Εφαρμοσθέντα εναρμονισμένα πρότυ-

Εφαρμοσθείσα διαδικασία συμμόρφω-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 94 Εγγυημένη: 97 Chairman of the Board of Management Director Regulatory Affairs & Certification

6.906-132.0 Για καθαρισμό εσωτερικών και εξωτερικών επιφανειών. Πλευρική σκούπα,

6.905-625.0 Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην

Πλευρική σκούπα, μα-

6.905-626.0 Ειδικά για σάρωση λεπτής σκόνης σε λείο

4.762-430.0 Ανθεκτικός στη φθορά και την υγρασία. Βούρτσα γενικής χρήσης για εσωτερικό και εξωτερικό καθαρισμό. Κύλινδρος σκουπί- σματος, μαλακός 4.762-442.0 Με φυσική βούρτσα ειδικά για το σκούπι- σμα λεπτής σκόνης σε λεία δάπεδα εσωτε- ρικών χώρων. Μη ανθεκτική στην υγρασία, ακατάλληλη για τραχιές επιφάνειες. Κύλινδρος σκουπί- σματος, σκληρός 4.762-443.0 Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην

Φίλτρο σκόνης 6.414-576.0 Κύλινδρος σκουπί- σματος, αντιστατικός 4.762-441.0 Πρόσθετος εξοπλι- σμός, ελαστικά από

2.641-129.0 Πρόσθετος εξοπλι- σμός, πλευρικής σκούπα αριστερά 2.644-268.0 Πρόσθετο εξάρτημα περιμετρικού φωτι-
