ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TLA 4 Kärcher

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή

• ● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς. Γενικές υποδείξεις p. 34
• Υποδείξεις ασφαλείας p. 34
• Προβλεπόμενη χρήση p. 35
• Προστασία του περιβάλλοντος p. 35
• Παρελκόμενα και ανταλλακτικά p. 36
• Παραδοτέος εξοπλισμός p. 36
• Σύμβολα επάνω στη συσκευή p. 36
• Περιγραφή συσκευής p. 36
• Τοποθέτηση p. 36
• Θέση σε λειτουργία p. 36
• Χειρισμός p. 36
• Τερματι σμός λειτουργίας p. 37
• Μεταφορά και αποθήκευση p. 37
• Εγγύηση Ελληνικά 35 p. 37

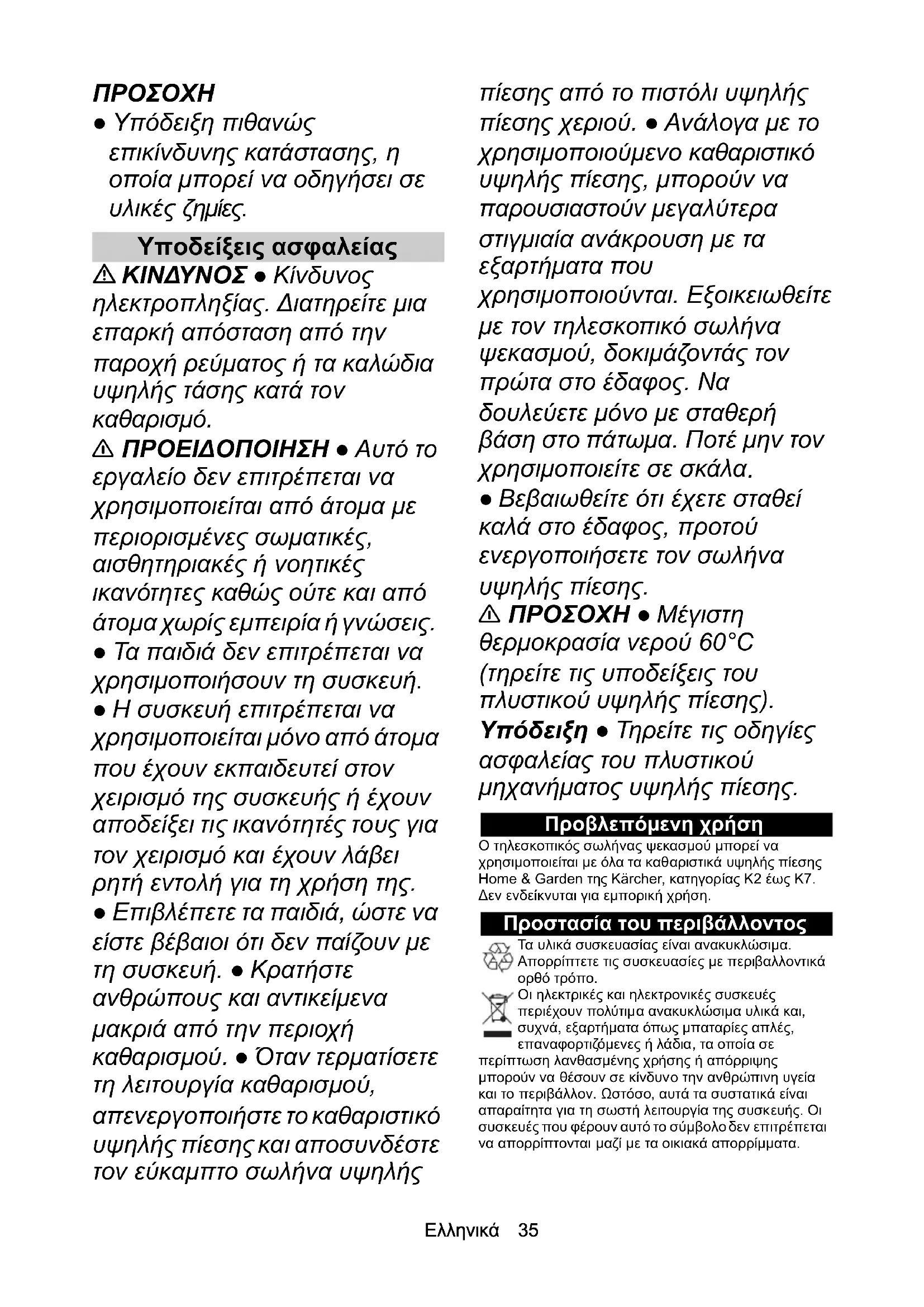

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες. Υποδείξεις ασφαλείας ΚΙΝΔΥΝΟΣ ● Κίνδυνος ηλεκτροπληξίας. Διατηρείτε μια επαρκή απόσταση από την παροχή ρεύματος ή τα καλώδια υψηλής τάσης κατά τον

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Αυτό το εργαλείο δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες σωματικές, αισθητηριακές ή

ικανότητες καθώς ούτε και από άτομα χωρίς εμπειρία ή γνώσεις. ● Τα παιδιά δεν επιτρέπεται να χρησιμοποιήσουν τη συσκευή. ● Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα που έχουν εκπαιδευτεί στον χειρισμό της συσκευής ή έχουν αποδείξει τις ικανότητές τους για τον χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της. ● Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν παίζουν με τη συσκευή. ● Κρατήστε ανθρώπους και αντικείμενα μακριά από την περιοχή καθαρισμού. ● Όταν τερματίσετε τη λειτουργία καθαρισμού, απενεργοποιήστε το καθαριστικό υψηλής πίεσης και αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι υψηλής πίεσης χεριού. ● Ανάλογα με το χρησιμοποιούμενο καθαριστικό υψηλής πίεσης, μπορούν να παρουσιαστούν μεγαλύτερα στιγμιαία ανάκρουση με τα εξαρτήματα που χρησιμοποιούνται. Εξοικειωθείτε με τον τηλεσκοπικό σωλήνα ψεκασμού, δοκιμάζοντάς τον πρώτα στο έδαφος. Να δουλεύετε μόνο με σταθερή βάση στο πάτωμα. Ποτέ μην τον χρησιμοποιείτε σε σκάλα

● Βεβαιωθείτε ότι έχετε σταθεί καλά στο έδαφος, προτού ενεργοποιήσετε τον σωλήνα υψηλής πίεσης. 몇 ΠΡΟΣΟΧΗ ● Μέγιστη θερμοκρασία νερού 60°C (τηρείτε τις υποδείξεις του πλυστικού υψηλής πίεσης). Υπόδειξη ● Τηρείτε τις οδηγίες ασφαλείας του πλυστικού μηχανήματος υψηλής πίεσης. Προβλεπόμενη χρήση Ο τηλεσκοπικός σωλήνας ψεκασμού μπορεί να χρησιμοποιείται με όλα τα καθαριστικά υψηλής πίεσης Home & Garden της Kärcher, κατηγορίας K2 έως K7. Δεν ενδείκνυται για εμπορική χρήση. Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.36 Ελληνικά Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/ REACH Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Παραδοτέος εξοπλισμός Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας. Σύμβολα επάνω στη συσκευή Περιγραφή συσκευής Εικόνα A 1 Πλήκτρο απασφάλισης του τηλεσκοπικού σωλήνα 2 Σύνδεσμος 3 Σύνδεσμος μοχλού ρύθμισης 4 Άνω τηλεσκοπικός σωλήνας 5 Υποδοχή για σωλήνα ψεκασμού 6 Ακροφύσιο υψηλής πίεσης, καφέ 7 Σύνδεσμος για προσάρτηση ακροφυσίου 8 Ακροφύσιο υψηλής πίεσης, λευκό 9 Σωλήνας ψεκασμού 10 Εύκαμπτος τηλεσκοπικός σωλήνας ψεκασμού για σύνδεση με το πιστόλι ψεκασμού χεριού 11 Κάτω τηλεσκοπικός σωλήνας 12 Αυτοκόλλητες ταινίες χριτς-χρατς 13 *Πιστόλι ψεκασμού χεριού 14 Λαβή για πιστόλι ψεκασμού χεριού

• Δεν περιλαμβάνεται στο παραδοτέο υλικό

Ο σωλήνας ψεκασμού, το υπάρχον πιστόλι ψεκασμού χεριού, ο εύκαμπτος σωλήνας του τηλεσκοπικού σωλήνα ψεκασμού και ο εύκαμπτος σωλήνας καθαρισμού υψηλής πίεσης πρέπει να εγκατασταθούν πριν τη λειτουργία της συσκευής. Τοποθέτηση ακροφυσίου υψηλής πίεσης στον σωλήνα ψεκασμού Επιλέξτε το ακροφύσιο σύμφωνα με το καθαριστικό υψηλής πίεσης που χρησιμοποιείται. K 2, K 3, K 4, K5: Χρησιμοποιήστε ένα καφέ ακροφύσιο υψηλής πίεσης K 6, K 7: Χρησιμοποιήστε λευκό ακροφύσιο υψηλής πίεσης (είναι ήδη εγκατεστημένο). Εικόνα B

1. Χαλαρώστε και αφαιρέστε τον συνδετήρα για τη

σύσφιξη του ακροφυσίου από κάτω με ένα μικρό

το μη χρησιμοποιημένο ακροφύσιο υψηλής πίεσης.

3. Επιλέξτε το απαιτούμενο ακροφύσιο υψηλής πίεσης

σύμφωνα με το χρησιμοποιούμενο καθαριστικό υψηλής πίεσης και πιέστε το.

4. Τοποθετήστε τον συνδετήρα και στερεώστε το

ακροφύσιο υψηλής πίεσης. Τοποθέτηση σωλήνα ψεκασμού Εικόνα C

1. Εισαγάγετε σταθερά τον σωλήνα ψεκασμού στον

προσαρμογέα και στερεώστε τον με στροφή 90°. Θέση σε λειτουργία Τοποθέτηση πιστολιού ψεκασμού χεριού

1. Τοποθετήστε το πιστόλι ψεκασμού χεριού με τον

συνδεδεμένο εύκαμπτο σωλήνα καθαρισμού υψηλής πίεσης στη λαβή του τηλεσκοπικού σωλήνα

2. Σφίξτε τη μία αυτοκόλλητη ταινία πάνω στο άνω

μέρος του πιστολιού ψεκασμού χεριού.

3. Σφίξτε την άλλη αυτοκόλλητη ταινία πάνω στο πίσω

μέρος του πιστολιού ψεκασμού χεριού. Σύνδεση του εύκαμπτου τηλεσκοπικού σωλήνα ψεκασμού στο πιστόλι ψεκασμού

1. Πιέστε τον προσαρμογέα του εύκαμπτου σωλήνα

στην υποδοχή του πιστολιού ψεκασμού χεριού.

2. Περιστρέψτε τον σωλήνα, ώσπου να ασφαλίσει.

Σύνδεση καθαριστικού υψηλής πίεσης

Ο εύκαμπτος σωλήνας υψηλής πίεσης πρέπει, σύμφωνα με τις οδηγίες λειτουργίας καθαριστικού υψηλής πίεσης, να συνδέεται στο πιστόλι ψεκασμού χεριού, πριν τοποθετηθεί στη λαβή του τηλεσκοπικού σωλήνα ψεκασμού.

Ο τηλεσκοπικός σωλήνας ψεκασμού αποτελείται από 2 ξεχωριστά επεκτάσιμους σωλήνες που συνδέονται με έναν σύνδεσμο. Με τη βοήθεια του συνδέσμου, ο τηλεσκοπικός σωλήνας ψεκασμού μπορεί να στερεωθεί με διαφορετικές γωνίες μέχρι το πολύ 180°. Κατά το τράβηγμα των τηλεσκοπικών σωλήνων και τη ρύθμιση της γωνίας, ο τηλεσκοπικός σωλήνας ψεκασμού μπορεί να τοποθετηθεί στη

1. Ρυθμίστε τον τηλεσκοπικό σωλήνα ψεκασμού στο

επιθυμητό μήκος. Εικόνα F a Πατήστε και κρατήστε πατημένο το πλήκτρο απασφάλισης του τηλεσκοπικού σωλήνα. Γενικό προειδοποιητικό σύμβολο Κίνδυνος μεγαλύτερης στιγμιαίας ανάκρουσηςTürkçe 37 b Τραβήξτε τον κάτω τηλεσκοπικό σωλήνα στο επιθυμητό μήκος. c Αφήστε το πλήκτρο απασφάλισης του τηλεσκοπικού σωλήνα. Ο τηλεσκοπικός σωλήνας είναι ασφαλισμένος. d Εάν είναι απαραίτητο, επαναλάβετε τα βήματα για τον πάνω τηλεσκοπικό σωλήνα.

2. Ρυθμίστε τη γωνία του τηλεσκοπικού σωλήνα

Εικόνα G a Πατήστε και κρατήστε πατημένο τον μοχλό ρύθμισης στην κατεύθυνση του τηλεσκοπικού

b Κρατήστε σταθερό έναν σωλήνα και ρυθμίστε την επιθυμητή γωνία, μετακινώντας τον άλλο

c Απελευθερώστε τον μοχλό ρύθμισης τηλεσκοπικού σωλήνα.

3. Βάλτε σε λειτουργία το καθαριστικό υψηλής πίεσης,

ανατρέξτε στις οδηγίες λειτουργίας καθαριστικού υψηλής πίεσης.

4. Ενεργοποιήστε το καθαριστικό υψηλής πίεσης,

ανατρέξτε επίσης στις οδηγίες λειτουργίας καθαριστικού υψηλής πίεσης

Εικόνα H a Απασφαλίστε τον μοχλό του πιστολιού

b Πιέστε τον μοχλό πιστολιού ψεκασμού και ξεκινήστε τον καθαρισμό. Τερματισμός λειτουργίας

1. Απενεργοποιήστε το καθαριστικό υψηλής πίεσης.

2. Κλείστε την παροχή νερού στο καθαριστικό υψηλής

3. Εκτονώστε την πίεση στη συσκευή.

Εικόνα H a Πατήστε το πλήκτρο απασφάλισης του μοχλού στο πιστόλι ψεκασμού χεριού. b Πιέστε τον μοχλό στο πιστόλι ψεκασμού χεριού, ώστε να εκτονώσετε την υπάρχουσα πίεση στο

4. Πατήστε τον τηλεσκοπικό σωλήνα

ψεκασμού στην υποδοχή του πιστολιού ψεκασμού χεριού, γυρίστε τον και αφαιρέστε τον. Εικόνα I

5. Χαλαρώστε τις αυτοκόλλητες ταινίες χριτς-χρατς και

αφαιρέστε το πιστόλι ψεκασμού χεριού με τον συνδεδεμένο εύκαμπτο σωλήνα υψηλής πίεσης από τη λαβή. Μεταφορά και αποθήκευση

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά και αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Μήκος του τηλεσκοπικού σωλήνα ψεκασμού Αποθηκεύετε και μεταφέρετε τον τηλεσκοπικό σωλήνα ψεκασμού μόνο με τηλεσκοπικούς σωλήνες που εισάγονται και αναδιπλώνονται μαζί.

1. Διακόψτε τη λειτουργία, βλέπε κεφάλαιο

Τερματισμός λειτουργίας

2. Τοποθετήστε τον τηλεσκοπικό σωλήνα.

Εικόνα J a Πατήστε και κρατήστε πατημένο το κουμπί απασφάλισης. b Σπρώξτε τον τηλεσκοπικό σωλήνα όσο το δυνατόν περισσότερο. c Αφήστε το κουμπί απασφάλισης.

3. Κατά περίπτωση, επαναλάβετε τα βήματα για τον 2ο

4. Αναδιπλώστε τον τηλεσκοπικό σωλήνα ψεκασμού.

Εικόνα K a Πατήστε και κρατήστε πατημένο τον μοχλό

b Κρατήστε τον κάτω τηλεσκοπικό σωλήνα και διπλώστε τον πάνω τηλεσκοπικό σωλήνα στον

τηλεσκοπικό σωλήνα. c Απελευθερώστε τον μοχλό ρύθμισης.
