ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KG272U ACER

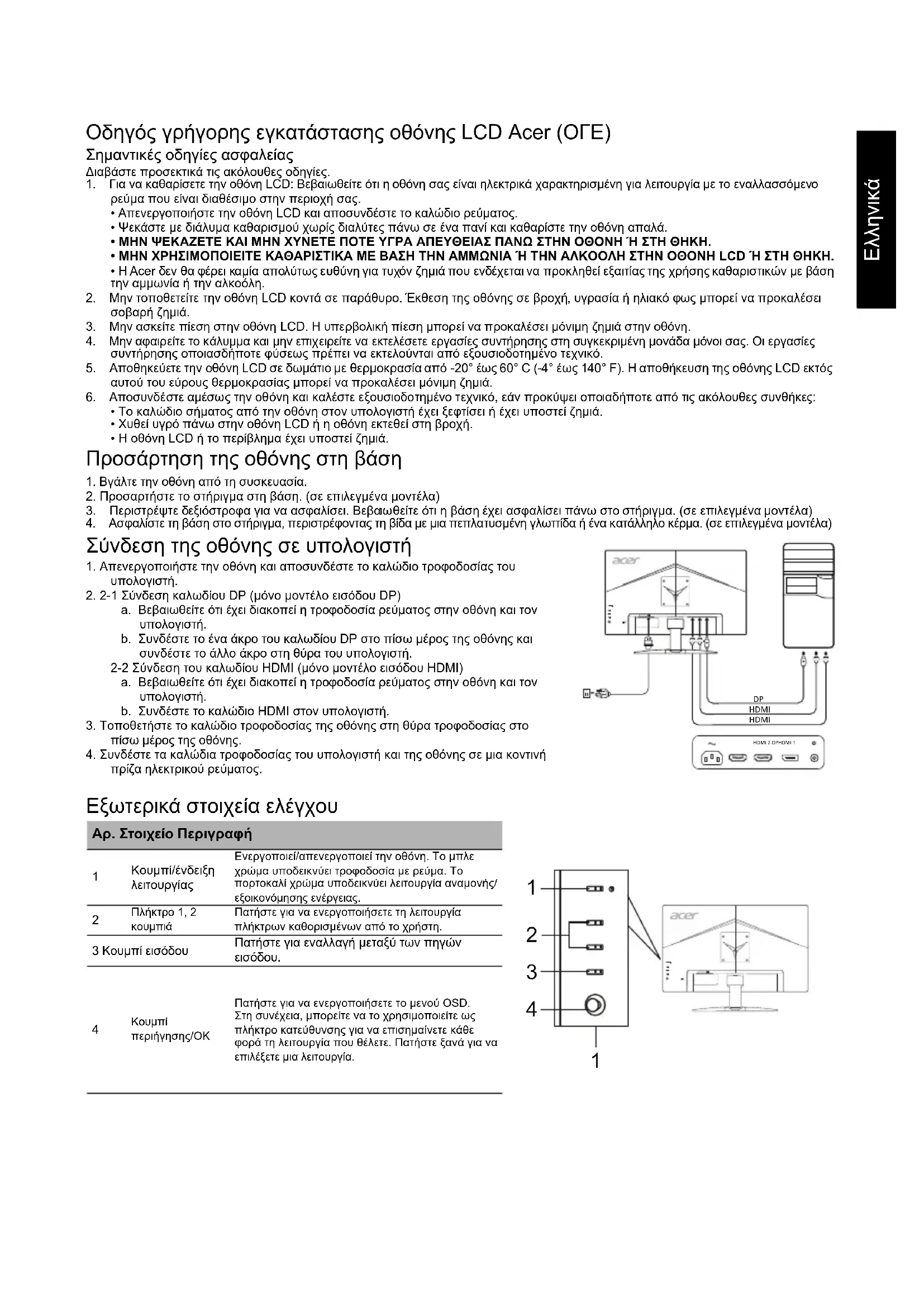

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.

2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
   • Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.

• MHN ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.

• MHN XPHΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.

- Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη.

1. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
2. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
3. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συγκεκριμένη μονάδα μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
4. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
5. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος από την οθόνη στον υπολογιστή έχει ξεφτίσει ή έχει υποστεί ζημιά.

- Χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη εκτεθεί στη βροχή.

• Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσάρτηση της οθόνης στη βάση

1. Βγάλτε την οθόνη από τη συσκευασία.
2. Προσαρτήστε το στήριγμα στη βάση. (σε επιλεγμένα μοντέλα)
3. Περιστρέψτε δεξιόστροφα για να ασφαλίσει. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
4. Ασφαλίστε τη βάση στο στήριγμα, περιστρέφοντας τη βίδα με μια πεπλατυσμένη γλωπίδα ή ένα κατάλληλο κέρμα. (σε επιλεγμένα μοντέλα)

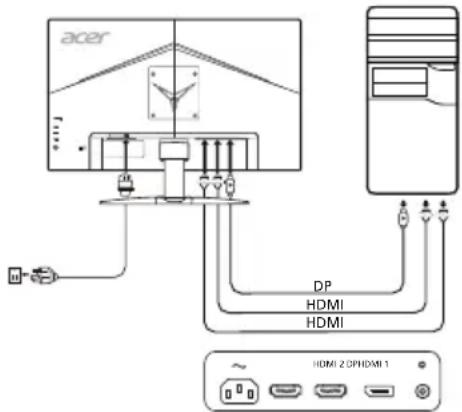

Σύνδεση της οθόνης σε υπολογιστή

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.

b. Συνδέστε το ένα άκρο του καλωδίου DP στο πίσω μέρος της οθόνης και συνδέστε το άλλο άκρο στη θύρα του υπολογιστή.

2-2 Σύνδεση του καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή.
b. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

1. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.

2. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοντινή πρίζα ηλεκτρικού ρεύματος.

acer DP HDMI HDMI HDMI 2 DPHDMI 1

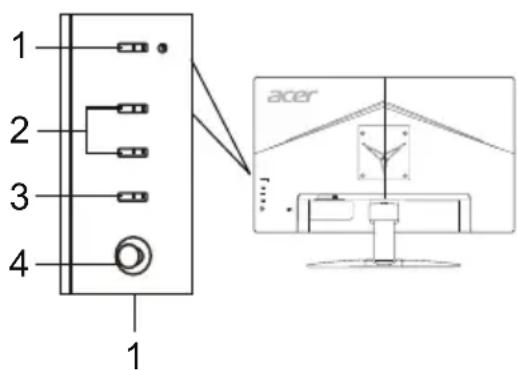

Εξωτερικά στοιχεία ελέγχου

Αρ. Στοιχείο Περιγραφή

1	Κουμπί/ένδειξη λειτουργίας	Ενεργοποιεί/απενεργοποιεί την οθόνη. Το μπλε χρώμα υποδεικνύει τροφοδοσία με ρεύμα. Το πορτοκαλί χρώμα υποδεικνύει λειτουργία αναμονής/ εξοικονόμησης ενέργειας.
2	Πλήκτρο 1, 2 κουμπιά	Πατήστε για να ενεργοποιήσετε τη λειτουργία πλήκτρων καθορισμένων από το χρήστη.
3	Κουμπί εισόδου	Πατήστε για εναλλαγή μεταξύ των πηγών εισόδου.
4	Κουμπί περιήγησης/ΟΚ	Πατήστε για να ενεργοποιήσετε το μενού OSD. Στη συνέχεια, μπορείτε να το χρησιμοποιείτε ως πλήκτρο κατεύθυνσης για να επισημαίνετε κάθε φορά τη λειτουργία που θέλετε. Πατήστε ξανά για να επιλέξετε μια λειτουργία.

1 2 3 4 1 acer

Κανονισμοί και ειδοποιήσεις ασφαλείας

Ειδοποίηση της FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό radioφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέστιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Ειδοποίηση: Θωρακισμένα καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πίθανό να οδηγήσει σε παρεμβολές στη λήψη radioφωνικού και τηλεοπτικού σήματος.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίνοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τον άχρηστο εξοπλισμό σας για ανακύκλωση, επικοινωνήστε με το τοπικό γραφείο της πόλης σας, την υπηρεσία διάθεσης οικιακών απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Οθόνη LCD	Σύστημα οδήγησης Έγχρωμη οθόνη LCD TFT
	Μέγεθος 27"W (69 cm)
	Βήμα pixel 0,233 mm (O) x 0,233 mm (K)
	Φωτεινότητα	250 cd/m2 (τυπική)
	Αντίθεση 100000000:1 μέγ. (ACM)
	Γωνία προβολής 178° (O) 178° (K) (CR = 10)
	Χρόνος απόκρισης 1 ms (VRB)
	Τύπος πάνελ Τεχνολογία In-Plane Switching
	Οριζόντια συχνότητα	HDMI: 30 - 112 KHzDP: 112 - 112 KHz
	Κατακόρυφη συχνότητα	HDMI: 56 - 76 HzDP: 48 - 75 Hz
Χρώματα οθόνης 16,7 Εκατομμύρια
Συχνότητα κουκκίδων		298,47 MHz
Μέγιστη ανάλυση 2560 x 1440 @ 75 Hz
Τοποθέτηση και άμεση λειτουργία VESA DDCCI/DDC2B
Κατανάλωση ρεύματος (στα 200 nits)	Λειτουργία ενεργοποίησης 24 W (τυπική)
	Λειτουργία αναμονής 0,35 W (τυπική)
	Λειτουργία απενεργοποίησης 0,3 W (τυπική)
Υποδοχή εισόδου		HDMI (μόνο μοντέλο εισόδου HDMI)DP (μόνο μοντέλο εισόδου DP)
Σήμα βίντεο εισόδου		HDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό)DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)
Ηχεία 2 W x 2 (προαιρετικό)
Μέγιστο μέγεθος οθόνης		Οριζόντια: 596,74 mmΚατακόρυφη: 335,66 mm
Πηγή ισχύος		100-240 V, 50/60 Hz
Περιβαλλοντικά ζητήματα		Θερμοκρασία λειτουργίας: 0° έως 40 °CΘερμοκρασία αποθήκευσης: -20° έως 60 °CYγρασία λειτουργίας: 20% έως 80%
Διαστάσεις		614 (Π) x 454,02 (Y) x 231,08 (B) mm
Βάρος (Κ. Β.)		5,06 kg (καθαρό)
Προδιαγραφές μηχανισμού		Κλίση: -5° έως +15°Περιστροφή: ΌχιΡύθμιση ύψους: ΌχιΠεριστροφή: ΌχιΑποσπώμενη βάση: Ναι
Εξωτερικά στοιχεία ελέγχου	Διακόττης/κουμπιά	Κουμπί λειτουργίας Πλήκτρο 1 Πλήκτρο 2 ΕίσοδοςΜενού/Περιήγησης/OK
	Λειτουργίες	ΦωτεινότηταΑντίθεσηΜπλε φωςΕνίσχυση μαύρων περιοχώνΕνεργοποίηση/απενεργοποίηση ACMΕξαιρετική ευκρίνειαΓάμμαΘερμοκρασία χρώματοςΛειτουργίεςsRGBΛειτουργία κλίμακας γκριΑπόχρωση 6 αξόνωνΚορεσμός 6 αξόνωνΈνταση ήχουΣίγασηOverDriveFreeSyncVRBΕκχώρηση πλήκτρου συντόμευσηςΛειτουργία ευρείας οθόνηςΕνεργοποίηση/απενεργοποίηση DDC/CEπίπεδο μαύρου HDMIΛειτουργία γρήγορης έναρξηςΠληροφορίες οθόνηςΕπαναφορά όλων των ρυθμίσεωνΈξοδος
Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το μοντέλο ή/και την περιοχή.

Βρείτε τα εγχειρίδια και τη λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.
