BRUKSANVISNING KG272U ACER

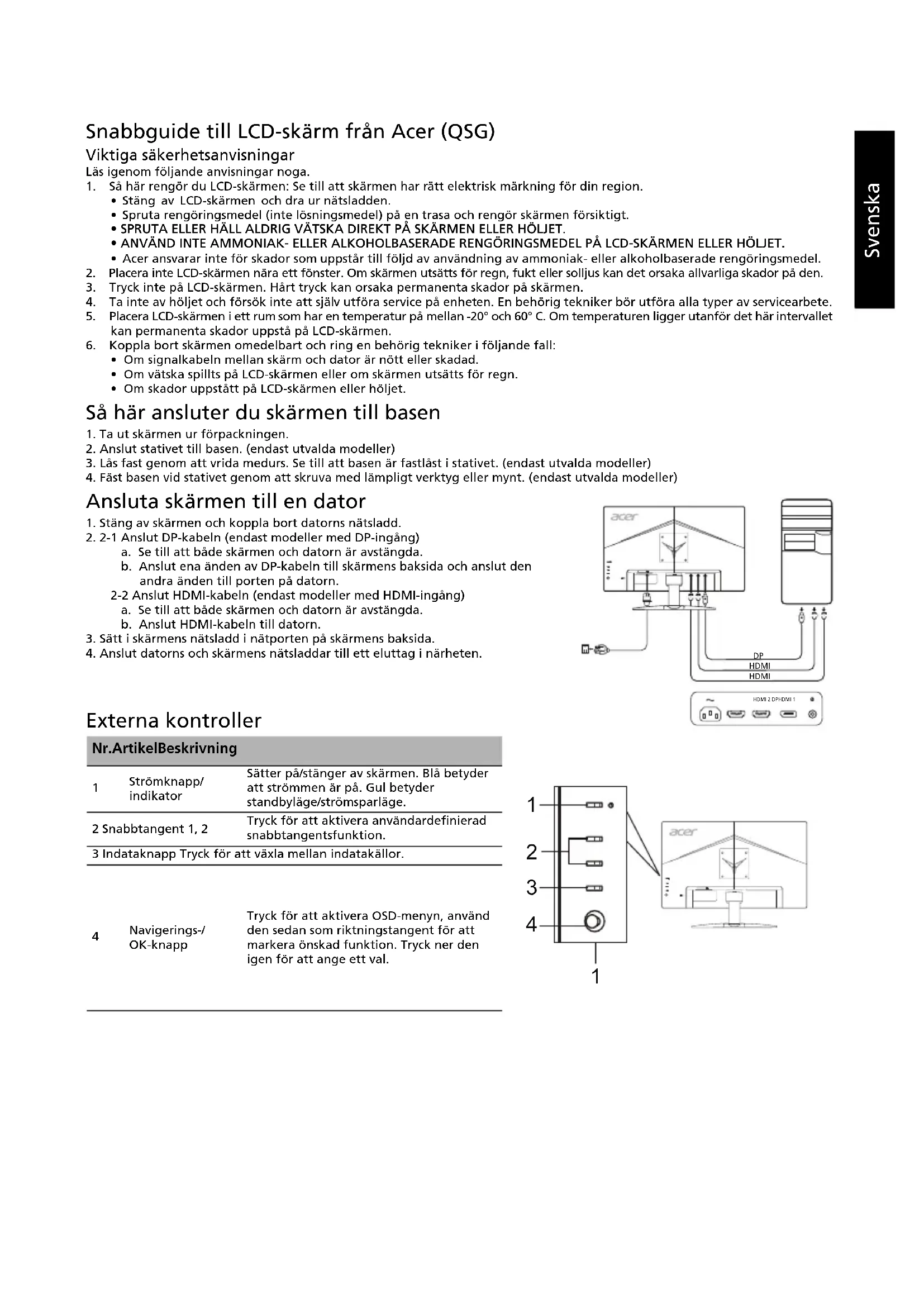

Snabbguide till LCD-skärm från Acer (QSG)

Viktiga säkerhetsanvisningar

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.

2. Stäng av LCD-skärmen och dra ur nätsladden.

3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
   • ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.

5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.

7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.

10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:

11. Om signalkabeln mellan skärm och dator är nött eller skadad.

12. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

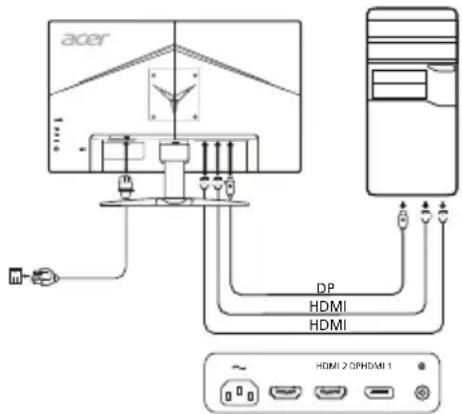

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut DP-kabeln (endast modeller med DP-ingång)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut ena änden av DP-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut HDMI-kabeln till datorn.

1. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
2. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

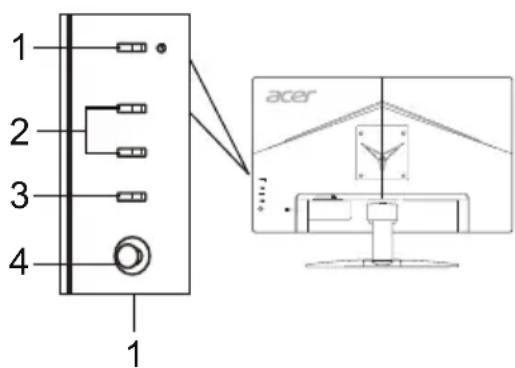

Externa kontroller

Nr.ArtikelBeskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
2	Snabbtangent 1, 2	Tryck för att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck för att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck för att aktivera OSD-menyn, använd den sedan som riktningstangent för att markera önskad funktion. Tryck ner den igen för att ange ett val.

acer DP HDMI HDMI HDMI 2 DPHDMI 1

1 2 3 4 1 acer

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller placera om mottagarantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Hantering av uttjänt utrustning för privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFICATION

LCD-skärm	Teknik TFT LCD-färgskärm
	Storlek 27"W (69 cm)
	Pixelavstånd 0,233 mm (H) × 0,233 mm (V)
	Ljusstyrka	250 cd/m2(typiskt)
	Kontrast 100 000 000:1 Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 1 ms (VRB)
	Paneltyp In-Plane Switching
	H-frekvens	HDMI: 30 - 112 KHzDP: 112 - 112 KHz
	V-frekvens	HDMI: 56 - 76 HzDP: 48 - 75 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 298,47 MHz
Högsta upplösning 2560 x 1440 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning (vid 200 cd/m2)	På-läge 24 W (typiskt)
	Viloläge 0,35 W (typiskt)
	Av-läge 0,3 W (typiskt)
Ingångskontakt		HDMI (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång)
Videosignalsingång		HDMI (endast modeller med HDMI-ingång) (tillval)DP (endast modeller med DP-ingång) (tillval)
Högtalare		2 W × 2 (tillval)
Största skärmstorlek		Horisontellt: 596,74 mmVertikalt: 335,66 mm
Strömkälla		100–240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°CTemperatur vid förvaring: -20° till 60°CFuktighet vid drift: 20 % till 80 %
Mätt		614 (B) × 454,02 (H) × 231,08 (D) mm
Vikt (netto)		5,06 kg (netto)
Mekaniska specifikationer		Lutning: -5° till +15°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externa kontroller	Reglage/knappar	Strömknapp IndataSnabb tangent 1 Meny/Navigatorings/OKSnabb tangent 2
	Funktioner	Ljusstyrka SiktningspunktKontrast SpråkBlått ljus OSD-timeoutFörstärk svart TransparensACM på/av UppdateringsfrekvensnrSuperskärpa Lås OSD-menyGammaFärgtemperatur IngångLägen Automatisk källa sRGB Snabb tangentstilldelningGråskaleläge Bredbildsläge6-axlad färgton DDC/CI på/av6-axlad färgmättnad HDMI SvartniväVolym SnabbstartslägeLjud av SkärminformationOver Drive Återställ alla inställningarFreeSync AvslutaFreeSync VRB
Specifikationerna varierar efter modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
