HASZNÁLATI ÚTMUTATÓ KG272U ACER

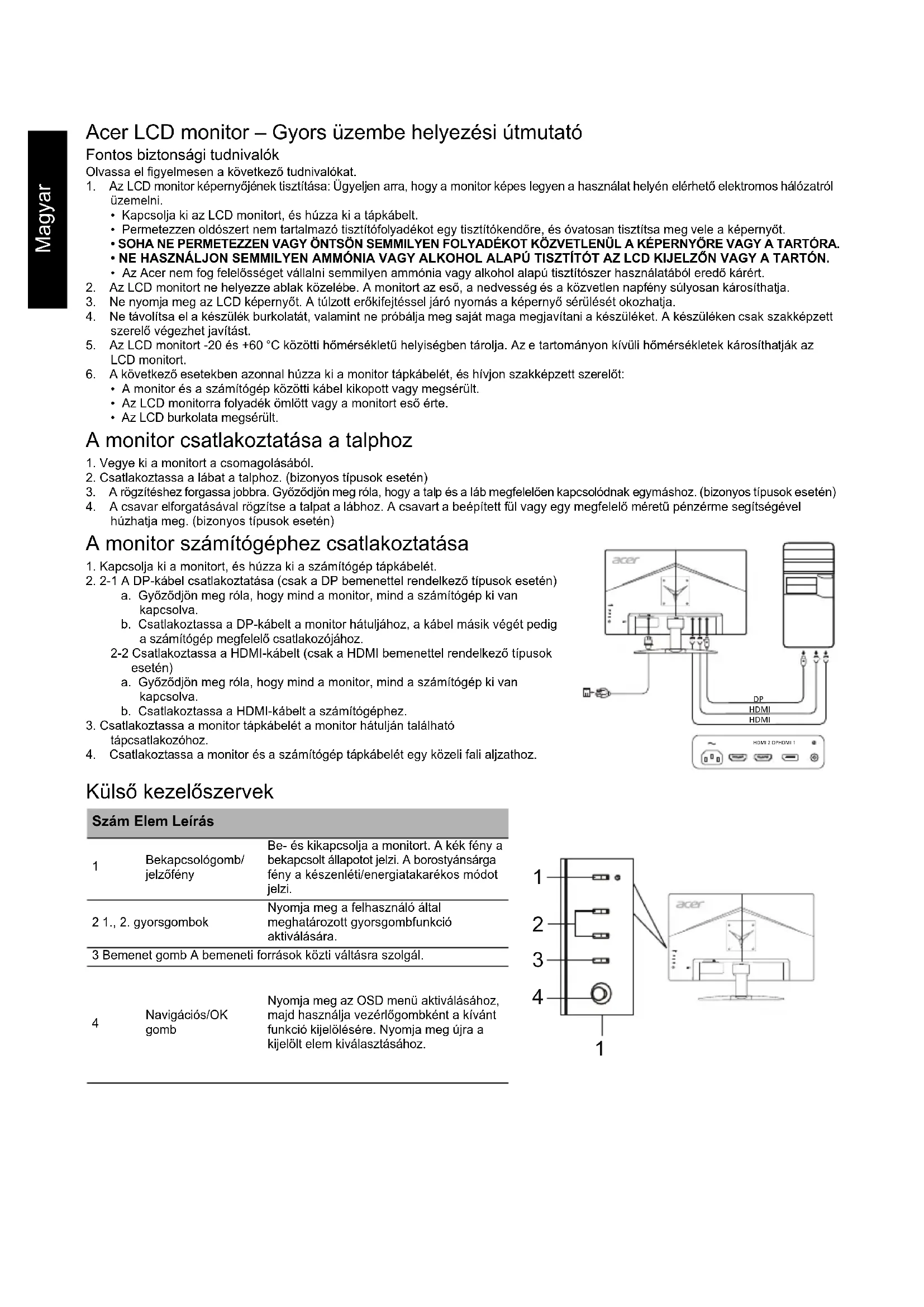

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.

3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.
4. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
5. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZÖN VAGY A TARTÓN.

6. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

7. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

8. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
9. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
10. Az LCD monitort -20 és +60 °C közötti hömérsékletű helyiségben tárolja. Az e tartományon kívüli hömérsékletek károsíthatják az LCD monitort.
11. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

- A monitor és a számítógép közötti kábel kikopott vagy megsérült.

• Az LCD monitorra folyadék ömlött vagy a monitort eső érte.
• Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

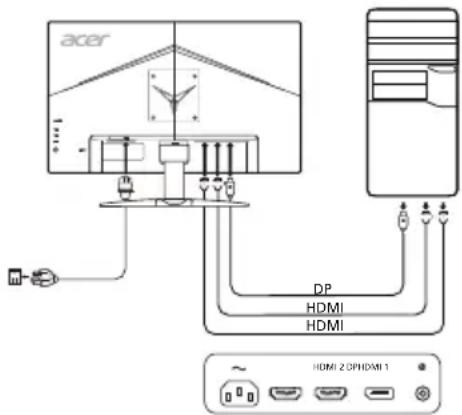

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a DP-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-2 Csatlakoztassa a HDMI-kábelt (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.

2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

acer DP HDMI HDMI HDMI 2 DPHDMI 1

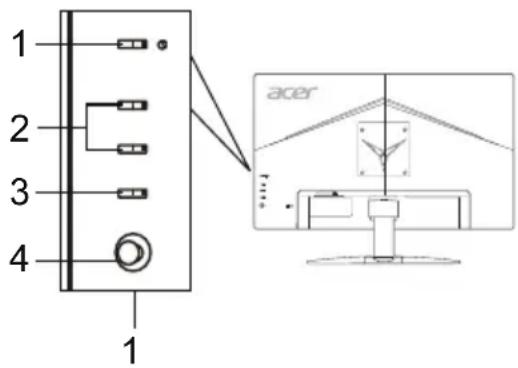

Külső kezelőszervek

Szám Elem Leírás

1	Bekapcsológomb/jelzőfény	Be- és kikapcsolja a monitort. A kék fény abekapcsolt állapotot jelzi. A borostyánsárgafény a készenléti/energiatakarékos módotjelzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó általmeghatározott gyorsgombfunkcióaktiválására.
3 Bemenet gomb A bemeneti források közti váltásra szolgál.
4	Navigációs/OKgomb	Nyomja meg az OSD menü aktiválásához,majd használja vezérlőgombként a kívántfunkció kijelölésére. Nyomja meg újra akijelölt elem kiválasztásához.

1 2 3 4 1 acer

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

• Fordítsa el vagy helyezze át a vevőantennát.
• Növelje a távolságot a készülék és a vevő között.
• Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik.
• Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MÜSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 27"W (69 cm)
	Képpontméret 0,233 mm (vízszintes) x 0,233 mm (függőleges)
	Fényerő	250 cd/m2(jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178" (vízszintes) 178" (függőleges) (CR=10)
	Válaszidő 1 ms (VRB)
	Paneltípus IPS
	Vízszintes frekvencia	HDMI: 30 - 112 KHzDP: 112 - 112 KHz
	Függőleges frekvencia	HDMI: 56 - 76 HzDP: 48 - 75 Hz
Megjeleníthető színek 16,7 millió
Videoórajel		298,47 MHz
Maximális felbontás 2560 x 1440 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiafogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 24 W (jellemző)
	Alvó állapot 0,35 W (jellemző)
	Kíkapcsolt állapot 0,3 W (jellemző)
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező típusnál)DP (csak a DP bemenettel rendelkező típusnál)
Bemeneti videojel		HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális)DP (csak a DP bemenettel rendelkező típusnál) (opcionális)
Hangszórók 2 W × 2 (Opcionális)
Maximális képernyőméret		Vízszintesen: 596,74 mmFüggőlegesen: 335,66 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Működési hőmérséklet: 0-40 °CTárolás hőmérséklet: -20-60 °CMűködési páratartalom: 20-80%
Méretek		614 (szé) x 454,02 (ma) x 231,08 (mé) mm
Tömeg (nettó)		5,06 kg (nettó)
Mechanikai jellemzők		Dölés: -5° és +15° közöttElfordulás: NemMagasságbeállítás: NemElfordítható: NemLevehető talp: Igen
Külső kezelőszervek	Kapcsoló/gombok	Bekapcsológomb1. gyorsgomb2. gyorsgomb	BemenetMenü/Navigációs/OK
	Funkciók	FényerőKontrasztKék fénySötét élénkítéseACM be/kiSzuper élességGammaSzínhőmérsékletMódoksRGBSzürkeárnyalatos mód6 tengelyes színárnyalat6 tengelyes telítettségHangerőNémításTúlhajtásFreeSyncVRB	CélzópontNyelvOSD időkorlátjaÁtlátszóságFrissítési frekvencia számaOSD zárBemenetAutomatikus forrásDP-formátumGyorsgomb hozzárendeléseSzéles módDDC/CI BE/KIHDMI FeketeszintGyorsindítás módKijelzőinformációkÁllítsa vissza az összes beállítástKilépés
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.
