MANUAL DE UTILIZARE KG272U ACER

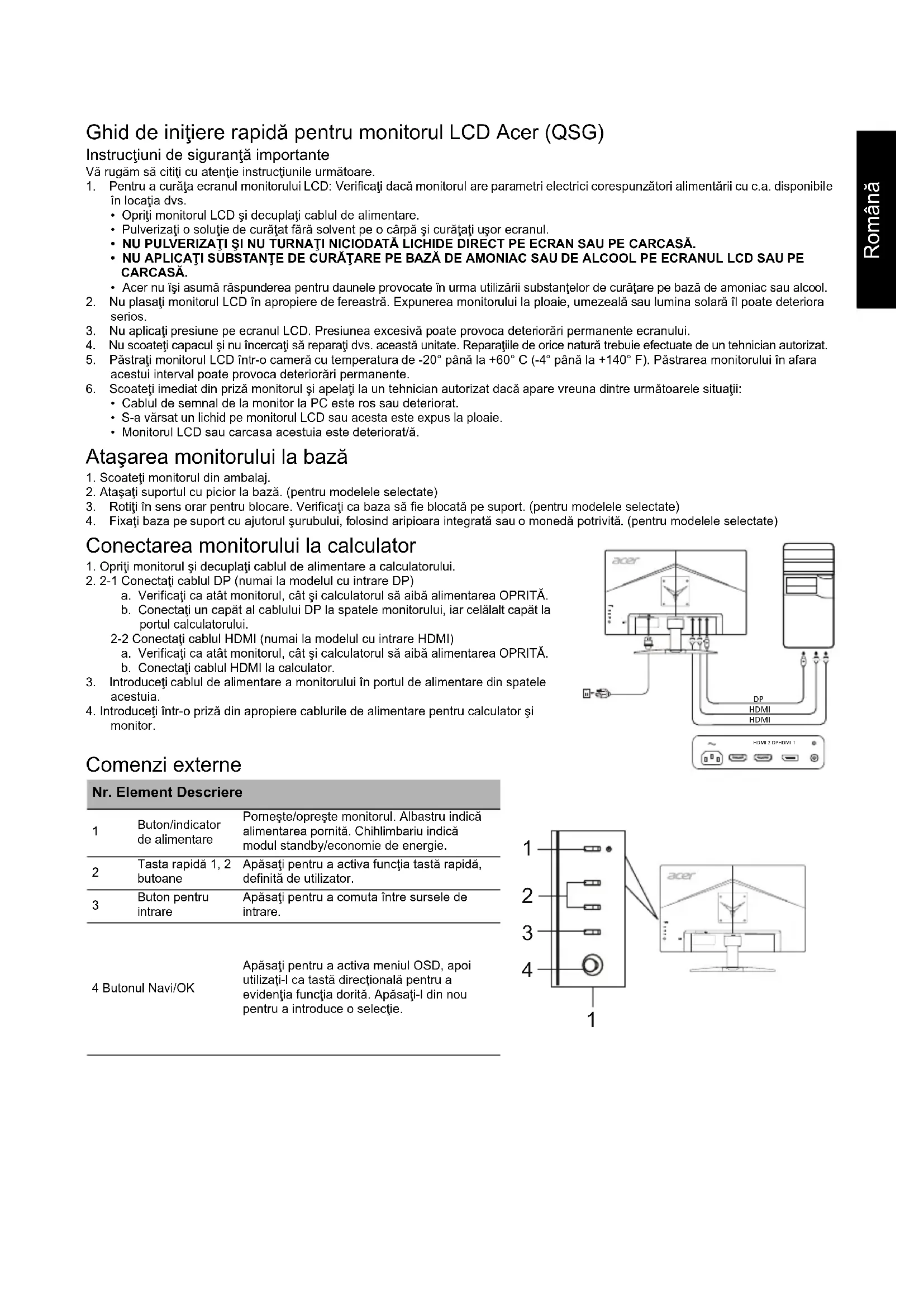

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)
Instrucțiuni de siguranță importante
Vă rugăm să citiți cu atenție instrucțiunile următoare.
-
Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
-
Opriti monitorul LCD și decuplați cablul de alimentare.
- Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
• NU PULVERIZATI SI NU TURNATI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ. - NU APLICATI SUBSTANTE DE CURĂTARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
-
Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
-
Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumina solară îl poate deteriora serios.
- Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
- Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
- Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60° C (-4° până la +140° F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
- Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:
- Cablul de semnal de la monitor la PC este ros sau deteriorat.
- S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.
- Monitorul LCD sau carcasa acestuia este deteriorat/ă.
Ataşarea monitorului la bază
- Scoateți monitorul din ambalaj.
- Ataşati suportul cu picior la bază. (pentru modelele selectate)
- Rotiți în sens orar pentru blocare. Verificați ca baza să fie blocată pe suport. (pentru modelele selectate)
- Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

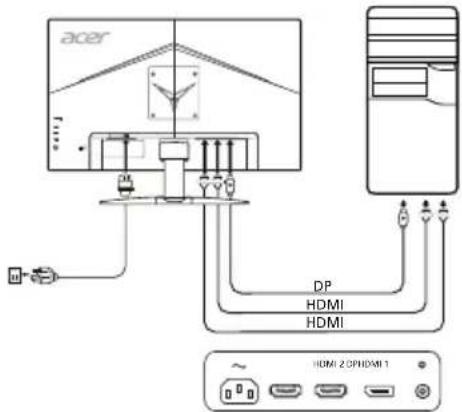

Conectarea monitorului la calculator
-
Opriti monitorul și decuplați cablul de alimentare a calculatorului.
-
2-1 Conectați cablul DP (numai la modelul cu intrare DP)
a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați un capăt al cablului DP la spatele monitorului, iar celălalt capăt la portul calculatorului.
2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI)
a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ.
b. Conectați cablul HDMI la calculator.
- Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
- Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

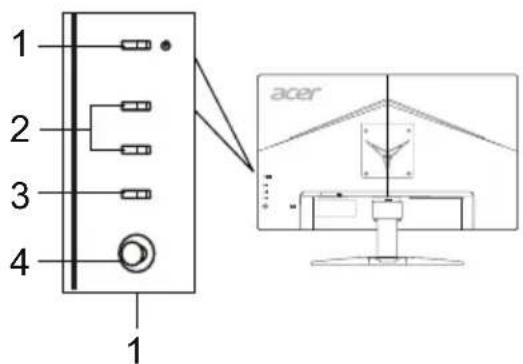

Comenzi externe
| 1 | Buton/indicator de alimentare | Pornește/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energie. |
| 2 | Tasta rapidă 1, 2 butoane | Apăsați pentru a activa funcția tastă rapidă, definită de utilizator. |
| 3 | Buton pentru intrare | Apăsați pentru a comuta între sursele de intrare. |
4 Butonul Navi/OK Apăsați pentru a activa meniul OSD, apoi utilizati-l ca tastă direcțională pentru a evidentția funcția dorită. Apăsați-l din nou pentru a introduce o selecție.
Precizări privind FCC
Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protectie rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.
Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la receptția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să înceerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:
- Reorientati sau repozitionati antena receptoare.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul.
- Consultati dealerul sau un tehnician radio/TV experimentat.
Declaratie de conformitate CE
Prin prezenta, Acer Inc., declară că acest monitor LCD monitor respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.
Notă:
Pentru a preveni deteriorarea monitorului, nu îl ridicati apucându-l de bază.
Notă: Cabluri ecranate
Toate conexiunile la alte dispositive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.
Notă: Dispositive periferice
Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.
Atentie
Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.
Conditii de functionare
Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.
Notă: Utilizatorii din Canada
Acest aparat digital din Clasa B respectă standardul canadian ICES-003.
Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană
Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.
SPECIFICATII
| Panou LCD | Sistem de actionare LCD color TFT | |
| Dimensiune 27"W (69 cm) | ||
| Pas pixeli 0,233 mm (H) x 0,233 mm (V) | ||
| Luminozitate | 250 cd/m ^2 (tipic) | |
| Contrast 100.000.000:1 Max (ACM) | ||
| Unghi de vizualizare 178° (H) 178° (V) (CR=10) | ||
| Timp de răspuns 1 ms (VRB) | ||
| Tip panou In-Plane Switching - IPS | ||
| Frecvență orizontală | HDMI: 30 - 112 KHzDP: 112 - 112 KHz | |
| Frecvență verticală | HDMI: 56 - 76 HzDP: 48 - 75 Hz | |
| Culori afișate 16,7 Milioane | ||
| Frecvența de ceas 298,47 MHz | ||
| Rezolutie maximă 2560 x 1440 la 75 Hz | ||
| Tip plug & play VESA DDCCI/DDC2B | ||
| Putere absorbită (la 200 nits) | Modul Pornit 24 W (tipic) | |
| Modul Repaus 0,35 W (tipic) | ||
| Modul Oprit 0,3 W (tipic) | ||
| Conector de intrare | HDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP) | |
| Semnal video de intrare | HDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional) | |
| Difuzoare | 2 W x 2 (optional) | |
| Dimensiune maximă ecran | Orizontală: 596,74 mmVerticală: 335,66 mm | |
| Sursă de alimentare | 100-240 V, 50/60 Hz | |
| Considerații privind mediul | Temp. de functionare: 0 ° - 40 °CTemp. de depozitare: -20 ° - 60 °CUmiditate în timpul functionării: 20% - 80% | |
| Dimensiuni | 614 (I) x 454,02 (h) x 231,08 (a) mm | |
| Masa (netă) | 5,06 kg (net) | |
| Specificații privind mecanismul | Înclinare: -5° - +15°Rotire: NuReglarea înălțimii: NuPivotare: NuSuport cu picior detașabil: Da | |
| Comenzi externe | Comutator/butoane | Buton de alimentareIntrareTasta rapidă 1Meniu/Navi/OKTasta rapidă 2 |
| Funcții | LuminozitatePunct de concentrareContrastLimbăLumină albastrăExpirare OSDAmplificare negruTransparențăACM Pornit/OpritFrecvență reîmprospătareClaritate superioarăBlocare OSDGamăIntrareTemperatură culoareSursă automatăModurisRGBFormat DPAtribuire tastă rapidăMod Iontonuri de griMod latNuanțe pe 6 axeDDC/CI Pornit/OpritSaturație pe 6 axeNivel de negru HDMIVolumModul Pomire rapidăFără sunetInformații monitorOver DriveResetare toate setărileFreeSyncleșireFreeSyncVRB | |
| Specificațiile variază în funcție de model și/sau de regiune. | ||
