KG272U - Monitor ACER - Tasuta kasutusjuhend

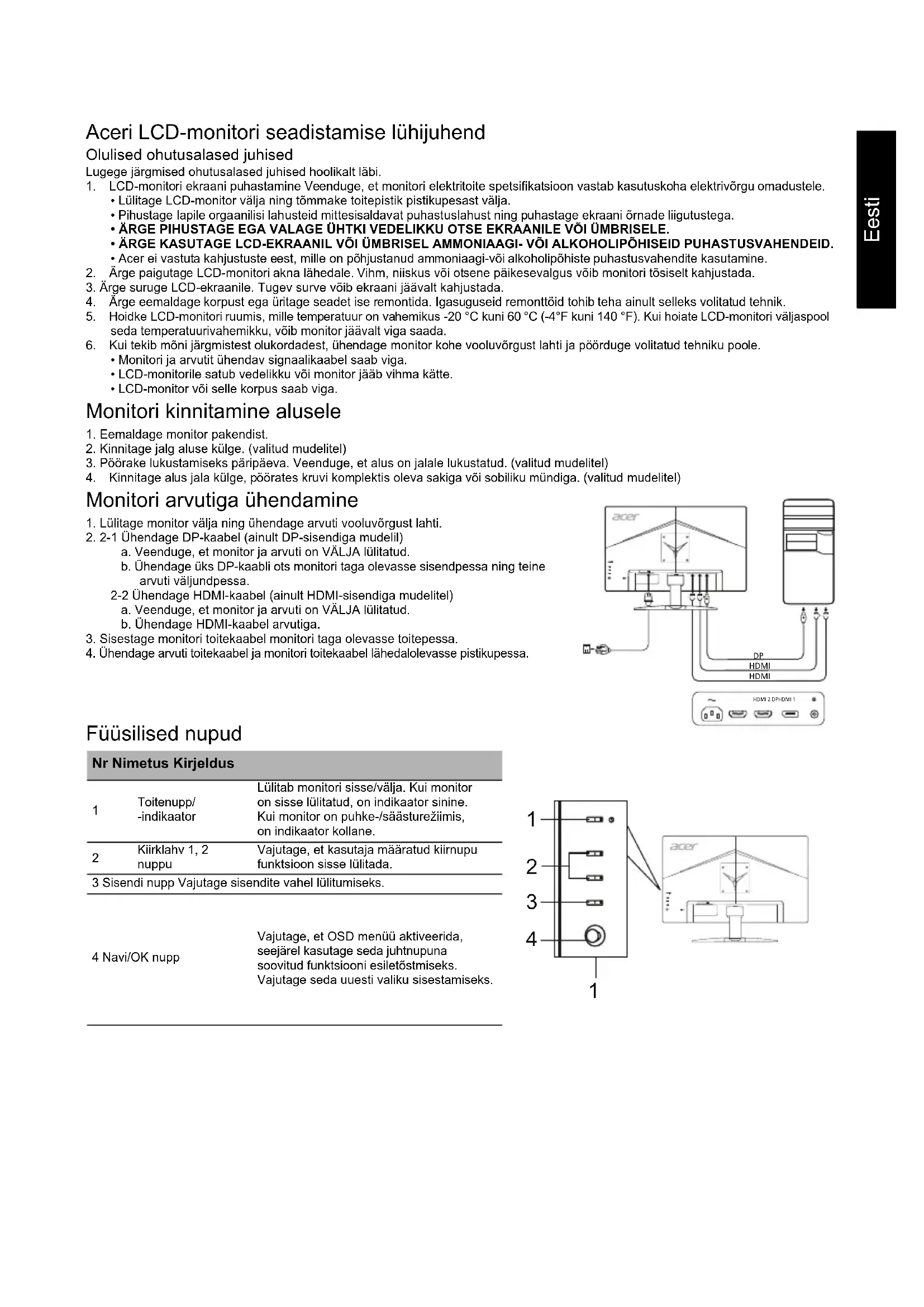

KASUTUSJUHEND KG272U ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, vöib monitor jäävalt viga saada.

11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

12. Monitori ja arvutit ühendav signaalikaabel saab viga.

13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
    • LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage DP-kaabel (ainult DP-sisendiga mudelil)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks DP-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage HDMI-kaabel arvutiga.

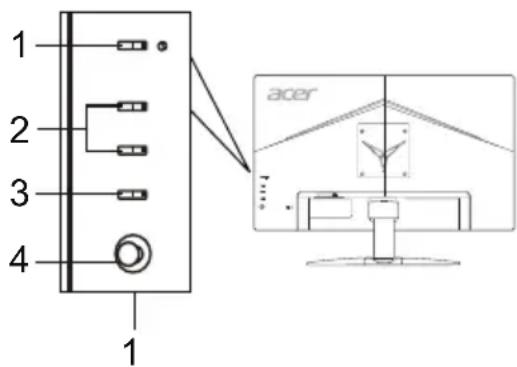

1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.

4 Navi/OK nupp Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

1 2 3 4 1 acer

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad töenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Könealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõte Värviline TFT LCD
	Suurus 27"W (69 cm)
	Piksil mõõtmed 0,233 mm (H) × 0,233 mm (V)
	Heledus	250 cd/m2(tüüpiline)
	Kontrastsus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178°(V) (CR = 10)
	Reageerimisaeg 1 ms (VRB)
	Paneeli tüüp IPS
	H-sagedus	HDMI: 30 - 112 KHzDP: 112 - 112 KHz
	V-sagedus	HDMI: 56 - 76 HzDP: 48 - 75 Hz
Värvitäpsus 16,7 Miljon
Pikslisagedus 298,47 MHz
Maksimaalne lahutusvõime		2560 x 1440 @ 75 Hz
Isehäälestumine VESA DDCCI/DDC2B
Toitevõimsus(200 niti juures)	Sisselülitatuna 24 W (tüüpiline)
	Puhkerežiimis 0,35 W (tüüpiline)
	Väljalülitatuna 0,3 W (tüüpiline)
Sisendpistik		HDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel)
Video sisendsignaal		HDMI (ainult HDMI-sisendiga mudelitel) (valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline)
Kõlarid 2 W × 2 (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 596,74 mmVertikaalne: 335,66 mm
Toiteallikas 100–240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhuniiskus töökeskkonnas: 20% kuni 80%
Mõõtmed		614 (L) x 454,02 (K) x 231,08 (S) mm
Mass (netomass)		5,06 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +15°Pöördenurk: eiKörguse reguleerimisvahemik: eiPöördepunkt: eiLahtivõetav jalg: jah
Füüsilised nupud	Lülitid/nupud	Toitenupp SisendKiirklahv 1 Menüü/Navi/OKKiirklahv 2
	Funktsioonid	Heledus Aimpoint-sihikKontrastsus KeelSinine tuli Menüü ajapiirangMusta võimendus LäbipaistvusACM sisse/välja VärskendamissagedusÜliteravus Ekraanikuva lukkGamma SisendVärvitemperatuur Automaatne allikasRežiimid DP-formaatsRGB Hallskaala režiim Lairežiim6-teljeline toon DDC/CI sisse/välja6-teljeline küllastus HDMI musta taseHelitugevus Kilre alustamise režiimVaigista Monitori teaveÜlliirendus Lähtesta köik seadistusedFreeSync ValjuVRB
Tehnilised andmed erinevad mudeliti ja/või piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
