NAUDOJIMO INSTRUKCIJA KG272U ACER

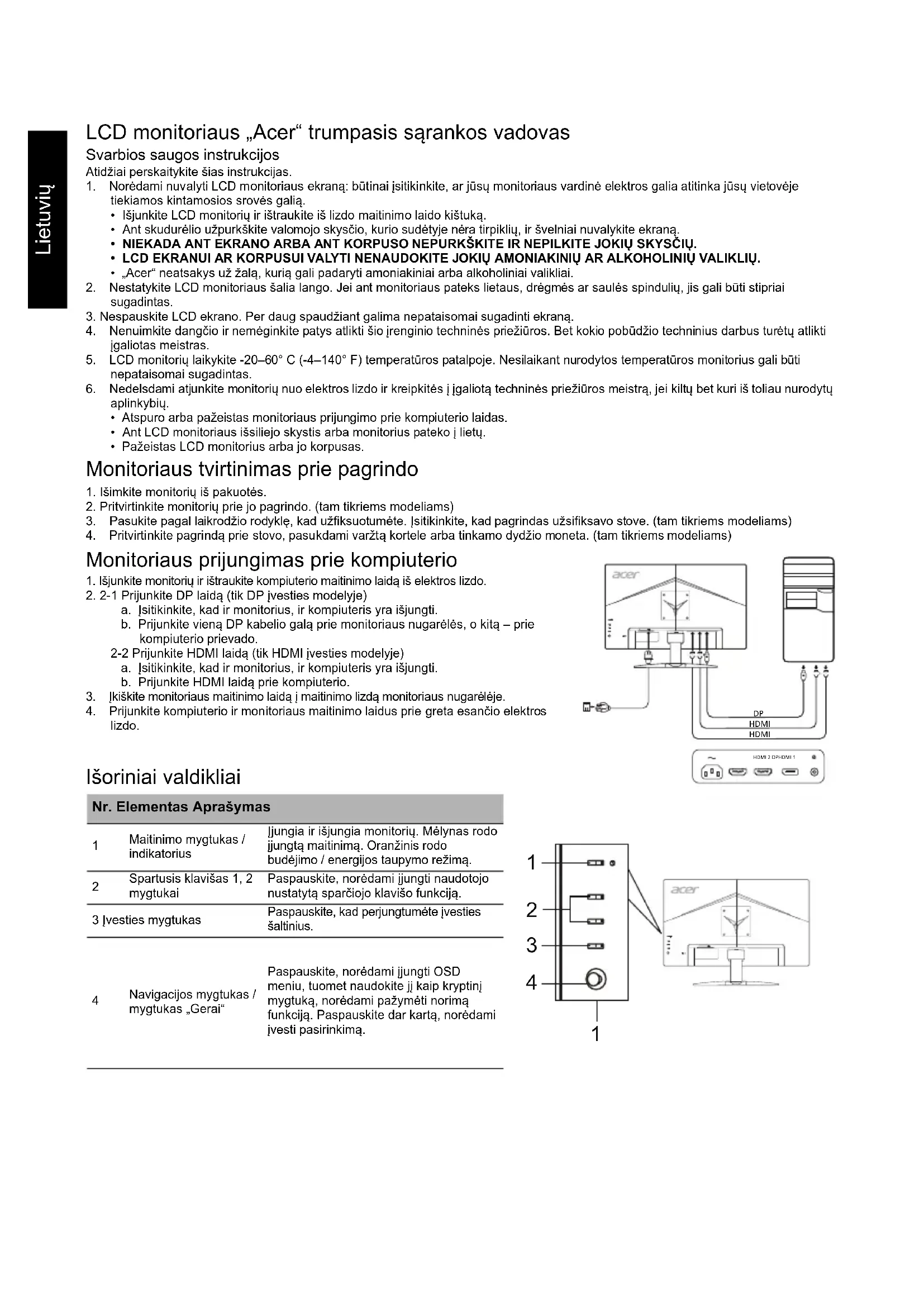

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.

2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.

3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
   • NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYŠČIŲ.
   • LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.

4. „Acer“ neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.

5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.

6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekrana.

7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20–60° C (-4–140° F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.

- Atspuro arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.

- Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko j lietu.

- Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Jsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtą kortele arba tinkamo dydžio moneta. (tam tikriems modeliams)

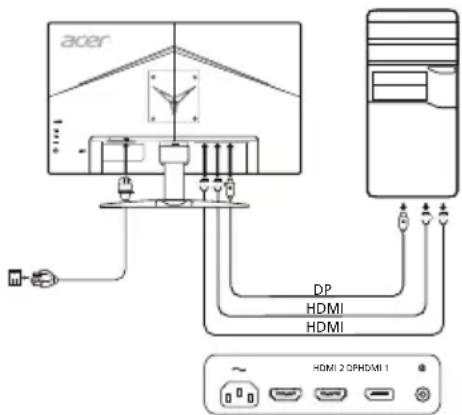

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite DP laidą (tik DP jvesties modelyje)

a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite vieną DP kabelio galą prie monitoriaus nugarėlės, o kitą – prie kompiuterio prievado.

2-2 Prijunkite HDMI laidą (tik HDMI jvesties modelyje)

a. Jsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite HDMI laidą prie kompiuterio.

1. Ikiškite monitoriaus maitinimo laidą i maitinimo lizda monitoriaus nugarėleje.
2. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

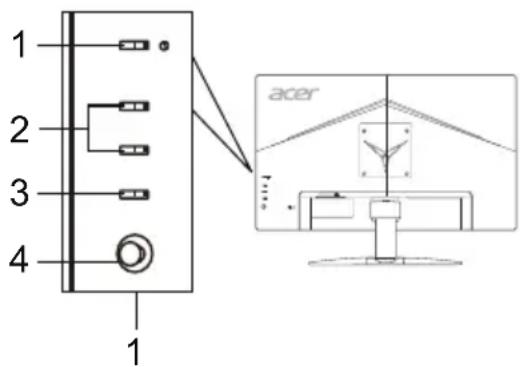

Išoriniai valdikliai

Nr. Elementas Aprašymas

1	Maitinimo mygtukas / indikatorius	Jungia ir išjungia monitorių. Mélynas rodo jungtą maitinimą. Oranžinis rodo budėjimo / energijos taupymo režimą.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norėdami jjungti naudotojo nustatytą sparčiojo klavišo funkciją.
3	Įvesties mygtukas	Paspauskite, kad perjungtumėte įvesties šaltinius.
4	Navigacijos mygtukas / mygtukas „Gerai“	Paspauskite, norėdami jjungti OSD meniu, tuomet naudokite jį kaip kryptinį mygtuką, norėdami pažymėti norimą funkciją. Paspauskite dar kartą, norėdami įvesti pasirinkimą.

acer DP HDMI HDMI HDMI 2 SP HDMI 1

1 2 3 4 1 acer

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis jrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams jrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus jrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantiju, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

● pakeisti antenos kryptj arba vieta,
- padidinti atstuma tarp jrenginio ir imtuvo,
- prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
- kreiptis pagalbos i pardavimo atstovą arba patyrusi radijo ar televizijos meistra.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumète monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys i skaičiavimo jrenginius turi būti sudarytos iš ekranuotujų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio jrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius jrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis jrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) jrenginys negali kelti žalingų trukdžių; 2) šis jrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sajungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokštė	Valdymo sistema TFT spalvinis LCD
	Dydis 27"W (69 cm)
	Vaizdo taškų dydis 0,233 mm (H) x 0,233 mm (V)
	Ryškumas	250 cd/m^2 (jprastas)
	Kontrastas 100000000:	maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmė 1 ms (VRB)
	Plokštės lipas „In-Plane	Switching"
	Horizontalusis dažnis	HDMI: 30–112 KHzDP: 112–112 KHz
	Vertikalusis dažnis	HDMI: 56–76 HzDP: 48–75 Hz
Ekrano spalvos 16,7 milijonų
Taškų dažnis		298,47 MHz
Didžiausia skiriamoji geba 2560 x 1440 esant 75 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energijos sąnaudos(esant 200 nitų)	Ijungimo režimu 24 W (jprastos)
	Miego režimu 0,35 W (jprastos)
	Išjungimo režimu 0,3 W (jprastos)
Įvesties jungtis		HDMI (tik HDMI įvesties modelyje)DP (tik DP įvesties modelis)
Vaizdo įvesties signalas		HDMI (tik HDMI įvesties modelyje) (pasirenkamas)DP (tik DP įvesties modelis) (pasirenkamas)
Garsiakalbiai 2 W x 2 (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 596,74 mmVertikaliai: 335,66 mm
Maitinimo šaltinis:		100–240 V, 50/60 Hz
Aplinkos sąlygos		Naudojimo temperatūra: 0–40° CSaugojimo temperatūra: -20–60° CNaudojimo drėgme: 20–80 %
Matmenys		614 (P) x 454,02 (A) x 231,08 (G) mm
Svoris (grynasis)		5,06 kg (grynasis)
Mechanizmų techniniai duomenys		Pakreipimas: nuo -5° iki +15°Pasukimas: nėraAukščio reguliavimas: nėraSukimosi ašis: nėraAtkabinamas kojos stovas: taip
Išoriniai valdikliai	Jungikliai / mygtukai	Maitinimo mygtukas | VestisSpartusis klavišas 1 Meniu/Navigacija/GeraiSpartusis klavišas 2
	Funkcijos	Ryškumas TaikiklisKontrastas KalbaMėlyna šviesa Ekrano rodinio skirtasis laikasJuodos spavos akcentavimas Skaidrumas ACM įjungti / išjungti Atnaujinimo dažnisYpatingas ryškumas OSD užraktas Gama IvestisSpalvinė temperatūra Automatinis šaltinisRežimai DP formatas sRGB Sparčiojo klavišo priskyrimasPilkumo tonų režimas Platusis režimas6 ašių atspalvis DDC/CI įjungti / išjungti6 ašių grynis HDMI juodu atspalvių lygis Garsumas Greitojo paleidimo režimasNutildyti Ekrano informacijaGreitinimas Nustalyti visas nuostatas iš naujoFreeSync IšeitiVRB
Specifikacijos priklauso nuo modelio ir (arba) regiono.

„Acer“ gaminio vadovus ir kitus dokumentus rasite oficialioje „Acer“ palaikymo svetainėje.
