ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GluePRO 400 LCD STEINEL

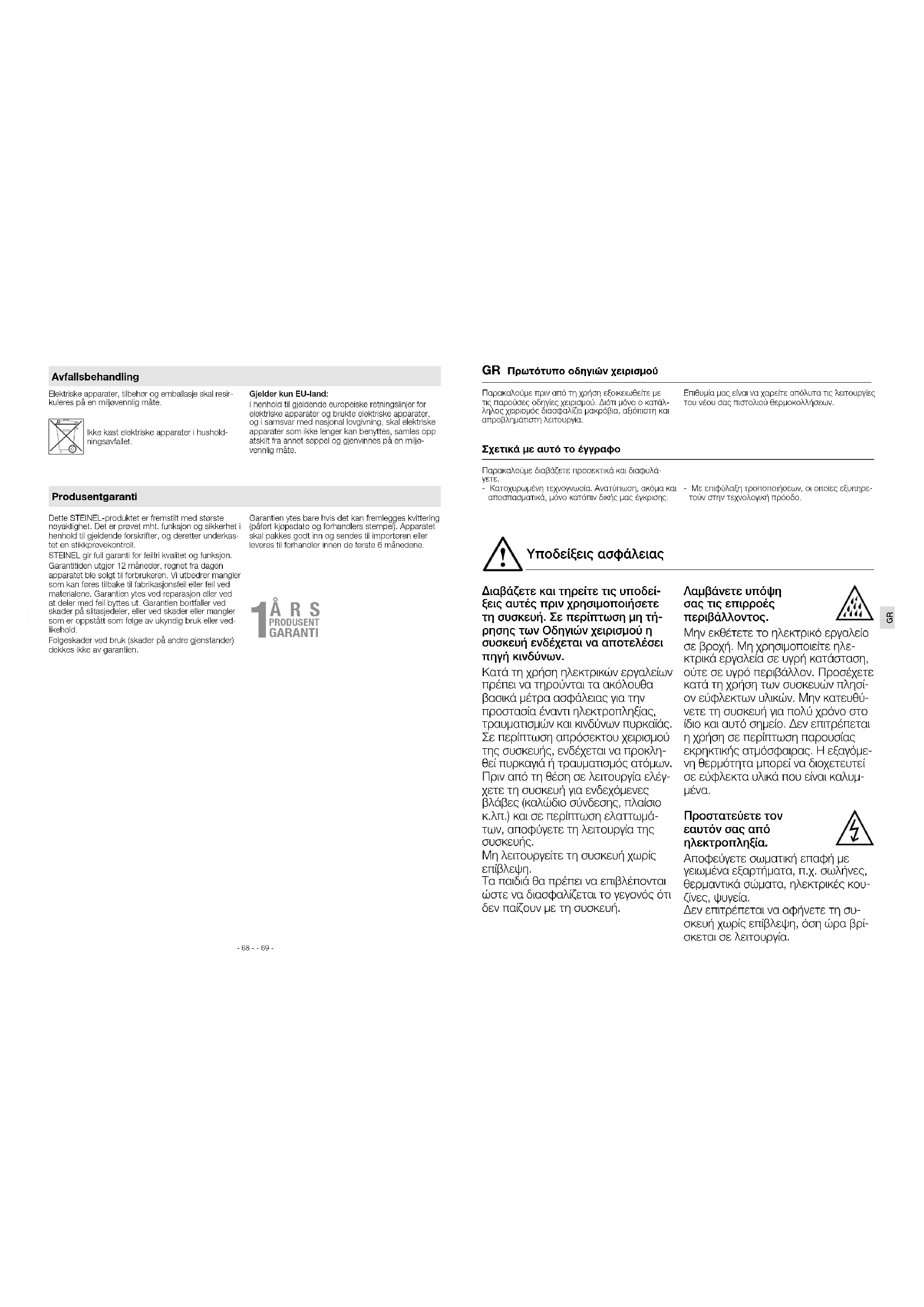

GARANTI PRODUSENT ÅRS GARANTI PRODUSENT ÅRS GARANTI Υποδείξεις ασφάλειας Παρακαλούμε πριν από τη χρήση εξοικειωθείτε με τις παρούσες οδηγίες χειρισμού. Διότι μόνο ο κατάλ-ληλος χειρισμός διασφαλίζει μακρόβια, αξιόπιστη και απροβλημάτιστη λειτουργία.Επιθυμία μας είναι να χαρείτε απόλυτα τις λειτουργίες του νέου σας πιστολιού θερμοκολλήσεων. GRΠρωτότυπο οδηγιών χειρισμού Σχετικά με αυτό το έγγραφοΠαρακαλούμε διαβάζετε προσεκτικά και διαφυλά-γετε.- Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.- Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρε-τούν στην τεχνολογική πρόοδο. Διαβάζετε και τηρείτε τις υποδεί- ξεις αυτές πριν χρησιμοποιήσετε τη συσκευή. Σε περίπτωση μη τή- ρησης των Οδηγιών χειρισμού η συσκευή ενδέχεται να αποτελέσει πηγή κινδύνων. Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρούνται τα ακόλουθα βασικά μέτρα ασφάλειας για την προστασία έναντι ηλεκτροπληξίας, τραυματισμών και κινδύνων πυρκαϊάς. Σε περίπτωση απρόσεκτου χειρισμού της συσκευής, ενδέχεται να προκλη- θεί πυρκαγιά ή τραυματισμός ατόμων. Πριν από τη θέση σε λειτουργία ελέγ- χετε τη συσκευή για ενδεχόμενες βλάβες (καλώδιο σύνδεσης, πλαίσιο κ.λπ.) και σε περίπτωση ελαττωμά- των, αποφύγετε τη λειτουργία της

Μη λειτουργείτε τη συσκευή χωρίς

Τα παιδιά θα πρέπει να επιβλέπονται ώστε να διασφαλίζεται το γεγονός ότι δεν παίζουν με τη συσκευή. Λαμβάνετε υπόψη σας τις επιρροές περιβάλλοντος. Μην εκθέτετε το ηλεκτρικό εργαλείο σε βροχή. Μη χρησιμοποιείτε ηλε- κτρικά εργαλεία σε υγρή κατάσταση, ούτε σε υγρό περιβάλλον. Προσέχετε κατά τη χρήση των συσκευών πλησί- ον εύφλεκτων υλικών. Μην κατευθύ- νετε τη συσκευή για πολύ χρόνο στο ίδιο και αυτό σημείο. Δεν επιτρέπεται η χρήση σε περίπτωση παρουσίας εκρηκτικής ατμόσφαιρας. Η εξαγόμε- νη θερμότητα μπορεί να διοχετευτεί σε εύφλεκτα υλικά που είναι καλυμ-

Προστατεύετε τον εαυτόν σας από ηλεκτροπληξία. Αποφεύγετε σωματική επαφή με γειωμένα εξαρτήματα, π.χ. σωλήνες, θερμαντικά σώματα, ηλεκτρικές κου- ζίνες, ψυγεία. Δεν επιτρέπεται να αφήνετε τη συ- σκευή χωρίς επίβλεψη, όση ώρα βρί- σκεται σε λειτουργία.- 70 - - 71 -

Διαφυλάγετε σε ασφαλές μέρος τα εργαλεία σας. Μετά τη χρήση τοποθετείτε τη συ- σκευή σε βάση και την αφήνετε να κρυώσει, πριν την αποθηκεύσετε. Εργαλεία που δεν χρησιμοποιούνται πρέπει να αποθηκεύονται σε ξηρό και ασφαλισμένο χώρο, όπου δεν μπο- ρούν να καταλήξουν σε παιδικά χέρια. Αυτή η συσκευή μπορεί να χρησιμο- ποιηθεί από παιδιά ηλικίας 8 ετών και άνω όπως επίσης και από άτομα με μειωμένες σωματικές, αισθησιακές ή διανοητικές ικανότητες ή με ελλιπή πείρα και γνώση, εφόσον είναι υπό επίβλεψη ή εφόσον εξοικειώθηκαν σχετικά με την ασφαλή χρήση της συ- σκευής και κατανοούν τους ενδεχόμε- νους επακόλουθους κινδύνους. Παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Καθαρισμός και συντήρηση χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά που δεν είναι υπό επίβλεψη. Μην υπερφορτώνετε τα εργαλεία σας. Εργάζεστε καλύτερα και ασφαλέστε- ρα στα αναφερόμενα όρια λειτουρ- γίας. Μη μεταφέρετε το εργαλείο από το καλώδιο και μην τραβάτε το καλώδιο για να βγάλετε το φις από την ηλεκτρική πρίζα. Προστατεύετε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές. Προσέχετε δηλητηριώδη αέρια και κινδύνους

Κατά την επεξεργασία πλαστικών, βερνικιών και παρόμοιων υλικών μπο- ρεί να δημιουργηθούν δηλητηριώδη

Προσέχετε κινδύνους πυρκαγιάς και

Για τη δική σας ασφάλεια χρησιμοποι- είτε μόνο εξαρτήματα και συμπληρω- ματικές συσκευές που αναφέρονται στις οδηγίες χειρισμού, ή προτείνονται από τον κατασκευαστή των εργαλεί-

Η χρήση άλλων συμπληρωματικών συσκευών ή εξαρτημάτων εκτός αυ- τών που προτείνονται στις Οδηγίες χειρισμού ή στον κατάλογο, μπορεί να αποτελέσει κίνδυνο τραυματισμού για το άτομό σας. Επισκευές μόνο από ειδικό ηλεκτρολόγο. Αυτό το ηλεκτρικό εργαλείο ανταπο- κρίνεται στους σχετικούς κανονισμούς ασφάλειας. Επισκευές επιτρέπεται να εκτελούνται μόνο από ειδικό ηλε- κτρολόγο, διαφορετικά μπορεί να προκληθούν ατυχήματα για το χρή- στη. Εάν προκληθεί φθορά στο κα- λώδιο σύνδεσης αυτής της συσκευής, πρέπει το καλώδιο να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία εξυπηρέτησης πελατών αυ- τού ή από άλλο εξειδικευμένο άτομο προς αποφυγή κινδύνων. Διαφυλάγετε καλά αυτές τις υποδείξεις ασφάλειας στη συσκευή. Υποδείξεις ασφάλειας L Δεν επιτρέπεται η χρήση υγρών ή παστοποιημέ- νων κολλητικών ουσιών! L Το ακροφύσιο και η λιωμένη κόλλα μπορεί να υπερθερμανθούν πάνω από 200 βαθμούς Κελσί- ου! Κίνδυνος εγκαύματος! L Κίνδυνος εγκαύματος! Μετά από δερματική επα- φή με καυτή κόλλα: Πλένετε αμέσως με κρύο νερό. Μην προσπαθείτε να απομακρύνετε την κόλλα τήξης από το δέρμα. Εν ανάγκη απευθυν- θείτε σε ιατρό. L Μετά από επαφή της καυτής κόλλας με τα μάτια: Ψύχετε αμέσως με τρεχούμενο νερό για περ. 15λεπτά και ζητάτε αμέσως τη συμβουλή ιατρού. L Τα σημεία συγκόλλησης πρέπει να είναι ελεύθερα από λίπη, στεγνά και απολύτως καθαρά. L Η άψογη λειτουργία διασφαλίζεται μόνο εφόσον χρησιμοποιείτε γνήσια φυσίγγια θερμοκόλλησης STEINEL. L Δεν επιτρέπεται η χρήση σε συνδυασμό με εύφλε- κτες/καύσιμες ύλες. L Λεκέδες κόλλας σε ρουχισμό δεν μπορούν να απομακρυνθούν. L Ελέγχετε την καταλληλότητα ευαίσθητων στη θερμότητα υλικών. L Τις σταγόνες κολλητικής ουσίας μπορείτε να τις απομακρύνετε καλύτερα σε ψυχρή κατάσταση. L Μην τραβάτε τα φυσίγγια κόλλας από τη συ- σκευή. Καυτή κόλλα που διεισδύει στη συσκευή, ενδέχεται να προκαλέσει βλάβες. L Η προσκολλητικότητα είναι ιδανική εφόσον η σύν- δεση γίνει αμέσως μετά την επάλειψη κόλλας. L Όταν κάνετε μεγάλα διαλείμματα εργασίας (περισ- σότερο από 30 λεπτά περίπου) παρακαλούμε να αποσυνδέετε το βύσμα από την πρίζα ηλεκτρικού

L Κατά τον ανεφοδιασμό με νέα φυσίγγια κόλλας παρακαλούμε να περιμένετε μία στιγμή, ώστε να μπορεί να θερμανθεί το κρύο φυσίγγι. Σε καμία περίπτωση δεν επιτρέπεται να χρησιμοποιείτε βε- βιασμένη πίεση! L Μετά από κάθε αντικατάσταση ακροφυσίου το βιδώνετε πάντα σταθερά με το χέρι. L Η ζεστή συσκευή πρέπει να τοποθετείται στη βά-

Δεν επιτρέπεται να τοποθετείται στο πλάι. L Μετά τη χρήση της συσκευής βγάζετε το βύσμα από την πρίζα δικτύου. Πριν αποθηκεύσετε τη συσκευή, πρέπει να την αφήσετε να κρυώσει τε-

L Στη ρύθμιση εργοστασίου η συσκευή δεν ενεργο- ποιείται πάλι αυτόματα, εάν γίνει διακοπή ρεύμα- τος και μετά εκ νέου τροφοδοσία ρεύματος.

Δυνατότητα ανάρτησης Ρύθμιση εμβολισμού Οδηγός φυσιγγίου κόλλας Πλήκτρο EΝΤΟΣ/ΕΚΤΟΣ Πλήκτρο SET (μόνο GluePRO 400 LCD) Πλήκτρο ΑΝΩ για αύξηση θερμοκρασίας (μόνο GluePRO 400 LCD) Πλήκτρο ΚΑΤΩ για μείωση θερμοκρασίας (μόνο GluePRO 400 LCD) Ένδειξη πληροφοριών LCD (μόνο GluePRO 400 LCD) Καλώδιο ηλεκτρικής σύνδεσης Βάση (αφαιρέσιμη) Μοχλός προώθησης Ανταλλακτικό ακροφύσιο κόλλας Καπάκι ακροφυσίου Σημαντικές οδηγίες Πιστόλι θερμοκόλλησης για χρήση με γνήσια φυσίγγια κόλλας STEINEL Η χρήση επιτρέπεται μόνο σε ξη- ρούς και καλά αεριζόμενους εσωτερικούς χώρους. Χρήση σύμφωνα με τους κανονισμούς

Θέση σε λειτουργία L Εισάγετε το βύσμα σε πρίζα ηλεκτρικού δικτύου. L Ενεργοποιείτε τη συσκευή, πατώντας για δύο δευτερόλεπτα το πλήκτρο ΕΝΤΟΣ/ΕΚΤΟΣ. Η συσκευή θερμαίνεται αμέσως και επιτυγχάνει τη ρυθμισμένη θερμοκρασία. L Κατά τη διάρκεια της φάσης προθέρμανσης ανα- βοσβήνει η κόκκινη φωτοδίοδος LED και η φωτει- νή ένδειξη είναι μπλε. L Εάν η φωτοδίοδος LED είναι κόκκινη και η φω- τεινή ένδειξη πράσινη, τότε έχει επιτευχθεί το επιλεγμένο όριο θερμοκρασίας και το πιστόλι θερμοκόλλησης είναι έτοιμο για λειτουργία. L Εάν το όριο θερμοκρασίας είναι πολύ υψηλό, η φωτοδίοδος LED είναι κόκκινη και η φωτεινή ένδειξη κόκκινη. L Εισάγετε το φυσίγγιο κόλλας τήξης στο άνοιγμα στην πίσω πλευρά της συσκευής. L Απενεργοποιείτε τη συσκευή, πατώντας μία φορά για λίγο το πλήκτρο ΕΝΤΟΣ/ΕΚΤΟΣ. Ρύθμιση θερμοκρασίας GluePRO 400 LCD L Είναι εφικτή η ακριβής ρύθμιση θερμοκρασίας από 40 έως 230 βαθμούς Κελσίου. Από το εργοστάσιο έχει ρυθμιστεί η θερμοκρασία στους 190 βαθμούς

L Πατάτε το πλήκτρο SET

. Με πατημένο το πλήκτρο SET επιλέγετε τη θερμοκρασία με τα πλήκτρα ΑΝΩ και ΚΑΤΩ

. Στην ένδειξη εμφανίζεται η επιλεγμένη θερμοκρασία. L Αν αφήσετε ελεύθερο το πλήκτρο SET

νίζεται πάλι η τρέχουσα θερμοκρασία στο θάλαμο

L Διατηρείτε πατημένο το πλήκτρο SET. Αν πατή- σετε το ανάλογο πλήκτρο πιο πολύ ώρα, τότε η θερμοκρασία αυξάνεται ή μειώνεται αυτόματα σε βήματα 1 βαθμού. Αν πατήσετε το ανάλογο πλήκτρο για τουλάχιστον 3 δευτερόλεπτα, τότε η θερμοκρασία αυξάνεται ή μειώνεται σε βήματα 5βαθμών.

Μην ρυθμίζετε τη θερμοκρασία πιο πάνω από τη θερμοκρασία επεξεργασίας της κόλλας τήξης! Ρύθμιση εμβολισμού L Η ρύθμιση εμβολισμού μπορεί να επιλεχθεί κατά βούληση, έτσι ώστε να μπορείτε να ρυθμίσετε ακριβή ποσότητα κόλλας ανά εμβολισμό ή να επι- τύχετε μία άνετη ρύθμιση του μοχλού προώθησης

L Ο σύρτης ρύθμισης εμβολισμού

ρυθμίζει το μοχλό προώθησης

, για μείωση ή αύξηση ποσό- τητας κόλλας ανά εμβολισμό. L Τραβάτε το μοχλό προώθησης και ρυθμίζετε το σύρτη για ρύθμιση εμβολισμού

προς την κα- τεύθυνση του ακροφυσίου, έως ότου σημειωθεί εξαγωγή της επιθυμητής ποσότητας κόλλας ανά εμβολισμό ή έως ότου επιτύχετε μία άνετη ρύθμι- ση του μοχλού προώθησης. L Ρυθμίζετε το σύρτη στην αντίθετη κατεύθυνση, για να αποκαταστήσετε πάλι την αρχική

Αλλαγή ακροφυσίου Για ειδικές εφαρμογές υπάρχουν διαθέσιμα ειδικά ακροφύσια. Για την αλλαγή ακροφυσίου πρέπει η συσκευή να είναι ζεστή, αλλά να έχει αποχωριστεί από το ηλεκτρικό δίκτυο. Προς το σκοπό αυτό θερμαίνετε τη συσκευή GluePRO 300 το πολύ για 45δευτερόλεπτα. Η συσκευή GluePRO400 LCD επιτρέπεται να θερμανθεί το πολύ στους 100 βαθμούς Κελσίου. Εάν επιτευχθεί η θερμοκρασία, η συσκευή απενεργο-

1. Κρατάτε σταθερά τη συσκευή με προστατευτικά

γάντια ανθεκτικά σε θερμότητα.

2. Ξεβιδώνετε το ακροφύσιο

Κατά το ξεβίδωμα δεν επιτρέπεται να πατή- σετε ποτέ τη σκανδάλη!

3. Βιδώνετε το ανταλλακτικό ακροφύσιο σφιχτά με

Περαιτέρω λειτουργίες GluePRO400LCD Λειτουργία LOC Προς αποφυγή αθέλητης απορύθμισης των επιλεγ- μένων ρυθμίσεων η συσκευή GluePRO400LCD δια- θέτει τη λειτουργία Lockable Override Control (LOC). Για να πληροφορηθείτε τον τρόπο ρύθμισης της λει- τουργίας LOC, παρακαλούμε να απευθυνθείτε στην υπηρεσία Σέρβις της εταιρείας μας στο τηλέφωνο 05245-448 188. Λειτουργία ηρεμίας Η λειτουργία ηρεμίας μειώνει αυτόματα τη θερμο- κρασία στη θέρμανση σύμφωνα με κατά βούληση ρυθμισμένη ώρα σε θερμοκρασία που μπορεί να ρυθμιστεί. Αυτό είναι καθοριστικό, εφόσον έχει γί- νει το τελευταίο πάτημα πλήκτρου. Η κατάσταση ηρεμίας αναγνωρίζεται από τη φωτοδίοδο LED που αναβοσβήνει μπλε ή από την μπλε αναβοσβήνουσα ένδειξη. Από το εργοστάσιο η λειτουργία αυτή είναι απενεργοποιημένη. Για να πληροφορηθείτε τον τρό- πο ρύθμισης της λειτουργίας ηρεμίας, παρακαλούμε να απευθυνθείτε στην υπηρεσία Σέρβις της εταιρείας μας στο τηλέφωνο 05245-448 188. Περαιτέρω λειτουργίες GluePRO400LCD Επεξηγήσεις για τα τεχνικά δεδομένα σελ. 3

1. Μακρύ ακροφύσιο 3 mm

2. Μακρύ ακροφύσιο γωνία 3 mm

3. Μακρύ ακροφύσιο λεπτό 1,5 mm

4. Μακρύ ακροφύσιο μεγάλο 4,5 mm

κωδικός 052935 Φυσίγγια κόλλας

1. Φυσίγγια γενικής χρήσης Universal 300 mm 600 g

2. Φυσίγγια κόλλας Acrylate 300 mm 600 g

3. Φυσίγγια κόλλας Fast 300 mm 600 g

4. Φυσίγγια κόλλας Flex 300 mm 600 g

5. Φυσίγγια κόλλας Low Melt 300 mm 600 g

Τηρείτε τις οδηγίες και υποδείξεις του εντύπου του πιστολιού θερμοκόλλησης. Έντυπα δεδομένων και περαιτέρω πληροφορίες θα βρείτε στη διαδικτυακή πύλη www.steinel-professional.de. Ο αντιπρόσωπός σας έχει διαθέσιμα για σας μερικά αξεσουάρ:

Μ × Π × Υ Διαστάσεις Pmax Μέγιστη ισχύς σε Watt U Ονομαστική τάση σε Volt P Ø** Ονομαστική κατανάλωση ισχύος σε Watt T Θερμοκρασία σε °Κέλσιους t 190 Χρόνος προθέρμανσης σε λεπτά m/t* Απόδοση παροχής ανά ώρα σε kg m Βάρος χωρίς καλώδιο τροφοδοσίας σε gr

• ανάλογα με θερμοκρασία και ιξώδες κόλλας ** σε 30 s κόλληση / 60 s ηρεμία- 74 - - 75 - Ένδειξη Θέρμανση Αιτία Επίλυση„- - -“ Λειτουργία LOC σε ενέργειαΑπενεργοποιείτε λειτουργία LOC. (Βλέπε „Περαιτέρω λειτουργίες GluePRO400LCD“)„Err“. θερμό Υπέρβαση μέγιστης θερμοκρασίαςΑφήνετε να κρυώσει. Απενεργοποιείτε και ενεργοποιείτε πάλι τη συσκευή.„Err“. κρύο Βραχυκύκλωμα αισθητήρα ή θραύση αισθητήραΚάνετε αντικατάσταση θαλάμου θέρμανσης. Παρακαλούμε επικοινωνήστε με τον αρμόδιο αντιπρόσωπο Σέρβις.Στη συκευή GluePRO300 ένα σφάλμα δηλώνεται με γρήγορο αναβόσβημα της φωτοδιόδου LED.Εάν η δήλωση σφάλματος παραμένει πάνω από 5λεπτά, παρακαλούμε επικοινωνήστε με τον αρμόδιο αντιπρόσωπο Σέρβις.Ενδείξεις κατάστασης και μηνύματα σφάλματος GluePRO 400 LCD Μήνυμα σφάλματος GluePRO 300Εγγύηση κατασκευαστήΑπόσυρσηΗλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ:Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχε-τικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συ-σκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύ-ρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγι-στη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο.Η STEINEL αναλαμβάνει την εγγύηση για άψογη κα-τάσταση και λειτουργία.Ο χρόνος εγγύησης ανέρχεται σε 12μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδι-ορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαί-τηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η παροχή εγγύησης εκπίπτει για βλάβες σε εξαρτήματα φθοράς και για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλλη-λη συντήρηση.Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.Η εγγύηση παρέχεται μόνο εφόσον η μη αποσυναρ-μολογημένη συσκευή αποσταλεί με απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπό-ρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις ή αν παραδοθεί κατά τους 6πρώτους μήνες στον αντιπρόσωπο.ΚΑΤΑΣΚΕΥΑΣΤΗ
