РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GluePRO 400 LCD STEINEL

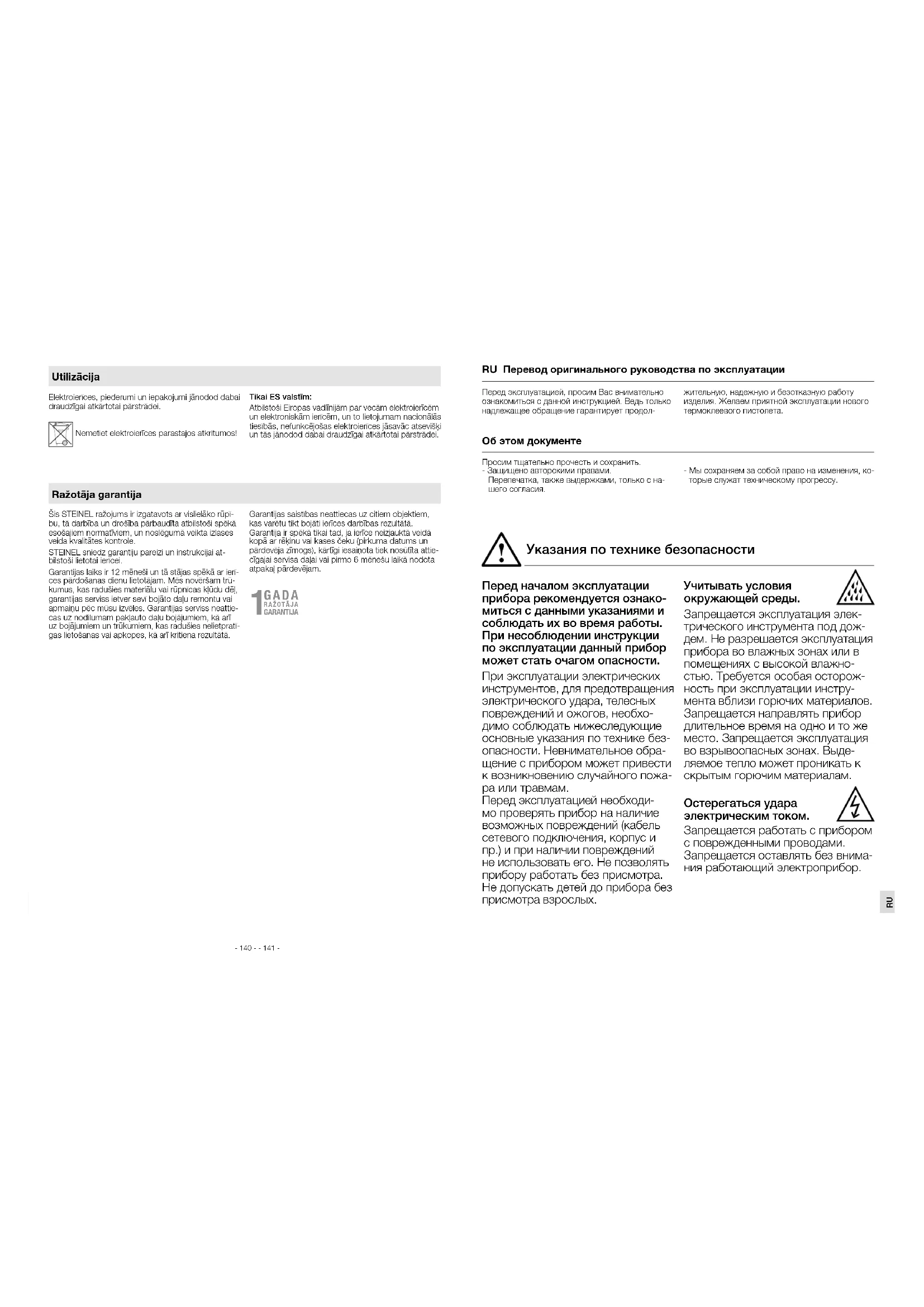

GADU GARANTIJA Указания по технике безопасности Перед эксплуатацией, просим Вас внимательно ознакомиться с данной инструкцией. Ведь только надлежащее обращение гарантирует продол- жительную, надежную и безотказную работу изделия. Желаем приятной эксплуатации нового термоклеевого пистолета. RUПеревод оригинального руководства по эксплуатации Об этом документе Просим тщательно прочесть и сохранить. - Защищено авторскими правами. Перепечатка, также выдержками, только с на- шего согласия. - Мы сохраняем за собой право на изменения, ко- торые служат техническому прогрессу. Перед началом эксплуатации прибора рекомендуется ознако- миться с данными указаниями и соблюдать их во время работы. При несоблюдении инструкции по эксплуатации данный прибор может стать очагом опасности. При эксплуатации электрических инструментов, для предотвращения электрического удара, телесных повреждений и ожогов, необхо- димо соблюдать нижеследующие основные указания по технике без- опасности. Невнимательное обра- щение с прибором может привести к возникновению случайного пожа- ра или травмам. Перед эксплуатацией необходи- мо проверять прибор на наличие возможных повреждений (кабель сетевого подключения, корпус и пр.) и при наличии повреждений не использовать его. Не позволять прибору работать без присмотра. Не допускать детей до прибора без присмотра взрослых. Учитывать условия окружающей среды. Запрещается эксплуатация элек- трического инструмента под дож- дем. Не разрешается эксплуатация прибора во влажных зонах или в помещениях с высокой влажно- стью. Требуется особая осторож- ность при эксплуатации инстру- мента вблизи горючих материалов. Запрещается направлять прибор длительное время на одно и то же место. Запрещается эксплуатация во взрывоопасных зонах. Выде- ляемое тепло может проникать к скрытым горючим материалам. Остерегаться удара электрическим током. Запрещается работать с прибором с поврежденными проводами. Запрещается оставлять без внима- ния работающий электроприбор.- 142 - - 143 -

Хранить прибор в безопасном месте. По завершении работы ри- бор следует положить для охлаж- дения на подставку и лишь после охлаждения убирать на хранение. Электрические приборы должны храниться в сухом, закрытом и не- доступном для детей месте. Использование этого прибора детьми старше 8 лет, а также ли- цами с нарушениями физического, сенсорного или умственного раз- вития или с недостаточным опытом и знаниями разрешено, если они находятся под присмотром или прошли инструктаж по безопасно- му использованию прибора и пони- мают вытекающие из этого риски. Детям запрещается играть с при-

Чистку и пользовательское техни- ческое обслуживание не разреша- ется выполнять детям без присмо-

Запрещается перенагрузка приборов. Их следует эксплуатировать в ре- комендуемом диапазоне мощности. Запрещается носить прибор, дер- жа его за электрический шнур, или тянуть за него при отсоединении электровилки из розетки. Предо- хранять электрошнур от нагре- вания, попадания масла и острых

Соблюдать меры по предотвращению выделения ядовитых газов и их воспламенения. При обработке пластмасс, лаков и подобных материалов могут выде- ляться ядовитые газы. Соблюдать меры по предотвращению пожара и воспла-

Для обеспечения личной безопас- ности использовать исключитель- но принадлежности и вспомога- тельные устройства, указанные в инструкции по эксплуатации или рекомендуемые изготовителем данного прибора. Использование неуказанных в инструкции по эксплуатации или каталоге приборов или принадлеж- ностей может привести к телесным повреждениям. Ремонтные работы долж- ны выполнять исключи- тельно электротехники. Настоящий электрический прибор отвечает всем действующим тре- бованиям по безопасности эксплу-

Во избежание несчастных случаев ремонтные работы должны выпол- нять исключительно электротехни- ки. Замена поврежденного элек- трошнура - с целью предотвраще- ния возможной опасности - должна быть поручена производителю, его отделу сервисного обслуживания или иным квалифицированным специалистам. Хранить инструкцию по технике безопасности прибора в надежном месте. Указания по технике безопасности

Возможность подвешивания Регулировка хода Направляющая клеевого стержня Переключатель ВКЛ./ВЫКЛ. Кнопка SET (только GluePRO 400 LCD) Кнопка ВВЕРХ для повышения температуры (только GluePRO 400 LCD) Кнопка ВНИЗ для снижения температуры (только GluePRO 400 LCD) Информационный ЖК-дисплей (только GluePRO 400 LCD) Электрический шнур Опора (съемная) Рычаг подачи Сменные клеевые насадки Колпачок насадки Важные указания L Не использовать жидкие или пастообразные клеящие вещества! L Сопло и расплавленный клей могут нагревать- ся до температур выше 200 градусов Цельсия! Опасность ожога! L Опасность ожога! После попадания горячего клея на кожу: немедленно охладить холодной водой. Не пытаться снять расплавленный клей с кожи. При необходимости обратиться к вра-

L После попадания горячего клея в глаза: неза- медлительно в течение прим. 15 минут охлаж- дать проточной водой и немедленно обратить- ся к врачу. L Склеиваемые места должны быть очищены от жира, сухими и абсолютно чистыми. L Безупречная работа гарантируется только при использовании оригинальных клеевых стерж- ней STEINEL. L Не использовать вместе с легковоспламеняе- мыми / горючими веществами. L Пятна клея с одежды удалить невозможно. L Проверить пригодность термочувствительных материалов. L Капли клея лучше всего удалять в холодном

L Не вытаскивать клеевой стержень из прибора. Горячкий клей, который течет в прибор, может привести к повреждению. L Прочность склеивания оптимальна, если сое- динение происходит непосредственно после нанесения клея. L При длительных перерывах в работе (более чем ок. 30 минут) необходимо выключать при- бор из розетки. L После установки новых клеевых стержней следует немного подождать, чтобы холодный патрон мог нагреться. Ни в коем случае не вдавливать с силой! L После замены всегда плотно закручивать на- садку вручную. L Разогретый прибор нужно устанавливать на

На бок его класть нельзя. L После использования всегда выключать прибор из розетки. Дать прибору полностью остыть перед хранением. L Прибор в заводском состоянии не включается снова автоматически, если электропитание прерывается и затем снова подается. Термоклеевой пистолет для использования ориги- нальных клеевых стержней STEINEL. Использова- ние разрешается только в сухих, хорошо вентили- руемых внутренних помещениях. Применение по назначению- 144 - - 145 -

Эксплуатация/принцип работы Пуск в эксплуатацию L Вставить штекер в розетку. L Включить прибор, нажав в течение двух секунд кнопку ВКЛ./ВЫКЛ. Прибор сразу же разогре- вается до установленной температуры. L Во время фазы разогрева СИД мигает крас- ным цветом или дисплей светится синим цве-

L Если СИД горит красным или дисплей - зеле- ным, то выбранный температурный диапазон достигнут и клеевой пистолет готов к работе. L Если температурный диапазон слишком высо- кий, то СИД или дисплей горит красным цве-

L Вставить клеевой стержень через отверстие с обратной стороны прибора. L Выключить прибор, кратко нажав кнопку ВКЛ./ ВЫКЛ. один раз. Регулировка температуры GluePRO 400 LCD L Возможна установка температуры от 40 до 230 °C с точностью до градуса. На заводе темпе- ратура установлена на 190 градусов Цельсия. L Нажать кнопку SET

Выбрать при нажатой кнопке SET температуру кнопками ВВЕРХ и

. Выбранная температура ото- бражается на дисплее. L Если отпустить кнопку SET

, снова отобра- жается текущая температура в камере нагре-

L Удерживать кнопку SET нажатой. Если удер- живать соответствующую кнопку нажатой дольше, то температура автоматически по- вышается или снижается с шагом в 1 градус. Если удерживать соответствующую кнопку нажатой в течение как минимум 3 секунд, то температура автоматически повышается или снижается с шагом в 5 градусов.

Не устанавливать температуру выше температуры обработки термоклея! Регулировка хода L Регулировку хода можно выбрать индивиду- ально, чтобы настроить точное количество клея за ход или достичь комфортной регули- ровки рычага подачи

L Затвор для регулировки хода

, чтобы уменьшить или увеличить количество клея за ход. L Потянуть рычаг подачи и смещать затвор для регулировки хода

в направлении сопла до тех пор, пока за ход не будет выдаваться же- лаемое количество клея или не будет достиг- нута комфортная регулировка рычага подачи. L Смещать затвор в противоположном направ- лении, чтобы восстановить исходное положе-

Смена насадок Для особых областей применения предлагаются специальные насадки. Для замены насадок при- бор должен быть теплым, но быть отключен от се- ти. Для этого разогревать GluePRO 300 в течение макс. 45 секунд. GluePRO400 LCD можно разогревать до макс. 100 градусов Цельсия. Когда температура достигнута, выключить при-

1. Удерживать прибор в термозащитных перчат-

При этом никогда не нажимать спусковой

3. Вручную накрутить сменную насадку.

Дополнительные функции GluePRO400LCD Функция LOC Для предотвращения случайного изменения вы- бранных настроек GluePRO400LCD имеет функ- цию Lockable Override Control (LOC). Чтобы узнать, как можно настроить функцию LOC, свяжитесь, пожалуйста, с нашей Службой технической под- держки по телефону 05245-448-188. Режим покоя Режим покоя автоматически снижает температуру термоэлемента после произвольно выставляе- мого времени до устанавливаемой температуры. При этом важно, когда была последний раз на- жата кнопка. Режим покоя можно распознать по синему мигающему СИД или по синему мигающе- му дсиплею. На заводе эта функция была деак- тивирована. Чтобы узнать, как можно настроить режим покоя, свяжитесь, пожалуйста, с нашей Службой технической поддержки по телефону 05245-448-188. Дополнительные функции GluePRO400LCD Разъяснения технических данных на странице 3

1. Удлиненная насадка 3 мм

2. Удлиненная насадка, угловая, 3 мм

3. Удлиненная насадка, тонкая, 1,5 мм

4. Удлиненная насадка, большая, 4,5 мм

№ арт. 052935 Клеевые стержни

1. Универсальные клеевые стержни 300 мм 600 г

2. Акрилатные клеевые стержни 300 мм 600 г

3. Секундные клеевые стержни 300 мм 600 г

4. Гибкие клеевые стержни 300 мм 600 г

5. Легкоплавкие клеевые стержни 300 мм 600 г

Соблюдать технический паспорт с указаниями по работе с термоклеем. Технические паспорта и до- полнительную информацию можно запросить на www.steinel-professional.de. Насадки, имеющиеся в продаже в качестве принадлежностей

Д×Ш×В Размеры Pmax Максимальная мощность в ваттах U Сетевое напряжение в вольтах P Ø** Потребляемая мощность в ваттах T Температура в градусах Цельсия t 190 Время нагрева в минутах m/t* Подача за час в кг м Вес без электрического шнура в граммах

• в зависимости от температуры и вязкости клея ** при 30 с склеивания / 60 с перерыва- 146 - - 147 - ИндикацияНагрева-тельный элементПричина Устранение „- - -“ Функция LOC активна Выключить функцию LOC. (см. "Дополнительные функции GluePRO400LCD") „Err“. теплый Превышение макси- мальной температуры Дать остыть. Выключить прибор и снова включить. „Err“. холодный Короткое замыкание или повреждение Заменить камеру нагрева. Для этого следует обратиться в сервисную службу. На GluePRO300 ошибку отображает быстрое ми- Если ошибка отображается дольше 5 минут, сле- дует обратиться в сервисную службу. Индикация состояния и сообщения об ошибках на GluePRO 400 LCD Сообщения об ошибках на GluePRO 300 Гарантия производителя

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в быто- вые отходы!Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и электронно- му оборудованию и ее реализации в националь- ных законодательствах отработанные электро- приборы должны собираться отдельно и направ- ляться на экологичную вторичную переработку. Данное изделие производства STEINEL было с особым вниманием изготовлено и испытано на ра- ботоспособность и безопасность эксплуатации со- ответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации составляет 12месяцев со дня продажи изделия. Фирма обя- зуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия ли- бо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не рас- пространяется на повреждения и дефекты, возник- шие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплу- атации изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде было отправлено вместе с сервисным талоном и приложенным кассовым чеком или квитанцией (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской. Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне.
