ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NightMatic 2000 STEINEL

GR Οδηγίες εγκατάστασης

Αυτός ο διακόπτης ευαισθησίας ανιχνεύει τη φωτεινότητα περιβάλλοντος και ανάβει αυτόματα το φως όταν αρχίζει να σκοτεινιάζει

και το σβήνει πάλι όταν αρχίζει να ξημερώνει. Αυτός ο διακόπτης ευαισθησίας συναρμολογείται γρήγορα παντού και είναι έτοιμος προς

λειτουργία για να φωτίζει την είσοδο του οπιτιού, τη βεράντα ή το γκαράζ οχημάτων.

Η αρχή λειτουργίας

Ο ενσωματωμένος φωτοαι- σθητήρας ανιχνεύει τη φω-

τεινότητα του περιβάλλοντος χώρου και ανάβει το συνδε-

δεμένο λαμπτήρα το βράδυ και τον σβήνει πάλι το πρωί.

Εγκατάσταση

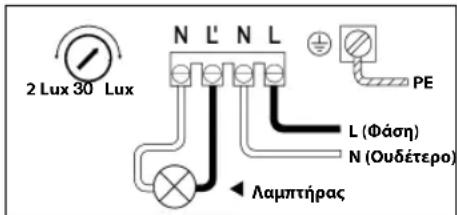

2 Lux 30 Lux N L' N L PE L (Φάση) N (Ουδέτερο) Λαμπτήρας

Στερέωση στον τοίχο Προσοχή: Η συναρμολόγηση σημαίνει σύνδεση της συσκευής με το ηλεκτρικό δίκτυο. Τα 230 Σ γησινουν κινδυνο θανάτου! Για το λόγο αυτό πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης. Κατά την εγκατάσταση του διακόπτη ευαισθησίας πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης, και συνεπώς πρέπει να εκτελεστεί εξειδικευμένα και σύμφωνα με το πρότυπο VDE 100. Εχετε υπώψη σας ότι ο διακόπτης ευαισθησίας πρέπει να ασφαλισεί με προστατευ-

τικό διακόπτη κυκλώματος 10Α. Το καλώδιο τροφοδοσίας επιτρέπεται να έχει το ανώτερο διάμετρο 10 mm. Πρέπει να προσέχετε ώστε η συσκευή NightMatic 2000 να μην επηρεάζεται από το φως του συνδεδεμένου καταναλωτή (π.χ. μέων άμεσης επίδρασης φωτός). Με κατασβίδι (ξεβιώνετε αριστερόστροφα τις τέσερις βίδες πλαισίου και αφαιρείτε το καπάκι πλαισίου. Κρατάτε το πλαισίο πλεκτρονικού συστήματος στον τοίχο και σημειώνετε τις διατρήσεις, προσέχετε τη καλωδίωση μέσα στον τοίχο, ανοίγετε τρύπες. Κατά τη συναρμολόγηση προσέχετε ώστε οι αγωγοί να

οδηγούνται αν είναι δυνατό πάντα από κάτω. Πριν από το βίδωμα του πλαισίου, ανοίγετε με χτύπημα τις κάτω τρύπες νερού συμπυκνώματος.

Σύνδεση

Η συσκευή διαθέτει τις ακόλουθες επισημασμένες συνδέσεις:

N = o a (2 x ) ( )

L = Σύνδεση φάσης (συνή- θως μαύρο, καφέ ή γκρι)

L' = Σύνδεση στη συνδεδε- μένη φάση.

Σε περίπτωση αμφιβολιών, πρέπει να γίνει αναγνώριση των καλωδίων με δοκιμαστικό τάσης.

Ο αγωγός δικτύου (L) και ο συδέτερος αγωγός (N) συνδέονται στον προβλεπόμενο ακροδέκτη. Ο αγωγός τροφοδοσίας καταναλωτή (λαμπτήρας) συνδέεται στη δεύτερη σύνδεση συδέτερου αγωγού (N) και στη φάση (L').

Εάν υπάρχει ο πράσινος/ κίτρινος αγωγός γείωσης, συνδέετε αυτό το σύρμα στο προβλεπόμενο σημείο στερέωσης.

Σημαντικό: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών σας βραχυκύκλωμα.

Στην περίπτωση αυτή πρέπει να αναγνωριστούν πάλι τα μεμονωμένα καλώδια και να εγκατασταθούν εκ νέου.

Θέση σε λειτουργία/Λειτουργία

Αφού γίνει η σύνδεση του διακόπτη ευαισθησίας και στερεωθεί με το στήριγμα τοίχου, μπορείτε να ενεργοποιήσετε το σύστημα.

Ρύθμιση ευαισθησίας:

To επιθυμητό όριο ευαισθησίας μπορεί να ρυθμιστεί αδιαβάθμητα από περ.2-30 Lux στο εσωτερικό της συσκευής.

Τεχνικά δεδομένα

Διαστάσεις (Υ x Π x Β):	99 x 74 x 37 mm
Σύνδεση δικτύου:	230-240 V, 50 Hz
Ισχύς φορτίου:
	Λαμπτήρες πυράκτωσης, μέγ. 1000 W σε 230 V AC
	Λαμπτήρας φθορισμού, μέγ. 500 W σε cos φ = 0,5, επαγωγικό φορτίο σε 230 V AC
	4 x μέγ. ανά 58 W, C ≤ 88 μF σε 230 V AC ’’)
Όριο ευαισθησίας διακόπτη ευαισθησίας:	ρυθμιζόμενο 2-30 Lux
Ιδια κατανάλωση:	< 0,8 W
Κλάση προστασίας:	IP 54

*1) Λαμπτήρες φθορισμού, λαμπτήρες μικρής κατανάλωσης, λαμπτήρες LED με ηλεκτρονικό στραγγαλιστικό τηνίο (συνολική χωρητικότητα όλων των συνδεδεμένων στραγγαλιστικών πηνίων υπό τήρηση της δεδομένης τιμής).

Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και

ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

Διαταραχές λειτουργίας
Βλάβη Αιτία Βοήθεια

NightMatic 2000 χωρίς τάση	Ασφάλεια χαλασμένη, δεν έγινε ενεργοποίηση, διακοπή σύνδεσηςΒραχυκύκλωμα	Νέα ασφάλεια, ενεργοποιήστε διακόπτη τροφοδοσίας, ελέγξτε αγωγό με δοκιμαστικό τάσηςΈλεγχος συνδέσεων
NightMatic 2000 δεν ενεργοποιείται	Λαμπτήρας πυράκτωσης ελαττωματικόςΔιακόπτης τροφοδοσίας ΕΚΤΟΣΑσφάλεια χαλασμένη	Αντικαταστήστε λαμπτήραΕνεργοποιήστεΝέα ασφάλεια ή προβείτε σε έλεγχο σύνδεσης
NightMatic 2000 διαρκώς ΕΝΤΟΣ/ΕΚΤΟΣ λειτ.	Ο διακόπτης ευαισθησίας επηρεάζεται από το φως του καταναλωτή	Αυξάνετε όριο ευαισθησίας με τη βοήθεια βίδας ρύθμισης

Εγγύηση κατασκευαστή

Αυτό το προϊόν της εταιρίας STEINEL κατασκευδτηκε με μεγάλη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με του ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία.

Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, Τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυτηκή απαίτηση εκπλρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η παροχή εγγύησης εκπίπτει για βλάβες σε εξαρτήματα φθοράς και για βλάβες και ελαττώματα που

σφείλονται σε ακατάλληλο χειριομό, ή τατάλληλη συντήρηση ή σε χρήση ανταλλακτικών ξένων κατασκευαστών. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής: Για επισκευές μετά την πά- ροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαιτηση απευθυνθείτε στο πλησιέ- στερο σέρβις για να πληρο- φορηθείτε τη δυνατότητα επισκευής.

3ETH ΚΑΤΑΣΚΕΥΑΣΤΗ ΕΓΓΥΗΣΗ
