INSTRUKCJA OBSŁUGI NightMatic 2000 STEINEL

PL Instrukcja obsługi (Tłumaczenie instrukcji oryginalnej)

Czujnik zmierzchowy opisany w tym dokumenie automatycznie włącza światło po zapadnięciu zmroku i wyłącza je

ponownie o świcie. Przed drzwiami wejściowymi, na tarasie czy na zadaszonym parkingu samochodowym — czujnik zmierz-

chowy można łatwo za- montować w każdym miej- scu, gdzie natychmiast będzie gotowy do pracy.

Zasada działania

Wbudowany fotoczujnik rejestruje jasność otocze-

nia i wieczorem włącza podłączona oprawę

i wyłącza ją ponownie o poranku.

Instalacja

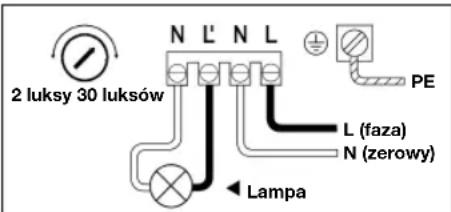

2 luksy 30 luksów N L' N L L (faza) N (zerowy) Lampa PE

Montaż na ścianie

Uwaga: Montaż oznacza podłączenie do zasilania sieciowego. 230 V to napięcie niebezpieczne dla życia! Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

Podczas instalacji czujnika wykonywana jest praca przy obecności napięcia sieciowego; dlatego należy ją przeprowadzić fachowo, zgodnie z przepisami VDE 100.

Włącznik zmierzchowy należy zabezpieczyć wyłącznikiem ochronnym o prądzie 10 A. Średnica przewodu sieciowego

może wynosić maksymal- nie 10 mm.

Należy zwrócić uwagę na to, czy na działanie czujnika NighMatic 2000 nie wpływa światło podłączonego odbiomika (np. bezpośrednie oddziaływanie światła).

Za pomocą wkrętaka odkręcić cztery śruby obudowy w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć pokrywę obudowy.

Przytrzymać obudowę elektroniki przy ścianie i zaznaczyć miejsca otworów, uważając na położenie przewodu podtynko- wego, a następnie wywier-

cić otwory i włożyć kołki. Podczas montażu uważać na to, aby przewody były w miarę możliwości poprowadzone od dołu. Przed przykręceniem obudowy przebić umieszczone na dole otwory na skropliny.

Przyłącze

Urządzenie zawiera następujące, oznaczone przyłącza:

N = przyłącza przewodu zerowego (2 x) (najczęściej niebieski)

L = przyłącze fazy

(najczęściej czarny,

brązowy lub szary)

L' = podłączenie do załączonej fazy.

W razie wątpliwości ziden- tyfikować kable za pomocą próbnika.

Przewód sieciowy (L) i przewód zerowy (N)

podłącza się do odpowied- nich zacisków. Przewód zasilający odbiornika (oprawy) podłącza się do drugiego przyłącza przewodu zerowego (N) i fazy (L').

Jeżeli zielono-żółty przewód ochronny jest obecny, to podłączyć ten przewód do zacisku przewidzianego do tego celu.

Ważne: Pomylenie przewodów jest przyczyną zwarcia w urządzeniu lub w skrzynce bezpieczników.

W takim przypadku należy jeszcze raz zidentyfikować poszczególne żyły przewodów i na nowo podłączyć.

Uruchomienie/działanie

Po podłączeniu i przymocowaniu czujnika zmierzchowego można włączyć instalację.

Ustawianie czułości zmierzchowej: Żądany próg załączania czujnika można płynnie

regulować wewnątrz urządzenia w zakresie od ok. 2–30 luksów.

Dane techniczne

Wymiary:	(W x S x G) 99 x 74 x 37 mm
Przyłącze sieciowe:	230-240 V, 50 Hz
Moc przełączania:
	żarówki, maks. 1000 W przy 230 V AC
	świetłówka, maks. 500 W przy = 0,5 ,obciążenie indukcyjne przy 230 V AC
	4 x maks. po 58 W, C ≤ 88 μFprzy 230 V AC ^-1 )
Próg załączania czujnikazmierzchowego:	regulowany 2-30 luksów
Pobór mocy:	< 0,8 W
Klasa ochronności:	IP 54

*1) Śwletłówki, żarówki energooszczędne, lampy LED z elektronicznym statecznikiem (całkowita pojemność wszystkich podłączonych stateczników poniżej podanej wartości).

Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE: Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać re-

cyklingowi w sposób przy- jazny środowisku.

Usterki
Usterka Przyczyna Usuwanie

NightMatic 2000 bez napięcia zasilającego	■ przepalony bezpiecznik, wyłączony wyłącznik sieciowy, przerwany przewód■ zwarcie	■ wymienić bezpiecznik, włączyć wyłącznik sieciowy sprawdzić przewód próbnikiem napięcia■ sprawdzić przyłącza
NightMatic 2000 nie włącza się	■ uszkodzona żarówka■ wyłączony wyłącznik sieciowy■ przepalony bezpiecznik	■ wymienić żarówkę■ włączyć■ założyć nowy bezpiecznik, ewent. sprawdzić podłączenie
NightMatic 2000 stale włącza się i wyłącza	■ na działanie czujnika zmierzchowego wpływa światło odbiomika	■ zwiększyć próg czułości zmierzchowej za pomocą śruby nastawczej

Gwarancja producenta

Niniejszy produkt firmy STEINEL został wykonany z dużą starannością. Prawidłowe działanie i bezpieczeństwo użytkowania potwierdzają losowe kontrole jakości oraz zgodność z obowiązującymi przepisami. Firma Steinel gwarantuje sprawność urządzenia oraz prawidłowe działanie. Okres gwarancji wynosi 36 miesięcy i rozpoczyna się z dniem sprzedaży użytkownikowi. W ramach gwarancji usuwamy braki wynikle z wad materiało-wych lub wykonawczych, świadczenie gwarancyjne nastąpi według naszej decyzji przez naprawę lub wymianę wadliwych części. Gwarancja nie obejmuje uszkodzeń części ulegających zużyciu eksploatacyjnemu, uszkodzeń i usterek spo-

wodowanych przez nieprawidłową obsługę lub konserwację oraz stosowanie części innych producentów. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwarancja jest udzielana tylko wtedy, gdy prawidłowo zapakowane urządzenie (nierożłożone na części) zostanie odesłane do odpowiedniego punktu serwisowego wraz z krótkim opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu i pieczęcią sklepu).

Serwis naprawczy: Po upływie okresu gwarancji lub w razie usterek nieobjętych gwarancją informacji o możliwości naprawy udziela najbliższy punkt serwisowy.

3 LATA GWARANCJI PRODUCENTA
