Тип на продукта	Сумеречен ключ
Марка	Steinel
Модел	NightMatic 2000
Размери (В x Ш x Д)	99 x 74 x 37 mm
Тегло	Около 100 g
Захранване	230-240 V~, 50 Hz
Макс. превключваща мощност (лампи с нажежаема жичка)	1000 W
Макс. превключваща мощност (флуоресцентни тръби)	500 W (cos φ = 0,5)
Макс. превключваща мощност (LED с баласт)	C ≤ 88 μF
Собствена консумация	< 0,8 W
Регулируем праг на осветеност	2 - 30 lx
Степен на защита	IP 54
Сензор	Интегриран фотосензор
Основна функция	Автоматично включване при здрач, изключване при разсъмване
Вид монтаж	Стенен монтаж, мрежово свързване
Регулиране на прага	Вътрешен регулиращ винт
Препоръчителна защита	Автоматичен прекъсвач 10 A
Работна температура	-20 °C до +40 °C
Гаранция	36 месеца (3 години)
Препоръчителна употреба	Входна врата, тераса, навес за кола
Материал на корпуса	Пластмаса

Често задавани въпроси - NightMatic 2000 STEINEL

Как да инсталирате NightMatic 2000?

Изключете захранването, след това монтирайте корпуса на стената, след като пробиете отворите. Свържете мрежовите кабели (L и N) към съответните клеми и свържете лампата към L' и втория N. Спазвайте норма VDE 100 и използвайте автоматичен прекъсвач 10 A.

Как да регулирате прага на осветеност?

Отворете корпуса и завъртете вътрешния регулиращ винт. Прагът се регулира непрекъснато между 2 и 30 лукс. Завъртете по посока на часовниковата стрелка, за да увеличите прага (по-късно включване).

Какво да направите, ако уредът не се включва?

Първо проверете дали крушката работи и ключът е в позиция включено. Проверете предпазителя и окабеляването. Ако проблемът продължава, тествайте напрежението с тестер.

Мога ли да използвам LED крушки?

Да, при условие че електронният баласт на LED има общ капацитет под 88 μF. Превключващата мощност е ограничена от този капацитет.

Каква е максималната мощност, която може да превключи уредът?

За лампи с нажежаема жичка: макс. 1000 W. За флуоресцентни тръби: макс. 500 W (cos φ = 0,5). За LED с баласт: общ капацитет ≤ 88 μF.

Какво означава степен на защита IP54?

IP54 показва, че уредът е защитен от прах (5) и от пръски вода (4). Може да се инсталира на открито под покрив.

Как да свържете правилно NightMatic 2000?

Свържете фазата (L) и нулата (N) от мрежата към клемите, обозначени L и N. Включете лампата към изхода L' и оставащата нула. Не обръщайте полярността, за да избегнете късо съединение. Ако има заземяващ проводник (зелено/жълт), свържете го на предвидената клема.

Защо уредът непрекъснато се включва и изключва?

Това се случва, ако светлината от лампата влияе на сензора. Увеличете прага на осветеност за задействане, като завъртите регулиращия винт по посока на часовниковата стрелка, за да избегнете това явление.

Каква е продължителността на гаранцията?

Производителската гаранция е 36 месеца (3 години) от датата на покупка. Покрива дефекти на материали и изработка, но не покрива износващи се части или повреди от неправилна употреба.

Как да почистите уреда?

Почистете корпуса с мека и суха кърпа. Не използвайте абразивни продукти или разтворители. Уверете се, че уредът е изключен от захранването преди всяка поддръжка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NightMatic 2000 STEINEL

Този шалтер включва освет- лението автоматично при настъпваща тъмнина и го изключва на разсъмване.

Шалтерът се монтира бързо е веднага може да бъде пуснат и експлоата- ция, независимо дали свет-

лината е необхо-дима пред входната врата, на терасата или под навеса.

Принцип на действие

Вграденият фото-сензор регистрира околната осве-

теност и автоматично включва свързаната лампа

вечер, а я изключва сутрин.

Монтаж

Внимание: Монтажът означава свързване към електрическата мрежа. 230 V означава опасност за живота! Първо спрете електрическия ток, след което проверете систе-мата с уред за проверка на напрежението.

Монтажът на шалтера изисква работа с електричество; по тази причина той трябва да се извърши професионално, според VDE 100.

Моля да имате предвид, че шалтерът трябва да бъде подсигурен с предпазен

прекъсвач 10А. Кабелната мрежа трябва да бъде с макс. диаметър от 10 мм. Трябва да се внимава Night-Matic 2000 да не се влияе от светлината на свързания потребител (напр. при директно осветяване). Четирите винта на корпуса се отвъртат в посока обратна на часовниковата стрелка с помощта на отвертка и се сваля капака.

Корпусът на електрониката се държи на стената, къ- дето се отбелязват отво- рите за пробиване; внимава се откъде минават кабелите в стената, дупките се пробиват, поставят се диюбели.По възможност кабелите винаги да се вкар- ват отдолу при монтаж. Преди завинтване на кор- пуса да се пробият долните отвори за кондензирана вода.

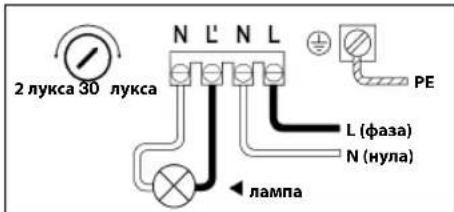

Свързване

Уредът разполага със след- ните обозначени контакти: N = нула (2 x ) (обикновено син)

L' = свързване към включената фаза.

При съмнение проводни- ците трябва да бъдат иден- тифицирани с уред за проверка на напрежението.

Фазата (L) и нулата (N) се свързват към предвидените за това клеми. Потребителският проводник (лампа) се свързва за втората нула (N) и фаза (L').

При наличие на заземяващ кабел (зелен/жълт), поставете го в предвидената за целта клема.

Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай отделните проводници трябва още веднъж да бъдат идентифицирани, след което наново свързани.

След като шалтерът е свър- зан и фиксиран, системата може да бъде включена.

Настройка на затъмне- нието: Желаният праг на задействане може да бъде

регулиран във вътрешността на уреда безстепенно от около 2-30 лукса.

Технически данни

(1) Луминисцентни лампи, енергоспестяващи пампи, LED-лампи с електронен баласт (общ капацитет на всички свързани балести под дадената стойност).

Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат раз-

делно събирани и рецикли- рани, с цел опазване на околната среда.

NightMatic 2000 без напрежение	■ Дефектен предпазител,не е включен, прекъснат кабел■ Късо съединение	■ Нов предпазител, прекъсвачът да се включи.Проводниците да се проверят с уред за напрежение� Да се проверят връзките
NightMatic 2000 не се включва	■ Осветителното тяло е дефектно■ Прекъсвачът е изключен■ Предпазител дефектен	■ Осветителното тяло да се замени■ Прекъсвачът да се включи■ Нов предпазител, евентуально да се провери връзката
NightMatic 2000 непрекъснато включва/изключва	■ Датчикът се влияе от светлината на потребителя	■ Прагът за мрак да се увеличи, с помощта на регулиращия винт

Този продукт на Steinel e произведен с най-голямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. Steinel гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор.

Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка или използване на чужди части. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервис, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервис: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в най-близкия заводски сервис за възможностите за ремонт.
