MODE D'EMPLOI NightMatic 2000 STEINEL

FR Instructions de montage

Cet interrupteur crépusculaire allume automatiquement la lumière à la tombée de la nuit et l'éteint

automatiquement à l'aube. Rapidement installé et prêt à fonctionner, l'interrupteur crépusculaire peut com-

mander l'eclairage aussi bien de la porte d'entrée, de la terrasse que du carport.

Le principe

Le capteur photosensible intégré détecte la lumino-

sité ambiante, allume la lampe raccordée le soir et

l'éteint automatiquement le matin.

Installation

Montage mural

Attention : le montage implique le raccordement au secteur. La tension de 230 V peut être mortelle ! Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension. L'installation de l'interrupteur crépusculaire implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme VDE 100. Veillez à ce que l'interrupteur crépusculaire soit protégé par un disjoncteur de

protection de ligne 10 A. Le diamètre du câble de raccordement au secteur ne doit pas dépasser 10 mm. Veillez à ce que la lumière du consommateur rac-cordé n'ait pas d'influence sur le NightMatic 2000 (par ex. par une action directe de la lumière). À l'aide d'un tournevis, desserrer les quatre vis du boîtier dans le sens inverse des aiguilles d'une montre, puis retirer le couvercle du boîtier.

Maintenir le boîtier électronique contre le mur et marquer l'emplacement des trous en faisant attention à la position des câbles dans le mur, percer les trous et enfoncer les chevilles. Lors du montage, introduire toujours – dans la mesure du possible – les câbles par le bas. Avant de visser le boîtier, percer les trous inférieurs d'évacuation de l'eau de condensation.

Branchement

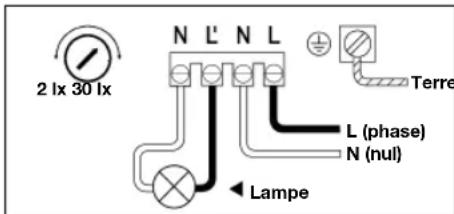

L'appareil dispose des branchements signalés comme suit : N = Branchements du neutre (2) (conducteur généralement bleu) L = Branchement de la phase (conducteur généralement noir, marron ou gris) L' = Sortie 230V. En cas de doute, il faut identifier les câbles avec un testeur de tension.

Raccorder le câble secteur (L) et le neutre (N) aux bornes prévues à cet effet. Brancher le câble de l'appareil à raccorder (lampe) au deuxième neutre (N) et à la phase (L').

S'il existe un conducteur de terre vert/jaune, le brancher dans la fixation prévue à cet effet.

Important : une inversion des branchements entraîne un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence.

Mise en service/Fonctionnement

Après avoir branché et fixé l'interrupteur crépusculaire, vous pouvez mettre l'installation en service.

Réglage de la luminosité de déclenchement : la luminosité de déclenchement souhaitée peut

être réglée en continu entre 2 et 30 lx à l'intérieur de l'appareil.

Caractéristiques techniques

Dimensions (H x I x P) :	99 x 74 x 37 mm
Raccordement au secteur :	230-240 V, 50 Hz
Puissance de commutation :
	lampes à incandescence, 1000 W max. pour 230 V CA
	tube fluorescent, max. 500 W pour cos φ = 0,5, charge inductive pour 230 V CA
	4 x max. à 58 W, C ≤ 88 μF pour 230 V CA ^-1 )
Seuil de réaction de l'interrupteur crépusculaire :	réglable entre 2 et 30 lx)
Autoconsommation :	< 0,8 W
Indice de protection :	IP 54

^*1 Tubes fluorescents, lampes à économie d'énergie, lampes DEL avec ballast électronique (capacité totale de tous les ballasts raccordés inférieure à la valeur indiquée).

Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés

séparément des ordures ménagères et doivent faire l'objet d'un recyclage éco-logique.

Dysfonctionnements
Problème Cause Solution

Le NightMatic 2000n'est pas sous tension	■ Fusible défectueux,appareil hors circuit,câble coupé■ Court-circuit	■ Changer le fusible défectueux,mettre l'interrupteur en circuit.Vérifier le câble à l'aided'un testeur de tension■ Vérifier le branchement
Le NightMatic 2000ne s'allume pas	■ Ampoule défectueuse■ Interrupteur en pos. ARRÊT■ Fusible défectueux	■ Changer l'ampoule■ Mettre en circuit■ Changer le fusible, éventuellement vérifier le branchement
Le NightMatic 2000 s'allumeet s'éteint continuellement	■ La lumière du consommateur influe sur l'interrupteur crépusculaire	■ Augmenter le seuil de luminosité de déclenchement en tournant la vis de réglage

Garantie du fabricant

Ce produit Steinel a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés conformément aux directives en vigueur et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrecte ou à l'utilisation de

pièces d'autres marques. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et du ticket de caisse ou de la facture portant la date d'achat et le cachet du vendeur.

Service de réparation : Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci.

3 ANS DE GARANTIE FABRICANT
