BEDIENUNGSANLEITUNG NightMatic 2000 STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

Dieser Dämmerungsschalter schaltet bei einbrechender Dunkelheit das Licht automatisch ein und

im Morgengrauen wieder aus. Ob Licht vor der Haustür, auf der Terrasse oder am Carport geschal-

tet werden soll, überall ist der Dämmerungsschalter schnell montiert und betriebsbereit.

Das Prinzip

Der eingebaute Fotosensor registriert die Umgebungs-

helligkeit und schaltet die angeschlossene Leuchte

abends ein und morgens automatisch wieder aus.

Installation

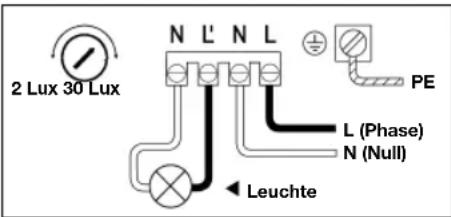

2 Lux 30 Lux N L' N L PE L (Phase) N (Null) Leuchte

Wandbefestigung

Achtung: Die Montage bedeutet Netzanschluss. 230 V heißt Lebensgefahr! Daher als erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. Bei der Installation des Dämmerungsschalters handelt es sich um eine Arbeit an der Netzspannung; sie muss daher fachgerecht nach VDE 100 ausgeführt werden. Beachten Sie bitte, dass der Dämmerungsschalter mit einem 10 A-Leitungsschutzschalter abgesichert werden muss. Die Netzanschlussleitung darf max. einen Durchmesser von 10 mm haben.

Es ist darauf zu achten, dass die NightMatic 2000 nicht durch das Licht des angeschlossenen Verbrauchers beeinflusst wird (z.B. durch direkte Lichteinwirkung). Mit einem Schraubendreher die vier Gehäuseschrauben entgegen dem Uhrzeigersinn losschrauben und den Gehäusedeckel abnehmen. Das Elektronikgehäuse an die Wand halten und die Bohrlöcher anzeichnen; auf die Leitungsführung in der Wand achten, Löcher bohren, Dübel setzen. Bei der Montage darauf achten, dass die Leitungen möglichst immer von unten eingeführt werden. Vor dem Anschrauben des

Gehäuses die untenliegenden Kondenswasserlöcher durchstoßen.

Anschluss

Das Gerät verfügt über folgende gekennzeichnete Anschlüsse: N = Nullleiteranschlüsse (2 x ) (meistens blau) L = Phasenanschluss (meistens schwarz, braun oder grau) L' = Anschluss an die geschaltete Phase. Im Zweifel müssen die Kabel mit einem Spannungsprüfer identifiziert werden. Die Netzleitung (L) und Nullleiter (N) werden an die dafür vorgesehene Klemme angeschlossen. Die Verbraucherzuleitung (Leuchte wird am zweiten Nullleiteranschluss (N) und Phase (L') angeschlossen. Ist der grün/gelbe Schutzleiter vorhanden, klemmen Sie diesen Draht in die dafür vorgesehene Befestigung.

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche-

rungskasten zum Kurz- schluss. In diesem Fall müssen nochmals die

einzelnen Kabel identifiziert und neu montiert werden.

Inbetriebnahme/Funktion

Nachdem der Dämmerungsschalter angeschlossen und befestigt ist, kann die Anlage eingeschaltet werden.

Dämmerungseinstellung: Die gewünschte Ansprechschwelle kann im Innern des Gerätes stufenlos von ca. 2–30 Lux eingestellt werden.

Technische Daten

Abmessungen:	(H × B × T) 99 × 74 × 37 mm
Netzanschluss:	230-240 V, 50 Hz
Schaltleistung:
	Glühlampen, max. 1000 W bei 230 V AC
	Leuchtstoffröhre, max. 500 W bei = 0,5 ,induktive Last bei 230 V AC
	4 x max. à 58 W, C ≤ 88 μFbei 230 V AC *1)
Ansprechschwelle des Dämmerungsschalters:	einstellbar 2–30 Lux
Eigenverbrauch:	< 0,8 W
Schutzklasse:	IP 54

*1) Leuchtstofflampen, Energiesparlampen, LED-Leuchten mit elektronischem Vorschaltgerät (Gesamtkapazität aller angeschlossenen Vorschaltgeräte unter dem angegebenen Wert).

Betriebsstörungen

Störung Ursache Abhilfe
NightMatic 2000 ohne Spannung	■ Sicherung defekt, nicht eingeschaltet Leitung unterbrochen	■ neue Sicherung Netz-schalter einschalten. Leitung überprüfen mit Spannungsprüfer
	■ Kurzschluss	■ Anschlüsse überprüfen
NightMatic 2000 schaltet nicht ein	■ Glühlampe defekt■ Netzschalter AUS■ Sicherung defekt	■ Glühlampe austauschen■ einschalten■ neue Sicherung, evtl. Anschluss prüfen
NightMatic 2000 schaltet immer EIN/AUS	■ Der Dämmerungsschalter wird durch das Licht des Verbrauchers beeinflusst	■ Dämmerungsschwelle mittels Stellschraube erhöhen

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und ihrer Umset- zung in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemo-dell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den ge-

setzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht. Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: • bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind, • bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, • wenn An- und Umbauten bzw. sonstige Modifikationer an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, • wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind, • wenn Anbau und Installation nicht gemäß den Installa

tionsvorschriften von STEINEL ausgeführt wurden, • bei Transportschäden oder -verlusten. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

3 JAHRE HERSTELLER GARANTIE
