| Τύπος προϊόντος | Λέβητας συμπύκνωσης πετρελαίου, χαμηλής θερμοκρασίας |
| Μάρκα | SIME |
| Μοντέλο | Estelle HE B4 INOX ErP |
| Κωδικός προϊόντος (PIN) | 1312CR193R |
| Κατηγορία εποχιακής ενεργειακής απόδοσης θέρμανσης | A |
| Εποχιακή ενεργειακή απόδοση θέρμανσης | 93 % |
| Ωφέλιμη ισχύς (80-60°C) | 33,0 kW |
| Ωφέλιμη ισχύς (50-30°C) | 35,5 kW |
| Θερμική απόδοση | 34,8 kW |
| Διαστάσεις (Υ x Π x Β) | 1430 x 550 x 285 mm |
| Βάρος | 220 kg |
| Ηλεκτρική τροφοδοσία | 230 V ~ 50 Hz μονοφασικό |
| Καύσιμο | Πετρέλαιο (diesel, ελαφρύ καύσιμο) |
| Μέγιστη πίεση λειτουργίας (θέρμανση) | 4 bar (392 kPa) |
| Μέγιστη πίεση λειτουργίας (ζεστό νερό χρήσης) | 7 bar (686 kPa) |
| Χωρητικότητα νερού λέβητα | 24,5 l |
| Χωρητικότητα δοχείου ΖΝΧ | 110 l |
| Παραγωγή ΖΝΧ (συνεχής ροή Δt 30°C) | 720 l/h |
| Χρόνος ανάκτησης ΖΝΧ (25°C έως 55°C) | 12 min |
| Ρύθμιση θερμοκρασίας θέρμανσης | 45 έως 85 °C |
| Ρύθμιση θερμοκρασίας ζεστού νερού χρήσης | 30 έως 60 °C |
| Θερμοκρασία καυσαερίων (80-60°C) | 73 °C |
| Θερμοκρασία καυσαερίων (50-30°C) | 30 °C |
| Υλικό εναλλάκτη | Χυτοσίδηρος και ανοξείδωτος χάλυβας (συμπυκνωτής) |
| Συμβατός τύπος καυστήρα | Πετρέλαιο, συνεχής τροφοδοσία, ακροφύσιο ημικενού |
| Συντήρηση | Ετήσια από εξουσιοδοτημένο τεχνικό· καθαρισμός πλευράς καυσαερίων και έλεγχος ανόδου μαγνησίου |
| Ασφάλεια | Πιεσοστάτης, ασφαλειοστάτης (95°C), βαλβίδα ασφαλείας 3 bar (θέρμανση) και 6 bar (ΖΝΧ), προστασία από παγετό |
| Προτεινόμενα αξεσουάρ | Βαλβίδα ασφαλείας, υδραυλικός δείκτης, δοχείο διαστολής (ΖΝΧ), by-pass ή παροχόμετρο |
| Κύρια ανταλλακτικά | Άνοδος μαγνησίου, στροβιλιστές, αντλία δοχείου, καυστήρας (δεν παρέχεται) |
Συχνές ερωτήσεις - Estelle HE B4 INOX ErP SIME
Ερωτήσεις χρηστών για Estelle HE B4 INOX ErP SIME
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Λέβητας σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας Estelle HE B4 INOX ErP - SIME και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. Estelle HE B4 INOX ErP της μάρκας SIME.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Estelle HE B4 INOX ErP SIME
1 ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ
1.1 ΕΙΣΑΓΩΓΗ.... 90
1.2 ΔΙΑΣΤΑΣΕΙΣ
1.3 TEXNIKA ΣTOIXEIA.... 91
1.4 ΛΕΙΤΟΥΡΓΙΚΟ ΔΙΑΓΡΑΜΜΑ
1.5 ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ 92
1.6 ΚΑΥΣΤΗΡΕΣ ΠΟΥ ΜΠΟΡΟΥΝ ΝΑ ΣΥΝΔΥΑΣΤΟΥΝ
1.7 ΑΠΩΛΕΙΕΣ ΦΟΡΤΙΟΥ ΚΥΚΛΩΜΑΤΟΣ ΛΕΒΗΤΑ
1.8 KYPIA ΣΥΣΤΑΤΙΚΑ ΜΕΡΗ.... 93
2 ΕΓΚΑΤΑΣΤΑΣΗ
2.1 ΧΩΡΟΣ ΛΕΒΗΤΑ 94
2.2 ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΟΥ ΛΕΒΗΤΑ
2.3 ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΟΣ
2.4 ΣΥΝΔΕΣΗ ΚΑΠΝΟΔΟΧΟΥ
2.5 ΣΥΝΔΕΣΗ ΕΚΚΕΝΩΣΗΣ ΝΕΡΟΥ ΣΥΜΠΥΚΝΩΜΑΤΟΣ 95
2.6 ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ
3 ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
3.1 ПРОКАТАРКТИКОИ ЕЛЕГХОИ ПРИН ТНН ЕНЕРГОПОИНЗН.... 97
3.2 ΑΝΑΦΛΕΞΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ
3.3 ΕΠΟΧΙΑΚΟΣ ΚΑΘΑΡΙΣΜΟΣ 99
3.4 ANTIPAGETIKH ΛΕΙΤΟΥΡΓΙΑ.... 100
3.5 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ
3.6 ΑΠΟΡΡΙΨΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

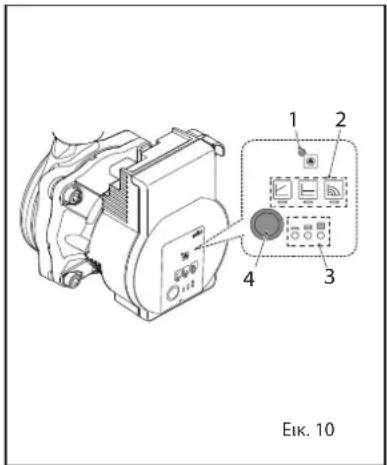

3.7 ΑΝΤΛΙΑΣ ΜΠΟΙΛΕΡ
ΣΥΜΜΟΡΦΩΣΗ
Η εταιρεία μας δηλώνει ότι οι λέβητες ESTELLE HE B4 INOX ErP συμμορφώνονται με τις βασικές απαιτήσεις των ακόλουθων οδηγιών:
- Οδηγία Απόδοσης 92/42/ΕΚ
- Οδηγία Βιοσυμβατικού Σχεδιασμού 2009/125/ΕΚ
- Κανονισμός (ΕΕ) αριθ 813/2013 - 811/2013
- Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2014/30/ΕΚ
- Οδηγία Χαμηλής Τάσης 2014/35/ΕΚ
CE

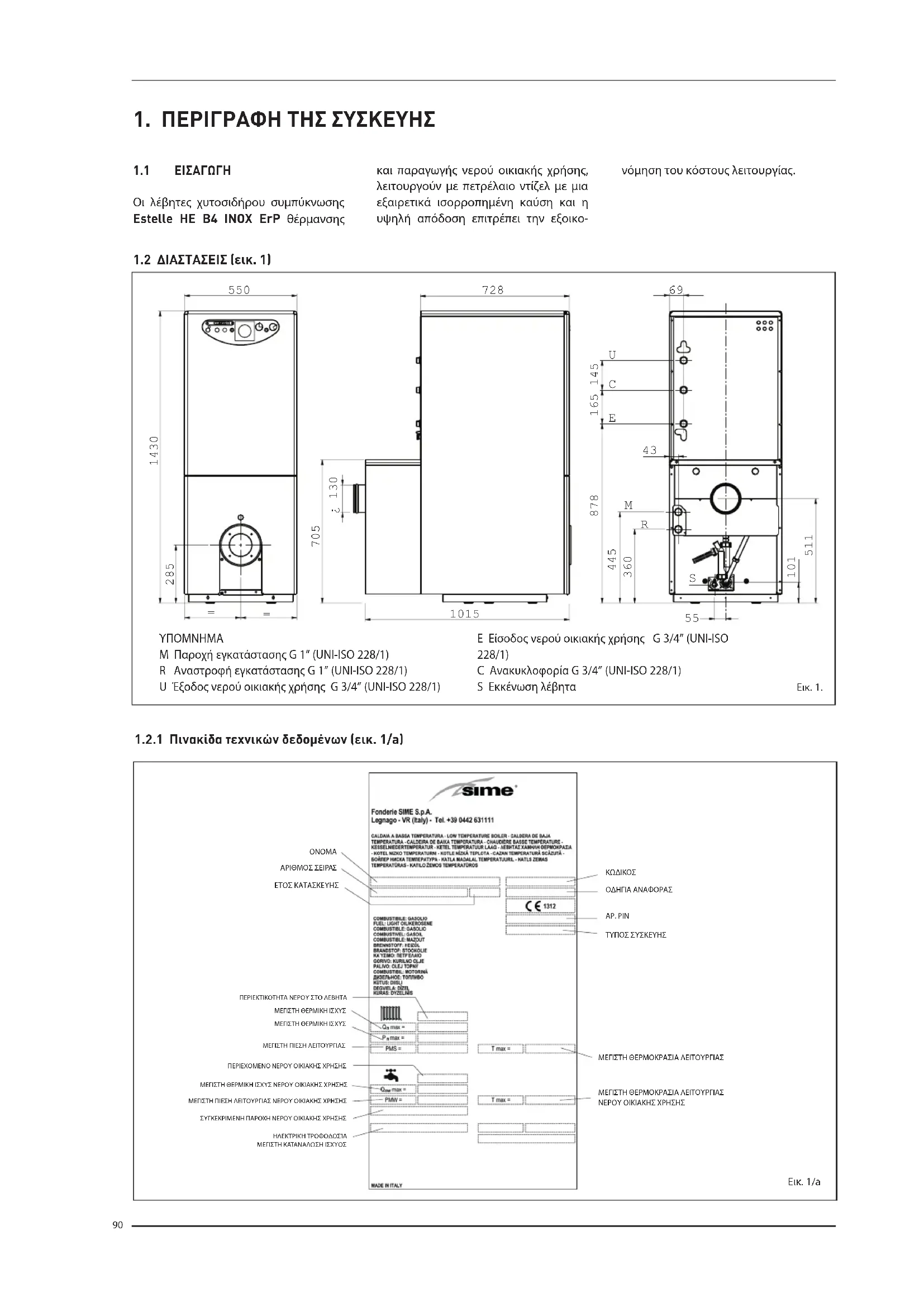

1. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ
1.1 ΕΙΣΑΓΩΓΗ
Οι λέβητες χυτοσιδήρου συμπύκνωσης Estelle HE B4 INOX ErP θέρμανσης
kai paraywyns vepou oikiaikhs xphons, leitourpyouv me petrêlaio vtízel me mia eξαιρετικά ισορροπημένη καύση και η υψηλή απόδοση επιτρέπει την εξοικο-
νόμηση του κόστους λειτουργίας.

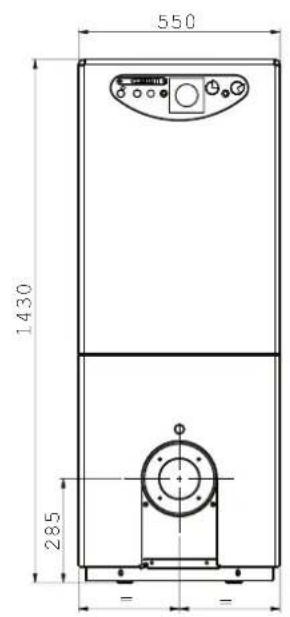

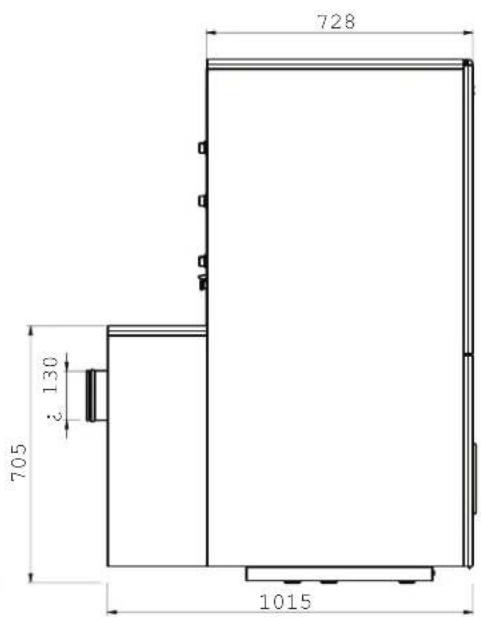

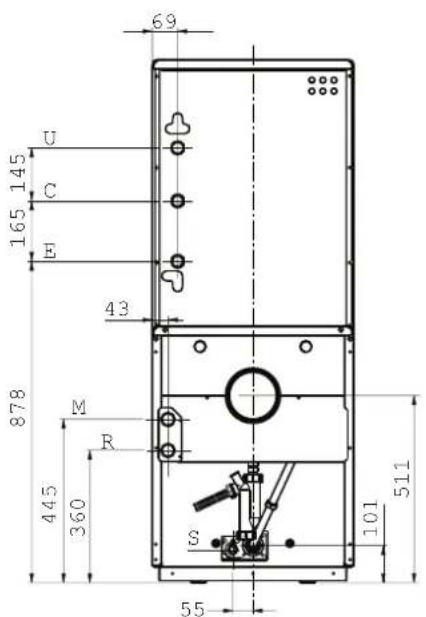

1.2 ΔΙΑΣΤΑΣΕΙΣ (εικ. 1)
Μ Παροχή εγκατάστασης G 1" (UNI-ISO 228/1)
R Αναστροφή εγκατάστασης G 1" (UNI-ISO 228/1)
U Έξοδος νερού οικιακής χρήσης G 3/4" (UNI-ISO 228/1)
228/1)
C Ανακυκλοφορία G 3/4" (UNI-ISO 228/1)
S Εκκένωση λέβητα


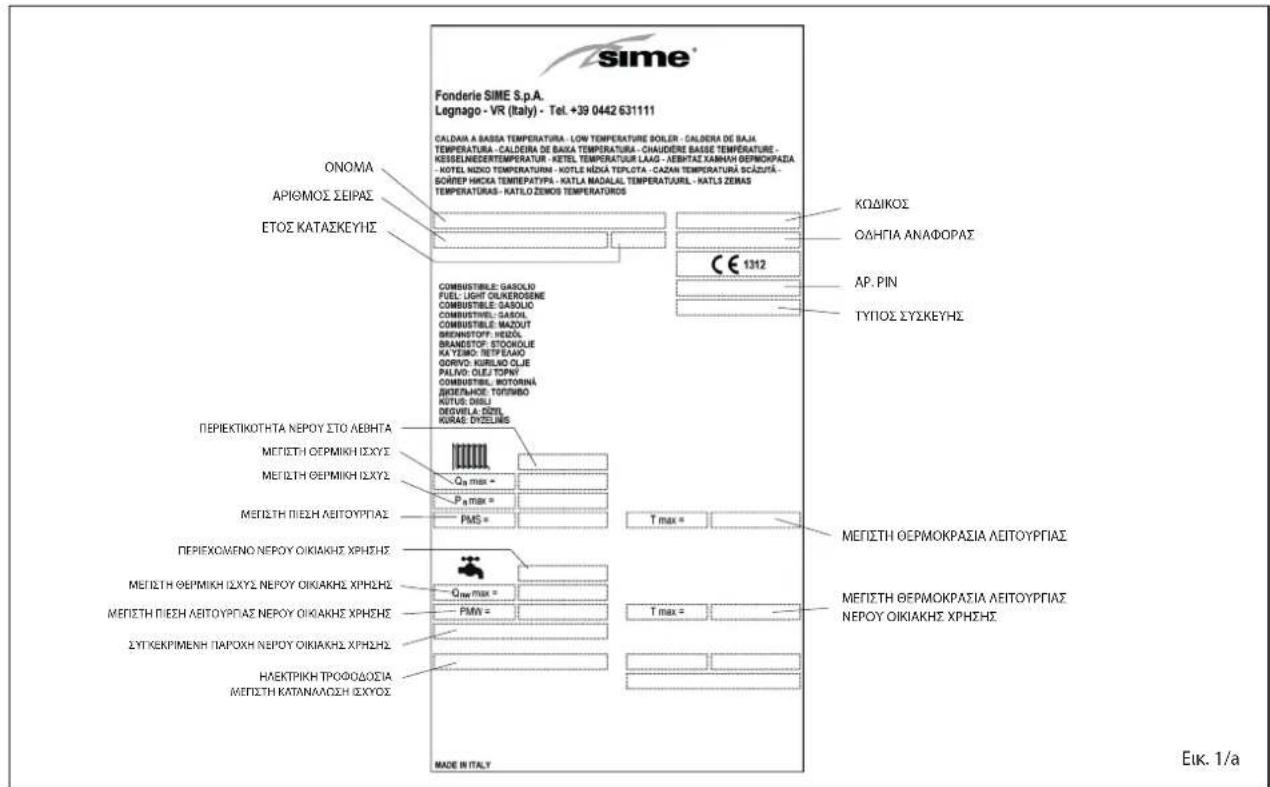

1.2.1 Πινακίδα τεχνικών δεδομένων (εικ. 1/α)
| ESTELLE HE B4 INOX ErP | ||
| θερμική ισχύς 80-60°C kW | 33,0 | |
| θερμική ισχύς 50-30°C kW | 35,5 | |
| θερμική ισχύς | kW | 34,8 |
| Κατηγορία εποχιακής ενεργειακής απόδοσης θέρμανσης. | A | |
| Εποχιακή ενεργειακή απόδοση θέρμανσης | % | 93 |
| Δηλωμένο προφίλ νερού οικιακής χρήσης. | XL | |
| Ενεργειακή απόδοση νερού οικιακής χρήσης. | % | 67 |
| Αριθμός PIN | 1312CR193R | |
| Τύπος | B23P - C23P | |
| Στοιχεία | n° | 4 |
| Μέγιστη λειτουργία πίεσης | bar (kPa) | 4 (392) |
| Περιεχόμενο νερού | l | 24,5 |
| Απώλειες φορτίου πλευράς καυσαερίων | mbar (kPa) | 0,2 (0,020) |
| Πίεση θαλάμου καύσης | mbar (kPa) | 0,2 (0,020) |
| θερμοκρασία καυσαερίων 80-60°C | °C | 73 |
| θερμοκρασία καυσαερίων 50-30°C | °C | 30 |
| Ροή καυσαερίων | m^3 n/h | 37,2 |
| Όγκος καυσαερίων | dm^3 | 12 |
| CO2 | % | 12,5 |
| Πεδίο ρύθμισης θέρμανσης | °C 45÷85 | |
| Πεδίο ρύθμισης νερού οικιακής χρήσης. | °C | 30÷60 |
| Παραγωγή νερού οικιακής χρήσης | ||
| Χωρητικότητα μπόιλερ | l | 110 |
| Συγκεκριμένη παροχή νερού οικιακής χρήσης EN 625 | l/min | 21 |
| Συνεχής παροχή νερού οικιακής χρήσης Δt 30°C | l/h | 720 |
| Χρόνος επαναφοράς από 25 έως 55 °C | min | 12 |
| Μέγιστη πίεση λειτουργίας μπόιλερ | bar (kPa) | 7 (686) |
| Βάρος | kg | 220 |

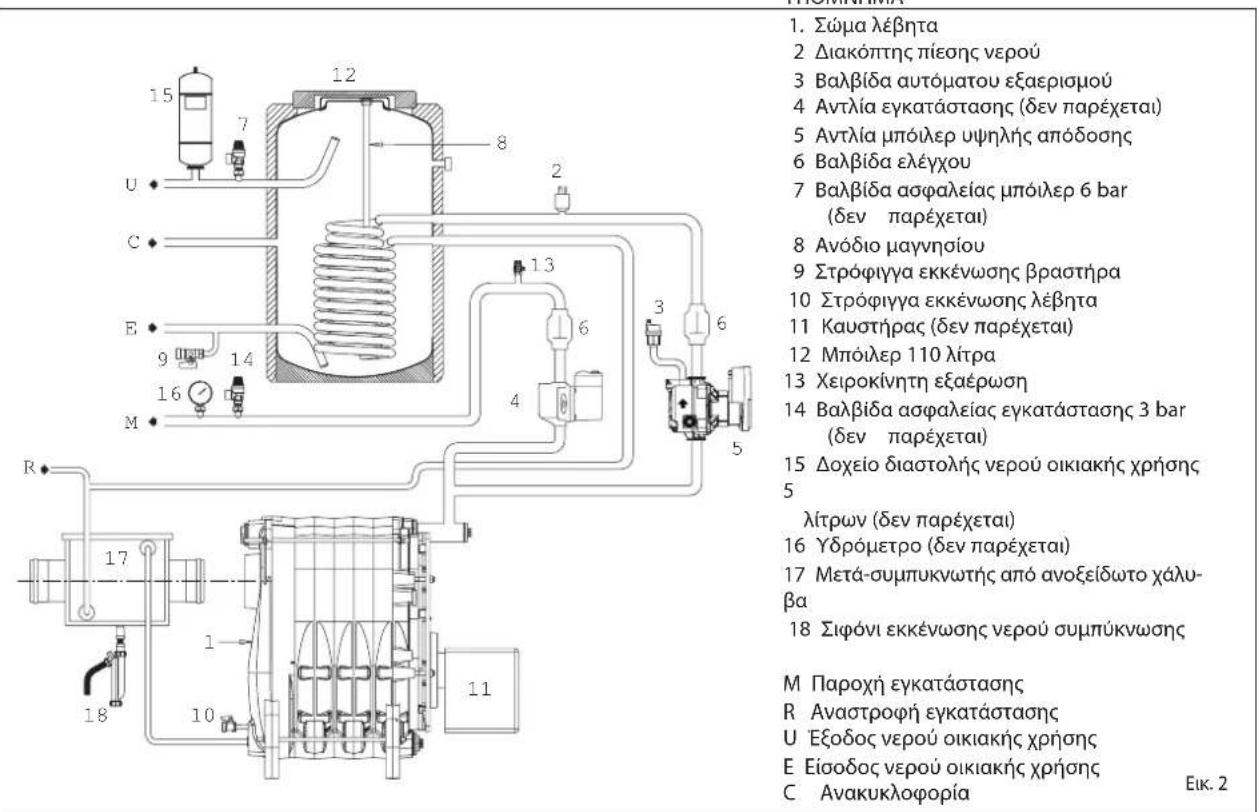

1.4 ΛΕΙΤΟΥΡΓΙΚΟ ΔΙΑΓΡΑΜΜΑ (εικ. 2)
Ο θάλαμος καύσης είναι τύπου άμεσου περάσματος και συμμορφώνεται με το πρότυπο EN 303-3 συνημμένο Ε.

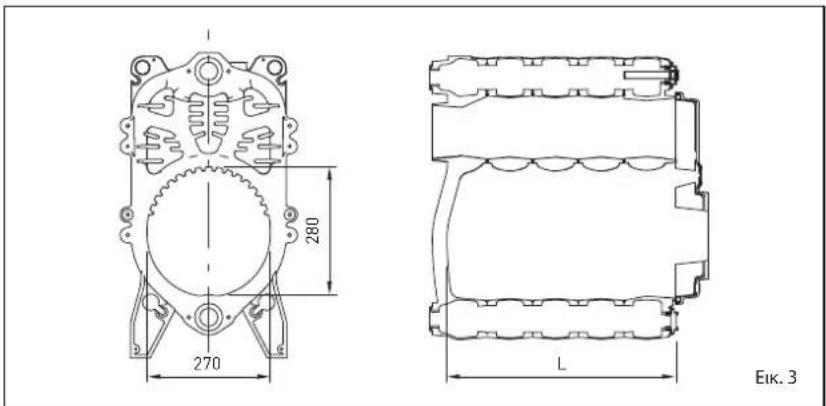

Οι διαστάσεις του θαλάμου καύσης αναφέρονται στην εικ. 3.
| Lmm | ‘Oykoçdm | 3 | |
| HE B4 INOX ErP | 405 | 24,0 |
1.6 ΚΑΥΣΤΗΡΕΣ ΠΟΥ ΜΠΟΡΟΥΝ ΝΑ ΣΥΝΔΥΑΣΤΟΥΝ
Σας συνιστούμε, γενικά, με τον καυστή- ρα πετρελαιου ντίζελ συνδυασμένο με το λέβητα να χρησιμοποιείτε ακροφύσια ψεκασμού τύπου μισοάδειου. Αναφέ- ρουμε στο σημείο 1.6.1 τα μοντέλα του καυστήρα με τα οποία έχει δοκιμαστεί ο λέβητας.
Οι καυστήρες με αέρα υπό πίεση για πετρέλαιο ντίζελ πρέπει να συμμορφώνονται με το πρότυπο EN 267.
ΠΡΟΣΟΧΗ:
ΛέΒητες με Pn >70kW: Μπορείτε να χρησιμοποιήσετε καυστήρες που δεν είναι στον κατάλογο αλλά με τα ίδια χαρακτηριστικά, εφόσον συμμορφώνονται με το πρότυπο και τεχνικές αναφοράς και το κατάλληλο πεδίο εργασίας.
ΛέΒητες με Pn <70kW: Μπορείτε να χρησιμοποιήσετε καυστήρες που δεν είναι στον κατάλογο αλλά με τα ίδια χαρακτηριστικά, εφόσον συμμορφώνονται με το πρότυπο και τις τεχνικές αναφοράς.
Κατά την επιλογή του καυστήρα δώστε προσοχή στην κατανάλωση πλεκτρικής ισχύς μέγιστο φορτίο 30% και στη στάση αναμονής του καυστήρα που είναι ίσα ή κατώτερα από εκείνα που υποδεικνύονται στα τεχνικά στοιχεία στο ΠΑΡΑΡΤΗΜΑ ΑΑ.1.

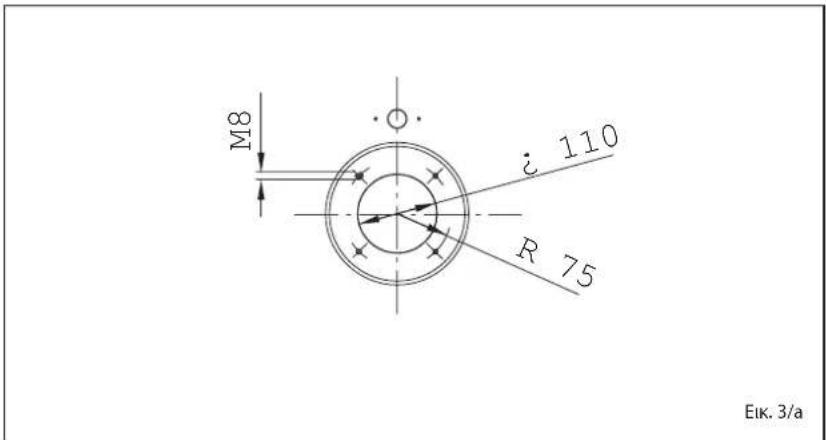

1.6.2 Συναρμολόγηση του καυστήρα (εικ. 3/α)
Η πόρτα του θαλάμου καύσης είναι έτοιμη για τη συναρμολόγηση του καυστήρα (εικ. 3/α).
Οι καυστήρες πρέπει να ρυθμίζονται έτσι ώστε η τιμή του CO₂ να είναι εκείνη που υποδεικνύεται στο σημείο 1.3 με ανοχές ± 5%.
| Kwobikóc | Movtélo | Apkoφύσιο φ | Γωνία αντλίας κονιορτοποίηση | Πεση bar | Katnyopia NOx | Iαχύς πλεκτρική αναρρόφηση W | |
| HE B4 INOX ErP | 8118503 | SIEM FUEL 35 EV | 0,65 | 60°H | 12 | 3 | 168 |


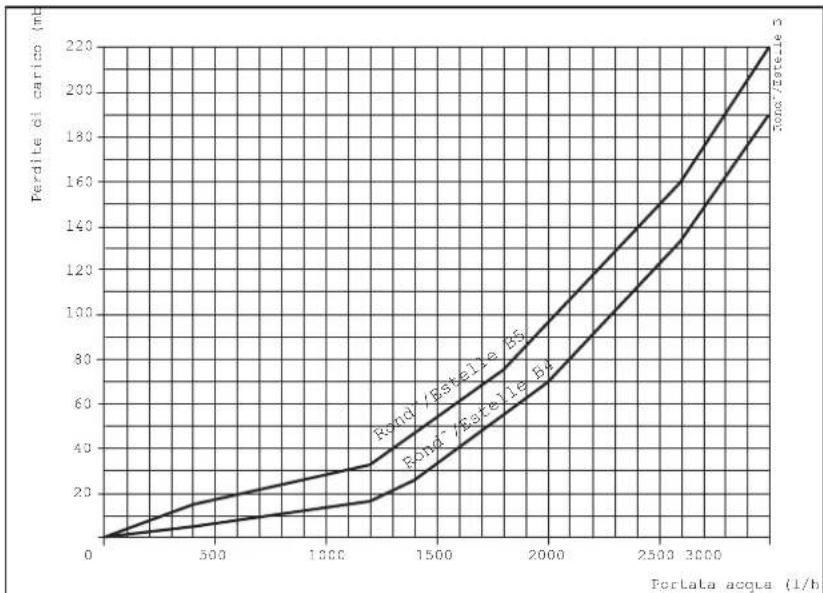

M8 i 110 R 75 Eik. 3/a1.7 ΑΠΩΛΕΙΕΣ ΦΟΡΤΙΟΥ (εικ. 4)

line
| Fortata acqua (1/h) | Perdite di carico (m³) | | ------------------- | ---------------------- | | 0 | 0 | | 500 | 20 | | 1000 | 40 | | 1500 | 60 | | 2000 | 80 | | 2500 | 100 | | 3000 | 120 | | 3500 | 140 | | 4000 | 160 | | 4500 | 180 | | 5000 | 200 | | 5500 | 220 |ΣΗΜΕΙΩΣΗ: Οι απώλειες φορτίου του διαγράμματος ελήφθησαν με Δt 10°C
Eik. 4

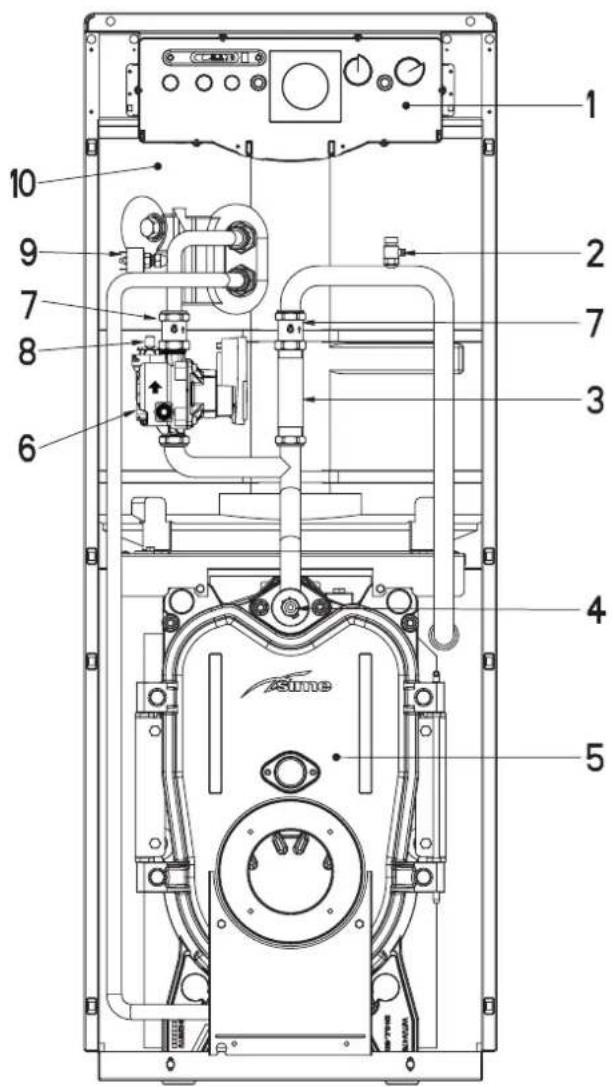

1.8 KYPIA ΣΥΣΤΑΤΙΚΑ ΜΕΡΗ (εικ. 4/a)

- Πίνακας ελέγχου
2 Χειροκίνητη εξαέρωση
3 Υποδοχή 1"
4 Περίβλημα αισθητήρων
5 Σώμα λέβητα
6 Αντλία μπόιλερ υψηλής απόδοσης
7 Βαλβίδα ελέγχου
8 Βαλβίδα αυτόματου εξαερισμού
9 Διακόπτης πίεσης νερού
10 Μπόλερ 110 λίτρα
Eik. 4/a
2 ΕΓΚΑΤΑΣΤΑΣΗ
2.1 ΧΩΡΟΣ ΛΕΒΗΤΑ
Ο χώρος του λέβητα πρέπει να πληροί όλες τις απαιτήσεις της ισχύουσας νομοθεσίας.
2.2 ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΟΥ ΛΕΒΗΤΑ
Τοποθετήστε το λέβητα σε μια βάση, που έχει ετοιμαστεί εκ των προτέρων και έχει ύψος τουλάχιστον 10 cm. Το σώμα θα πρέπει να στηρίζεται σε επιφάνειες που επιτρέπουν την ολίσθηση με τη χρήση κατά πάσα πιθανότητα φύλλων σιδήρου.
Μεταξύ των τοιχωμάτων του χώρου και του λέβητα θα πρέπει να υπάρχει ελεύθερος χώρος τουλάχιστον 0,60 m, ενώ μεταξύ του επάνω μέρους του καλύμματος και της οροφής θα πρέπει να παρεμβάλλεται μια απόσταση τουλάχιστον 1 m, η οποία μπορεί να μειώνεται κατά 0,50 m για λέβητες με ενσωματωμένο μπόιλερ (το ελάχιστο ύψος του χώρου λέβητα θα πρέπει να είναι κατώτερο από 2,5 m).
2.3 ΣΥΝΔΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ
Κατά την εκτέλεση των υδραυλικών συνδέσεων βεβαιωθείτε ότι τηρούνται οι οδηγίες που υπάρχουν στην εικ. 1.
Οι συνδέσεις θα πρέπει να αποσυνδέονται εύκολα μέσω υποδοχών με περιστρεφόμενες συνδέσεις. Η εγκατάσταση θα πρέπει να είναι τύπου κλειστού δοχείου διαστολής.
ΠΡΟΣΟΧΗ: Η εγκατάσταση παράκαψης ή διακόπτη ροής (δεν παρέχεται) είναι υποχρεωτική στην περίπτωση εγκαταστάσεων σε συστήματα με θερμοστατικές ΒαλΒίδες ή μηχανοκίνητες αμφίδρομες ΒαλΒίδες. Ο ελάχιστος ρυθμός ροής του συστήματος, ο οποίος πρέπει να είναι εγγυμημένος, δεν πρέπει να είναι χαμηλότερος από αυτόν που φαίνεται παρακάτω.
Ελάχιστος ρυθμός ροής συστήματος 850 (l/h)με ΔT = 35 °C
2.3.1 Αξεσουάρ που πρόκειται να εγκατασταθούν (εικ. 2)
Για την εξασφάλιση της λειτουργικότητας του λέβητα θα πρέπει να τοποθετήσετε στο σωλήνα ροής θέρμανσης μια βαθμονομημένη βαλβίδα ασφαλείας 3 bar/294 kPa (14) και ένα υδρόμετρο για την επαλήθευση της πίεσης της εγκατάστασης (16).
Φροντίστε επίσης για την τοποθέτηση μιας βαθμονομημένης βαλβίδας ασφαλείας 6 bar/588 kPa (7) της οποίας η σύνδεση έχει ρυθμιστεί στο σωλήνα εξόδου νερού οικιακής χρήσης του μπόιλερ, προκειμένου να μην υπάρξουν υπερπιέσεις που μπορεί να προκαλέσουν θραύση.
Σε περίπτωση που η βαλβίδα ασφαλείας του μπόιλερ παρεμβαίνει συχνά, τοποθετήστε στο κύκλωμα νερού οικιακής χρήσης ένα δοχείο διαστολής (15) χωρητικότητας 5 λίτρων και μέγιστη πίεση λειτουργίας 8 bar (784 kPa). Το δοχείο θα πρέπει να είναι από φυσική ελαστική μεμβράνη “καουτσούκ” κατάλληλο για να χρησιμοποιείται με τα τρόφιμα.
Η αντλία της εγκατάστασης (4) μπορεί να εγκατασταθεί αντί της υποδοχής σύνδεσης 1» στη θέση 3 εικ. 4/α.
2.3.2 Αρχική φάση πλήρωσης της εγκατάστασης
Πριν προχωρήσετε στη σύνδεση του λέΒητα καλό είναι να αφήσετε να κυκλοφορήσει νερό στις σωληνώσεις για την εξάλειψη ενδεχομένων ξένων σωμάτων που θέτουν σε κίνδυνο την καλή λειτουργία της συσκευής.
Η πλήρωση πρέπει να εκτελείται αργά, ούτως ώστε οι φυσαλίδες αέρα να βγαίνουν μέσα από τις κατάλληλες εκκενώσεις που βρίσκονται στην εγκατάσταση θέρμανσης.
Σε εγκαταστάσεις θέρμανσης κλειστού κυκλώματος, η πίεση του κρύου φορτίου της εγκατάστασης και η πίεση της προπλήρωσης του δοχείου διαστολής, θα πρέπει να αντιστοιχούν ή να μην είναι κατώτερα από το ύψος της στατικής στήλης της εγκατάστασης (για παράδειγμα, για μια στατική στήλη 5 m, η πίεση της πλήρωσης του δοχείου και η πίεση πλήρωσης της εγκατάστασης θα πρέπει να ανταποκρίνονται τουλάχιστον στην ελάχιστη τιμή των 0,5 bar/49 kPa).
2.3.3 Παραγωγή νερού οικιακής χρήσης
Στη φάση της παρασκευής του νερού οικιακής χρήσης ο κυκλοφορητής του κυκλώματος νερού οικιακής χρήσης θα παραμείνει σε λειτουργία έως ότου ο αισθητήρας του θερμοστάτη μπόιλερ φθάσει την επιλεγμένη τιμή στο κουμπί. Αφού ικανοποιηθεί ο θερμοστάτης μπόιλερ, αν η διάταξη εκτροπής βρίσκεται στη χειμερινή λειτουργία και ο θερμοστάτης περιβάλλοντος είναι σε κλήση, μπορεί να ξεκινήσει η αντλία θέρμανσης (συσκευή που δεν παρέχεται).
Εφόσον ο λέβητας είναι σε θέση να παράγει νερό οικιακής χρήσης θα πρέπει κατά την πρώτη ενεργοποίηση να καθαρίζεται όλος ο αέρας που υπάρχει στο σπειροειδή σωλήνα του Βραστήρα. Για να διευκολυνθεί η εργασία αυτή τοποθετήστε οριζοντίως την εγκοπή της Βίδας απεμπλοκής της ΒαλΒίδας ελέγχου (6 εικ. 2). Αφού καθαριστεί όλος ο αέρας, επαναφέρετε τη Βίδα στην αρχική θέση.
Η προετοιμασία του ζεστού νερού οικιακής χρήσης εξασφαλίζεται από ένα μπόίλερ ανοξείδωτου χάλυβα INOX AISI 316L, με τον ειδικό σπειροειδή εναλλάκτη ανοξείδωτου χάλυβα, εξοπλισμένο με ανόδιο μαγνησίου προστασίας του μπόίλερ και φλάντζα επιθεώρησης για τον έλεγχο και τον καθαρισμό.
2.3.4 Характприστικά του νερού τροφοδοσίας
Για την αποφυγή δημιουργίας αλάτων και βλάβης στον εναλλάκτη νερού οικιακής χρήσης, το νερό τροφοδοσίας δεν πρέπει να παρουσιάζει σκληρότητα πάνω από 20°F.
Σε κάθε περίπτωση θα πρέπει να εξακριβώνετε τα χαρακτηριστικά του νερού που χρησιμοποιείται και να τοποθετείτε κατάλληλες διατάξεις επεξεργασίας.
Για να αποφευχθεί η δημιουργία κρούστας ή αποθέσεων στον κύριο εναλλάκτη θα πρέπει να γίνεται η επεξεργασία και του νερού τροφοδοσίας του κυκλώματος θέρμανσης σύμφωνα με το πρότυπο UNI-CTI 8065.
Είναι απολύτως απαραίτητη η επεξεργασία του νερού στις εξής περιπτώσεις:
- Πολύ εκτεταμένες εγκαταστάσεις (με υψηλή περιεκτικότητα νερού).
- Συχνές εκπομπές νερού αναπλήρωσης της εγκατάστασης.
- Σε περίπτωση που καταστεί αναγκαίο το μερικό ή γενικό άδειασμα της εγκατάστασης.
2.4 ΣΥΝΔΕΣΗ ΚΑΠΝΟΔΟΧΟΥ
Ο καπνοδόχος είναι μέγιστης σημασίας για την καλή λειτουργία του λέβητα. Εάν η τοποθέτηση δεν είναι σωστή, τότε η εκκίνηση του λέβητα θα είναι δύσκολη και μπορεί να δημιουργεί αιθάλη, συμπυκνώματα και κρούστα.
Οι καπναγωγοί μεταφέρουν τα καπναέρια στην ατμόσφαιρα και πρέπει να πληρούν τις ακόλουθες απαιτήσεις:
- Na είναι στεγανοί στα προϊόντα της καύσης, υδατοστεγή και θερμικά μονωμένοι.
- Να έχουν μηχανικές αντοχές και μικρή θερμοχωρητικότητα.
- Na είναι στεγανοί ώστε να μην εισέρχεται νωπός αέρας και ψύχει τα καπναέρια.
- Να έχουν πάντα ανοδική διεύθυνση
και η απόληξη να είναι σταθερή ώστε να δημιουργεί σταθερή απαγωγή των δημιουργουμένων καπναερίων.
- Ο καπναγωγός πρέπει να έχει διάμετρο όχι μικρότερη από αυτή της σύνδεσης του λέβητα.
- Η σωστή διαστασιολόγηση για την πλήρωση των απαιτήσεων ελκυσμού/διάθεσης καυσαερίων είναι απαραίτητη για την κανονική ρύθμιση του προϊόντος (EN13384-1).
- Είναι αναγκαίο να προβλέπεται στο κάτω μέρος της καπνοδόχου ένα συγκεκριμένο σύστημα
αποστράγγισης συμπύκνωσης.
- Για τη σύνδεση της καπνοδόχου είναι υποχρεωτική η χρήση άκαμπτων αγωγών, που αντέχουν στη θερμοκρασία, στη συμπύκνωση, στις μηχανικές καταπονήσεις, με στεγάνωση και μόνωση. Χρησιμοποιείτε υλικά ιδανικά για το σκοπό αυτό, όπως για παράδειγμα ανοξείδωτο χάλυβα.
2.5 ΣΥΝΔΕΣΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΣΥΜΠΥΚΝΩΜΑΤΟΣ (εικ. 5)
Για τη συγκέντρωση του νερού συμπύκνωσης συνδέστε το σιφόνι
σταλαγμού στον υπόνομο με ένα σωλήνα (φ 25) με ελάχιστη κλίση 5 χιλ. ανά μέτρο.
Μόνο οι πλαστικές σωληνώσεις των κανονικών υπονόμων είναι κατάλληλες για τη διοχέτευση του νερού συμπύκνωσης προς τον υπόνομο της κατοικίας.

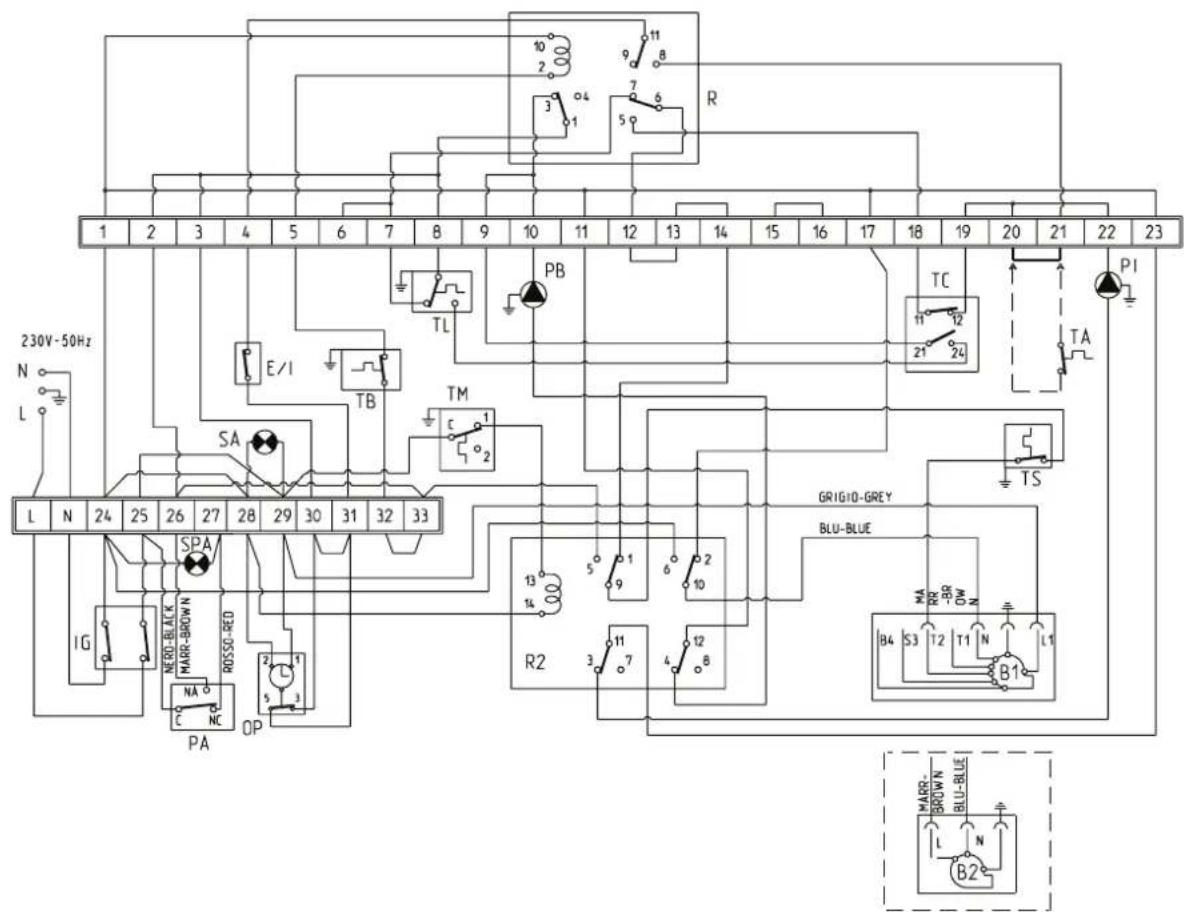

2.6 ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ (εικ. 5/a)
Ο λέβητας είναι εξοπλισμένος με ηλεκτρικό καλώδιο τροφοδοσίας και θα πρέπει να τροφοδοτείται με μονοφα-
ΥΠΟΜΝΗΜΑ
- Εύκαμπτος σωλήνας αποστράγγισης
- Σιφόνι
1
2
Eik. 5
σική τάση 230V - 50Hz διαμέσου ενός γενικού διακόπτη που προστατεύεται από ασφάλειες. Το καλώδιο του ρυθμιστή κλίματος, η εγκατάσταση του οποίου είναι υποχρεωτική για να υπάρχει μια καλύτερη ρύθμιση της θερμοκρασίας περιβάλλοντος, θα πρέπει να συνδέεται όπως υποδεικνύεται στην εικ. 5/a.
Συνδέστε επομένως το καλώδιο τροφοδοσίας του καυστήρα και της αντλίας του κυκλοφορητή της εγκατάστασης που παρέχονται με τον εξοπλισμό.
ΣΗΜΕΙΩΣΗ: Η συσκευή πρέπει να συνδέεται με μια αποτελεσματική εγκατάσταση γείωσης
Η ΣΙ ΜΕ αποποιείται κάθε ευθύνη για ζημιές σε πρόσωπα που προέρχονται από την απουσία γείωσης του λέβητα. Πριν εκτελέσετε οποιαδήποτε εργασία στον πλεκτρικό πίνακα αποσυνδέστε την πλεκτρική ενέργεια.
TS Θερμοστάτης ασφαλείας
ΕΙ Διακόπτης θερινής/χειμερινής λειτουργίας
ΤΑ Θερμοστάτης περιβάλλοντος
TB Θερμοστάτης μπόιλερ
TC Θερμοστάτης λέβητα
TL Θερμοστάτης ορίου
IG Γενικός διακόπτης
PB Αντλία μπόιλερ υψηλής απόδοσης
PI Αντλία εγκατάστασης
B1 Καυστήρας μόνιμης τροφοδοσίας SIME (προαιρετικό)
B2 Καυστήρας άμεσης τροφοδοσίας (δεν παρέχεται)
R/R2 Pελέ
SA Λυχνία παρουσίας τάσης
SPA Λυχνία παρέμβασης διακόπτη πίεσης νερού
ΡΑ Διακόπτης πίεσης νερού
ΟΡ Ρολόι προγραμματιστή (προαιρετικό)
ΤΜ Θερμοστάτης ελάχιστης θερμοκρασίας
ΣΗΜΕΙΩΣΕΙΣ! Συνδέοντας το θερμοστάτη περιΒάλλοντος (ΤΑ) αφαιρέστε τη γέφυρα μεταξύ των ακροδεκτών 20-21.
Συνδέοντας το ρολόι προγραμματιστή (ΟΡ) αφαιρέστε τη γέφυρα μεταξύ των ακροδεκτών 30-31.
Eik. 5/a
3 ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ
- Σε περίπτωση Βλάβης ή/και δυσλειτουργίας της συσκευής, απενεργοποιείστε τη και μην επιχειρήσετε να την επισκευάσετε ή να παρέμβετε άμεσα. Επικοινωνήστε μόνο με εξειδικευμένο τεχνικό προσωπικό.
- Για λόγους ασφαλείας, ο χρήστης δεν μπορεί να έχει πρόσβαση στα εσωτερικά εξαρτήματα. Όλες οι πράξεις που αφορούν την απομάκρυνση των προστασιών ή τουλάχιστον την πρόσβαση σε επικίνδυνα μέρη της συσκευής πρέπει να γίνεται από εξειδικευμένο προσωπικό.
- Ο εξοπλισμός αυτός μπορεί να χρησιμοποιθεί από παιδιά πλικίας κάτω των 8 ετών και άτομα με μειωμένη σωματική, αισθητηριακές ή διανοπτικές ικανότητες ή έλλειψη εμπειρίας ή τις απαραίτητες γνώσεις, που παρέχονται υπό επιτήρηση ή αφού λάβουν οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και την κατανόπση των κινδύνων που συνδέονται με αυτό. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και συντήρηση που προορίζεται προς εκτέλεση από το χρήστη, δεν θα πρέπει να εκτελείται ποτέ από παιδιά χωρίς επίΒλεψη.
3.1 ΠΡΟΚΑΤΑΡΚΤΙΚΟΙ ΕΛΕΓΧΟΙ ΕΝΕΡΓΟΠΟΙΗΣΗΣ
Κατά την πρώτη εγκατάσταση του λέβητα πρέπει κατά κανόνα να εκτελείτε τους ακόλουθους ελέγχους:
- Βεβαιωθείτε ότι η εγκατάσταση έχει γεμίσει με νερό και ότι έχει γίνει σωστά η εξαέρωση.
- Βεβαιωθείτε ότι όλες οι βαλβίδες εί- ναι ανοιχτές.
- Βεβαιωθείτε ότι ο σωλήνας εκκένωσης των προϊόντων της καύσης είναι ελεύθερος.
- Βεβαιωθείτε ότι η ηλεκτρική σύνδεση έχει γίνει σωστά και ότι το καλώδιο γείωσης είναι συνδεδεμένο.
- Βεβαιωθείτε ότι δεν υπάρχουν υγρά ή εύφλεκτα υλικά στην άμεση γειτονία του λέβητα.
- Βεβαιωθείτε ότι δεν έχει μπλοκάρει ο κυκλοφορητής
3.2 ΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ

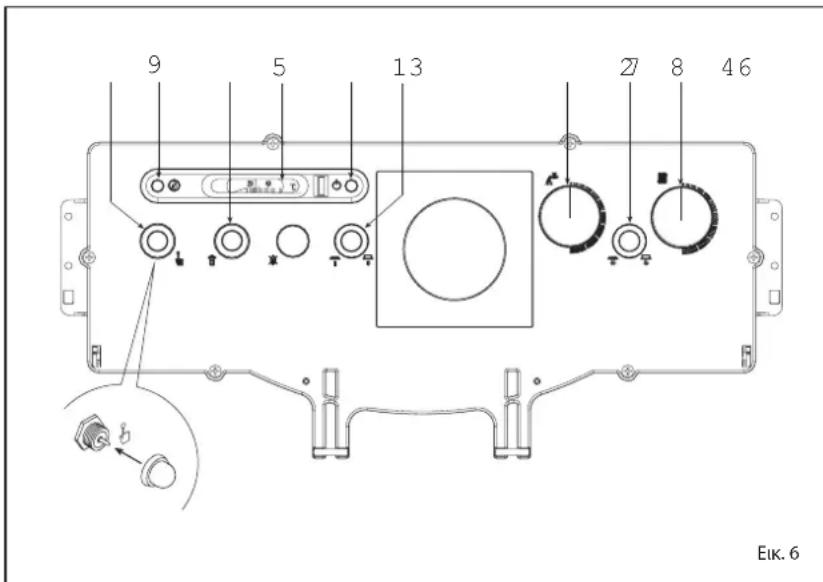

3.2.1 Ενεργοποίηση του λέβητα (εικ. 6)
Για να ενεργοποιήσετε το λέβητα προ- χωρήστε ως εξής:
- ενεργοποιήστε το λέβητα πατώντας το
γενικό διακόπτη (1), η ενεργοποίηση του πράσινου led (3) σας επιτρέπει να ελέγξετε αν υπάρχει τάση στη συσκευή. Ταυτόχρονα θα ενεργοποιηθεί και ο καυστήρας.
- Επιλέξτε τη θερμοκρασία του μπό- ιλερ από το κουμπί του θερμοστάτη (7). Ο κυκλοφορητής που εξυπηρετεί το μπόιλερ θα συνεχίσει να λειτουργεί μέχρι να ικανοποιηθεί η προκαθορι- σμένη θερμοκρασία. Κατά τη διάρ- κεια της φάσης παραγωγής ζεστού
νερού οικιακής χρήσης ο λέβητας θα λειτουργήσει αυτόματα διατηρώντας τη θερμοκρασία θέρμανσης, που επισημαίνεται στο θερμόμετρο (5), στην τιμή των 80°C διαμέσου ενός θερμοστάτη ορίου (6).
- Αφού ικανοποιηθεί η παραγωγή ζεστού νερού οικιακής χρήσης, με τη διάταξη εκτροπής (2) στη θερινή λειτουργία, σταματάει τόσο ο καυστήρας όσο και ο κυκλοφορητής. Με τη διάταξη εκτροπής (2) στη χειμερινή
- Για να εξασφαλιστεί η άριστη απόδοση του λέβητα, χωρίς τον πιθανό σχηματισμό συμπυκνώματος, σας συνιστούμε να ρυθμίσετε το κουμπί του θερμοστάτη του λέβητα (8) σε θερμοκρασία όχι κατώτερη από 60°C. Η τιμή της ρυθμισμένης θερμοκρασίας ελέγχεται στο θερμόμετρο (5).
ΠΡΟΛΗΨΗ: Μετά από μια περίοδο τεσσάρων εβδομάδων μη χρήσης του αποθηκευμένου νερού οικιακής χρήσης, προχωρήστε στην απολύμανση του μπόιλερ και του δοχείου διαστολής νερού οικιακής χρήσης. Για την εκτέλεση αυτής της λειτουργίας απευθυνθείτε στο εξειδικευμένο τεχνικό προσωπικό.
3.2.2 θερμοστάτης ασφαλείας (εικ. 6)
Ο θερμοστάτης ασφαλείας χειροκίνητης επαναφοράς(4) παρεμβαίνει, προκαλώντας την άμεση απενεργοποίηση του καυστήρα, όταν η θερμοκρασία του λέβητα ξεπερνάει τους 95°C.
Για να αποκαταστήσετε τη λειτουργία του λέβητα θα πρέπει να ξεβιδώσετε το καπάκι προστασίας και να πατήσετε το κουμπί που είναι από κάτω.
Αν το φαινόμενο συμβαίνει συχνά, ζητήστε την επέμβαση του εξειδικευμένου τεχνικού προσωπικού.
3.2.3 Πλήρωση του συστήματος (εικ. 6)
Σε περίπτωση που ανάψει η πορτοκαλί λυχνία (9) για την επέμβαση του διακόπτη νερού, μπλοκάροντας τη λειτουργία του καυστήρα, αποκαταστήστε τη λειτουργία επαναφέροντας την πίεση της εγκατάστασης στα 1-1,2 bar (98-117,6 kPa). Η επαλήθευση της πίεσης της εγκατάστασης γίνεται στο υδρόμετρο που βρίσκεται στο σωλήνα ροής θέρμανσης (16 εικ. 2).
3.2.4 Απενεργοποίηση λέβητα (εικ. 6)
Για να απενεργοποιήσετε προσωρινά το λέβητα πατήστε το γενικό διακόπτη (1).

Κλείστε τις στρόφιγγες των καυσίμων και του νερού της θερμικής εγκατάστασης αν η γεννήτρια δεν χρησιμοποιείται για ένα μεγάλο χρονικό διάστημα.
kai to σωλήνα εκκένωσης καυσαερίων αφαιρώντας τα υπολείμματα. Μετά την επίτευξη της συντήρησης, βάλτε ξανά τους στροβιλιστές που έχουν αφαιρεθεί στην αρχική θέση.
Για μια εύκολη συντήρηση του λέβητα μπορείτε να αποσυναρμολογήσετε εντελώς το περίβλημα ακολουθώντας την αρίθμηση της εικ. 9.
3.3 ΕΠΟΧΙΑΚΟΣ ΚΑΘΑΡΙΣΜΟΣ
Η συντήρηση της γεννήτριας πρέπει να εκτελείται ετησίως από εξειδικευμένο τεχνικό προσωπικό. Πριν αρχίσετε τις εργασίες καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο της πλεκτρικής τροφοδοσίας.

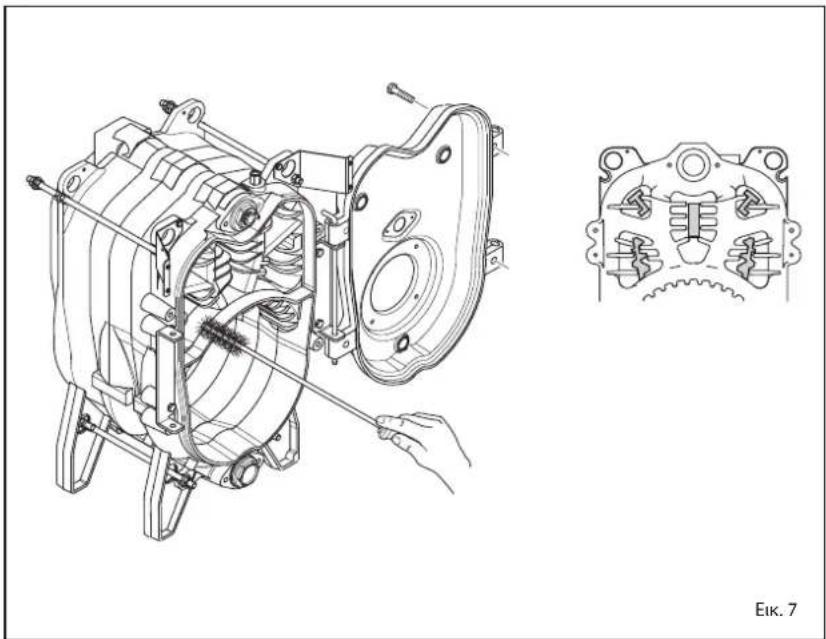

3.3.1 Πλευρά καυσαερίων λέΒητα (εικ. 7)
Για να καθαρίσετε τα περάσματα καυσαερίων αφαιρέστε τις βίδες που στερεώνουν την πόρτα του λέβητα και με την ειδική βούρτσα καθαρίστε προσεκτικά τις εσωτερικές επιφάνειες
3.3.2 Άνοδος προστασίας του μπόιλερ (εικ. 8)
Το ανόδιο μαγνησίου θα πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται σε περίπτωση που έχει φθαρεί, διαφορετικά ακυρώνεται η εγγύηση του μπόιλερ.
Για να έχετε πρόσβαση στην άνοδο, αφαιρέστε τη φλάντζα επιθεώρησης για τον έλεγχο και τον καθαρισμό.

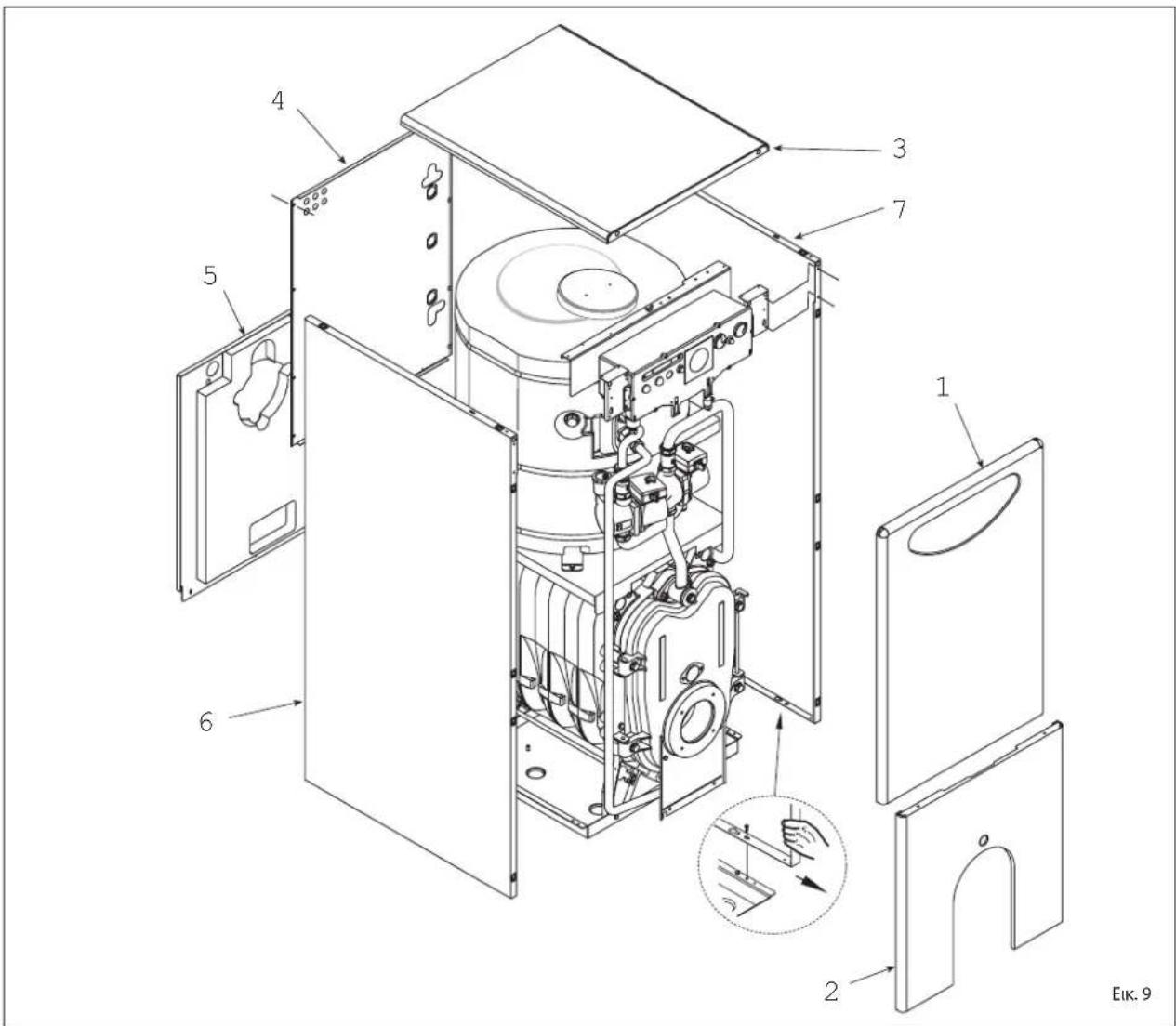

3.3.3 Αποσυναρμολόγηση περιβλήματος (εικ. 9)
3.3.4 Δυσλειτουργία
Στη συνέχεια αναφέρονται ορισμένες αιτίες και τα πίθανά διορθωτικά μέτρα μιας σειράς ανωμαλιών που μπορεί να διαπιστωθούν και να οδηγήσουν σε μια αποτυχημένη ή κακή λειτουργία της συσκευής. Μια ανωμαλία της λειτουργίας, κατά το πλείστον, οδηγεί στην ενεργοποίηση της σήμανσης εμπλοκής του εξοπλισμού ελέγχου.
Κατά την ενεργοποίηση αυτού του σήματος, ο καυστήρας θα μπορεί να λει-τουργεί ξανά μόνο αφού έχει πατηθεί μέχρι κάτω το κουμπί απεμπλοκής.
Αφού γίνει αυτό, αν είναι κανονική η ενεργοποίηση, μπορεί η στάση να οφείλεται σε μια ανωμαλία παροδική και όχι

Αντίθετα, αν η εμπλοκή παραμένει θα πρέπει να βρείτε την αιτία της ανωμαλίας και να εκτελέσετε τα διορθωτικά μέτρα που εμφανίζονται στη συνέχεια:
Δεν ανάβει ο καυστήρας
- Ελέγξτε τις ηλεκτρικές συνδέσεις.
- Ελέγξτε την κανονική ροή του καυσίμου, τον καθαρισμό των φίλτρων, του ακροφυσίου και τον εξαερισμό του σωλήνα.
- Ελέγξε την κανονική δημιουργία των σπινθήρων ενεργοποίησης και τη λειτουργία του εξοπλισμού του καυστήρα.
Ο καυστήρας δεν ενεργοποιείται κα- νονικά αλλά σβήνει αμέσως μετά.
- Ελέγξτε την ανίχνευση φλόγας, τη βαθμονόμηση αέρα και τη λειτουργία του εξοπλισμού.
Δυσκολία ρύθμισης του καυστήρα ή/και αποτυχημένη απόδοση.
- Ελέγξτε: την κανονική ροή του καυσίμου, τον καθαρισμό της γεννήτριας, τη μη απόφραξη του σωλήνα εκκένωσης καυσαερίων, την πραγματική ισχύ που παρέχεται από τον καυστήρα και τον καθαρισμό του (σκόνη).
Η γεννήτρια λερώνεται εύκολα.
- Ελέγξτε τη ρύθμιση του καυστήρα (ανάλυση καυσαερίων), την ποιότητα του καυσίμου, την απόφραξη της καπνοδόχου και τον καθαρισμό της διαδρομής του αέρα του καυστήρα (σκόνη).
Η γεννήτρια δεν είναι στην κατάλλη- λη θερμοκρασία.
- Ελέγξτε τον καθαρισμό του σώματος γεννήτριας, το συνδυασμό, τη ρύθμιση, την απόδοση του καυστήρα, την προκαθορισμένη θερμοκρασία, τη σωστή λειτουργία και την τοποθέτηση του θερμοστάτη ρύθμισης.
- Βεβαιωθείτε ότι η γεννήτρια έχει αρκετή ενέργεια για την εγκατάσταση.
Οσμή των άκαιστων προϊόντων
- Ελέγξτε τον καθαρισμό του σώματος γεννήτριας και την εκκένωση των καυσαερίων, τη στεγανότητα της γεννήτριας και των αγωγών εκκένωσης (πόρτα, θάλαμος καύσης, αγωγός καυσαερίων, καπνοδόχος , τσιμούχες).
- Ελέγξτε την ποιότητα της καύσης.
Συχνή επέμΒαση της ΒαλΒίδας ασφα- λείας λέΒητα.
- Ελέγξτε αν υπάρχει αέρας στην εγκατάσταση, τη λειτουργία του/των
κυκλοφορητών.
- Ελέγξε την πίεση της φόρτωσης της εγκατάστασης, την αποτελεσματικότητα του/των δοχείων διαστολής και τη βαθμονόμηση της ίδιας της βαλβίδας.
3.4 ANTIPHKTIKH ΠΡΟΣΤΑΣΙΑ
Σε περίπτωση πάγου βεβαιθείτε ότι η εγκατάσταση θέρμανσης παραμένει σε λειτουργία και ότι οι χώροι, καθώς και ο χώρος εγκατάστασης του λέβητα, έχουν θερμανθεί επαρκώς.
Διαφορετικά τόσο ο λέβητας όσο και η εγκατάσταση πρέπει να αδειάσουν εντελώς. Για μια πλήρη εκκένωση θα πρέπει να εξαλειφθεί και το περιεχόμενο του μπόίλερ και του σπειροειδούς σωλήνα θέρμανσης του μπόίλερ.
3.5 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ
Είναι υποχρεωτικό να αντικατασταθεί το αποκλειστικό καλώδιο τροφοδοσίας μόνο με εφεδρικό καλώδιο που παραγγέλλεται και συνδέεται με εξειδικευμένο προσωπικό.
ΠΡΟΣΟΧΗ: Πριν από κάθε εργασία στον λέβητα, βεΒαιωθείτε ότι ο ίδιος και τα εξαρτήματά του έχουν κρυώσει, προκειμένου να αποφευχθεί ο κίνδυνος εγκαυμάτων λόγω των υψπλών θερμοκρασιών.
3.6 ΑΠΕΓΚΑΤΑΣΤΑΣΗ,

ΑΠΟΡΡΙΨΗ ΚΑΙ ΑΝΑΚΥΚΛΩΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ (2012/19/UE)
Η συσκευή, στο τέλος της ωφέλιψης ζωής της, ΠΡΕΠΕΙ ΝΑ ΑΠΟΡΡΙΠΤΕΤΑΙ ΞΕΧΩΡΙΣΤΑ, όπως προβλέπεται από την ισχύουσα νομοθεσία. ΔΕΝ ΠΡΕΠΕΙ να απορρίπτεται μαζί με τα αστικά απόβλητα. Μπορεί να παραδοθεί στα κέντρα διαχωρισμένης αποκομιδής, αν υπάρχουν, ή στους λιανοπωλητές που παρέχουν αυτήν την υπηρεσία.
Η διαφοροποιημένη απόρριψη δεν βλάπτει το περιβάλλον και την υγεία. Σας επιτρέπει επίσης την ανάκτηση πολλών ανακυκλώσιμων υλικών, με μια σημαντική οικονομική και ενεργειακή εξοικονόμηση ενέργειας.
3.7 ANTΛIA ΜΠΟΙΛΕΡ (εικ. 10)
Για να επιλέξετε τον τ'ροπο λειτουργίας της αντλίας πιέστε για λίγο (πε-
ρίπου 1 δευτερόλεπτο) το κουμπί (4). Τα σχετικά led θα δείξουν ανά περίπτωση τον τρόπο ρύθμισης (2) και τις επιλεγμένες χαρακτηριστικές καμπύλες (3).
Στο σημείο 3.7.4 αναφέρονται οι πιθανοί συνδυασμοί και η σημασία τους. Όταν το LED (1) επισημαίνει μια βλάβη η αντλία σταματά και προσπαθεί να πραγματοποιήσει κύκλους επανεκκίνησης. Αν το πρόβλημα λυθεί η αντλία
3.7.1 Εξαέρωση αντλίας
Η λειτουργία εξαέρωσης της αντλίας ενεργοποιείται πιέζοντας παρατεταμένα (3 δευτερόλεπτα) το κουμπί (4) και εκτελεί αυτόματα την εξαέρωση.
3.7.2 Εργοστασιακές ρυθμίσεις
Η εργοστασιακή ρύθμιση ενεργοποιείται πιέζοντας και κρατώντας πατημένο το κουμπί (4) και απενεργοποιώντας την αντλία. Επανεκκινώντας την αντλία, θα λειτουργήσει με τις εργοστασιακές ρυθμίσεις (κατάσταση παράδοσης).
3.7.3 Χειροκίνητη επανεκκίνηση
Όταν εντοπιστεί μια εμπλοκή, η αντλία προσπαθεί να επανεκκίνηθεί αυτόματα. Αν η αντλία δεν ενεργοποιείται, ενεργοποιήστε την χειροκίνητη επανεκκίνηση πιέζοντας παρατεταμένα (5 δευτερόλεπτα) το κουμπί (4), μετά αφήστε το. Η λειτουργία επανεκκίνησης ενεργοποιείται για μέγιστη διάρκεια 10 λεπτών. Μετά την επανεκκίνηση, η ένδειξη led δείχνει τις προηγουμένως ρυθμισμένες τιμές. Αν το πρόβλημα δεν λύνεται αντικαταστήστε την αντλία.
3.7.4 Ρύθμιση του τρόπου λειτουργίας της αντλίας
Ένδειξη LED Τρόπος ρύθμισης Χαρακτηριστική | καμπύλη | |
| 1. Σταθερός αριθικό στροφών | II | |
| 2. Σταθερός αριθικό στροφών | I | |
| 3. Μεταβλητή διαφορικήπίεση Δρ-ν | III | |
| 4. Μεταβλητή διαφορικήπίεση Δρ-ν | II | |
| 5. Μεταβλητή διαφορικήπίεση Δρ-ν | I | |
| 6. Σταθερή διαφορικήπίεση Δρ-ε | III | |
| 7. Σταθερή διαφορικήπίεση Δρ-ε | II | |
| 8. Σταθερή διαφορικήπίεση Δρ-ε | I | |
| 9. Σταθερός αριθικό στροφών | III | |
Μεταβλητή διαφορική πίεση Δρ-ν (Ι, ΙΙ, ΙΙΙ)
Συνιστάται σε περίπτωση συστημάτων θέρμανσης διπλής παροχής με σώματα, για τη μείωση των θορύβων ροής στις θερμοστατικές βαλβίδες.

Η αντλία μειώνει το υδροστατικό ύψος σε περίπτωση μείωσης της ροής στο δικτυο αγωγών.
Εξοικονομείται πλεκτρική ενέργεια προσαρμόζοντας το υδροστατικό ύψος με βάση την απαιτούμενη παροχή και σε μειωμένους ρυθμούς ροής.
Τρεις προκαθορισμένες χαρακτηριστικές καμπύλες (Ι, ΙΙ, III) από τις οποίες μπορείτε να επιλέξετε.
Σταθερή διαφορική πίεση Δρ-σ (I, II, III)
Σύσταση στην περίπτωση ακτινοβόλων πάνελ ή σωλήνων μεγάλων διαστάσεων και για όλες τις εφαρμογές που δεν έχουν καυακτηριστικές μεταβλητές καμπύλες (όπως αντλες μπούλερ) και συστήματα θέρμανας μίας παροχής με θερμαντικά σώματα. Η ρύθμοση διατηρεί το επιλεγμένο υδροστατικό ύψος ανεξάρτητα από την παροχή.
Τρεις προκαθορισμένες καρακτηριστικές καμπύλες (Ι, ΙΙ, ΙΙΙ) από τις οποίες μπορείτε να επιλέξετε.

Η ρύθμιση διατηρεί το επιλεγμένο υδροστατικό ύψος ανεξάρτητα από την παροχή.
Τρεις προκαθορισμένες χαρακτηριστικές καμπύλες (Ι, ΙΙ, ΙΙΙ) από τις οποίες μπορείτε να επιλέξετε.
Σταθερός αριθμός
στροφών (Ι, ΙΙ, ΙΙΙ)
Συνιστάται για τις εγκαταστάσεις με σταθερή αντίσταση που απαιτούν σταθερή παροχή.
Η αντλία λειπουργεί σε τρία στάδια που αντιστοιχούν σε σταθερό αριθμό στροφών (Ι, ΙΙ, ΙΙΙ).


ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Εργοστασιακή ρύθμιοη:
Σταθερός αριθμός στροφών, χαρακτηριστική καμπύλη III
• Πιέζοντας 9 φορές τι πλήκτρο αποκαθίσταται η βασική ρύθμιση (σταθερός αριθμός στροφών / χαρακτηριστική καμπύλη III).
3.7.5 Tuxóv proßlýmata, aitiες kai piθανές λύσεις για την αντλία
| Χρώμα LED Ενδεχόμενο πρόβλημα Αιτία Πιθανή λύση | |||
| Κόκκινο-πράσινο που αναβοσβήνει | Λειτουργία τουρμπίνας | Το υδραυλικό σύστημα της αντλίας τροφοδοτείται, αλλά η αντλία δεν έχει τάση δικτύου | - Ελέγξτε την τάση δικτύου |
| Λειτουργία χωρίς υγρά Αέρας | στην αντλία | - Βεβαιωθείτε ότι δεν υπάρχουν διαρροές στην εγκατάσταση | |
| Υπερφόρτωση | Το μοτέρ έχει ήδη δυσκολία Ο αριθμός στροφών είναι χαμηλότερος σε σχέση με τη λειτουργία κανονικό | - Ελέγξτε την τάση δικτύου- Ελέγξτε την παροχή/πίεση της εγκατάστασης- Ελέγξτε τα χαρακτηριστικά του νερού της εγκατάστασης: καθαρίστε την εγκατάσταση από τα υπολείμματα | |
| Κόκκινο αναβοσβήνει | Κάτω/υπέρταση | Τάση τροφοδοσίας πολύ χαμηλή/υψηλή | - Ελέγξτε την τάση δικτύου |
| Υπερβολική θερμοκρασία | Υπερβολική θερμοκρασία στο εσωτερικό της αντλίας | - Ελέγξτε το επίπεδο θερμοκρασίας του νερού σε σχέση με το επίπεδο της θερμοκρασίας περιβάλλοντος- Ελέγξτε την τάση δικτύου- Ελέγξτε τις περιβαλλοντικές συνθήκες λειτουργίας | |
| Βραχυκύκλωμα | Ρεύμα μοτέρ πολύ υψηλό | - Ελέγξτε την τάση δικτύου | |
| Κόκκινο σταθερό | Διακοπή «μόνιμη εμπλοκή» | Ρότορας μπλοκαρισμένο | - Ενεργοποιήστε τη χειροκίνητη επανεκκίνηση |
| - ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΗΝ ΑΝΤΛΙΑ | |||
| Βλάβη στην ηλεκτρονική κάρτα ή/και στο μοτέρ | - ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΗΝ ΑΝΤΛΙΑ | ||
| LED σβηστό | Σταματημένη | Έλλειψη ηλεκτρικής τροφοδοσίας | - Ελέγξτε τη σύνδεση στην ηλεκτρική τροφοδοσία |
| LED ελαττωματικό | - Ελέγξτε αν η αντλία λειτουργεί | ||
| Βλάβη ηλεκτρονικής κάρτας | - ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΗΝ ΑΝΤΛΙΑ | ||
ALLEGATO AA.1
ESTELLE HE B4 INOX ErP (cod. 8115350)
| Informazioni da fornire per le caldaie per il riscaldamento d'ambiente e le caldaie misteInformación obligatoria para calderas de calefacción de espacios y calderas mixtasInformações a fornecer para aquecedores de ambiente com caldeira e aquecedores combinados com caldeiraInformation requirements for boiler space heaters, boiler combination heaters | |||||||
| Modello / Modelos / Modelos / Model: ESTELLE HE B4 INOX ErP | |||||||
| Caldaia a condensazione / Caldera de condensación: Caldeira de condensação / Condensing boiler: Yes | |||||||
| Caldaia a bassa temperatura / Caldera de baja temperatura: Caldeira de baixa temperatura / Low-temperature boiler: No | |||||||
| Caldaia di tipo B11/ Caldera de tipo B11/Caldeira B11 / B11 boiler: No | |||||||
| Apparecchio di cogenerazione per il riscaldamento d'ambiente: Equipo de cogeneración para calefacción de espacios: Aquecedor de ambiente com cogeração: Cogenerator space heater: No | Munito di un apparecchio di riscaldamento supplementare: Equipado con un aparato de calefacción suplementario: Equipado com aquecedor complementar: Equipped with a supplementary heater: | No | |||||
| Apparecchio di riscaldamento misto / Equipo de calefacción mixto: Aquecedor combinado / Combination heater: Yes | |||||||
| Elemento / Elemento Elemento / item | Symbol | Value | Unit | Elemento / Elemento Elemento / item | Symbol | Value | Unit |
| Potenza termica nominale Potencia térmica nominal Potência calorífica nominal Nominal heat output for space heating | P_n | 33 | kW | Efficienza energetica stagionale del riscaldamento d'ambiente Eficiencia energetica estacional de calefacción Eficiência energetica do aquecimento ambiente sazonal Seasonal space heating energy efficiency | r_s | 93 | % |
| Per le caldaie per il riscaldamento d'ambiente e le caldaie miste: potenza termica utile Para calderas de calefacción de espacios y calderas mixtas: potencia térmica útil Aquecedores de ambiente com caldeira e aquecedores combinados equipados com caldeira: energia calorífica útil For boiler space heaters and boiler combination heaters: useful heat output | Per le caldaie per il riscaldamento d'ambiente e le caldaie miste: efficienza utile Para calderas de calefacción de espacios y calderas mixtas: eficiencia útil Aquecedores de ambiente com caldeira e aquecedores combinados equipados com caldeira: eficiência útil For boiler space heaters and boiler combination heaters: useful efficiency | ||||||
| Alla potenza termica nominale e a un regime ad alta temperatura ^a A potencia calorífica nominal y régimen de alta temperatura ^a A potência calorífica nominal e em regime de alta temperatura ^b At nominal heat output and high-temperature regime ^a | P_4 | 33,0 | kW | Alla potenza termica nominale e a un regime ad alta temperatura (*) A potencia calorífica nominal y régimen de alta temperatura (*) À potência calorífica nominal e em regime de alta temperatura (*) At nominal heat output and high-temperature regime (*) | r_4 | 88,9 | % |
| Al 30% della potenza termica nominale e a un regime a bassa temperatura ^b A 30% de potencia calorífica nominal y régimen de baja temperatura ^a A 30% da potência calorífica nominal e em regime de baixa temperatura ^b At 30% of nominal heat output and low-temperature regime ^b | P_1 | 9,9 | kW | Al 30% della potenza termica nominale e a un regime a bassa temperatura (*) A 30% de potencia calorífica nominal y régimen de baja temperatura (*) A 30% da potência calorífica nominal e em regime de baixa temperatura (*) At 30% of nominal heat output and low-temperature regime (*) | r_1 | 98,4 | % |
| Consumo ausiliario di elettricità / Consumos eléctricos auxiliares Consumos eléctricos auxiliares / Auxiliary electricity consumption | Altri elementi / Otros elementos Outros elementos / Other items | ||||||
| A pieno carico A plena carga Em plena carga At full load | e|_max | 0,168 | kW | Dispersione termica in standby Dispersión térmica en stand-by Perdas de calor em modo de vigília Standby heat loss | Pstby | 0,038 | kW |
| A carico parziale A carga parcial Em carga parcial At part load | e|_min | 0,050 | kW | Consumo energetico del bruciatore di accensione Consumo energetico del quemador de encendido Consumo de energia do queimador de ignição Ignition burner power consumption | Pign | 0 | kW |
| In modo standby / En modo de espera Em modo de vigilia / In standby mode | PSB | 0,002 | kW | Emissioni di NOx / Emissions de Nox Emissions de Nox / Emission of nitrogen oxides | NOx | -- | mg/kWh |
| Per gli apparecchi di riscaldamento misto / Para los calefactores combinados / For combination heaters: | |||||||
| Profilo di carico dichiarato Perfil de carga declarado Perfil de carga declarado / Declared load profile | XL | Efficienza energetica di riscaldamento dell'acqua Eficiencia energetica de caldeo de agua Eficiência energetica do aquecimento de água Water heating energy efficiency | rvh | 67 | % | ||
| Consumo quotidiano di energia Consumo diario de electricidad Consumo diario de eletricidade Daily electricity consumption | Qelec | 0,188 | kWh | Consumo quotidiano di combustibile Consumo diario de combustible Consumo diario de combustivel Daily fuel consumption | Qfuel | 30,424 | kWh |
| Recapiti / Datos de contacto Elementos de contacto / Contact details | Fonderie Sime S.p.A. Via Garbo 27, 37045 Legnago (VR) ITALIA | ||||||
| a. Regime ad alta temperatura: temperatura di ritorno di 60°C all'entrata e 80°C di temperatura di fruizione all'uscita dell'apparecchio b. Bassa temperatura: temperatura di ritorno (all'entrata della caldaia) per le caldaie a condensazione 30°C, per le caldaie a bassa temperatura 37°C e per le altre caldaie 50°C a. Régimen de alta temperatura: temperatura de retorno de 60°C a la entrada y 80°C de temperatura de alimentación a la salida del aparato. b. Baja temperatura: temperatura de retorno (a la entrada de la caldera) de 30°C para las calderas de condensación, de 37°C para las calderas de baja temperatura y de 50°C para las demás calderas. a. Regime de alta temperatura: temperatura de retorno de 60°C à entrada do aquecedor e temperatura de alimentação de 80°C à saída do aquecedor. b. Baixa temperatura: temperatura de retorno de 30°C para as caldeiras de condensação, 37°C para as caldeiras de baixa temperatura e 50°C para os outros aquecedores (à entrada do aquecedor). a. High-temperature regime means 60°C return temperature at heater inlet and 80°C feed temperature at heater outlet. b. Low-temperature regime means for condensig boilers 30°C, for low-temperature boilers 37°C and for other heaters 50°C return temperature. (*) Dati di rendimento calculati con potere calorífico superiore Hs / Datos de rendimiento calculado con el valor calorífico superior Hs Os valores do desempenho calculados com valor calorífico superior Hs / Performance data calculated with gross calorífic value Hs | |||||||
| Πληροφορίες όσον αφορά τις απαιτήσεις για τους λέβητες θέρμανοης χώρου και τους λέβητες συνδυασμένης λειτουργίας | |||||||
| Μοντέλα: ESTELLE HE B4 INOX ErP | |||||||
| Λέβητας ουμπύκνωσης: NAI | |||||||
| Λέβητας χαμπλής θερμοκρασίας: OXI | |||||||
| Λέβητας τύπου B11: OXI | |||||||
| θερμαντήρας χώρου με συμπαραγωγή: OXI | Εξοπισμένος με συμπληρωματικόθερμαντήρα: OXI | ||||||
| θερμαντήρας συνδυασμένης λειτουργίας: NAI | |||||||
| Στοιχείο | ΣύμΒολο | Τιμή | Μονάδα | Στοιχείο | ΣύμΒολο | Τιμή | Μονάδα |
| Ονομαστική θερμική ισχύς | P_n | 33 | kW | Ενεργειακή απόδοση της εποχιακήςθέρμανοης χώρου | ης | 9 | 3 |
| Γα τους λέβητες θέρμανοης χώρου και τους λέβητες συνδυασμένηςλειτουργίας:ωφέλιμη θερμική ισχύς | Γα τους λέβητες θέρμανοης χώρου και τους λέβητες συνδυασμένηςλειτουργίας:ωφέλιμη απόδοση | ||||||
| σε ονομαστική θερμική ισχύ και καθεστώςυψπλής θερμοκρασίαςa | P_s | 33,0 | kW | σε ονομαστική θερμική ισχύ και καθεστώςυψπλής θερμοκρασίας (*) | η4 | 88,9 | % |
| στο 30% της ονομαστικής θερμικής ισχύοςκαι καθεστώς χαμπλής θερμοκρασίαςb | P_t | 9,9 | kW | στο 30% της ονομαστικής θερμικής ισχύοςκαι καθεστώς χαμπλής θερμοκρασίας (*) | η1 | 98,4 | % |
| Βονθητική κατανάλωση πλεκτρικής ενέργειας | Άλλα ατοιχεία | ||||||
| υπό πλήρες φορτίο | eI_n | 0,168 | kW | Διασπορά θερμότητας σε standby | Pstby | 0,038 | kW |
| υπό μερικό φορτίο | eI_n | 0,050 | kW | Κατανάλωση ενέργειας έναυσης καυστήρα | Pign | 0 | kW |
| σε κατάσταση ανομονής | PSB | 0,002 | kW | Εκπομπές Nox | NOx | -- | mg/kWh |
| Γα θερμαντήρες συνδυασμένης λειτουργίας: | |||||||
| Δηλωμένο προφίλ φορτίου | XL | Ενεργειακή απόδοση θέρμανοης νερού | ηwh | 67 | % | ||
| Ημερήσια κατανάλωση πλεκτρικήςενέργειας | Qelec | 0,188 | kWh | Ημερήσια κατανάλωση κα υσίμου | ΩΚα ύσσμο | 30,424 | kWh |
| Στοιχεία επικοινωνίας | Fonderie Sime S.p.A. Via Garbo 27, 37045 Legnago [VRI] ITALIA | ||||||
| a. Λειτουργία σε υψπλή θερμοκρασία: θερμοκρασία επιστροφής 60°C στην είσοδο και 80°C θε ρρμκρασία τροφοδοσίας στην έξοδο της συσκευής.b. Χαμπλή θερμοκρασία: θερμοκρασία επιστροφής (στην είσοδο του λέβητα) για τους λέβητες συμπύκνωσης 30°C, για τους λέβητες χαμπλήςθερμοκρασίας 37°C και για τους λοιπούς λέβητες 50°C. | |||||||
| (*) Τα δεδομένα απόδοσης έχουν υπολογιατεί με θερμιδική ισχύ Hs. | |||||||
GR
%
NOTE
NOTE
sime®
Fonderie Sime S.p.A - Via Garbo, 27 - 37045 Legnago (Vr)
Tel. +39 0442 631111 - Fax +39 0442 631292 - www.sime.it
Ένδειξη LED Τρόπος ρύθμισης Χαρακτηριστική
