ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EDEA HYBRID PRO 25/55 SIME

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ, ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

Η ανάγνωση των οδηγιών είναι υποχρεωτική.

Επισκεφτείτε την ιστοσελίδα μας:

www.sime.it

Fonderie SIME S.p.A.

6334938 - 12/2024 - R0

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

• Αφού αφαιρέσετε τη συσκευασία βε- Βαιωθείτε για την ακεραλότητα και την πληρότητα της προμήθειας και σε περί- πτωση που δεν είναι συμβατή, απευθυν- θείτε στην Εταιρία από την οποία έχετε αγοράσει τη συσκευή.
  – Η συσκευή πρέπει να προορίζεται για την χρήση η οποία προβλέπεται από την Sime η οποία δεν ευθύνεται για ζημιές που προκαλούνται σε άτομα, ζώα ή πράγματα, από λάθη εγκατάστασης, ρύμισης, συντήρησης και από ανάρμοστες χρήσεις της συσκευής.
• Σε περίπτωση διαρροής νερού απο- συνδέστε τη συσκευή από το δίκτυο πλεκτρικής τροφοδοσίας, κλείστε την τροφοδοσία ύδρευσης και ειδοποιήστε, εσπευσμένα, διαπιστευμένο προσωπι- κό.
• Ελέγξτε περιοδικά ότι η πίεση λειτουργίας της υδραυλικής εγκατάστασης, εν ψυχρώ, είναι1-1,2 bar. Σε αντίθετη περίπτωση αποκαταστήστε την ή επικοινωνήστε με διαπιστευμένο προσωπικό.
• Σε περίπτωση που δεν χρησιμοποιήσετε τη συσκευή για παρατεταμένο χρονικό διάστημα, επιβάλλεται να κάνετε τουλάχιστον τις ακόλουθες ενέργειες:

-топοθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF-κλειστό";

-κλείστε τις βάνες του καυσίμου και του νερού της υδραυλικής εγκατάστασης.

• Προκειμένου να εξασφαλιστεί μία βέλτιστη λειτουργία της συσκευής n Sime συνιστά να κάνετε, με ΕΤΗΣΙΑ περιοδικότητα, τον έλεγχο/συντήρηση.
• Σε περίπτωση φθοράς το καλώδιο τροφοδοσίας πρέπει να αντικατασταθεί με ένα καλώδιο το οποίο παραγγέλεται ως ανταλλακτικό με ίδια καρακτηριστικά (τύπου Χ). Η τοποθέτησή του πρέπει να εκτελεστεί από επαγγελματικά διαπιστευμένο προσωπικό.
• Η συγκέντρωση ΚΟ στα προϊόντα της καύσης θα πρέπει πάντα να τηρεί τους κανόνες εγκατάστασης της χώρας όπου εγκαθίσταται η συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

• Συνιστάται όλοι οι χειριστές να διαβάσουν με προσοχή το παρόν εγχειρίδιο ούτως ώστε να μπορούν να χρησιμοποιήσουν τη συσκευή με ορθολογικό και ασφαλή τρόπο.
• Το παρόν εγχειρίδιο αποτελεί αναπόσπα- στο μέρος της συσκευής. Πρέπει κατά συνέπεια να το φυλάξετε με προσοχή για μελλοντικές αναφορές και πρέπει πάντα να τη συνοδεύει ακόμη και σε περίπτωση που εκχωρηθεί σε άλλον Ιδιοκτήτη ή Χρή- στη ή εγκατασταθεί σε άλλη εγκατάσταση.
• Η εγκατάσταση και η συντήρηση της συσκευής πρέπει να εκτελεστούν από ειδικευμένη εταιρία ή από διαπιστευμένο προσωπικό σύμφωνα με τις υποδείξεις που αναφέρονται στο παρόν εγχειρίδιο και που στο τέλος της εργασίας, θα χορηγήσει μία δήλωση συμμόρφωσης προς τους Τεχνικούς Κανονισμούς και την εθνική και τοπική Νομοθεσία, που ισχύουν στην χώρα στην οποία χρησιμοποιείται η συσκευή.
• Ενδεχόμενη επισκευή της συσκευής θα πρέπει να εκτελείται αποκλειστικά από επαγγελματικά καταρτισμένο προσωπικό, χρησιμοποιώντας αποκλειστικά αυθεντικά ανταλλακτικά. Η μη συμμόρφωση με όσα αναφέρονται μπορεί να διακυβεύσει την ασφάλεια της συσκευής και να καταστήσει αμέσως άκυρη την εγγύποη.
• H Fonderie SIME S.p.A. διατηρεί το δικαίωμα να μεταβάλλει οποιαδήποτε στιγμή και χωρίς προειδοποίηση τα προϊόντα της με σκοπό την βελτίωσή τους χωρίς να επηρεάζονται τα βασικά τους χαρακτηριστικά. Όλες οι απεικονίσεις γραφικών και/ή φωτογραφιών που υπάρχουν στο παρόν έντυπο μπορούν να απεικονίζονται με προαιρετικά αξεσου-άρ που αλλάζουν ανάλογα με την χώρα χρήσης του εξοπλισμού.
• Ο υπεύθυνος εγκατάστασης πρέπει να πληροφορήσει τον χρήστη σχετικά με τη λειτουργία της συσκευής και για τις οδηγίες ασφάλειας. Επιπλέον, θα πρέπει να παράσχει τις οδηγίες χρήσης και συντήρησης μετά την ολοκλήρωση της εγκατάστασης.

ΑΠΑΓΟΡΕΥΣΕΙΣ

ΑΠΑΓΟΡΕΥΕΤΑΙ

- Η χρήση της συσκευής από παιδιά πλικίας κάτω των 8 ετών. Η συσκευή μπορεί να χρησιμοποιθεί από παιδιά πλικίας άνω των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή τα οποία δεν διαθέτουν εμπειρία ή την απαραίτητη γνώση, αρκεί να είναι υπό επίβλεψη ή αφού έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και την κατανόποη των κινδύνων που σχετίζονται με αυτήν.

- Na paízouv ta paídiá με τη συσκευή.

- Ο καθαρισμός και η συντήρηση που προορίζεται να γίνονται από το χρήστη να γίνεται από παιδιά χωρίς επίΒλεψη.

- Η ενεργοποίηση διατάξεων ή πλεκτρικών συσκευών όπως διακόπτες, οικιακές πλεκτρικές συσκευές, κλπ. εάν παρουσιαστεί μυρωδιά καυσίμου ή άκαυστων ουσιών. Σ' αυτήν την περίπτωση:

- αερίστε το χώρο ανοίγοντας πόρτες και παράθυρα;

-κλείστε τη διάταξη αναχαιτισης καυσίμου;

- φροντίστε να επέμβει εσπευσμένα δια- πιστευμένο προσωπικό.

- Να αγγίξετε τη συσκευή εάν είστε ξυπόλητοι και με Βρεγμένα μέρη του σώματος.

- Οποιαδήποτε τεχνική επέμβαση ή καθαρισμού πριν αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο τροφοδοσίας, τοποθετώντας το γενικό διακόπτη της εγκατάστασης στο "OFF-κλειστό", και πριν κλείσετε την τροφοδοσία του αερίου.

- Να τροποποιήσετε τις διατάξεις ασφαλείας ή ρύθμισης κωρίς την εξουσιοδότηση και τις υποδείξεις του κατασκευαστή της συσκευής.

ΑΠΑΓΟΡΕΥΕΤΑΙ

- Η τροποποίηση ή το κλείσιμο της Βαλ- Βίδας αποστράγγισης των συμπυκνωμά- των (εάν υπάρχει).

– Να τραβήξετε, αποσυνδέσετε, στρίψετε τα πλεκτρικά καλώδια, που Βγαίνουν από τη συσκευή, ακόμη και αν είναι αποσυνδεμένη από το πλεκτρικό δίκτυο τροφοδοσίας.

- Η έκθεση της συσκευής στους ατμοσφαιρικούς παράγοντες. Είναι κατάλληλη για την λειτουργία σε μερικώς προστατευμένο μέρος σύμφωνα με το ΕΝ 15502, με μέγιστη 60 °C και ελάχιστη θερμοκρασία χώρου - 5 °C. Συνιστάται η εγκατάσταση της συσκευής κάτω από το παραπέτο μιας οροφής, στο εσωτερικό μπαλκονιού ή σε μία προστατευμένη εσοχή, σε κάθε περίπτωση πάντα όχι εκτεθειμένη απ' ευθείας στην έκθεση δυσμενών καιρικών συνθηκών (βροχή, χαλάζι, χιόνι). Η συσκευή διαθέτει στη σειρά παραγωγής λειτουργία προστασίας από τον παγετό.

- Να ταπώσετε ή να μειώσετε τις διαστάσεις των ανοιγμάτων αερισμού του χώρου εγκατάστασης, εάν υπάρχουν.

- Να αφαιρέσετε την πλεκτρική τροφοδοσία και την τροφοδοσία του καυσίμου από τη συσκευή εάν η εξωτερική θερμοκρασία κατέβει κάτω από το ΜΗΔΕΝ (κίνδυνος παγετού).

- Να αφήνετε δοχεία και εύφλεκτες ουσίες στο χώρο όπου είναι εγκαταστημένη συσκευή.

- Να διασκορπάτε στο περιβάλλον το υλικό της συσκευασίας καθώς μπορεί να αποτελέσει πιθανή πηγή κινδύνου. Πρέπει κατά συνέπεια να απορριφθεί σύμφωνα με αυτά που ορίζει η ισχύουσα νομοθεσία της χώρας στην οποία χρησιμοποιείται η συσκευή.

- Η τροποποίηση ή η επέμβαση στα σφραγισμένα εξαρτήματα.

Αγαπητέ πελάτη,

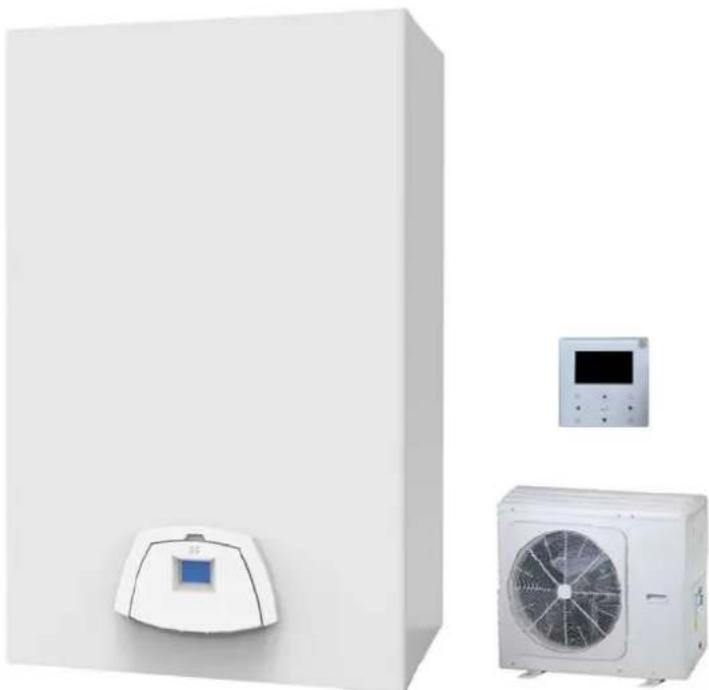

Σας ευχαριστούμε που αγοράσατε έναν λέβητα Sime EDEA HYBRID PRO 25/55, μία συσκευή συμπύκνωσης συνδυασμένης λειτουργίας κλειστού θαλάμου, τελευταίας γενιάς, με τεχνικά χαρακτηριστικά και επιδόσεις σε θέση να ικανοποιήσουν τις ανάγκες σας ως προς τη θέρμανση και το άμεσο ζεστό νερό χρήσης, με τη μέγιστη ασφάλεια και με περιορισμένο κόστος λειτουργίας.

ГКАМА

MONTEΛΟ ΚΩΔΙΚΟΣ
EDEA HYBRID ECO EV 25/55 (λέβητας) 8110480
EDEA HYBRID PRO 25/55-6 (σύστημα) 8114490
EDEA HYBRID PRO 25/55-8 (σύστημα) 8114491
EDEA HYBRID PRO 25/55-10 (σύστημα) 8114492

ΔΟΜΗ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ

Το παρόν εγχειρίδιο έχει διαρθρωθεί με τον τρόπο που αναφέρεται παρακάτω.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ....5

ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ......11

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ 27

ПАРАРТНМАТА....57

ΣΥΜΜΟΡΦΩΣΗ

Η εταιρία μας δηλώνει ότι οι συσκευές EDEA HYBRID PRO 25/55 είναι συμβατές με τις βασικές απαιτήσεις των παρακάτω οδηγιών:

• Κανονισμός Άερίων (ΕΕ) 2016/426
• Οδηγία Αποδόσεων 92/42/ΕΟΚ
• Οδηγία Χαμηλής Τάσης 2014/35/ΕΚ
• Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2014/30/ΕΚ
• Οδηγία οικολογικού σχεδιασμού 2009/125/ΕΚ
• Κανονισμός (ΕΕ) Αρ. 811/2013 - 813/2013
• Κανονισμός (ΕΕ) 2017/1369

Για τον αριθμό σειράς και το έτος κατασκευής δείτε την τεχνική πινακίδα.

ΣΥΜΒΟΛΑ

ΠΡΟΣΟΧΗ

Δείχνει ενέργειες που, εάν δεν εκτελεστούν σωστά, μπορούν να προκαλέσουν ατυχήματα γενικής φύσης ή μπορούν να προκαλέσουν δυσλειτουργίες ή υλικές Βλάβες στη συσκευή και κατά συνέπεια απαιτούν ιδιαίτερη προσοχή και κατάλληλη προετοιμασία.

ΗΛΕΚΤΡΙΚΟΣ ΚΙΝΔΥΝΟΣ

Δείχνει ενέργειες που, εάν δεν εκτελεστούν σωστά, μπορούν να προκαλέσουν ατυχήματα ηλεκτρικής φύσης και κατά συνέπεια απαιτούν ιδιαίτερη προσοχή και κατάλληλη προετοιμασία.

ΑΠΑΓΟΡΕΥΕΤΑΙ

Δείχνει ενέργειες που ΔΕΝ ΠΡΕΠΕΙ να εκτελεστούν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Δείχνει ιδιαίτερα χρήσιμες και σημαντικές πληροφορίες.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ПЕРИЕХОМЕНА

1 ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΕDEΑ ΗΥΒRΙD PRO 25/55 6

1.1 Πίνακας χειρισμού 6
1.2 Прокатарктикої ёлεγχοι....7
1.3 Evauon 7
1.4 Ρύθμιση της θερμοκρασίας θέρμανσης ..... 7
1.5 Ρύθμιση της θερμοκρασίας ζεστού νερού χρήσης ..... 7
1.6 Κωδικοί δυσλειτουργιών / ΒλαΒών 8
1.6.1 Zitnan ouvtópanoç 8

2 ΣΒΗΣΙΜΟ 8

2.1 Προσωρινό αβήσιμο 8
2.2 ΣΒήσιμο για μεγάλες περιόδους 9

3 ΣΥΝΤΗΡΗΣΗ 9

3.1 Kavoviσμοί 9
3.2 Εξωτερικός καθαρισμός ..... 9
3.2.1 Καθαρισμός του περιβλήματος....9

4 ΔΙΑΘΕΣΗ ΩΣ ΑΠΟΒΛΗΤΟ 9

4.1 Διάθεση της συσκευής ως απόβλητο (Ευρωπαϊκή Οδηγία 2012/19/ΕΕ) ...... 9

1 ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΕDEΑ ΗΥΒRΙD PRO 25/55

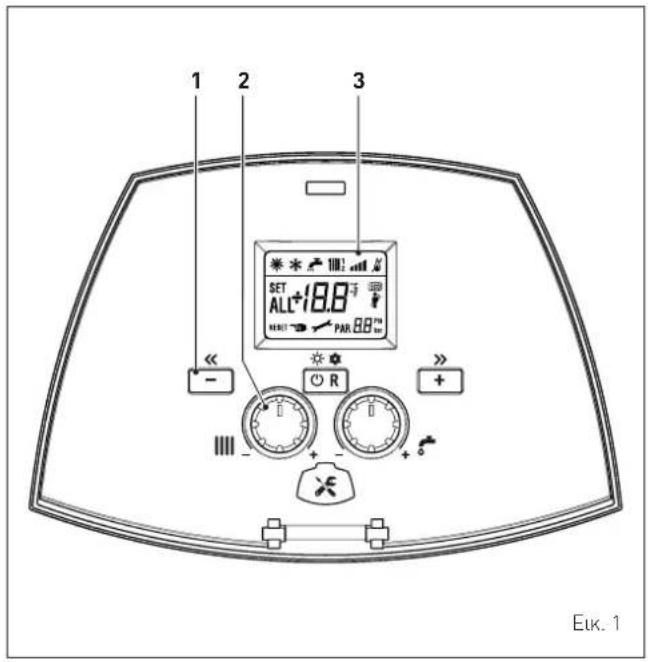

1.1 Πίνακας χειρισμού

1 2 3 SET ALL+18.8 HARD PAR 88° << - R + - + - Euk. 1

1 ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ

ΩR Πατώντας το μία ή περισσότερες φορές, για τουλάχιστον 1 δευτερόλεπτο, κατά την διάρκεια της κανονικής λειτουργίας, επιτρέπει την αλλαγή, με κυκλική ακολουθία, του τρόπου λειτουργίας της συσκευής (Stand-by – Καλοκαίρι – Χειμώνας). Εάν η συσκευή παρουσιάζει δυολειτουργία για την οποία μπορεί να γίνει επανεκκίνηση, επιτρέπει να εκτελεστεί η απεμπλοκή.

Επιτρέπει, κατά την πλοήγηση, να τρέξετε τις παραμέτρους ή να τροποποιήσετε τις τιμές, μειώνοντας αυτές.

+ Επιτρέπει, κατά την πλοήγηση, να τρέξετε τις παραμέτρους ή να τροποποιήσετε τις τιμές, αυξάνοντας αυτές.

Tápa káluψης της σύνδεσης προγραμματισμού.

2 ΔΙΑΚΟΠΤΕΣ

Ο διακόπτης θέρμανσης επιτρέπει, κατά τη διάρκεια της κανονικής λειτουργίας, να καθορίσετε τη θερμοκρασία της εγκατάστασης θέρμανσης από 20 έως 80°C.

Ο διακόπτης νερού χρήσης επιτρέπει, κατά τη διάρκεια της κανονικής λειτουργίας, να καθορίσετε τη θερμοκρασία του νερού χρήσης από 10 έως 60°C.

ΣΗΜΕΙΩΣΗ: το πάτημα ενός οποιουδήποτε πλήκτρου για περισσό- τερο από 30 δευτερόλεπτα, δημιουργεί την προβολή δυσλειτουρ- γίας (ALL 42), χωρίς να επηρεάζει τη λειτουργία της συσκευής. Η επισήμανση εξαφανίζεται όταν αποκατασταθούν οι κανονικές συνθήκες.

3 000NH

"ΚΑΛΟΚΑΙΡΙ". Το σύμβολο παρουσιάζεται όταν η λειτουργία είναι στο "Καλοκαίρι", ή, με απομακρυσμένο χειρισμό, εάν είναι ενεργοποιημένη μόνο η λειτουργία νερού χρήσης.

"XEIMΩNAΣ". Το σύμβολο παρουσιάζεται στη λειτουργία "Χειμώνας", ή με απομακρυσμένο χειρισμό εὰν εἰναι ενεργοποιημένη εἰτε η λειτουργία νερού χρήσης εἰτε η λειτουργία θέρμανσης. Τα σύμβολα και που ανα-ΒοσΒήνουν, δείχνουν ενεργή "λειτουργία ανάλυσης καυ-σαερίων".

"ZHTHSH RESET". Η ἐνδειξη δείχνει ότι, μετά την πραγμα- tοποίηση της επισκευής της Βλάβης, η κανονική λειτουρ- γία της συσκευής μπορεί να αποκατασταθεί με το πάτημα του πλήκτρου OR.

"ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ". Το σύμΒολο παρουσιάζεται κατά την ζήτηση Ζεστού Νερού Χρήσης ή κατά τη διάρκεια της "λειτουργίας ανάλυσης καυσαερίων". ΑναβοσΒήνει κατά τη διάρκεια της επιλογής της επιθυμητής θερμοκρασίας νερού χρήσης.

"ΘΕΡΜΑΝΣΗ". Το σύμβολο παρουσιάζεται σταθερό κατά τη διάρκεια της λειτουργίας θέρμανσης, ή κατά τη διάρκεια της "λειτουργίας ανάλυσης καυσαερίων". Αναβοσβήνει κατά τη διάρκεια της επιλογής της επιθυμητής θερμοκρασίας θέρμανσης.

"ΕΜΠΛΟΚΗ" ΛΟΓΩ ΑΠΟΥΣΙΑΣ ΦΛΟΓΑΣ

"ΠΑΡΟΥΣΙΑ ΦΛΟΓΑΣ".

"ΕΠΙΠΕΔΟ ΙΣΧΥΟΣ". Δείχνει το επίπεδο ισχύος στο οποίο λειτουργεί η συσκευή.

"ПАРАМЕТРОΣ". Δείχνει ότι μπορείτε να είστε στην προ- Βολή/καθορισμό παραμέτρων, ή στην προβολή "info", ή "μετρήσεων", ή "δυσλειτουργιών που έχουν παρουσια- στεί" (ιστορικό).

"ΔΥΣΛΕΙΤΟΥΡΓΙΑ". Δείχνει ότι έχει παρουσιαστεί μία δυ- σλειτουργία. Ο αριθμός προσδιορίζει την αιτία που την προκάλεσε.

"ΑΝΑΛΥΣΗ ΚΑΥΣΑΕΡΙΩΝ". Δείχνει ότι έχει ενεργοποιηθεί n "λειτουργία ανάλυσης καυσαερίων".

"ПІЕЗН ЕГКАТАΣΤΑΣΗΣ". Δείχνει το επίπεδο πίεσης του κυκλώματος θέρμανσης.

"ECO", ΠΑΡΟΥΣΙΑ ΣΥΜΠΛΗΡΩΜΑΤΙΚΩΝ ΠΗΓΩΝ. Εάν είναι ενεργό δείχνει την παρουσία εγκατάστασης πλιακού συστήματος.

"ΖΗΤΗΣΗ ΣΥΝΤΗΡΗΣΗΣ". Εάν είναι ενεργό δείχνει την επίτευξη της περιόδου στην οποία είναι απαραίτητη η πραγματοποίηση της συντήρησης της συσκευής.

- Σε περίπτωση που είναι απαραίτητο να έχετε πρόσβαση στις ζώνες που βρίσκονται στο κάτω μέρος της συσκευής, Βεβαιωθείτε ότι οι θερμοκρασίες των εξαρτημάτων ή των σωληνώσεων της εγκατάστασης δεν είναι υψηλές (κίνδυνος εγκαυμάτων).

- Πριν να κάνετε τις ενέργειες αποκατάστασης της εγκατάστασης θέρμανσης φορέστε προστατευτικά γάντια.

Η πρώτη θέση σε λειτουργία του EDEA HYBRID PRO 25/55 πρέπει να πραγματοποιθεί από Επαγγελματικά Διαπιστευμένο Προσωπικό, και στη συνέχεια η συσκευή θα μπορεί να λειτουργεί αυτόματα. Μπορεί όμως να χρειαστεί ο Χρήστης να θέσει εκ νέου σε λειτουργία τη συσκευή αυτόνομα, χωρίς την επέμβαση του τεχνικού του, για παράδειγμα μετά από μία περίοδο διακοπών.

Προκαταρκτικά ελέγξετε ότι οι βάνες παροχής του καυσίμου και της εγκατάστασης ύδρευσης είναι ανοιχτές.

1.3 'Evauon

Αφού πραγματοποιήσετε τις προκαταρκτικές εξακριβώσεις, για να θέσετε σε λειτουργία τον EDEA HYBRID PRO 25/55:

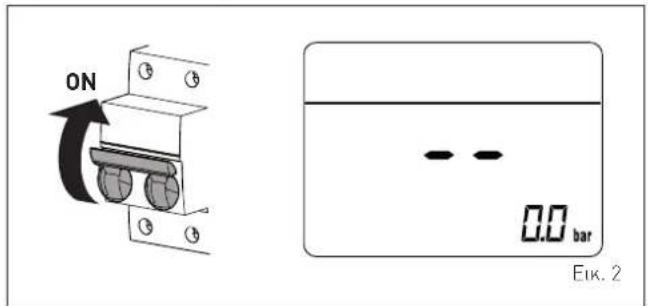

• τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "ΟΝ" (ανοιχτό) για να μπορέσετε να προβάλλετε, στην οθόνη, την πίεση της εγκατάστασης κατά τη διάρκεια της πλήρωσης
• Βεβαιωθείτε ότι ο τρόπος λειτουργίας είναι στο "Stand-by", σε αντίθετη περίπτωση πατήστε το πλήκτρο ⏻R μέχρι να επιλέξετε αυτή τη λειτουργία

ON 0.0 bar Eik. 2

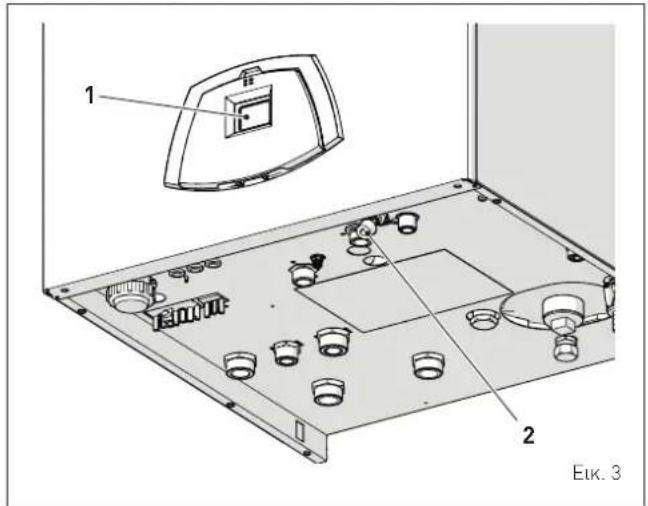

• εξακριβώστε στην οθόνη (1) ότι η πίεση της εγκατάστασης θέρμανσης, εν ψυχρώ, είναι 1-1,2 bar. Σε αντίθετη περίπτωση ανοίξτε τη βάνα πλήρωσης (2) και αποκαταστήστε την εγκατάσταση θέρμανσης μέχρι να εμφανιστεί, στην οθόνη (1), η πίεση 1-1,2 bar
• κλείστε ξανά τη Βάνα πλήρωσης (2)

1 2 Eik. 3

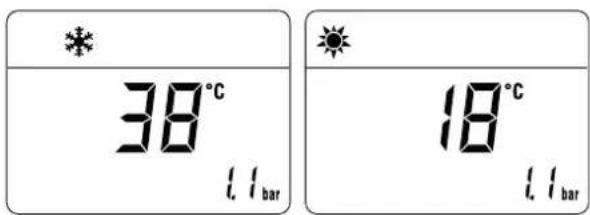

- επιλέξτε τον τρόπο λειτουργίας "ΚΑΛΟΚΑΙΡΙ" πατώντας, τουλάχιστον για 1 δευτερόλεπο, το πλήκτρο R. Η οθόνη θα προβάλλει την τιμή του αισθητήρα προσαγωγής που έχει ανικνεύσει τη συγκεκριψένη στιγμή

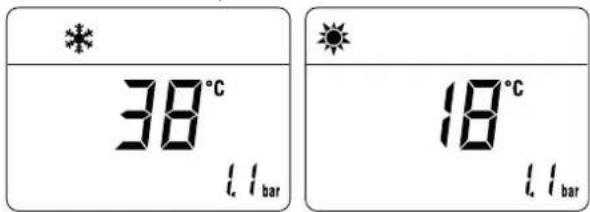

18°C l l bar

- ανοίξτε μία ή περισσότερες βρύσες του ζεστού νερού. Ο EDEA HYBRID PRO 25/55 θα λειτουργήσει στη μέγιστη ισχύ μέχρι να κλείσει ή να κλείσουν οι βρύσες.

Αφού τεθεί σε λειτουργία ο EDEA HYBRID PRO 25/55 στη «λειτουργία ΚΑΛΟΚΑΙΡΙ” ⚙️, με το πλήκτρο Ⓧ, πατημένο για 1 δευτερόλεπτο, είναι δυνατόν να επιλέξετε την “λειτουργία ΧΕΙΜΩΝΑΣ” ⚙️. Η οθόνη θα προβάλλει την τιμή της θερμοκρασίας του νερού προσαγωγής που έχει εντοπιστεί τη συγκεκριμένη στιγμή. Σ’ αυτήν την περίπτωση είναι απαραίτητο να ρυθμίσετε τον/τους θερμοστάτη/ες χώρου στη θερμοκρασία που επιθυμείτε, ή εάν η εγκατάσταση διαθέτει χρονοθερμοστάτη, ελέγξε τότι είναι “ενεργός” και ρυθμισμένος.

* 38°C l l bar

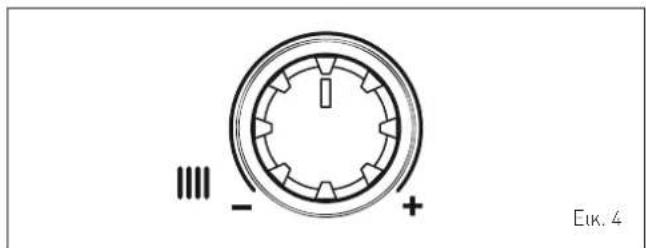

1.4 Ρύθμιση της θερμοκρασίας θέρμανσης

Σε περίπτωση που επιθυμείτε να αυξήσετε ή να μειώσετε τη θερμοκρασία προσαγωγής του EDEA HYBRID PRO 25/55, αντί να τροποποιήσετε την ειδική παράμετρο, μπορείτε να χρησιμοποιήσετε τον διακόπτη 1111 του πίνακα χειρισμού. Η ρύθμιση που μπορεί να γίνει κυμαίνεται από 20 έως 80°C.

|||| - + Eik. 4

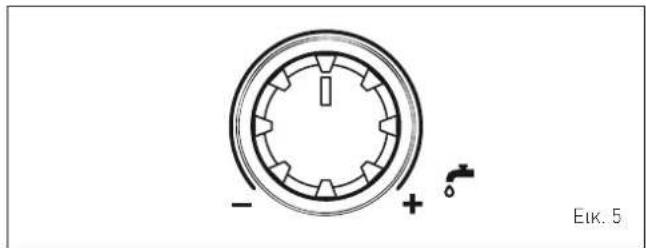

1.5 Ρύθμιση της θερμοκρασίας ζεστού νερού χρήσης

Σε περίπτωση που επιθυμείτε να αυξήσετε ή να μειώσετε τη θερμοκρασία του ζεστού νερού χρήσης χρησιμοποιήστε το διακόπτη του πίνακα χειρισμού. Η ρύθμιση που μπορεί να γίνει κυμαίνεται από 10 έως 60°C.

1.6 Κωδικοί δυσλειτουργιών / ΒλαΒών

Εάν κατά τη διάρκεια της λειτουργίας του EDEA HYBRID PRO 25/55 παρουσιαστεί μία δυσλειτουργία/βλάβη στην οθόνη θα προβληθεί η ένδειξη "ALL" ακολουθούμενη από τον κωδικό δυσλειτουργίας.

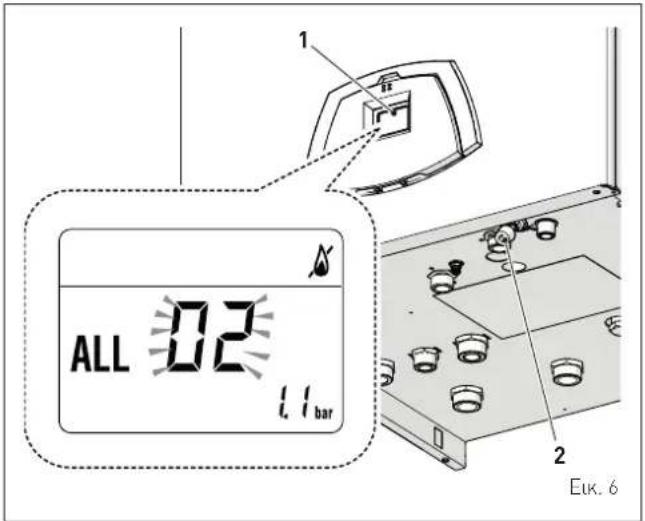

Σε περίπτωση δυσλειτουργίας "02" (Χαμηλή πίεση νερού στην εγκατάσταση):

• εξακριβώστε στην οθόνη (1) ότι η πίεση της εγκατάστασης θέρμανσης, εν ψυχρώ, είναι 1-1,2 bar. Σε αντίθετη περίπτωση ανοίξτε τη Βάνα πλήρωσης (2) και αποκαταστήστε την εγκατάσταση θέρμανσης μέχρι να εμφανιστεί, στην οθόνη (1), η πίεση 1-1,2 bar
• κλείστε ξανά τη βάνα πλήρωσης (2)
• πατήστε για περισσότερα από 3 δευτερόλεπτα το πλήκτρο ⓍR και εξακριβώστε εάν αποκαθιστώνται οι συνθήκες κανονικής λειτουργίας.

ALL 02 1.1 bar 1 2 Euk. 6

Σε περίπτωση δυσλειτουργίας "06" (Μη εντοπισμός φλόγας) και "07" (Επέμβαση του θερμοστάτη ασφαλείας):

- πατήστε για περισσότερα από 3 δευτερόλεπτα το πλήκτρο ⓍR και εξακριβώστε εάν αποκαθιστώνται οι συνθήκες κανονικής λειτουργίας.

ALL 06 RESET 1.1 bar

ALL 07 RESET 1.1 bar

Σε περίπτωση αποτυχίας κάντε ΜΟΝΟ ΜΙΑ ΔΕΥΤΕΡΗ ΠΡΟΣΠΑΘΕΙΑ, στη συνέχεια:

• κλείστε τη βάνα παροχής του αερίου
• τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)
• kalėste to Personale Tecnico Abilitato.

OFF Euk. 7

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση επέμβασης μιας δυσλειτουργίας η περιγραφή της δεν υπάρχει καλέστε το Εξουσιοδοτημένο Τεχνικό Προσωπικό

1.6.1 Zîtnən συντήρησης

Όταν επιτευχθεί η περίοδος κατά την οποία είναι απαραίτητο να κάνετε τη συντήρηση του λέβητα στην οθόνη εμφανίζεται το σύμβολο

Επικοινωνήστε με την Τεχνική Υπηρεσία για να προγραμματίσετε τις απαραίτητες επεμβάσεις.

2 ΣΒΗΣΙΜΟ

2.1 Προσωρινό σβήσιμο

Σε περίπτωση που θέλετε να διακόψετε τη λειτουργία του EDEA HYBRID PRO 25/55 προσωρινά, πατήστε, για τουλάχιστον 1 δευτερόλεπτο, το πλήκτρο OR, μία φορά από τη "λειτουργία XΕΙΜΩΝΑΣ" ή άύο φορές από τη "λειτουργία ΚΑΛΟΚΑΙΡΙ". Στην οθόνη θα προβληθεί" - -".

l l bar

ΗΛΕΚΤΡΙΚΟΣ ΚΙΝΔΥΝΟΣ

Ο λέβητας συνεχίζει να είναι τροφοδοτημένος ηλεκτρικά.

Σε περίπτωση προσωρινής απουσίας, για σαββατοκύριακο, σύντομα ταξίδια, κλπ. και με εξωτερικές θερμοκρασίες πάνω από το ΜΗΔΕΝ:

• πατήστε το πλήκτρο Ⓧ, μία φορά από την "λειτουργία ΧΕΙΜΩΝΑΣ" 🔊 ή δύο φορές από την "λειτουργία ΚΑΛΟΚΑΙΡΙ" 🔊 για να θέσετε τον EDEA HYBRID PRO 25/55 σε stand-by
• τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)
• κλείστε τη Βάνα του αερίου.

OFF Eik. 8

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν η εξωτερική θερμοκρασία μπορεί να κατέβει κάτω από το ΜΗΔΕΝ, καθώς η συσκευή προστατεύεται από την "αντιπαγωτική λειτουργία":

• ΒΑΛΤΕ ΜΟΝΟ ΤΟ ΛΕΒΗΤΑ ΣΕ ΣΤΑΝД-ΒΥ
• αφήστε τον γενικό διακόπτη της μονάδας στο "ΟΝ" (συσκευή με ηλεκτρική τροφοδοσία)
• αφήστε ανοιχτή τη Βάνα το αερίου.

2.2 ΣΒήσιμο για μεγάλες περιόδους

Εάν δεν χρησιμοποιήσετε το λέΒητα για ένα μεγάλο χρονικό διάστημα πρέπει να κάνετε τις ακόλουθες ενέργειες:

- πατήστε, για τουλάχιστον 1 δευτερόλεπτο, το πλήκτρο ⚡R, μία φορά από τη "λειτουργία ΧΕΙΜΩΝΑΣ" 🔊 ή δύο φορές από τη "λειτουργία ΚΑΛΟΚΑΙΡΙ" 🔊, για να θέσετε τον EDEA HYBRID PRO 25/55 σε stand-by. Η οθόνη θα προβάλλει" - -"

1.1 bar

- τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)

OFF

• κλείστε τη βάνα του αερίου
• κλείστε τις Βάνες προσαγωγής και επιστροφής της θερμικής εγκατάστασης και της παραγωγής νερού χρήσης
• εκκενώστε την θερμική εγκατάσταση και της παραγωγής νερού χρήσης εάν υπάρχει κίνδυνος παγετού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Απευθυνθείτε στο Personale Tecnico Abilitato εάν δεν μπορεί να εκτελεστεί εύκολα η διαδικασία που περιγράφηκε παραπάνω.

3 ΣΥΝΤΗΡΗΣΗ

3.1 Κανονισμοί

Για μία αποτελεσματική και ομαλή λειτουργία της συσκευής σας συμβουλεύουμε να αναθέσετε ως Χρήστες σε έναν Επαγγελματικά εξουσιοδοτημένο και διαπιστευμένο Τεχνικό την περιοδική ΕΤΗΣΙΑ, συντήρησή της.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες συντήρησης πρέπει να εκτελούνται MONO από Διαπιστευμένο Προσωπικό το οποίο θα ακολουθήσει αυτά που αναφέρονται στο ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ.

3.2 Εξωτερικός καθαρισμός

ΠΡΟΣΟΧΗ

• Σε περίπτωση που είναι απαραίτητο να έχετε πρόσβαση στις ζώνες που Βρίσκονται στο κάτω μέρος της συσκευής, ΒεΒαιωθείτε ότι οι θερμοκρασίες των εξαρτημάτων ή των σωληνώσεων της εγκατάστασης δεν είναι υψηλές (κίνδυνος εγκαυμάτων).
• Πριν να κάνετε τις εργασίες συντήρησης φορέστε προστατευτικά γάντια.

3.2.1 Καθαρισμός του περιβλήματος

Για τον καθαρισμό του περιβλήματος χρησιμοποιήστε ένα πανί βρεγμένο με νερό και σαπούνι ή με νερό και οινόπνευμα σε περίπτωση επίμονων λεκέδων.

ΑΠΑΓΟΡΕΥΕΤΑΙ

n хрòn λειαντικών προϊόντων.

4 ΔΙΑΘΕΣΗ ΩΣ ΑΠΟΒΛΗΤΟ

4.1 Διάθεση της συσκευής ως απόβλητο (Ευρω- παϊκή Οδηγία 2012/19/ΕΕ)

Στο τέλος του κύκλου ζωής τους, η συσκευή και οι πλεκτρικές και πλεκτρονικές διατάξεις που προέρχονται από νοικοκυριά ή ταξινομούνται ως οικιακά απόΒλητα θα πρέπει να παραδίδονται όπως ορίζεται από τον νόμο και σύμφωνα με την οδηγία 2012/19/ΕΕ, σε κατάλληλα συστήματα παραλαΒής και αποκομιδής. Αυτό το προϊόν έχει σχεδιαστεί και κατασκευαστεί ώστε να μειωθεί στο ελάχιστο ο αντίκτυπός του στο περιβάλλον και την ανθρώπινη υγεία. Ματόσο, περιέχει εξαρτήματα που, αν υποβληθούν σε εσφαλμένη διαχείριση, ενδέχεται να αποδειΧθούν επιζήμια. Το σύμβολο (διαγραμμένος τροχήλατος κάδος απορριμμάτων), που εμφανίζεται τόσο εδώ όσο και επάνω στη συσκευή σας, σημαίνει ότι η συσκευή, στο τέλος του κύκλου ζωής της, υποβάλλεται σε διαχείριση όπως ορίζεται από τον νόμο και παραδίδεται ως απόΒλητο πλεκτρικού και πλεκτρονικού εξοπλισμού. Πριν παραδώσετε τη συσκευή, συμβουλευτείτε τους ισχύοντες κανονισμούς που ορίζονται από την ισχύουσα νομοθεσία της χώρας όπου χρησιμοποιείται η συσκευή και λάβετε πληροφορίες σχετικά με τα εξουσιοδοτημένα κέντρα αποκομιδής επικοινωνώντας με τις ειδικές υπηρεσίες στον τόπο διαμονής σας.

ΑΠΑΓΟΡΕΥΕΤΑΙ

απορρίψτε το προϊόν μαζί με τα αστικά απόβλητα.

ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

ПЕРИЕХОМЕНА

5 ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ 12

5.1 Характприотика....12

5.2 Διατάξεις ελέγχου και ασφάλειας ..... 12

5.3 ΣύμΒολα που Βρίσκονται στη συσκευή ..... 12

5.4 ΣύμΒολα που Βρίσκονται στη συσκευασία....12

5.5 Προσδιορισμός 13

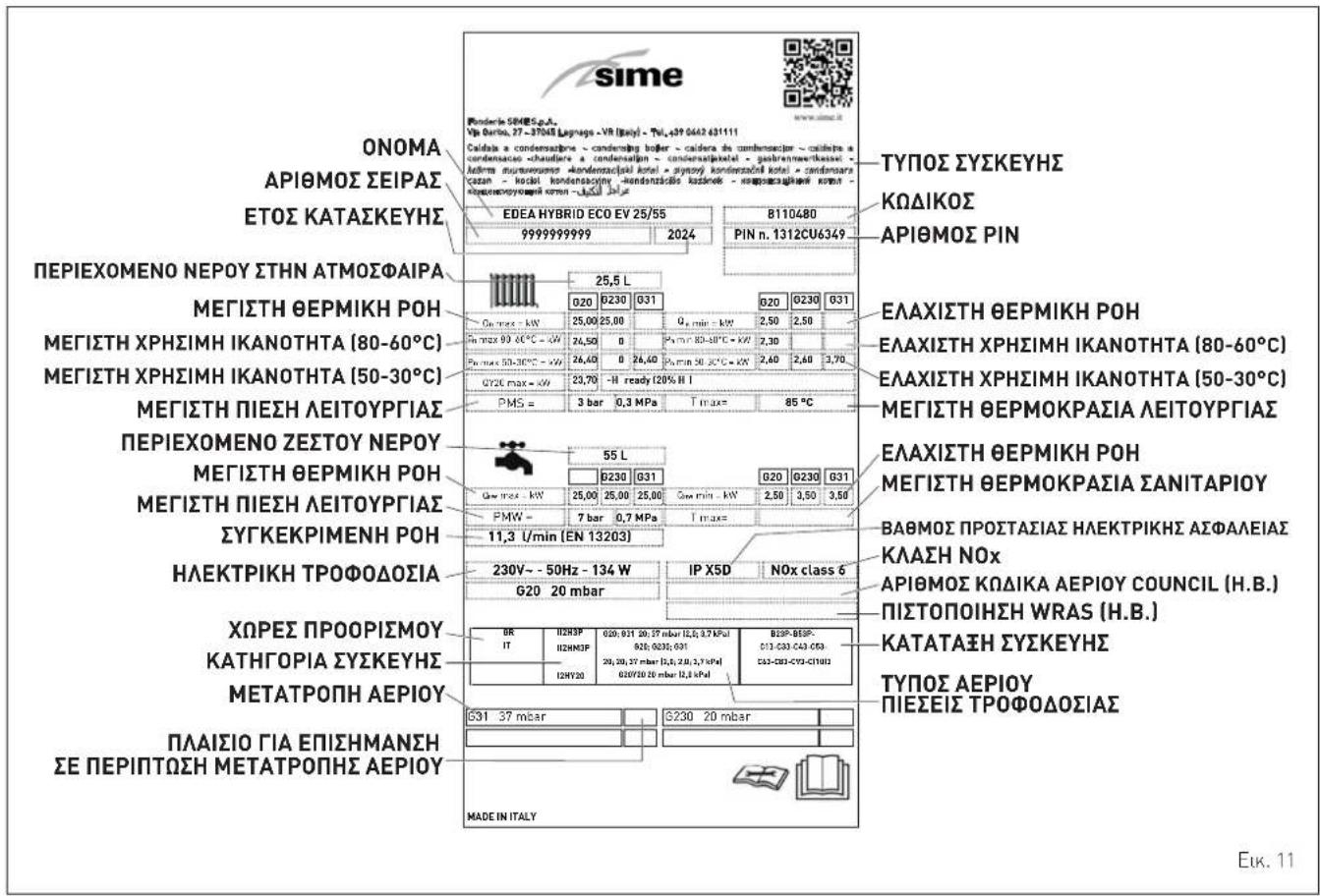

5.5.1 TexviKN nivakida 13

5.6 Λογικές λειτουργίας ..... 14

5.6.1 Ζεστό Νερό Χρήσης (Ζ.Ν.Χ.) 14

5.6.2 θέρμανον.... 14

5.6.3 n 14

5.6.4 Αντιπαγωτική λειτουργία 14

5.6.5 Υπολογισμός οφέλους/επιλογής μεταξύ μονάδων παραγωγής 14

5.6.6 Λειτουργία απαέρωσης αντλίας θερμότητας . 15

5.6.7 Απομακρυσμένη ενεργοποίηση.... 15

5.7 Δομή 16

5.8 Техviká характерπριστικά ..... 17

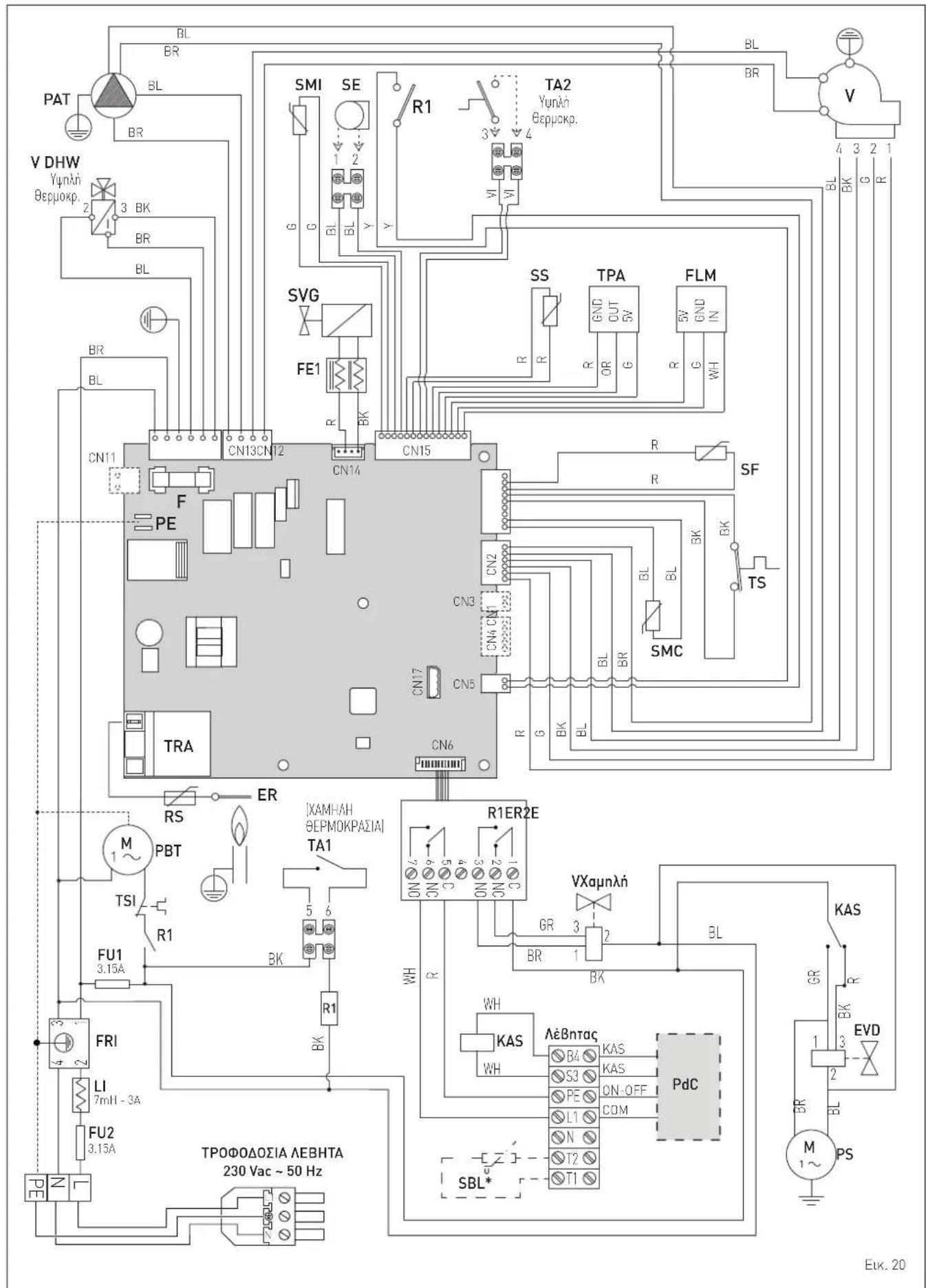

5.8.1 Λέβητας 17

5.8.2 Συνδυασμένη λειτουργία λέβητα και αντλίας θερμότητας 18

5.8.3 Αντλία θερμότητας 18

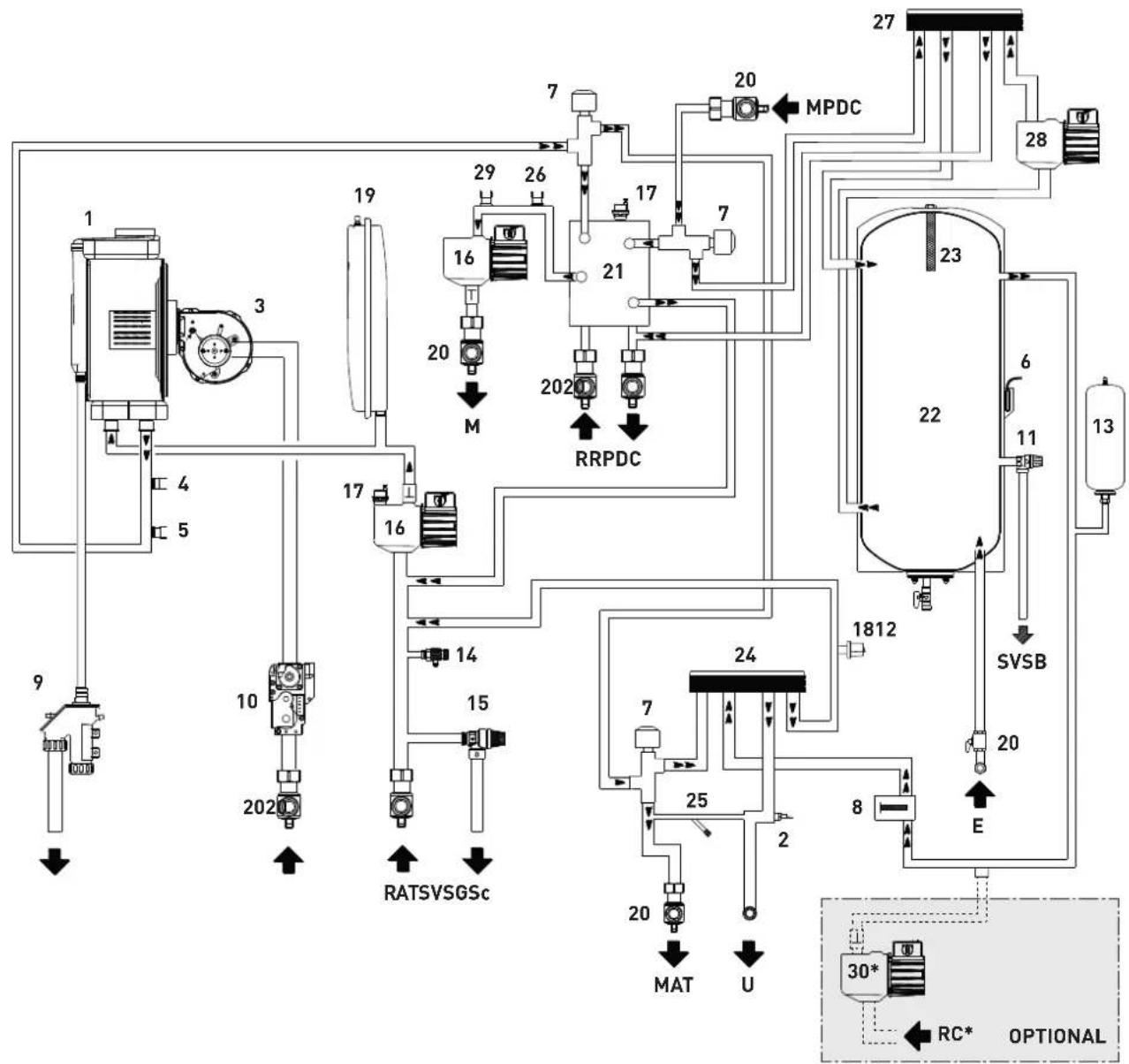

5.9 Υδραυλικά κυκλώματα 20

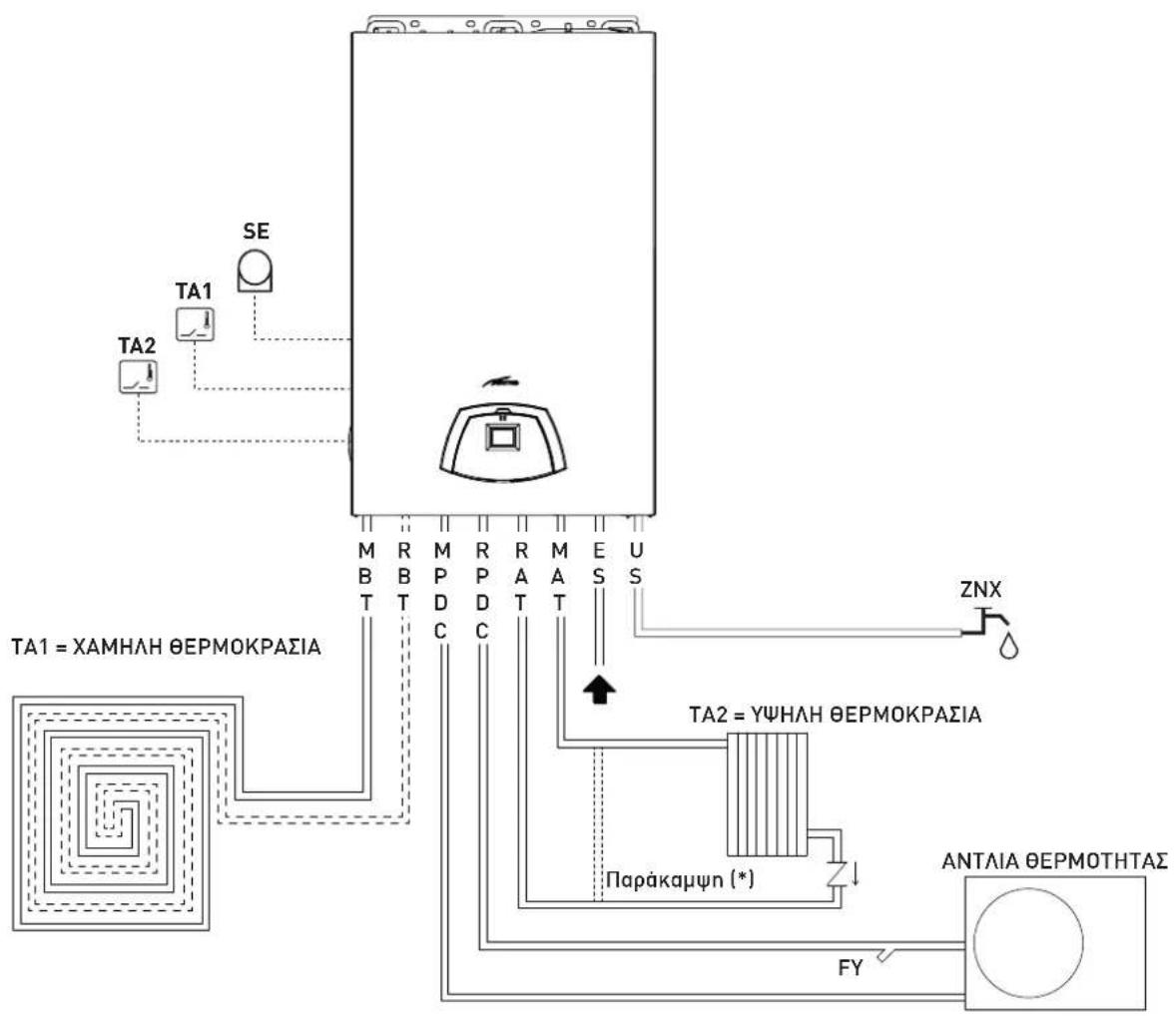

5.9.1 Βασική υδραυλική εγκατάσταση ..... 21

5.10 Αισθητήρες 22

5.11 Δοχεία διαστολής 22

5.12 Κυκλοφορητής 22

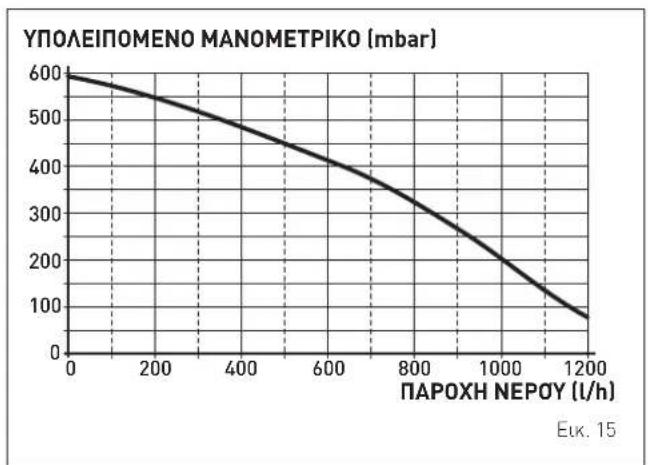

5.12.1 Αντλία εγκατάστασης υψηλής θερμοκρασίας 22

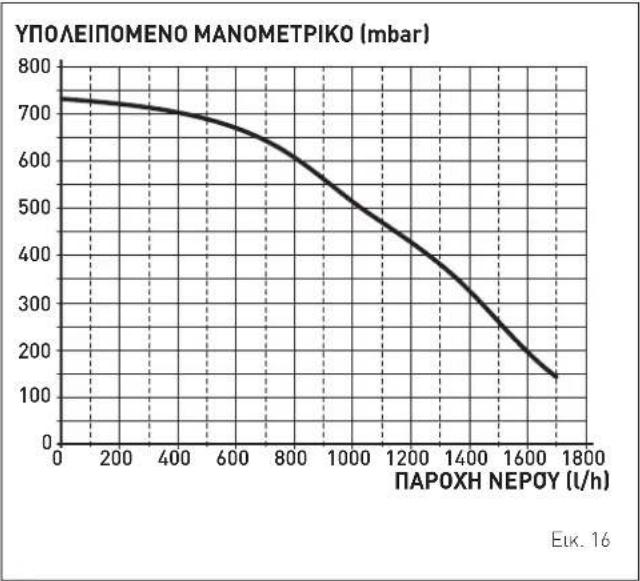

5.12.2 Αντλία εγκατάστοσης χαμηλής θερμοκρασίας 22

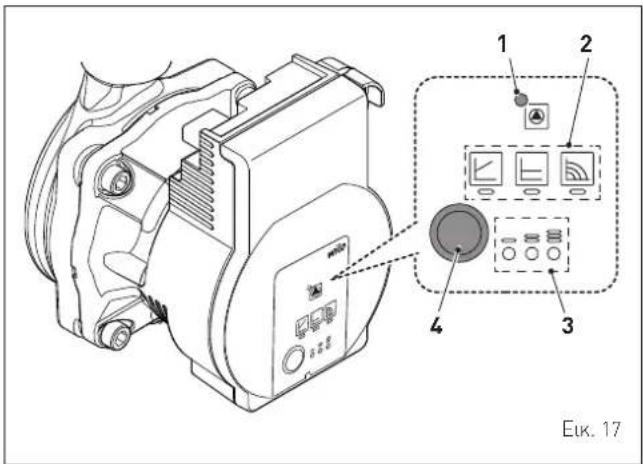

5.12.3 Έλεγχος της λειτουργίας του κυκλοφορητή. . 22

5.13 Πίνακας χειρισμού 23

5.13.1 Πίνακας ελέγχου λέβητα (πλευρά αερίου)....23

5.13.2 Πίνακας ελέγχου αντλίας θερμότητας (τοπικός)24

5.14.2 Αντλία θερμότητας 26

5 ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

5.1 Характприотика

Το συγκρότημα EDEA HYBRID PRO 25/55 είναι ένα «αρθρωτό» σύστημα για τη θέρμανση και την ψύξη χώρων και για την παραγωγή ζεστού νερού χρήσης. Μπορεί να διαμορφωθεί σύμφωνα με τις ανάγκες της εγκατάστασης που ζητά ο χρήστης.

Η Βασική δομή του EDEA HYBRID PRO 25/55 αποτελείται από τα εξής::

• δεξαμενή νερού χρήσης από ανοξείδωτο ατσάλι χωρητικότητας 55 λίτρων
• στιγμιαίο λέβητα συμπύκνωσης 25 kW
• кεντρικό πλεκτρικό πίνακα
• δοχείο διαστολής νερού χρήσης χωρητικότητας 4 λίτρων
• δοχείο διαστολής θέρμανσης χωρητικότητας 10 λίτρων
• δοχείο αδρανείας (puffer) χωρητικότητας 20 λίτρων
• αντλία και ΒαλΒίδα ασφαλείας
• σακούλα που περιέχει τα στοιχεία βιδώματος, τα αξεσουάρ και τις οδηγίες συναρμολόγησης.

Πρόσθετες συσκευές/διατάξεις για την ολοκλήρωση της ελάχιστης/Βασικής δομής είναι οι εξής::

- αντλία θερμότητας Sime SHP M PRO που θα επιλεγεί αναλόγως των απαιτήσεων της συγκεκριμένης εγκατάστασης.

Στη βασική διαμόρφωση, τα συστήματα EDEA HYBRID PRO 25/55 парέχουν ζεστό νερό σε μέγιστη θερμοκρασία 60 °C και 50 °C στην επιστροφή.

5.2 Διατάξεις ελέγχου και ασφάλειας

Το συγκρότημα EDEA HYBRID PRO 25/55 αποτελείται από τις ακόλουθες διατάξεις ελέγχου και ασφάλειας::

• θερμοστάτης θερμικής ασφάλειας 100°C
• Βαλβίδα ασφαλείας 3 bar
• μεταδότης πίεσης νερού θέρμανσης
  -αισθητήρα προσαγωγής
  -αισθητήρας μπόιλερ
  -αισθητήρας καυσαερίων
• ΒαλΒίδα ασφαλείας μπόιλερ 7 bar.

ΑΠΑΓΟΡΕΥΕΤΑΙ

να θέτετε σε λειτουργία τη συσκευή με μη λειτουργικές διατάξεις ασφαλείας ή που έχουν αλλοιωθεί.

ΠΡΟΣΟΧΗ

Η αντικατάσταση των διατάξεων ασφαλείας πρέπει να εκτελείται αποκλειστικά από διαπιστευμένο προσωπικό χρησιμοποιώντας μόνο γνήσια εξαρτήματα Sime.

5.3 Σύμβολα που Βρίσκονται στη συσκευή

Στη συσκευή θα Βρείτε τα ακόλουθα σύμΒολα:

ΣΥΜΒΟΛΟ ΠΕΡΙΓΡΑΦΗ
	Υποδεικνύει την ύπαρξη ιδιαίτερα επικίνδυνων ζωνών στη συσκευή.
	Υποδεικνύει την ύπαρξη πλεκτρικών εξαρτημάτων υπό τάση στη συσκευή.
	Υποδεικνύει πως υπάρχουν διαθέσιμες πληροφορίες σχετικά με τη συσκευή, όπως το εγχειρίδιο οδηγιών.
	Υποδεικνύει ότι το προσωπικό συντήρησης της συσκευής θα πρέπει να τη διενεργεί ανατρέχοντας στο εγχειρίδιο οδηγιών.
	Υποδεικνύει την υποχρέωση ανάγνωσης του εγχειρίδιου οδηγιών.
	Υποδεικνύει ότι η συσκευή πρέπει να συνδεθεί σε εγκατάσταση γείωσης.

5.4 Σύμβολα που Βρίσκονται στη συσκευασία

Στη συσκευασία θα Βρείτε τα ακόλουθα σύμΒολα:

ΣΥΜΒΟΛΟ ΠΕΡΙΓΡΑΦΗ
		Υποδεικνύει ότι η συσκευή απαγορεύεται να στοιβάζεται.
	NON INCLINARE DO NOT TILT NO INCLINAR NE PAS INCLINEF NICHT KIPPEN	Υποδεικνύει ότι η συσκευή πρέπει να διατηρείται πάντα σε κάθετη θέση.
		Υποδεικνύει ότι η συσκευή πρέπει να τοποθετείται αντεστραμμένη προς τα πάνω.

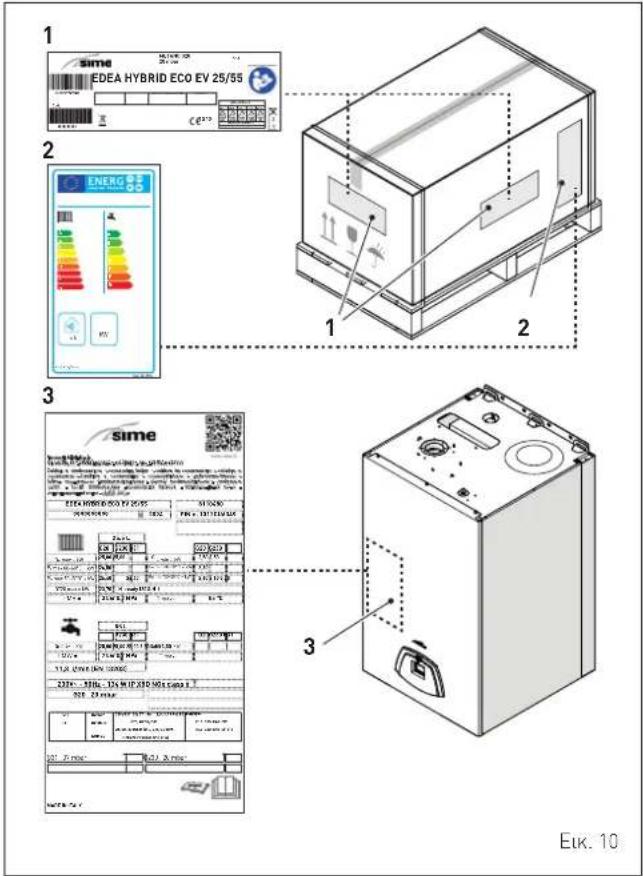

5.5 Προσδιορισμός

Οι συσκευές EDEA HYBRID PRO 25/55 αναγνωρίζονται μέσω των εξής στοιχείων::

1 Ετικέτα συσκευσίας: είναι τοποθετημένη στο εξωτερικό της συσκευσίας και αναφέρει τον κωδικό, τον αριθμό σειράς της συσκευής και τον paßδοκώδικα
2 Ετικέτα Ενεργειακής Απόδοσης: είναι τοποθετημένη στο εξωτερικό της συσκευασίας για την ενημέρωση του Χρήστη σχετικά με το επίπεδο εξοικονόμποσης ενέργειας και μικρότερης περιβαλλοντικής ρύπανσης που μπορεί να επιτευχθεί με τη συσκευή
3 Τεχνική Πινακίδα: είναι τοποθετημένη στο εσωτερικό του μπροστινού καλύμματος και αναφέρει τα τεχνικά στοιχεία, τα δεδομένα απόδοσης της συσκευής και ό,τι απαιτείται από την ισχύουσα Νομοθεσία της χώρας στην οποία χρησιμοποιείται η συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η αλλοίωση, η αφαίρεση, η απουσία των πινακίδων αναγνώρισης ή ότι άλλο δεν επιτρέπει την ασφαλή αναγνώριση του προϊόντος, δυσκολεύει οποιαδήποτε ενέργεια εγκατάστασης και συντήρησης.

1 sime EDEA HYBRID ECO EV 25/55 CE37 2 ENERG 3 sime EDEA HYBRID ECO EV 25/55 CE37 3 Eik. 10

5.5.1 Texvićn piyakida

ONOMA APIΘΜΟΣ ΣΕΙΡΑΣ ΕΤΟΣ ΚΑΤΑΣΚΕΥΗΣ ΠΕΡΙΕΧΟΜΕΝΟ ΝΕΡΟΥ ΣΤΗΝ ΑΤΜΟΣΦΑΙΡΑ ΜΕΓΙΣΤΗ ΘΕΡΜΙΚΗ ΡΟΗ ΜΕΓΙΣΤΗ ΧΡΗΣΙΜΗ ΙΚΑΝΟΤΗΤΑ (80-60°C) ΜΕΓΙΣΤΗ ΧΡΗΣΙΜΗ ΙΚΑΝΟΤΗΤΑ (50-30°C) ΜΕΓΙΣΤΗ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΕΡΙΕΧΟΜΕΝΟ ΖΕΣΤΟΥ ΝΕΡΟΥ ΜΕΓΙΣΤΗ ΘΕΡΜΙΚΗ ΡΟΗ ΜΕΓΙΣΤΗ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΚΕΚΡΙΜΕΝΗ ΡΟΗ ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ ΧΩΡΕΣ ΠΡΟΟΡΙΣΜΟΥ ΚΑΤΗΓΟΡΙΑ ΣΥΣΚΕΥΗΣ ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ ΠΛΑΙΣΙΟ ΓΙΑ ΕΠΙΣΗΜΑΝΣΗ ΣΕ ΠΕΡΙΠΤΩΣΗ ΜΕΤΑΤΡΟΠΗΣ ΑΕΡΙΟΥ EDEA HYBRID ECO EV 25/55 999999999 2024 25,5 L 020 0230 031 0 min - kW 25,00 25,00 0 min - kW 2,50 2,50 24,50 0 24,40 0 24,40 24 min 80-80°C - kW 2,30 2,40 2,40 2,70 23,70 -H ready (120% H I PMS = 3 bar 0,3 MPa T max= 85 °C 55 L 0230 031 0 min - kW 25,00 25,00 25,00 7 bar 0,7 MPa T max= 11,3 l/min (EN 13203) 230V ~ 50Hz - 134 W IP X5D NOx class 6 G20 20 mbar IT ΠΩΗΡ ΠΩΗΜΡ 12WY30 B2SP-BESP: 013-C33-C43-C53 013-C33-C73-C101U G230 20 mbar EΛAXIΣΤΗ ΘΕΡΜΙΚΗ ΡΟΗ EΛAXIΣΤΗ ΧΡΗΣΙΜΗ ΙΚΑΝΟΤΗΤΑ (80-60°C) EΛAXIΣΤΗ ΧΡΗΣΙΜΗ ΙΚΑΝΟΤΗΤΑ (50-30°C) MΕΓΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ EΛAXIΣΤΗ ΘΕΡΜΙΚΗ ΡΟΗ MΕΓΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΣΑΝΙΤΑΡΙΟΥ ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ ΗΛΕΚΤΡΙΚΗΣ ΑΣΦΑΛΕΙΑΣ ΚΛΑΣΗ ΝΟΧ APΙΘΜΟΣ ΚΩΔΙΚΑ ΑΕΡΙΟΥ COUNCIL (H.B.) ΠΙΣΤΟΠΟΙΗΣΗ WRAS (H.B.) ΚΑΤΑΤΑΞΗ ΣΥΣΚΕΥΗΣ ΤΥΠΟΣ ΑΕΡΙΟΥ ΠΙΕΣΕΙΣ ΤΡΟΦΟΔΟΣΙΑΣ ΜΑDE IN ITALY Eικ. 11

5.6 Λογικές λειτουργίας

5.6.1 Ζεστό Νερό Χρήσης (Ζ.Ν.Χ.)

Η δεξαμενή από ανοξείδωτο ατσάλι χωρητικότητας 55 λίτρων δέχεται παροχή από την αντλία θερμότητας μέχρι τη θερμοκρασία των 48 °C.

Το ζεστό νερό οικιακής χρήσης που παρασκευάζεται στη δεξαμενή περνά πάντα από τον λέßητα πριν φτάσει στον χρήστη. Ο καυστήρας ενεργοποιείται από τον λέßητα μόνο στην περίπτωση που η θερμοκρασία εισόδου δεν ικανοποιεί το σημείο ρύθμισης που έχει ορίσει ο χρήστης.

Ο πλακοειδής εναλλάκτης επιτρέπει στην αντλία θερμότητας να λειτουργεί με πολύ υψηλές τιμές ΡΟΡ ακόμη και στην προετοιμασία ζεστού νερού οικιακής χρήσης καθώς και με μειωμένους χρόνους ανάκτησης. Σε περίπτωση που ζητείται ταυτόχρονα θερμότητα, από τα κυκλώματα υψηλής και χαμηλής θερμοκρασίας, ο λέβητας παρέχει θερμότητα εναλλάξ στα δύο κυκλώματα, δημιουργώντας συνθήκες άνεσης και στα δύο κυκλώματα.

Η αντλία θερμότητας διαχειρίζεται::

- την προτεραιότητα του νερού χρήσης

- την προτεραιότητα στη κειμερινή και θερινή περίοδο (ΘΕΡΜΑΝΣΗ ή ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ με μέγιστο χρόνο που μπορεί να ρυθμιστεί). Προτεραιότητα δίδεται πάντα στην παραγωγή ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ.

5.6.2 Θέρμανση

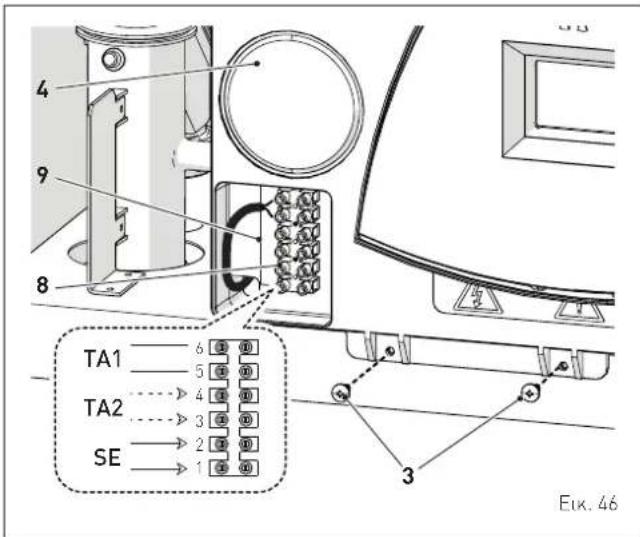

Το αίτημα θέρμανσης γίνεται από την είσοδο ΤΑ1, μέσω μιας καθαρής επαφής (π.χ. μικροδιακόπτες κεφαλής τέλους διαδρομής, κ.λπ.).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Η επαφή TA1 έχει τάση 230 VAC από την κεντρική μονάδα (Βλ. «Ηλεκτρικο σχεδιο»).
• Δεν χρησιμοποιείται το τηλεχειριστήριο SIME HOME ή SIME HOME PLUS.

Το κύκλωμα χαμηλής-μεσαίας θερμοκρασίας μπορεί να φτάσει τη μέγιστη θερμοκρασία παροχής των 55 °C με τη λειτουργία της αντλίας θερμότητας μόνο.

Η δεξαμενή άδρανείας κωρητικότητας 20 λίτρων λειτουργεί ως θερμικός σφόνδυλος (απαραίτητος για την αντλία θερμότητας) και ως υδραυλικός διαχωριστής, επιτρέποντας τη λειτουργία με οποιαδήποτε κωρητικότητα της εγκατάστασης. Χάρη στην ειδική της σχεδίαση, η δεξαμενή άδρανείας εγγυάται πάντα τις καλύτερες δυνατές συνθήκες λειτουργίας της αντλίας θερμότητας, διασφαλίζοντας ότι λειτουργεί στην ελάχιστη θερμοκρασία της εγκατάστασης (το νερό επιστροφής δεν αναμιγνύεται μέσα στη δεξαμενή άδρανείας).

Το σημείο ρύθμισης παροχής μπορεί να οριστεί από τον χρήστη σε μια ονομαστική τιμή ή μπορεί να ρυθμιστεί δυναμικά από την αντλία θερμότητας σε σχέση με την εξωτερική θερμοκρασία και την επιλεγμένη κλιματική καμπύλη. Στην περίπτωση εγκατάστασης με ενδοδαπέδια θέρμανον, ρυθμίστε την κλιματική καμπύλη σε K=0,0 ÷ K=1,0 από τον πίνακα για να αποφύγετε θερμοκρασίες υψηλότερες από τις θερμοκρασίες παρέμβασης του θερμοστάτη ασφαλείας της εγκατάστασης.

θερμοστάτης ασφαλείας εγκατάστασης (σταθερή Βαθμονόμηση στους 50 °C) για προστασία της εγκατάστασης ακτινοβολίας καμπλής θερμοκρασίας. Εάν η εγκατάσταση καμπλής θερμοκρασίας λειτουργεί σε θερμοκρασίες πάνω από 50 °C και δεν βασίζεται σε συστήματα ενδοδαπέδιας θέρμανσης, παρακάμψτε τον θερμοστάτη ασφαλείας χρησιμοποιώντας την κατάλληλη καλωδίωση.

Η διαμόρφωση ισχύος της αντλίας θερμότητας και του λέΒητα υπολογίζεται αντίστοικα από την αντλία θερμότητας και τον λέΒητα ανά πάσα στιγμή στο ελάχιστο επίπεδο που απαιτείται για την ικανοποίηση του καθορισμένου σημείου ρύθμισης της εγκατάστασης.

Μπορείτε να ορίσετε το σημείο ρύθμισης χαμηλής θερμοκρασίας (μέσω του διακόπτη θέρμανσης) και υψηλής θερμοκρασίας (μέσω της παραμέτρου PAR 1.4) από τις παραμέτρους του λέβητα

Το κύκλωμα υψηλής θερμοκρασίας μπορεί να ρυθμιστεί με θερμοκρασία προσαγωγής έως και 80 °C. Αυτό το κύκλωμα εξυπηρετείται αποκλειστικά από τον λέΒητα, καθώς οι θερμοκρασίες είναι πολύ υψηλές για να λειτουργήσει η αντλία θερμότητας. Για να ορίσετε το σπμείο ρύθμισης υψηλής θερμοκρασίας, πιέστε το PAR 14 του λέΒητα. Σε περίπτωση που ζητείται ταυτόχρονα θερμότητα, από υψηλής και χαμηλής θερμοκρασίας, ο λέΒητας παρέχει θερμότητα εναλλάξ στα δύο κυκλώματα, δημιουργώντας συνθήκες άνεσης και στα δύο.

5.6.3 Ψύξη

Για να θέσετε το σύστημα σε λειτουργία ψύξης, χρησιμοποιήστε το πλήκτρο MODE στην αντλία θερμότητας για να τη ρυθμίσετε σε λειτουργία ΨΥΞΗΣ και χρησιμοποιήστε το πλήκτρο R στον λέΒητα για να λειτουργήσει στη λειτουργία ΚΑΛΟΚΑΙΡΙ (Βλ. « Πίνακας χειρισμού»).

Το αίτημα ψύξης γίνεται από την είσοδο ΤΑ1, μέσω μιας καθαρής επαφής (π.χ. μικροδιακόπτες κεφαλής τέλους διαδρομής, κ.λπ.). Η αντλία θερμότητας πρέπει να θρίσκεται σε ψυχρή λειτουργία κατά το σέρβις της εγκατάστασης.

Το σταθερό σημείο ρύθμισης της εγκατάστασης μπορεί να οριστεί από τον χρήστη στον πίνακα ελέγχου της αντλίας θερμότητας.

Η διαμόρφωση ισχύος της αντλίας θερμότητας ρυθμίζεται ανά πάσα στιγμή στο ελάχιστο επίπεδο που είναι απαραίτητο για την ικανοποίηση του καθορισμένου σημείου ρύθμισης της εγκατάστασης (χωρίς μείωση του σημείου ρύθμισης της αντλίας θερμότητας σε σχέση με το σύστημα, εφόσον δεν είναι απαραίτητο).

Δεξαμενή αδρανείας (puffer) χωρητικότητας 20 λίτρων και σωλήνες με μόνωση.

5.6.4 Αντιπαγωτική λειτουργία

Ενεργητική προστασία της οποίας η διαχείριση γίνεται από κάθε μεμονωμένη μονάδα παραγωγής με ενεργοποίηση των αντλιών και των βαλΒίδων με Βάση τις θερμοκρασίες που ανιχνεύονται από τους αισθητήρες (απαιτείται παροχή πλεκτρικού ρεύματος).

5.6.5 Υπολογισμός οφέλους/επιλογής μεταξύ μονάδων παραγωγής

Τα πλεκτρονικά στοιχεία που είναι εγκατεστημένα στον λέβητα, μόνο στη λειτουργία θέρμανσης, επιλέγουν αυτόματα ποια από τις δύο συσκευές, το μπόιλερ ή η αντλία θερμότητας, είναι καταλληλότερη για να λειτουργεί σε μια δεδομένη στιγμή.

Με εγκατεστημένο εξωτερικό αισθητήρα θερμοκρασίας

Ο υπολογισμός του οφέλους χρήσης μεταξύ των μονάδων παραγωγής καθορίζεται ως συνάρτηση της θερμοκρασίας που μετράται από τον εξωτερικό αισθητήρα θερμοκρασίας σε σύγκριση με τη ρυθμισμένη τιμή της παραμέτρου PAR 42 του λέβητα.

ΣΗΜΕΙΩΣΗ: Σε περίπτωση «σφάλματος λέβητα», η ευκολία/επιλογή επιΒάλλεται στην αντλία θερμότητας.

Χωρίς εξωτερικό αισθητήρα θερμοκρασίας

Εάν δεν έχει εγκατασταθεί εξωτερικός αισθητήρας θερμοκρασίας, και μόνο για τον υπολογισμό του οφέλους μεταξύ των μονάδων παραγωγής, τα πλεκτρονικά στοιχεία λαμβάνουν ως αναφορά την εικονική τιμή εξωτερικής θερμοκρασίας = 0 °C.

Ο χρήστης μπορεί να αποφασίσει αν θα επιβληθεί ή όχι το όφελος της αντλίας θερμότητας ορίζοντας κατάλληλα την τιμή της παραμέτρου PAR 42.

Ενεργοποίηση της ωφέλιμης μονάδας παραγωγής

Η ωφέλιμη μονάδα παραγωγής (λέβητας ή αντλία θερμότητας) ενεργοποιείται και απενεργοποιείται με Βάση τη σύγκριση μεταξύ της καθορισμένης θερμοκρασίας προσαγωγής και εκείνης που ανιχνεύεται από τον αισθητήρα προσαγωγής της εγκατάστασης.

ΣΗΜΕΙΩΣΗ: Εάν η αντλία θερμότητας δεν είναι σε θέση να ικανοποιήσει τις ανάγκες θέρμανσης της εγκατάστασης, μετά τον χρόνο αναμονής που μπορεί να ρυθμιστεί σε PAR 43 (Προεπιλογή = 20 min – Εύρος = 1 ÷ 180 min) ο λέβητας ενεργοποιείται για να συμπεριλάβει την απαραίτητη ισχύ.

5.6.6 Λειτουργία απαέρωσης αντλίας θερμότητας

Η λειτουργία συνίσταται σε κύκλους ON/OFF της αντλίας λέβητα, με στόχο την απομάκρυνση του αέρα μέσα στα κυκλώματα.

Για να ενεργοποιήσετε τη λειτουργία από την κατάσταση αναμονής του λέΒητα, πατήστε τα κουμπιά + και — για περισσότερο από 3 δευτερόλεπτα.

Η λειτουργία τελειώνει στο τέλος του κύκλου που περιγράφεται (9 λεπτά) ή πατώντας τα πλήκτρα ενεργοποίησης λειτουργιών ή απενεργοποιώντας την κάρτα. Καθ' όλη τη λειτουργία, ο λέΒητας δεν μπορεί να ανάψει τον καυστήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Είναι απαραίτητο να ενεργοποιήσετε τα ΤΑ1 και ΤΑ2 (εάν υπάρχουν) από την εγκατάσταση για να κυκλοφορήσει η αντλία χαμηλής θερμοκρασίας.

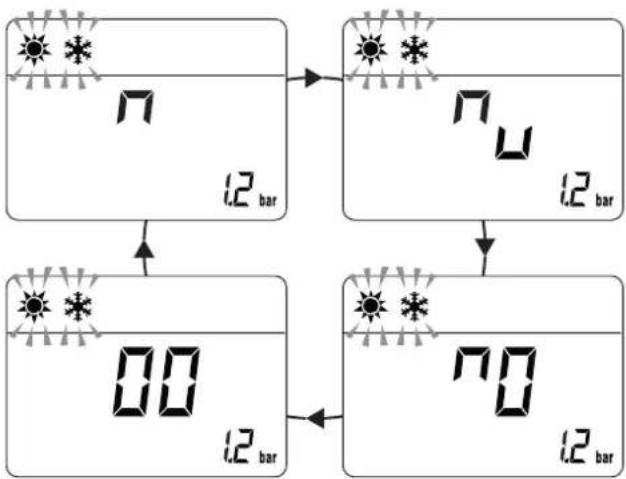

Κατά τη λειτουργία απαέρωσης θα εμφανιστούν::

- τα σύμβολα και που αναβοσθίνουν κάθε 1 δευτερόλεπτο.

5.6.7 Απομακρυσμένη ενεργοποίηση

Για να ενεργοποιήσετε την ΑΠΟΜΑΚΡΥΣΜΕΝΗ λειτουργία ΧΕΙ-MΩΝΑΣ/ΚΑΛΟΚΑΙΡΙ, χρησιμοποιήσετε το τηλεχειριστήριο που πα-ρέχεται με την αντλία θερμότητας.

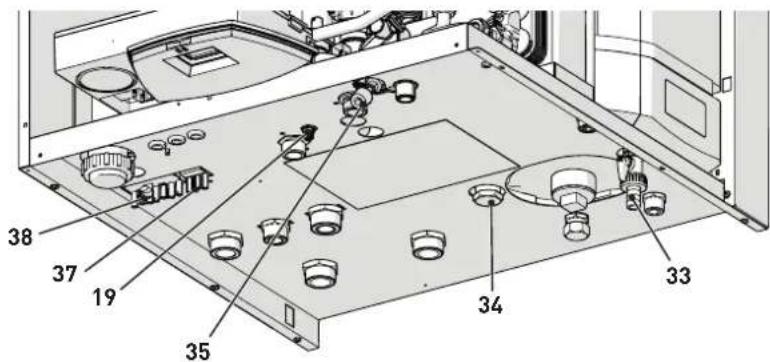

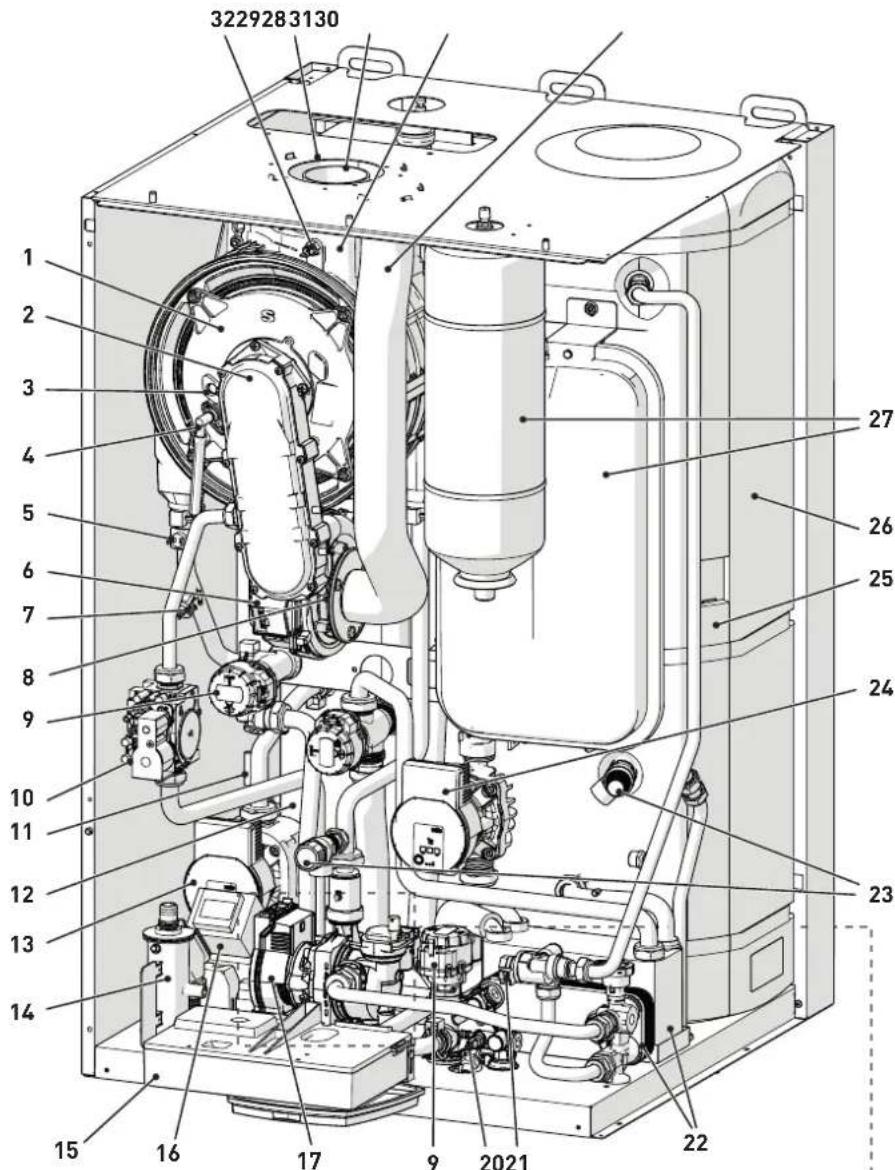

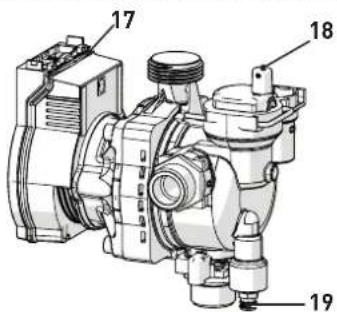

5.7 Δομή

3229283130 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 9 2021 22 23 24 25 26 27

1 θυρίδα θαλάμου καύσης
2 Καυστήρας
3 Οθόνη φλόγας
4 Ηλεκτρόδιο ανίχνευσης φλόγας(ΕΡ)
5 θερμοστάτης ασφάλειας (TS)
6 Ανεμιστήρας (V)
7 Αισθητήρας προσσγωγής λέβητας (SMC)
8 Αναμικτήρας αέρα-αερίου
9 Нлектровалвіда ектроппіς (EVD)
10 Нлектровалвіда аеріου (EVG)
11 Αισθητήρας προσαγωγής εγκατά- στασης (SMI)
12 Δεξαμενή αδρανείας (puffer)
13 Κυκλοφορητής
14 Σιφόνι εκκένωσης συμπυκνωμάτων
15 Πίνακας χειρισμού
16 Επαγωγέας (LI)
17 Kukloforpntnεγκατάστασης (PI)
18 Βαλβίδα αυτόματης εξαέρωσης
19 Εκκένωση λέβητα
20 Αισθητήρας νερού χρήσης (SS)
21 Ροόμετρο νερού χρήσης(FLM)
22 πλακοειδής εναλλάκτης (SP)
23 Βαλβίδα ασφαλείας (VS)
24 Αντλία νερού χρήσης (PS)
25 Αισθητήρας μπόιλερ (SBL1)
26 Μπόλερ συσσώρευσης
27 Δοχείο διαστολής(VE)
28 Σωλήνας αναρρόφησης αέρα
29 θάλαμος αέρα-καυσαερίων
30 Απαγωγή καυσαερίων
31 Αναρρόφηση αέρα
32 Αισθητήρας καυσαερίων (SF)
33 Báva εκκένωσης μπόιλερ
34 Άνοδος μαγνησίου
35 Báva πλήρωσης της εγκατάστασης
36 Αντλία θερμότητας Sime SHP M PRO
37 Τροφοδοσία λέΒητα
38 Σύνδεση αντλίας θερμότητας
39 Πίνακας ελέγχου αντλίας θερμό- τητας (τοπικός)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
(*) Ελέγξτε την είσοδο και την έξοδο της αντλίας θερμότητας.

5.8 Техviká характерπριστικά

5.8.1 Λέβητας

ΠΕΡΙΓΡΑΦΗ		EDEA HYBRID ECO EV
		25/55
ΠΙΣΤΟΠΟΙΗΣΗ
Χώρες προορισμού GR
Καύσιμο G20; G31
Αριθμός PIN 1312CU6349
Κατηγορία II2H3P

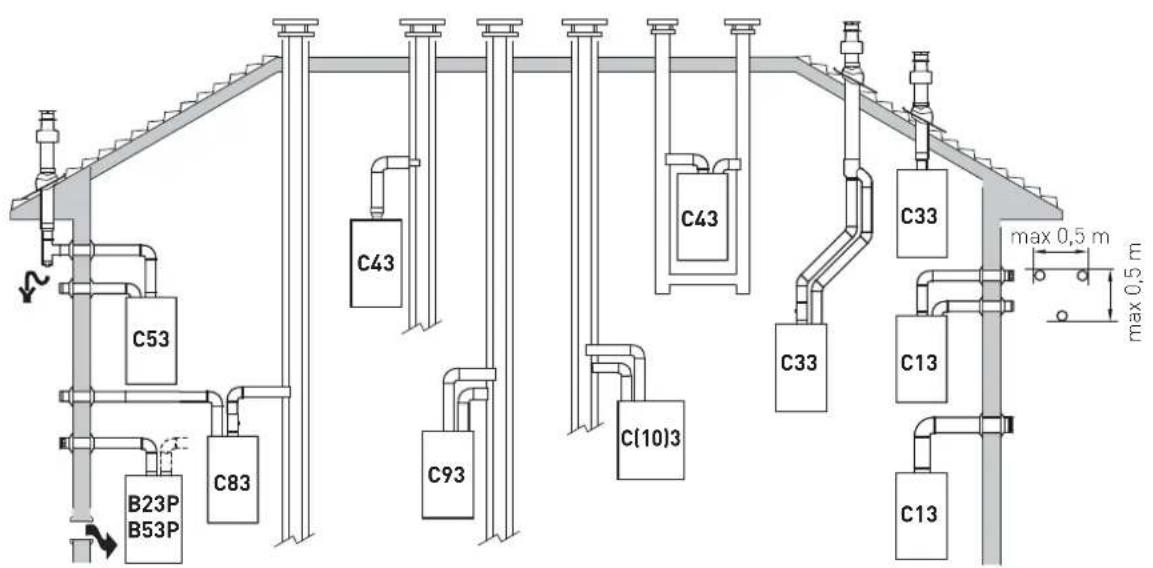

Ταξινόμηση συσκευής		B23P - B53P - C(10)3 - C13 - C33 - C43 - C53 - C63 - C83 - C93
Κλάση NOx [1] 6 (< 56 mg/kWh)
Ωφέλιμη ονομαστική ισχύς νερο χρησης kW		25,0
ΕΠΙΔΟΣΕΙΣ ΘΕΡΜΑΝΣΗΣ
ΘΕΡΜΙΚΗ ΠΑΡΟΧΗ [2]
Ονομαστική παροχή (Qn max) kW		25
Ελάχιστη παροχή G20 (Qn min) kW		2,5
Ελάχιστη παροχή G31 (Qn min) kW		3,5
ΘΕΡΜΙΚΗ ΙΣΧΥΣ
Ωφέλιμη ονομαστική ισχύς (80-60°C) (Pn max) kW		24,5
Ωφέλιμη ονομαστική ισχύς (50-30°C) (Pn max) kW		26,4
Ελάχιστη ωφέλιμη ισχύς G20 (80-60°C) (Pn min) kW		2,3
Ελάχιστη ωφέλιμη ισχύς G20 (50-30°C) (Pn min) kW		2,6
Ελάχιστη ωφέλιμη ισχύς G31 (80-60°C) (Pn min) kW		3,3
Ελάχιστη ωφέλιμη ισχύς G31 (50-30°C) (Pn min) kW		3,7
ΑΠΟΔΟΣΗ
Ωφέλιμη απόδοση Max (80-60°C) %		98
Ωφέλιμη απόδοση min (80-60°C) %		93,5
Ωφέλιμη απόδοση Max (50-30°C) %		105,8
Ωφέλιμη απόδοση min (50-30°C) %		104,7
Ωφέλιμη απόδοση 30% του φορτίου (40-30°C) %		108,7
Απώλειες κατά το σταμάτημα στους 50°C W		240
ΕΝΕΡΓΕΙΑΚΕΣ ΕΠΙΔΟΣΕΙΣ
ΘΕΡΜΑΝΣΗ
Κλάση εποχιακής ενεργειακής απόδοσης θέρμανσης		A
Εποχιακή ενεργειακή απόδοση θέρμανσης %		92
Ηκητική ισχύς dB(A) 56,3
ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ
Τάση τροφοδοσίας V		230
Συχνότητα Hz		50
Απορροφούμενη πλεκτρική ισχύς (Qn max) W		134
Απορροφούμενη πλεκτρική ισχύς σε (Qn min) W		113
Απορροφούμενη πλεκτρική ισχύς σε stand-by W		4
Βαθμός πλεκτρικής προστασίας IP		X5D
ΣΤΟΙΧΕΙΑ ΚΑΥΣΗΣ
Θερμοκρασία καυσσερίων στην Max/Min παροχή (80-60°C) °C		74,2 / 51,8
Θερμοκρασία καυσσερίων στην Max/Min παροχή (50-30°C) °C		53,6 / 39,5
Μέγιστη/Ελάχιστη παροχή καυσσερίων g/s kg/h		11,9 / 11,2
		42,84 / 40,68
CO2 στην Max/Min παροχή (G20) %		9,2 / 9,2
CO2 στην Max/Min παροχή (G31) %		10,2 / 10,2
Μετρηθέν Nox [3] mg/kWh		19
ΑΚΡΟΦΥΣΙΑ - ΑΕΡΙΟ
Ποσότητα ακροφυσίων αρ. 2
Διάμετρος ακροφυσίων (G20) mm 3,2 / 3,4
Purkštukų skersmuo (G31) mm 2,4 / 2,9
Κατανάλωση αερίου με Max/Min napoxň (G20) m	^3/h	2,64 / 0,26
Κατανάλωση αερίου με Max/Min napoxň (G31) kg/h 1,94 / 0,27
Πίεση τροφοδοσίας αερίου (G20)	mbar	20
	kPa	2
Πίεση τροφοδοσίας αερίου (G31)	mbar	37
	kPa	3,7
ΘΕΡΜΟΚΡΑΣΙΕΣ - ΠΙΕΣΕΙΣ
Μέγιστη θερμοκρασία λειτουργίας [T max] °C 85
Πεδίο ρύθμισης θέρμανσης °C 20÷80
Πεδίο ρύθμισης νερού χρήσης °C 10÷60
Μέγιστη πίεση λειτουργίας (PMS)	bar	3
	kPa	300
Περιεχόμενο νερού στο λέβητα	l	25,50

[1] Κλάση ΝΟχ σύμφωνα με το ΕΝ 15502-1:2021+A1:2023
[2] θερμική παροχή υπολογιζόμενη χρησιμοποιώντας την κατώτερη θερμιδική ισχύ (Hi)
[3] Υπολογιζόμενο με ανώτερη θερμιδική ισχύ (Hs)

Κατώτερη θερμιδική Ισχύς (Hi)

G20 Hi. 9,45 kW/m³ (15°C, 1013 mbar) - G31 Hi. 12,87 kW/kg (15°C, 1013 mbar)

5.8.2 Συνδυασμένη λειτουργία λέβητα και αντλίας θερμότητας

ΠΕΡΙΓΡΑΦΗ		EDEA HYBRID PRO			EDEA HYBRID ECO EV
		25/55-6	25/55-8	25/55-10	25/55 ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
ΕΠΙΔΟΣΕΙΣ ΝΕΡΟΥ ΧΡΗΣΗΣ
Ονομαστική θερμική παροχή [λέβητας + αντλία θερμότητας] (Qnw max)	kW	25 + 6	25 + 8	25 + 10	25
Ελάχιστη θερμική παροχή (Qnw min)	kW	2,5 / 3,5	2,5 / 3,5	2,5 / 3,5	2,5 / 3,5
Ειδική παροχή ζεστού νερού χρήσης ΔΤ 30°C (EN 13203)	l/min	17,8 17,9	18,0	11,3
Συνεχής παροχή ζεστού νερού χρήσης (ΔΤ 25°C / ΔΤ 35°C) (EN 13203)	l/min	17,3 / 12,7	18,6 / 13,6	19,7 / 14,4	14,0 / 10,0
Ελάχιστη παροχή ζεστού νερού χρήσης	l/min 2,0
Πίεση Max (PMW) / Min	bar	7 / 0,5
	kPa	700 / 50
ΕΝΕΡΓΕΙΑΚΕΣ ΕΠΙΔΟΣΕΙΣ
ΝΕΡΟ ΧΡΗΣΗΣ
Κλάση ενεργειακής απόδοσης νερού χρήσης		A	A	A	A
Ενεργειακή απόδοση νερού χρήσης	%	105	102	104	85
Δηλωμένο προφίλ φορτίου νερού χρήσης		XL	XL	XL	XL

5.8.3 Αντλία θερμότητας

ΠΕΡΙΓΡΑΦΗ		SHP M PRO
		006	008	010
ΨΥΞΗ
Ψυκτική ισχύς (1) ελάχ/ονομ/μέγ	kW	2,67 / 5,5 / 6,92 (*)	2,64 / 7,40 / 8,72 (*)	2,69 / 9,00 / 9,58 (*)
Απορροφούμενη ισχύς (1)	kW	1,69	2,35	3,10
E.E.R. (1)	W/W	3,25	3,15	2,90
Ψυκτική ισχύς (2) ελάχ/ονομ/μέγ	kW	3,69 / 6,5 / 9,27 (*)	3,72 / 8,3 / 10,41 (*)	3,69 / 10,0 / 10,38 (*)
Απορροφούμενη ισχύς (2)	kW	1,27	1,71	2,33
E.E.R. (2)	W/W	5,1	4,85	4,30
SEER (5)	W/W	5,09	5,19	5,08
Παροχή νερού (1)	mc/h	1,12	1,44	1,72
Απώλειες φορτίου εναλλάκτη στην πλευρά χρήσης (1)ΘΕΡΜΑΝΣΗ	kPa	2,0	2,7	4,5
Θερμική ισχύς (3) ελάχ/ονομ/μέγ kW	2,98 / 6,5 / 8,47 (*)	3,0 / 8,40 / 9,56 (*)	3,00 / 10,0 / 11,2 (*)	5,29 / 12,2 / 14,4 (*)
Απορροφούμενη ισχύς (3) kW 1,23 1,66 2,13 2,49
C.O.P. (3) W/W 5,3 5,05 4,70 4,9
Θερμική ισχύς (4) ελάχ/ονομ/μέγ kW	2,82 / 6,60 / 8,14 (*)	2,85 / 8,50 / 9,28 (*)	2,89 / 10,2 / 10,9 (*)	5,25 / 12,5 / 14,5 (*)
Απορροφούμενη ισχύς (4) kW 1,65 2,24 2,79 3,38
C.O.P. (4) W/W 4,00 3,80 3,65 3,7
SCOP (6) W/W 5,12 5,18 5,12 5,08
Παροχή νερού (4) L/s 1,12 1,44 1,72 2,1
Απώλειες φορτίου εναλλάκτη στην πλευρά χρήσης (4) kPa	2,2	4,2	6,1	6
Ενεργειακή απόδοση του νερού 35 °C / 55 °CΚατηγορία	A+++ / A++
ΣΥΜΠΙΕΣΤΗΣ
Τύπος	DC TWIN ROTARY
Ψυκτικό λάδι (τύπος)	ESTER OIL VG75R
Αριθμός συμπιεστών	1	1	1	1
Ψυκτικό λάδι (ποσότητα) ml	620±15	620±15	620±15	1000±15
Κυκλώματα ψυκτικού μέσου	1	1	1	1
ΨΥΚΤΙΚΟ ΜΕΣΟ
Τύπος	R32	R32	R32	R32
Ποσότητα ψυκτικού μέσου (7) kg	1,25			1,8
Ποσότητα ψυκτικού μέσου σε τόνους ισοδυνάμου CO2 ton	0,85 0,85 0,85 1,22
Ονομαστική πίεση (υψηλή/χαμηλή) σε λειτουργία αντλίας θερμότητας bar	43	43	43	43
Ονομαστική πίεση (υψηλή/χαμηλή) σε λειτουργία ψύκτη bar	43	43	43	43
ΑΝΕΜΙΣΤΗΡΕΣ ΕΞΩΤΕΡΙΚΗΣ ΖΩΝΗΣ
Τύπος	DC MOTOR
Αριθμός	1	1	1	1
ΕΞΩΤΕΡΙΚΟΣ ΕΝΑΛΛΑΚΤΗΣ
Τύπος εσωτερικού εναλλάκτη	Plate
Αριθμός εσωτερικών εναλλακτών	1	1	1	1
Χωρητικότητα νερού L	1,04	1,04	1,04	1,37
ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ
Όγκος L	5	5	5	5
Μέγιστη πίεση εργασίας bar	8	8	8	8
Διακόπης ροής mc/h	0,36 0,36 0,36 0,6
ΒαλΒίδα ασφαλείας bar	3	3	3	3
ΥΔΡΑΥΛΙΚΟ ΚΥΚΛΩΜΑ
Ωφέλιμη παροχή (1) kPa	83	73	66	58
Χωρητικότητα νερού του υδρονικού κυκλώματος L	6,5	6,5	6,5	7
Μέγιστη πίεση νερού bar	3	3	3	3
Υδραυλικές συνδέσεις inch	G1"BSP	G1"BSP	G1"BSP	G1"1/4 BSP
Ελάχιστος όγκος νερού (8) L	25	25	25	40
Μέγιστη ισχύς κυκλοφορητή kW	95	95	95	87
Μέγιστο απορροφούμενο ρεύμα του κυκλοφορητή A	0,75	0,75	0,75	0,8
Κυκλοφορητής με δείκτη ενεργειακής απόδοσης (EEI)	0,23	0,23	0,23	0,23
ΕΚΠΟΜΠΕΣ ΘΟΡΥΒΟΥ
Ηχητική ισχύς Lw (9) dB(A)	60	63	65	70

(*) Ενεργοποιώντας τη λειτουργία μέγιστης συχνότητας Hz.

Οι επιδόσεις αναφέρονται στις ακόλουθες συνθήκες (UNI EN 14511-1:2018):

(1) Ψύξη: θερμοκρασία εξωτερικού αέρα 35 °C, θερμοκρασία νερού εισόδου/εξόδου 12/7 °C.

(2) Ψύξη: θερμοκρασία εξωτερικού αέρα 35 °C, θερμοκρασία νερού εισόδου/εξόδου 23/18 °C.

(3) θέρμανση: θερμοκρασία εξωτερικού αέρα 7 °C b.s. 6 °C b.u., θερμοκρασία νερού εισόδου/εξόδου 30/35 °C.

(4) θέρμανοη: θερμοκρασία εξωτερικού αέρα 7 °C b.s. 6 °C b.u., θερμοκρασία νερού εισόδου/εξόδου 40/45 °C.

(5) Ψύξη: θερμοκρασία νερού εισόδου/εξόδου 7/12 °C.

(6) θέρμανση: μέσες κλιματικές συνθήκες, Τδίν=-7 °C, θερμοκρασία νερού εισόδου/εξόδου 30/35 °C.

(7) Ενδεικτικά στοιχεία που υπόκεινται σε αλλαγές. Για τα σωστά στοιχεία, ανατρέχετε πάντα στην τεχνική ετικέτα της μονάδας.

(8) Υπολογίστηκε για μείωση της θερμοκρασίας νερού της εγκατάστασης κατά 10 °C με κύκλο απόψυξης διάρκειας 6 λεπτών.

(9) Ηχητική ισχύς: λειτουργία θέρμανσης (3), τιμή που προσδιορίζεται με Βάση τις μετρήσεις που πραγματοποιήθηκαν σύμφωνα με το πρότυπο UNI EN ISO 9614-1, σε συμμόρφωση με τις απαιτήσεις της πιστοποίησης Eurovent.

(10) Έκδοση ψύξης ΒΤ: θερμοκρασία εξωτερικού αέρα 35 °C, θερμοκρασία νερού εισόδου/εξόδου -3/-8 °C. Υγρό κατεργασμένο με 35% αιθυλενογλυκόλη.

5.9 Υδραυλικά κυκλώματα

Eik. 13

УПОМННМА:

1 ΛέΒητας
2 Αισθητήρας νερού χρήσης (SS)
3 Ανεμιστήρας (V)
4 θερμοστάτης ασφαλείας (TS)
5 Αισθητήρας προσαγωγής λέβητας (SMC)
6 Αισθητήρας μπόιλερ (SBL1)
7 Нлектровалвіда ектроппіс (EVD)
8 Ρούμετρο (FLM)
9 Σιφόνι εκκένωσης συμπυκνωμάτων
10 Нлектровалвіда аеріου (EVG)
11 Βαλβίδα ασφαλείας (VS)
12 Báva εκκένωσης μπόιλερ
13 Δοχείο διαστολής(VE)
14 Εκκένωση λέβητα
15 Βαλβίδα ασφαλείας (VS)
16 Κυκλοφορητής εγκατάστασης (PI)

17 Autóματη ΒαλΒίδα εξαέρωσης
18 Μεταδότης πίεσης νερού (ΤΡΑС)
19 Δοχείο διαστολής (VE)
20 Báva (κατόπιν αιτήματος)
21 Δεξαμενή αδρανείας (puffer)
22 Μπόιλερ συσσώρευσης
23 Άνοδος μαγνησίου
24 πλακοειδής εναλλάκτης (SP)
25 Báva πλήρωσης της εγκατάστασης
26 Αισθητήρας προσαγωγής (χαμηλή θερμοκρασία)
27 πλακοειδής εναλλάκτης (SP)
28 Αντλία νερού χρήσης (PS)
29 θερμοστάτης ασφάλειας (TS)
30 Αντλία ανακυκλοφορίας (RC)(Προαι- ρετικό)

U Έξοδος ZNX
E Eiσοδος ZNX
Μ Προσαγωγή εγκατάστασης χαμηλής θερμοκρασίας
R Επιστροφή εγκατάστασης χαμπ- λής θερμοκρασίας
MAT Προσαγωγή εγκατάστασης υψη- λής θερμοκρασίας
RAT Επιστροφή εγκατάστασης υψη- λής θερμοκρασίας
MPDC Προσαγωγή αντλίας θερμότητας
RPDC Επιστροφή αντλίας θερμότητας
SVS ΒαλΒίδα εκκένωσης ασφαλείας
SVSB Εκκένωση ΒαλΒίδας ασφαλείας μπόιλερ
Sc Σιφόνι εκκένωσης συμπυκνωμάτων
G Τροφοδοσία αερίου

* Проаиретико

5.9.1 Βασική υδραυλική εγκατάσταση

Euk. 14

УПОМННМА:

SE Αισθητήρας εξωτερικής θερμοκρασίας
TA1 θερμοστάτης χώρου ενεργοποίπσης λέβητα χαμηλής θερμοκρασίας
TA2 θερμοστάτης χώρου ενεργοποίησης λέΒητα υψηλής θερμοκρασίας

ΜΒΤ Προσαγωγή εγκατάστασης χαμπλής θερμοκρασίας
RBT Επιστροφή εγκατάστασης χαμηλής θερμοκρασίας
ΜΑΤ Προσαγωγή εγκατάστασης υψηλής θερμοκρασίας
RAT Επιστροφή εγκατάστασης υψηλής θερμοκρασίας
MPDC Προσαγωγή αντλίας θερμότητας
RPDC Επιστροφή αντλίας θερμότητας
Ε Είσοδος νερού χρήσης
U Έξοδος νερού χρήσης
FY Φίλτρο "Υ" (για εγκατάσταση στο σύστημα επιστροφής της αντλίας θερμότητας)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Η zówn xαμηλής θερμοκρασίας, n διαχείριση της οποίας γίνεται με το ΤΑ1, ελέγχεται από τον λέΒητα και την αντλία θερμότητας, ενώ η zówn υψηλής θερμοκρασίας, n διαχείριση της οποίας γίνεται με το ΤΑ2, ελέγχεται αποκλειστικά από τον λέΒητα.
• (*) Εάν δεν υπάρχει σύστημα ΥΨΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ, συνδέστε το εξάρτημα ΜΑΤ στο εξάρτημα ΡΑΤ με έναν σωλήνα πα- ράκαμψης.

5.10 Αισθητήρες

Οι αισθητήρες που είναι εγκαταστημένοι έχουν τα ακόλουθα κα- ρακτηριστικά:

• B1 - Ανιχνευτής υψηλής θερμοκρασίας δεξαμενής ζεστού νερού οικιακής χρήσης NTC R25°Cδιπλός αισθητήρας (προσαγωγή/θερμική ασφάλεια) NTC R25°C; 10 kΩ
• B2 - Αισθητήρας προσαγωγής εγκατάστασης χαμηλής θερμοκρασίας NTC R25°C; 10 kΩ
• SE - αισθητήρας εξωτερικής θερμοκρασίας NTC R25°C; 10 kΩ

Αντιστοιχία Ανιχνευόμενης θερμοκρασίας/Αντίστασης

Παραδείγματα ανάγνωσης:

TR = 75^ R = 1925

TR = 80^ R = 1669.

TR	0°C	1°C 2°C	3°C	4°C 5°C	6°C	7°C 8°C	9°C
0°C	27279	26135	25044	24004	23014	22069	21168	20309	19489	18706
10°C	17959	17245	16563	15912	15289	14694	14126	13582	13062	12565
20°C	12090	11634	11199	10781	10382	9999	9633	9281	8945	8622
30°C	8313	8016	7731	7458	7196	6944	6702	6470	6247	6033
40°C	5828	5630	5440	5258	5082	4913	4751	4595	4444	4300
50°C	4161	4026	3897	3773	3653	3538	3426	3319	3216	3116
60°C	3021	2928	2839	2753	2669	2589	2512	2437	2365	2296
70°C	2229	2164	2101	2040	1982	1925	1870	1817	1766	1717
80°C	1669	1622	1577	1534	1491	1451	1411	1373	1336	1300
90°C	1266	1232	1199	1168	1137	1108	1079	1051	1024	998
100°C	973

5.11 Δοχεία διαστολής

Τα δοχεία διαστολής που είναι εγκατεστημένα στο EDEA HYBRID PRO 25/55 έχουν τα ακόλουθα καρακτηριστικά:

Περιγραφή M/M		EDEA HYBRID PRO 25/55
		θέρμανση	Ζεστό νερόοικιακήςχρήσης
Ολική χωρητικότητα Ι 10	4
Πίεση προφόρτισης	kPa 100	300
	bar 1,0 3
Ωφέλιμη χωρητικότητα Ι 6 2,5

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η διαφορά ύψους ανάμεσα στη ΒαλΒίδα ασφαλείας και το πιο ψηλό σημείο της εγκατάστασης μπορεί να είναι το ανώτερο 6 μέτρα. Για μεγαλύτερες διαφορές, αυξήστε την πίεση προφόρτισης του δοχείου διαστολής και της κρύας εγκατάστασης, κατά 0,1 bar για κάθε αύξηση 1 μέτρου.

5.12 Κυκλοφορητής

Η καμπύλη ωφέλιψης παροχής-μανομετρικού ύψους των αντλιών που χρησιμοποιούνται στα συστήματα EDEA HYBRID PRO 25/55 φαίνεται στα ακόλουθα γραφήματα.

5.12.1 Αντλία εγκατάστασης υψηλής θερμοκρασίας

5.12.2 Αντλία εγκατάστασης χαμηλής θερμοκρασίας

Διάγραμμα παροχής-μανομετρικού ύψους (αντλία στη μέγιστη τα- χύτητα και Δρ σταθερό).

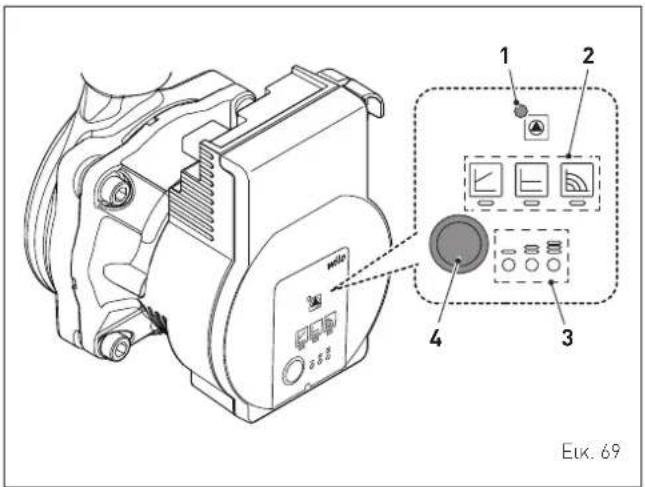

5.12.3 Έλεγχος της λειτουργίας του κυκλοφορητή

1 2 3 4 Euk. 17

1 Λειτουργία LED: σε κανονική λειτουργία, το LED ανάβει με πράσινο χρώμα. Σε περίπτωση ΒλάΒης, εκπέμπει προειδοποιητικά σήματα όπως περιγράφεται παρακάτω.

Χρώμα LED	Κατάσταση	Διάγνωση
LED ΣΒηστό		Απουσία πλεκτρικής τροφοδοσίας
Κόκκινο/Πράσινο	ΑναΒοσβήνει	Δυσλειτουργία σε εξέλιξη
Κόκκινο	ΑναΒοσβήνει	Δυσλειτουργία σε εξέλιξη
Κόκκινο	Αναμμένη	Σταμάτημα μόνιμης εμπλοκής

Για τις "Τυχόν δυσλειτουργίες και πιθανές λύσεις αντιμετώπισης του κυκλοφορητή" δείτε την ειδική παράγραφο στο τέλος του εγχειριδίου.

2 Ένδειξη επιλεγμένου τρόπου ρύθμισης: Δρ-ν, Δρ-ς και σταθε- ρός αριθμός στροφών
3 Ένδειξη της επιλεγμένης χαρακτηριστικής καμπύλης: I, II, III του συγκεκριμένου τρόπου ρύθμισης
4 Πλήκτρο ελέγχου για τη ρύθμιση της αντλίας για αποκλειστική χρήση από τον εγκαταστάτη ή εξουσιοδοτημένο προσωπικό (για περισσότερες πληροφορίες Βλ. «Ρύθμιση κυκλοφορητή»).

5.13 Πίνακας χειρισμού

5.13.1 Πίνακας ελέγχου λέβητα (πλευρά αερίου)

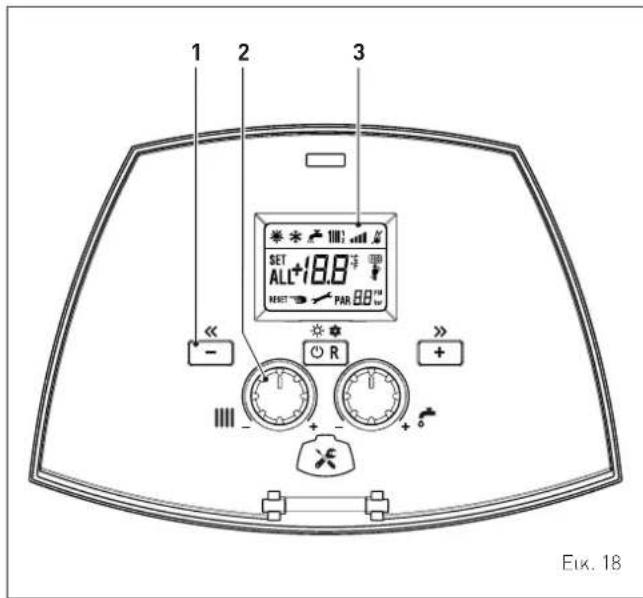

1 2 3 SET ALL+18.8 NEXT PAR 88" << - R + Eik. 18

1 ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ

ΩR Πατώντας το μία ή περισότερες φορές, για τουλάχιστον 1 δευτερόλεπτο, κατά την διάρκεια της κανονικής λειτουργίας, επιτρέπει την αλλαγή, με κυκλική ακολουθία, του τρόπου λειτουργίας της συσκευής (Stand-by – Καλοκαίρι – Χειμώνας). Εάν η συσκευή παρουσιάζει δυσλειτουργία για την οποία μπορεί να γίνει επανεκκίνηση, επιτρέπει να εκτελεστεί η απεμπλοκή.

Επιτρέπει, κατά την πλοήγηση, να τρέξετε τις παραμέτρους ή να τροποποιήσετε τις τιμές, μειώνοντας αυτές.

+ Επιτρέπει, κατά την πλοήγηση, να τρέξετε τις παραμέτρους ή να τροποποιήσετε τις τιμές, αυξάνοντας αυτές.

Tápa káluψης της σύνδεσης προγραμματισμού.

2 ΔΙΑΚΟΠΤΕΣ

0 διακόπτης θέρμανσης επιτρέπει, κατά τη διάρκεια της κανονικής λειτουργίας, να καθορίσετε τη θερμοκρασία της εγκατάστασης θέρμανσης από 20 έως 80°C.

Ο διακόπτης νερού χρήσης επιτρέπει, κατά τη διάρκεια της κανονικής λειτουργίας, να καθορίσετε τη θερμοκρασία του νερού χρήσης από 10 έως 60°C.

ΣΗΜΕΙΩΣΗ: το πάτημα ενός οποιουδήποτε πλήκτρου για περισσότερο από 30 δευτερόλεπτα, δημιουργεί την προβολή δυσλειτουργίας (ALL 42), χωρίς να επηρεάζει τη λειτουργία της συσκευής. Η επισήμανοη εξαφανίζεται όταν αποκατασταθούν οι κανονικές συνθήκες.

3 000NH

"ΚΑΛΟΚΑΙΡΙ". Το σύμβολο παρουσιάζεται όταν η λειτουργία είναι στο "Καλοκαίρι", ή, με απομακρυσμένο χειρισμό, εάν είναι ενεργοποιημένη μόνο η λειτουργία νερού χρήσης.

"XEIMONA5". To σύμβολο παρουσιάζεται στη λειτουργία "Χειμώνας", ή με απομακρυσμένο χειρισμό εάν είναι ενεργοποιημένη είτε η λειτουργία νερού χρήσης είτε η λειτουργία θέρμανσης. Τα σύμβολα και που ανα-Βοσβήνουν, δείχνουν ενεργή "λειτουργία ανάλυσης καυσαερίων".

"ZHTHSH RESET". Η ἐνδειξη δείχνει ότι, μετά την πραγμα- tοποίση της επισκευής της ΒλάΒης, η κανονική λειτουρ- γία της συσκευής μπορεί να αποκατασταθεί με το πάτημα του πλήκτρου ⓍR.

"ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ". Το σύμβολο παρουσιάζεται κατά την ζήτηση Ζεστού Νερού Χρήσης ή κατά τη διάρκεια της "λειτουργίας ανάλυσης καυσαερίων". Αναβοσβήνει κατά τη διάρκεια της επιλογής της επιθυμητής θερμοκρασίας νερού χρήσης.

"ΘΕΡΜΑΝΣΗ". Το σύμβολο παρουσιάζεται σταθερό κατά τη διάρκεια της λειτουργίας θέρμανσης, ή κατά τη διάρκεια της "λειτουργίας ανάλυσης καυσαερίων". ΑναΒοσΒήνει κατά τη διάρκεια της επιλογής της επιθυμητής θερμοκρασίας θέρμανσης.

"ΕΜΠΛΟΚΗ" ΛΟΓΩ ΑΠΟΥΣΙΑΣ ΦΛΟΓΑΣ

"ΠΑΡΟΥΣΙΑ ΦΛΟΓΑΣ".

"ΕΠΙΠΕΔΟ ΙΣΧΥΟΣ". Δείχνει το επίπεδο ισχύος στο οποίο λειτουργεί η συσκευή.

"ПАРАМЕТРОΣ". Δείχνει ότι μπορείτε να είστε στην προ- Βολή/καθορισμό παραμέτρων, ή στην προΒολή "info", ή "μετρήσεων", ή "δυσλειτουργιών που έχουν παρουσια- στεί" (ιστορικό).

"ΔΥΣΛΕΙΤΟΥΡΓΙΑ". Δείχνει ότι έχει παρουσιαστεί μία δυσλειτουργία. Ο αριθμός προσδιορίζει την αιτία που την προκάλεσε.

"ΑΝΑΛΥΣΗ ΚΑΥΣΑΕΡΙΩΝ". Δείχνει ότι έχει ενεργοποιηθεί η "λειτουργία ανάλυσης καυσαερίων".

"ПІЕЗН ЕГКАТАΣΤΑΣΗΣ". Δείχνει το επίπεδο πίεσης του κυκλώματος θέρμανσης.

"ECO", ΠΑΡΟΥΣΙΑ ΣΥΜΠΛΗΡΩΜΑΤΙΚΩΝ ΠΗΓΩΝ. Εάν είναι ενεργό δείχνει την παρουσία εγκατάστασης πλιακού συστήματος.

"ΖΗΤΗΣΗ ΣΥΝΤΗΡΗΣΗΣ". Εάν είναι ενεργό δείχνει την επίτευξη της περιόδου στην οποία είναι απαραίτητη η πραγματοποίση της συντήρησης της συσκευής.

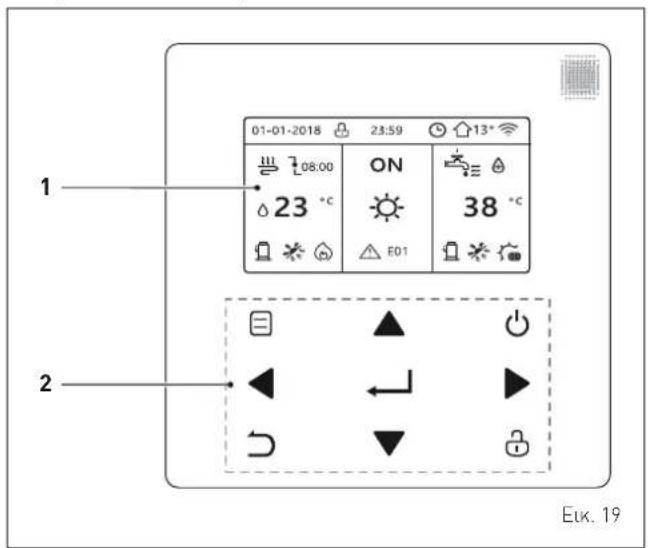

5.13.2 Πίνακας ελέγχου αντλίας θερμότητας (τοπικός)

Ο πίνακας ελέγχου της αντλίας θερμότητας μπορεί να χρησιμοποιηθεί τοπικά ΜΟΝΟ από την Τεχνική Υπηρεσία ή από εξουσιοδοτημένο τεχνικό συντήρησης.

01-01-2018 23:59 13° 08:00 ON 38 °C E01 1 2 Euk. 19

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποκτήσετε πρόσβαση σε ορισμένες λειτουργίες του μενού, που προορίζονται για τον εγκαταστάτη, πρέπει να εισάγετε τον κωδικό πρόσβασης που παρέχεται από την εξουσιοδοτημένη Τεχνική Υπηρεσία της Síme.

1 000NH

2 ΠΛΗΚΤΡΑ ΛΕΙΤΟΥΡΓΙΑΣ

Για να ενεργοποιήσετε ή να απενεργοποιήσετε τις λειτουργίες και τους τρόπους λειτουργίας στις διάφορες διεπαφές του πίνακα.

Για πρόσβαση στη δομή του μενού από την αρχική σελίδα.

Για να μετακινήσετε τον δρομέα στην οθόνη προς τα αριστερά και να επιλέξετε τα επιθυμητά στοιχεία.

Για να μετακινήσετε τον δρομέα προς τα δεξιά στην οθόνη και να επιλέξετε τα επιθυμητὰ στοιχεία.

Στη λειτουργία ρύθμιος παραμέτρων, σας επιτρέπει να μετακινηθείτε σε μενού υψηλότερου επιπέδου ή να αυξήσετε την τιμή μιας παραμέτρου όταν Βρίσκεστε σε λειτουργία επεξεργασίας ή να μετακινηθείτε μεταξύ των μενού διεπαφής του πίνακα.

Στη λειτουργία ρύθμισης παραμέτρων, σας επιτρέπει να μετακινηθείτε σε μενού χαμπλότερου επιπέδου ή να μειώσετε την τιμή μιας παραμέτρου όταν Βρίσκεστε σε λειτουργία επεξεργασίας ή να μετακινηθείτε μεταξύ των μενού διεπαφής του πίνακα.

Για ακύρωση μιας επιλογής ή επιστροφή στην προηγούμε- νη οθόνη.

Για να επίθεΒαιώσετε μια τιμή, μεταβείτε σε ένα ενεργό στοιχείο μενού ή μεταβείτε στο επόμενο Βήμα όταν ορίζετε ένα χρονοδιάγραμμα στη δομή του μενού.

Για να κλειδώσετε ή να ξεκλειδώσετε τη μονάδα ελέγχου κρατώντας πατημένο το κουμπί για μερικά δευτερόλεπτα.

5.14 Нлектрико σχεδιο

5.14.1 ΛέΒητας

V DHW Yunlán θερμοκρ. 2 3 BK BR BR CN11 CN13CN12 CN14 CN15 FE1 R R R SS TPA FLM GND OUT 5V GND IN GND GWH R R SF OR G R BL BK TS SMC CN2 CN3 CN4 CN1 CN5 CN6 TRA RS ER M PBT TSI R1 FU1 3.15A FRI LI 7mH - 3A FU2 3.15A TPOΦΟΔΟΣΙΑ ΛΕΒΗΤΑ 230 Vac ~ 50 Hz Etk. 20

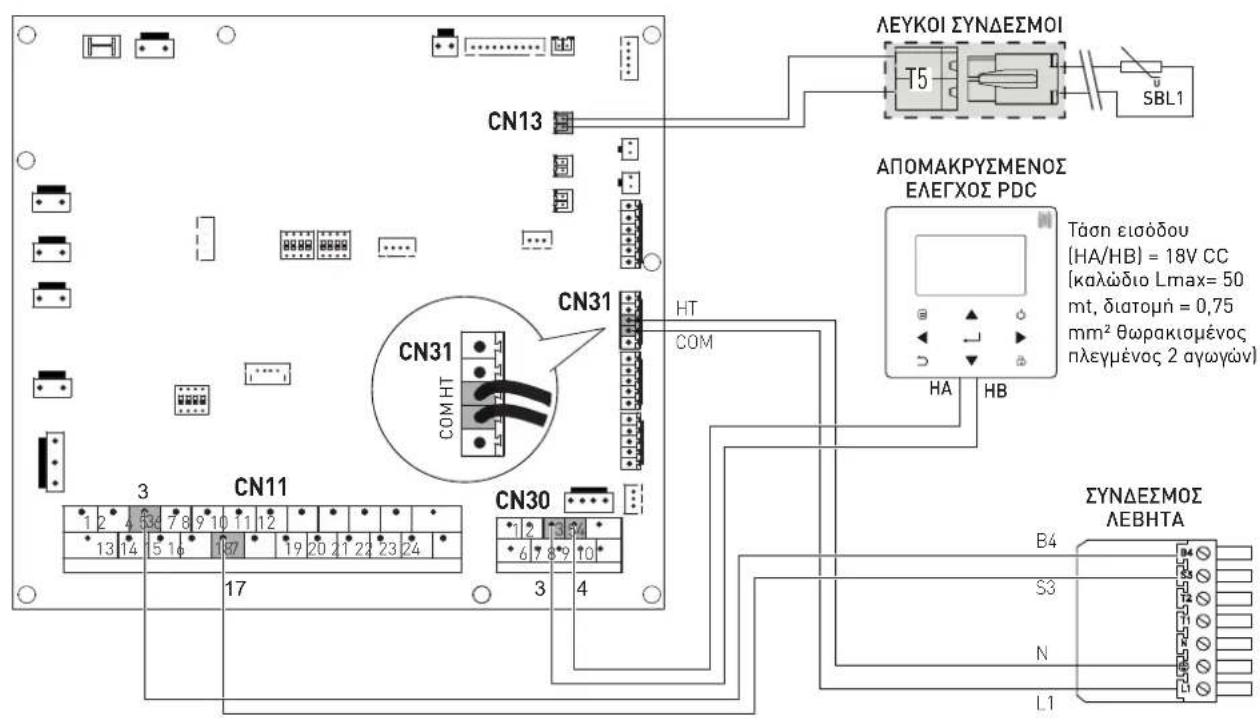

5.14.2 Αντλία θερμότητας

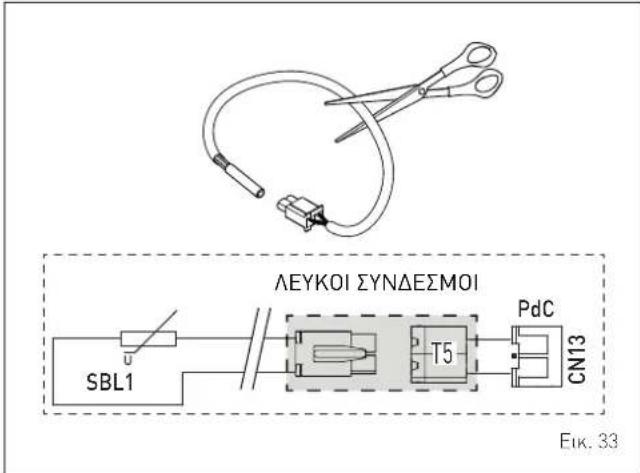

ΛΕΥΚΟΙ ΣΥΝΔΕΣΜΟΙ T5 SBL1 ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΕΛΕΓΧΟΣ PDC Τάση εισόδου (HA/HB) = 18V CC (καλώδιο Lmax= 50 mt, διατομή = 0,75 mm² θωρακισμένος πλεγμένος 2 αγωγών) ΣΥΝΔΕΣΜΟΣ ΛΕΒΗΤΑ B4 S3 N L1 CN13 CN31 HT COM CN31 COM HT CN11 CN30 1 2 3 4 17 13 14 15 16 17 3 4 6 7 8 9 10 12 13 14 15 16 17 ΣΥΝΔΕΣΜΟΣ

L	Φάση	TA2	θερμοστάτης χώρου (υψηλήθερμοκρασία)	FA	Φίλτρο θορύβου
N	Ουδέτερος			BL	Μπλε
FU1-2	Ασφάλεια 3,15 Α	TPAC	Μεταδότης πίεσης νερού	BR	Καφέ
TRA	Μετασχηματιστής έναυσης	TS	θερμοστάτης ασφάλειας	BK	Μαύρο
PBT	Αντλία χαμηλής θερμοκρασίας (TA1)	EVD	ΗλεκτροβαλΒίδα εκτροπής	G	Πράσινο
PAT	Αντλία υψηλής θερμοκρασίας	VDHW	ΒαλΒίδα ZNX	GR	Γκρί
PS	Αντλία νερού χρήσης	KAS	Ρελέ αντλίας θερμότητας	OR	Πορτοκαλί
MO	Κινητήρας		νερού χρήσης	R	Κόκκινο
V	Ανεμιστήρας	Vbassa	ΒαλΒίδα χαμηλής θερμοκρασίας	Y	Κίτρινος
ER	Ηλεκτρόδιο ανίχνευσης φλόγας	E/I	Καλοκαίρι/Χειμώνας	WH	Άσπρο
SVG	ΗλεκτροβαλΒίδα αερίου	R1E	Ρελέ 1 για διαστολή	VI	Βιόλα
FLM	Ροόμετρο	R2E	Ρελέ 2 για διαστολή
SE	Αισθητήρας εξωτερικής θερμοκρασίας	SBL*	Αισθητήρας μπόιλερ (παρέχεται με τον λέβητα)
SF	Αισθητήρας καυσαερίων	SBL1	Αισθητήρας μπόιλερ (παρέχεται με την αντλία θερμότητας		ΠΡΟΕΙΔΟΠΟΙΗ
SMC	Αισθητήρας προσαγωγής λέβητας				[*] Αφαιρέστε τημπόιλερ (SBL) τηχρησιμοποιήσετεμπόιλερ (SBL1)
SMI	Αισθητήρας προσαγωγής εγκατάστασης		SHP M PRO)
		R1	Ρελέ TA1
SS	Αισθητήρας νερού χρήσης	RS	Αντίσταση
TA1	θερμοστάτης χώρου (χαμηλήθερμοκρασία)	LI	Επαγωγέας
		FE1	Φερρίτης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Είναι υποχρεωτικά τα ακόλουθα:

• Η χρήση πολυπολικού θερμομαγνητικού διακόπη, αποζεύκτη γραμμής, συμβατού με τα πρότυπα ΕΝ, ο οποίος επιτρέπει την πλήρη αποσύνδεση στις συνθήκες της κατηγορίας υπέρτασης III (δηλ. με απόσταση τουλάχιστον 3 mm μεταξύ των ανοιχτών επαφών).
• Τηρήστε τις συνδέσεις L (Φάση) - N (Ουδέτερος).
• Το ειδικό καλώδιο τροφοδοσίας να αντικαθίσταται μόνο από γνήσιο ανταλλακτικό και να συνδέεται από διαπιστευμένο προσωπικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Είναι υποχρεωτικά τα ακόλουθα:

- Η σύνδεση του καλωδίου γείωσης σε μία αποτελεσματική εγκατάσταση γείωσης. Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες Βλάβες που προκαλούνται από την απουσία γείωσης της συσκευής και από την μη τήρηση των όσων αναφέρονται στα ηλεκτρικά σχέδια.

ΠΡΟΣΟΧΗ

Τα εξωτερικά καλώδια του θερμοστάτη δωματίου (ΤΑ2) και του εξωτερικού καθετήρα (SE) πρέπει να είναι θωρακισμένου τύπου με θωράκιση συνδεδεμένη και στις δύο πλευρές του καλωδίου.

ΑΠΑΓΟΡΕΥΕΤΑΙ

Να χρησιμοποιείτε τους σωλήνες του νερού για τη γεί- ωση της συσκευής.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

ПЕРИЕХОМЕНА

6 ΕΓΚΑΤΑΣΤΑΣΗ 28

6.1 Παραλαβή του προϊόντος 28

6.2 Διαστάσεις και Βάρος....28

6.3 Μετακίνηση....28

6.4 Χώρος εγκατάστασης 28

6.5 Νέα εγκατάσταση ή εγκατάσταση που αντικαθιστά άλλη συσκευή 29

6.6 Καθαρισμός της εγκατάστασης .... 29

6.7 Επεξεργασία νερού εγκατάστασης ..... 29

6.8 Τοποθέτηση του λέβητα 30

6.9 Υδραυλικές συνδέσεις ..... 30 6.9.1 Υδραυλικά εξαρτήματα (προσιρετικά) ..... 31

6.10 Συλλογή/εκκένωση συμπυκνωμάτων. 31

6.11 θερμική μόνωση των σωληνώσεων....31

6.12 Τροφοδοσία αερίου 31

6.13 Εγκατάσταση της αντλίας θερμότητας ..... 32

6.14 Απαγωγή καυσαερίων και αναρρόφηση αέρα καύσης .. 33

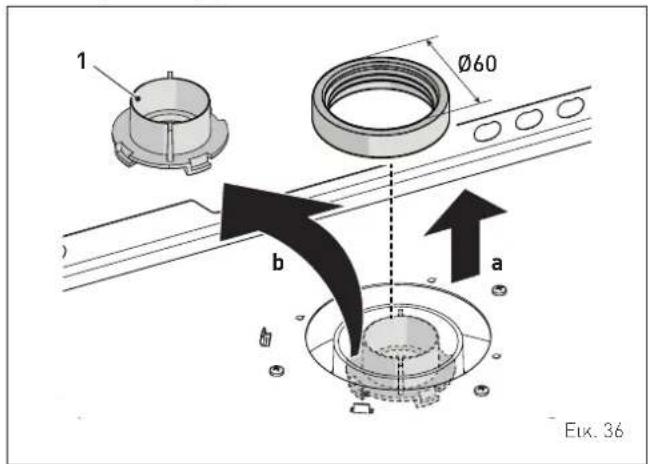

6.14.1 Ομοαξονικοί αγωγοί (Ø 60/100mm και Ø 80/125mm) 35

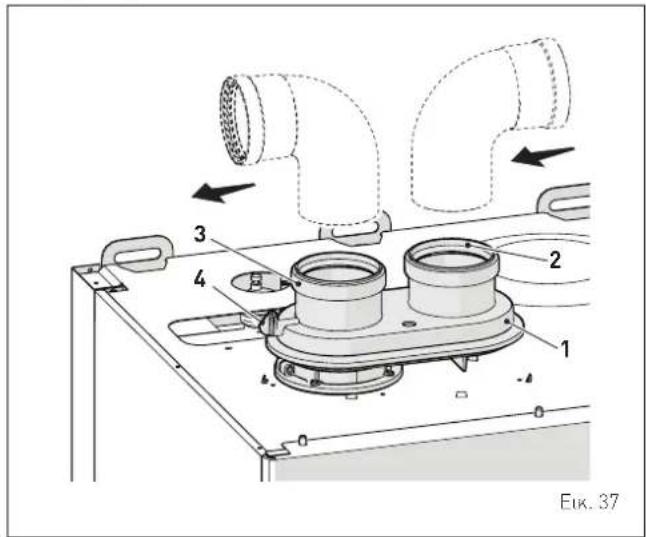

6.14.2 Ξεχωριστοι αγωγοί (Ø 60mm και Ø 80mm). . 35

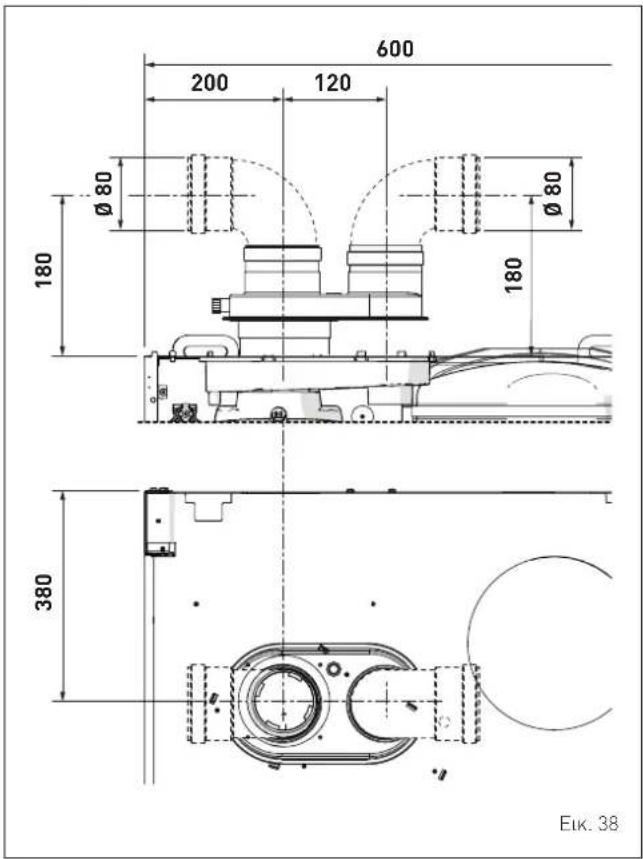

6.14.3 Ξεχωριστοι αγωγοι (Ø 50 mm). 36

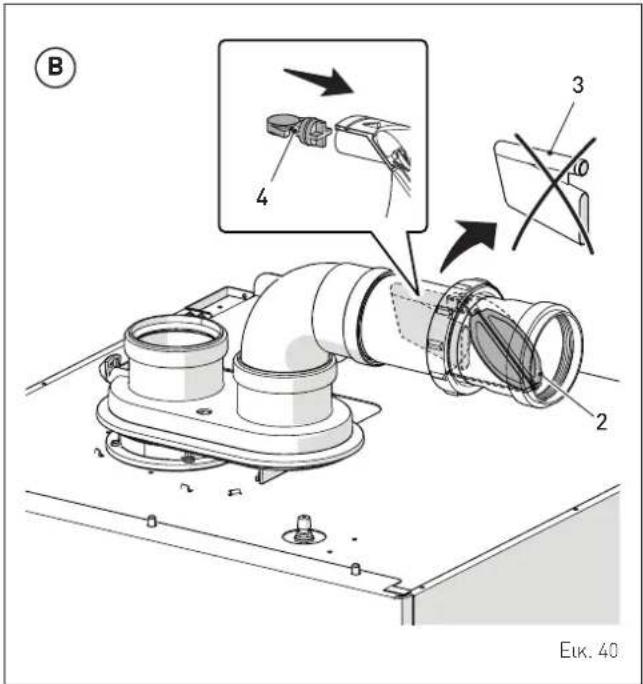

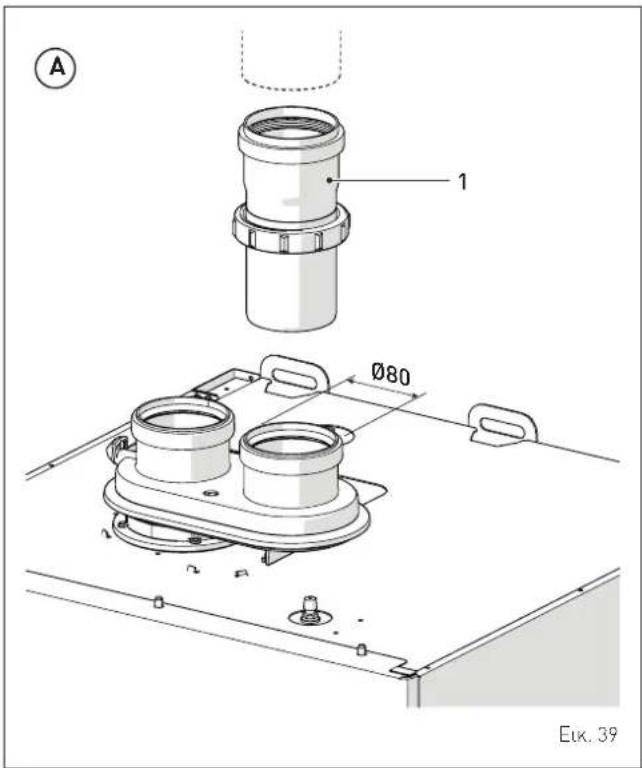

6.14.4 Χωριστοί αγωγοί (Ø 80mm) με Σετ αγωγών C(10)3. 37

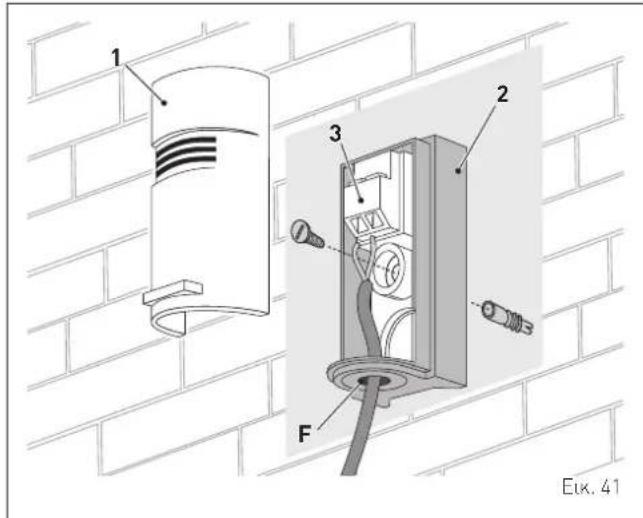

6.15 Τοποθέτηση του αισθητήρα εξωτερικής θερμοκρασίας. 38

6.16 Ηλεκτρικές συνδέσεις 38

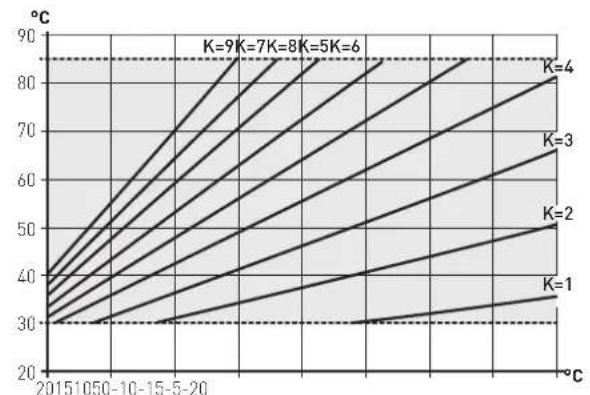

6.16.1 Αισθητήρας εξωτερικής θερμοκρασίας .... 40

6.17 Πλήρωση και εκκένωση....40

6.17.1 Ενέργειες ΠΛΗΡΩΣΗΣ.... 40

6.17.2 Ενέργειες ΕΚΚΕΝΟΣΗΣ 41

7 ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ 43

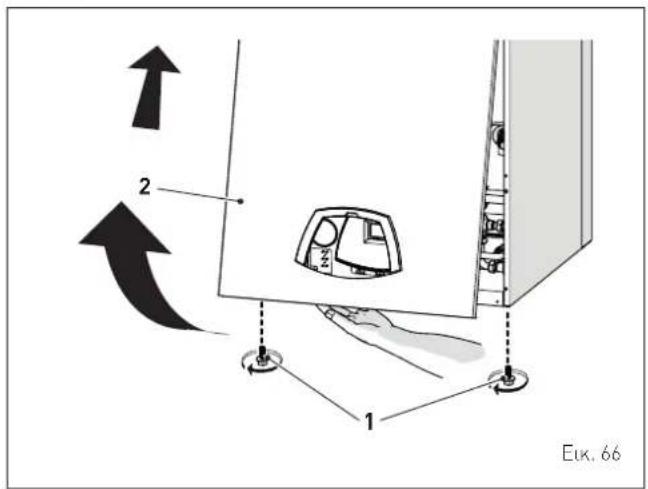

7.1 Прокатарктикёς εργασίες 43

7.2 Αντλία θερμότητας και ρύθμιση παραμέτρων ..... 43

7.3 Αρχική έναυση 43

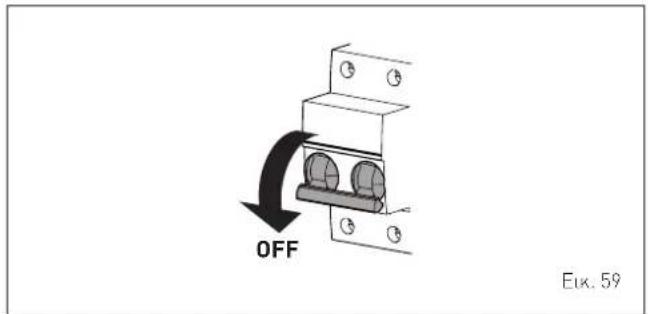

7.4 ΠροΒολή και καθορισμός παραμέτρων 44

7.5 Λίστα παραμέτρων 44

7.6 ΠροΒολή δεδομένων λειτουργίας και μετρήσεων.....46

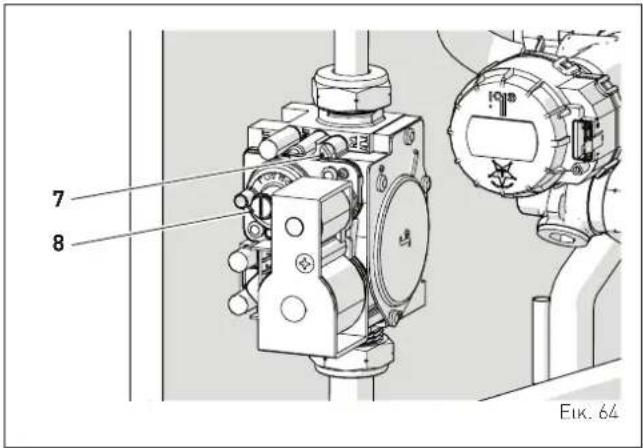

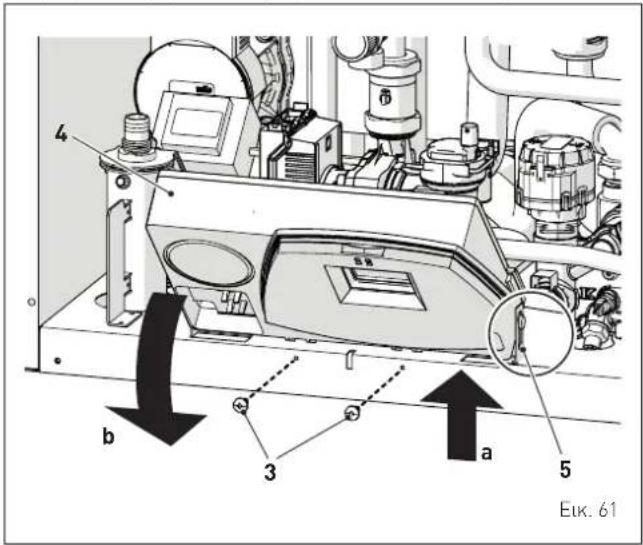

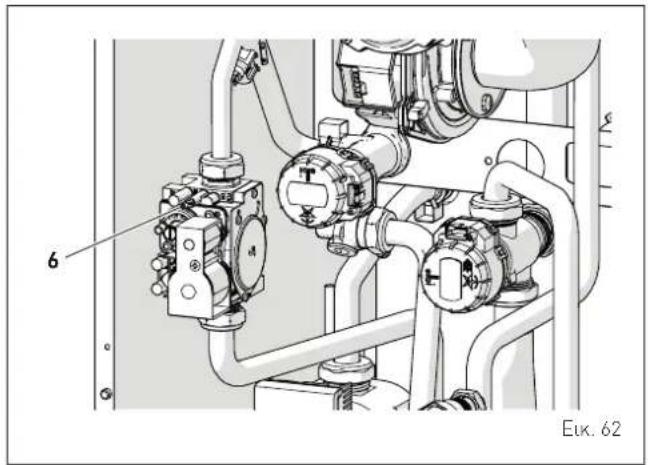

7.7 Εξακριβώσεις.... 47 7.7.1 Λειτουργία ανάλυσης καυσαερίων.... 47

7.8 Αλλαγή του αερίου που χρησιμοποιείται.... 49 7.8.1 Προκαταρκτικές εργασίες.... 50

7.9 Pùθμιση κυκλοφορητή....51

7.9.1 Ορισμός του τρόπου ρύθμισης....51

7.9.2 Εξαέρωση 51

7.9.3 Mn autómatn επανεκκίνηση 51

7.9.4 Κλείδωμα/ξεκλείδωμα πλήκτρο ..... 51

7.9.5 Ενεργοποίηση εργοστασιακών ρυθμίσεων .. 51

7.9.6 Mn autóματη επανεκκίνηση 51

8 ΣΥΝΤΗΡΗΣΗ 52

8.1 Kavoviσμοί 52

8.2 Εξωτερικός καθαρισμός .... 52 8.2.1 Καθαρισμός του περιβλήματος .... 52

8.3 Εσωτερικός καθαρισμός 52

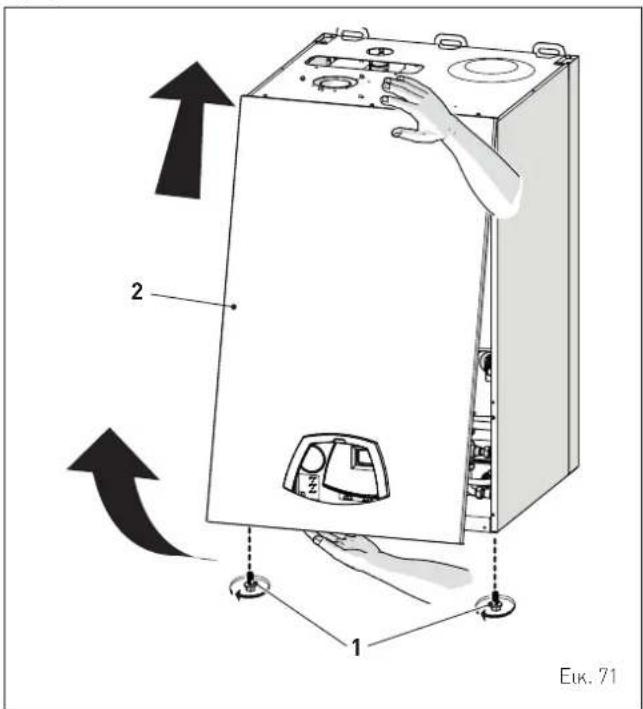

8.3.1 Αποσυναρμολόγηση των εξαρτημάτων. . . . . 52

8.3.2 Καθαρισμός του καυστήρα και του θαλάμου καύσης 53

8.3.3 Έλεγχος του πλεκτροδίου έναυσης/ανίχνευσης53 8.3.4 Εργασίες αλοκλήρωσης.... 53

8.4 'Ελεγχοι 53

8.4.1 Έλεγχος του αγωγού καυσσερίων. 53

8.4.2 Έλεγχος ανοδίου μαγνησίου.... 53

8.4.3 Έλεγχος της πίεσης του δοχείου διαστολής . 54

8.5 'Εκτακτη συντήρηση 54

8.6 Κωδικοί δυσλειτουργιών και πιθανές λύσεις ..... 54

8.6.1 Δυσλειτουργίες λέβητα (πλευρά αερίου) . . . 54

8.6.2 Zήτηση συντήρησης 55

8.6.3 Δυσλειτουργίες αντλίας θερμότητας ..... 55

8.7 Τυχόν δυσλειτουργίες και πιθανές λύσεις αντιμετώπισης του κυκλοφορητή. 56

sime 6 ΕΓΚΑΤΑΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες εγκατάστασης της συσκευής πρέπει να εκτελεστούν αποκλειστικά από την Τεχνική Υπηρεσία Sime ή από Διαπιστευμένο Προσωπικό με την ΥΠΟΧΡΕ-ΩΣΗ να φορά κατάλληλες προστασίες κατά των ατυχημάτων.

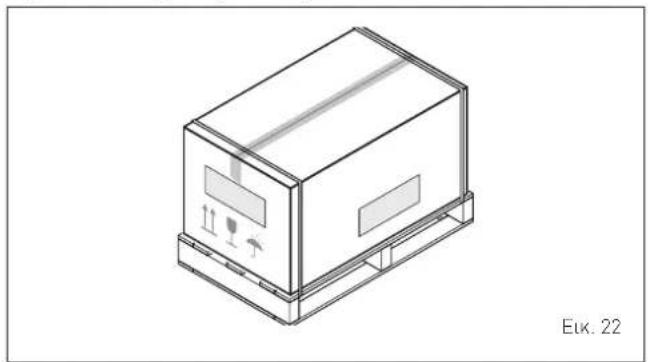

6.1 ΠαραλαΒή του προϊόντος

Οι συσκευές EDEA HYBRID PRO 25/55 παρέχονται μέσα σε ένα ενιαίο κιΒώτιο το οποίο προστατεύεται από μία συσκευασία από καρτόνι και σε ξύλινες παλέτες.

Μέσα στον πλαστικό φάκελο, ο οποίος είναι τοποθετημένος στο εσωτερικό της συσκευασίας, παρέχεται το ακόλουθο υλικό:

• Εγχειρίδιο εγκατάστασης, χρήσης και συντήρησης
• Στήριγμα επιτοίχιας τοποθέτησης του λέβητα
• Πιστοποιτικό εγγύπσης
• Πιστοποιητικό υδραυλικής δοκιμής
• Βιβλίο της εγκατάστασης
• φίλτρου Υ

ΑΠΑΓΟΡΕΥΕΤΑΙ

Na πετάτε στο περιβάλλον και να αφήνετε κοντά σε παιδιά το υλικό συσκευασίας καθώς μπορεί να αποτελέσει πιθανή πηγή κινδύνου. Πρέπει κατά συνέπεια να διατεθεί ως απόρριμμα σύμφωνα με τα όσα ορίζονται από την ισχύουσα νομοθεσία.

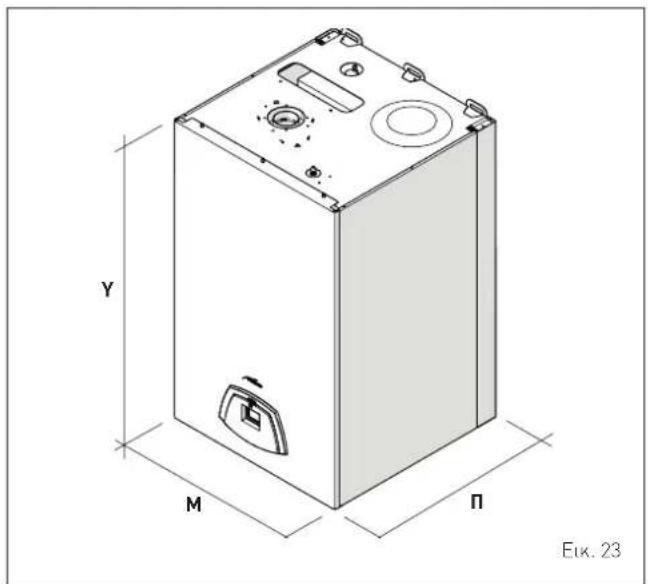

6.2 Διαστάσεις και Βάρος

Y M Π Euk. 23

Περιγραφή	EDEA HYBRID ECO EV
	25/55
M (mm) 600
Π (mm) 608
Y (mm) 950
Βάρος (kg) 85

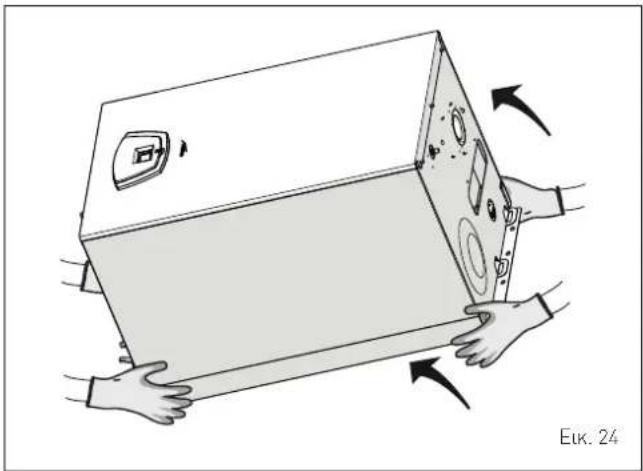

6.3 Μετακίνηση

Μόλις αφαιρεθεί η συσκευασία, η συσκευή μετακινείται χειροκίνητα γέρνοντας και ανασπκώνοντάς την, πιάνοντας τα «στερεά» μέρη, όπως τη Βάση και τη δομή, όπως φαίνεται στην εικόνα.

Για τη μεταφορά της συσκευής και την αφαίρεση της συσκευασίας πρέπει:

• va σεβαστείτε το μέγιστο Βάρος που μπορεί να σηκώσει κάθε άτομο
• va χρησιμοποιήσετε κατάλληλο εξοπλισμό πρόληψης ατυχημάτων και προστασίας.

6.4 Χώρος εγκατάστασης

Ο χώρος εγκατάστασης πρέπει να πληροί πάντα τους τεχνικούς κανονισμούς και την ισχύουσα νομοθεσία. Πρέπει να διαθέτει κατάλληλα διαστασιολογημένα ανοίγματα αερισμού, σε περίπτωση εγκατάστασης «ΤΥΠΟΥ Β». Επιπλέον, πρέπει να πραγματοποιείται με τρόπο που αποτρέπει όσο το δυνατόν περισσότερο το επίπεδο θορύΒου κατά τη λειτουργία της συσκευής.

Η ελάχιστη θερμοκρασία του χώρου εγκατάστασης ΔΕΝ πρέπει να κατέβει κάτω από τους -5 °C.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Φροντίστε να τοποθετείτε τη συσκευή σε μέρη προστατευμένα από τη συνεχή πλιακή ακτινοβολία, τις κακές καιρικές συνθήκες και το υγρό και υγρό περιΒάλλον.
• Ο εγκαταστάτης, πριν να συναρμολογήσει τη συσκευή, ΠΡΕΠΕΙ να ΒεΒαιωθεί ότι ο τοίχος μπορεί να σπκώσει το Βάρος.
• ΛάΒετε υπόψη το κώρο που είναι απαραίτητος για την δυνατότητα πρόσβασης στις διατάξεις ασφαλείας/ρύθμισης και για την εκτέλεση των εργασιών συντήρησης (βλέπε Εικ. 25).

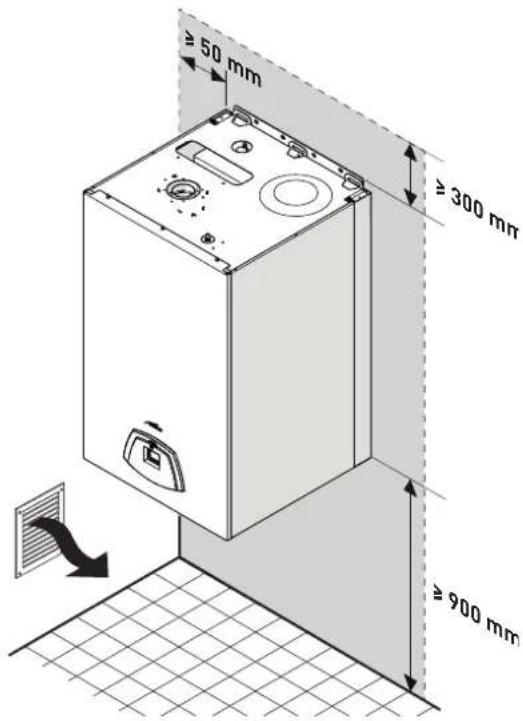

ΕΝΔΕΙΚΤΙΚΕΣ ΖΩΝΕΣ ΣΥΜΜΟΡΦΩΣΗΣ

≥ 50 mm ≥ 300 mm ≥ 900 mm

Eik. 25

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Για τιςλέΒητες με σωλήνες αποχέτευσης συνδυασμένης χρήσης, δεν είναι απαραίτητο να τηρούνται ελάχιστες αποστάσεις από τις αναφλέξιμες επιφάνειες, καθώς κατά τη διάρκεια της κανονικής λειτουργίας της λέβητας, η θερμοκρασία του σωλήνα δεν φτάνει ποτέ σε υψηλές θερμοκρασίες (η διαφορά θερμοκρασίας μεταξύ του τοίχου και του περιβάλλοντος δεν ξεπερνά ποτέ τους 60 Κ).

- Για τις λέβητες με ξεχωριστούς σωλήνες αναρρόφησης και αποχέτευσης, σε περίπτωση τοίχων αναφλέξιμων και διέλευσης, τοποθετήστε μια μονωτική προστασία μεταξύ του τοίχου και του σωλήνα αποχέτευσης καυσαερίων.

6.5 Νέα εγκατάσταση ή εγκατάσταση που αντικαθιστά άλλη συσκευή

Όταν οι λέβητες EDEA HYBRID PRO 25/55 εγκαθίστανται σε νέες εγκαταστάσεις ή αντικαθιστούν υπάρχουσες εγκαταστάσεις, συνιστάται να Βεβαιώνονται τα εξής:

- η καπνοδόχος είναι κατάλληλη για τις θερμοκρασίες των προϊόντων της καύσης, έχει υπολογιστεί και κατασκευαστεί σύμφωνα με τον Κανονισμό, είναι όσο το δυνατόν πιο ευθύγραμμη, στεγανή, μονωμένη, δεν παρουσιάζει εμφράξεις ή στενέματα και διαθέτει κατάλληλα συστήματα συλλογής και εκκένωσης των συμπυκνωμάτων

- η πλεκτρική εγκατάσταση έχει κατασκευαστεί σύμφωνα με τα ειδικά Πρότυπα και από διαπιστευμένο προσωπικό

- η γραμμή προσαγωγής του καυσίμου και η ενδεχόμενη δεξαμενή υγραερίου (G.P.L.) έχουν κατασκευαστεί σύμφωνα με τα ειδικά Πρότυπα

• το δοχείο διαστολής εξασφαλίζει την πλήρη απορρόφηση της διαστολής του υγρού που περιέχεται στην εγκατάσταση
• η παροχή και το μανομετρικό του κυκλοφορητή είναι κατάλληλα για τα χαρακτηριστικά της εγκατάστασης
• η εγκατάσταση έχει πλυθεί, είναι καθαρή από λάσπες, από κρούστες, έχει εξαερωθεί και είναι στεγανή. Για τον καθαρισμό της εγκατάστασης δείτε την ειδική παράγραφο
• σχετικά με την ύπαρξη στο δίκτυο φόρτωσης της εγκατάστασης θέρμανσης, με ευθύνη του υπεύθυνου εγκατάστασης, ενός συστήματος συγκράτησης που εμποδίζει την αναρροή μη πόσιμου νερού στο δίκτυο παροχής ύδατος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες ζημιές που προκαλούνται από μία λάθος κατασκευή του συστήματος απαγωγής καυσαερίων ή από την υπερβολική χρήση προσθέτων.

6.6 Καθαρισμός της εγκατάστασης

Πριν τοποθετήσετε τη συσκευή σε νέα κατασκευή, είτε αντικαθιστώντας μία μονάδα παραγωγής θερμότητας σε προϋπάρχουσες εγκαταστάσεις είναι πολύ σημαντικό ή απαραίτητο να κάνετε έναν προσεγμένο καθαριομό της εγκατάστασης για να αφαιρέσετε λάσπες, σκουριές, ακαθαρσίες, κατάλοιπα επεξεργασίας κλπ.

Για υπάρχουσες εγκαταστάσεις, πριν να αφαιρέσετε τον παλιό λέ- Βητα, συνιστάται:

• να προσθέσετε ένα πρόσθετο ειδικό υγρό για την αποφυγή αλά- των του νερού της εγκατάστασης
• να λειτουργήσετε την εγκατάσταση με ενεργοποιημένο το λέβητα για μερικές ημέρες
• να εκκενώσετε το ακάθαρτο νερό της εγκατάστασης και να πλύνετε μία ή περισσότερες φορές με καθαρό νερό.

Σε περίπτωση που ο παλιός λέβητας έχει ήδη αφαιρεθεί ή δεν είναι διαθέσιμος, αντικαταστήστε τον με μία αντλία για να κυκλοφορήσει το νερό στην εγκατάσταση και προχωρήστε όπως περιγράφεται παραπάνω.

Αφού ολοκληρωθεί ο καθαρισμός, πριν από την εγκατάσταση της νέας συσκευής, συνιστάται να χρησιμοποιήσετε ένα πρόσθετο στο νερό της εγκατάστασης με ένα υγρό προστασίας από διαβρώσεις και ιζήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για πρόσθετες πληροφορίες σχετικά με τον τύπο και τη χρήση των πρόσθετων απευθυνθείτε στον κατασκευαστή της συσκευής.
• Θυμίζουμε ότι ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΗ η εγκατάσταση ενός φίλτρου Υ, παρέχεται με τη συσκευή, στην επιστροφή (R) της εγκατάστασης θέρμανσης.
• Συνιστάται η εγκατάσταση ενός διαχωριστή ρύπων, που δεν παρέχεται με τη συσκευή, πριν από το φίλτρο σχήματος Υ για τη συλλογή και τον διαχωρισμό των ακαθαραιών που υπάρχουν στο σύστημα.

6.7 Επεξεργασία νερού εγκατάστασης

Για τη φόρτωση και την ενδεχόμενη συμπλήρωση της εγκατάστασης είναι καλό να χρησιμοποιείται νερό με:

• εμφάνιση: όσο το δυνατόν διαυγή
• pH: 6÷8
• σκληρότητα: < 25°f.

Εάν τα καρακτηριστικά του νερού είναι διαφορετικά από αυτά που υποδεικνύονται, συνιστάται να χρησιμοποιήσετε ένα φίλτρο ασφαλείας στη σωλήνωση μεταφοράς του νερού για να συγκρατηθούν οι ακαθαρσίες, και ένα σύστημα χημικής επεξεργασίας προστασίας από πιθανούς σχηματισμούς κρούστας και διαβρώσεων που θα μπορούσαν να επιδράσουν στην λειτουργία του λέβητα.

Εάν οι μονάδες είναι μόνο χαμηλής θερμοκρασίας συνιστάται η χρήση ενός προϊόντος που αποτρέπει τον Βακτηριδιακό πολλαπλασιασμό.

Σε κάθε περίπτωση συμβουλευτείτε και ακολουθήστε τη Νομοθεσία και τους ειδικούς Τεχνικούς Κανονισμούς που ισχύουν στην χώρα στην οποία χρησιμοποιείται η συσκευή.

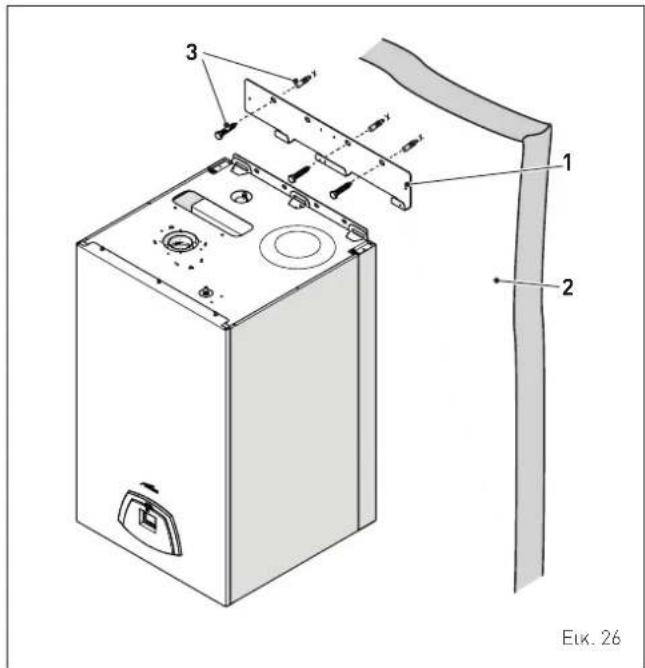

6.8 Τοποθέτηση του λέβητα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Πριν από την τοποθέτηση της συσκευής, ο εγκαταστάτης ΠΡΕΠΕΙ ΝΑ ΣΙΓΟΥΡΕΥΤΕΙ ότι ο τοίχος μπορεί να υποστηρίξει το Βάρος της συσκευής όταν είναι πλήρως φορτωμένη (περίπου 160 kg).
• Χρησιμοποιήστε όύπα διαστολής η°3 κατάλληλου τύπου και μεγέθους που μπορούν να στηρίξουν το Βάρος της συσκευής όταν είναι πλήρως φορτωμένη (circa 160 kg).
• Λάβετε υπόψη το χώρο που είναι απαραίτητος για την δυνατότητα πρόσβασης στις διατάξεις ασφαλείας/ρύθμισης και για την εκτέλεση των εργασιών συντήρησης (Βλέπε Εικ. 25).

Οι λέΒητες EDEA HYBRID PRO 25/55 φεύγουν από το εργοστάσιο εφοδιασμένοι με το στήριγμα για την τοποθέτησή τους σε συμπαγή τοίχο.

Για την τοποθέτηση:

• τοποθετήσετο στήριγμα (1) στον τοίχο (2) όπου θέλετε να εγκα- ταστήσετε το λέΒητα
• ΒεΒαιωθείτε ότι είναι οριζόντια και σημειώστε τα σημεία όπου θα ανοίξετε τις τρύπες για τα υύπα στερέωσης
• ανοίξτε τις τρύπες και τοποθετήστε τα ούπα διαστολής (3) με τα οποία πρέπει να στερεωθεί προσεκτικά το στήριγμα
• συνδέστε τον λέΒητα στο στήριγμα.

3 1 2 Etk. 26

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ύψος του λέΒητα πρέπει να επιλεγεί έτσι ώστε να καταστούν απλές οι ενέργειες αποσυναρμολόγησης και συντήρησης.

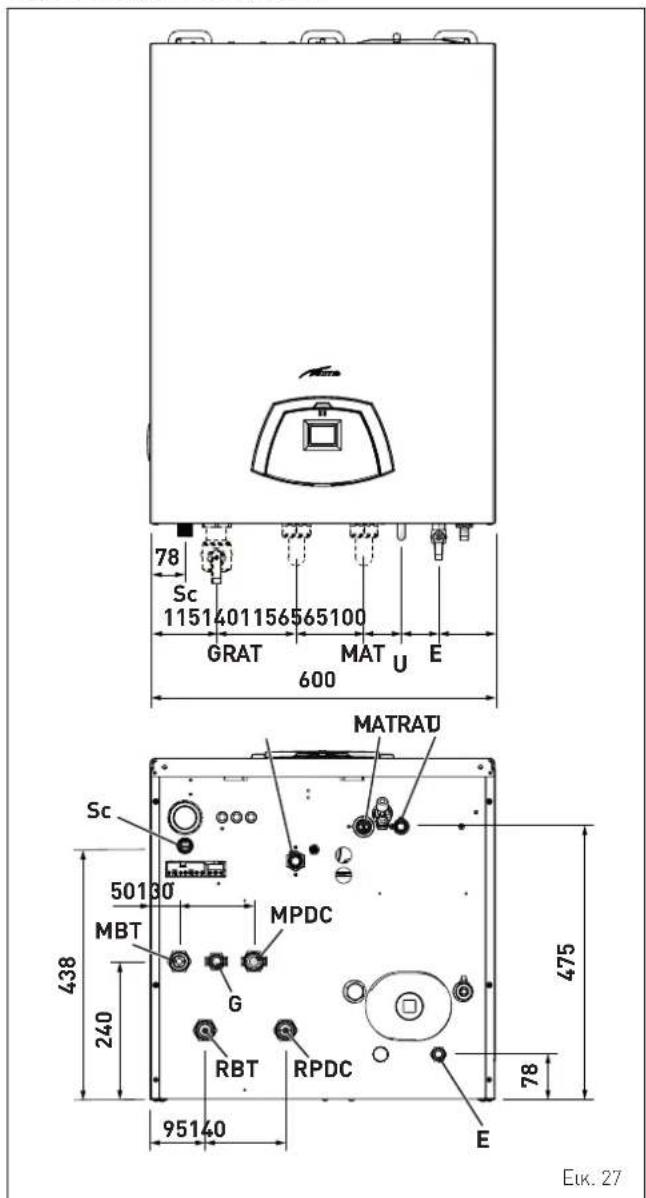

6.9 Υδραυλικές συνδέσεις

Οι υδραυλικές συνδέσεις έχουν τα καρακτηριστικά και τις διαστάσεις που αναφέρονται παρακάτω.

78 Sc 1151401156565100 GRAT MAT U E 600 MATRAD Sc 50130 MBT MPDC G RBT RPDC 438 240 95140 E 475 78 Etk. 27

Περιγραφή	EDEA HYBRID PRO 25/55
MAT - Προσαγωγή εγκατάστασης υψηλής θερμοκρασίας	3/4" G
RAT - Επιστροφή εγκατάστασης υψηλής θερμοκρασίας	3/4" G
MBT - Προσαγωγή εγκατάστασης χαμηλής θερμοκρασίας	1" G
RBT - Επιστροφή εγκατάστασης χαμηλής θερμοκρασίας	1" G
MPDC - Προσαγωγή από αντλία θερμότητας 1" G
RPDC - Επιστροφή σε αντλία θερμότητας 1" G
U - "Εξοδος νερού χρήσης 1/2" G
E - Είσοδος νερού χρήσης	1/2" G
G - Τροφοδοσία αερίου	3/4" G
Sc - Εκκένωση συμπυκνωμάτων	25 mm

ΠΡΟΣΟΧΗ

Η έξοδος κάθε εγκατεστημένης ΒαλΒίδας ασφαλείας θα πρέπει να είναι συνδεδεμένη σε ένα κατάλληλο σύστημα συλλογής και εκκένωσης μέσω κατάλληλων σωληνώσεων. Ο κατασκευαστής δεν ευθύνεται για τυχόν υπερχείλιση ή ζημιές σε ηλεκτρικές συσκευές που προκλήθηκαν από την παρέμβαση της ΒαλΒίδας ασφαλείας.

6.9.1 Υδραυλικά εξαρτήματα (προαιρετικά)

Για να διευκολύνετε την υδραυλική σύνδεση και τη σύνδεση αερίου των λεΒήτων στις μονάδες είναι διαθέσιμα τα εξαρτήματα που αναφέρονται στον πίνακα, τα οποία παραγγέλλονται χωριστά από το λέΒητα.

ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ
Σετ αντικατάστασης επιτοίχιων άλλης μάρκας	8093900
Σετ δοσομετρητή πολυφωσφορικών 8101700
Σετ επαναφόρτισης δοσομετρητή 8101710
Σετ αντλίας ανύψωσης συμπυκνωμάτων 8105302
Κιτ ανακυκλοφορίας 8102629

ΣΗΜΕΙΩΣΗ: οι οδηγίες των σετ παρέχονται μαζί με το εξάρτημα ή αναφέρονται επάνω στις συσκευασίες.

6.10 Συλλογή/εκκένωση συμπυκνωμάτων

Για τη συλλογή των συμπυκνωμάτων συνιστάται:

• να συλλέξετε σε έναν συλλέκτη τις εκκενώσεις της συμπύκνωσης της συσκευής και της απαγωγής καυσαερίων
• va proβλέψετε μία διάταξη εξουδετέρωσης
• va λάβετε υπόψη ότι η κλίση των εκροών είναι>3%.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Ο αγωγός αποστράγγισης των συμπυκνωμάτων ΔΕΝ πρέπει να τροποποιείται ή να αποφράζεται. Πρέπει να είναι στεγανοποιημένος, να έχει κατάλληλες διαστάσεις για το σιφόνι και να μην παρουσιάζει στενώσεις.
• Η απαγωγή συμπύκνωσης πρέπει να κατασκευαστεί σύμφωνα με τον ισχύοντα Εθνικό ή Τοπικό κανονισμό.
• Πριν από την πρώτη λειτουργία της συσκευής, γεμίστε τον σιφώνι με νερό και ελέγξτε τη σωστή αποχέτευση της συμπύκνωσης.
• Ελέγξε περιοδικά αν ο σωλήνας αποχέτευσης και/ή το σύστημα ουδετεροποίησης της συμπύκνωσης είναι ελεύθεροι από εμπόδια και, αν χρειαστεί, προχωρήστε στον καθαρισμό τους ανάλογα με τον τύπο της απόφραξης που διαπιστώθηκε.

ΠΡΟΣΟΧΗ

Η χρήση της συσκευής με άδειο σιφώνι μπορεί να εγκυμονεί κινδυνο δηλητηρίασης λόγω πιθανής διαρροής των καυσαερίων.

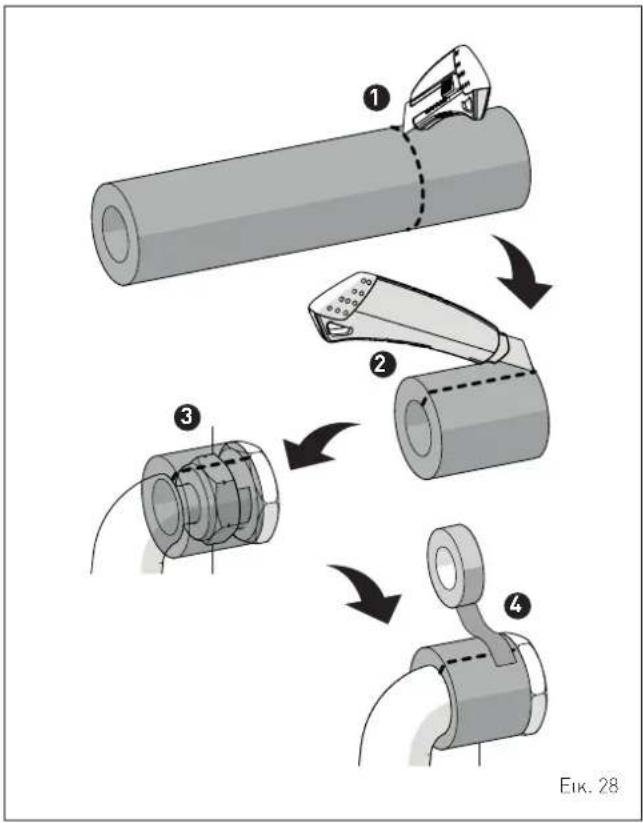

6.11 Θερμική μόνωση των σωληνώσεων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αφού ολοκληρωθούν οι εργασίες εγκατάστασης, είναι απαραίτητη η μόνωση των ακάλυπτων τμημάτων της σωλήνωσης και των ρακόρ χρησιμοποιώντας θερμικό μονωτικό σωλήνα επαρκών διαστάσεων.

① ② ③ ④ Eik. 28

6.12 Τροφοδοσία αερίου

Οι λέΒητες EDEA HYBRID PRO 25/55 φεύγουν από το εργοστάσιο προρυθμισμένοι για αέριο G20 ενώ μπορούν να λειτουργήσουν και με G31. Είναι απαραίτητη η επιλογή της παραμέτρου «01» (Βλ. « ΠροΒολή και καθορισμός παραμέτρων»), καθορίστε το σύμφωνα με τον τύπο αερίου που χρησιμοποιείται και αντικαταστήστε τα ακροφύσια (Βλ. πίνακα της παραγράφου «Εκτακτη συντήρηση»).

Σε περίπτωση μετατροπής του αερίου που χρησιμοποιείτε εκτελέστε εξ ολοκλήρου τη φάση "Αλλαγή του αερίου που χρησιμοποιείται" της συσκευής.

Η σύνδεση των λεβήτων με την τροφοδοσία του αερίου πρέπει να εκτελεστεί σύμφωνα με τους Κανονισμούς εγκατάστασης που ισχύουν στη χώρα όπου χρησιμοποιείται η συσκευή.

Πριν εκτελέσετε τη σύνδεση είναι απαραίτητο να ΒεΒαιωθείτε ότι:

• ο τύπος αερίου είναι αυτός για τον οποίο είναι προρυθμισμένη n συσκευή
• οι σωληνώσεις είναι προσεκτικά καθαρισμένες
• η σωλήνωση τροφοδοσίας αερίου έχει την ίδια ή μεγαλύτερη διάσταση από αυτήν του εξαρτήματος του λέΒητα (G 3/4") και με απώλεια φορτίου μικρότερη ή ίση με αυτήν που προβλέπεται ανάμεσα στην τροφοδοσία του αερίου και το λέΒητα.

ΠΡΟΣΟΧΗ

Μετά την πραγματοποίηση της εγκατάστασης ελέγξετε ότι οι συνδέσεις που έχουν εκτελεστεί είναι στεγανές, όπως προβλέπεται από τους Κανονισμούς εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επάνω στη γραμμή αερίου συνιστάται η χρήση ενός κα- τάλληλου φίλτρου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση μετατροπής του αερίου τροφοδοσίας, από G20 σε G31, σημειώστε το ειδικό πεδίο που υπάρχει στην ΤΕΧΝΙΚΗ ΠΙΝΑΚΙΔΑ.

G31 - 37 mbar

6.13 Εγκατάσταση της αντλίας θερμότητας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Η θέση σε λειτουργία της αντλίας θερμότητας απαιτεί τη ρύθμιση ορισμένων παραμέτρων λειτουργιών. Εάν η αντλία θερμότητας εγκατασταθεί σε δυσπρόσιτο σημείο, ρυθμίστε τις σχετικές παραμέτρους πριν την εγκαταστήσετε (για να ορίσετε τις παραμέτρους, Βλ. « Αντλία θερμότητας και ρύθμιση παραμέτρων»).

- Βεβαιωθείτε ότι έχετε εγκαταστήσει ένα φίλτρο Υ (ελέγξε την τεκμηρίωση της αντλίας θερμότητας για οδηγίες και λεπτομέρειες).

Όλα τα μοντέλα της σειράς SHP M PRO έχουν σχεδιαστεί και κατασκευαστεί για εγκατάσταση σε εξωτερικούς χώρους και επομένως συνιστώνται οι ακόλουθες προφυλάξεις:

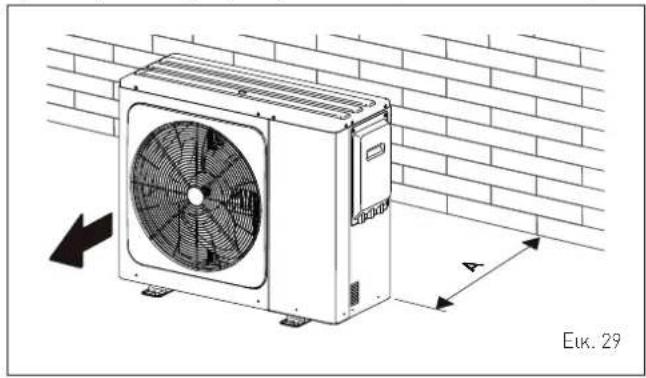

• τηρείτε τις ελάχιστες αποστάσεις σέρβις που δίνονται παρακάτω, καθώς σας επιτρέπουν να αποφύγετε φαινόμενα ανακυκλοφορίας μεταξύ της αναρρόφησης και της προσαγωγής, τα οποία μπορεί να προκαλέσουν μείωση των επιδόσεων της μονάδας ή ακόμα και διακοπή της κανονικής λειτουργίας της
• δημιουργήστε μια πλάκα (ανυψωμένη Βάση στήριξης) κατάλληλου μεγέθους για τη μονάδα. Η πλάκα, όταν η μονάδα λειτουργεί για θέρμανοη, αποτρέπει τον σχηματισμό πάγου που, με τη συσσώρευση, μπορεί να επηρεάσει τη λειτουργία του μηχανήματος
• τοποθετήστε αντικραδασμικά στηρίγματα μεταξύ του πλαισίου Βάσης και της επιφάνειας στήριξης ακόμα κι αν οι μονάδες μεταδίδουν χαμπλό επίπεδο δονήσεων στο έδαφος.

Протеινόμενοι χώροι για εγκατάσταση, Βοήθεια και συντήρηση

Υδραυλικές συνδέσεις

Οι υδραυλικές συνδέσεις πρέπει να πραγματοποιούνται σύμφωνα με τους ισχύοντες εθνικούς ή τοπικούς κανονισμούς. Οι σωλήνες μπορούν να είναι κατασκευασμένοι από χάλυβα, γαλΒανισμένο χάλυβα ή PVC και πρέπει να είναι κατάλληπου μεγέθους σύμφωνα με την ονομαστική παροχή νερού της μονάδας και τις πτώσεις πίεσης του υδραυλικού κυκλώματος. Όλες οι υδραυλικές συνδέσεις πρέπει να μονώνονται χρησιμοποιώντας υλικό μικρού πορώδους επαρκούς πάχους. Η αντλία θερμότητας πρέπει να συνδέσεται με τους σωλήνες χρησιμοποιώντας εύκαμπτους συνδέσμους.

Συνιστάται η εγκατάσταση των παρακάτω εξαρτημάτων στο υδραυλικό κύκλωμα:

• θερμόμετρα με υποδοχή για την ανίχνευση της θερμοκρασίας στο κύκλώμα
• χειροκίνητες συρταρωτές ΒαλΒίδες για την απομόνωση της αντλί- ας θερμότητας από το υδραυλικό κύκλωμα
• φίλτρο Υ, με μεταλλικό πλέγμα που δεν υπερβαίνει το 1 mm, τοποθετημένο στον σωλήνα εισόδου της αντλίας θερμότητας
• συγκρότημα φόρτωσης και ΒαλΒίδα εκκένωσης όπου χρειάζεται
• σωλήνας παράκαμψης για σύνδεση του εξαρτήματος ΜΑΤ με το εξάρτημα ΡΑΤ εάν δεν προβλέπεται εγκατάσταση ΥΨΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ (Βλ. «Υδραυλικές συνδέσεις»).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο που παρέχεται με την αντλία θερμότητας.

Ηλεκτρικές συνδέσεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν η αντλία θερμότητας Βρίσκεται σε δυσπρόσιτο σπείο, συνιστάται, κατά τη φάση της εγκατάστασης, να τοποθετηθεί ένας διακόπης «Καλοκαίρι/Χειμώνας» σε προσβάσιμο και Βολικό μέρος για τον χρήστη, προκειμένου να διευκολυνθεί η ενεργοποίηση και η απενεργοποίηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

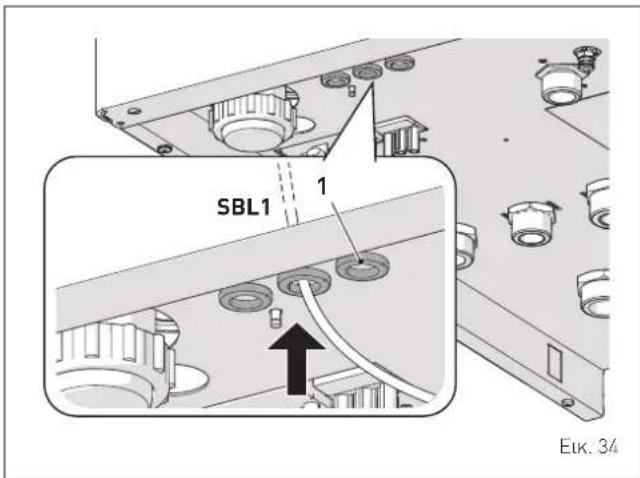

Για να συνδέσετε το καλώδιο του αισθητήρα μπόλερ (παρέχεται με την αντλία θερμότητας) στο μπλοκ ακροδεκτών, είναι protιμότερο να ΜΗΝ κόψετε το καλώδιο. Εάν είναι απαραίτητο να επιμπκύνετε το καλώδιο, είναι protιμότερο να το κόψετε όπως φαίνεται στο παρακάτω σχήμα.

ΛΕΥΚΟΙ ΣΥΝΔΕΣΜΟΙ SBL1 T5 PdC CN13 Εικ. 33

Ανάλογα με τη διαθεσιμότητα και τις διαφορετικές ανάγκες, είναι δυνατό να περάσει το καλώδιο του αισθητήρα μπόιλερ (SBL1) μέσα από μία από τις οπές (1) του λέβητα.

SBL1 1 Euk. 3/4

6.14 Απαγωγή καυσαερίων και αναρρόφηση αέρα καύσης

Τα συστήματα EDEA HYBRID PRO 25/55 πρέπει να διαθέτουν κατάλληλους αγωγούς εξαγωγής καυσαερίων και αναρρόφησης αέρα καύσης. Αυτοί οι αγωγοί θεωρούνται αναπόσπαστο μέρος του συστήματος και παρέχονται από την Sime σε ένα κιτ εξαρτημάτων που μπορείτε να παραγγείλετε ξεχωριστά από τη συσκευή ανάλογα με τους επιτρεπόμενους τύπους και τις ανάγκες της εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

• Ο αγωγός απαγωγής και το εξάρτημα της καπνοδόχου πρέπει να είναι κατασκευασμένα σύμφωνα με τους Κανονισμούς και την ισχύουσα Εθνική και τοπική Νομοθεσία της χώρας στην οποία χρησιμοποιείται η συσκευή.
• Είναι υποχρεωτική η χρήση άκαμπτων αγωγών, ανθεκτικών στη θερμοκρασία, στα συμπυκνώματα, στις μηχανικές καταπονήσεις και στεγανών.
• Μη μονωμένοι αγωγοί απαγωγής μπορεί να αποτελούν πηγές κινδύνου.
• Οι σωλήνες αποχέτευσης καυσαερίων μπορούν να κατασκευαστούν από πλαστικό, ανθεκτικό έως μια μέγιστη θερμοκρασία 120°C, ή από ανοξείδωτο χάλυβα.

Επιτρεπόμενοι τύποι εξατμίσεων και αγωγών

Απαγωγή	Περιγραφή	Ομοαξονικοί αγωγοί χωριστοί αγωγοί
		∅ 60/100 ∅ 80/125 ∅ 80 ∅ 60 ∅ 50
B23P	Αναρρόφηση αέρα καύσης από το περιβάλλον και απαγωγή καυσαερίων στον εξωτερικό χώρο.ΣΗΜΕΙΩΣΗ: άνοιγμα για αέρα καύσης (6 cm2 x kW)	X X X
B53P	Αναρρόφηση αέρα καύσης από το περιβάλλον και απαγωγή καυσαερίων στον εξωτερικό χώρο.ΣΗΜΕΙΩΣΗ: άνοιγμα για αέρΑ καύσης (6 cm2 x kW)	X X X
C(10)3	Συσκευή τύπου C συνδεδεμένη, μέσω των αγωγών της, σε μία συλλογική καπνοδόχο για περισσότερες από μία συσκευές. Άμτή η συλλογική καπνοδόχος αποτελείται από δύο αγωγούς συνδεδεμένους σε ένα τερματικό που, συγχρόνως, εισάγει εξωτερικό αέρα στον καυστήρα και εκκενώνει τα προϊόντα της καύσης στον εξωτερικό χώρο μέσω ομόκεντρων στομίων ή τα οποία Βρίσκονται αρκετά κοντά ώστε να είναι παρόμοια σε συνθήκες ανέμου.ΣΗΜΕΙΩΣΗ: ο λέβητας μπορεί να είναι τύπου C(10)3 μόνο με εξάρτημα περιγράφεται στην παράγραφο "Χωριστοί αγωγοί (∅ 80mm) με Σετ αγωγών C(10)3". Το εξάρτημα πρέπει να εγκαθίσταται μόνον όταν στον λέβητα είναι εγκατεστημένες οι χωριστές καμινάδες.ΜΗΝ το χρησιμοποιείτε όταν είναι εγκατεστημένες οι ομοαξονικές καμινάδες	X
C13	Απαγωγή καυσαερίων με ομόκεντρους αγωγούς στον τοίχο. Οι σωλήνες μπορούν να ξεκινήσουν από τον λέβητα ανεξάρτητοι, αλλά οι έξοδοι πρέπει να είναι ομόκεντρες ή αρκετά κοντά (εντός 50 cm) ώστε να υπόκεινται σε ίδιες συνθήκες ανέμου.	X X X X X
C33	Απαγωγή καυσαερίων με ομόκεντρη οροφή. Οι σωλήνες μπορούν να ξεκινήσουν από τον λέβητα ανεξάρτητοι, αλλά οι έξοδοι πρέπει να είναι ομόκεντρες ή αρκετάκοντά (εντός 50 cm) ώστε να υπόκεινται σε ιδιες συνθήκες ανέμου.	X X X
C43	Απαγωγή και αναρρόφηση σε κοινές χωριστές καπνοδόχους αλλά υποκείμενες σε ιδιες συνθήκες ανέμου.	X X X X X
C53	Απαγωγή και αναρρόφηση χωριστές σε τοίχο ή σε οροφή και σε κάθε περίπτωση σε διαφορετικές ζώνες πιέσεων.ΣΗΜΕΙΩΣΗ: η απαγωγή και η αναρρόφηση δεν πρέπει να τοποθετούνται ποτέ σε αντίθετους τοίχους.	X
C83	Απαγωγή σε μονή ή κοινή καμινάδα και αναρρόφηση από τον τοίχο.			X	X	X
C93	Απαγωγή και αναρρόφηση χωριστές σε κοινή καμινάδα. X X X
C63	Απαγωγή και αναρρόφηση κατασκευασμένες με σωλήνες εμπορίου και πιστοποιημένες χωριστά.

P: σύστημα απαγωγής καυσαερίων σχεδιασμένο για τη λειτουργία με θετική πίεση. Όλες οι μετρήσεις είναι σε ττ.

6.14.1 Ομοαξονικοί αγωγοί (Ø 60/100mm και Ø 80/125mm)

Ομοαξονικά εξαρτήματα

Περιγραφή	Κωδικός
	∅ 60/100 mm ∅	80/125 mm
Σετ ομοαξονικού αγωγου 8096250	8096253
Προέκταση M. 1000 mm 8096150	8096171
Προέκταση M. 500 mm 8096151	8096170
Κάθετη προέκταση M. 140mm με παροχή ανάλυσηςκαυσαερίων	8086950 -
Προσαρμογέας για ∅ 80/125mm	- 8093150
Πρόσθετη καμπύλη 90° 8095850	8095870
Πρόσθετη καμπύλη 45° 8095950	8095970
Κεραμίδι με άρθρωση 8091300 8091300	8091300
Τερματικό εξόδου οροφής M.1285 mm	8091205 - 8091212

Απώλειες φορτίου - Ισοδύναμα μήκη

Μοντέλο	Leq (γραμμικά μέτρα)
	60/100 mm 80/125 mm
Καμπύλη 90° 1,5 2
Καμπύλη 45° 1 1

Με ομοαξονικό αγωγό απαγωγής ∅ 60/100 mm μεγαλύτερο από 2 μέτρα, αφαιρέστε το διάφραγμα (1) στην απαγωγή καυσαερίων που είναι τοποθετημένο όπως φαίνεται στην εικόνα. Με ομοαξονικό αγωγό απαγωγής ∅ 80/125 mm μεγαλύτερο από 4 μέτρα, αφαιρέστε το διάφραγμα (1) στην απαγωγή καυσαερίων που είναι τοποθετημένο όπως φαίνεται στην εικόνα.

1 Ø60 b a Eix. 36

Ελάχιστα-Μέγιστα Μήκη

Μαντέλο	Μήκος Αγωγού ∅ 60/100				Μήκος Αγωγού ∅ 80/125
	ΜΟριζόντιο(m)		Υ Κάθετο(m)		ΜΟριζόντιο(m)		Υ Κάθετο(m)
	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.
EDEA HYBRIDPRO 25/55	-	6	1,3	8	-	12	1,2	15

6.14.2 Ξεχωριστοι αγωγοι (0 60mm και 0 80mm)

Η υλοποίηση των απαγωγών με ξεχωριστούς αγωγούς επιφέρει τη χρήση του “διαχωριστή αέρα-καυσαερίων”, που παραγγέλλονται χωριστά από το λέβητα, στον οποίο, για να ολοκληρωθεί το γκρουη απαγωγής καυσαερίων- αναρρόφησης αέρα καύσης, θα πρέπει να συνδέονται τα άλλα εξαρτήματα, που επιλέγονται μεταξύ αυτών που αναφέρονται στον πίνακα.

Χωριστά εξαρτήματα

Περιγραφή	Κωδικός
	Διάμετρος Φ60 (mm)	Διάμετρος Φ80 (mm)
Διαχωριστής αέρα-καυσαερίων (χωρίς παροχή λήψης)	8093060	-
Διαχωριστής αέρα-καυσαερίων (με παροχή λήψης)	-	8093050
Καμπύλη 90° Α-Θ (6 τεμ.)	8089921	8077450
Καμπύλη 90° Α-Θ (με υποδοχή λήψης)	8089924	-
Μείωση Α-Θ 60/80	8089923	-
Προέκταση Μ. 1000 mm (6 τεμ.)	8089920	8077351
Προέκταση Μ. 500 mm (6 τεμ.)	-	8077350
Προέκταση Μ. 135 mm (με υποδοχή λήψης)	-	8077304
Τερματικό απαγωγής στον τοίχο	8089541	8089501
Σετ ροζέτες, εσωτερική και εξωτερική	8091510	8091500
Τερματικό αναρρόφησης	8089540	8089500
Καμπύλη 45° Α-Θ (6 τεμ.)	8089922	8077451
Συλλέκτης	8091400
Κεραμίδι με άρθρωση	8091300
Τερματικό εξόδου οροφής Μ. 1390 mm	8091204
Εξάρτημα αναρρόφησης/απαγωγής Φ80/125 mm	-	8091210
Σετ αγωγών C(10)3	-	6296543

Διαχωριστής

1 2 3 4 Eik. 37

УПОМННМА:

1 Διαχωριστής με οπή ανάλυσης καυσαερίων
2 Αναρρόφηση αέρα
3 Απαγωγή καυσαερίων
4 Υποδοχή για ανάλυση καυσαερίων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Το μέγιστο συνολικό μήκος των αγωγών, το οποίο λαμβάνεται προσθέτοντας τα μήκη των σωληνώσεων αναρρόφησης και αυτά της απαγωγής, καθορίζεται από τις απώλειες φορτίου των επιμέρους εξαρτημάτων που χρησιμοποιούνται και δεν θα πρέπει να είναι μεγαλύτερο από 16,5 mm H20.
• Η συνολική έκταση για αγωγούς ∅ 80 mm δεν πρέπει σε κάθε περίπτωση να ξεπερνά τα 25 m (αναρρόφηση) + 25 m (απαγωγή) για όλους τους τύπους λεΒήτων. Για αγωγούς ∅ 60 mm, η συνολική έκταση δεν πρέπει να υπερβαίνει αντιστοίχως τα 18 m (αναρρόφηση) + 18 m (απαγωγή) για το μοντέλο EDEA HYBRID PRO 25/55, ακόμα και αν η απώλεια συνολικού φορτίου είναι μικρότερη από τη μέγιστη εφαρμόσιμη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για το μοντέλο EDEA HYBRID PRO 25/55, αν η απώλεια συνολικού φορτίου μεταξύ απαγωγής και αναρρόφησης υπερβαίνει τα 9 mmH20, αφαιρέστε το διάφραγμα απαγωγής όπως παρουσιάζεται στην «Εικ. 36».

Απώλειες φορτίου εξαρτημάτων ∅ 60 mm

Περιγραφή	Κωδικός	Απώλεια φορτίου [mm H2O]
		EDEA HYBRID PRO 25/55
		Αναρρόφηση Απαγωγή
Διαχωριστής αέρα-καυσαερίων (χωρίς παροχή λήψης)	8093060 2,5 0,5
Καμπύλη 90° Α-Θ (6 τεμ.) 80899	21 0,4 0,9
Καμπύλη 90° Α-Θ (με υποδοχή λήψης)	8089924 0,4 0,9
Καμπύλη 45° Α-Θ (6 τεμ.) 80899	22 0,35 0,7
Μείωση Α-Θ 60/80 8089923 1,5 1
Προέκταση Μ. 1000 mm (6 τεμ.)	8089920 0,4 0,9
Τερματικό απαγωγής στον τοίχο	8089541 - 1,2
Τερματικό αναρρόφησης 8089540 0,5 -
Τερματικό εξόδου οροφής Μ. 1390 mm [*]	8091204 0,8 0,1

(*) Οι απώλειες του τερματικού εξόδου οροφής κατά την αναρρόφηση περιλαμβάνονται στον συλλέκτη κωδ. 8091400.

ΣΗΜΕΙΩΣΗ: για μία σωστή λειτουργία του λέβητα είναι απαραίτητο, με την καμπύλη 90° κατά την αναρρόφηση, να διατπρείτε μία ελάχιστη απόσταση του αγωγού 0,50 m.

Απώλειες φορτίου εξαρτημάτων ∅ 80 mm

Περιγραφή Κωδικός		Απώλεια φορτίου (mm H_2O )
		EDEA HYBRID PRO 25/55
		Αναρρόφηση	Απαγωγή
Καμπύλη 90° Α/Θ	8077450	0,20	0,25
Καμπύλη 45° Α/Θ	8077451	0,15	0,15
Οριζόντια προέκταση Μ. 1000 mm	8077351	0,15	0,15
Κάθετη προέκταση Μ. 1000 mm	8077351	0,15	0,15
Επιτοίχιο τερματικό	8089501	0,10	0,25
Τερματικό εξόδου οροφής (*)	8091204	0,80	0,10
Σετ αγωγών C(10)3	6296543	-	1,2

(*) Οι απώλειες του τερματικού εξόδου οροφής κατά την αναρρόφηση περιλαμβάνονται στον συλλέκτη κωδ. 8091400.

ΣΗΜΕΙΩΣΗ: για μία σωστή λειτουργία του λέΒητα είναι απαραίτητο, με την καμπύλη 90° κατά την αναρρόφηση, να διατπρείτε μία ελάχιστη απόσταση του αγωγού 0,50 m.

6.14.3 Ξεχωριστοι αγωγοι (0 50 mm)

Ο λέβητας EDEA HYBRID PRO 25/55 είναι ρυθμισμένος για τη χρήση καμινάδων ∅ 50 mm στην απαγωγή. Για τη σωστή λειτουργία του λέβητα, πρέπει να ρυθμίζεται η παράμετρος PAR31 (επιμήκεις καμινάδες) Βάσει του μήκους των καμινάδων που έχουν τοποθετηθεί, όπως υποδεικνύεται στον πίνακα.

PAR 31	EDEA HYBRID PRO 25/55
	∅ 50 mm anaywyh	Διάφραγμα στην anaywyh
0	1 καμπύλn 90° + 6 μέτρα	va παραμείνεισυναρμολογημένο
0	1 καμπύλn 90° + 10 μέτρα	va αφαιρεθεί
2	-	-
4	1 καμπύλn 90° + 14 μέτρα	va αφαιρεθεί
6	1 καμπύλn 90° + 18 μέτρα	va αφαιρεθεί
8	1 καμπύλn 90° + 22 μέτρα	va αφαιρεθεί
10	1 καμπύλn 90° + 26 μέτρα	va αφαιρεθεί
12	1 καμπύλn 90° + 30 μέτρα	va αφαιρεθεί

ΣΗΜΕΙΩΣΗ: για να αφαιρέσετε το διάφραγμα στην απαγωγή, προ- χωρήστε όπως παρουσιάζεται στην «Εικ. 36».

Παράδειγμα υπολογισμού των απωλειών φορτίου ενός λέΒητα EDEA HYBRID PRO 25/55.

Εξαρτήματα ∅ 80 mm	Κωδικός	Ποσόπτα	Απώλεια φορτίου (mm H2O)
			Αναρρόφηση	Απαγωγή	Ολικά
Προέκταση Μ. 1000 mm (οριζόντια)	8077351	7	7 x 0,15	-	1,05
Προέκταση Μ. 1000 mm (οριζόντια)	8077351	7	-	7 x 0,15	1,05
Καμπύλες 90°	8077450	2	2 x 0,20	-	0,40
Καμπύλες 90°	8077450	2	-	2 x 0,25	0,50
Επιτοίχιο τερματικό	8089501	2	0,10	0,25	0,35
ΣΥΝΟΛΟ					3,35

(επιτρεπτή εγκατάσταση καθώς το σύνολο των απωλειών φορτίου των εξαρτημάτων που χρησιψοποιούνται είναι μικρότερο από 15 mmH2O).

600 200 120 Ø80 Ø80 180 180 380 Eik. 38

6.14.4 Χωριστοί αγωγοί (0 80mm) με Σετ αγωγών C(10)3

Ο λέΒητας EDEA HYBRID PRO 25/55 είναι προσχεδιασμένος για τη χρήση αγωγών εξόδου τύπου C(10)3 και για τη σύνδεσή του σε ένα συλλογικό σύστημα εκκένωσης, που διατηρεί μια στατική πίεση στον αγωγό εκκένωσης μεγαλύτερη από 25 Pa σε σχέση με εκείνη στον αγωγό τροφοδοσίας αέρα καύσης. Η ελάχιστη διαφορά πίεσης ανάμεσα στην έξοδο καυσαερίων και την είσοδο αέρα πρέπει να είναι -200 Pa, συμπεριλαμβανομένων των -100 Pa εξαιτίας της πίεσης του ανέμου.

Για τη σωστή λειτουργία του λέΒητα, είναι σκόπιμη η τροποποίηση ορισμένων παραμέτρων αναλόγως με την ισχύ και τον τύπο του καυσίμου με το οποίο τροφοδοτείται.

Ρυθμίστε τις παραμέτρους σύμφωνα με τον πίνακα.

Túnos	ap. Περιγραφή	Καθορισμός για EDEAHYBRID PRO 25/55
		25/55
		MEΘΑΝΙΟ LPG
PAR 09	Στροφές έναυσης - 160
PAR 21	Ελάχιση τοχύς CH/DHW 6 12
Κωδικός Σετ αγωγών C(10)3 6296543

ΣΗΜΕΙΩΣΗ: Για την τροποποίηση των παραμέτρων του πίνακα, εφαρμόστε τη διαδικασία της παραγράφου «Προβολή και καθορισμός παραμέτρων». Σε περίπτωση εγκατάστασης του σετ σε EDEA HYBRID PRO 25/55 με LPG, αντικαταστήστε το διάφραγμα της απαγωγής με εκείνο του σετ. Για την αφαίρεση του διαφράγματος στην απαγωγή, εφαρμόστε τις οδηγίες στο «Εικ. 36».

Η εγκατάσταση του εξαρτήματος Σετ Αγωγών C(10)3 (pos. 1) μπορεί να γίνει τόσο σε κάθετη (A) όσο και σε οριζόντια θέση (B).

A 1 Ø80 Etk. 39

Σε περίπτωση εγκατάστασης του εξαρτήματος σε οριζόντια θέση, απαιτείται προσοχή στην τοποθέτηση της εσωτερικής πεταλούδας, τα πτερύγια της οποίας (2) πρέπει να είναι στραμμένα προς τα πάνω, έτσι ώστε να παραμένουν κλειστά από το Βάρος τους. Επίσης, είναι αναγκαίο να αφαιρέσετε το σιφόνι (3) και να τοποθετήσετε το πώμα (4) που διατίθεται με τον εξοπλισμό.

B 4 3 2 Etk. 40

6.15 Τοποθέτηση του αισθητήρα εξωτερικής θερμοκρασίας

Ο αισθητήρας εξωτερικής θερμοκρασίας (SE) πρέπει να τοποθετείται στον τοίχο του κτιρίου που πράκειται να θερμανθεί, έχει ΒΟΡΕΙΑ ή ΒΟΡΕΙΟΔΥΤΙΚΗ έκθεση και είναι πιο συχνά εκτεθειμένος στον άνεμο, σε ύψος περίπου 2/3 του ύψους του τοίχου.

Ο αισθητήρας πρέπει να στερεωθεί σε ένα λείο τμήμα του τοίχου. Σε περίπτωση εκτεθειμένων τούβλων ή ακανόνιστων τοίχων, πρέπει να δημιουργηθεί μια περιοχή επαφής όσο το δυνατόν πιο λεία.

ΑΠΑΓΟΡΕΥΕΤΑΙ

- Τοποθετήστε τον εξωτερικό αισθητήρα κοντά σε πόρτες, παράθυρα ή κοντά σε καπναγωγούς ή άλλες πηγές θερμότητας, όπως η πλιακή ακτινοβολία.

ΤΟΠΟΘΕΤΗΣΗ

Αφού προσδιορίσετε τη θέση τοποθέτησης:

• ανοίξτε την τρύπα για το ούπα διαστολής (5x25) που παρέχεται με τον αισθητήρα και τοποθετήστε το ούπα
• αφαιρέστε το καπάκι (1) χρησιμοποιώντας ένα μικρό κατσαβίδι ή στρίΒοντας το καπάκι χωρίς υπερΒολική δύναμη

1 2 3 F Euk. 41

• χρησιμοποιήστε ένα αιχμπρό εργαλείο για να δημιουργήσετε μια τρύπα (F) στο κανάλι καλωδίου μεγέθους κατάλληλου για το διπολικό καλώδιο σύνδεσης. Το κανάλι καλωδίου πρέπει να εμποδίζει την είσοδο υγρασίας
• εισάγετε το διπολικό καλώδιο σύνδεσης στην οπή του καναλιού καλωδίου (F) που πρέπει να Βρίσκεται πάντα στην κάτω πλευρά
• στερεώστε τη Βάση του αισθητήρα (2) στον τοίχο χρησιμοποιώντας μία από τις παρεχόμενες Βίδες
• συνδέστε το διπολικό καλώδιο στους ακροδέκτες (3) μέσα στον αισθητήρα
• τοποθετήστε ξανά το καπάκι (1) στη Βάση του αισθητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Το καλώδιο διπολικής πλεκτρικής σύνδεσης στον αι- σθητήρα δεν παρέχεται.
• Μπορεί να έχει μέγιστη διατομή 1 mm, μέγιστο μήκος 30 μέτρα και δεν είναι απαραίτητο να τηρείται η πολικότητα.
• Συνιστάται η αποφυγή των αρμών αλλά, εάν είναι απαραίτητο, πρέπει να επικασσιτερώνονται και να προστατεύονται επαρκώς.
• Τυχόν αγωγοί καλωδίων σύνδεσης πρέπει να διαχωρίζονται από τα πλεκτροφόρα καλώδια (230 VAC).

6.16 Ηλεκτρικές συνδέσεις

Το καλώδιο τροφοδοσίας πρέπει να συνδεθεί σε ένα δίκτυο 230V (±10%) – 50 Hz ακολουθώντας την πολικότητα L-N και την σύνδεση της γείωσης. Στο δίκτυο πρέπει να προβλέπεται ένας μονοπολικός διακόπτης με κατηγορία υπέρβασης τάσης III, σύμφωνα με τους κανόνες εγκατάστασης.

Σε περίπτωση αντικατάστασης πρέπει να ζητήσετε το ανταλλακτικό από την Sime.

Κατά συνέπεια είναι απαραίτητες μόνον οι συνδέσεις των προαιρετικών εξαρτημάτων, που αναφέρονται στον πίνακα, τα οποία παραγγέλλονται χωριστά από τον λέΒητα.

ΠΕΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ
Καλώδιο τροφοδοσίας (ειδικό) 6329	617

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες που περιγράφονται παρακάτω πρέπει να εκτελούνται MONO από διαπιστευμένο προσωπικό.

ΠΡΟΣΟΧΗ

Πριν κάνετε τις εργασίες που περιγράφονται παρακάτω:
- τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)
- κλείστε τη Βάνα του αερίου
- προσέξτε να μην αγγίξετε ενδεχόμενα ζεστά μέρη στο εσωτερικό της συσκευής.

OFF

Eik.42

Για να διευκολύνετε την είσοδο των καλωδίων σύνδεσης των προαιρετικών εξαρτημάτων στον λέβητα:

- ξεΒιδώστε τις δύο Βίδες (1), τραΒήξτε μπροστά το μπροστινό κάλυμμα (2) και σπκώστε το για να το αποσυνδέσετε στο επάνω μέρος

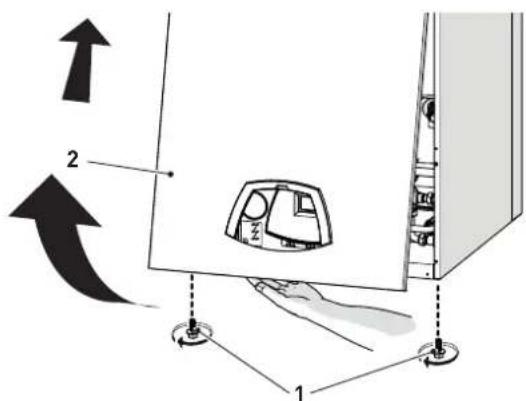

2 1 Eik. 43

• αφαιρέστε τις Βίδες (3) στερέωσης του πίνακα χειρισμών (4)
• μετακινήστε τον πίνακα (4) προς τα πάνω (a) κρατώντας τον μέσα στους πλευρικούς οδηγούς (5) μέχρι το τέλος της διαδρομής
• στρέψτε τον μπροστά (b) μέχρι να τον θέσετε σε οριζόντια θέση

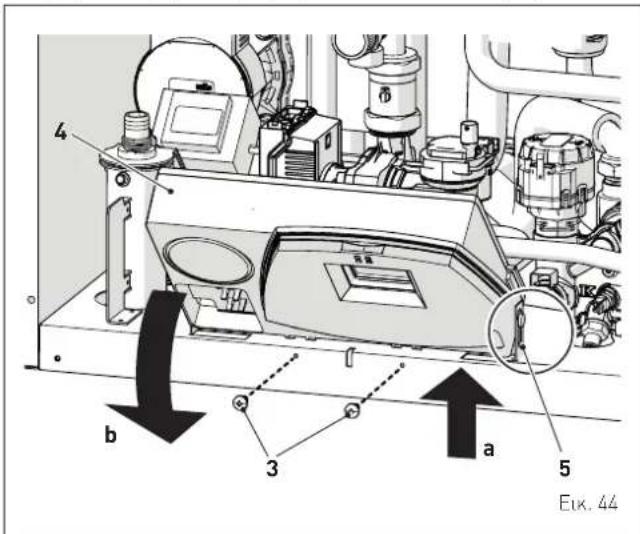

4 b 3 a 5 Eik. 44

- εισάγετε τα καλώδια σύνδεσης στο εξάρτημα συγκράτησης καλωδίων (6) και στο άνοιγμα (7) που βρίσκεται στον πίνακα χειρισμών

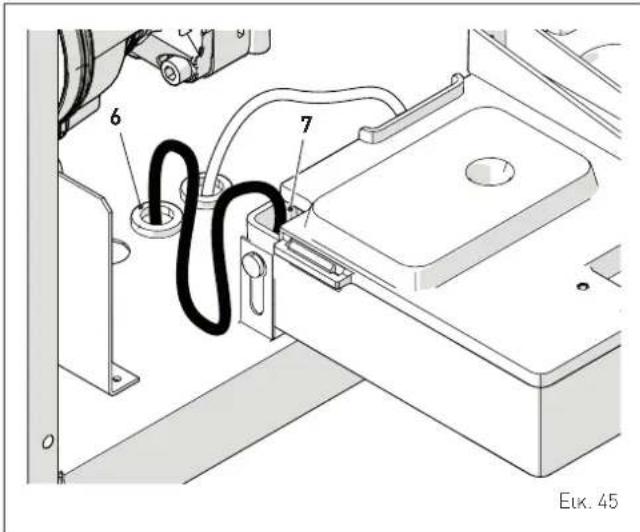

6 7 Etk. 45

- επαναφέρετε τον πίνακα (4) στην αρχική θέση και ασφαλίστε τον με τις βίδες (3) που είχατε Βγάλει προηγουμένως - συνδέστε τα καλώδια του εξαρτήματος στην κλέμα (8) σύμφωνα με όσα αναφέρονται στην πινακίδα (9).

4 9 8 TA1 6 5 TA2 4 3 SE 2 1 3 Eik. 46

- επανατοποθετήστε το μπροστινό κάλυμμα (2), ασφαλίζοντάς το με τις δύο βίδες (1)

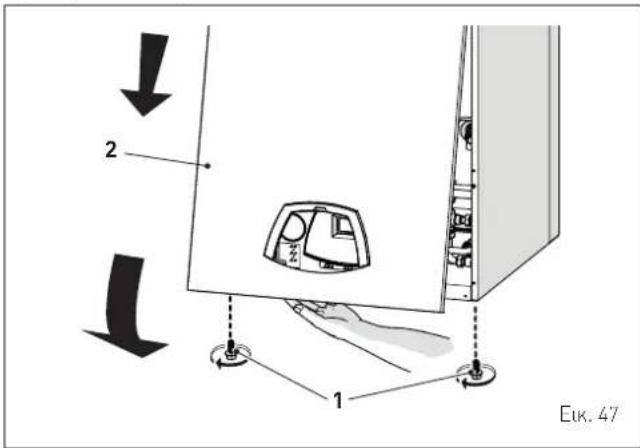

2 1 Euk. 47

- συνδέστε το καλώδιο τροφοδοσίας (10) και το καλώδιο σύνδεσης της αντλίας θερμότητας (11) στους αντίστοιχους 3 και 7 πόλους που παρέχονται

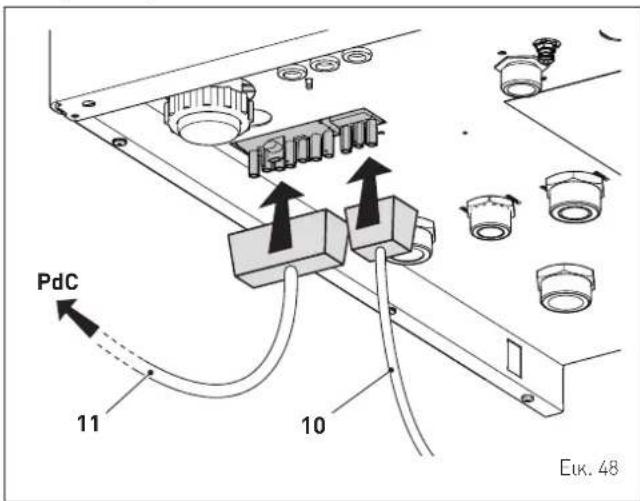

PdC 11 10 Euk. 48

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Είναι υποχρεωτικά τα ακόλουθα:

• η χρήση ενός πολυπολικού θερμομαγνητικού διακόπτη, αποζεύκτη γραμμής, συμβατού με τα Πρότυπα EN (άνοιγμα των επαφών τουλάχιστον 3 mm)
• σε περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας να χρησιμοποιείτε ΜΟΝΟ ένα ειδικό καλώδιο, με προκαλωδιωμένο συνδετήρα στο εργοστάσιο, μετά από παραγγελία του ως ανταλλακτικό και να συνδεθεί από διαπιστευμένο ειδικευμένο προσωπικό
• va συνδέσετε το καλώδιο γείωσης σε μία αποτελεσματική εγκατάσταση γείωσης (* )
• πριν από κάθε επέμβαση στο λέβητα να αποσυνδεθεί η πλεκτρική τροφοδοσία τοποθετώντας στο "OFF" το γενικό διακόπτη της εγκατάστασης.

(*) Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες Βλάβες που προκαλούνται από την απουσία γείωσης της συσκευής και από την μη τήρηση των όσων αναφέρονται στα πλεκτρικά σχέδια.

ΑΠΑΓΟΡΕΥΕΤΑΙ

Να χρησιμοποιείτε τους σωλήνες του νερού για τη γεί- ωση της συσκευής.

6.16.1 Αισθητήρας εξωτερικής θερμοκρασίας

Στο λέβητα έχει προβλεφθεί η σύνδεση ενός αισθητήρα εξωτερικής θερμοκρασίας και μπορεί να λειτουργεί έτσι με κυλιόμενη θερμοκρασία.

Αυτό σημαίνει ότι η θερμοκρασία προσαγωγής του λέΒητα μετα- Βάλλεται σε συνάρτηση της εξωτερικής θερμοκρασίας ανάλογα με την κλιματική καμπύλη που επιλέγεται μεταξύ αυτών που αναφέ- ρονται στο διάγραμμα (Εικ. 49).

Για την τοποθέτηση του αισθητηρίου εξωτερικά του κτιρίου ακολουθήστε τις οδηγίες που αναφέρονται επάνω/μέσα στη συσκευασία.

Κλιματικές καμπύλες (μόνο για κύκλωμα χαμπλής θερμοκρασίας)

Θερμοκρασία προσαγωγής

Εξωτερική θερμοκρασία

Eik. 49

εξωτερικό τK	20°C	15°C	10°C	5°C	0°C	-5°C	-10°C
0	22,0	22,0	22,0	22,0	22,0	22,0	t napáðoan °C
0,5	22,0	23,9	25,6	27,3	28,3	29,6	31,9
1	22,0	26,6	29,2	32,1	34,7	37,2	41,8

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν υπάρχει αισθητήρας εξωτερικής θερμοκρασίας, για να επιλέξετε την Βέλτιστη κλιματική καμπύλη, για τη εγκατάσταση, και κατά συνέπεια την πορεία της θερμοκρασίας προσαγωγής σε συνάρτηση με την εξωτερική θερμοκρασία, γυρίστε το διακόπτη θέρμανσης 1111 μέχρι να επιλέξετε την επιθυμπτή καμπύλη Κ, στο πεδίο Κ=0.0 ÷ Κ=9.0. Στην περίπτωση εγκατάστασης με ενδοδαπέδια θέρμανση, ρυθμίστε την κλιματική καμπύλη σε Κ=0,0 ÷ Κ=1,0 από τον πίνακα για να αποφύγετε θερμοκρασίες υψπλότερες από τις θερμοκρασίες παρέμβασης του θερμοστάτη ασφαλείας της εγκατάστασης.

6.17 Πλήρωση και εκκένωση

Πριν κάνετε τις ενέργειες που περιγράφονται παρακάτω εξακριβώστε ότι ο γενικός διακόπτης της εγκατάστασης είναι τοποθετημένος στο "ΟΝ" (ανοιχτό) για να μπορέσετε να προβάλλετε, στην οθόνη, την πίεση της εγκατάστασης κατά τη διάρκεια της πλήρωσης.

Βεβαιωθείτε ότι ο τρόπος λειτουργίας είναι "Stand-by", σε αντίθετη περίπτωση πατήστε το πλήκτρο ⓍR, για τουλάχιστον 1 δευτερόλεπτο, μέχρι να επιλέξετε αυτή τη λειτουργία.

ON

0.0 bar

Eik.50

6.17.1 Ενέργειες ΠΛΗΡΩΣΗΣ

Οι λέΒητες EDEA HYBRID PRO 25/55 είναι εξοπλισμένοι με Βάνα πλήρωσης λέΒητα/κυκλώματος θέρμανσης.

Αφαίρεση του μπροστινού καλύμματος:

- ξεβιδώστε τις δύο Βίδες (1), τραβήξτε μπροστά το μπροστινό κάλυμμα (2) και σπκώστε το για να το αποσυνδέσετε στο επάνω μέρος.

Πρώτη πλήρωση του μπόιλερ συσσώρευσης (απολύμανση)

Όταν γεμίζετε για πρώτη φορά το μπόιλερ, συνιστάται να απολυμαίνετε τόσο το μπόιλερ, όσο και το δοχείο διαστολής του νερού χρήσης.

Ενεργήστε ως εξής:

• ελέγξτε ότι η Βάνα πλήρωσης του κυκλώματος θέρμανσης (3) είναι κλειστή
• avoiξτε τη Βάνα παροχής του κυκλώματος νερού χρήσης (εάν προβλέπεται)
• ανοίξτε μία ή περισσότερες Βάνες ζεστού νερού για να γεμίσει το κύκλωμα ζεστού νερού με νερό και υγρό απολύμανσης τροφίμων (ΑΠΟΛΥΜΑΝΣΗ) τηρώντας τις οδηγίες χρήσης που παρέχονται με το προϊόν
• κλείστε τις βάνες ζεστού νερού
• αδειάστε το μπόιλερ σύμφωνα με τις οδηγίες της ενότητας Ενέργειες ΕΚΚΕΝΩΣΗΣ
• όταν ολοκληρωθεί η εκκένωση, κλείστε τη Βάνα εκκένωσης του μπόιλερ (5)
• επαναλάβετε τις διαδικασίες πλήρωσης μόνο με νερό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για τα μοντέλα με δεξαμενή αποθήκευσης

Αν ο λέβητας δεν είναι παροχή πλεκτρικού ρεύματος για περίπου 1 μήνα ή περισσότερο (για παράδειγμα, κατά τη διάρκεια μιας περιόδου των διακοπών) στην πρώτη θέση ΜΠΟΡΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙ ΤΑ ΥΓΓΕΙΝΗΣ ΚΥΚΛΩΜΑ ΥΓΕΙΑ.

Κύκλωμα θέρμανσης:

1 3 5 Euk. 52

• ανοίξτε τους κρουνούς προσαγωγής και επιστροφής και τις ΒαλΒίδες εξαέρωσης που Βρίσκονται στα πιο ψηλά σημεία της εγκατάστασης

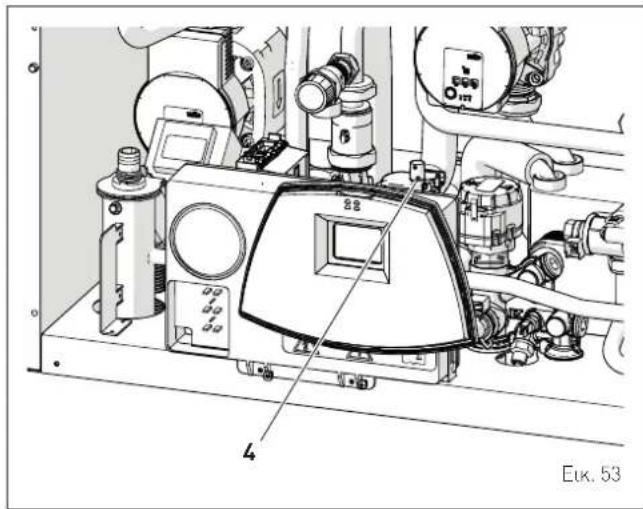

• λασκάρετε το πώμα της αυτόματης ΒαλΒίδας εξαέρωσης (4)
• avoiξτε τη Βάνα παροχής του κυκλώματος θέρμανσης (εάν προ- Βλέπεται)
• avoiξτε τη Βάνα πλήρωσης (3)
• γεμίστε μέχρι να Βγει νερό από τις ΒαλΒίδες εξαέρωσης και ξανακλείστε τις
• συνεχίστε τη φόρτωση μέχρι να φθάσετε στην πίεση του 1-1,2 bar που αναφέρεται στην οθόνη [1]
• κλείστε τη βάνα πλήρωσης (3)
• ελέγξτε ότι στην εγκατάσταση δεν υπάρχει αέρας εξαερώνοντας όλα τα θερμαντικά σώματα και το κύκλωμα στα διάφορα ψηλά σημεία της εγκατάστασης
• εκτελέστε τη διαδικασία απαέρωσης που περιγράφεται στην ενότητα «Λειτουργία απαέρωσης αντλίας θερμότητας»

ΣΗΜΕΙΩΣΗ: για μία πλήρη εξαέρωση της εγκατάστασης, συνιστά- ται να επαναλάβετε περισσότερες φορές τα προαναφερόμενα.

• ελέγξε την πίεση που αναφέρεται στην οθόνη και, εάν είναι απαραίτητο, ολοκληρώστε την πλήρωση μέχρι να διαβάσετε την σωστή τιμή πίεσης
• κλείστε το πώμα της αυτόματης ΒαλΒίδας εξαέρωσης (4)
• γεμίστε το σιφόνι αποσυνδέοντας από αυτό τον σωλήνα ή χρησιμοποιώντας την παροχή λήψης καυσαερίων.

Επανατοποθετήστε το μπροστινό κάλυμμα του λέβητα συνδέοντάς το στο επάνω μέρος, ωθώντας το μπροστά και ασφαλίζοντάς το σφίγγοντας τις Βίδες (1) που αφαιρέσατε προηγουμένως.

6.17.2 Ενέργειες ΕΚΚΕΝΩΣΗΣ

Κύκλωμα νερού χρήσης (μπόιλερ συσσώρευσης):

• κλείστε τη Βάνα παροχής του κυκλώματος νερού χρήσης (προβλέπεται στην εγκατάσταση)

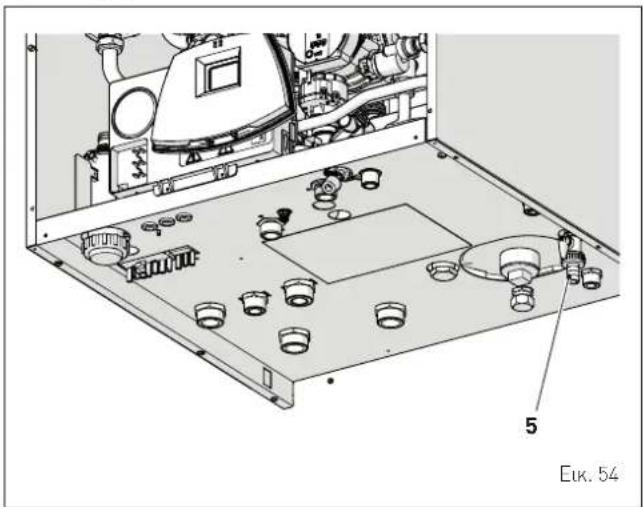

• Συνδέστε μία ελαστική σωλήνα στη Βάνα εκκένωσης μπόιλερ (5) και ανοίξτε την
• όταν ολοκληρωθεί η εκκένωση, κλείστε τη Βάνα εκκένωσης του μπόιλερ (5).

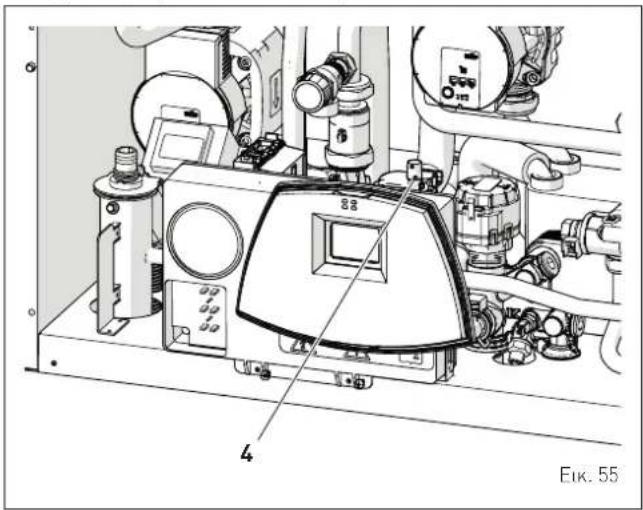

• λασκάρετε το πώμα της αυτόματης ΒαλΒίδας εξαέρωσης (4)
• κλείστε τις Βάνες προσαγωγής και επιστροφής του κυκλώματος θέρμανσης (προβλέπεται στην εγκατάσταση)

• ελέγξτε ότι η Βάνα πλήρωσης (3) είναι κλειστή
• συνδέστε μία ελαστική σωλήνα στη ΒαλΒίδα εκκένωσης λέβητα (6) και ανοίξτε την
• όταν ολοκληρωθεί η εκκένωση, κλείστε τη Βάνα εκκένωσης του λέΒητα (6)
• κλείστε το πώμα της αυτόματης ΒαλΒίδας εξαέρωσης (4).

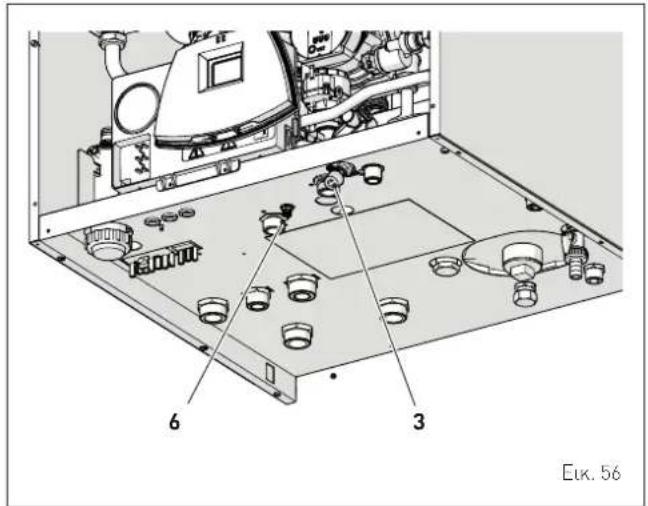

6 3 Euk. 56

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κάθε φορά που τα συστήματα/κυκλώματα που εξυπηρετούνται από τη συσκευή αδειάζουν, έστω και μερικώς, είναι ΥΠΟΧΡΕΩΤΙΚΟ να ξαναγεμίζετε ή να συμπληρώνετε ακολουθώντας ολόκληρη τη διαδικασία που περιγράφεται στην ενότητα «Ενέργειες ΠΛΗΡΩΣΗΣ», συμπεριλαμβανομένης της λειτουργίας αυτόματης απαέρωσης.

7.1 Прокатарктикές εργασίες

ΠΡΟΣΟΧΗ

• Σε περίπτωση που είναι απαραίτητο να έχετε πρόσβαση στις ζώνες που βρίσκονται στο κάτω μέρος της συσκευής, ΒεΒαιωθείτε ότι οι θερμοκρασίες των εξαρτημάτων ή των σωληνώσεων της εγκατάστασης δεν είναι υψηλές (κίνδύνος εγκαυμάτων).
• Πριν να κάνετε τις ενέργειες αποκατάστασης της εγκατάστασης θέρμανσης φορέστε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΒεΒαιωθείτε ότι έχετε κάνει την πλεκτρική καλωδίωση με την αντλία θερμότητας.

Πριν να θέσετε σε λειτουργία τη συσκευή ελέγξτε ότι:

• ο τύπος αερίου είναι αυτός για τον οποίο έχει παραχθεί η συσκευή
• οι βάνες παροχής του αερίου, της θερμικής εγκατάστασης και της υδραυλικής εγκατάστασης είναι ανοιχτές
• ο ρότορας του κυκλοφορητή γυρίζει ελεύθερα
• το σιφόν έχει γεμίσει.

7.2 Αντλία θερμότητας και ρύθμιση παραμέτρων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για περισσότερες πληροφορίες σχετικά με τη λειτουργία των πλήκτρων της μονάδας ελέγχου, Βλ. Πίνακας ελέγχου αντλίας θερμότητας (τοπικός).

Για να αποκτήσετε πρόσβαση στις παραμέτρους της αντλίας θερμότητας, εκτελέστε τις ακόλουθες ενέργειες:

-патóste to plňktro目
- μετακινηθείτε με το πλήκτρο ▼μέχρι να φτάσετε στην «Τεχνική Υπηρεσία» και πατήστε το πλήκτρο ←
- χρησιμοποιήστε τα πλήκτρα ▲και γνα να εισάγετε τον κωδικό πρόσβασης "234"
- πατήστε το πλήκτρο ← για επιβεΒαιωση

Είναι δυνατή η κύλιση μεταξύ των διαφόρων παραμέτρων με τα Βέλη ▲ και ▼

Κατά τη φάση ΠΡΩΤΗΣ ΘΕΣΗΣ ΣΕ ΛΕΙΤΟΥΡΓΙΑ του συστήματος, ελέγξτε ότι οι παράμετροι που έχουν ρυθμιστεί στην αντλία θερμότητας αντιστοιχούν σε αυτές που υποδεικνύονται στον παρακάτω πίνακα.

Παράμετρος	Τύπος Περιγραφή Τιμή
6.1	ΘΕΡΜΟΣΤΑΤΗΣΧΩΡΟΥ	Τύπος θερμοστάτηχώρου	MIA ZΩΝΗ
1.1 ΛΕΙΤΟΥΡΓΙΑ ΖΝΧ		Ενεργοποίηση ήαπενεργοποίηση τηςλειτουργίας ΖΝΧ	SI
1.4 ΑΝΤΛΙΑ ΖΝΧ		Ενεργοποίηση ήαπενεργοποίηση τηςλειτουργίας αντλίας ΖΝΧ	SI
1.6 dΤ5_ΟΝ		Η διαφοράθερμοκρασίας για τηνεκκίνηση της αντλίαςθερμότητας	5 °C
7.20 ΛΕΙΤΟΥΡΓΙΑ ΤΒΗ		Ενεργοποίηση ήαπενεργοποίηση τηςλειτουργίας ΤΒΗ (TANKBOOSTER HEATER)	OXI

Αφού ρυθμίσετε τις παραμέτρους της αντλίας θερμότητας, ελέγ- ξτε ότι η λειτουργία ΓΡΗΓΟΡΟΥ ΖΝΧ έχει ρυθμιστεί στο OFF. Για να το κάνετε αυτό, εκτελέστε τις ακόλουθες ενέργειες:

-патήστε το πλήκτρο
- πατήστε το στοιχείο «ΖΕΣΤΟ ΝΕΡΟ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ (ΖΝΟΧ)»
- πατήστε το στοιχείο «ΓΡΗΓΟΡΟ ΖΝΧ» και επιβεβαιώστε με το πλήκτρο ←
- πατήστε το πλήκτρο Φγια να ρυθμίσετε τη λειτουργία ΓΡΗΓΟ- ΡΟΥ ΖΝΧ στο OFF

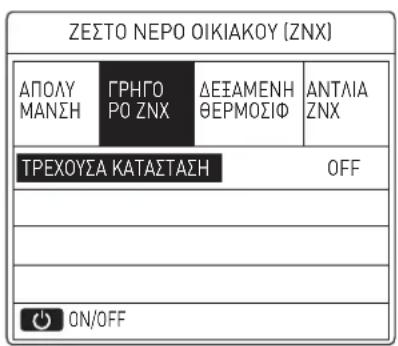

ZEŠTO NEPO OIKIAKOY (ZNX) ΑΠΟΛΥ ΓΡΗΓΟ ΔΕΞΑΜΕΝΗ ΘΕΡΜΟΣΙΦ ΑΝΤΛΙΑ ΜΑΝΣΗ ΡΟ ΖΝΧ ΘΕΡΜΟΣΙΦ ΖΝΧ ΤΡΕΧΟΥΣΑ ΚΑΤΑΣΤΑΣΗ OFF ON/OFF

Eik. 57

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λειτουργία ΓΡΗΓΟΡΟΥ ΖΝΧ ισχύει ΜΟΝΟ όταν η «ΤΡΕΧΟΥΣΑ ΚΑΤΑΣΤΑΣΗ» έχει ρυθμιστεί σε ΕΝΕΡΓΟ και ισχύει ΜΟΝΟ για μία φορά αφού έχει ρυθμιστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν η αντλία θερμότητας «SHP M PRO» έχει εγκατασταθεί με το πτερύγιο στραμμένο προς το NOTO, προσέξτε το PAR 3.3 το οποίο θα πρέπει να αυξηθεί στη μέγιστη τιμή του 35°C (το προεπιλεγμένο σύνολο τιμών είναι 25°C).

7.3 Αρχική έναυση

Αφού πραγματοποιήσετε τις προκαταρκτικές ενέργειες, για να θέσετε σε λειτουργία το λέβητα:

- τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "ΟΝ" (ανοιχτό)

ON Eik. 58

- θα προβληθεί ο τύπος αερίου για τον οποίο είναι Βαθμονομημένος ο λέβητας "nG" (μεθάνιο) ή "LG" (υγραέριο GPL), στη συνέχεια ι ισχύς. Στη συνέχεια θα εξακριβωθεί η σωστή εκπροσώπηση των συμβόλων και τέλος στην οθόνη θα προβληθεί " - - "

1.1 bar

• η πίεση εγκατάστασης, εν ψυχρώ, η οποία αναφέρεται στην οθόνη, είναι μεταξύ 1 και 1,2 bar
• πατήστε το πλήκτρο Ⓧ R μία φορά για τουλάχιστον 1 δευτερά- λεπτο για να επιλέξετε τη «λειτουργία ΧΕΙΜΩΝΑΣ» ✉. Στην οθόνη θα εμφανιστεί η τιμή του αισθητήρα παράδοσης που εντοπίστηκε εκείνη τη στιγμή

* 38°C L1 bar

7.4 Προβολή και καθορισμός παραμέτρων

Για να μπείτε στο μενού παραμέτρων:

- από την επιλεγόμενη λειτουργία (π.χ. ΧΕΙΜΩΝΑΣ)

* 38°C L1 bar

• γυρίστε τους διακόπτες θέρμανσης 1111 kαι νερού χρήσης κπ στο μέγιστο
• πατήστε ταυτόχρονα τα πλήκτρα+ και – [\~ 5s) μέχρι να εμφανιστεί στην οθόνη το «PAR 01» (αριθμός παραμέτρου) και η καθορισμένη τιμή (0÷4) (δείτε τον πίνακα στην ενότητα «Εκτακτη συντήρηση»)

2 PAR 01

• πατήστε το πλήκτρο + για να τρέξετε τη λίστα των παραμέτρων κατ' αὐξουσα σειρά και στη συνέχεια—για να τρέξετε τη λίστα κατά φθίνουσα σειρά
  ΣΗΜΕΙΩΣΗ: το συνεχόμενο πάτημα των πλήκτρων +ο —επιτρέπει τη γρήγορη κύλιση.
• αφού επιτευχθεί η επιθυμητή παράμετρος πατήστε το πλήκτρο OR, για \~ 3 δευτερόλεπτα, για να την επιβεβαιώσετε και μπείτε έτοι στην καθορισμένη τιμή, η οποία θα αναβοσβήνει στην οθό- νη, και θα μπορέσετε να την τροποποιήσετε

3 PAR 01

• για να τροποποιήσετε την τιμή, στο επιτρεπτό πεδίο, πατήστε τα πλήκτρα +, για να την αυξήσετε, ή —, για να τη μειώσετε.
• αφού εντοπιστεί η επιθυμητή τιμή, πατήστε το πλήκτρο Oregon για να την επιβεβαιώσετε.

Αφού ολοκληρωθούν όλες οι τροποποιήσεις των τιμών των σχετικών παραμέτρων και για να Βγείτε από το μενού παραμέτρων, πατήστε ταυτόχρονα, για \~5 δευτερόλεπτα, τα πλήκτρα + και— μέχρι να προβληθεί π αρχική οθόνη.

Επανατοποθετήστε τα κουμπιά θέρμανσης 1111 kαι ZNX στην αρχική θέση (η οποία καθορίζει το σημείο ρύθμισης θέρμανσης και ZNX).

* 38°C 11 bar

7.5 Λίστα παραμέτρων

Túnoç	ap. Περιγραφή Πεδίο		Μονάδα μέτρησης	Βήμα	Προκαθοριαμένο
ΔΙΑΜΟΡΦΩΣΗ
PAR 01	Ισχύς λέβητα kW	0 = 25 kW (G20)6 = 25 kW (G31)	- 1 0
PAR	02	Παραγωγή Ζεστού Νερού Χρήσης	7 = Edea Hybrid	-	1
PAR 05		Διάρκεια σε λεπτά για αίτημα ΥΨΗΛΗΣ θερμοκρασίας, σε λειτουργία εναλλαγής (ταυτόχρονα αιτήματα)	0 .. 180 MIN 1 45
PAR 06		Διάρκεια σε λεπτά για αίτημα ΧΑΜΗΛΗΣ θερμοκρασίας, σε λειτουργία εναλλαγής (ταυτόχρονα αιτήματα)	0 .. 180 MIN 1 0
PAR	07	Ενσωμάτωση απόψυξης αντλίας θερμότητας	0 .. 30	°C/min	1
PAR 08		Διόρθωση τιμής αισθητήρα εξωτερικής θερμοκρασίας	-5 .. +5	°C 1 0
PAR	09	Αριθμός στροφών ανεμιστήρα έναυσης	80 .. 160	RPMx25	1
ΝΕΡΟ ΧΡΗΣΗΣ - ΘΕΡΜΑΝΣΗ
PAR	10	Όριο Αντιπαγωτικής Προστασίας	0 .. +10	°C	1
PAR 11		Όριο αντιπαγωτικής προστασίας αισθητήρα εξωτερικής θερμοκρασίας--- = Απενεργοποιημένο	-9 .. +5	°C 1 -2
PAR	12	Κλίση ράμπας έναυσης κατά τη θέρμανοη	0 .. 200	-	1
PAR	13	Ρύθμιση Ελάχιστης θερμοκρασίας θέρμανοης	20 .. PAR 14	°C	1
PAR	14	Ρύθμιση Μέγιστης θερμοκρασίας θέρμανοης	PAR 13 .. 80	°C	1
PAR	15	Μέγιστη ισχύς θέρμανοης	0 .. 100	%	1
Túnos	ap. Periyraφή Peðio		Movaða μέτρησης	Bñμα	Prokovoripujevo
PAR 16		Xpóvoc kaθuatéρnαnc kleisimatoç kukloforptn	0..99 sec.x 10 1 3
PAR 17		Kaθuatéρnαnc Everyopoinanç Kukloforptn Θéρμavon	0..60 sec.x 10 1 0
PAR 18		Kaθuatéρnαnc Evausnç ek veou θερμavon	0..60	λenntá	1
PAR 19	Púθμοπ Neroù xρnαnc me Poúmetro	0 = Aneveryopoinuèvo1 = Everyopoinuèvo	-1 1
PAR 20		Meγιατn iαxúc verou xρnαnc	0..100	%	1
PAR 21		Eλάχιατn iαxúc Θéρμavnç/veou xρnαnc (premix)	0..100% 1 0
PAR 22	Everyopoinan proθéρμavnç verou xρnαnc	0 = OFF1 = ON	-1 0
PAR 23	Λeitoupyikónta eξωterików pele 1	0 = δεν xρnaiuopoiεiαι1 = aponakruaμèvn duasletouryia NO2 = aponakruaμèvn duasletouryia NC3 = nlektrobalbida zówncs4 = autómatn nllrpoan5 = zhtnan procs eξωterikó6 = kukloforptn's avakukloforpiac7 = Balbida zówncs me OT8 = deüteroc kukloforptn's9 = diaxερion antliaic θερmótntac movo yia TSP2 = 710 = Kalokaíri/Xeimwvas11 = aïtnua ZNX [ZNX ON me pele ON]12 = aïtnua TA2 [TA2 ON me pele ON]	-	-9
PAR 24	Λeitoupyikónta eξωterików pele 2	0 = δεν xρnaiuopoiεiαι1 = aponakruaμèvn duasletouryia NO2 = aponakruaμèvn duasletouryia NC3 = nlektrobalbida zówncs4 = autómatn nllrpoan5 = zhtnan procs eξωterikó6 = kukloforptn's avakuklloforpiac7 = Balbida zówncs me OT8 = deüteroc kukloforptn's9 = diaxερion antliaic θερmótntac movo yia TSP2 = 610 = diaxερion Balbida xamnl's θερmokpaiaics11 = aïtnua ZNX [ZNX ON me pele ON]12 = aïtnua TA2 [TA2 ON me pele ON]	-	-	10
PAR 25		Λeitoupyikónta Boθntikoú θερmostátn Xώρου	0 = deüteroc θερmostátnc Xώρου1 = Θερmostátnc Xώρου antinayωtikoú2= veró xρnαnc aneveryopoinuèvo	-1 0
PAR 26		Kaθuatéρnαnc everyopoinanç Hlektrobaναc Zówncs / Deüterou Kukloforptn	0..99 lentà 1 1
PAR 28		Kaθuatéρnαnc ekkivnons Boθbeiac λéBnta keotou verou aikian's xρnαnc	0..180	Sec	1
PAR 30		Meγιατn θερmokpaia vper ou xρnαnc	10..67	°C	1
PAR 31		Maκριές καμνάδες	0..50	-	1
PAR 32		Autómatn evallayn se eξωterikó aiobhtnra pou xρnaiuopoiεiαι wcaiothntrae eisodou auotnmaoc. Kentrikl leitouryia leBnta: katástaon allayn s θερmokpaiaes to xeiwva yia (kaθoriasmves xρvocs ota 30 lentà).	0..45	°C	1
PAR 33		Autómatn evallayn se eξωterikó aiobhtnra pou xρnaiuopoiεiαι wcaiothntrae eisodou auotnmaoc. Kentrikl leitouryia leBnta: katástaon allayn s θερmokpaiaes to kalokaíri yia (kaθoriasmves xρvocs ota 30 lentà).	0..45	°C	1
PAR 35	Ψηφιακός/avaloyikóc presooatanc	0 = presooatanc vperou1 = metabótns piesnc vperou2 = metabótns piesnc vperou (mòvo probohl tnc piesnc)	-1 1
PAR 39		Eλάχιατn taxúnta nlektroviKO u kukloforptn	20..100	%	1
PAR 40		Taxúnta HlektrovniKO u Kukloforptn	-- = Kaμia puθμionAU = Autómatn 30..100PM = PAR39..100%	%	10
PAR 41		ΔT Prosoaywn/Eniotropn nlektroviKO u kukloforptn	10..40% 1 20
PAR 42		Enioy ofelous antliaic θερmótntac n leBnta	-20..30	°C	-
PAR 43		Kaθuatéρnαnc everyopoinanç Boθbeiac leBnta antliaic θερmótntac	1..180	λenntá	-
PAR 47		Εξανaykaumos kukloforptn eykatástaan (mòvo otn xeiemriv l eitouryia)	0 = Aneveryopoinuèvo1 = Everyopoinuèvo	-1 0
RESET (EPANEKKINHZH)
PAR 48		Enavekkivnon Prokaborioμèvww Parapérrow Eykatastátn	0..1-1 0

Σε περίπτωση ΒλάΒης/δυσλειτουργίας στην οθόνη θα προβληθεί η ένδείξη "ALL" και ο αριθμός της δυσλειτουργίας Π.χ.: "ALL 04" (Δυσλειτουργία Αισθητήρα Νερού Χρήσης).

ALL 04 L1 bar

Πριν την αποκατάσταση της Βλάβης:

- αφαιρέστε την πλεκτρική τροφοδοσία από τη συσκευή τοποθετώντας τον γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)

OFF Eik. 59

- клείστε προσεκτικά τη Βάνα παροχής του καυσίμου.

Αποκαταστήστε τη ΒλάΒη και Βάλτε και πάλι σε λειτουργία τον λέ- Βητα.

ΣΗΜΕΙΩΣΗ: όταν στην οθόνη μαζί με τον αριθμό δυσλειτουργίας παρουσιάζεται και η ένδειξη RESET (Βλέπε εικόνα), αφού αποκαταστήσετε τη ΒλάΒη είναι απαραίτητο να πατήσετε το πλήκτρο R για περίπου 3 δευτερόλεπτα, για να θέσετε και πάλι σε λειτουργία τη συσκευή.

ALL 06 RESET 10 bar

7.6 ΠροΒολή δεδομένων λειτουργίας και μετρήσεων

Αφού τεθεί σε λειτουργία ο λέβητας είναι δυνατόν, ο εξουσιοδο- τημένος τεχνικός, να προβάλλει τα δεδομένα λειτουργίας και τις μετρήσεις προχωρώντας ως εξής:.

από την ένδειξη λειτουργίας της συγκεκριμένης στιγμής (ΧΕΙΜΩΝΑΣ κλοΚΑΙΡΙ):

* 38°C 18°C 1.1bar 1.1bar

- θέστε τους διακόπτες θέρμανσης 1111 και νερού χρήσης λ* στο ελάχιστο

- πατήστε ταυτόχρονα, για περισσότερο από 3 δευτερόλεπτα, τα πλήκτρα + και -.

00 PAR 0

Από τη θέση αυτή υπάρχουν 2 πιθανότητες:

- πατώντας το πλήκτρο + μπορείτε να διατρέξετε τον κατάλογο των «πληροφοριών (PAR)» και των «μετρήσεων (PARc)». Η κύλιση θα γίνει διαδοχικά

- - PAR 1 0.0 PAR ⊂ 0

- Πατώντας το πλήκτρο — μπορείτε να εμφανίσετε το ιστορικό «συναγερμοί που έχουν προκύψει» (PARa)

- μόλις μεταβείτε στις προΒολές, προχωρήστε με τα πλήκτρα - ή +

- αφού ολοκληρωθουν οι προβολές των σχετικών τιμών, για να Βγείτε από το μενού, πατήστε το πλήκτρο ⏻R μέχρι να προΒληθεί η αρχική οθόνη.

38°C 18°C 1.1 bar 1.1 bar

Επανατοποθετήστε τα κουμπιά θέρμανσης 1111 kαι ZNX ά στην αρχική θέση (η οποία καθορίζει το σημείο ρύθμισης θέρμανσης και ZNX).

ΠΙΝΑΚΑΣ ΠΡΟΒΟΛΗΣ ΠΛΗΡΟΦΟΡΙΩΝ

Túnoç	ap. Περιγραφή Πεδίο		Μονάδα μέτρησης	Βήμα
PAR 00	ΠροΒολή έκδοσης sw
PAR 01		ΠροΒολή αισθητήρας εξωτερικής θερμοκρασίας	-9..99°C 1
PAR 02		ΠροΒολή θερμοκρασίας αισθητήρα προσαγωγής	-9..99°C 1
PAR 03	Αισθητήρας καπναερίων	-9..99	°C	1
PAR 04		ΠροΒολή θερμοκρασίας αισθητήρα νερού χρήσης	-9..99°C 1
PAR 05		ΠροΒολή Βοηθητικού αισθητήρα AUX	-9..99°C 1
PAR 06		ΠροΒολή πραγματικού SET της θερμοκρασίας θέρμανσης	Παρ. 13 ... Παρ. 14	°C 1
PAR 07		ΠροΒολή επιπέδου ισχύος	0..99%	1
PAR 08		ΠροΒολή παροχής ρούμετρου	0..99 l/min 0.1
PAR 09		ΠροΒολή ανάγνωσης μετατροπέα πίεσης νερού	0..99 bar 0.1
PAR 10		ΠροΒολή τρέχοντος αριθμού στροφών ανεμιστήρα	0..99	RPM x 100

ΠΙΝΑΚΑΣ ΠΡΟΒΟΛΗΣ ΜΕΤΡΗΣΕΩΝ

Túnoç	ap. Περιγραφή	Πεδίο	Μονάδα μέτρησης	Βήμα
PAR	c0	Συνολικός αριθμός ωρών λειτουργίας λέΒητα	0 .. 99 h x 1000	0,1, από 0,0 έως 9,9, 1, από 10 έως 99
PAR	c1	Συνολικός αριθμός ωρών λειτουργίας καυστήρα	0 .. 99 h x 1000	0,1, από 0,0 έως 9,9, 1, από 10 έως 99
PAR	c2	Συνολικός αριθμός ανάμματος καυστήρα	0 .. 99 h x 1000	0,1, από 0,0 έως 9,9, 1, από 10 έως 99
PAR	c3	Συνολικός αριθμός δυσλειτουργιών	0 .. 99 x 1 1
PAR	c4	Συνολικός αριθμός προσβάσεων παραμέτρων εγκαταστάτη "ALL"	0 .. 99 x 1 1
PAR	c5	Συνολικός αριθμός προσβάσεων παραμέτρων OEM	0 .. 99 x 1 1
PAR	c6	υπολειπόμενος χρόνος για την επόμενη συντήρηση	1 .. 199 μήνες 1

ΠΙΝΑΚΑΣ ΑΛΑΡΜ/ΒΛΑΒΩΝ ΠΟΥ ΕΧΟΥΝ ΠΑΡΟΥΣΙΑΣΤΕΙ

Túnoç	ap. Περιγραφή
PAR	A0	Τελευταία δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί
PAR	A1	Προτελευταία δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί
PAR	A2	Τρίτη από το τέλος δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί
PAR	A3	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως
PAR	A4	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως
PAR	A5	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως
PAR	A6	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως
PAR	A7	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως
PAR	A8	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως
PAR	A9	Δυσλειτουργία/ΒλάΒn που έχει παρουσιαστεί προηγουμένως

7.7 Εξακριβώσεις

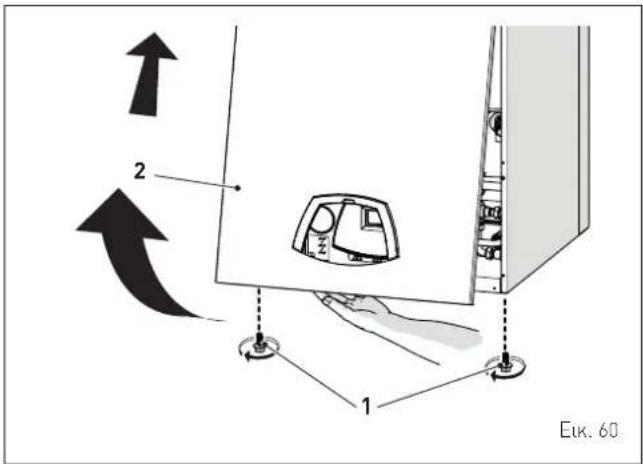

7.7.1 Λειτουργία ανάλυσης καυσαερίων

Η λειτουργία ανάλυσης καυσαερίων είναι χρήσιμη για τον εξειδικευμένο τεχνικό συντήρησης ώστε να εξακριβώσει την πίεση τροφοδοσίας, για να εντοπίσει τις παραμέτρους καύσης και για να μετρήσει την απόδοση καύσης που απαιτείται από την ισχύουσα νομοθεσία.

Η διάρκεια αυτής της λειτουργίας είναι 15 λεπτά και για να την ενεργοποιήσετε ενεργήστε ως εξής:

- εάν το κάλυμμα (2) δεν έχει ἡδη αφαιρεθεί, ξεΒιδώστε τις δύο Βίδες (1), τραβήξτε μπροστά το μπροστινό κάλυμμα (2) και σπκώστε το για να το αποσυνδέσετε στο επάνω μέρος του

2 1 Etk. 60

• αφαιρέστε τις Βίδες (3) στερέωσης του πίνακα χειρισμών (4)
• μετακινήστε τον πίνακα (4) προς τα πάνω (a) κρατώντας τον μέσα στους πλευρικούς οδηγούς (5) μέχρι το τέλος της διαδρομής
• στρέψτε τον μπροστά (b) μέχρι να τον θέσετε σε οριζόντια θέση

4 b 3 a 5 Eik. 61

• κλείστε τη Βάνα του αερίου
• λασκάρετε τη βίδα της υποδοχής "πίεση τροφοδοσίας" (6) και συνδέστε ένα μανόμετρο

• avoiξτε τη Βάνα του αερίου
• τροφοδοτήστε πλεκτρικά το λέβητα τοποθετώντας τον γενικό διακόπτη στο "ΟΝ" (ενεργοποιημένο)

ON Eik. 63

• πατήστε το πλήκτρο ⓍR, για τουλάχιστον 1 δευτερόλεπτο, μέχρι να επιλέξετε τη λειτουργία "ΚΑΛΟΚΑΙΡΙ"
• πατήστε, ταυτόχρονα, τα πλήκτρα Ⓗ R και +, για \~ 10 s, για να ξεκινήσετε την διαδικασία, μέχρι να προβληθεί στην οθόνη η ένδειξη "Η" σταθερή και τα σύμβολα και και να αναβοσβήνουν

H i i bar

• πατήστε το πλήκτρο + για να λειτουργήσετε το λέβητα στη μέγιστη ισχύ "Ηί" και εξακριΒώστε στο μανόμετρο ότι η τιμή πίεσης τροφοδοσίας του αερίου είναι σωστή. Ανιχνεύστε τα δεδομένα καύσης και μετρήστε την απόδοση καυσίμου.
• ελέγξτε ότι η πίεση του αερίου τροφοδοσίας είναι σύμφωνα με τον πίνακα που τίθεται παρακάτω

Túnoç aεpiou G20 G31
Πίεση [mbar] 20 37

- μετρήστε το CO₂ και βεβαιωθείτε ότι αντιστοιχεί στην τιμή που αναφέρεται στον πίνακα. Αν δεν αντιστοιχεί, χρησιμοποιήστε τη «βίδα ρύθμισης CO 2 (ρυθμιστής)» (7), της ΒαλΒίδας αερίου, για να ρυθμίσετε τη μέτρηση ώστε να αντιστοιχεί στην ένδειξη CO₂ του πίνακα. Εκτελέστε τυχόν άλλες απαραίτητες μετρήσεις.

EDEA HYBRID ECO EV	CO_2 (G20) CO	2 (G31)
	Qmax(% ± 0,2)	Qmax(% ± 0,2)
25/55	9,2 10,2

7 8 Eik. 64

- πατήστε το πλήκτρο — για να λειτουργήσει ο λέβητας στην ελάχιστη ισχύ "Lo". Στην οθόνη προβάλλεται η ένδειξη "Lo" σταθερή και τα σύμβολα και να αναΒοσθήνουν

111. Lo Li bar

- μετρήστε το CO₂ και ΒεΒαιωθείτε ότι αντιστοιχεί στην τιμή που αναφέρεται στον πίνακα. Αν δεν αντιστοιχεί, χρησιμοποιήστε τη «Βίδα ρύθμισης CO 2 στην ελάχιστη ισχύ (offset)» (8), της Βαλ-Bίδας αερίου, για να ρυθμίσετε τη μέτρηση ώστε να αντιστοιχεί στην ένδειξη CO₂ του πίνακα. Εκτελέστε τυχόν άλλες απαραίτητες μετρήσεις.

EDEA HYBRID ECO EV	CO_2 (G20) CO	z (G31)
	Qmax(% ± 0,2)	Qmax(% ± 0,2)
25/55	9,2 10,2

- πατήστε το πλήκτρο Ⓧ R για να Βγείτε από τη "Διαδικασία Ανάλυσης Καυσαερίων". Στην οθόνη θα προβληθεί η θερμοκρασία του νερού προσαγωγής του λέΒητα

* 38°C L1 bar

- αποσυνδέστε το μανόμετρο, κλείστε με προσοχή την υποδοχή πίεσης (6), επαναφέρατε τον πίνακα εντολών στην αρχική θέση και επανατοποθετήστε το μπροστινό κάλυμμα [2].

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση ετήσιου ελέγχου της συσκευής, το μέγιστο ΚΟ πρέπει να είναι κάτω από 700 ppm (0% O2). Εάν π τιμή του ΚΟ είναι υψηλότερη, προχωρήστε σε συντήρηση.

7.8 Αλλαγή του αερίου που χρησιμοποιείται

Τα μοντέλα EDEA HYBRID PRO 25/55 μπορούν να μετατραπούν από λειτουργία G20 σε λειτουργία G31 εγκαθιστώντας το "Kit ακροφυσίων για G31", το οποίο πρέπει να παραγγελθεί ξεχωριστά από τον λέΒητα, και τροποποιώντας το "PAR 01" όπως αναφέρεται στον πίνακα.

EDEA HYBRID ECO EV	G31
	Κωδικός κιτ PΑR 01
25/55	5185153 6

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες που περιγράφονται παρακάτω πρέπει να εκτελούνται MONO από διαπιστευμένο προσωπικό.

ΠΡΟΣΟΧΗ

Πριν κάνετε τις εργασίες που περιγράφονται παρακάτω:

• τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)
• κλείστε τη Βάνα του αερίου
• προσέξτε να μην αγγίξετε ενδεχόμενα ζεστά μέρη στο εσωτερικό της συσκευής.

OFF

Eik. 65

7.8.1 Прокатарктикёς εργασίες

Για να κάνετε τη μετατροπή:

- ξεΒιδώστε τις δύο Βίδες (1), τραΒήξτε μπροστά το μπροστινό κάλυμμα (2) και σπκώστε το για να το αποσυνδέσετε στο επάνω μέρος

2 1 Eik. 66

- ξεΒιδώστε τις οκτώ Βίδες (3) και Βγάλτε το καπάκι (4)

- ξεβιδώστε την Βίδα (5) και Βγάλτε την πλακέτα (6)

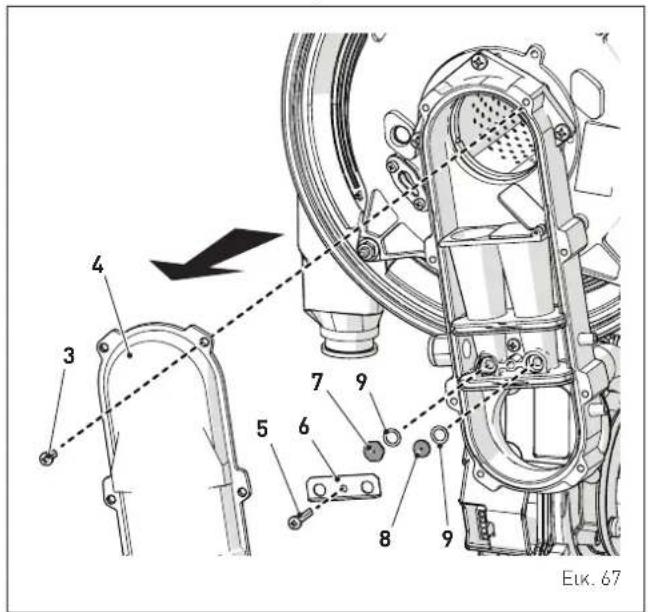

4 3 5 6 7 9 8 9 Eik. 67

• αντικαταστήστε τα δύο διαφοροποιημένα ακροφύσια (7) και (8) και τα σχετικά ο-ríng στεγανότητας (9) με αυτά που παρέχονται με το σετ μετατροπής. Η διαφοροποίποη της μορφής της κεφαλής των ακροφυσίων αποτρέπει την αντιστροφή κατά την φάση τοποθέτποης
• επανατοποθετήστε την πλακέτα (6) και το καπάκι (4) ενεργώντας με την αντίστροφη σειρά από αυτήν που περιγράφηκε προηγουμένως
• μπείτε στις παραμέτρους εγκαταστάτη και τροποποιήστε την παράμετρο PAR 01 Βάσει της ισχύος και του αερίου που χρησιμοποιείται, όπως υποδεικνύεται στον πίνακα της παραγράφου « Έκτακτη συντήρηση»

- εφαρμόστε τη διαδικασία που περιγράφεται στην παράγραφο «Λειτουργία ανάλυσης καυσαερίων» για να ρυθμίσετε ωστά τη ΒαλΒίδα για τη χρήση του καινούργιου αερίου και στη συνέχεια επανατοποθετήστε το μπροστινό κάλυμμα, (2) ασφαλίζοντάς το με τις δύο Βίδες (1).

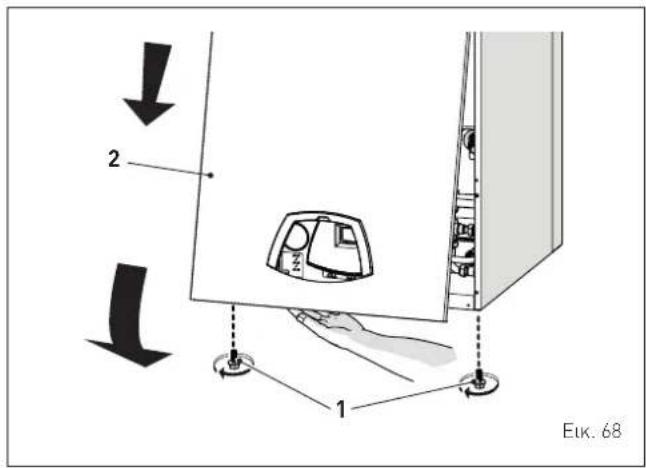

2 1 Etk. 68

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η μετατροπή πρέπει να γίνεται MONO από Διαπιστευμένο Ειδικευμένο Προσωπικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση μετατροπής του αερίου τροφοδοσίας, από G20 σε G31, σημειώστε το ειδικό πεδίο που υπάρχει στην ΤΕΧΝΙΚΗ ΠΙΝΑΚΙΔΑ.

G31 - 37 mbar X

7.9 Ρύθμιση κυκλοφορητή

1 2 4 3 Etk. 69

7.9.1 Ορισμός του τρόπου ρύθμισης

Η επιλογή του τρόπου ρύθμισης και των αντίστοιχων χαρακτηριστικών καμπυλών γίνεται δεξιόστροφα και επιτυγχάνεται με την ακόλουθη διαδικασία::

- πατήστε το πλήκτρο ελέγχου (4) για λίγο (περίπου 1 δευτερόλεπτα). Οι σχετικές λυχνίες LED θα υποδεικνύουν τον τρόπο ρύθμισης (2) και τις ρυθμισμένες χαρακτηριστικές καμπύλες κάθε φορά. (3).

Ο παρακάτω πίνακας δείχνει τους πιθανούς συνδυασμούς και τη σημασία τους.

Αριθμός πιέσεων πλήκτρου ελέγχου (4)	Ένδειξη λυχνιών	Τρόπος ρύθμισης	Χαρακτηριστική καμπύλη
1		Σταθερός αριθμός στροφών	II
2		Σταθερός αριθμός στροφών	I
3		Μεταβλητή διαφορική πίεση Δρ-ν	III
4		Μεταβλητή διαφορική πίεση Δρ-ν	II
5		Μεταβλητή διαφορική πίεση Δρ-ν	I
6		Σταθερή διαφορική πίεση Δρ-ς	III
7		Σταθερή διαφορική πίεση Δρ-ς	II
8		Σταθερή διαφορική πίεση Δρ-ς	I
9		Σταθερός αριθμός στροφών	III

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πιέζοντας 9 φορές το πλήκτρο ελέγχου (4) αποκαθίσταται η αρχική ρύθμιση (σταθερός αριθμός στροφών / καρακτηριστική καμπύλη III).

7.9.2 Εξαέρωση

Η λειτουργία εξαέρωσης της αντλίας ενεργοποιείται κρατώντας πατημένο παρατεταμένα (3 δευτερόλεπτα) το πλήκτρο ελέγχου (4) και εξαερίζει αυτόματα την αντλία.

Αυτή η λειτουργία δεν επηρεάζει το σύστημα θέρμανσης.

7.9.3 Mn autóματη επανεκκίνηση

Η μη αυτόματη επανεκκίνηση ενεργοποιείται παώντας παρατεταμένα (5 δευτερόλεπτα) το πλήκτρο ελέγχου (4) και ξεκλειδώνει την αντλία όταν χρειάζεται (π.χ. μετά από παρατεταμένες περιόδους άδράνειας κατά τη θερινή περίοδο).

7.9.4 Κλείδωμα/ξεκλείδωμα πλήκτρο

Το κλείδωμα του πλήκτρου ενεργοποιείται πιέζοντας παρατεταμένα (8 δευτερόλεπτα) το πλήκτρο ελέγχου (4) και κλειδώνει τις ρυθμίσεις του κυκλοφορητή. Το κλείδωμα του πλήκτρου προστατεύει από ακούσιες ή μη εγκεκριμένες τροποποιήσεις στον κυκλοφορητή.

7.9.5 Ενεργοποίηση εργοστασιακών ρυθμίσεων

Η εργοστασιακή ρύθμιση ενεργοποιείται πιέζοντας και κρατώντας πατημένο το πλήκτρο ελέγχου (4) απενεργοποιώντας την αντλία. Με την επανεκκίνηση, η αντλία λειτουργεί με την εργοστασιακή ρύθμιση (κατάσταση παράδοσης).

7.9.6 Mn autómatn επανεκκίνηση

Όταν ανιχνεύεται εμπλοκή, ο κυκλοφορητής επιχειρεί αυτόματη επανεκκίνηση.

Αν ο κυκλοφορητής δεν τίθεται αυτόματα σε λειτουργία:

• ενεργοποιήστε τη μη αυτόματη επανεκκίνηση πατώντας το πλήκτρο ελέγχου (4) για 5 δευτερόλεπτα και, στη συνέχεια, αφήστε το
• η λειτουργία επανεκκίνησης ενεργοποιείται για μέγιστη διάρκεια 10 λεπτών
• οι λυχνίες LED αναβοσβήνουν η μία μετά την άλλη δεξιόστροφα.

Μετά την επανεκκίνηση, η ένδειξη LED δείχνει τις προηγουμένως καθορισμένες τιμές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να σταματήσετε, πατήστε το πλήκτρο ελέγχου (4) για 5 δευτερόλεπτα.

ΠΡΟΣΟΧΗ

Αν το πρόβλημα δεν λυθεί, επικοινωνήστε με το Κέντρο Υποστήριξης.

8.1 Κανονισμοί

Για μία αποτελεσματική και ομαλή λειτουργία της συσκευής σας συμβουλεύουμε να αναθέσετε ως Χρήστες σε έναν Επαγγελματικά εξουσιοδοτημένο και διαπιστευμένο Τεχνικό την περιοδική ΕΤΗΣΙΑ, συντήρησή της.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Οι εργασίες που περιγράφονται παρακάτω πρέπει να εκτελούνται MONO από διαπιστευμένο προσωπικό με την ΥΠΟΧΡΕΩΣΗ να φορά κατάλληλες προστασίες κατά των ατυχημάτων.
• Βεβαιωθείτε ότι οι θερμοκρασίες των εξαρτημάτων ή των σωληνώσεων της εγκατάστασης δεν είναι υψηλές (κίνδυνος εγκαυμάτων).

ΠΡΟΣΟΧΗ

Πριν κάνετε τις εργασίες που περιγράφονται παρακάτω:

• τοποθετήστε το γενικό διακόπτη της εγκατάστασης στο "OFF" (κλειστό)
• κλείστε τη Βάνα του αερίου
• προσέξτε να μην αγγίξετε ενδεχόμενα ζεστά μέρη στο εσωτερικό της συσκευής.

OFF

Euk. 70

8.2 Εξωτερικός καθαρισμός

8.2.1 Καθαρισμός του περιβλήματος

Για τον καθαρισμό του περιβλήματος χρησιμοποιήστε ένα πανί Βρεγμένο με νερό και σαπούνι ή με νερό και οινόπνευμα σε περίπτωση επίμονων λεκέδων.

ΑΠΑΓΟΡΕΥΕΤΑΙ

n хрòn λειαντικών προϊόντων.

8.3 Εσωτερικός καθαρισμός

8.3.1 Αποσυναρμολόγηση των εξαρτημάτων

Για να μπείτε στα εσωτερικά μέρη του λέΒητα:

- ξεβιδώστε τις δύο Βίδες (1), τραΒήξτε μπροστά το μπροστινό κάλυμμα (2) και σπκώστε το για να το αποσυνδέσετε στο επάνω μέρος

2 1 Eik. 71

• αφαιρέστε τις Βίδες (3) στερέωσης του πίνακα χειρισμών (4)
• μετακινήστε τον πίνακα (4) προς τα πάνω (a) κρατώντας τον μέσα στους πλευρικούς οδηγούς (5) μέχρι το τέλος της διαδρομής
• στρέψτε τον μπροστά (b) μέχρι να τον θέσετε σε οριζόντια θέση

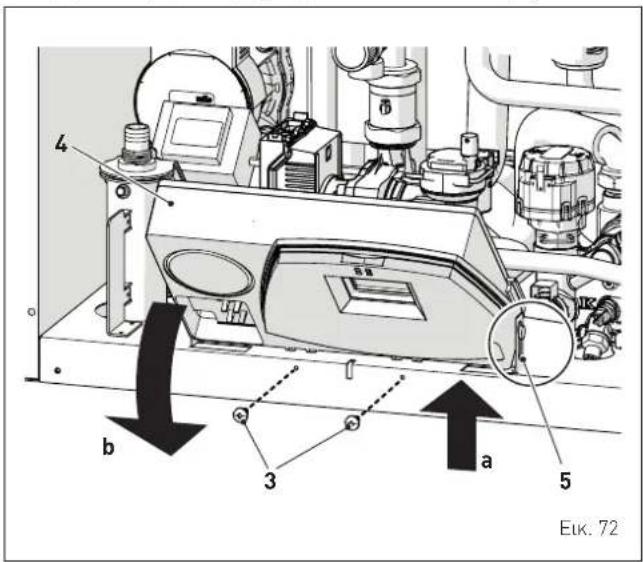

4 b 3 a 5 Etk. 72

• λασκάρετε τα κολάρα (6) και Βγάλτε το σωλήνα αναρρόφησης αέρα (7)
• ξεβιδώστε το δακτύλιο (8)
• Βγάλτε τους συνδετήρες (9) από τον ανεμιστήρα και αποσυνδέστε το καλώδιο (10) του πλεκτροδίου
• αφαιρέστε το σωλήνα σιλικόνης (11) από τον εύκαμπο σωλήνα

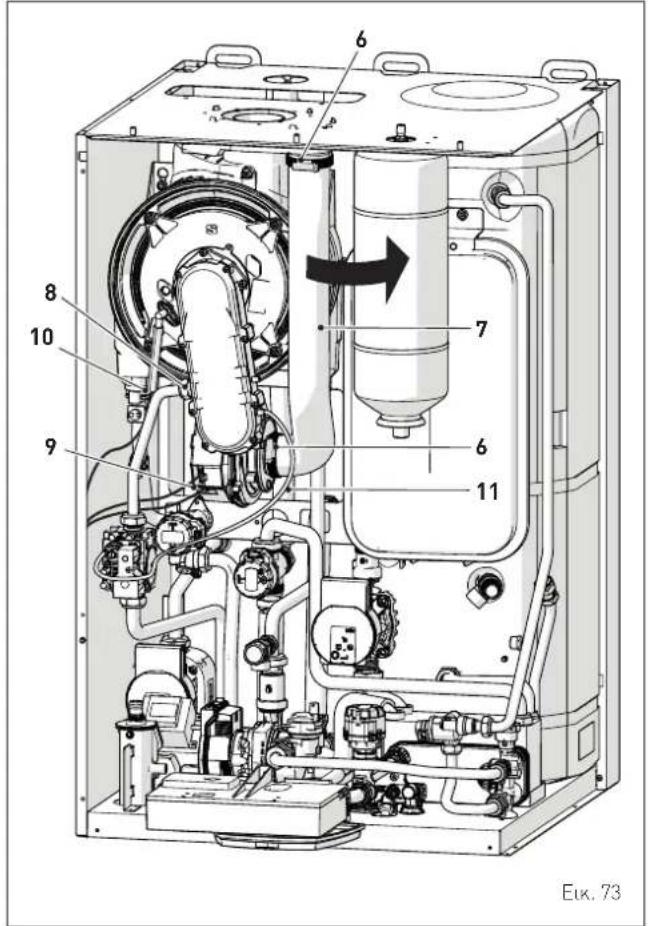

6 7 8 9 10 6 11 Eik. 73

• ξεβιδώστε τα τέσσερα περικόχλια (12) στερέωσης της θυρίδας του θαλάμου καύσης (13)
• τραβήξτε μπροστά το γκρουπ ανεμιστήρα-μάνικας-θυρίδας (14) και Βγάλτε το.

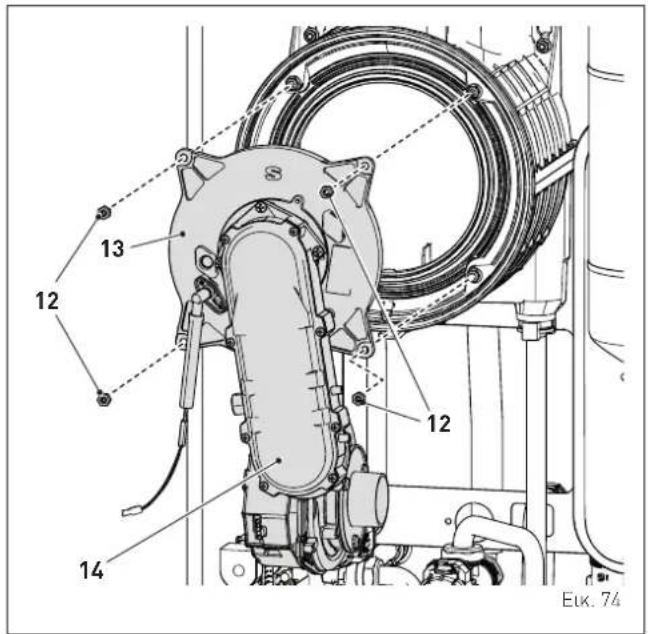

12 13 12 12 14 Euk. 74

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ενεργήστε με προσοχή καθώς βγάζετε το γκρουπ (14), για να μην καταστρέψετε τις εσωτερικές μονώσεις του θαλάμου καύσης και το παρέμβυσμα της θυρίδας.

8.3.2 Καθαρισμός του καυστήρα και του θαλάμου καύσης

Ο θάλαμος καύσης και ο καυστήρας δεν χρειάζονται μία ιδιαίτερη συντήρηση. Αρκεί να τα καθαρίσετε με ένα πινέλο ή μία Βούρτσα με τρίχες.

8.3.3 Έλεγχος του πλεκτροδίου έναυσης/ανίχνευσης

Εξακριβώστε την κατάσταση του πλεκτρόδιου έναυσης/ανίχνευσης και αντικαταστήσε το εάν είναι απαραίτητο. Είτε εάν το πλεκτρόδιο έναυσης/ανίχνευσης αντικατασταθεί είτε όχι, ελέγξτε τις τιμές σύμφωνα με το σχέδιο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

(*) Οι τιμές πρέπει να επαληθεύονται με το ηλεκτρόδιο που είναι προσαρτημένο στη θυρίδα (12) του θαλάμου καύσης.

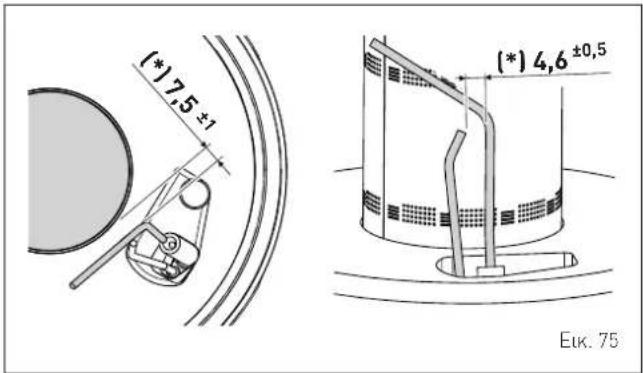

(*)75±1 (*) 4,6 ±0,5 Euk. 75

8.3.4 Εργασίες ολοκλήρωσης

Αφού ολοκληρωθεί ο καθαρισμός του θαλάμου καύσης και του καυστήρα:

• αφαιρέστε τα ενδεχόμενα ανθρακούχα κατάλοιπα
• ελέγξε τότι το παρέμβυσμα και η μόνωση της θυρίδας (12), του θαλάμου καύσης, είναι ακέραιες. Αντικαταστήστε τις εάν είναι απαραίτητο
• επανασυναρμολογήστε το γκρουη ενεργώντας με την αντίστροφη σειρά από αυτήν που περιγράφηκε προηγουμένως, σφίγγοντας κατάλληλα τις βίδες (11) της θυρίδας του θαλάμου καύσης
• επανασυνδέστε τις συνδέσεις στον ανεμιστήρα και στο πλεκτρόδιο.

8.4 Έλεγχοι

8.4.1 Έλεγχος του αγωγού καυσαερίων

Συνιστάται να ελέγχετε ότι οι αγωγοί αναρρόφησης του αέρα καύσης και της απαγωγής καυσαερίων είναι ακέραιοι και στεγανοί.

8.4.2 Έλεγχος ανοδίου μαγνησίου

Ο έλεγχος του Βαθμού φθοράς του ανοδίου μαγνησίου είναι υπο- χρεωτικός μία φορά τον χρόνο..

Για να το κάνετε::

• αδειάστε το μπόιλερ σύμφωνα με τις οδηγίες της ενότητας Ενέργειες ΕΚΚΕΝΩΣΗΣ
• ξεβιδώστε το ανόδιο, αφαιρέστε το και ελέγξτε τη φθορά του
• συναρμολογήστε ξανά το ανόδιο ή, εάν χρειάζεται, αντικαταστήστε το.

8.4.3 Έλεγχος της πίεσης του δοχείου διαστολής

Συνιστάται να εκκενώνετε το δοχείο διαστολής, πλευρά νερού, και να ελέγχετε ότι η τιμή προφόρτισης δεν είναι μικρότερη από 1 bar. Στην αντίθετη περίπτωση επαναφέρετε την πίεση στη σωστή τιμή (βλέπε παράγραφο "Δοχεία διαστολής".

Αφού ολοκληρωθούν οι έλεγχοι που περιγράφονται παραπάνω:

• γεμίστε και πάλι το λέβητα όπως περιγράφεται στην παράγραφο «Ενέργειες ΠΛΗΡΩΣΗΣ» Το μπόιλερ ΠΡΕΠΕΙ να γεμίσει και να αδειάσει τουλάχιστον 2 φορές για να αποφευχθεί η Βακτηριακή μόλυνση
• ελέγξτε ότι το σιφόν έχει γεμίσει σωστά
• ελέγξτε ότι δεν υπάρχουν διαρροές νερού από το ανόδιο μαγνησίου
• θέστε σε λειτουργία το λέΒητα, ενεργοποιήστε την «Λειτουργία ανάλυσης καυσαερίων» και κάντε την ανάλυση καυσαερίων και/ή τη μέτρηση της απόδοσης του καυσίμου
• επανατοποθετήστε το μπροστινό κάλυμμα ασφαλίζοντάς το με τις δύο Βίδες που αφαιρέσατε προηγουμένως.

8.5 'Ектактн сuvтήρηση

Σε περίπτωση αντικατάστασης της πλεκτρονικής πλακέτας ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΟ να καθορίσετε τις παραμέτρους όπως αναφέρεται στον πίνακα και στην ακολουθία που φαίνεται.

Túnoç	ap. Περιγραφή			Καθορισμός για EDEAHYBRID PRO 25/55
				25/55 (*)
PAR 01		Δείκτης που αναφέρει την ισχύ για τον λέβητα σε kW0=25 Kw 6=25 kW	G20 0
			G31 6
PAR 02		Παραγωγή Ζεστού ΝερούΧρήσης0 = στιγμιαία παραγωγή Ζεστού νερού χρήσης1 = μπόιλερ με θερμοστάτη ή μόνο θέρμανση2 = μπόιλερ με αισθητήρα3 = με έναν διπλό εναλλάκτη4 = στιγμιαία με είσοδο από ηλιακό5 = ανοιχτός ανεμ6 = kit hybrid7 = Edea Hybrid8 = Edea Hybrid KENTPIKAΙΣΠΑΝΙΑΣ9 = HYBRIDWALL στιγμιαίος λέβητας10 = HYBRIDWALL λέβητας μπόιλερ		7

(*) Για να ρυθμίσετε σωστά την παράμετρο PAR 01, επαλη- θεύστε το μοντέλο του ανεμιστήρα από την τεχνική πινα- κίδα του και, στη συνέχεια, διαμορφώστε την παράμετρο ανάλογα με το εγκατεστημένο μοντέλο, όπως περιγράφε- ται στην παράγραφο «Λίστα παραμέτρων».

8.6 Κωδικοί δυσλειτουργιών και πιθανές λύσεις

8.6.1 Δυσλειτουργίες λέβητα (πλευρά αερίου)

Túnos	ap. Δυσλειουργία Λύση
ALL 02		Χαμηλή πίεση νερού στην εγκατάσταση - Συμπληρώστε- Ελέγξτε ενδεχόμενες διαρροές στην εγκατάσταση
ALL 03		Υψηλή πίεση νερού εγκατάστασης - Ανοίξτε τη Βάνα εκκένωσης που υπάρχει στο υδραυλικό μέρος και ρυθμίστε την πίεση περίπου σε 1-1,2 bar
ALL 04		Δυσλειουργία αισθητήρα νερού χρήσης [δυσλειουργία αισθητήρα επιστροφής για τους τύπους "T"] - Ελέγξτε συνδέσεις- Ελέγξτε λειουργία αισθητήρα
ALL 05		Δυσλειουργία αισθητήρα προσαγωγής - Ελέγξτε συνδέσεις- Ελέγξτε λειουργία αισθητήρα
ALL 06		Απουσία ανίχνευσης φλόγας - Ελέγξτε την ακεραιότητα του πλεκτροδίου ή ότι υπάρχει γείωση- Ελέγξτε τη διαθεσιμότητα και την πίεση του αερίου- Ελέγξτε την ακεραιότητα της Βαλβίδας αερίου και της κάρτας
ALL 07		Επέμβαση του θερμοστάτη ασφαλείας - Ελέγξτε τις συνδέσεις του θερμοστάτη- Εξαερώστε την εγκατάσταση- Ελέγξτε τη Βαλβίδα εξαέρωσης- Αντικαταστήστε τον θερμοστάτη- Ελέγξτε ότι ο ρότορας του κυκλοφορητή δεν έχει μηλοκάρει
ALL 08		Δυσλειουργία κυκλώματος ανίχνευσης φλόγας - Ελέγξτε την ακεραιότητα του πλεκτροδίου ή ότι υπάρχει γείωση- Ελέγξτε την ακεραιότητα της Βαλβίδας αερίου και της κάρτας
ALL 09		Απουσία κυκλοφορίας νερού στην εγκατάσταση - Ελέγξτε την περιστροφή του ρότορα του κυκλοφορητή- Ελέγξτε τις πλεκτρικές συνδέσεις- Αντικαταστήστε τον κυκλοφορητή
ALL 10		Δυσλειουργία Βοηθητικού αισθητήρα - Ελέγξτε την PAR 02 "παραγωγή ζεστού νερού χρήσης"- Ελέγξτε την πλεκτρική σύνδεση
ALL 11		Ρυθμιστής Βαλβίδας αερίου αποσυνδεμένος - Ελέγξτε την πλεκτρική σύνδεση
ALL 12		Δυσλειουργία νερού χρήσης σε λειτουργία μπόιλερ - Ρυθμίστε την παράμετρο PAR 04 (Διαμάρφωση καύσης) στην τιμή 0
ALL 13		Επέμβαση αισθητήρα καυσαερίων - Ελέγξτε λειουργία αισθητήρα - Αντικαταστήστε αισθητήρα καυσαερίων
ALL 14		Δυσλειουργία αισθητήρα καυσαερίων - Αντικαταστήστε αισθητήρα καυσαερίων- Ελέγξτε την πλεκτρική σύνδεση του αισθητήρα καυσαερίων- Επικοινωνήστε με το Κέντρο Υποστήριξης
ALL 15		Καλώδιο ελέγχου ανεμιστήρα αποσυνδεμένο - ελέγξτε τα καλώδια σύνδεσης μεταξύ ανεμιστήρα και κάρτας
ALL 18		Δυσλειουργία επιπέδου συμπύκνωσης - Ελέγξτε έμφραξη σωλήνα που οδηγεί τη συμπύκνωση στο οιφόν - Ελέγξτε ότι το οιφόν δεν έχει Βουλώσει
ALL 28		Μέγιστος αριθμός συνεχόμενων απεμπλοκών επιτεύχθηκε - Περιμένετε 1 ώρα και δοκιμάστε να ξεμπλοκάρετε την πλακέτα- Επικοινωνήστε με το Κέντρο Υποστήριξης
ALL 30		Δυσλειουργία αισθητήρα επιστροφής (δυσλειουργία αισθητήρα μπόιλερ για τους τύπους "T") - Αντικαταστήστε τον αισθητήρα επιστροφής- Ελέγξτε τις παραμέτρους- Επικοινωνήστε με το Κέντρο Υποστήριξης
Túnoç	ap. Δυσλειτουργία Λύση
ALL 37		Δυσλειτουργία λόγω χαμπλής τάσης δικτύου- Απευθυνθείτε στην εταιρία παροχής
ALL 40		Ανίχνευση λάθος συχνότητας δικτύου- Απευθυνθείτε στην εταιρία παροχής
ALL 41		Απώλεια φλόγας για περισσότερες από 6 συνεχόμενες φορές- Ελέγξτε πλεκτρόδιο έναυσης/ ανίχνευσης- Ελέγξτε τη διαθεσιμότητα του αερίου (ανοιχτή βάνα)- Ελέγξτε την πίεση του αερίου στο δικτυο
ALL 42		Δυσλειτουργία πλήκτρων- Ελέγξτε τη λειτουργικότητα των πλήκτρων
ALL 43		Δυσλειτουργία επικοινωνίας Open Therm- Ελέγξτε πλεκτρική σύνδεση ΟΤ
ALL 44		Δυσλειτουργία λόγω timeout ΒαλΒίδας αερίου χωρίς φλόγα- Ελέγξτε ΒαλΒίδα αερίου και πλακέτα
ALL 72		Λάθος τοποθέτηση αισθητήρα προσαγωγής- Ελέγξτε λειτουργία και τοποθέτηση αισθητήρα προσαγωγής
ALL 80		ΒλάΒη στη γραμμή λογικής εντολής ΒαλΒίδας / καλώδιο ΒαλΒίδας κατεστραμμένο- Ελέγξτε ΒαλΒίδα αερίου και πλακέτα
ALL 88		Εσωτερικό σφάλμα (προστασία ενός εξαρτήματος στην πλακέτα)- Ελέγξτε λειτουργία πλακέτας- Αντικαταστήστε πλακέτα
ALL 95		Σφάλμα μικροδιακοπτών σε σήμα φλόγας- Ελέγξτε πλεκτρόδιο- Ελέγξτε πλακέτα- Ελέγξτε πλεκτρική τροφοδοσία- Ελέγξτε ρύθμιση αερίου
ALL 98		Σφάλμα sw, startup πλακέτας- Επικοινωνήστε με το Κέντρο Υποστήριξης
ALL 99		Γενικό σφάλμα πλακέτας- Επικοινωνήστε με το Κέντρο Υποστήριξης
-	-	Συχνή επέμβαση της ΒαλΒίδας ασφαλείας- Ελέγξτε πίεση στο κύκλωμα- Ελέγξτε δοχείο διαστολής
-	-	Ανεπαρκής παραγωγή νερού χρήσης- Ελέγξτε τη ΒαλΒίδα εκτροπής- Ελέγξτε ότι είναι καθαρός ο πλακοειδής εναλλάκτης- Ελέγξτε Βάνα κυκλώματος νερού χρήσης

8.6.2 Zñtnon συντήρησης

Όταν επιτευχθεί η περίοδος κατά την οποία είναι απαραίτητο να κάνετε τη συντήρηση του λέβητα στην οθόνη εμφανίζεται το σύμΒολο

Επικοινωνήστε με την Τεχνική Υπηρεσία για να προγραμματίσετε τις απαραίτητες επεμβάσεις.

8.6.3 Δυσλειτουργίες αντλίας θερμότητας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για μια σειρά κωδικών σφαλμάτων και τη σημασία τους, ανατρέξτε στον παρακάτω πίνακα.
• Επαναφέρετε τη μονάδα ενεργοποιώντας ή απενεργοποιώντας την.
• Εάν η επαναφορά της μονάδας αποτύχει, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Κωδικός σφάλματος	Δυσλειτουργία
Ε0 Δυσλειτουργία ροής νερού (μετά από Ε8 3 φορές)
Ε2	Δυσλειτουργία στην επικοινωνία μεταξύ του πίνακα ελέγχου και της υδραυλικής μονάδας
Ε3	Δυσλειτουργία του αισθητήρα συνολικής θερμοκρασίας του νερού εξόδου (Τ1)
Ε4	Δυσλειτουργία του αισθητήρα θερμοκρασίας της δεξαμενής νερού (Τ5)
Ε7	Δυσλειτουργία του επάνω αισθητήρα της αντισταθμιστικής δεξαμενής (buffer) (Tbt)
Ε8 Δυσλειτουργία ροής νερού
Εb Δυσλειτουργία πλιακού αισθητήρα (Tsolar)
Εd	Δυσλειτουργία αισθητήρα θερμοκρασίας νερού εισόδου (Tw_in)
ΕΕ Δυσλειτουργία της υδραυλικής μονάδας Εεργοτ
ΗΟ	Δυσλειτουργία στην επικοινωνία μεταξύ της κύριας πλακέτας ελέγχου και της πλακέτας της υδραυλικής μονάδας
Η2	Δυσλειτουργία του αισθητήρα θερμοκρασίας ψυκτικού υγρού (Τ2)
Η3	Δυσλειτουργία του αισθητήρα θερμοκρασίας ψυκτικού αερίου (Τ2Β)
Η5 Δυσλειτουργία του αισθητήρα θερμοκρασίας χώρου (Ta)
Η9	Δυσλειτουργία του αισθητήρα νερού εξόδου για τη χώνη 2 (Tw2)
ΗΑ	Δυσλειτουργία του αισθητήρα θερμοκρασίας νερού εξόδου (Tw_out)
Ηb Τρεζς φορές προστασία ΡΡ και Tw_out κάτω από 7 °C
Ηd	Δυσλειτουργία στην επικοινωνία μεταξύ κύριας μονάδας και δευτερεύουσας μονάδας
P5 | Tw_out-Tw_in| H τιμή προστασίας είναι πολύ υψηλή
PB Αντή παγωτική λειτουργία
PP | Tw_out-Tw_in | Mn φυσιολογική προστασία
ΕΙ	Το καλώδιο απώλειας φάσης ή το ουδέτερο καλώδιο και το καλώδιο ρεύματος συνδέθηκαν αντίστροφα
Ε5	Δυσλειτουργία του αισθητήρα θερμοκρασίας του εναλλάκτη θερμότητας στην πλευρά αέρα (Τ3)
Ε6 Δυσλειτουργία του αισθητήρα θερμοκρασίας χώρου (Τ4)
Ε9	Δυσλειτουργία του αισθητήρα θερμοκρασίας αναρρόφησης (Th)
ΕΑ Δυσλειτουργία του αισθητήρα θερμοκρασίας απαγωγής (Tp)
Η1	Δυσλειτουργία στην επικοινωνία μεταξύ της κύριας πλακέτας ελέγχου και της πλακέτας του μετατροπέα
Η4 Τρεζς φορές προστασία L0
Η6 Δυσλειτουργία ανεμιστήρα DC
Η7 Προστασία τάσης
Η8 Δυσλειτουργία του αισθητήρα πίεσης
ΗF	Δυσλειτουργία της πλακέτας της μονάδας μετατροπέα ΕΕ προτ
ΗΗ 10 φορές Η6 σε 2 ώρες
ΗΡ Προστασία χαμηλής πίεσης σε λειτουργία ψύξης
ΡΟ Διακόπτης προστασίας χαμηλής πίεσης
ΡΙ Προστασία διακόπτη υψηλής πίεσης
Ρ3 Προστασία υπερέντασης συμπιεστή
Ρ4 Προστασία από πολύ υψηλή θερμοκρασία καυσαερίων
Pd	Προστασία υψηλής θερμοκρασίας του εναλλάκτη θερμότητας από την πλευρά του αέρα (Τ3)
C7	Προστασία υψηλής θερμοκρασίας της μονάδας μετατροπέα
F1 Προστασία	α χαμηλής τάσης διαύλου DC
L0 Προστασία	μετατροπέα ή συμπιεστή
L1 Προστασία	α χαμηλής τάσης διαύλου DC
L2 Προστασία	α υψηλής τάσης διαύλου DC
L3	Σφάλμα δειγματοληψίας ρεύματος κυκλώματος PFC
L4 Προστασία	από στάση περιατροφής
L5 Προστασία	από μπδενική ταχύτητα
L7 Προστασία	από απώλειες της φάσης συμπιεστή
F6 ΒλάΒη ΕΧV1
Βα Αισθητήρας T4 εκτός εύρους λειτουργίας

8.7 Τυχόν δυσλειτουργίες και πιθανές λύσεις αντιμετώπισης του κυκλοφορητή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν η ένδειξη LED σηματοδοτεί ένα σφάλμα, η αντλία σταματά (ανάλογα με τον τύπο της Βλάβης) και επιχειρεί να πραγματοποιήσει κύκλους επανεκκίνησης. Εάν επιλυθεί η δυσλειτουργία, η αντλία επανεκκινείται αυτόματα.

Χρώμα LED Κατάσταση του κυκλοφορητή Ενδεχόμενη δυσλειτουργία Πιθανή λύση
Κόκκινο-Πράσινο αναβοσΒήνει	Λειτουργία κυκλοφορητή	Το υδραυλικό σύστημα του κυκλοφορητή τροφοδοτείται, αλλά στον κυκλοφορητή δεν υπάρχει τάση δικτύου	- Ελέγξτε την τάση δικτύου
	Λειτουργία χωρίς υγρό Αέρας	στον κυκλοφορητή	- Ελέγξτε την απουσία διαρροών στην εγκατάσταση
	Υπερφόρτωση	Ο κινητήρας περιστρέφεται με δυσκολία. Ο αριθμός στροφών είναι χαμηλότερος σε σχέση με την κανονική λειτουργία	- Ελέγξτε την τάση δικτύου- Ελέγξτε παροχή/πίεση της εγκατάστασης- Ελέγξτε τα καρακτηριστικά του νερού της εγκατάστασης. Καθαρίστε την εγκατάσταση από ιζήματα
Κόκκινο αναβοσΒήνει	Υπόταση/υπέρταση	Πολύ χαμηλή/υψηλή τάση τροφοδοσίας	- Ελέγξτε την τάση δικτύου
	ΥπερΒολικά υψηλή θερμοκρασία	ΥπερΒολική θερμοκρασία στο εσωτερικό του κυκλοφορητή	- Ελέγξτε το επίπεδο θερμοκρασίας του νερού σε σχέση με αυτό της θερμοκρασίας περιβάλλοντος- Ελέγξτε την τάση δικτύου- Ελέγξτε τις συνθήκες του περιβάλλοντος λειτουργίας
	Βραχυκύκλωμα Πολύ υψηλό ρεύμα κινητήρα - Ελέγξτε την τάση δικτύου
Σταθερά κόκκινο χρώμα	Σταμάτημα “μόνιμης εμπλοκής”	Εμπλοκή δρομέα	- Ενεργοποίηση μη αυτόματης επανεκκίνησης- ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΟΝ ΚΥΚΛΟΦΟΡΗΤΗ
		ΒλάΒη στην πλεκτρονική πλακέτα και/ή στον κινητήρα	- ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΟΝ ΚΥΚΛΟΦΟΡΗΤΗ
LED ΣΒπστό	Σταματημένος	Απουσία πλεκτρικής τροφοδοσίας	- Ελέγξτε τη σύνδεση με την πλεκτρική τροφοδοσία
		LED με ΒλάΒη	- Ελέγξτε εάν ο κυκλοφορητής μπορεί να λειτουργήσει
		Ηλεκτρονική πλακέτα με ΒλάΒη	- ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΤΟΝ ΚΥΚΛΟΦΟΡΗΤΗ

ПАРАРТНМАТА

ΠΛΑΚΕΤΑ ΠΡΟΪΟΝΤΟΣ ΛΕΒΗΤΑΕΔΕΑ ΗΥΒRΙD PRO 25/55

EDEA HYBRID ECO EV	25/55ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
Δηλωμένο προφίλ φορτίου νερού χρήσης	XL
Κλάση εποχιακής ενεργειακής απόδοσης θέρμανσης
Κλάση ενεργειακής απόδοσης νερού χρήσης
Θερμική ισχύς (kW)	25
Ετήσια κατανάλωση ενέργειας θέρμανσης (GJ)	42
Ετήσια κατανάλωση καυσίμου νερού χρήσης (GJ)	17
Εποχιακή ενεργειακή απόδοση θέρμανσης (%)	92
Ενεργειακή απόδοση νερού χρήσης	85
Ηχητική ισχύς dB(A)	56
Ειδικές προφυλάξεις που πρέπει να λαμβάνονται κατά την συναρμολόγηση, την εγκατάσταση ή τη συντήρηση της συσκευής περιέχονται στο εσωτερικό του εγχειριδίου οδηγιών του λέΒηταΣυμΒατός με το παράρτημα IV (σημείο 2) του κατ' εξουσιοδότηση κανονισμού (EE) Αρ. 811/2013 που συμπληρώνει την Οδηγία 2010/30/EE

TEXNIKO ΔΕΛΤΙΟ ΛΕΒΗΤΑΕDEA HYBRID PRO 25/55

Πληροφορίες όσον αφορά τις απαιτήσεις για τους λέΒητες θέρμανσης χώρου και τους λέΒητες συνδυασμένης λειτουργίας
Μοντέλα: EDEA HYBRID ECO EV 25/55 ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
ΛέΒητας συμπύκνωσης: ΝΑΙ
ΛέΒητας χαμπλής θερμοκρασίας: ΝΑΙ
ΛέΒητας τύπου Β11: ΟΧΙ
θερμαντήρας χώρου με συμπαραγωγή: ΟΧΙ				Εξοπλισμένος με συμπληρωματικό θερμαντήρα:	ΟΧΙ
θερμαντήρας συνδυασμένης λειτουργίας: ΝΑΙ
Στοιχείο Σύμβολο Τιμή Μονάδα Στοιχείο Σύμβολο Τιμή Μονάδα		Μονάδα
Όνομαστική θερμική ισχύς	P_n	25 kW		Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου	ης 92 %
Για τους λέΒητες θέρμανσης χώρου και τους λέΒητες συνδυασμένης λειτουργίας:ωφέλιμη θερμική ισχύς				Για τους λέΒητες θέρμανσης χώρου και τους λέΒητες συνδυασμένης λειτουργίας:ωφέλιμη απόδοση
σε ονομαστική θερμική ισχύ και καθεστώς υψηλής θερμοκρασίαςa	P_4	24,5 kW		σε ονομαστική θερμική ισχύ και καθεστώς υψηλής θερμοκρασίας (*)	η4 87,9	%
στο 30% της ονομαστικής θερμικής ισχύος και καθεστώς χαμπλής θερμοκρασίαςb	P_1	8,2	kW	στο 30% της ονομαστικής θερμικής ισχύος και καθεστώς χαμπλής θερμοκρασίας (*)	η1 97,8	%
Βοηθητική κατανάλωση πλεκτρικής ενέργειας				Άλλα στοιχεία
υπό πλήρες φορτίο	eI_max	0,032	kW	Διασπορά θερμότητας σε standby	Pstby	0,240	kW
υπό μερικό φορτίο	eI_min	0,017	kW	Κατανάλωση ενέργειας έναυσης καυστήρα	Pign	0	kW
σε κατάσταση αναμονής	PSB	0,004	kW	Εκπομπές NOx	NOx	19	mg/kWh
Για θερμαντήρες συνδυασμένης λειτουργίας:
Δπλωμένο προφίλ φορτίου	XL			Ενεργειακή απόδοση θέρμανσης νερού	ηwh 85 %
Ημερήσια κατανάλωση πλεκτρικής ενέργειας	Qelec	0,190	kWh	Ημερήσια κατανάλωση καυσίμου	QKaύσιμο	22,734	kWh
Στοιχεία επικοινωνίας	Fonderie Sime S.p.A. Via Garbo 27, 37045 Legnago (VR) ITALIA
a. Λειτουργία σε υψηλή θερμοκρασία: θερμοκρασία επιστροφής 60°C στην είσοδο και 80°C θερμοκρασία τροφοδοσίας στην έξοδο της συακευής.b. Χαμπλή θερμοκρασία: θερμοκρασία επιστροφής [στην είσοδο του λέΒητα] για τους λέΒητες συμπύκνωσης 30°C, για τους λέΒητες χαμπλής θερμοκρασίας 37°C και για τους λοιπούς λέΒητες 50°C.[*] Ta δεδομένα απόδοσης έχουν υπολογιστεί με θερμιδική ισχύ Hs.
Συμμορφώνεται με το παράρτημα IV και το παράρτημα VII του κατ’ εξουσιοδότηση κανονισμού (ΕΕ) αριθ. 811/2013 για τη συμπλήρωση του ευρωπαϊκού κανονισμού (ΕΕ) 2017/1369

ΦΥΛΛΟ ΠΡΟΪΟΝΤΟΣ ΤΟΥ ΣΕΤΕΔΕΑ ΗΥΒRΙD PRO 25/55

Πληροφορίες που πρέπει να παρέχονται για σύνολα συσκευών θέρμανοης χώρου/μικτών συσκευών θέρμανοης, με προτιμποιακό λέΒητα, συσκευές ελέγχου θερμοκρασίας και πλιακές συσκευές.
EDEA HYBRID PRO 25/55-68114490
Κλάση ενεργειακής απόδοσης θέρμανοης του συνόλου
Κλάση ενεργειακής απόδοσης υγειονομικής του συνόλου
Εποχική ενεργειακή απόδοση θέρμανοης του συνόλου (%) 172
Ενεργειακή απόδοση υγειονομικής του συνόλου υπό μεσαίες κλιματικές συνθήκες (%) 105
Εποχική ενεργειακή απόδοση θέρμανοης του λέΒητα [“I”] (%) 92
Συμβολή του ελέγχου θερμοκρασίας [%] 2
Συμβολή της επιπλέον αντλίας θερμότητας [%] 78
Συμβολή πλιακής θέρμανοης [%] -
Αξία της μαθηματικής έκφρασης 294/(11*Pnominale)[“III”] 1,09
Αξία της μαθηματικής έκφρασης 115/(11*Pnominale)[“IV”] 0,43
Ενεργειακή απόδοση υγειονομικής του μικτού λέΒητα [%] 85
Δηλωμένο προφίλ φορτίου υγειονομικής XL
Συμβολή πλιακής ενέργειας για υγειονομικές ανάγκες [%] -
Συμβολή της πλιακής ενέργειας και της επιπλέον αντλίας θερμότητας [%] -
Αξία της μαθηματικής έκφρασης (220*Qref)/Qnonsol[“II”] -
Αξία της μαθηματικής έκφρασης (Qaux*2,5)/(220*Qref)[“III”] -
Σύμφωνο με το Παράρτημα IV (σημείο 6) του Εκτελεστικού Κανονισμού (EE) αριθ. 811/2013, το οποίο τροποποιεί τον Ευρωπαϊκό Κανονισμό (EE) 2017/1369

ΦΥΛΛΟ ΠΡΟΪΟΝΤΟΣ ΤΟΥ ΣΕΤΕΔΕΑ ΗΥΒRΙD PRO 25/55

EDEA HYBRID ECO EV 25/55-6A
Κλάση ενεργειακής απόδοσης θέρμανσης του συνόλου
Κλάση ενεργειακής απόδοσης υγειονομικής του συνόλου
Εποχική ενεργειακή απόδοση θέρμανσης του συνόλου (%) 155
Ενεργειακή απόδοση υγειονομικής του συνόλου υπό μεσαίες κλιματικές συνθήκες (%) 93
Εποχική ενεργειακή απόδοση θέρμανσης του λέΒητα [“I”] (%) 92
Συμβολή του ελέγχου θερμοκρασίας (%) 2
Συμβολή της επιπλέον αντλίας θερμότητας [%] -
Συμβολή πλιακής θέρμανσης (%) 1,09
Αξία της μαθηματικής έκφρασης 294/(11*Pnominale)[“III”] 0,43
Αξία της μαθηματικής έκφρασης 115/(11*Pnominale)[“IV”] 61
Ενεργειακή απόδοση υγειονομικής του μικτού λέΒητα [%] -
Δηλωμένο προφίλ φορτίου υγειονομικής 85
Συμβολή πλιακής ενέργειας για υγειονομικές ανάγκες [%] XL
Συμβολή της πλιακής ενέργειας και της επιπλέον αντλίας θερμότητας [%] -
Αξία της μαθηματικής έκφρασης (220*Qref)/Qnonsol[“II”] -
Αξία της μαθηματικής έκφρασης (Qaux*2,5)/(220*Qref)[“III”] -
Σύμφωνο με το Παράρτημα IV (σημείο 6) του Εκτελεστικού Κανονισμού (ΕΕ) αριθ. 811/2013, το οποίο τροποποιεί τον Ευρωπαϊκό Κανονισμό (ΕΕ) 2017/1369

ΦΥΛΛΟ ΠΡΟΪΟΝΤΟΣ ΤΟΥ ΣΕΤΕΔΕΑ ΗΥΒRΙD PRO 25/55

Πληροφορίες που πρέπει να παρέχονται για σύνολα συσκευών θέρμανος χώρου/μικτών συσκευών θέρμανος, με προτιμποιακό λέΒητα, συσκευές ελέγχου θερμοκρασίας και ηλιακές συσκευές.
EDEA HYBRID PRO 25/55-88114491
Κλάση ενεργειακής απόδοσης θέρμανος του συνόλου
Κλάση ενεργειακής απόδοσης υγειονομικής του συνόλου
Εποχική ενεργειακή απόδοση θέρμανος του συνόλου (%)	180
Ενεργειακή απόδοση υγειονομικής του συνόλου υπό μεσαίες κλιματικές συνθήκες (%)	102
Εποχική ενεργειακή απόδοση θέρμανος του λέΒητα [“I”] (%)	92
Συμβολή του ελέγχου θερμοκρασίας (%)	2
Συμβολή της επιπλέον αντλίας θερμότητας (%)	86
Συμβολή ηλιακής θέρμανος (%)	-
Αξία της μαθηματικής έκφρασης 294/[11*Pnominale][“III”]	1,09
Αξία της μαθηματικής έκφρασης 115/[11*Pnominale][“IV”]	0,43
Ενεργειακή απόδοση υγειονομικής του μικτού λέΒητα (%)	85
Δπλωμένο προφίλ φορτίου υγειονομικής	XL
Συμβολή ηλιακής ενέργειας για υγειονομικές ανάγκες (%)	-
Συμβολή της ηλιακής ενέργειας και της επιπλέον αντλίας θερμότητας (%)	-
Αξία της μαθηματικής έκφρασης (220*Qref)/Qnonsol[“II”]	-
Αξία της μαθηματικής έκφρασης (Qaux*2,5)/[220*Qref][“III”]	-
Σύμφωνο με το Παράρτημα IV (σημείο 6) του Εκτελεστικού Κανονισμού (EE) αριθ. 811/2013, το οποίο τροποποιεί τον Ευρωπαϊκό Κανονισμό (EE) 2017/1369

ΦΥΛΛΟ ΠΡΟΪΟΝΤΟΣ ΤΟΥ ΣΕΤΕΔΕΑ ΗΥΒRΙD PRO 25/55

EDEA HYBRID ECO EV 25/55-8A
Κλάση ενεργειακής απόδοσης θέρμανσης του συνόλου
Κλάση ενεργειακής απόδοσης υγειονομικής του συνόλου
Εποχική ενεργειακή απόδοση θέρμανσης του συνόλου (%) 158
Ενεργειακή απόδοση υγειονομικής του συνόλου υπό μεσαίες κλιματικές συνθήκες (%) 91
Εποχική ενεργειακή απόδοση θέρμανσης του λέΒητα [“I”] (%) 92
Συμβολή του ελέγχου θερμοκρασίας (%) 2
Συμβολή της επιπλέον αντλίας θερμότητας [%] -
Συμβολή πλιακής θέρμανσης (%) 1,09
Αξία της μαθηματικής έκφρασης 294/(11*Pnominale)[“III”] 0,43
Αξία της μαθηματικής έκφρασης 115/(11*Pnominale)[“IV”] 64
Ενεργειακή απόδοση υγειονομικής του μικτού λέΒητα [%] -
Δηλωμένο προφίλ φορτίου υγειονομικής 85
Συμβολή πλιακής ενέργειας για υγειονομικές ανάγκες [%] XL
Συμβολή της πλιακής ενέργειας και της επιπλέον αντλίας θερμότητας [%] -
Αξία της μαθηματικής έκφρασης (220*Qref)/Qnonsol[“II”] -
Αξία της μαθηματικής έκφρασης (Qaux*2,5)/(220*Qref)[“III”] -
Σύμφωνο με το Παράρτημα IV (σημείο 6) του Εκτελεστικού Κανονισμού (EE) αριθ. 811/2013, το οποίο τροποποιεί τον Ευρωπαϊκό Κανονισμό (EE) 2017/1369

ΦΥΛΛΟ ΠΡΟΪΟΝΤΟΣ ΤΟΥ ΣΕΤΕΔΕΑ ΗΥΒRΙD PRO 25/55

Πληροφορίες που πρέπει να παρέχονται για σύνολα συσκευών θέρμανος χώρου/μικτών συσκευών θέρμανος, με προτιμπσιακό λέΒητα, συσκευές ελέγχου θερμοκρασίας και πλιακές συσκευές.
EDEA HYBRID PRO 25/55-108114492
Κλάση ενεργειακής απόδοσης θέρμανος του συνόλου
Κλάση ενεργειακής απόδοσης υγειονομικής του συνόλου
Εποχική ενεργειακή απόδοση θέρμανος του συνόλου (%) 183
Ενεργειακή απόδοση υγειονομικής του συνόλου υπό μεσαίες κλιματικές συνθήκες (%) 104
Εποχική ενεργειακή απόδοση θέρμανος του λέΒητα [“I”] (%) 92
Συμβολή του ελέγχου θερμοκρασίας (%) 2
Συμβολή της επιπλέον αντλίας θερμότητας (%) 89
Συμβολή πλιακής θέρμανος [%] -
Αξία της μαθηματικής έκφρασης 294/(11*Pnominale)[“III”] 1,09
Αξία της μαθηματικής έκφρασης 115/(11*Pnominale)[“IV”] 0,43
Ενεργειακή απόδοση υγειονομικής του μικτού λέΒητα (%) 85
Δηλωμένο προφίλ φορτίου υγειονομικής XL
Συμβολή πλιακής ενέργειας για υγειονομικές ανάγκες [%] -
Συμβολή της πλιακής ενέργειας και της επιπλέον αντλίας θερμότητας [%] -
Αξία της μαθηματικής έκφρασης (220*Qref)/Qnonsol[“II”] -
Αξία της μαθηματικής έκφρασης (Qaux*2,5)/(220*Qref)[“III”] -
Σύμφωνο με το Παράρτημα IV (σημείο 6) του Εκτελεστικού Κανονισμού (EE) αριθ. 811/2013, το οποίο τροποποιεί τον Ευρωπαϊκό Κανονισμό (EE) 2017/1369

sime

Fonderie Sime S.p.A - Via Garbo, 27 - 37045 Legnago (Vr)

Tel. [phone] - Fax [phone] - www.sime.it
