Τύπος προϊόντος	Τηλεόραση LED
Μάρκα	Sony
Μοντέλο	Bravia KDL43WG663
Μέγεθος οθόνης	43 ίντσες (109 εκ.)
Ανάλυση	Full HD (1920 x 1080 pixel)
Συχνότητα σάρωσης	50 Hz / 60 Hz
Ισχύς ήχου	20 W (2 x 10 W)
Κατανάλωση ηλεκτρικού (κανονική λειτουργία)	Περίπου 100 W
Κατανάλωση σε αναμονή	Λιγότερο από 0,5 W
Τροφοδοσία	220 - 240 V AC, 50/60 Hz
Βάρος χωρίς βάση	Περίπου 10,0 kg
Βάρος με βάση	Περίπου 11,5 kg
Διαστάσεις χωρίς βάση (Π x Υ x Β)	974 x 572 x 88 mm
Διαστάσεις με βάση (Π x Υ x Β)	974 x 631 x 289 mm
Συμβατότητα με βάση τοίχου	VESA 400 x 300 mm (συνιστάται βάση SU-WL450)
Υποδοχές HDMI	2 είσοδοι HDMI
Υποδοχές USB	1 θύρα USB
Δέκτης	Επίγεια ψηφιακή (DVB-T/T2), καλωδιακή (DVB-C), δορυφορική (DVB-S/S2)
Βασικές λειτουργίες	Motionflow XR, λειτουργία κινηματογράφου, γονικός έλεγχος, χρονοδιακόπτης
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί· μη χρησιμοποιείτε λειαντικά προϊόντα
Ασφάλεια	Συνιστάται η τοποθέτηση σε τοίχο από πιστοποιημένο εγκαταστάτη· μην κρεμάτε βαριά αντικείμενα
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα ανταλλακτικά μέσω εξουσιοδοτημένου σέρβις Sony· δείκτης επισκευασιμότητας δεν έχει ανακοινωθεί
Γενικές πληροφορίες	Οδηγίες χρήσης διαθέσιμες σε πολλές γλώσσες· τεχνική υποστήριξη Sony

Συχνές ερωτήσεις - Bravia KDL43WG663 SONY

Πώς συνδέω μια συσκευή HDMI;

Συνδέστε το καλώδιο HDMI σε μία από τις εισόδους HDMI στο πίσω μέρος της τηλεόρασης και στη συνέχεια επιλέξτε την αντίστοιχη πηγή με το πλήκτρο Πηγή στο τηλεχειριστήριο.

Πώς καθαρίζω την οθόνη χωρίς να την καταστρέψω;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί (κατά προτίμηση μικροΐνες) κάνοντας ελαφριές κυκλικές κινήσεις. Μη χρησιμοποιείτε ποτέ χημικά προϊόντα, οινόπνευμα ή απορροφητικό χαρτί.

Μπορώ να τοποθετήσω την τηλεόραση στον τοίχο;

Ναι, αυτό το μοντέλο είναι συμβατό με βάσεις τοίχου VESA 400x300 mm. Η Sony συνιστά να απευθυνθείτε σε πιστοποιημένο εγκαταστάτη και να χρησιμοποιήσετε τη βάση SU-WL450.

Πώς αναζητώ τα κανάλια της επίγειας ψηφιακής τηλεόρασης;

Μεταβείτε στο μενού Ρυθμίσεις > Ρυθμίσεις καναλιών > Αυτόματος συντονισμός. Επιλέξτε τον τύπο σήματος (Επίγεια ψηφιακή) και ξεκινήστε την αναζήτηση. Τα κανάλια θα αποθηκευτούν αυτόματα.

Τι κάνω αν δεν εμφανίζεται η εικόνα;

Ελέγξτε ότι η τηλεόραση είναι ενεργή (πράσινη ενδεικτική λυχνία), ότι η σωστή πηγή είναι επιλεγμένη και ότι τα καλώδια είναι συνδεδεμένα. Δοκιμάστε να αποσυνδέσετε και να επανασυνδέσετε το ρεύμα μετά από 30 δευτερόλεπτα.

Πώς ρυθμίζω την ένταση του ήχου;

Χρησιμοποιήστε τα πλήκτρα Ένταση + και - στο τηλεχειριστήριο ή το κουμπί στο πλάι της τηλεόρασης. Μπορείτε επίσης να προσαρμόσετε τις ρυθμίσεις ήχου στο μενού Ήχος.

Είναι η τηλεόραση συμβατή με μια συσκευή Internet (box);

Ναι, μπορείτε να συνδέσετε μια τηλεοπτική συσκευή (box) μέσω HDMI. Βεβαιωθείτε ότι επιλέξατε τη σωστή είσοδο HDMI. Αυτό το μοντέλο δεν διαθέτει ενσωματωμένο Wi-Fi, χρησιμοποιήστε έναν προσαρμογέα ή σύνδεση Ethernet αν χρειαστεί.

Πώς ενεργοποιώ τον γονικό έλεγχο;

Στο μενού Ρυθμίσεις > Γονικός κλειδωμα, ορίστε έναν 4ψήφιο κωδικό PIN. Στη συνέχεια, μπορείτε να αποκλείσετε ορισμένα κανάλια ή πηγές ανάλογα με τους επιθυμητούς περιορισμούς.

Τι κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε τις μπαταρίες (αντικαταστήστε τις αν χρειαστεί), βεβαιωθείτε ότι κανένα αντικείμενο δεν εμποδίζει τον υπέρυθρο αισθητήρα και δοκιμάστε να φέρετε το τηλεχειριστήριο πιο κοντά στην τηλεόραση.

Πού θα βρω το πλήρες εγχειρίδιο χρήσης;

Το εγχειρίδιο είναι διαθέσιμο δωρεάν στον ιστότοπο notice-facile.com σε μορφή PDF. Μπορείτε επίσης να συμβουλευτείτε την ψηφιακή έκδοση στον ιστότοπο υποστήριξης της Sony.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KDL43WG663 SONY

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KDL-50WG6□□ / 43WG6□□

* Οι πραγματικές ονομασίες των προϊόντων, το "®" υποδηλώνει τους αριθμούς ή/και τους χαρακτήρες του συγκεκριμένου προϊόντος.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα απαιτούμενα και ουσιώδη στοιχεία, σύμφωνα με τα οριζόμενα από τη λειτουργία της Επιστολής βάσεως, τον Οδηγό εγκαταστάσεων της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την προσοχή στην ασφάλεια κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από λάθος χειρισμό ή την αντιθετη εγκατάσταση ή την εγκατάσταση προϊόντος άλλου από καθορισμένο. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από αντιθετους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάζει το προϊόν, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ Χρησιμοποιήστε ΣΩΣΤΑ το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Ωστόσο, αν δεν χειριστούν σωστά, ενδέχεται να προκληθούν σοβαροί τραυματισμοί λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων αιτιών. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό ανάρτησης της βάσης, προκειμένου να ελέγξετε αν μπορείτε να τη χρησιμοποιήσετε με την επιτοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν αγνοηθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων αιτιών.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως κατάγματα. Εάν ο τοίχος στον οποίο θα εγκατασταθεί η επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατάλληλος για το βάρος, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης.

(Ανατρέξτε στον οδηγό ανάρτησης της τηλεόρασης σχετικά με το βάρος της.)

Εάν η επιτοίχια βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Πάντοτε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγέθους μεγαλύτερου από 75 ίντσες).

Μην αφήνετε βίδες και μέσα στην τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τροποποιείτε τα χαρακτηριστικά της Επιτοιχίας Βάσης.

Εισαγωγή των, ένδεκα προκειμένων της επιτοίχιας βάσης με συντεία τραυματιούς ή κεζμούς.

Μην τοποθετείτε ουδέτερα διαφορετικά από τα καθορισμένα.

Αυτή η ενότητα έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν το τοποθετήσετε σε συνδυασμό με διαφορετικό από αυτόν που καθορίζεται, ενδέχεται να προκληθεί βλάβη της συσκευής με συνέπεια τραυματισμού ή υλικές ζημιές.

Μην τοποθετείτε την εντοιχία βαθιά ή φιλοτιμία εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Εισαγωγή περιπτών, ενδέχεται να προκύψουν προβλήματα στην πλοήγηση με συνέπεια τραυματισμού ή θανάτου.

Μην το ξεχάσετε και μην το κρεμάσετε από την τηλεόραση.

Μην στρέφετε και μην κρέμεστε από την ταπετσαρία, καθώς ενδέχεται να προκληθεί ζημιά στην επιφάνεια με συνέπεια σοβαρού τραυματισμού.

ΠΡΟΣΟΧΗ

Εάν δεν ακολουθεί το κολάρο προφοράς, ενδέχεται να προκληθούν τραυματισμοί ή μικρές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Με ακεραιότητα διατηρούνται ενάντια σε κάθε πιθανή παρέμβαση. Η διαδικασία πλήρωσης, ενδέχεται να πραγματοποιηθεί με συνέπεια τραυματισμού ή μύκητες (μύες)

Προφυλάξεις

Εάν η τηλεόραση παραμένει τοποθετημένη σε επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή πάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση απαιτεί αφαίρεση, εγκαταστήστε την στον τοίχο, οι προφυλάξεις των τοίχων.

Μην τοποθετείτε την επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς.

Εγκατάσταση της επιτοίχιας βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακολουθείστε τις οδηγίες ασφαλούς εγκατάστασης. Τηρείτε τις προφυλάξεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα πρότυπα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνεια τοίχου, όπου κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο αντικείμενο προσκρούει σε γωνία ή σε πλευρά της τηλεόρασης που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού.

Εάν η τηλεόραση παραμένει τοποθετημένη σε διάδρομο νεύρου ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε σταθερό τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επιπλέον, σε περίπτωση κάλυψης χαλαρών τοίχων, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και κατάλληλα ασφαλή προϊόντα, τοποθετώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε μη κατάλληλα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σιγουρευτείτε ότι τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση κάλυψης χαλαρών τοίχων ή σοφίτας σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Εάν η θέση είναι ακατάλληλη, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μενούνο βάλε την ταυτότητα ΟΚΡΑΑΒΑΟΥΣ κατά την τοποθέτηση.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθούν τρών και βρασμοί της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου, ο οποίος είναι κατακόρυφος προς το δάπεδο και ενιαίος.

Σε διαιτητική νηστεία, ενέχεται να προκύψει από την πλάγια όψη ουράνια παράταση.

Αφού το θέσε το όργανο σε λειτουργία, αφαιρέστε τα καλώδια.

Εάν απαιτούνται περισσότερα από ένα εξαρτήματα, ελέγχεται να προκύπτουν πρώτα τα ίδια στην τελική εφαρμογή.

Ανοίξτε την ασκήσεις πιέσεων στο κάτω τμήμα ή στο κάτω σύστημα.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο ουδέτερο ουδεμία ουσιάζεται αναβάθμιση στην οικεία και στους τοίχους ταχυδρομείται η οπτική λογική λειτουργία, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων σε συνέχεια βραχυκύκλωμα ή διακοπή ή ηλεκτροπληξία. Αυτό ενδέχεται να προκαλέσει πραγματική ηλεκτροπληξία.

Οι βίδες του απαιτούνται για τη στερέωση επιτοίχιας βάσης στον τοίχο εν πρέπονται.

Κατά την τοποθέτηση της επένδυσης τοίχου, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.

Τοποθέτηση της τηλεόρασης στον τοίχο

Η διάταξη τοποθέτησης διαφέρει ανάλογα με την τηλεόρασή σας. Χρησιμοποιήστε τη βάση στήριξης Su-WL450 για να εγκαταστήσετε την τηλεόραση στον τοίχο.

Σημείωση

Αν θέλετε να τοποθετήσετε τη βάση σε τοίχο, αφαιρέστε τη βάση από τη συσκευή. Ανατρέξτε στον Οδηγό κατάστασης και ακολουθήστε τα βήματα με αντίστροφη σειρά για να αφαιρέσετε τη βάση από τη συσκευή. Τοποθετήστε την τηλεόραση στην οθόνη LCD με την όψη προς τα κάτω σε μια επίπεδη επιφάνεια που έχετε καλύψει με μαλακό πανί και αναδιπλώστε, όταν απαιτείται, για την τοποθέτηση της βάσης ή όταν αφαιρείτε τη βάση τοποθέτησης από την τηλεόραση, για να αποτρέψετε την πρόκληση ζημιάς στην επιφάνεια της οθόνης LCD. Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και μακριά από παιδιά.

Προετοιμασία για τοποθέτηση

Να έχετε κοντά σας τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης από την εγκατάσταση. - Πριν από την τοποθέτηση φροντίστε να έχετε ένα κατσαβίδι Phillips που να ταιριάζει στις βίδες. - Επαληθεύστε τη θέση τοποθέτησης της τηλεόρασης. Ετοιμάστε τέσσερις ή περισσότερες βίδες 8 mm και μία βίδα διαμέτρου 5 mm ή οδηγό (αν χρειάζεται). Ευθυγραμμίστε τις βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου.

Έλεγχος των εξαρτημάτων

παρέχονται με το μοντέλο SU-WL450

• Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	◎ PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	◎ PSW 6x50 (2)
◎ M Δακτύλιος (M4) (2)	◎ N PSW 4x50 (2)

Καθορισμός της θέσης τοποθέτησης

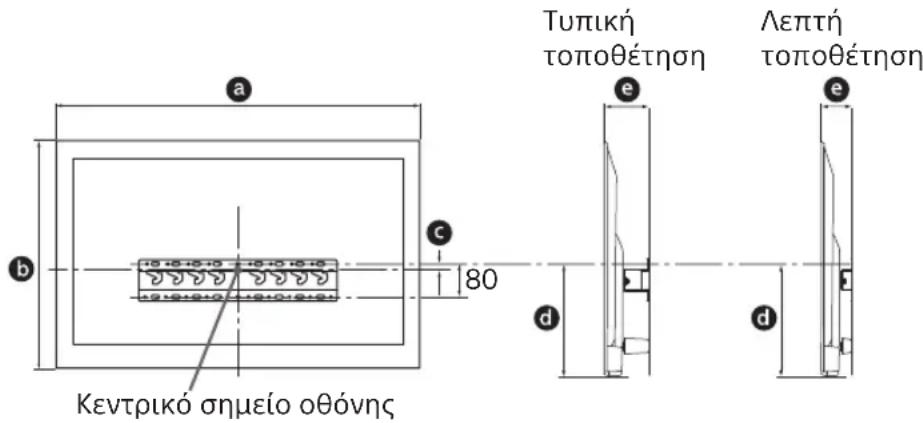

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλεύτε τον παρακάτω πίνακα για την εκτίμηση των διαστάσεων στον τοίχο.

Ανατρέξτε στον Οδηγό αναφοράς της ημερομηνίας σας για πληροφορίες σχετικά με το βάρος της.

Μονάδα: mm

Övouma μovtekou	Διαστάσεις Μθόνης		Διάσταση κέντρου οθόνης	Mήκος για την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KDL-50WG6□□	1.130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Σημείωση

• Οι τύποι του πίνακα ανεύονται να σταθούν έτοιμοι ανάλογα με την εγκατάσταση.
• Οταν το μηχάνημα είναι τοποθετημένο στον τοίχο, το άνω μέρος της συσκευής πρέπει να απέχει κάποια απόσταση.

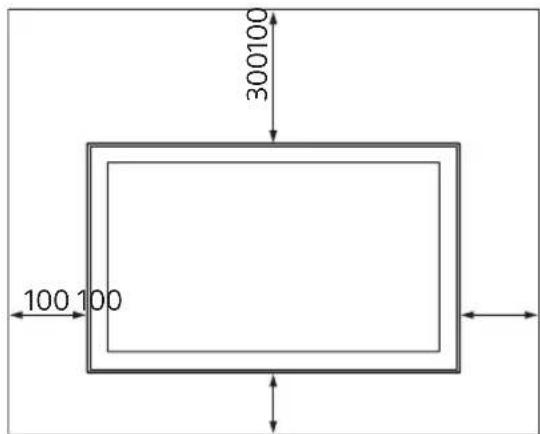

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του χώρου, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Τι θα αξιοποιήσει το κατασκευαστικό έργο και για να αποφευχθεί η ουσιασπική απκαθαροίων ή αγονίας;

Μην τοποθετείτε την τηλεόραση σε μέρος όπου η πρόσβαση είναι δύσκολη. Μην την τοποθετείτε πάνω σε θερμά, υγρά ή ασταθή αντικείμενα. Μην καλύπτετε την τηλεόραση με υφάσματα ή αντικείμενα που εμποδίζουν τον αερισμό. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Εμποδίζεται η κυκλοφορία του αέρα.

Σημείωση

Εάν δεν μπορείτε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια οπή στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκοπη πίεση στα καλώδια, προτιμήστε μια οπή στον τοίχο σε σημείο εκτός της περιοχής της βάσης (20) A, του προσαρμογέα βάσης ① και του διαχωριστικού (20) E, του διαχωριστικού (60) K.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-α Τυπική τοποθέτηση 2-β Λεπτή τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η πρόσβαση στους ακροδέκτες.

2-α 2-β

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, προσαρτήστε αυτό το βήμα.

Όνομα προϊόντος Θέση αγκίστρου

KDL-50WG6□□

C

KDL-43WG6□□

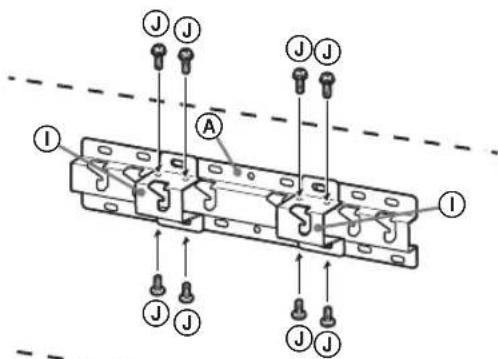

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον προσαρμογέα βάσης ① στη βάση (20) Α χρησιμοποιώντας τη βίδα (PSW 4x10).

4 Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 12.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του προσαρμογέα βάσης ①.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος σας πίσω από την τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης (Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

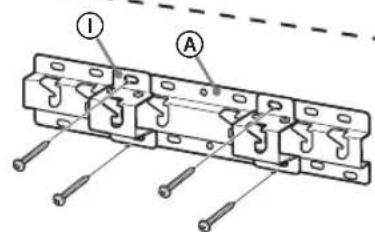

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm ή ράβδους (αν προβλέπονται). Τοποθετήστε τις τέσσερις βίδες στις οπές του προσαρμογέα βάσης ① για να τον συνδέσετε με τη βάση (20) Α (μέθοδος 2-α). - Εγκαταστήστε τη βάση (20) Α στον τοίχο οριζόντια.

Τυπική τοποθέτηση (2-α)

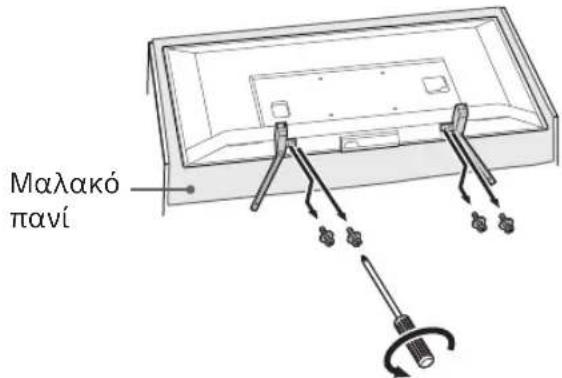

1 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Επισκευή

Τοποθετήστε την πινακίδα σε ένα σημείο που έχετε καλύψει με ένα απλό πανί, για την αποφυγή προκλήσεως φθοράς στην επιφάνεια της οδού. Κατανεύκατασον της επιτοιχίας βάσης, μηχροανόηστε τις βίδες αφαιρέστε από το βάθρο πινακίδας το έτος. Αποκουστείτε τη βάση επιγραφής τοποθετήστε την πινακίδα που αφαιρέσατε και τις βίδες της σε ένα ασφαλές σημείο και φυλάξτε τις μακριά από παιδιά. Θα χρειαστείτε αυτά τα εξαρτήματα, αν στο μέλλον της θέσης τοποθετήσετε την επιγραφή πάνω σε καινούργιο τοποθετήσετε. Η βάση επιγραφής τοποθετήσεως δεν πωλείται ξεχωριστά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η τηλεόραση είναι εντελώς κρυφή πριν την εγκαταστήσετε. Η τηλεόραση δεν πρέπει να εγκατασταθεί με την οθόνη LCD στραμμένη προς τα κάτω, για να αποφευχθούν φαινόμενα ανομοιόμορφης εικόνας. Αν ασκήσετε πίεση στην επιφάνεια της τηλεόρασης, η τηλεόραση μπορεί να υποστεί ζημιά. Τοποθετήστε την τηλεόραση με την οθόνη στραμμένη προς τα κάτω σε μαλακή επιφάνεια με τη βάση επιτραπέζιας τοποθέτησης να προεξέχει από την άκρη της επιφάνειας. Αν τοποθετήσετε την πρόσοψη της τηλεόρασης και το κάτω μέρος της βάσης επιτραπέζιας τοποθέτησης πάνω στην ίδια επίπεδη επιφάνεια, θα δημιουργηθούν μόνιμες ζημιές και μπορεί να προκληθεί ζημιά στην τηλεόραση. Κατά την αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση, κρατάτε τη βάση επιτραπέζιας τοποθέτησης σταθερά.

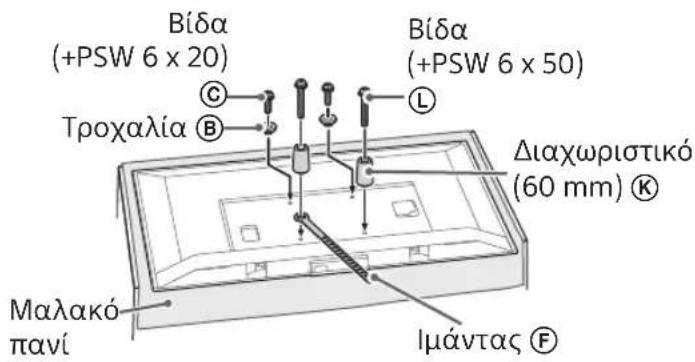

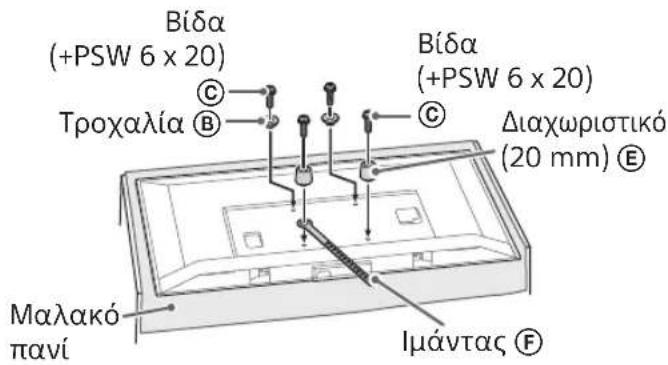

2 Τοποθετήστε τα εξαρτήματα προσαρμογής για την επιτοίχια βάση. Ελέγξτε τα εξαρτήματα προσαρμογής, ανατρέχοντας στην παράγραφο "Παρέχονται με το σύστημα SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 5.

Σημείωση

- Στερεώστε τα εξαρτήματα προσαρμογής με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Λεπτή τοποθέτηση (2-β)

Πίεση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, όταν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε πάντα τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξτε στον οδηγό αναφοράς που παρέχεται με την εγκατάσταση.

Σημείωση

- Αφαιρέστε το περίβλημα των καλωδίων με ένα από τον τοίχο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια σύμφωνα για να αποφύγετε να τα πατήσετε πριν από την τοποθέτηση στοίχου.

Τοποθετήστε την τηλεόραση στον τοίχο.

1 Εγκατάσταση της τηλεόρασης στη βάση ή στον προβολέα βάσης.

Για την αποφυγή των τραυματισμών, βάση ή στον προβολέα βάσης, συμβουλευτείτε τον πίνακα του Βήματος 3 στην ενότητα "Καθαρισμός της θέσης τοποθέτησης" στη σελίδα 6. Τοποθετήστε προς τα κάτω και τα δύο χέρια, βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Τυπική τοποθέτηση (2-α)

Αριστερή τοποθέτηση (2-β)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

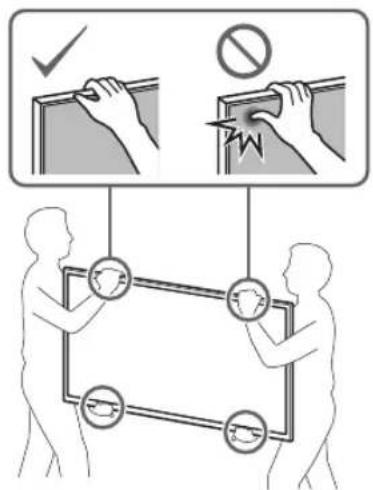

Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

2 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα (F) και συνδέστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή ισοδύναμη (εάν παρέχεται).

Σημείωση

• Ολισθήστε το κάτω προς την τηλεόραση, ελαφρώς προς τα εμπρός, για να βεβαιωθείτε ότι δεν κινείται προς τα εμπρός. Αν παρατηρήσετε ότι κινείται, τότε ο οριζόντιος οδηγός πρέπει να συνδεθεί με τον ιμάντα (F) σταθερά.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι τροχαλίες έχουν αναρτηθεί σταθερά στη βάση ή στον προβολέα βάσης. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20 (περίπτωση 2-β)

h2:60 (περίπτωση 2-α)
