Produkttyp	LED-Fernseher
Marke	Sony
Modell	Bravia KDL43WG663
Bildschirmgröße	43 Zoll (109 cm)
Auflösung	Full HD (1920 x 1080 Pixel)
Bildwiederholfrequenz	50 Hz / 60 Hz
Audioleistung	20 W (2 x 10 W)
Stromverbrauch (Normalmodus)	Ca. 100 W
Verbrauch im Standby	Weniger als 0,5 W
Stromversorgung	220 - 240 V AC, 50/60 Hz
Gewicht ohne Fuß	Ca. 10,0 kg
Gewicht mit Fuß	Ca. 11,5 kg
Maße ohne Fuß (B x H x T)	974 x 572 x 88 mm
Maße mit Fuß (B x H x T)	974 x 631 x 289 mm
Wandhalterungskompatibilität	VESA 400 x 300 mm (empfohlene Halterung SU-WL450)
HDMI-Anschlüsse	2 HDMI-Eingänge
USB-Anschlüsse	1 USB-Anschluss
Tuner	DVB-T/T2, Kabel (DVB-C), Satellit (DVB-S/S2)
Hauptfunktionen	Motionflow XR, Kinomodus, Kindersicherung, Timer
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Sicherheit	Wandmontage durch autorisierten Installateur empfohlen; keine schweren Gegenstände aufhängen
Ersatzteile und Reparierbarkeit	Ersatzteile über autorisierte Sony-Servicepartner erhältlich; Reparierbarkeitsindex nicht angegeben
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; technischer Support von Sony

Häufig gestellte Fragen - Bravia KDL43WG663 SONY

Wie schließe ich ein HDMI-Gerät an?

Schließen Sie das HDMI-Kabel an einen der HDMI-Eingänge auf der Rückseite des Fernsehers an und wählen Sie dann die entsprechende Quelle mit der Taste Source auf der Fernbedienung aus.

Wie reinige ich den Bildschirm, ohne ihn zu beschädigen?

Verwenden Sie ein weiches, trockenes Tuch (vorzugsweise Mikrofaser) und führen Sie leichte kreisende Bewegungen aus. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder saugfähiges Papier.

Kann ich den Fernseher an der Wand montieren?

Ja, dieses Modell ist mit VESA 400x300 mm Wandhalterungen kompatibel. Sony empfiehlt, einen autorisierten Installateur zu beauftragen und die Halterung SU-WL450 zu verwenden.

Wie suche ich DVB-T Sender?

Gehen Sie zu Einstellungen > Kanaleinstellungen > Automatischer Sendersuchlauf. Wählen Sie den Signaltyp (DVB-T) und starten Sie die Suche. Die Sender werden automatisch gespeichert.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob der Fernseher eingeschaltet ist (grüne Anzeige), die Quelle korrekt ist und die Kabel angeschlossen sind. Versuchen Sie, das Netzkabel für 30 Sekunden zu trennen und wieder anzuschließen.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Tasten Lautstärke + und - auf der Fernbedienung oder den Knopf an der Seite des Fernsehers. Sie können die Audioeinstellungen auch im Menü Ton anpassen.

Ist der Fernseher mit einer Internet-Box kompatibel?

Ja, Sie können eine TV-Box über HDMI anschließen. Stellen Sie sicher, dass der richtige HDMI-Eingang ausgewählt ist. Dieses Modell hat kein integriertes WLAN, verwenden Sie bei Bedarf einen Adapter oder eine Ethernet-Verbindung.

Wie aktiviere ich die Kindersicherung?

Gehen Sie im Menü zu Einstellungen > Kindersicherung und legen Sie eine 4-stellige PIN fest. Anschließend können Sie bestimmte Sender oder Quellen nach Ihren Wünschen sperren.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (ersetzen Sie sie bei Bedarf), stellen Sie sicher, dass kein Gegenstand den Infrarotsensor blockiert, und versuchen Sie, die Fernbedienung näher an den Fernseher zu halten.

Wo finde ich die vollständige Bedienungsanleitung?

Das Handbuch ist kostenlos auf der Website notice-facile.com im PDF-Format erhältlich. Sie können auch die digitale Version auf der Sony-Support-Website einsehen.

BEDIENUNGSANLEITUNG Bravia KDL43WG663 SONY

Installationsinformationen zur Verwendung der Wandhalterung (SU-WL450) von Sony

Unterstützte Modelle:

KDL-50WG6□□*/43WG6□□*

Das □□ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

Für den Kunden

Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts von einem Sony-Händler oder lizenzierten Fachleuten ausführen zu lassen.

Versuchen Sie nicht, das Fernsehgerät selbst zu installieren.

Für Sony-Händler und Montagefachleute

Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit.

Zur Installation dieses Produkts sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen

Sie die Montage dieses Produkts an der Wand unbedingt Sony-Händlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete

Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw.

Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen.

Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät und die Anweisungen in diesem Handbuch.

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

An die Kunden

Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Überlassen Sie die Montage einem Sony-Händler oder einem lizenzierten Fachmann und achten Sie bei der Montage insbesondere auf die Sicherheit. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch fehlerhafte Handhabung oder unsachgemäße Montage oder für die Montage eines anderen als des angegebenen Produkts. Ihre gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroffen.

An die Sony-Händler

Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sicher durchzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch fehlerhafte Handhabung oder unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus.

Diese Bedienungsanleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Lesen Sie sich diese Anleitung sorgfältig durch und verwenden Sie das Produkt korrekt. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

Diese Wandhalterung wurde zur Verwendung mit den angegebenen Fernsehgeräten entwickelt. Schlagen Sie bei Fernsehgeräten im zugehörigen Referenzleitfaden nach, um sich zu vergewissern, dass die Wandhalterung verwendet werden kann.

An die Kunden

WARNUNG

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommen.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfällen kommen. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführt wird.

• Das Fernsehgerät kann herunterfallen und schwerwiegende Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das Vierfache des Gewichts des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finden Sie im Referenzleitfaden des Geräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät tragen oder demontieren.

Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

Diese Wandhalterung wurde nur für die Verwendung mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschäden verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschütterungen nach links/rechts oder oben/unten aus.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Lehnen und hängen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen könnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschäden kommen.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgeräts aus. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät längere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfärben oder die Tapete kann sich lösen.
• Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Händler

WARNUNG

Die folgenden Anweisungen gelten nur für Sony-Händler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stößt, kann es zu Verletzungen oder Sachschäden kommen.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerät längere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeräts kommen.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Bedienungsanleitung an der Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt geeignete Schrauben für das Material der Wand und montieren Sie das Gerät sicher mit vier oder mehr Schrauben mit einem Durchmesser von 8 mm (oder entsprechendem Material).

Verwenden Sie unbedingt die mitgelieferten Schrauben und Befestigungsteile entsprechend den Anweisungen in dieser Bedienungsanleitung. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Bedienungsanleitung beschriebenen Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest.

Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschütterungen auszusetzen.

Wenn das Fernsehgerät Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie darauf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel nach der ordnungsgemäßen Montage des Fernsehgeräts ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann dies zu Verletzungen oder Schäden am Fernsehgerät führen.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn die Netz- oder Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt, gewaltsam verbogen oder verdreht werden, können die inneren Adern freigelegt werden, was zu einem Kurzschluss oder Stromschlag führen kann. Dies kann einen Brand oder Stromschlag verursachen.

Die Schrauben zur Befestigung der Wandhalterung an der Wand sind nicht im Lieferumfang enthalten.

Verwenden Sie geeignete Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Montage des Fernsehgeräts an der Wand

Die Montageschritte variieren je nach Fernsehgerät.

Verwenden Sie für die Wandmontage des Fernsehgeräts die Wandhalterung SU-WL450.

Hinweis

• Wenn der Tischständer am Fernsehgerät angebracht ist, entfernen Sie zuerst den Tischständer. Schlagen Sie im Einrichtungshandbuch nach und befolgen Sie die Schritte zum Entfernen des Tischständers in umgekehrter Reihenfolge.
• Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine ebene und stabile Oberfläche, die mit einem dicken, weichen Tuch bedeckt ist, wenn Sie die Montageteile für die Wandhalterung anbringen oder den Tischständer vom Fernsehgerät abnehmen, um die Oberfläche des LCD-Bildschirms nicht zu beschädigen.
• Bewahren Sie die abgenommenen Schrauben unbedingt an einem sicheren Ort auf, der für Kinder unzugänglich ist.

Vorbereitung der Montage

• Halten Sie für die Installation die Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts bereit.
• Stellen Sie vor der Montage sicher, dass Sie einen Kreuzschlitzschraubendreher bereitgelegt haben, der zu den Schrauben passt.
• Überprüfen Sie die Montageposition des Fernsehgeräts.
• Legen Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm und eine Schraube mit einem Durchmesser von 5 mm bzw. entsprechende Schrauben bereit (nicht im Lieferumfang enthalten). Wählen Sie Schrauben, die für das Material der Wand geeignet sind.

Überprüfen der Teile

Mit der SU-WL450 geliefert

• Stellen Sie sicher, dass alle Teile vorhanden sind.

A Grundplatte (20) (1)	B Rolle (2)
C PSW 6x20 (4) D PSW 4x20 mit Hülse (2)	F Gurt (1)
E Abstandshalter (20) (2)
G Hülse (20) (M4) (2)	H PSW 4x20 (2)
I Grundplatten- adapter (2)	J PSW 4x10 (8)
K Abstandshalter (60) (2)	L PSW 6x50 (2)
M Hülse (M4) (2) N PSW 4x50 (2)	O

Festlegen der Montageposition

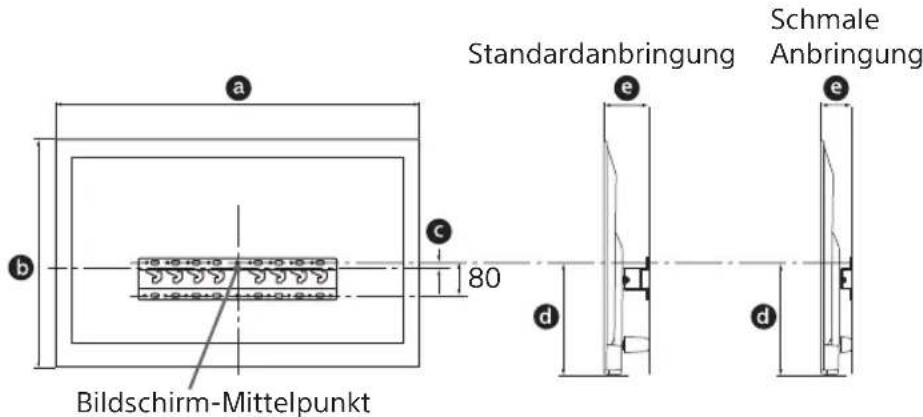

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist. In der folgenden Tabelle finden Sie Informationen zum Montieren des Fernsehgeräts an der Wand. Im Referenzleitfaden zum Fernsehgerät finden Sie Informationen zum Gewicht des Fernsehgeräts.

Einheit: mm

Modell-bezeichnung	Display-abmessungen	Bildschirmitten-abmessung	Montagemaße
	a	b	c	d
				Standard-anbringung Schmiele Anbringung
KDL-50WG6□□	1.130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Hinweis

Die Angaben in der Tabelle können je nach Installation etwas variieren. - Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.

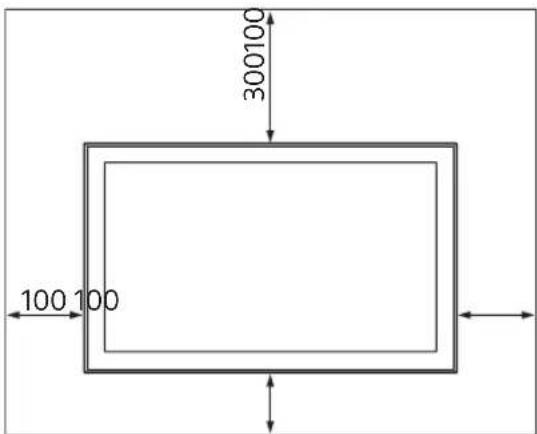

Bedienungsanleitung des Fernsehgeräts. Lassen Sie zwischen dem Fernsehgerät und der Decke sowie vorstehenden Teilen der Wand ausreichend Platz, wie unten dargestellt.

Einheit: mm

Um eine ausreichende Belüftung sicherzustellen und die Ansammlung von Schmutz und Staub zu verhindern:

• Legen Sie das Fernsehgerät nicht flach hin, installieren Sie es nicht auf dem Kopf stehend oder mit der Rückseite oder Seite nach vorne.
• Stellen Sie das Fernsehgerät nicht in ein Regal, auf einen Teppich, auf ein Bett oder in einen Schrank.
• Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.
• Installieren Sie das Fernsehgerät nicht wie weiter unten dargestellt.

Die Luftzirkulation wird blockiert.

Hinweis

• Wenn Sie vorhaben, die Kabel in der Wand zu verlegen, bohren Sie ein Loch in die Wand, um die Kabel durchzuführen, bevor Sie mit der Montage beginnen.

Um zu verhindern, dass die Kabel eingeklemmt werden, führen Sie die Bohrung in der Wand außerhalb der Umfassung der Grundplatte (20) A, des Grundplattenadapters 1 und des Abstandshalters (20) E bzw. des Abstandshalters (60) K durch.

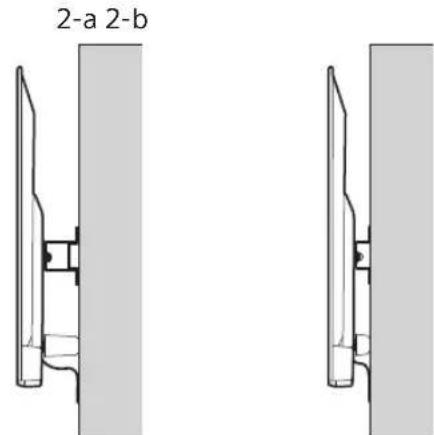

2 Wählen Sie die Art der Wandbefestigung. Sie können die Entfernung von der Rückseite des Fernsehgeräts zur Wand wie unten angegeben auswählen.

2-a Standardanbringung 2-b Schmale Anbringung

Beachten Sie die Tabelle in Schritt 1.

WARNUNG

• Wenn 2-b ausgewählt wird, ist der Zugriff auf die Anschlüsse an der Rückseite eingeschränkt.

3 Informationen zur Montageposition des Grundplattenadapters finden Sie in der Tabelle unten. Wenn Sie 2-b wählen, überspringen Sie diesen Schritt.

Modellbezeichnung	Hakenpositionen
KDL-50WG6□□	c
KDL-43WG6□□

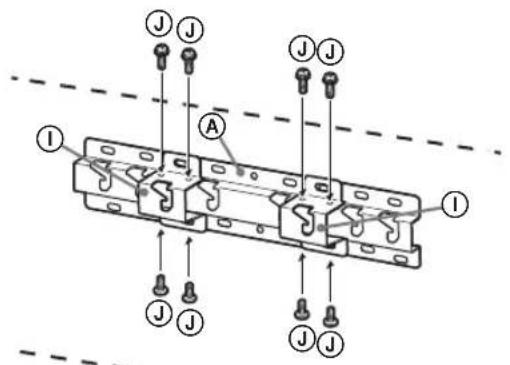

Bringen Sie den Grundplattenadapter ① mit der Schraube (PSW 4x10) ⑧ an der Grundplatte (20) ④ an, wenn Sie 2-a wählen.

4 Legen Sie die Schraubenpositionen für die Montage der Grundplatte (20) (A) fest.

Beachten Sie die technischen Daten auf Seite 12.

Wenn Sie 2-a wählen, verwenden Sie die Bohrungspositionen des Grundplattenadapters ①.

WARNUNG

Die Wand, an der das Fernsehgerät montiert wird, sollte mindestens das Vierfache des Gewichts des Fernsehgeräts tragen können (Informationen zum Gewicht finden Sie im Referenzleitfaden des Fernsehgeräts).

• Bestimmen Sie die Stärke der Wand, an der das Fernsehgerät montiert werden soll. Verstärken Sie die Wand bei Bedarf ausreichend.

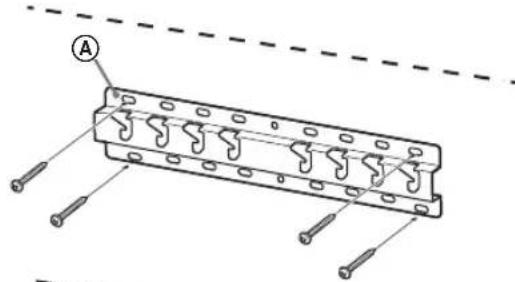

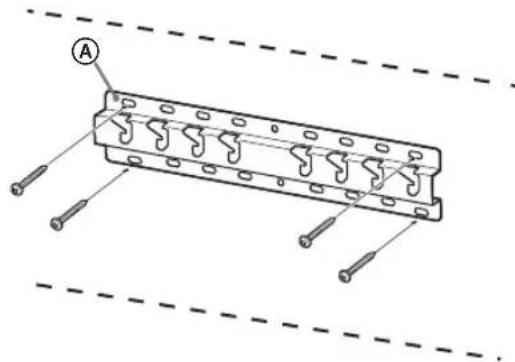

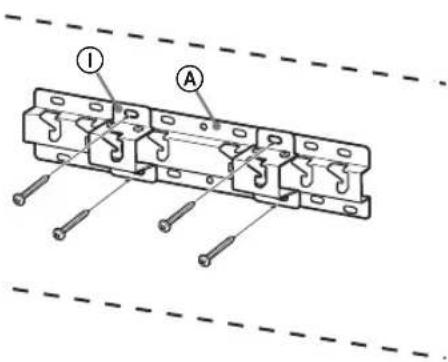

Montieren der Grundplatte an der Wand

• Verwenden Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm bzw. entsprechende Schrauben (nicht mitgeliefert).
• Setzen Sie vier Schrauben in die Bohrungen des Grundplattenadapters ① und der Grundplatte (20) ④ ein (nur 2-a).
• Montieren Sie die Grundplatte (20) ④ horizontal an der Wand.

Standardanbringung (2-a)

Schmale Anbringung (2-b)

Vorbereitung der Montage des Fernsehgeräts

Bezüglich der Installation des Ständers ziehen Sie das Einrichtungshandbuch zur Hand.

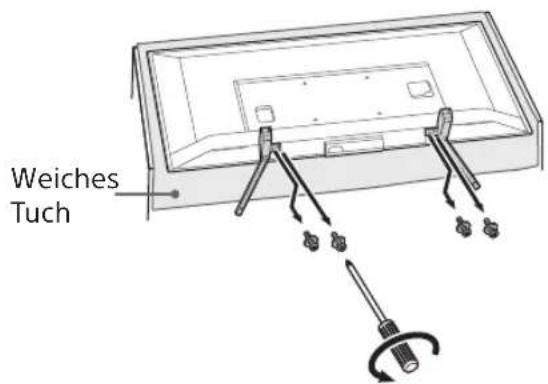

1 Nehmen Sie den Tischständer vom Fernsehgerät ab.

Hinweis

• Legen Sie unbedingt ein weiches Tuch unter das Fernsehgerät, um Beschädigungen an der Bildschirmoberfläche zu vermeiden.
• Verwenden Sie zum Montieren der Wandhalterung nicht die vom Tischständer abgenommenen Schrauben. Bewahren Sie den abgenommenen Tischständer und die zugehörigen Schrauben unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf. Sie brauchen sie, wenn Sie das Fernsehgerät später auf einem Tisch aufstellen wollen. Der Tischständer kann nicht getrennt erworben werden.

WARNUNG

Vergewissern Sie sich vor dem Einsatz, dass das Fernsehgerät aufrecht steht. Um Ungleichmäßigkeiten zu vermeiden, darf das Fernsehgerät nicht mit nach unten weisendem LCD-Bildschirm eingeschaltet werden. - Wenn die Oberfläche des Fernsehgeräts zu starkem Druck oder Stößen ausgesetzt wird, kann das Fernsehgerät Sprünge bekommen oder anderweitig beschädigt werden. - Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine stabile und ebene Oberfläche, so dass der Tischständer über die Kante der Unterlage hinausragt. Wenn Sie den Bildschirm des Fernsehgeräts und den Fuß des Tischständers auf derselben Oberfläche ablegen, liegt das Fernsehgerät instabil und kann beschädigt werden. - Wenn Sie den Tischständer vom Fernsehgerät abnehmen, halten Sie den Tischständer fest.

2 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand des Abschnitts „Mit der SU-WL450 geliefert“ unter „Überprüfen der Teile“ auf Seite 5.

Hinweis

Befestigen Sie die Montageteile sicher mit Schrauben. - Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5 N·m {15 kgf·cm} ein. Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

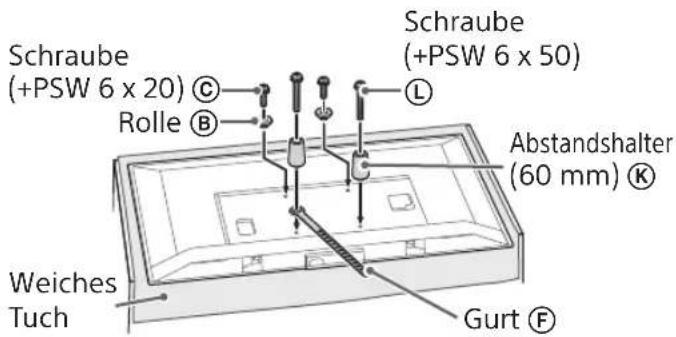

Standardanbringung (2-a)

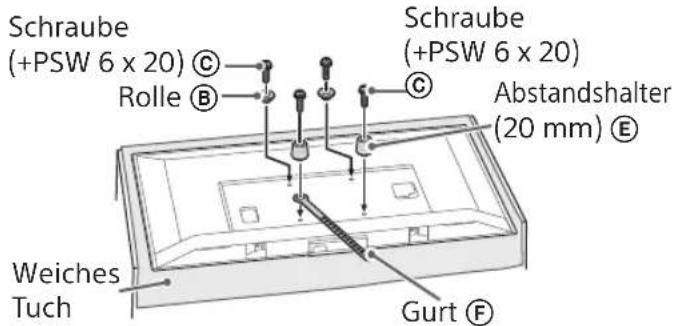

Schmale Anbringung (2-b)

Hinweis

• Bei dieser Art der Montage können Sie einige der Anschlüsse auf der Rückseite des Fernsehgeräts nicht nutzen.

3 Schließen Sie die notwendigen Kabel an das Fernsehgerät an. Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgeräts nach.

Hinweis

• Überlassen Sie die Kabelführung in der Wand einem lizenzierten Fachmann. Bündeln Sie die Anschlusskabel, damit niemand darauf tritt, bevor Sie die Wandmontage durchführen.

Montieren des Fernsehgeräts an der Wand

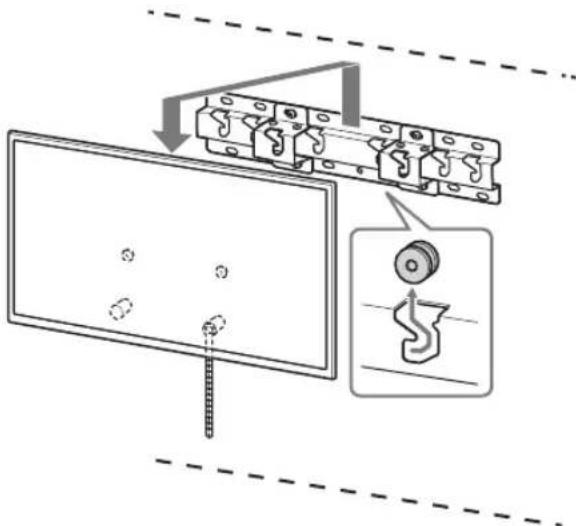

1 Montieren Sie das Fernsehgerät auf der Grundplatte oder dem Grundplattenadapter.

Informationen zur Position der Rollen (B) zum Einhängen der Grundplatte oder des Grundplattenadapters finden Sie in der Tabelle in Schritt 3 unter „Festlegen der Montageposition“ auf Seite 7. - Schieben Sie das Fernsehgerät vorsichtig nach unten und hängen Sie die Rollen ⑧, die an der Rückseite des Fernsehgeräts angebracht sind, an die Grundplatte oder den Grundplattenadapter, wobei Sie auf die Form der Löcher achten müssen. - Überprüfen Sie nach der Montage des Fernsehgeräts an der Wand, ob die Rollen (B) fest in die Grundplatte oder den Grundplattenadapter eingerastet sind. - Lassen Sie beide Höhen langsam los, um sicherzustellen, dass das Fernsehgerät nicht herunterfällt.

Standardanbringung (2-a)

Schmale Anbringung (2-b)

WARNUNG

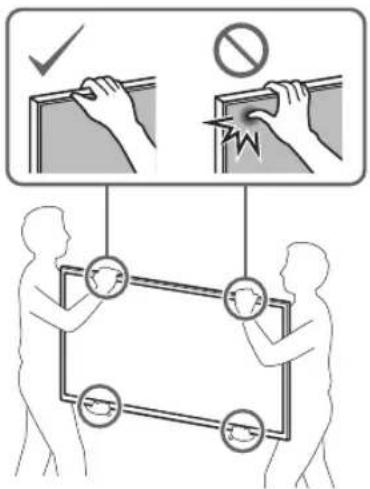

• Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät beim Tragen halten.

2 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts bewegt.

• Spannen Sie den Gurt (F) und befestigen Sie ihn fest an der Wand.

• Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert).

Hinweis

Versuchen Sie, die Unterseite des Fernsehgeräts leicht in Ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn es sich bewegt, ist es nicht richtig fixiert und der Gurt F sollte erneut fest fixiert werden.

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Rollen ⑧ sind fest in die Grundplatte oder den Grundplattenadapter eingehängt. Die Kabel sind nicht verdreht oder eingeklemmt. Der Gurt F ist straff gespannt.

WARNUNG

• Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.

WARNUNG

• Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät beim Abnehmen halten.

Technische Daten

Abmessungen: (ca.) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (Fall 2-b)

h2: 60 (Fall 2-a)

Gewicht (nur Grundplatte): (ca.) [kg]

0,8

Design und technische Daten können ohne vorherige

Ankündigung geändert werden.

Kontrollieren Sie die folgenden Punkte.

Kontrollieren Sie die folgenden Punkte.

Der Luftstrom ist blockiert.

Hinweis

Kontrollieren Sie die folgenden Punkte.

Befestigen Sie die Halterung (2-b).

Bereiten Sie die Installation des Fernsehgeräts vor.

Schlagen Sie in der Installationsanleitung nach, um die Basis zu installieren.
