Tipo de producto	Televisor LED
Marca	Sony
Modelo	Bravia KDL43WG663
Tamaño de la pantalla	43 pulgadas (109 cm)
Resolución	Full HD (1920 x 1080 píxeles)
Frecuencia de barrido	50 Hz / 60 Hz
Potencia de audio	20 W (2 x 10 W)
Consumo eléctrico (modo normal)	Aproximadamente 100 W
Consumo en espera	Menos de 0,5 W
Alimentación	220 - 240 V AC, 50/60 Hz
Peso sin soporte	Aproximadamente 10,0 kg
Peso con soporte	Aproximadamente 11,5 kg
Dimensiones sin soporte (An x Al x Pr)	974 x 572 x 88 mm
Dimensiones con soporte (An x Al x Pr)	974 x 631 x 289 mm
Compatibilidad con soporte mural	VESA 400 x 300 mm (soporte SU-WL450 recomendado)
Conectores HDMI	2 entradas HDMI
Conectores USB	1 puerto USB
Sintonizador	TDT (DVB-T/T2), cable (DVB-C), satélite (DVB-S/S2)
Funciones principales	Motionflow XR, modo cine, control parental, temporizador
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no utilizar productos abrasivos
Seguridad	Fijación mural por instalador autorizado recomendada; no colgar objetos pesados
Piezas de repuesto y reparabilidad	Piezas disponibles a través del servicio autorizado Sony; índice de reparabilidad no comunicado
Información general	Manual de instrucciones disponible en varios idiomas; soporte técnico Sony

Preguntas frecuentes - Bravia KDL43WG663 SONY

¿Cómo conectar un periférico HDMI?

Conecte el cable HDMI a una de las entradas HDMI en la parte posterior del televisor, luego seleccione la fuente correspondiente usando el botón Fuente del control remoto.

¿Cómo limpiar la pantalla sin dañarla?

Utilice un paño suave y seco (preferiblemente de microfibra) realizando movimientos circulares suaves. No utilice nunca productos químicos, alcohol ni papel absorbente.

¿Puedo montar el televisor en la pared?

Sí, este modelo es compatible con soportes murales VESA 400x300 mm. Sony recomienda llamar a un instalador autorizado y utilizar el soporte SU-WL450.

¿Cómo buscar canales TDT?

Vaya al menú Configuración > Ajustes de canales > Sintonización automática. Seleccione el tipo de señal (TDT) e inicie la búsqueda. Los canales se memorizarán automáticamente.

¿Qué hacer si la imagen no se muestra?

Verifique que el televisor esté encendido (luz verde), que la fuente sea correcta y que los cables estén conectados. Intente desconectar y volver a conectar la alimentación después de 30 segundos.

¿Cómo ajustar el volumen?

Utilice las teclas Volumen + y - en el control remoto o el botón en el costado del televisor. También puede ajustar los parámetros de audio en el menú Sonido.

¿El televisor es compatible con una box de Internet?

Sí, puede conectar una box TV mediante HDMI. Asegúrese de seleccionar la entrada HDMI correcta. Este modelo no dispone de Wi-Fi integrado, use un adaptador o una conexión Ethernet si es necesario.

¿Cómo activar el control parental?

En el menú Configuración > Bloqueo parental, defina un código PIN de 4 dígitos. Luego podrá bloquear ciertos canales o fuentes según las restricciones deseadas.

¿Qué hacer si el control remoto no funciona?

Verifique las pilas (reemplácelas si es necesario), asegúrese de que ningún objeto obstruya el sensor infrarrojo e intente acercar el control remoto al televisor.

¿Dónde encontrar el manual de uso completo?

El manual está disponible gratuitamente en el sitio notice-facile.com en formato PDF. También puede consultar la versión digital en el sitio de soporte de Sony.

MANUAL DE USUARIO Bravia KDL43WG663 SONY

Información de instalación para usar el Soporte de pared de Sony (SU-WL450)

Modelos compatibles: KDL-50WG6 □□ / 43WG6 □□

• En los nombres de modelo reales, "□□" indica los números y/o los caracteres específicos de cada modelo.

Información para los clientes: Por motivos de seguridad y protección del producto, Sony recomienda encarecidamente que la instalación del televisor la realice un distribuidor de Sony o un contratista autorizado. No intente realizar la instalación por su cuenta.

Información para los distribuidores y contratistas de Sony: Preste especial atención a la calidad durante los procesos de instalación, mantenimiento periódico y revisión de este producto.

La instalación de este producto requiere disponer de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del televisor. Asegúrese de confiar la instalación de este producto en la pared únicamente a distribuidores de Sony o contratistas autorizados, y preste especial atención a la seguridad durante el proceso de instalación. Sony queda exento de cualquier responsabilidad por daños o lesiones ocasionados por una manipulación incorrecta o una instalación inadecuada.

Por su seguridad y para una instalación correcta, siga las Instrucciones de manejo del soporte de pared, la Guía de configuración del televisor y las indicaciones de este manual.

Seguridad

Muchas gracias por la adquisición de este producto.

Información para los clientes

Para la instalación de este producto se requieren conocimientos suficientes. Asegúrese de encargar la instalación a un distribuidor o a un contratista Sony autorizado y preste especial atención a la seguridad durante la instalación. Sony no se hace responsable de los daños o lesiones causados por una mala realización, una instalación incorrecta o la instalación de cualquier producto que no sea el especificado. Esto no afecta sus derechos legales (en caso de haberlos).

Información para los distribuidores de Sony

Para la instalación de este producto se requieren conocimientos suficientes. Lea detenidamente este manual de instrucciones para realizar la instalación de manera segura. Sony no se responsabiliza de ningún daño o lesión provocados por una manipulación o instalación incorrectas. Entregue este manual al cliente después de la instalación.

Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Lea detenidamente este manual y utilice el producto correctamente. Conserve este manual para poder consultarlo en el futuro.

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

PRECAUCIÓN

Producto especificado

El soporte de montaje mural está diseñado para usar con los TV asignados en el producto. Consulte la Guía de referencia del televisor para comprar si se puede usar el soporte de pared.

Información para los clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.

Asegúrese de unir la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de montaje mural o el televisor no está instalado correctamente, pueden ocurrir los siguientes accidentes. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.

• El televisor podría caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable, desigual o no es perpendicular al suelo, la unidad puede caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos cuatro veces el peso del televisor. (Consulte la Guía de referencia del televisor para poder el peso del televisor.)
• Si la instalación del soporte de montaje mural en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese de unir el traslado o el desmontaje del televisor a contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje del televisor, este puede caerse y provocar daños personales y materiales. Asegúrese de que dos o más personas (tres o más personas para un televisor de 75 pulgadas o más) transporten o desmonten el televisor.

No quite los tornillos, etc., una vez montado el televisor.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No modifique las piezas del soporte de montaje mural.

Si lo hace, el soporte de montaje mural puede caerse y provocar daños personales o materiales.

No monte ningún otro equipo que no sea el producto asignado.

Este soporte de montaje mural se ha diseñado para utilizarse solo con el producto especificado. Si monta un equipo distinto del especificado, puede caerse o romperse y provocar daños personales o materiales.

No aplique nunca peso que no sea el propio del televisor en el soporte de montaje mural.

No sacuda el televisor hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No se apoye en el televisor ni se cuelgue de este.

No se apoye en el televisor ni se cuelgue de este, ya que podría caerle encima y provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excesiva en la parte superior del televisor. Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

Precauciones

• Si utiliza el televisor instalado en el soporte de montaje mural durante un largo periodo de tiempo, es posible que la pared que quede detrás o encima del televisor se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No use el soporte de montaje mural en un lugar en el que pueda sufrir vibraciones mecánicas.

Instalación del soporte de montaje mural

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes están destinadas únicamente a los distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la calidad durante la instalación, el mantenimiento y la comprobación de este producto.

No instale el soporte de montaje mural en superficies de paredes en las que puedan sobresalir las esquinas o los lados del televisor.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor, puede producirse daños personales o materiales.

No instale el televisor encima ni debajo de un aparato de aire acondicionado.

Si el televisor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podrá producirse un incendio, una descarga eléctrica o un fallo de funcionamiento.

Asegúrese de instalar el soporte de montaje mural firmemente en la pared siguiendo las instrucciones de este manual.

Si alguno de los tornillos queda suelto o se desprende, el soporte de montaje mural puede caerse y provocar daños personales o materiales. Asegúrese de utilizar los tornillos adecuados para el material de la pared e instale la unidad firmemente, utilizando cuatro o más tornillos de 8 mm de diámetro (o equivalente).

Asegúrese de utilizar correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utiliza artículos sustitutivos, el televisor podrá caerse y dañarse o provocar daños personales.

Efectúe correctamente el montaje del soporte siguiendo el procedimiento descrito en este manual.

Si alguno de los tornillos queda suelto o se desprende, el televisor podrá caerse y dañarse o provocar daños personales.

Asegúrese de aparear bien los tornillos en la posición correspondiente.

De lo contrario, el televisor podría caerse y dañarse o provocar daños personales.

Procure que el televisor no reciba golpes durante la instalación.

Si el televisor recibe algún golpe, puede caerse o romperse. Tales percances podrían causar heridas personales.

Asegúrese de instalar el televisor en una pared que sea perpendicular y plana.

De lo contrario, el televisor podrá caerse y provocar daños personales.

Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.

Si alguna persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el televisor.

Evite que el cable de alimentación de CA o el cable de conexión queden atrapados.

Si el cable de alimentación de CA o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.

Los tornillos necesarios para hacer el soporte de montaje mural a la pared no están incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de montaje mural.

Instalación del televisor en la pared

El proceso de instalación varía según el televisor.

Utilice el soporte de pared SU-WL450 para instalar el televisor en la pared.

Nota

• Si el soporte de sobremesa está instalado en el televisor, desinstale el soporte de sobremesa antes de proceder. Consulte la Guía de configuración y siga los pasos en orden inverso para desmontar el soporte de sobremesa.
• Coloque el televisor con la pantalla hacia abajo sobre una superficie nivelada y estable, cubierta con un paño grueso y suave, cuando fije las piezas de sujeción del soporte de pared o cuando desinstale el soporte de sobremesa del televisor, para evitar dañar la superficie de la pantalla LCD.
• Asegúrese de guardar los tornillos retirados en un lugar seguro, lejos del alcance de los niños.

Preparación para la instalación

• Tenga a mano la Guía de referencia y la Guía de configuración del televisor antes de la instalación.
• Asegúrese de disponer de un destornillador Phillips adecuado para los tornillos antes de efectuar el montaje.
• Confirme la posición de instalación del televisor.
• Prepare como mínimo dos tornillos de 8 mm de diámetro y uno de 5 mm o equivalente (no suministrado). Elija los tornillos adecuados para el material de la pared.

Verificación de las piezas

Suministrado con SU-WL450

• Compruebe que se hayan suministrado todas las piezas.

A Base (20) (1) B Polea (2)
◎ PSW 6x20 (4)◎ PSW 4x20 con casquillo (2)
E Separador (20) (2) E Correa (1)
G Casquillo (20) (M4) (2)	H PSW 4x20 (2)
① Adaptador de base (2)	Ⅱ PSW 4x10 (8)
K Separador (60) (2)	L PSW 6x50 (2)
M Casquillo (M4) (2)	N PSW 4x50 (2)

Definición del lugar para la instalación

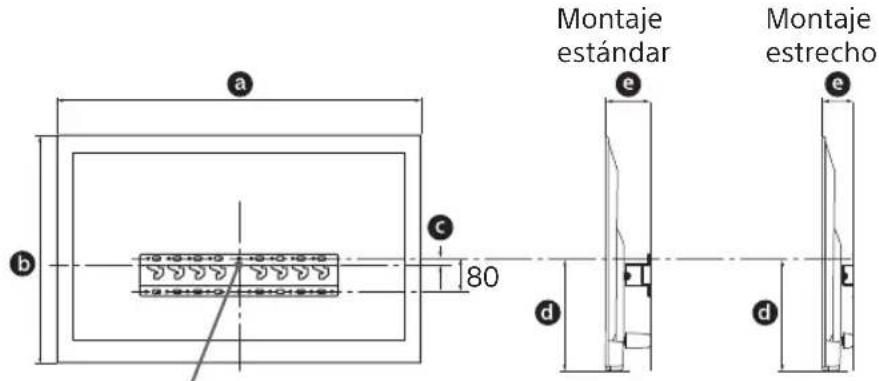

1 Decida la ubicación de instalación.

Asegúrese de que haya suficiente espacio en la pared para el televisor y de que la pared pueda soportar un peso al menos cuatro veces superior al del televisor.

Consulte la suma tabla acerca de la instalación del televisor en la pared. Para conocer el peso del televisor, consulte la Guía de referencia del televisor.

Punto del centro de la pantalla

Unidad: mm

Nombre delmodelo	Dimensiones de la pantalla	Dimensión del centro de la pantalla	Longitud para montaje
	a	b	c	d
				Montaje estándar Montaje estrecho
KDL-50WG6□□	1130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Nota

• Las cifras de la tabla pueden ser distintas según la instalación.
• Cuando el televisor está instalado en la pared, el lado superior del televisor está ligeramente inclinado hacia delante.

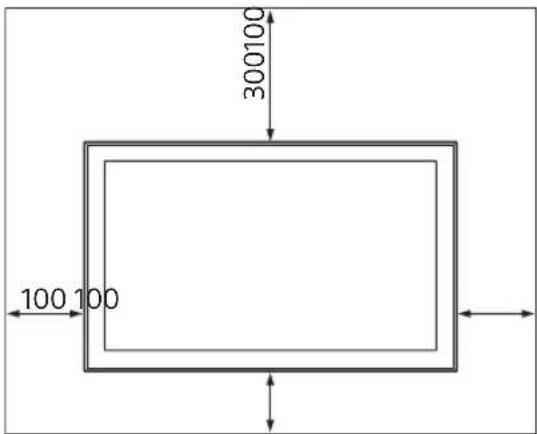

Deje un espacio adecuado entre el televisor, el techo y las partes salientes de la pared, tal y como se muestra a continuación.

Unidad: mm

• Para garantizar la correcta ventilación y evitar la acumulación de polvo o suciedad:

No coloque el conjunto del televisor tumbado o instalado del revés, de espaldas o de lado. No coloque el conjunto del televisor sobre estantes, alfombras, camas o armarios. - No cubra el conjunto del televisor con telas, como cortinas, ni con objetos, como periódicos, revistas, etc. - No instale el conjunto del televisor como se indica a continuación.

La circulación del aire queda bloqueada.

Nota

• Si se propone pasar los cables por la pared, realice un orificio en la pared para insertarlos antes de comenzar la instalación.

Para evitar comprimir los cables, realice un agujero en la pared fuera del perímetro de la base (20) A, adaptador de base 1 y separador (20) E, separador (60) K.

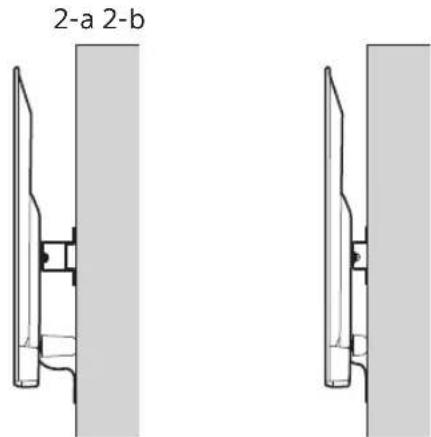

2 Seleccione el tipo de montaje en la pared. Las distancias entre la parte posterior del televisor y la pared que pueden adoptarse son las siguientes.

2-b Montaje estrecho

Consulte la tabla del paso 1.

ADVERTENCIA

• Si se selecciona la opción 2-b, resulta más complicado acceder a los terminales de la parte posterior.

3 Consulte la siguiente tabla sobre la ubicación del adaptador de la base. Si selecciona la opción 2-b, puede omitir este paso.

Nombre delmodelo	Posición de losganchos
KDL-50WG6□□	C
KDL-43WG6□□

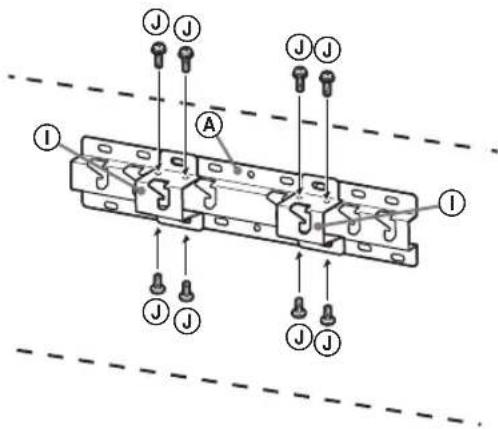

Monte el adaptador de la base ① fijando el tornillo (PSW 4x10) a la base (20) A si selecciona la opción 2-a.

4 Decida las posiciones de los tornillos para la instalación de la base (20) A.

Consulte las especificaciones de la página 12.

Si selecciona la opción 2-a, utilice las posiciones de los orificios del adaptador de la base (1).

ADVERTENCIA

• La pared en la que se proponga instalar el televisor deberá ser capaz de soportar un peso al menos cuatro veces superior al del televisor (Consulte la Guía de referencia del televisor para conocer el peso del televisor).
• Determine la resistencia de la pared en la que desea instalar el televisor. Si es necesario, refuércela.

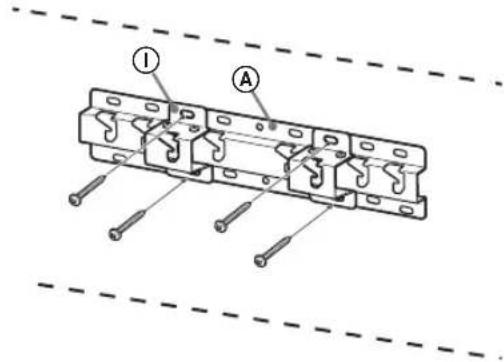

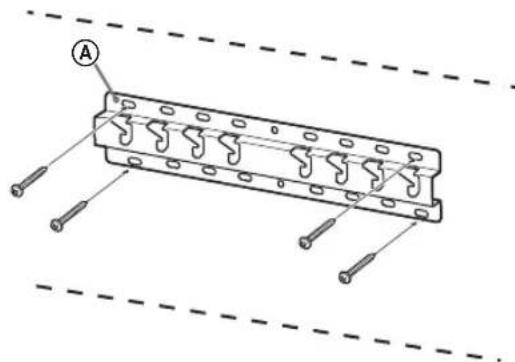

Instalación de la base en la pared

• Utilice cuatro o más tornillos de 8 mm de diámetro o equivalentes (no suministrados). Fije cuatro tornillos a los orificios del adaptador de la base ① con la base (20) (solo para 2-a).
• Instale la base (20) en la pared de manera horizontal.

Montaje estándar (2-a)

Montaje estrecho (2-b)

Preparación para instalar el televisor

Consulte la Guía de configuración para la instalación del soporte.

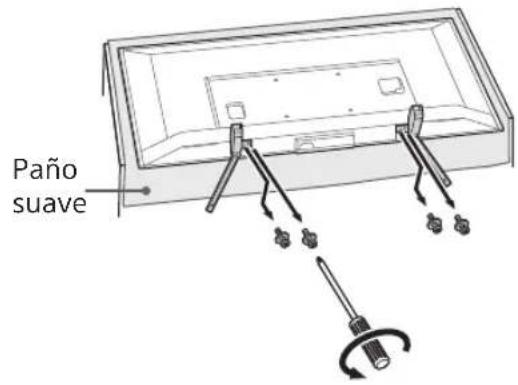

1. Desinstale el soporte de sobremesa del televisor.

Nota

• Asegúrese de colocar el televisor sobre un paño suave para evitar daños en la superficie de la pantalla.
• Cuando instale el soporte de pared, no use los tornillos que quitó del soporte de sobremesa.
• Asegúrese de guardar el soporte de sobremesa junto con sus tornillos quitados en un lugar seguro, lejos del alcance de los niños. Los necesitará más adelante si decide usar el televisor sobre una mesa. El soporte de sobremesa no se puede adquirir por separado.

ADVERTENCIA

• Asegúrese de que el televisor se encuentre en posición vertical antes de encenderlo. No debe encender el televisor cuando el panel LCD se encuentre boca abajo, para evitar que la imagen no se muestre uniforme.
• Si la superficie del televisor recibe presión o algún golpe, el televisor podría romperse o sufrir daños.
• Coloque el televisor con la pantalla hacia abajo sobre una superficie nivelada y estable, con el soporte de sobremesa colgando del borde de la superficie. Si coloca el televisor de modo que la pantalla y la base del soporte de sobremesa se encuentren al mismo nivel sobre la superficie, las condiciones para trabajo serían inestables y podría dañarse el televisor.
• Cuando desinstale el soporte de sobremesa del televisor, sujete el soporte de sobremesa con firmeza.

2 Coloque las piezas de fijación del soporte de pared. Compruebe las piezas de fijación en "Suministrado con SU-WL450", en la sección "Verificación de las piezas" de la página 5.

Nota

Fije las piezas de fijación mediante tornillos. - Cuando use un destornillador eléctrico, establezca el par de torsión aproximadamente en 1,5 N·m {15 kgf·cm}. - Asegúrese de guardar las piezas realizadas o no realizadas en un lugar seguro para usarlas a futuro. Conserve este manual para futuras consultas.

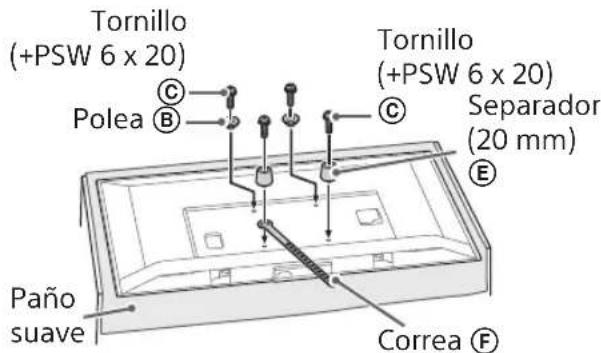

Montaje estándar (2-a)

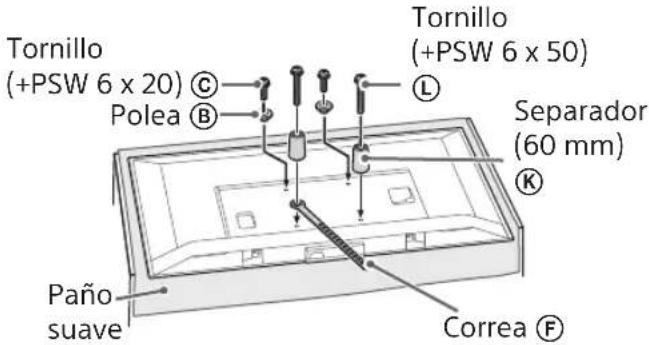

Montaje estrecho (2-b)

Nota

• Este tipo de montaje no permite utilizar algunos de los terminales de la parte posterior del televisor.

3 Conecte los cables necesarios al TV.

Asegúrese de conectar los cables antes de instalar el televisor en la pared. No intente conectarlos cuando el televisor se encuentre instalado.

Consulte la Guía de referencia proporcionada con el televisor.

Nota

• Asegúrese de unir la instalación de los cables en la pared a un contratista autorizado.
• Agrupe los cables de conexión para impedir pisarlos antes de efectuar el montaje en la pared.

Instalación del televisor en la pared

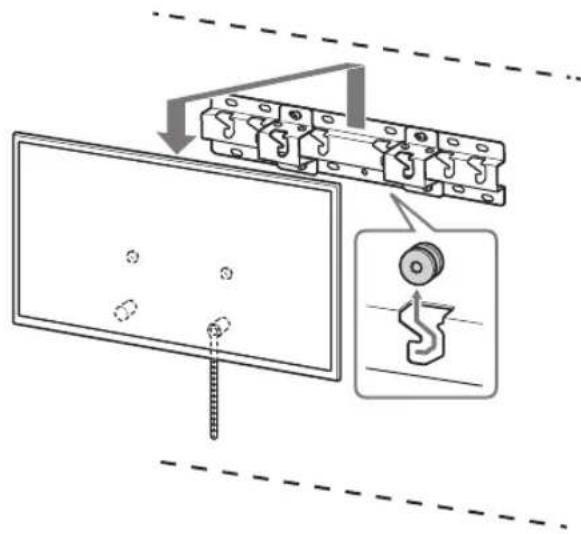

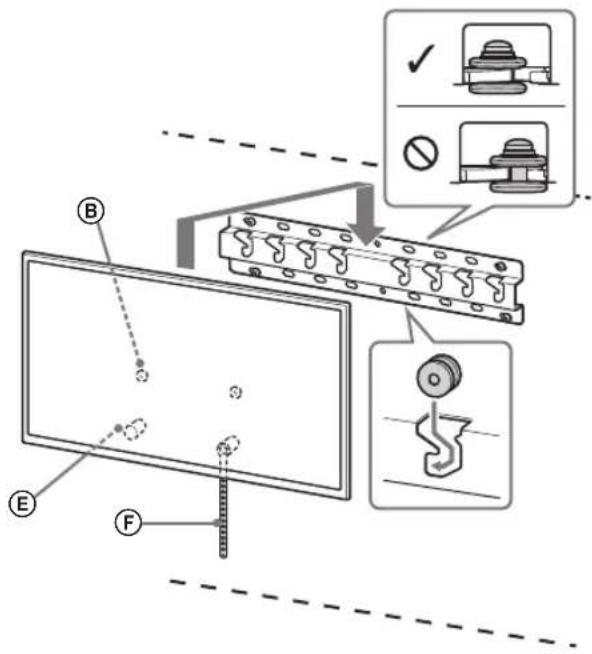

1 Instale el televisor en la base o el adaptador de la base.

• Para la colocación de las poleas (B) al gancho de la base o el adaptador de la base, consulte la tabla del paso 3 en "Definición del lugar para la instalación" en la página 7.
• Deslice suavemente el televisor y cuelgue las poleas (B) colocadas en la parte posterior del televisor en la base o el adaptador de la base, asegurándose de confirmar la forma de los orificios.
• Después de instalar el televisor en la pared, verifique que las poleas (B) estén aseguradas firmemente en la base o el adaptador de la base.
• Suelte ambas manos lentamente para asegurarse de que el televisor no se caiga.

Montaje estándar (2-a)

Montaje estrecho (2-b)

ADVERTENCIA

2 Cómo ajustar la parte inferior del TV si se mueve.

• Recoja la correa F y ajústela firmemente a la pared.

• Use un tornillo de 5 mm de diámetro o equivalente (no suministrado).

Nota

• Intente tirar de la parte de abajo del TV ligeramente hacia adelante para asegurarse de que no se pueda mover en esta dirección. Si se mueve, significa que no se colocó correctamente, por lo que debe ajustar con firmeza la correa (F) nuevamente.

Confirmación del final de la instalación

Verifique los siguientes puntos.

Las poleas están firmemente ajustadas a la base o al adaptador de la base. - Que los cables no estén retorcidos ni atrapados. - La correa está colocada firmemente y sin holgura.

ADVERTENCIA

• La colocación inadecuada del cable de alimentación de CA, etc., puede ser causa de un incendio o de descargas eléctricas debido a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizado la instalación.

Información adicional

Para un televisor, lleve a cabo el procedimiento de instalación a la inversa.

ADVERTENCIA

• Asegúrese de que dos o más personas (tres o más personas para un televisor de 75 pulgadas o más) sujeten el televisor para retirarlo.

Especificaciones

Dimensiones: (aprox.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

q : 100

h1:20 (caso 2-b)

h2:60 (caso 2-a)

Peso (solo base): (aprox.) [kg]

0,8

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• En los nombres de modelos actuales, el "□□" indica números y/o caracteres específicos de cada modelo.

Para los pacientes

Gracias por haber adquirido este producto.

Para los pacientes
