Produkttype	LED-TV
Merke	Sony
Modell	Bravia KDL43WG663
Skjermstørrelse	43 tommer (109 cm)
Oppløsning	Full HD (1920 x 1080 piksler)
Oppdateringsfrekvens	50 Hz / 60 Hz
Lydstyrke	20 W (2 x 10 W)
Strømforbruk (normal modus)	Omtrent 100 W
Strømforbruk i standby	Mindre enn 0,5 W
Strømforsyning	220 - 240 V AC, 50/60 Hz
Vekt uten stativ	Omtrent 10,0 kg
Vekt med stativ	Omtrent 11,5 kg
Mål uten stativ (B x H x D)	974 x 572 x 88 mm
Mål med stativ (B x H x D)	974 x 631 x 289 mm
Kompatibilitet med veggfeste	VESA 400 x 300 mm (feste SU-WL450 anbefales)
HDMI-kontakter	2 HDMI-innganger
USB-kontakter	1 USB-port
Tuner	DTT (DVB-T/T2), kabel (DVB-C), satellitt (DVB-S/S2)
Hovedfunksjoner	Motionflow XR, kinomodus, foreldrekontroll, timer
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut; ikke bruk slipende midler
Sikkerhet	Veggfeste av autorisert installatør anbefales; ikke heng tunge gjenstander
Reservedeler og reparerbarhet	Reservedeler tilgjengelig via autorisert Sony-service; reparasjonsindeks ikke oppgitt
Generell informasjon	Brukerveiledning tilgjengelig på flere språk; teknisk støtte fra Sony

Ofte stilte spørsmål - Bravia KDL43WG663 SONY

Hvordan koble til en HDMI-enhet?

Koble HDMI-kabelen til en av HDMI-inngangene bak på TV-en, og velg deretter den tilsvarende kilden ved å trykke på Kilde-knappen på fjernkontrollen.

Hvordan rengjøre skjermen uten å skade den?

Bruk en myk, tørr klut (helst mikrofiber) og gjør lette sirkelbevegelser. Bruk aldri kjemikalier, alkohol eller papirhåndklær.

Kan jeg montere TV-en på veggen?

Ja, denne modellen er kompatibel med VESA 400x300 mm veggfester. Sony anbefaler å bruke en autorisert installatør og festet SU-WL450.

Hvordan søke etter DTT-kanaler?

Gå til menyen Innstillinger > Kanalinnstillinger > Automatisk søk. Velg signaltype (DTT) og start søket. Kanalene lagres automatisk.

Hva gjør jeg hvis bildet ikke vises?

Kontroller at TV-en er på (grønn lampe), at kilden er riktig, og at kablene er tilkoblet. Prøv å koble fra og koble til strømmen igjen etter 30 sekunder.

Hvordan justere lydvolumet?

Bruk Volum + og --knappene på fjernkontrollen eller knappen på siden av TV-en. Du kan også justere lydinnstillingene i menyen Lyd.

Er TV-en kompatibel med en internettboks?

Ja, du kan koble til en TV-boks via HDMI. Sørg for å velge riktig HDMI-inngang. Denne modellen har ikke innebygd Wi-Fi, bruk en adapter eller Ethernet-tilkobling om nødvendig.

Hvordan aktivere foreldrekontroll?

I menyen Innstillinger > Foreldrelås, angi en 4-sifret PIN-kode. Du kan deretter blokkere bestemte kanaler eller kilder etter ønskede begrensninger.

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Sjekk batteriene (bytt dem om nødvendig), forsikre deg om at ingen gjenstander blokkerer infrarødsensoren, og prøv å holde fjernkontrollen nærmere TV-en.

Hvor finner jeg hele brukerveiledningen?

Bruksanvisningen er gratis tilgjengelig på nettstedet notice-facile.com i PDF-format. Du kan også se den digitale versjonen på Sonys støtteside.

BRUKSANVISNING Bravia KDL43WG663 SONY

Forsiktighetsregler

Forbered installasjonen av TV-en

Se startguiden for installasjon av stativet.

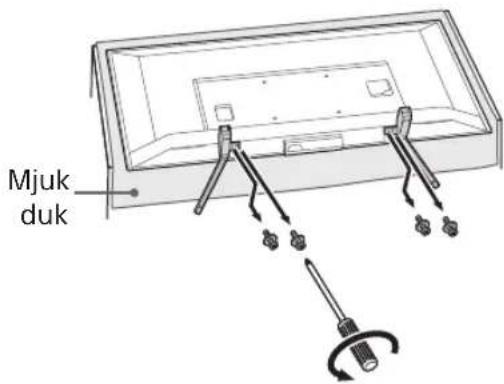

1 Ta av bordstativet fra TV-en.

Merk!

For å sikre tilstrekkelig ventilasjon og forhindre oppsamling av støv og smuss:

Når 2-b velges, begrenses tilgangen til støpselet bak.

3 Se tabellen nedenfor angående plassering av baseadapterens feste. Ved valg av 2-b hoppes dette trinnet over.

Modelavn krogplacering

KDL-50WG6□□ c

KDL-43WG6□□ c

1 Installer TV-en på basen eller baseadapteren.

Sørg for at det er minst to personer (tre eller flere personer for TV-er på 75 tommer og over) til å bære TV-en.

2 Slik forhindrer du at TV-en beveger seg.

Installasjonsveiledning for bruk med Sony veggmonteringsbrakett (SU-WL450)

Støttede modeller:

KDL-50WG6□□*/43WG6□□*

• I de faktiske modellnavnene indikerer "□□" tall og/eller bokstaver som gjelder spesielt for hver modell.

Til kunder

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -leverandører

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.

Av sikkerhetsmessige årsaker og for korrekt installasjon må bruksanvisningene for veggmonteringsbraketten, innstillingsveiledningen og retningslinjene i denne håndboken følges.

Om sikkerheten

Takk for at du kjøpte dette produktet.

Til kunder

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlig for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlig for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjonen.

Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Sørg for at du leser nøye gjennom denne håndboken og bruker produktet på riktig måte. Ha denne håndboken tilgjengelig for fremtidig referanse.

Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot føre til alvorlig personskade på grunn av brann, elektrisk støt, produktets velting eller fall. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.

FORSIKTIG

Spesifiserte produkter

Denne veggmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for å bekrefte at veggmonteringsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller at produkter kan falle ned.

Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen.

Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende ulykker oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.

TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd. - Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.) - Hvis veggmonteringsbraketten eller TV-en faller ned, kan det forårsake personskade eller skade på eiendom.

Overlat flytting eller demontering av TV-en til lisensierte entreprenører.

Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) bærer eller demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke gjør endringer på delene til veggmonteringsbraketten.

Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.

Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg på eller heng fra TV-en, da den kan falle ned på deg og forårsake personskade.

FORSIKTIG

Ikke bruk ekstrem kraft på oversiden av TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Forholdsregler

• Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale. Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.
• Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Følgende instrukser er bare for Sony-forhandlere. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.

Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.

Ikke installer TV-en over eller under et klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.

Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen.

Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Sørg for at du bruker riktige skruer etter materialet i veggen og installerer enheten sikkert med fire eller flere skruer av størrelsen 8 mm diameter (eller tilsvarende).

Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.

Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig så TV-en ikke utsettes for støt under installasjonen.

Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.

Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.

Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.

Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med.

Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.

Installere TV-en på veggen

Installasjonsfremgangsmåten varierer avhengig av TV-en.

Bruk veggmonteringsbrakett SU-WL450 til å installere TV-en på veggen.

Merknad

Hvis bordstativet er festet på TV-en, kobler du fra bordstativet på forhånd. Se Innstillingsveiledning og følg trinnene i motsatt rekkefølge for å løsne bordstativet. - Plasser TV-en med skjermen vendt ned på en plan og stabil overflate dekket med en tykk, myk klut, når du sikrer tilkoblingsdelene for veggmonteringsbrakett eller når du fjerner bordstativet fra TV-en for å forhindre skade på overflaten til LCD-skjermen. - Sørg for at skruene du har fjernet blir oppbevart på et trygt sted, utenfor barns rekkevidde.

Forberede installasjonen

Sørg for å ha TV-ens referanseveiledning og innstillingsveiledningen tilgjengelig for installasjonen. Pass på at du har en Phillips-skrutrekker som passer skruene før monteringen. Bekreft posisjonen TV-en skal installeres i. Gjør klar fire eller flere skruer av 8 mm diameter og en skrue på 5 mm eller tilsvarende (medfølger ikke). Velg skruer som passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

Bekreft at alle deler følger med.

A Sokkel (20) (1) B Trinse (2)
C PSW 6x20 (4) D P S W 4x20 med hylse (2)
E Avstandsstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)	H PSW 4x20 (2)
I Sokkeladapter (2)	I PSW 4x10 (8)
K Avstandsstykke (60) (2)	L PSW 6x50 (2)
M Hylse (M4) (2) N PSW 4x50 (2)

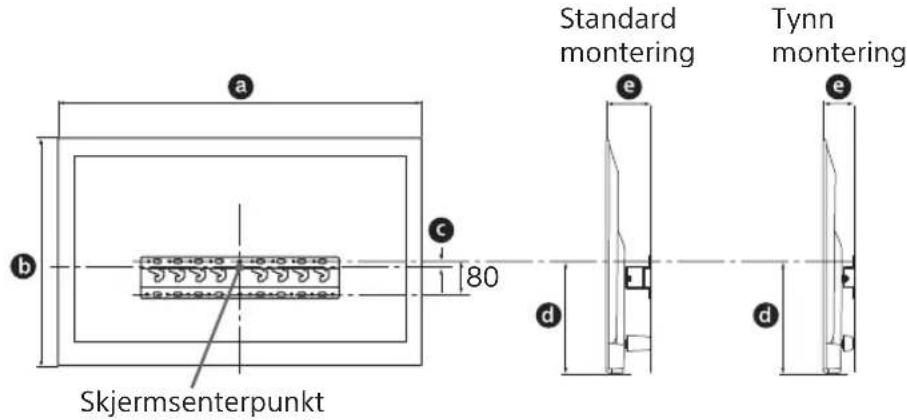

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst fire ganger TV-ens.

Se følgende tabell om Å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Enhet: mm

Modellnavn	Skjermmål		Skjermsen- termål		Lengde for montering
	a	b	c	d	e
					Standard montering	Tynn montering
KDL-50WG6☐☐	1130	660	21	358	130	88
KDL-43WG6☐☐	974	572	54	346	130	88

Merknad

• Tallene i tabellen kan variere noe avhengig av installasjonen.
• Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.

La det være en passende klaring mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

• Sikre god ventilasjon og forhindre oppsamling av smuss og støv:
• Ikke legg TV-en flatt, installer den opp ned, baklengs eller sideveis.
• Ikke plasser TV-en på en hylle, teppe, seng eller i et skap.
• Ikke dekk til TV-en med en klut, som gardiner, eller med aviser, osv. Aldri installer TV-en som vist under.

Hvis du har tenkt å legge kablene i veggen, må du lage et hull i veggen for å føre inn kablene før du starter installasjonen.

For å forhindre at kablene klemmes, må du lage et hull i veggen et sted utenfor perimeteret til sokkel (20) A, sokkeladapter 1 og avstandsstykket (20) E, avstandsstykket (60) K.

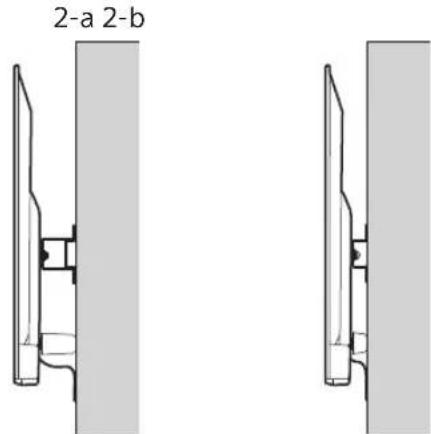

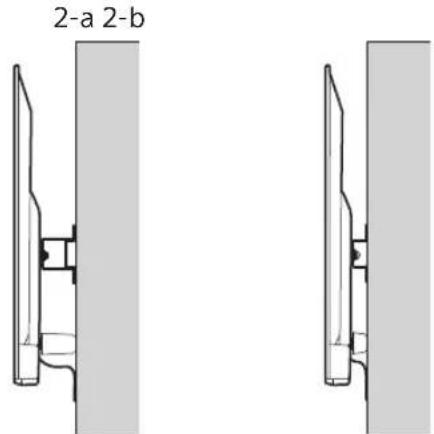

2 Velg veggmonteringsstil. Avstand fra TV-ens bakside fra veggen kan velges som vist under.

2-a Standard montering

2-b Tynn montering

Settabellen, trinn 1.

ADVARSEL

• Når 2-b er valgt, er tilgang til bakre terminal begrenset.

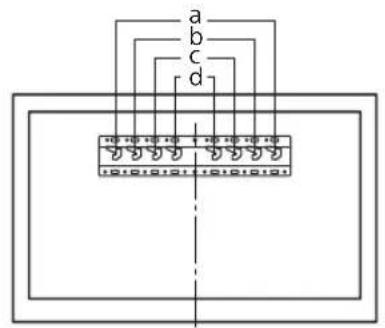

3 Se tabellen under om sted for montering av sukkeladapter. Når du velger 2-b, hopper du over dette trinnet.

Modellnavn Krokplassering
KDL-50WG6□□	c
KDL-43WG6□□

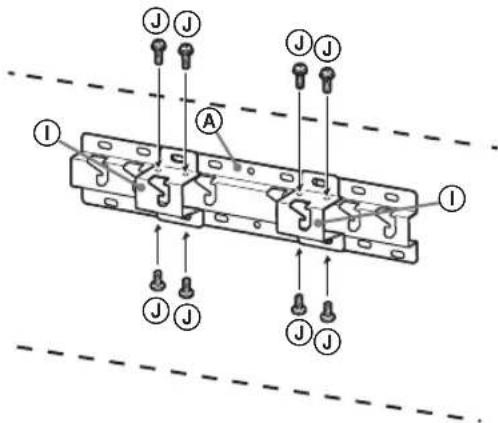

Monter sukkeladapter ① ved å bruke skrue (PSW 4x10) ⑫ på sukkel (20) ④ når du velger 2-a.

4 Bestem posisjonene til skruene for å installere sukkelen (20) A.

Se spesifikasjonene på side 12. Når du velger 2-a, kan du bruke hullposisjonene til sukkeladapter ①.

ADVARSEL

• Veggen som TV-en skal monteres på skal kunne støtte en vekt på minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.). Bestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov.

Installere sukkelen på

veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).

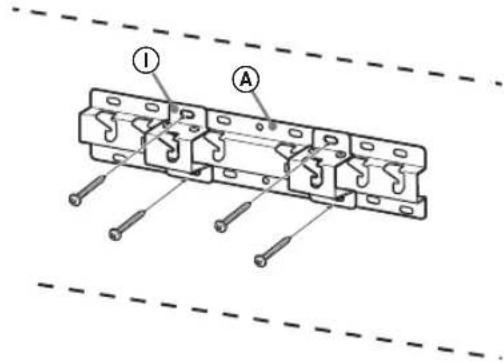

• Sett fire skruer inn i hullene på sukkeladapter ① Med sukkel (20) A (kun 2-a).
• Installer sokkelen (20) horisontalt på veggen.

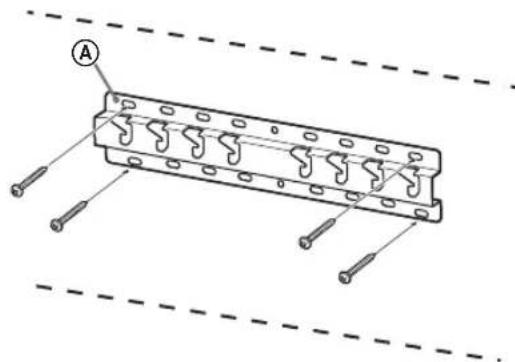

Standardmontering (2-a)

Tynn montering (2-b)

Forberede installasjonen av TV-en

Se innstillingsveiledningen for installasjon av stativet.

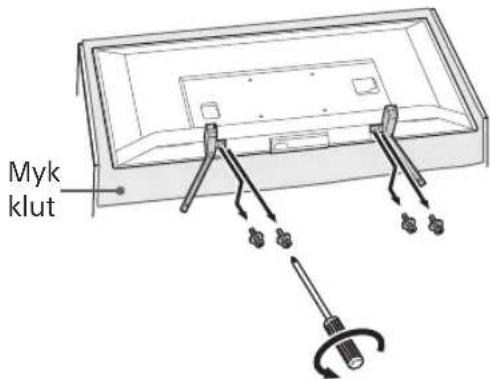

1 Demonter bordstativet fra TV-en.

Merknad

Pass på at du plasserer TV-en hvor du har lagt en myk klut for å forhindre skade på skjermens overflate. - Ved installasjon av veggmonteringsbraketten, ikke bruk skruene som fjernes fra bordstativet. Sørg for at bordstativet og skruene du har fjernet blir oppbevart på et trygt sted, utenfor barns rekkevidde. Du trenger disse hvis du vil bruke TV-en på et bord i fremtiden. Bordstativet kan ikke kjøpes separat.

ADVARSEL

• Sørg for at TV-en står i en vertikal posisjon før den slås på. TV-en må ikke slås på med LCD-skjermen vendt ned da dette kan føre til en ujevn bildeoppstilling. Hvis trykk eller støt påføres overflaten på TV-en, kan TV-en bli ødelagt eller skadet.
• Legg TV-en med forsiden ned på en stabil og jevn overflate med bordstativet hengende over kanten på overflaten. Hvis overflaten på TV-en og undersiden av bordstativet er på samme overflate i et plan, vil den være ustabil og du kan skade TV-en.
• Hold bordstativet stødig når du demonterer bordstativet fra TV-en.

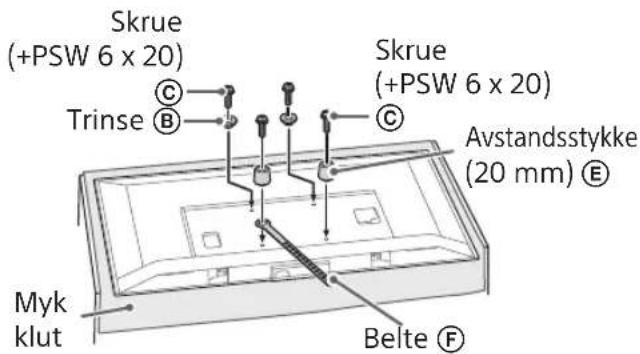

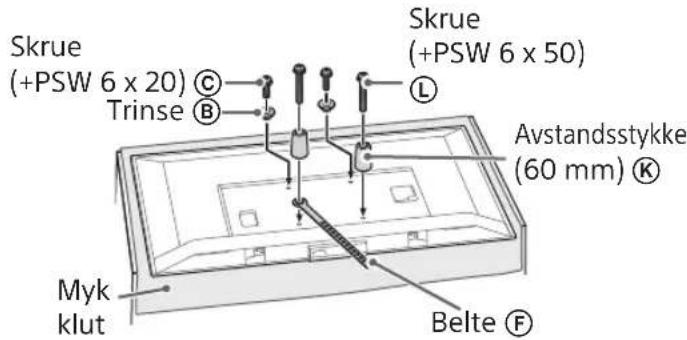

2 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontroller delene" på side 5.

Merknad

Fest tilkoblingsdelene sikkert med skruer. Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. Sørg for at de brukte eller ubrukte delene blir oppbevart på et trygt sted for framtidig bruk. Ta vare på denne håndboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Du kan ikke bruke noen av terminalene på baksiden av TV-en når denne monteringsmetoden brukes.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Installere TV-en på veggen

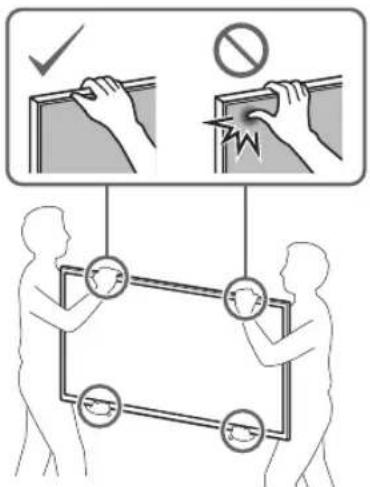

1 Installer TV-en på sokkelen eller sokkeladapteren.

• Se tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sokkelen eller sokkeladapteren. La TV-en gli forsiktig ned og heng trinsene ⑧ som er festet på baksiden av TV-en opp på sokkelen eller sokkeladapteren, sørg for å bekrefte formen på hullene.
• Etter installasjon av TV-en på veggen, kontrollerer du at trinsene ⑧ er godt festet på sokkelen eller sokkeladapteren.
• Slipp med begge hender langsomt for å sikre at TV-en ikke faller.

Standard montering (2-a)

Tynn montering (2-b)

ADVARSEL

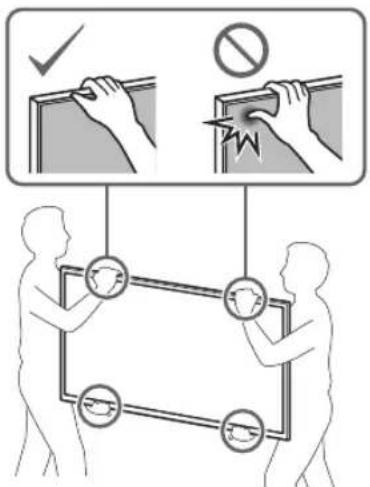

• Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den bæres.

2 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på beltet og fest det stramt til veggen.

• Bruk en skrue med 5 mm diameter eller tilsvarende (følger med).

Merknad

• Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og beltet ⑤ burde strammes riktig igjen.

Bekrefte fullføringen av installasjonen

• Trinsene (B) henger riktig på sokkel eller sokkeladapteren.
• Ledningen og kabelen er ikke klemt.
• Beltet (F) er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Annen informasjon

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

ADVARSEL

• Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den fjernes.

Spesifikasjoner

Mål: (Ca.) [mm]

a:400

b: 300

c:200

d:100

e:80

f:480

g: 100

h1:20 (tilfelle 2-b)

h2:60 (tilfelle 2-a)

Vekt (kun sokkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.
