Тип продукта	Светодиодный телевизор
Бренд	Sony
Модель	Bravia KDL43WG663
Размер экрана	43 дюйма (109 см)
Разрешение	Full HD (1920 x 1080 пикселей)
Частота развертки	50 Гц / 60 Гц
Аудиомощность	20 Вт (2 x 10 Вт)
Потребление электроэнергии (нормальный режим)	Около 100 Вт
Потребление в режиме ожидания	Менее 0,5 Вт
Питание	220 - 240 В перем. тока, 50/60 Гц
Вес без подставки	Около 10,0 кг
Вес с подставкой	Около 11,5 кг
Размеры без подставки (Д x В x Г)	974 x 572 x 88 мм
Размеры с подставкой (Д x В x Г)	974 x 631 x 289 мм
Совместимость с настенным креплением	VESA 400 x 300 мм (рекомендуется крепление SU-WL450)
Разъемы HDMI	2 входа HDMI
Разъемы USB	1 порт USB
Тюнер	Эфирное (DVB-T/T2), кабельное (DVB-C), спутниковое (DVB-S/S2)
Основные функции	Motionflow XR, кинорежим, родительский контроль, таймер
Уход и чистка	Протирать мягкой сухой тканью; не использовать абразивные средства
Безопасность	Рекомендуется установка на стену сертифицированным специалистом; не вешать тяжелые предметы
Запчасти и ремонтопригодность	Запчасти доступны через авторизованный сервисный центр Sony; индекс ремонтопригодности не указан
Общая информация	Руководство пользователя доступно на нескольких языках; техническая поддержка Sony

Часто задаваемые вопросы - Bravia KDL43WG663 SONY

Как подключить HDMI-устройство?

Подключите HDMI-кабель к одному из входов HDMI на задней панели телевизора, затем выберите соответствующий источник с помощью кнопки Источник на пульте дистанционного управления.

Как чистить экран, не повредив его?

Используйте мягкую сухую ткань (предпочтительно из микрофибры), выполняя легкие круговые движения. Никогда не используйте химические средства, спирт или бумажные полотенца.

Можно ли повесить телевизор на стену?

Да, эта модель совместима с настенными креплениями VESA 400x300 мм. Sony рекомендует обращаться к сертифицированному установщику и использовать крепление SU-WL450.

Как выполнить поиск эфирных каналов?

Перейдите в меню Настройки > Настройки каналов > Автонастройка. Выберите тип сигнала (Эфирное) и запустите поиск. Каналы будут сохранены автоматически.

Что делать, если изображение не отображается?

Убедитесь, что телевизор включен (горит зеленый индикатор), выбран правильный источник и кабели подключены. Попробуйте отключить и снова подключить питание через 30 секунд.

Как отрегулировать громкость?

Используйте кнопки Громкость + и - на пульте дистанционного управления или кнопку на боковой панели телевизора. Вы также можете настроить параметры звука в меню Звук.

Совместим ли телевизор с интернет-приставкой?

Да, вы можете подключить ТВ-приставку через HDMI. Убедитесь, что вы выбрали правильный вход HDMI. Эта модель не имеет встроенного Wi-Fi, при необходимости используйте адаптер или Ethernet-подключение.

Как активировать родительский контроль?

В меню Настройки > Родительская блокировка установите 4-значный PIN-код. Затем вы сможете блокировать определенные каналы или источники в соответствии с желаемыми ограничениями.

Что делать, если пульт не работает?

Проверьте батарейки (при необходимости замените их), убедитесь, что ничто не блокирует инфракрасный датчик, и попробуйте приблизить пульт к телевизору.

Где найти полное руководство по эксплуатации?

Руководство доступно бесплатно на сайте notice-facile.com в формате PDF. Вы также можете ознакомиться с цифровой версией на сайте поддержки Sony.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KDL43WG663 SONY

Подготовка к монтажу

Справочное руководство по настройке телевизора. Перед началом монтажа необходимо ознакомиться с руководством. - Потребуется крестовая отвертка Phillips, соответствующая болтам. - Подготовьте место для монтажа телевизора. - Приготовьте четыре винта диаметром 8 мм и один винт диаметром 5 мм или эквивалентные (не входят в комплект). Выберите винты, подходящие для материала стены.

Проверка частей

Поставляется с SU-WL450

• Проверьте, все ли части на месте.

A Oснова (20) (1) B	Makapa (2)
◎ PSW 6x20 (4)◎	PSW 4x20 c Втулka (2)
E Дистанционна Втулka (20) (2)	F Колан (1)
◎ Bтулka (20) (M4) (2)	H PSW 4x20 (2)
◎ Aдантета Oснова (2)	J PSW 4x10 (8)
◎Дистанционна Втулka (60) (2)	L PSW 6x50 (2)
◎ Bтулka (M4) (2)◎	PSW 4x50 (2)

Определение места монтажа

1. Выберите место для монтажа.

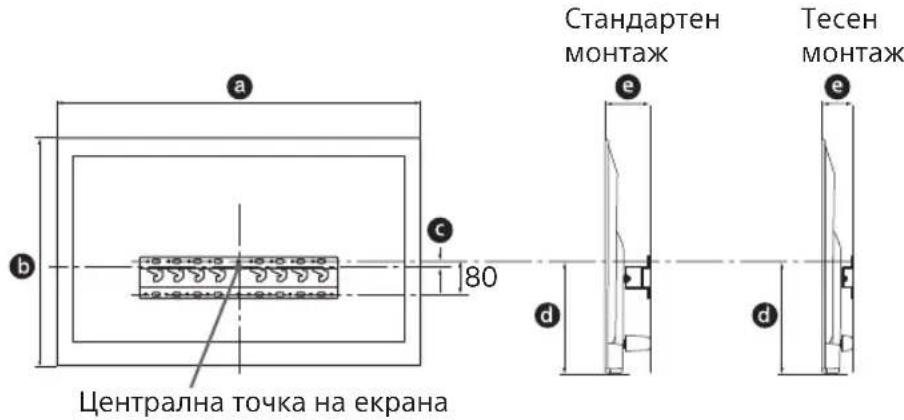

Убедитесь, что на стене есть достаточно места для телевизора и она способна выдержать его вес, который в четыре раза превышает вес телевизора. Смотрите следующую таблицу относительно монтажа телевизора на стену. Смотрите справочное руководство телевизора относительно его веса.

Единицы измерения: мм

Иme на м odeл	Размери на ekранa	Размер на ceHTьра на ekранa	Дыжина на моHTаж
	a	b	c	d
				Стоандартын MOHTаж
KDL-50WG6□□	11306602135813088
KDL-43WG6□□	9745725434613088

Забежка

• Указанная в таблице величина может немного отличаться в зависимости от способа установки. Когда ваш телевизор установлен на стену, его верхняя часть может слегка наклоняться вперед.

Оставьте подходящее расстояние между телевизором, стеной и выступающими частями стены, как показано ниже.

Единицы измерения: мм

Для обеспечения правильной вентиляции и предотвращения скопления пыли:

Не кладите телевизор на плоскую сторону, не устанавливайте его вверх дном, на боку или в перевернутом положении. Не ставьте телевизор на радиаторы, ковры, одеяла или другие подобные предметы. Не накрывайте телевизор тканью, например занавеской, или предметами, такими как газеты и т.п. Не устанавливайте телевизор так, как показано ниже.

Включено на выдув и блокировано.

Забежка

Если вы намереваетесь проложить кабели в стене, просверлите отверстие в стене, чтобы вывести кабели перед началом монтажа. Чтобы предотвратить защемление кабелей, просверлите отверстие в стене снаружи периметра основания (20) A, за основанием и дистанционной втулкой (20) E, дистанционной втулкой (60) K.

2 Выберите монтажную стену. Расстояние от задней части телевизора до стены может быть выбрано, как показано ниже.

2-а Стандартный монтаж

2-б Тесный монтаж

Вкрутите таблицу в ссылку 1.

ПРЕДУПРЕЖДЕНИЕ

Когда выбрано 2-б, доступ к задней клемме ограничен.

3 Вкрутите таблицу ниже для местоположения антенного фильтра для основания. Если вы выбрали 2-б, пропустите эту ссылку.

Име на м odeл Мecтоноожени На Кукaita

KDL-50WG6□□ KDL-43WG6□□ C

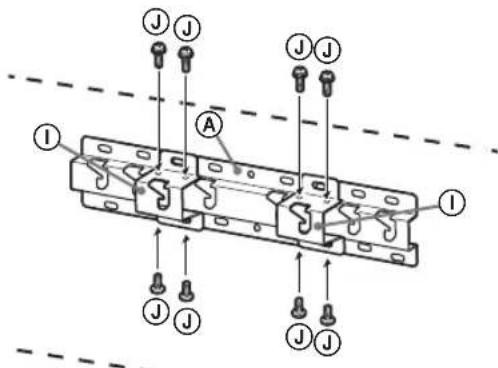

Монтируйте антенну основания ①, используя винт (PSW 4x10) J к основанию (20) A, если вы выбрали 2-а.

Безопасность

Благодарим покупателя этого изделия.

Для покупателей

Установка данного изделия требует достаточный опыт. Обязательно обратитесь к дилеру или лицензированному подрядчику Sony, а также соблюдайте необходимые меры предосторожности во время установки изделия. Компания Sony не несет ответственности за причинение любого ущерба или вреда, вызванного неправильным обращением или установкой либо установкой не предназначенной для этого изделия. Это не влияет на ваши законные права (если таковые имеются).

Для дилеров Sony

Данное устройство требует достаточного опыта для установки. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство. Sony не несет ответственности в случае повреждений или получения травм в результате неправильного обращения или ненадлежащей установки. По окончании установки передайте это руководство покупателю.

В этом руководстве по установке приведены важные меры предосторожности и информация для обеспечения надлежащего обращения с изделием, которые необходимы для предотвращения несчастных случаев. Обязательно внимательно прочитайте настоящее руководство и используйте изделие по назначению. Сохраните настоящее руководство для использования в будущем.

Изделие разработано с учетом требований безопасности. Однако неправильное использование изделия может стать причиной несчастных случаев или серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

Дата изготовления указана на изделии и упаковке на этикетке в следующем формате: ГГГГ/ММ, где ГГГГ - год, ММ - месяц изготовления.

Производитель: Сони Видео Продактс Инк., 2-10-1 Осаки Минато-ку Токио, 141-8610 Япония. Сделано в Китае

Организация, уполномоченная принимать претензии от потребителей на территории Казахстана: ТОО «Сони Электроникс Представительство Казахстан», 050010, Республика Казахстан, г. Алматы, пр. Достык, дом 117/7

Импортер на территории стран Таможенного союза: ООО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

ВНИМАНИЕ

Указанные изделия

Данный кронштейн для настенного крепления предназначен для отдельных моделей телевизоров. См. справочное руководство к телевизорам для проверки возможности использования кронштейна для настенной установки.

Для покупателей

ПРЕДУПРЕЖДЕНИЕ

Для подъема или демонтажа телевизора обязательно обратитесь к лицензированным подрядчикам.

При транспортировке или демонтаже телевизора, выполняемые обученным персоналом, он может упасть и стать причиной травм или повреждения имущества. Убедитесь, что переноска или демонтаж телевизора осуществляется двумя или более лицами (для телевизоров с диагональю 75 дюймов и более).

Порядок установки кронштейна для настенной установки

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следуйте инструкции, предназначенной только для дилеров Sony. Обязательно прочтите правила техники безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания и проверки данного изделия.

Порядок установки телевизора на стену

Процедура установки отличается в зависимости от модели телевизора.

Используйте кронштейн для настенной установки SU-WL450 для установки телевизора на стену.

Примечание

Если настольная подставка прикреплена к телевизору, сначала отделите настольную подставку. Выполните в обратном порядке шаги по присоединению настольной подставки, описанные в руководстве по инструкции. Положите телевизор на устойчивую ровную поверхность, застеленную мягкой плотной тканью, так, чтобы он располагался экраном вниз при креплении деталей кронштейна для настенной установки или при снятии настольной подставки с телевизора во избежание повреждения экрана телевизора. Храните извлеченные винты в надежном недоступном для детей месте.

Подготовка к установке

Во время установки справочное руководство и руководство по установке телевизора всегда должны быть под рукой. В процессе установки используйте крестообразную отвертку, соответствующую используемым винтам. - Выберите место установки телевизора. - Подготовьте четыре или более винтов диаметром 8 мм и один винт диаметром 5 мм или его эквивалент (не входит в комплект поставки). Выберите винты в соответствии с материалом стены.

Проверка комплектации

Прилагается SU-WL450

• Проверьте комплектность товара.

A Ochobahne (20) (1)	B USKIB (2)
C PSW 6x20 (4) D P S W 4x20 c Втулков (2)	E Поставka (20) (2)
G Втулka (20) (M4) (2)	H PSW 4x20 (2)
I Адамер Основаня (2)	J PSW 4x10 (8)
K Покладka (60) (2)	L PSW 6x50 (2)
M Втулka (M4) (2) N	PSW 4x50 (2)

Определение местоположения установки

1 Определите местоположение установки.

Убедитесь, что стена, на которую будет устанавливаться телевизор, имеет достаточно места и способна выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.

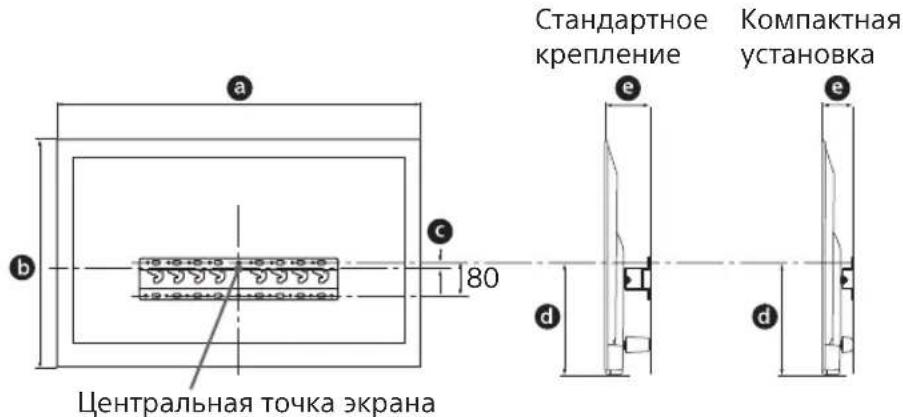

См. следующую таблицу по установке телевизора на стену. См. справочное руководство телевизора для просмотра сведений о весе телевизора.

Единицы измерения: мм

Названны м odeл	Разmersы зкрана		Положения центра экрана	Длиna для креления
	a	b	c	d	e
					Стоандарное Креления Креления Установka
KDL-50WG6□□	1130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Примечание

Рисунки в таблице могут немного отличаться в зависимости от установки. Когда телевизор установлен на стену, верхняя часть телевизора немного наклоняется вперед.

Обеспечьте наличие достаточного зазора между телевизором, потолком и выступающими частями стены, как показано на рисунке ниже.

Единицы измерения: мм

Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:

Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок.

Подготовка к установке телевизора

Для получения подробной информации об установке подставки см. руководство по установке.

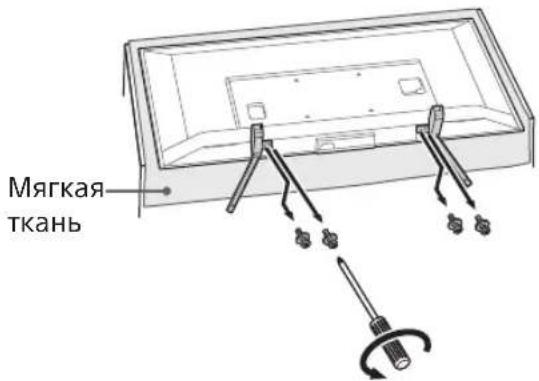

1 Отсоедините настольную подставку от телевизора.

Примечание

Кладите телевизор на мягкую ткань, чтобы избежать повреждений дисплея. При установке кронштейна на настенную установку не используйте винты, извлеченные из настольной подставки. Храните извлеченную настольную подставку и ее винты в надежном, недоступном для детей месте. Они вам понадобятся, если вы захотите установить телевизор на стол в будущем. Настольная подставка не приобретается отдельно.

ОСТОРОЖНО!

Переключением убедитесь, что телевизор находится в вертикальном положении. Запрещено включать телевизор, если он располагается ЖК-экраном вниз во избежание неравномерности изображения. Воздействие на телевизор давления или механических ударов может привести к поломке или повреждению телевизора. Положите телевизор экраном вниз на устойчивую ровную поверхность таким образом, чтобы настольная подставка выступала за край поверхности. Расположение экрана телевизора и основания настольной подставки на одном уровне может привести к созданию неустойчивых условий и повредить телевизор. При отсоединении настольной подставки от телевизора крепко удерживайте настольную подставку.

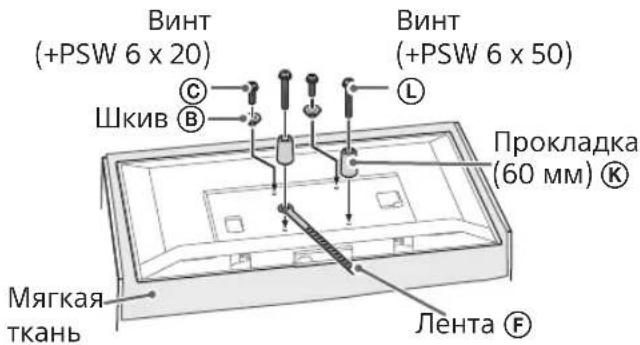

Прикрепите крепежные детали кронштейна к настенной установке. Выполните проверку крепежных деталей согласно пункту "Прилагается SU-WL450" в разделе "Проверка комплектации" на стр. 6.

Примечание

Плотно закрепите крепежные детали с помощью отвертки. С помощью электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}. Храните использованные или неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать. Сохраните данную инструкцию по эксплуатации для дальнейшего использования.

Стандартное крепление (2-а)

Проверка выполнения установки

Проверьте следующие пункты.

Подготовка к установке телевизора

Ин. Настольная подставка для установки на стол.

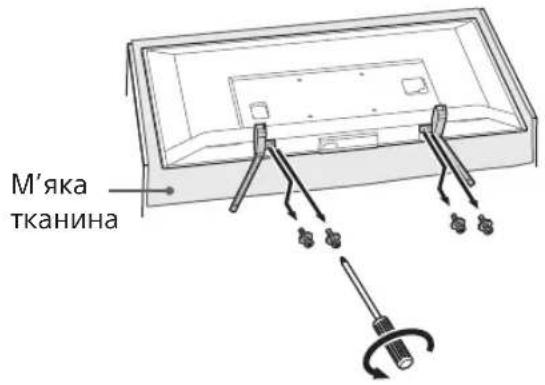

1. Снимите настольную подставку с телевизора.

Примечание

• Не повредите дисплей, застелив поверхность, на которую будете класть телевизор, мягкой тканью. Не используйте при установке кронштейна для настенного крепления винты, выкрученные из настольной подставки. Храните эту настольную подставку и выкрученные винты в надежном, недоступном для детей месте. Они понадобятся вам, если в будущем вы захотите установить телевизор на стол. Настольная подставка не продается отдельно.

ПРЕДУПРЕЖДЕНИЕ

Переключатель, установленный вертикально. Во избежание формирования неравномерного изображения, не включайте телевизор, размещённый на полу. При нажатии или ударе по поверхности телевизора может возникнуть повреждение. Класть телевизор на пол следует на ровную поверхность, чтобы частичная опора не выступала через край. Если часть поверхности телевизора опирается на неровную поверхность, условия работы будут нестабильными, и возможно повреждение телевизора. Минимизируйте частичную опору, выдвигая её из-под телевизора.

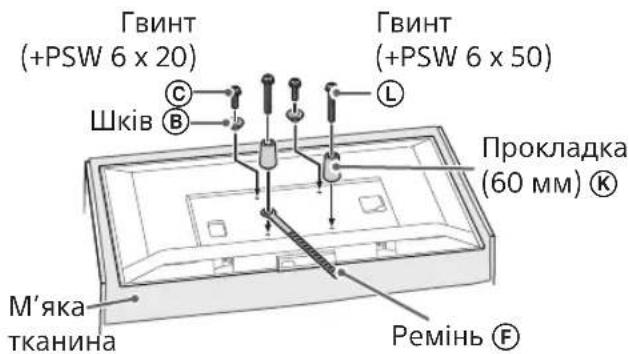

2. Зафиксируйте крыльные элементы кронштейна для частичного крепления. Проверьте наличие всех крыльных элементов, пользуясь списком «Поставляется с WL-450» в разделе «Проверка деталей» на стр. 5.

Примечание

Наживите крыльные элементы с помощью винтов. - Для лёгкого вкручивания установите момент затяжки примерно 1,5 Н·м (15 кгс·см). - Обязательно сохраните использованные или неиспользованные компоненты в безопасном месте на случай, если они понадобятся в будущем. Сохраните эту инструкцию для использования в будущем.

Стандартное крепление (2-е)
