Τύπος προϊόντος	Τηλεόραση LED 4K
Μάρκα	Sony
Μοντέλο	Bravia KD65XG8599
Μέγεθος οθόνης	65 ίντσες (164 cm)
Ανάλυση	3840 x 2160 pixels (4K Ultra HD)
Τεχνολογία οθόνης	LED LCD με οπίσθιο φωτισμό Direct LED
Διαστάσεις (χωρίς βάση)	Περίπου 1450 x 836 x 70 mm (Π x Υ x Β)
Βάρος (χωρίς βάση)	Περίπου 20 kg
Τροφοδοσία	220-240 V AC, 50 Hz
Κατανάλωση ενέργειας	Περίπου 150 W (τυπική)
Smart TV	Ναι, σύστημα Android TV
HDR	HDR10, HLG
Συνδεσιμότητα	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Συμβατή βάση τοίχου	Sony SU-WL450 (παρέχεται στο κουτί)
Πρότυπο στερέωσης τοίχου	VESA 400 x 300 mm (κανονική), 400 x 300 mm (λεπτή)
Συντήρηση και καθαρισμός	Αφαίρεση σκόνης με μαλακό, στεγνό πανί. Μη χρησιμοποιείτε λειαντικά προϊόντα.
Ασφάλεια	Εγκατάσταση τοίχου από πιστοποιημένο επαγγελματία. Μην κρεμάτε ή ακουμπάτε στην τηλεόραση.
Παρεχόμενα ανταλλακτικά	Βάση, τροχαλίες, αποστάτες, βίδες, προσαρμογείς βάσης, ζώνη ασφαλείας
Επισκευασιμότητα	Δείκτης επισκευασιμότητας δεν δηλώνεται. Η Sony συνιστά επικοινωνία με εξουσιοδοτημένο σέρβις.

Συχνές ερωτήσεις - Bravia KD65XG8599 SONY

Πώς να εγκαταστήσω την τηλεόραση στον τοίχο με τη βάση SU-WL450;

Η εγκατάσταση πρέπει να γίνει από πιστοποιημένο εγκαταστάτη. Χρησιμοποιήστε τουλάχιστον τέσσερις βίδες διαμέτρου 8 mm κατάλληλες για τον τοίχο. Στερεώστε τη βάση στον τοίχο, στη συνέχεια κρεμάστε την τηλεόραση σύροντας τις τροχαλίες στη βάση. Σφίξτε τη ζώνη ασφαλείας στο κάτω μέρος. Ανατρέξτε στο εγχειρίδιο χρήσης για ακριβείς διαστάσεις.

Ποιο είναι το μέγιστο βάρος που μπορεί να αντέξει η βάση τοίχου;

Ο τοίχος πρέπει να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. Το βάρος της τηλεόρασης KD65XG8599 είναι περίπου 20 kg χωρίς βάση. Χρησιμοποιήστε κατάλληλους ούπα και βίδες ανάλογα με τον τύπο του τοίχου.

Μπορώ να εγκαταστήσω την τηλεόραση σε λεπτή τοποθέτηση (κοντά στον τοίχο);

Ναι, η βάση SU-WL450 επιτρέπει κανονική ή λεπτή τοποθέτηση. Στη λεπτή τοποθέτηση, η πρόσβαση στις πίσω θύρες είναι περιορισμένη. Βεβαιωθείτε ότι συνδέετε όλα τα καλώδια πριν κρεμάσετε την τηλεόραση.

Τι να κάνω αν η τηλεόραση κινείται μετά την εγκατάσταση;

Ελέγξτε αν η ζώνη ασφαλείας είναι σωστά τεντωμένη και στερεωμένη στον τοίχο με βίδα 5 mm. Αν η κίνηση συνεχίζεται, η εγκατάσταση δεν είναι σωστή. Ελέγξτε από επαγγελματία.

Πώς να καθαρίσω την οθόνη της τηλεόρασης;

Χρησιμοποιήστε μαλακό, στεγνό πανί (μικροΐνες). Μη χρησιμοποιείτε χημικά, οινόπνευμα ή διαλύτες. Για επίμονους λεκέδες, υγράνετε ελαφρά το πανί με απεσταγμένο νερό.

Ποια καλώδια χρειάζονται για εγκατάσταση τοίχου;

Συνδέστε όλα τα καλώδια (HDMI, USB, κεραία, τροφοδοσία) πριν στερεώσετε την τηλεόραση στον τοίχο. Αν περάσετε τα καλώδια μέσα στον τοίχο, κάντε το πριν την εγκατάσταση και προβλέψτε τρύπα εκτός της ζώνης στερέωσης.

Η βάση τοίχου περιλαμβάνεται με την τηλεόραση;

Ναι, η βάση στερέωσης τοίχου Sony SU-WL450 παρέχεται στη συσκευασία. Ελέγξτε ότι όλα τα μέρη είναι παρόντα: βάση, τροχαλίες, αποστάτες, βίδες, προσαρμογείς βάσης και ζώνη.

Ποιες είναι οι διαστάσεις στερέωσης VESA;

Η τηλεόραση είναι συμβατή με VESA 400x300 mm σε κανονική και λεπτή τοποθέτηση. Χρησιμοποιήστε τους παρεχόμενους αποστάτες για να προσαρμόσετε το πάχος.

Μπορώ να γείρω την τηλεόραση μετά την εγκατάσταση τοίχου;

Όχι, η βάση SU-WL450 δεν επιτρέπει κλίση. Η τηλεόραση είναι σταθερή. Για κλίση, χρησιμοποιήστε κατάλληλη αρθρωτή βάση (δεν παρέχεται).

Τι να κάνω αν χάσω τις βίδες που παρέχονται;

Επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο της Sony για ανταλλακτικά. Μη χρησιμοποιείτε ακατάλληλες βίδες, καθώς μπορεί να θέσει σε κίνδυνο την ασφάλεια. Οι τυπικές βίδες διαμέτρου 8 mm και 5 mm είναι διαθέσιμες στο εμπόριο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD65XG8599 SONY

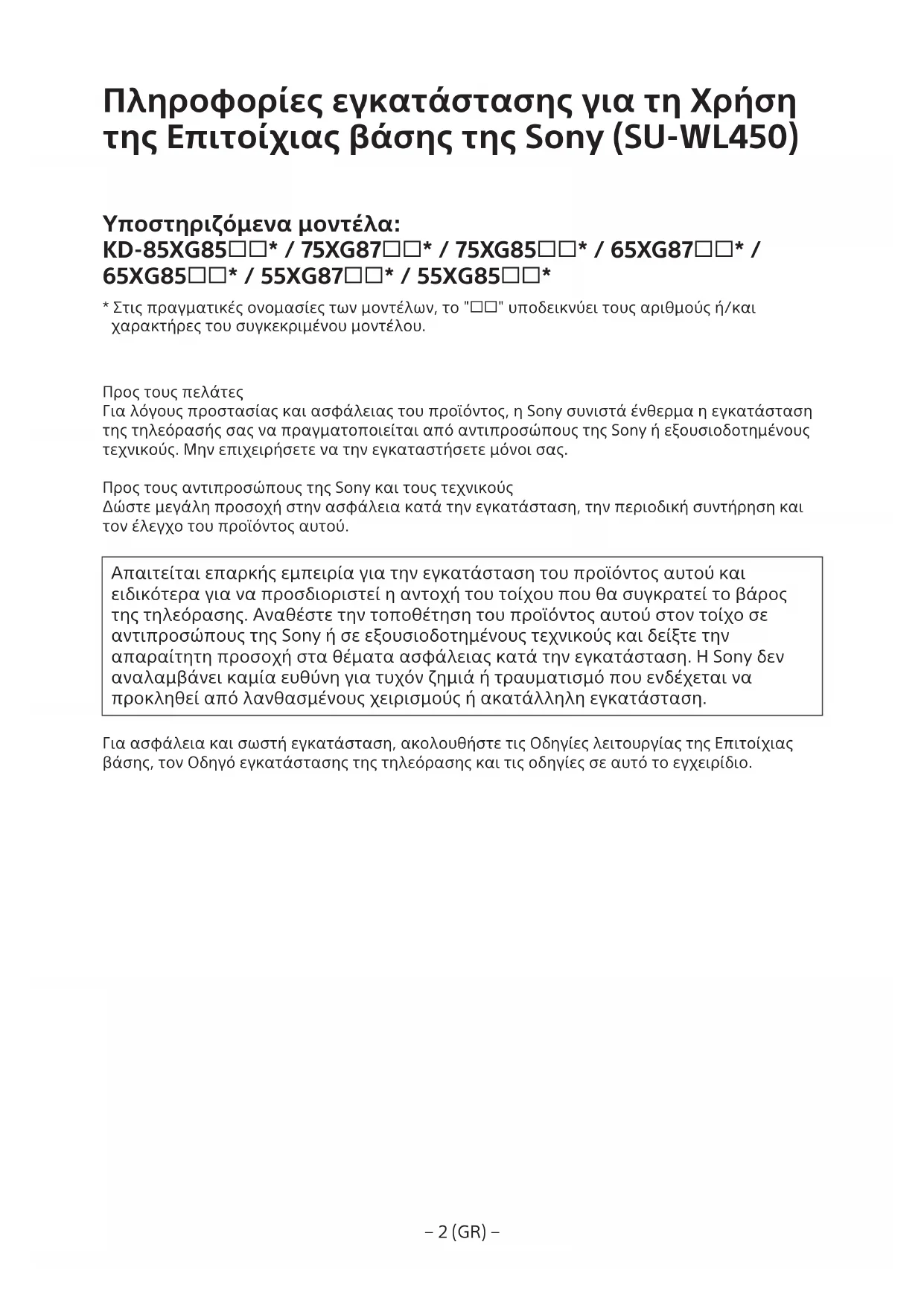

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* ΣΠ πραγματικών συσκευών ποντέων, το "□" υποδεικνύει αριθμό π/Και χαρακτήρες του συγκεκριμένου ποντέου.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιορίσει η αντοχή του τοίχου ώστε να συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας και την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και ουτών εγκαταστάσεων, ακολουθείται ο Οδηγός εγκαταστάσεων της Επιστολίας β' ως, τον Οδηγό εγκαταστάσεων της τηλεόρασης και της οθόνης σε αυτό το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την ασφάλεια κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή από αντιθετική εγκατάσταση του προϊόντος αυτού ή από το καθορισμένο. Δείτε τις ισχύουσες νόμιμες δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάζει τον ορθό τρόπο χειρισμού του προϊόντος, καθώς και απαραίτητες προφυλάξεις, οι οποίες είναι απαραίτητες για να αποφύγετε ατυχήματα. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθούν σοβαρά τραύματα, ηλεκτροπληξία, ανατροπή ή πτώση του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, τηρείτε τις παρακάτω προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η ενότητα βασίζεται σε σχεδίαση για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς, ο οποίος θα ενημερωθεί ενώ πρόκειται να χρησιμοποιήσετε την ενότητα βάσης.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρούνται οι παρακάτω προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η ενότητα βάσης ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως κατάγματα. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την ενότητα βάσης δεν είναι αρκετά ανθεκτικός ή δεν είναι κάθετος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τεσσάρων φορές το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης σχετικά με το βάρος της.) Εάν η ενότητα βάσης δεν στερεωθεί καλά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε την εγκατάσταση ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιηθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε τις βίδες κατά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τραυματίζετε τα εξαρτήματα της επιτοίχιας βάσης.

Εισαγωγική πίστη, ενδέχεται να προκληθούν τραυματισμοί της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες.

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί η βλάβη της συσκευής με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε στην επιτοίχια βάση άλλα φορτία εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί η πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί η πτώση της με συνέπεια σοβαρούς τραυματισμούς.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί η πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Προφυλάξεις

Εάν η τηλεόραση παραμένει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, ο παραμένων χώρος μπορεί να είναι ορατός. Μην χρησιμοποιείτε την επιτοίχια βάση ή την οθόνη για αντικείμενα που δεν προορίζονται για αυτόν τον σκοπό.

Εγκατάσταση της επιτοίχιας βάσης

Προϊόντα της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ακόλουθες οδηγίες αφορούν μόνο τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο αιχμηρό αντικείμενο προσκρούσει σε γωνία ή πλευρά της τηλεόρασης ή σε ό,τι προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, να εκπληρωθούν οι λειτουργίες της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε δάπεδο ή τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η πλήρης χαλάρωση των βιδών ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και τοποθετήστε τη μονάδα με ασφάλεια, προσαρμόζοντας τις βίδες με διάμετρο 8 mm (ή 10 mm).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η μερική ή πλήρης χαλάρωση της σύνδεσης ή κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν κοχλιωθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκύψουν κοινά προβλήματα στη λειτουργία. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου είναι κατακόρυφο προς το δάπεδο και επίπεδο.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει των της τάφρου η συνέχεια τραυματισμού.

Αφού το θέτεις έτσι, οπωσδήποτε απλοποιεί κατά πολύ τα πράγματα.

Εάν απουσιάζουν ορισμένα μέρη του εξοπλισμού που αναφέρονται στα καλώδια, ενδέχεται να προκληθεί υπερθέρμανση ή ζημιά στην τηλεόραση.

Ανοίγουμε την ακρότητα των πιέσεων στο κάτω μέρος της πρόσοψης ή στο κάτω μέρος του συνδέσμου.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης αναρτάται ανάρμοστα στην οικία και τούτο η μάχη ή στρέψη ή άγαν άσκηση δύναμης, υπάρχει κίνδυνος εκτεταμένων ηλεκτρικών αγωγών τροφοδοσίας συνέπεια βραχυκυκλώματος ή διακοπής νεκτού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βιομηχανικοί αεραγωγοί αντλούνται για την αποθήκευση της ενέργειας σε τοίχο και παρέχονται.

Κατά την τοποθέτηση του εντός τοίχου, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Καθορισμός της θέσης τοποθέτησης 7

Εγκατάσταση της βάσης στον τοίχο. 9

Πνευματικά για την τοποθέτηση της θεωρίας 10

KD-85/75XG85□□，KD-75XG87□□ 10

KD-65/55XG87□□，KD-65/55XG85□□.12

Τοποθέτηση της τηλεόρασης στον τοίχο.....14

KD-85/75XG85□□,KD-75XG87□□ 14

KD-65/55XG87□□,KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης……19

Αλλα πληροφορίες. 19

Τεχνικά χαρακτηριστικά 19

Τοποθέτηση της τηλεόρασης στον τοίχο

Η διάδικος οθόνη τοποθετείται ανάλογα με την επιλογή σας. Χρησιμοποιήστε την επιτοίχια βάση SU-WL450, για να εγκαταστήσετε την οθόνη στον τοίχο.

Σημείωση

Ανοίξτε τις βίδες και αφαιρέστε το ένα ολόκληρο μέρος και πρακτικά μακριά από τα άλλα.

Παρέχονται με το μοντέλο SU-WL450

• Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	Η PSW 4x10 (8)
◎ Διαχωριστικό (60) (2)	Ο PSW 6x50 (2)
◎ Δακτύλιος (M4) (2)	Ν PSW 4x50 (2)

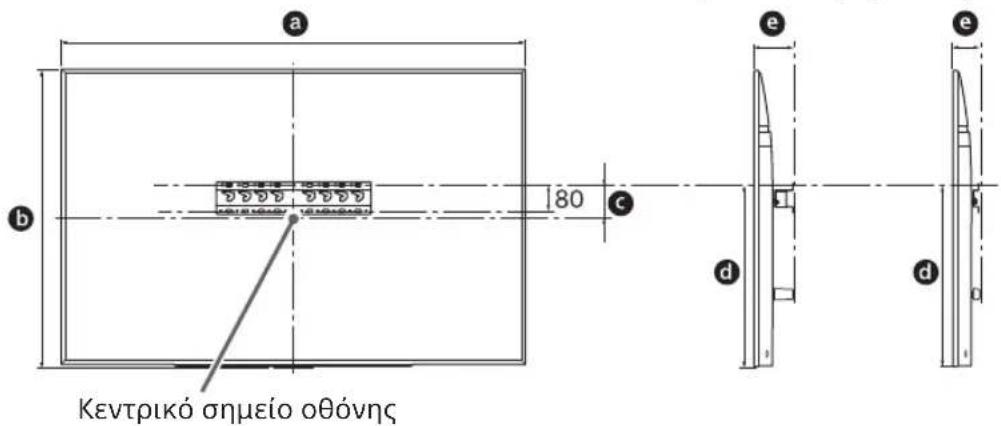

Καθορισμός της θέσης τοποθέτησης

1. Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης. Συμβουλευτείτε τον παρακάτω πίνακα για την εγκατάσταση της τηλεόρασης στον τοίχο. Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Τοποθέτηση/θέση τοποθέτησης

Μονάδα: mm

Ovouα μοντέλου	Διαστάσεις Θεόνης		Διάσταση κέντρου οθόνης	Mήκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Σημείωση

Οι διαστάσεις του πίνακα ενδέχεται να διαφέρουν ανάλογα εγκατάσταση. - Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης πρέπει να είναι ελαφρώς μπροστά.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του τοίχου που προέχουν, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Η βασική απαίτηση του καταλόγου είναι και για να αποφευχθούν περιττές ακαθαρσίες οικονίας:

Μην τοποθετείτε την τηλεόραση σε μέρη όπου ο αέρας δεν κυκλοφορεί ελεύθερα. Μην τοποθετείτε την τηλεόραση πάνω σε θερμαντικά σώματα, κοντά σε φωτιά, κρεβάτια ή έπιπλα που μπορούν να την καλύψουν. Μην καλύπτετε την τηλεόραση με υφάσματα ή αντικείμενα που εμποδίζουν τον αερισμό. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Εξασφαλίστε την κυκλοφορία του αέρα.

Ενότητα

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια τρύπα στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκοπη πίεση στα καλώδια, τοποθετήστε μια τρύπα στον τοίχο στο εξωτερικό της περιοχής της βάσης (20) A, του ρυθμιζόμενου βραχίονα (20) E, και του διαχωριστικού (60) K.

2. Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον Προσαρμογέα βάσης ① στη Βάση (20) ④ χρησιμοποιώντας τη Βίδα (PSW 4x10) ⑤.

4 Καθορίστε τη θέση των οπών για την εγκατάσταση της Βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 19.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις οπές για τις οποίες προορίζεται ο Προσαρμογέας βάσης ①.

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τετραπλάσιο από το βάρος της τηλεόρασης (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον οδηγό εγκατάστασης για την εγκατάσταση της βάσης.

KD-85/75XG85□□，KD-75XG87□□

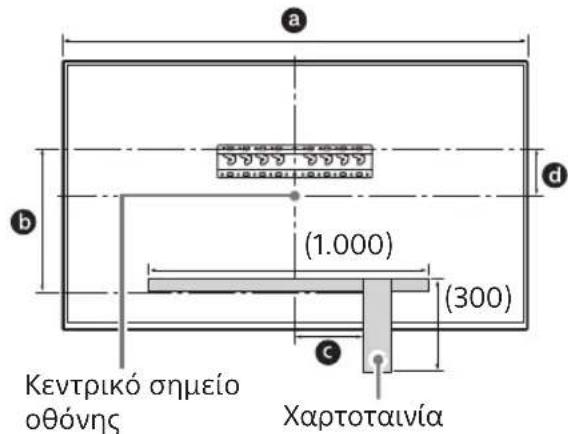

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε χαρτοταινία, κ.λπ. (δεν παρέχεται) για να σημαδέψετε τη θέση της τηλεόρασης και της βάσης ή του προσαρμογέα βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

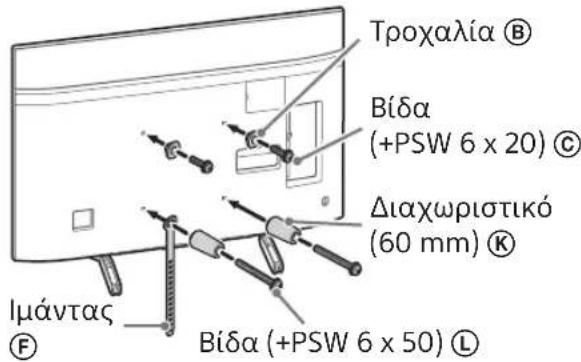

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Ενσωμάτωση

-Τοποθετήστε τα εξαρτήματα προϊόντος µ Βίδας. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στα 1,5 N·m {15 kgf-cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Φυλάξτε το προϊόν ευχείριο για μελλοντική χρήση.

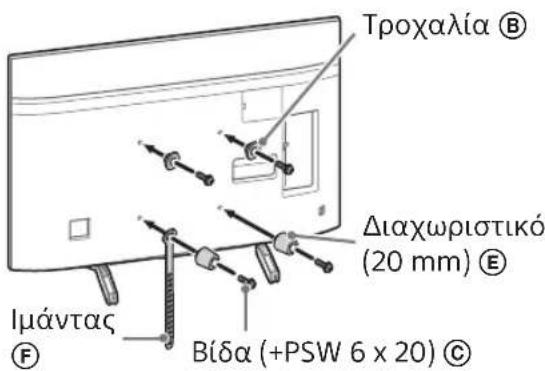

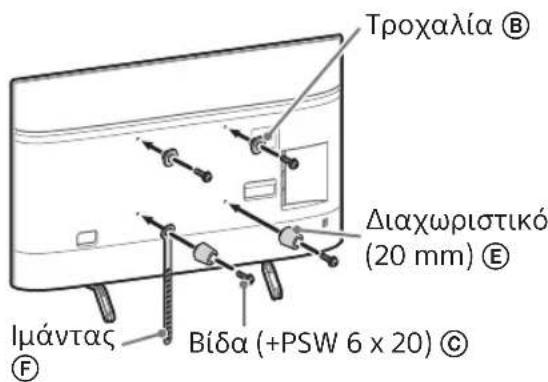

Τυπική τοποθέτηση (2-α)

• Δεν μπορεί να χρησιμοποιηθεί αφού από τους ακροδέκτες που βρίσκονται επάνω πλευρά της τηλεόρασης, όταν χρησιμοποιείται το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον Οδηγό αναφοράς που παρέχεται με την τηλεόραση.

Σημείωση

-Αφαιρέστε την προστατευτική επένδυση του τοίχου, εφοδιασμένη τεχνικά. -Δέστε μαζί τα καλώδια σύνδεσης για να μην τα πατήσετε πριν από την επιτοίχια τοποθέτηση.

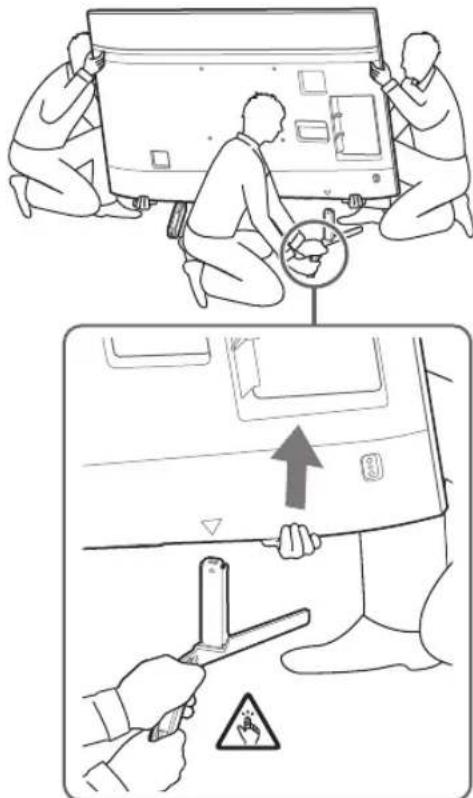

5 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης επιφάνειας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιφάνειας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν την τοποθέτηση.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας τοποθέτησης αποκαλύπτει μια πιο οικεία ατμόσφαιρα. Προσέξτε να μην αφήνετε την επιφάνεια της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση όπως μπορεί να προκληθεί η επιτραπέζια και, κατά συνέπεια, πτώση της τηλεόρασης. Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση καθώς, εάν έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμό. Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση.

KD-65/55XG87□□,

KD-65/55XG85□

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

2 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Σημείωση

Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και τα αχρησιμοποίητα σε ασφαλές μέρος για μελλοντική χρήση. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

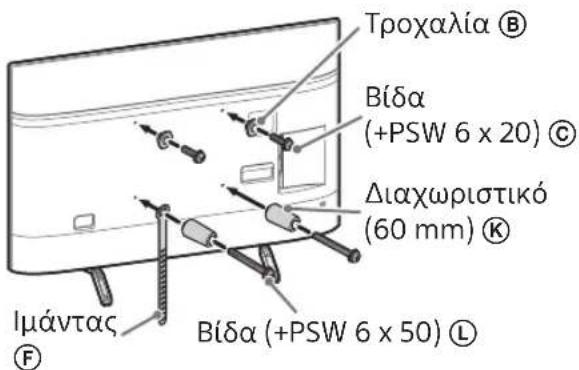

Τοποθέτηση τοίχου (2-α)

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το σημείο τοποθέτησης.

3 Συνδέστε τα καλώδια στην τηλεόραση.

Τοποθετήστε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξετε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Αφαίρεση των καλωδίων από τον τοίχο εξουσιοδοτημένο τεχνικό. - Δεν τα καλώδια συνδέονται για να μην τα προσεγγίσει κανείς από την εύτοιχη τοποθέτηση.

4 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης επιφάνειας τοποθέτησης κρατώντας σταθερά και με ασφάλεια τη βάση επιφάνειας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν την τηλεόραση.

• Επανάλαβε το προηγούμενο βήμα και αφαίρεσε την άλλη πλευρά της βάσης επιτραπέζιας στήριξης.

Σημείωση

Η αφαίρεση της βάσης επιφάνειας τοποθέτησης απαιτείται για περισσότερα άτομα. Πρέπει να υπάρχει η προστασία του δαπέδου κατά την αφαίρεση της βάσης επιφάνειας τοποθέτησης από τους τηλεοράσεις, καθώς μπορεί να προκληθεί ζημιά στη τηλεόραση και, κατά συνέπεια, τραυματισμός από τη τηλεόραση. Προσέξτε κατά το χειρισμό της βάσης επιφάνειας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στη τηλεόραση. Προσέξτε όταν σηκώνετε τη τηλεόραση, επειδή έχει αφαιρεθεί η βάση επιφάνειας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιφάνειας τοποθέτησης από τους τηλεοράσεις, ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τηλεόραση.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□，KD-75XG87□□

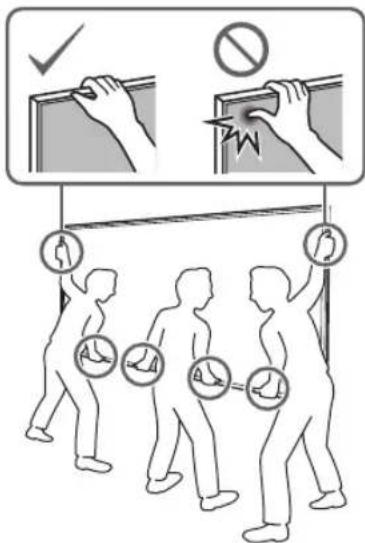

1 Σηκώστε την τηλεόραση.

Η θέση θα αναπτύσσεται προς τα πάνω στη βάση ή στην προσαφμογέα βάση, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμος της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση Προσαφμογέα βάσης όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση και με τα δύο χέρια και βεβαιωθείτε ότι ο άξονας της και το κάτω μέρος της τηλεόρασης ευθυγραμμίζονται με τη χαρτοταινία. Η τηλεόραση πρέπει να μεταφερθεί από τρία άτομα το άτομο που βρίσκεται μπροστά από την τηλεόραση καθοδηγεί τους υπόλοιπους για να προσαρμόσει τη θέση.

• Τοποθετήστε την πρέσα όταν ευκαιρείτε την επιφάνεια στον τοίχο, έτσι ώστε το άτομο που στηρίζει την επιφάνεια από κάτω, καθώς η επιφάνεια ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

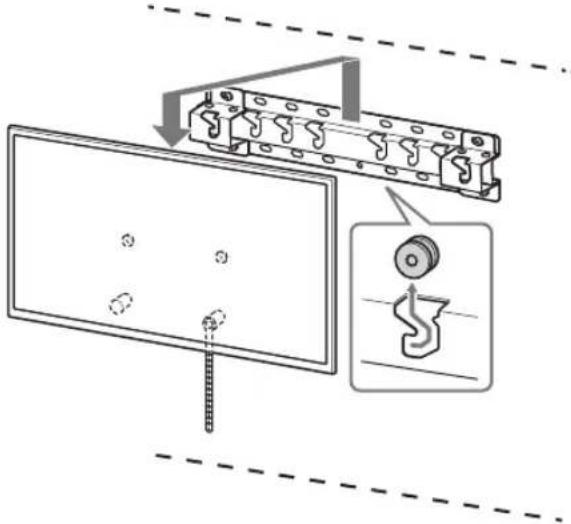

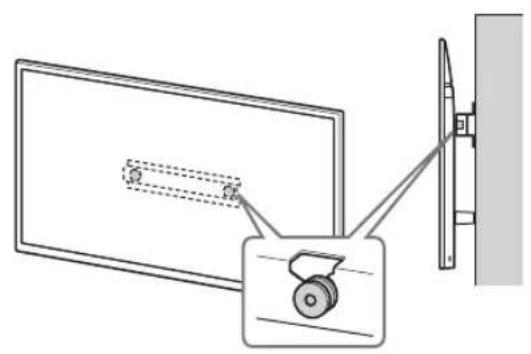

2 Εγκαταστήστε την τηλεόραση στη βάση ή στον προσαφμογέα βάσης.

Οδηγίες προς τα κάτω και την τηλεόραση. Καλά και πιότες Τροχαλίες που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον Προσαρμογέα Βάσης, φροντίζοντας να επιβεβαιώσετε το σχήμα των οπών. Αφού τοποθετήσετε την τηλεόραση στο τοίχο, βεβαιωθείτε ότι οι Τροχαλίες έχουν ασφαλίσει καλά στη βάση ή στον Προσαρμογέα Βάσης. - Αφήστε αργά και τα δύο χέρια ωσότου βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αποθηκεύστε την πληροφορία στον τοίχο, αφαιρέστε την χαρτοταινία, κ.π. από τον τοίχο.

2-α

2-β

Βεβαιωθείτε ότι το κάτω μέρος της τηλεόρασης είναι ασφαλισμένο από δύο ή περισσότερα άτομα (ή περισσότερα άτομα αν η τηλεόραση είναι μεγαλύτερη από 75 ίντσες).

3 Αποτρέψτε την μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή ανάλογη (αν χρειάζεται).

Σημείωση

Προσοχή: Μην τραβήξετε το κάτω μέρος της τηλεόρασης προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε τον ιμάντα F σταθερά.

KD-65/55XG87□□，KD-65/55XG85□□

1 Σηκώστε την τηλεόραση.

Την τηλεόραση ανάπηρα πάνω στους τροχούς στη βάση ή στον προαιρούμενο βάση, συμβουλευτείτε τον πίνακα του βάθους 3 στην ενότητα "Καθόρισμός της θέσης της τηλεόρασης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση του προαιρούμενου βάση όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

2 Εγκαταστήστε την τηλεόραση στη βάση ή στον προαιρούμενο βάση.

Οδηγήστε προς τα κάτω και τα δύο καλώδια της τηλεόρασης. Καθαρίστε τις τροχιές που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προσαρμογέα βάσης, φροντίζοντας να επαληθεύσετε το κενό των οπών. Αφού τοποθετήσετε τη συναρμολόγηση στο σύνολο, βεβαιωθείτε ότι οι τροχιές έχουν ασφαλιστεί στη βάση ή στον προσαρμογέα βάσης. - Αφήστε αργά και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

2-α

2-β

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η τηλεόραση είναι τοποθετημένη σε τοίχο που μπορεί να αντέξει το βάρος της (ή περισσότερο από το βάρος της τηλεόρασης, τουλάχιστον 75 κιλά).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

Τελευταίον μαντάτο και ουδέποτε τον τοίχο σταύρωσε.

Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχεται).

Σημείωση

• Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον ιμάντα ασφαλείας.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι βίδες έχουν σφιχτεί σωστά στη βάση ή στον προσαρμογέα. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε 10 ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1:20 (περίπτωση 2-b) h2:60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
