Produkttype	LED 4K TV
Mærke	Sony
Model	Bravia KD65XG8599
Skærmstørrelse	65 tommer (164 cm)
Opløsning	3840 x 2160 pixels (4K Ultra HD)
Skærmteknologi	LED LCD med Direct LED bagbelysning
Mål (uden fod)	Ca. 1450 x 836 x 70 mm (B x H x D)
Vægt (uden fod)	Ca. 20 kg
Strømforsyning	220-240 V AC, 50 Hz
Strømforbrug	Ca. 150 W (typisk)
Smart TV	Ja, Android TV-system
HDR	HDR10, HLG
Tilslutningsmuligheder	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Kompatibel vægbeslag	Sony SU-WL450 (medfølger i æsken)
Vægmonteringsstandard	VESA 400 x 300 mm (standard), 400 x 300 mm (tynd)
Vedligeholdelse og rengøring	Afstøv med en blød, tør klud. Brug ikke slibende midler.
Sikkerhed	Vægmontering skal udføres af en autoriseret fagperson. Hæng ikke eller læn dig ikke på tv'et.
Medfølgende reservedele	Fod, remskiver, afstandsstykker, skruer, baseadaptere, sikkerhedsrem
Reparerbarhed	Reparerbarhedsindeks ikke oplyst. Sony anbefaler at kontakte et autoriseret servicecenter.

Ofte stillede spørgsmål - Bravia KD65XG8599 SONY

Hvordan installerer jeg tv'et på væggen med SU-WL450 beslaget?

Installationen skal udføres af en autoriseret installatør. Brug mindst fire skruer med 8 mm diameter, der passer til væggen. Fastgør basen til væggen, og hæng derefter tv'et ved at lade remskiverne glide ind i basen. Stram sikkerhedsremmen i bunden. Se betjeningsvejledningen for præcise mål.

Hvad er den maksimale vægt, vægbeslaget kan bære?

Væggen skal kunne bære mindst fire gange tv'ets vægt. Tv'et KD65XG8599 vejer ca. 20 kg uden fod. Brug dyvler og skruer, der passer til vægtypen.

Kan jeg installere tv'et i tynd montering (tæt på væggen)?

Ja, SU-WL450 beslaget tillader standard eller tynd montering. Ved tynd montering er adgangen til bagstikkene begrænset. Sørg for at tilslutte alle kabler, før hænger tv'et op.

Hvad gør jeg, hvis tv'et bevæger sig efter installation?

Kontroller, at sikkerhedsremmen er korrekt strammet og fastgjort til væggen med en 5 mm skrue. Hvis der stadig er slør, er installationen ikke korrekt; få den kontrolleret af en fagperson.

Hvordan rengør jeg tv'ets skærm?

Brug en blød, tør klud (mikrofiber). Brug ikke kemikalier, alkohol eller opløsningsmidler. Ved genstridige pletter kan du let fugte kluden med destilleret vand.

Hvilke kabler er nødvendige til vægmontering?

Tilslut alle kabler (HDMI, USB, antenne, strøm), før du fastgør tv'et til væggen. Hvis du trækker kabler gennem væggen, skal du gøre det før installationen og forberede et hul uden for monteringsområdet.

Er vægbeslaget inkluderet med tv'et?

Ja, Sony SU-WL450 vægmonteringsbeslaget medfølger i emballagen. Kontroller, at alle dele er til stede: fod, remskiver, afstandsstykker, skruer, baseadaptere og rem.

Hvad er VESA monteringsmålene?

Tv'et er kompatibelt med VESA 400x300 mm i standard og tynd montering. Brug de medfølgende afstandsstykker til at justere tykkelsen.

Kan jeg vippe tv'et efter vægmontering?

Nej, SU-WL450 beslaget tillader ikke vipning. Tv'et er fast monteret. Til vipning skal du bruge et passende drejeligt beslag (medfølger ikke).

Hvad gør jeg, hvis jeg mister de medfølgende skruer?

Kontakt en autoriseret Sony-forhandler for at få reservedele. Brug ikke uegnede skruer, da det kan kompromittere sikkerheden. Standardskruer med diameter 8 mm og 5 mm fås i handlen.

BRUGSANVISNING Bravia KD65XG8599 SONY

Montera TV:n på vagggen

Installansanvisingarna skiljer sig at beroende pa vilken TV du anvander.

Montera TV:n på vagggen

KD-85/75XG85□□，KD-75XG87□□

1 Lyft TV:n.

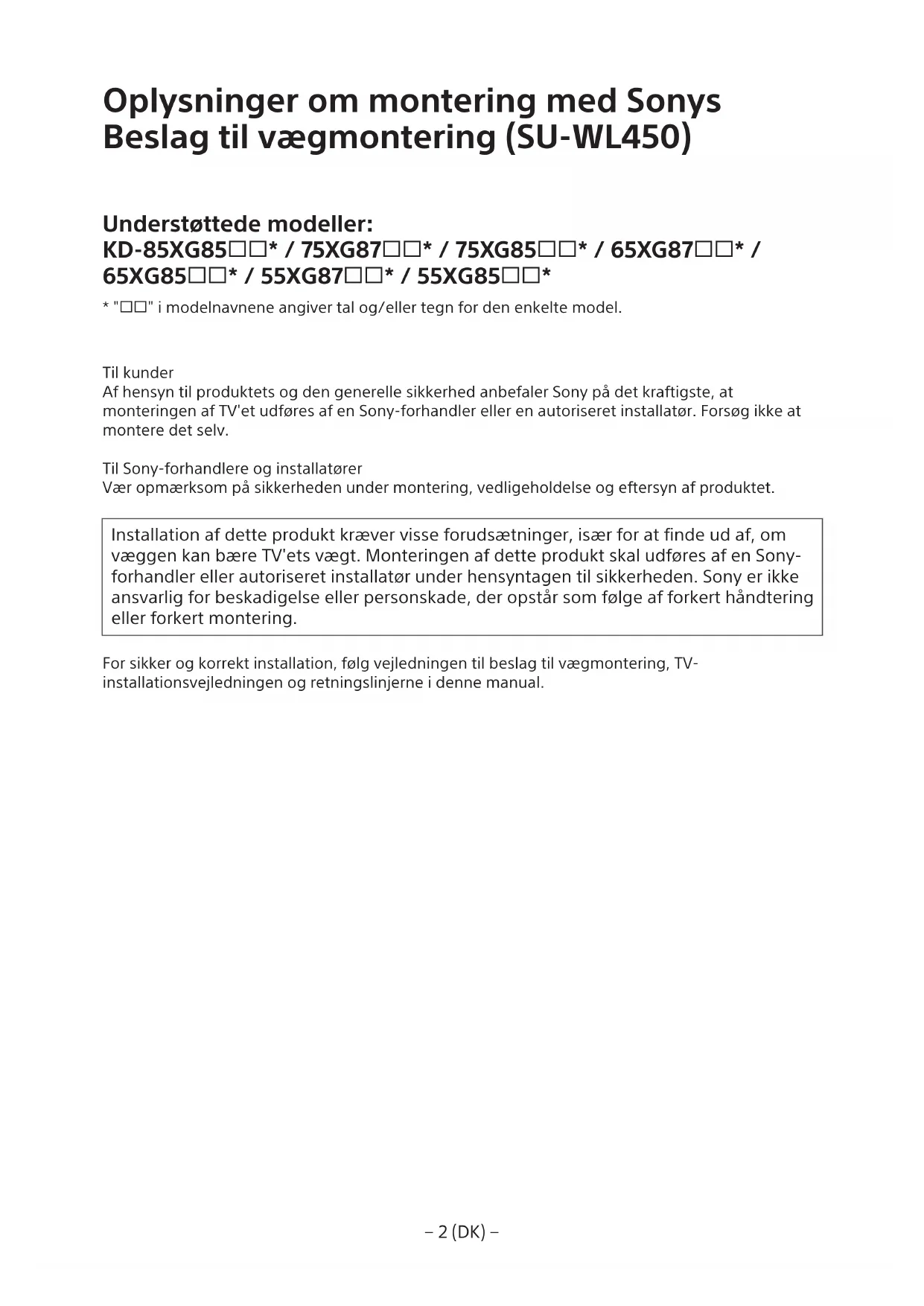

Oplysninger om montering med Sonys Beslag til vægmontering (SU-WL450)

Understegtede modeller:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

* i modelnavnene angiver tal og/eller tegn for den enkelte model.

Til kunder

Af hensyn til produits og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udfores af en Sony-forhandler aller en autoriseret installerør. Forsøg ikke at montere det selv.

Vær opmaerkso ma sikkerheden under montering, vedligeholdelse og eftersyn afproduktet.

Installation af dette produit kræver visse forudsætninger, især for at(finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produit skal udføres af en Sonyforhandler eller autoriseret installerør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som ffolge af forkert handtering eller forkert montering.

For sikker og korrekt installation, følg vejledningen til beslag til vægmontering, TVinstallationsvejledningen og retningslinjerne i/DDne manual.

Om sikkerhed

Tak, fordu har kobe t dette produkt.

Til kunder

Installation af dette produit kræver visse forudsætninger. Monteringen skal udfores af en Sony-forhandler aller autorisert installer under hensyntagen til sikkerheden. Sony er/DDke ansvarlig for eventuelle materielle skader aller personskader, der skyldes forkert handtering ell mangelfuld installation ell installation af et andet produit end det, der er angivet. Dine eventuelle lovsikrede rettigheder paivirkes ici.

Til Sony-forhandlere

Installation af dette produit kræver visse forudsænninger. Læs dette vegledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader erther materielle skader forarssaget af ukorrekt behandling ell montering. Giv这部分 vegledning til kunden after montering.

Denne monteringsvejledning beskriver korrekt handtering af produktet og de vigtigste forholdsrregler, som er nadvendige for at forhindre ulykker. Læs denne vejledning grundt, og brug produktet korrekt. Gem vegjledningen til senere brug.

Sonysprodukter er udformet med henblick pa at opn-bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medfore alvorlig personskade som folge af brand, elektrisk stod, ell erfordi produitet velterller falder ned. Undg sadanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificeredeprodukter

Dette beslag til vaegmontering kan kun bruges til montering af de ovenfor naevnte produkter. For TV'er skal dulse deres Referencevejledning for atinde ud af, om du kan bruge beslaget til vaegmontering.

Til kunder

ADVARSEL

Hvis folgendere forholdsergler icke overholds, kan det medfor alvorlig personskade eiler ddo som folge af brand, elektrisk stod, erler fordi Produktet vaelter eller falder ned.

Monteringen skal udfores af en autoriseret installer a r. Born ma ikke vare i nærheden under monteringen.

Hvis beslaget til vaegmontering erler TV'et\ ikke monteres korrekt, kan der ske folgende\ ulykker. Lad en autoriseret installer a udfoe\ monteringen.

TV'et kan falde ned og forarssage alvorlige skader, feks. bla mærker erler brud.
- Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke stär vindelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kinne holde en vægt på mindst fire gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets Referencvejledning).
Hvis monteringen af beslaget til vaegmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning aller afmontering af TV'et skal udfores af en autoriseret installerator.

Hvis TV'et flyttes aller afmonteres af ikke-aurisoriserede personer, kan det falde ned og forarsage personskade aller materiel skade. Sorg for, at der er mindst to personer (tre ellere flere personer til TV pa 75 tomm er derover) til at bareller aller afmontere TV'et.

Du ma ikke fjerne skruer osv., nár TV'et er monteret.

Hvis du garette, kan TV'et falde ned og forarsage personskade ell materiel skade.

Foretag/DDringer pbeslagettil vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forarsage personskade eller materiel skade.

Monter/DDet udstyr end det specificerede Produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificere de Product. Hvis du monter andet udstyr end det specificere, kan det falde ned ell gä i stykker og forårsage personskade eller materiel skade.

Monter/DDke nogen anden belastning end TV'et pa beslaget til vægmontering. Ryst icke TV'et mod venstre/hjre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forarssage personskade eller materiel skade.

Du ma ikke læne dig ind over TV'et eller hænge i det.

Du ma ikke ligne dig ind over TV'et uller hænge i det, da det kan falde ned og forarssage alvorlig personskade.

FORSIGTIG

Hvis folgende forholdsergler icke overhodes, kan der opsta materiel skade aller persorskade.

Handter Produktet forsigtigt under rengring og vedligeholdelse.

Du ma ikke trykke hardt ind pa forsiden af TVet. Hvis du gør dette, kan TV'et falde ned og forarsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

• Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan lõsne sig, afhængigt af det materiale, væggen er lavet af.
  Hvis beslaget til vaegmontering fjernes after montering pa væggen, bliver skruehullerne tilbage.
• Du maybe bruge beslaget til vaegmontering pa et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Folgende anvisninger er kun til
Sony-forhandiere. Sorg for at lese
ovennve nte sikkerhedsforskrifter
grundigt, og vær saerlig opmaerksom pa sikkerheden under montering,
vedligeholdelse, kontrol og reparation af
dette produit.

Monter称之 beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.

Monter ici be slosaget til vagmontering pa flader, feks. en sojle, hvor TV'ets hjorner eller sider stikker frem. Hvis en person erer genstand stoder imod TV'ets fremspringende hjorne ellere side, kan det medfore personskade eiler materiel skade.

Du ma ikke montere TV'et over uller under et klimaanlag.

Hvis TV'et gennm Iaengere tid udsættes for vanddryp erluIeft fra et klimaanlaeg, kan det medfore brand, elektrisk stod ell bersekadigelse af TV'et.

Sorg for at montere beslaget til vægmontering sikkert på经验和 ved at følge instruktionerne i denen brugervejledning.

Hvis nogle af skruerne er lose erller falder ud, kan beslaget til vægmontering falde ned og forarssage personskade erer materiel skade. Sorg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter pa 8 mm (eller tilsvarende).

Sorg for at bruge de medfologende skruer og tilhorende dele korrekt, og folog anvisningerne i denen monteringsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forarsage personskade aller blive beskadiget.

Sorg for at samle beslaget korrekt ved at ffolge den procedure, der er forklaret i donne brugervejledning.

Hvis nogle af skruerne er Iose erler falder ud, kan TV'et falde ned og forrsage personskade ellere blive beskadiget.

Sorg for at stramme skruerne tilstrækkeligt pa den angivne position.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller blive beskadiget.

Sorg for, at TV'et/DDsættes for stødpavirkninger under monteringen.

Hvis TV'et udsættes for stødpavirkninger, kan det falde ned og gä i stykker. Dette kan forårsage persönskade.

Sorg for at montere TV'et pa en væg, der er plan og vinkelret pa gulvet.

Hvis du icike gorg dette, kan TV'et falde ned og forarsage personskade.

Sorg for at sikre kablerne forsvarligt after correkt montering af TV'et.

Hvis mensesker ell er genstande bliver viklet ind i kablerne, kan det forarsage personskade ell beskadigelse at TV'et.

Du ma ikke lade strømkablet uller tilsutningskablet blive klemt.

Hvis strömkablet erller tilslutningskablet er klemt mellem enheden og væggen erller bojes erller snos, kan ledningsstrådene blive blotlagt og forarssige kortslutning erller strømafbydelse. Dette kan medføre brande erller elektrisk stød.

De skruer, der skal bruges til at fastgore beslaget til væggen, medfolger ikke.

Brug skruer, der egner sig til det materiale, vaeggen er lavet af, nar beslaget til vaegmontering monteres.

Indholdsfortegnelse

Montering af basen pa væggen. 8

GorklartilmonteringafTV'et. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Vægmontering af TV'et 13

KD-85/75XG85□□, KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Kontroller monteringen 18

Flere oplysninger. 18

Specificationer 18

Montering af TV'et på væggen

Monteringsprocedureen varierer afhengigt af TV'et.

Brug beslaget til vægmontering SU-WL450 til at montere TV'et på væggen.

Bemaerk

• Sørg for at opbevar skruerne et sikkert sted væk fra barn.

• Sorg for at have TV-referencevejledningen og installationsvejledningen klar inden installation.
  Find pa forhand en stjerneskrueetakker frem, der passer til skruerne.
  Find TV'ets midtpunkt.
• Klargør mindst fire skruer med en diameter pa 8 mm og en skrue pa 5 mm ellertilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.

Kontrol af dele

Folger med SU-WL450

• Kontroller, at alle dele forefindes.

A Base (20) (1) B Trisse (2)
◎ PSW 6x20 (4)◎ P$W 4x20 med bøsning (2)
E Afstandsstykke (20) (2)	F Bælte (1)
G Bøsning (20) (M4) (2)	H PSW 4x20 (2)
① Baseadapter (2) ②	PSW 4x10 (8)
K Afstandsstykke (60) (2)	L PSW 6x50 (2)
M Bøsning (M4) (2) N	PSW 4x50 (2)

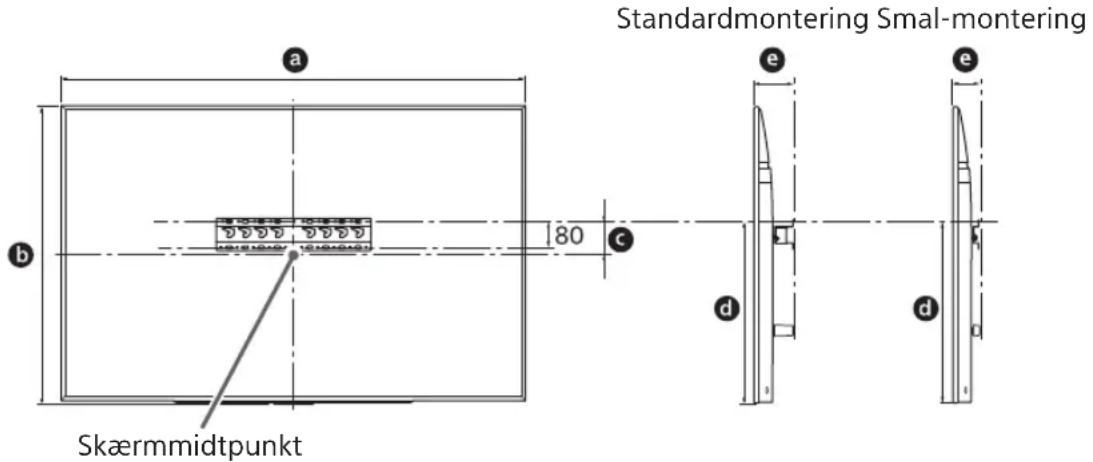

Find en placering

Sorg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets vægt.

Se folgende tabel vedrorende montering af TV'et pa væggen. Flere oplysninger om TV'ets vægt findes i TV'ets Referencevejledning.

Enhed: mm

Modelnavn	Skærmens mål		Mål for skærm-midtpunkt		Længde for montering
	a	b	c	d	e
					Standard- montering	Smal- montering
KD-85XG85☐☐	1.909	1.097	251	803	142	100
KD-75XG87☐☐	1.673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1.450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1.231	713	106	468	115	73
KD-55XG85☐☐

Bemaerk

• Tallene i oversigten kan variere en smule afhaengigt af monteringen.
  Hvis TV'et monteres pa en vaeg, vipper TV'ets overste del lidt fremad.

Tegningen nedenfor viser, hvor stor afstand der skal vare mellem TV'et og loftet og fremspringende dele af væggen.

Enhed: mm

• For at sikre tilstrækkelig ventilation og forhindre ansamling af stov og snavs:

Læg ikke TV'et fladt ned, og monter det ikke pa hovedet, bagvendt eller sidevendt.
TV'et ma ikke installeres pa en hylde, et tæppe, en seng eller i et skab.
TV'et ma ikke daekkes til med stof, f.eks. gardiner, ell er andre ting, f.eks. aviser osv.
- Installer erkke TV'et som vist nedenfor.

Luftcirkulationen afspaerres.

Bemaerk

Hvis kablerne skal fores i vaeggen, skal du lave et hul, som de kan fores igennem, for monteringen pabegyndes.

Lav et hul i væggen.uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, sa kablerne ikkekommen i klemme.

2 Vælg vægmonteringingsform. Afstand fra TV'ets bagside til væggen kan vælges som vist nedenfor.

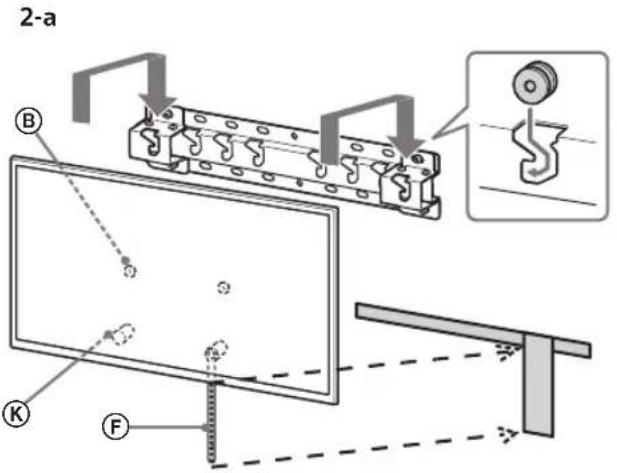

2-a Standardmontering

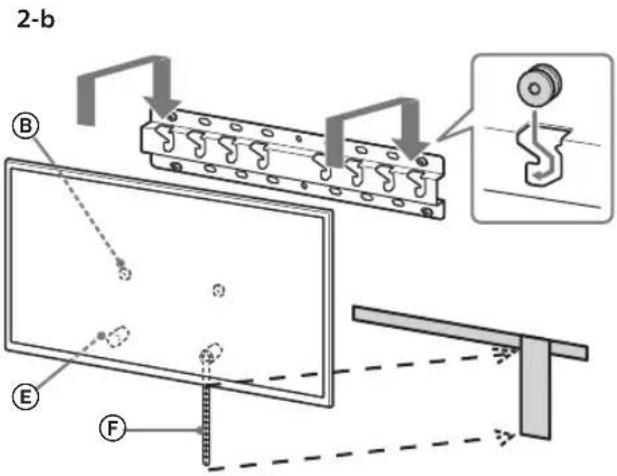

2-b Smal-monitoring

Set tabellen i trin 1.

ADVARSEL

Tilpas baseadapter ① med en skrue (PSW 4x10) ⑧ til base (20) ④ ved valg af 2-a.

4 Bestem positionerne for skruerne til montering af base (20) A.

Se specificationsne paa side 18.
Ved valg af 2-a bruges hulpositionerne i baseadapter ①

ADVARSEL

Væggen, som TV'et skal monteres pa, skal som minimum kinne klare en belastning pa fire gange TV'ets vægt (Flere oplysninger om TV'ets vægt vindes i TV'ets Referencevejledning.).
- Kontroller bæereevnen for den vaeg, som TV'et skal haenges op pa. Du kan eventuelt forstærke vaeggen.

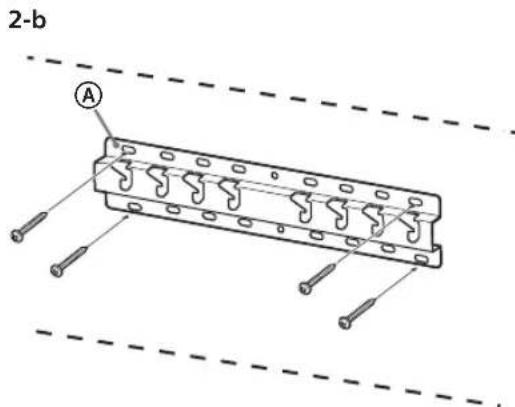

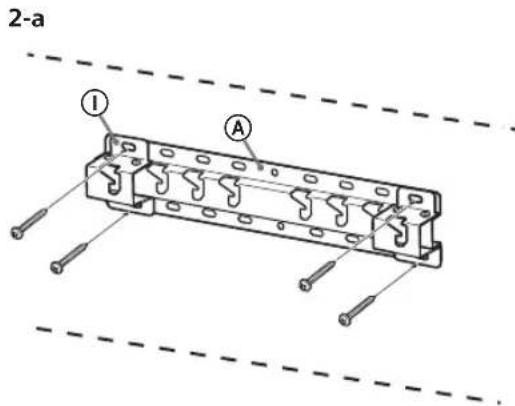

Montering af basen pa væggen

• Brug mindst fire skruer med en diameter pa 8 mm eller tilsvarende (medfølger ikke).
• Sæt fire skruer i hullerne på baseadapter ① med base (20) A (kun 2-a).
• Monter basen (20) A horisontalt pa vaeggen.

Gør klartil montering af TV'et

Der henvises til installationsvejledningen for installation af fod.

KD-85/75XG85□□,

KD-75XG87□□

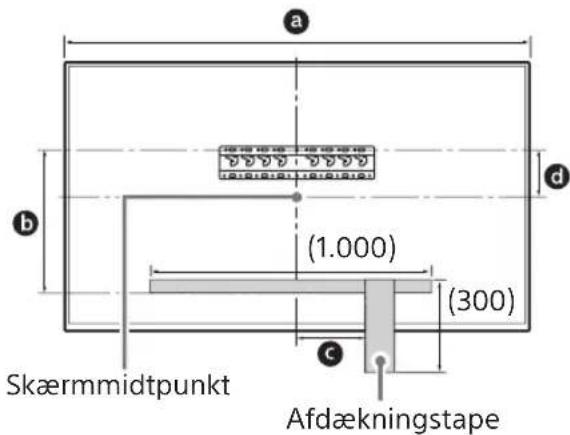

1 Marker installationsstedet pa væggen.

• Brug afdækningstape osv. (medfolger化进程) til at markere TV'ets placering i nærheden af basen eller baseadapteren. Se nedenstående tabel.

Enhed: mm
Modelnavn	Længde til markering
	a	b
KD-85XG85□□	1.909	683 200 251
KD-75XG87□□	1.673	468 200 107
KD-75XG85□□

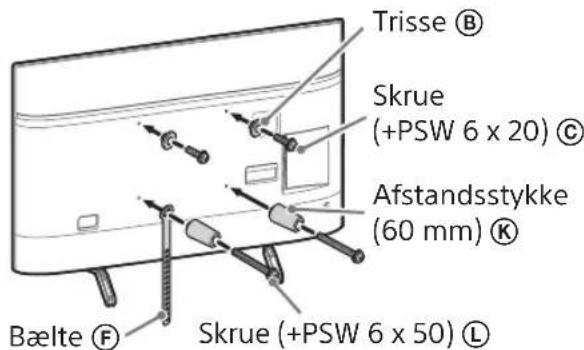

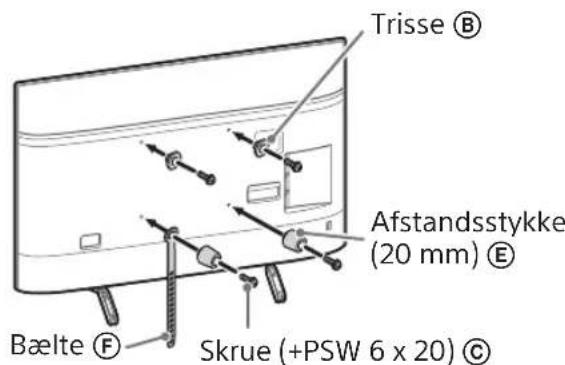

3 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgör monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

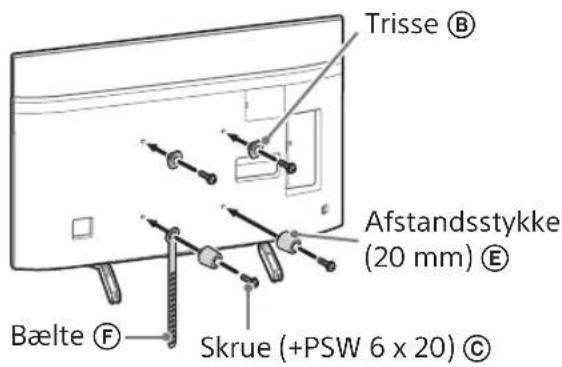

Standardmontering (2-a)

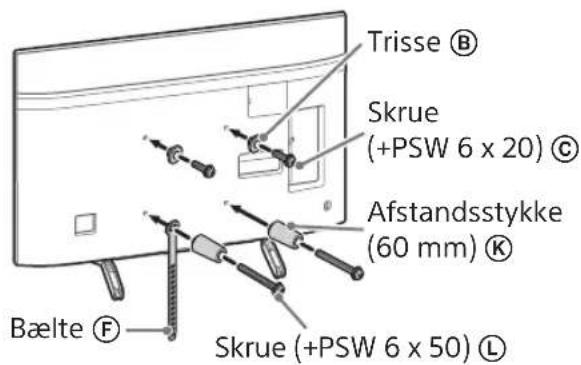

Smal-montering (2-b)

Bemaerk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.

4 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undga at traede på dem inden vægmontering.

5 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Gentag foregående trin og fjern den anden side af TV-foden.

Bemärk

Der kræves tre eller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nár TV-foden er afmonteret, da TV-foden kan vælte og forarsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forbhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

KD-65/55XG87□□,

KD-65/55XG85□

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

Fastgorm monteringsdelene med skruer.
Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal-montering (2-b)

Bemaerk

• Du kan/DDke bruge nogle af stikkene bag pa TV'et, hvis du bruger donne monteringstype.

3 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret.

Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

Lad en autoriseret person traekke kablerne i vaeggen.
- Saml forbindelseskablerne i et bundt for at undga at traede pa dem inden vægmontering.

4 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

Gentag foregående trin og fjern den,anden side af TV-foden.

Bemerk

Der kræves tre eller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nar TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

Vægmontering af TV'et

KD-85/75XG85□□，KD-75XG87□□

1 LofT TV'et.

For placering af trisserne 8tpa basen eller baseadapteren, se oversigten i trin 3i "Find en placering" paa side 7.
- Sorg for, at bagsiden af TV'et berøren basen eller baseadapteren, nr du holder TV'et.

Bemaerk

Vær meget forsigtig, nár TV'et installereres pa væggen, især for den person, der støtter TV'et nedenunder, da TV'et kan falde, og forårsage alvorlig kropsskade eller endda dødsfald.

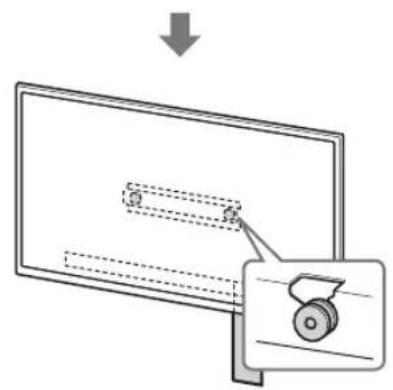

Lad forsigtigt TV'et glide ned og heng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

Nar du har installereret TV'et pa vegtgen, skal du fjerne afdakningstapen osv. fra vegtgen.

ADVARSEL

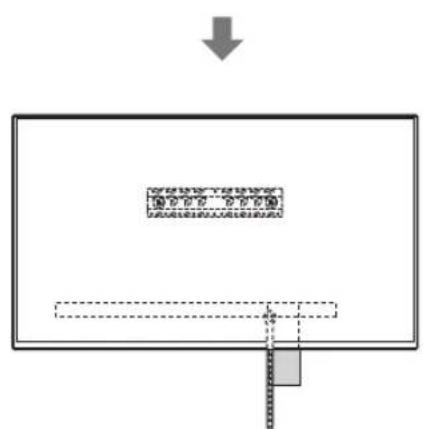

• Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolver icike).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DD ke kan flyttes fremad. Hvis bunden kan flyttes, er den/DD ke fastgjort korrekt, og baltet (F) skal sikres ordentligt ingen.

KD-65/55XG87□□

KD-65/55XG85□

1 LofT TV'et.

For placering af trisserne 8 pa basen eller baseadapteren, se oversigten i trin 3i "Find en placering" pa side 7.
- Sorg for, at bagsiden af TV'et berører basen eller baseadapteren, nr du holder TV'et.

Bemaerk

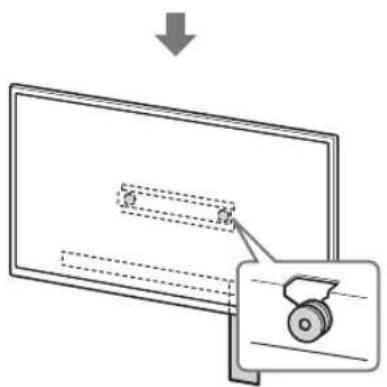

Lad forsigtigt TV'et glide ned og heng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge haender langsomt for at sikre, at TV'et ikke falder.

2-a

2-b

↓

↓

ADVARSEL

• Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolver ici).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DDKE kan flyttes fremad. Hvis bunden kan flyttes, er den/DDKE fastgjort korrekt, og baltet (F) skal sikres ordentligt ingen.

Kontroller monteringen

• Trisserne (B) skal hange ordentlig i basen ell er i baseadapteren.
• Ledningen og kablet ma ikke snoet aller klemt.
  Baeltet F) skal vare stramt uden at haenge.

ADVARSEL

• Forkert placering af strømkablet osv. kan medfrole brande eller give elektrisk stød, hvis der opstaren kortslutning. Kontroller, at monteringen er sikker.

Flere ophysninger

Hvis TV'et skal afmonteres, udfores monteringsprocedurei omvendt rækkefolge.

ADVARSEL

Sorg for, at der er mindst to personer (tre aller flere personer til TV pa 75 tomer og derover) til at holde TV'et, nar det afmonteres.

Specificationer

Mál: (ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1 : 20 (monteringsmetode 2-b)

h2:60 (monteringsmetode 2-a)

Vægt (kun base): (ca.) [kg]

0.8

Design og specificationer kan ændres.uden varsel.

Av hensyn til produits beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installereres av Sony-forhandlere eller lisensierte entreprises. Ikke forsok Å installere den selv.

Hvis falgende forholdsergler icike folges, kan personskade ell er skade pa eiendom oppsta.

Ikke handter Produktet med ekstrem kraft under rengjoring ell er vedlikehold.

Hvis du ici vil gjore dette, kan TV-en falle ned og forarsake personskade aller skade pa TV-en.

Hvis du icike gjor dette, kan TV-en falle ned og forarsake personskade.

Ikke la strmledningen
eller
forbindelsestedningen
kommen i klem.

Hvis strømledningen eller forbindelsestedningen blir klemt mellom enheten og veggen, eller blir boyd erller vredd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning erller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene när TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelforing innate i veggen til en lisensiert entrepreneur.
Fvveggmontering bOr du samle sammen tilkoblingskablene for a hindre at du trakker pa dem.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene nár TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

• Overlat kabelfaringinne i veggen til en lisensiert entrepreneurship.
  For veggmontering bOr du samle sammen tilkoblingskablene for a hindre at du trakker pA dem.

• Hold TV-en godt fast med begge hender.

2 Installer TV-en på sokkelen eller sukkeladapteren.
