Bravia KD65XG8599 - телевізор SONY - Безкоштовний посібник користувача

Тип продукту	LED-телевізор 4K
Бренд	Sony
Модель	Bravia KD65XG8599
Розмір екрана	65 дюймів (164 см)
Роздільна здатність	3840 x 2160 пікселів (4K Ultra HD)
Технологія дисплея	LED LCD з прямим підсвічуванням Direct LED
Розміри (без підставки)	Приблизно 1450 x 836 x 70 мм (Ш x В x Г)
Вага (без підставки)	Приблизно 20 кг
Електроживлення	220-240 В змінного струму, 50 Гц
Споживана потужність	Приблизно 150 Вт (типова)
Смарт-телевізор	Так, система Android TV
HDR	HDR10, HLG
Підключення	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Сумісне настінне кріплення	Sony SU-WL450 (постачається в коробці)
Стандарт кріплення до стіни	VESA 400 x 300 мм (стандартний), 400 x 300 мм (тонкий)
Догляд та чищення	Пилососити м'якою сухою ганчіркою. Не використовуйте абразивні засоби.
Безпека	Монтаж на стіну повинен виконувати сертифікований фахівець. Не вішайте та не спирайтеся на телевізор.
Комплектуючі, що входять до комплекту	Основа, шківи, прокладки, гвинти, адаптери основи, ремінь безпеки
Ремонтопридатність	Індекс ремонтопридатності не повідомляється. Sony рекомендує звертатися до авторизованого сервісу.

Часті запитання - Bravia KD65XG8599 SONY

Як встановити телевізор на стіну за допомогою кріплення SU-WL450 ?

Встановлення повинен виконувати сертифікований монтажник. Використовуйте щонайменше чотири гвинти діаметром 8 мм, що підходять для стіни. Закріпіть основу на стіні, потім повісьте телевізор, ковзаючи шківами в основу. Затягніть ремінь безпеки знизу. Зверніться до інструкції з експлуатації для точних розмірів.

Яка максимальна вага, яку витримує настінне кріплення?

Стіна повинна витримувати щонайменше в чотири рази більше ваги телевізора. Вага телевізора KD65XG8599 становить приблизно 20 кг без підставки. Використовуйте дюбелі та гвинти, що відповідають типу стіни.

Чи можна встановити телевізор у тонкому монтажі (близько до стіни)?

Так, кріплення SU-WL450 дозволяє стандартний або тонкий монтаж. При тонкому монтажі доступ до задніх роз'ємів обмежений. Обов'язково підключіть усі кабелі перед тим, як вішати телевізор.

Що робити, якщо телевізор хитається після встановлення?

Перевірте, чи ремінь безпеки належним чином натягнутий і закріплений на стіні гвинтом 5 мм. Якщо люфт залишається, встановлення виконано неправильно; зверніться до фахівця.

Як чистити екран телевізора?

Використовуйте м'яку суху ганчірку (мікрофібру). Не використовуйте хімічні засоби, спирт або розчинники. Для стійких плям злегка зволожите ганчірку дистильованою водою.

Які кабелі потрібні для настінного монтажу?

Підключіть усі кабелі (HDMI, USB, антену, живлення) перед кріпленням телевізора до стіни. Якщо прокладаєте кабелі в стіні, зробіть це до встановлення та передбачте отвір поза зоною кріплення.

Чи входить настінне кріплення в комплект телевізора?

Так, настінне кріплення Sony SU-WL450 постачається в упаковці. Перевірте наявність усіх деталей: основа, шківи, прокладки, гвинти, адаптери основи та ремінь.

Які розміри кріплення VESA?

Телевізор сумісний із VESA 400x300 мм для стандартного та тонкого монтажу. Використовуйте надані прокладки для регулювання товщини.

Чи можна нахилити телевізор після настінного монтажу?

Ні, кріплення SU-WL450 не дозволяє нахилу. Телевізор нерухомий. Для нахилу використовуйте відповідне шарнірне кріплення (не входить у комплект).

Що робити, якщо я загубив надані гвинти?

Зверніться до авторизованого дилера Sony, щоб отримати запасні частини. Не використовуйте непідходящі гвинти, оскільки це може загрожувати безпеці. Стандартні гвинти діаметром 8 мм і 5 мм доступні в продажу.

ПОСІБНИК КОРИСТУВАЧА Bravia KD65XG8599 SONY

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначені лише для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені нижче, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях, де краї бічні телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місцях краї та боки виробів виступають за межі поверхні стін. Якщо людина предмет вдаряється об кути бічні сторони телевізора, що виступають за край стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над кондиціонером.

Якщо телевізор протягом тривалого часу зазнає впливу вологи, що витікає з потоку кондиціонера, це може спричинити пошкодження, ураження електричним струмом або несправність роботи телевізора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.

Якщо гвинти слабко закріплені або випадають, кронштейн для настінного кріплення може впасти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Щоб забезпечити надійне встановлення, використовуйте придатні для цього гвинти діаметром 8 мм (або еквівалент).

Використовуйте гвинти, що додаються до комплекту постачання, надійним чином відповідно до інструкцій у своєму посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та його пошкодження або травмування людей.

Збирайте кронштейн надійним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабко закріплені або випадають, телевізор може впасти та пошкодитися або травмувати людей.

Надійно затягніть гвинти у зазначеному положенні.

Якщо не зробити цього, телевізор може впасти або травмувати людей.

Під час монтажу слід уникати поштовхів у напрямку телевізора.

У разі пошкодження може впасти або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярні стіни з рівною поверхнею.

Якщо цього не виконується, телевізор може впасти та завдати серйозних травм.

Після монтажу телевізора зафіксуйте кабелі надійним чином.

Якщо люди або об'єкти зачіпаються за кабелі, це може привезти до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий і скручений із прикладанням сили, його внутрішні провідники можуть оголитися, спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кріпиться кріплення для настінного кріплення на стіні, не входять до комплекту постачання.

Назв моделi	Габаши диспеля		Габаши центра ekрANA		Розмір дія мо ntajу
	a	b	c	d	e
					Стоцартоні кріпеленny	Тонke кріпеленny
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐ KD-75XG85☐☐	1673	963		107	595	116
KD-65XG87☐ KD-65XG85☐☐	1450	836	99	523	115	73
KD-55XG87☐ KD-55XG85☐☐	1231	713	106	468	115	73

Примітка

• Наведені нижче таблиці можуть дещо відрізнятися залежно від моделі. Верхня частина встановленого на стіні телевізора буде трохи нахилена вперед.

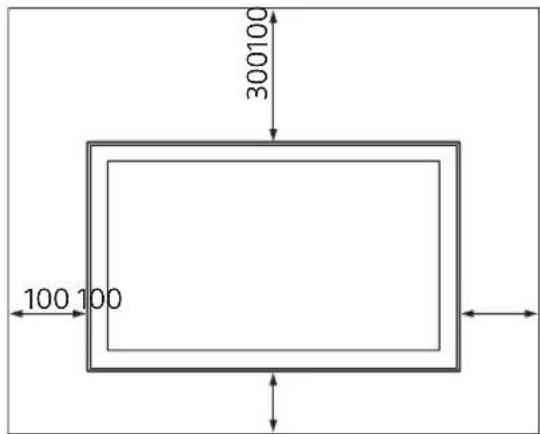

Залиште достатній простір між телевізором і стелею та виступаючими частинами стін, як показано на рисунку нижче.

Одинці вимірювання: мм

Забезпечте належну вентиляцію та запобігніть накопиченню бруду пилу:

Не кладіть телевізор горизонтально, не встановлюйте його нижньою стороною догори, задом наперед або на бік.

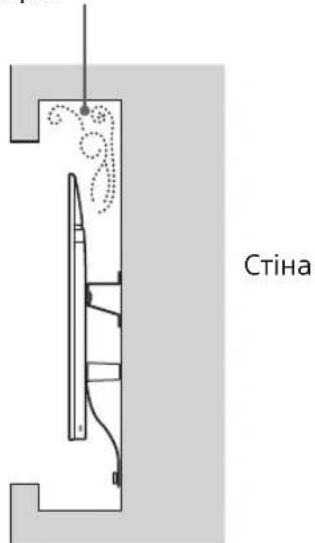

• Не ставте телевізор на полиці, килим, постіль або інші м'які поверхні. Не накривайте телевізор тканиною (занавіскою) або іншими предметами, наприклад, газетами. Не встановлюйте телевізор так, як показано нижче.

Почуйте інструкцію.

Примітка

Щоб протягнути кабелі у стіні, зробіть отвір у стіні, щоб вставити кабелі перед початком установлення.

Перед прокладанням кабелів зробіть отвір у стіні за межами периметра бази (20) A, перехідника для бази 1 та прокладки (20) E, прокладки (60) K.

2 Обери спосіб встановлення стіни. Виберіть відстань від задньої панелі телевізора до стіни, як показано нижче.

Прикріпіть послідовно для бази ① за допомогою гвинта (PSW 4x10) ②до бази (20) A (якщо обрано варіант 2-а).

Визначте положення гвинтів для встановлення бази (20) A.

Див. технічні характеристики на стор. 18.

Канцелярський варіант 2-а, використовуйте отвори на перехіднику для бази ①.

ЗАСТЕРЕЖЕННЯ

• Стіна, на яку встановлюється телевізор, має бути здатна витримати вагу, принаймні у чотири рази перевищує вагу телевізора (вагу телевізора можна дізнатися в посібнику).

Назва м odeeli	Довхина дя розміткn	Габарити центра ekраза
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

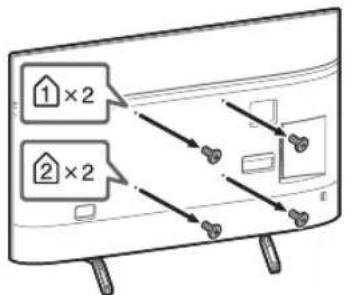

2 Викрутіть гвинти із задньої панелі телевізора.

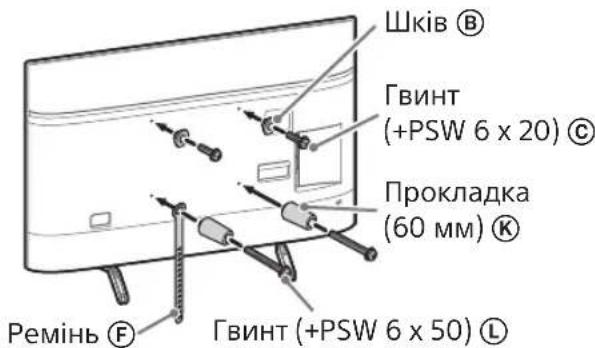

3 Зафіксуйте кріпильні елементи кронштейна для часткового кріплення. Перевірте наявність усіх кріпильних елементів, користуючись списком «Постачається з SU-WL450» у розділі «Перевірка деталей» на стор. 5.

Примітка

Закріпіть кріпильні елементи за допомогою гвинтів. - Електричний викруткою встановіть момент обертання приблизно 1,5 Н·м {15 кгс·см}. - Обов'язково збережіть використані та невикористані компоненти в безпечному місці на випадок, щоб вони знадобилися майбутньому. Збережіть цей посібник для використання майбутньому.

Стандартне кріплення (2-а)
