Тип продукта	Светодиодный телевизор 4K
Бренд	Sony
Модель	Bravia KD65XG8599
Размер экрана	65 дюймов (164 см)
Разрешение	3840 x 2160 пикселей (4K Ultra HD)
Технология отображения	LED LCD с прямой подсветкой Direct LED
Размеры (без подставки)	Примерно 1450 x 836 x 70 мм (Ш x В x Г)
Вес (без подставки)	Примерно 20 кг
Питание	220-240 В переменного тока, 50 Гц
Потребляемая мощность	Примерно 150 Вт (типичная)
Smart TV	Да, система Android TV
HDR	HDR10, HLG
Подключения	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Совместимое настенное крепление	Sony SU-WL450 (поставляется в коробке)
Стандарт настенного крепления	VESA 400 x 300 мм (стандартный), 400 x 300 мм (тонкий)
Уход и чистка	Протирать мягкой сухой тканью. Не используйте абразивные средства.
Безопасность	Установка на стену должна выполняться сертифицированным специалистом. Не вешайте и не опирайтесь на телевизор.
Прилагаемые детали	Основание, ролики, проставки, винты, адаптеры основания, ремень безопасности
Ремонтопригодность	Индекс ремонтопригодности не сообщается. Sony рекомендует обращаться в авторизованный сервисный центр.

Часто задаваемые вопросы - Bravia KD65XG8599 SONY

Как установить телевизор на стену с помощью крепления SU-WL450?

Установка должна выполняться сертифицированным установщиком. Используйте не менее четырех винтов диаметром 8 мм, подходящих для стены. Закрепите основание на стене, затем повесьте телевизор, перемещая ролики в основании. Затяните ремень безопасности внизу. Для точных размеров обратитесь к инструкции по эксплуатации.

Какой максимальный вес выдерживает настенное крепление?

Стена должна выдерживать как минимум в четыре раза больше веса телевизора. Вес телевизора KD65XG8599 составляет примерно 20 кг без подставки. Используйте дюбели и винты, подходящие для типа стены.

Можно ли установить телевизор в тонком монтаже (близко к стене)?

Да, крепление SU-WL450 позволяет выполнить стандартный или тонкий монтаж. При тонком монтаже доступ к задним разъемам ограничен. Убедитесь, что все кабели подключены до того, как повесить телевизор.

Что делать, если телевизор двигается после установки?

Проверьте, правильно ли натянут ремень безопасности и закреплен на стене винтом 5 мм. Если люфт сохраняется, установка выполнена неправильно; обратитесь к специалисту для проверки.

Как чистить экран телевизора?

Используйте мягкую сухую ткань (микрофибру). Не используйте химические средства, спирт или растворители. Для стойких пятен слегка смочите ткань дистиллированной водой.

Какие кабели необходимы для настенной установки?

Подключите все кабели (HDMI, USB, антенну, питание) перед креплением телевизора к стене. Если вы прокладываете кабели внутри стены, сделайте это до установки и предусмотрите отверстие вне зоны крепления.

Входит ли настенное крепление в комплект телевизора?

Да, настенное крепление Sony SU-WL450 входит в комплект поставки. Убедитесь, что все детали на месте: основание, ролики, проставки, винты, адаптеры основания и ремень.

Каковы размеры крепления VESA?

Телевизор совместим с VESA 400x300 мм для стандартного и тонкого монтажа. Используйте прилагаемые проставки для регулировки толщины.

Можно ли наклонять телевизор после настенной установки?

Нет, крепление SU-WL450 не позволяет наклонять телевизор. Телевизор зафиксирован. Для наклона используйте подходящее шарнирное крепление (не входит в комплект).

Что делать, если я потерял прилагаемые винты?

Свяжитесь с авторизованным дилером Sony для получения запасных частей. Не используйте неподходящие винты, так как это может нарушить безопасность. Стандартные винты диаметром 8 мм и 5 мм можно приобрести в магазинах.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD65XG8599 SONY

Информация за монтаж и използване на конзола за закрепване към стена на Sony (SU-WL450)

Поддържани модели:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

*В действителните имена на моделите "□□" означават номера на моделите, специфични за всеки модел.

Потребителите

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчик или производител на Sony. Не се опитвайте да го монтирате сами.

Доставчиците и производителите на Sony

Похождайте с подходящо внимание към безопасността по време на монтажа, периодичната поддръжка и оглед на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчик на Sony или лицензиран и опитен монтажник закрепването на този продукт към стената. По време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилна манипулация или монтаж.

С оглед безопасността и за правилен монтаж, следвайте ръководството за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора и указанията в това ръководство.

Относно безопасността

Благодарим ви за покупката на този продукт.

Към клиентите

За монтирането на продукта се изисква опит. Възложете монтажа на търговеца на Sony или лицензиран и опитен монтажник и обърнете специално внимание на безопасността по време на монтажа. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж, или от монтаж на продукта, различен от указания. Вашите закачалки (ако има такива) не са закрепени.

Към търговците на Sony

При монтаже на продукта се изисква опит. Прочетете внимателно това ръководство, за да извършите безопасно монтажните дейности. Сони не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.

Това ръководство показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат, за да се избегнат злополуки. Прочетете внимателно това ръководство и използвайте продукта правилно, запазете ръководството за бъдещи справки.

Продуктите на Сони са проектирани с мисъл за безопасността. Но ако използвате продукта не правилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

ВНИМАНИЕ

Уточнение на продукта

Тази конзола за монтаж на стена е проектирана за използване само с указаните телевизори. Вижте справочните ръководства за телевизорите, за да проверите дали може да се използва тази конзола за закрепване към стена.

Към клиентите

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт от пожар, електрически удар или падане на продукта.

Възложете монтажа на лицензиран изпълнител и фирмата да настрои по време на монтажа.

Ако конзолата за монтаж на стена не е монтирана правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензирани изпълнители.

Телевизорът може да падне и да причини сериозно нараняване, като контузия. Ако стената, на която е монтирана конзолата за монтаж на стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да е способна да издържи тегло, поне четирикратно по-голямо от теглото на телевизора. (Вижте справочното ръководство на телевизора относно теглото му.) Ако монтажът на конзолата за монтаж на стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.

Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензиран изпълнител.

Ако друго лице, освен лицензиран изпълнител, транспортира или демонтира телевизора, той може да падне и да причини нараняване или повреда на имущество. Уверете се, че двама души (трима или повече души за комплект телевизор с размер 75 инча) преместват или демонтират телевизора.

Порядок установки кронштейна для настенной установки

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следуйте инструкции, предназначенной только для дилеров Sony. Обязательно прочтите правила техники безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания и проверки данного изделия.

Порядок установки телевизора на стену

Процедура установки отличается в зависимости от модели телевизора.

Подготовка к установке

Во время установки справочное руководство и руководство по установке телевизора всегда должны быть под рукой. В процессе установки используйте крестообразную отвертку, соответствующую используемым винтам. Выберите метод установки телевизора. Подготовьте четыре или более винтов диаметром 8 мм и один винт диаметром 5 мм или эквивалент (не входит в комплект поставки). Выберите винты в соответствии с материалом стены.

Проверка комплектации

Прилагается SU-WL450

• Проверьте комплектность товара.

A Oсновашие (20) (1)	В Шков (2)
◎ PSW 6x20 (4)◎ PSW 4x20 c Втулков (2)
◎ Покладка (20) (2)	◎ Лени (1)
◎ Bтулka (20) (M4) (2)	◎ PSW 4x20 (2)
◎ Aдантетер Осноаня (2)	◎ J PSW 4x10 (8)
◎ Покладка (60) (2)	◎ PSW 6x50 (2)
◎ Bтулka (M4) (2)◎ PSW 4x50 (2)

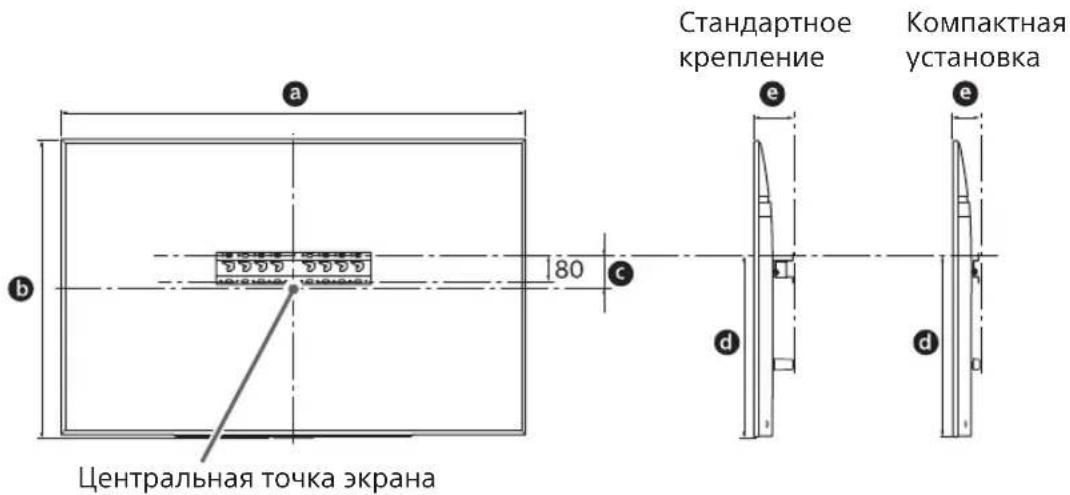

Определение места установки

1. Определите место установки.

Убедитесь, что стена, на которую будет устанавливаться телевизор, имеет достаточно места и способна выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.

См. следующую таблицу по установке телевизора на стену. См. справочное руководство телевизора для просмотра сведений о весе телевизора.

Единицы измерения: мм

Названны мODEЛи	Раимерыmessage	Положения центра message	Длина дая креления	e
	a	b	c	d	e
					Стоандрове Креления Креления Установka
KD-85XG85□□	1909	1097	251	803	142 100
KD-75XG87□□ KD-75XG85□□	1673	963	107	595	116 75
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115 73
KD-55XG87□□ KD-55XG85□□	1231	713	106	468	115 73

Рисунки в таблице могут немного отличаться в зависимости от установки. Когда телевизор установлен на стену, верхняя часть телевизора немного наклоняется вперед.

Обеспечьте наличие достаточного зазора между телевизором, потолком и выступающими частями стены, как показано на рисунке ниже.

Единицы измерения: мм

Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:

Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым, нижней стороной вверх, задом наперед или набок. Не устанавливайте телевизор на полку, ковер, кровать или в шкаф. Не накрывайте телевизор тканью, например шторами, а также газетами и т.п. - Не устанавливайте телевизор так, как показано на рисунке ниже.

Циркуляция воздуха нарушена.

Примечание

• Перед установкой, если предполагается проложить кабель в стене, также определите отверстия для кабеля и просверлите отверстие в стене.

Для предотвращения повреждения кабелей подготовьте отверстие в стене в области за пределами периметра основания (20)А, адаптера основания ① и прокладки (20)Е, прокладки (60)К.

2 Выберите способ настенной установки. Расстояние от задней панели телевизора до стены можно выбрать, как показано ниже.

2-а Стандартное крепление

2-б Компактная установка

См. шаг 1 в таблице.

ПРЕДУПРЕЖДЕНИЕ

- При выборе пункта 2-b ограничен доступ к задним разъемам.

3 Расположение крепления базового адаптера см. в таблице ниже. При выборе пункта 2-b пропустите этот шаг.

Назване мodyелLOложения скоб
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Прикрепите адаптер основания ① с помощью винта (PSW 4x10) к основанию (20) при выборе пункта 2-a.

Подготовка к установке телевизора

Для получения подробной информации об установке подставки см. руководство по установке.

KD-85/75XG85□□，KD-75XG87□□

Назваиме модали	Дени Mapкиробки	Посожения центра экрана
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

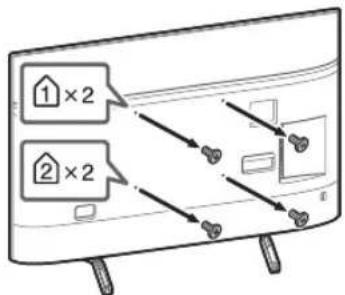

2 Снимите винты с задней панели телевизора.

3 Прикрепите крепежные детали кронштейна для настенной установки. Выполните проверку крепежных деталей согласно пункту "Прилагается SU-WL450" в разделе "Проверка комплектации" на стр. 6.

Примечание

Плотно закрепите крепежные детали с помощью винтов. - При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}. Храните использованные или неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать. Сохраните данную инструкцию по эксплуатации для дальнейшего использования.

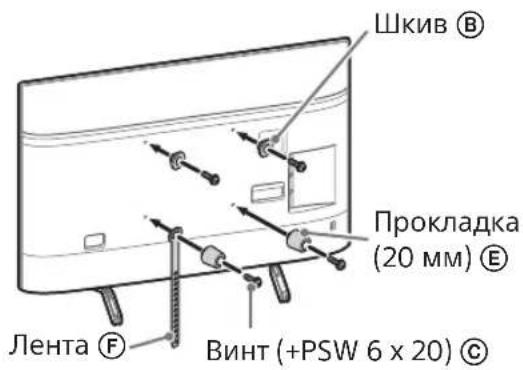

Стандартное крепление (2-a)

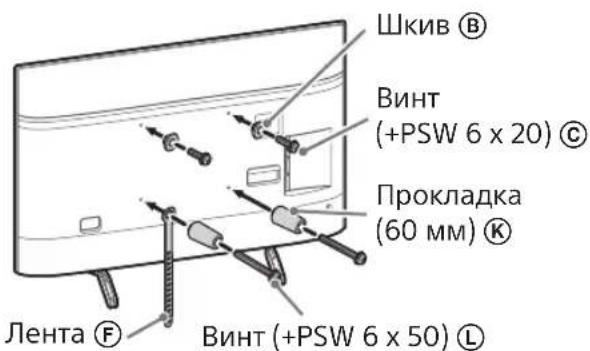

Компактная установка (2-b)

Примечание

- При такой установке телевизора некоторые разъемы на его задней панели будут недоступны.

4 Подключите необходимые кабели к телевизору.

Перед установкой телевизора на стену обязательно наклоните кабель.

После установки телевизора подключение кабелей станет невозможным.

См. Справочное руководство, прилагаемое к телевизору.

Примечание

- Для прокладки кабелей в стене используйте кабель-каналы соответствующего порядка. - Перекрестив устройства на стене, свяжите соединительные кабели, чтобы случайно не наступить на них.

5. Отсоедините настольную подставку от телевизора.

Проверка выполнения установки

Проверьте следующие пункты.

Подготовка к установке телевизора

Инструкция по установке и эксплуатации.

KD-85/75XG85□□, KD-75XG87□□

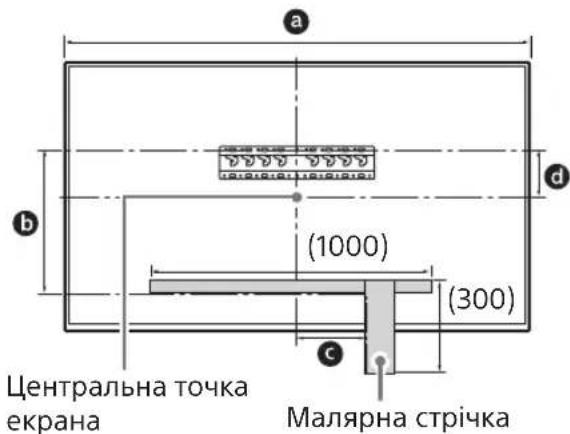

1. Разметьте места для монтажа на стене.

С помощью магнита или подходящего материала (не входит в комплект поставки) разметьте расположение телевизора относительно базы или переходника для базы. См. следующую таблицу.

Единица измерения: мм

При установке телевизора на стену соблюдайте осторожность, чтобы не повредить его (не наклоняйте, если диагональ телевизора составляет 75 дюймов или более).

3. Зановити зміщення нижньої частини телевізора.

Підберіть правильну частину, щоб ремонтна накладка прикрила її до стіни.

Використовуйте гвинт діаметром 5 мм або еквівалентний (не входить до комплекту постачання).

Примітка

Спробуйте легко потягнути нижню частину телевізора на себе, переконайтеся, що вона не рухається вперед. Якщо телевізор рухається, його закрийте правильно і необхідно ще раз натиснути до закриття ремінця.

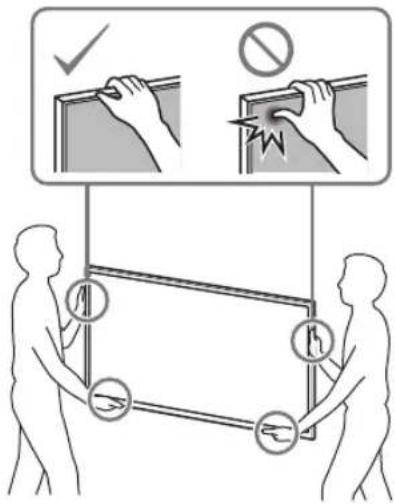

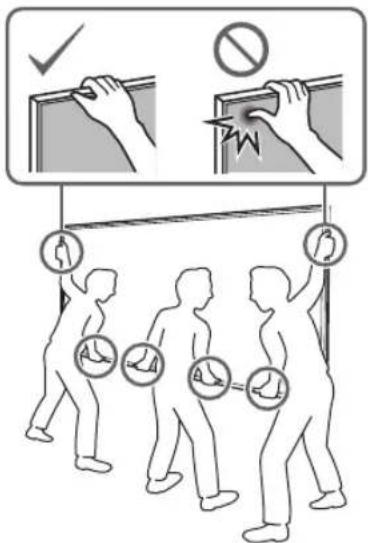

1. Підніміть телевізор.

• Зніміть захисний наклей ⑧, за який телевізор піднімається на базу або перехідник для бази, див. таблицю етапу 3 з розділу «Визначення місця встановлення» на стор. 7. Тримаючи телевізор, переконайтеся, що задній бік телевізора торкається бази або перехідника для бази.

Примітка

• Надійно тримайте телевізор обома руками.

2. Встановити телевізор на базу або перехідник для бази.

• Обережно опустіть телевізор та підніміть важіль ⑧, прикріплений до задньої частини телевізора, на базу або перехідник для бази (відповідно до розмірів отворів).
• Після встановлення телевізора на стіні переконайтеся, що важіль надійно зафіксовано в базі або в перехіднику для бази.
• Повільно відпускайте телевізор обома руками, щоб пересвідчитися, що він не впаде.

2-а

2-б

ОСТОРОЖНО

Перед перемещением телевизора обратите внимание на наименование (наименование троса, если диагональ телевизора составляет 75 дюймов или больше).

За занавеской

Нижней части телевизора.

Передерживая провал, участок ремонта надёжно прикрыть до стены.

Используйте винт диаметром 5 мм или эквивалентный (не входит в комплект поставки).

Примечание

Спробуйте легко підняти нижню частину телевізора на себе, обережно, щоб він не рухався вперед. Якщо телевізор рухається, закрийте його правильно і необхідно ще раз надійно закрити ремінь.

Проверка после завершения установки

Проверьте заданные нижние пункты.

• Включен в базу данных или передан для базы.
• Шнур и кабель не перекручены и не зажаты.
• Ремень надежно закреплен без провисания.

ПРЕДУПРЕЖДЕНИЕ

• Неправильное размещение шнура питания зимнего струйного устройства может привести к помехам или поражению электрическим током. Во избежание короткого замыкания, в целях безопасности обязательно проверьте все после завершения установки.

Дополнительная информация

При использовании телевизора не прикасайтесь к указанной процедуре установки в произвольном порядке.

ПРЕДУПРЕЖДЕНИЕ

Разъяснение для телевизора: полное руководство по установке (например, трос, кронштейн для телевизора, складной или больше).

Технические характеристики

Размеры: (приблизительно) [мм]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1:20（BunaDOK2-b）

h2:60(Bunapok2-a)

Вара (Тибк6а3а): (прибл.) [Kr]

0,8

Конструкция и технические характеристики могут быть изменены без предупреждения.
