Typ produktu	LED 4K televízor
Značka	Sony
Model	Bravia KD65XG8599
Veľkosť obrazovky	65 palcov (164 cm)
Rozlíšenie	3840 x 2160 pixelov (4K Ultra HD)
Technológia zobrazenia	LED LCD s priamym podsvietením Direct LED
Rozmery (bez stojana)	Približne 1450 x 836 x 70 mm (Š x V x H)
Hmotnosť (bez stojana)	Približne 20 kg
Napájanie	220-240 V AC, 50 Hz
Spotreba elektrickej energie	Približne 150 W (typická)
Smart TV	Áno, systém Android TV
HDR	HDR10, HLG
Pripojenie	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Kompatibilný nástenný držiak	Sony SU-WL450 (súčasť balenia)
Norma pre upevnenie na stenu	VESA 400 x 300 mm (štandard), 400 x 300 mm (tenký)
Údržba a čistenie	Prach utierajte jemnou suchou handričkou. Nepoužívajte abrazívne prostriedky.
Bezpečnosť	Inštaláciu na stenu musí vykonať autorizovaný odborník. Nezavesujte ani sa neopierajte o televízor.
Súčiastky v balení	Základňa, kladky, dištančné podložky, skrutky, adaptéry základne, bezpečnostný pás
Opraviteľnosť	Index opraviteľnosti nebol oznámený. Spoločnosť Sony odporúča kontaktovať autorizovaný servis.

Často kladené otázky - Bravia KD65XG8599 SONY

Ako nainštalovať televízor na stenu pomocou držiaka SU-WL450 ?

Inštaláciu musí vykonať autorizovaný inštalatér. Použite aspoň štyri skrutky s priemerom 8 mm vhodné na stenu. Upevnite základňu na stenu, potom zaveste televízor posunutím kladiek do základne. Dole utiahnite bezpečnostný pás. Presné rozmery nájdete v návode na použitie.

Akú maximálnu hmotnosť unesie nástenný držiak ?

Stena musí uniesť aspoň štvornásobok hmotnosti televízora. Hmotnosť televízora KD65XG8599 je približne 20 kg bez stojana. Použite hmoždinky a skrutky vhodné pre daný typ steny.

Môžem nainštalovať televízor v tenkom upevnení (blízko steny) ?

Áno, držiak SU-WL450 umožňuje štandardné alebo tenké upevnenie. Pri tenkom upevnení je prístup k zadným konektorom obmedzený. Pred zavesením televízora pripojte všetky káble.

Čo robiť, ak sa televízor po inštalácii hýbe ?

Skontrolujte, či je bezpečnostný pás správne napnutý a upevnený na stenu skrutkou 5 mm. Ak vôľa pretrváva, inštalácia nie je správna; nechajte ju skontrolovať odborníkom.

Ako čistiť obrazovku televízora ?

Použite jemnú suchú handričku (mikrovlákno). Nepoužívajte chemikálie, alkohol ani rozpúšťadlá. Na odolné škvrny handričku mierne navlhčite destilovanou vodou.

Aké káble sú potrebné na nástennú inštaláciu ?

Pripojte všetky káble (HDMI, USB, anténa, napájanie) pred upevnením televízora na stenu. Ak vediete káble v stene, urobte to pred inštaláciou a vyvŕtajte otvor mimo upevňovacej zóny.

Je nástenný držiak súčasťou balenia televízora ?

Áno, nástenný držiak Sony SU-WL450 je súčasťou balenia. Skontrolujte, či sú všetky súčiastky: základňa, kladky, dištančné podložky, skrutky, adaptéry základne a pás.

Aké sú rozmery upevnenia VESA ?

Televízor je kompatibilný s VESA 400x300 mm pre štandardné aj tenké upevnenie. Na prispôsobenie hrúbky použite priložené dištančné podložky.

Môžem televízor po nástennom upevnení nakláňať ?

Nie, držiak SU-WL450 neumožňuje nakláňanie. Televízor je pevný. Na nakláňanie použite vhodný otočný držiak (nie je súčasťou balenia).

Čo robiť, ak stratím priložené skrutky ?

Kontaktujte autorizovaného predajcu Sony a požiadajte o náhradné diely. Nepoužívajte nevhodné skrutky, mohlo by to ohroziť bezpečnosť. Štandardné skrutky s priemerom 8 mm a 5 mm sú dostupné v obchodoch.

NÁVOD NA OBSLUHU Bravia KD65XG8599 SONY

Konzolu správne zostavte podľa použitia.

Po riadnej montáži televízora riadne zaistite káble.

Montáž základne na stenu. 8

Montáž základne na stenu

4 Zapojte príslušné káble k televízoru.

3 Zapojte príslušné káble k televízoru.

Pred montážou televízora na stenu nezabudnite skontrolovať, či sú káble pripojené. Po montáži televízora nebude možné káble zapojiť. Informácie nájdete v Referenčnej príručke dodanej s televízorom.

Poznámka

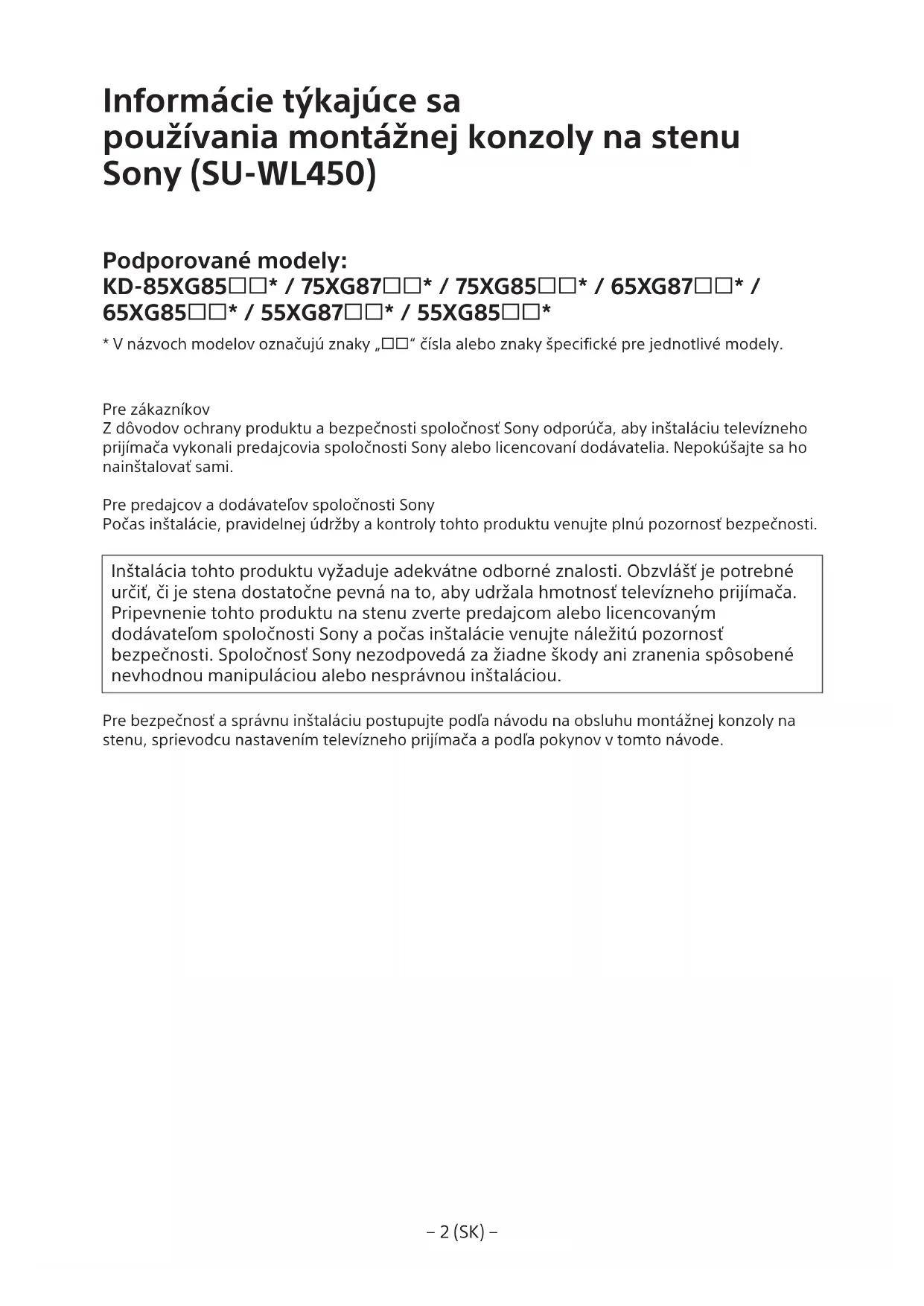

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely: KD-85XG85□* / 75XG87□* / 75XG85□* / 65XG87□* / 65XG85□* / 55XG87□* / 55XG85□*

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávateľov spoločnosti Sony

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávateľom spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Montáž zverte predajcovi alebo licencovanému dodávateľovi produktov od spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo montážou, alebo montážou akéhokoľvek iného ako špecifikovaného produktu. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov produktov spoločnosti Sony

V tomto návode na používanie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predísť nehodám. Tento návod na používanie si dôkladne prečítajte a produkt používajte správnym spôsobom. Návod uschovajte pre budúce použitie.

Produkty spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použiť s TV prijímačom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

Pri nedodržaní bezpečnostných pokynov môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávateľovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjsť k nasledujúcim nehodám. Montáž zverte licencovanému dodávateľovi.

TV prijímač by mohol spadnúť a spôsobiť vážne zranenia, napríklad modriny alebo zlomeniny. - Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.) - Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávateľovi.

Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, TV prijímač môže spadnúť a spôsobiť zranenie alebo škody na majetku. Dbajte na to, aby televízny prijímač prenášali alebo demontovali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

Po namontovaní TV prijímača neodskrutkujte skrutky.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbiť a spôsobiť zranenie alebo škody na majetku.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača. TV prijímačom netraste doľava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmeniť farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky. Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornosť bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjsť k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobiť zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne použitím štyroch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Skrutky pevne utiahnite na vyznačenom mieste.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjsť k zraneniu alebo poškodeniu TV prijímača.

Zabráňte priskripnutiu napájacieho alebo prepojovacieho kábla.

Keď je napájací alebo prepojovací kábel priskripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobiť skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Obsah

• Odskrutkované skrutky uložte na bezpečné miesto mimo dosahu detí.

Priprava na montáž

Pred inštaláciou si pripravte referenčnú príručku a sprievodcu nastavením televízneho prijímača. Pred montážou si pripravte skrutkovač Phillips vhodný na príslušné skrutky. - Stanovte montážnu polohu TV prijímača. - Pripravte si štyri alebo viac skrutiek s priemerom 8 mm a jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.

Kontrola dielov

• Skontrolujte, či boli dodané všetky diely.

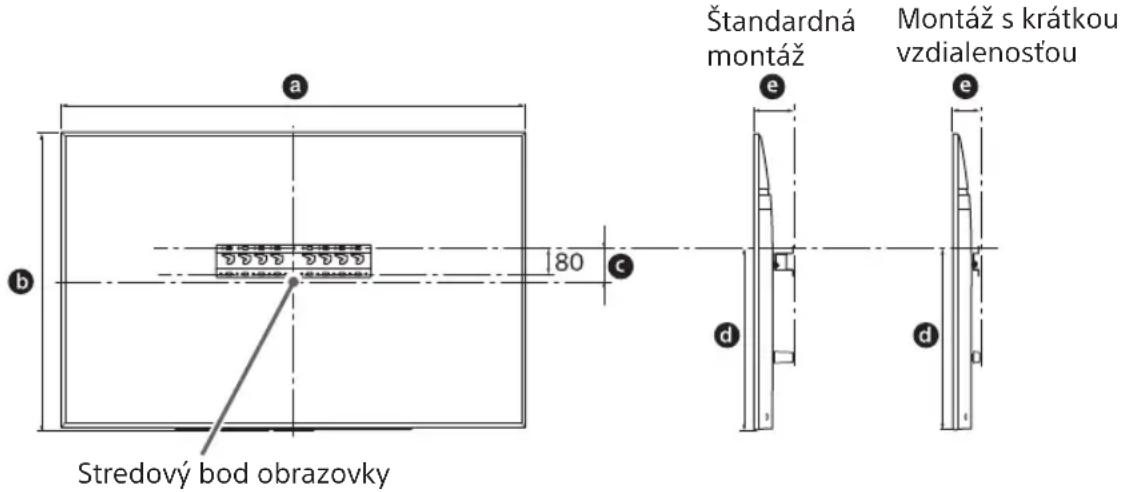

1 Určte miesto montáže.

Stena musí byť dostatočne priestranná a mať nosnosť minimálne štvornásobku hmotnosti televízneho prijímača.

Pozrite si nasledujúcu tabuľku, kde nájdete informácie o montáži TV prijímača na stenu.

Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

Jednotka: mm

Názov modelu	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

Medzi TV prijímačom, stropom a vystupujúcimi časťami steny ponechajte dostatočný priestor, ak je to znázornené na nasledujúcom obrázku.

Jednotka: mm

• Na zabezpečenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:
• Televízny prijímač nekladte naplocho, neinštalujte ho obrátene, smerom dozadu ani nabok.
• Televízny prijímač nekladte na policu, koberec, posteľ ani do skrine.
• Televízny prijímač neprikrývajte textíliami, ako sú záclony, ani predmetmi, ako noviny a pod.
• Televízny prijímač neinštalujte podľa nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak máte v úmysle viesť káble v stene, pred začatím montáže vyvŕtajte otvor do steny a zasuňte doň káble. Vyvŕtajte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptéra podstavca 1 a distančnej vložky (20) E, distančnej vložky (60) K, aby nedošlo k priskripnutiu káblov.

2 Vyberte typ montáže na stenu. Vzdialenosť zadnej časti TV prijímača od steny možno vybrať podľa nasledujúcich informácií.

Pozrite si tabuľku v kroku 1.

VÝSTRAHA

-Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

2-a 2-b

3 Podľa nasledujúcej tabuľky určte polohu montáže adaptéra podstavca. Ak ste vybrali spôsob 2-b, tento krok vynechajte.

Názov modelu Umiestnenie háka
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

V prípade spôsobu 2-a pripevnite adaptér podstavca ① pomocou skrutky (PSW 4 x 10) J k podstavcu (20) A.

4 Určte pozíciu skrutiek na montáž podstavca (20) (A).

Pozrite si technické údaje na strane 18. Ak vyberiete spôsob 2-a, použite umiestnenie otvorov adaptéra podstavca ①.

VÝSTRAHA

Stena, na ktorej bude TV prijímač namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača (informácie o hmotnosti TV prijímača nájdete v referenčnej príručke). - Určte pevnosť steny, na ktorej bude TV prijímač namontovaný. V prípade potreby stenu dostatočne spevnite.

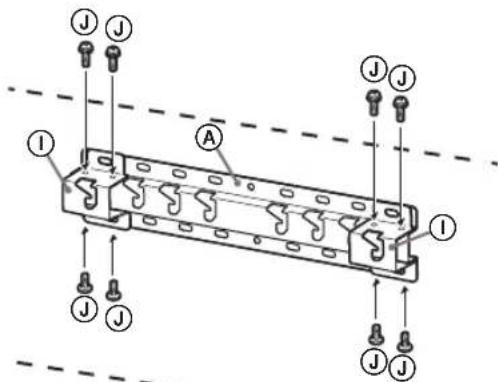

Inštalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa). Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) A (len 2-a).
• Podstavec (20) A namontujte na stenu vodorovne.

Pre inštaláciu stojana si pozrite sprievodcu nastavením.

KD-85/75XG85□□, KD-75XG87□□

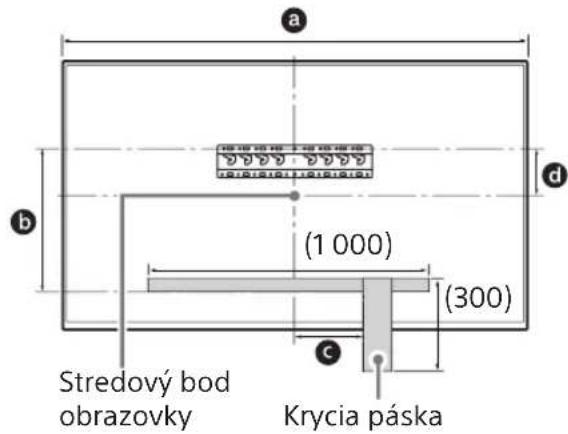

1 Označte miesto inštalácie na stenu.

• Použite kryciu pásku a pod. (nedodáva sa) na označenie umiestnenia televízneho prijímača v blízkosti podstavca alebo adaptéra podstavca. Pozrite si nasledujúcu tabuľku.

Jednotka: mm

Názov modelu	Dížka pre označenie			Stredový rozmer obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

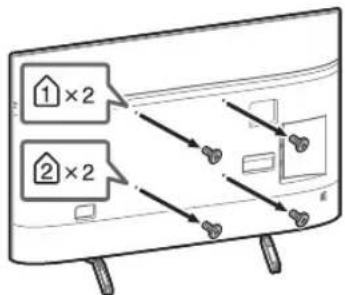

2 Odskrutkujte skrutky zo zadnej časti TV prijímača.

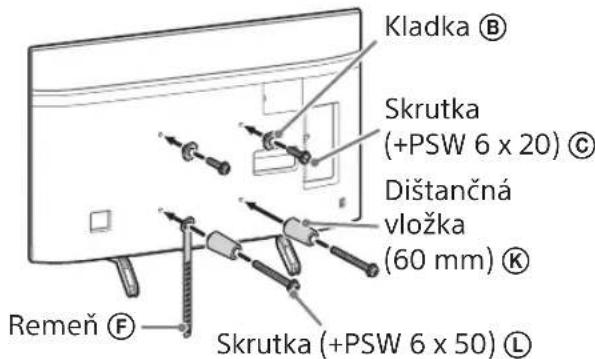

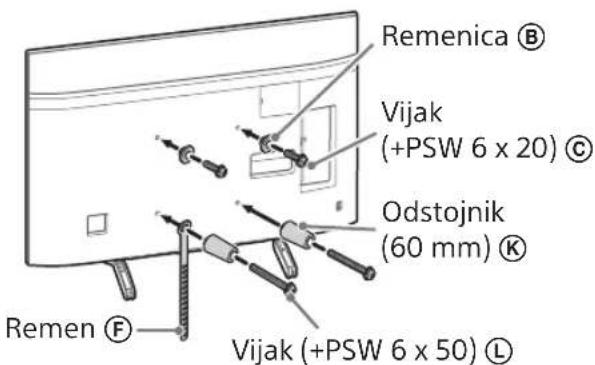

3 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcii „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm (15 kg/cm²). Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Kabeláž v stene zverte licencovanému dodávateľovi. - Prípojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

5 Odmontujte stolový stojan od TV prijímača.

Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým ďalšie osoby zdvíhajú televízny prijímač.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí ľudia. Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepoužívali nadmernú silu, pretože by mohlo dôjsť k pádu televízneho prijímača, čo by mohlo spôsobiť zranenie osôb alebo poškodenie televízneho prijímača. Pri manipulácii so stolovým stojanom buďte opatrní, aby nedošlo k poškodeniu televízneho prijímača. Buďte opatrní, keď zdvíhate televízny prijímač pri odpájaní stolového stojana - stolový stojan sa môže prevrhnúť a spôsobiť zranenie. Pri demontáži stolového stojana z televízneho prijímača buďte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

KD-65/55XG87□□,

KD-65/55XG85□

1 Odskrutkujte skrutky zo zadnej časti TV prijímača.

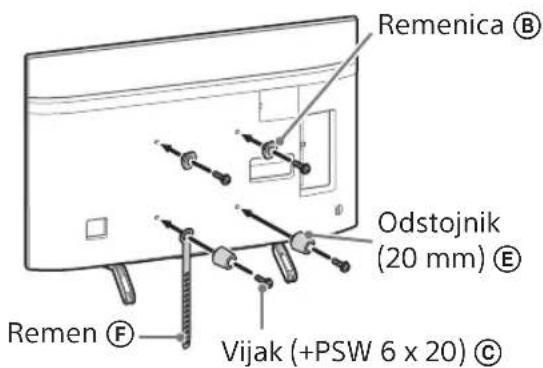

2 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcii „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm (15 kg/cm²).
• Použité alebo nepoužité časti uložte na bezpečné miesto pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Štandardná montáž (2-a)

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávateľovi. Pripojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

4 Odmontujte stolový stojan od TV prijímača.

Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým ďalšie osoby zdvíhajú televízny prijímač.

Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí ľudia. Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepoužívali nadmernú silu, pretože by mohlo dôjsť k pádu televízneho prijímača, čo by mohlo spôsobiť zranenie osôb alebo poškodenie televízneho prijímača. Pri manipulácii so stolovým stojanom buďte opatrní, aby nedošlo k poškodeniu televízneho prijímača. Buďte opatrní, keď dvíhate televízny prijímač pri odpájaní stolového stojana - stolový stojan sa môže prevrhnúť a spôsobiť zranenie. Pri demontáži stolového stojana z televízneho prijímača buďte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

Montáž TV prijímača na stenu

KD-85/75XG85□□, KD-75XG87□□

1 Zodvihnite televízny prijímač.

• Pre umiestnenie kladiek (B) na zavesenie na podstavec alebo adapter podstavca si pozrite tabuľku v kroku 3 v časti "Určenie miesta montáže" na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, keď držíte televízny prijímač.

Poznámka

• Pevne držte televízny prijímač oboma rukami a uistite sa, že remeň ① a spodná časť televízneho prijímača sú zarovno s krycou páskou.
• Televízny prijímač nech držia traja ľudia a osoba, ktorá je pred televíznym prijímačom, nech riadi ostatných pri nastavovaní polohy.

Pri inštalácii televízneho prijímača na stenu buďte veľmi opatrní, hlavne pokiaľ ide o osobu, ktorá pridŕža televízny prijímač odspodu, lebo televízny prijímač môže spadnúť a spôsobiť vážne zranenie alebo dokonca smrť.

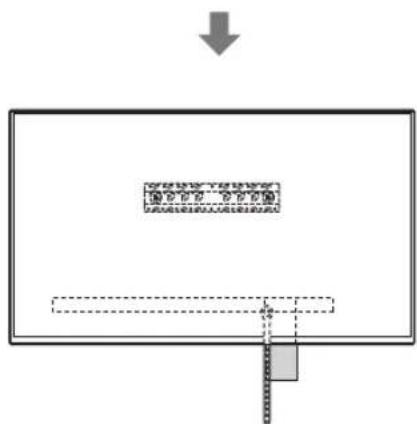

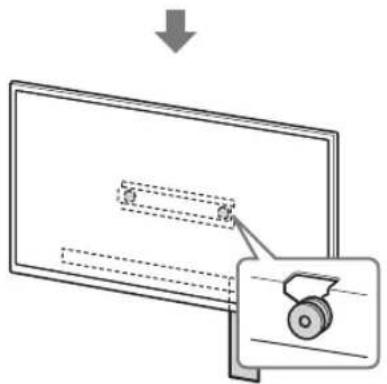

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

Jemne spustite televízny prijímač a zaveste kladky (B) pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky ⑧ pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvoľnite obe ruky a uistite sa, že televízny prijímač nespadne.

• Po inštalácii televízneho prijímača na stenu odstráňte zo steny kryciu pásku a pod.

2-a

2-b

VÝSTRAHA

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

• Napnite remeň (F) a pevne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň F je potrebné znova pevne zaistiť.

KD-65/55XG87□□

KD-65/55XG85□

1 Zodvihnite televízny prijímač.

• Pre umiestnenie kladiek (B) na zavesenie na podstavec alebo adaptér podstavca si pozrite tabuľku v kroku 3 v Časti „Určenie miesta montáže" na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, keď držíte televízny prijímač.

Poznámka

• Pevne držte televízny prijímač oboma rukami.

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

Jemne spustite televízny prijímač a zaveste kladky ⑧ pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky (B) pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvoľnite obe ruky a uistite sa, že televízny prijímač nespadne.

2-a

2-b

↓

↓

VYSTRAHA

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

• Napnite remeň (F) a pevne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň E je potrebné znova pevne zaistiť.

Kontrola dokončenej montáže

Pripojte potrebné káble k TV.

Pred montážou na stenu nezabudnite pripojiť káble. Po umiestnení TV na stenu už nebudete môcť pripojiť káble. Pozrite si referenčnú príručku dodanú s vaším TV.

Poznámka

• Vedenie káblov v stene zverte licencovanému montérovi.
• Pred montážou na stenu zviažte káble, aby ste po nich nešliapali.

5 Odpojte stojan od TV.

• Odstraňujte jednu stranu stojana po druhej. Pevne držte stojan oboma rukami, kým iní ľudia zdvíhajú TV.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Zopakujte predchádzajúci krok a odstráňte druhú stranu stojana na stôl.

Poznámka

Na oddelenie stojana na stôl sú potrební traja alebo viacerí ľudia. Dávajte pozor, aby ste pri oddeľovaní stojana od televízora nepoužili nadmernú silu, pretože by to mohlo spôsobiť pád televízora a zraniť osoby alebo poškodiť televízor. Opatrne manipulujte so stojanom, aby ste nepoškodili televízor. - Opatrne zdvíhajte televízor pri oddeľovaní stojana, aby sa neprevrátil a nespôsobil zranenie. - Opatrne oddeľte stojan od televízora, aby nespadol a nepoškodil povrch, na ktorom sa televízor nachádza.

KD-65/55XG87□□,

KD-65/55XG85□

1 Vyberte skrutky zo zadnej strany televízora.

2 Pripevnite upevňovacie časti pre držiak na montáž na stenu. Skontrolujte upevňovacie časti podľa časti „Dodávané so SU-WL450" v časti „Kontrola častí" na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Pri použití elektrickej skrutkovačky nastavte uťahovací moment na približne 1,5 N·m [15 kgf·cm]. Použité alebo nepoužité časti uschovajte na bezpečnom mieste pre budúce použitie. Tento návod si uschovajte pre budúcu potrebu.

Štandardná montáž (2-a)

Úzka montáž (2-b)

Poznámka

• Pri uporabi tega načina namestitve nekaterih priključkov na zadnji strani televizorja ne boste mogli uporabljati.

3 Na televizor priključite potrebne kable.

Kable obvezno priključite, preden televizor namestite na steno. Ko je televizor nameščen, kablov ne boste mogli priključiti. Glejte referenčni vodnik, ki je priložen vašemu televizorju.

Opomba

• Polaganje kablov v steno prepustite pooblaščenemu monterju.
• Pred namestitvijo na steno povežite kable, da jih ne boste pohodili.

4 Odstranite stojalo za mizo s televizorja.

• Odstranite stojalo za mizo eno stran naenkrat. Z obema rokama trdno držite stojalo za mizo, medtem ko drugi ljudje dvignejo televizor.

• Ponovite prejšnji korak in odstranite drugo stran stojala za mizo.

Opomba

Za odstranjevanje stojala za mizo so potrebne tri ali več oseb. Pazite, da pri odstranjevanju stojala za mizo s televizorja ne uporabite prevelike sile, saj lahko to povzroči padec televizorja in telesne poškodbe ali fizično poškodbo televizorja. - Previdno ravnajte s stojalom za mizo, da ne poškodujete televizorja. Previdno dvignite televizor, medtem ko odstranjujete stojalo za mizo, da se ne prevrne in povzroči poškodbe. - Previdno odstranite stojalo za mizo s televizorja, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

KD-85/75XG85□□，KD-75XG87□□

1 Dvignite televizor.

• Za mesta za vrvice (B), ki bodo na podstavku ali spojnici za podstavek, glejte tabelo za 3. korak v razdelku »Odločanje o mestu namestitve« na strani 7.
• Uverite se da zadnja strana TV-a dodiruje osnovu ili spojnicu za osnovu kada držite TV.

Napomena
