Τύπος προϊόντος	Τηλεόραση LED 4K UHD
Μάρκα	Sony
Μοντέλο	Bravia KD55XG8599
Μέγεθος οθόνης	55 ίντσες (139 cm)
Διαστάσεις χωρίς βάση (Π x Υ)	1231 x 713 mm
Ανάλυση	3840 x 2160 pixel (4K Ultra HD)
Λειτουργικό σύστημα	Android TV
Συμβατότητα επιτοίχιας βάσης	Βάση Sony SU-WL450 (παρέχεται ξεχωριστά)
Τροφοδοσία	220-240 V AC, 50/60 Hz
Κατανάλωση ενέργειας	Περίπου 150 W (εκτίμηση)
Συνδεσιμότητα	HDMI (x4), USB (x3), Ethernet, Wi-Fi, Bluetooth
Λειτουργίες HDR	HDR10, HLG
Συχνότητα ανανέωσης	100 Hz εγγενές
Αριθμός ηχείων	2
Ισχύς ήχου	20 W (2 x 10 W)
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Μην χρησιμοποιείτε χημικά προϊόντα.
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Βάρος (εκτίμηση)	Περίπου 18 kg (χωρίς βάση)
Περιεχόμενα συσκευασίας	Βάση τραπεζιού, τηλεχειριστήριο, μπαταρίες, καλώδιο ρεύματος
Διαθέσιμα ανταλλακτικά	Επιτοίχια βάση SU-WL450, βάση, τηλεχειριστήριο
Ασφάλεια	Η επιτοίχια εγκατάσταση από εξουσιοδοτημένο εγκαταστάτη συνιστάται. Χρησιμοποιήστε βίδες κατάλληλες για τον τοίχο.
Γενικές πληροφορίες	Το εγχειρίδιο είναι διαθέσιμο σε πολλές γλώσσες. Φυλάξτε τον οδηγό αναφοράς.

Συχνές ερωτήσεις - Bravia KD55XG8599 SONY

Ποια επιτοίχια βάση είναι συμβατή με το Sony Bravia KD55XG8599;

Η συνιστώμενη επιτοίχια βάση είναι η Sony SU-WL450. Ακολουθήστε τις οδηγίες του εγχειριδίου για ασφαλή εγκατάσταση.

Μπορώ να εγκαταστήσω μόνος μου την τηλεόραση στον τοίχο;

Η Sony συνιστά να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένο εγκαταστάτη για λόγους ασφαλείας. Εάν εγκαταστήσετε μόνοι σας, βεβαιωθείτε ότι ο τοίχος μπορεί να υποστηρίξει τουλάχιστον 4 φορές το βάρος της τηλεόρασης και χρησιμοποιήστε κατάλληλες βίδες.

Πώς αποσυναρμολογώ τη βάση τραπεζιού;

Αφαιρέστε μία πλευρά της βάσης κάθε φορά. Κρατήστε σταθερά τη βάση με δύο χέρια, ενώ ένα άλλο άτομο σηκώνει την τηλεόραση. Για μοντέλα 75 ιντσών ή μεγαλύτερα, απαιτούνται τρία άτομα.

Ποια εργαλεία χρειάζονται για την επιτοίχια τοποθέτηση;

Θα χρειαστείτε ένα κατσαβίδι Phillips, τουλάχιστον τέσσερις βίδες διαμέτρου 8 mm και μία βίδα 5 mm (δεν παρέχονται) κατάλληλες για το υλικό του τοίχου.

Πώς δρομολογώ τα καλώδια κατά την επιτοίχια εγκατάσταση;

Πριν εγκαταστήσετε την τηλεόραση, ανοίξτε μια τρύπα στον τοίχο έξω από την περίμετρο της βάσης και περάστε τα καλώδια. Συνδέστε όλα τα απαραίτητα καλώδια πριν στερεώσετε την τηλεόραση στον τοίχο.

Τι κάνω αν η τηλεόραση φαίνεται ασταθής μετά την εγκατάσταση;

Ελέγξτε ότι οι τροχαλίες έχουν ασφαλίσει σωστά στη βάση και ότι ο ιμάντας είναι τεντωμένος. Τραβήξτε απαλά το κάτω μέρος της τηλεόρασης προς το μέρος σας: αν κινείται, στερεώστε ξανά τον ιμάντα.

Πώς καθαρίζω την οθόνη της τηλεόρασης;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε ποτέ χημικά, οινόπνευμα ή λειαντικά πανιά. Αποσυνδέστε τη συσκευή πριν από τον καθαρισμό.

Πού μπορώ να βρω τον οδηγό αναφοράς της τηλεόρασης;

Ο οδηγός αναφοράς παρέχεται με την τηλεόραση. Μπορείτε επίσης να τον κατεβάσετε σε μορφή PDF από τον ιστότοπο υποστήριξης της Sony.

Πώς μπορώ να λάβω το εγχειρίδιο σε άλλη γλώσσα;

Στη σελίδα λήψης του εγχειριδίου, επιλέξτε τη γλώσσα σας και δώστε τη διεύθυνση email σας για να λάβετε μια μεταφρασμένη έκδοση.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Μην εγκαθιστάτε την τηλεόραση πάνω ή κάτω από κλιματιστικό. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν είναι τσιμπημένο. Μην κουνάτε την τηλεόραση. Κρατάτε τα παιδιά μακριά κατά τη συναρμολόγηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD55XG8599 SONY

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* ΣΠ πραγματικών συσκευών ποντέας, το "□" υποδεικνύει τους αέριους π/και χαρακτήρες του συγκεκριμένου ποντέα.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και καλούς τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και ουτών εγκατάσταση, ακολουθείται το Οδηγίες και λειτουργίας της Επιστολής βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες αυτές το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφαλείας κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή ακατάλληλη εγκατάσταση ή την εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από ακατάλληλους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάζει ορισμένους τύπους περιεχομένου του προϊόντος, καθώς και προειδοποιήσεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση ελαττωματικού χειρισμού ενδέχεται να προκληθούν σοβαροί τραυματισμοί, ηλεκτροπληξία, ανατροπή ή πτώση του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προειδοποιήσεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η εντοιχιζόμενη βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς του προϊόντος που πρόκειται να εγκατασταθεί πριν χρησιμοποιήσετε τη νέα εντοιχιζόμενη βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ακολουθηθούν οι παρακάτω προειδοποιήσεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω ηλεκτροπληξίας, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.

Εάν η εντοιχιζόμενη βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως κατάγματα. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την εντοιχιζόμενη βάση δεν είναι επίπεδος, οριζόντιος ή κάθετος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης σχετικά με το βάρος της.) Εάν η εντοιχιζόμενη βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε την εγκατάσταση ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιηθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε τις βίδες κατά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμό ή υλικές ζημιές.

Μην τραβήξετε τα εξαρτήματα της επιτοίχιας βάσης.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες.

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε στην επιτοίχια βάση άλλα φορτία εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση.

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί τραυματισμός με σοβαρές συνέπειες.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω επιφάνεια της τηλεόρασης. Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

ΠΡΟΦΥΛΑΞΕΙΣ

Εάν η τηλεόραση παραμείνει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή να παραμορφωθεί, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση αποσπαστεί από τον τοίχο, παραμένει συνδεδεμένη με την τηλεόραση. Μην χρησιμοποιείτε την επιτοίχια βάση σε σημείο που υπόκειται σε μηχανικό κραδασμό.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΠΙΤΟΙΧΙΑΣ ΒΑΣΗΣ

Προϊόντα της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οικολογικές συσκευές προϊόντων της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει στις γωνίες ή στις πλευρές της τηλεόρασης ή σε ό,τι προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από οικιακές συσκευές.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε διαρροή ή υγρό αέρα από οικιακές συσκευές για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, να εκπληρωθούν ή να δυσλειτουργήσουν τα μέρη της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε σταθερό τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η αντοχή του τοίχου μπορεί να είναι ανεπαρκής, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμό ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλα υλικά ανάλογα με τα υλικά κατασκευής του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τις βίδες ή τα περιφερειακά βίδες διαμέτρου 8 mm (ή ισοδύναμα).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμό ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η αντοχή του τοίχου μπορεί να είναι ανεπαρκής ή να χαλαρώσουν κάποιες από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμό ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμό ή ζημιά στην τηλεόραση.

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραύμα και όραση της τηλεόρασης. Επίσης, υπάρχει η πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου είναι κατακόρυφο προς το δάπεδο και επίπεδο.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει τύπων της τάξεως η συνέχεια τραύματος.

Αφού το θέτεις έτσι, οπωσδήποτε καταλαβαίνω τα καλώδια.

Εάν απουσιάζουν τα αντικείμενα μέρδευτον όντα τα Καάβλα, ενδέχεται να προκληθεί υπερθέρμανση ή τμήμα στην τηλεόραση.

Ανοίγετε την αντλία και καλώδιο, τοποθεσία και καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συνδέεται ανάμεσα στην οικεία κατατοχή ή ο τροφολογισμός λογισμικού αναπληρωσίας, υπάρχει κίνδυνος βλάβης των εσωτερικών μερών των καλωδίων ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πραγματική ηλεκτροπληξία.

Οι βίδες δεν απαιτούνται για τη στερέωση της επιτοιχίας βάσης στον τοίχο και παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και την δομή του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Καθορισμός της θέσης τοποθέτησης 7

Εγκατάσταση της βάσης στον τοίχο. 9

Προετοιμασία για την τοποθέτηση της τηλεόρασης 10

KD-85/75XG85□□，KD-75XG87□□ 10

KD-65/55XG87□□，KD-65/55XG85□□.12

Τοποθέτηση της τηλεόρασης στον τοίχο.....14

KD-85/75XG85□□,KD-75XG87□□ 14

KD-65/55XG87□□,KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης. 19

Αλλα πληροφορίες. 19

Τεχνικά χαρακτηριστικά. 19

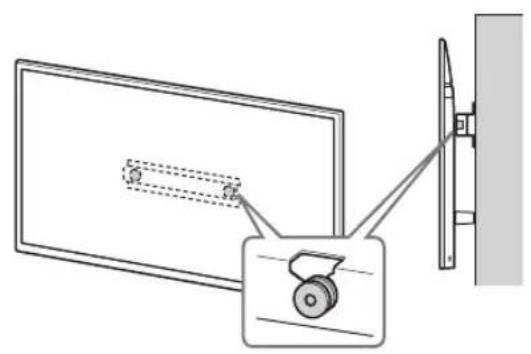

Τοποθέτηση της τηλεόρασης στον τοίχο

Η δέλτα καλωδίων και η πλακέτα πρέπει να τοποθετηθούν σωστά. Χρησιμοποιήστε την επιλογή βάσης SU-WL450, για να εγκαταστήσετε την πλακέτα στον τοίχο.

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.

Παρέχονται με το μοντέλο SU-WL450

Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	Η PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	Τ PSW 6x50 (2)
◎ Δακτύλιος (M4) (2)	Τ Μ PSW 4x50 (2)

Καθορισμός της θέσης τοποθέτησης

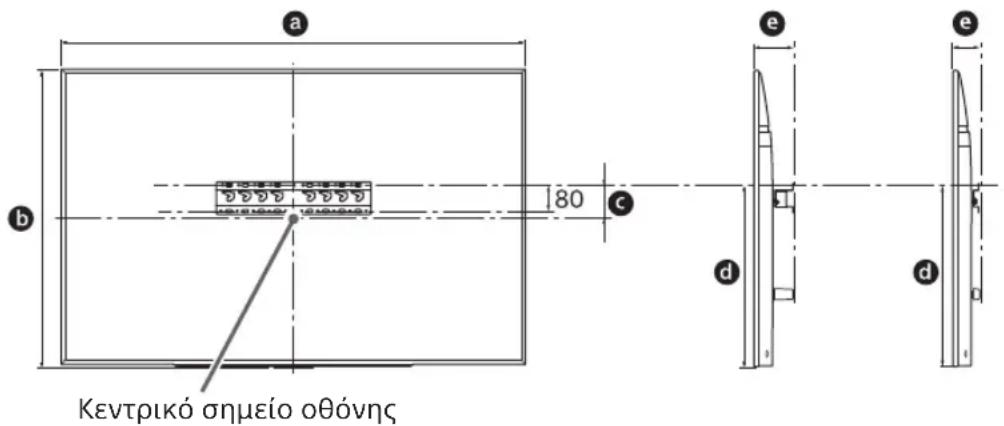

Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλεύτε τον παρακάτω πίνακα για την εκκένωση της τηλεόρασης στον τοίχο.

Ανατρέξτε στον Οδηγό αναφοράς της ηλεκτρονικής σας για πληροφορίες σχετικά με το βάρος της.

Τυπική τοποθέτηση Δεξιά τοποθέτηση

Μονάδα: mm

Övouma μοντέλου	Διαστάσεις Θέθόνης		Διάσταση κέντρου oθόνης	Mύκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Πληροφορίες

• Οι τύποι του πίνακα ενέχονται να διαφέρουν ανάλογα με την κατάσταση.
• Όταν η τηλεόραση είναι αγκιστρωμένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης έρχεται ελαφρώς μπροστά.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του χώρου, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Η βασική διαφορά στο κατάστηλο ελέγχου και για να αποφευχθεί η ουσαμπρευον ακαπαιουν οκονς:

Mnu tonotheite tnu tnlaopaon o opocvtia Θeon, mnu tnu eykaotate avanodoyupouevn n 0to π λa
Mny tootheite tyn tnlaopaoan paaw oepaia, xaiia, kpebatai n eo a evtouanec.
Mny kaunTe TnynAopon uopaata onwKouptivec navkeiEv aOnw cepipec KaT.
Mny eYkaiotate nTv tneopaon oTWC paivetat npakatw.

Εξασφαλίστε την κυκλοφορία του αέρα.

Σημείωση

Αφαιρέστε τα καλώδια από το πίσω μέρος της τηλεόρασης, αφήστε μια άκρη στον τοίχο για να πάρετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκοπη πίεση των καλωδίων, τοποθετήστε μια άκρη στον τοίχο ή σε έπιπλο εκτός της περιμέτρου της βάσης (20) A, Προσαρμογέας βάσης ① και του δαχτυλιδιού (20) E, του δαχτυλιδιού (60) K.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-b Επίπεδη τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν επιλέξετε τη μέθοδο 2-b, θα περιοριστεί η πρόσβαση στους πίσω ακροδέκτες.

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του Προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-b, πράξτε αυτό το βήμα.

Övopα μοντέλου θέση ἀγκιστρου
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Αν επιλέξετε τη μέθοδο 2-a, τοποθετήστε τον Προσαρμογέα βάσης ① στη Βάση (20) ④ χρησιμοποιώντας τη Βίδα (PSW 4x10) ⑤.

4 Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της Βάσης (20) A.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 19.

Αν επιλέξετε τη μέθοδο 2-a, χρησιμοποιήστε τις θέσεις για τις οπές του Προσαρμογέα βάσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τεσσάρων φορές το βάρος της τηλεόρασης (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον Οδηγό Εγκατάστασης για την εγκατάσταση της βάσης.

KD-85/75XG85□□, KD-75XG87□□

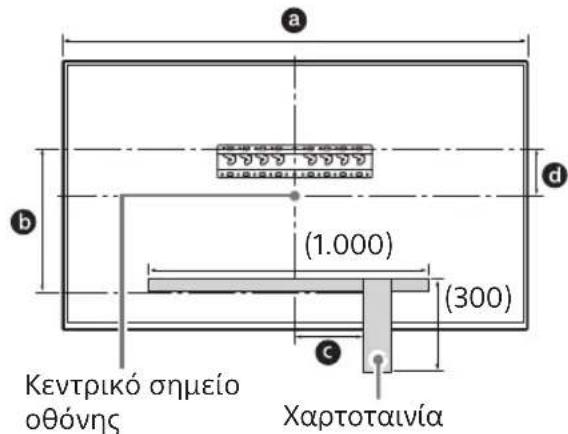

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε τη χαρτοταινία, κ.π. (δεν πρόκειται) για να σημαδέψετε τη θέση της τηλεόρασης, είτε στη βάση είτε στον προβολέα βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Πείροι

ΣΤΕΡΕΩΣΤΕ Σταθερά Τα Εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης στα 1,5 N·m {15 kgf-cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Διαβάστε το παρόν εγχειρίδιο για μελλοντική χρήση.

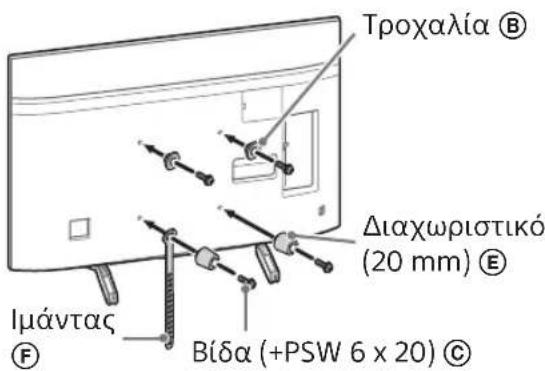

Τυπική τοποθέτηση (2-α)

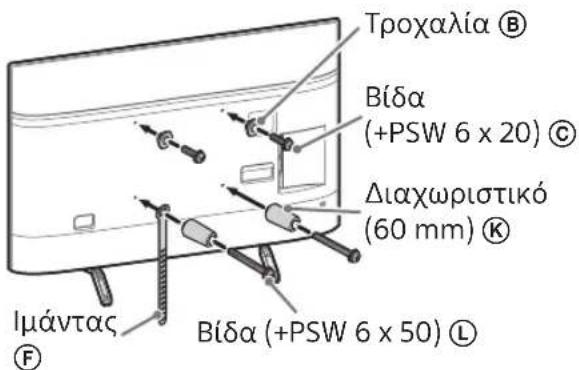

Απλή τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε τα ακουστικά από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, όταν χρησιμοποιείτε το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον Οδηγό αναφοράς που παρέχεται με την τηλεόραση.

Σημείωση

-Αφαιρέστε την προστατευτική ταινία από τους τοίχους σύμφωνα με τις οδηγίες του τεχνικού. -Δέστε μαζί τα καλώδια για να μην τα πατήσετε πριν από την ειτοίχιση του θερμοσίφωνα.

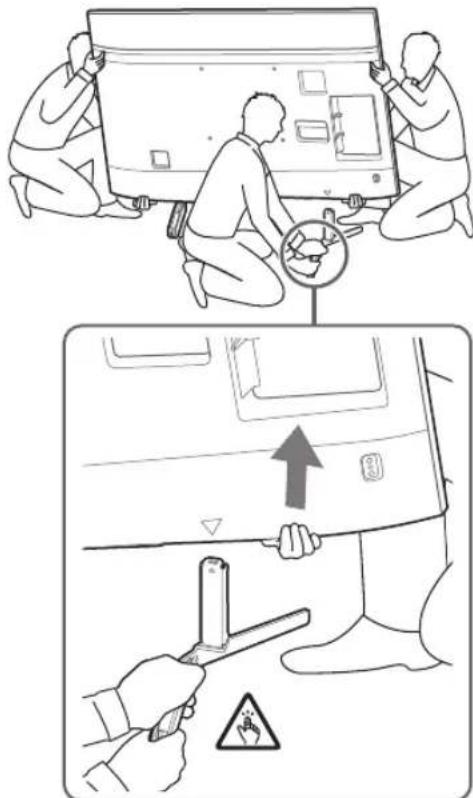

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

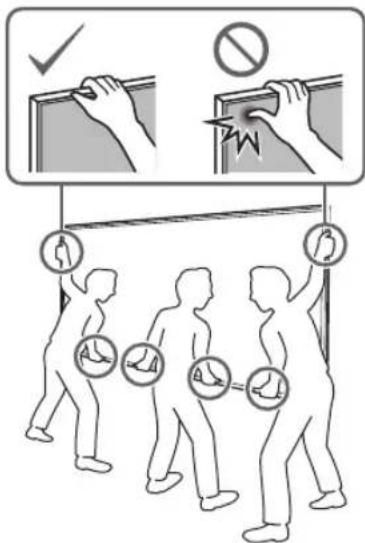

Αφαιρέστε μια-μία τις πλάκες της βάσης και επανατοποθετήστε τις. Κρατήστε τα δύο χέρια και η ασφάλεια της βάσης επαναφοράς των τοποθετήσεων και με τα δύο χέρια ενώ και άλλοι αναλαμβάνουν την υπευθυνότητα.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η βάση επιτραπέζιας τοποθέτησης αποτελείται από ένα ή περισσότερα άτομα. Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση, καθώς μπορεί να προκληθεί ζημιά στην τηλεόραση και, κατά συνέπεια, να προκληθεί τραυματισμός από την τηλεόραση. - Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, καθώς, εάν έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, η βάση πρέπει να είναι σταθερή και να προκαλεί τραυματισμούς. - Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση, ώστε να μην προκληθεί ζημιά στην επιφάνεια όπου τοποθετείται η τηλεόραση.

KD-65/55XG87□□

KD-65/55XG85□

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

2 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Σημείωση

- Τερματίστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιείτε όσο και αυτά που δεν χρησιμοποιείτε σε ασφαλές μέρος για μελλοντική χρήση. Συμβουλευτείτε το εγχειρίδιο για μελλοντική χρήση.

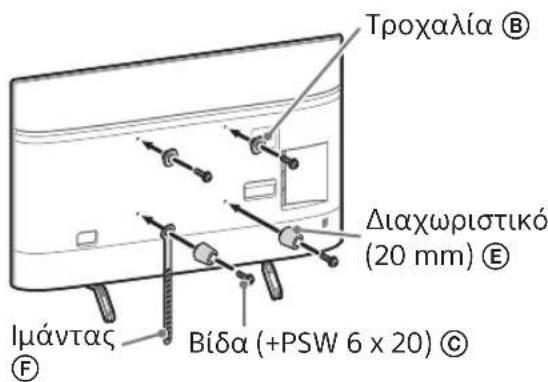

Τύπισον το ένα (2-α)

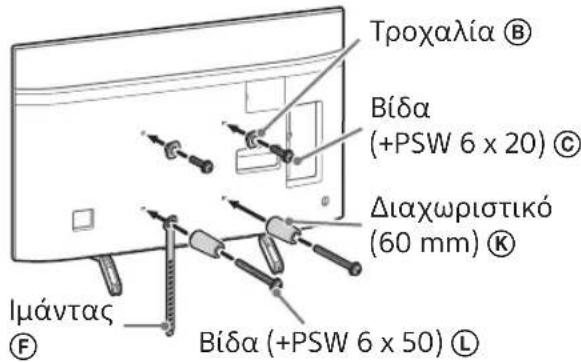

Άφησε το ένα (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της πλακέτας, όταν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3 Συνδέστε τα καλώδια κάτω από την τηλεόραση.

Μην συνδέετε ποτέ τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξετε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Αφαιρέστε τη δήλωση των καλωδίων στον τοίχο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια συνδέοντάς τα για να μην τα βλέπετε πριν από την ευτυχή τοποθέτηση.

4 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες και το βάρος επιφανείας τοποθετείται σταθερά και η ασφάλεια της βάσης επιφανείας τοποθετείται και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν την εποπτεία.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτρέπει την τοποθέτηση ενός πιο περισσότερου ατόμου. Πρέπει να χρησιμοποιήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιφάνειας τοποθέτησης από τους τροχούς όπως πρέπει να προκαλεί η μνήμη των τροχών και, κατά συνέπεια, πιθανώς η μνήμη στην τροχιά. Προσέξτε κατά τον χειρισμό της βάσης επιφάνειας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην τροχιά. Προσέξτε όταν σηκώνετε την τροχιά κλειστή, επειδή έχει αφαιρεθεί η βάση επιφάνειας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιφάνειας τοποθέτησης από την τροχιά ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τροχιά.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□, KD-75XG87□□

1 Σηκώστε την τηλεόραση.

Τοποθετήστε την τηλεόραση στη βάση ή στον προαιρετικό τοίχο, ακολουθώντας τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση ή τον προαιρετικό τοίχο όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση με τα δύο χέρια και βεβαιωθείτε ότι ο άξονας F και το κάτω έρος της τηλεόρασης ευθυγραμμίζονται με τη χαρτοταινία. Η τηλεόραση πρέπει να μεταφερθεί από τρία άτομα, το άτομο που βρίσκεται μπροστά από την τηλεόραση καθοδηγεί τους υπόλοιπους για να προσαρμόσει τη θέση.

Ακολουθήστε την προσοχή όταν κολλάτε την ταπετσαρία στον τοίχο, ιδίως το άτομο στηρίζει την ταπετσαρία από κάτω, καθώς η ταπετσαρία ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

2 Εγκαταστήστε την τηλεόραση στη βάση ή στον προαιρετικό τοίχο.

Ολισθήστε προς τα κάτω την τηλεόραση και αφαιρέστε τις τροχαλίες 8 που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προαιρετικό τοίχο, φροντίζοντας να επιβεβαιώσετε το σχήμα των οπών. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τροχαλίες έχουν ασφαλίσει και στη βάση ή στον προαιρετικό τοίχο. - Αφήστε αργά και τα δύο χέρια ώστε να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αφού εγκαταστήσετε την αντλία στο σημείο τοποθέτησης, αφαιρέστε την προστασία, κ.λπ. από το σημείο.

2-α

↓

↓

↓

2-β

↓

ΝΠΟΕΙΑΝΟΙΟΙΗΘΕΝ

Βεβαιωθείτε ότι τα μέταλλα της τηλεόρασης δεν προεξέχουν από την πλευρά της βάσης (ή η περισσότερη από την πλευρά της τηλεόρασης μεγαλύτερη από 75 ίντσες).

3 Αποτρέψτε την κλίση του κατακόρυφου άξονα της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή οδοντιστό (αν προκύψει).

Σημείωση

Δ Οφείλετε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε τον ιμάντα F σταθερά.

KD-65/55XG87□□，KD-65/55XG85□□

1 Σηκώστε την τηλεόραση.

Την έδρα ανάρτησης των τροχών στη βάση ή στην προδιαμορφωμένη βάση, συμβουλευτείτε τον πίνακα του βάθους 3 στην ενότητα "Καθαρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση του προαιρετικού βάθους όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

2 Εγκατάσταση της τηλεόρασης στη βάση ή στον προβολέα βάσης.

Οδηγήστε προς τα κάτω και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει. Αφού τοποθετήσετε τη τηλεόραση στο τοίχο ή στον προβολέα βάσης, φροντίστε να επιβεβαιώσετε το κενό των οπών. Αφού τοποθετήσετε τη τηλεόραση στο τοίχο, βεβαιωθείτε ότι οι τρύπες έχουν ασφαλιστεί στη βάση ή στον προβολέα βάσης. - Αφήστε αργά και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

2-α

2-β

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε μια βίδα διαμέτρου 5mm ή ισοδύναμη (δεν παρέχεται).

Σημείωση

• Τοποθετήστε το κάτω μέρος της τηλεόρασης προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδεθεί ξανά στον ιμάντα ασφαλείας.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι τοξικές ουσίες εξουδετερώνονται με θέρμανση σε βαθμό που να μην προκαλούν βλάβη. Το σχοινί και το καλώδιο δεν έχουν στερεωθεί σωστά. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε 1 ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1: 20 (περίπτωση 2-β) h2: 60 (περίπτωση 2-α)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
