Produkttype	LED 4K UHD TV
Merke	Sony
Modell	Bravia KD55XG8599
Skjermstørrelse	55 tommer (139 cm)
Mål uten stativ (B x H)	1231 x 713 mm
Oppløsning	3840 x 2160 piksler (4K Ultra HD)
Operativsystem	Android TV
Veggfeste-kompatibilitet	Sony SU-WL450-brakett (medfølger ikke)
Strømforsyning	220-240 V AC, 50/60 Hz
Strømforbruk	Omtrent 150 W (estimert)
Tilkoblingsmuligheter	HDMI (x4), USB (x3), Ethernet, Wi-Fi, Bluetooth
HDR-funksjoner	HDR10, HLG
Oppdateringsfrekvens	100 Hz (nativ)
Antall høyttalere	2
Lydstyrke	20 W (2 x 10 W)
Vedlikehold og rengjøring	Bruk en myk, tørr klut. Ikke bruk kjemikalier.
Driftstemperatur	0 °C til 40 °C
Vekt (estimert)	Omtrent 18 kg (uten stativ)
Inkluderte tilbehør	Bordstativ, fjernkontroll, batterier, strømkabel
Tilgjengelige reservedeler	Veggfeste SU-WL450, stativ, fjernkontroll
Sikkerhet	Veggmontering av en autorisert installatør anbefales. Bruk egnede skruer til veggen.
Generell informasjon	Bruksanvisning tilgjengelig på flere språk. Ta vare på referansehåndboken.

Ofte stilte spørsmål - Bravia KD55XG8599 SONY

Hvilket veggfeste er kompatibelt med Sony Bravia KD55XG8599?

Anbefalt veggfeste er Sony SU-WL450. Følg instruksjonene i bruksanvisningen for sikker montering.

Kan jeg installere TV-en på veggen selv?

Sony anbefaler å overlate installasjonen til en autorisert installatør av sikkerhetshensyn. Hvis du installerer selv, forsikre deg om at veggen tåler minst 4 ganger TV-ens vekt og bruk egnede skruer.

Hvordan løsner jeg bordstativet?

Fjern én side av stativet om gangen. Hold stativet godt med begge hender mens en annen person løfter TV-en. For modeller på 75 tommer eller mer, trengs tre personer.

Hvilke verktøy trengs til veggmontering?

Du trenger en stjerneskrutrekker, minst fire skruer med 8 mm diameter og en skrue på 5 mm (medfølger ikke) som passer til veggmaterialet.

Hvordan føre kabler under veggmontering?

Før du installerer TV-en, bor et hull i veggen utenfor basens omkrets og før kablene gjennom. Koble til alle nødvendige kabler før du fester TV-en til veggen.

Hva gjør jeg hvis TV-en virker ustabil etter installasjon?

Kontroller at trinsene er godt festet i basen og at beltet er strammet. Trekk forsiktig i bunnen av TV-en mot deg: hvis den beveger seg, fest beltet på nytt.

Hvordan rengjøre TV-skjermen?

Bruk en myk, tørr klut. Bruk aldri kjemikalier, alkohol eller slipende kluter. Koble fra enheten før rengjøring.

Hvor finner jeg referansehåndboken for TV-en?

Referansehåndboken følger med TV-en. Du kan også laste den ned som PDF fra Sonys støtteside.

Hvordan få bruksanvisning på et annet språk?

På nedlastingssiden for bruksanvisningen, velg språket ditt og oppgi e-postadressen din for å motta en oversatt versjon.

Hvilke sikkerhetstiltak må følges?

Ikke installer TV-en på eller under et klimaanlegg. Pass på at strømledningen ikke blir klemt. Ikke rist TV-en. Hold barn på avstand under montering.

BRUKSANVISNING Bravia KD55XG8599 SONY

Forsiktighetsregler

Forbered installasjonen av TV-en 9

KD-85/75XG85□□, KD-75XG87□□

KD-65/55XG87□□, KD-65/55XG85□□.11

Monter TV-en på veggen.. 13

KD-85/75XG85□□, KD-75XG87□□ 13

KD-65/55XG87□□, KD-65/55XG85□□.15

Forbered installasjonen av TV-en

Se startguiden for installasjon av stativet.

KD-85/75XG85□□, KD-75XG87□□

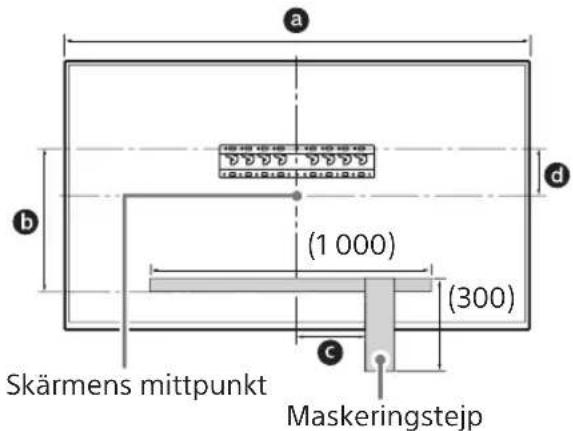

1 Marker installasjonsstedet på veggen.

• Bruk maskeringsteip etc. (medfølger) for å markere TV-ens plassering nær basen eller baseadapteren. Se følgende tabell.

Enhet: mm
Modellnamn	Längd für varje markering		Avständ till skärmens mittpunkt
	a	b	c
KD-85XG85☐☐	1909	683	200 251
KD-75XG87☐☐	1673	468	200 107
KD-75XG85☐☐

Til Sony-forhandlere og installatører

Når 2-b velges, begrenses adgangen til stikkontakten bak.

3 Se tabellen nedenfor angående plassering av baseadapterens fitting. Ved valg av 2-b hoppes dette trinnet over.

Modelnavn Krogplacering
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

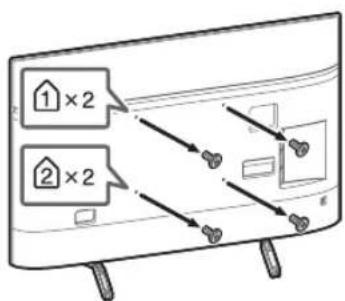

2 Fjern skruene fra baksiden av TV-en.

1 Fjern skruene fra baksiden av TV-en.

• Hold TV-en sikkert med begge hender og sørg for at beltet og bunnen av TV-en er i overensstemmelse med avdekningstapen. Vær tre personer til å bære TV-en, og den personen som er foran TV-en, fører de andre til å justere plasseringen.

2 Installer TV-en på basen eller baseadapteren.

• Sørg for at det er minst to personer (tre eller flere personer for TV-er på 75 tommer og over) til å bære TV-en.

3 Slik forhindrer du at TV-ens bunn flytter seg.

2 Installer TV-en på basen eller baseadapteren.

• Sørg for at det er minst to personer (tre eller flere personer for TV-er på 75 tommer og over) til å bære TV-en.

3 Slik forhindrer du at TV-ens bunn flytter seg.

Installasjonsveiledning for bruk med Sony veggmonteringsbrakett (SU-WL450)

Støttedeler:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• I de faktiske modellnavnene indikerer "□□" tall og/eller bokstaver som gjelder spesielt for hver modell.

Til kunder

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -leverandører

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.

Av sikkerhetsmessige årsaker og for korrekt installasjon må bruksanvisningene for veggmonteringsbraketten, innstillingsveiledningen og retningslinjene i denne håndboken følges.

Om sikkerheten

Takk for at du kjøpte dette produktet.

Til kunder

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlig for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlig for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon.

Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Sørg for at du leser nøye gjennom denne håndboken og bruker produktet på riktig måte. Ha denne håndboken tilgjengelig for fremtidig referanse.

Sony-produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot føre til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.

FORSIKTIG

Spesifiserte produkter

Denne veggmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for å bekrefte at veggmonteringsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller at produkter kan falle ned.

Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen.

Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.

TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd. - Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.) - Hvis veggmonteringsbraketten eller enheten faller ned, kan det forårsake personskade eller skade på eiendom.

Overlat flytting eller demontering av TV-en til lisensierte entreprenører.

Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) bærer eller demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke gjør endringer på delene til veggmonteringsbraketten.

Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.

Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg på eller heng fra TV-en, da den kan falle ned på deg og forårsake personskade.

FORSIKTIG

Ikke bruk ekstrem kraft på oversiden av TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Forholdsregler

Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale. Hvis veggmonteringsbraketten er fjernet, etter at den er montert på veggen, står skruehullene igjen. - Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Følgende instrukser er bare for Sony-forhandlere. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.

Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.

Ikke installer TV-en over eller under et klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.

Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen.

Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Sørg for at du bruker riktige skruer etter materialet i veggen og installer enheten sikkert med fire eller flere skruer av størrelsen 8 mm diameter (eller tilsvarende).

Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.

Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig så TV-en ikke utsettes for støt under installasjonen.

Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.

Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.

Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.

Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med.

Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.

Forberede installasjonen 5 Kontrollere delene 5 Bestemme installasjonsstedet 6 Installere sukkenen pa veggen.. 8 Forberede installasjonen av TV-en.9 KD-85/75XG85□□, KD-75XG87□□.9 KD-65/55XG87□□, KD-65/55XG85□□.11 Installere TV-en pa veggen 13 KD-85/75XG85□,KD-75XG87□ 13 KD-65/55XG87□,KD-65/55XG85□ 15 Bekrefte fullforgen av installasjonen 18 Annen informasjon. 18 Spesifikasjoner 18

Installere TV-en på veggen

Installasjonsfremgangsmåten varierer avhengig av TV-en. Bruk veggmonteringsbraketten SU-WL450 for å installere TV-en på veggen.

Merknad

Sørg for at skruene du har fjernet blir oppbevart på et trygt sted, utenfor barns rekkevidde.

Forberede installasjonen

Sørg for å ha TV-ens referanseveiledning og innstillingsveiledningen tilgjengelig for installasjonen. Pass på at du har en Phillips-skrutrekker som passer skruene før monteringen. Bekreft posisjonen TV-en skal installeres i. Gjør klart fire eller flere skruer av 8 mm diameter og en skrue på 5 mm eller tilsvarende (medfølger ikke). Velg skruer som passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

Bekreft at alle deler følger med.

A Sokkel (20) (1) B Trinse (2)
◎ PSW 6x20 (4)◎ P$W 4x20 med hylse (2)
E Avstandstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)	H PSW 4x20 (2)
I Sokkeladapter (2)	I PSW 4x10 (8)
K Avstandstykke (60) (2)	L PSW 6x50 (2)
M Hylse (M4) (2) N PSW 4x50 (2)

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst fire ganger TV-ens.

Se følgende tabell om å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Standard montering Tynn montering Skjermssenterpunkt

Enhet: mm

Modellnavn	Skjermmål		Skjermsen- termål		Lengde for montering
	a	b	c	d	e
					Standard montering	Tynn montering
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐ KD-75XG85☐☐	1673	963		107	595	116
KD-65XG87☐☐ KD-65XG85☐☐	1450	836	99	523	115	73
KD-55XG87☐☐ KD-55XG85☐☐	1231		713	106	468	115

Merknad

• Tallene i tabellen kan variere noe avhengig av installasjonen.
• Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.

La det være en passende klaring mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

• Sikre god ventilasjon og forhindre oppsamling av smuss eller støv:
• Ikke legg TV-en flatt, installer den opp ned, baklengs eller sideveis.
• Ikke plasser TV-en på en hylle, teppe, seng eller i et skap.
• Ikke dekk til TV-en med en klut, som gardiner, eller med aviser, osv. Aldri installer TV-en som vist under.

2 Velg veggmonteringsstil. Avstand fra TV-ens bakside fra veggen kan velges som vist under.

2-a Standard montering

2-b Tynn montering

Sett tabellen i trinn 1.

ADVARSEL

Når 2-b er valgt, er tilgang til bakre terminal begrenset.

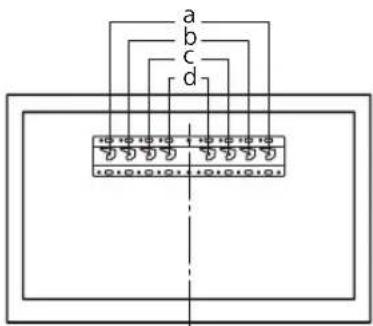

3 Se tabellen under om sted for montering av sokkeladapter. Når du velger 2-b, hopper du over dette trinnet.

Modellnavn Krokplassering
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Monter sokkeladapter ① ved å bruke skrue (PSW 4x10) ① på sokkel (20) ④ når du velger 2-a.

4 Bestem posisjonene til skruene for å installere sokkel (20) A.

Se spesifikasjonene på side 18. Når du velger 2-a, kan du bruke hullposisjonene til sokkeladapter ①.

ADVARSEL

Veggen som TV-en skal monteres på, skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.) Bestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov.

Installere sokkel på

veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene på sokkeladapter ① med sokkel (20) A (kun 2-a).
• Installer sokkel (20) A horisontalt på veggen.

Forberede installasjonen av TV-en

Se innstillingsveiledningen for installasjon av stativet.

KD-85/75XG85□□，KD-75XG87□□

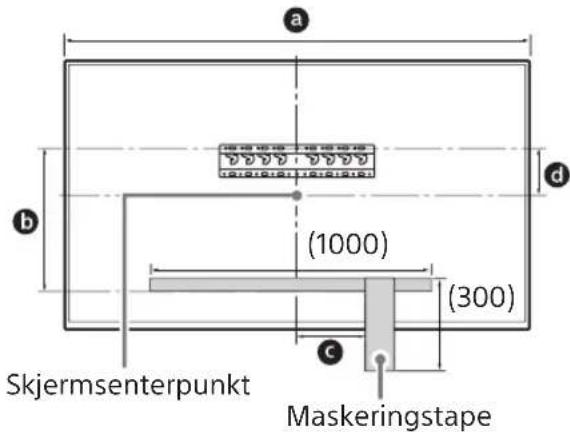

1 Marker installasjonsstedet på veggen.

• Bruk maskeringstape osv. (medfølger) for å merke plasseringen av TV-en i nærheten av stikkontakten eller stikkontaktadapteren. Se følgende tabell.

Enhet: mm
Modellnavn	Lengde for markingering		Skjermsen- termål
	a	b	c
KD-85XG85☐☐	1909	683	200 251
KD-75XG87☐☐ KD-75XG85☐☐	1673	468	200 107

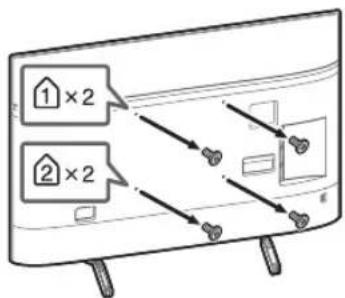

2 Fjern skruene fra baksiden av TV-en.

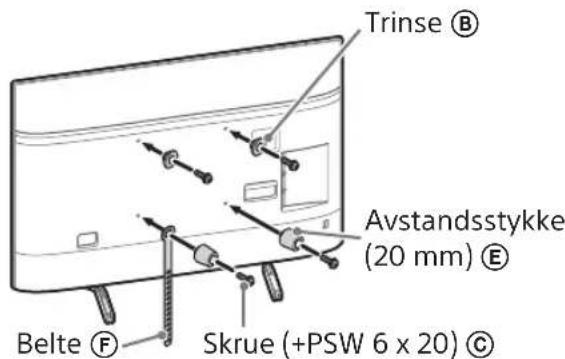

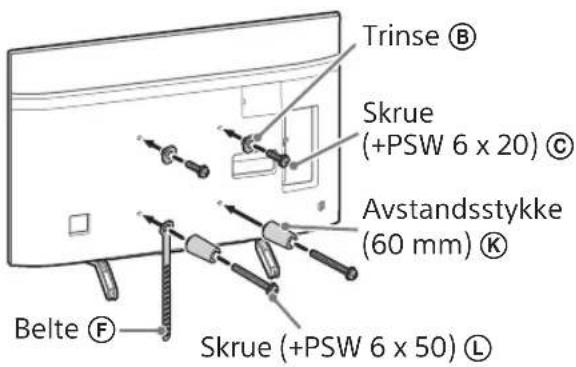

3 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontrollere delene" på side 5.

Merknad

Fest tilkoblingsdelene sikkert med skruer. Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. - Sørg for at de brukte eller ubrukte delene blir oppbevart på et trygt sted for fremtidig bruk. Ta vare på denne håndboken for senere.

Standard montering (2-a)

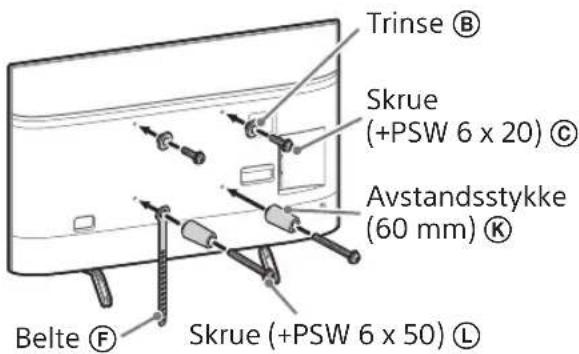

Tynn montering (2-b)

Merknad

• Noen av terminalene på baksiden av TV-en kan ikke brukes når denne monteringsstilen benyttes.

5 Demonter bordstativet fra TV-en.

Fjern den ene siden av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen løfter opp TV-en.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

Gjenta det forrige trinnet og fjern den andre siden av bordstativet.

Merknad

Tre eller flere personer er nødvendig for å løsne bordstativet. Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og forårsake personskader eller fysiske skader på TV-en. Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en. Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader. Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til.

1 Fjern skruene fra baksiden av TV-en.

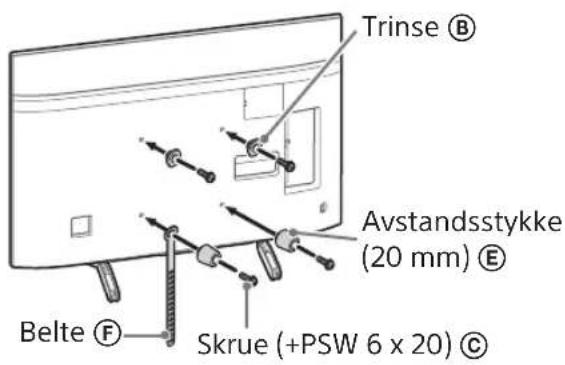

2 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontroller delene" på side 5.

Merknad

Fest tilkoblingsdelene sikkert med skruer. Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. Sørg for at de brukte eller ubrukte delene blir oppbevart på en trygg plass for framtidig bruk. Ta vare på denne håndboken for senere.

Standard montering (2-a)

Tynn montering (2-b)

Merknad

• Noen av terminalene på baksiden av TV-en kan ikke brukes når denne monteringsstilen benyttes.

4 Demonter bordstativet fra TV-en.

Fjern den ene siden av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen løfter opp TV-en.

Gjenta det forrige trinnet og fjern den andre siden av bordstativet.

Merknad

Tre eller flere personer er nødvendig for å løsne bordstativet. Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og forårsake personskader eller fysiske skader på TV-en. Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en. Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader. Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til.

Installere TV-en på veggen

KD-85/75XG85□□，KD-75XG87□□

1 Løft TV-en.

• Se tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sokkelen eller sokkeladapteren.
• Sørg for at baksiden av TV-en berører sokkelen eller sokkeladapteren når TV-en holdes.

Merknad

• Hold TV-en sikkert med begge hender og sørg for at beltet ① og bunnen av TV-en stemmer overens med maskeringstapen. Bruk tre personer når TV-en løftes, mens personen foran TV-en leder de andre for å justere posisjonen.

Vær svært forsiktig når TV-en installeres på veggen, spesielt for personen som støtter TV-en foran. TV-en kan falle og medføre alvorlige personskader eller til og med dødsfall.

2 Installer TV-en på sokkelen eller sokkeladapteren.

La TV-en gli forsiktig ned og heng trinsene ⑧ som er festet på baksiden av TV-en opp på sokkelen eller sokkeladapteren, sørg for å bekrefte formen på hullene. - Etter installasjon av TV-en på veggen, kontrollerer du at trinsene ⑧ er godt festet på sokkelen eller sokkeladapteren. - Slipp med begge hender langsomt for å sikre at TV-en ikke faller.

• Etter installasjon av TV-en på veggen fjernes maskeringstape osv. fra veggen.

2-a

↓

↓

↓

2-b

↓

↓

↓

ADVARSEL

Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den bæres.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte (F) og fest det stramt til veggen.

• Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte (F) burde strammes riktig igjen.

KD-65/55XG87□□

KD-65/55XG85□

1 Løft TV-en.

• Se tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene ⑧ i opphenget på sokkel eller sokkeladapteren.
• Sørg for at baksiden av TV-en berører sokkelen eller sokkeladapteren når TV-en holdes.

Merknad

La TV-en gli forsiktig ned og heng trinsene ⑧ som er festet på baksiden av TV-en opp på sokken eller sokkeladapteren, sørg for å bekrefte formen på hullene. - Etter installasjon av TV-en på veggen, kontrollerer du at trinsene ⑧ er godt festet på sokkel eller sokkeladapteren. - Slipp med begge hender langsomt for å sikre at TV-en ikke faller.

2-a

2-b

↓

↓

ADVARSEL

Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den bæres.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte F og fest det stramt til veggen.

• Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte (F) burde strammes riktig igjen.

Bekrefte fullføringen av installasjonen

• Trinsene (B) henger riktig på sokkel eller sokkeladapteren.
• Ledningen og kabelen er/er ikke eller klemt.
• Belte (F) er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Annen informasjon

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

ADVARSEL

• Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den fjernes.

Spesifikasjoner

Mål: (Ca.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g: 100

h1: 20 (tilfelle 2-b)

h2: 60 (tilfelle 2-a)

Vekt (kun sukkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.
