Typ produktu	LED 4K UHD televízor
Značka	Sony
Model	Bravia KD55XG8599
Veľkosť obrazovky	55 palcov (139 cm)
Rozmery bez stojana (Š x V)	1231 x 713 mm
Rozlíšenie	3840 x 2160 pixelov (4K Ultra HD)
Operačný systém	Android TV
Kompatibilita s montážou na stenu	Držiak Sony SU-WL450 (dodáva sa samostatne)
Napájanie	220-240 V AC, 50/60 Hz
Spotreba elektrickej energie	Približne 150 W (odhad)
Konektivita	HDMI (x4), USB (x3), Ethernet, Wi-Fi, Bluetooth
Funkcie HDR	HDR10, HLG
Obnovovacia frekvencia	100 Hz natívne
Počet reproduktorov	2
Audio výkon	20 W (2 x 10 W)
Údržba a čistenie	Používajte jemnú suchú handričku. Nepoužívajte chemické prostriedky.
Prevádzková teplota	0 °C až 40 °C
Hmotnosť (odhad)	Približne 18 kg (bez stojana)
Príslušenstvo v balení	Stolový stojan, diaľkový ovládač, batérie, napájací kábel
Dostupné náhradné diely	Nástenný držiak SU-WL450, stojan, diaľkový ovládač
Bezpečnosť	Inštalácia na stenu odporúčaná certifikovaným inštalatérom. Používajte skrutky vhodné do steny.
Všeobecné informácie	Návod je k dispozícii vo viacerých jazykoch. Uschovajte referenčnú príručku.

Často kladené otázky - Bravia KD55XG8599 SONY

Aký nástenný držiak je kompatibilný so Sony Bravia KD55XG8599?

Odporúčaný nástenný držiak je Sony SU-WL450. Postupujte podľa pokynov v návode pre bezpečnú inštaláciu.

Môžem si televízor namontovať na stenu sám?

Sony odporúča zveriť inštaláciu certifikovanému inštalatérovi z bezpečnostných dôvodov. Ak inštalujete sami, uistite sa, že stena unesie aspoň 4-násobok hmotnosti televízora a použite vhodné skrutky.

Ako odpojiť stolový stojan?

Odstráňte jednu stranu stojana naraz. Pevne držte stojan oboma rukami, zatiaľ čo iná osoba zdvihne televízor. Pre modely 75 palcov a viac sú potrebné tri osoby.

Aké nástroje sú potrebné na montáž na stenu?

Budete potrebovať krížový skrutkovač, najmenej štyri skrutky s priemerom 8 mm a jednu skrutku 5 mm (nie sú súčasťou balenia) vhodné pre materiál steny.

Ako viesť káble pri montáži na stenu?

Pred inštaláciou televízora vyvŕtajte otvor do steny mimo obvodu základne a vložte káble. Pripojte všetky potrebné káble pred upevnením televízora na stenu.

Čo robiť, ak sa televízor po inštalácii zdá nestabilný?

Skontrolujte, či sú kladky správne zapadnuté v základni a či je remeň správne napnutý. Jemne potiahnite spodnú časť televízora smerom k sebe: ak sa pohne, znova upevnite remeň.

Ako čistiť obrazovku televízora?

Používajte jemnú suchú handričku. Nikdy nepoužívajte chemické prostriedky, alkohol alebo abrazívne handričky. Pred čistením odpojte zariadenie.

Kde nájdem referenčnú príručku televízora?

Referenčná príručka je dodávaná s televízorom. Môžete si ju tiež stiahnuť vo formáte PDF na webovej stránke podpory Sony.

Ako získať návod v inom jazyku?

Na stránke na stiahnutie návodu vyberte svoj jazyk a uveďte svoju e-mailovú adresu, aby ste dostali preloženú verziu.

Aké bezpečnostné opatrenia treba dodržiavať?

Neinštalujte televízor na alebo pod klimatizáciu. Dbajte na to, aby napájací kábel nebol zovretý. Netraste televízorom. Počas montáže držte deti v bezpečnej vzdialenosti.

NÁVOD NA OBSLUHU Bravia KD55XG8599 SONY

Konzolu zostavte správne podľa použitia.

Po riadnej montáži televízora riadne zaistite káble.

Montáž základne na stenu 8

Montáž základne na stenu

4 Zapojte príslušné káble k televízoru.

3 Zapojte príslušné káble k televízoru.

Pred montážou televízora na stenu nezabudnite skontrolovať, či sú káble pripojené. Po montáži televízora nebude možné káble zapojiť. Informácie nájdete v Referenčnej príručke dodanej s televízorom.

Poznámka

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely: KD-85XG85□* / 75XG87□* / 75XG85□* / 65XG87□* / 65XG85□* / 55XG87□* / 55XG85□*

• V názvoch modelov označujú znaky „☐☐" čísla alebo znaky špecifické pre jednotlivé modely.

Pre zákazníkov

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávateľov spoločnosti Sony

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávateľom spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použiť s TV prijímačom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjsť k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávateľovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjsť k nasledujúcim nehodám. Montáž zverte licencovanému dodávateľovi.

TV prijímač by mohol spadnúť a spôsobiť vážne zranenia, napríklad modriny alebo zlomeniny. - Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.) - Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávateľovi.

Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, TV prijímač môže spadnúť a spôsobiť zranenie alebo škody na majetku. Dbajte na to, aby televízny prijímač prenášali alebo demontovali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

Po namontovaní TV prijímača neodskrutkujte skrutky.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbiť a spôsobiť zranenie alebo škody na majetku.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača. TV prijímačom netraste doľava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

O TV prijímač sa neopierajte a nevešajte sa naň.

O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnúť a spôsobiť vážne zranenie.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjsť k zraneniu alebo škodám na majetku.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnúť a spôsobiť zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmeniť farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky. Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornosť bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjsť k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobiť zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne použitím štyroch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode.

Ak sa ktorákoľvek zo skrutiek uvoľní alebo vypadne, TV prijímač môže spadnúť a spôsobiť niekomu zranenie alebo sa môže TV prijímač poškodiť.

Skrutky pevne utiahnite na vyznačenom mieste.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjsť k zraneniu alebo poškodeniu TV prijímača.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Keď je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobiť skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Obsah

• Odskrutkované skrutky uložte na bezpečné miesto mimo dosahu detí.

Príprava na montáž

Pred inštaláciou si pripravte referenčnú príručku a sprievodcu nastavením televízneho prijímača. Pred montážou si pripravte skrutkovač Phillips vhodný na príslušné skrutky. - Stanovte montážnu polohu TV prijímača. - Pripravte si štyri alebo viac skrutiek s priemerom 8 mm a jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.

Kontrola dielov

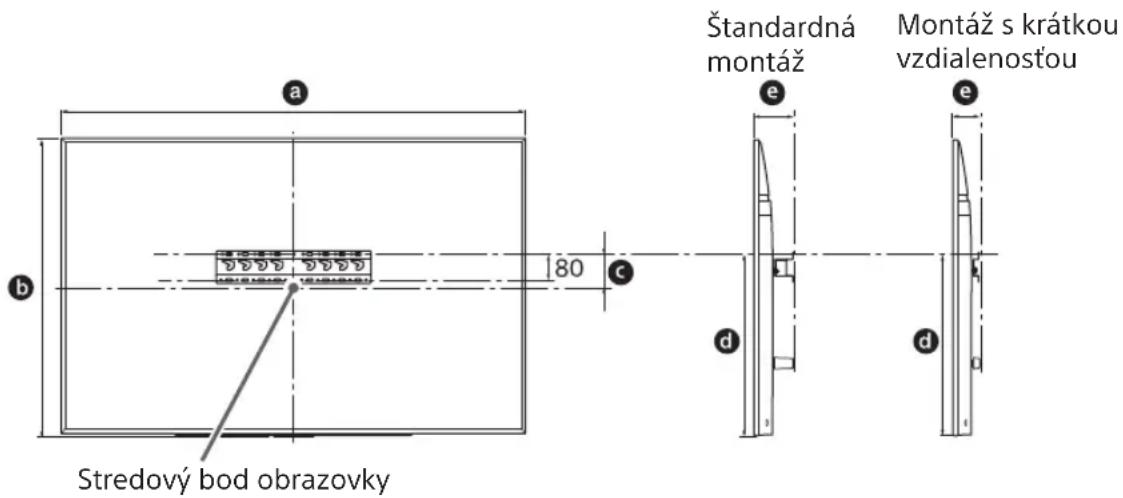

1 Určte miesto montáže.

Stena musí byť dostatočne priestranná a mať nosnosť minimálne štvornásobku hmotnosti televízneho prijímača.

Pozrite si nasledujúcu tabuľku, kde nájdete informácie o montáži TV prijímača na stenu.

Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

Jednotka: mm

Názov modelu	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

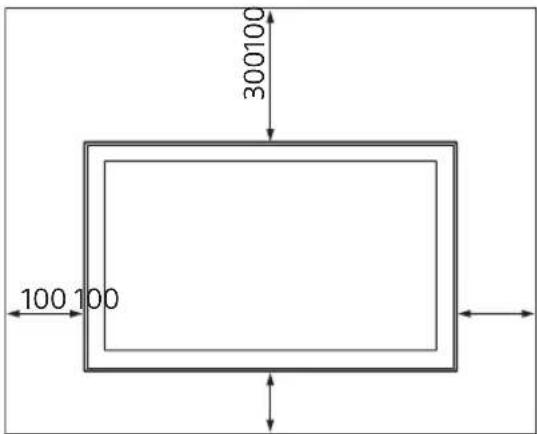

Medzi TV prijímačom, stropom a vystupujúcimi časťami steny ponechajte dostatočný priestor, ako je to znázornené na nasledujúcom obrázku.

Jednotka: mm

• Na zabezpečenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:
• Televízny prijímač nekladte naplocho, neinštalujte ho obrátene, smerom dozadu ani nabok.
• Televízny prijímač nekladte na policu, koberec, posteľ ani do skrine.
• Televízny prijímač neprikrývajte textíliami, ako sú záclony, ani predmetmi, ako noviny a pod.
• Televízny prijímač neinštalujte podľa nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak máte v úmysle viesť káble v stene, pred začatím montáže vyvŕtajte otvor do steny a zasuňte doň káble. Vyvŕtajte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptéra podstavca 1 a distančnej vložky (20) E, distančnej vložky (60) K, aby nedošlo k priškripnutiu káblov.

2 Vyberte typ montáže na stenu. Vzdialenosť zadnej časti TV prijímača od steny možno vybrať podľa nasledujúcich informácií.

Pozrite si tabuľku v kroku 1.

VÝSTRAHA

• Ak vyberiete spôsob 2-b, prístup k zadným konektorom bude obmedzený.

2-a 2-b

3 Podľa nasledujúcej tabuľky určte polohu montáže adaptéra podstavca. Ak ste vybrali spôsob 2-b, tento krok vynechajte.

Názov modelu Umiestnenie háka
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

V prípade spôsobu 2-a pripevnite adaptér podstavca ① pomocou skrutky (PSW 4 x 10) J k podstavcu (20) A.

4 Určte pozíciu skrutiek na montáž podstavca (20) (A).

Pozrite si technické údaje na strane 18. Ak vyberiete spôsob 2-a, použite umiestnenie otvorov adaptéra podstavca ①.

VÝSTRAHA

Stena, na ktorej bude TV prijímač namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.). - Určte pevnosť steny, na ktorej bude TV prijímač namontovaný. V prípade potreby stenu dostatočne spevnite.

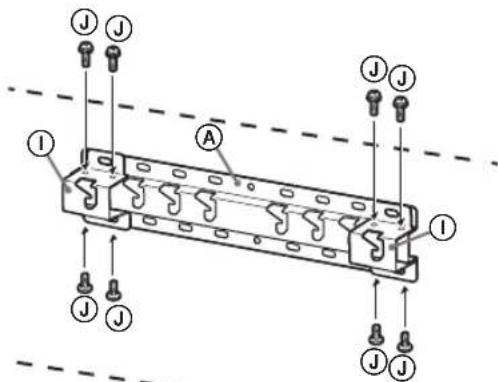

Inštalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa). Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) A (len 2-a).
• Podstavec (20) A namontujte na stenu vodorovne.

Pre inštaláciu stojana si pozrite sprievodcu nastavením.

KD-85/75XG85□□，KD-75XG87□□

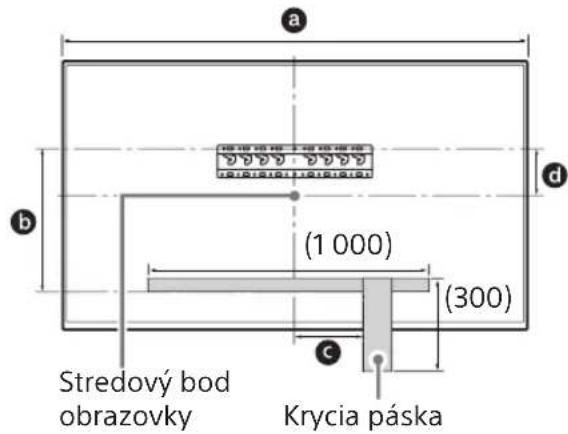

1 Označte miesto inštalácie na stenu.

• Použite kryciu pásku a pod. (nedodáva sa) na označenie umiestnenia televízneho prijímača v blízkosti podstavca alebo adaptéra podstavca. Pozrite si nasledujúcu tabuľku.

Jednotka: mm

Názov modelu	Dížka pre označenie			Stredový rozmer obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

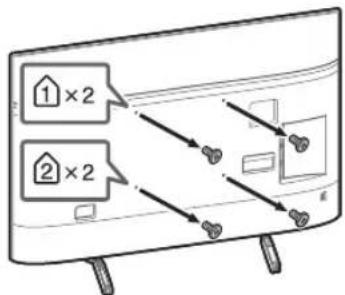

2 Odskrutkujte skrutky zo zadnej časti TV prijímača.

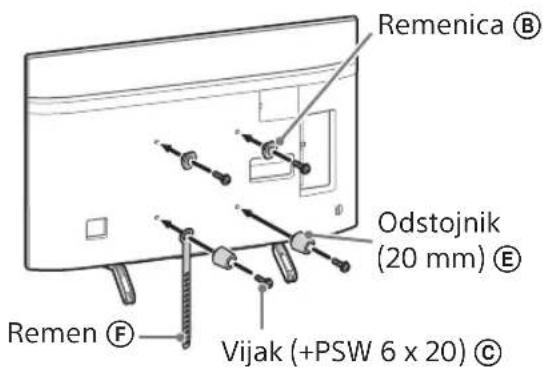

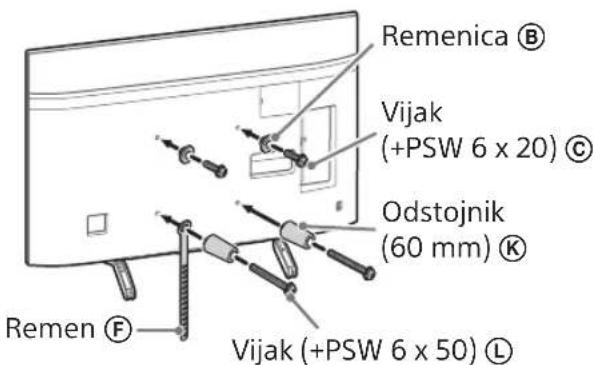

3 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450" v sekcii „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm (15 kg/cm²). Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávateľovi. Prípojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

4 Odmontujte stolový stojan od TV prijímača.

Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým ďalšie osoby zdvíhajú televízny prijímač.

Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí ľudia. Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepoužívali nadmernú silu, pretože by mohlo dôjsť k pádu televízneho prijímača, čo by mohlo spôsobiť zranenie osôb alebo poškodenie televízneho prijímača. Pri manipulácii so stolovým stojanom buďte opatrní, aby nedošlo k poškodeniu televízneho prijímača. Buďte opatrní, keď zdvíhate televízny prijímač pri odpájaní stolového stojana - stolový stojan sa môže prevrhnúť a spôsobiť zranenie. Pri demontáži stolového stojana z televízneho prijímača buďte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

Montáž TV prijímača na stenu

KD-85/75XG85□□, KD-75XG87□□

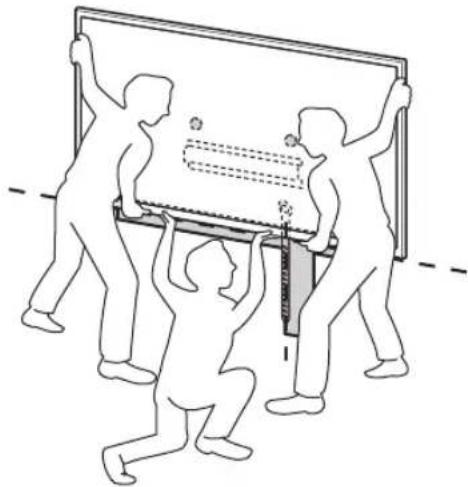

1 Zodvihnite televízny prijímač.

• Pre umiestnenie kladiek ⟨B⟩ na zavesenie na podstavec alebo adapter podstavca si pozrite tabuľku v kroku 3 v časti "Určenie miesta montáže" na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptera podstavca, keď držíte televízny prijímač.

Poznámka

• Pevne držte televízny prijímač oboma rukami a uistite sa, že remeň ① a spodná časť televízneho prijímača sú zarovno s krycou páskou.
• Televízny prijímač nech držia traja ľudia a osoba, ktorá je pred televíznym prijímačom, nech riadi ostatných pri nastavovaní polohy.

Pri inštalácii televízneho prijímača na stenu buďte veľmi opatrní, hlavne pokiaľ ide o osobu, ktorá pridŕža televízny prijímač odspodu, lebo televízny prijímač môže spadnúť a spôsobiť vážne zranenie alebo dokonca smrť.

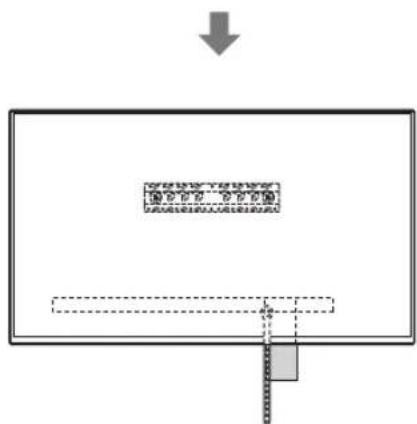

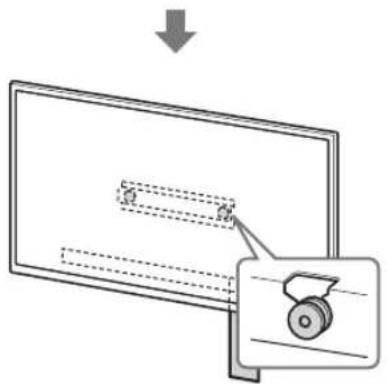

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

Jemne spustite televízny prijímač a zaveste kladky (B) pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvoľnite obe ruky a uistite sa, že televízny prijímač nespadne.

• Po inštalácii televízneho prijímača na stenu odstráňte zo steny kryciu pásku a pod.

2-a

2-b

VÝSTRAHA

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

• Napnite remeň (F) a pevne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň F je potrebné znova pevne zaistiť.

KD-65/55XG87□□

KD-65/55XG85□

1 Zodvihnite televízny prijímač.

• Pre umiestnenie kladiek (B) na zavesenie na podstavec alebo adaptér podstavca si pozrite tabuľku v kroku 3 v časti „Určenie miesta montáže" na strane 7.
• Uistite sa, že zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, keď držíte televízny prijímač.

Poznámka

• Pevne držte televízny prijímač oboma rukami.

2 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

Jemne spustite televízny prijímač a zaveste kladky ⑧ pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov. - Po inštalácii TV prijímača na stenu overte, či sú kladky B pevne pripevnené k podstavcu alebo adaptéru podstavca. - Pomaly uvoľnite obe ruky a uistite sa, že televízny prijímač nespadne.

2-a

2-b

↓

↓

VÝSTRAHA

Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

3 Zabráňte zdvihnutiu spodnej časti TV prijímača.

Napnite remeň F a pevne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň E je potrebné znova pevne zaistiť.

Kontrola dokončenej montáže

4 Pripojte potrebné káble k TV.

Pred montážou na stenu nezabudnite pripojiť káble. Po umiestnení TV už nebudete môcť pripojiť káble. Pozrite si referenčnú príručku dodanú s vaším TV.

Poznámka

• Vedenie káblov v stene zverte licencovanému montážnikovi.
• Pred montážou na stenu zviažte káble, aby ste po nich nešliapali.

5 Odpojte stojan od TV.

• Odstraňujte jednu stranu stojana za druhou. Pevne držte stojan oboma rukami, kým iní ľudia zdvíhajú TV.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Zopakujte predchádzajúci krok a odstráňte druhú stranu stolového stojana.

Poznámka

Na oddelenie stolového stojana sú potrební traja alebo viacerí ľudia. Dávajte pozor, aby ste pri oddeľovaní stojana od televízora nepoužili nadmernú silu, pretože by to mohlo spôsobiť pád televízora a viesť k zraneniu osôb alebo poškodeniu televízora. - So stojanom zaobchádzajte opatrne, aby ste nepoškodili televízor. - Televízor zdvíhajte opatrne, aby sa pri oddeľovaní stojana neprevrátil a nespôsobil zranenie. - Opatrne oddeľte stojan od televízora, aby nespadol a nepoškodil povrch, na ktorom sa televízor nachádza.

KD-65/55XG87□□,

KD-65/55XG85□

1 Vyberte skrutky zo zadnej strany televízora.

2 Pripevnite montážne diely pre nástenný držiak. Skontrolujte montážne diely podľa časti „Dodávané s SU-WL450“ v časti „Kontrola dielov“ na strane 5.

Poznámka

• Pevne zaistite montážne diely pomocou skrutiek.
• Pri použití elektrickej skrutkovačky nastavte uťahovací moment približne na 1,5 N·m [15 kgf·cm]. Použité alebo nepoužité diely uschovajte na bezpečnom mieste pre budúce použitie. Tento návod si uschovajte pre budúcu potrebu.

Štandardná montáž (2-a)

Úzka montáž (2-b)

Poznámka

• Pri tomto spôsobe inštalácie nebudete môcť používať niektoré konektory na zadnej strane televízora.

3 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Nećete moći da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Polaganje kablova u zid poverite licenciranom monteru.
• Pre postavljanja na zid, svežite kablove za povezivanje da ih ne biste gazili.

4 Odvojite postolje za sto od TV-a.

• Uklanjajte jednu po jednu stranu postolja za sto. Čvrsto držite postolje za sto sa obe ruke dok drugi ljudi podižu TV.

• Ponovite prethodni korak i uklonite drugu stranu postolja za sto.

Napomena

Troje ili više ljudi je potrebno za odvajanje postolja za sto. Vodite računa da prilikom odvajanja postolja za sto od TV-a ne koristite prekomernu silu jer to može da dovede do pada TV aparata i izazove telesnu povredu ili fizičko oštećenje TV-a. Pažljivo rukujte sa postoljem za sto da ne biste oštetili TV. Pažljivo podižite TV dok odvajate postolje za sto da se ne bi prevrnulo i izazvalo povredu. Pažljivo odvojite postolje za sto od TV-a da ne bi palo i oštetilo površinu na kojoj se nalazi TV.

Postavljanje TV-a na zid

KD-85/75XG85□□, KD-75XG87□□

1 Podignite TV.

• Za mesta za remenice ⑧ koji će stajati na osnovi ili spojnici za osnovu, pogledajte tabelu za 3. korak u "Odlučivanje o mestu za postavljanje" na stranici 7.
• Uverite se da zadnja strana TV-a dodiruje osnovu ili spojnicu za osnovu kada držite TV.

Poznámka

Pevne držte televízor oboma rukami a zarovnajte popruh F a spodnú časť televízora s lepiacou páskou. - Televízor by mali niesť tri osoby, pričom osoba pred televízorom by mala viesť ďalšie dve na správnu pozíciu.
