Bravia KD55XG8599 - Teler SONY - Tasuta kasutusjuhend

Toote tüüp	LED 4K UHD teler
Bränd	Sony
Mudel	Bravia KD55XG8599
Ekraani suurus	55 tolli (139 cm)
Mõõtmed ilma aluseta (L x K)	1231 x 713 mm
Eraldusvõime	3840 x 2160 pikslit (4K Ultra HD)
Operatsioonisüsteem	Android TV
Seinale paigalduse ühilduvus	Sony SU-WL450 kinnitus (eraldi ostetav)
Toide	220-240 V AC, 50/60 Hz
Elektritarbimine	Umbes 150 W (hinnang)
Ühenduvus	HDMI (x4), USB (x3), Ethernet, Wi-Fi, Bluetooth
HDR-i funktsioonid	HDR10, HLG
Värskendussagedus	100 Hz loomulik
Kõlarite arv	2
Helivõimsus	20 W (2 x 10 W)
Hooldus ja puhastamine	Kasutage pehmet ja kuiva lappi. Ärge kasutage kemikaale.
Töötemperatuur	0 °C kuni 40 °C
Kaal (hinnang)	Umbes 18 kg (ilma aluseta)
Kaasasolevad tarvikud	Laualus, kaugjuhtimispult, patareid, toitekaabel
Saadaval varuosad	Seinakinnitus SU-WL450, alus, kaugjuhtimispult
Ohutus	Soovitatav seinapaigaldis volitatud paigaldaja poolt. Kasutage seinale sobivaid kruvisid.
Üldine teave	Juhend on saadaval mitmes keeles. Hoidke viitejuhend alles.

Korduma kippuvad küsimused - Bravia KD55XG8599 SONY

Milline seinakinnitus sobib Sony Bravia KD55XG8599-ga?

Soovitatav seinakinnitus on Sony SU-WL450. Järgige ohutuks paigalduseks juhendi juhiseid.

Kas ma saan teleri ise seinale paigaldada?

Sony soovitab ohutuse huvides usaldada paigalduse volitatud paigaldajale. Kui paigaldate ise, veenduge, et sein kannab vähemalt 4 korda teleri raskust ja kasutage sobivaid kruvisid.

Kuidas eemaldada laualust?

Eemaldage alus ühelt küljelt korraga. Hoidke alust kindlalt kahe käega, samal ajal kui teine inimene tõstab telerit. 75-tolliste või suuremate mudelite puhul on vaja kolme inimest.

Milliseid tööriistu on seinapaigalduseks vaja?

Vaja läheb ristpeaga kruvikeerajat, vähemalt nelja 8 mm läbimõõduga kruvi ja ühte 5 mm kruvi (ei kuulu komplekti), mis sobivad seina materjaliga.

Kuidas juhtida kaableid seinapaigalduse ajal?

Enne teleri paigaldamist puurige seina auk väljaspool aluse perimeetrit ja sisestage kaablid. Ühendage kõik vajalikud kaablid enne teleri seinale kinnitamist.

Mida teha, kui teler tundub pärast paigaldust ebastabiilne?

Kontrollige, et rihmarattad on aluses korralikult kinni ja rihm on pingul. Tõmmake teleri alaosa õrnalt enda poole: kui see liigub, kinnitage rihm uuesti.

Kuidas puhastada teleri ekraani?

Kasutage pehmet ja kuiva lappi. Ärge kunagi kasutage kemikaale, alkoholi ega abrasiivseid lappe. Enne puhastamist ühendage seade vooluvõrgust lahti.

Kust leian teleri viitejuhendi?

Viitejuhend on teleriga kaasas. Saate selle alla laadida PDF-vormingus Sony tugi saidilt.

Kuidas saada juhend teises keeles?

Juhendi allalaadimise lehel valige oma keel ja sisestage oma e-posti aadress tõlgitud versiooni saamiseks.

Milliseid ohutusmeetmeid tuleb järgida?

Ärge paigaldage telerit kliimaseadme peale ega alla. Veenduge, et toitejuhe ei jääks kinni. Ärge raputage telerit. Hoidke lapsed paigalduse ajal eemal.

KASUTUSJUHEND Bravia KD55XG8599 SONY

Paigaldusteave Sony seinale paigaldamise kinnituse (SU-WL450) kasutamise kohta

Toetatud mudelid:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• Tegelikes mudelite nimedes tähendab „□□" numbreid ja/või märke, mis on omased igale mudelile.

Klientidele

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüüja või litsentseeritud töövõtja. Ärge proovige seda ise paigaldada.

Sony edasimüüjatele ja töövõtjatele

Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tähelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse välja selgitamiseks. Laske see toode kinnitada seinale Sony edasimüüjal või litsentseeritud töövõtjal ja pöörake paigaldamisel piisavalt tähelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on põhjustanud sobimatu käsitsemine või vale paigaldamine.

Ohutuse tagamiseks ja õigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri seadistusjuhendit ja selle juhendi juhiseid.

Ohutusest

Täname teid selle toote soetamise eest.

Klientidele

Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Laske paigaldamine teostada kas Sony edasimüüjatel või litsentseeritud töövõtjatel ja pöörake paigaldamise käigus erilist tähelepanu ohutusele. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest, ebakorrektsest paigaldusest või kui asendate paigaldamisel ettenähtud toote. See ei mõjuta teie seadusejärgseid õigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege käesolev kasutusjuhend hoolikalt läbi, et tagada ohutu paigaldus. Sony ei vastuta kahjustuste ega vigastuste eest, mis on tingitud toote valest kasutamisest või ebakorrektsest paigaldusest. Andke see juhend pärast paigalduse lõpetamist kliendile.

Käesolev kasutusjuhend tutvustab toote õiget kasutamist ja olulisi ettevaatusabinõusid õnnetuste vältimiseks. Lugege see juhend kindlasti läbi ja kasutage toodet õigesti. Säilitage juhend edaspidiseks kasutamiseks.

Sony toodete loomisel on lähtutud ohutusest. Toodete vale kasutamine võib tekitada tõsiseid vigastusi tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel. Nimetatud õnnetuste vältimiseks tuleb järgida ohutusabinõusid.

ETTEVAATUST

Sobivad tooted

Seesinakinnitus on mõeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende viitejuhendeid, et kontrollida, kas seinakinnitus sobib nendega kasutamiseks.

Klientidele

HOIATUS

Järgmiste ettevaatusnõuete eiramine võib põhjustada tõsiseid vigastusi või surma tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel.

Laske paigaldamine teostada litsentsitud töövõtjatel ja hoidke väikesed lapsed paigaldustöödest eemale.

Seinakinnituse või teleri vale paigaldamine võib põhjustada järgmisi õnnetusi. Laske paigaldus teostada litsentsitud töövõtjatel.

Teler võib kukkuda ja tekitada tõsise vigastuse, nt verevalumi või luumurru. Kui seinakinnitus paigaldatakse ebastabiilsele, ebatasasele või põrandaga mittevertikaalsele seinale, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Sein peab taluma vähemalt neljakordset teleri raskust. (Vaadake teleri viitejuhist selle raskust.) Kui seinakinnitus ei ole paigaldatud piisavalt tugevalt, võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövõtjatel.

Kui telerit transpordivad või eemaldavad seinalt mittelitsentsitud töövõtjad, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Veenduge, et telerit demonteerivad või teisaldavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

Arge eemaldage pärast teleri paigaldamist kruvisid vms.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinakinnitus on mõeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel võib seinakinnitus kukkuda või puruneda ning tekitada vigastusi või varalist kahju.

Arge asetage seinakinnitusele telerist suuremat koormust. Arge raputage telerit vasakule/paremale ega üles/alla.

Arge rakendage toote puhastamisel või hooldamisel liigset jõudu.

Arge rakendage teleri pealmisele küljele liigset jõudu. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ettevaatusabinõud

Teleri pikaajalisel kasutamisel seinakinnitusele paigaldatuna võib teleri taga või selle kohal olev sein värvi muuta või tapeet lahti tulla, olenevalt materjalist. - Seinakinnituse seinalt eemaldamisel jäävad seina sisse alles augud. - Arge kasutage seinakinnitust kohas, kus see puutub kokku mehaaniliste vibratsioonidega.

Seinakinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised sõnumid on mõeldud ainult Sony edasimüüjatele. Lugege läbi eelnevalt kirjeldatud ohutusabinõud ja pöörake toote paigaldamisel, hooldamisel ja kontrollimisel erilist tähelepanu ohutusele.

Arge paigaldage seinakinnitust seinale, kus teleri nurgad või küljed eenduvad seinast.

Arge paigaldage seinakinnitust seinale, nt pillarile, kus teleri nurgad või küljed eenduvad seinast. Teleri eenduva nurga või külje vastu põrkumine võib tekitada vigastusi või varalist kahju.

Arge paigaldage telerit õhukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude ohukonditsioneerist tuleva õhuvoolu või sellest lekkiva veega võib tekitada tulekahju või elektrilöögi või põhjustada teleri rikke.

Paigaldage seinakinnitus tugevalt seinale, järgides käesoleva kasutusjuhendi suuniseid.

Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile õigesti vastavalt käesoleva kasutusjuhendi suunistele. Kinnitusvahendite asendamisel võib teler kukkuda ja saada kahjustusi või põhjustada kellelegi kehavigastuse.

Pange seinakinnitus õigesti kokku vastavalt käesoleva kasutusjuhendi suunistele.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib teler kukkuda ja tekitada vigastusi või kahjustada telerit.

Keerake kruvid tugevalt kinni ettenähtud kohtades.

Vastasel korral võib teler kukkuda ja saada kahjustusi või põhjustada kellelegi kehavigastuse.

Veenduge, et teler ei saaks paigaldamise ajal põrutada.

Vastasel korral võib teler kukkuda ja tekitada vigastuse.

Pärast teleri nõuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.

Vältige vahelduvvoolu toitekaabli või ühenduskaabli muljumist.

Kui vahelduvvoolu toitekaabel või ühenduskaabel on seinakinnituse ja teleri vahele surutud või neid on jõuga venitatud, võivad kaablisisesed elektrijuhtmed tekitada lühise ja põhjustada elektrikatkestuse. See võib põhjustada tulekahju või elektrilöögi.

Seinakinnituse seinale kinnitamiseks ettenähtud kruvid ei kuulu komplekti.

Kasutage seinakinnituse paigaldamisel seina materjalile ja konstruktsioonile vastavaid kruvisid.

Sisukord

Ettevalmistus. 5 Osade kontroll. 5 Paigalduskoha valimine. 6 Aluse paigaldamise seinale 8 Ettevalmistus teleri paigaldamiseks. 9 KD-85/75XG85□□, KD-75XG87□ KD-65/55XG87□, KD-65/55XG85□ 11 Teleri paigaldamise seinale. 13 KD-85/75XG85□□, KD-75XG87□□ 13 KD-65/55XG87□□, KD-65/55XG85□□ 15 Paigaldusjärgne kontroll. 18 Muu teave. 18 Tehnilised andmed 18

Teleri paigaldamise seinale

Paigaldusprotsess on sõltuvalt telerist erinev. Kasutage teleri seinale paigaldamiseks seinale paigaldamise kinnitust SU-WL450.

Märkus.

Hoidke eemaldatud kruvisid kindlas, lastele kättesaamatus kohas.

Ettevalmistus

• Enne paigaldamist otsige välja ja hoidke käepärast teleri teatmik ja seadistusjuhend.
• Enne paigaldamist veenduge, et teil on olemas sobiv Phillipsi kruvikeeraja.
• Määrake kindlaks teleri paigalduskoht.
• Varuge vähemalt neli 8 mm läbimõõduga ja üks 5 mm läbimõõduga kruvi või samaväärsed (pole komplektis). Valige seina materjaliga sobivad kruvid.

Osade kontroll

Komplektis SU-WL450-ga

Veenduge, et kõik osad on olemas.

A Alus (20) (1) B Rihn	maratas (2)
© PSW 6 x 20 (4) ©	PSW 4 x 20 koos vahepuksiga (2)
E Vaherõngas (20) (2)	F Rihm (1)
© Puks (20) (M4) (2)	PSW 4 x 20 (2)
① Aluse adapter (2)	PSW 4 x 10 (8)
© Vaherõngas (60) (2)	L PSW 6 x 50 (2)
M Puks (M4) (2) N PS	W 4 x 50 (2)

Paigalduskoha valimine

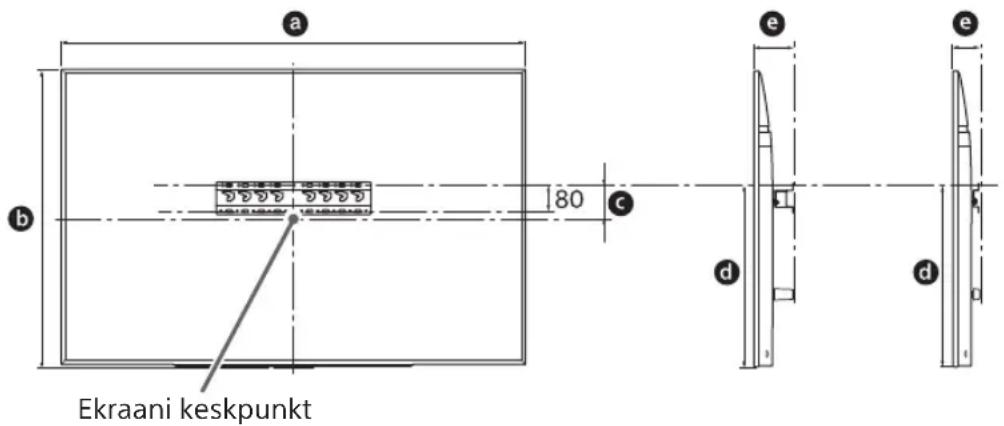

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vähemalt neljakordset teleri raskust.

Vaadake teleri seinale paigaldamisel järgmist tabelit. Vaadake teleri raskust teleri viitejuhist.

Standardpaigaldus Õhuke paigaldus

Ühik: mm

Mudeli nimi	Ekraani mõötmé		Ekraani keskpunkti mõõde		Paigalduse pikkus
	a	b	c	d	e
					Standard- paigaldus	Öhuke paigaldus
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963	107	595	116	75
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1231	713	106	468	115	73

Märkus.

• Sõltuvalt paigaldusest võivad tabelis olevad arvud vähesel määral erineda. Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.

Jätke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruumi, nagu allpool näidatud.

Ühik: mm

Korraliku ventilatsiooni tagamiseks ja tolmu ning mustuse kogunemise vältimiseks tehke järgmist:

• ärge asetage telerit lamedalt, tagurpidi, selg väljapoole ega külili;
• ärge asetage telerit riiulisse, vaibale, voodisse ega kappi;
• ärge katke telerit riidega, nagu kardinad, ega ajalehtedega vms;
• ärge paigaldage telerit nii, nagu näidatud allpool.

Õhuringlus on blokeeritud.

Märkus.

Kui teil on plaanis juhtmed seina seest vedada, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk.

Kaablite kokkusurumise vältimiseks tehke seina sisse auk aluse (20) A, aluse adapteri 1 ja vaherõnga (20) E, vaherõnga (60) K perimeetrist kaugemale.

2 Valige seinale paigaldamise viis. Kauguse teleri tagaküljest seinani saab valida järgmiselt.

2-a Standardpaigaldus

2-b Õhuke paigaldus

Vaadake sammus 1 olevat tabelit.

HOIATUS

• 2-b valimisel on juurdepääs tagumisele liitmikule piiratud.

3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jätke see samm vahele.

Mudeli nimi Konksu asukoht
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

2-a valimisel paigaldage aluse adapter 1 kruviga (PSW 4 x 10) J alusele (20) A.

4 Määrake kindlaks aluse (20) A paigaldamiseks mõeldud kruvide kinnituskohad.

Vt tehnilisi andmeid lk 18.

2-a valimisel kasutage aluse adapteri ① augukohti.

HOIATUS

• Sein, kuhu teler paigaldatakse, peab taluma vähemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.).
• Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval määral.

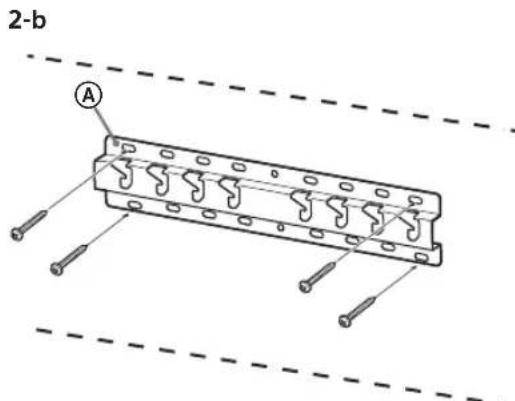

Aluse paigaldamine seinale

• Kasutage vähemalt nelja 8 mm läbimõõduga kruvi või samaväärset (pole komplektis).
• Pange neli kruvi aluse adapteri ① aukudesse koos alusega (20) A (Ainult 2-a). Paigaldage alus (20) A seinale horisontaalselt.

Ettevalmistus teleri paigaldamiseks

Teavet aluse paigaldamise kohta leiate seadistusjuhendist.

KD-85/75XG85□□，KD-75XG87□□

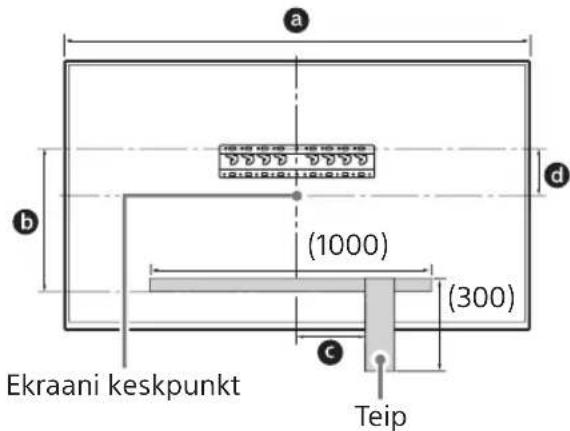

1 Tähistage seinal paigalduskoht.

• Aluse või aluse adapteri lahutamiseks teleri asukoha tähistamiseks kasutage teipi vms (pole komplektis). Vt järgmist tabelit.

Mudeli nimi	Tähise pikkus			Ekraani keskpunktimiõde
	a	b	c	d
KD-85XG85□□	1909	683	200	251
KD-75XG87□□	1673	468	200	107
KD-75XG85□□

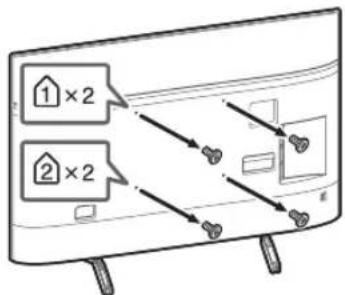

2 Eemaldage teleri tagaküljelt kruvid.

3 Kinnitage seinale paigaldamise kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotisele 'Osade kontroll' lõigule, 'Komplektis SU-WL450-ga' lk 5.

Märkus.

• Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektroonilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}.
• Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

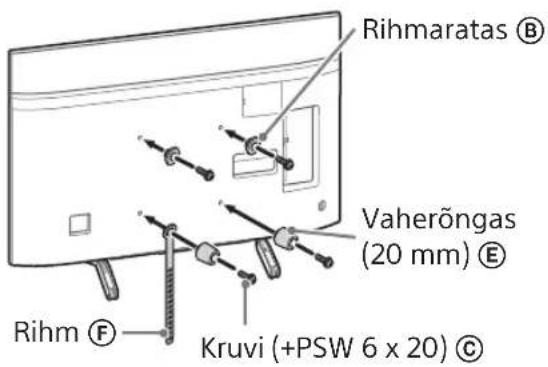

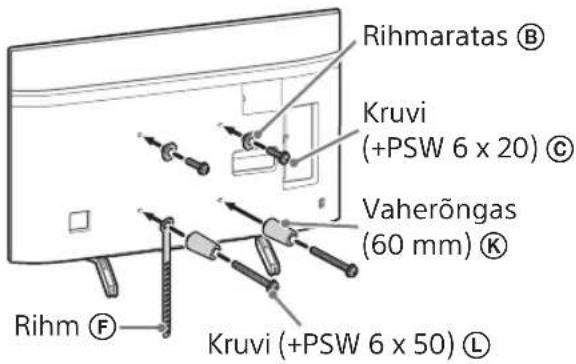

Standardpaigaldus (2-a)

Kui kasutate seda paigaldusstilli, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale.

4 Ühendage vajalikud kaablid teleriga.

Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada.

5 Eemaldage lauapealne alus telerilt.

• Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

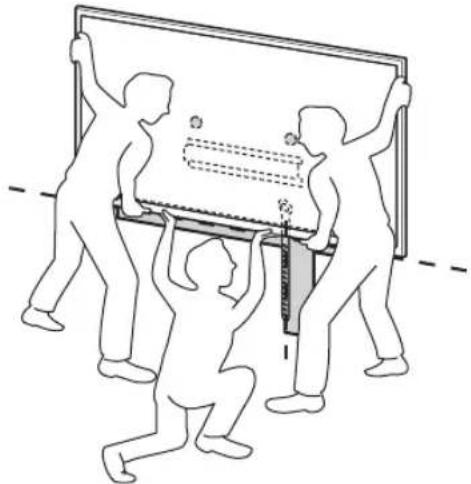

• Kolm või enam inimest peavad eemaldama lauapealse aluse.
• Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi. Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult.
• Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi.
• Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

KD-65/55XG87□□,

KD-65/55XG85□

1 Eemaldage teleri tagaküljelt kruvid.

2 Kinnitage seinale paigaldamise kinnituse kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise "Osade kontroll" lõigule, "Komplektis SU-WL450-ga" lk 5.

Märkus.

• Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektroonilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}.
• Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles.

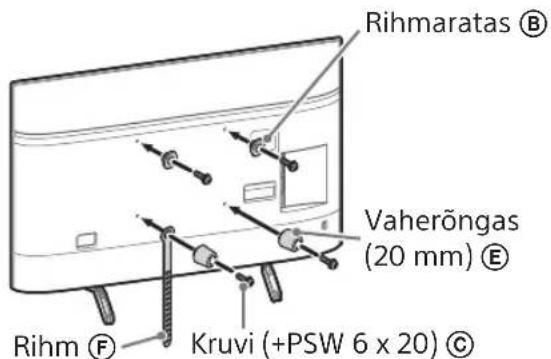

Standardpaigaldus (2-a)

Kui kasutate seda paigaldusstilli, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale.

3 Ühendage vajalikud kaablid teleriga.

Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada.

4 Eemaldage lauapealne alus telerilt.

• Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

• Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

Kolm või enam inimest peavad eemaldama lauapealse aluse. - Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi. Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult. - Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi. - Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

Teleri paigaldamine seinale

KD-85/75XG85□□, KD-75XG87□□

1 Tõstke teler üles.

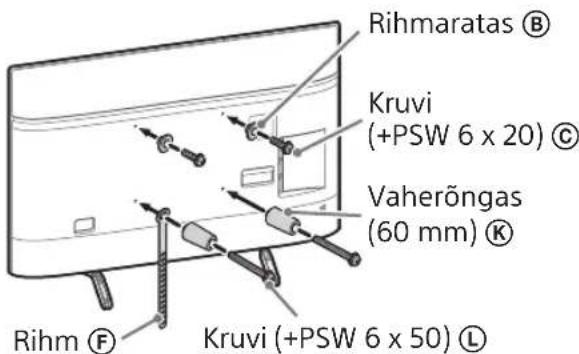

• Rihmarataste (B) asukoha kohta aluses või aluse adapteril vt etapi 3 tabelit jaotises "Paigalduskoha valimine", lk 7. Veenduge, et teleri hoidmisel puutuks teleri tagakülg vastu alust või aluse adapterit.

Märkus.

• Hoidke telerit kindlalt mõlema käega ja veenduge, et rihm F ja teleri allserv oleksid teibiga joondunud. Kandke telerit kolmekesi ja teleri ees olev inimene juhendab asendi muutmise vajaduse korral teisi.

• Olge teleri seinale paigaldamisel ülimalt ettevaatlik, see kehtib eriti telerit altpoolt toetava inimese kohta, kuna teler võib kukkuda ja tekitada tõsiseid või surmavaid kehavigastusi.

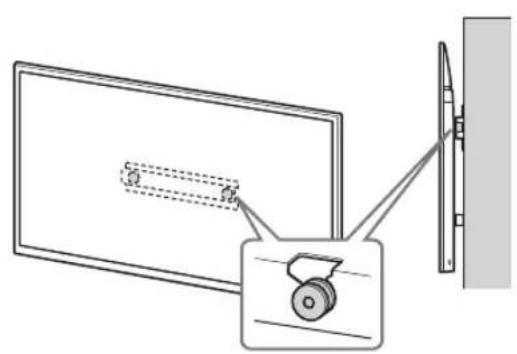

2 Paigaldage teler alusele või aluse adapterile.

• Langetage teler ettevaatlikult allapoole ja riputage teleri tagaküljele kinnitatud rihmarattad ⑧ ettevaatlikult alusele või aluse adapterile, veendudes, et järgite aukude kuju.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad (8) on tugevalt alusele või aluse adapterile kinnitunud.
• Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.

• Pärast seinale teleri paigaldamist eemaldage seinalt teip vms.

2-a

2-b

HOIATUS

• Veenduge, et telerit kannavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

3 Teleri alumise osa liikumise takistamine.

Tõmmake rihm F pingule ja kinnitage tugevalt seina külge.

• Kasutage 5 mm läbimõõduga kruvi või samaväärset (pole komplektis).

Märkus.

• Proovige tõmmata teleri alaosa veidi ettepoole, veendumaks, et teler ei liugu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm (F) tuleb uuesti tugevalt kinnitada.

KD-65/55XG87□□

KD-65/55XG85□

1 Tõstke teler üles.

• Rihmarataste (B) asukoha kohta alusel või aluse adapteril vt etapi 3 tabelit jaotises "Paigalduskoha valimine", lk 7. Veenduge, et teleri hoidmisel puutuks teleri tagakülg vastu alust või aluse adapterit.

Märkus.

• Hoidke telerit kindlalt mõlema käega.

2 Paigaldage teler alusele või aluse adapterile.

• Langetage teler ettevaatlikult allapoole ja riputage teleri tagaküljele kinnitatud rihmarattad ⑧ ettevaatlikult alusele või aluse adapterile, veendudes, et järgite aukude kuju.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad on tugevalt alusele või aluse adapterile kinnitunud.
• Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.

2-a

2-b

↓

↓

HOIATUS

• Veenduge, et telerit kannavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

3 Teleri alumise osa liikumise takistamine.

• Tömmake rihm (F) pingule ja kinnitage tugevalt seina külge.

• Kasutage 5 mm läbimõõduga kruvi või samaväärset (pole komplektis).

Märkus.

• Proovige tõmmata teleri alaosa veidi ettepoole, veendumaks, et teler ei liigu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

Kontrollige järgmist.

• Rihmarattad (B) on tugevalt alusele või aluse adapterile kinnitunud. Toite- ja ühenduskaablid ei ole väänatud ega kokku surutud. Rihm F on korralikult pingul.

HOIATUS

Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Muu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

Veenduge, et telerit eemaldavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem).

Tehnilised andmed

Mõõtmed: (umbes) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f : 480

g : 100

h1 : 20 (korpus 2-b)

h2 : 60 (korpus 2-a)
