Typ produktu	Telewizor LED 4K UHD
Marka	Sony
Model	Bravia KD55XG8599
Rozmiar ekranu	55 cali (139 cm)
Wymiary bez podstawy (szer. x wys.)	1231 x 713 mm
Rozdzielczość	3840 x 2160 pikseli (4K Ultra HD)
System operacyjny	Android TV
Kompatybilność montażu na ścianie	Wspornik Sony SU-WL450 (dostarczany osobno)
Zasilanie	220-240 V AC, 50/60 Hz
Pobór mocy	Około 150 W (szacowany)
Łączność	HDMI (x4), USB (x3), Ethernet, Wi-Fi, Bluetooth
Funkcje HDR	HDR10, HLG
Częstotliwość odświeżania	100 Hz natywny
Liczba głośników	2
Moc audio	20 W (2 x 10 W)
Konserwacja i czyszczenie	Użyj miękkiej, suchej ściereczki. Nie używaj środków chemicznych.
Temperatura pracy	0 °C do 40 °C
Waga (szacunkowa)	Około 18 kg (bez podstawy)
Akcesoria w zestawie	Podstawa stołowa, pilot, baterie, przewód zasilający
Dostępne części zamienne	Uchwyt ścienny SU-WL450, podstawa, pilot
Bezpieczeństwo	Zalecany montaż na ścianie przez autoryzowanego instalatora. Użyj śrub odpowiednich do ściany.
Informacje ogólne	Instrukcja dostępna w kilku językach. Zachowaj przewodnik referencyjny.

Często zadawane pytania - Bravia KD55XG8599 SONY

Jaki uchwyt ścienny jest kompatybilny z Sony Bravia KD55XG8599?

Zalecany uchwyt ścienny to Sony SU-WL450. Postępuj zgodnie z instrukcjami w instrukcji obsługi, aby zapewnić bezpieczny montaż.

Czy mogę samodzielnie zamontować telewizor na ścianie?

Firma Sony zaleca powierzenie montażu autoryzowanemu instalatorowi ze względów bezpieczeństwa. Jeśli montujesz samodzielnie, upewnij się, że ściana wytrzyma co najmniej 4-krotność wagi telewizora i użyj odpowiednich śrub.

Jak odłączyć podstawę stołową?

Zdejmij jedną stronę podstawy na raz. Trzymaj podstawę mocno obiema rękami, podczas gdy inna osoba unosi telewizor. W przypadku modeli 75 cali lub większych potrzebne są trzy osoby.

Jakie narzędzia są potrzebne do montażu na ścianie?

Będziesz potrzebować śrubokręta krzyżakowego, co najmniej czterech śrub o średnicy 8 mm i jednej śruby 5 mm (niedostarczone) odpowiednich do materiału ściany.

Jak poprowadzić kable podczas montażu na ścianie?

Przed zamontowaniem telewizora wywierć otwór w ścianie poza obwodem podstawy i włóż kable. Podłącz wszystkie niezbędne kable przed przymocowaniem telewizora do ściany.

Co zrobić, jeśli telewizor wydaje się niestabilny po montażu?

Sprawdź, czy krążki są prawidłowo zaczepione w podstawie, a pasek jest dobrze napięty. Delikatnie pociągnij dolną część telewizora do siebie: jeśli się porusza, ponownie zamocuj pasek.

Jak czyścić ekran telewizora?

Użyj miękkiej, suchej ściereczki. Nigdy nie używaj środków chemicznych, alkoholu ani szorstkich ściereczek. Odłącz urządzenie przed czyszczeniem.

Gdzie mogę znaleźć przewodnik referencyjny telewizora?

Przewodnik referencyjny jest dostarczany z telewizorem. Można go również pobrać w formacie PDF ze strony pomocy technicznej Sony.

Jak uzyskać instrukcję w innym języku?

Na stronie pobierania instrukcji wybierz swój język i podaj swój adres e-mail, aby otrzymać przetłumaczoną wersję.

Jakie środki ostrożności należy zachować?

Nie instaluj telewizora nad ani pod klimatyzatorem. Upewnij się, że przewód zasilający nie jest przytrzaśnięty. Nie potrząsaj telewizorem. Trzymaj dzieci z dala podczas montażu.

INSTRUKCJA OBSŁUGI Bravia KD55XG8599 SONY

Informacja dotycząca instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL450)

Obsługiwane modele:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□* / 55XG87□□* / 55XG85□□*

• Symbol „□□” w rzeczywistych nazwach modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Do Klientów

W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca przeprowadzenie montażu telewizora przez dystrybutorów Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów Sony i wykonawców

Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.

W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Przewodniku ustawień telewizora oraz do wskazówek podanych w niniejszej instrukcji.

Informacja dotycząca bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy zlecić montaż dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szczególną uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania, nieprawidłowego montażu albo montowania jakichkolwiek innych produktów niewymienionych. To zastrzeżenie nie ogranicza praw ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Należy dokładnie przeczytać tę instrukcję i w prawidłowy sposób korzystać z produktu. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa.

Nieprawidłowe korzystanie z produktów może spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W instrukcji telewizora sprawdź, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Ściana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w jego instrukcji).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia lub demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsać telewizorem na boki ani w górę/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana. Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególną uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora o osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana, i zamontować uchwyt za pomocą czterech lub więcej śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w prawidłowy sposób zamocuj kable.

Zaplątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Niedopuszczalne jest zaciśnięcie przewodu zasilającego lub kabli łączących.

W przypadku zaciśnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Spis treści

Przygotowanie do montażu 5 Sprawdzenie elementów. 5 Wybór śrub. 6 Montaż podstawy do ściany. 8 Przygotowanie do montażu telewizora. 9 KD-85/75XG85□□, KD-75XG87□□ 9 KD-65/55XG87□□, KD-65/55XG85□□ 11 Montaż telewizora na ścianie. 13 KD-85/75XG85□□, KD-75XG87□□ 13 KD-65/55XG87□□, KD-65/55XG85□□ 15 Sprawdzenie kompletności montażu. 18 Pozostałe informacje 18 Specyfikacja 18

Procedura montażu różni się w zależności od modelu telewizora.

Należy użyć uchwytu ściennego SU-WL450 w celu montażu telewizora na ścianie.

Uwaga

• Wykręcone śruby przechowywać w bezpiecznym miejscu, z dala od dzieci.

Przygotowanie do montażu

• W czasie instalacji należy mieć do dyspozycji Instrukcję telewizora oraz Przewodnik ustawień.
• Przygotować śrubokręt Phillips pasujący do śrub. Wybrać odpowiednie śruby.
• Przygotować cztery lub więcej śrub o średnicy 8 mm oraz jedną śrubę o średnicy 5 mm lub odpowiedniki (niedostarczone). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.

Sprawdzenie elementów

Dostarczone z uchwytem SU-WL450

• Sprawdzić, czy wszystkie elementy zostały dostarczone.

A Podstawa (20) (1) B Kółko (2)
◎ PSW 6x20 (4)◎ PSW 4x20 z tuleja (2)
◎Pod.§radka dystansowa (20) (2)	◎Pasek (1)
◎Tuleja (20) (M4) (2)	◎PSW 4x20 (2)
◎Adapter podstawy (2)	◎PSW 4x10 (8)
◎Pod.§radka dystansowa (60) (2)	◎PSW 6x50 (2)
◎Tuleja (M4) (2)◎PSW 4x50 (2)

Wybór śrub.

1 Wybrać sposób montażu.

Upewnić się, że na ścianie jest wystarczająco dużo miejsca, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.

Zapoznać się z poniższą tabelą dotyczącą montażu telewizora na ścianie. Ciężar telewizora można sprawdzić w jego instrukcji.

Standardowy montaż Płaski montaż Środkowy punkt ekranu

Jednostka: mm

Nazwa modelu	Wymiary monitora		Wymiar srodkowy ekranu		Długość dla montaź
	a	b	c	d	e
					Standardowy montaź	Płaski montaź
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Uwaga

• Wartości podane w tabeli mogą się różnić minimalnie w zależności od instalacji.
• Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu.

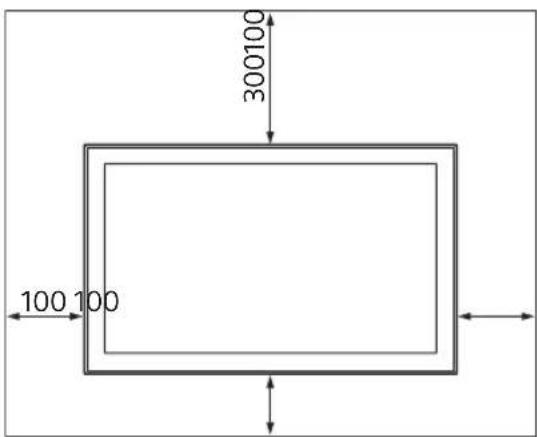

Zapewnić odpowiedni odstęp pomiędzy telewizorem a sufitem i wystającymi elementami, jak pokazano poniżej.

Jednostka: mm

• Aby zapewnić prawidłową wentylację i zapobiec gromadzeniu się kurzu lub brudu:
• Nie umieszczać telewizora płasko ani nie montować spodem do tyłu, ekranem do ściany lub z boku.
• Nie umieszczać telewizora na półce, dywanie, łóżku lub w szafce.
• Nie zakrywać telewizora tkaninami, takimi jak zasłony, ani innymi przedmiotami, takimi jak gazety.
• Nie montować telewizora w poniższy sposób.

Zablokowana cyrkulacja powietrza.

Uwaga

• Jeśli kable mają być prowadzone w ścianie, wykonać otwór na kable w ścianie przy użyciu podstawy montażowej.

Aby zapobiec zaciśnięciu kabli, otwór w ścianie powinien zostać wykonany poza zewnętrznym obwodem podstawy (20) A, adaptera podstawy 1, podkładki dystansowej (20) E, podkładki dystansowej (60) K.

2 Wybierz sposób montażu na ścianie. Odległość tylnej części telewizora do ściany przy wybraniu, jak pokazano poniżej.

2-a Standardowy montaż

2-b Płaski montaż

Patrz tabela w kroku 1.

OSTRZEŻENIE

Gdy wybrany zostanie wariant 2-b, dostęp do panelu tylnego będzie ograniczony.

3 Zapoznaj się z poniższą tabelą w celu sprawdzenia położenia montażu adaptera podstawy. W przypadku wybrania wariantu 2-b należy pominąć ten krok.

Nazwa modelu Położenie haka
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Zamocuj adapter podstawy ① za pomocą śrub (PSW 4x10) ② do podstawy (20) ⑧ w przypadku wybrania wariantu 2-a.

4 Określić położenie śrub do montażu podstawy (20) A.

Patrz specyfikacja na stronie 18. W przypadku wybrania wariantu 2-a należy użyć pozycji otworów dla adaptera podstawy ①.

OSTRZEŻENIE

• Ściana, na której ma zostać zamontowany telewizor, musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora (ciężar telewizora jest podany w instrukcji obsługi).
• Określić nośność ściany, na której ma zostać zamontowany telewizor. W razie potrzeby odpowiednio wzmocnić ścianę.

Montaż podstawy do ściany

Użyć czterech lub więcej śrub o średnicy 8 mm lub odpowiedników (niedostarczone). Wkręcić śruby w otwory adaptera podstawy 1 z podstawą (20) A (tylko 2-a). Zamontować podstawę (20) poziomo na ścianie.

Przygotowanie do montażu telewizora

Informacja na temat montażu na podstawie podano w Przewodniku ustawień.

KD-85/75XG85□□，KD-75XG87□□

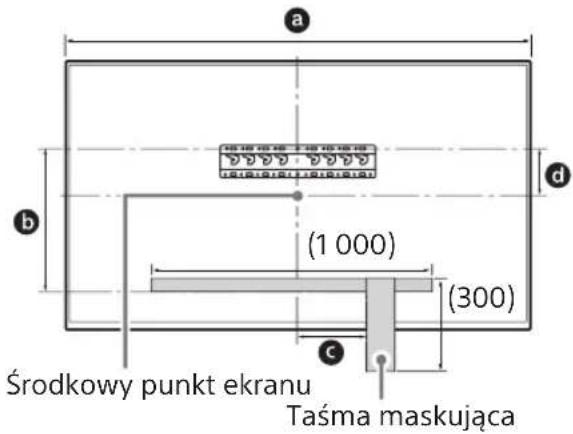

1 Zaznacz.

• Użyj taśmy maskującej lub podobnego rozwiązania (brak w zestawie), aby oznaczyć położenie telewizora w pobliżu podstawy lub adaptera podstawy. Użyj poniższej tabeli.

Jednostka: mm
Nazwa modelu	Długość dla oznaczenia		Wymiar sądkowy ekranu
	a	b	c
KD-85XG85☐☐	1909	683	200 251
KD-75XG87☐☐	1673	468	200 107
KD-75XG85☐☐

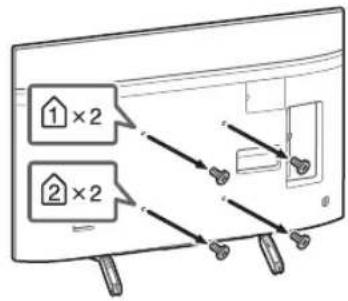

2 Odkręć śruby z tyłu telewizora.

3 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją A „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcję do wykorzystania w przyszłości.

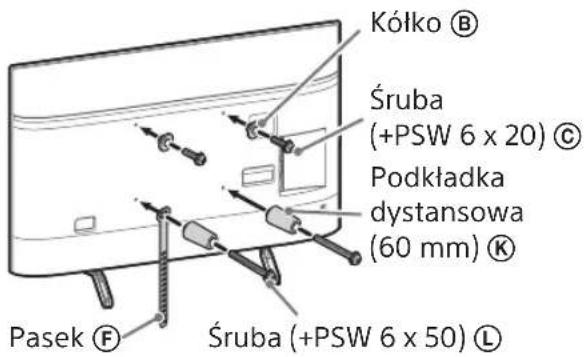

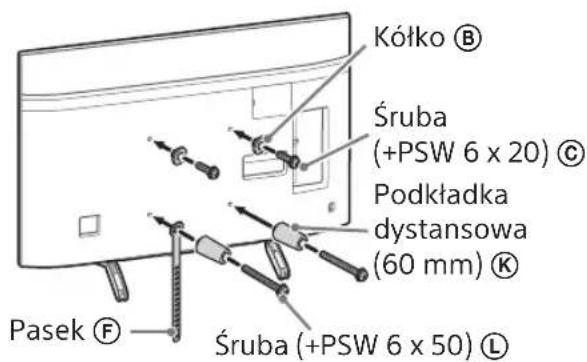

Montaż standardowy (2-a)

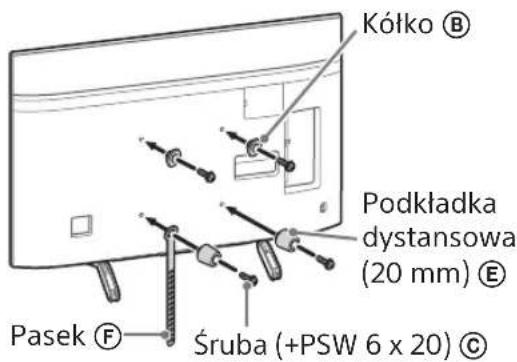

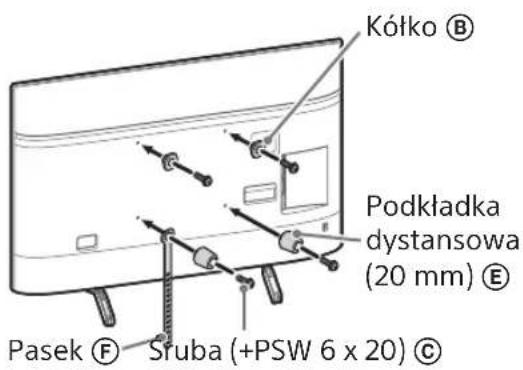

Montaż płaski (2-b)

Uwaga

• W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

4 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu na nie.

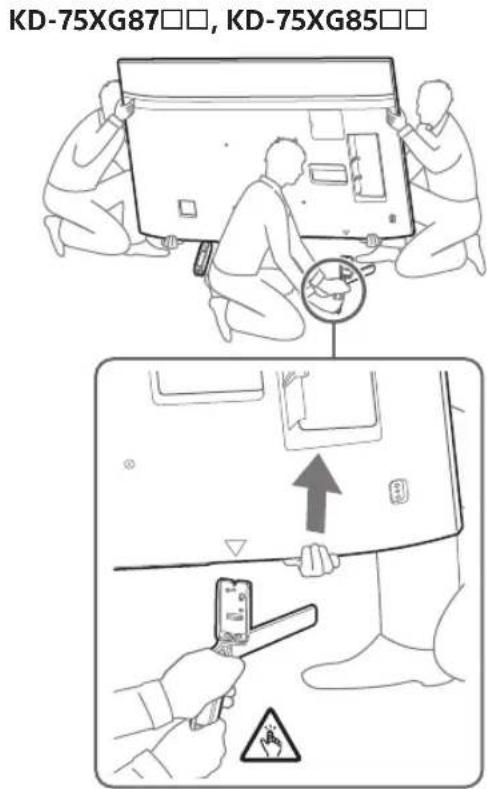

5 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

KD-85XG85□□

• Powtórz poprzednie czynności. Usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo może się przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

1 Odkręć śruby z tyłu telewizora.

2 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją A „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

• W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

3 Podłącz niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

4 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

• Powtórz poprzednią czynność. Usuń drugi bok podstawy.

Uwaga

Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób. Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń lub fizycznego uszkodzenia telewizora. - Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora. - Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

• Lokalizacja kółek ⑧ do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór przy..." na stronie 7. Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przyjęciowych podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk. Pamiętaj, aby pozycja paska (F) i spodu telewizora zgadzała się z oznaczeniami taśmy maskującej.
• Przenieść odbiornik w trzy osoby. Ta, która jest z przodu, musi ustalić właściwą pozycję urządzenia.

• Zachowaj najwyższą ostrożność podczas montażu telewizora na ścianie. Zwłaszcza osoba podpierająca urządzenie od dołu musi uważać, aby telewizor nie upadł, co może spowodować poważne obrażenia ciała, a nawet doprowadzić do śmierci.

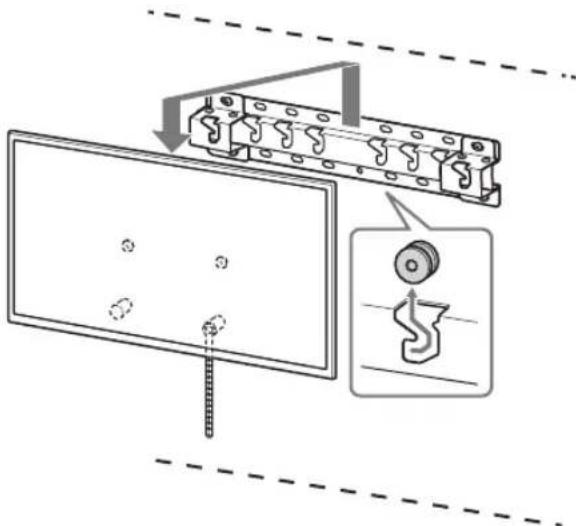

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś je na kołkach ⑧ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić kółka ⑧ zamocowane do tylnej części telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

• Po zamontowaniu odbiornika na ścianie, zdejmij ze ściany taśmę maskującą i pozostałe oznaczenia.

2-a

↓

↓

↓

2-b

↓

↓

↓

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek (F) i zamocować go mocno do ściany.

Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

KD-65/55XG87□□,

KD-65/55XG85□

1 Umieść telewizor.

• Lokalizację kółek (B) do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór montażu", krok 3. na stronie 7. Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przyjęć podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk.

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś je na kółkach (B) zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić kółka ⑧ zamocowane do tylnej ściany telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

2-a

2-b

↓

↓

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek F i zamocować go mocno do ściany.

Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on prawidłowo zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

Czy koła są pewnie osadzone w podstawie lub adapterze podstawy. Czy przewody i kable nie są skręcone ani zaciśnięte. Czy pasek F nie jest luźny.

OSTRZEŻENIE

• Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

OSTRZEŻENIE

• Do demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Specyfikacja

Wymiary: (ok.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g:100

h1:20 (przypadek 2-b)

h2:60 (przypadek 2-a)

Ciężar (tylko podstawa): (ok.) [kg] 0,8

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.

Uzstadot televizoru, nepaklaujiet to triecieniem.

Ja televizors tiek paklauts triecienam, tas var nokrist vai saluzt. Tas var radit traumas.

Televizoru uzstadiet uz sienas, kas ir gan perpendiculara attiecibapret gridu, gan lidzena.

Pretja gadijuma televizors var nokrist un radit traumas.

Kad televizors ir uzstadits, ciesi nostiprintiet vadus.

Ja cilveki vai prieksmeti sapisies vados, tas var radit traumas cilvekiem vai bojat televizor.

Nesaspiediet mainstravas vadu vai savienojuma kabeli.

Ja mainstrāvas vads vai savienojuma kabelis ir iespiests starp kron'stein un sienu vai ar speku tiek locits vai verpts, ieksejie vadi var atsegties ur radit issavienojumu vai strvas caursiti. Tas var izraisit azdegsanos vai strvas triecienu.

Skrüves kronsteina piestiprinăsanai piesienas nav ieklautas komplektă.

Piestiprinot sienas kronsteinu, izmantojiet skruves, kas piemerotas sienas materiālam un uzbūvei.

Satura rādītājs

Sagatavosanasuzstadiisanai 5

Detalu pārskats 5

Uzstādīšanas vietas izvēle 6

Pamatnes piestiprināšana pie sienas......8

Sagatavošanās televizora uzstādīšanai 9

KD-85/75XG85□□，KD-75XG87□□ 9

KD-65/55XG87□□,KD-65/55XG85□□

Televizora piestiprināšana pie sienas.13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Pārliecinieties, vai uzstādīšana veiksmīgi

pabeigta 18

Cita informācija. 18

Specifikācijas. 18

Televizora piestiprināšana pie sienas

Uzstādīšanas process katram televizoram ir atšķirīgs.

Sony dnilnepepi yuin

OcbkybpflbHbOpHaTyfKaTeKlKiTt TypTe TaXkpInBe KaKet. OPhaty KMyBlcTapbH kayinc3 TypDe opbHday yuHn OcbHyckaybktb TOnbIK OkbI bHbH3.Sony dpybc kondaHbay Hemece Dpybc OpHnaty candapbHah 60Banh 3aklmdpra Hemece Kapakatka kayantbEmec.OpATKaHAN KeHH TybHyybIfa Ocb HyckaybltkTb 6epH3.

Ocb naaanaHy hcyaybIbI eHIMI dypbic KOndaHbIybIHNe3aKbIMdboNbIpMAYfa Kaeketti anbHanyuapanapBn KepcTei. Ocb HcyaybIKbTbTONbIK OkblbIFIn eHIMdi Dpybc KOndaHbHbI3.BonaawkTa aknapaany yuiH ChcyaykbITb KOnjKetIMDi Kepne CaKaTaHbI3.

Sony eHimdepi kayinci3dkti eckepe Otbpbin kacananfah. EHMdep dypbc KOndaHbImaca, ept, TOK cory, EHIMH Knaybl Hemece OHbl NaKtbpy caIapabHna aybp JkapakaTka ekenyi Mymkh. OcbHnda KaFdaInapdbH anbH any yuH anbH any waapanapabH kapaHb3.

OhMHH KYH MEH Wtprnx-KoDbHa d Wtprx-KoT TaH6acBbHn KoDy KeNeci fopMaTaKepcetinei: XKKOK / MM, MyHa d XKKOK-XbM MM-EhDipc Mezirni.

KaazkCTaH XepiHderI TybHybIapdbH taBIM-TanaTAPbH Ka6bIaNayy yKeINTeTI YbIM《COHN 3NeKTPOHnKc》AK KaazkCTaHaDaBt EKnDiir,050010,KaazkCTaH Pecny6nKacbI,AnMaTb K,DocbTk DaHfblbl, 117/7y

Ehipyui: CoHn BnKyAn IpoaKa Tc INK.

EhpiMeKekKaB:2-10-1OcAnu Hharaba-Ky Tokno,141-8610 Kaonn

Keen OanbI KepiHderi WeteNn Ekenyui COnn 3neKToPOnKcAK,Pecei,123103, Mockey,KapamBwBckmEtnkeWecci,6

KbtaaJdaXacanfah

A6AIBOJIbIHbI3!

ApaHbI KypblnfbInap

Ka6bIprara 6eKity KpOHTeHNI TeEaIapra apHaJIrAN KpyIINbIAPmEH 6Ipre KOnaHy yuHxacarHan. Ka6bIprara opHaTaBH KpOHTeHnDi naiDaanahya 6oNaTbHIn TeKepey yuHIn TeEaIapra apHaJIrAn AnbIKtAmabIK HcKay 6eIMiH KapaH3.

TytbHywbinap ywiH

ECKEPTY

Ocb andbn any wapapanpbl caKaTImaca, ept, TOK cory Hemece KpybIbnBhlh KnyaBlyc candpaBHnAH aybp xapaKaTka Hemece enIMRe ekenyi MYMkhH.

OpHaTy JxMbIcTapbIH JIuueH3nrcbl6ap MepdiirepnpjXacaybl KepeK XHe KypblfbiHbl OpHaTy Ke3iHde KiUKeHTa 6aJanaPdbl aIbIC yCTaHbI3.

Ka6biprafa6eKITy KPOHTeHI HEmece TeneiIap dpybcOpHaTbIMmaca,KeNeci Ka4dainap 6oByI yMmKIn. MuChE3nucb6ap Merdiirepnp OAty7 KMybCTapbH Kypr3e anatbHbDfBHa Ke3XetKl3HJ3.

TeIeIaIap KIyIan, DeHEnH KeRepyi Hemece cyIbIKcekIi dyIbp JapaKaITapra eKenyI yMMyKIIH. Kablpfara6ekity KpOHHTeHI opHaTbIaTHi Kaibpfa Tpyakcb3, KcBbK Bonca HeMece eEHe rne neprenHnkyunbp Obnmaca, Kypan Kynan, Jxapakatka He MyNIkTI 3aKbIMdaHybHa eKeenyi MymkiH. Kaibpfa TeNdiapdbH cAImaFbIHah TepTece aybp cAnkMaKTb KeTepe aNy kaxet. (CannMafBH TeKcepy yuiH TeNdiapdbH ABykTamaBbIK Hcyckay 6eIMMH KapaBb.) Kabiprafa 6eKiTy kpoHHTeHi Ka6biprafa 6epiK 6eKTIImEe, KypaI KynI, XkapakTaKa Hemece MyNtIH 3aKbIMdAhybHa eKeNyI MYMKIH.

Banap yuin

Bananapra teneinap yctine ubyrpy kcat 6epmeh. -yaKxa6bIbIbTapBn 6bnanapdAnaynakYCTaHbI3,XYTBINKOIMacBH.

TeJeIaPbI TaBImaIay HeMece 6eKeTey KMbICTapbIH IuueH3nrcbI 6ap MePdirepJep JacaybI KepeK.

JIuehen3nBapMepdirepnpdenBacka adamdapTeleHdapdbTacbIMandaCahMece BeuWeKeTce,ONKUan,XapaKaTkaHeMece MynIKTH3aMbMaHaNyBaHaekenyiMymKIn. TepeHdApEki HeMeceOaN KeN aAM (75JIOmMDXeHcOaNyKeH TepeHdAp XHHaftbyUWHiYHEmeceOaNKeN aAM) TaCbMaHdayraHeMeceUwYe MymKinhikTepi XeTeIHdirH TekepeiH3.

TeJeIaapbl 6eKITKeHHeH KeiH 6ypaHaapblxHe T.6. 6ocatnaHbI3.

Erep conai icteiH 60ncab13, teneiIap KnyaybI HeMece MynIKTIh 3akBIMDaHybl MyMkiH.

Ka6biprara 6ekity KpoHwTeHIin 6eJweKTepi aybICTbIPMaHbI3.

Erep conai icTeiTH 60ncaHb3, Ka6blprafA 6eKITy KPOHHTeHI KnyaHi Hemece MyNIKTIH 3aKbIMdaHyb MyMkiH.

ApaHbI KypblrBdaH 6acka Kypalbl 6ekitneHi3.

Ocbkbipfara6kityKpOnHTeHi Te apnabblKpybIbnApmeh6ipre KOnaHy yuH xacanHan. Apnabbl KpybIbnDaH 6eKe KypaIbbl6keITcEH3, on Kyan He cbHbIn, XkapaKaTa HE MyNIkiTH, 3aKbIMaHaYbHa eKenyi MYMKIH.

Ka6biprara 6ekity kpoHwTeHiHe TeNeIaDpaH 6aca 3aTTbI KOJaHa6aHbI3. TeNeIaDapbl conra/ OHra, XoRapbl/TMeHn KaMaHaB13.

Erep conai icteiH 6oIcaHy3, TeeIaap Knyayb Hemece MynikTIH 3akBIMdAHybl MyMKH.

TeNeiIapra cyneH6eHi3 Hemece acblbIn TypMaHbI3.

Teneiapra cyeHcH3 he acblbIn typcaHb, on ci3re Kylan, ayblp xapaKaT anyblb3 MyMIKH.

ABAI BOJIbIbI3!

OcbI anbHiny aIapanaIbI cKaTAmaca, kapaKaT aIyIbH3 HeMece MYIK 3aKbIMdAhybl MyMKH.
