D5855X0GB - απορροφητήρας NEFF - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας
Μάρκα	Neff
Μοντέλο	D5855X0GB
Λειτουργία	Εξωτερική απαγωγή ή ανακύκλωση (με προαιρετικό φίλτρο ενεργού άνθρακα)
Τύπος φίλτρου λίπους	Τσόχα ή μέταλλο ανάλογα με την έκδοση
Φίλτρο ενεργού άνθρακα	Προαιρετικό, αλλαγή περίπου μία φορά το χρόνο
Φωτισμός	Λαμπτήρες αλογόνου (12 V, 20 W max, υποδοχή G4) ή λαμπτήρες E14 (40 W max)
Πλάτος	53 εκ. (ανάλογα με την έκδοση, διαθέσιμο και σε 73 εκ.)
Βάρος	Από 5,0 έως 11,6 κιλά ανάλογα με την έκδοση
Τροφοδοσία	Δίκτυο 220-240 V, 50 Hz
Καλώδιο τροφοδοσίας	1,20 m
Διάμετρος εξόδου αέρα	120 χιλ. ή 150 χιλ. ανάλογα με την έκδοση
Ελάχιστη απόσταση πάνω από ηλεκτρική εστία	650 χιλ.
Ελάχιστη απόσταση πάνω από εστία αερίου	650 χιλ.
Υλικό	Βαμμένο ατσάλι, αλουμίνιο, πλαστικό
Καθαρισμός	Ζεστό νερό και ήπιο απορρυπαντικό πιάτων, αποφύγετε λειαντικά προϊόντα
Αντικατάσταση μεταλλικού φίλτρου λίπους	Καθαρισμός κάθε 8 έως 10 εβδομάδες
Αντικατάσταση φίλτρου λίπους τσόχας	Αντικατάσταση κάθε 8 έως 10 εβδομάδες
Τύπος ελέγχου	Διακόπτης παλινδρομικής λειτουργίας ή συρόμενος ανάλογα με την έκδοση
Ασφάλεια	Μη χρησιμοποιείτε χωρίς φίλτρο λίπους· σταματήστε πριν από τη συντήρηση
Παρεχόμενα αξεσουάρ	Φίλτρο λίπους, αεραγωγός, βαλβίδα αντεπιστροφής (ανάλογα με την έκδοση)

Συχνές ερωτήσεις - D5855X0GB NEFF

Πώς καθαρίζω τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους καθαρίζονται στο πλυντήριο πιάτων ή στο χέρι με ζεστό νερό και σαπούνι. Για φίλτρα τσόχας, πρέπει να αντικατασταθούν. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρο λίπους.

Πώς αντικαθιστώ τους λαμπτήρες;

Αποσυνδέστε τον απορροφητήρα. Αφαιρέστε το πλαίσιο του φίλτρου. Αντικαταστήστε τον ελαττωματικό λαμπτήρα με λαμπτήρα μέγ. 40W (υποδοχή E14) ή λαμπτήρα αλογόνου 12V, μέγ. 20W (υποδοχή G4). Χρησιμοποιήστε καθαρό πανί για να χειριστείτε τον λαμπτήρα αλογόνου.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας;

Για ηλεκτρική εστία ή εστία αερίου, η ελάχιστη απόσταση είναι 650 χιλ.. Για εστία στερεού καυσίμου, απαιτείται κλειστό κάλυμμα.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο λίπους;

Όχι, μην χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρο λίπους. Αυτό ενέχει κίνδυνο πυρκαγιάς και βλάπτει τη λειτουργία.

Πώς αλλάζω από λειτουργία απαγωγής σε λειτουργία ανακύκλωσης;

Πρέπει να εγκαταστήσετε ένα φίλτρο ενεργού άνθρακα (πωλείται ξεχωριστά). Ακολουθήστε τις οδηγίες τοποθέτησης του φίλτρου στο εγχειρίδιο. Η λειτουργία ανακύκλωσης επιστρέφει τον καθαρισμένο αέρα στην κουζίνα.

Πόσο συχνά αλλάζω το φίλτρο ενεργού άνθρακα;

Υπό κανονική χρήση (1-2 ώρες την ημέρα), αλλάξτε το φίλτρο ενεργού άνθρακα περίπου μία φορά το χρόνο. Χρησιμοποιείτε μόνο γνήσια φίλτρα.

Πού βρίσκεται η πινακίδα σήμανσης;

Η πινακίδα σήμανσης βρίσκεται στο εσωτερικό του απορροφητήρα, προσβάσιμη μετά την αφαίρεση της σχάρας του φίλτρου. Σημειώστε τους αριθμούς για το τμήμα εξυπηρέτησης πελατών.

Τι κάνω αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία (ασφάλεια, διακόπτης κυκλώματος). Βεβαιωθείτε ότι οι λαμπτήρες είναι σωστά τοποθετημένοι. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την εξυπηρέτηση πελατών.

Πώς αποσυναρμολογώ τον απορροφητήρα για εντοιχισμό;

Αφαιρέστε τη σχάρα του φίλτρου, αποσυνδέστε την τροφοδοσία. Ξεβιδώστε τις βίδες στερέωσης. Αφαιρέστε τα ελατήρια στερέωσης μπροστά και πίσω, στη συνέχεια τραβήξτε τον απορροφητήρα από κάτω. Ακολουθήστε το εγχειρίδιο τοποθέτησης.

Ο απορροφητήρας κάνει θόρυβο, τι κάνω;

Ελέγξτε ότι το φίλτρο λίπους δεν είναι βουλωμένο. Βεβαιωθείτε ότι ο αγωγός απαγωγής δεν είναι φραγμένος. Εάν ο θόρυβος επιμένει, επικοινωνήστε με έναν ειδικό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D5855X0GB NEFF

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι ειδικές επιτρέπεται να εκτελούνται από τους ιδίους.

Αν πάθει ζημιά το προστατευτικό κάλυμμα της οικείας αυτής, πρέπει να αλλαχτεί από τον κατασκευαστή, την υπηρεσία τεχνικής υποστήριξης του πωλητή ή άλλο εξειδικευμένο πρόσωπο, ούτως ώστε να αποφεύγονται οι κίνδυνοι. Όταν γίνονται οικιακές εργασίες, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη. Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η σωστή λειτουργία της συσκευής πρέπει να διεξάγονται μόνο από τον ειδικό. Απορρίπτεται υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης). Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνο, όταν έχουν τοποθετηθεί καλά οι αντίστοιχες συσκευές. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρο λιπών. Οι καυστήρες ασφαλείας πρέπει να αντιμετωπίζονται σωστά, για να αποφεύγεται υπερφόρτωση των υπολοίπων συσκευών. Αυτή η συσκευή, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεγούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να τηγανίζονται μόνο υπό επίβλεψη.

Πριν την πρώτη χρήση

Μην παρασκευάζετε ποτέ φαγητά κάτω από τον απορροφητήρα κουζίνας.

Ο κίνδυνος να πάρει φωτιά το φίλτρο λιπών από τις αναφλεγόμενες φλόγες.

Οι σόμπες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη. Η λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.λ.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Καρβοξείδια βάσεις εστιών αερίου / Κουίνες αερίου

Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ 15 λεπτά) σε υψηλή θερμοκρασία, διαφορετικά υπάρχει κίνδυνος θάμβωσης σε περίπτωση εξάντλησης του περιβάλλοντος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει η ταυτόχρονη λειτουργία ρυθμιστή και εστιών αερίου να ρυθμιστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

Χειρισμός του απορροφητήρα κουζίνας

Οι απορροφητήρες κουζίνας μπορούν να απορροφήσουν πιο αποτελεσματικά τον αέρα: θέτοντας τον αέρα σε λειτουργία κατά την έναρξη του μαγειρέματος και θέτοντας τον αέρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από το πέρας του μαγειρέματος.

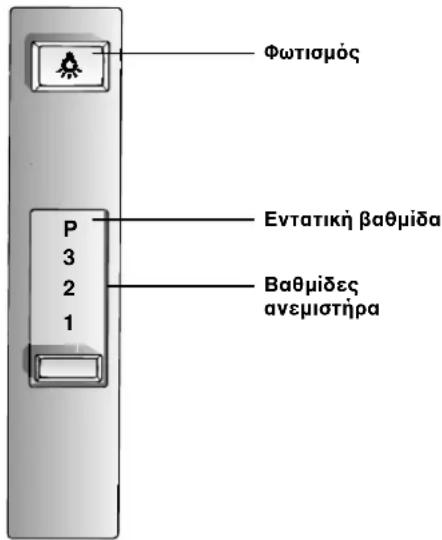

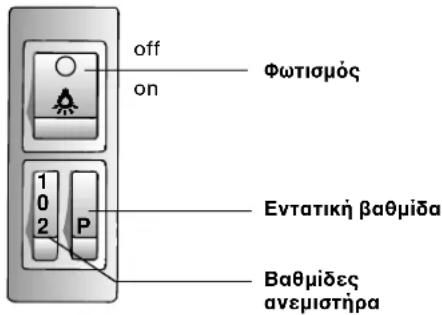

Τεχνικά χαρακτηριστικά των διαφόρων μοντέλων

Υπόδειξη: Ο πίνακας μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, επίσης και όταν προηγουμένως έχει τραβηχτεί το χέρι.

Την προσοχή των απαρών ουσιωδών τουαού νκουζίβας προορίζουν να χρησιμοποιούν διάφορα ιατρικά είδη.

Σε περίπτωση καθαρισμού του φίλτρου ΟΟ τόξερ, τοποθετείτε το φύλλο του φίλτρου για περισσότερες ώρες μέσα σε ζεστό διάλυμα σαπουνιού, μέχρις ότου μαλακώσουν οι ίνες. Κατόπιν βουρτσίζετε το φίλτρο, το ξεπλένετε καλά και το αφήνετε να στραγγίσει.

Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.

Επιβάλλεται η ομαλή λειτουργία της ουσίας.

Η ασφάλεια του πλαισίου του φίλτρου πρέπει να ακουμπάει αριστερά και δεξιά!

Σε απορροφητήρες με δύο κασέτες φίλτρων:

Προσοχή: Ο διακόπτης πρέπει να είναι οβηστός και να έχει κρυώσει.

1. Νιώστε το κομπρεσέρ ή το φίλτρο αέρος να κατευθύνεται προς τα μέσα και κατεβάστε το φίλτρο αέρος προς τα κάτω μόνο λίγο προς τα κλειστά. Αφαιρέστε το τραβώντας το προς το μέρος σας.

1. Καθαρίστε τα φίλτρα λίνου.
2. Επανατοποθετήστε τα καθαρισμένα φίλτρα λίνου.

Φίλτρο ενεργού άνθρακα

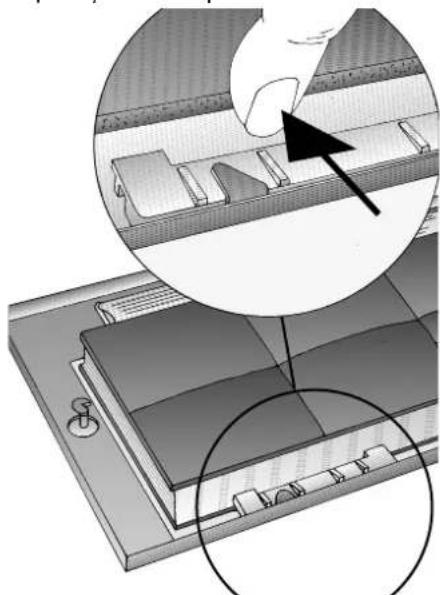

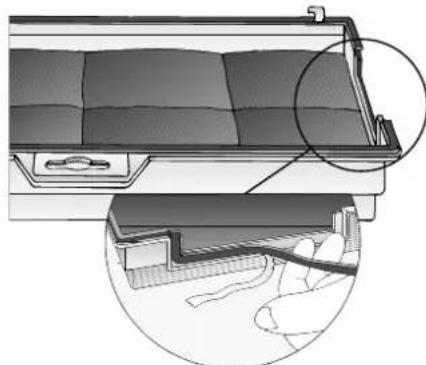

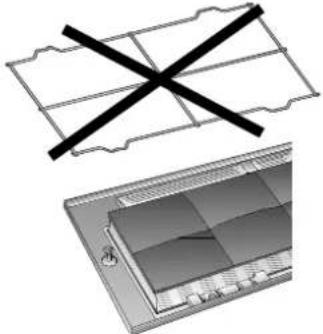

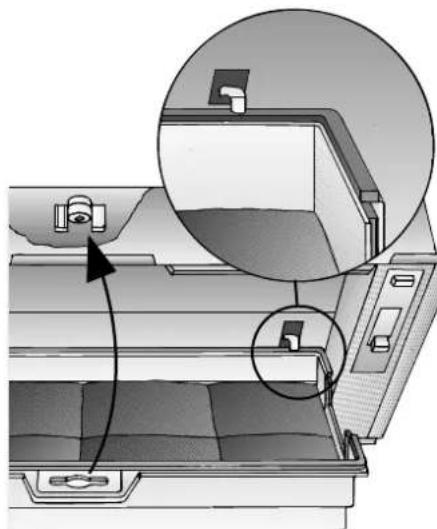

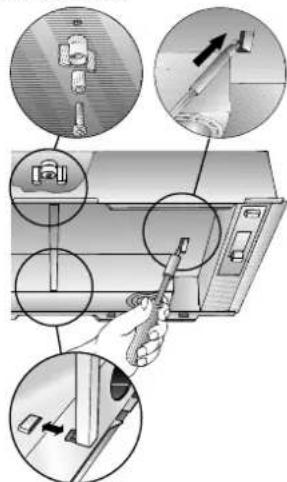

Απαίρεση και το θέτον του φίλτρου εύργου αφράκα σε απορροφητήρες με ένα φίλτρο από υλικό βάτας:

1. Αφαίρεση του φίλτρου, βλ. φίλτρο λίνου από υλικό βάτας. Το συμπιεσμένο πλέγμα δεν χρειάζεται πλέον κατά την τοποθέτηση του φίλτρου ενεργού άνθρακα.

1. Τοποθετήστε το πιάτο έργου ανάποδα επάνω στο πιάτο από υλικό βάσης και τοποθετήστε το.

1. Υπομονή του πλαισίου του φίλτρου: Βλ. φίλτρο λινών από υλικό βάτας.

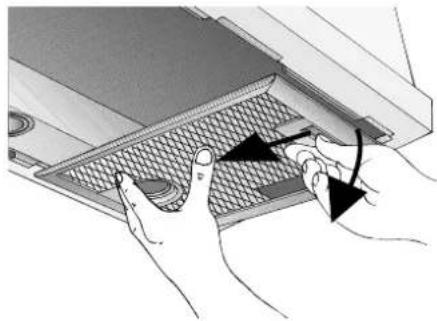

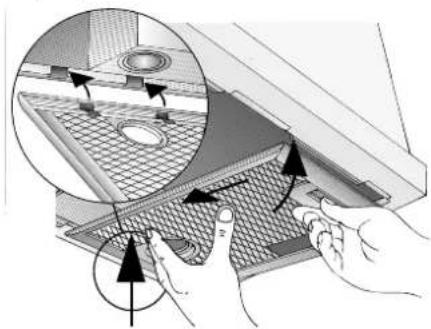

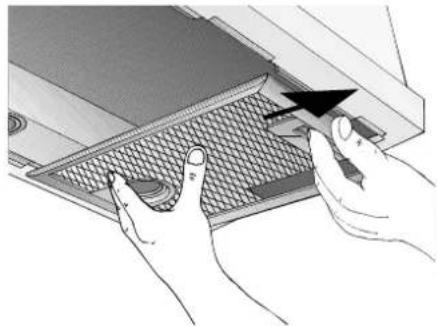

Σε απορροφητήρες με δύο κασέτες φίλτρων:

1. Αφαιρέστε την κασέτα του φίλτρου: Β. Μεταλλικό φίλτρο λίπους. 2. Νερώστε τη βίδα στην πεταλούδα και το χιτώνιο και στρέψτε τη βίδα στο κέντρο στον ενοιασμένο άξονα (απαραίτητο μόνο για την πρώτη τοποθέτηση). Η βίδα, το χιτώνιο και η πεταλούδα συνδέουν το φίλτρο ευρύχωρου αέρα. 3. Νιώστε εάν καταβαίνουν τα δύο άκρα στον ενοιασμένο άξονα προς τα μέσα. Αν υπάρχει διαχωριστική, πρέπει να την αφαιρέσετε.

1. Κολλάτε το φίλτρο ευρύχωρου αέρα στην εσωτερική στεγανωτική λωρίδα.

1. Τοποθετείτε το φίλτρο ευρύχωρου αέρα, το σπρώχνετε προς τα πάνω και το ασφαλίζετε με την πεταλούδα. Σε περίπτωση που έχετε αφαιρέσει τη διαχωριστική, πρέπει να την επανατοποθετήσετε.

1. Επανατοποθετείτε τις δύο κασέτες φίλτρων.

Αφαίρεση:

Η αφαίρεση γίνεται με την αντίστροφη σειρά.

Αλλαγή του φίλτρου ευρύχωρου αέρα: Για την κανονική λειτουργία (1 έως 2 ώρες την ημέρα) πρέπει να αλλάζετε το φίλτρο ευρύχωρου αέρα περίπου 1 φορά το χρόνο.

Το φίλτρο ευρύχωρου αέρα διατίθεται στα ειδικά καταστήματα (βλ. ειδικά έντυπα στην τελευταία σελίδα).

Χρησιμοποιείτε μόνο γνήσια φίλτρα. Έτσι διασφαλίζεται η απόδοση και η λειτουργία. Απόσυρση του παλιού φίλτρου ευρύχωρου αέρα:

Τα φίλτρα ευρύχωρου αέρα δεν περιέχουν επιβλαβείς ουσίες. Αυτά μπορούν να απορρίπτονται ως οικιακά απορρίμματα.

Να θέτετε τον απορροφητήρα εκτός λειτουργίας και φροντίστε να μην επικρατεί σ' αυτόν ηλεκτρική τάση τραβώντας το φις από την πρίζα του δικτύου ή θέτοντάς τον εκτός λειτουργίας ή διαχωριστική διάταξη που τοποθετήθηκε κατά την εγκατάσταση.

Κατά την αλλαγή των φίλτρων (βλ. οδηγίες παράγραφο "Φίλτρα και συντήρηση") καθαρίζετε το εσωτερικό τους με ένα υγρό πανί για να αποφύγετε τον κίνδυνο πυρκαγιάς και διατηρείται η απόδοση της συσκευής. Για τον καθαρισμό του απορροφητήρα χρησιμοποιείτε ήπιο διάλυμα απορρυπαντικού ή απορρυπαντικό σπρέι. Σε περίπτωση πιο δύσκολων (πλαστικών) ρύπων χρησιμοποιείτε μέσα καθαρισμού παραθύρων. Μην ψεκάζετε τους εσωτερικούς χώρους, αλλά τους βρέχετε με ένα πανί. Μην χρησιμοποιείτε διαβρωτικά ή λειαντικά καθαριστικά.

Προσοχή: Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού και με μαλακό, βρεγμένο πανί.

Βερνίκια, αλουμίνιο και πλαστικές επιφάνειες:

Μην χρησιμοποιείτε διαβρωτικά μέσα ή φουγάρα που χαράζουν. Μην χρησιμοποιείτε οξυγόνο. Μην ψεκάζετε με ατμό ή εύφλεκτα απορρυπαντικά που περιέχουν αέρια. Υπόδειξη: Για τις παραπάνω εργασίες χρησιμοποιείτε ακουστικά (ακουστικά), διότι ταιριάζουν να ακουστούν σημεία. Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε ανοιχτή φλόγα.

Αλλαγή των λαμπτήρων

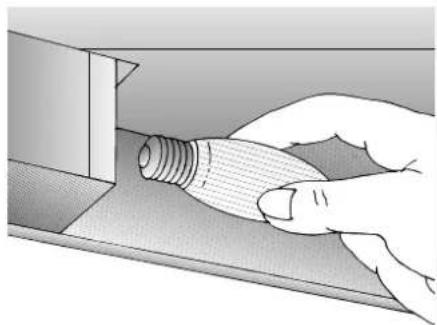

Κοινοί λαμπτήρες:

1. Θέτετε τον απορροφητήρα εκτός λειτουργίας και τον αποσυνδέετε από το δίκτυο του ρεύματος τραβώντας το φις ή την πρίζα απενεργοποιώντας τη διάταξη απομόνωσης του απορροφητήρα που έχει προβλεφθεί από πλευράς εγκατάστασης.
2. Αφαιρείτε το πλέγμα του φίλτρου:

Βλ. φίλτρο λιπών από υλικό βαμβάκι. 3. Αλλάζετε τον λαμπτήρα (κοινός λαμπτήρας πρακτάλεως του εμπορίου, το πολύ 40 Watt, βάση Ε 14).

1. Συναρμολόγηση του πλαισίου του φίλτρου:

Βλ. φίλτρο λιπών από υλικό βαμβάκι.

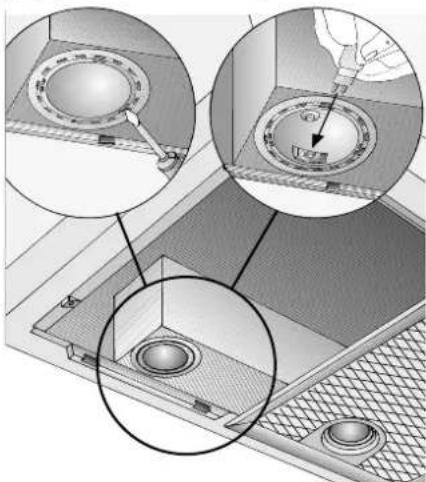

Λαμπτήρες αλογόνου:

1. Θέτετε τον απορροφητήρα εκτός λειτουργίας και τον απομονώνετε από το δίκτυο του ρεύματος τραβώντας το φις ή την πρίζα απενεργοποιώντας τη διάταξη απομόνωσης του απορροφητήρα που έχει προβλεφθεί από πλευράς εγκατάστασης. Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά τη λειτουργία. Κίνδυνος εγκαυμάτων! Περιμένετε να κρυώσουν και πριν την αντικατάσταση βεβαιωθείτε ότι η συσκευή είναι εκτός λειτουργίας. 2. Αφαιρείτε τον δακτύλιο του λαμπτήρα με κατάλληλο αντικείμενο.
2. Αλλάζετε τον λαμπτήρα αλογόνου (κοινός λαμπτήρας αλογόνου του εμπορίου, 12 Volt, το πολύ 40 Watt, βάση G4).

Προσοχή: Να μη βραχεί ο λαμπτήρας. Για να αφαιρέσετε τον λαμπτήρα, χρησιμοποιείτε ένα καθαρό πανί.

1. Ανακουμπώνετε τον δακτύλιο του λαμπτήρα.
2. Αποκαταστήστε την τροφοδοσία του ρεύματος, βάζοντας το φις στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπόδειξη: Αν ο φωτισμός δεν λειτουργεί, ελέγξτε μήπως δεν έχουν τοποθετηθεί σωστά οι λαμπτήρες.

Blaβεc

Επειδή δεν υπάρχουν ανταλλακτικά για τον βλαβερό, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. τον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την αναπαραγγελία, να ορίσετε τους εξής αριθμούς:

Αριθμός

F

Αναγράψτε τους αριθμούς στα πράσινα σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εξωτερικό χώρο του απορροφητήρα και πρέπει να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

Οδηγίες τοποθέτησης: Σημειώσεις υποδείξεις

Παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόρριψη τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναχρησιμοποιηθούν πολύτιμες πρώτες ύλες. Πριν απορρίψετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν. Παρακαλούμε συμβάλετε και εσείς στην προστασία του περιβάλλοντος και απορρίψτε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους ειδικούς τρόπους απόρριψης παρασκευάσματος, να ζητήσετε πληροφορίες από το τοπικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από την Τοπική ή Κοινοτική Αρχή της περιοχής σας.

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόρριψη τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναχρησιμοποιηθούν πολύτιμες πρώτες ύλες. Πριν απορρίψετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν. Παρακαλούμε συμβάλετε και εσείς στην προστασία του περιβάλλοντος και απορρίψτε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους ειδικούς τρόπους απόρριψης παρασκευάσματος, να ζητήσετε πληροφορίες από το τοπικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από την Τοπική ή Κοινοτική Αρχή της περιοχής σας.

Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απόρριψης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

Ο απορροφητήρας κουζίνας πρέπει να τοποθετηθεί πάντοτε πάνω από το κέντρο της εστίας.

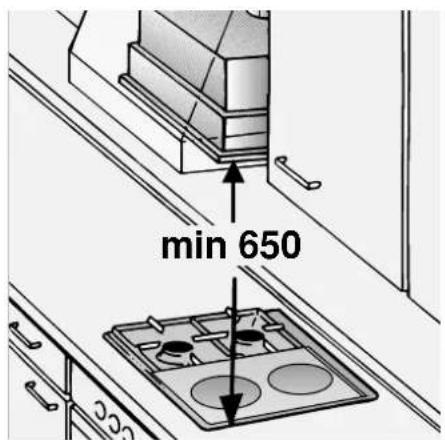

Ελάχιστη απόσταση εγκατάστασης μεταξύ της ηλεκτρικής κουζίνας και της κάτω ακμής του απορροφητήρα: 650 mm.

Η απόσταση από εστίες σωτίες για στερεά καύσιμα, από τις οποίες μπορεί να προκύψουν σπινθήρες (π.χ. από ξύλα) ή τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνο, αν η εστία φωτιάς καλύπτεται με κλειστό το κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και καλοριφέρ εστίες με μαγειρεία αερίου.

Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες, τόσο μεγαλύτερη είναι η πιθανότητα να σχηματιστούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από ατμούς που ανεβαίνουν προς τα πάνω.

Επιπλέον υποδείξεις για συσκευές μαγειρείας αερίου:

Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται ισχύουσες εθνικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνο στην πλευρά του δωματίου με υψηλό εξαερισμό ή ο συμπληρωματικός. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm. Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της άνω ακμής των σκευών και της κάτω ακμής του απορροφητήρα: 650 mm.

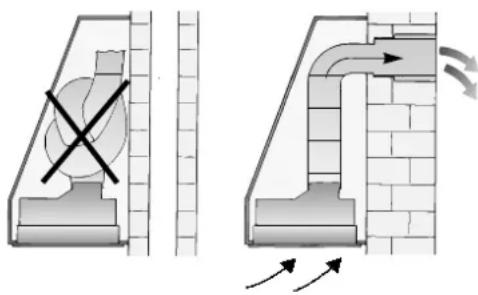

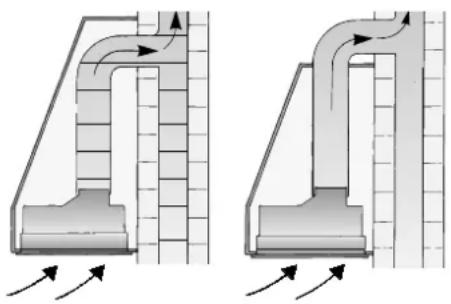

Λειτουργία απορρόφησης ακαθάρτου αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω καπναγωγού προς τα πάνω ή κατανάγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου. Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται σε καπνοδόχο που βρίσκεται σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια, ούτε σε άξονα, ο οποίος χρησιμεύει για τον εξαερισμό χώρων εστίας. Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έδρα καπνού ή καυσαερίων, οι οποίοι βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου ευθύνης καπνοδόχου και πιάτων.

Κατά τη λειτουργία απορρόφησης ακαθάρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων καύσης, των οποίων κάποιος πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές εξαερισμού με αέριο, πετρέλαιο ή κάρβουνο, εξαεριωτήρες, συσκευές εξαερισμού νερού) πρέπει να λαμβάνονται μέτρα πρόληψης επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες καύσης. Ακίνδυνη λειτουργία είναι δυνατή μόνο, όταν η υποπίεση στο χώρο εστίας δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν τα ανοίγματα δεν κλείνουν, π.χ. πόρτες, παράθυρα, ανοίγματα τοίχου εισόδου και εξόδου αέρα ή άλλων τεχνικών μέτρων, όπως αεραγωγοί παροχής αέρα κ.τ.λ., είναι δυνατή η κατάλληλη είσοδος του αέρα καύσης. Μόνο μέσω ανοίγματος τοίχου εισόδου/ εξόδου αέρα δεν εξασφαλίζεται η προμήθεια της απαραίτητης ποσότητας.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε το άνοιγμα μαγειρικής της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου, δικαιούται εφαρμογή σακόνας ανούς. Για την απομάκρυνση του ακαθάρτου αέρα πρέπει να τηρούνται οι τοπικοί κανονισμοί.

Η ανάκτηση αέρα χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με ενεργό άνθρακα, - η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Επείπερ ουκ άπτοιτο της εαυτού εσωτερικού τοίχου, πεπειραμένη χαμοσοιείται λίω εντός τοίχου μου τινά εκκοκονικού τύπου.

Σύνδεση 1η του ανεμιστήρα οροφής και του πλαισίου εντός του μηχανικού τύπου:

Με εύκαμπτο σωλήνα ή άλλο σωλήνα, κατάλληλο για την απορρόφηση ακάθαρτου αέρα.

Κατά την εισαγωγή ανακυκλωμένου αέρα, δεν πρέπει να τοποθετείται στον αεραγωγό εισαγωγής και να λαμβάνει αέρα, να μην υπερβαίνει τον όγκο ή το πάτωμα εντός του χώρου. Σε περίπτωση που ο ανακυκλωμένος αέρας δεν εισέρχεται στον όγκο της οικίας, μπορείτε να τον προσθέσετε ή να τον αφαιρέσετε από τα ειδικά καταστήματα (βλ. ειδικά εργαλεία στην τελευταία σελίδα).

Τοποθέτηση του καναλιού απαγωγής αέρα

Οι δύο νέοι οδηγοί οδηγούν το όχημα με αέρα προς τα κάτω, κλείνοντας τις οπές της οθόνης του οχήματος για την απομάκρυνση του ακάθαρτου αέρα ή την εισαγωγή του έξω αέρα.

Πρέπει να προσέξετε να μη διορθώσετε τα χαραγμένα στοιχεία στην επιγραφή.

Πιθανές αποδόσεις του απαγωγέα οροφής:

Κυλινδρικός σωλήνας: Σύνδεση:

Κοντούς εύκαμπτους σωλήνες απαγωγής ακάθαρτου αέρα. Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις. Κατά το δυνατόν σωλήνες μεγάλης διαμέτρου (ως συνήθως διάμετρο 150 mm) και μεγάλες γωνιακές συνδέσεις σωλήνων.

Παράταση με έναν κινητήρα: εσωτερική διάμετρος τουλάχιστον 120 mm. Παράταση με δύο κινητήρες: εσωτερική διάμετρος τουλάχιστον 150 mm.

Οι άκρες των σωλήνων πρέπει να έχουν εσωτερική διάμετρο 10 mm ή αυτή κυλινδρικών σωλήνων εσωτερικής διαμέτρου 120/150 mm. Διάμετρος 120 mm περίπου 113 cm, διάμετρος 150 mm περίπου 177 cm. Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: τοποθετείτε στεγανοποιητικές λωρίδες. Κατά τη λειτουργία απαγωγής ακάθαρτου αέρα, τοποθετείτε για την επαρκή εισαγωγή αέρα.

Σύνδεση σωλήνα

Απαγωγείς με εισαγωγή αέρα 120 mm:

Διάμετρος σωλήνα αναγωγής: 100 mm.

Βιδώστε το τεμάχιο αναγωγής (βλ. Ειδικά Εαρτήματα στην τελευταία σελίδα) στη σύνδεση του σώματος απορροφητήρα αέρα και στερεώστε αυτό το σώμα απορροφητήρα αέρα.

Διάμετρος σωλήνα αναγωγής: 120 mm.

Βιδώστε τον σωλήνα απορροφητήρα ακαθάρτου αέρα απευθείας στη σύνδεση του σωλήνα απορροφητήρα ακαθάρτου αέρα.

Απορροφητήρας εξ εδώ ακαθάρτου αέρα Ø 150 mm:

Διάμετρος σωλήνα αναγωγής: 120 mm.

Βιδώστε το τεμάχιο αναγωγής (βλ. Ειδικά Εαρτήματα στην τελευταία σελίδα) στην έξοδο ακαθάρτου αέρα. Στερεώστε τον σωλήνα αναγωγής στο τεμάχιο αναγωγής.

Διάμετρος σωλήνα αναγωγής: 150 mm.

Βιδώστε τον σωλήνα απορροφητήρα ακαθάρτου αέρα απευθείας στη σύνδεση του σωλήνα απορροφητήρα ακαθάρτου αέρα. Αν έχει τόπο η μη κανελή συναρμολόγησης αέρα, ελέγξτε τη λειτουργία του.

Απορροφητήρες με εργοστασιακή έξοδο

αέρα:

Βιδώστε την εισαγωγή στη σύνδεση του σωλήνα απορροφητήρα ακαθάρτου αέρα πάνω από την έξοδο αέρα.

Λειτουργία ανακύκλωσης αέρα

Ο αέρας, ο οποίος καθαρίζεται από ένα ειδικό φίλτρο ενεργού άνθρακα, οδηγείται και στο δωμάτιο. Στη λειτουργία ανακύκλωσης αέρα πρέπει να ασφαλίσει το άνοιγμα

Εκροής αέρα με προστατευτικό πέλμα (βλ. Ειδικά Εαρτήματα στην τελευταία σελίδα), για να αποφεύγονται ενδεχόμενοι μηχανικοί ή ηλεκτρικοί κίνδυνοι.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας πρέπει να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος σύμφωνα με τις ισχύουσες προδιαγραφές. Η πρίζα πρέπει να εγκατασταθεί σε προσιτή θέση κοντά στον απορροφητήρα. Αν μετά την τοποθέτηση του απορροφητήρα η πρίζα δεν είναι προσιτή, πρέπει να εγκατασταθεί μια διάταξη αποσύνδεσης. Οι διατάξεις αποσύνδεσης ισχύουν διακόπτες με διάκενο επαφής τουλάχιστον 3 mm και διακόπτες όλους τους πόλους. Σ' αυτές ανήκουν οι κοντές LS και στρατιωτικές διατάξεις.

Σε περίπτωση επισκευής πρέπει γενικά να αποσυνδέεται η συσκευή από το ρεύμα.

Οι επισκευές πρέπει να γίνονται μόνο από εξειδικευμένο προσωπικό.

Σε περίπτωση που στο προσωπικό καλώδιο της συσκευής αυτής υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης ή από ανάλογο εξουσιοδοτημένο προσωπικό, για να αποφεύγονται κίνδυνοι.

Από τη συσκευή αυτή μπορούν να προκύψουν σοβαροί κίνδυνοι για τον χρήστη.

Μήκος του προσωπικού καλωδίου: 1,20 m.

Ηλεκτρολογικά χαρακτηριστικά:

Αυτά βρίσκονται στην πινακίδα τύπου, η οποία φαίνεται μετά την αφαίρεση του καλύμματος του φίλτρου, στον εσωτερικό χώρο της συσκευής.

Μην βάζετε τα χέρια σας στην εξάτμιση ακροφυσίου.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

Τοποθέτηση

Ο απορροφητήρας είναι ιδιαίτερα κατάλληλος για τοποθέτηση σε κάβα και καλάθια.

Την ιδανική απορρόφηση (ιδιαίτερα σημαντικές περιπτώσεις τοποθέτησης της ηλεκτρικής κουζίνας στο κέντρο του δωματίου):

Ο απορροφητήρας πρέπει να τοποθετηθεί όσο το δυνατόν πλησιέστερα στο εστιακό σημείο. Τα περιβάλλοντα εστία πρέπει να καλύπτουν ολόκληρη την επιφάνεια της βάσης ή του τοίχου.

Τοποθετώντας την πρέσα ανάλογα με την πραγματική ανάγκη να υπάρχουν τα ακόλουθα ανοίγματα:

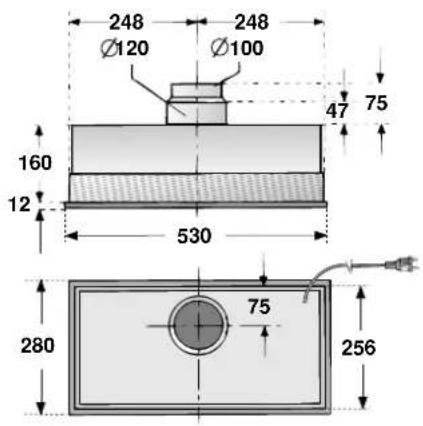

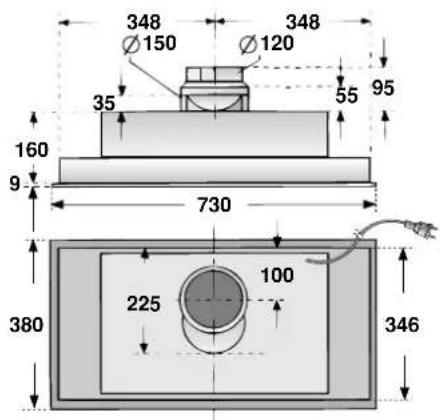

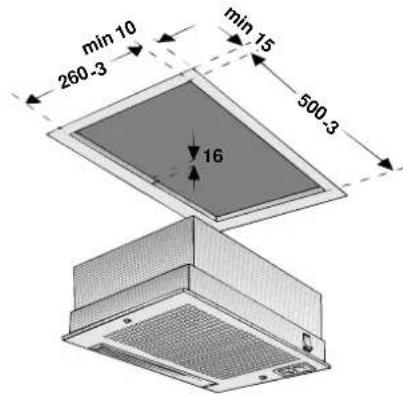

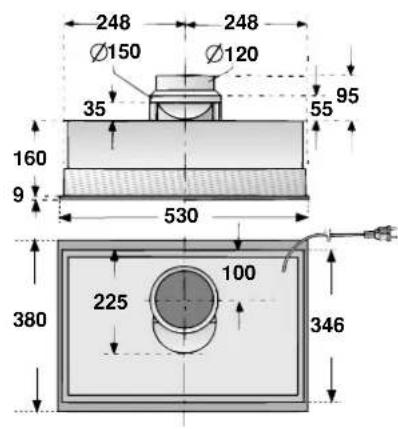

Απορροφητήρας με πλευρική έξοδο, 53 cm πλάτος, με 1 κινητήρα:

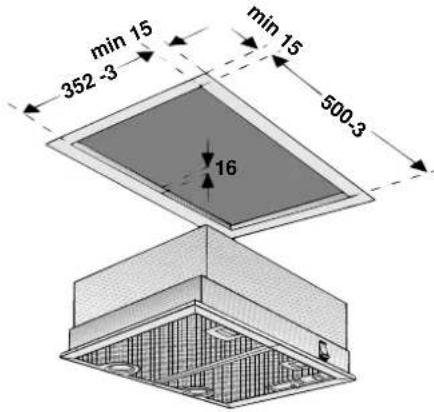

Απορροφητήρας με συρταρωτό διάκοσμο, 53 cm πλάτος, με 1 και 2 κινητήρες:

Τοποθέτηση

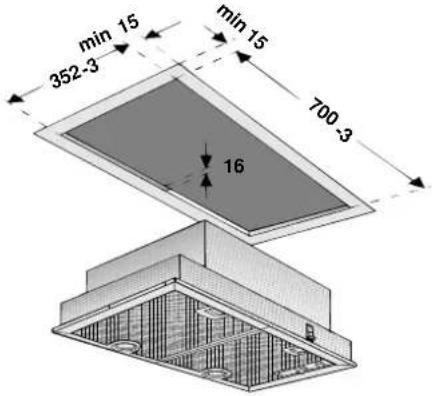

Απορροφητήρας με συρταρωτό διάκοσμο, 73 cm πλάτος, με 1 και 2 κινητήρες:

1. Αφαίρεση του πλέγματος του φίλτρου (βλ. οδηγίες χρήσης).
2. Κάντε την ηλεκτρική σύνδεση.
3. Τοποθετήστε τον απορροφητήρα πάνω από το άνοιγμα τοποθέτησης έτσι ώστε να κουμπώσει εμπρός και πίσω το βοήθημα τοποθέτησης.

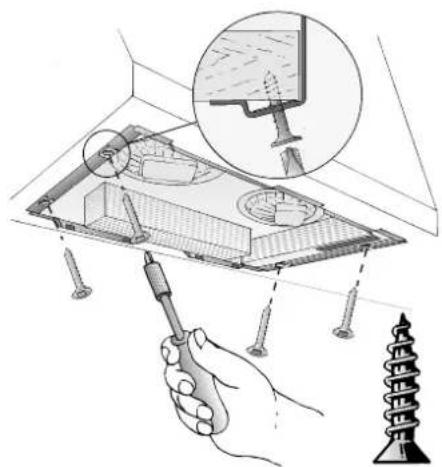

4. Βιδώστε τον απορροφητήρα.

1. Τοποθετήστε το πλέγμα του φίλτρου και αφαιρέστε το (βλ. οδηγίες χρήσης).

Βάρος σε kg:

Παραλαγή	Πλάτος	Ακάθ. aέρας	Αγακ. aέρας
με 1 κινητίρα πανκτροδιακόπης	53 cm	5,0 6	3
με 1 κινητίρα συρατωτός διακόπης	53 cm	9,5	10,7
με 1 κινητίρα συρατωτός διακόπης	73 cm	10,3	11,6
με 2 κινητίρες συρατωτός διακόπης	53 cm	8,3	9,5
με 2 κινητίρες συρατωτός διακόπης	73 cm	8,7	9,9

Τηρούμε το δικαίωμα αλλαγών από πλευράς κατασκευής για τα πάσης τεχνικής εξέλιξης.

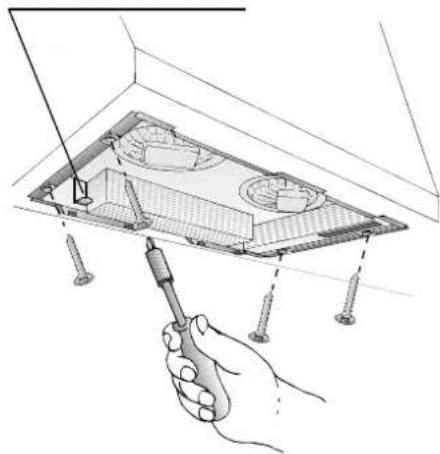

Αφαιρέστε

1. Αυτοί είναι οι βίδες. 2. Κρατήστε τον απορροφητήρα από κάτω, τραβήξτε τον εμπρός και πίσω από τα ελάσματα τοποθέτησης.

Ελάσματα τοποθέτησης

1. Βγάλε το ανόητο πρόγραμμα, τράβηξέ το κατά.

	Z 5154X0
	Z 5155X0
	461423
	481051
	095660
