D5855X0GB - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Neff
Modell	D5855X0GB
Betriebsart	Abluft oder Umluft (mit optionalem Aktivkohlefilter)
Fettfiltertyp	Filz oder Metall je nach Version
Aktivkohlefilter	Optional, etwa einmal jährlich wechseln
Beleuchtung	Halogenlampen (12 V, max. 20 W, Sockel G4) oder E14-Lampen (max. 40 W)
Breite	53 cm (je nach Version, auch in 73 cm erhältlich)
Gewicht	Von 5,0 bis 11,6 kg je nach Version
Stromversorgung	Netz 220-240 V, 50 Hz
Netzkabel	1,20 m
Luftauslassdurchmesser	120 mm oder 150 mm je nach Version
Mindestabstand über einem Elektroherd	650 mm
Mindestabstand über einem Gaskochfeld	650 mm
Material	Lackierter Stahl, Aluminium, Kunststoff
Reinigung	Heißes Wasser und mildes Spülmittel, keine Scheuermittel verwenden
Austausch Metallfettfilter	Reinigung alle 8 bis 10 Wochen
Austausch Filzfettfilter	Austausch alle 8 bis 10 Wochen
Bedienungsart	Kippschalter oder Schieberegler je nach Version
Sicherheit	Nicht ohne Fettfilter verwenden; vor Wartung ausschalten
Mitgeliefertes Zubehör	Fettfilter, Luftmanschette, Rückstauklappe (je nach Version)

Häufig gestellte Fragen - D5855X0GB NEFF

Wie reinigt man die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Seifenwasser gereinigt werden. Bei Filzfiltern müssen sie ausgetauscht werden. Verwenden Sie die Dunstabzugshaube niemals ohne Fettfilter.

Wie tauscht man die Lampen aus?

Ziehen Sie den Netzstecker der Haube. Entfernen Sie den Filterrahmen. Ersetzen Sie die defekte Lampe durch eine Lampe mit max. 40 W (Sockel E14) oder eine Halogenlampe 12 V, max. 20 W (Sockel G4). Verwenden Sie ein sauberes Tuch, um die Halogenlampe anzufassen.

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Bei einem Elektro- oder Gasherd beträgt der Mindestabstand 650 mm. Bei einem Festbrennstoffherd ist ein geschlossener Deckel erforderlich.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, verwenden Sie die Dunstabzugshaube niemals ohne Fettfilter. Dies stellt eine Brandgefahr dar und beeinträchtigt die Funktion.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Sie müssen einen Aktivkohlefilter (separat erhältlich) einbauen. Befolgen Sie die Montageanleitung in der Bedienungsanleitung. Im Umluftbetrieb wird die gereinigte Luft in die Küche zurückgeführt.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Bei normalem Gebrauch (1-2 Stunden pro Tag) wechseln Sie den Aktivkohlefilter etwa einmal jährlich. Verwenden Sie nur Originalfilter.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich im Inneren der Haube, zugänglich nach Entfernen des Filtergitters. Notieren Sie die Nummern für den Kundendienst.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zunächst die Stromversorgung (Sicherung, Schutzschalter). Prüfen Sie, ob die Lampen richtig eingesetzt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie baue ich die Dunstabzugshaube für den Einbau aus?

Entfernen Sie das Filtergitter, trennen Sie die Stromversorgung. Lösen Sie die Befestigungsschrauben. Entfernen Sie die vorderen und hinteren Montagefedern und entnehmen Sie die Haube von unten. Befolgen Sie die Montageanleitung.

Die Dunstabzugshaube macht Geräusche, was tun?

Überprüfen Sie, ob der Fettfilter verschmutzt ist. Stellen Sie sicher, dass der Abluftkanal nicht verstopft ist. Wenn das Geräusch anhält, wenden Sie sich an einen Fachmann.

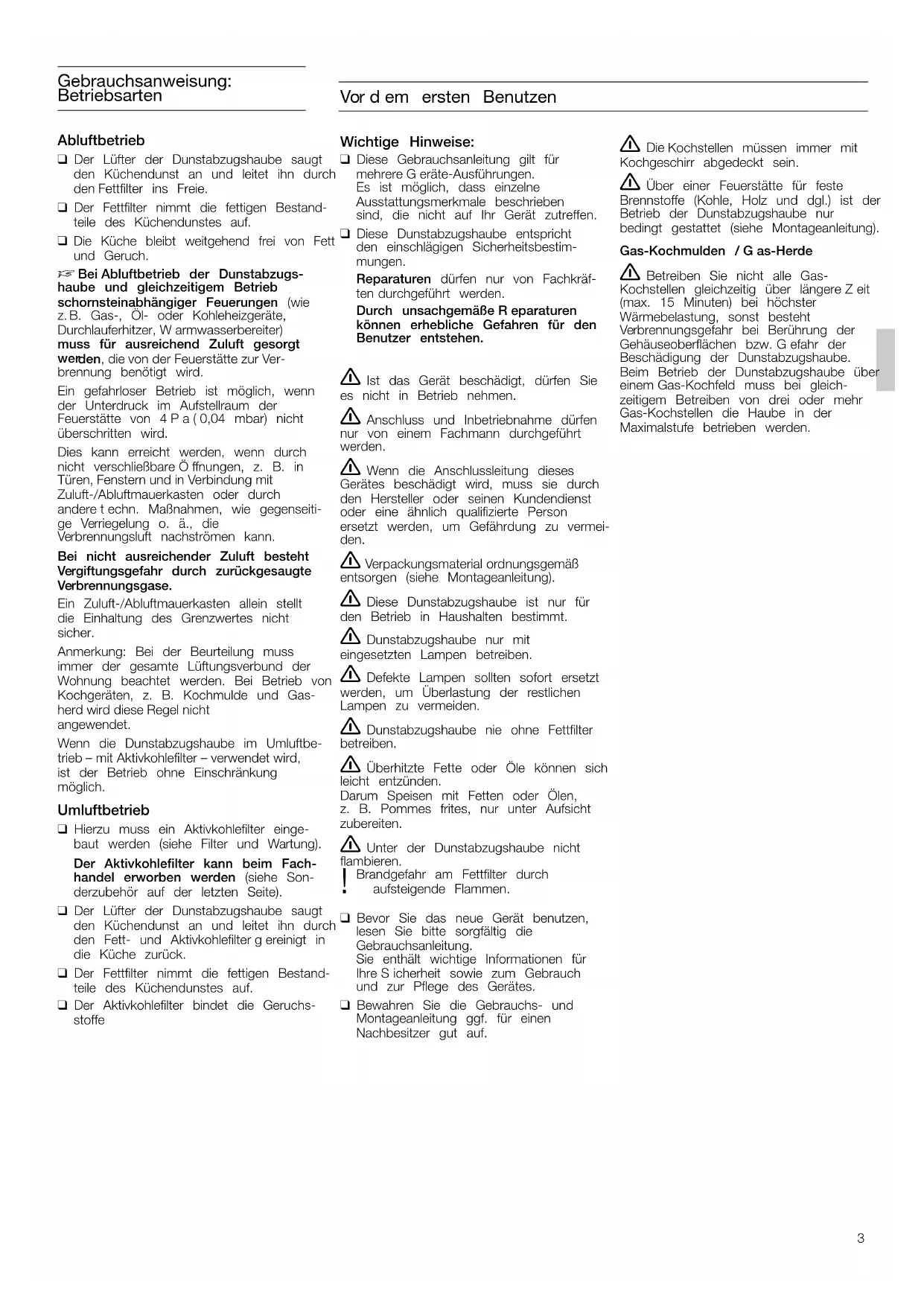

BEDIENUNGSANLEITUNG D5855X0GB NEFF

Gebrauchs- und Montageanweisung

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z.B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkästen oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Der Aktivkohlefilter kann beim Fachhandel erworben werden (siehe Sonderzubehör auf der letzten Seite).

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf. Der Aktivkohlefilter bindet die Geruchsstoffe.

Wichtige Hinweise:

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

Filter und Wartung

Δ Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten des Lüfters bei Kochbeginn

Ausschalten des Lüfters erst einige Minuten nach Kochende.

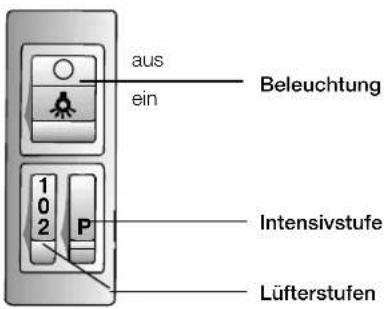

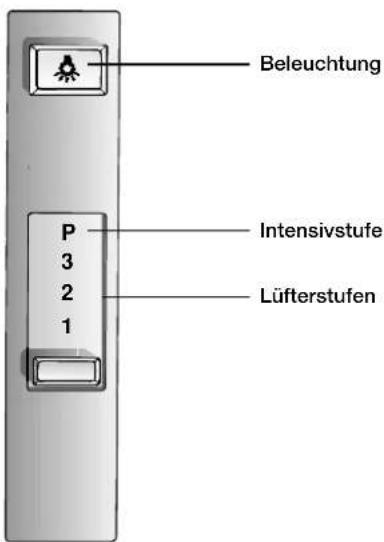

Bedienelemente der verschiedenen Modelle

Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes können verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter

Die Filteratte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden.

Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt.

Nur Originalfilter verwenden.

Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Biomüll entsorgt werden.

Metall-Fettfilter

Die Filtermatten bestehen aus unbrennbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Den Metallfettfilter rechtzeitig reinigen.

Reinigen der Metallfettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.

Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, Filtermatten in heißer Spüllauge mehrere Stunden einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

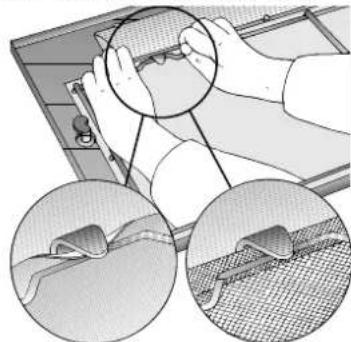

Aus- und Einbau des Fettfilters Bei Dunstabzugshauben mit einer Filteratte:

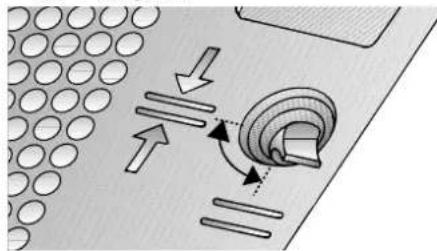

1. Drehen Sie die Griffe links und rechts am Filtergitter.

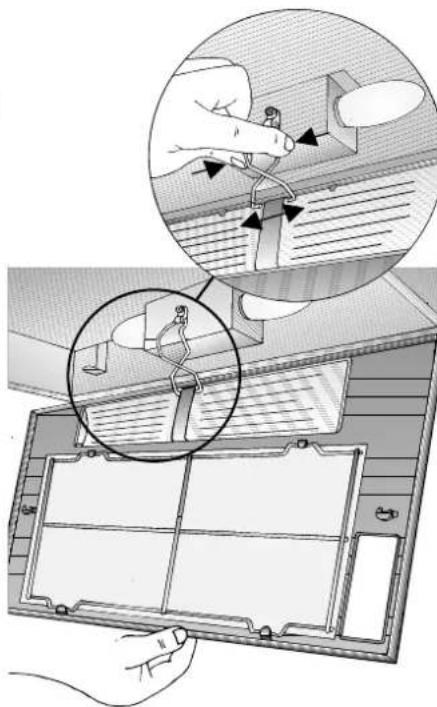

1. Drücken Sie die Sicherungsfeder und nehmen Sie den Filterrahmen ab.

1. Entfernen Sie das Drahtgitter und tauschen Sie die Filtermatte aus.

1. Montieren Sie den Filterrahmen in umgekehrter Reihenfolge.

Die Sicherungsfeder wieder einhängen.

Die Verriegelung des Filterrahmens muss links und rechts einrasten!

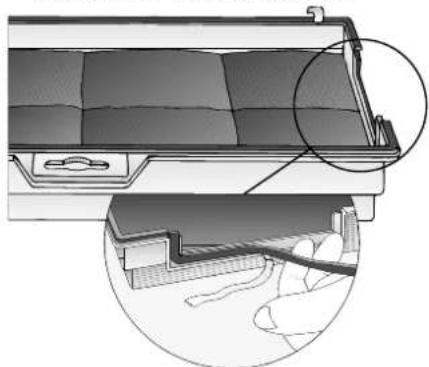

Bei Dunstabzugshauben mit zwei Filterkassetten:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

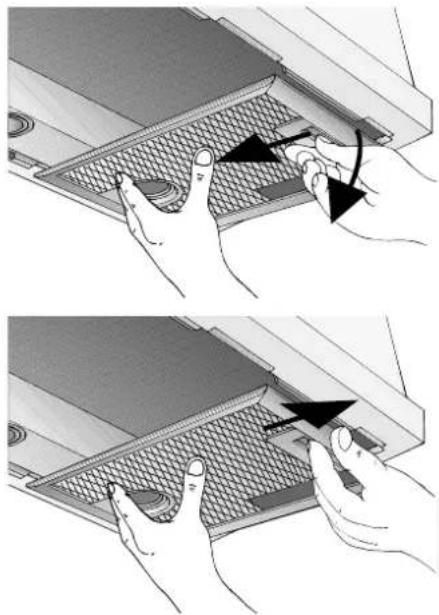

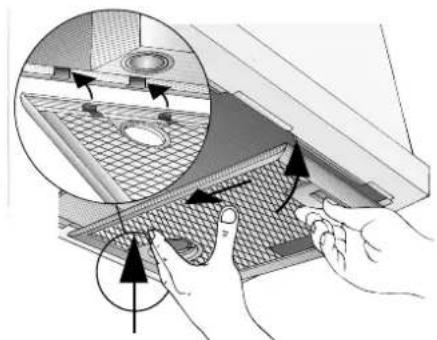

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie den Fettfilter zuerst nur leicht nach unten. Lösen Sie ihn, indem Sie ihn zu sich herziehen.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

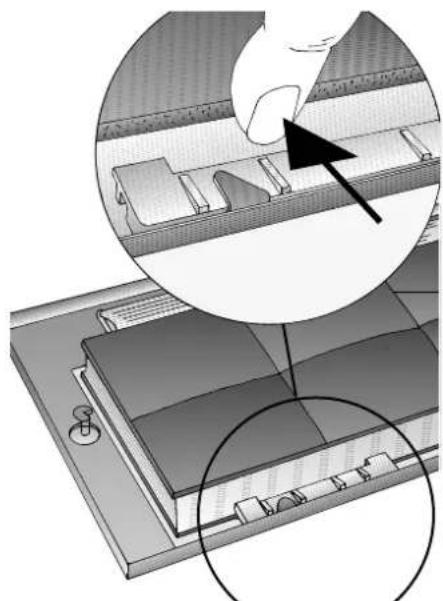

Aus- und Einbau des Aktivkohlefilters

Bei Dunstabzugshauben mit einer Filteratte:

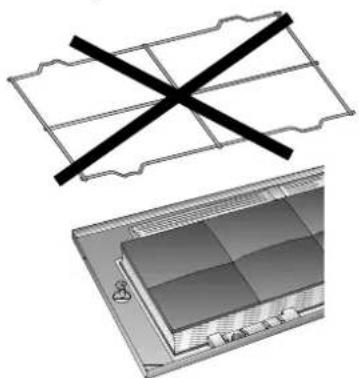

1. Ausbau des Filters siehe Fettfilter. Das Drahtgitter wird beim Einbau eines Aktivkohlefilters nicht mehr benötigt.

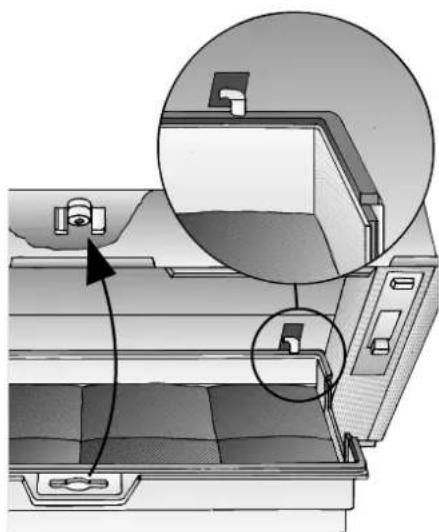

1. Legen Sie den Aktivkohlefilter auf die Filteratte und klemmen Sie ihn ein.

1. Montieren des Filterrahmens. Siehe Fettfilter.

Bei Dunstabzugshauben mit zwei Filterkassetten:

1. Nehmen Sie die Filterkassetten ab. ■ Siehe Fettfilter.

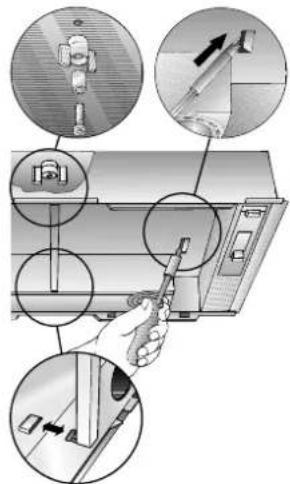

2. Stecken Sie die Schraube durch die Flügelmutter und die Hülse und drehen Sie die Schraube in der Mitte in den Zwischenboden ein (nur beim ersten Einbau erforderlich). Schraube, Hülse und Flügelmutter liegen dem Aktivkohlefilter bei.
3. Drücken Sie mit einem Schraubendreher die beiden Laschen am Zwischenboden nach innen ein. Ist eine Distanzschiene eingebaut, müssen Sie diese entfernen.

1. Kleben Sie den Aktivkohlefilter mit dem beiliegenden Dichtstreifen ab.

1. Setzen Sie den Aktivkohlefilter hinten ein, klappen Sie ihn hoch und verriegeln Sie ihn in der Mitte mit der Flügelmutter. Wurde die Distanzschiene entfernt, müssen Sie diese wieder einsetzen.

Aktivkohlefilter

6. Setzen Sie die zwei Filterkassetten wieder ein.

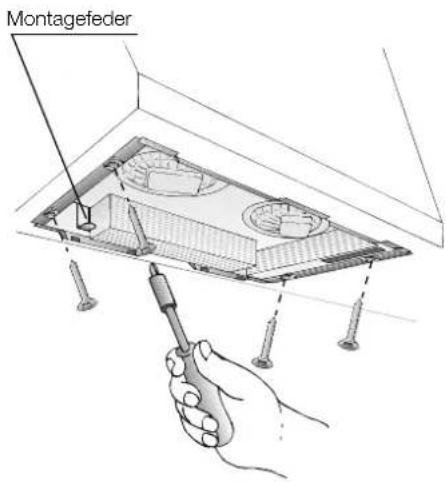

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör auf der letzten Seite).

Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.

Bei Wechsel des Fettfilters (siehe Filter und Wartung) die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. Bei stärkerer (älterer) Verschmutzung Fensterputzmittel verwenden. Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. Keine Scheuermittel verwenden.

Achtung: Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Lackierte-, Aluminium- und Kunststoffoberflächen:

Keine scheuernden Mittel oder kratzende Schwämme verwenden. Keine trockenen Tücher verwenden. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.
2. Nehmen Sie den Filterrahmen ab. ■ Siehe Fettfilter.

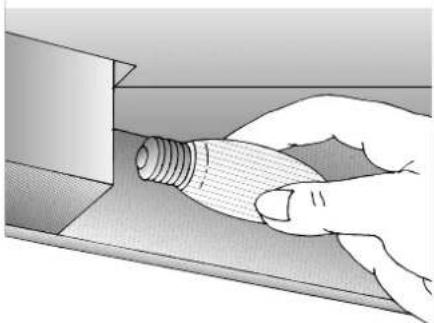

3. Tauschen Sie die Lampe aus. (Handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

4. Montieren des Filterrahmens. □ Siehe Fettfilter.

Reinigen und Pflegen

Montageanweisung: Wichtige Hinweise

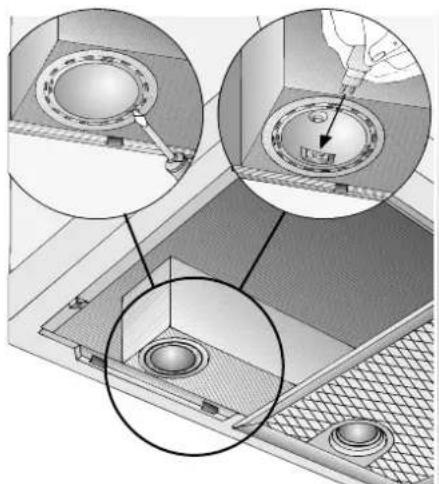

Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus. (Handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Socket G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der installationsseitig vorgesehenen Trennvorrichtung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro-Kochstellen und Unterkante der Dunstabzugshaube: 650 mm. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

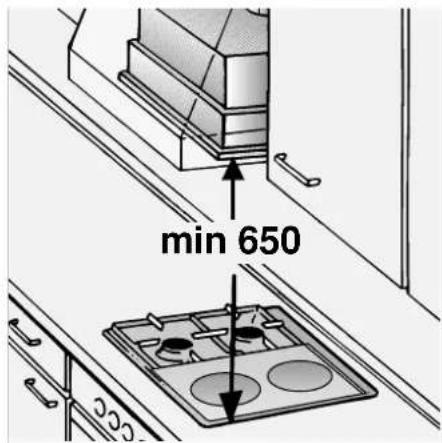

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm.

Störungen

Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst verständigen. (siehe Kundendienststellenverzeichnis) Bei Anruf bitte angeben:

E-Nr. F D

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme des Filtergitters, im Innenraum des Gerätes zu finden.

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. (siehe Sonderzubehör auf der letzten Seite).

Montieren der Rückstauklappe

Die beiden Zapfen der Rückstauklappe in die Löcher am Luftstutzen bzw. am Luftaustritt einrasten. Vor dem Montieren beachten, dass die Beschriftung bzw. Prägung außen ist.

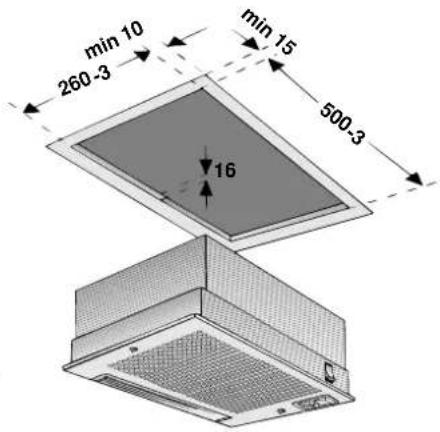

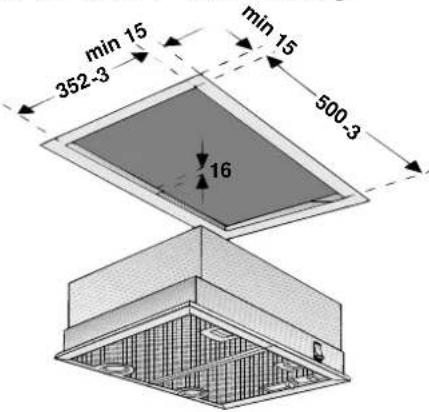

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abzugsrohr. Möglichst wenige Rohrbogen. Möglichst große Rohrdurchmesser (am besten 150 mm) und große Rohrbogen.

Der Einsatz von langen, rauen Abluftrohren, vielen Rohrbogen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre:

Wir empfehlen

Einmotorige Ausführung:

Innendurchmesser mind. 120 mm, Zweimotorige Ausführung:

Innendurchmesser mind. 150 mm.

Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre mit 120/150 mm Innendurchmesser haben.

Sie sollen keine scharfen Umlenkungen haben.

120 mm Ø ca. 113 cm², 150 mm Ø ca. 177 cm²

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Rohranschluss

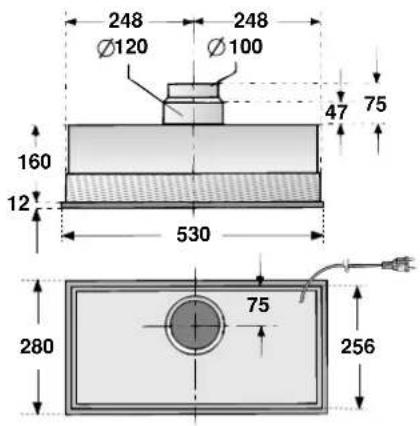

Dunstabzugshauben mit Luftaustritt 120 mm:

Abzugsrohr 100 mm

Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) auf den Luftstutzen stecken und daran das Abluftrohr befestigen.

Abzugsrohr 120 mm

Abluftrohr direkt am Luftstutzen befestigen.

Dunstabzugshauben mit Luftaustritt 150 mm:

Abzugsrohr 120 mm

Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) am Luftaustritt befestigen.

Abzugsrohr am Reduzierstutzen befestigen.

Abzugsrohr Ø 150 mm

Abluftrohr direkt am Luftaustritt befestigen. Ist eine Rückstauklappe montiert, die Funktion überprüfen.

Dunstabzugshauben mit rechteckigem Luftaustritt:

Den beiliegenden Luftstutzen über dem Luftaustritt festschrauben.

Umluftbetrieb

Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführt. Bei Umluftbetrieb ist die Ausblasöffnung durch ein Schutzgitter (siehe Sonderzubehör auf der letzten Seite) zu sichern, um eine mechanische oder elektrische Gefährdung zu vermeiden.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst nahe am Gerät und zugänglich anbringen. Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontakt-Öffnung von mehr als 3 mm und allpolige Abschaltung. Dazu gehören LS-Schalter und Schütze.

Bei Reparaturen ist das Gerät generell stromlos zu machen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Länge der Anschlussleitung: 1,20 m.

Elektrische Daten:

Die elektrischen Daten sind auf dem Typenschild, nach Abnahme der Filterrahmen, im Innenraum des Gerätes zu finden.

Nicht in den Luftaustritt hineingreifen.

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

Einbauen

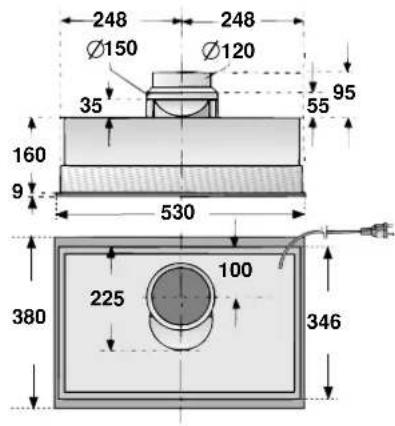

Die Dunstabzugshaube ist für den Einbau in Kamine und Essen entsprechend geeignet. Dunstabzugshaube mit Schieberegler, 53 cm breit, 1- und 2-motorig:

Zur optimalen Absaugwirkung

(besonders wichtig bei Kochinsellösungen):

Die Dunstabzugshaube innerhalb der Umbauten möglichst hoch einbauen. Umbauten müssen die gesamte Kochfläche überdecken.

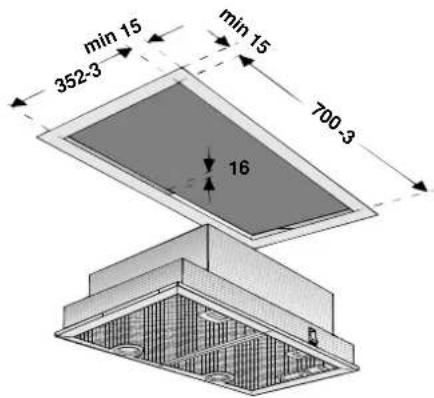

Für den Einbau müssen je nach Variante folgende Ausschnitte vorhanden sein:

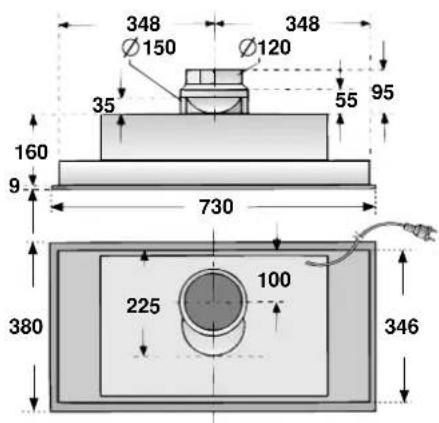

Dunstabzugshaube mit Wippschalter, 53 cm breit, 1-motorig:

Einbauen

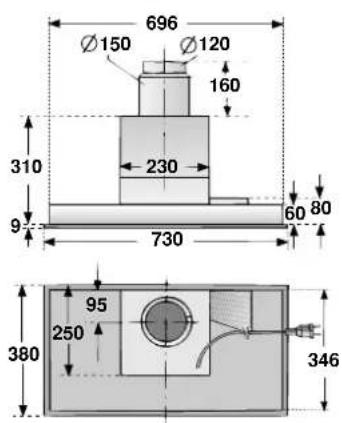

Dunstabzugshaube mit Schieberegler, 73 cm breit, 1- und 2-motorig:

1. Filtergitter abnehmen (siehe Gebrauchsanweisung).
2. Elektrische Verbindung herstellen.
3. Dunstabzugshaube in der Einbauöffnung hochdrücken, bis die Montage vorne und hinten einrastet.

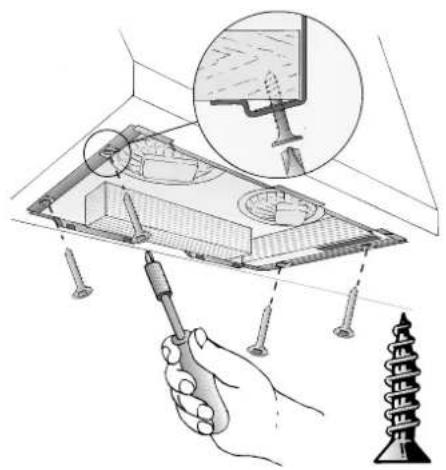

4. Dunstabzugshaube festschrauben.

1. Filtergitter einsetzen und verriegeln (siehe Gebrauchsanweisung).

Gewicht in kg:

Ausführung	Abflege	Umluft
1-motorig Wippschafter	53 cm	5,0 6	3
1-motorig Schieberegler	53 cm	9,5	10,7
1-motorig Schieberegler	73 cm	10,3	11,6
2-motorig Schieberegler	53 cm	8,3	9,5
2-motorig Schieberegler	73 cm	8,7	9,9

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Ausbauen

1. Schrauben lösen
2. Dunstabzugshaube unten festhalten, vorne und hinten an der Montagefeder ziehen.

1. Dunstabzugshaube nach unten herausnehmen.

Betriebsarten

Abluftbetrieb

NeffCOM (Mo.-Fr.: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com,

Mobil gegebenenfalls abweichend. Nur für Deutschland gültig!
