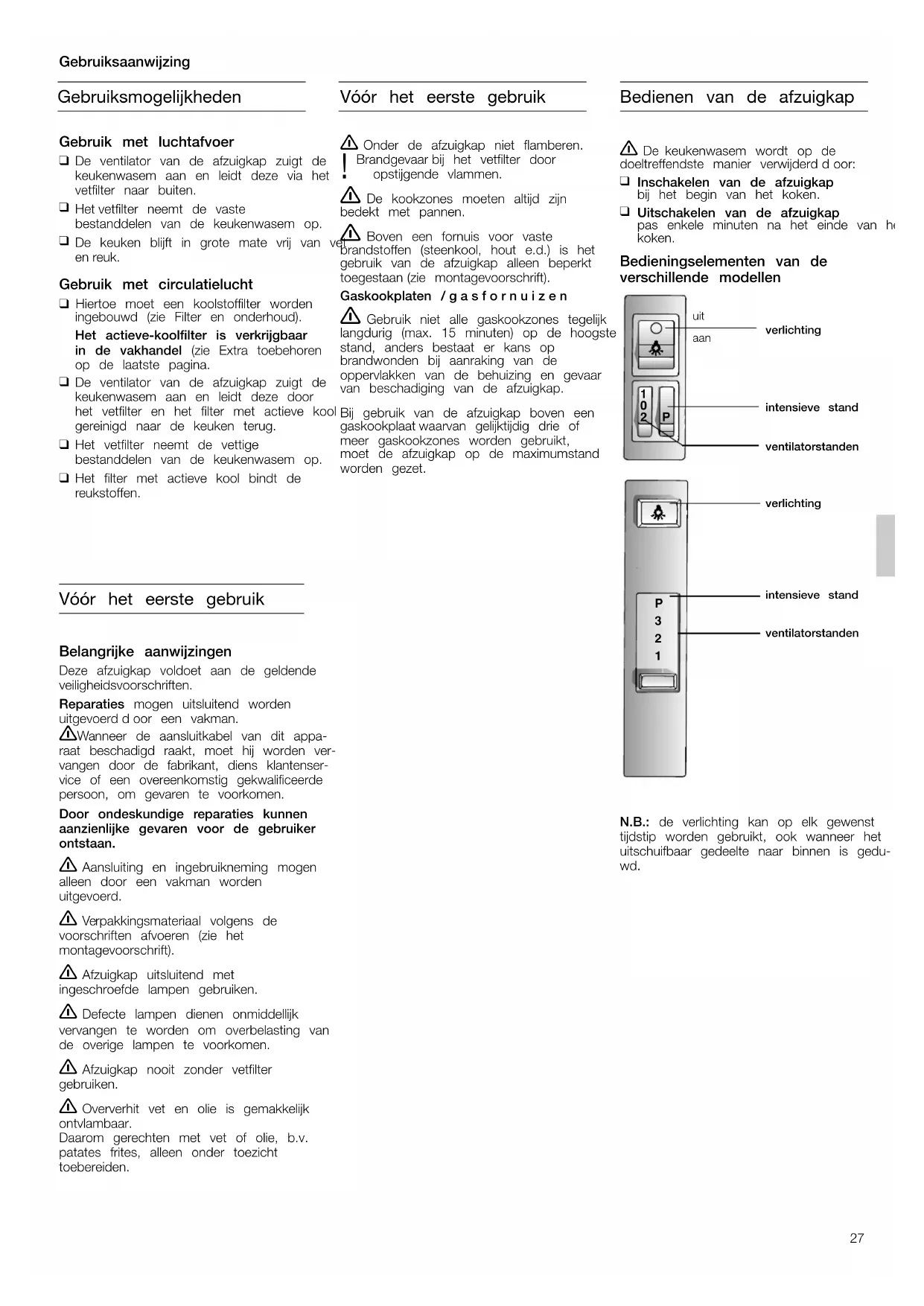

GEBRUIKSAANWIJZING D5855X0GB NEFF

Onder de afzuigkap niet flamberen. Brandgevaarbij het vetfilter door ! opstijgende vlammen. De kookzones moeten altijd zijn bedekt met pannen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan(zie montagevoorschrift).Gaskookplaten /gasfornuizen Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogstestand, anders bestaat er kans opbrandwonden bij aanraking van deoppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaatwaarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt,moet de afzuigkap op de maximumstandworden gezet. Gebruik met luchtafvoer

De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten.

Het vetfilter neemt de vastebestanddelen van de keukenwasem op. De keuken blijft in grote mate vrij van vet reuk. Gebruik met circulatielucht ❑ Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud).Het actieve-koolfilter is verkrijgbaarin de vakhandel (zie Extra toebehorenop de laatste pagina. De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze doorhet vetfilter en het filter met actieve koolgereinigd naar de keuken terug. Het vetfilter neemt de vettigebestanddelen van de keukenwasem op. Het filter met actieve kool bindt dereukstoffen. Vóór het eerste gebruik Belangrijke aanwijzingen Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerddoor een vakman. Wanneer de aansluitkabel van dit appa- raat beschadigd raakt, moet hij worden ver-vangen door de fabrikant, diens klantenser-vice of een overeenkomstig gekwalificeerdepersoon, om gevaren te voorkomen.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruikerontstaan. Aansluiting en ingebruikneming mogen alleen door een vakman wordenuitgevoerd. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie hetmontagevoorschrift). Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, b.v.patates frites, alleen onder toezichttoebereiden. Gebruiksmogelijkheden Gebruiksaanwijzing Vóór het eerste gebruik

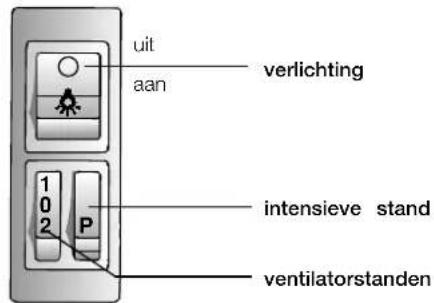

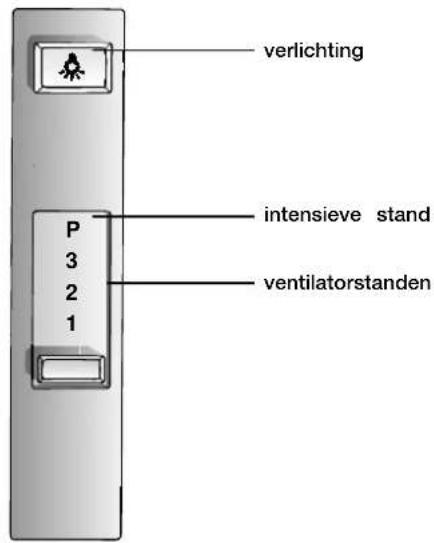

keukenwasem wordt op dedoeltreffendste manier verwijderddoor: Inschakelen van de afzuigkapbij het begin van het koken. Uitschakelen van de afzuigkappas enkele minuten na het einde van hetkoken. Bedieningselementen van de verschillende modellen N.B.: de verlichting kan op elk gewensttijdstip worden gebruikt, ook wanneer hetuitschuifbaar gedeelte naar binnen is gedu- wd.

Bedienen van de afzuigkap verlichtingintensieve standventilatorstanden uit aan verlichtingintensieve standventilatorstandenVoor het opnemen van de vettige bestanddelenvan de keukenwasem kunnen verschillende vetfilters worden gebruikt. Vlies-vetfilter

filtermat bestaat uit moeilijk ontvlam- baar materiaal. Let op: Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaar- heid groter en kan de werking van afzuigkap nadelig worden beïnvloed. Belangrijk: Door het op tijd vervangen van het vlies- vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden. Vervangen van het vlies-vetfilter:

Bij normaal gebruik (1 tot 2uur per dag) moet het vlies-vetfilter na 8tot 10 weken worden vervangen. Bij bedrukte vlies-vetfilters uiterlijk wanneer de gekleurde opdruk onduidelijk wordt.

Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoor- schriften voldaan en wordt een optimale werking gewaarborgd. Afvoer van het oude vlies-vetfilter: Vlies-vetfilters bevatten geen schadeli- jke stoffen. Ze kunnen tot compost worden verwerkt en als gft-afval worden afgevoerd. Metalen vetfilter De filtermat bestaat uit onbrandbaar materiaal. Let op: Bij toenemende verzadiging met vethou- dende resten wordt de ontvlambaarheid groter en kan de werking van afzuigkap nadelig worden beïnvloed. Belangrijk: Het metalen vetfilter op tijd reinigen. Reinigen van het metalen vetfilter: Bij normaal gebruik (1 tot 2uur per dag) moet het metalen vetfilter na 8tot 10 weken worden gereinigd.

Het reinigen kan plaatsvinden in de vaatwasmachine. Daarbij kan een lichte verkleuring optreden. Belangrijk: Een sterk verzadigd metalen vetfilter niet samen met vaatwerk reinigen.

Bij het met de hand reinigen, filtermat in heet sop enkele uren inweken. Daarna afborstelen, goed uitspoelen en laten afdruipen.

Gebruik uitsluitendoriginele filters. Daardoor wordt de optimale werking gewaarborgd Filter en onderhoud

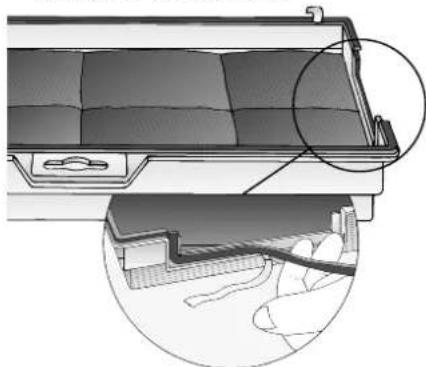

Bij afzuigkappen met twee filtercassettes: Attentie: De halogeenlampen moeten uit- geschakeldenafgekoeld zijn.

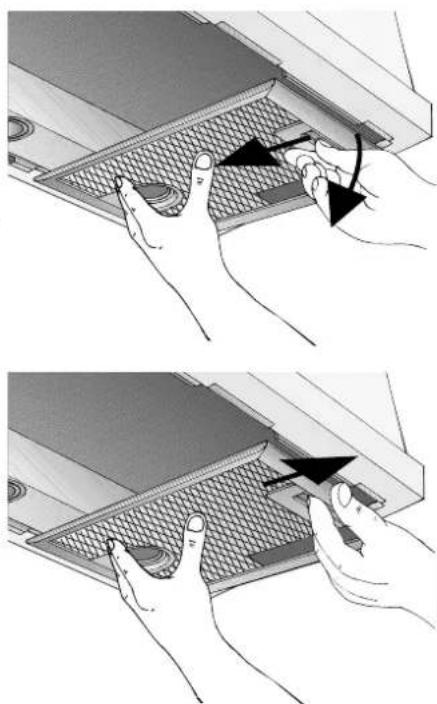

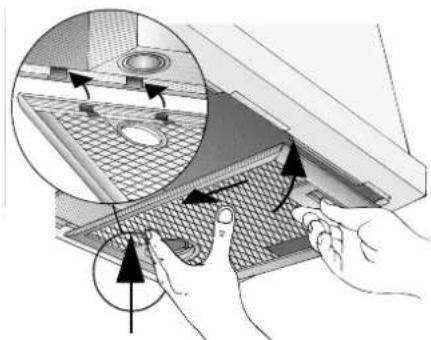

1. Druk de vergrendeling op de vetfilters in

de pijlrichting in en klap het vetfilter eerst iets naar onderen. Maak hem los door hem naar utoe te trekken.

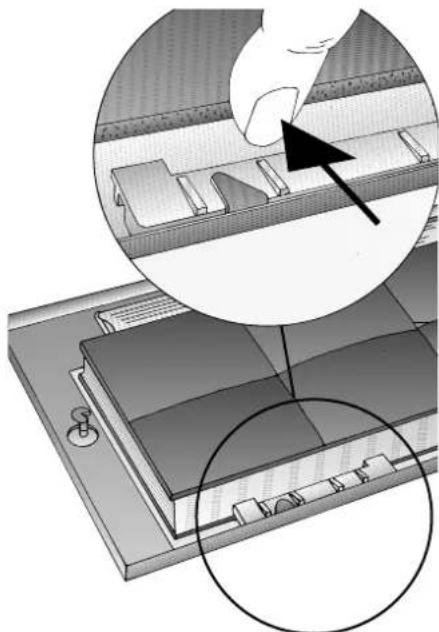

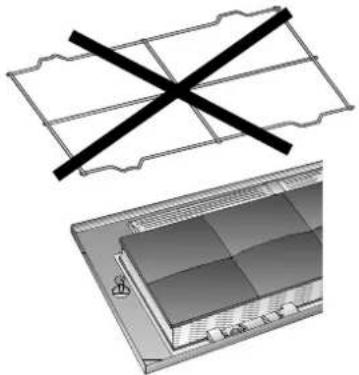

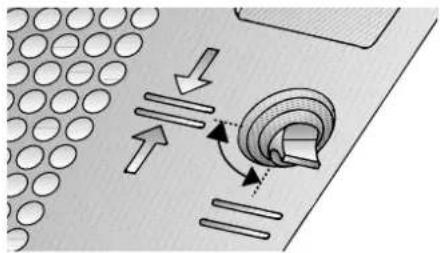

Uit- en inbouwen van het vetfilter Bij afzuigkappen met een filtermat:1. Draai de handgrepen links en rechts op het filterrooster.

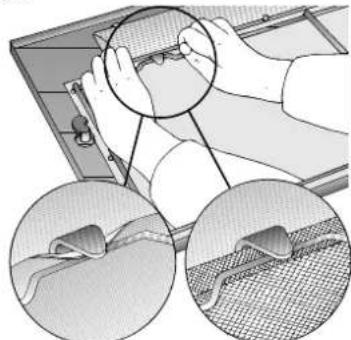

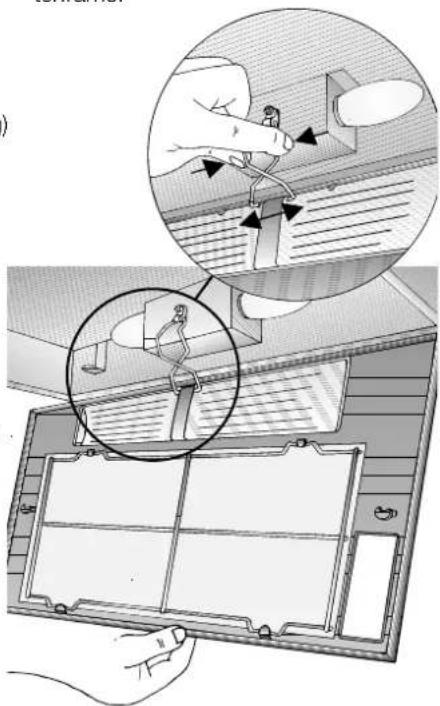

Druk de borgveer in en verwijder het fil- terframe. 3.Verwijder het draadrooster en vervang de filtermat.

4. Monteer het filterframeinomgekeerde

volgorde. De borgveer weer aanbrengen. De vergrendeling van het filterframe moet links en rechts vastzitten!29 Uit- en inbouwen van het actieve- koolfilter Bij afzuigkappen met een filtermat:

1. Uitbouwen van het filter,zie Vetfilter.

❑ Het draadrooster is bij inbouw van een actieve-koolfilter niet nodig.

2. Leg het actieve-koolfilter op de filtermat

3. Monteren van het filterframe.

❑ Zie Vetfilter. Bij afzuigkappen met twee filtercassettes:

Verwijder de filtercassette. ❑ Zie vetfilter.

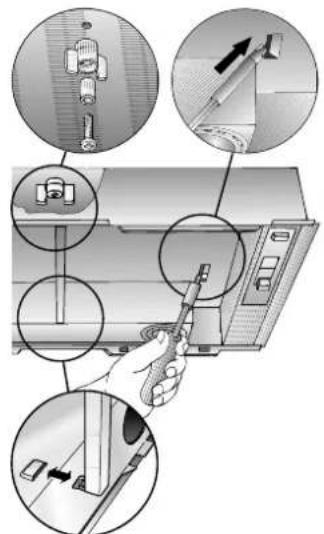

2. Steek de schroef door de vleugelmoer

en de huls en draai de schroef vast in het midden van het tussenschot (alleen nodig bij de eerste montage). Schroef, huls en vleugelmoer zijn bijgevoegd bij het actieve-koolfilter.

3. Druk met een schroevendraaier de twee

lippen op het tussenschot naar binnen. Als er een afstandsrail is ingebouwd, moet udeze verwijderen.

4. Plak het actieve-koolfilter af met de bij-

gevoegde afdichtstrook.

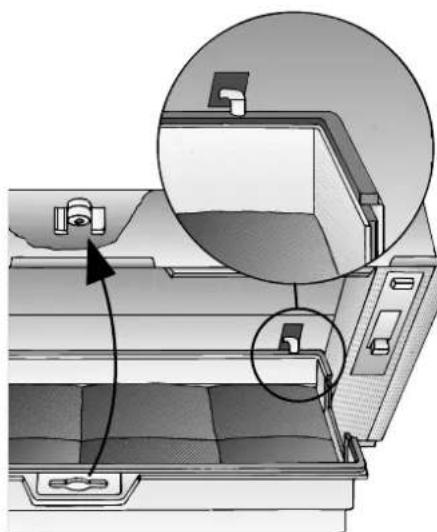

5. Plaats het actieve-koolfilter tegen de

achterkant, klap hem omhoog en zet hem in het midden vast met de vleugelmoer. Als udeafstandsrail hebt verwijderd, moet udeze weer aanbrengen. Actieve-koolfilter

6. Breng de twee filtercassettes weer aan.

Uitbouwen: ❑ Het uitbouwen gebeurt in omgekeerde volgorde. Vervangen van het actieve-koolfilter: Bij normaal gebruik (dagelijks 1à2uur) moet het actieve-koolfilter ongeveer 1x per jaar worden vervangen. Het actieve-koolfilter is verkrijgbaar in de VAKHANDEL (zie Extra toebehoren op de laatste pagina). Gebruik uitsluitend originele filters. Dit waarborgt een optimale werking. Afvoeren van het oude actieve-koolfilter: Actieve-koolfilters bevatten geen schadeli- jke stoffen. Ze kunnen bij het gewone huis- vuil worden gedaan.Reiniging en onderhoud Vervangen van de lampen

1. Schakel de afzuigkap uit en maak hem

stroomloos door de stekker uit het stop- contact te trekken of door de stroomon- derbreker van de huisinstallatie uit te scha- kelen.

2. Verwijder het filterframe.

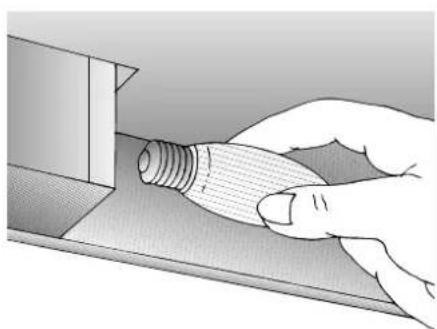

verkrijgbaregloeilamp, max. 40 watt, fitting E14).

4. Monteren van het filterframe.

Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stop- contact te trekken of door de stroomon- derbreker van de huisinstallatie uit te schakelen. De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

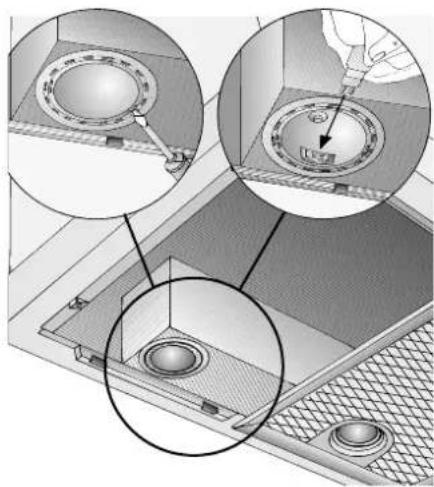

2. Verwijder de lampenring met behulp van

een schroevendraaier of iets dergelijks. Afb.

halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugfitting.Afb. 5. Gebruik een schone doek om de gloeilampen vast te pakken.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen. N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stop- contact te trekken of door de stroomon- derbreker van de huisinstallatie uit te schakelen.

Bij het vervangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de bereikbaredelen van het huis verwijderen. Daardoor wordt brandgevaar voorko- men en blijft de optimale werking in stand. ❑ Gebruik voor het reinigen van de afzuig- kap een heet afwassopje of een zacht glasreinigingsmiddel.

Gebruik bij sterkere(oudere) vervuiling een ruitenreinigingsmiddel. ❑ Vastgekoekt vuil niet loskrabben, maar inweken met een vochtige doek. ❑ Geen schuurmiddelengebruiken. Attentie: De bedieningstoetsen uitsluitend reinigen met een mild afwassopje en een zachte, vochtige doek. Gelakte, aluminiumenkunststof opper- vlakken: ❑ Geen schurende middelen of schuur- sponsjes gebruiken. ❑ Geen droge doeken gebruiken. ❑ Geen agressieve, zuur-oflooghouden- de reinigingsmiddelen gebruiken.

N.B.: alcohol (spiritus) niet op kunststof oppervlakken gebruiken, anders kunnen doffe plekken ontstaan.

Voorzichtig! Keuken voldoende ventileren, geen open vuur.31 Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat uhet afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbareafscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wasemaf- zuigkap en branders is, hoe groter de mogelijkheidisdat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen. Extra voorschriften bij gaskook- apparatuur: Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv.inDuitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

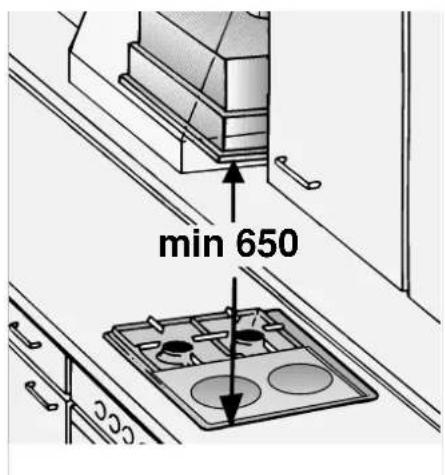

geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gas- fornuis moeten in acht worden genomen. Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzu- igkap: 650 mm. min 650 Montagevoorschrift: Belangrijke voorschriften Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra). Geeft ubij het telefoongesprek op: Vulhet nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat uvindt in de binnenruimte van de afzuigkap nadat uhet filterrooster hebt verwijderd. E-Nr.FD StoringenAfzuigkappen met luchtafvoeropening l 150 mm: Luchtafvoerb uis l 120 mm ❑ Verloopstuk (zie Extra toebehoren op de laatste pagina) bevestigen op de luchtaf- voeropening. ❑ Luchtafvoerbuisbevestigen op het ver- loopstuk. Luchtafvoerbuis l 150 mm ❑ Luchtafvoerbuis rechtstreeks op de luchtafvoeropening bevestigen. Als er een terugslagklep is gemonteerd, controleren of deze goed werkt. Afzuigkappen met rechthoekige luchtaf- voeropening: ❑ Het bijgevoegde luchtafvoeraansluits- tuk vastschroeven op de luchtafvoeropening. Gebruik met circulatielucht

De door een extra actieve-koolfilter gereinigde lucht wordt teruggeleid in het vertrek.

Bij gebruik met circulatielucht moet de luchtaf- voeropening wor- den afgeschermd door een bescherm- rooster (zie Extra toebehoren op de laatste pagina) om mechanische of elek- trische gevaren te voorkomen.

Afzuigkap met luchtafvoer Verbinding tussen wasemafzuigkapen telescoop-muurkast:

met een luchtafvoerslang of -buis. Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd in de afzuigkap, indien deze niet aanwezig is in de luchtafvoerbuis of muurkast. Als er geen terugslagklep bij het apparaat is geleverd, kan deze bij de vakhandel worden aange- schaft (zie Extra toebehoren op de laatste pagina). Monteren van de terugslagklep ❑ De twee pennen van de terugslagklep in de gaten van het afvoerluchtaansluitstuk of van de luchtafvoeropening steken. Voor de montage controleren of het opschrift/stempel zich aan de buitenkant bevindt. Optimale werking van de afzuigkap:

Korte, gladde luchtafvoerbuis.

Zo min mogelijk bochten in de buis.

Zo groot mogelijke buisdiameter (opti- maal 150 mm Ø) en zo groot mogelijke buisbochten.

Ronde buizen: Onze aanbeveling: uitvoering met één motor: binnendiameter minimaal 120 mm, uitvoering met twee motoren: binnendiameter minimaal 150 mm.

Rechthoekige kanalen moeten een inwendige doorsnede hebben die geli- jkwaardig is aan die van ronde buizen met 120/150 mm binnendiameter. 120 mm l ca. 113 cm

Bij afwijkende buisdiameters: afdicht- strips gebruiken

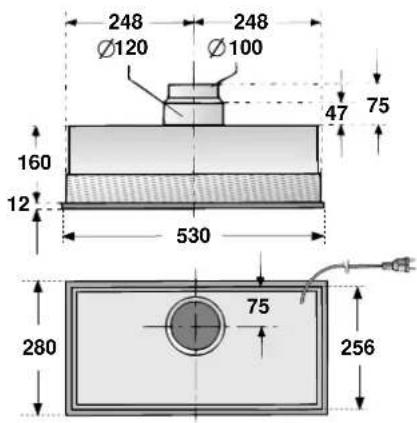

Bij gebruik met luchtafvoer zorgen voor voldoende luchttoevoer. Buisaansluiting Afzuigkappen met luchtafvoeropening l 120 mm: Luchtafvoerbuis l 100 mm ❑ Verloopstuk (zie Speciaal toebehoren op de laatste pagina) op het luchtafvo- eraansluitstuk steken en daaraan de luchtafvoerbuis bevestigen. Luchtafvoerbuis l 120 mm ❑ Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk bevestigen. Voor de montage De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerdvia een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Als de lucht wordt afgevoerdvia een in gebruik verkerende rook- of afvoergasscho- orsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4Pa(0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan worden bereikt als verbrandings- lucht kan worden toegevoerddoor niet- afsluitbareopeningen, bijvoorbeeldin deuren, ramen, luchttoevoer-en luchtafvoermuurkasten of door andere technische maatregelen zoals wederzijdse vergrendeling en dergelijke. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur,bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Bij de afvoer van lucht moeten de voor- schriften van de bevoegde instanties in acht worden genomen. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur- kast worden gebruikt.De afzuigkap mag uitsluitend worden aan- gesloten op een stopcontact met randaar- de dat volgens de voorschriften is geïnstal- leerd. Het stopcontact met randaarde dient zo dicht mogelijk bij het apparaat te worden aangebracht en dient toegankelijk te zijn. Als het stopcontact na de montage van de afzuigkap niet bereikbaar is, moet er een stroomonderbreker worden aangebracht in de huisinstallatie. Als stroomonderbreker gelden schakelaars met een contactope- ning van meer dan 3mmenuitschakeling voor alle polen. Hiertoe behoren veiligheids- schakelaars en zekeringen. Bij reparaties moet het gehele apparaat stroomloos worden gemaakt. Reparaties mogen uitsluitend door een vakman worden uitgevoerd. Wanneer de aansluitkabel van dit appa- raat beschadigd raakt, moet hij worden vervangen door de fabrikant, diens klanten- service of een overeenkomstig gekwalifi- ceerde persoon, om gevaren te voorkomen. Door ondeskundige reparaties kunnen er aanzienlijke gevaren ontstaan voor de gebruiker. Lengte van de aansluitkabel: 1,20 m. Elektrische gegevens: De elektrische gegevens vindt ubinnen in het apparaat op het typeplaatje; hiertoe dient uhet filterframe te verwijderen. Nooit in de luchtafvoeropening grijpen. Dit apparaat voldoet aan de EG-radio- ontstoringsvoorschriften.

De afzuigkap is zeer geschikt voor inbouw in schoorstenen en rookvangers.

or een optimale afzuigwerking (vooral belangrijk bij kookeilanden:

De afzuigkapzohoog mogelijk in de ombouw monteren.

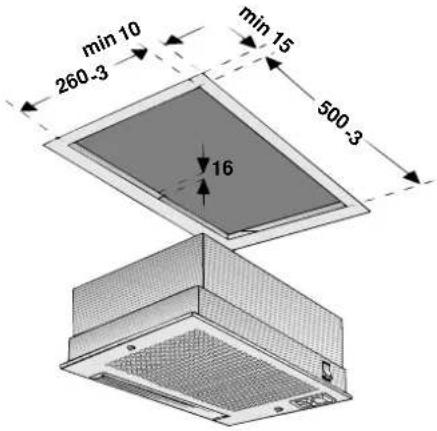

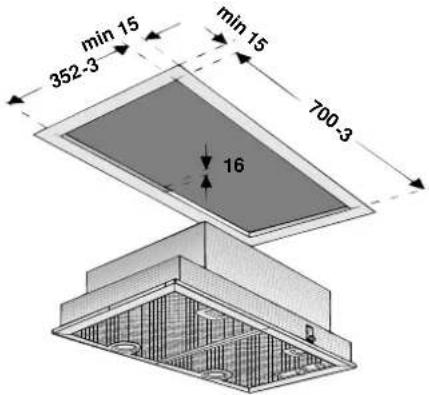

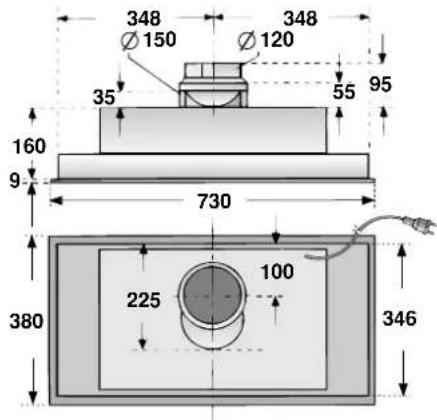

De ombouw moet het gehele kook- vlak bedekken. Voor de inbouw moeten afhankelijk van de variant de volgende uitsparingen beschikbaarzijn: Afzuigkap met wipschakelaar, 53 cm breed, 1motor: min min

Afzuigkap met schuifregelaar,53cmbreed, met 1of2motoren: min

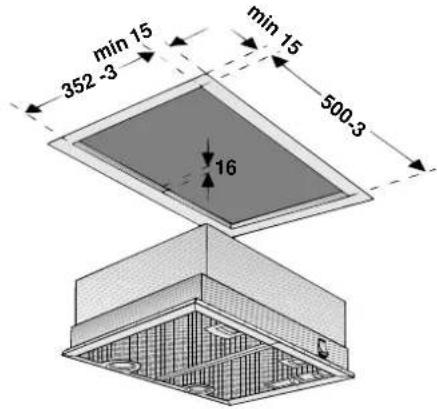

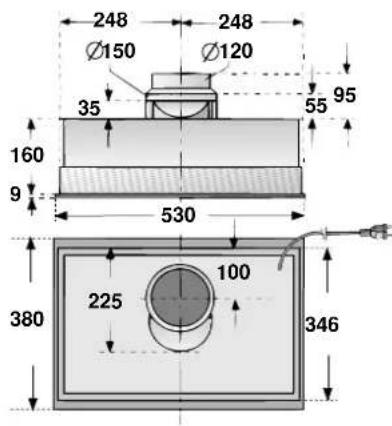

Elektrische aansluiting InbouwenAfzuigkap met schuifregelaar,73cmbreed, met 1of2motoren: min

1. Filterrooster verwijderen

(zie gebruiksaanwijzing).

Elektrische aansluiting tot stand brengen.

3. Afzuigkap in de inbouwopening

omhoogdrukken tot de montagehulp vooraan en achteraan vastklikt.

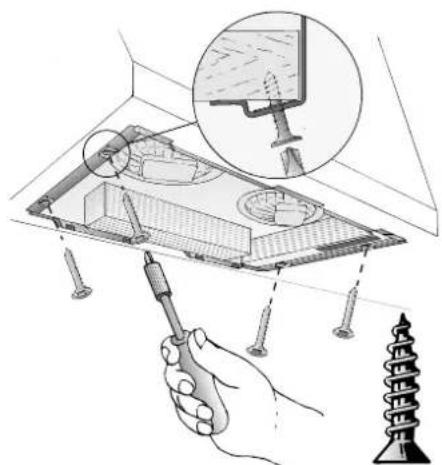

4. Afzuigkap vastschroeven.

5. Filterrooster aanbrengen en vergrende-

len (zie gebruiksaanwijzing). Inbouwen

Gewicht in kg: Breedte 53 cm 1-motor wipschakelaar Constructiewijzigingen in het kader van technische ont- wikkelingen voorbehouden. Uitvoering Afvoer- lucht Circulatie- lucht 5,0 6,3 1-motor schuifregelaar 1-motor schuifregelaar 53 cm 73 cm 2-motor schuifregelaar 2-motor schuifregelaar 53 cm 73 cm 9,5 8,3 8,7 10,7 9,5 9,9 10,3 11,6

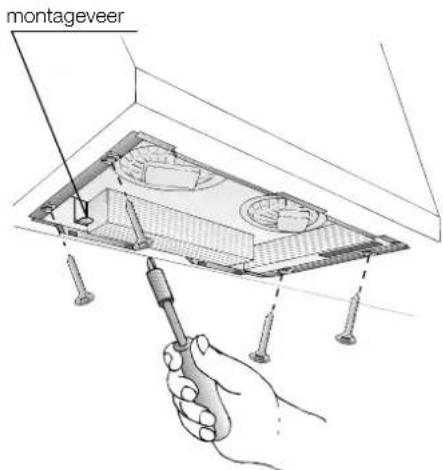

1. Schroeven losdraaien.

2. Afzuigkap onderaan vasthouden,

vooraan en achteraan aan de montage- veer trekken.

3. Afzuigkap naar onderen verwijderen.
