MODE D'EMPLOI D5855X0GB NEFF

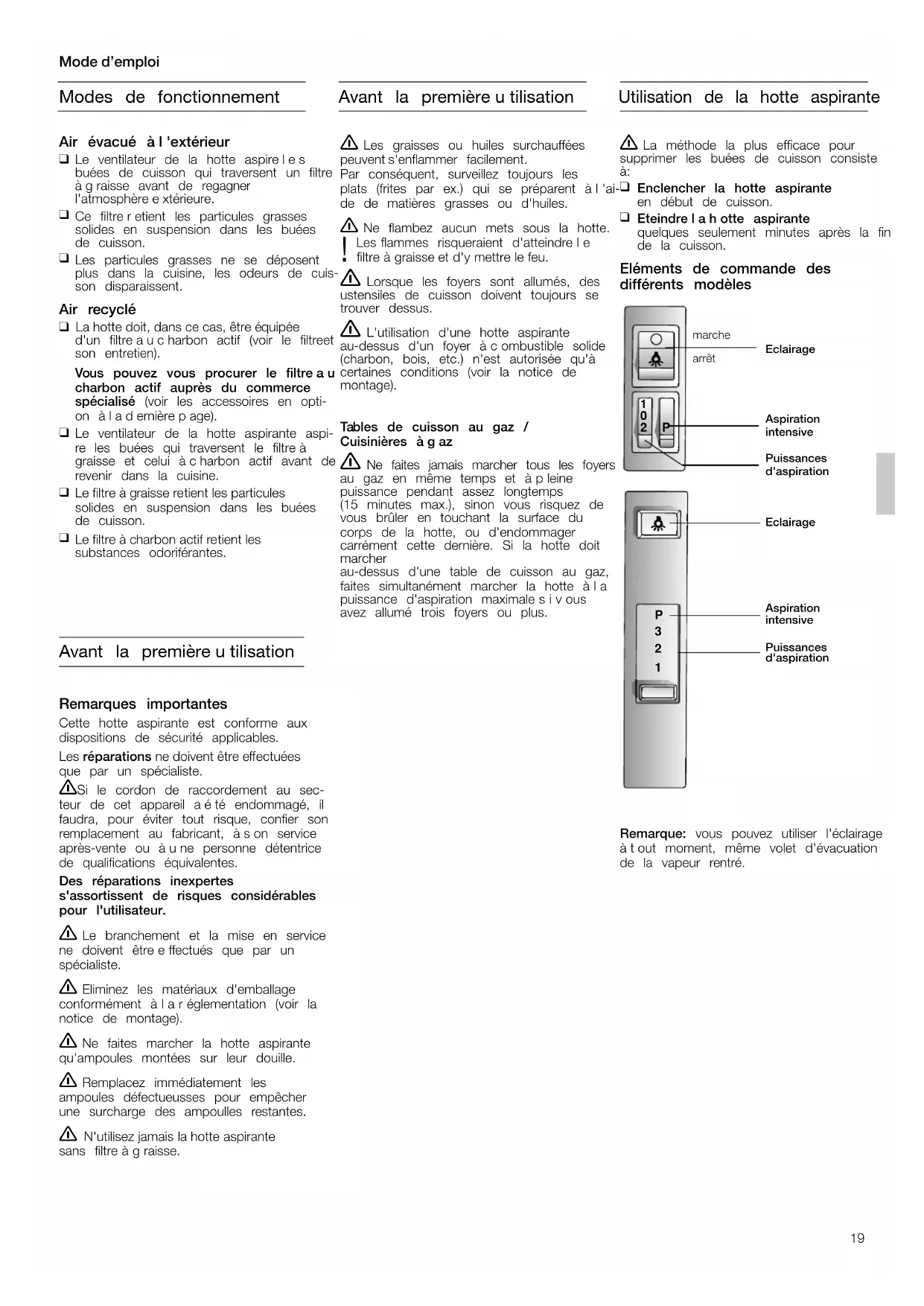

Le ventilateur de la hotte aspirelesbuées de cuisson qui traversent un filtreàgraisse avant de regagnerl'atmosphèreextérieure. Ce filtreretient les particules grassessolides en suspension dans les buéesde cuisson. Les particules grasses ne se déposentplus dans la cuisine, les odeurs de cuis-son disparaissent. Air recyclé ❑ La hotte doit, dans ce cas, êtreéquipée d'un filtreaucharbon actif (voir le filtreetson entretien).Vous pouvez vous procurer le filtreaucharbon actif auprès du commercespécialisé (voir les accessoires en opti-on àladernièrepage). Le ventilateur de la hotte aspirante aspi-re les buées qui traversent le filtreàgraisse et celui àcharbon actif avant derevenir dans la cuisine.

Le filtreàgraisse retient les particules solides en suspension dans les buéesde cuisson.

Le filtreàcharbon actif retient les substances odoriférantes. Avant la premièreutilisation Remarques importantes Cette hotte aspirante est conforme auxdispositions de sécurité applicables. Les réparations ne doivent êtreeffectuées que par un spécialiste. Si le cordon de raccordement au sec- teur de cet appareil aété endommagé, ilfaudra, pour éviter tout risque, confier sonremplacement au fabricant, àson serviceaprès-vente ou àune personne détentricede qualifications équivalentes.Des réparations inexpertess'assortissent de risques considérablespour l'utilisateur. Le branchement et la mise en service ne doivent êtreeffectués que par unspécialiste. Eliminez les matériaux d'emballage conformément àlaréglementation (voir lanotice de montage). Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueusses pour empêcherune surcharge des ampoulles restantes. N'utilisezjamais la hotte aspirante sans filtreàgraisse. Les graisses ou huiles surchauffées peuvents'enflammer facilement.Par conséquent, surveillez toujours lesplats (frites par ex.) qui se préparent àl'ai-de de matières grasses ou d'huiles. Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindrele !filtreàgraisse et d'y mettrelefeu. Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours setrouver dessus. L'utilisation d'une hotte aspirante au-dessus d'un foyer àcombustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice demontage).Tables de cuisson au gaz /Cuisinières àgaz Ne faites jamais marcher tous les foyers au gaz en même temps et àpleinepuissance pendant assez longtemps(15 minutes max.), sinon vous risquez devous brûler en touchant la surface ducorps de la hotte, ou d'endommagercarrément cette dernière. Si la hotte doitmarcherau-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte àlapuissance d'aspiration maximalesivousavez allumé trois foyers ou plus. Modes de fonctionnement Mode d’emploi Avant la premièreutilisation La méthode la plus efficace pour supprimer les buées de cuisson consiste

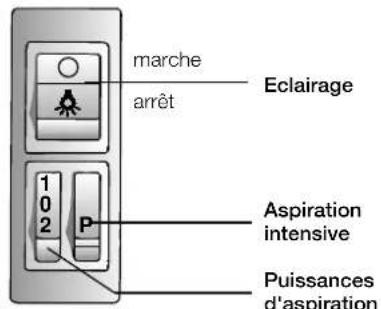

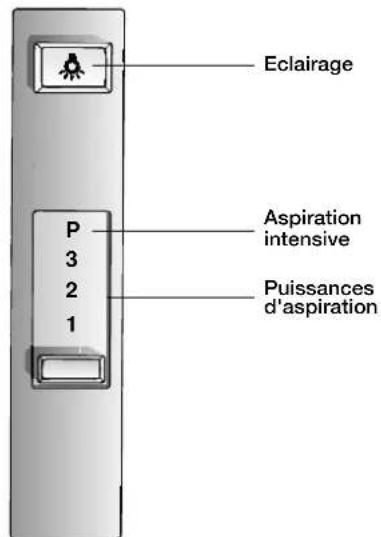

Enclencher la hotte aspiranteen début de cuisson. Eteindrelahotte aspirantequelques seulement minutes après la finde la cuisson. Eléments de commande des différents modèles Remarque: vous pouvez utiliser l'éclairageàtout moment, même volet d'évacuationde la vapeur rentré.

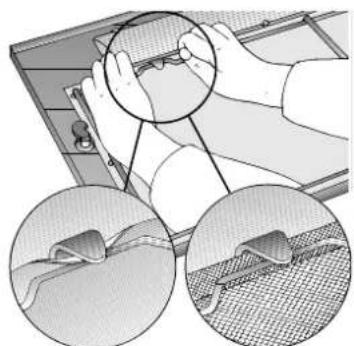

Utilisation de la hotte aspirante EclairageAspirationintensivePuissancesd'aspirationmarchearrêtEclairageAspirationintensivePuissancesd'aspirationDémontage et montage du filtreà graise Sur les hottes aspiranteséquipées d'une natte filtrante :

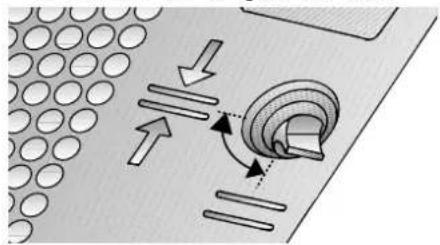

1. Tournez les poignées situées àgauche

et àdroite de la grille du filtre.

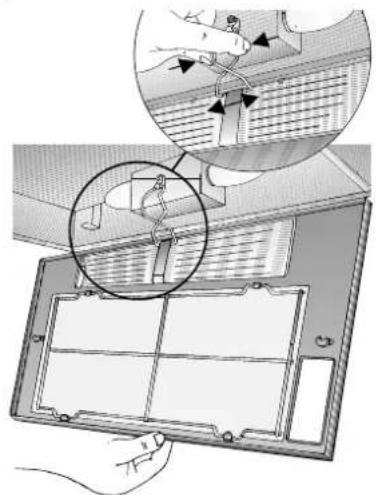

Appuyez sur le ressort de sécurisation puis retirez le cadredufiltre.

3. Enlevez la grille en fil puis remplacez la

4. Remontez le cadredufiltredans l'ordre

chronologique inverse. Réaccrochez le ressort de sécurisation. Le verrouillage du cadredufiltredoit encranter sur les côtés gauche et droit! Sur les hottes aspirantes comportant deux cassettes filtrantes: Attention: vous devrez préalablement éteindreles ampoules halogènes et attend- re qu'elles aient refroidi.

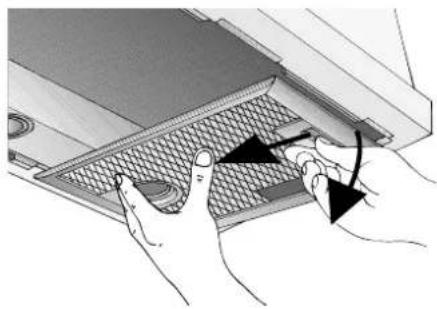

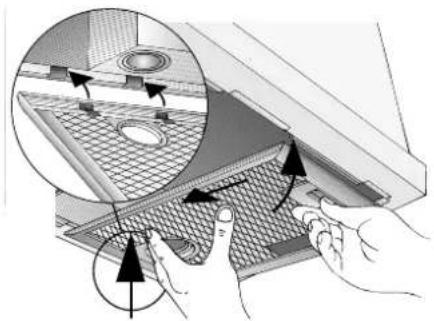

1. Enfoncez, dans le sens de la flèche, le

cran situé contreles filtres àgraisse, puis basculez le filtreàgraisse légère- ment vers le bas puis détachez-le com- plètement en le tirant àvous.

2. Nettoyez les filtres àgraisse.

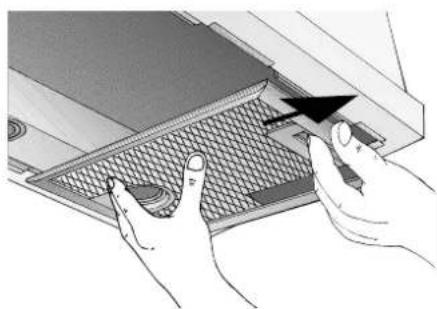

3. Remettez les filtres àgraisse en place

Vous pouvez utiliser divers filtres pour retenir les particulesgrasses en suspension dans les buées de cuisson. Filtreàgraisse en feutre Cette natte filtrante est constituée d'un matériau difficilement inflammable. Attention: Plus elle se satureenparticules grasses et plus elle risque de s'enflammer.D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte. Important: Prévenez le risque d'inflammation en changeant àtemps la natte filtrante. Ce risque est dû àl'accumulation de chaleur pendant la fritureoulerôtissage. Remplacement du filtreàgraisse en feutre:

En service normal (1 à2heures par jour), changez la natte filtrante au bout de 8à10semaines d'utilisation. Sur les nattes filtrantes imprimées: au plus tard lorsque l'impression couleur disparaît.

N'utilisez que des filtres d'origine. Vous respecterez ainsi les prescriptions de sécurité et assurerez un fonctionne- ment optimal àlahotte. Mise au rebut du filtreàgraisse usagé en intissé: Les filtres àgraisse en intissé ne conti- ennent aucune substance nocive. Ils sont compostables et peuvent partir aux déchets organiques. Filtreàgraisse en métal Cette natte filtrante est en métal incombustible. Attention: Plus elle se satureenparticules grasses et plus elle risque de s'enflammer.D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte. Important: Nettoyez le filtreàgraisse en métal à temps. Nettoyage du filtreàgraisse en métal: En service normal (1 à2heures par jour), nettoyez le filtreàgraisse en métal au bout de 8à10semaines.

Ce filtreest nettoyable au lave-vaisselle. Il peut changer légèrement de couleur au lavage. Important: Ne lavez pas en même temps la vaisselle et le filtremétallique si ce dernier est forte- ment saturé en matièregrasse.

Si vous le nettoyez àlamain, mettez le filtreàtremper pendant plusieurs heures dans de l'eau chaude additionnée de produit àvaisselle. Ensuite, brossez le filtre, rincez-le bien puis laissez-le s'égoutter.

N'utilisez que des filtres d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte. Filtreetentretien21 Démontage et montage du filtreà charbon actif Sur les hottes aspirantes comportant une natte filtrante:

1. Démontage du filtre:voir les instructions

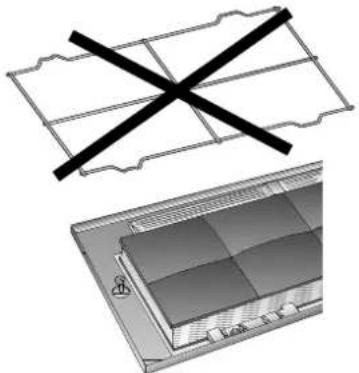

latives au filtreàgraisse. ❑ Si vous montez un filtreàcharbon actif, la grille en fil ne sert plus.

2. Posez le filtreàcharbon actif sur la natte

filtrante puis bridez-le.

3. Montez le cadredufiltre.

❑ Voir le filtreàgraisse. Filtreàcharbon actif Sur les hottes aspirantes àdeux casset- tes filtrantes:

1. Retirez la cassette filtrante.

❑ Voir les instructions relatives au filtreà graisse.

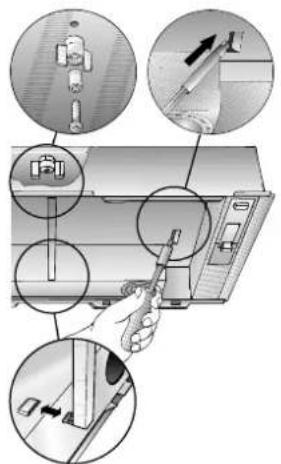

2. Introduisez la vis par l'écrou àvis et la

douille puis vissez la vis au milieu, dans le fond intermédiaire(opération néces- saireseulement lors du premier encast-

ment). La vis, la douille et l'écrou à ailettes sont livrés d'origine avec le filtre àcharbon actif.

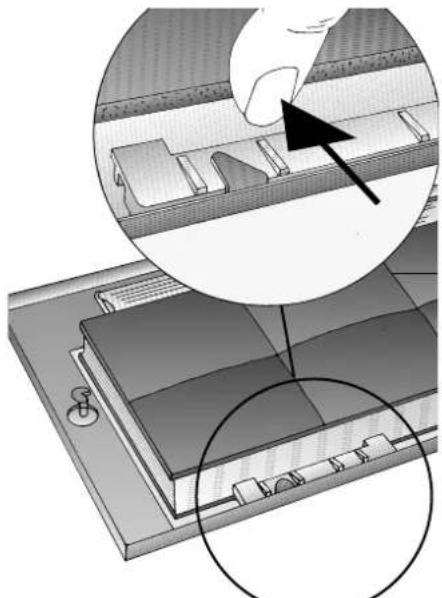

3. Al'aide d'un tournevis, enfoncez vers

l'intérieur les deux pattes situées contre le fond intermédiaire. Si un rail d'écarte- ment aété incorporé, vous devrez l'en- lever.

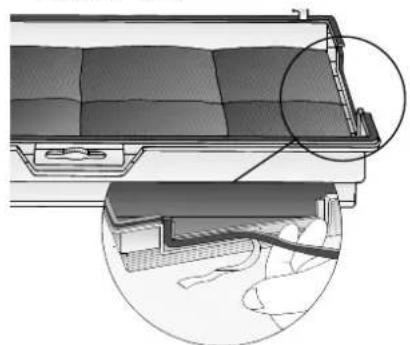

4. Collez le ruban d'étanchéité sur le filtreà

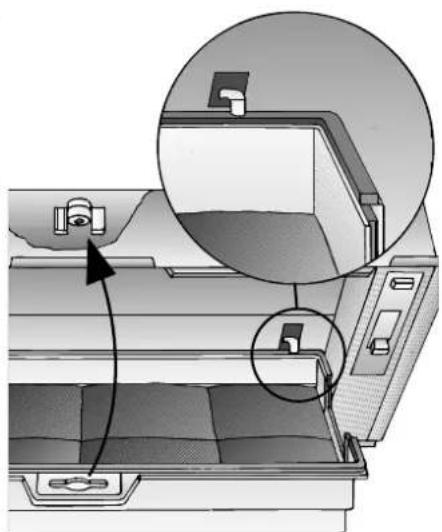

5. Introduisez l'arrièredufiltreàcharbon

actif, soulevez le filtrepuis verrouillez-le au milieu par l'écrou àailettes. Si le rail d'écartement aété enlevé, vous devrez le remettreenplace.

6. Remettez les deux cassettes filtrantes

en place. Démontage: ❑ Le démontage alieu dans l'ordrechro- nologique inverse. Changement du filtreàcharbon actif: En service normal (1 à2heures par jour), il faudra changer le filtreenv.1fois par an. Ce filtreàcharbon actif est en vente dans le COMMERCE SPECIALISE (voir les accessoires en option àladernièrepage). N'utilisez que des filtres d'origine. Vous garantirez ainsi àlahotte un fonctionne- ment parfait. Mise au rebut du filtreàcharbon actif usé: les filtres àcharbon actif ne contiennent aucune substance nocive. Vous pouvez les jeter àlapoubelle des déchets résiduels.Eteignez la hotte aspirante puis finissez de la mettrehors tension en débran- chant la fiche mâle de la prise de cou- rant ou en désactivant le dispositif de coupure/disjonction prévu dans le câb- lage du secteur.

Lors du changement du filtreàgraisse (voir la section intitulée "Filtreet entretien"), nettoyez la graisse qui s'est déposée dans les parties accessibles du corps de hotte. Vous prévenez ainsi tout risque d'inflammation et garantissez un fonctionnement optimal de la hotte. ❑ Pour nettoyer la hotte aspirante, n'utili- sez que de l'eau chaude additionnée de produit vaisselle ou un produit doux de nettoyage pour vitres.

En présence d'un encrassement intense (plus ancien), utilisez du liquide àlaver les fenêtres. ❑ Ne cherchez pas àgratter les salissures sèches. Ramollissez-les avec un chiffon humide. ❑ N'utilisez jamais de produits récurants. Attention: Ne nettoyez les touches de commande qu'avec de l'eau additionnée de produit vaisselle doux et avec un chiffon doux et humide. Surfaces laquées, en aluminium et en plastique: ❑ N'utilisez jamais de produits récurants ou d'éponges àdos abrasif. ❑ N'utilisez jamais de chiffons secs. ❑ N'utilisez jamais de détergents agressifs contenant de l'acide ou un produit alcalin.

Remarque: ne nettoyez pas les pièces en plastique avec de l'alcool car des taches mates pourraient se former.

Prudence! Ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

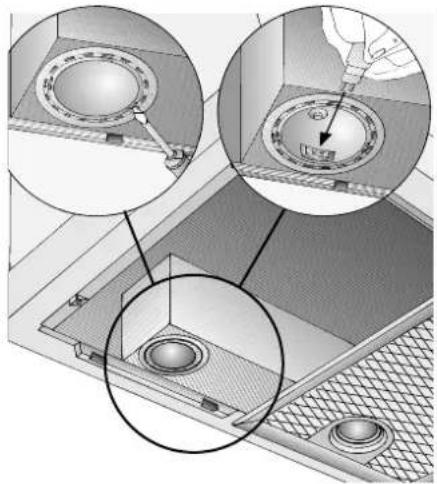

Nettoyage et entretien Ampoules halogènes:

Eteignez la hotte aspirante puis finissez de la mettrehors tension en débran- chant la fiche mâle de la prise de cou- rant ou en désactivant le dispositif de coupure/disjonction prévu dans le câb- lage du secteur. Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un

tournevis ou assimilé.

3. Changez l'ampoule halogène

(ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille àenfichage. Ne saisissez l'ampoule qu'avec un chif fon propre.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettrelahotte sous tension,

rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réar- mez le disjoncteur. Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.. Remplacement des ampoules

1. Eteignez la hotte aspirante puis finissez

la mettrehors tension en débran- chant la fiche mâle de la prise de cou- rant ou en désactivant le dispositif de coupure/disjonction prévu dans le câb- lage du secteur.

2. Retirez le cadredufiltre.

❑ Voir les instructions relatives au filtreà graisse.

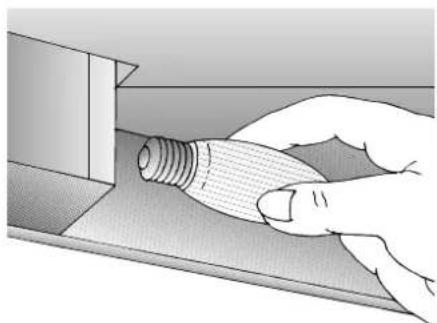

3. Remplacez l'ampoule défectueuse

(utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

4. Montage du cadredufiltre.

❑ Voir les instructions relatives au filtreà graisse.23 Si vous avez des questions àposer ou en cas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service après- vente). Lors de votreappel, veuillez mentionnerles numéros suivants: Inscrivez les numéros correspondants de votrehotte dans le cadreci-dessus. Ces numéros se trouvent àl'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtreretirée. N° EFD Dérangements Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil aété conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recy- clables. Aidez-nous àéliminer l'emballage en respectant l'environnement. Demandez àvotrerevendeur ou àvotre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entreles foyers électriques et le bordinférieur de la hotte doit êtrede650 mm. Au-dessus d'un foyer àcombustible soli- de générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas àlaréglementation nationale. Cette restriction ne vaut pas pour les cuisinières àgaz et les foyers aux gaz. Plus l'écart est faible entrelahotte aspi- rante et les foyers et plus il se pourra que la vapeur montant des casseroles se conden- se et forme des gouttes sur la face inférieu- re de la hotte. Remarques supplémentaires concernant les cuisinières àgaz: Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votrepays (En Allemagne par ex: les Règles technique TRGI régissant l'installati-

du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

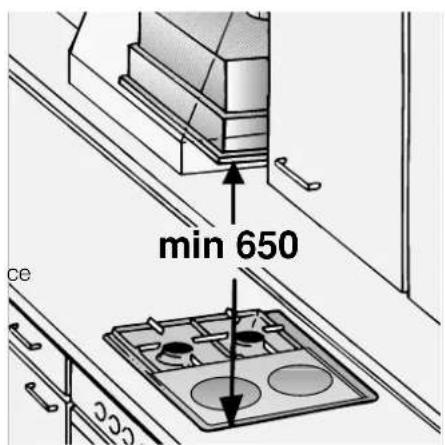

hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une par oi haute. Ecart minimum: 50 mm. Ecart minimum, en présence de foyers au gaz, entrelebordsupérieur de la grille support et le bordinférieur de la hotte: 650 mm. min 650 Notice de montage: Remar ques importantesL'air vicié est évacué vers le haut par un conduit d'aération ou directement àl'air librepar traversée du mur extérieur.

L'air vicié ne doit jamais êtreévacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant àl'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Si l'air vicié doit êtreévacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air àl'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou àaccumulation) raccordés àune cheminée, veiller impérativement àceque l'apport d'air soit suffisant pour assurer la marche du chauffage àcombustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On yparvient en présence d'ouvertures non obturables telles que par ex. dans les por- tes, fenêtres, ventouses télescopiques d'admission/évacuation de l'air àtravers la maçonnerie ou par d'autres mesures tech- niques telles qu'un verrouillage réciproque ou assimilé permettant àl'air d'affluer pour assurer la combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas àassurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situati- on, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utili- sez des appareils de cuisson (table de cuis- son et cuisinièreàgaz). Si la hotte évacue l'air àl'extérieur,veuillez respecter la réglementation édictée par les pouvoirs publics. Si la hotte recycle l'air aspiré au moyen d'un filtreaucharbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si l'air vicié traverselemur extérieur, uti- lisez une ventouse télescopique.

Evacuationdel'air àl'extérieur Liaison entrelahotte aspirante et la ven- touse télescopique:

Par un flexible ou un conduit d'air vicié.

mode Air évacué, il faudrait incorporer un clapet anti-retour dans la hotte s'il n'y en apas déjà un dans le tuyau d'évacuation d'air ou dans la ventouse télescopique. Si les fournitures n'incluent pas de clapet anti- retour,vous pouvez vous le procurer par le biais du commerce spécialisé (voir les accessoires spéciaux àladernièrepage). Montage du clapet anti-retour ❑ Introduisez les deux pivots du clapet anti- retour dans les trous ménagés contrele manchon àair et contrelasortie d'air. Avant de monter le clapet, veillez àce que la mention écrite et/ou le gaufrage se trouvent àl'extérieur. Rendement optimal de la hotte aspirante:

Tuyau d'aspiration court et lisse.

Nombredecoudes le plus réduit possible.

Coudes du plus fort diamètre (de préférence 150 mm Ø)etleplus amples possibles.

Tuyaux ronds: Nous recommandons Version àunmoteur: Diamètreintérieur :120 mm minimum Version àdeux moteurs: Diamètreintérieur :150 mm minimum

Les canaux plats doivent présenter une section intérieure identique àcelle des tuyaux ronds faisant 120/150 mm de diamètreintérieur. 120 mm l env.113 cm

Diamètres de tuyaux différents: utilisez du ruban d'étanchéité.

En mode Air évacué: veillez àune arri- vée d'air suffisante dans la pièce Branchement du tuyau Hottes aspirantes àsortie d'air de l 120 mm: Tuyau d'évacuation l 100 mm ❑ Emboîtez le réducteur (accessoireen option, voir àladernièrepage) dans le manchon àair puis fixez le tuyau d'éva- cuation. Tuyau d'évacuation l 120 mm ❑ Fixez le tuyau d'évacuation directement contrelemanchon àair. Avant le montage Hottes aspirantes àsortie d'air de l 150 mm:

yau d'évacuation l 120 mm ❑ Fixez le manchon réducteur (voir l'acces- soirespécial àladernièrepage) contrela sortie d'air. ❑ Fixez le tuyau d'évacuation contrele manchon réducteur. Tuyau d'évacuation l 150 mm ❑ Fixez le tuyau d'évacuation directement contrelasortie d'air.

un clapet antiretour aété monté, vérifiez son bon fonctionnement. Hottes aspirantes àsortie d'air rectan- gulaire: ❑ Vissez le manchon àair ci-joint au- dessus de la sortie d'air. Mode Air recyclé

L'air épuré par un filtreaucharbon actif supplémen- tairerevient dans la pièce.

En mode Air recy- clé, il faudra proté- ger l'orifice de soufflage par une grille (voir les accessoi- resenoption àladernièrepage), pour éviter tout risque d'ordremécanique ou électrique.25 La fiche mâle de la hotte aspirante ne pourra êtrebranchée que dans une prise secteur àcontacts de terreréglementaire- ment posée. Installez cette prise de préférence accessible àproximité de la hotte. Si une fois la hotte montée cette prise n'est plus accessible, il faudra prévoir

dispositif de coupuretous pôles dans le secteur.Valent comme dispositif de coupu- re les commutateurs présentant une ouver- tureentrecontacts de plus de 3mmpour chaque pôle. Les disjoncteurs et contac- teurs entrent dans cette catégorie. Avant d'effectuer des réparations sur l'ap- pareil, mettez-le systématiquement hors tension. Les réparations ne pourront êtreconfiées qu'à des spécialistes. Si le cordon de raccordement au sec- teur de cet appareil aété endommagé, il faudra, pour éviter tout risque, confier son remplacement au fabricant, àson service après-vente ou àune personne détentrice de qualifications équivalentes. Des réparations inexpertes peuvent ent- raîner des risques considérables pour l'utilisateur. Longueur du cordon de branchement: 1,20 m. Données électriques: Les données électriques se trouvent sur la plaque signalétique accessibles après avoir enlever le cadredufiltre, àl'intérieur de l'appareil. N'introduisez pas les doigts dans l'orifi- ce de sortie d'air. Cet appareil est conforme aux dispositions communautaires d'antiparasitage. La hotte aspirante convient particulière- ment àl'incorporation dans des cheminées murales et suspendues. Pour obtenir un rendement d'aspiration optimal (très important pour les solutions en ilôt):

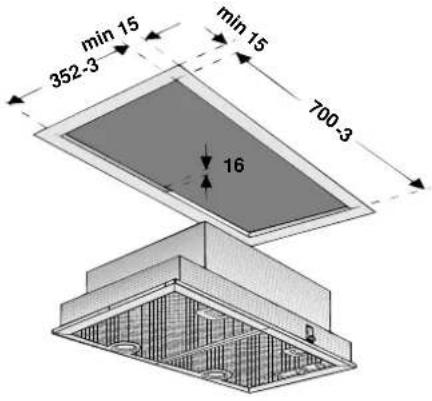

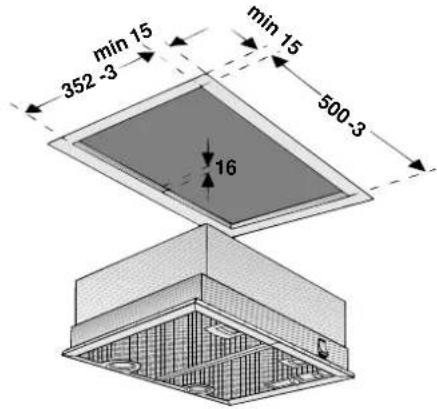

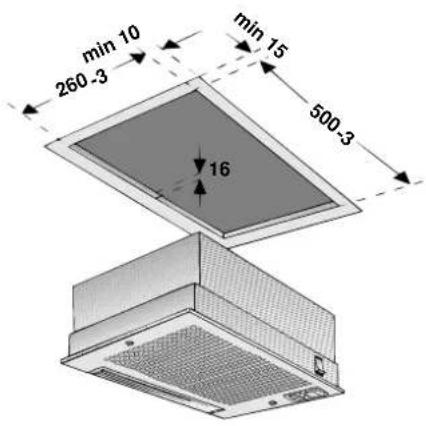

Les éléments doivent recouvrir l'en- semble de la surface de cuisson. En vue de l'encastrement et suivant la variante, il faudra avoir préalablement réalisé les découpes suivantes: Hottes aspirante avec commutateur àbas- cule: largeur 53 cm, à1moteur: min min

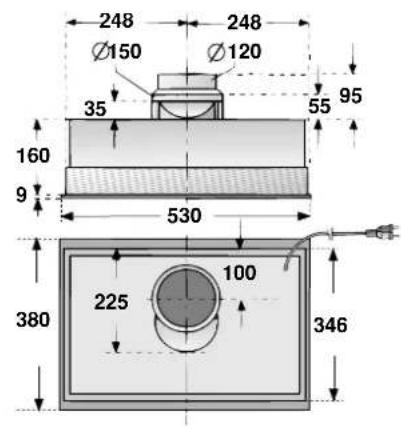

Hotte àcurseur Largeur 53 cm, à1et2 moteurs: min

Branchement électrique Montage

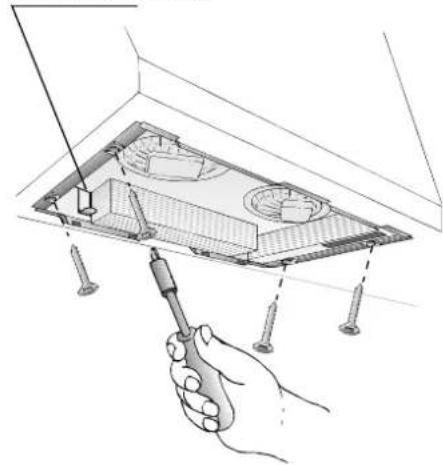

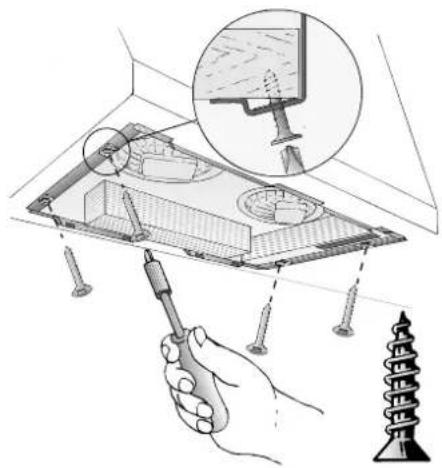

3461. Défaites les vis.

2. Retenez la hotte par le bas, extrayez le

ssort de montage àl'avant et àl'arrière

3. Extrayez la hotte aspirante par le bas.

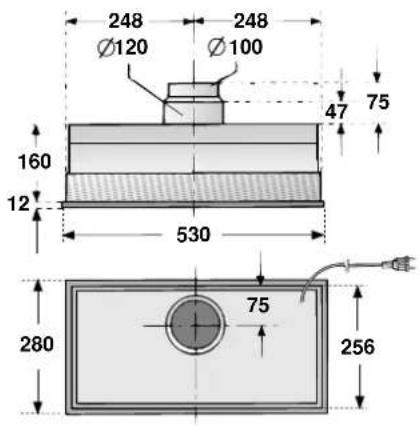

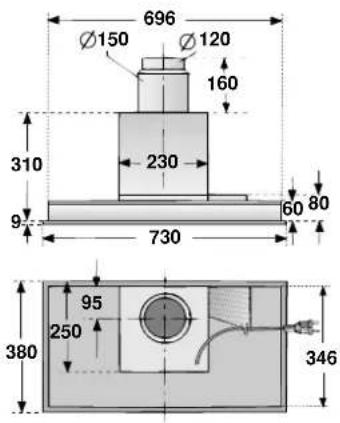

Ressort de montage Demontage Poids, en kg: Largeur 53 cm 1moteurCommutateurSous réserve de modifications constructives dans lecadreduprogrès technique. Version Air évacué Air recyclé 5,0 6,3 1moteurCurseur1moteurCurseur 53 cm 73 cm 2moteursCurseur2moteursCurseur 53 cm 73 cm 9,5 8,3 8,7 10,7 9,5 9,9 10,3 11,6

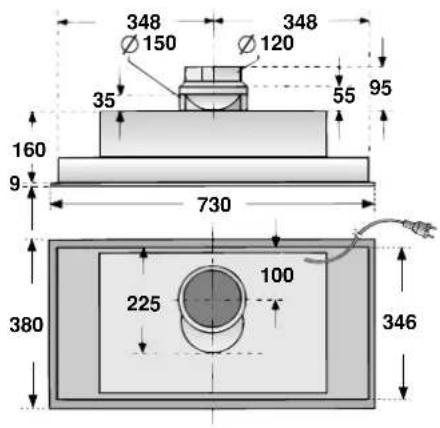

Hotte àcurseur Largeur 73 cm, à1et2 moteurs: min

1. Retirez la grille du filtre (voir la notice

Etablissez la liaison électrique.

3. Poussez la hotte aspirante vers le haut,

dans l'orifice d'encastrement, jusqu'à ce que l'accessoiredemontage encrante à l'avant et àl'arrière.

4. Vissez la hotte aspirante àfond.

5. Mettez en place la grille du filtre puis

verrouillez-la (voir la notice d'utilisation). Montage
