RE 362 - υψηλής πίεσης καθαριστής STIHL - Δωρεάν εγχειρίδιο χρήσης

Τεχνικά χαρακτηριστικά	Μέγιστη πίεση: 160 bar, Ροή: 500 l/h, Ισχύς: 2,8 kW
Διαστάσεις	Μήκος: 400 mm, Πλάτος: 400 mm, Ύψος: 900 mm
Βάρος	25 kg
Χρήση	Καθαρισμός εξωτερικών επιφανειών, οχημάτων, βεραντών και κηπουρικών εργαλείων
Συντήρηση	Ελέγχετε τακτικά τα φίλτρα, καθαρίζετε το ακροφύσιο και τα αξεσουάρ μετά από κάθε χρήση
Ασφάλεια	Χρησιμοποιείτε προστατευτικά γυαλιά, μην κατευθύνετε το πίδακα προς τον εαυτό σας ή άλλους
Γενικές πληροφορίες	Εγγύηση 2 ετών, Διαθέσιμη εξυπηρέτηση μετά την πώληση, Διαθέσιμα συμβατά αξεσουάρ

Συχνές ερωτήσεις - RE 362 STIHL

Πώς μπορώ να ξεκινήσω το πιεστικό μηχάνημα STIHL RE 362;

Για να ξεκινήσετε το STIHL RE 362, συνδέστε το σε πηγή ηλεκτρικής ενέργειας, βεβαιωθείτε ότι ο σωλήνας νερού είναι σωστά συνδεδεμένος, ανοίξτε τη βρύση νερού και πατήστε το κουμπί εκκίνησης.

Τι να κάνω αν το πιεστικό μηχάνημα δεν λειτουργεί;

Ελέγξτε αν η συσκευή είναι σωστά συνδεδεμένη, αν η βρύση νερού είναι ανοιχτή και αν το καλώδιο τροφοδοσίας δεν είναι κατεστραμμένο. Βεβαιωθείτε επίσης ότι το φίλτρο εισόδου νερού δεν είναι φραγμένο.

Πώς ρυθμίζω την πίεση του νερού στο STIHL RE 362;

Η πίεση του νερού μπορεί να ρυθμιστεί γυρίζοντας τον ρυθμιστή πίεσης που βρίσκεται στο πιστόλι ψεκασμού. Ανατρέξτε στο εγχειρίδιο χρήσης για συγκεκριμένες ρυθμίσεις.

Είναι φυσιολογικό το πιεστικό μηχάνημα να κάνει δυνατούς θορύβους;

Ένα ορισμένο επίπεδο θορύβου είναι φυσιολογικό κατά τη χρήση. Ωστόσο, αν ο θόρυβος είναι υπερβολικός ή ασυνήθιστος, ελέγξτε αν υπάρχουν κατεστραμμένα μέρη ή αν η συσκευή χρειάζεται συντήρηση.

Πώς καθαρίζω το φίλτρο εισόδου νερού;

Για να καθαρίσετε το φίλτρο εισόδου νερού, ξεβιδώστε το κάλυμμα του φίλτρου, αφαιρέστε το φίλτρο και ξεπλύνετέ το με καθαρό νερό για να αφαιρέσετε τα υπολείμματα και τις ακαθαρσίες. Επανατοποθετήστε το μετά τον καθαρισμό.

Τι να κάνω αν η ροή του νερού είναι αδύναμη;

Αν η ροή του νερού είναι αδύναμη, ελέγξτε αν ο σωλήνας νερού είναι διπλωμένος ή φραγμένος και βεβαιωθείτε ότι το φίλτρο εισόδου νερού είναι καθαρό. Ελέγξτε επίσης τα ακροφύσια ψεκασμού για τυχόν εμπλοκές.

Πώς συντηρώ το STIHL RE 362;

Για να συντηρήσετε το STIHL RE 362, καθαρίζετε τακτικά το φίλτρο εισόδου νερού, ελέγχετε τις συνδέσεις και τους σωλήνες για διαρροές και αποθηκεύετε τη συσκευή σε ξηρό μέρος μετά τη χρήση.

Μπορώ να χρησιμοποιήσω χημικά με το πιεστικό μηχάνημα;

Ναι, αλλά βεβαιωθείτε ότι χρησιμοποιείτε απορρυπαντικά συμβατά με το STIHL RE 362 και ακολουθήστε τις οδηγίες του κατασκευαστή για να αποφύγετε ζημιές στη συσκευή.

Ποια είναι η εγγύηση του STIHL RE 362;

Το STIHL RE 362 καλύπτεται συνήθως από εγγύηση 2 ετών. Ελέγξτε το εγχειρίδιο χρήσης για συγκεκριμένες λεπτομέρειες εγγύησης.

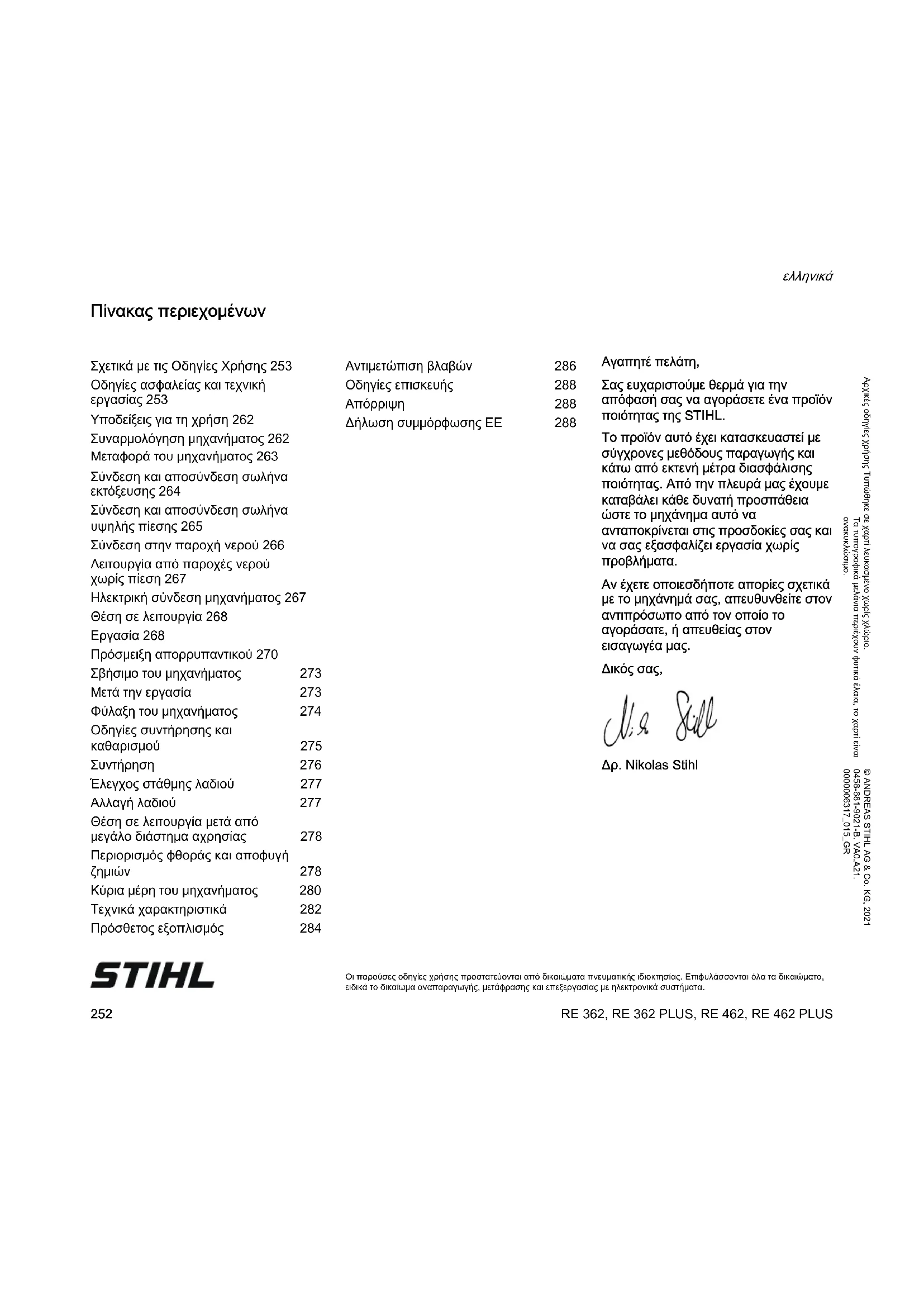

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RE 362 STIHL

Πίνακας περιεχομένων

Σχετικά με τις Οδηγίες Χρήσης 253

Οδηγίες ασφαλείας και τεχνική εργασίας 253

Υποδείξεις για τη χρήση 262

Συναρμολόγηση μηχανήματος 262

Μεταφορά του μηχανήματος 263

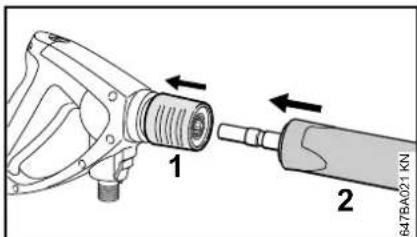

Σύνδεση και αποσύνδεση σωλήνα εκτόξευσης 264

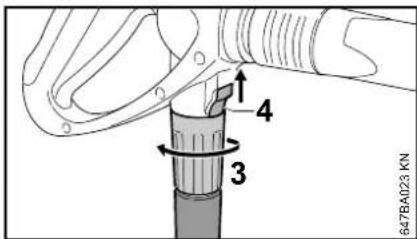

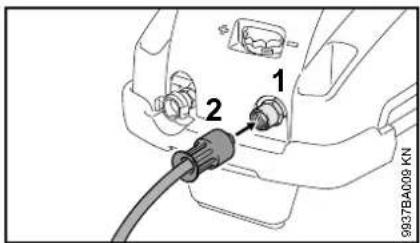

Σύνδεση και αποσύνδεση σωλήνα υψηλής πίεσης 265

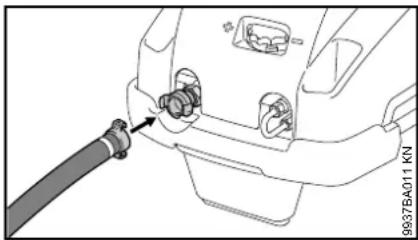

Σύνδεση στην παροχή νερού 266

Λειτουργία από παροχές νερού χωρίς πίεση 267

Ηλεκτρική σύνδεση μηχανήματος 267

Θέση σε λειτουργία 268

Εργασία 268

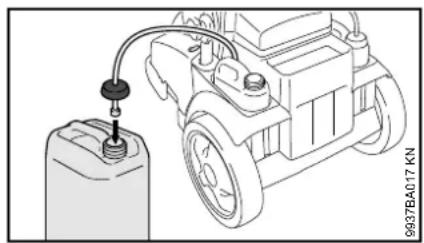

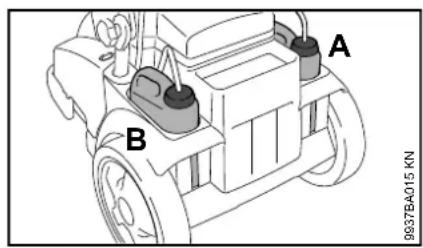

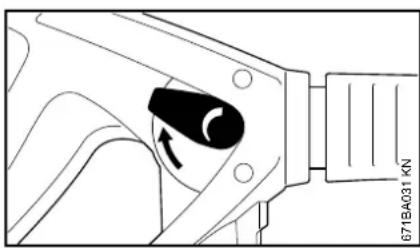

Πρόσμειξη απορρυπαντικού 270

Σβήσιμο του μηχανήματος 273

Μετά την εργασία 273

Φύλαξη του μηχανήματος 274

Οδηγίες συντήρησης και καθαρισμού 275

Συντήρηση 276

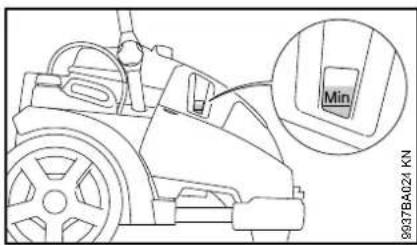

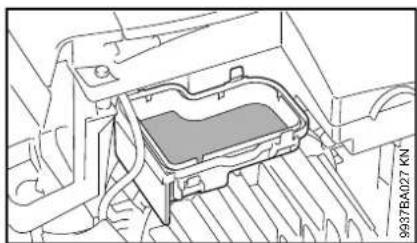

'Ελεγχος στάθμης λαδιού 277

Αλλαγή λαδιού 277

Θέση σε λειτουργία μετά από μεγάλο διάστημα αχρησίας 278

Περιορισμός φθοράς και αποφυγή ζημιών 278

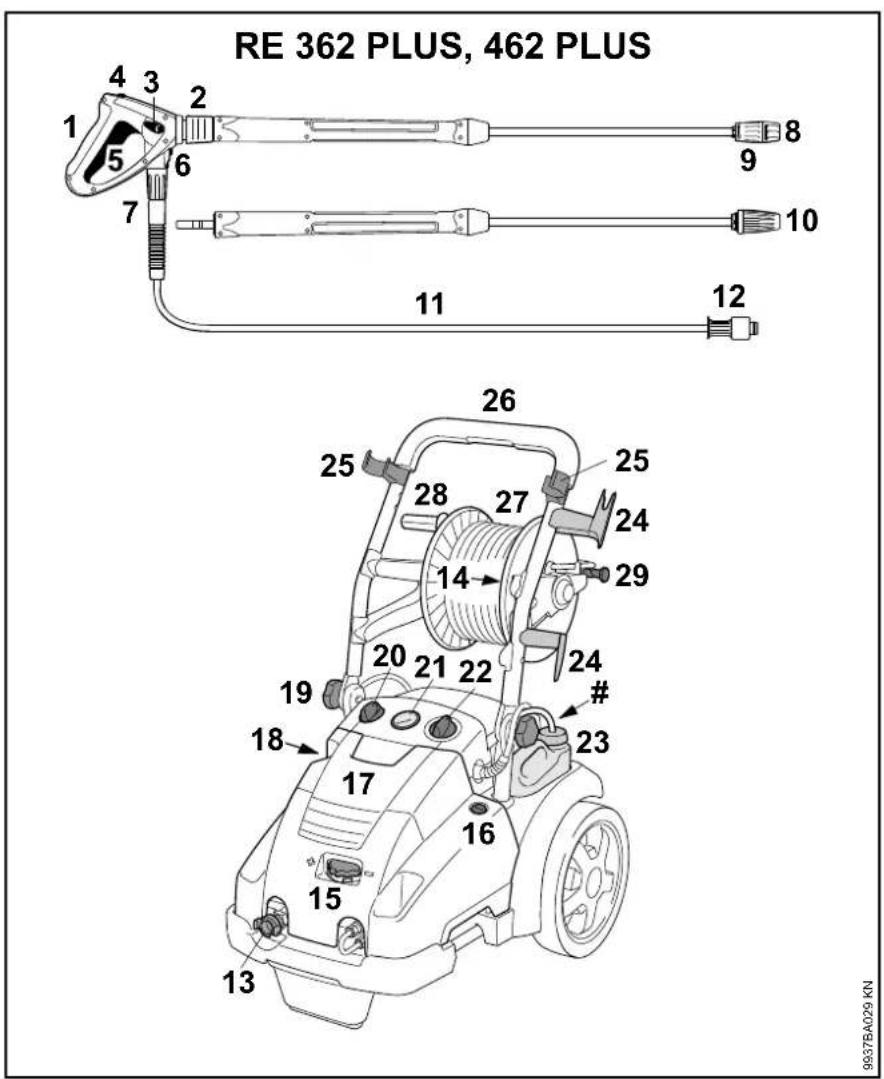

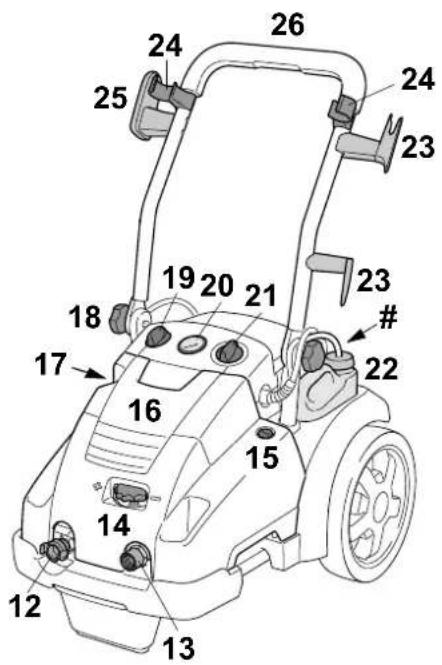

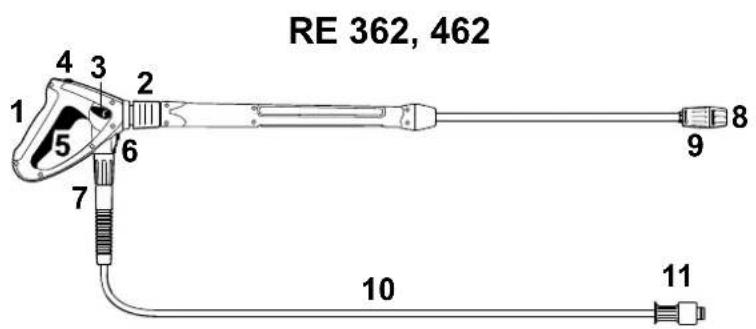

Κύρια μέρη του μηχανήματος 280

Τεχνικά χαρακτηριστικά 282

Πρόσθετος εξοπλισμός 284

Αντιμετώπιση βλαβών 286

Οδηγίες επισκευής 288

Απόρριψη 288

Δήλωση συμμόρφωσης ΕΕ 288

Αγαπητέ πελάτη,

Σας ευχαριστούμε θερμά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της STIHL.

Το προϊόν αυτό έχει κατασκευαστεί με σύγχρονες μεθόδους παραγωγής και κάτω από εκτενή μέτρα διασφάλισης ποιότητας. Από την πλευρά μας έχουμε καταβάλει κάθε δυνατή προσπάθεια ώστε το μηχάνημα αυτό να ανταποκρίνεται στις προσδοκίες σας και να σας εξασφαλίζει εργασία χωρίς προβλήματα.

Αν έχετε οποιεσδήποτε απορίες σχετικά με το μηχάνημά σας, απευθυνθείτε στον αντιπρόσωπο από τον οποίο το αγοράσατε, ή απευθείας στον εισαγωγέα μας.

Δικός σας,

Δρ. Nikolas Stihl

аукскуютию.

Οι παρούσες οδηγίες χρήσης προστατεύονται από δικαιώματα πνευματικής ιδιοκτησίας. Επιφυλάσσονται όλα τα δικαιώματα, ειδικά το δικαίωμα αναπαραγωγής; μετάφρασης και επεξεργασίας με ηλεκτρονικά συστήματα.

RE 362, RE 362 PLUS, RE 462, RE 462 PLUS

Σχετικά με τις Οδηγίες Χρήσης

Σύμβολα

Όλα τα σύμβολα που υπάρχουν πάνω στο μηχάνημα επεξηγούνται σ' αυτές τις οδηγίες χρήσης.

Διάκριση παραγράφων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποίηση για κίνδυνο ατυχήματος, τραυματισμού και σοβαρών υλικών ζημιών.

ΣΗΜΕΙΩΣΗ

Προειδοποίηση για πιθανή ζημιά του μηχανήματος ή των εξαρτημάτων του.

Τεχνική ανάπτυξη

Στη STIHL εργαζόμαστε συνεχώς για την περαιτέρω βελτίωση των μηχανημάτων και συσκευών μας. Για τον λόγο αυτό, διατηρούμε το δικαίωμα αλλαγών στον σχεδιασμό, στα τεχνικά χαρακτηριστικά και στον εξοπλισμό των μηχανημάτων σας.

Τα στοιχεία και οι εικόνες που υπάρχουν στις οδηγίες χρήσης δεν δεσμεύουν τον κατασκευαστή.

Οδηγίες ασφαλείας και τεχνική εργασίας

Κατά την εργασία με αυτό το μηχάνημα πρέπει να λαμβάνονται ειδικά μέτρα ασφαλείας, επειδή γίνεται χρήση ηλεκτρικού ρεύματος.

Πριν θέσετε το μηχάνημα σε λει- τουργία για πρώτη φορά, διαβάστε όλο το εγχειρίδιο χειρισμού με προ- σοχή και φυλάξτε το για μελλοντική χρήση. Η μη τήρηση των οδη- γιών χρήσης μπορεί να οδηγή- σει σε θανατηφόρο ατύχημα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από παιδιά ή νεαρά άτομα. Τα παιδιά πρέπει να επιβλέπονται, ώστε να μη χρησιμοποιήσουν το μηχάνημα σαν παιχνίδι.
• Δίνετε ή δανείζετε το μηχάνημα μόνο σε άτομα που είναι εξοικειωμένα με το συγκεκριμένο μοντέλο και τον χειρισμό του, και δίνετε πάντα μαζί τις οδηγίες χρήσης.
• Μη χρησιμοποιείτε το μηχάνημα όταν υπάρχουν άτομα στον χώρο εργασίας που δεν φορούν προστατευτική ενδυμασία.

ελληνικά

• Πριν από οποιαδήποτε εργασία στο μηχάνημα, π.χ. καθάρισμα, συντήρηση, αλλαγή εξαρτημάτων, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα!
• Κατά τη διάρκεια της εργασίας με πλυστικό υψηλής πίεσης μπορεί να σχηματιστούν αερολύματα. Η εισπνοή αερολυμάτων μπορεί να είναι επικίνδυνη για την υγεία. Για να προσδιοριστούν τα κατάλληλα μέτρα για την προστασία από αερολύματα που περιέχουν νερό, πρέπει πριν την εργασία να γίνει εκτίμηση κινδύνων με βάση την επιφάνεια που πρέπει να καθαριστεί και τα αντικείμενα στο άμεσο περιβάλλον της. Μάσκες προστασίας της αναπνοής της κατηγορίας FFP2 ή άνω είναι κατάλληλες για προστασία από αερολύματα που περιέχουν νερό.

Τηρείτε τους κανονισμούς ασφαλείας που εκδίδονται από τα επαγγελματικά και

εργατικά σωματεία, τα ταμεία κοινωνικής πρόνοιας, τους φορείς για την προστασία των εργαζομένων κ.λπ.

Όταν δεν χρησιμοποιείτε το μηχάνημα, να το τοποθετείτε με τέτοιο τρόπο ώστε να μη δημιουργεί κινδύνους. Φροντίστε ώστε το μηχάνημα να μην είναι προσιτό σε αναρμόδια άτομα. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.

Το μηχάνημα αυτό επιτρέπεται να χρησιμοποιείται μόνο από άτομα που έχουν εκπαιδευτεί στη χρήση και στον χειρισμό του ή μπορούν να αποδείξουν ότι είναι σε θέση να χειριστούν το μηχάνημα με ασφάλεια.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή χωρίς πείρα και γνώση, εφόσον επιβλέπονται και έχουν εκπαιδευτεί στην ασφαλή χρήση του μηχανήματος και κατανοούν τους σχετικούς κινδύνους.

Ο χρήστης φέρει ευθύνη για ατυχήματα ή ζημιές που προκαλούνται σε τρίτους ή στις περιουσίες τους.

Αν δεν έχετε εργαστεί ξανά με μηχάνημα αυτού του είδους, ζητήστε από τον πωλητή ή κάποιον άλλο ειδικό να σας εξηγήσει τον ασφαλή χειρισμό του μηχανήματος.

Σε ορισμένες χώρες, η χρήση μηχανημάτων που εκπέμπουν θόρυβο μπορεί να περιορίζεται με δημοτικούς κανονισμούς. Τηρείτε τους εθνικούς κανονισμούς.

Πριν από κάθε εργασία, ελέγχετε την καλή κατάσταση του μηχανήματος. Δίνετε ειδική προσοχή στο καλώδιο τροφοδοσίας, στο φις του καλωδίου τροφοδοσίας, στον σωλήνα υψηλής πίεσης, στο σύστημα εκτόξευσης και στα συστήματα ασφαλείας.

Αν ο σωλήνας υψηλής πίεσης έχει οποιαδήποτε ζημιά, μην τον χρησιμοποιήσετε αλλά αλλάξτε τον αμέσως.

Μη θέτετε το μηχάνημα σε λειτουργία αν υπάρχει ζημιά σε οποιοδήποτε εξάρτημα.

Μην πατάτε, τραβάτε, τσακίζετε ή στρίβετε τον σωλήνα υψηλής πίεσης.

Μη χρησιμοποιείτε τον σωλήνα υψηλής πίεσης ή το καλώδιο τροφοδοσίας για να τραβήξετε ή να μεταφέρετε το μηχάνημα.

Ο σωλήνας υψηλής πίεσης πρέπει να είναι εγκεκριμένος για την επιτρεπόμενη υπερπίεση λειτουργίας του μηχανήματος.

Η επιτρεπόμενη υπερπίεση, η μέγιστη επιτρεπόμενη θερμοκρασία και η ημερομηνία κατασκευής αναγράφονται στον μανδύα του σωλήνα υψηλής πίεσης. Στα εξαρτήματα σύνδεσης αναγράφονται η επιτρεπόμενη πίεση και η ημερομηνία κατασκευής.

Παρελκόμενα και ανταλλακτικά

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Οι σωλήνες υψηλής πίεσης και τα διάφορα εξαρτήματα σύνδεσης καθορίζουν σε μεγάλο βαθμό την ασφάλεια του μηχανήματος. Το

μηχάνημα πρέπει να χρησιμοποιείται μόνο με τους σωλήνες υψηλής πίεσης, συνδέσμους και άλλα παρελκόμενα που έχουν εγκριθεί από τη STIHL για χρήση σ' αυτό, ή με άλλα εξαρτήματα τα οποία είναι ισοδύναμα από τεχνική άποψη. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Χρησιμοποιείτε μόνο παρελκόμενα καλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα.

- H STIHL συνιστά να χρησιμοποιήσετε μόνο γνήσια εξαρτήματα και παρελκόμενα STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο προϊόν και στις απαιτήσεις του χρήστη.

Μην κάνετε επεμβάσεις στο μηχάνημα, καθώς μπορεί να τεθεί σε κίνδυνο η ασφάλειά σας. Η ΣΤΙΗL δεν αναλαμβάνει καμία ευθύνη για τραυματισμούς ή υλικές ζημιές που οφείλονται στη χρήση μη

εγκεκριμένων προσαρμοζόμενων εργαλείων.

Σωματική κατάσταση

Προκειμένου να εργαστείτε με το μηχάνημα, πρέπει να είστε καλά στην υγεία, ξεκούραστος και σε καλή ψυχολογική κατάσταση. Αν για λόγους υγείας πρέπει να αποφεύγετε τη σωματική κόπωση, ρωτήστε τον γιατρό σας αν μπορείτε να εργαστείτε με μηχάνημα αυτού του είδους.

Απαγορεύεται η χρήση του μηχανήματος μετά από λήψη αλκούλ, ναρκωτικών ή φαρμάκων που μειώνουν την ικανότητα αντίδρασης.

Τομείς χρήσης

Το πλυστικό υψηλής πίεσης είναι κατάλληλο για το καθάρισμα επιφανειών, οχημάτων, μηχανών, δοχείων, προσόψεων, στάβλων και για την αφαίρεση σκουριάς χωρίς τη δημιουργία σκόνης και σπινθήρων.

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται για κανέναν άλλο σκοπό, καθώς

ελληνικά

μπορεί να προκληθούν ατυχήματα ή ζημιά στο μηχάνημα.

Μη χρησιμοποιείτε το μηχάνημα σε θερμοκρασίες γύρω ή κάτω από τους 0 °C.

Ενδυμασία και εξοπλισμός

Να φοράτε υποδήματα με αντιολισθητική σόλα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να φοράτε γυαλιά ασφαλείας στενής εφαρμογής σύμφωνα με το πρότυπο EN 166 για να μειώνεται ο κίνδυνος τραυματισμού των ματιών. Φροντίζετε ώστε τα γυαλιά ασφαλείας να εφαρμόζουν σωστά.

Να φοράτε προστατευτική ενδυμασία. Η STIHL συνιστά να φοράτε φόρμα εργασίας, ώστε να μειώνεται ο κίνδυνος τραυματισμού σε περίπτωση επαφής με τη δέσμη υψηλής πίεσης.

Μεταφορά

Κατά τη μεταφορά σε οχήματα:

• Ασφαλίστε το πλυστικό υψηλής πίεσης από ανατροπή και ζημιά σύμφωνα με τους κανονισμούς της χώρας σας.
• Αδειάστε το δοχείο απορρυπαντικού και ασφαλίστε το από ανατροπή.

Αν πρόκεπαι να μεταφέρετε το μηχάνημα και τα παρελκόμενα σε θερμοκρασίες γύρω ή κάτω από τους 0 °C (32 °F), συνιστούμε τη χρήση ενός αντιψυκτικού μέσου – Βλέπε «Φύλαξη μηχανήματος».

Απορρυπαντικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Το μηχάνημα είναι σχεδιασμένο για λειτουργία με τα απορρυπαντικά που διατίθενται ή συνιστώνται από τον κατασκευαστή.

• Χρησιμοποιείτε μόνο απορρυπαντικά που είναι εγκεκριμένα για χρήση σε πλυστικά υψηλής πίεσης. Η χρήση ακατάλληλων απορρυπαντικών ή χημικών ουσιών μπορεί να προκαλέσει κινδύνους για την υγεία καθώς και ζημιές στο μηχάνημα ή στο αντικείμενο προς καθαρισμό. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

• Χρησιμοποιείτε τα απορρυπαντικά πάντοτε σύμφωνα με τη δοσολογία που αναφέρεται στις οδηγίες χρήσης του προϊόντος.

• Τα απορρυπαντικά ενδέχεται να περιέχουν επικίνδυνες (δηλητηριώδεις, διαβρωτικές, ερεθιστικές), καυστές, εύφλεκτες ουσίες. Αν το απορρυπαντικό έρθει σε επαφή με τα μάτια ή το δέρμα, ξεπλύντε αμέσως με άφθονο καθαρό νερό. Σε περίπτωση κατάποσης, συμβουλευθείτε έναν γιατρό. Διαβάζετε τα φύλλα δεδομένων ασφαλείας του κατασκευαστή!

Πριν την εργασία

Μη συνδέετε το πλυστικό υψηλής πίεσης απευθείας στο δίκτυο πόσιμου νερού.

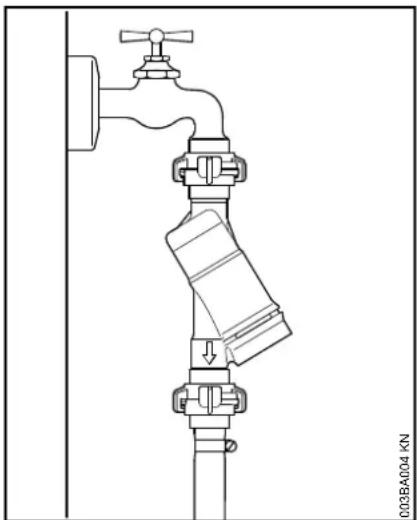

Για τη σύνδεση του πλυστικού στο δίκτυο πόσιμου νερού, να χρησιμοποιείτε πάντα μια ανεπίστροφη βαλβίδα – Βλέπε «Πρόσθετος εξοπλισμός».

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Νερό που έχει περάσει μέσα από την ανεπίστροφη βαλβίδα, δεν θεωρείται πλέον πόσιμο νερό.

Μη χρησιμοποιείτε το μηχάνημα με βρόμικο νερό.

Αν υπάρχει πιθανότητα αναρρόφησης ρύπων (π.χ. άμμος) πρέπει να χρησιμοποιείται κατάλληλο φίλτρο νερού.

'Ελεγχος πλυστικού υψηλής πίεσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Το πλυστικό επιτρέπεται να χρησιμοποιείται μόνο εφόσον δεν έχει ζημιά και είναι σε ασφαλή κατάσταση λειτουργίας – Κίνδυνος ατυχήματος!
• Ο διακόπτης του μηχανήματος πρέπει να μπαίνει εύκολα στη θέση 0.

• Ο διακόπτης του μηχανήματος πρέπει να είναι στη θέση 0.

• Μη χρησιμοποιείτε το μηχάνημα αν υπάρχει ζημιά στον σωλήνα υψηλής πίεσης, στο σύστημα ψεκασμού ή στα συστήματα ασφαλείας.

• Ο σωλήνας υψηλής πίεσης και το σύστημα εκτόξευσης πρέπει να είναι σε άριστη κατάσταση (καθαρά, εύκολος χειρισμός) και σωστά τοποθετημένα.
• Για τον ασφαλή χειρισμό του μηχανήματος, οι χειρολαβές πρέπει να είναι καθαρές και στεγνές, χωρίς λάδι και ρύπους.
• Ελέγξτε τη στάθμη του λαδιού.
• Μην κάνετε επεμβάσεις στα χειριστήρια και στα συστήματα ασφαλείας.
• Τοποθετήστε το μηχάνημα με τρόπο ώστε να είναι ασφαλισμένο από ολίσθηση και ανατροπή. Χρησιμοποιείτε το μηχάνημα μόνο πάνω σε στερεή και επίπεδη επιφάνεια.

ελληνικά

Ηλεκτρική σύνδεση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για τη μείωση του κινδύνου ηλεκτροπληξίας:

• Η τάση και η συχνότητα του μηχανήματος (βλέπε πινακίδα τύπου) πρέπει να συμφωνούν με την τάση και τη συχνότητα του δικτύου.
• Ελέγξτε το καλώδιο τροφοδοσίας, το φις και τη μπαλαντέζα για ζημιές. Μη χρησιμοποιείτε το μηχάνημα αν υπάρχει ζημιά στο καλώδιο τροφοδοσίας, στη μπαλαντέζα ή στο φις.
• Το καλώδιο τροφοδοσίας επιτρέπεται να συνδέεται μόνο σε κατάλληλα εγκατεστημένη πρίζα.
• Η μόνωση των καλωδίων τροφοδοσίας και επέκτασης, του φις και των συνδέσεων πρέπει να είναι σε άριστη κατάσταση.
• Μην πιάνετε ποτέ το φις, το καλώδιο τροφοδοσίας, τη μπαλαντέζα ή οποιαδήποτε ηλεκτρική σύνδεση με βρεγμένα χέρια.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τοποθετείτε το καλώδιο τροφοδοσίας και τη μπαλαντέζα με κατάλληλο τρόπο:

• Οι επιμέρους αγωγοί πρέπει να έχουν τουλάχιστον την ελάχιστη διατομή – Βλέπε «Ηλεκτρική σύνδεση μηχανήματος».
• Τοποθετείτε και επισημαίνετε το καλώδιο τροφοδοσίας με κατάλληλο τρόπο, ώστε να μην πάθει ζημιά και να μην προκαλεί κίνδυνο σε τρίτους – Κίνδυνος να σκοντάψετε!

• Η χρήση ακατάλληλων καλωδίων επέκτασης (μπαλαντέζες) μπορεί να είναι επικίνδυνη. Χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι εγκεκριμένα για χρήση σε εξωτερικούς χώρους και φέρουν σχετική σήμανση, και των οποίων οι αγωγοί έχουν κατάλληλη διατομή.

• Ο ρευματολήπτης (φις) και ο ρευματοδότης (πρίζα) του καλωδίου επέκτασης πρέπει να είναι αδιάβροχοι και δεν επιτρέπεται να βρίσκονται στο νερό.

• Συνιστούμε να διατηρείτε τη σύνδεση του καλωδίου επέκτασης σε απόσταση τουλάχιστον 60 mm πάνω από το έδαφος, π.χ. με τη χρήση μιας ανέμης καλωδίου.
• Μην αφήνετε τα καλώδια να τρίβονται σε ακμές, αιχμές ή κοφτερά αντικείμενα.
• Μην τσακίζετε τα καλώδια σε πόρτες ή παράθυρα.
• Αν τα καλώδια μπλεχτούν, αποσυνδέστε το φις και τακτοποιήστε τα.
• Να ξετυλίγετε πάντοτε ολόκληρο το καλώδιο από την ανέμη, για να αποφευχθεί ο κίνδυνος πυρκαγιάς λόγω υπερθέρμανσης.

Κατά την εργασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Μην αναρροφάτε υγρά που περιέχουν διαλύτες ή μη αραιωμένα οξέα ή διαλύτες (π.χ. βενζίνη, πετρέλαιο θέρμανσης, νέφτι ή ασετόν). Οι ουσίες αυτές προκαλούν ζημιά στα υλικά του μηχανήματος. Το νέφος που δημιουργείται είναι εύφλεκτο, εκρηκτικό και δηλητηριώδες.

Σε περίπτωση ζημιάς στο καλώ- διο τροφοδοσίας, αποσυνδέστε αμέ- σως το φις από την πρίζα – Κίνδυνος θανατηφόρας ηλεκτροπληξίας!

Μην καθαρίζετε το ίδιο το μηχάνημα ή άλλες ηλεκτρικές συσκευές με δέσμη νερού υψηλής πίεσης ή ρίχνοντας νερό με το λάστιχο – Κίνδυνος βραχυκυκλώματος!

Μην καθαρίζετε ηλεκτρικές εγκατα- στάσεις, συνδέσεις και καλώδια με δέσμη νερού υψη- λής πίεσης ή ρίχνοντας νερό με το λάστιχο – Κίνδυ- νος βραχυκυκλώματος!

Ο χειριστής δεν επιτρέπεται να κατευθύνει τη δέσμη υγρού στον εαυτό του ή σε άλλα άτομα, ακόμη και για να καθαρίσει ρούχα ή παπούτσια – Κίνδυνος τραυματισμού!

Φροντίζετε πάντα για σταθερή και ασφαλή στάση του σώματός σας.

Χρησιμοποιείτε το μηχάνημα μόνο σε όρθια θέση.

Προσοχή όταν εργάζεστε σε ολισθηρό, βρεγμένο, χιονισμένο ή παγωμένο έδαφος, σε πλαγιές, σε ανώμαλο έδαφος – Κίνδυνος ολίσθησης!

Τοποθετείτε το πλυστικό υψηλής πίεσης σε όσο το δυνατόν μεγαλύτερη απόσταση από το αντικείμενο που καθαρίζετε.

Μη σκεπάζετε το μηχάνημα. Φροντίζετε για επαρκή αερισμό του κινητήρα.

Μην κατευθύνετε τη δέσμη υψηλής πίεσης σε ζώα.

Μην κατευθύνετε τη δέσμη υψηλής πίεσης σε σημεία όπου δεν έχετε πλήρη ορατότητα.

Κρατάτε σε απόσταση περαστικούς, παιδιά και ζώα.

Τυχόν επικίνδυνες ουσίες που απελευθερώνονται κατά το καθάρισμα (π.χ. αμίαντος, λάδια) δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Τηρείτε οπωσδήποτε τις οδηγίες για την προστασία του περιβάλλοντος!

Μην καθαρίζετε επιφάνειες από αμιαντούχο τσιμέντο με δέσμη υψηλής πίεσης. Μαζί με τις ακαθαρσίες μπορούν να απελευθερωθούν επικίνδυνες ίνες αμιάντου που ενδέχεται να τις εισπνεύσετε. Ο κίνδυνος

ελληνικά

είναι ιδιαίτερα μεγάλος μετά το στέγνωμα της επιφάνειας που καθαρίστηκε.

Ευαίσθητα μέρη από καουτσούκ, ύφασμα κ.λπ. δεν πρέπει να καθαρίζονται με στρογγυλή δέσμη, όπως π.χ. με περιστρεφόμενο μπεκ. Διατηρείτε επαρκή απόσταση ανάμεσα στο μπεκ υψηλής πίεσης και την επιφάνεια που καθαρίζετε, για να αποφύγετε ζημιές στην επιφάνεια.

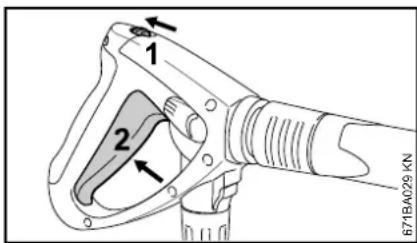

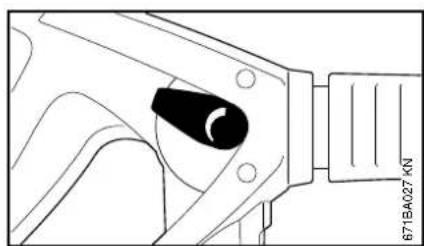

Η σκανδάλη του πιστολιού πρέπει να κινείται με ευκολία και να επανέρχεται αυτόματα στην αρχική της θέση μετά την απελευθέρωσή της.

Κρατάτε το πιστόλι εκτόξευσης και με τα δύο χέρια, ώστε να είστε σε θέση να αντιδράσετε κατάλληλα στις δυνάμεις ανάκρουσης και – κατά τη χρήση του συστήματος με σωλήνα εκτόξευσης υπό γωνία – στη ροπή στρέψης που δημιουργείται επιπλέον.

Ο σωλήνας υψηλής πίεσης δεν επιτρέπεται να έχει τσακίσεις ή να σχηματίζει θηλιές.

Προστατεύετε το καλώδιο τροφοδοσίας και τον σωλήνα υψηλής πίεσης από μηχανικές ζημιές, π.χ. από τσάκισμα, τριβή στο έδαφος ή διέλευση τροχών. Προστατεύετε το καλώδιο και τον σωλήνα από θερμότητα και λάδια.

Μην κατευθύνετε τη δέσμη υψηλής πίεσης στο καλώδιο τροφοδοσίας.

Αν το μηχάνημα εκτεθεί σε αντικανονικές καταπονήσεις (π.χ. χτύπημα ή ππώση), ελέγξτε οπωσδήποτε την κατάστασή του πριν συνεχίσετε τη χρήση – Βλέπε επίσης κεφάλαιο «Πριν την εργασία». Ελέγξτε ειδικά τη λειτουργία των συστημάτων ασφαλείας. Αν το μηχάνημα δεν είναι απόλυτα ασφαλές, μην το χρησιμοποιήσετε σε καμία περίπτωση. Αν έχετε αμφιβολίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Πριν απομακρυνθείτε από το μηχάνημα: Σβήστε το μηχάνημα και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.

Σύστημα ασφαλείας

Κατά την ενεργοποίηση του συστήματος ασφαλείας, η υπερβολικά υψηλή πίεση επιστρέφει προς την πλευρά αναρρόφησης της αντλίας υψηλής πίεσης μέσω μιας βαλβίδας υπερχείλισης. Το σύστημα ασφαλείας έχει ρυθμιστεί από το εργοστάσιο και δεν επιτρέπεται να κάνετε αλλαγές στη ρύθμισή του.

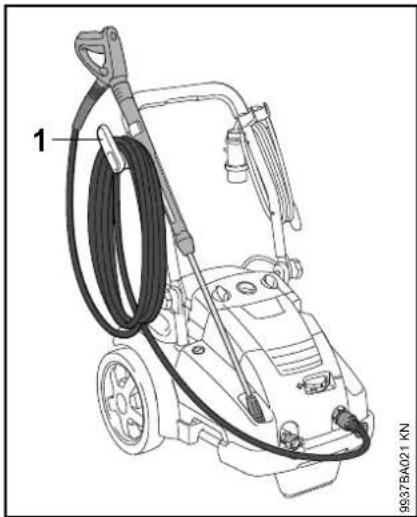

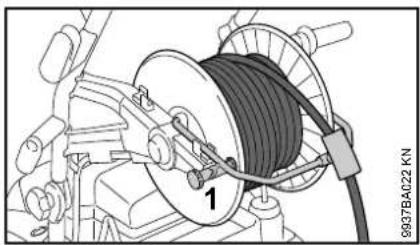

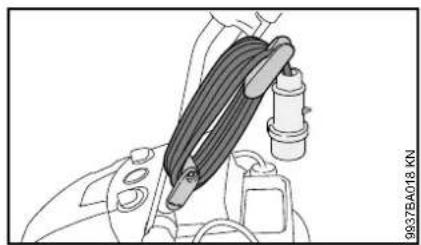

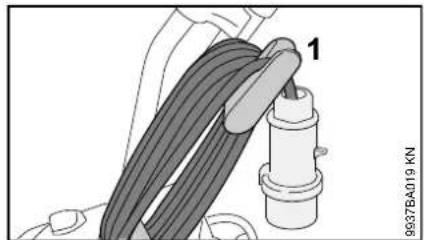

Μετά την εργασία

Σβήνετε πάντα το μηχάνημα πριν απομα- κρυνθείτε από αυτό!

• Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.
• Αποσυνδέστε τον σωλήνα παροχής νερού ανάμεσα στο μηχάνημα και το δίκτυο ύδρευσης.

Μην αποσυνδέετε το φις από την πρίζα, τραβώντας το καλώδιο τροφοδοσίας. Πιάνετε πάντα το φις!

Συντήρηση και επισκευές

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από οποιαδή- ποτε εργασία στο μηχάνημα, απο- συνδέστε το καλώδιο τροφοδο- σίας από την πρίζα.

• Χρησιμοποιείτε μόνο ανταλλακτικά καλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα. Αν έχετε απορίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.
• Για λόγους αποφυγής κινδύνων, εργασίες στο μηχάνημα (π.χ. αντικατάσταση καλωδίου τροφοδοσίας) επιτρέπεται να πραγματοποιούνται μόνο από πιστοποιημένους αντιπροσώπους ή διπλωματούχους ηλεκτροτεχνίτες.

Καθαρίζετε τα πλαστικά μέρη με ένα πανί. Τα σκληρά απορρυπαντικά μπορεί να προκαλέσουν ζημιές στο πλαστικό.

Αν χρειάζεται, καθαρίστε τις σχισμές αναρρόφησης αέρα ψύξης στο σώμα του κινητήρα.

Συντηρείτε τακτικά το μηχάνημα. Εκτελείτε μόνο τις εργασίες συντήρησης και επισκευής που περιγράφονται στις οδηγίες χρήσης. Για όλες τις άλλες εργασίες, απευθυνθείτε σε ένα ειδικευμένο κατάστημα.

Η STIHL συνιστά να χρησιμοποιήσετε γνήσια ανταλλακτικά STIHL. Οι ιδιότητες των γνήσιων προϊόντων είναι άριστα προσαρμοσμένες στο μηχάνημα

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους πιστοποιημένους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης

και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Υποδείξεις για τη χρήση Συναρμολογήση Επιφάνειες με έντονη ρύπανση

Τα παρακάτω πληροφοριακά στοιχεία και παραδείγματα χρήσης διευκολύνουν την εργασία και συμβάλλουν στην επίτευξη των καλύτερων δυνατών αποτελεσμάτων καθαρισμού.

Πίεση λειτουργίας και παροχή νερού

Η διάλυση ρύπων γίνεται πιο αποτελεσματικά με υψηλή πίεση. Όσο μεγαλύτερη η παροχή του νερού, τόσο καλύτερα απομακρύνονται οι ρύποι.

Ευαίσθητα μέρη και επιφάνειες (π.χ. χρώμα autokivnțtou, καουτσούκ) πρέπει να καθαρίζονται με χαμηλή πίεση ή από μεγαλύτερη απόσταση, για να αποφεύγονται ζημιές. Για το καθάρισμα autokivnțtwv αρκεί πίεση 100 bar.

Μπεκ

Μπεκ επίπεδης δέσμης

Για όλες τις χρήσεις – Για το καθάρισμα εξαρτημάτων και (ευαίσθητων) επιφανειών.

Πεδία χρήσης:

• Καθάρισμα οχημάτων και μηχανών
• Καθάρισμα δαπέδων και επιφανειών
• Καθάρισμα στεγών και προσόψεων

Περιστρεφόμενο μπτεκ

Για την απομάκρυνση επίμονων ρύπων σε ανθεκτικές επιφάνειες.

Επιφάνειες με έντονη ρύπανση βρέχονται με νερό πριν το καθάρισμα, για να μαλακώσουν οι ρύποι.

Απορρυπαντικά:

Η καθαριστική δράση μπορεί να ενισχυθεί με τη βοήθεια απορρυπαντικών. Με τον κατάλληλο χρόνο δράσης (ανάλογα με το χρησιμοποιούμενο απορρυπαντικό) αυξάνονται οι επιδόσεις.

Μην αφήνετε τα απορρυπαντικά να στεγνώσουν πάνω στο αντικείμενο που καθαρίζετε.

Χρησιμοποιείτε τα απορρυπαντικά πάντοτε στη συνιστώμενη δοσολογία και σύμφωνα με τις οδηγίες χρήσης του προϊόντος.

Μηχανικός καθαρισμός:

Στρώματα ρύπων που έχουν κολλήσει στο αντικείμενο απομακρύνονται καλύτερα με την πρόσθετη χρήση παρελκομένων (π.χ. στρεφόμενο μπεκή βούρτσα).

μηχανήματος

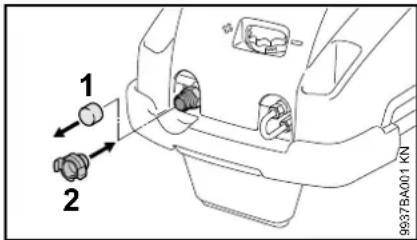

Πριν την πρώτη θέση σε λειτουργία, πρέπει να συνδεθεί το στόμιο σύνδεσης στον σύνδεσμο νερού (σπείρωμα 3/8").

1 2 9937BA001 KN

• Αφαιρέστε το προστατευτικό καπάκι (1) από τον σύνδεσμο νερού.
  ●Βιδώστε και σφίξτε το στόμιο σύνδεσης (2) με το χέρι.

ελληνικά

Μεταφορά του μηχανήματος

Πτυσσόμενη λαβή

Για εξοικονόμηση χώρου κατά τη μεταφορά σε οχήματα, η λαβή μπορεί να διπλωθεί.

Καταβάλετε προσοχή κατά την αναδίπλωση της λαβής, ώστε να μη σφηνωθούν μέρη του σώματος ανάμεσα στη λαβή και το κέλυφος του μηχανήματος.

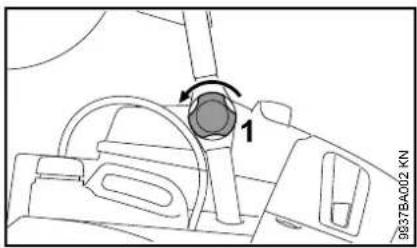

Θέση μεταφοράς

●Λύστε τα κουμπιά (1) στις δύο πλευρές της λαβής.

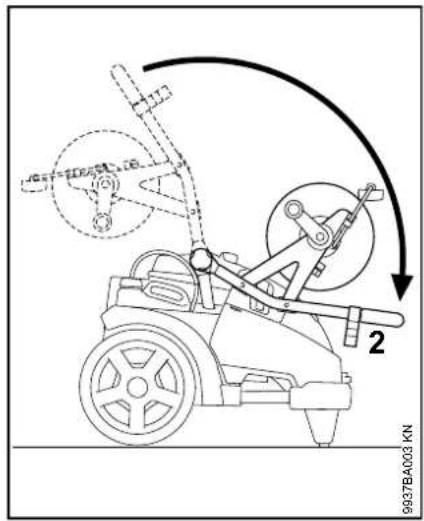

99378A003 KN

●Κατεβάστε τη λαβή (2) μέχρι το τέρμα.

Θέση λειτουργίας

Μη χρησιμοποιείτε το μηχάνημα με τη λαβή σε θέση μεταφοράς.

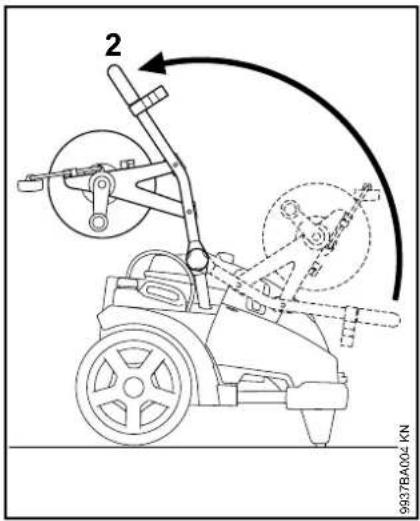

2 99378A004 KN

●Ανεβάστε τη λαβή (2) μέχρι το τέρμα.

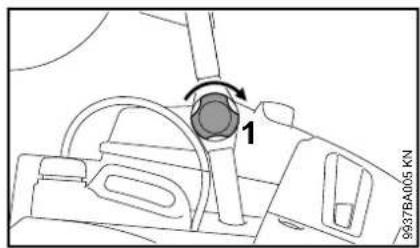

9937BA005 KN

- Σταθεροποιήστε τη λαβή σφίγγοντας τα κουμπιά (1) στις δύο πλευρές.

ελληνικά

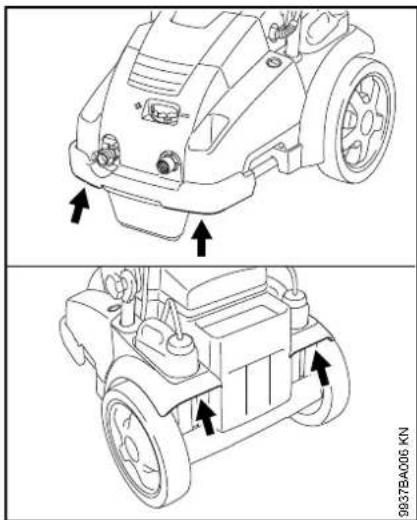

Μεταφορά μηχανήματος

Σηκώστε το μηχάνημα από τα σημεία που φαίνονται στην εικόνα.

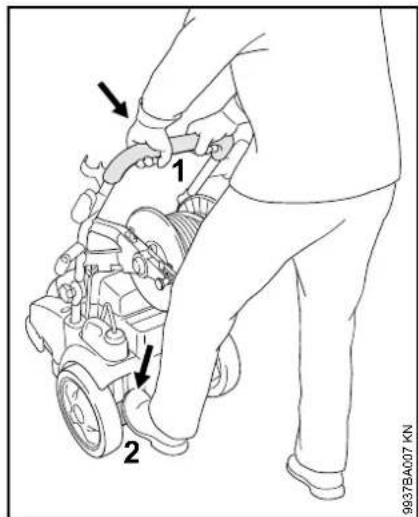

Προώθηση μηχανήματος

1 2 9937BA07 KN

●Κρατήστε τη λαβή (1) με τα δύο χέρια.
●Συγκρατήστε το μηχάνημα τοποθετώντας το πόδι σας στη λωρίδα (2), πιέστε τη λαβή (1) προς τα κάτω και ισορροπήστε το μηχάνημα.

Σύνδεση και αποσύνδεση σωλήνα εκτόξευσης

1 2 647BA021 KN

●Τραβήξτε τον σύνδεσμο (1) προς τα πίσω και κρατήστε τον.
● Περάστε τον σωλήνα εκτόξευσης (2) μέσα στην υποδοχή του πιστολιού εκτόξευσης, ή αφαιρέστε τον από το πιστόλι εκτόξευσης.
●Αφήστε ελεύθερο τον σύνδεσμο (1).

Σύνδεση και αποσύνδεση σωλήνα υψηλής πίεσης

Μηχανήματα χωρίς ανέμη

Σύνδεση σωλήνα υψηλής πίεσης

1 2 993784009 KN

• Συνδέστε τον σωλήνα υψηλής πίεσης στο στόμιο (1).
  ●Βιδώστε και σφίξτε το παξιμάδι σύνδεσης (2) με το χέρι.
  Αποσύνδεση σωλήνα υψηλής πίεσης
• Ξεβιδώστε το παξιμάδι σύνδεσης (2).
• Αποσυνδέστε τον σωλήνα υψηλής πίεσης από το στόμιο (1).

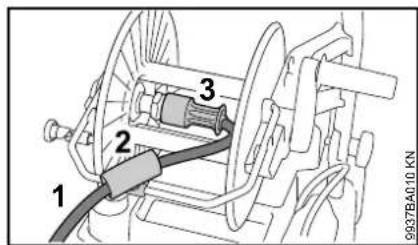

Μηχανήματα με ανέμη

Ο σωλήνας υψηλής πίεσης είναι ήδη συνδεμένος κατά την παράδοση του μηχανήματος.

Αποσύνδεση σωλήνα υψηλής πίεσης

• Ξετυλίξτε τον σωλήνα υψηλής πίεσης (1).
  ●Ανοίξτε τον οδηγό (2).
• Εεβιδώστε το παξιμάδι σύνδεσης (3).
• Αποσυνδέστε τον σωλήνα υψηλής πίεσης από το στόμιο (1).

Σύνδεση σωλήνα υψηλής πίεσης

●Περάστε τον σωλήνα υψηλής πίεσης (1) στο στόμιο σύνδεσης της ανέμης.
●Βιδώστε και σφίξτε το παξιμάδι σύνδεσης (3) με το χέρι.
●Τοποθετήστε τον σωλήνα υψηλής πίεσης μέσα στον οδηγό (2) και κλείστε τον οδηγό.
●Τυλίξτε τον σωλήνα υψηλής πίεσης στην ανέμη.

Σύνδεση σωλήνα υψηλής πίεσης στο πιστόλι εκτόξευσης

Τοποθέτηση

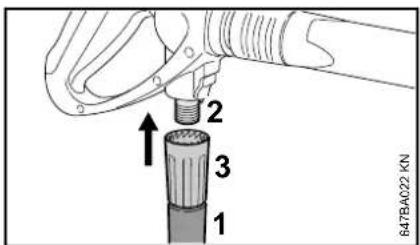

647BA022 KN 1 2 3

●Περάστε τον σωλήνα υψηλής πίεσης (1) στο στόμιο σύνδεσης (2).
●Βιδώστε και σφίξτε το παξιμάδι σύνδεσης (3) με το χέρι.

Αφαίρεση

647BA023 KN 4 3

• Πιέστε τον σύρτη (4) προς την κατεύθυνση του βέλους και κρατήστε τον.
• Ξεσφίξτε το παξιμάδι σύνδεσης (3) και ξεβιδώστε το από το στόμιο σύμφωνα με το βέλος.

ελληνικά

Προέκταση σωλήνα υψηλής πίεσης

Μη χρησιμοποιείτε περισσότερες από μία προεκτάσεις του σωλήνα υψηλής πίεσης – Βλέπε «Πρόσθετος εξοπλισμός».

Σύνδεση στην παροχή νερού

- Σύνδεση σωλήνα νερού

Πριν από τη σύνδεση με το μηχάνημα, ξεπλύντε το λάστιχο σύντομα με νερό, ώστε να μην καταλήξουν κόκκοι άμμου ή άλλα σωματίδια μέσα στο μηχάνημα και να εξαερωθεί ο σωλήνας νερού.

Διάμετρος σωλήνα νερού: 3/4"
Μακρύς σωλήνας νερού:	τουλάχιστον 10 m (για να αποφευχθούν οι υδραυλικές κρούσεις)
	το πολύ 25 m

• Ενώστε τα νύχια και στρέψτε μέχρι τέρμα προς τα δεξιά.
• Ανοίξτε τη βρύση.

Για την εξαέρωση του συστήματος:

●Πιέστε τη σκανδάλη (χωρίς συνδεμένο σωλήνα εκτόξευσης) μέχρι να δημιουργηθεί μια ομοιόμορφη δέσμη νερού.

Σύνδεση στο δίκτυο πόσιμου νερού

Κατά τη σύνδεση στο δίκτυο πόσιμου νερού, πρέπει να παρεμβάλλεται ανεπίστροφη βαλβίδα ανάμεσα στη βρύση και τον σωλήνα. Ο τύπος της ανεπίστροφης βαλβίδας πρέπει να ικανοποιεί τους εθνικούς κανονισμούς.

Νερό που έχει περάσει μέσα από την ανεπίστροφη βαλβίδα, δεν θεωρείται πλέον πόσιμο νερό.

Τηρείτε τους κανονισμούς της τοπικής εταιρείας ύδρευσης σχετικά με την αποφυγή της επιστροφής νερού από το πλυστικό υψηλής πίεσης προς το δίκτυο πόσιμου νερού.

Λειτουργία από παροχές νερού χωρίς πίεση

Για τη λειτουργία του πλυστικού υψηλής πίεσης με αναρρόφηση, είναι απαραίτητο να χρησιμοποιήσετε το σετ αναρρόφησης (πρόσθετος εξοπλισμός).

ΣΗΜΕΙΩΣΗ

Συνιστούμε να χρησιμοποιείτε πάντοτε ένα φίλτρο νερού.

• Συνδέστε το μηχάνημα στο δίκτυο ύδρευσης και θέστε το σε λεπουργία για σύντομο χρονικό διάστημα, σύμφωνα με τις σχετικές οδηγίες.
• Σβήσιμο του μηχανήματος
• Αφαιρέστε το σύστημα εκτόξευσης από τον σωλήνα υψηλής πίεσης.
• Αποσυνδέστε το ракόρ από τον σύνδεσμο νερού.
• Συνδέστε το σετ αναρρόφησης στον σύνδεσμο νερού, χρησιμοποιώντας το ракόρ που περιλαμβάνεται στο σετ.

Χρησιμοποιείτε οπωσδήποτε το ρακόρ που περιλαμβάνεται στο σετ αναρρόφησης. Οι σύνδεσμοι που περιέχονται στον βασικό εξοπλισμό του πλυστικού δεν είναι στεγανοί σε κατάσταση αναρρόφησης και επομένως είναι ακατάλληλοι για την αναρρόφηση νερού.

- Γεμίστε τον σωλήνα αναρρόφησης με νερό και βυθίστε το φίλτρο αναρρόφησης του σωλήνα αναρρόφησης μέσα στο δοχείο νερού. Μη χρησιμοποιείτε βρόμικο νερό.

●Κρατήστε τον σωλήνα υψηλής πίεσης προς τα κάτω με το χέρι.
-Θέση σε λειτουργία
●Περιμένετε μέχρι να σχηματιστεί μια ομοιόμορφη δέσμη νερού από τον σωλήνα υψηλής πίεσης.
- Σβήσιμο του μηχανήματος
- Συνδέστε το σύστημα εκτόξευσης.
- Θέστε το μηχάνημα σε λειτουργία, με το πιστόλι ανοιχτό.
● Πατήστε μερικές φορές τη σκανδάλη του πιστολιού για να εξαερώσετε το μηχάνημα το ταχύτερο δυνατόν.

Ηλεκτρική σύνδεση μηχανήματος

Η τάση και η συχνότητα του μηχανήματος (βλέπε πινακίδα τύπου) πρέπει να συμφωνούν με την τάση και τη συχνότητα του δικτύου.

Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να προστατεύεται με ασφάλεια που να έχει τουλάχιστον τα χαρακτηριστικά που αναφέρονται στο κεφάλαιο «Τεχνικά χαρακτηριστικά».

Το μηχάνημα πρέπει να συνδέεται στην παροχή ρεύματος μέσω ασφαλειοδιακόπτη διαρροής («ρελέ») που διακόπτει την τροφοδοσία όταν το ρεύμα που διαρρέει προς τη γη υπερβαίνει τα 30 mA για διάστημα άνω των 30 ms.

Η ηλεκτρική σύνδεση πρέπει να είναι σύμφωνη με τον κανονισμό ΙΕС 60364-1 και τους ισχύοντες εθνικούς κανονισμούς.

Σε ηλεκτρικά δίκτυα με δυσμενή χαρακτηριστικά (υψηλή σύνθετη αντίσταση), οι διακυμάνσεις της τάσης που προκαλούνται κατά την ενεργοποίηση του μηχανήματος μπορούν να επηρεάσουν άλλες συσκευές που είναι συνδεμένες στο δίκτυο. Αν η σύνθετη αντίσταση του δικτύου είναι μικρότερη από 0,15 Ω, δεν αναμένεται να προκληθούν προβλήματα.

Το καλώδιο επέκτασης (μπαλαντέζα) πρέπει να έχει τουλάχιστον την ελάχιστη διατομή που ισχύει για την τάση του δικτύου και το μήκος του καλωδίου.

ελληνικά

Μήκος μπαλαντέζας	Ελάχιστη διατομή
400 V / 3~:
έως 20 m 1,5 mm	^2
20 m έως 50 m 2,5 mm	^2
230 V 3~:
έως 20 m 2,5 mm	^2
20 m έως 50 m 4 mm	^2
200 V / 3~:
έως 10 m 3,5 mm	^2
10 m έως 30 m 5,5 mm	^2

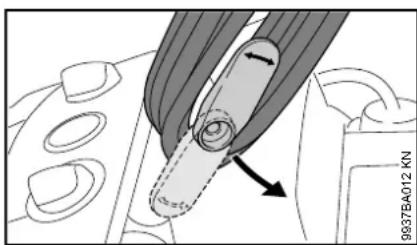

Σύνδεση στο ηλεκτρικό δίκτυο

Πριν τη σύνδεση στο ηλεκτρικό δίκτυο, βεβαιωθείτε ότι το μηχάνημα είναι κλειστό – Βλέπε «Σβήσιμο μηχανήματος».

● Γυρίστε το κάτω στήριγμα προς τα πάνω και αφαιρέσετε το καλώδιο τροφοδοσίας.
- Συνδέστε το φις του μηχανήματος ή το φις της μπαλαντέζας σε μια σωστά εγκατεστημένη πρίζα.

Θέση σε λειτουργία

ΣΗΜΕΙΩΣΗ

Θέτετε το μηχάνημα σε λειτουργία μόνο εφόσον ο σωλήνας παροχής νερού είναι συνδεμένος και η βρύση είναι ανοιχτή. Διαφορετικά, η έλλειψη νερού μπορεί να προκαλέσει ζημιά στο μηχάνημα.

• Ανοίξτε τη βρύση.
• Ξετυλίξτε ολόκληρο τον σωλήνα υψηλής πίεσης.

● Γυρίστε τον διακόπτη του μηχανήματος στη θέση Ι. Το μηχάνημα είναι τώρα σε κατάσταση αναμονής, έτοιμο για λειτουργία.

Μηχανήματα με ανέμη

ΣΗΜΕΙΩΣΗ

Ξετυλίγετε πάντα ολόκληρο τον σωλήνα υψηλής πίεσης από την ανέμη. Ο σωλήνας υψηλής πίεσης διογκώνεται λόγω της υψηλής πίεσης του νερού. Αυτό μπορεί να προκαλέσει ζημιά στην ανέμη ή στον ίδιο τον σωλήνα υψηλής πίεσης.

Εργασία

Χρήση πιστολιού εκτόξευσης

●Κατευθύνετε το πιστόλι εκτόξευσης στο αντικείμενο που θέλετε να καθαρίσετε.
●Αν χρησιμοποιείτε περιστρεφόμενο μπεκ, κρατήστε το προς τα κάτω κατά την εκκίνηση.

1 2 671BA029 KN

• Πιέστε την ασφάλεια (1) προς την κατεύθυνση του βέλους, ώστε να ελευθερωθεί η σκανδάλη (2).
• Πιέστε τη σκανδάλη (2).

Ο κινητήρας σβήνει αυτόματα όταν αφήνετε τη σκανδάλη.

Ρύθμιση πίεσης / παροχής στο μηχάνημα

Η πίεση λειτουργίας και η παροχή νερού μπορούν να ρυθμιστούν στην αντλία υψηλής πίεσης, ώστε να είναι σταθερά προσαρμοσμένη στις εργασίες καθαρισμού.

ελληνικά

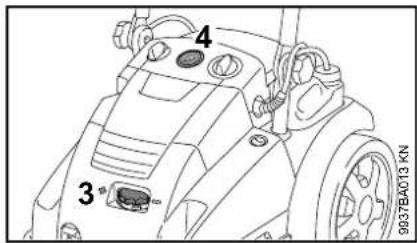

4 3 9037BA013 KN

● Γυρίστε το κουμπί (3) για να ρυθμίσετε την πίεση λειτουργίας και την παροχή του νερού.

Το μανόμετρο (4) δείχνει την πίεση μέσα στην αντλία υψηλής πίεσης.

Η πίεση που εμφανίζεται στο μανόμετρο δεν είναι πάντα ίδια με την πίεση στον σωλήνα εκτόξευσης πριν από το μπεκ. Η πίεση πριν το μπεκ εξαρτάται από τη θέση του ρυθμιστή πίεσης/παροχής στο πιστόλι εκτόξευσης.

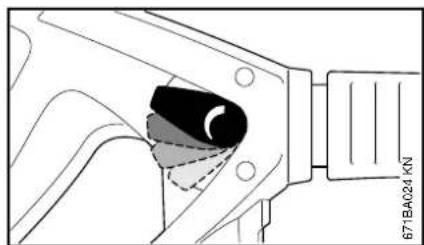

Ρύθμιση πίεσης/παροχής στο πιστόλι εκτόξευσης

Η πίεση λειτουργίας και η παροχή νερού μπορούν να ρυθμιστούν στο πιστόλι εκτόξευσης, ώστε να προσαρμόζονται κάθε φορά στη συγκεκριμένη εργασία καθαρισμού.

Κανονική ρύθμιση

Ρυθμιστής στην κανονική θέση: Μέγιστη πίεση και παροχή νερού.

Μειωμένη πίεση λειπουργίας και παροχή νερού

Με τον ρυθμιστή πίεσης/παροχής να ρυθμίσετε την πίεση και την ποσότητα του νερού σε μικρές διαβαθμίσεις.

Ρύθμιση πίεσης στο μπεκ

Με το μπεκ μπορείτε να ρυθμίσετε την πίεση λειτουργίας χωρίς διαβαθμίσεις.

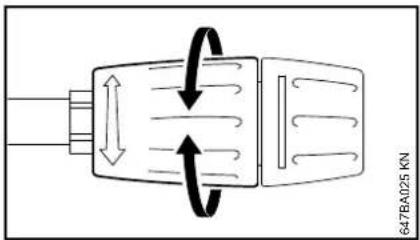

647BA025 KN

● Γυρίστε το δαχτυλίδι στην επιθυμητή θέση. Η παροχή νερού δεν μεταβάλλεται.

Σωλήνας υψηλής πίεσης

ΣΗΜΕΙΩΣΗ

Ο σωλήνας υψηλής πίεσης δεν επιτρέπεται να έχει τσακίσεις ή να σχηματίζει θηλιές.

Μην τοποθετείτε βαριά αντικείμενα πάνω στον σωλήνα υψηλής πίεσης και μην περνάτε από πάνω του με οχήματα.

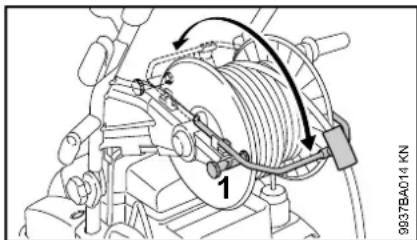

Μηχανήματα με ανέμη

Χάρη στο στρεφόμενο τόξο, ο σωλήνας υψηλής πίεσης μπορεί να ξετυλίγεται από την μπροστινή ή από την πίσω πλευρά του μηχανήματος.

ελληνικά

9037BA014 KN

• Λύστε το φρένο της ανέμης (1).
  ● Γυρίστε το τόξο προς τα εμπρός ή προς τα πίσω.

Λειτουργία αναμονής

Μην αφήνετε το μηχάνημα να λειτουργεί σε κατάσταση αναμονής για περισσότερο από 5 λεπτά. Σβήστε το μηχάνημα με τον διακόπτη, αν πρόκειται να διακόψετε την εργασία σας για περισσότερα από 5 λεπτά (π.χ. διαλείμματα) ή όταν πρόκειται να αφήσετε το μηχάνημα χωρίς επίβλεψη – Βλέπε «Σβήσιμο του μηχανήματος».

Móvo για RE 462, RE 462 PLUS

Διακόπτης ασφαλείας

Αν το μηχάνημα είναι σε λειτουργία αλλά δεν χρησιμοποιείται για 30 λεπτά, θα απομονωθεί αυτόματα από το ηλεκτρικό δίκτυο. Με τον τρόπο αυτό αποφεύγεται η ακούσια χρήση του πιστολιού εκτόξευσης (π.χ. από μη αρμόδια άτομα).

Για να συνεχίσετε τη χρήση του μηχανήματος, κλείστε το και θέστε το ξανά σε λειτουργία.

Διακόπτης καθυστέρησης

Μετά το κλείσιμο του πιστολιού εκτόξευσης, η αντλία εξακολουθεί να λειτουργεί για περίπου 20 δευτερόλεπτα στην παράκαψη, και στη συνέχεια ο κινητήρας σβήνει. Έτσι αποφεύγεται η άσκοπη συχνή ενεργοποίηση του αυτόματου διακόπτη.

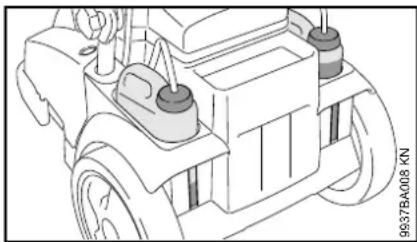

Πρόσμειξη απορρυπαντικού

Το μηχάνημα είναι εφοδιασμένο με δύο δοχεία απορρυπαντικού. Ανάλογα με την εργασία και το απαιτούμενο απορρυπαντικό, μπορείτε να εναλλάξετε τα δοχεία κατά τη διάρκεια της εργασίας.

Η στάθμη στο κάθε δοχείο φαίνεται μέσα από τις σχισμές στο περίβλημα.

Κατά τη χρήση προέκτασης σωλήνα υψηλής πίεσης δεν είναι δυνατή η αναρρόφηση απορρυπαντικού από το δοχείο απορρυπαντικού.

Η αναρρόφηση απορρυπαντικού είναι δυνατή μόνο κατά τη λειτουργία με χαμηλή πίεση.

Προετοιμασία του μηχανήματος

A B 9037BA015 KN

●Γεμίστε τα δοχεία απορρυπαντικού Α και Β με απορρυπαντικό STIHL, αραιωμένο σύμφωνα με τις οδηγίες.

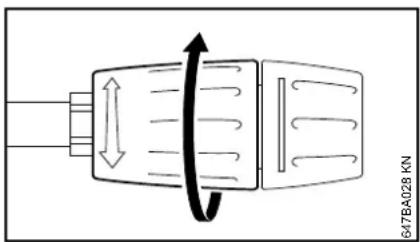

6-7BA028 KN

• Στρέψτε το ρυθμιστικό δαχτυλίδι μέχρι τέρμα στην κατεύθυνση του βέλους (λειτουργία με χαμηλή πίεση).

● Γυρίστε τον ρυθμιστή στην κανονική θέση: Μέγιστη πίεση και παροχή νερού.

Αναρρόφηση απορρυπαντικού από χωριστό δοχείο

• Ξεβιδώστε το καπάκι με τον σύνδεσμο του σωλήνα από το στόμιο του δοχείου απορρυπαντικού.
  ●Βιδώστε το καπάκι με τον σωλήνα αναρρόφησης στο χωριστό δοχείο απορρυπαντικού.

Το καπάκι έχει τυποποιημένο σπείρωμα και ταιριάζει στα συνηθισμένα δοχεία απορρυπαντικού.

- Περάστε τον σωλήνα αναρρόφησης όσο γίνεται πιο βαθιά μέσα στο δοχείο απορρυπαντικού.

Ρύθμιση δοσολογίας

A 0 B 9937BA016 KN

• Επιλέξτε δοχείο απορρυπαντικού.

• Δοσομετρικό κουμπί προς την πλευρά Α = Αριστερό δοχείο

• Δοσομετρικό κουμπί προς την πλευρά Β = Δεξί δοχείο

●Ρυθμίστε τη δοσολογία (εύρος ρύθμισης από 0% - 6%).
●Κατά τη διάρκεια της εργασίας, εφαρμόζετε τα απορρυπαντικά πάντα από κάτω προς τα πάνω.

Μην αφήνετε τα απορρυπαντικά να στεγνώσουν πάνω στο αντικείμενο που καθαρίζετε.

Για να διακόψετε την πρόσμειξη απορρυπαντικού:

● Γυρίστε το δοσομετρικό κουμπί στο 0.
- Αφήστε το πλυστικό υψηλής πίεσης να λειτουργήσει για λίγο διάστημα ακόμα με το πιστόλι εκτόξευσης ανοιχτό, μέχρι να σταματήσει να βγαίνει απορρυπαντικό από το μπεκ.

Μετά την εργασία

• Αδειάστε το δοχείο απορρυπαντικού και ξεπλύντε το με καθαρό νερό.
  ●Βυθίστε τον σωλήνα αναρρόφησης σε ένα δοχείο με καθαρό νερό.
• Ενεργοποιήστε το πιστόλι εκτόξευσης και ξεπλύντε τα υπολείμματα του απορρυπαντικού.

ελληνικά

Ακριβής υπολογισμός συγκέντρωσης απορρυπαντικού και ρύθμιση παροχής

Για ορισμένα απορρυπαντικά, η συγκέντρωση πρέπει να ρυθμιστεί με μεγάλη ακρίβεια. Στην περίπτωση αυτή, μετρήστε την παροχή νερού και την κατανάλωση απορρυπαντικού.

●Ρυθμίστε το δαχτυλίδι του μπεκ για χαμηλή πίεση, όπως περιγράφεται πιο πάνω.
● Γυρίστε το δοσομετρικό κουμπί για το απορρυπαντικό στη θέση «0 %» (ελάχιστο).
●Κρατήστε το πιστόλι εκτόξευσης μέσα σε ένα κατάλληλο, άδειο δοχείο συλλογής (> 20 L) και πιέστε τη σκανδάλη για ακριβώς 1 λεπτό.
- Μετρήστε την ποσότητα του νερού «Q» μέσα στο δοχείο.
●Ρίξτε 2 λίτρα απορρυπαντικού, αραιωμένου σύμφωνα με τις οδηγίες, μέσα σε ένα κατάλληλο δοχείο (με διαβάθμιση 0,1 L). Η STIHL συνιστά να χρησιμοποιήσετε απορρυπαντικό STIHL.
●Κρατήστε τον σωλήνα αναρρόφησης μέσα στο δοχείο.
● Γυρίστε το δοσομετρικό κουμπί σύμφωνα με την επιθυμητή συγκέντρωση: 0 % (ελάχιστο) έως 6 % (μέγιστο).
- Κρατήστε το πιστόλι εκτόξευσης μέσα σε ένα κατάλληλο άδειο δοχείο συλλογής (> 20 L) και πιέστε τη σκανδάλη για ακριβώς 1 λεπτό.
- Διαβάστε την κατανάλωση απορρυπαντικού «QR» στη διαβάθμιση του δοχείου.

Υπολογισμός της πραγματικής συγκέντρωσης του απορρυπαντικού:

$$ \frac {Q R}{Q} \times V = \Sigma u y k \acute {e} v \tau p w o n $$

• QR = Ποσότητα απορρυπαντικού που καταναλώθηκε (σε L/min)
• Q = Ποσότητα νερού χωρίς απορρυπαντικού (σε L/min)
• V = Ποσοστό αραίωσης του απορρυπαντικού (σε %)

Αν η πραγματική συγκέντρωση δεν είναι η επιθυμητή, αλλάξτε τη θέση του δοσομετρικού κουμπιού αναλόγως, και κατά περίπτωση επαναλάβετε τη μέτρηση.

Υπολογισμός αρχικής αραίωσης του απορρυπαντικού σε %

Αν η αρχική αραίωση δεν δηλώνεται ως ποσοστό (%), μπορείτε να την υπολογίσετε με τον παρακάτω πίνακα:

Αναλογία

$$ \begin{array}{l} 1: 1 = 50 \% \ 1: 2 = 33, 3 \% \ 1: 3 = 25 \% \ 1: 5 = 16,6 \% \ 1: 1 0 = 9 \% \ \end{array} $$

Παράδειγμα:

Υπολογισμός αναλογίας 1:2

$$ - \quad A = 1 $$

$$ - \quad B = 2 $$

$$ \frac {A}{(A + B)} \times 100 = \text { πιμή } \sigma \varepsilon \% $$

$$ \frac {1}{(1 + 2)} \times 100 = 33,3 \% $$

Σβήσιμο του μηχανήματος

O I 1607BA018 KN

● Γυρίστε τον διακόπτη του μηχανήματος στη θέση 0.
- Κλείστε τη βρύση.
● Πατήστε τη σκανδάλη του πιστολιού εκτόξευσης για να εκτονωθεί η πίεση μέσα στο μηχάνημα (το νερό στάζει αντί να εκτοξεύεται).
- Αφήστε τη σκανδάλη.

1 64TBA029 KN

●Σπρώξτε τον ασφάλεια (1) προς την κατεύθυνση του βέλους. Το πιστόλι εκτόξευσης κλειδώνει ώστε να αποτρέπεται η ακούσια ενεργοποίηση του μηχανήματος.
- Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα.
- Αποσυνδέστε το λάστιχο από τη βρύση και από το μηχάνημα.

Μετά την εργασία

Καλώδιο τροφοδοσίας

●Τυλίξτε το καλώδιο τροφοδοσίας.

●Κρεμάστε το καλώδιο τροφοδοσίας στο στήριγμα (1).

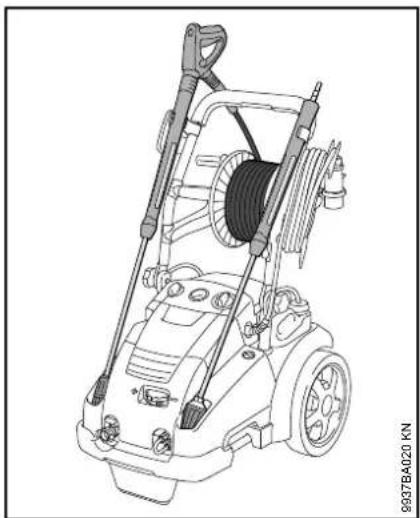

Σωλήνας υψηλής πίεσης / Σύστημα εκτόξευσης

Μηχανήματα χωρίς ανέμη

●Τυλίξτε τον σωλήνα υψηλής πίεσης και κρεμάστε τον από το στήριγμα (2).
- Σταθεροποιήστε το σύστημα εκτόξευσης στο στήριγμα.

ελληνικά

Μηχανήματα με ανέμη

●Λύστε το φρένο της ανέμης (1).
●Τυλίξτε τον σωλήνα υψηλής πίεσης στην ανέμη.
- Εμπλέξτε το φρένο της ανέμης (1).

- Σταθεροποιήστε το σύστημα εκτόξευσης στο στήριγμα.

Φύλαξη του μηχανήματος

Φυλάσσετε το μηχάνημα σε στεγνό χώρο, προστατευμένο από παγετό.

Αν η προστασία από τον παγετό δεν είναι εξασφαλισμένη, αναρροφήστε ένα αντιψυκτικό με βάση τη γλυκόλη (όπως αυτό που χρησιμοποιείται στα αυτοκίνητα) στην αντλία:

●Βυθίστε τον σωλήνα παροχής νερού σε ένα δοχείο με αντιψυκτικό.
●Βυθίστε το πιστόλι εκτόξευσης, χωρίς τον σωλήνα φεκασμού, μέσα στο ίδιο δοχείο.
- Θέστε το μηχάνημα σε λειτουργία, με το πιστόλι ανοιχτό.
- Πιέστε τη σκανδάλη μέχρι να δημιουργηθεί μια ομοιόμορφη δέσμη.
- Φυλάξτε το υπόλοιπο αντιψυκτικό σε ένα κλειστό δοχείο.

Οδηγίες συντήρησης και καθαρισμού

Τα στοιχεία που αναφέρονται στον πίνακα ισχύουν για κανονικές συνθήκες λειτουργίας. Σε περίπτωση πολύωρης καθημερινής χρήσης, τα υποδεικνυόμενα χρονικά διαστήματα πρέπει να συντομεύονται ανάλογα. Αν χρησιμοποιείτε το μηχάνημα μόνο περιστασιακά, τα διαστήματα μπορούν να παραταβούν αναλόγως.		Πριν την εργασία	Μετά την εργασία, ή καθημερινα	Κάθε εβδομάδα ή ανά 40 ώρες λειτουργίας	Κάθε μήνα	Κάθε τρήμηο ή ανά 200 ώρες λειτουργίας	Κάθε εξάμηνο ή ανά 500 ώρες λειτουργίας	Σε περίπτωση βλάβης	Σε περίπτωση ζημιάς	Σε περίπτωση ανάγκης
Πλήρες μηχάνημα	Οπτικός έλεγχος (κατάσταση, στεγανότητα)	X
	Καθάρισμα X				X
Στάθμη λαδιού στην αντλία υψηλής πίεσης	Ελεγχος X
Λάδι αντλίας υψηλής πίεσης Αλλαγή X
Συνδέσεις στον σωλήνα υψηλής πίεσης	Καθάρισμα X				X
	Λίπανση X
Αρσενικός σύνδεσμος σωλήνα εκτόξευσης και θηλυκός σύνδεσμος πιστολιού εκτόξευσης	Καθάρισμα X					X
Σήτα παροχής νερού στην είσοδο υψηλής πίεσης	Καθάρισμα X			X
	Αλλαγή X
Μπεκ υψηλής πίεσης	Καθάρισμα X
	Αλλαγή X
Ανοίγματα αερισμού Καθάρισμα X
Πόδια στήριξης	Έλεγχος									X
	Αλλαγή X

ελληνικά

Συντήρηση

Πριν από οποιεσδήποτε εργασίες συντήρησης ή καθαρισμού του μηχανήματος, να αφαιρείτε πάντα το καλώδιο τροφοδοσίας από την πρίζα.

Για να εξασφαλίζεται η απρόσκοπτη λειτουργία του μηχανήματος, συνιστούμε να εκτελείτε σε κάθε χρήση τις παρακάτω εργασίες:

• Ξεπλύντε τον σωλήνα παροχής νερού, τον σωλήνα υψηλής πίεσης, τον σωλήνα εκτόξευσης και τα παρελκόμενα με νερό πριν από τη σύνδεσή τους.
  ●Καθαρίστε τον αρσενικό σύνδεσμο του σωλήνα εκτόξευσης και τον θηλυκό σύνδεσμο του πιστολιού εκτόξευσης από άμμο και σκόνη.

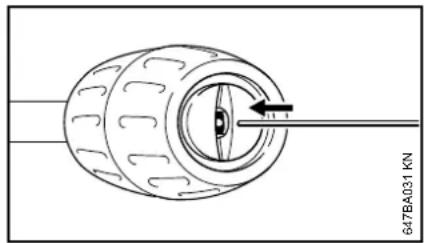

Καθάρισμα μπεκ υψηλής πίεσης

'Ενα βουλωμένο μπεκ προκαλεί υπερβολική αύξηση της πίεσης της αντλίας. Σε τέτοια περίπτωση απαιτείται άμεσο καθάρισμα.

• Σβήστε το μηχάνημα.
• Πιέστε τη σκανδάλη του πιστολιού για να εκτονωθεί η πίεση μέσα στο μηχάνημα (το νερό στάζει αντί να εκτοξεύεται).
• Αποσυνδέστε τον σωλήνα εκτόξευσης.
  ●Καθαρίστε το μπεκ με μια κατάλληλη βελόνα.

ΣΗΜΕΙΩΣΗ

Καθαρίστε το μπεκ μόνο όταν έχετε αποσυνδέστε τον σωλήνα εκτόξευσης.
- Ξεπλύνετε τον σωλήνα εκτόξευσης με νερό, από την πλευρά του μπεκ.

Καθάρισμα φίλτρου νερού

Καθαρίζετε το φίλτρο νερού μία φορά την εβδομάδα ή και πιο συχνά, αν χρειάζεται.

1 2 9837BA023 KN

●Λύστε τον σύνδεσμο του σωλήνα (1).
- Αφαιρέστε το ασφαλιστικό σύρμα προσεκτικά με μια πένσα. Αφαιρέστε τη σήτα (2) και ξεπλύντε την.
- Βεβαιωθείτε ότι η σήτα είναι σε καλή κατάσταση, διαφορετικά αλλάξτε τη σήτα.
●Τοποθετήστε τη σήτα (2) και ασφαλίστε τη με το σύρμα.

Καθάρισμα ανοιγμάτων αερισμού

Διατηρείτε το μηχάνημα καθαρό, ώστε ο αέρας ψύξης να κυκλοφορεί ανεμπόδιστα μέσα από τα ανοίγματα αερισμού του μηχανήματος.

Λίπανση συνδέσεων

Λιπάνετε τις συνδέσεις του σωλήνα υψηλής πίεσης όταν χρειάζεται.

'Ελεγχος ποδιού

Για να εξασφαλίζεται η σταθερότητα του μηχανήματος, αλλάξτε το μπροστινό πόδι στήριξης αν έχει ζημιά ή αν έχει φθαρεί.

'Ελεγχος στάθμης λαδιού

Min 8937BA024 KN

Ελέγχετε τη στάθμη του λαδιού μία φορά την εβδομάδα και μετά από κάθε μεταφορά.

●Τοποθετήστε το μηχάνημα σε ένα επίπεδο, οριζόντιο υπόστρωμα.
●Βεβαιωθείτε ότι η στάθμη του λαδιού βρίσκεται ανάμεσα στα σημάδια «min» και «max».
- Συμπληρώστε λάδι αν χρειάζεται – Βλέπε «Αλλαγή λαδιού».

Αλλαγή λαδιού

Πρώτη αλλαγή λαδιού μετά από 50 ώρες λειτουργίας, στη συνέχεια κάθε εξάμηνο ή ανά 500 ώρες λειτουργίας.

- Αφήστε το μηχάνημα να ζεσταθεί.

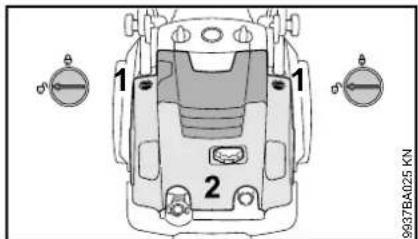

Άνοιγμα κελύφους

1 1 2 9937BA025 KN

●Ανοίξτε τις ασφάλειες (1) στις δύο πλευρές – Θέση.
●Ανοίξτε το κέλυφος (2).

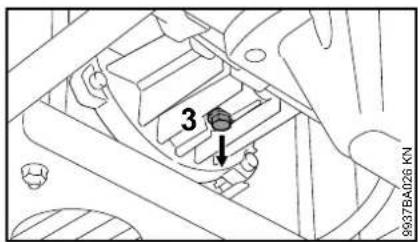

Στράγγιση λαδιού

3 9937BA026 KN

• Ξεβιδώστε την τάπα στράγγισης λαδιού (3).

• Στραγγίστε το λάδι σε ένα κατάλληλο δοχείο (ελάχιστη περιεκτικότητα 1 λίτρο).

• Απορρίψτε το μεταχειρισμένο λάδι σύμφωνα με τους τοπικούς κανονισμούς.

• Σκουπίστε την τάπα στράγγισης λαδιού με ένα πανί, για να απομακρύνετε τυχόν μεταλλικά γρέζια.
  ●Βιδώστε πάλι την τάπα στράγγισης λαδιού.

Συμπλήρωση λαδιού

- Αφαιρέστε το καπάκι από το δοχείο διαστολής.

- Συμπληρώστε νέο λάδι στο δοχείο διαστολής – Βλέπε «Τεχνικά χαρακτηριστικά».

-Κλείστε το καπάκι.

●Κλείστε το κέλυφος και ελέγξτε τη στάθμη του λαδιού. Συμπληρώστε περισσότερο λάδι, αν χρειάζεται.

Θέση σε λειτουργία μετά από μεγάλο διάστημα αχρησίας

Αν το μηχάνημα παραμείνει εκτός χρήσης για μεγάλο διάστημα, μπορούν να επικαθήσουν άλατα από το νερό στην αντλία. Αυτό έχει ως αποτέλεσμα, ο κινητήρας να λειτουργεί με δυσκολία ή και καθόλου.

• Συνδέστε το μηχάνημα στο δίκτυο ύδρευσης και ξεπλύντε το επιμελώς με το νερό της βρύσης, χωρίς να συνδέστε το καλώδιο τροφοδοσίας.
• Συνδέστε το φις σε μια πρίζα.
  -Θέστε το μηχάνημα σε λειτουργία, με το πιστόλι ανοιχτό.

Περιορισμός φθοράς και αποφυγή ζημιών

Τηρώντας αυτές τις οδηγίες χρήσης μπορείτε να αποφύγετε υπερβολική φθορά και ζημιές στο μηχάνημα.

Η χρήση, η συντήρηση και η αποθήκευση του μηχανήματος πρέπει να γίνονται με πιστή τήρηση των οδηγιών χρήσης.

Ο χρήστης φέρει την ευθύνη για κάθε ζημιά που οφείλεται σε μη τήρηση των οδηγιών ασφαλείας, χειρισμού ή συντήρησης. Αυτό ισχύει ειδικότερα για:

• Αλλαγές στο προϊόν που δεν έχουν εγκριθεί από τη STIHL
• Χρήση παρελκομένων που δεν έχουν εγκριθεί ή είναι ακατάλληλα για το μηχάνημα, ή είναι ποιοτικά υποδεέστερα του μηχανήματος
• Αντικανονική χρήση του μηχανήματος
• Χρήση του μηχανήματος σε αθλητικές εκδηλώσεις ή αγώνες
• Έμμεσες ζημιές που προκαλούνται από συνεχιζόμενη χρήση του μηχανήματος με ελαττωματικά εξαρτήματα
• Ζημιές λόγω παγετού
• Ζημιές λόγω εσφαλμένης τάσης τροφοδοσίας
• Ζημιές από κακή τροφοδοσία νερού (π.χ. πολύ μικρή διατομή του σωλήνα παροχής)

Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στο κεφάλαιο "Οδηγίες συντήρησης και καθαρισμού" πρέπει να πραγματοποιούνται τακτικά. Σε περίπτωση που ο χρήστης δεν είναι σε θέση να εκτελεί μόνος του αυτές τις εργασίες συντήρησης, πρέπει να τις αναθέσει σε ειδικευμένο κατάστημα.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Αν οι εργασίες αυτές δεν εκτελούνται έγκαιρα ή πραγματοποιούνται με ακατάλληλο τρόπο, μπορεί να προκληθούν ζημιές, την ευθύνη για τις οποίες φέρει ο ίδιος ο χρήστης. Σ' αυτές συγκαταλέγονται μεταξύ άλλων:

• Ζημιές σε στοιχεία του μηχανήματος οι οποίες οφείλονται σε μη έγκαιρη ή ανεπαρκή εκτέλεση της συντήρησης
• Διάβρωση (σκουριά) ή άλλες έμμεσες ζημιές που οφείλονται σε ακατάλληλη αποθήκευση
• Ζημιές στο μηχάνημα λόγω χρήσης ποιοτικά υποδεέστερων ανταλλακτικών

Εξαρτήματα που υπόκεινται σε φυσιολογική φθορά

Πολλά εξαρτήματα του πλυστικού υψηλής πίεσης υπόκεινται σε φυσιολογική φθορά που παρουσιάζεται κατά την κανονική χρήση και πρέπει να αντικαθίστανται κατά διαστήματα, ανάλογα με το είδος και τη διάρκεια χρήσης. Σ' αυτά συγκαταλέγονται μεταξύ άλλων:

• Μπεκ υψηλής πίεσης
• Σωλήνες υψηλής πίεσης

ελληνικά

Κύρια μέρη του μηχανήματος

RE 362, 462 1 2 3 4 5 6 7 8 9 10 11

1 Πιστόλι εκτόξευσης
2 Σύνδεσμος για σωλήνα εκτόξευσης
3 Ρυθμιστής πίεσης/παροχής
4 Ασφάλεια σκανδάλης
5 Σκανδάλη
6 Ασφάλεια σύνδεσης σωλήνα υψηλής πίεσης
7 Παξιμάδι σύνδεσης (για σύνδεση του σωλήνα υψηλής πίεσης στο πιστόλι εκτόξευσης)
8 Мптек
9 Δαχτυλίδι ρύθμισης για αναρρόφηση απορρυπαντικού
10 Σωλήνας υψηλής πίεσης
11 Παξιμάδι σύνδεσης (για σύνδεση του σωλήνα υψηλής πίεσης στο πλυστικό μηχάνημα)
12 Στόμιο σύνδεσης παροχής νερού
13 Στόμιο σύνδεσης σωλήνα υψηλής πίεσης
14 Κουμπί ρύθμισης πίεσης/παροχής
15 Ασφάλεια κελύφους
16 Κέλυφος
17 Δείκτης στάθμης λαδιού
18 Κουμπί
19 Досометрікό κουμπί για απορρυπαντικό
20 Μανόμετρο
21 Διακόπτης μηχανήματος
22 Δοχείο απορρυπαντικού
23 Στήριγμα καλωδίου τροφοδοσίας
24 Στήριγμα συστήματος εκτόξευσης
25 Στήριγμα για σωλήνα υψηλής πίεσης
26 Πτυσσόμενη λαβή

Πινακίδα τύπου

ελληνικά

RE 362 PLUS, 462 PLUS 1 2 3 4 5 6 7 8 9 10 11 12 25 26 25 28 27 24 29 14 20 21 22 # 23 19 18 17 16 15 13 9937BA029 KN

9937BA029 KN

1 Πιστόλι εκτόξευσης
2 Σύνδεσμος για σωλήνα εκτόξευσης
3 Ρυθμιστής πίεσης/παροχής
4 Ασφάλεια σκανδάλης
5 Σκανδάλη
6 Ασφάλεια σύνδεσης σωλήνα υψηλής πίεσης
7 Παξιμάδι σύνδεσης (για σύνδεση του σωλήνα υψηλής πίεσης στο πιστόλι εκτόξευσης)
8 Мпгек
9 Δαχτυλίδι ρύθμισης για αναρρόφηση απορρυπαντικού
10 Περιστρεφόμενο μπεκ
11 Σωλήνας υψηλής πίεσης
12 Παξιμάδι σύνδεσης (για σύνδεση του σωλήνα υψηλής πίεσης στο πλυστικό μηχάνημα)
13 Στόμιο σύνδεσης παροχής νερού
14 Στόμιο σύνδεσης σωλήνα υψηλής πίεσης
15 Κουμπί ρύθμισης πίεσης/παροχής
16 Ασφάλεια κελύφους
17 Κέλυφος
18 Δείκτης στάθμης λαδιού
19 Κουμπί
20 Досометрікό κουμπί για απορρυπαντικό
21 Μανόμετρο
22 Διακόπτης μηχανήματος
23 Δοχείο απορρυπαντικού
24 Στήριγμα καλωδίου τροφοδοσίας
25 Στήριγμα συστήματος εκτόξευσης
26 Πτυσσόμενη λαβή
27 Ανέμη σωλήνα
28 Μανιβέλα ανέμης
29 Φρένο ανέμης σωλήνα

Πινακίδα τύπου

Τεχνικά χαρακτηριστικά

Ηλεκτρικά στοιχεία

	RE 362 RE 362 PLUS RE 462 RE 462 PLUS
Χαρακτηριστικά ηλεκτρικού δικτύου:	400 V / 3~ / 50 Hz	400 V / 3~ / 50 Hz	400 V / 3~ / 50 Hz	400 V / 3~ / 50 Hz
		230 V / 3~ / 50 Hz1)
Ισχύς (ΕΕ) 2019/1781 §2(2) (j):	6,3 kW	6,5 kW	7,4 kW	7,4 kW
Ασφάλεια (κωδικός «C» ή «K»): 16 A 16 A / 25 A		1)	16 A 16 A
Κατηγορία προστασίας: III
Τύπος προστασίας:	IP X5	IP X5	IP X5	IP X5

1) μόνο για Νορβηγία

Υδραυλικά στοιχεία

	RE 362 RE 362 PLUS RE 462 RE 462 PLUS
Πέση λειτουργίας:	3,5 - 18 MPa(35 - 180 bar)	3,5 - 18 MPa(35 - 180 bar)	3,5 - 22 MPa(35 - 220 bar)	3,5 - 22 MPa(35 - 220 bar)
Μέγ. επιτρεπόμενη πίεση:	25 MPa (250 bar)	25 MPa (250 bar)	25 MPa (250 bar)	25 MPa (250 bar)
Μέγ. πίεση παροχής νερού:	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)	1 MPa (10 bar)
Μέγ. παροχή νερού:	1080 l/h	1080 l/h	1130 l/h	1130 l/h
Παροχή νερούκατά EN 60335-2-79:	1000 l/h	1000 l/h	1050 l/h	1050 l/h
Μέγ. ύψος αναρρόφησης:	2,5 m	2,5 m	2,5 m	2,5 m
Μέγ. θερμοκρασία παροχήςνερού κατά τη λειτουργία μενερό υπό πίεση:	60 °C	60 °C	60 °C	60 °C
Μέγ. θερμοκρασία παροχήςνερού κατά τη λειτουργίααναρρόφησης:	50 °C	50 °C	50 °C	50 °C
Μέγ. δύναμη ανάκρουσης:	51 N	51 N / 49 N ^1)	54 N	54 N
Τύποι λαδιού (σέρβις):	SAE 80W-90 API GL-5	SAE 80W-90 API GL-5	SAE 80W-90 API GL-5	SAE 80W-90 API GL-5
Ποσότητα λαδιού:	730 ml	730 ml	730 ml	730 ml

1) μόνο για Νορβηγία

Διαστάσεις

	RE 362 RE 362 PLUS RE 462 RE 462 PLUS
Μήκος περίπου:	735 mm	890 mm	735 mm	890 mm
Πλάτος περίπου:	570 mm	570 mm	570 mm	570 mm
Ύψος με τη λαβή σε θέση λειτουργίας:	1020 mm	1020 mm	1020 mm	1020 mm
Ύψος με τη λαβή σε θέση μεταφοράς:	530 mm	710 mm	530 mm	710 mm

Bápoç

	RE 362 RE 362 PLUS RE 462 RE 462 PLUS
Με σύστημα εκτόξευσης και σωλήνα υψηλής πίεσης: περίπου 72 kg	περίπου 79 kg / περ. 80 kg ^1)	περίπου 77 kg περίπου	83 kg

1) μόνο για Νορβηγία

Σωλήνας υψηλής πίεσης

	RE 362 RE 362 PLUS RE 462 RE 462 PLUS
Συρμάτινο πλέγμα	10 m, DN 08	15 m, DN 08	10 m, DN 08	20 m, DN 08

ελληνικά

Τιμές θορύβου και ταλαντώσεων

Στάθμη ηχοπίεσης L _p κατά ISO 3744 (σε απόσταση 1 m)

RE 362, RE 362 PLUS: 76 dB(A)

RE 462, RE 462 PLUS: 75 dB(A)

Στάθμη ηχητικής ισχύος L _w κατά ISO 3744

RE 362, RE 362 PLUS: 87,5 dB(A)

RE 462, RE 462 PLUS: 86,5 dB(A)

Δονήσεις α _h στη λαβή κατά ISO 5349

RE 362, RE 362 PLUS: < 2,5 m/s ^4

RE 462, RE 462 PLUS: < 2,5 m/s ^4

Για τη στάθμη ηχητικής πίεσης και τη στάθμη ηχητικής ισχύος, η τιμή Κ-σύμφωνα με την Οδηγία 2006/42/EG = 2,0 dB(A). Για την τιμή δονήσεων, η τιμή Κ-σύμφωνα με την Οδηγία 2006/42/EG = 2,0 m/s².

REACH

REACH είναι το διακριτικό όνομα ενός κανονισμού των ΕΚ για την καταχώριση, την αξιολόγηση και την αδειοδότηση χημικών προϊόντων.

Για πληροφορίες σχετικά με την τήρηση του συστήματος REACH σύμφωνα με τον κανονισμό (ΕΚ) υπ' αρ. 1907/2006, βλέπε www.stihl.com/reach

Πρόσθετος εξοπλισμός

Σετ καθαρισμού σωληνώσεων

Μήκος 10 ή 20 m

Στο άκρο του σωλήνα καθαρισμού υπάρχει ένα σημάδι (βλέπε βέλος).

●Περάστε τον σωλήνα μέσα στη σωλήνωση που θέλετε να καθαρίσετε, μέχρι το σημάδι, και στη συνέχεια θέστε το μηχάνημα σε λειπουργία.

Όταν το σημάδι αυτό γίνεται ορατό καθώς τραβάτε τον σωλήνα από τη σωλήνωση:

• Σβήστε το μηχάνημα.
• Πιέστε τη σκανδάλη του πιστολιού μέχρι να εκτονωθεί η πίεση μέσα στο μηχάνημα.
• Τραβήξτε τον σωλήνα καθαρισμού εντελώς έξω από τη σωλήνωση.

Ποτέ μην τραβάτε τον σωλήνα καθαρισμού έξω από τη σωλήνωση όσο το μηχάνημα είναι σε λειτουργία.

Άλλα πρόσθετα εξαρτήματα

Περιστρεφόμενη βούρτσα πλυσίματος με ανταλλακτική βούρτσα.

Βούρτσα πλυσίματος επιφανειών για στερέωση σε ίσιο ή γωνιακό σωλήνα εκτόξευσης.

Σωλήνας εκτόξευσης, ίσιος, μήκος 350, 500, 1070, 1800 ή 2500 mm.

Σωλήνας εκτόξευσης, γωνιακός, μήκος 1070 mm. Σωλήνας εκτόξευσης, γωνιακός. Μην κατευθύνετε τον γωνιακό σωλήνα γύρω από γωνίες χωρίς ορατότητα, όπου μπορεί να υπάρχουν άτομα.

Περιστρεφόμενο μπεκ με σωλήνα εκτόξευσης, μήκος 950 mm. Για μεγάλες επιφάνειες και πολύ επίμονους ρύπους. (Περιλαμβάνεται στον βασικό εξοπλισμό των μοντέλων PLUS)

Προέκταση σωλήνα υψηλής πίεσης DN 08, σύνδεσμος M27x1,5, με ενίσχυση με ατσάλινο πλέγμα, μήκος 10, 15 ή 20 m. Χρησιμοποιείτε μόνο μία προέκταση σωλήνα υψηλής πίεσης κάθε φορά.

Προσαρμογέας σωλήνα υψηλής πίεσης, σύνδεσμος M27x1,5, για σύνδεση σωλήνα υψηλής πίεσης σε προέκταση σωλήνα υψηλής πίεσης.

Προσαρμογέας για τη σύνδεση παρελκομένων με βιδωτό σύνδεσμο σε πιστόλι με θηλυκωτό σύνδεσμο.

Σύστημα υγρής αμμοβολής για το καθάρισμα πέτρας και μετάλλου.

Φίλτρο νερού για το καθάρισμα του νερού από το δίκτυο ύδρευσης και κατά την αναρρόφηση από παροχές νερού χωρίς πίεση.

ελληνικά

Ανεπίστροφη βαλβίδα, εμποδίζει το επιστροφή του νερού από το πλυστικό υψηλής πίεσης πίσω στο δίκτυο πόσιμου νερού.

Σετ εξαρτημάτων αναρρόφησης, επαγγελματική έκδοση, 3/4", μήκος 3 m.

Για τις τελευταίες πληροφορίες σχετικά με τα παραπάνω εξαρτήματα και άλλο πρόσθετο εξοπλισμό, απευθυνθείτε στον επίσημο αντιπρόσωπο της STIHL.

Αντιμετώπιση βλαβών

Πριν από οποιαδήποτε εργασία στο μηχάνημα, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα, κλείστε τη βρύση και πατήστε τη σκανδάλη του πιστολιού μέχρι να εκτονωθεί η πίεση.
Βλάβη Αιτία Αντιμετώπιση
Ο κινητήρας δεν ξεκινά (μουγκρίζει) κατά τη θέση σε λειτουργία.	Χαμηλή ή εσφαλμένη τάση δικτύου Ελέγξτε την	ηλεκτρική σύνδεση.Ελέγξτε το φις, το καλώδιο και τον διακόπτη.
	Καλώδιο επέκτασης με λάθος διατομή Οι αγων	γοί της μπαλαντέζας πρέπει να έχουν κατάλληλη διατομή – Βλέπε «Ηλεκτρική σύνδεση μηχανήματος».
	Πολύ μακρύ καλώδιο επέκτασης Συνδέστε το μηχάνημα χωρίς ή με πιο κοντό καλώδιο επέκτασης.
	Η ασφάλεια δικτύου είναι πεσμένη. Σβήστε το	μηχάνημα, πιέστε τη σκανδάλη του πιστολιού μέχρι να εκτονωθεί η πίεση του νερού, πατήστε την ασφάλεια της σκανδάλης, ανεβάστε την ασφάλεια του δικτύου.
	Δεν πατήσατε τη σκανδάλη του πιστολιού εκτόξευσης.	Πατήστε τη σκανδάλη του πιστολιού κατά τη θέση σε λειτουργία.
Ο κινητήρας αναβοσβήνει διαρκώς.	Διαρροή από την αντλία υψηλής πίεσης ή το σύστημα ψεκασμού.	Ζητήστε από ένα εξειδικευμένο κατάστημα 1) να επισκευάσει το μηχάνημα.
Ο κινητήρας σταματά. Το μηχάνημα απενεργοποιείται λόγω υπερ-θέρμανσης του κινητήρα.		Βεβαιωθείτε ότι η τάση τροφοδοσίας συμφωνεί με την τάση του μηχανήματος και αφήστε τον κινητήρα να κρυώσει για του-λάχιστον 5 λεπτά.
Αναποτελεσματικό, ακαθόριστο, ακα-νόνιστο σχήμα δέσμης	Βρόμικο μπεκ Καθαρίστε το μπεκ – Βλέπε «Συντήρηση».

ελληνικά

Πριν από οποιαδήποτε εργασία στο μηχάνημα, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα, κλείστε τη βρύση και πατήστε τη σκανδάλη του πιστολιού μέχρι να εκτονωθεί η πίεση.
Βλάβη Αιτία Αντιμετώπιση
Διακυμάνσεις ή πτώση της πίεσης	Έλλειψη νερού	Ανοίξτε εντελώς τη βρύση.Τηρήστε το μέγιστο ύψος αναρρόφησης (μόνο για αναρρόφηση).
	Βουλωμένο μπεκ υψηλής πίεσης στην κεφαλή εκτόξευσης	Καθαρίστε το μπεκ υψηλής πίεσης – Βλέπε «Συντήρηση».
	Βουλωμένη σήτα στην είσοδο της αντλίας	Καθαρίστε τη σήτα, βλέπε «Συντήρηση».
	Διαρροή από την αντλία υψηλής πίεσης, ελαττωματική βαλβίδα	Ζητήστε από ένα εξειδικευμένο κατάστημα ^1) να επισκευάσει το μηχάνημα.
	Βουλωμένο μπεκ Καθαρίστε το μπεκ.
Δεν τροφοδοτείται απορρυπαντικό. Άδειο δοχείο απορρυπαντικού Γεμίστε το δοχείο απορρυπαντικού.

1) H STIHL συνιστά να απευθυνθείτε στον πιστοποιημένο αντιπρόσωπο της STIHL

Οδηγίες επισκευής Απόρριψη

Ο χρήστης του μηχανήματος επιτρέπεται να εκτελεί μόνο τις εργασίες καθαρισμού και συντήρησης που περιγράφονται σ' αυτές τις οδηγίες χειρισμού. Όλες οι υπόλοιπες επισκευές επιτρέπεται να πραγματοποιηθούν μόνο από ειδικευμένο κατάστημα.

Η STIHL συνιστά να αναθέσετε τις εργασίες συντήρησης και επισκευής αποκλειστικά στους επίσημους αντιπροσώπους της STIHL. Οι επίσημοι αντιπρόσωποι της STIHL έχουν τη δυνατότητα να λάβουν μέρος σε τακτικά προγράμματα εκπαίδευσης και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Για τις επισκευές επιτρέπεται να χρησιμοποιούνται μόνο ανταλλακτικά που έχουν εγκριθεί από τη STIHL για χρήση σ' αυτό το μηχάνημα, ή ανταλλακτικά του ίδιου τύπου από τεχνικής άποψης. Χρησιμοποιείτε μόνο ανταλλακτικά καλής ποιότητας. Διαφορετικά μπορεί να υπάρξει κίνδυνος για ατυχήματα ή ζημιές στο μηχάνημα.

Η STIHL συνιστά να χρησιμοποιήσετε γνήσια ανταλλακτικά STIHL.

Τα γνήσια ανταλλακτικά STIHL αναγνωρίζονται από τον κωδικό STIHL, τον λογότυπο STIHL ^® και ενδεχομένως από το σήμα ανταλλακτικών STIHL G_ (σε μικρά εξαρτήματα ενδέχεται να υπάρχει μόνο το σήμα).

Φροντίστε για τη σωστή διάθεση του πλυστικού υψηλής πίεσης, των εξαρτημάτων και της συσκευασίας του, σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος.

Το πλυστικό υψηλής πίεσης, τα παρελκόμενα και η συσκευασία του δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα.

Για πληροφορίες σχετικά με την απόρριψη μπορείτε να απευθυνθείτε στον αντιπρόσωπο της STIHL.

- Απορρίψτε το πλυστικό υψηλής πίεσης, τα παρελκόμενα και τη συσκευασία του σύμφωνα με τους κανονισμούς και με σεβασμό για τη φύση.

Δήλωση συμμόρφωσης ΕΕ

δηλώνει με αποκλειστική της ευθύνη ότι το προϊόν

Τύπος: Πλυστικό υψη-

λής πίεσης

Κατασκευαστής: STIHL

Μοντέλο: RE 362,

RE 362 PLUS

Κωδικός σειράς: 4780

Μοντέλο: RE 462,

RE 462 PLUS

Κωδικός σειράς: 4780

ανταποκρίνεται στις σχετικές διατάξεις των οδηγιών 2011/65/ΕΕ, 2006/42/ΕΚ, 2014/30/ΕΕ και 2009/125/ΕΚ και έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα εξής πρότυπα, όπως ισχύουν κατά την εκάστοτε ημερομηνία παραγωγής:

EN ISO 12100-1, EN ISO 12100-2, EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11

Ο προσδιορισμός της μετρημένης και εγγυημένης στάθμης ηχητικής ισχύος πραγματοποιήθηκε σύμφωνα με τη μέθοδο που αναφέρεται στην Οδηγία 2000/14/ΕΚ, παράρτημα V, εφαρμόζοντας το πρότυπο ISO 3744.

Μετρημένη στάθμη ηχητικής ισχύος

RE 362, RE 362 PLUS: 87,5 dB(A)

RE 462, RE 462 PLUS: 86,5 dB(A)

ελληνικά

Εγγυημένη στάθμη ηχητικής ισχύος

RE 362, RE 362 PLUS: 89 dB(A)

RE 462, RE 462 PLUS: 88 dB(A)

Διατήρηση τεχνικού φακέλου:

Το έτος κατασκευής, η χώρα κατασκευής και ο αριθμός του μηχανήματος αναγράφονται στο μηχάνημα.

Waiblingen, 25/01/2021

Προϊστάμενος Τμήματος Δεδομένων, Κανονισμών και Έγκρισης Προϊόντων

0458-681-9021-B

INT6

www.stihl.com
