AGM1086 - μύλος Ferm - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AGM1086 Ferm

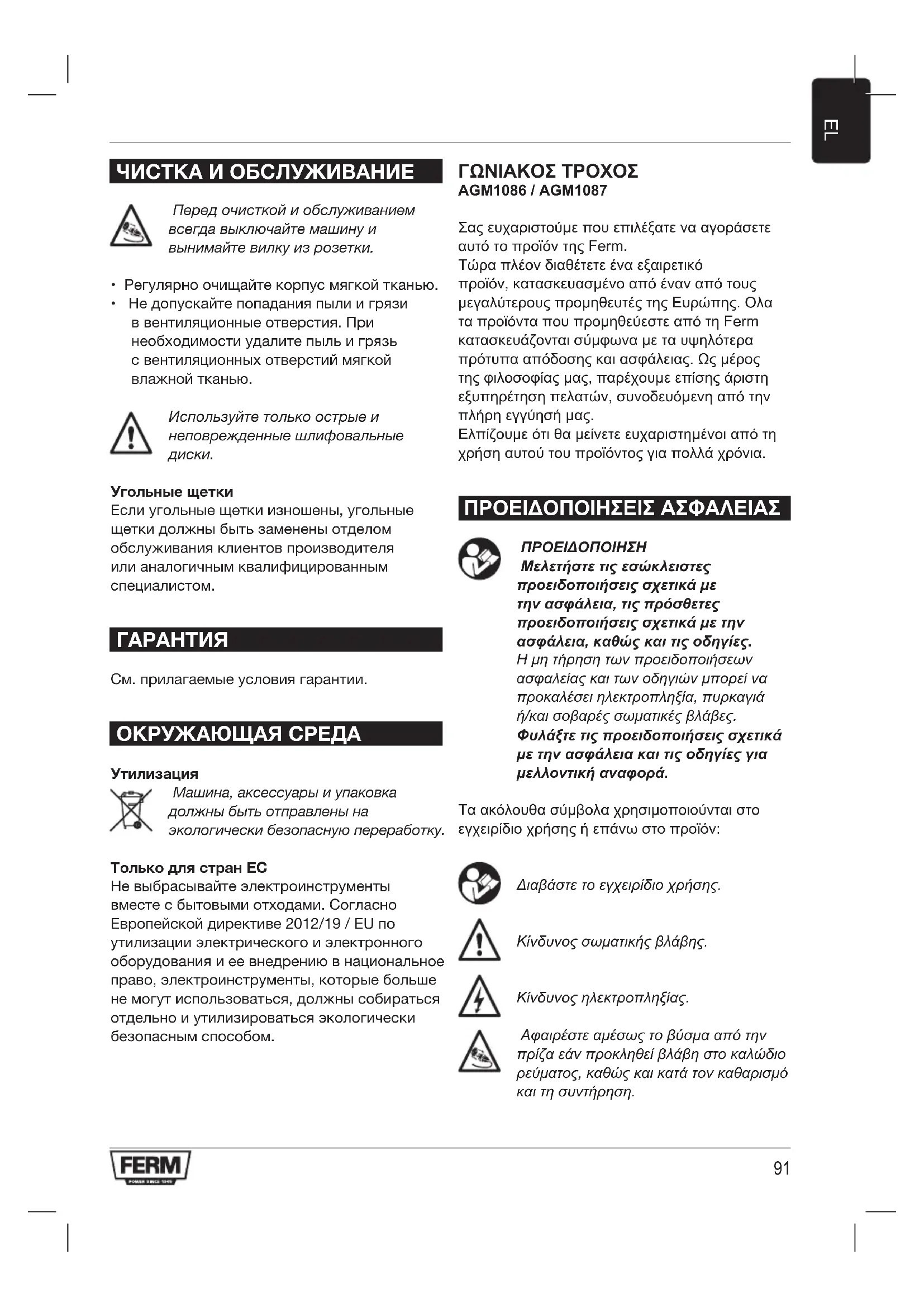

Машина, аксессуары и упаковка должны быть отправлены на экологически безопасную переработку. Только для стран ЕС Не выбрасывайте электроинструменты вместе с бытовыми отходами. Согласно Европейской директиве 2012/19 / EU по утилизации электрического и электронного оборудования и ее внедрению в национальное право, электроинструменты, которые больше не могут использоваться, должны собираться отдельно и утилизироваться экологически безопасным способом. ΓΩΝΙΑΚΟΣ ΤΡΟΧΟΣ AGM1086 / AGM1087 Σας ευχαριστούμε που επιλέξατε να αγοράσετε αυτό το προϊόν της Ferm. Τώρα πλέον διαθέτετε ένα εξαιρετικό προϊόν, κατασκευασμένο από έναν από τους μεγαλύτερους προμηθευτές της Ευρώπης. Ολα τα προϊόντα που προμηθεύεστε από τη Ferm κατασκευάζονται σύμφωνα με τα υψηλότερα πρότυπα απόδοσης και ασφάλειας. Ως μέρος της φιλοσοφίας μας, παρέχουμε επίσης άριστη εξυπηρέτηση πελατών, συνοδευόμενη από την πλήρη εγγύησή μας. Ελπίζουμε ότι θα μείνετε ευχαριστημένοι από τη χρήση αυτού του προϊόντος για πολλά χρόνια. ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μελετήστε τις εσώκλειστες προειδοποιήσεις σχετικά με την ασφάλεια, τις πρόσθετες προειδοποιήσεις σχετικά με την ασφάλεια, καθώς και τις οδηγίες. Ημητήρησητωνπροειδοποιήσεων ασφαλείαςκαιτωνοδηγιώνμπορείνα προκαλέσειηλεκτροπληξία,πυρκαγιά ή/καισοβαρέςσωματικέςβλάβες. Φυλάξτε τις προειδοποιήσεις σχετικά με την ασφάλεια και τις οδηγίες για μελλοντική αναφορά. Τα ακόλουθα σύμβολα χρησιμοποιούνται στο εγχειρίδιο χρήσης ή επάνω στο προϊόν: Διαβάστετοεγχειρίδιοχρήσης. Κίνδυνοςσωματικήςβλάβης. Κίνδυνοςηλεκτροπληξίας. Αφαιρέστεαμέσωςτοβύσμααπότην πρίζαεάνπροκληθείβλάβηστοκαλώδιο ρεύματος,καθώςκαικατάτονκαθαρισμό καιτησυντήρηση.92

Κίνδυνοςεκτίναξηςθραυσμάτων. Απομακρύνετετουςπαρευρισκομένους απότοχώροεργασίας. Φοράτεπροστευτικάγυαλιά. Φοράτεπροστατευτικάακοής. Φοράτεγάντιαασφαλείας. Μηνπιέζετετοκουμπίασφάλισηςτου άξοναότανλειτουργείοκινητήρας. Κίνδυνοςπυρκαγιάς. Διπλάμονωμένο. Μηναπορρίπτετετοπροϊόνσε ακατάλληλαδοχεία. Τοπροϊόνσυμμορφώνεταιμεταισχύοντα πρότυπαασφαλείαςτωνΕυρωπαϊκών

Πρόσθετες προειδοποιήσεις ασφαλείας για γωνιακούς τροχούς

• Το μηχάνημα έχει σχεδιαστεί για χρήση ως μηχάνημα λείανσης ή κοπής. Το μηχάνημα δεν είναι κατάλληλο για εργασίες όπως η λείανση με γυαλόχαρτο, η λείανση με συρματόβουρτσα, η στίλβωση κ.λπ. Υπάρχει κίνδυνος σωματικής

• Μη χρησιμοποιείτε εξαρτήματα τα οποία δεν είναι ειδικά σχεδιασμένα και συνιστώμενα από τον κατασκευαστή. Κίνδυνος σωματικής

• Επιθεωρείτε το μηχάνημα και τα εξαρτήματα πριν από κάθε χρήση. Μη χρησιμοποιείτε εξαρτήματα τα οποία είναι λυγισμένα, ραγισμένα ή καθ’ οιονδήποτε άλλο τρόπο κατεστραμμένα. Εάν το μηχάνημα ή ένα από τα εξαρτήματα υποστεί πτώση, επιθεωρήστε το μηχάνημα ή το εξάρτημα για ζημιά. Εάν απαιτείται, αντικαταστήστε το εξάρτημα.

• Λειτουργήστε το μηχάνημα χωρίς φορτίο σε ασφαλή χώρο μετά την προσάρτηση των εξαρτημάτων. Εάν το μηχάνημα δονείται έντονα, απενεργοποιήστε το αμέσως, αφαιρέστε το βύσμα τροφοδοσίας ρεύματος από την πρίζα και προσπαθήστε να επιλύσετε το πρόβλημα.

• Βεβαιωθείτε ότι η μέγιστη ταχύτητα του δίσκου τροχίσματος είναι μεγαλύτερη ή ίση με τη μέγιστη ταχύτητα του μηχανήματος. Ανατρέξτε στην ετικέτα χαρακτηριστικών του μηχανήματος.

• Χρησιμοποιείτε μόνο δίσκους τροχίσματος με το σωστό πάχος και την σωστή εξωτερική διάμετρο. Ανατρέξτε στην ετικέτα χαρακτηριστικών του μηχανήματος.

• Βεβαιωθείτε ότι η διάμετρος του άξονα των δίσκων τροχίσματος, οι αποστάτες, τα περικόχλια προέντασης κ.λπ. αντιστοιχούν στη διάμετρο του άξονα του μηχανήματος.

• Βεβαιωθείτε ότι ο δίσκος τροχίσματος είναι σωστά προσαρτημένος. Μη χρησιμοποιείτε προσαρμογείς ή άλλες βοηθητικές διατάξεις για να προσαρτήσετε δίσκους τροχίσματος σε άξονα διαφορετικής διαμέτρου.

• Χρησιμοποιείτε μόνο δίσκους τροχίσματος οι οποίοι συνιστώνται από τον κατασκευαστή. Χρησιμοποιείτε μόνο προστατευτικά τα οποία είναι ειδικά σχεδιασμένα για το δίσκο τροχίσματος.

• Χρησιμοποιείτε μόνο δίσκους τροχίσματος οι οποίοι είναι κατάλληλοι για την εφαρμογή. Για παράδειγμα: μην τροχίζετε με το πλαϊνό μέρος ενός δίσκου κοπής.

• Μη χρησιμοποιείτε το μηχάνημα χωρίς το προστατευτικό. Το προστατευτικό πρέπει να προσαρτάται σταθερά για μέγιστη ασφάλεια. Βεβαιωθείτε ότι ο χρήστης προστατεύεται από το δίσκο τροχίσματος όσο το δυνατόν

• Βεβαιωθείτε ότι το τεμάχειο εργασίας στηρίζεται ή είναι στερεωμένο σωστά.

• Φοράτε προστευτικά γυαλιά. Φοράτε προστατευτικά ακοής. Φοράτε μάσκα σκόνης. Εάν απαιτείται, χρησιμοποιείτε άλλα προστατευτικά μέσα, όπως γάντια ασφαλείας, υποδήματα ασφαλείας κ.λπ. Υπάρχει κίνδυνος σωματικής βλάβης.

• Απομακρύνετε τους παρευρισκομένους από το χώρο εργασίας. Βεβαιωθείτε ότι όλα τα άτομα στο χώρο εργασίας είναι ενδεδυμένα με προστατευτικό εξοπλισμό. Κίνδυνος σωματικής

• Κρατάτε το καλώδιο παροχής ρεύματος μακριά από τον περιστρεφόμενο δίσκο τροχίσματος.93

Εάν το καλώδιο παροχής ρεύματος αγγίξει τον περιστρεφόμενο δίσκο τροχίσματος, τα χέρια ή οι βραχίονές σας μπορεί να έρθουν σε επαφή με τον δίσκο τροχίσματος. Υπάρχει κίνδυνος σωματικής βλάβης.

• Κρατάτε το μηχάνημα από τις μονωμένες λαβές εκεί όπου ο δίσκος τροχίσματος ενδέχεται να έρθει σε επαφή με κρυμμένα σύρματα ή το καλώδιο παροχής ρεύματος. Εάν ο δίσκος τροχίσματος έρθει σε επαφή με σύρμα που φέρει ηλεκτρικό ρεύμα, τα εκτεθειμένα μεταλλικά τμήματα του μηχανήματος μπορούν επίσης να καταστούν ηλεκτροφόρα. Κίνδυνος ηλεκτροπληξίας.

• Μη χρησιμοποιείτε το μηχάνημα καθώς το κρατάτε στο πλάι σας. Κίνδυνος σωματικής

• Μη χρησιμοποιείτε το μηχάνημα σε αντικείμενα επεξεργασίας που απαιτούν μέγιστο βάθος λείανσης το οποίο υπερβαίνει το μέγιστο βάθος λείανσης του δίσκου τροχίσματος.

• Μη χρησιμοποιείτε εξαρτήματα τα οποία απαιτούν υγρά ψυκτικά μέσα. Κίνδυνος ηλεκτροπληξίας.

• Μη χρησιμοποιείτε το μηχάνημα κοντά σε εύφλεκτα υλικά. Κίνδυνος πυρκαγιάς.

• Μην εργάζεστε με υλικά που περιέχουν αμίαντο. Ο αμίαντος θεωρείται καρκινογόνος.

• Μην κατεργάζεστε μέταλλα με περιεκτικότητα σε μαγνήσιο μεγαλύτερη από 80%.

• Προσέχετε γιατί ο δίσκος τροχίσματος συνεχίζει να περιστρέφεται για ένα σύντομο διάστημα μετά την απενεργοποίηση του μηχανήματος. Μην επιχειρήσετε να σταματήσετε το δίσκο τροχίσματος μόνοι σας.

• Μην τοποθετείτε ποτέ το μηχάνημα επάνω σε τραπέζι ή πάγκο εργασίας πριν την απενεργοποίησή του.

• Καθαρίζετε τακτικά τις σχισμές εξαερισμού. Κίνδυνος ηλεκτροπληξίας. Η ανάκρουση είναι μια αναπάντεχη αντίδραση ενός ραγισμένου, παγιδευμένου ή συστραμμένου δίσκου τροχίσματος, η οποία προκαλεί αναπήδηση του μηχανήματος από το αντικείμενο επεξεργασίας προς τον χρήστη. Εάν ο δίσκος τροχίσματος είναι ραγισμένος ή εγκλωβισμένος στην εγκοπή, ο δίσκος παγιδεύεται και το μηχάνημα οπισθοχωρεί με ταχύτητα προς τον χρήστη. Εάν ο δίσκος τροχίσματος είναι συστραμμένος εντός της εγκοπής, το οπίσθιο άκρο του δίσκου τροχίσματος μπορεί να σκάψει την επάνω επιφάνεια του αντικειμένου επεξεργασίας, κάτι που προκαλεί την αναπήδηση του δίσκου τροχίσματος έξω από την εγκοπή και πίσω προς τον χρήστη. Η ανάκρουση είναι αποτέλεσμα εσφαλμένης χρήσης του μηχανήματος ή/και εσφαλμένων διαδικασιών ή συνθηκών λειτουργίας. Η ανάκρουση μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις:

• Κρατήστε σταθερά το μηχάνημα και με τα δύο χέρια. Τοποθετήστε τους βραχίονες σας για να αντισταθείτε στις δυνάμεις ανάκρουσης. Τοποθετήστε το σώμα σας προς μία από τις πλευρές του δίσκου τροχίσματος, και ποτέ στην ίδια ευθεία με το δίσκο. Η ανάκρουση μπορεί να προκαλέσει αναπήδηση του δίσκου τροχίσματος προς τα πίσω. Αν ληφθούν οι κατάλληλες προφυλάξεις, ο χρήστης μπορεί να ελέγξει τις δυνάμεις ανάκρουσης.

• Πρέπει να είστε ιδιαίτερα προσεκτικοί όταν χρησιμοποιείτε το μηχάνημα σε γωνίες, αιχμηρές ακμές κ.λπ. Βεβαιωθείτε ότι ο δίσκος τροχίσματος δεν παγιδεύεται. Κίνδυνος ανάκρουσης.

• Εάν ο δίσκος τροχίσματος παγιδευτεί ή εάν διακόψετε την κοπή για οποιονδήποτε λόγο, αποδεσμεύστε το διακόπτη ενεργοποίησης/ απενεργοποίησης και κρατήστε το μηχάνημα ακίνητο μέσα στο υλικό μέχρι να σταματήσει πλήρως ο δίσκος τροχίσματος. Μην επιχειρείτε ποτέ να αφαιρέσετε το μηχάνημα από το αντικείμενο επεξεργασίας ή να τραβήξετε το μηχάνημα προς τα πίσω ενώ κινείται ο δίσκος τροχίσματος. Κίνδυνος ανάκρουσης.

• Μη χρησιμοποιείτε στομωμένους ή κατεστραμμένους δίσκους τροχίσματος. Οι μη τροχισμένοι ή εσφαλμένα τοποθετημένοι δίσκοι τροχίσματος παράγουν κοπές στενού εύρους, κάτι το οποίο προκαλεί υπερβολική τριβή και ανάκρουση και αυξάνει τον κίνδυνο παγίδευσης των δίσκων τροχίσματος.

• Μη χρησιμοποιείτε οδοντωτές πριονολεπίδες. Μη χρησιμοποιείτε λεπίδες λάξευσης ξύλου σε αλυσίδες πριονιών. Κίνδυνος σωματικής βλάβης. Ήλεκτρολογική ασφάλεια Ελέγχετεπάντοτεότιητάσηπαροχήςτου δικτύουσυμφωνείμετηντάσηστην ετικέταχαρακτηριστικών.94

• Μη χρησιμοποιείτε το μηχάνημα εάν το καλώδιο ρεύματος ή το βύσμα τροφοδοσίας είναι κατεστραμμένα.

• Χρησιμοποιείτε μόνο καλώδια επέκτασης τα οποία είναι κατάλληλα για την ονομαστική ισχύ του μηχανήματος και με ελάχιστο πάχος 1,5 mm2. Εάν χρησιμοποιείτε καρούλι για το καλώδιο επέκτασης, ξεδιπλώνετε πάντοτε πλήρως το καλώδιο. Τεχνικα χαρακτηριστικα AGM1086 AGM1087 Τάση δικτύου    230 V~ Συχνότητα δικτύου    50 Hz Ισχύς εισόδου  500 W    850 W Ταχύτητα χωρίς φορτίο    11,000/min Δίσκος τροχίσματος   Διάμετρος  115 mm    125 mm   Διάμετρος οπής    22.2 mm Σπείρωμα άξονα    M14 Βάρος  1.69 kg    1.94 kg Θορυβος και δονησεις Ακουστική πίεση (Lpa) (K=3dB)  70 dB(A)    89.9 dB(A) Ακουστική ισχύς (Lwa) (K=3dB)  80 dB(A)   100.9 dB(A) Δόνηση (K=1.5 m/s

Επίπεδ κραδασμών Τo επίπεδo παραγωγής κραδασμών πυo αναγράφεται στ πίσω μέρς τoυ παρόντος εγχειριδίυ oδηγιών έχει μετρηθεί σύμφωνα με μια τυπoπoιημένη δκιμή πoυ αναφέρεται στo πόρτυπo EN 60745 - μπoρεί να χρησιμoπoιηθεί για τη σύγκριση ενός εργαλείυo με ένα άλλo, καθώς και ως πρoκαταρκτική αξιoλόγηση της έκθεσης στoυς κραδασμoύς όταν τo εργαλείo χρησιμoπιείται για τις εφαρμoγές πoυ αναφέρoνται - η χρήση τoυ εργαλείoυ για διαφoρετικές εφαρμoγές ή με διαφoρετικά ή κακoσυντηρημένα εαρτήματα μπoρεί να αυξήσει σημαντικά τo επίπεδ έκθεσης - όταν τo εργαλείo είναι απενεργoπoιημένo ή δυλεύει αλλά δεν εκτελεί την εργασία, τo επίπεδo έκθεσης μπoρεί να μειωθεί σημαντικά ! πρoστατευτείτε απo τις επιδράσεις των κραδασμών συντηρώντας σωστά τo εργαλείo και τα εξαρτήματά τ0υ, διατηρώντας τα χέρια σας ζεστά και oργανώνoντας τoν τρόπo εργασίας σας Φοράτεπροστατευτικάακοής. ΠΕΡΙΓΡΑΦΉ (ΕΙΚ. Α) Ο γωνιακός τροχός που διαθέτετε έχει σχεδιαστεί για λείανση και κοπή τοιχοποιίας και χάλυβα.

1. Διακόπτης ενεργοποίησης/απενεργοποίησης

2. Κουμπί ασφάλισης άξονα

ΣΥΝΑΡΜΟΛΟΓΉΣΉ Πριναπότησυναρμολόγηση,πρέπει πάντοτενααπενεργοποιείτετομηχάνημα καινααφαιρείτετοβύσματροφοδοσίας απότορεύμα. Προσάρτηση και αφαίρεση του προστατευτικού & του δίσκου τροχίσματος (εικ. B) Μηχρησιμοποιείτετομηχάνημαχωρίς τοπροστατευτικό.

• Τοποθετήστε το μηχάνημα σε ένα τραπέζι με το άξονα (3) στραμμένο προς τα επάνω.

• Κρατήστε πατημένο το κουμπί ασφαλείας του άξονα (2) και αφαιρέστε τη φλάντζα (7) χρησιμοποιώντας το κλειδί της φλάντζας (8).

• Εάν χρειαστεί, αφαιρέστε το δίσκο τροχίσματος (9).

• Βγάλτε τη φλάντζα (10).

• Προσαρτήστε το προστατευτικό (4). Ασφαλίστε το προστατευτικό (4) σφίγγοντας τη βίδα (11) και το παξιμάδι (12).

• Προσαρτήστε τη φλάντζα (10).

• Εάν χρειαστεί, προσαρτήστε το δίσκο τροχίσματος (9).

• Κρατήστε πατημένο το κουμπί ασφαλείας του άξονα (2) και προσαρτήστε τη φλάντζα (7) χρησιμοποιώντας το κλειδί της φλάντζας (8).

• Τοποθετήστε το μηχάνημα σε ένα τραπέζι με το άξονα (3) στραμμένο προς τα επάνω.

• Κρατήστε πατημένο το κουμπί ασφαλείας του άξονα (2) και αφαιρέστε τη φλάντζα (7) χρησιμοποιώντας το κλειδί της φλάντζας (8).95

Εάν χρειαστεί, αφαιρέστε το δίσκο τροχίσματος (9).

• Βγάλτε τη φλάντζα (10).

• Αφαιρέστε το προστατευτικό (4) χαλαρώνοντας τη βίδα (11) και το παξιμάδι (12).

• Προσαρτήστε τη φλάντζα (10).

• Εάν χρειαστεί, προσαρτήστε το δίσκο τροχίσματος (9).

• Κρατήστε πατημένο το κουμπί ασφαλείας του άξονα (2) και προσαρτήστε τη φλάντζα (7) χρησιμοποιώντας το κλειδί της φλάντζας (8). Προσάρτηση και αφαίρεση της βοηθητικής λαβής (εικ. C)

• Σφίξτε τη βοηθητική λαβή (6) σε μία από τις οπές προσάρτησης (13).

• Χαλαρώστε τη βοηθητική λαβή (6) από την οπή προσάρτησης (13).

Ενεργοποίηση και απενεργοποίηση (εικ. Α)

• Για να θέσετε σε λειτουργία το μηχάνημα σε συνεχή τρόπο λειτουργίας, σύρετε τον διακόπτη ενεργοποίησης/απενεργοποίησης (1) στην κατεύθυνση δίσκου τροχίσματος.

• Για να απενεργοποιήσετε το μηχάνημα, πιέστε το κάτω μέρος του διακόπτη ενεργοποίησης/ απενεργοποίησης (1). Συμβουλές για βέλτιστη χρήση

• Στερεώστε με σφιγκτήρα το τεμάχιο εργασίας. Χρησιμοποιήστε μια συσκευή σφιγκτήρα για τα μικρά τεμάχια εργασίας.

• Τραβήξτε μια γραμμή για να καθορίσετε την κατεύθυνση προς την οποία θα οδηγήσετε το δίσκο τροχίσματος.

• Κρατήστε το μηχάνημα και με τα δύο χέρια.

• Ενεργοποιήστε το μηχάνημα.

• Περιμένετε μέχρι το μηχάνημα να επιτύχει πλήρη ταχύτητα.

• Τοποθετήστε το δίσκο τροχίσματος στο αντικείμενο επεξεργασίας.

• Αργά κινήστε το μηχάνημα κατά μήκος της προσχεδιασμένης γραμμής, πιέζοντας σταθερά το δίσκο τροχίσματος επάνω στο αντικείμενο επεξεργασίας.

• Μην εφαρμόζετε υπερβολικά μεγάλη πίεση στο μηχάνημα. Αφήστε το μηχάνημα να κάνει τη

• Απενεργοποιήστε το μηχάνημα και περιμένετε μέχρι να σταματήσει τελείως πριν το αφήσετε

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΉΡΉΣΉ Πριναπότονκαθαρισμόκαιτησυντήρηση, πρέπειπάντοτενααπενεργοποιείτετο μηχάνημακαινααφαιρείτετοβύσμα τροφοδοσίαςαπότορεύμα.

• Καθαρίζετε τακτικά το περίβλημα με ένα μαλακό ύφασμα.

• Διατηρείτε τις σχισμές εξαερισμού ελεύθερες από σκόνη και βρωμιές. Εάν απαιτείται, χρησιμοποιήστε ένα μαλακό, υγρό ύφασμα για να αφαιρέσετε τη σκόνη και τις βρωμιές από τις σχισμές εξαερισμού. Χρησιμοποιείτεμόνοαιχμηρούςκαι ακέραιουςδίσκουςτροχίσματος. Ψήκτρες άνθρακα Εάν οι ψήκτρες άνθρακα έχουν φθαρεί, πρέπει να αντικαθίστανται από το τμήμα εξυπηρέτησης πελατών του κατασκευαστή ή από αντίστοιχα εξειδικευμένο άτομο.

Συμβουλευτείτε τους όρους εγγύησης που εσωκλείονται στη συσκευασία.

Τοπροϊόν,ταεξαρτήματακαιη συσκευασίαπρέπειναταξινομούνταιγια ανακύκλωσηφιλικήπροςτοπεριβάλλον. Μόνο για χώρες της ΕΕ Μην απορρίπτετε ηλεκτρικά εργαλεία στα οικιακά απόβλητα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EUγια Απορριπτόμενο Ηλεκτρικό και96
