AGM1086 - Mletje Ferm - Brezplačna navodila za uporabo

Vrsta izdelka	Kotni brusilnik
Znamka	Ferm
Model	AGM1086
Omrežna napetost	230 V~
Omrežna frekvenca	50 Hz
Absorbirana moč	500 W
Hitrost v prostem teku	11 000 min⁻¹
Premer brusilnega koluta	115 mm
Luknja osi	22,2 mm
Navoj osi	M14
Teža	1,69 kg
Raven zvočnega tlaka (Lpa)	70 dB(A) (K=3 dB)
Raven zvočne moči (Lwa)	80 dB(A) (K=3 dB)
Raven vibracij	2,5 m/s² (K=1,5 m/s²)
Dvojna izolacija	Da
Zaščitni pokrov	Vključen, obvezna montaža
Pomožni ročaj	Odstranljiv, dva položaja
Stikalo za vklop/izklop	Drsno z varnostno zaporo
Blokada osi	Za menjavo brusilnega koluta
Vzdrževanje	Redno čiščenje prezračevalnih rež
Garancija	V skladu s priloženimi pogoji

Pogosto zastavljena vprašanja - AGM1086 Ferm

Kako zamenjati brusilni kolut na brusilniku Ferm AGM1086?

Pred vsako menjavo izključite napravo. Pritisnite in držite gumb za blokado osi (2), nato s pomočjo ključa za prirobnico (8) odvijte prirobnico (7). Odstranite rabljeni brusilni kolut, nato odstranite spodnjo prirobnico (10). Namestite nov brusilni kolut v skladu s smerjo vrtenja, ponovno namestite prirobnico (10) in prirobnico (7) ter zategnite s ključem, medtem ko držite blokado osi.

Ali lahko uporabljam brusilne kolute s premerom, ki ni 115 mm?

Ne, uporabljajte samo brusilne kolute s premerom 115 mm in luknjo osi 22,2 mm. Uporaba drugih premerov lahko poškoduje orodje ali povzroči poškodbe.

Kaj storiti, če se brusilni kolut med uporabo blokira?

Takoj spustite stikalo za vklop/izklop. Napravo držite nepremično v obdelovancu, dokler se brusilni kolut popolnoma ne ustavi. Ne poskušajte na silo odstraniti brusilnega koluta. Po zaustavitvi izključite napravo in pregledajte brusilni kolut ter stroj.

Kako očistiti brusilnik Ferm AGM1086?

Pred čiščenjem vedno izključite napravo. Za ohišje uporabite mehko krpo. Za prezračevalne reže uporabite mehko, vlažno krpo za odstranjevanje prahu. Ne uporabljajte topil ali abrazivnih sredstev.

Kakšna je moč brusilnika AGM1086?

Nazivna moč modela AGM1086 je 500 W, z napetostjo 230 V~ in frekvenco 50 Hz.

Ali je brusilnik Ferm AGM1086 primeren za rezanje kovin?

Da, namenjen je brušenju in rezanju zidakov ter jekla. Uporabite brusilne kolute, primerne za uporabo (rezalni kolut za kovino).

Kako pritrditi pomožni ročaj?

Pomožni ročaj (6) privijte v eno od montažnih odprtin (13) na ohišju stroja. Trdno zategnite. Za odstranitev ga odvijte.

Zakaj moj brusilnik nenormalno vibrira?

Nenormalne vibracije lahko kažejo na poškodovan, nepravilno nameščen ali neuravnotežen brusilni kolut. Takoj ustavite orodje, izključite ga in preglejte brusilni kolut. Po potrebi ga zamenjajte. Preverite tudi, ali je prirobnica pravilno zategnjena.

Kako zamenjati ogljene ščetke?

Obrabljene ogljene ščetke mora zamenjati servisna služba proizvajalca ali usposobljena oseba. Ne poskušajte jih zamenjati sami, če nimate ustreznih znanj.

Ali garancija velja v Franciji za Ferm AGM1086?

Da, garancija velja v skladu s pogoji, priloženimi izdelku. Za podrobnosti preverite garancijski dokument, ki je priložen embalaži.

NAVODILA ZA UPORABO AGM1086 Ferm

1. Vypinač
2. Zajistovaci knoflik vretena
3. Vreteno
4. Chrnic
5. Hlavni rukojet
6. Pomocné držadlo

SESTAVENI

Vsi izdelki, ki vam jih dobavi Ferm, so izdelani po
najvisijh standardih varnosti in učinkovitosti. Del
naše filozofije je tudi odlicna podpora strankam, ki
se odraža tudi v naši obsezni garanciji.

Upamo, da vam bo ta izdelek odlično sluzil še dolgo vrsto let.

VARNOSTNA OPOZORILA

OPOZORILO

Preberite prilozena varnostna

opozorila, dodatna varnostna

opozorila in navodila. Ce ne sledite varnostnim opozorilom ali navodilom, to lahko privede do elektricnega udara, pozara in/ali huidih poskodb. Varnostna opozorila in navodila si shranite tudza v prihodnje.

Sledeči symboli so v rabi v navodilih in na izdelku:

Preberite navodila za uporabnika.

Tveganje telesnih poskodb.

Tveganje elektricnega udara.

Takoj izklopite napajanje iz elektricne napeljave, ce se napeljava poškoduje in med ciscenjem in vzdřevanjem.

Nevarnost letecih delcev. Ljudje naj se ne zadrzujeo v delovnem obmoju.

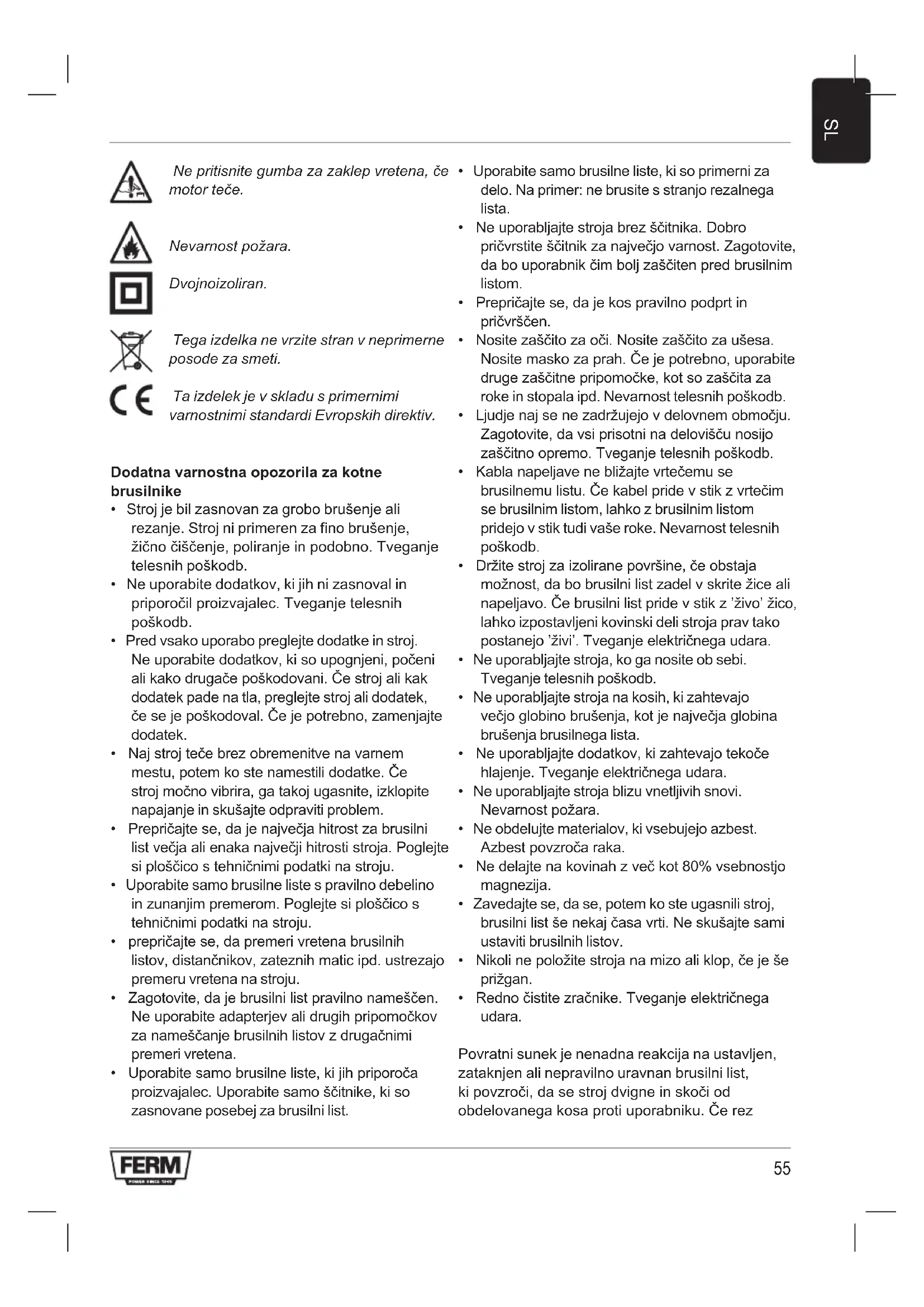

Dodatna varnostna opozorila za kotne brusilnike

Stroj je bil zasnovan za grobo brusenje ali rezanje. Stroj niprimeren za fino brusenje, ziicno ciiscenje, poliranje in podobno. Tveganje telesnih poskodb.

Ne uporabite dodatkov, ki jih ni zasnoval in priporocil proizvajalec. Tveganje telesnih poskodb.

Pred vsako uporabo preglejte dodatke in stroj. Ne uporabite dodatkov, ki so upognjeni, poceni ali kako drugace poskodovani. Ce stroj ali kak dodatek pade na tla, preglejte stroj ali dodatek, ce se je poskodoval. Ce je potrebno, zamenjaje dodatek.

• Naj stroj teče brez obremenitve na varnem mesti, potem ko ste namestili dodatke. Če stroj močno vibrira, ga takoj ugasnite, izklopite napajanje in skušajte odpraviti problem.

• Prepričajte se, da je največja hitrost za brusilni list večja ali enaka največji hitrosti stroja. Poglejte si plošćico s tehnčnimi podatki na stroju.

• Uporabiteismo brusilne listede pravilno debelino in zunanjim premerom.Poglejtespocstehničnimi podatki na stroju.

• prepricajte se, da premeri vretena brusilnih listov, distancnikov, zateznihmatic ipd. ustrezajo premeru vretena na stroju.

Zagotovite, da je brusilni list pravilno namescen. Ne uporabite adapterjev ali drugih pripomockov za namescanje brusilnih listov z drugačnimi premeri vretena.

• Uporabiteismo brusilne listed,ki jih priporoca proizvajalec.Uporabiteismo schecknike,ki sozasnovane posebej za brusilni list.

• Uporabiteismo brusilne listedo. Na primer: ne brusite s stranjo rezalnegalista.

• Ne uporablajte stroja brez šcitnika. Dobro pričvrstite šcitnik za najvećjo varnost. Zagotovite, da bo uporabnik Čim bolj zašiten pred brusilnim listom.
• Prepričajte se, da je kos pravilno podprt in pričvṛśčen.
• Nosite zašcito za oci. Nosite zašcito za ušesa. Nosite masko za prah. Če je potrebno, uporabite druge zašcitne pripomočke, kot so zašcita za roke in stopala ipd. Nevarnost telesnih poskodb.
  Ljudje naj se ne zadržujejo v delovnem območju. Zagotovite, da vsi prisotni na delovisću nosijo zašcitno opremo. Tveganje telesnih poskodb.
  Kabla napeljave ne blizajte vrtecemu se brusilnemu listu. Ce kabel pride v stik z vrtecim se brusilnim listom, lahko z brusilnim listom pridejo v stik tudi vaše roke. Nevarnost telesnih poskodb.
• Držite stroj za izolirane povrsine, Če obstaja možnost, da bo brusilni list zadel v skriteŽice ali napeljavo. Če brusilni list pride v stik z 'živo'Žico, lahko izpostavljeni kovinski deli stroja prav takopostanejo 'živi'. Tveganje elektricnega udara.
• Ne uporabljajte stroja, ko ga nosite ob sebi.
  Tveganje telesnih poskodb.
• Ne uporabljaje stroja na kosih, ki zahevajo vecjo globino brusenja, kot je najvecja globina brusenja brusilnega lista.
• Ne uporabljajte dodatkov, ki zahtevajo tekoche hlajenje. Tveganje elektricnega udara.
• Ne uporabljajte stroja blizu vnetljivh snovi.
  Nevarnost požara.
• Ne obdelujte materialov, ki vsebujejo azbest. Azbest povzroca raka.
• Ne delajte na kovinah z več kot 80% vsebstjomagnezija.
  Zavedajte se, da se, potem ko ste ugasnili stroj, brusilni list se nekaj casa vrti. Ne skušajte sami ustaviti brusilnih listov.
• Nikoli ne položite stroja na mizo ali klop, Če je še prižgan.
• Redno Čistite zračnike. Tveganje elektricnega udara.

Povratni sunek je nenadna reakcija na ustavljen, zatakjen ali nepravilno uravnan brusilni list, ki povzroci, da se stroj dvigne in skoci od obdelovanega kosa proti uporabniku. Ce rez

močno zgrabi ali ustavi brusilni list, se brusilni list zatakne in stroj nenadoma brcne proti uporabniku. Če se list zvije v rezu, zadnji rob brusilnega lista lahko zagrize v vrhnjo povrsino kosa, kar povzroci, da brusilni list zleze iz reza in udari proti uporabniku.

Povratni sunek je rezultat nepravilne uporabe naprave in/ali nepravilnih postopkov ali pogojev dela. Povratni sunek lahko preprecite s pravimi varnostimi ukrepi:

• Dobro držite stroj z obema rokama. Postavite roke tak, da se uprejo povratnim sunkom. Postavite se na eno od strani brusilnega lista, a ne v smeri linije brusilnega lista. Povratni sunek lahko povzroci, da bo brusilni list skocil nazaj. Če upostevate prave varnostne ukrepe, lahko povratne sunke nadzorujete.
• Bodite še posebej previdni, ko uporabljate stroj na kotih, ostrih robovih ipd. Zagotovite, da se brusilni list ne bo zaskočil. Nevarnost povratnega sunka.
• Ce se brusilni list zatakne, ali ce prekinete rez iz kakrsnegakoli razloga, spustite stikalo za vklop/izklop in drzite stroj pri miru v materialu, dokler se brusilni list cisto ne ustavi. Nikoli ne odstranite stroja iz obdelanega kosa, ali vlecite stroja nazaj, ko se brusilni list premika. Nevarnost povratnega sunka.
• Ne uporabljaje topih ali poškodovanih brusilnih listov. Nenabrušeni ali nepravilno nameščeni brusilni listi ustvarjajo ozke reze, kar ustvari prevec trenja in povratnih sunkov in poveča nevarnost, da se bo brusilni list zataknil.
• Ne uporabljaje nazobčanih listov Žag. Ne uporabljaje rezil za rezanje lesa za verige Žag. Tveganje telesnih poskodb.

Elektricna varnost

Vedno zagotovite, da je napetost napajanja enaki napetosti na plošcici s tehnicnimi podatki o stroju.

• Ne uporabljaje stroja, ce sta poskodovana kabel ali vtic za napajanje.
• Uporabiteismo podaljske,ki so primerni za napetost stroja in imajo debelino najmanj 1,5 mm2. Ce uporabite kolut s podaljskom, vedno cisto odvijte kabel.

Tehnicni podatki

AGM1086 AGM1087

Napetost napajanja 230 V~
Frekvenca napajanja 50 Hz
Poraba moči 500 W 850 W
Hitrost brez obretenitve 11,000/min
Brusilni list
Premer 115 mm 125 mm
Kaliber	22.2 mm
Navoj vretena	M14
Teža	1.69 kg	1.94 kg
Glasnost in vibracija
Pritisk zvoka (Lpa) (K=3dB)	70 dB(A)	89.9 dB(A)
Akustićna moč (Lwa) (K=3dB)	80 dB(A)	100.9 dB(A)
Akustićna moč (K=1.5 m/s2)	2.5 m/s2	5.587 m/s2

Raven vibracij

Raven oddajanja vibracij, navedena na zadnji strani teh navodil za uporabo je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoce za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

• uporaba orodja za drugacne namene ali uporaba skupaj z drugimi, slabo vzdrijevanimi nastavki lahko znatno poveca raven izpostavljenosti
• cas, ko je orodje izklopljeno ali ko tece, vendar
  z njim ne delamo, lahko znatno zmanjsa raven
  izpostavljenosti

Pred posledicami vibracij se zašcitite z
vzdrževanjem orodja in pripadajocih nastavkov,
ter tak, da so vaše roke tople, vaši delovni vzorci
pa organizirani

Vaš kotni brusilnik je bil zasnovan za brusenje in rezanje zidovja in jekla.

1. Stikalo za vklop/izklop
2. Gumb za zaklep vretena
3. Vreteno
4. Ščitnik
5. Glavni prijem
6. Pomožni prijem

SESTAVA

Pred sestavljanem vedno ugasnite stroj in izklopite napajanje iz vtičnice.

Namescanje in odstranjevanje scitnika & brusilnegalista (sl.B)

Ne uporabljaje stroja brez šcitnika.

Nameschanej

Postavite stroj na mizo tako, da je vreteno (3) obrnjeno gor.
- Držite gumb za zaklep vretena (2) in odstranite prirobnico (7) z orodjem za prirobnice (8).
- Ce je potrebno, odstranite brusilni list (9).
- Odstranite prirobnico (10).
- Namestite šcitnik (4). Pričvrstite šcitnik (4) takto, da privijete vijak (11) in matico (12).
- Namestite prirobnico (10).
- Ce je potrebno, namestite brusilni list (9).
- Držite gumb za zaklep vretena (2) in namestite prirobnico (7) z orodjem za prirobnice (8).

Odstranjevanje

Postavite stroj na mizo tako, da je vreteno (3) obrnjeno gor.
- Držite gumb za zaklep vretena (2) in odstranite prirobnico (7) z orodjem za prirobnice (8).
- Ce je potrebno, odstranite brusilni list (9).
- Odstranite prirobnico (10).
- Odstranite šcitnik (4) tak, da razrahljate vijak (11) in matico (12).
- Namestite prirobnico (10).
- Ce je potrebno, namestite brusilni list (9).
- Držite gumb za zaklep vretena (2) in namestite prirobnico (7) z orodjem za prirobnice (8).

Namešcanje in odstranjevanje pomožnega prijema (sl. C)

Nameschanje

• Pričvrstite pomožni prijem (6) v eno izmed namestimih odprtin (13).

Odstranjevanje

Razrahljajte pomožni prijem (6) iz namestilne odprtine (13).

UPORABA

Vklapljanje in izklapljanje (sl. A)

• Za vklop stroja v nepretrgan nacin dela potisnite stikalo za vklop/izklop (1) v smeri brusilnega lista.
• Za izklop stroja pritisnite spodnji del stikala za vklop/izklop (1).

Namigi za njaboljse delo

• Pričvrstite obdelovani kos. Uporabite pripopoček za pričvrstitev za manjše kose.
• Narišite crte za označitev smeri, v katero je potrebno voditi brusilni list.
• Držite stroj z obema rokama.

-Vklopitestroj.

• Pocakajte, da stroj doseze polno hitrost.
• Namestite brusilni list na kos.
• Pocasi premikajte stroj po vnaprej narisani crti in dobro pritiskajte brusilni list na kos.
• Ne pritiskajte prevec na stroj. Naj stroj opravlja delo.
• Izklopite stroj in pocakajte, da se cisto ustavi, preden ga položite na tla.

CISČENJE IN VZDRŽEVANJE

Pred cischenjem in vzdvrzevanjem vednogasnite stroj in izklopite napajanje izvticnice.

Redno cistite ohisje z mehko krpo.
- Iz rež za zračenje Čistite prah in nesnago. Po potrebi odstranjute prah in nesnago iz rež za zračenje z mehko, vlažno krpo.

Uporabljaje samo ostre in neposkodovane brusilne liste.

Karbonske šcětek

Ce so karbonske šcetke obrjene, mora karbonske šcetke zamenjati pooblascieni servis proizvajalca ali druga kvalificirana oseba.

GARANCIJA

Posvetujte se s prilozenimi pogoji garancije.

OKOLJE

Odstranjevanje

Izdelke, dodatke in embalazo razvrstite za okolju prijazno recikliranje.

Samo za države ES

Elektricnih orodij ne vrzite stran v domače za smeti. Po Evropski smernici 2012/19/EU za WEEE (Odpadna elektrica in elektronska oprema) in njeno širitev v narodno pravo, je potrebno elektrica orodja, ki niso vec uporabna, zbrati posebej in se jih znebiti na okolju prijen način.

SZLIFIERKA KATOWA AGM1086 / AGM1087

Nosite štitnike za uši.

Nosite zašitne rukavice.

Ne pritiskajte dugme za zakljucavanje osovine dok motor radi.

Rizik od požara.

Nosite štitnike za uši.

OPIS (SL.A)

Ugaona brasilica je namenjena za bruşenje i seçenje zida i Čelika.
