INSTRUKCJA OBSŁUGI AGM1086 Ferm

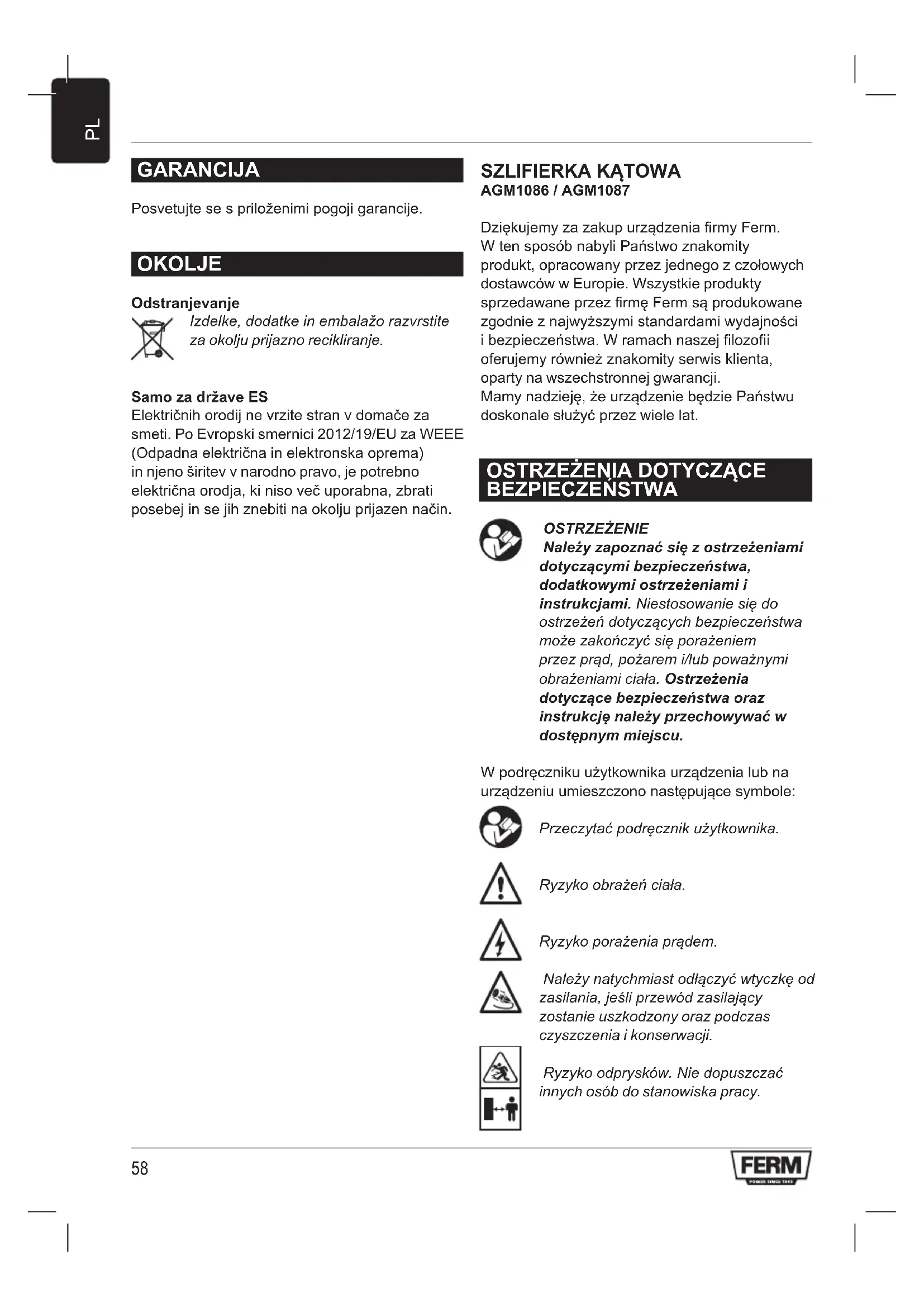

AGM1086 / AGM1087 Dziękujemy za zakup urządzenia firmy Ferm. W ten sposób nabyli Państwo znakomity produkt, opracowany przez jednego z czołowych dostawców w Europie. Wszystkie produkty sprzedawane przez firmę Ferm są produkowane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa. W ramach naszej filozofii oferujemy również znakomity serwis klienta, oparty na wszechstronnej gwarancji. Mamy nadzieję, że urządzenie będzie Państwu doskonale służyć przez wiele lat.

OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA OSTRZEŻENIE Należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, dodatkowymi ostrzeżeniami i instrukcjami. Niestosowaniesiędo ostrzeżeńdotyczącychbezpieczeństwa możezakończyćsięporażeniem przezprąd,pożaremi/lubpoważnymi obrażeniamiciała.Ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję należy przechowywać w dostępnym miejscu. W podręczniku użytkownika urządzenia lub na urządzeniu umieszczono następujące symbole: Przeczytaćpodręcznikużytkownika. Ryzykoobrażeńciała. Ryzykoporażeniaprądem. Należynatychmiastodłączyćwtyczkęod zasilania,jeśliprzewódzasilający zostanie uszkodzony oraz podczas czyszczenia i konserwacji. Ryzykoodprysków.Niedopuszczać innych osób do stanowiska pracy.59

Używaćgogliochronnych. Stosowaćosłonędlauszu. Używaćrękawiceochronne. Nienaciskaćprzyciskublokady wrzeciona gdy silnik pracuje. Ryzykopożaru. Podwójna izolacja. Niewyrzucaćurządzeniado nieodpowiednich pojemników. Urządzeniejestzgodnezodpowiednimi normamibezpieczeństwazawartymi w dyrektywach europejskich. Dodatkowe ostrzeżenia dotyczące bezpieczeństwa dla szlifierek kątowych

• Urządzenie zostało zaprojektowane jako szli- fierka lub urządzenie do cięcia. Urządzenie nie jest przeznaczone do wykonywania czynności, takich jak ścieranie, szczotkowanie za pomocą szczotki drucianej, etc. Ryzyko obrażeń ciała.

• Nie używać akcesoriów, które nie są zaprojek- towane i zalecane przez producenta. Ryzyko obrażeń ciała.

• Przed każdym użyciem, należy urządzenie wraz z akcesoriami poddać kontroli. Nie używać ak- cesoriów, które są wygięte, złamane lub w inny sposób uszkodzone. Jeśli urządzenie lub jedno z akcesoriów spadnie na ziemię, sprawdzić czy urządzenie lub akcesorium nie uległo uszkodze- niu. W razie potrzeby, wymienić akcesoria.

• Po zamontowaniu akcesoriów pozwolić urzą- dzeniu popracować bez obciążenia w bezpiecz- nym obszarze. Jeśli urządzenie silnie wibruje, natychmiast je wyłączyć, odłączyć od zasilania i spróbować rozwiązać problem.

• Upewnić się, czy maksymalna prędkość tarczy szlifującej jest większa lub taka sama jak mak- symalna prędkość urządzenia. Zapoznać się z tabliczką znamionową urządzenia.

• Używać tarcze szlifujące o poprawnej grubości oraz średnicy zewnętrznej. Zapoznać się z ta- bliczką znamionową urządzenia.

• Zapewnić, aby średnica wrzeciona tarcz szlifu- jących, odstępników, nakrętek naprężających odpowiadała średnicy wrzeciona urządzenia.

• Upewnić się, czy tarcza szlifująca jest prawi- dłowo zamontowana. Nie używać adapterów lub innych urządzeń pomocniczych do monto- wania tarcz szlifujących o innej średnicy wrze- ciona.

• Używać tarcze szlifujące zalecane przez pro- ducenta. Używać osłony specjalnie zaprojekto- wane dla tarcz szlifujących.

• Używać tarcze szlifujące właściwe dla danego zastosowania. Na przykład: nie szlifować za pomocą bocznej strony tarczy tnącej.

• Nie używać urządzenia bez osłony. Zamoco- wać osłonę w celu zwiększenia bezpieczeń- stwa. Zapewnić, aby użytkownik był zabez- pieczony przed tarczą szlifującą w możliwie najlepszy sposób.

• Upewnić się, czy obrabiany przedmiot jest wła- ściwie podtrzymywany lub zamocowany.

• Używać gogli ochronnych. Stosować osłonę dla uszu. Nosić maskę przeciwpyłową. W razie potrzeby, używać środki ochronne, takie jak rękawice ochronne, obuwie ochronne, etc. Ry- zyko obrażeń ciała.

• Nie dopuszczać osób postronnych do stano- wiska pracy. Upewnić się, czy wszystkie osoby w obszarze pracy używają sprzęt ochronny. Ryzyko obrażeń ciała.

• Przewody zasilające utrzymywać z dala od ob- racających się tarcz szlifujących. Jeśli przewód zasilający dotknie tarczę szlifującą, ręce użyt- kownika mogą wejść w kontakt z obracającą się tarczą. Ryzyko obrażeń ciała.

• Przytrzymywać urządzenie za izolowane powierzchnie uchwytu, gdyż tarcza szlifująca może naruszyć ukryte przewody lub kable sieci elektrycznej. Jeśli tarcza szlifująca zetknie się z przewodem elektrycznym znajdującym się pod napięciem, metalowe części urządzenia mogą również znajdować się pod napięciem. Ryzyko porażenia prądem.

• Nie używać urządzenia, podczas przenoszenia z miejsca na miejsce. Ryzyko obrażeń ciała.

• Nie używać urządzenia na przedmiotach, któ- rych szlifowanie wymaga maksymalnej głębo- kości szlifowania przekraczającej maksymalną głębokość szlifowania tarczy szlifującej.

• Nie stosować akcesoriów wymagających chło- dzenia cieczą. Ryzyko porażenia prądem.60

• Nie używać urządzenia w pobliżu materiałów łatwopalnych. Ryzyko pożaru.

• Nie wolno pracować na materiałach zawierają- cych azbest. Azbest jest produktem rakotwór- czym.

• Nie pracować z metalami zawierającymi magnez w ilości większej niż 80%.

• Należy pamiętać, że tarcze szlifujące obracają się przez pewien czas po wyłączeniu urządze- nia. Nie próbować samodzielnie zatrzymywać obracających się tarcz szlifujących.

• Nigdy nie kłaść urządzenia na stole czy pulpicie przed jego wyłączeniem.

• Regularnie czyścić otwory wentylacyjne. Ryzyko porażenia prądem. Odrzut to niespodziewana reakcja urządzenia w przypadku źle zaciśniętej, zablokowanej lub źle ustawionej tarczy szlifującej, w wyniku czego do- chodzi do podniesienia urządzenia i odrzucenia szlifowanego przedmiotu w kierunku użytkownika. Jeśli tarcza szlifująca zaciśnie się w szlifowanym przedmiocie, tarcza szlifująca ulega zablokowaniu a urządzenie jest odrzucane się w kierunku użytkow- nika. Jeśli tarcza szlifująca ulegnie skręceniu, tylna krawędź tarczy szlifującej może wbić się w górną powierzchnię szlifowanego przedmiotu, co spowo- duje wypadnięcie tarczy szlifującej z linii szlifowania i odskoczenie urządzenia w kierunku użytkownika. Odrzut jest wynikiem nieprawidłowego użytkowania urządzenia oraz/lub nieprawidłowych procedur lub warunków pracy. Sytuacji wystąpienia odrzutu moż- na uniknąć stosując następujące środki ostrożności:

• Trzymać urządzenie oburącz. Umieścić ramiona w taki sposób, aby stawiały opór siłom odrzutu. Stać po dowolnej stronie tarczy szlifującej, ale nie w jednej linii z tarczą szlifującą. Odrzut może spowodować, że tarcza tnąca odskoczy do tyłu. Jeżeli zostaną zachowane właściwe środki ostrożności, siły odrzutu mogą być kontrolowane przez użytkownika.

• Zachować szczególną ostrożności podczas używania urządzenia w narożnikach, na ostrych krawędziach, etc. Zapewnić, aby tarcza szlifują- ca nie blokowała się. Ryzyko odrzutu.

• Jeśli tarcza szlifująca ulegnie zablokowaniu lub w przypadku zranienia się, zwolnić przełącznik wł./wył. i trzymać urządzenie nieruchomo w szli- fowanym przedmiocie do momentu, gdy tarcza szlifująca zupełnie przestanie sie obracać. Nie próbować wyjmować urządzenia ze szlifowane- go przedmiotu lub ciągnąć go do tyłu, gdy tarcza szlifująca jest w ruchu. Ryzyko odrzutu.

• Nie używać tępych lub uszkodzonych tarcz szlifujących. Nienaostrzone lub niepoprawnie zamontowane tarcze szlifujące mogą powodo- wać wąskie cięcia, co z kolei może powodować nadmierne tarcie oraz odrzut, a także zwiększać ryzyko zablokowania tarczy szlifującej.

• Nie używać zębatych tarcz tnących. Nie używać ostrz do drzeworytnictwa dla pił łańcuchowych. Ryzyko obrażeń ciała. Bezpieczeństwo elektryczne Zawszesprawdzać,czynapięciewsieci odpowiadanapięciunatabliczce znamionowejurządzenia.

• Nie używać urządzenia, jeśli przewód zasilający lub wtyczka jest uszkodzona.

• Używać wyłącznie takich przedłużaczy, które są odpowiednie dla mocy znamionowej urządzenia, o średnicy minimum 1,5 mm2. W przypadku używania przedłużacza na szpuli, całkowicie rozwinąć przewód. Dane techniczne AGM1086 AGM1087 Napięcie w sieci    230 V~ Częstotliwość w sieci    50 Hz Moc wejściowa  500 W    850 W Prędkość bez obciążenia    11,000/min Tarcza szlifująca   Średnica  115 mm    125 mm Otwór 22.2 mm Gwint wrzeciona M14 Ciężar  1.69 kg    1.94 kg Hałas i wibracje Ciśnienie dźwięku (Lpa) (K=3dB)  70 dB(A)    89.9 dB(A) Moc akustyczna (Lwa) (K=3dB) 80 dB(A) 100.9 dB(A) Wibracje (K=1.5 m/s

Poziom wibracji Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia61

przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy Stosowaćosłonędlauszu. OPIS (RYS. A) Szlifierka kątowa została zaprojektowana do szlifowania oraz cięcia kamienia i stali.

1. Przełącznik wł./wył.

2. Przycisk blokady wrzeciona

6. Uchwyt pomocniczy

MONTAŻ Przedmontażemnależyzawszewyłączyć urządzenieiodłączyćodsiecizasilającej. Montaż i zdejmowanie osłony & tarczy szlifującej (rys. B) Nieużywaćurządzeniabezosłony. Montaż

• Umieścić urządzenie na stole z wrzecionem (3) skierowanym w górę.

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zdjąć kołnierz (7).

• W razie potrzeby, zdjąć tarczę szlifującą (9).

• Zdjąć kołnierz (10).

Zamontować osłonę (4). Zabezpieczyć osłonę (4) poprzez dokręcenie śrub (11) i nakrętki (12).

• Zamontować kołnierz (10).

• W razie potrzeby, zamontować tarczę szlifującą (9).

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zamontować kołnierz (7). Zdejmowanie

• Umieścić urządzenie na stole z wrzecionem (3) skierowanym w górę.

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zdjąć kołnierz (7).

• W razie potrzeby, zdjąć tarczę szlifującą (9).

• Zdjąć kołnierz (10).

• Zdjąć osłonę (4) poprzez odkręcenie śrub (11) i nakrętki (12).

• Zamontować kołnierz (10).

• W razie potrzeby, zamontować tarczę szlifującą (9).

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zamontować kołnierz (7). Montaż oraz zdejmowanie uchwytu pomocniczego (rys. C) Montaż

• Przykręcić uchwyt pomocniczy (6) do jednego z otworów mocujących (13). Zdejmowanie

• Odkręcić uchwyt pomocniczy (6) z otworu montażowego (13).

Włączanie i wyłączanie (rys. A)

• Aby włączyć urządzenie w trybie pracy ciągłej, przesunąć przełącznik wł./wył. (1) w kierunku tarczy szlifującej.

• Aby wyłączyć urządzenie, nacisnąć dolną część przełącznika wł./wył. (1). Wskazówki dla optymalnej pracy

• Zacisnąć obrabiany przedmiot. W przypadku małych przedmiotów, używać zaciski.

• Narysować linię określającą kierunek przesuwania tarczy szlifującej.

• Trzymać urządzenie oburącz.

• Odczekać, aż nabierze ono pełnej prędkości.

• Umieścić tarczę szlifującą na szlifowanym przedmiocie.

• Powoli przesunąć urządzenie wzdłuż narysowanej linii, mocno dociskając tarczę szlifującą do szlifowanego przedmiotu.

• Nie stosować nadmiernego nacisku na62

urządzenie. Wykonać pracę.

• Wyłączyć urządzenie i zaczekać do jego pełnego zatrzymania przed odłożeniem na bok.

CZYSZCZENIE I KONSERWACJA

Przedczyszczeniemikonserwacją należyzawszewyłączyćurządzenie iodłączyćodsiecizasilającej.

• Regularnie czyścić obudowę za pomocą miękkiej szmatki.

• Usuwać pył i zanieczyszczenia z otworów wentylacyjnych. W razie konieczności użyć miękkiej, wilgotnej szmatki do usunięcia pyłu i zanieczyszczeń z otworów wentylacyjnych. Należyużywaćwyłącznieostrychinie uszkodzonychtarczszlifujących. Szczotki węglowe Jeśli szczotki węglowe ulegną zużyciu, muszą zostać wymienione przez dział obsługi klienta lub upoważnioną do tego osobę. GWARANCJA Należy zapoznać się z dołączonymi warunkami gwarancji. ŚRODOWISKO Utylizacja Produkt,akcesoriaiopakowanienależy przekazaćdoprzyjaznegośrodowisku recyklingu. Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska. KAMPINIS ŠLIFUOKLIS AGM1086 / AGM1087 Dėkojame, kad įsigijote šį ”Ferm” produktą. Tai yra puikus produktas, kurį teikia Europoje pirmaujantys tiekėjai. Visi pristatomi ”Ferm” produktai gaminami pagal aukščiausius našumo ir saugumo standartus. Laikydamiesi savo principų, taip pat klientams teikiame puikias paslaugas, kurioms suteikiame visišką garantiją. Tikimės, kad mėgausitės naudodami šį produktą daugelį metų.

jim standardom terpredpisom: je v skladu z direktivo 2011/65/EU Evropskega parla- menta in Sveta z dne 8. junij 2011 o omejevanju uporabe določenih nevarnih snovi v električni in elektronski opremi. (PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2011/65/UE Parla
