ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PowerConnect 6248P DELL

• Aus: Keine Verbindung118 Erste Schritte www.dell.com | support.dell.comwww.dell.com | support.dell.com Dell™ PowerConnect™ 6200 Σειρά µεταγωγέων σε συνδεσµοσµολογία στοίβας Οδηγός για γρήγορο

Μοντέλα PC6224, PC6248, PC6224P, PC6248P και PC6224FΣηµείωση, Ειδοποίηση και Προσοχή ΣΗΜΕΙΩΣΗ: Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες που σας βοηθούν να χρησιµοποιήσετε πιο σωστά τον υπολογιστή σας. ΕΙ∆ΟΠΟΙΗΣΗ: Η ένδειξη ΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη του υλικού είτε απώλεια δεδοµένων και σας ενηµερώνει πώς να αποφύγετε το πρόβληµα. ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα υλικής ζηµιάς, προσωπικού τραυµατισµού ή θανάτου.

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη ειδοποίηση. © 2007 Dell Inc. Με επιφύλαξη κάθε νόµιµου δικαιώµατος. Απαγορεύεται αυστηρώς η αναπαραγωγή µε οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια της Dell Inc. Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Η επωνυµία Dell, το λογότυπο DELL και το όνοµα PowerConnect είναι εµπορικά σήµατα της Dell Inc. Οι επωνυµίες Microsoft και Windows είναι σήµατα κατατεθέντα της Microsoft Corporation. Στο παρόν έγγραφο ενδέχεται να χρησιµοποιούνται άλλα εµπορικά σήµατα και εµπορικές ονοµασίες για αναφορά στις οντότητες που διεκδικούν τα σήµατα και τις ονοµασίες ή για αναφορά στα προϊόντα τους. Η Dell Inc. αποποιείται οποιοδήποτε πιθανό συµφέρον ιδιοκτησίας από εµπορικά σήµατα και εµπορικές ονοµασίες εκτός από αυτά που έχει στην κατοχή της. Μοντέλα PC6224, PC6248, PC6224P, PC6248P και PC6224F Σεπτέµβριος 2007 P/N YC897 Rev. A02Περιεχόµενα 121 Περιεχόµενα 1 Εγκατασταση Προετοιµασια χωρου τοποθετησης . . . . . . . . . . . . . . . . . 123 Ανοιγµα της συσκευασιας του µεταγωγεα

Περιεχοµενα συσκευασιας

∆ιαδικασια ανοιγµατος συσκευασιας

Τοποθετηση του µεταγωγεα

Εγκατασταση ως αυτονοµος µεταγωγεας

Συνδεση µεταγωγεα σε τερµατικο

Συνδεση µεταγωγεα σε πηγη τροφοδοσιας

Συναρµολόγηση µεταγωγέων σε συνδεσµολογία στοίβας

2 Εκκινηση και ρυθµιση παραµετρων του µεταγωγεα Συνδεση του τερµατικου στo µεταγωγεα . . . . . . . . . . . . . . 129 Εκκινηση του µεταγωγεα

Αρχικη ρυθµιση παραµετρων

∆ιαδικασια αρχικης ρυθµισης παραµετρων

Ενοτητα παραδειγµατος . . . . . . . . . . . . . . . . . . . . . . 133122 Περιεχόµενα 3 ∆ιαχειριση στοιβας Κυριος µεταγωγεας και µεταγωγεις-µελη. . . . . . . . . . . . . . 136 Εκκινηση στοιβας

Ανακαλυψη Τοπολογιας

Αυτοµατη εκχωρηση αναγνωριστικου µεταγωγεα

Ελεγχος εκδοσης Υλικολογισµικου

Προετοιµασια συστηµατος

∆ιασυνδεση CLI/ Telnet/ Web

Εισαγωγη και αφαιρεση µεταγωγεων

Λειτουργια ως αυτονοµος µεταγωγεας

Εκ νεου αριθµηση αναγνωριστικου στοιβας

Χειρισµος απο το χρηστη

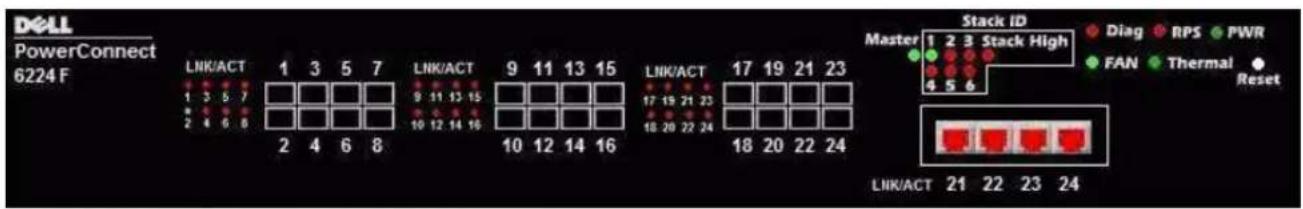

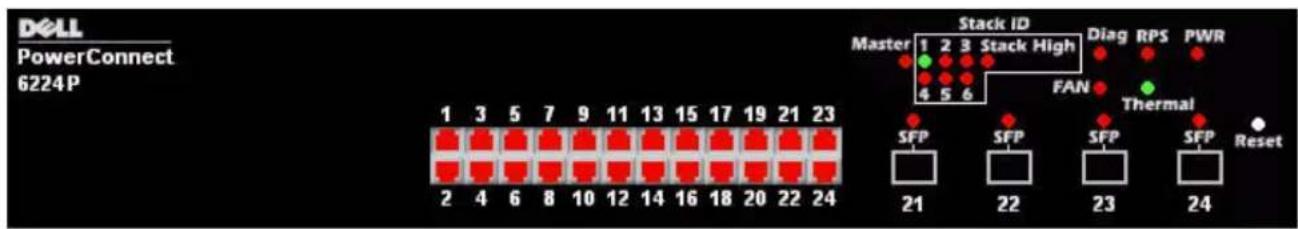

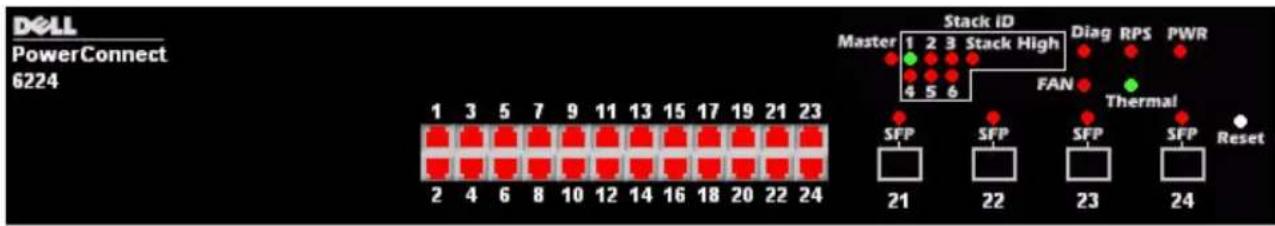

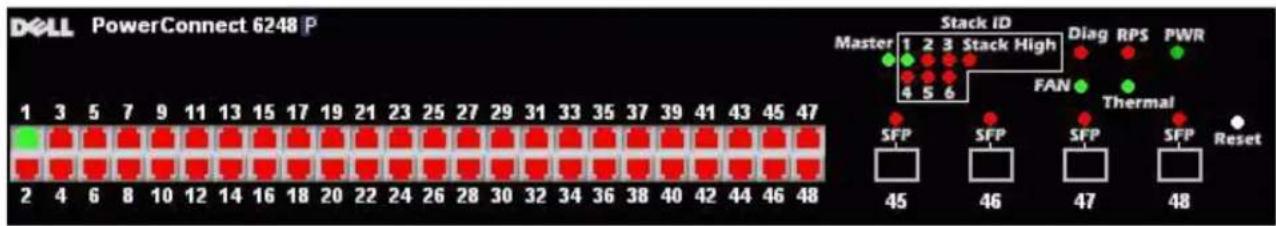

4 Μπροστινό µέρος και φωτεινές ενδείξεις LED Μπροστινό µέρος. . . . . . . . . . . . . . . . . . . . . . . . . . . 141 Φωτεινές ενδείξεις LED

Φωτεινές ενδείξεις LED συστηµάτων

Φωτεινές ενδείξεις LED RJ-45 (PoE)

Φωτεινή ένδειξη LED XFP

Φωτεινή ένδειξη LED SFP . . . . . . . . . . . . . . . . . . . . 143Οδηγός για γρήγορο ξεκίνηµα 123 Εγκατασταση Αυτο το εγγραφο παρεχει βασικες πληροφοριες για την εγκατασταση, τη ρυθµιση παραµετρων και το χειρισµο των συστηµατων Dell™ PowerConnect™ PC6224, PC6248, PC6224P, PC6248P και PC6224F Για περισσοτερες πληροφοριες, ανατρεξτε στον Οδηγο χρησης , που ειναι υπαρχει στο

Τεκµηριωσης Χρησης , η επισκεφθειτε το δικτυακο τοπο υποστηριξης της Dell στη διευθυνση support.dell.com για τις τελευταιες ενηµερωσεις τεκµηριωσης και υλικολογισµικου. Προετοιµασια χωρου τοποθετησης Οι µεταγωγεις της σειρας PowerConnect 6200 µπορουν να τοποθετηθουν σε τυπικο ραφι 48,26 εκ. (19 ιντσων) η ορθιοι (τοποθετηµενοι πανω σε επιπεδη επιφανεια). Οι µεταγωγεις αυτοι µπορουν να λειτουργησουν ως αυτονοµοι µεταγωγεις. Μπορουν επισης να εγκατασταθουν ως µεταγωγεις σε συνδεσµολογια στοιβας, των οποιων η λειτουργια και η διαχειριση γινεται σαν να αποτελουν µια

Πριν την εγκατασταση του µεταγωγεα η των µεταγωγεων, βεβαιωθειτε οτι η επιλεγµενη θεση εγκαταστασης πληροι τις εξης προυποθεσεις:

— Ο µεταγωγεας να εγκαθισταται κοντα σε ευκολα προσβασιµη πριζα 100-250 V AC, 50-60 Hz.

Ελευθερος χωρος — Υπαρχει επαρκης ελευθερος χωρος µπροστα και πισω απο τον εξοπλισµο για την προσβαση του χειριστη. Αφηστε ελευθερο χωρο για καλωδια, συνδεσεις τροφοδοσιας και εξαερισµο.

— Τα καλωδια τοποθετουνται ετσι ωστε να αποφευγονται οι πηγες ηλεκτρικου θορυβου, οπως ραδιοφωνικοι ποµποι, ενισχυτες ραδιοτηλεοπτικης µεταδοσης, γραµµες τροφοδοσιας και εξαρτηµατα λαµπτηρων φθορισµου.

Απαιτησεις περιβαλλοντος — Το ευρος των θερµοκρασιων λειτουργιας περιβαλλοντος του µεταγωγεα κυµαινεται απο 0 εως 45°C (32 εως 113°F) σε σχετικη υγρασια µεχρι 95 τοις εκατο, χωρις συµπυκνωση.124 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Ανοιγµα της συσκευασιας του µεταγωγεα Περιεχοµενα συσκευασιας Κατα το ανοιγµα της συσκευασιας καθε µεταγωγεα, βεβαιωθειτε οτι περιλαµβανονται τα ακολουθα

Ενας µεταγωγεας PowerConnect

Ενα καλωδιο τροφοδοσιας AC

Ενα κιτ τοποθετησης σε ραφι για την εγκατασταση σε ραφι (δυο στηριγµατα τοποθετησης, µπουλονια και παξιµαδια για τον κλωβο)

Ενα σετ ελαστικων αυτοκολλητων για την ορθια τοποθετηση του µεταγωγεα (περιλαµβανονται τεσσερα αυτοκολλητα)

Οδηγος για γρηγορο ξεκινηµα

Οδηγος Πληροφοριων Προιοντος ∆ιαδικασια ανοιγµατος συσκευασιας ΣΗΜΕΙΩΣΗ: Πριν ανοιξετε τη συσκευασια του µεταγωγεα, εξεταστε το πακετο και αναφερετε αµεσως τυχον ζηµιες που θα παρατηρησετε.

Τοποθετηστε το κουτι σε µια καθαρη, επιπεδη επιφανεια και κοψτε ολες τις λωριδες του κουτιου.

Ανοιξτε το κουτι η αφαιρεστε το πανω µερος του.

Αφαιρεστε προσεκτικα το µεταγωγεα απο το κουτι και τοποθετηστε τον σε µια ασφαλη και καθαρη επιφανεια.

Αφαιρεστε ολα τα υλικα συσκευασιας.

Εξεταστε το προιον και τα εξαρτηµατα για ζηµιες.Οδηγός για γρήγορο ξεκίνηµα 125 Τοποθετηση του µεταγωγεα ΠΡΟΣΟΧΗ: ∆ιαβαστε τις οδηγιες για την ασφαλεια στον Οδηγο Πληροφοριων Προιοντος, καθως και τις πληροφοριες για την ασφαλεια για αλλους µεταγωγεις που συνδεονται στο η υποστηριζουν το µεταγωγεα. Οι συζευκτήρες τροφοδοσίας AC και DC βρίσκονται στο πίσω µέρος του µεταγωγέα. Συνιστούµε τη σύνδεση εφεδρικής πηγής τροφοδοσίας, όπως είναι το PowerConnect RPS-600 για µεταγωγείς µη PoE ή το PowerConnect EPS-470 για µεταγωγείς PoE. Εγκατασταση σε ραφι ΠΡΟΣΟΧΗ: Μη χρησιµοποιειτε τα κιτ τοποθετησης σε ραφι για να αναρτησετε το µεταγωγεα κατω απο ενα τραπεζι η γραφειο, η για να τον τοποθετησετε στον τοιχο. ΠΡΟΣΟΧΗ: Πριν συνεχισετε, αποσυνδεστε ολα τα καλωδια απο το µεταγωγεα. Αφαιρεστε ολα τα ελαστικα αυτοκολλητα απο το κατω µερος του µεταγωγεα, αν εχουν επικολληθει. ΠΡΟΣΟΧΗ: Κατα την τοποθετηση πολλων µεταγωγεων σε ραφι, τοποθετηστε τους µεταγωγεις απο κατω προς τα πανω.

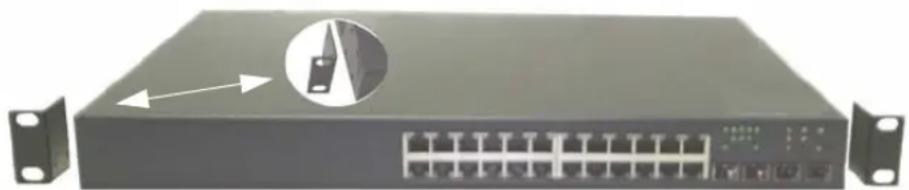

Τοποθετηστε στη µια πλευρα του µεταγωγεα το παρεχοµενο στηριγµα για τοποθετηση σε ραφι, εξασφαλιζοντας οτι οι τρυπες τοποθετησης του µεταγωγεα ευθυγραµµιζονται µε τις τρυπες του στηριγµατος τοποθετησης. ΣτηνΕικόνα 1-1 φαινεται που πρεπει να τοποθετησετε τα στηριγµατα. Εικόνα 1-1. Συνδεση των στηριγµατων

Τοποθετηστε τα παρεχοµενα µπουλονια στις τρυπες τοποθετησης σε ραφι και σφιξτε τα µε ενα κατσαβιδι.

Επαναλαβετε τη διαδικασια για το στηριγµα τοποθετησης σε ραφι στην αλλη πλευρα του

Τοποθετηστε τη µοναδα στο ραφι των 48,26 εκ. (19 ιντσων), εξασφαλιζοντας οτι οι τρυπες τοποθετησης του µεταγωγεα ευθυγραµµιζονται µε τις τρυπες στο ραφι.

Ασφαλιστε το µεταγωγεα στο ραφι ειτε µε τα µπουλονια του ραφιου ειτε µε τα παξιµαδια του κουτιου και τα παξιµαδια των µπουλονιων µε ροδελες (αναλογα µε το ειδος του ραφιου που εχετε). Σφιξτε τα µπουλονια στο κατω µερος πριν σφιξετε τα µπουλονια στο πανω µερος. ΕΙ∆ΟΠΟΙΗΣΗ: Βεβαιωθειτε οτι οι τρυπες εξαερωσης δεν φραζονται. ΠΡΟΣΟΧΗ: Βεβαιωθειτε οτι τα µπουλονια που παρεχονται για τοποθετηση σε ραφι ταιριαζουν µε τις τρυπες που ηδη υπαρχουν στο ραφι.126 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Εγκατασταση ως αυτονοµος µεταγωγεας ΕΙ∆ΟΠΟΙΗΣΗ: Συνιστουµε ανεπιφυλακτα την τοποθετηση του µεταγωγεα σε ραφι. Εγκαταστηστε το µεταγωγεα σε επιπεδη επιφανεια, εαν δεν τον εγκαταστησετε σε ραφι. Η επιφανεια πρεπει να εχει τη δυνατοτητα στηριξης του βαρους του µεταγωγεα και των καλωδιων του. Ο µεταγωγεας παρεχεται µε τεσσερα -ελαστικα αυτοκολλητα.

Κολληστε τα ελαστικα αυτοκολλητα σε καθε σηµειωµενη θεση στο κατω µερος του µεταγωγεα.

Τοποθετηστε το µεταγωγεα σε µια επιπεδη επιφανεια και βεβαιωθειτε οτι υπαρχει επαρκης αερισµος, αφηνοντας 5 εκ. (2 ιντσες) σε καθε πλευρα και 13 εκ. (5 ιντσες) στο πισω µερος. Συνδεση µεταγωγεα σε τερµατικο

Συνδέστε το παρεχόµενο καλώδιο RS-232 σε ένα τερµατικό VT100 ή στο σειριακό συζευκτήρα ενός προσωπικού υπολογιστή στον οποίο εκτελείται λογισµικό εξοµοίωσης τερµατικού VT100.

Συνδεστε το θηλυκο συζευκτηρα DB-9 του αλλου ακρου του αντεστραµµενου καλωδιου διασταυρωσης RS-232 στη θυρα του σειριακου συζευκτηρα στο πισω µερος του µεταγωγεα. ΣΗΜΕΙΩΣΗ: Αν εγκαθιστατε µεταγωγεις σε συνδεσµολογια στοιβας, συνδεστε το τερµατικο στον Κυριο µεταγωγεα. Στο µεταγωγεα αυτο θα αναψει το LED του Κυριου µεταγωγεα, δηλαδη το LED που βρισκεται πανω αριστερα στη διαταξη του µπροστινου πινακα. Οταν µεταγωγεις σε συνδεσµολογια στοιβας τροφοδοτουνται µε ρευµα για πρωτη φορα, οι µεταγωγεις επιλεγουν τον Κυριο µεταγωγεα, ο οποιος µπορει να καταλαµβανει οποιαδηποτε θεση στη στοιβα. Αν συνδεσετε το τερµατικο σε ενα µεταγωγεα-µελος, δεν θα µπορεσετε να χρησιµοποιησετε το CLI. Συνδεση µεταγωγεα σε πηγη τροφοδοσιας ΠΡΟΣΟΧΗ: ∆ιαβαστε τις οδηγιες για την ασφαλεια στον Οδηγο Πληροφοριων Προιοντος, καθως και τις πληροφοριες για την ασφαλεια για αλλους µεταγωγεις που συνδεονται στο η υποστηριζουν το µεταγωγεα.

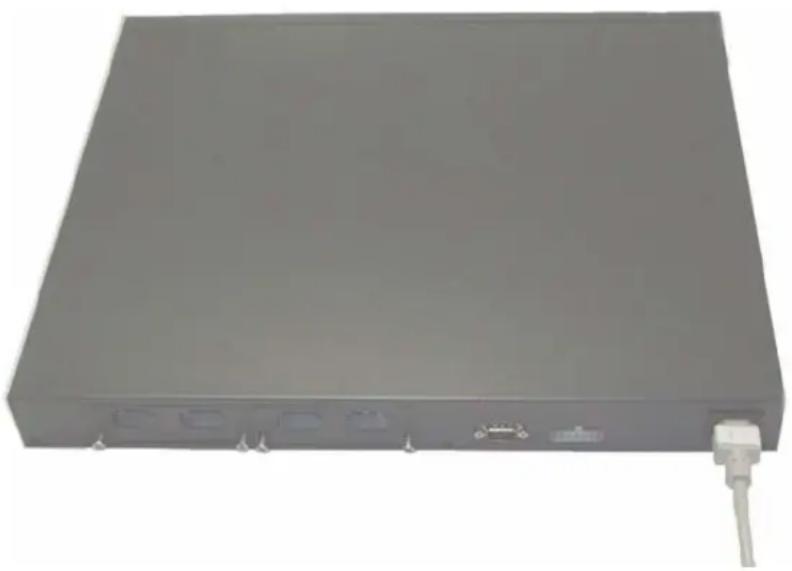

Συνδεστε το παρεχοµενο καλωδιο τροφοδοσιας AC στο συζευκτηρα τροφοδοσιας AC που βρισκεται στον πισω πινακα. Στην Εικόνα 1-2 φαινεται που πρεπει να συνδεσετε το καλωδιο τροφοδοσιας.

Για την παροχή εφεδρικής πηγής τροφοδοσίας, συνδέστε στο συζευκτήρα τροφοδοσίας DC που βρίσκεται στο πίσω µέρος το καλώδιο τροφοδοσίας 12 V DC ενός (αγοράζεται ξεχωριστά) PowerConnect RPS-600 για µεταγωγείς µη PoE ή PowerConnect EPS-470 για µεταγωγείς PoE. ΣΗΜΕΙΩΣΗ: Σε αυτη τη χρονικη στιγµη µην συνδεετε το καλωδιο τροφοδοσιας σε γειωµενη πριζα AC. Συνδεστε το µεταγωγεα σε πηγη τροφοδοσιας, οπως περιγραφηκε µε αναλυτικα βηµατα στην ενοτητα “Εκκινηση και ρυθµιση παραµετρων του µεταγωγεα.”Οδηγός για γρήγορο ξεκίνηµα 127 Εικόνα 1-2. Συνδεση καλωδιου τροφοδοσιας Συναρµολόγηση µεταγωγέων σε συνδεσµολογία

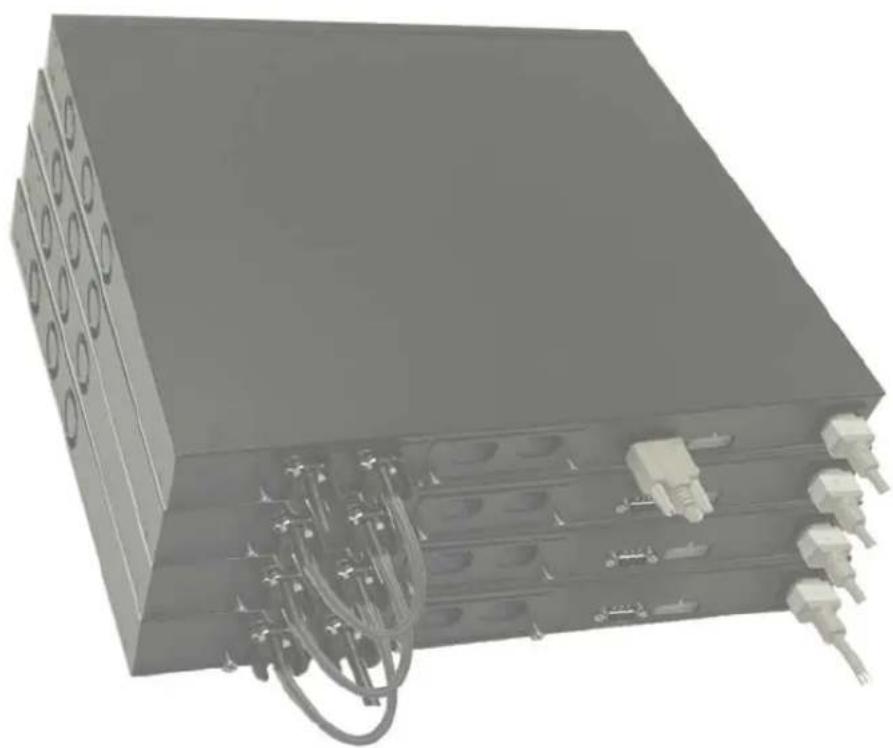

Μπορείτε να συνδέσετε σε συνδεσµολογία στοίβας τους µεταγωγείς PowerConnect 6200 µέχρι και 12 µονάδες σε ύψος, µε υποστήριξη µέχρι και 576 θυρών στο µπροστινό µέρος. ∆ηµιουργήστε τη συνδεσµολογία στοίβας συνδέοντας τις προσκείµενες µονάδες χρησιµοποιώντας τις θύρες συνδεσµολογίας στοίβας, στην αριστερή πλευρά του πίσω µέρους του µεταγωγέα. ∆είτε Εικόνα 1-3. ΣΗΜΕΙΩΣΗ: Οι µεταγωγείς πρέπει να τίθενται εκτός λειτουργίας κατά την προσθήκη τους σε

Τοποθετήστε µια µονάδα στοίβας που αγοράστηκε ξεχωριστά, στο πίσω “Φατνίο 1” καθενός από τους µεταγωγείς που πρόκειται να συνδεθούν σε στοίβα.

Χρησιµοποιήστε τα παρεχόµενα καλώδια µε τις µονάδες σε συνδεσµολογία στοίβας για τη σύνδεση από τον ένα µεταγωγέα προς τον άλλο, έως ότου όλοι οι µεταγωγείς να είναι συνδεδεµένοι σε µορφή δακτυλίου.

Βεβαιωθείτε ότι το τελευταίο καλώδιο της στοίβας συνδέει τον τελευταίο µεταγωγέα µε τον πρώτο µεταγωγέα, έτσι ώστε να δηµιουργείται ένας βρόχος.

Αν είναι απαραίτητο, χρησιµοποιήστε ένα ξεχωριστά αγορασµένο καλώδιο µήκους τριών µέτρων για συνδεσµολογία σε στοίβα για τη σύνδεση των µεταγωγέων.128 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Εικόνα 1-3. Συνδεση µεταγωγεων σε συνδεσµολογια στοιβας ΣΗΜΕΙΩΣΗ: Το µακρυ καλωδιο δεν φαινεται στην Εικόνα 1-3. Η δακτυλιοειδης τοπολογια που θα προκυψει επιτρεπει σε ολοκληρη τη στοιβα να λειτουργει ως ενας µεταγωγεας µε ικανοτητα ανανηψης απο αποτυχια.Οδηγός για γρήγορο ξεκίνηµα 129 Εκκινηση και ρυθµιση παραµετρων του µεταγωγεα Αφου ολοκληρωθουν ολες οι εξωτερικες συνδεσεις, συνδεστε ενα τερµατικο στο µεταγωγεα για να ρυθµισετε τις παραµετρους του µεταγωγεα η της στοιβας. Επιπροσθετες προχωρηµενες λειτουργιες περιγραφονται στον Οδηγο χρησης που βρισκεται στο CD Τεκµηριωσης Χρησης

ΣΗΜΕΙΩΣΗ: Πριν συνεχισετε, διαβαστε τις σηµειωσεις εκδοσης για αυτο το προιον. Μπορειτε να κανετε ληψη των σηµειωσεων εκδοσης απο το δικτυακο τοπο υποστηριξης της Dell στη διευθυνση support.dell.com. ΣΗΜΕΙΩΣΗ: Συνιστουµε να αποκτησετε την πιο προσφατη αναθεωρηση της τεκµηριωσης χρησης απο το δικτυακο τοπο υποστηριξης της Dell στη διευθυνση support.dell.com. Συνδεση του τερµατικου στo µεταγωγεα Για την παρακολουθηση και τη ρυθµιση των παραµετρων του µεταγωγεα µεσω σειριακης κονσολας, χρησιµοποιηστε τη θυρα της κονσολας στο πισω µερος του µεταγωγεα για να τον συνδεσετε στο τερµατικο επιτραπεζιου συστηµατος που εκτελει λογισµικο εξοµοιωσης τερµατικου. Ο συζευκτηρας θυρας της κονσολας ειναι ενας αρσενικος συζευκτηρας DB-9, που χρησιµοποιειται ως συνδετηρας εξοπλισµου τερµατικου δεδοµενων (DTE). Για να χρησιµοποιησετε τη θυρα κονσολας, απαιτουνται τα εξης:

Τερµατικο συµβατο µε VT100 η ενα επιτραπεζιο συστηµα η ενα φορητο συστηµα µε σειριακη θυρα στο οποιο να εκτελειται λογισµικο εξοµοιωσης τερµατικου VT100.

Ενα αντεστραµµενο καλωδιο RS-232 µε θηλυκο συζευκτηρα DB-9 για τη θυρα κονσολας και τον καταλληλο συζευκτηρα για το τερµατικο. Για να συνδεσετε ενα τερµατικο στη θυρα κονσολας του µεταγωγεα, εκτελεστε τις εξης εργασιες: ΣΗΜΕΙΩΣΗ: Εαν εγκαθιστατε µεταγωγεις σε συνδεσµολογια στοιβας, θα πρεπει να συναρµολογησετε και να κανετε τις καλωδιωσεις της στοιβας πριν απο την τροφοδοσια και τη ρυθµιση των παραµετρων.

Συνδεστε το αντεστραµµενο καλωδιο RS-232 µε το τερµατικο στο οποιο εκτελειται λογισµικο εξοµοιωσης τερµατικου VT100.

Ρυθµιστε τις παραµετρους του λογισµικου εξοµοιωσης τερµατικου ως εξης:

Επιλεξτε την καταλληλη σειριακη θυρα (σειριακη θυρα 1 η σειριακη θυρα 2) για να συνδεθειτε µε την κονσολα.

Οριστε την ταχυτητα µεταδοσης δεδοµενων σε 9600 baud.

Οριστε τη µορφη δεδοµενων σε 8 data bits (8 δυαδικα ψηφια δεδοµενων), 1 stop bit (1 δυαδικο ψηφιο τερµατισµου) και no parity (ανισοτιµια).130 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com

Οριστε τον ελεγχο ροης σε None (Κανενας).

Οριστε την κατασταση λειτουργιας εξοµοιωσης τερµατικου σε VT100

Επιλεξτε τα πληκτρα τερµατικου για τα πληκτρα λειτουργιων, βελους και Ctrl. Βεβαιωθειτε οτι η ρυθµιση ειναι για τα πληκτρα τερµατικου (και οχι για τα πληκτρα των Microsoft

ΕΙ∆ΟΠΟΙΗΣΗ: Οταν χρησιµοποιειτε τη δυνατοτητα HyperTerminal µε τα Microsoft Windows 2000, βεβαιωθειτε οτι εχετε εγκατεστηµενο το Windows2000 Service Pack 2 η νεοτερη εκδοση. Με το Windows 2000 Service Pack 2, τα πληκτρα βελους λειτουργουν κανονικα στην εξοµοιωση VT100 του HyperTerminal. Επισκεφθειτε τη διευθυνση www.microsoft.com για περισσοτερες πληροφοριες σχετικα µε τα Service Pack των Windows 2000.

Συνδεστε το θηλυκο συζευκτηρα του αντεστραµµενου καλωδιου RS-232 απευθειας στη θυρα κονσολας του µεταγωγεα και σφιξτε τα µπουλονια συγκρατησης. Οι θυρες κονσολας στη σειρα PowerConnect 6200 βρισκονται στον πισω πινακα, οπως φαινεται στην Εικόνα 1-4. ΣΗΜΕΙΩΣΗ: Αν εγκαθιστατε µεταγωγεις σε συνδεσµολογια στοιβας, συνδεστε το τερµατικο στον Κυριο µεταγωγεα. Στο µεταγωγεα αυτο θα αναψει το LED του Κυριου µεταγωγεα, δηλαδη το LED που βρισκεται πανω αριστερα στη διαταξη του µπροστινου πινακα. Οταν µεταγωγεις σε συνδεσµολογια στοιβας τροφοδοτουνται µε ρευµα για πρωτη φορα, οι µεταγωγεις επιλεγουν τον Κυριο µεταγωγεα, ο οποιος µπορει να καταλαµβανει οποιαδηποτε θεση στη στοιβα. Αν συνδεσετε το τερµατικο σε ενα µεταγωγεα-µελος, δεν θα µπορεσετε να χρησιµοποιησετε το CLI. Εικόνα 1-4. Συνδεση στη θυρα κονσολαςΟδηγός για γρήγορο ξεκίνηµα 131 Εκκινηση του µεταγωγεα

Βεβαιωθείτε ότι η θύρα κονσόλας του µεταγωγέα είναι συνδεδεµένη µε τερµατικό VT100 ή µε εξοµοιωτή τερµατικού VT100, µέσω του καλωδίου RS-232.

Εντοπιστε µια υποδοχη τροφοδοσιας AC.

Απενεργοποιηστε την υποδοχη τροφοδοσιας AC.

Συνδεστε το µεταγωγεα µε την υποδοχη AC.

Ενεργοποιηστε την υποδοχη τροφοδοσιας AC. Κατα την τροφοδοσια και ενω ειναι ηδη συνδεδεµενο το τοπικο τερµατικο, ο µεταγωγεας εκτελει αυτοδιαγνωστικο ελεγχο εκκινησης (POST). Ο ελεγχος POST εκτελειται σε καθε προετοιµασια του µεταγωγεα και ελεγχει στοιχεια υλικου, για να καθορισει εαν ο µεταγωγεας ειναι πληρως λειτουργικος, πριν την ολοκληρωση της εκκινησης. Εαν ο ελεγχος POST εντοπισει καποιο σοβαρο προβληµα, η ροη του προγραµµατος διακοπτεται. Εαν ο ελεγχος POST ολοκληρωθει µε επιτυχια, ενα εγκυρο υλικολογισµικο φορτωνεται στη µνηµη RAM. Τα µηνυµατα POST εµφανιζονται στο τερµατικο και υποδεικνυουν την επιτυχια η την αποτυχια του ελεγχου. Η διαδικασια εκκινησης διαρκει περιπου 60 δευτερολεπτα. Αρχικη ρυθµιση παραµετρων ΣΗΜΕΙΩΣΗ: Η αρχικη απλη διαδικασια ρυθµισης παραµετρων βασιζεται στις εξης

Ο µεταγωγεας PowerConnect δεν εχει ρυθµιστει στο παρελθον και βρισκεται στην κατασταση που τον παραλαβατε.

Η εκκινηση του µεταγωγεα PowerConnect πραγµατοποιηθηκε µε επιτυχια.

∆ηµιουργηθηκε η συνδεση κονσολας και η προτροπη του Οδηγου Ευκολης Εγκαταστασης της Dell εµφανιζεται στην οθονη µιας συσκευης τερµατικου VT100 η ισοδυναµου τερµατικου. Η αρχικη ρυθµιση παραµετρων µεταγωγεα πραγµατοποιειται µεσω της θυρας της κονσολας. Μετα την αρχικη ρυθµιση παραµετρων, µπορειτε να διαχειριστειτε το µεταγωγεα ειτε απο την ηδη συνδεδεµενη θυρα κονσολας ειτε αποµακρυσµενα, µεσω µιας διασυνδεσης που οριζεται κατα την αρχικη ρυθµιση παραµετρων. ΣΗΜΕΙΩΣΗ: ∆εν εχει ρυθµιστει προεπιλεγµενο ονοµα χρηστη και κωδικος προσβασης στο

ΣΗΜΕΙΩΣΗ: Ολες οι παρακατω ρυθµισεις ειναι απαραιτητες για να επιτρεπεται η αποµακρυσµενη διαχειριση του µεταγωγεα µεσω Telnet (πελατης Telnet) η HTTP (προγραµµα αναγνωσης ιστοσελιδων).132 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Πριν απο την αρχικη ρυθµιση παραµετρων του µεταγωγεα, αποκτηστε τις εξης πληροφοριες απο το διαχειριστη του δικτυου σας:

Τη διευθυνση IP που προκειται να εκχωρηθει στο VLAN διαχειρισης µεσω του οποιου γινεται η διαχειριση του µεταγωγεα.

Τη µασκα υποδικτυου IP για το δικτυο.

Τη διευθυνση IP της προεπιλεγµενης πυλης του VLAN διαχειρισης για τη ρυθµιση των παραµετρων της προεπιλεγµενης διαδροµης. ∆ιαδικασια αρχικης ρυθµισης παραµετρων Μπορειτε να εκτελεσετε την αρχικη ρυθµιση παραµετρων χρησιµοποιωντας τον Οδηγο Ευκολης Εγκαταστασης της DELL η χρησιµοποιωντας τη ∆ιασυνδεση Γραµµης Εντολων (CLI). Ο Οδηγος εγκαταστασης ξεκιναει αυτοµατα οταν το αρχειο ρυθµισης παραµετρων του µεταγωγεα ειναι κενο. Μπορειτε να τερµατισετε τον οδηγο οποιαδηποτε στιγµη πιεζοντας το συνδυασµο πληκτρων [ctrl+z], αλλα θα διαγραφουν ολες οι ρυθµισεις διαµορφωσης παραµετρων που καθοριστηκαν (ο µεταγωγεας θα χρησιµοποιησει τις προεπιλεγµενες τιµες). Για περισσοτερες πληροφοριες σχετικα µε την αρχικη ρυθµιση παραµετρων µε το CLI ανατρεξτε στον Οδηγο χρησης . Ο οδηγος αυτος δειχνει πως να χρησιµοποιησετε τον Οδηγο εγκαταστασης για την αρχικη ρυθµιση παραµετρων του µεταγωγεα. Ο οδηγος οριζει την εξης ρυθµιση παραµετρων στο µεταγωγεα:

∆ηµιουργει τον αρχικο προνοµιουχο λογαριασµο χρηστη µε εγκυρο κωδικο προσβασης. Κατα τη διαρκεια της ρυθµισης, ο οδηγος ρυθµιζει εναν αρχικο προνοµιουχο λογαριασµο

Ενεργοποιει τη συνδεση µεσω CLI και την προσβαση µεσω HTTP για να χρησιµοποιουν µονο την τοπικη ρυθµιση πιστοποιησης.

Ρυθµιζει τη διευθυνση IP για το VLAN διαχειρισης.

Ρυθµιζει την ακολουθια χαρακτηρων δηµοσιας προσβασης SNMP που προκειται να χρησιµοποιηθει απο το διαχειριστη SNMP σε µια δεδοµενη διευθυνση IP. Μπορειτε να επιλεξετε την παραλειψη αυτου του βηµατος, αν η διαχειριση SNMP δεν χρησιµοποιειται για αυτο το µεταγωγεα.

Σας επιτρεπει να προσδιορισετε τη διευθευνση IP του διακοµιστη η να επιτρεψετε την προσβαση στη διαχειριση απο ολες τις διευθυνσεις IP.

Ρυθµίζει την προεπιλεγµένη διεύθυνση IP πύλης.Οδηγός για γρήγορο ξεκίνηµα 133 Ενοτητα παραδειγµατος Το τµηµα αυτο περιγραφει µια ενοτητα του Οδηγου Ευκολης Εγκαταστασης. Οι εξης τιµες χρησιµοποιουνται σε αυτη την ενοτητα παραδειγµατος:

Η διευθυνση IP του VLAN διαχειρισης ειναι 192.168.1.100:255.255.255.0.

Το ονοµα χρηστη ειναι admin και ο κωδικος προσβασης ειναι admin123

Η διευθυνση IP του συστηµατος διαχειρισης δικτυου ειναι

Η προεπιλεγµενη πυλη ειναι 192.168.1.1.

Η ακολουθια χαρακτηρων δηµοσιας προσβασης SNMP που προκειται να χρησιµοποιηθει

Ο οδηγος εγκαταστασης ρυθµιζει τις αρχικες τιµες των παραµετρων οπως καθοριστηκαν παραπανω. Μετα την ολοκληρωση του οδηγου, οι παραµετροι του µεταγωγεα ρυθµιζονται ως εξης:

Το SNMPv1/2c ειναι ενεργοποιηµενο και η ακολουθια χαρακτηρων δηµοσιας προσβασης ρυθµιζεται οπως καθοριστηκε παραπανω. Το SNMPv3 ειναι απενεργοποιηµενο απο προεπιλογη.

Ο λογαριασµος χρηστη διαχειριστη ρυθµιζεται οπως καθοριστηκε.

Ρυθµιζονται οι παραµετροι ενος συστηµατος διαχειρισης δικτυου. Απο αυτο το σταθµο διαχειρισης, µπορειτε να εχετε προσβαση στις διασυνδεσεις SNMP, HTTP και CLI. Μπορειτε επισης να επιλεξετε το να επιτρεπετε την προσβαση σε αυτες τις διασυνδεσεις διαχειρισης επιλεγοντας τη διευθυνση IP (0.0.0.0).

Μια διευθυνση IP ρυθµιζεται για το προεπιλεγµενο VLAN (1) διαχειρισης.

Ρυθµιζεται µια προεπιλεγµενη διευθυνση πυλης. ΣΗΜΕΙΩΣΗ: Στο παρακατω παραδειγµα, οι δυνατες επιλογες του χρηστη περικλειονται σε [ ]. Επισης, οπου ειναι δυνατο, η προεπιλεγµενη τιµη παρεχεται σε { }. Αν πατησετε < Enter> χωρις να ορισετε επιλογες, γινεται αποδεκτη η προεπιλεγµενη τιµη. Το κειµενο βοηθειας ειναι σε παρενθεσεις. Το παραδειγµα που ακολουθει περιεχει την ακολουθια των εντολων και αποκρισεων που σχετιζονται µε την εκτελεση ενος παραδειγµατος µε τον Οδηγο Ευκολης Εγκαταστασης της Dell, χρησιµοποιωντας τις τιµες εισοδου που απαριθµηθηκαν παραπανω.134 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Μετα την ολοκληρωση του ελεγχου POST και την εκκινηση του µεταγωγεα, εµφανιζεται το εξης πλαισιο διαλογου: Welcome to Dell Easy Setup Wizard The setup wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter CLI mode to manually configure the switch. You must respond to the next question to run the setup wizard within 60 seconds, otherwise the system will continue with normal operation using the default system configuration. Note: You can exit the setup wizard at any point by entering [ctrl+z]. Would you like to run the setup wizard (you must answer this question within 60 seconds)? [Y/N] y<Enter> Βηµα 1: The system is not configured for SNMP management by default. To manage the switch using SNMP (required for Dell Open Manage Network Manager) you can: o Set up the initial SNMP version 1 & 2 now. o Return later and set up other SNMP accounts. (For more information on setting up an SNMP version 3 account, see the user documentation). Would you like to configure the SNMP management interface now? [Y/N] y<Enter> To configure the SNMP management account you must specify the management system IP address and the "community string" or password that the particular management system uses to access the switch. The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Open Manage Network Manager or other management interfaces to change this setting and to add additional management systems later. For more information on adding management systems, see the User’s Guide. To add a management station: Please enter the SNMP community string to be used {Dell_Network_Manager}: Dell_Network_Manager<Enter>Οδηγός για γρήγορο ξεκίνηµα 135 ΣΗΜΕΙΩΣΗ: Αν ρυθµιστουν οι παραµετροι, το προεπιλεγµενο επιπεδο προσβασης οριζεται στην υψηλοτερη διαθεσιµη προσβαση για τη διασυνδεση διαχειρισης SNMP. Αρχικα, µονο το SNMPv1/2c θα ειναι ενεργοποιηµενο. Το SNMPv3 ειναι απενεργοποιηµενο µεχρι να επιστρεψετε στη ρυθµιση της προσβασης ασφαλειας για το SNMPv3 (π.χ. ID µηχανης, προβολη κ.τ.λ.). Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station {0.0.0.0}:

255.255.255.0<Enter>136 Οδηγός για γρήγορο ξεκίνηµα

This is the configuration information that has been collected: SNMP Interface = "Dell_Network_Manager"@192.168.1.10 User Account set up = admin Password = ********** Management IP address = 192.168.1.100:255.255.255.0 Gateway = 192.168.1.1 Βηµα 5: If the information is correct, please select (Y) to save the configuration, and copy to the start-up configuration file. If the information is incorrect, select (N) to discard configuration and restart the wizard: [Y/N] y<Enter> Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode. ∆ιαχειριση στοιβας Κυριος µεταγωγεας και µεταγωγεις-µελη Η διαχειριση µεταγωγεων που συνδεονται σε συνδεσµολογια στοιβας, οταν συνδεονται µαζι, γινεται σαν αυτοι να αποτελουν µια οντοτητα. Η διαχειριση της συνδεσµολογιας στοιβας µπορει να γινει απο µια διασυνδεση βασισµενη στο διαδικτυο, απο ενα σταθµο διαχειρισης SNMP η απο CLI. Οταν δηµιουργειται µια συνδεσµολογια στοιβας, ενας µεταγωγεας γινεται αυτοµατα ο κυριος µεταγωγεας. Μπορειτε να εκχωρησετε µη αυτοµατα µια διευθυνση IP στον κυριο µεταγωγεα χρησιµοποιωντας την κονσολα, η µπορειτε να αφησετε το DHCP να το κανει αυτοµατα. Επειτα, µπορειτε να διαχειριστειτε ολοκληρη τη στοιβα µεσω της διευθυνσης IP του Κυριου µεταγωγεα. Ο Κυριος µεταγωγεας εντοπιζει και ρυθµιζει εκ νεου τις παραµετρους των θυρων επιδρωντας ελαχιστα στη λειτουργια, σε περιπτωση:

Αποτυχιας του µεταγωγεα

Αποτυχια συνδεσης µεταξυ των µεταγωγεων της στοιβας

Αφαιρεση µεταγωγεα Αν ο Κυριος µεταγωγεας τεθει εκτος λειτουργιας, µπορει να τον υποκαταστησει οποιοσδηποτε απο τους µεταγωγεις-µελη. Το συστηµα θα εκλεξει ενα καινουριο Κυριο µεταγωγεα και θα ρυθµισει εκ νεου τη διαµορφωση παραµετρων του συστηµατος για τη στοιβα.Οδηγός για γρήγορο ξεκίνηµα 137 Εκκινηση στοιβας Ανακαλυψη Τοπολογιας Οταν σχηµατιζεται µια συνδεσµολογια στοιβας, µια διαδικασια ανακαλυψης της τοπολογιας δηµιουργει µια βαση δεδοµενων που περιεχει πληροφοριες για ολους τους µεταγωγεις της στοιβας, οπου περιλαµβανονται η εκδοση Υλικολογισµικου, η εκδοση Υλικου, οι προτιµησεις διαχειρισης, η διευθυνση του µεταγωγεα MAC και ο σειριακος αριθµος µεταγωγεα. Μπορείτε να χρησιµοποιήσετε τη διασύνδεση γραµµής εντολών ή τη διασύνδεση Web για την προβολή αυτών των πληροφοριών. ΣΗΜΕΙΩΣΗ: Ανατρέξτε στο Εγχειρίδιο αναφοράς CLI και το Εγχειρίδιο χρήστη για βοήθεια σχετικά µε τη διασύνδεση CLI και τη διασύνδεση Web, αντιστοίχως. Αυτοµατη εκχωρηση αναγνωριστικου µεταγωγεα Κατα τη διαρκεια σχηµατισµου συνδεσµολογιας στοιβας, σε καθε µεταγωγεα εκχωρειται ενα αναγνωριστικο µεταγωγεα. Μολις ολοκληρωθει η εκχωρηση των αναγνωριστικων µεταγωγεα, καθε µεταγωγεας αποθηκευει το αναγνωριστικο µεταγωγεα στη µη πτητικη µνηµη FLASH. Μπορείτε να χρησιµοποιήσετε τη διασύνδεση CLI ή τη διασύνδεση Web για την προβολή των αναγνωριστικών

Ελεγχος εκδοσης Υλικολογισµικου Μετα την εκχωρηση αναγνωριστικου µεταγωγεα, ο Κυριος µεταγωγεας εκτελει εναν ελεγχο συνεπειας για να βεβαιωθει οτι σε ολες τις µοναδες εκτελειται η ιδια εκδοση υλικολογισµικου. Εάν οι εκδόσεις λογισµικού µεταγωγέα δεν ταιριάζουν, τότε οι θύρες του µεταγωγέα µέλους δεν θα είναι έγκυρες για λειτουργία. Η συνθήκη αυτή είναι γνωστή ως Εκκρεµής τρόπος λειτουργίας διασύνδεσης στοίβας. Τότε µπορείτε να συγχρονίσετε το υλικολογισµικό του µεταγωγέα-µέλους µε το υλικολογισµικό που εκτελείται στον κύριο µεταγωγέα. Προετοιµασια συστηµατος Αν, κατα τη διαρκεια του ελεγχου της εκδοσης υλικολογισµικου, ο Κυριος µεταγωγεας προσδιορισει οτι σε ολες οι µοναδες εκτελειται η ιδια εκδοση υλικολογισµικου, τοτε ο µεταγωγεας θα προετοιµαστει για κατασταση λειτουργιας διασυνδεσης στοιβας. Προετοιµασια συστηµατος για την Κανονικη κατασταση λειτουργιας διασυνδεσης στοιβας Ο Κυριος µεταγωγεας θα προετοιµασει τη διασυνδεση στοιβας χρησιµοποιωντας το πιο προσφατα αποθηκευµενο αρχειο ρυθµισης παραµετρων του συστηµατος. Στους µεταγωγεις που δεν υπαρχει αρχειο ρυθµισης παραµετρων, το συστηµα θα εφαρµοσει τις προεπιλεγµενες ρυθµισεις. Αν το αρχειο ρυθµισης παραµετρων του συστηµατος ειναι κατεστραµµενο, ο Κυριος µεταγωγεας θα προετοιµασει τη διασυνδεση στοιβας και θα τη ρυθµισει στην Εργοστασιακη ρυθµιση παραµετρων.138 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Μπορειτε να αποθηκευσετε το αρχειο ρυθµισης παραµετρων. Ο Κυριος µεταγωγεας θα διανειµει αυτοµατα το αρχειο ρυθµισης παραµετρων στους µεταγωγεις-µελη. Εαν αργοτερα ο Κυριος µεταγωγεας δεν ειναι διαθεσιµος, ενας µεταγωγεας-µελος µπορει να γινει ο νεος Κυριος µεταγωγεας και να εφαρµοσει το αρχειο ρυθµισης παραµετρων που ειχε αποθηκευτει στον αρχικο Κυριο

Προετοιµασια συστηµατος για τον Εκκρεµη τροπο λειτουργιας διασυνδεσης στοιβας Μετα την ολοκληρωση της προετοιµασιας, ο Κυριος µεταγωγεας θα περασει στον Εκκρεµη τροπο λειτουργιας διασυνδεσης στοιβας, αν οι εκδοσεις υλικολογισµικου της στοιβας δεν ειναι ιδιες. Σε αυτη την κατασταση λειτουργιας, µονο ο Κυριος µεταγωγεας προετοιµαζεται µε τις πληροφοριες του αρχειο ρυθµισης παραµετρων. ∆εν γινεται προετοιµασια κανενος απο τους µεταγωγεις-µελη. Αυτο εξαναγκαζει ολους τους µεταγωγεις-µελη να παραµενουν σε κατασταση µη λειτουργιας (ολες οι θυρες ειναι απενεργοποιηµενες απο προεπιλογη). ∆ιασυνδεση CLI/ Telnet/ Web Μπορειτε να χρησιµοποιησετε τα CLI / WEB / SNMP για το συγχρονισµο του υλικολογισµικου που ειναι αποθηκευµενο στον Κυριο µεταγωγεα µε το υλικολογισµικο ενος µεταγωγεα-µελους. Εισαγωγη και αφαιρεση µεταγωγεων Μπορειτε να εισαγαγετε και να αφαιρεσετε µεταγωγεις απο την τρεχουσα διασυνδεση στοιβας χωρις να ανοιγοκλεισετε το ρευµα. Ολοκληρο το δικτυο µπορει να επηρεαστει οταν συµβει καποια αλλαγη της τοπολογιας, καθοτι θα γινει επαναδιαµορφωση της διασυνδεσης στοιβας. ∆εν θα επιλεχτει ξανα Κυριος µεταγωγεας, παρα µονο αν αφαιρεθηκε απο τη διασυνδεση στοιβας ο Κυριος µεταγωγεας. Η επαναδιαµορφωση της διασυνδεσης στοιβας χρειαζεται το πολυ δυο λεπτα για στοιβα δωδεκα µεταγωγεων και λιγοτερο χρονο για µικροτερες διασυνδεσεις στοιβας. Λειτουργια ως αυτονοµος µεταγωγεας Αν ενας µεταγωγεας δεν µπορεσει να ανιχνευσει ενα µεταγωγεα-συµµετοχο σε καποια θυρα που να εχει δυνατοτητα διασυνδεσης στοιβας, ο µεταγωγεας θα λειτουργησει ως αυτονοµος. Αν ανιχνευτει ενας µεταγωγεας-συµµετοχος, η διασυνδεση στοιβας θα λειτουργησει σε κατασταση λειτουργιας διασυνδεσης στοιβας. Εκ νεου αριθµηση αναγνωριστικου στοιβας Μπορειτε να εκχωρησετε µε µη αυτοµατο τροπο ενα αναγνωριστικο µεταγωγεα σε ενα µεταγωγεα. Σε ενα µεταγωγεα µπορει να εκχωρηθει αναγνωριστικο µεταγωγεα που δεν εχει ηδη εκχωρηθει σε αλλο µεταγωγεα της στοιβας. Οποιεσδηποτε πληροφοριες ρυθµισης παραµετρων που αποθηκευτηκαν για το νεο αναγνωριστικο µεταγωγεα, εφαρµοζονται στο µεταγωγεα που λαµβανει αυτο το αναγνωριστικο µεταγωγεα.Οδηγός για γρήγορο ξεκίνηµα 139 Χειρισµος απο το χρηστη Χρησιµοποιηστε τις εξης εντολες CLI για τον ελεγχο αυτου του χαρακτηριστικου. Ανατρεξτε στον Οδηγο αναφορας CLI για λεπτοµερειες σχετικα µε τη συνταξη καθε εντολης. movemanagement reload member set description switch priority switch renumber stacking show stack-port show stack-port counters show stack-port diag show switch show supported switchtype140 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.comΟδηγός για γρήγορο ξεκίνηµα 141 Μπροστινό µέρος και φωτεινές ενδείξεις LED Στο παράρτηµα αυτό περιγράφονται το µπροστινό µέρος και οι φωτεινές ενδείξεις LED των συστηµάτων Dell PowerConnect PC6224, PC6248, PC6224P, PC6248P και PC6224F. Μπροστινό µέρος Το µπροστινό µέρος των συστηµάτων της σειράς PowerConnect 6200 εµφανίζεται στις παρακάτω εικόνες. Εικόνα 1-1. PC 6224 Εικόνα 1-2. PC 6248 Εικόνα 1-3. PC 6224P142 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.com Εικόνα 1-4. PC 6248P Εικόνα 1-5. PC 6224F Φωτεινές ενδείξεις LED Στις επόµενες ενότητες αναφέρονται οι φωτεινές ενδείξεις LED: Φωτεινές ενδείξεις LED συστηµάτων Πίνακας 1-1. Φωτεινές ενδείξεις LED συστήµατος Φωτεινή ένδειξη LED Κατάσταση Κατάσταση ανεµιστήρων

Πράσινη: Όλοι οι ανεµιστήρες λειτουργούν σωστά

Κόκκινη: Σφάλµα σε έναν ή περισσότερους ανεµιστήρες Κατάσταση µονάδας τροφοδοσίας

Πράσινη: Σωστή λειτουργία τροφοδοσίας

Κόκκινη: Αποτυχία τροφοδοσίας Εφεδρική τροφοδοσία

Πράσινη: Υπάρχει εφεδρική τροφοδοσία και λειτουργεί σωστά

Κόκκινη: Υπάρχει εφεδρική τροφοδοσία και έχει σφάλµα

Ανενεργή: ∆εν υπάρχει εφεδρική τροφοδοσία ∆ιαγνωστικοί έλεγχοι

Πράσινη που αναβοσβήνει: ∆ιαγνωστικοί έλεγχοι σε εξέλιξη

Σταθερά αναµµένη πράσινη: Οι διαγνωστικοί έλεγχοι ολοκληρώθηκαν µε επιτυχία

Κόκκινη: Οι διαγνωστικοί έλεγχοι απέτυχαν Θερµοκρασία

Πράσινη: Η θερµοκρασία του συστήµατος είναι κάτω από την οριακή τιµή

Κόκκινη: Η θερµοκρασία του συστήµατος είναι επάνω από την οριακή τιµήΟδηγός για γρήγορο ξεκίνηµα 143 Φωτεινές ενδείξεις LED RJ-45 (PoE) Οι θύρες RJ-45 διαθέτουν δύο ενσωµατωµένες φωτεινές ενδείξεις LED (µία δίχρωµη και µία µονόχρωµη). Πίνακας 1-2. Φωτεινές ενδείξεις LED RJ-45 (PoE) Φωτεινή ένδειξη LED XFP Πίνακας 1-3. Φωτεινή ένδειξη LED XFP Φωτεινή ένδειξη LED SFP Πίνακας 1-4. Φωτεινή ένδειξη LED SFP Φωτεινή ένδειξη LED Κατάσταση Αριστερή - Μονόχρωµη: Σύνδεση/δραστηριότητα

Πράσινη: Σύνδεση σε 10/100/1000 Mbps

Σταθερά αναµµένη: Σύνδεση αλλά χωρίς δραστηριότητα

Αναβοσβήνει: Σύνδεση µε δραστηριότητα

Ανενεργή: Χωρίς σύνδεση ∆εξιά (Μοντέλο POE) - ∆ίχρωµη:

Πράσινη: Η θύρα ανιχνεύει συσκευή ρεύµατος (PD) και συµµορφώνεται µε τη συνθήκη φυσιολογικού φορτίου

Σταθερά αναµµένη πορτοκαλί: Υπερβολικό φορτίο ή βραχυκύκλωµα της θύρας τερµατικού ή εξωτερική εξαναγκασµένη τροφοδοσία τροφοδοτεί τη θύρα

Πορτοκαλί που αναβοσβήνει: Η συνολική σωρευτική ισχύς υπερβαίνει την προκαθορισµένη προϋπολογισµένη ισχύ.

Ανενεργή: ∆εν υπάρχει συσκευή PD, δεν υπάρχει τροφοδοσία ρεύµατος Φωτεινή ένδειξη LED Κατάσταση

Σταθερά αναµµένη πράσινη: Σύνδεση

Πράσινη που αναβοσβήνει: ∆ραστηριότητα

Ανενεργή: Χωρίς σύνδεση Φωτεινή ένδειξη LED Κατάσταση

Σταθερά αναµµένη πράσινη: Σύνδεση

Πράσινη που αναβοσβήνει: ∆ραστηριότητα

Ανενεργή: Χωρίς σύνδεση144 Οδηγός για γρήγορο ξεκίνηµα www.dell.com | support.dell.comwww.dell.com | support.dell.com Dell™ PowerConnect™ 6200 シリーズ
