NÁVOD K OBSLUZE PowerConnect 6248P DELL

不亮：链路未连通46 使用入门指南 www.dell.com | support.dell.comwww.dell.com | support.dell.com Dell™ PowerConnect™ Stohovatelné přepínače řady 6200 Příručka Začínáme Modely PC6224, PC6248, PC6224P, PC6248P a PC6224FPoznámky, upozornění a výstrahy POZNÁMKA: POZNÁMKA označuje důležitou informaci, s jejíž pomocí lépe využijete svůj počítač. UPOZORNĚNÍ: UPOZORNĚNÍ označuje hrozící nebezpečí poškození hardwaru nebo ztráty dat a radí, jak problému předejít. POZOR: Výstraha („POZOR“) poukazuje na riziko poškození majetku, poranění nebo smrtelného úrazu.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. © 2007 Dell Inc. Všechna práva vyhrazena. Jakákoli reprodukce tohoto dokumentu je bez písemného souhlasu společnosti Dell Inc. přísně zakázána. Ochranné známky použité v tomto textu: Dell, logo DELL a PowerConnect jsou ochranné známky společnosti Dell Inc.; Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft. V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy odkazující na subjekty, kterým tyto známky či názvy patří, nebo na jejich výrobky. Společnost Dell Inc. se zříká jakýchkoli vlastnických zájmů o jiné než vlastní ochranné známky a obchodní názvy. Modely PC6224, PC6248, PC6224P, PC6248P a PC6224F Září 2007 P/N YC897 Rev. A02Obsah 49 Obsah 1 Instalace Příprava místa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Rozbalení přepínače

Instalace volně instalovaného přepínače

Připojení přepínače k terminálu

Připojení přepínače k napájecímu zdroji

2 Spuštění a konfigurace přepínače Připojení terminálu k přepínači . . . . . . . . . . . . . . . . . . . . 56 Bootování přepínače

Počáteční konfigurace

Postup počáteční konfigurace

Příklad relace . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5950 Obsah 3 Správa stohu Přepínač Master a členské přepínače. . . . . . . . . . . . . . . . . 63 Spuštění stohu

Automatické přidělení Stack ID

Rozhraní příkazového řádku, Telnet a webové rozhraní

Vložení a odebrání přepínačů

Provoz samostatného přepínače

Přečíslování Stack ID

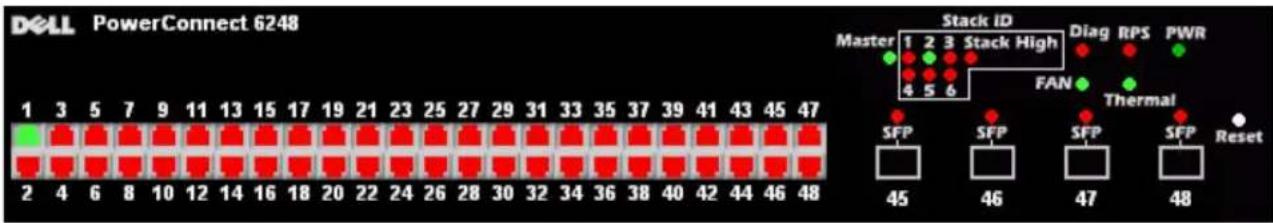

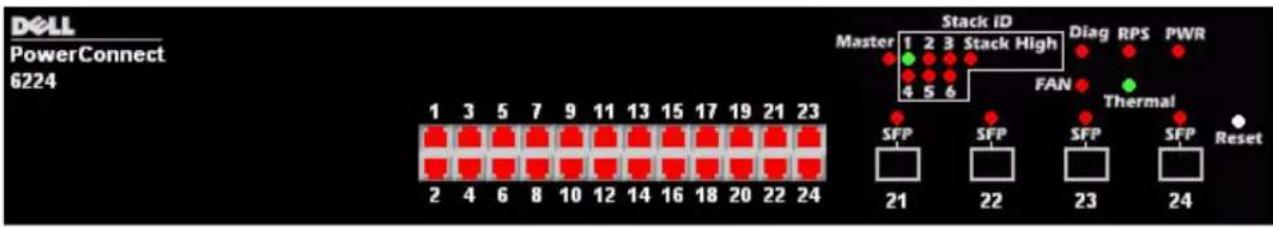

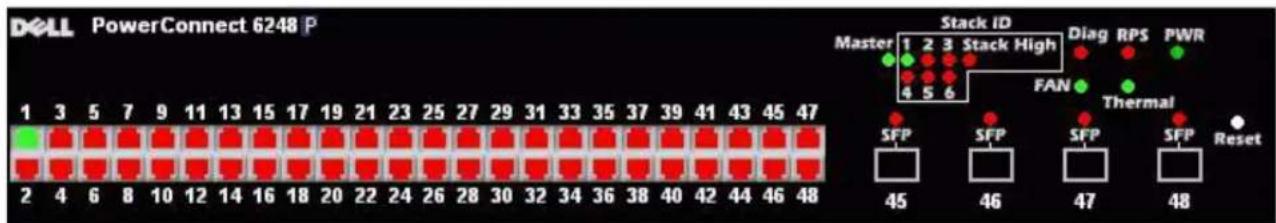

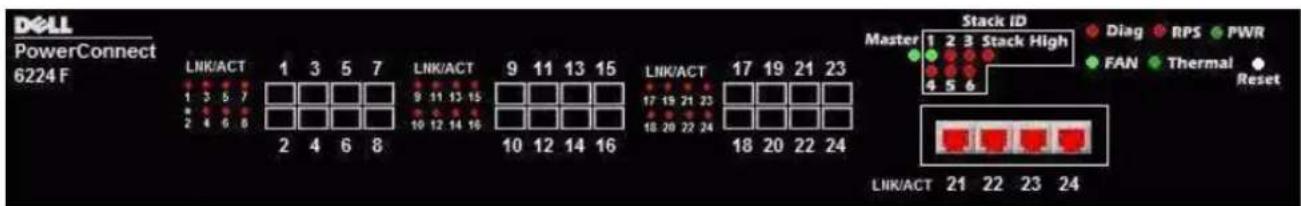

4 Čelní panely a indikátory LED Čelní panely . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67 Indikátory LED

Indikátory LED systémů

Indikátor LED SFP . . . . . . . . . . . . . . . . . . . . . . . . . 69Příručka Začínáme 51 Instalace V tomto dokumentu jsou shrnuty základní informace k instalaci, konfiguraci a provozu systémů Dell™ PowerConnect™ PC6224, PC6248, PC6224P, PC6248P a PC6224F. Další informace viz Příručka uživatele , která je k dispozici na disku CD User Documentation s dokumentací pro uživatele, nebo navštivte webovou stránku technické podpory společnosti Dell na adrese support.dell.com

kde najdete nejnovější verze dokumentace a firmwaru. Příprava místa Přepínače řady PowerConnect 6200 lze instalovat do standardního stojanu 48,26 cm (19 palců), nebo je lze instalovat volně (položit na rovnou plochu). Tyto přepínače mohou pracovat jako samostatné přepínače. Přepínače lze také instalovat do stohu přepínačů, který potom pracuje a je spravován jako jeden celek. Před zahájením instalace přepínače nebo přepínačů zkontrolujte, že instalační místo splňuje následující podmínky:

Napájení — Přepínač je instalován v blízkosti snadno dostupné elektrické zásuvky

Volný prostor — Z čela přepínače i za ním je k dispozici dostatečný prostor pro přístup obsluhy. Ponechte místo pro kabeláž, elektrická vedení a ventilaci.

Kabeláž — Kabely jsou vedeny mimo zdroje elektrického šumu, jako jsou radiové vysílače, reproduktory, elektrická vedení a fluorescenční osvětlení.

Okolní prostředí — Rozsah okolní provozní teploty přepínače je 0 až 45°C (32 až 113°F) při relativní vlhkosti vzduchu do 95 procent, bez kondenzace. Rozbalení přepínače Obsah balení Po rozbalení každého přepínače zkontrolujte, že balení obsahuje následující položky:

jeden přepínač PowerConnect,

jeden napájecí kabel pro střídavé napětí,

jedna montážní sada pro instalaci do stojanu (dvě montážní konzoly, šrouby a klecové matice),

jedna sada samolepicích pryžových podložek pro volně instalovaný přepínač (čtyři podložky),

disk CD s dokumentací pro uživatele

Informační příručka produktu52 Příručka Začínáme www.dell.com | support.dell.com Postup rozbalení POZNÁMKA: Před vlastním rozbalením přepínače zkontrolujte krabici a ihned oznamte všechna případná poškození.

Krabici umístěte na čistý a plochý povrch a přestřihněte všechny pásky, které ji zabezpečují.

Otevřete krabici nebo sejměte její vrchní díl.

Opatrně vyjměte přepínač z krabice a položte ho na pevný a čistý povrch.

Odstraňte veškerý obalový materiál.

Zkontrolujte výrobek a příslušenství, zda nejsou poškozené. Montáž přepínače POZOR: Přečtěte si bezpečnostní informace obsažené v Informační příručce produktu a také bezpečnostní informace k ostatním přepínačům, které jsou k přepínači připojené nebo na kterých je přepínač umístěný. Konektory střídavého a stejnosměrného napájení jsou umístěny na zadním panelu přepínače. Doporučujeme připojit záložní napájecí zdroj, například PowerConnect RPS-600 pro jiné přepínače než PoE nebo PowerConnect EPS-470 pro přepínače PoE. Instalace do stojanu POZOR: Sadu pro montáž do stojanu nepoužívejte k zavěšení přepínače pod stůl ani k instalaci na zeď. POZOR: Než budete v instalaci pokračovat, odpojte od přepínače všechny kabely. Ze spodní strany přepínače odstraňte samolepicí podložky, jestliže byly použity. POZOR: Jestliže do stojanu instalujete více přepínačů, instalujte přepínače ode dna stojanu směrem nahoru.

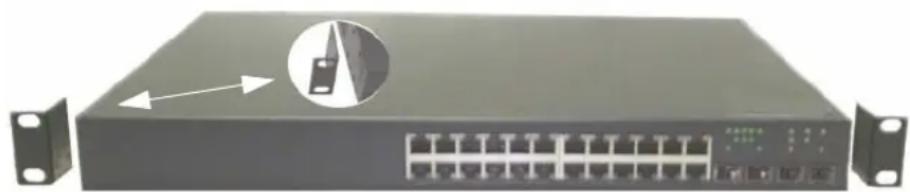

Umístěte dodanou konzolu pro montáž do stojanu k jedné straně přepínače tak, aby montážní otvory na přepínači lícovaly s montážními otvory v konzole. Obr. 1-1 znázorňuje místa připevnění konzol. Obr. 1-1. Připevnění konzolPříručka Začínáme 53

Vložte dodané šrouby do montážních otvorů a utáhněte je šroubovákem.

Postup zopakujte u konzoly na opačné straně přepínače.

Zasuňte přepínač do stojanu 48,26 cm (19 palců) tak, aby montážní otvory na přepínači lícovaly s montážními otvory ve stojanu.

Připevněte přepínač do stojanu šrouby nebo klecovými maticemi a šrouby s podložkou (v závislosti na typu použité stojanové skříně). Dotáhněte nejprve spodní šrouby, potom vrchní šrouby. UPOZORNĚNÍ: Zkontrolujte, že ventilační otvory jsou volné. POZOR: Zkontrolujte, že dodané šrouby jsou vhodné pro závitové otvory ve stojanu. Instalace volně instalovaného přepínače UPOZORNĚNÍ: Důrazně doporučujeme instalovat přepínač do stojanu. Přepínač instalujte na rovný povrch, jestliže jste se nerozhodli pro jeho instalaci do stojanu. Povrch musí unést hmotnost přepínače a příslušných kabelů. Přepínač je dodán se čtyřmi samolepicími pryžovými podložkami.

Tyto pryžové podložky nalepte na označená místa na spodní straně přepínače.

Položte přepínač na rovný povrch a zkontrolujte, že je zajištěno řádné odvětrání - na každé straně přepínače ponechte 5 cm, vzadu pak 13 cm volného prostoru. Připojení přepínače k terminálu

Připojte dodaný kabel RS-232 do terminálu VT100 nebo k sériovému portu osobního počítače, ve kterém je spuštěn emulační software terminálu VT100.

Zásuvkový konektor DB-9 na druhém konci kříženého kabelu RS-232 připojte do sériového portu na zadní straně přepínače. POZNÁMKA: Jestliže instalujete stoh přepínačů, připojte terminál k přepínači Master. Na tomto přepínači se rozsvítí kontrolka LED přepínače Master, horní levá kontrolka LED na čelním panelu. Při prvním připojení stohu ke zdroji napětí zvolí přepínače přepínač Master, který může v rámci stohu obsadit kteroukoli pozici. Jestliže připojíte terminál k členskému přepínači, nebudete moci používat rozhraní příkazového řádku (CLI).54 Příručka Začínáme www.dell.com | support.dell.com Připojení přepínače k napájecímu zdroji POZOR: Přečtěte si bezpečnostní informace obsažené v Informační příručce produktu a také bezpečnostní informace k ostatním přepínačům, které jsou k přepínači připojené nebo na kterých je přepínač umístěný.

Připojte dodaný napájecí kabel do napájecího konektoru střídavého napětí, který je umístěn na zadním panelu. Obr. 1-2 znázorňuje místo připojení napájecího kabelu.

Chcete-li připojit také záložní napájecí zdroj, připojte napájecí kabel 12 VDC ze zdroje PowerConnect RPS-600 pro jiné přepínače než PoE nebo PowerConnect EPS-470 pro přepínače PoE (zakoupený zvlášt’) do napájecího konektoru stejnosměrného napětí na zadním panelu. POZNÁMKA: V tomto okamžiku ještě nezapojujte napájecí kabel do uzemněné zásuvky střídavého napětí. Přepínač připojte ke zdroji napájení tak, jak je podrobně popsáno v kroku Spuštění a konfigurace přepínače. Obr. 1-2. Připojení napájecího kabeluPříručka Začínáme 55 Stohování Přepínače PowerConnect 6200 series můžete integrovat do jednoho stohu až do výšky 12 přepínačů s celkovou podporou až 576 portů na čelních panelech. Vytvořte stoh propojením přilehlých jednotek s použitím stohovacích portů na levé straně zadní části přepínače. Viz Obr. 1-3. POZNÁMKA: Přepínače musí být při skládání do stohu vypnuté.

Instalujte zvlášt’ zakoupený stohovací modul do zadní „Zásuvky 1“ každého z přepínačů ve stohu.

Pomocí kabelů dodávaných se stohovacími moduly propojte přepínače vždy po dvou tak, aby nakonec byly propojeny v kruhu.

Zkontrolujte, že poslední stohovací kabel propojuje poslední přepínač s prvním a uzavírá tak smyčku.

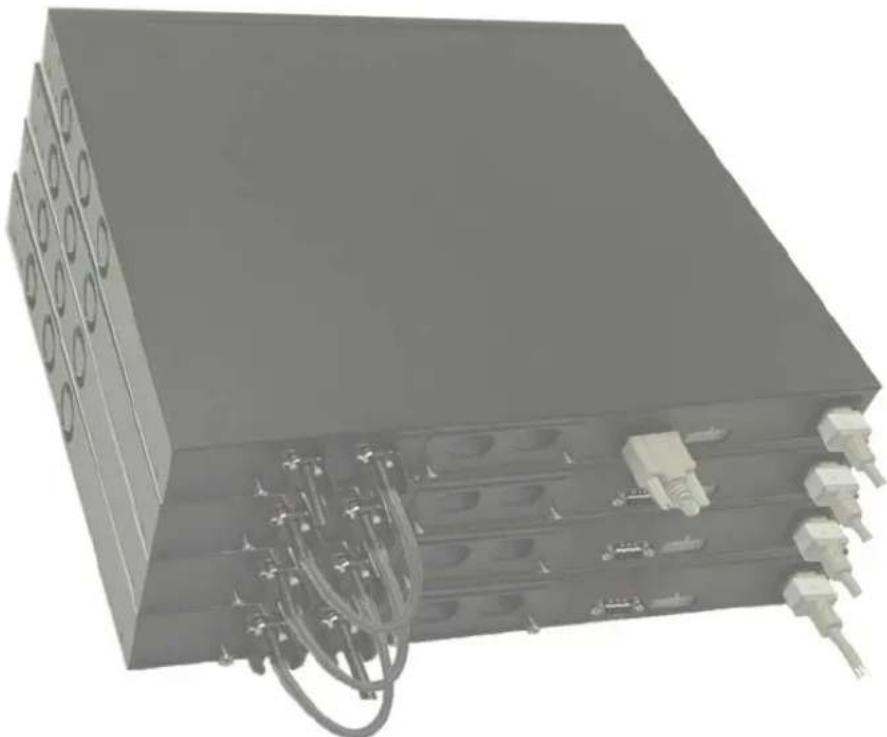

V případě nutnosti použijte k propojení přepínačů zvlášt’ zakoupený třímetrový stohovací kabel. Obr. 1-3. Propojení stohu přepínačů POZNÁMKA: Dlouhý kabel není na Obr. 1-3 zobrazen. Výsledná kruhová topologie umožňuje, aby celý stoh pracoval jako jediná jednotka vybavená pružnou ochranou proti chybám.56 Příručka Začínáme www.dell.com | support.dell.com Spuštění a konfigurace přepínače Po dokončení všech externích přípojek připojte k přepínači terminál, který umožní zkonfigurování přepínače nebo stohu. Další pokročilé funkce jsou popsány v Příručce uživatele , která je umístěna na disku CD s dokumentací pro uživatele

POZNÁMKA: Před zahájením prací si přečtěte poznámky k verzi tohoto výrobku. Tyto poznámky lze stáhnout z webové stránky technické podpory společnosti Dell na adrese support.dell.com. POZNÁMKA: Doporučujeme stáhnout nejnovější verzi uživatelské dokumentace z webové stránky technické podpory společnosti Dell na adrese support.dell.com. Připojení terminálu k přepínači Aby bylo možné přepínač monitorovat a konfigurovat prostřednictvím sériové konzoly, propojte port konzoly na zadní straně přepínače s terminálovým počítačem, ve kterém je spuštěn emulační software terminálu. Konektor portu konzoly je zástrčkový konektor DB-9, který je implementovaný jako konektor DTE (data terminal equipment). K použití portu konzoly je nutné následující:

Terminál kompatibilní se standardem VT100 nebo stolní či přenosný počítač se sériovým portem, ve kterém je spuštěn emulační software terminálu VT100.

Křížený kabel RS-232 se zásuvkovým konektorem DB-9 pro připojení k portu konzoly a s vhodným konektorem pro připojení k terminálu. Pro připojení terminálu k portu konzoly přepínače proveďte následující kroky: POZNÁMKA: Jestliže instalujete stoh přepínačů, je nutné sestavit a propojit stoh kabely ještě před tím, než stoh zapojíte ke zdroji napětí a provedete jeho konfiguraci.

Připojte křížený kabel RS-232 do terminálu, ve kterém je spuštěn emulační software terminálu VT100.

Emulační software terminálu zkonfigurujte následujícím způsobem:

Zvolte vhodný sériový port (sériový port 1 nebo sériový port 2) pro připojení ke konzole.

Nastavte rychlost přenosu dat na 9600 baudů.

Nastavte formát dat na 8 datových bitů, 1 stop bit, bez parity.

Řízení toku nastavte na žádné.

Režim emulace terminálu nastavte na VT100

Zvolte terminálové klávesy pro funkční klávesy, klávesy se šipkami a klávesu Ctrl. Ujistěte se, že nastavení se týká terminálových kláves (nikoli kláves systému Microsoft

).Příručka Začínáme 57 UPOZORNĚNÍ: Používáte-li program Hyperterminál v systému Microsoft Windows 2000, zkontrolujte, že máte nainstalovanou aktualizaci Windows 2000 Service Pack 2 nebo vyšší. V systému Windows 2000 s aktualizací Service Pack 2 pracují šipkové klávesy v rámci emulace VT100 Hyperterminálu správně. Další informace o aktualizacích Service Pack systému Windows 2000 najdete na adrese www.microsoft.com.

Zásuvkový konektor kříženého kabelu RS-232 připojte přímo do portu konzoly přepínače a utáhněte zajišt’ovací šrouby. Porty konzoly jsou u přepínačů řady PowerConnect 6200 umístěny na zadním panelu, jak znázorňuje Obr. 1-4. POZNÁMKA: Jestliže instalujete stoh přepínačů, připojte terminál k přepínači Master. Na tomto přepínači se rozsvítí kontrolka LED přepínače Master, horní levá kontrolka LED na čelním panelu. Při prvním připojení stohu ke zdroji napětí zvolí přepínače přepínač Master, který může v rámci stohu obsadit kteroukoli pozici. Jestliže připojíte terminál k členskému přepínači, nebudete moci používat rozhraní příkazového řádku (CLI). Obr. 1-4. Připojení k portu konzoly58 Příručka Začínáme www.dell.com | support.dell.com Bootování přepínače

Zkontrolujte, že port konzoly přepínače je připojený k terminálu VT100 nebo emulátoru terminálu VT100 kabelem RS-232.

Najděte elektrickou sít’ovou zásuvku.

Deaktivujte elektrickou sít’ovou zásuvku.

Připojte přepínač do elektrické sít’ové zásuvky.

Aktivujte elektrickou sít’ovou zásuvku. Při zapnutí s již připojeným lokálním terminálem provede přepínač samočinný test (POST). Test POST proběhne při každé inicializaci přepínače a kontroluje hardwarové komponenty, aby zjistil ještě před dokončením bootování, zda je přepínač plně funkční. Jestliže test POST detekuje kritický problém, běh programu se zastaví. Jestliže test POST proběhne úspěšně, nahraje se platný firmware do paměti RAM. POST zprávy jsou zobrazovány na obrazovce terminálu a indikují úspěch nebo selhání. Bootovací proces trvá přibližně 60 sekund. Počáteční konfigurace POZNÁMKA: Postup počáteční jednoduché konfigurace je založen na následujících předpokladech:

Přepínač PowerConnect nebyl ještě nikdy konfigurován a je ve stejném stavu, v jakém jste ho obdrželi.

Bootování přepínače PowerConnect proběhlo úspěšně.

Bylo navázáno spojení s konzolou a na obrazovce terminálu VT100 nebo jeho ekvivalentu se zobrazil průvodce konfigurací Dell Easy Setup Wizard. Počáteční konfigurace přepínače probíhá prostřednictvím portu konzoly. Po dokončení počáteční konfigurace můžete přepínač spravovat buď z již připojeného portu konzoly, nebo vzdáleně prostřednictvím rozhraní definovaného v průběhu počáteční konfigurace. POZNÁMKA: V přepínači není nakonfigurováno výchozí uživatelské jméno a heslo. POZNÁMKA: Všechna níže uvedená nastavení jsou nutná ke vzdálené správě přepínače prostřednictvím protokolu Telnet (klient protokolu Telnet) nebo HTTP (webový prohlížeč). Před zahájením počáteční konfigurace přepínače si od správce sítě vyžádejte následující informace:

Adresa IP, která bude přidělena administrativní síti VLAN, jejímž prostřednictvím je přepínač spravován.

Adresa IP výchozí brány administrativní sítě VLAN pro konfiguraci výchozího směrování.Příručka Začínáme 59 Postup počáteční konfigurace Počáteční konfiguraci můžete provést pomocí průvodce konfigurací Dell Easy Setup Wizard nebo můžete použít rozhraní příkazového řádku. Průvodce konfigurací se spustí automaticky, jestliže je konfigurační soubor přepínače prázdný. Průvodce konfigurací můžete kdykoli ukončit stisknutím kláves [ctrl+z], všechna provedená nastavení se však stornují (přepínač bude pracovat s výchozími hodnotami). Další informace o počáteční konfiguraci pomocí rozhraní příkazového řádku jsou uvedeny v Příručce uživatele . Tato příručka popisuje, jak použít průvodce konfigurací k provedení počáteční konfigurace přepínače. Průvodce zkonfiguruje přepínač s následujícím nastavením:

Založí počáteční uživatelský účet s přístupovým oprávněním a platným heslem. Během konfigurace zkonfiguruje průvodce jeden uživatelský účet s přístupovým oprávněním.

Aktivuje přihlašování pomocí příkazového řádku a přístup prostřednictvím protokolu HTTP s výlučným použitím místního nastavení ověřování.

Nastaví adresu IP administrativní sítě VLAN.

Nastaví řetězec komunity SNMP, který má použít správce SNMP na dané adrese IP. Tento krok můžete přeskočit, jestliže u tohoto přepínače nepoužíváte správu SNMP.

Umožní zadat adresu IP administrativního serveru nebo povolit přístup pro správu ze všech adres IP.

Zkonfiguruje adresu IP výchozí brány. Příklad relace V této části je popsán příklad relace průvodce konfigurací Easy Setup Wizard. V tomto příkladu jsou použity následující hodnoty:

Adresa IP administrativní sítě VLAN je 192.168.1.100:255.255.255.0.

Uživatelské jméno je admin a heslo je admin123

Adresa IP systému sít’ové správy je

Výchozí brána je 192.168.1.1.

Řetězec komunity SNMP, který se má použít, je Dell_Network_Manager .60 Příručka Začínáme www.dell.com | support.dell.com Průvodce konfigurací provede nastavení počátečních hodnot tak, jak je uvedeno výše. Po dokončení průvodce je konfigurace přepínače následující:

Protokol SNMPv1/2c je aktivní a řetězec komunity je nastaven tak, jak je uvedeno výše. Protokol SNMPv3 je ve výchozím nastavení neaktivní.

Účet uživatele admin je nastaven tak, jak je uvedeno výše.

Systém sít’ové správy je zkonfigurován. Z této administrativní stanice můžete přistupovat k rozhraním SNMP, HTTP a rozhraní příkazového řádku. Můžete také povolit přístup k těmto administrativním rozhraním ze všech adres IP zadáním adresy IP (0.0.0.0).

Je zkonfigurována adresa IP výchozí administrativní sítě VLAN (1).

Je zkonfigurována adresa výchozí brány. POZNÁMKA: V níže uvedeném příkladu jsou dostupné uživatelské možnosti uváděny v hranatých závorkách. Zároveň jsou výchozí hodnoty, kde je to možné, uváděny ve složených závorkách. Jestliže stisknete klávesu <Enter> bez definované možnosti, bude přijata výchozí hodnota. Text nápovědy je uveden v kulatých závorkách. Následující příklad znázorňuje posloupnost dotazů a reakcí tak, jak se zobrazují v průběhu ukázkové relace průvodce konfigurací Dell Easy Setup Wizard s použitím výše uvedených vstupních hodnot. Po dokončení testu POST a plném spuštění přepínače se zobrazí následující dialog: Welcome to Dell Easy Setup Wizard The setup wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter CLI mode to manually configure the switch. You must respond to the next question to run the setup wizard within 60 seconds, otherwise the system will continue with normal operation using the default system configuration. Note: You can exit the setup wizard at any point by entering [ctrl+z]. Would you like to run the setup wizard (you must answer this question within 60 seconds)? [Y/N] y<Enter> Krok 1: The system is not configured for SNMP management by default. To manage the switch using SNMP (required for Dell Open Manage Network Manager) you can: o Set up the initial SNMP version 1 & 2 now. o Return later and set up other SNMP accounts. (For more information on setting up an SNMP version 3 account, see the user documentation).Příručka Začínáme 61 Would you like to configure the SNMP management interface now? [Y/N] y<Enter> To configure the SNMP management account you must specify the management system IP address and the "community string" or password that the particular management system uses to access the switch. The wizard automatically assigns the highest access level [Privilege Level 15] to this account. You can use Dell Open Manage Network Manager or other management interfaces to change this setting and to add additional management systems later. For more information on adding management systems, see the User’s Guide. To add a management station: Please enter the SNMP community string to be used {Dell_Network_Manager}: Dell_Network_Manager<Enter> POZNÁMKA: Je-li nakonfigurováno rozhraní správy SNMP, nastaví se výchozí úroveň přístupu na nejvyšší možnou úroveň. Na začátku bude aktivován pouze protokol SNMPv1/2. Protokol SNMPv3 je neaktivní, dokud se navrátíte ke konfiguraci zabezpečeného přístupu pro protokol SNMPv3 (například engine ID, view atd.). Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station {0.0.0.0}:

This is the configuration information that has been collected: SNMP Interface = "Dell_Network_Manager"@192.168.1.10 User Account set up = admin Password = ********** Management IP address = 192.168.1.100:255.255.255.0 Gateway = 192.168.1.1 Krok 5: If the information is correct, please select (Y) to save the configuration, and copy to the start-up configuration file. If the information is incorrect, select (N) to discard configuration and restart the wizard: [Y/N] y<Enter> Thank you for using the Dell Easy Setup Wizard. You will now enter CLI mode.Příručka Začínáme 63 Správa stohu Přepínač Master a členské přepínače Jestliže jsou přepínače vzájemně propojené, je možné spravovat celý stoh jako jeden celek. Stoh může být spravován prostřednictvím webového rozhraní, ze stanice správy SNMP nebo prostřednictvím rozhraní příkazového řádku. Po vytvoření stohu se jeden z přepínačů automaticky stává přepínačem Master. Přepínači Master můžete přidělit adresu IP ručně s použitím konzoly nebo můžete automatické přidělení přenechat protokolu DHCP. Poté můžete celý stoh spravovat prostřednictvím adresy IP přepínače Master. Přepínač Master detekuje a konfiguruje porty s minimálním funkčním dopadem, jestliže dojde k:

selhání propojení mezi přepínači ve stohu,

odebrání přepínače. Přejde-li přepínač Master do režimu offline, může ho nahradit kterýkoli z členských přepínačů. Systém zvolí nový přepínač Master a rekonfiguruje systémovou konfiguraci stohu. Spuštění stohu Zjištění topologie Po zformování stohu vytvoří proces zjištění topologie databázi, která obsahuje informace o všech přepínačích ve stohu včetně verze firmwaru, verze hardwaru, preferencí správy, adresy MAC přepínače a sériového čísla přepínače. Tuto informaci můžete zobrazit pomocí rozhraní příkazového řádku nebo webového rozhraní. POZNÁMKA: Informace o rozhraní příkazového řádku nebo webovém rozhraní najdete vpříručce CLI Reference Manual a Příručce uživatele. Automatické přidělení Stack ID V průběhu procesu sběru informací o stohu je každému přepínači přiděleno Stack ID. Jakmile je přidělení Stack ID dokončeno, uloží si každý přepínač své Stack ID do energeticky nezávislé paměti flash. Pomocí rozhraní příkazového řádku nebo webového rozhraní můžete zobrazit identifikátory stohu.64 Příručka Začínáme www.dell.com | support.dell.com Kontrola verze firmwaru Po přidělení Stack ID provede přepínač Master kontrolu konzistence. Tímto krokem je zjištěno, zda je ve všech přepínačích stohu spuštěna stejná verze firmwaru. Jestliže se neshodují verze softwaru přepínačů, nebudou porty členského přepínače identifikovány jako platné pro provoz. Tento stav je označován jako pozastavený stohovací režim (Suspended Stacking Mode). Potom můžete provést synchronizaci firmwaru členského přepínače s firmwarem spuštěným na přepínači Master. Inicializace systému Zjistí-li přepínač Master během kontroly konzistence, že všechny jednotky používají shodnou verzi firmwaru, dojde k inicializaci systému ve stohovacím režimu (Stacking Mode). Inicializace systému v normálním stohovacím režimu Přepínač Master použije k inicializaci stohu poslední uložený soubor se systémovou konfigurací. U přepínačů, pro které není konfigurační soubor k dispozici, použije systém pro jejich nastavení výchozí hodnoty. Je-li konfigurační soubor poškozený, provede přepínač Master inicializaci stohu a jeho nastavení ve výchozí tovární konfiguraci. Konfigurační soubor můžete uložit. Přepínač Master konfigurační soubor automaticky rozešle do členských přepínačů. Jestliže se přepínač Master stane později nedostupným, může se novým přepínačem Master stát některý z členských přepínačů, přičemž se použije konfigurační soubor uložený v původním přepínači Master. Inicializace systému v pozastaveném stohovacím režimu Nejsou-li verze firmwaru ve stohu konzistentní, přejde přepínač Master po dokončení inicializace systému do pozastaveného stohovacího režimu. V tomto režimu se podle informace z konfiguračního souboru inicializuje pouze přepínač Master. Žádný z členských přepínačů není inicializován. Z tohoto důvodu zůstávají všechny členské přepínače v režimu mimo provoz (všechny porty jsou ve výchozím nastavení neaktivní).Příručka Začínáme 65 Rozhraní příkazového řádku, Telnet a webové rozhraní K synchronizaci firmwaru členského přepínače s firmwarem uloženým v přepínači Master můžete použít rozhraní příkazového řádku, webové rozhraní nebo rozhraní SNMP. Vložení a odebrání přepínačů Přepínače můžete vkládat do aktuálního stohu a odebírat z aktuálního stohu bez vypnutí elektrického napájení. V průběhu rekonfigurace stohu může případná změna topologie ovlivnit celou sít’. Pokud ze stohu nebyl odebrán přepínač Master, nebude zvolen nový přepínač Master. Rekonfigurace stohu o dvanácti přepínačích trvá maximálně dvě minuty, u menších stohů pak kratší dobu. Provoz samostatného přepínače Jestliže přepínač nemůže detekovat partnerský přepínač na portu aktivovaném pro stohování, bude přepínač pracovat samostatně. Jestliže je detekována partnerský přepínač, bude přepínač vždy pracovat ve stohovacím režimu. Přečíslování Stack ID Přepínači můžete přidělit ID ručně. Přepínači lze přidělit pouze takové ID, které ještě nebylo přiděleno jinému přepínači ve stohu. U přepínače, který přijímá nové ID, se použijí veškeré konfigurační informace, které byly uloženy pro toto ID. Uživatelské příkazy K ovládání této funkce můžete použít následující příkazy rozhraní příkazového řádku. Další informace o syntaxi příkazů jsou uvedeny v příručce CLI Reference Guide

movemanagement reload member set description switch priority switch renumber stacking show stack-port show stack-port counters show stack-port diag show switch show supported switchtype66 Příručka Začínáme www.dell.com | support.dell.comPříručka Začínáme 115 Čelní panely a indikátory LED Tato příloha popisuje čelní panely a indikátory LED systémů Dell PowerConnect PC6224, PC6248, PC6224P, PC6248P a PC6224F. Čelní panely Na níže uvedených obrázcích jsou znázorněny čelní panely systémů PowerConnect 6200 series. Obr. 1-1. PC 6224 Obr. 1-2. PC 6248 Obr. 1-3. PC 6224P116 Příručka Začínáme www.dell.com | support.dell.com Obr. 1-4. PC 6248P Obr. 1-5. PC 6224F Indikátory LED V následující části jsou uvedeny indikátory LED. Indikátory LED systémů Table 1-1. Indikátory LED systémù Indikátor LED Stav Stav ventilátorů

Zelená: Všechny ventilátory fungují normálně.

Červená: Jeden nebo více ventilátorů selhalo. Stav zdroje napájení

Zelená: Zdroj napájení funguje normálně.

Červená: Selhání zdroje napájení. Záložní napájecí zdroj

Zelená: Záložní napájecí zdroj je připojen a funguje normálně.

Červená: Záložní napájecí zdroj je připojen a selhal.

Nesvítí: Záložní napájecí zdroj není připojen. Diagnostika

Blikající zelená: Probíhá diagnostika.

Trvale svítí zelená: Diagnostika úspěšně proběhla.

Červená: Teplota systému překračuje prahový limite.Příručka Začínáme 117 Indikátory LED RJ-45 (PoE) Porty RJ-45 obsahují dva integrované indikátory LED (jeden dvoubarevný a jeden jednobarevný). Table 1-2. Indikátory LED RJ-45 (PoE) Indikátor LED XFP Table 1-3. Indikátor LED XFP Indikátor LED SFP Table 1-4. Indikátor LED SFP Indikátor LED Stav Levý - jednobarevný: Port - spojení/činnost

Zelená: Spojení rychlostí 10/100/1000 Mb/s

Trvale svítí: Připojení, avšak žádná činnost.

Blikání: Připojení a činnost.

Nesvítí: Bez připojení. Pravý (model POE) - dvoubarevný:

Zelená: Port detekuje napájená zařízení (PD) v souladu s podmínkami běžné zátěže.

Trvale svítí oranžová: Přetížení nebo absence portu terminálu či dodávky externího napětí do portu.

Blikající oranžová: Souhrn napájení přesahuje předdefinovaný napájecí rozpočet.

Nesvítí: Bez napájených zařízení. Indikátor LED Stav Jedna barva:

Trvale svítí zelená: Připojení.

Blikající zelená: Činnost.

Nesvítí: Bez připojení. Indikátor LED Stav Jedna barva:

Trvale svítí zelená: Připojení.

Blikající zelená: Činnost.
