2 启动和配置交换机 将终端连接至交换机 . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 前面板和 LED 前面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

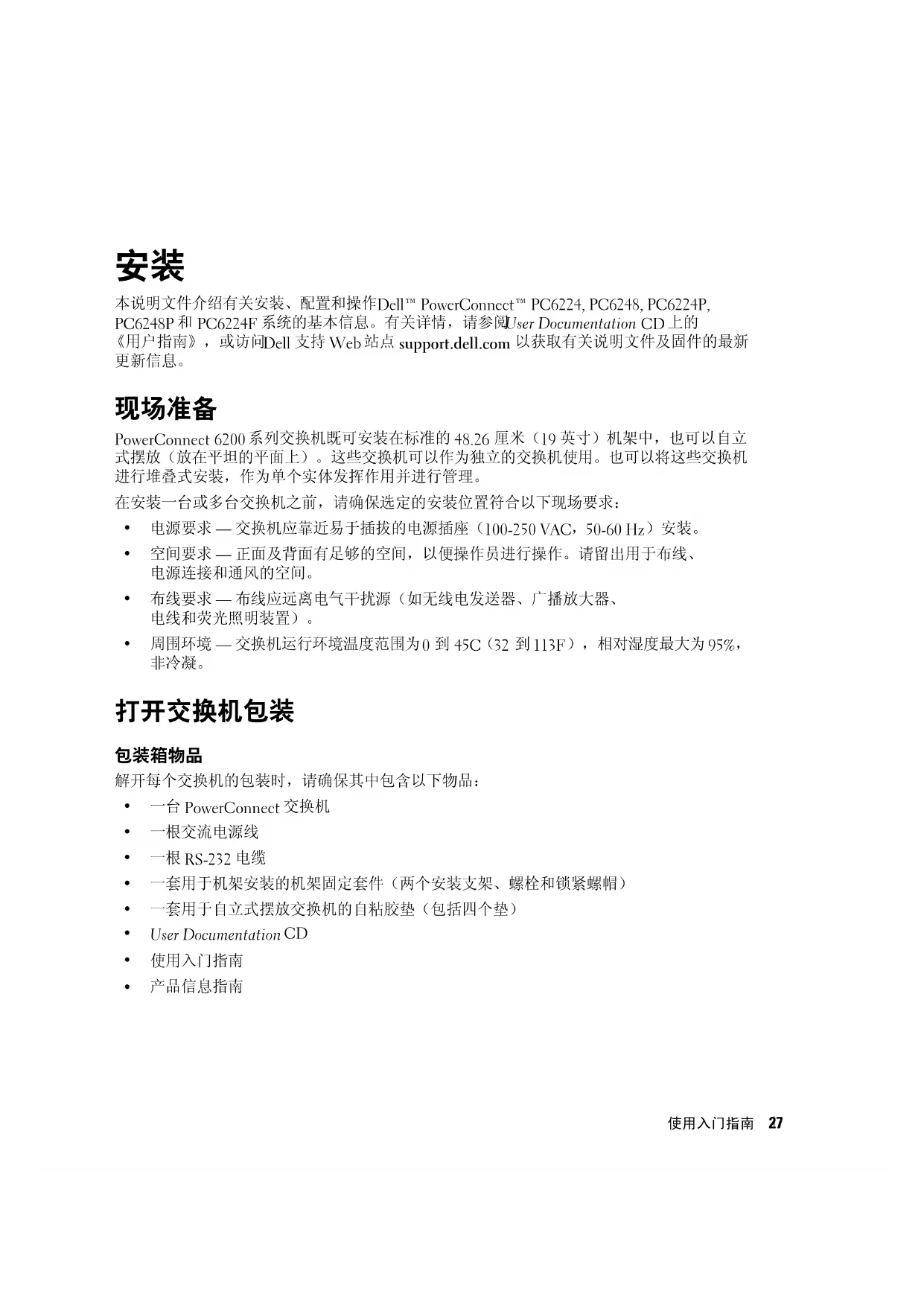

本说明文件介绍有关安装、配置和操作 Dell™ PowerConnect™ PC6224, PC6248, PC6224P, PC6248P

PC6224F 系统的基本信息。有关详情，请参阅 User Documentation

support.dell.com 以获取有关说明文件及固件的最新

PowerConnect 6200 系列交换机既可安装在标准的

英寸）机架中，也可以自立 式摆放（放在平坦的平面上）。这些交换机可以作为独立的交换机使用。也可以将这些交换机 进行堆叠式安装，作为单个实体发挥作用并进行管理。 在安装一台或多台交换机之前，请确保选定的安装位置符合以下现场要求：

正面及背面有足够的空间，以便操作员进行操作。请留出用于布线、 电源连接和通风的空间。

布线应远离电气干扰源（如无线电发送器、广播放大器、 电线和荧光照明装置）。

解开每个交换机的包装时，请确保其中包含以下物品：

一套用于机架安装的机架固定套件（两个安装支架、螺栓和锁紧螺帽）

一套用于自立式摆放交换机的自粘胶垫（包括四个垫）

产品信息指南28 使用入门指南 www.dell.com | support.dell.com

注：在打开交换机的包装之前，先检查包装盒，如有任何损坏迹象，请立即报告。

将包装盒放在整洁的平坦表面上，然后剪断固定包装盒的所有包装带。

从包装盒中小心取出交换机，然后将其放在稳定且整洁的表面上。

警告：请阅读《产品信息指南》中的安全信息，以及连接到该交换机或支持该交换机的其它交

交流电源连接器和直流电源连接器均位于交换机的背面板上。建议连接冗余电源设备，

警告：请勿使用机架固定套件将交换机悬挂在台面或桌面下，或固定在墙壁上。 警告：断开交换机上的所有电缆，然后继续安装。取出交换机底部的所有自粘垫（如果已粘连）。 警告：在将多台交换机安装到机架中时，请自底向上安装交换机。

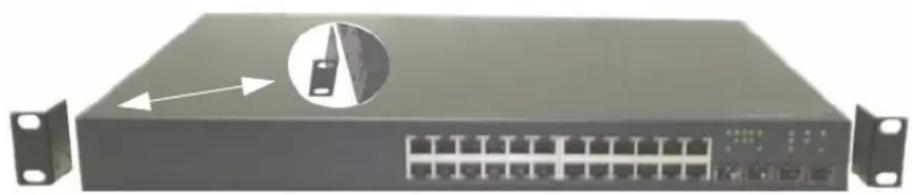

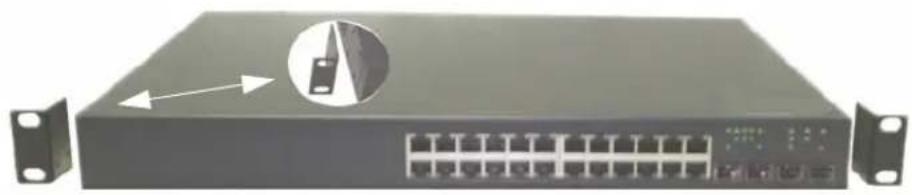

将附带的机架固定支架放在交换机的一侧，确保交换机上的固定孔与机架固定支架上的固

将附带的螺栓插入机架固定孔，然后用螺丝刀将其拧紧。

在交换机的另一侧对机架固定支架重复此过程。

英寸）机架，确保交换机上的机架固定孔对准机架上的固 定孔。使用入门指南 29

使用机架螺栓或锁紧螺帽以及带垫片的锁紧螺帽螺栓（取决于所使用的机架类型）， 将交换机固定在机架上。先在底部拧紧螺栓，然后在顶部固定螺栓。 注意：确保不要堵塞通风孔。 警告：确保附带的机架螺栓插入到机架中的预制螺纹孔中。

注意：强烈建议您在机架中安装交换机。 如果不将交换机安装在机架中，请将其安装在平坦的表面上。该表面必须能够承受交换机以及 交换机电缆的重量。交换机附带四个自粘胶垫。

在交换机底部的每个标记的位置上贴上自粘胶垫。

DB-9 内孔连接器与交换机背面的串行端口连接器相连。 注：如果安装的是交换机堆叠，请将终端连接至主交换机。该交换机将亮起主交换机 LED， 即前面板上一组 LED 中最左侧的 LED。交换机堆叠首次通电时，这些交换机将选出主交换机， 这一主交换机可能位于堆叠中的任何位置。如果将终端连接至成员交换机，将无法使用 CLI。 将交换机连接至电源设备 警告：请阅读《产品信息指南》中的安全信息，以及连接到该交换机或支持该交换机的其它交

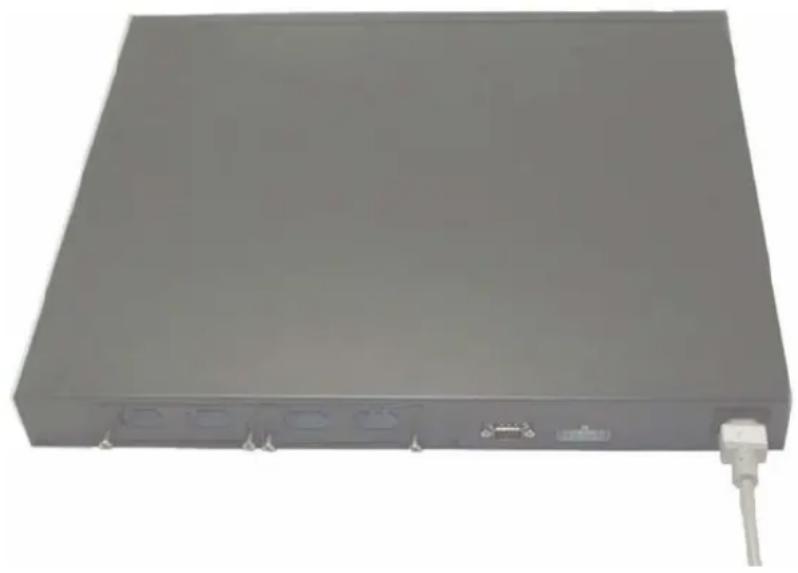

将附带的交流电源线连接到背面板上的交流电源连接器。图 1-2

注：请勿在此时将电源电缆与接地的交流电源插座相连。按照“启动和配置交换机” 中详细说明的步骤将交换机连接至电源设备。30 使用入门指南 www.dell.com | support.dell.com

PowerConnect 6200 系列交换机，且支持多达

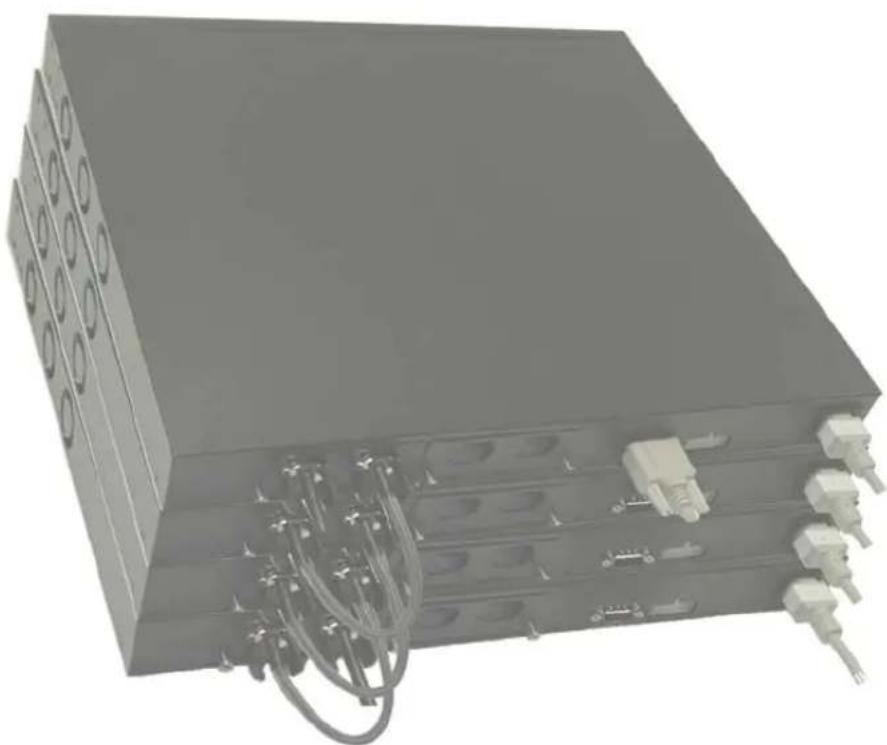

端口。要以堆栈方式安装，请使用交换机背面左侧的堆栈端口来连接相邻的单元。

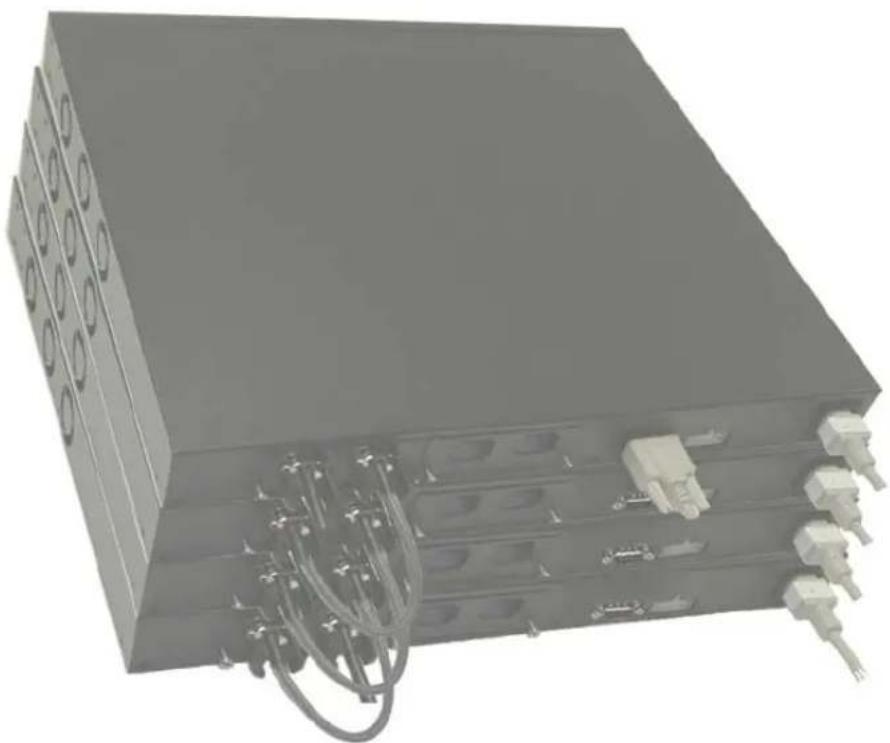

使用随堆栈模块提供的电缆依次连接每台交换机与相邻的交换机，直到将所有交换机连

请务必将最后一根堆栈电缆从最后一台交换机连接到第一台交换机，以便创建环路。

如果需要，请使用单独购买的三米长堆栈电缆连接交换机。使用入门指南 31

所得到的环行拓扑结构使得整个堆叠可用作单台具有 灵活故障转移功能的交换机。32 使用入门指南 www.dell.com | support.dell.com

完成所有外部连接后，将某个终端与交换机相连，以配置交换机或堆叠。 User Documentation

上的《用户指南》中介绍了其它高级功能。 注：在继续操作之前，请阅读本产品的版本注释。可以从 Dell 支持 Web 站点 support.dell.com

注：建议您从 Dell 支持 Web 站点 support.dell.com 获取最新版本的用户说明文件。

要通过串行控制台监测和配置交换机，请使用交换机背面的控制台端口，将交换机连接至正在 运行终端仿真软件的终端台式机系统。此控制台端口连接器是一个 DB-9

VT100 兼容终端，或者一台配备串行端口并运行 VT100 终端仿真软件的台式机或便携式

RS-232 绞接电缆，配有适合控制台端口的 DB-9 内孔连接器以及适合终端的连接器。 要将终端连接至交换机控制台端口，请执行以下任务： 注：如果安装的是交换机堆叠，则在通电及配置之前，需要组装堆叠并进行布线。

选择终端键作为功能键、箭头键和 Ctrl 键。确保此设置适用于终端键

Windows 2000 Service Pack 2 可以确保箭头键在超级终端的 VT100

RS-232 绞接电缆的内孔连接器直接连接至交换机控制台端口，然后拧紧紧固螺栓。 PowerConnect 6200 系列控制台端口位于背面板上，如图 1-4

注：如果安装的是交换机堆叠，请将终端连接至主交换机。该交换机将亮起主交换机 LED， 即前面板上一组 LED 中最左侧的 LED。交换机堆叠首次通电时，这些交换机将选出主交换机， 这一主交换机可能位于堆叠中的任何位置。如果将终端连接至成员交换机，将无法使用 CLI。使用入门指南 33

RS-232 电缆将交换机控制台端口连接至 VT100

在已连接本地终端的情况下打开电源时，交换机将进行开机自测 (POST)

化交换机时进行，用于检查硬件组件，以确定交换机在完全引导之前是否完全正常运转。如果 POST 检测到严重问题，程序流将停止。如果 POST 成功通过，则会将一个有效的固件载入到 RAM

POST 信息显示在终端上，用于指出自测是否成功。引导过程大约运行

秒钟。34 使用入门指南 www.dell.com | support.dell.com

PowerConnect 交换机此前从未进行过任何配置，其状态与收到时相同。

控制台连接已建立，并且 Dell 简易安装向导提示信息显示在 VT100

应通过控制台端口执行初始交换机配置。完成初始配置后，既可以通过已连接的控制台端口管 理交换机，也可以通过在初始配置过程中定义的接口对交换机进行远程管理。 注：交换机未配置默认的用户名和密码。 注：要通过远程登录（远程登录客户端）或 HTTP（Web 浏览器）来远程管理交换机，

在设置交换机的初始配置之前，从网络管理员处获得以下信息：

Dell 简易安装向导或命令行界面 (CLI) 来进行初始配置。当交换机配置文件为空时， 将自动启动该安装向导。可以随时通过输入 [ctrl+z] 退出向导，但指定的所有配置设置将被丢 弃（交换机将使用默认值）。有关 CLI 初始配置的详情，请参阅《用户指南》。该指南说明了 如何使用该安装向导来进行初始交换机配置。该向导设置交换机的以下配置：

建立拥有权限的初始用户帐户以及有效的密码。在安装过程中，该向导将配置一个具

HTTP 访问，以便仅使用本地验证设置。

本节介绍了一个简易安装向导会话。示例会话将使用以下值：

安装向导根据上述定义的方式配置初始值。向导完成后，按照以下方式配置交换机：

SNMPv1/2c ，并按上述定义的方式设置团体字符串。默认情况下， SNMPv3

配置网络管理系统。从该管理站，可以访问 SNMP

(0.0.0.0) IP 地址，还可以选择允许所有

注：在以下示例中，可能的用户选项包括在 [ ] 中。另外，可能时，{ } 将提供默认值。如果未定 义选项，按 <Enter> 键将接受默认值。帮助文本在括号中。 以下示例包含与使用上面列出的输入值运行 Dell 简易安装向导示例会话相关的提示序列和响应。

（该安装向导将指导您完成初始交换机配置，并尽快使您开机并运 行。可以跳过安装向导，进行 CLI 模式以手动配置交换机。您必须在 60 秒之内答复下 一个问题才能运行安装向导，否则系统将使用默认的系统配置继续正常运行。注：可以随

必须在 60 秒内回答该问题 ]？） [Y/N]（是／否）y（是）<Enter>36 使用入门指南 www.dell.com | support.dell.com

o Set up the initial SNMP version 1 & 2 now. （立即设置初始 SNMP 版本 1 和

15]。可以使用 Dell Open Manage Network Manager 或其它管理界面更改这一设 置，并且稍后添加其它管理系统。有关添加管理系统的详细信息，请参阅《用户指南》。

To add a management station:（要添加管理站：） Please enter the SNMP community string to be used {Dell_Network_Manager}:（请输入要使用的 SNMP 团体字符串 {Dell_Network_Manager}：） Dell_Network_Manager<Enter> 注：如果已配置，默认访问级别将设置为用于访问 SNMP 管理界面的最高权限级别。 最初将仅激活 SNMPv1/2c。将禁用 SNMPv3，直至返回而为 SNMPv3 配置安全访问 （例如引擎 ID，查看等）。 Please enter the IP address of the Management System (A.B.C.D) or wildcard (0.0.0.0) to manage from any Management Station {0.0.0.0}:（请输入管理系统的 IP 地址 [A.B.C.D] 或通配符 [0.0.0.0] 以便从任何管理站 {0.0.0.0} 进行管理：）

192.168.1.10<Enter>使用入门指南 37

[ 级别 15] 用户帐户。该帐户用于登录到 CLI 界面及 Web 界面。稍后，可以设置其 它帐户并更改权限级别。有关设置用户帐户和更改权限级别的详情，请参阅《用户指南》。） To set up a user account:（要设置用户帐户：） Please enter the user name {admin}:（请输入用户名 {admin}：） admin<Enter> Please enter the user password:（请输入用户密码：）********<Enter> Please reenter the user password: （请重新输入用户密码：） ********<Enter> 注：如果第一次和第二次输入的密码不相同，系统将提示用户直至密码相同为止。 注：简易安装向导完成后，可以创建其它用户帐户。有关详情，请参阅《用户指南》。

地址。在默认的 VLAN (VLAN #1)

地址，其中的所有端口均是成员。对于交换机，这是用于访问 CLI 界面、 Web 界面或 SNMP 界面的 IP 地址。） To set up an IP address:（要设置

当交换机连接在一起时，交换机堆叠可以作为单个实体进行管理。可以通过基于 Web

CLI 来管理堆叠。创建堆叠后，其中一台交换机将自动成为主交换机。可以使 用控制台为主交换机手动分配

DHCP 自动执行此操作。然后，可以通过主交换

地址管理整个堆叠。在以下情况下，主交换机将检测端口并对其重新配置，以最大限度 地降低对运行造成的影响：

如果主交换机脱机，堆叠中的任何成员交换机均可取而代之。系统将选择新的主交换机， 并为堆叠重新配置系统配置。

组成堆叠后，拓扑搜索过程将构建一个数据库，其中包含有关堆叠中所有交换机的信息， 包括固件版本、硬件版本、管理首选项、交换机 MAC 地址和交换机序列号等。

注：有关 CLI 和 Web 界面的帮助，请分别参阅 CLI 参考手册和 《用户指南》。

在堆叠形成过程中，会给每台交换机分配一个堆叠

之后，主交换机将执行一致性检查，以确保堆叠中的所有交换机正在运行

如果交换机软件版本不匹配，成员交换机上的端口将无法有效工作。这种情况称为暂挂 堆叠模式。然后，可以使用主交换机上运行的固件来同步成员交换机上的固件。

在固件版本一致性检查期间，如果主交换机确定所有交换机都运行相同的固件版本， 则该交换机将初始化为堆叠模式。40 使用入门指南 www.dell.com | support.dell.com 系统初始化为正常堆叠模式 主交换机将使用上一次保存的系统配置文件来对堆叠进行初始化。对于不具备配置文件的那些 交换机，系统将对它们应用默认设置。 如果配置文件已损坏，主交换机将对堆叠进行初始化，并将其设置为出厂默认配置。 您可以保存该配置文件。主交换机将自动为成员交换机分配配置文件。如果稍后主交换机变 得无法使用，某台成员交换机可以成为新的主交换机，并应用在原来的主交换机上保存的配

系统初始化为暂挂堆叠模式 系统初始化完成后，如果堆叠的固件版本不一致，主交换机将进入暂挂堆叠模式。在此模式 下，仅使用配置文件信息对主交换机进行初始化。而不对任何成员交换机进行初始化。 这将强制所有成员交换机保持为非操作模式（默认情况下，禁用所有端口）。 CLI

，使主交换机中存储的固件与成员交换机中的固件同步。

可以向当前堆叠中插入交换机或从当前堆叠中卸下交换机，而无需关闭电源然后再次打开。 拓扑发生变化时，将发生堆叠重新配置，整个网络可能会受到影响。除非从堆叠中卸下主交换 机，否则不用重新选择新的主交换机。在由

台交换机组成的堆叠中，堆叠重新配置过程最

分钟，对于较小的堆叠，需要的时间要少一些。

如果某台交换机在用于堆叠的端口上检测不到堆叠伙伴，则该交换机将作为独立的交换机运行。 如果检测到堆叠伙伴，该交换机始终在堆叠模式下运行。

CLI 命令控制这一功能。有关每个命令的语法的详情，请参阅《 CLI

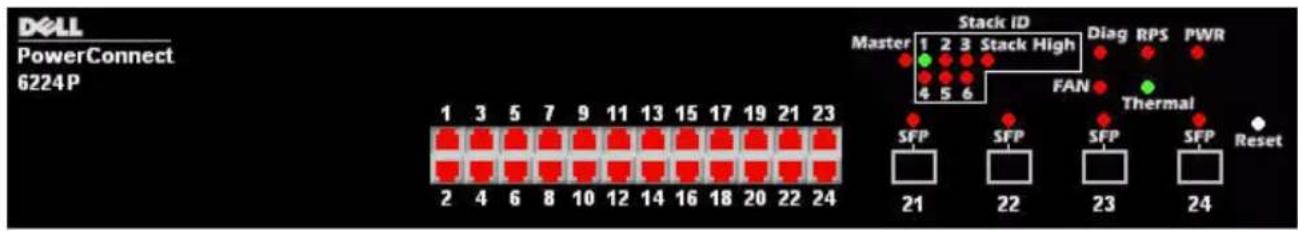

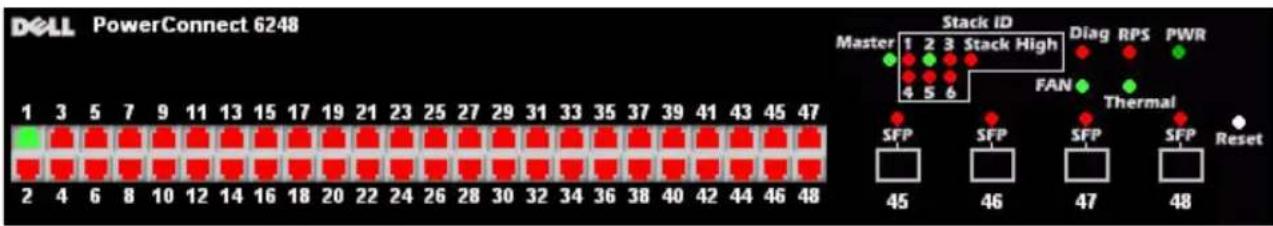

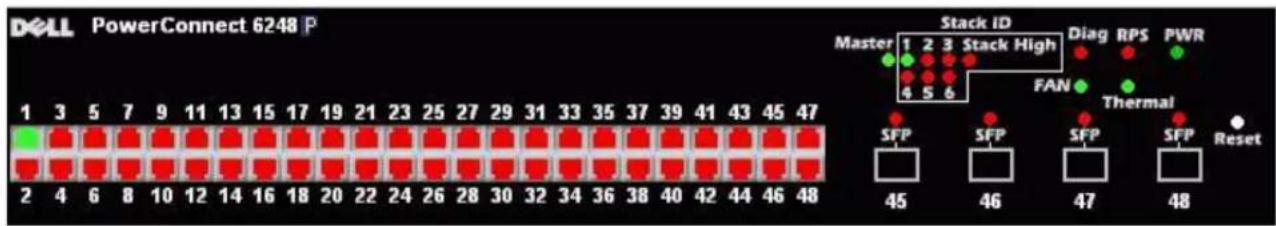

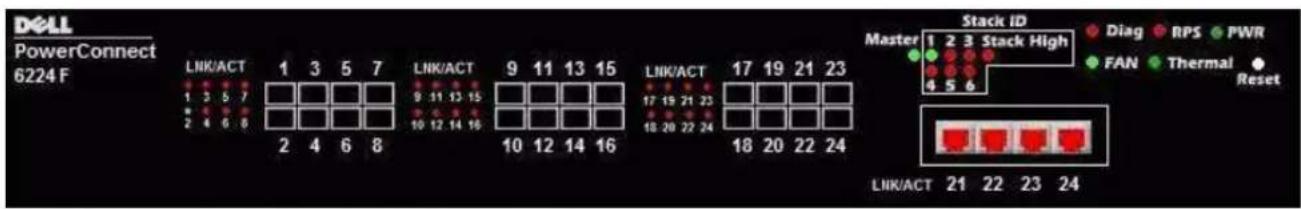

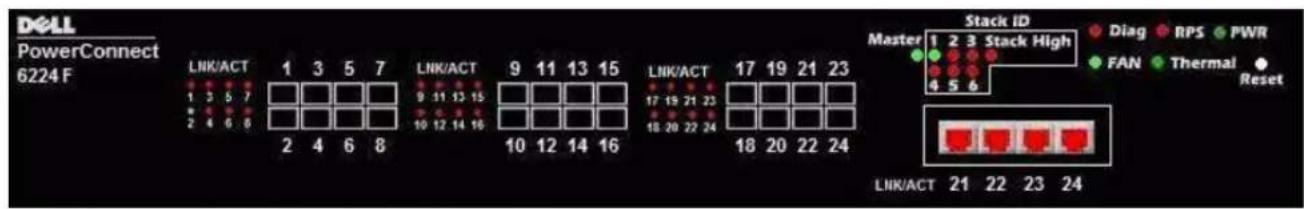

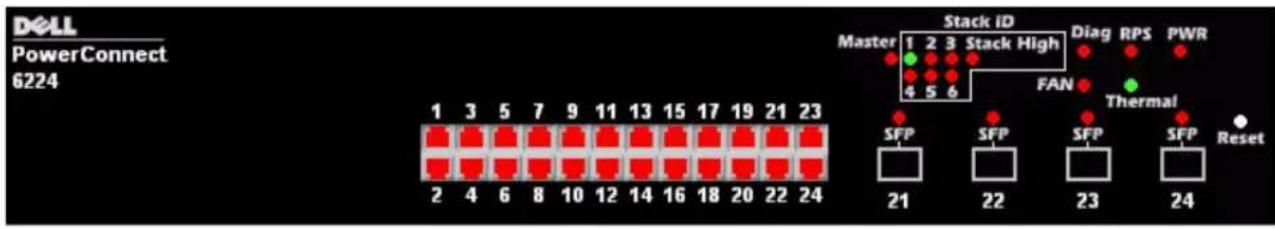

PowerConnect 6200 系列系统的前面板如下图所示。

红色：系统温度高于阈值限制使用入门指南 45 RJ-45 LED (PoE) RJ-45
