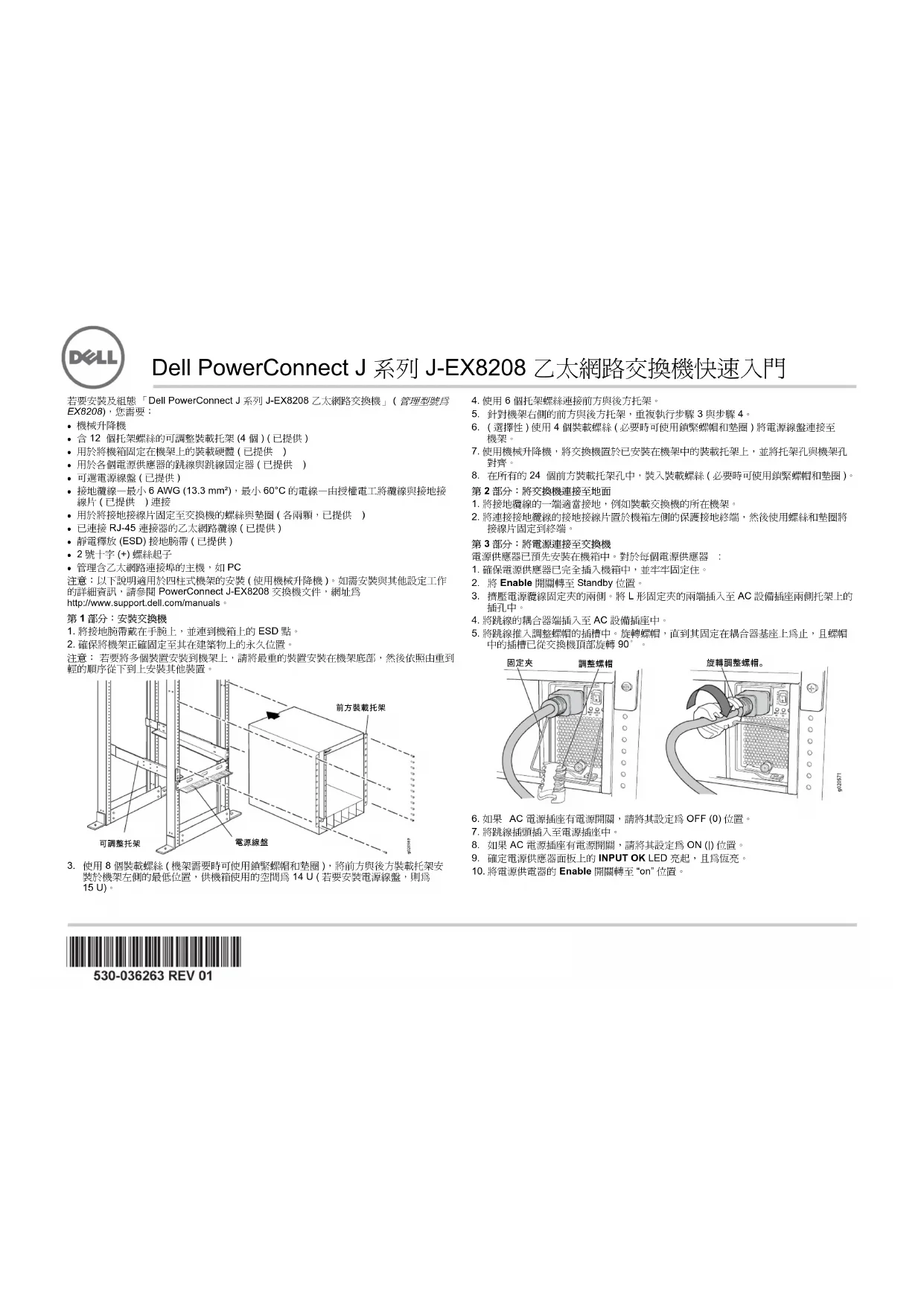

Dell PowerConnect J 系列 J-EX8208 乙太網路交換機快速入門

若要安裝及組態「Dell PowerConnect J 系列 J-EX8208 乙太網路交換機」（管理型號(3) EX8208），您需要：

- 機械升降機

- 合 12 個托架螺絲的可調整裝載托架 (4 個) (已提供)

- 用於將機箱固定在機架上的裝載硬體（已提供）

- 用於各個電源供應器的跳線與跳線固定器（已提供）

- 可選電源線盤（已提供）

- 接地鐵線—最小 6 AWG (13.3 mm²)，最小 60°C 的電線—由授權電工將纜線與接地接線片（已提供）連接

- 用於將接地接線片固定至交換機的螺絲與墊圈（各兩顆，已提供）

- 已連接 RJ-45 連接器的乙太網路纜線（已提供）

- 靜電釋放(ESD)接地腕帶(已提供)

• 2號十字(+)螺絲起了

- 管理含∠太網路連接埠的主機，如PC

注意：以下說明適用於四柱式機架的安裝（使用機械升降機），如需安裝與其他設定工作的詳細資訊，請參閱 PowerConnect J-EX8208 交換機文件，網址為 http://www.support.dell.com/manuals。

第1部分：安装交换機

1. 將接地腕帶戴在手腕上，並連到機箱上的 ESD 點。

2. 確保将機架正確固定至其在建築物上的永久位置。

注意：若要將多個裝置安裝到機架上，請將最重的裝置安裝在機架底部，然後依照由重到輕的順序從下到上安裝其他裝置。

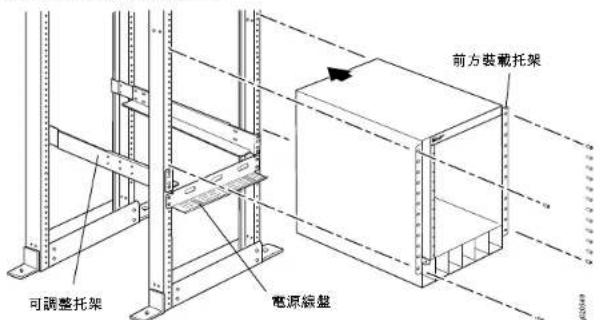

前方裝載托架 可調整托架 電源編盤

1. 使用 8 個裝載螺絲（機架需要時可使用鎖緊螺帽和墊圈），將前方與後方裝載托架安裝於機架左側的最低位置，供機箱使用的空間為 14 U（若要安裝電源線盤，則為 15 U）。

2. 使用 6 個托架螺絲連接前方與後方托架。

3. 針對機架右側的前方與後方托架，重複執行步驟3與步驟4

6.（選擇性）使用4個裝載螺絲（必要時可使用鎖緊螺帽和墊圈）將電源線盤連接至機架。

1. 使用機械升降機，將交換機置於已安裝在機架中的裝載托架上，並將托架孔與機架孔對齊。

2. 在所有的 24 個前方裝載托架孔中，裝入裝載螺絲（必要時可使用鎖緊螺帽和墊圈）。

第 2 部分：將交換機連接至地面

1. 將接地纜線的一端適當接地，例如裝載交換機的所在機架。

2. 將連接接地纖線的接地接線片置於機箱左側的保護接地終端，然後使用螺絲和墊圈將接線片固定到終端。

第 3 部分：將電源連接至交換機

電源供應器已預先安裝在機箱中。對於每個電源供應器：

1. 確保电源供應器已完全插入機箱中，並牢牢固定住。

2. 將 Enable 開關轉至 Standby 位置

3. 擰壓電源纜線固定夾的兩側。將 L 形固定夾的兩端插入至 AC 設備插座兩側托架上的插孔中。

4. 將跳線的耦合器端插入至 AC 設備插座中。

5. 將跳線推入調整螺帽的插槽中。旋轉螺帽，直到其固定在耦合器基座上為止，且螺帽中的插槽已從交換機頂部旋轉90°。

固定夹 調整螺帽

旋轉調整螺帽。

1. 如果 AC 電源插座有電源開關，請將其設定為 OFF (0) 位置
2. 將跳線插頭插入至電源插座中。
3. 如果 AC 電源插座有電源開關，請將其設定為 ON (I) 位置。
4. 確定電源供應器面板上的 INPUT OK LED 亮起，且為明亮。
5. 將電源供電器的 Enable 開關轉至 "on" 位置。

530-036263 REV 01

第4部分：執行初始組態

注意：在開始組織之前，請先啟用您要連接至交換機之管理 PC 上的 DHCP 用戶端，使交換機可以動態取得 IP 位址。

注意：在開始組態之前，請先閱讀以下步驟。使用 EZSetup 在 10 分鐘內完成初始組態。交換機處於初始設定模式時，LCD 面板會顯示倒數計時器，交換機在 10 分鐘後會退出 EZSetup，然後便會回復為出廠組態，同時 PC 會失去與交換機的連線。

1. 使用 LCD 面板右側的 Menu 與 Enter 按鈕，將交換機轉變為初始設定模式。若要進行此操作：

- 按 Menu，直到看到 MAINTENANCE MENU 爲止。然後按 Enter

- 按 Menu，直到看到 ENTER EZSetup 為止。然後按 Enter。

若 EZSetup 未顯示為功能表中的選項，請選擇 Factory Default 將交換機恢復為出廠預設組態。只有在交換機設定為出廠預設組態之後，才會在功能表中顯示 EZSetup。按 Enter 確認設定，然後繼續執行 EZSetup。

1. 使用乙太網路纜線將 PC 上的乙太網路連接埠與插槽 SRE0 中 SRE 模組上的 MGMT 連接埠連接起來。

現在，已將介面（插槽 SRE0 中 SRE 模組上標有 MGMT 的連接埠）組態為 DHCP 伺服器，其 IP 位址為創設位址 192.168.1.1。交換機可以將 192.168.1.2 到 192.168.1.253 之間的 IP 位址指派給管理 PC。

1. 從 PC 開啓 Web 瀏置器，在位址欄位中鍵入 http://192.168.1.1，然後按 Enter 鍵。

2. 在 J-Web 登入頁面上，輸入 root 作爲使用者名稱，將密碼欄位保留空白，然後按一下 Login。

3. 在 Introduction 頁面上，按一下 Next。

4. 在 Basic Settings 頁面上，輸入主機名稱、輸入密碼、再次輸入密碼、指定時面，然後將交換機的 H 期與時間設定與管理 PC 同步化，或是進行手動設定。

5. 按一下 Next

6. 在 Management Options 頁面上，選擇 Out-of-band Management—Configure management port，以組態管理介面。

7. 按一下 Next

8. 指定管理介面的 IP 位址與預設閘道。

9. 按一下 Next

10. 在 Manage Access 頁面上，可以選擇選項來啓用 Telnet、SSH 與 SNMP 等服務。可以針對 SNMP 組態讀取社群、位置與聯絡資訊。

11. 按一下 Next - Summary 面面會顯示已選擇的設定。

12. 按一下 Finish。細態已認可，並作為活動中的交換機組態。現在，可以使用 CLI 或 J-Web 介面登入來繼續組態交換機。

注意：在認可組態後，可能會失去 PC 與交換機之間的連線。若要重新連線，請在 PC 上執行適當的指令，或拔下乙太網路覆線然後重新插入，以釋放及更新 IP 位址。

安全警告摘要

這是安全警告摘要。如需完整警告清單（含翻譯），請參閱 PowerConnect J-EX8208 交換機文件，網址為 http://www.support.dell.com/manuals。

警告：若未能注意到這些安全警告，可能會導致人身傷害或死亡。

- 只有受過訓練的合格人員才能安裝或更換交換機元件。

- 請借執行此快速人門與 J-EX8208 交換機文件中所述的步驟。其他服務必須借由經過授權的服務人員執行。

- 在安裝交換機之前，請先閱讀 J-EX8208 交換機文件中的計劃說明，確保場地符合交換機的電源、環境和周圍空間需求。

- 在將交換機連接至電源之前，請先閱讀 J-EX8208 交換機文件中的安裝說明。

- 只含背板的 J-EX8208 交換機機箱重量約為 89 磅 (41 公斤)。基礎組態交換機重量為 149 磅 (68 公斤)。九餘組態交換機重量為 187 磅 (85 公斤)。全員荷後，交換機重量為 284 磅 (130 公斤)。我們強烈建議您在機架或機櫃中安裝裝置時使用機械升降機。若首試手動安裝機箱，則機架必須為開放式機架且周邊環境通暢無礙，以便順利作業。移除機箱中的所有元件，然後該三個人抬起交換機，並將其置於裝載托架上。為了避免受領，請將背部陡直並用腰部力量抬起，而不是靠背部力量。

- 若機架配有穩定裝置，請先將其安裝到機架上，然後再裝載或維修機架中的交換機。

- 交換機是安裝於存取受限制位置的可插式 A 型設備。機箱提供分離式保護接地終端若安裝時需要獨立的機箱接地連接器，則此分離式保護接地終端必須永久接地。

- 安裝電氣元件之前或移除電氣元件之後，請務必讓元件面朝上，並放在平坦的防靜電表面或防靜電袋中。

- 在車輛期間，請勿使用交換機，或連接或中斷連接纖線

- 在使用連接至電源線的設備之前，請先取下首飾，包括戒指、項鍊和手錶。當連接到電源或接地時，金屬物件會變熱，可能會導致嚴重灼傷或與終端相熔接。

電源線警告(日文)

此電源線只可用於本產品。請勿將此續線用於其他產品。

注意

如需技術支援，請造訪 http://www.support.dell.com。

本文件中的資訊沒有變更，從不另行通知。本文中所產生的商標：Dell™、DELL™ 標達利 PowerConnect™ 為 Dell Inc. 的商標、Juniper Networks® 和 Junosi® 為 Juniper Networks, Inc. 在美國與其他國家/地區內註冊商標。所有其他商標、服務程記、註冊程據或註冊服務程記於其個別稱有贏的財產。Juniper Networks 對本文件中的任何錯誤，不承擔任何責任。Juniper Networks 保留對本店物流訂閱更後，修改、轉印或其他修訂了不另存源知的權利。Juniper Networks 製造或銷售的產品或其中的元件可能兩蓋於下列一或多個由 Juniper Networks 所有或 Juniper Networks 已獲授權的專利：美國專利或 5,473,599、5,905,725、5,909,440、6,192,051、6,333,650、6,359,479、6,406,312、6,429,706、6,459,579、6,493,347、6,538,518、6,538,899、6,552,918、6,567,902、6,578,186 和 6,590,785。

版稿所有 © 2010 · Juniper Networks, Inc. 保留所有権利，未經 Juniper Networks 書当許可，嚴格禁止以任何方式修製這些資料。美國印制·Juniper Networks 產品編號：530-036263-ZH-HANT. 修訂本 01，2010 年 8 月 15 日。

Dell PowerConnect J 系列 J-EX8208 以太网交换机快速入门

要安装和配置 Dell PowerConnect J 系列 J-EX8208 以太网交换机 规范型号为 EX8208），需要：

- 机械升降机

- 含 12 个托架螺钉的可调安装托架（4 个）（提供）

- 用于将机箱固定在机架上的安装硬件 （提供）

- 用于各个电源的跳接线与接线器 （提供）

- 可选电源线托盘 （提供）

- 接地电缆—最小 6 AWG (13.3 mm²)，最小 60°C 的电线—由授权电工将电缆与接地片（提供）连接

- 用于将接地片固定至交换机的螺钉与垫圈（各两颗，已提供）

- 安装有 RJ-45 连接器的以太网电缆 （提供）

- 具有以太网端口的管理主机 （例如 PC）

注意：以下说明适用于四柱式机架的安装（使用机械升降机）。有关安装与其他设置工作的详细信息，请参阅 PowerConnect J-EX8208 交换机文档，网址为 http://www.support.dell.com/manuals。

第1部分：安装交换机

1. 将接地腕带连接到您的手腕和机箱上的 ESD 点。

2. 请确保机架在其固定位置与建筑物牢牢固定。

注意：如果要在机架上多个安装多个设备，请将最重的设备安装在机架底部，然后依照由重到轻的顺序从下到上安装其他设备。

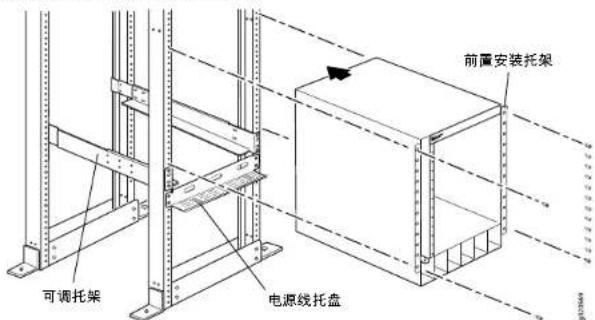

前窗安装托架 可调托架 电源线托盘

1. 使用 8 个安装螺钉（机架需要时可使用卡式螺母和垫圈），将前置与后置安装托架安装于机架左侧的最低位置，供机箱使用的空间为 14 U（若要安装电源线托盘，则为 15 U）。

2. 使用 6 个托架螺钉连接前置与后置托架。

3. 针对机架右侧的前置与后置托架，重复执行步骤3与步骤4

4. （选择性）使用 4 个安装螺钉（必要时可使用卡式螺母和垫圈）将电源线托盘连接至机架。

5. 使用机械升降机，将交换机置于已安装在机架中的安装托架上，并将托架孔与机架孔对齐。

6. 在所有的 24 个前置托架孔中，装入安装螺钉（必要时可使用卡式螺母和垫圈）。

第2部分：将交换机接地

1. 将接地电缆的一端适当接地，例如安装交换机的所在机架。

2. 将连接接地电缆的接地片置于机箱左侧的保护性接地端子上，然后使用螺钉和垫圈将接线片固定到端子。

第 3 部分：接通交换机的电源

电源已经预先安装在机箱中。对于每个电源：

1. 确保电源完全插入且牢固锁定在机箱中。

2. 将 Enable 开关拨到 Standby 位置。

3. 捏住接线夹的两侧。将 L 形夹的末端插入 AC 设备插座每一侧的托架孔中。

4. 将跳接线的耦合器端插入 AC 设备插座。

5. 将跳接线推入调整螺母的插槽中。旋转螺母，直到其顶到耦合器的底座，而且螺母中的插槽从交换机顶部旋转 90^ 。

接线夹 调整螺母

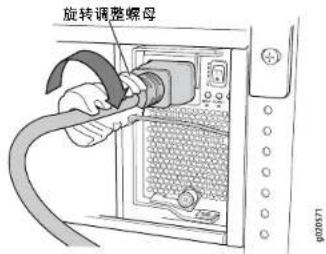

旋转调整螺母

1. 如果 AC 电源插座具有电源开关，请将其设置到 OFF (0) 位置

2. 将跳接线插头插入电源插座。

3. 如果 AC 电源插座具有电源开关，请将其设置到 ON (I) 位置。

4. 确认电源面板上的 INPUT OK LED 灯持续亮起。

5. 将电源的 Enable 开关拨到 “on” 位置。

530-036263 REV 01

第 4 部分：执行初始配置

注意：开始配置之前，请在要连接到交换机的管理 PC 上启用 DHCP 客户端，以使交换机可动态获取 IP 地址。

注意：开始配置之前请阅读以下步骤。使用 EZSetup 在 10 分钟之内完成初始配置。交换机处于初始设置模式时，LCD 面板会显示倒数计时器。交换机在 10 分钟后会退出 EZSetup，然后便会恢复为出厂配置，同时 PC 会失去与交换机的连接。

1. 使用 LCD 面板右侧的 Menu 和 Enter 按钮将交换机转换到初始设置模式。要执行此操作：

- 按 Menu，直到显示 MAINTENANCE MENU。然后按 Enter。

- 按 Menu，直到显示 ENTER EZSetup。然后按 Enter。

如果 EZSetup 未显示为菜单中的选项，请选择 Factory Default 将交换机恢复为出厂缺省配置。只有将交换机设置为出厂缺省配置，菜单中才会显示 EZSetup。

按 Enter 确认设置并继续 EZSetup 操作。

1. 将以太网电缆从 PC 的以太网端口连接到插槽 SRE0 中的 SRE 模块上的 MGMT 端口。

该接口（插槽 SRE0 中的 SRE 模块上标有 MGMT 的端口）现已配置为 DHCP 服务器，其缺省 IP 地址为 192.168.1.1。交换机可为管理 PC 指定 192.168.1.2 至 192.168.1.253 范围内的 IP 地址。

1. 从 PC 开启 Web 浏览器，在地址字段中键入 http://192.168.1.1，然后按 Enter 键。

2. 在 J-Web 登录页面上输入 root 作为用户名，将密码字段留为空，然后单击 Login

3. 在 Introduction 页面中单击 Next。

4. 在 Basic Settings 页面上输入主机名、输入并再次输入密码、指定时区，然后使交换机日期和时间与管理 PC 同步或对交换机时间和日期进行手动设置。

5. 单击 Next

6. 在 Management Options 页面上选择 Out-of-band Management—Configure management port 来配置管理接口。

7. 单击 Next

8. 指定管理接口的 IP 地址和缺省网关。

9. 单击 Next。

10. 在 Manage Access 页面上，您可以选择启用 Telnet、SSH 和 SNMP 服务的选项。对于 SNMP，您可配置读取公共组、位置和联系。

11. 单击 Next。Summary 页面将显示您所选择的设置。

12. 单击 Finish。该配置已成功设置为活动交换机配置。您现在可使用 CLI 或 J-Web 接口登录，以继续对交换机进行配置。

注意：完成配置后，PC与交换机之间的连接可能会断开。要重新连接，可通过对PC执行相应的命令或拔掉并重新插上以太网电缆来释放并更新IP地址。

安全警告汇总

本部分为安全警告的汇总。如需完整警告列表 （含解释）请参阅 PowerConnect J-EX8208 交换机文档，网址为 http://www.support.dell.com/manuals。

警告：违反这些安全警告可能会造成人身伤害或死亡。

- 只允许经过培训并取得资格认证的人员安装或更换交换机组件。

- 只可以执行本快速入门及 J-EX8208 交换机文档中所介绍的操作。只有经授权的维修人员方可执行其他维修操作。

- 在安装交换机之前，请阅读 J-EX8208 交换机文档中的规划说明，以确保安装场所符合交换机的电源、环境和空间要求。

- 交换机接通电源之前，请阅读 J-EX8208 交换机文档中的安装说明。

- 仅安装有后面板的 J-EX8208 交换机机箱的重量约为 89 lb (41 kg)。具有基本配置的交换机重量为 149 lb (68 kg)。具有冗余配置的交换机重量为 187 lb (85 kg)。安装全部组件后，交换机的重量为 284 lb (130 kg)。我们强烈建议您使用机械升降机将设备安装到机架或机柜中。若尝试手动安装机箱，则机架必须为开放式机架且周边环境通畅无碍，以便顺利作业。取下机箱中的所有组件，然后让三个人抬起交换机，并将其置于安装托架上。为避免受伤，请将后肯挺直，以腿部而不是后背来承担设备的重量。

- 如果机架具有稳定装置，请首先安装这些装置，然后再在机架中安装或维修交换机。

- 交换机是安装在受限访问位置的可插拔 A 型设备。机箱提供分离式保护性接地端子。若安装时需要独立的机箱接地连接器，则此分离式保护性接地端子必须永久接地。

- 在安装电子组件之前或将电子组件卸下之后，请务必让组件一侧朝上，并将其放置在平坦的防静电表面上或防静电袋中。

- 切勿在雷暴期间对开关进行操作或者连接 / 断开电缆。

- 在操作连接到电源线的设备之前，请先摘下珠宝饰物，包括戒指、项链和手表。金属体在连接到电源和地面时会发热，可能会导致严重的烧焦或与接线端相熔接。

电源线警告 （日语）

电源线只适用于本产品。请勿将此电源线用于其他产品。

注意

要获取技术支持，请访问 http://www.support.dell.com。

本文文档中的信息如有更改，恕不另行通知。本文中使用的商标：DELL™、DELL™ 效标和PowerConnect™ 是 Dell Inc. 的商标。Juniper Networks® 和 Junos® 是 Juniper Networks, Inc. 在美国及其他国家/地区的注册商标。所有其他商标，服务标志、注册商标或注册服务标志均属其各自所有者的资产。Juniper Networks 对本文档中的任何错误不承担任何责任。Juniper Networks 保留变更、修改、转印或另外修订本出版物而不另行通知的权利。Juniper Networks 制造或销售的产品或者相关组件可能受到以下 Juniper Networks 拥有或得到授权的一项或多项专利的保护：美国专利编号 5,473,599、5,905,725、5,909,440、6,192,051、6,333,650、6,359,479、6,406,312、6,429,706、6,459,579、6,493,347、6,538,518、6,538,899、6,552,918、6,567,902、6,578,180 和 6,590,785。

版权所有 © 2010. Juniper Networks, Inc. 保留所有权利，未经 Juniper Networks 书面许可，严禁以任何方式复制这些材料。美国印刷、Juniper Networks 产品编号：530-036263-ZH-HANS. 修订本 01，2010 年 8 月 15 日。
