Precision 5860 Tower - 台式电脑 DELL - 免费用户手册

产品类型	塔式工作站
品牌	戴尔
型号	Precision 5860 塔式工作站
尺寸(约)	高:42厘米, 宽:18厘米, 深:46厘米
重量(约)	15千克(视配置而定)
电源	1000W或1300W(视配置而定)
处理器	Intel Xeon或第12/13代Intel Core(LGA 1700插槽)
内存	8个DDR5 DIMM插槽, 最高512GB
内部存储	支持:M.2 NVMe(2230/2280), SATA 2.5英寸和3.5英寸, FlexBay
网络连接	2个1GbE以太网(集成), 可选Wi-Fi和蓝牙
前置端口	USB 3.2 Gen 1, USB-C, 音频插孔
后置端口	USB 3.2 Gen 2, USB-C, DisplayPort, HDMI(视GPU而定), 音频, PS/2
PCI Express	1个PCIe 5.0 x16, 3个PCIe 4.0 x16, 2个PCIe 4.0 x8
安全	TPM 2.0, 机箱锁, BIOS密码, 入侵检测
维护与清洁	定期清理风扇和散热器上的灰尘;使用柔软干布
备件与可维修性	处理器、内存、硬盘、显卡、电源、风扇、主板可更换
操作系统	Windows 11/10或Linux(视配置而定)

常见问题 - Precision 5860 Tower DELL

如何打开Dell Precision 5860塔式工作站机箱？

打开机箱时，解锁侧面锁扣（位于后部），然后向后滑动面板并向上提起。请参阅说明书中的安装/拆卸侧面板部分。

如何重置忘记的BIOS密码？

您可以联系戴尔技术支持清除BIOS密码。通过操作CMOS电池进行重置是可能的，但需要技术技能。请参阅清除BIOS密码章节。

如果电脑无法启动怎么办？

首先检查电源和连接。尝试按住电源按钮25秒进行RTC重置。如果无反应，通过F12菜单运行SupportAssist预启动系统性能检查。

如何安装额外的硬盘？

Precision 5860配备FlexBay托架和内部支架。操作步骤：卸下机箱，将硬盘插入支架，用螺丝固定，然后连接SATA或NVMe电缆。请参阅存储部分。

如何更新BIOS？

从戴尔支持网站下载最新BIOS。在Windows下运行下载的文件。您也可以使用可启动U盘和F12菜单中的BIOS闪存更新选项。

支持的最大内存容量是多少？

主板有8个DDR5 DIMM插槽。最大容量为512GB（使用64GB内存条）。请参阅戴尔技术规格了解推荐配置。

机箱是否配备入侵检测器？

是的，有一个入侵开关。它可以检测机箱是否打开并触发警报。更换请参阅入侵开关部分。

如何清洁电脑内部？

关闭电脑并拔掉电源。打开机箱，使用压缩空气吹净风扇、散热器和组件上的灰尘。避免直接接触电路。佩戴防静电腕带。

我可以自己更换显卡吗？

是的，显卡可更换。卸下机箱，拔掉PCIe电源线，解锁卡扣并取出显卡。插入新显卡时对齐接口。请参阅显卡部分。

如何启用Intel VT虚拟化？

进入BIOS（启动时按F2），转到虚拟化选项卡，启用Intel虚拟化技术。保存并重启。确保操作系统中也启用了该功能。

用户手册 Precision 5860 Tower DELL

註：「註」表示可以幫助您更有效地使用產品的重要資訊。
警示：「警示」表示有可能會損壞硬體或導致資料遺失，並告訴您如何避免發生此類問題。
警告：「警告」表示可能的財產損失、人身傷害或死亡。

目錄

章1：拆装電腦內部元件. 7

安全指示. 7

拆装電腦內部元件之前 7

安全預防措施. 8

靜電放電(ESD)保護. 8

ESD 現場維修套件 ..... 8

運送敏感元件. 9

折装電腦內部元件之後 9

BitLocker 10

章2：卸下和安装元件 11

建議的工具. 11

螺絲清單. 11

Precision 5860 Tower 的主要元件 ..... 12

側蓋 14

卸下側蓋 14

安装侧盖 16

前蓋. 17

卸下前框. 17

安装前框. 18

I/O托架 18

卸下前I/O托架 18

安装前I/O托架 19

外接式储存FlexBay(硬碟) 20

卸下硬碟組件 20

安装硬碟組件 20

從硬碟組件卸下3.5吋硬碟 21

透過硬碟組件安裝3.5吋硬碟 22

從硬碟組件卸下2.5吋硬碟 23

透過硬碟組件安裝2.5吋硬碟 24

外接式储存FlexBay(固態硬碟) 25

卸下外接式固態硬碟組件 25

卸下外接式M.22230固態硬碟 26

安装外接式M.2230固態硬碟 27

卸下外接式M.22280固態硬碟 28

安装外接式M.2280固態硬碟 29

安装外接式固態硬碟組件 30

薄型光碟機 31

卸下薄型光碟機 31

安装薄型光碟機 32

頂蓋 33

安装顶盖 33

卸下顶盖 34

氣流護罩. 34

卸下頂部氣流護罩. 34
安装頂部氣流護罩. 35

PCIe 固定座 38

卸下PCIe固定座. 38
安装PCIe固定座. 39

前風扇. 40

卸下前風扇組件 40
卸下前風扇 40
安装前风扇 41
安装前風扇組件 41

3.5时硬碟組件 42

卸下3.5时硬碟組件 42
卸下3.5时硬碟托架 43
安装3.5时硬碟托架 44
安装3.5时硬碟組件 45

2.5时硬碟組件 47

卸下2.5时硬碟组件 47
卸下2.5时硬碟托架 48
安装2.5时硬碟托架 48
安装2.5时硬碟組件 49

硬碟風扇組件 50

卸下硬碟風扇組件. 50
安装硬碟風扇組件 52

底部氣流護罩. 53

卸下底部氣流護罩. 53
安装底部氣流護罩. 54

内部硬碟固定框架 54

卸下内部硬碟固定框架 54
安装内部硬碟固定框架 55

後風扇. 56

卸下後風扇組件 56
卸下後風扇. 57
安装後風扇 58
安装後風扇組件 59

記憶體模組 60

卸下記憶體模組 60
61

M.2固態硬碟 62

卸下M.22230PCIe固態硬碟 62
安装M.2230PCI固態硬碟 63
卸下M.2280PCIe固態硬碟 64
安装M.2280PCIe固態硬碟 65

散熱器 66

卸下散熱器組件 66
安装散熱器組件 67

處理器 68

卸下處理器 68
安装處理器 69

幣式電池. 70

卸下幣式電池. 70

安装幣式電池 70

擴充卡. 71

卸下接電的顯示卡 71

安装接電的顯示卡. 72

卸下未接電的顯示卡. 74

安装未接電的顯示卡 74

卸下 UltraSpeed Duo 卡 75

安装UltraSpeed Duo卡. 76

卸下UltraSpeedQuad卡. 77

安装UltraSpeedQuad卡. 77

卸下 Thunderbolt PCIe 卡. 78

安装 Thunderbolt PCIe 卡 ..... 79

卸下無線網卡. 80

安装無線網卡 82

喇叭 85

卸下喇叭 85

安装喇叭 85

入侵偵測開關 86

卸下入侵偵測開關 86

安装入侵偵測開關 87

88

卸下稳壓器散熱器(位置1) 88

安装稳壓器散熱器(位置1) 89

卸下稳壓器散熱器(位置2) 89

安装稳壓器散熱器(位置2) 90

卸下稳壓器散熱器(位置3) 91

安装稳壓器散熱器(位置3) 91

電源供應器 92

卸下電源供應器 92

安装電源供應器 95

主機板. 98

主機板圖說 98

卸下主機板. 100

安装主機板. 103

導軌套件. 106

卸下右側導軌套件 106

安装右側導軌套件 109

卸下左側導軌套件 112

安装左側導軌套件 115

章3：驅動程式與下載 119

章4:BIOS設定. 120

進入BIOS設定程式 120

導覽鍵 120

單次開機選單 120

F12 单次開機選單 ..... 121

系統設定選項 121

更新BIOS. 132

在Windows中更新BIOS. 132
在Linux和Ubuntu中更新BIOS. 132
在Windows中透過USB磁碟機更新BIOS. 132
透過F12單次開機選單更新BIOS. 132

系統與設定密碼 133

指定系統設定密碼 133
刪除或變更現有的系統或設定密碼 134

清除BIOS（系統設定）和系統密碼 134

章5：疑難排解 135

Dell SupportAssist開機前系統效能檢查診斷 135
執行 SupportAssist 開機前系統效能檢查 135

電源供應器內建自我測試 135
系統診斷指示燈 135
復原作業系統 137
Real Time Clock (RTC) 重設. 137
備份媒體和回復選項 138
重新啟動Wi-Fi電源 138
系統限制 138

僅支援一個VMD控制器的密碼功能. 138

僅在 AHCI 模式下支援資料抹除功能 ..... 139

章6：取得協助和連絡 Dell. 140

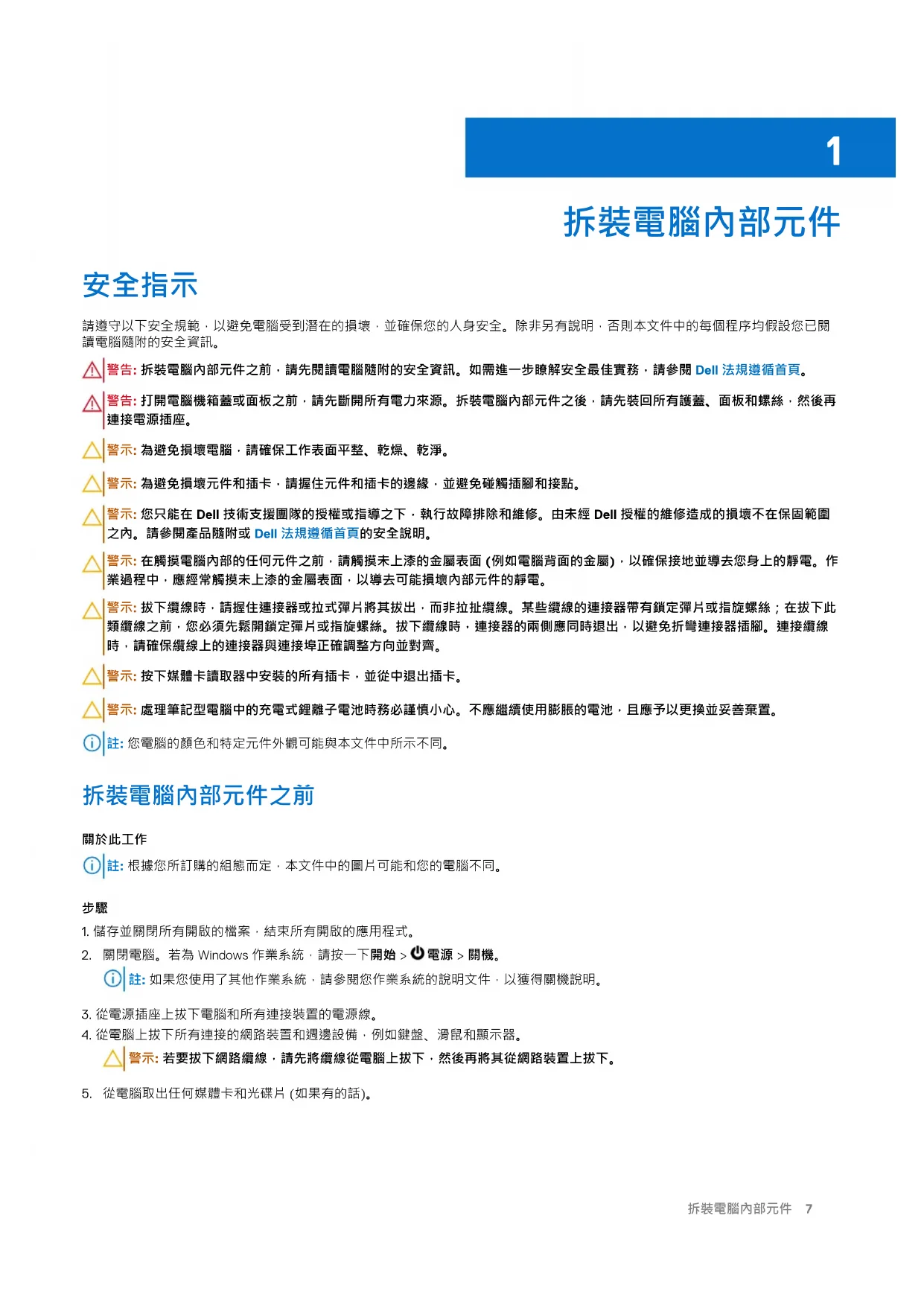

拆裝電腦內部元件

安全指示

請遵守以下安全規範，以避免電腦受到潛在的損壞，並確保您的人身安全。除非另有說明，否則本文件中的每個程序均假設您已閱讀電腦隨附的安全資訊。

警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊。如需進一步瞭解安全最佳實務，請參閱 Dell 法規遵循首頁。
警告：打開電腦機箱蓋或面板之前，請先斷開所有電力來源。拆裝電腦內部元件之後，請先裝回所有護蓋、面板和螺絲，然後再連接電源插座。
警示：為避免損壞電腦，請確保工作表面平整、乾燥、乾淨。
警示：為避免損壞元件和插卡，請握住元件和插卡的邊緣，並避免碰觸插腳和接點。
警示：您只能在 Dell 技術支援團隊的授權或指導之下，執行故障排除和維修。由未經 Dell 授權的維修造成的損壞不在保固範圍之内。請參閱產品隨附或 Dell 法規遵循首頁的安全說明。
警示：在觸摸電腦內部的任何元件之前，請觸摸未上漆的金屬表面(例如電腦背面的金屬)，以確保接地並導去您身上的靜電。作業過程中，應經常觸摸未上漆的金屬表面，以導去可能損壞內部元件的靜電。
警示：拔下繡線時，請握住連接器或拉式彈片將其拔出，而非拉扯繡線。某些繡線的連接器帶有鎮定彈片或指旋螺絲；在拔下此類繡線之前，您必須先鬆開鎖定彈片或指旋螺絲。拔下繡線時，連接器的兩側應同時退出，以避免折彎連接器插腳。連接繡線時，請確保繡線上的連接器與連接埠正確調整方向並對齊。
警示：按下媒體卡讀取器中安裝的所有插卡，並從中退出插卡。
警示：處理筆記型電腦中的充電式鋰離子電池時務必謹慎小心。不應繼續使用膨脹的電池，且應予以更換並妥善棄置。
註：您電腦的顏色和特定元件外觀可能與本文件中所示不同。

拆裝電腦內部元件之前

關於此工作

① 註：根據您所訂購的組態而定，本文件中的圖片可能和您的電腦不同。

步骤

1. 儲存並關閉所有開啟的檔案，結束所有開啟的應用程式。
   2.關閉電腦。若為Windows作業系統，請按一下開始 > 電源 > 關機。

註：如果您使用了其他作業系統，請參閱您作業系統的說明文件，以獲得關機說明。

1. 從電源插座上拔下電腦和所有連接裝置的電源線。
2. 從電腦上拔下所有連接的網路裝置和週邊設備，例如鍵盤、滑鼠和顯示器。

警示：若要拔下網路綫線，請先將綫線從電腦上拔下，然後再將其從網路裝置上拔下。

1. 從電腦取出任何媒體卡和光碟片（如果有的話）。

安全預防措施

安全預防措施一節詳細說明執行任何拆卸指示前採取的主要步驟。

在執行任何包括拆卸或重組的故障或修復程序前，請遵守以下安全預防措施：

-關閉電腦及所有連接的周邊裝置。
- 斷開電腦的 AC 電源。
- 從電腦上拔下所有網路線和週邊設備。
- 進行任何內部作業時，請使用 ESD 現場維修套件，以避免靜電放電 (ESD) 損壞。
- 卸下電腦元件後，請小心地將卸下的元件放在防靜電墊上。
- 穿著具備非導電橡膠鞋底的鞋子，以降低發生觸電的可能性。
- 斷開電源，並按住電源按鈕15秒，這麼做應該可釋放主機板的殘餘電力。

備用電源

含備用電源的 Dell 產品必須先斷開電源，才能打開外殼。配備備用電源的系統在關機時還是有電。內部電源可讓您遠端開啟電腦（網路唤醒）以及讓電腦暫時進入睡眠模式，而且有其他進階電源管理功能。

搭接

搭接是一種將兩個或多個接地導體連接到相同電位的方式。這必須使用現場維修靜電放電(ESD)套件來完成。連接搭接線時，請務必將其連接至裸金属；切勿連接到已上漆或非金屬表面。確保腕帶牢固並和皮膚完全接觸。請先取下所有首飾，例如手錶、手錦或戒指，確保您自己和設備接地。

靜電放電 (ESD) 保護

處理電子元件(特別是敏感的元件，例如擴充卡、處理器、記憶體模組及主機板)時，須特別注意ESD問題。即使是輕微的電荷也可能會以不明顯的方式損壞電路，例如間歇性的問題或是縮短產品壽命。有鑑於業界對低耗電需求和增加密度的迫切期望，對ESD防護的注重程度也與日俱增。

而由於近期 Dell 產品中半導體的使用密度增加，現在對靜電損壞的敏感度比過去的 Dell 產品更高。有鑑於此，過去核准的部分零件處理方法已不再適用。

兩種公認的ESD損壞類型是災難性和間歇性故障。

• 灾難性-災難性故障代表約20%的ESD相關故障。此類損壞會導致裝置功能立即且完全喪失。以下為嚴重故障的範例：記憶體模組受到靜電衝擊，而且立即產生「無POST/無影像」症狀，並發出囉聲代碼表示缺少記憶體或記憶體無法運作。
• 間歇性－間歇性故障代表約80%的ESD相關故障。間歇性故障發生率相當高，代表發生損壞時往往無法立即察覺。記憶體模組會受到靜電衝擊，但蹤跡幾乎難以察覺，而且不會立即產生與損害相關的外在症狀。而此微弱的蹤跡可能需要數週或數個月才會消失；在此同時，也可能會導致記憶體的完整性降低、間歇性記憶體錯誤等等。

間歇性故障也稱為隱性或「內傷」·難以偵測和進行故障診斷。

執行下列步驟，以防止ESD損壞：

• 使用妥善接地的有線ESD腕帶。無線防靜電腕帶無法提供充足的保護。在處理零件之前觸碰機箱並無法確保零件足以免於ESD造成的損壞，而且會提高對ESD損壞的敏感度。
  請在防靜電區域處理所有靜電敏感元件。請盡可能使用防靜電地板墊和工作台墊。
  -打開靜電敏感元件的運送紙箱時，除非您已準備要安裝元件，否則請勿先將元件從防靜電包裝材料中取出。拆封防靜電包裝前，請使用防靜電腕帶來導去您身上的靜電。
• 運送靜電敏感元件前，請將它放在防靜電的容器或包裝內。

ESD 現場維修套件

未受監控的現場維修套件是最常使用的維修套件。每個現場維修套件都包含三個主要元件：防靜電墊、腕帶及搭接線。

警示：請務必讓ESD敏感裝置遠離作為絕緣體使用且高度充電的內部組件，例如塑膠散熱片外殼。

工作環境

請先評估客戶所在地點的情況，再開始設置ESD現場維修套件。例如，伺服器環境中的套件部署方式，會與桌上型電腦或筆記型電腦環境不同。伺服器通常安裝在資料中心內部的機架中；桌上型電腦或筆記型電腦則通常放置在辦公桌或小隔間內。請務必尋找寬敞平坦的工作區域，除了未堆積雜物，且空間足以設置ESD套件之外，還要有額外空間能夠容納要維修的電腦類型。工作區也不可放置可能會導致ESD事件的絕緣體。在工作區域中，一律必須先將聚苯乙烯泡沫塑料和其他塑膠等絕緣體移至距離敏感零件至少30公分或12英寸處，再實際處理任何硬體元件。

ESD包装

所有ESD敏感装置都必须以防靜電包裝收送。建議使用含金屬材質的靜電遮蔽袋。但在退還損壞的零件時，應一律使用包裝新零件所用的相同ESD袋和包裝。ESD袋應摺疊並黏緊，而且必須使用原始外箱中用來包裝新零件的所有相同發泡包裝材料。您只能在有ESD保護的工作表面上從包裝取出ESD敏感裝置，而且零件絕對不能放置在ESD袋的上方，因為只有袋子內部才有遮蔽效力。請一律將零件放在手中、ESD墊上、電腦中，或是防靜電袋內部。

ESD 現場服務工具包的元件

ESD 現場服務工具包的元件包括：

• 防靜電墊 - 防靜電墊會消除靜電，且可讓您在維修程序期間將零件置於其上。使用防靜電墊時，您的腕帶必須緊貼，且搭接線必須連接至防靜電墊，以及正在處理之電腦上的任何金屬裸面。設置妥當後，即可從ESD袋取出維修零件，並直接放置在防靜電墊上。您可以安心地將ESD敏感物品放在手中、防靜電墊上、電腦中或ESD袋子裡面。
• 腕帶和搭接線 - 如果不需要使用 ESD 垫，或是已經將 ESD 垫連接至防靜電墊以保護暫時放置在墊子上的硬體時，腕帶和搭接線就可直接連接您的手腕和硬體上的裸金屬。腕帶和搭接線在您的皮膚、ESD 垫及硬體之間的實體連接，都稱為搭接。現場服務工具包只能搭配腕帶、防靜電墊及搭接線使用。切勿使用無線腕帶。請務必留意，腕帶的內部電線有可能因正常穿戴磨損而損壞，必須以腕帶測試儀定期檢查，以避免不愼發生 ESD 硬體損壞。建議每週至少測試腕帶和搭接線一次。
• ESD腕帶測試儀 - ESD腕帶內部的電線容易因使用久了而損壞。使用未受監控的套件時，最佳作法是在每次維修通話之前定期測試腕帶，並且每週至少測試一次。使用腕帶測試儀是執行此測試的最佳方法。如果您沒有自己的腕帶測試儀，請洽詢當地辦公室以瞭解他們是否能夠提供。若要執行測試，請在您的手腕繫好腕帶後，將腕帶的搭接線插入測試儀中，然後按下按鈕進行測試。如果測試成功，綠色LED燈就會亮起；如果測試失敗，則會亮起紅色LED燈，並發出警示聲。
  註：建議在維修 Dell 產品時，都使用傳統的有線 ESD 接地腕帶和防靜電保護墊。此外，維修電腦時，務必讓敏感零件遠離所有絕緣體零件，且在運送敏感元件時應使用防靜電袋。

運送敏感元件

運送ESD敏感元件(例如更換零件或退還零件給Dell)時，重要的是，將這些零件放在防靜電包裝中以安全運送。

吊裝設備

吊裝重型設備時請遵守以下原則：

警示：請勿抬起超過22.6公斤(50磅)的設備。請務必尋求額外資源協助或使用機械吊裝裝置。

1.找到穩固平衡的立足點。將雙腳保持分開作為穩固基礎，且腳趾朝外。
2. 收緊腹肌。當您抬起設備時，腹部肌肉會支撐脊椎，抵消負載力。
3.抬起您的腿，而不是您的背部。
4.盡量讓負載靠近自己。負載越靠近您的脊椎，其施加在背部的力量就越小。
5.抬起或放下設備時，請將背挺直。請勿將身體的重量加到負載上。避免扭轉身體和背部。
6. 依照相同的技巧，反向操作將負載放下。

拆裝電腦內部元件之後

關於此工作

警示：電腦內部如有遺留任何螺絲可能會造成嚴重電腦受損。

步骤

1. 裝回所有螺絲，確定沒有任何遺漏的螺絲留在電腦內。
2. 先連接您卸下的所有外接式裝置、週邊設備或線·然後再使用電腦。
3. 先装回您卸下的所有媒體卡、光碟或任何其他零件，然後再使用電腦。
4. 將電腦和所有連接裝置連接至電源插座。
   5.開啟您的電腦。

BitLocker

警示：如果在更新BIOS之前未暫停BitLocker，下次重新開機電腦時則無法識別Bitlocker金鑰。接著系統會提示您輸入復原金鑰以繼續進行，並會在每次重新開機時顯示提示，要求提供復原金鑰。如果不知道復原金鑰，可能會導致資料遺失或作業系統重新安裝。如需此主題的詳細資訊，請參閱知識庫文章：在啟用BitLocker的Dell系統上更新BIOS。

安裝下列元件會觸發 BitLocker：

硬碟或固態硬碟
主機板

2

卸下和安装元件

(1) 註: 根據您所訂購的組態而定, 本文件中的圖片可能和您的電腦不同。

建議的工具

本文件中的程序可能需要以下工具：

-0號十字螺絲起子
-1號十字螺絲起子
T20梅花螺丝起子
- 塑膠分殼器

螺絲清單

註：卸下元件的螺絲時，建議您記下螺絲類型、螺絲數量，然後將這些螺絲置於螺絲收納盒中。這是為了在裝回元件時，能確實還原正確的螺絲數量和螺絲類型。
① 註: 部分電腦具有磁性表面。裝回元件時,請確定螺絲並未附著在這類表面上。
① 註：視您訂購的組態而定，螺絲顏色可能會有所不同。

表 1. 螺絲清單

元件 螺絲類型 數量 螺絲圖片
前I/O托架 線固 1
前風扇 M3x5 1
後風扇 #6-32 2
固態硬碟 1M2x3.5 1
固態硬碟 2M2x3.5 1
散熱片 線固螺絲:梅花 T30 4
硬碟風扇組件 M3x5 2
底部氣流護罩 M3x5 2

表 1. 螺絲清單 (續)

元件 螺絲類型 數量 螺絲圖片
內部硬碟固定框架 #6-32 5
固態硬碟散熱片 線固 4
入侵偵測開關 M31
固態硬碟散熱片 線固 4
電源供應器 #6-32 6
穩壓器散熱片 (位置 2) 線固 2

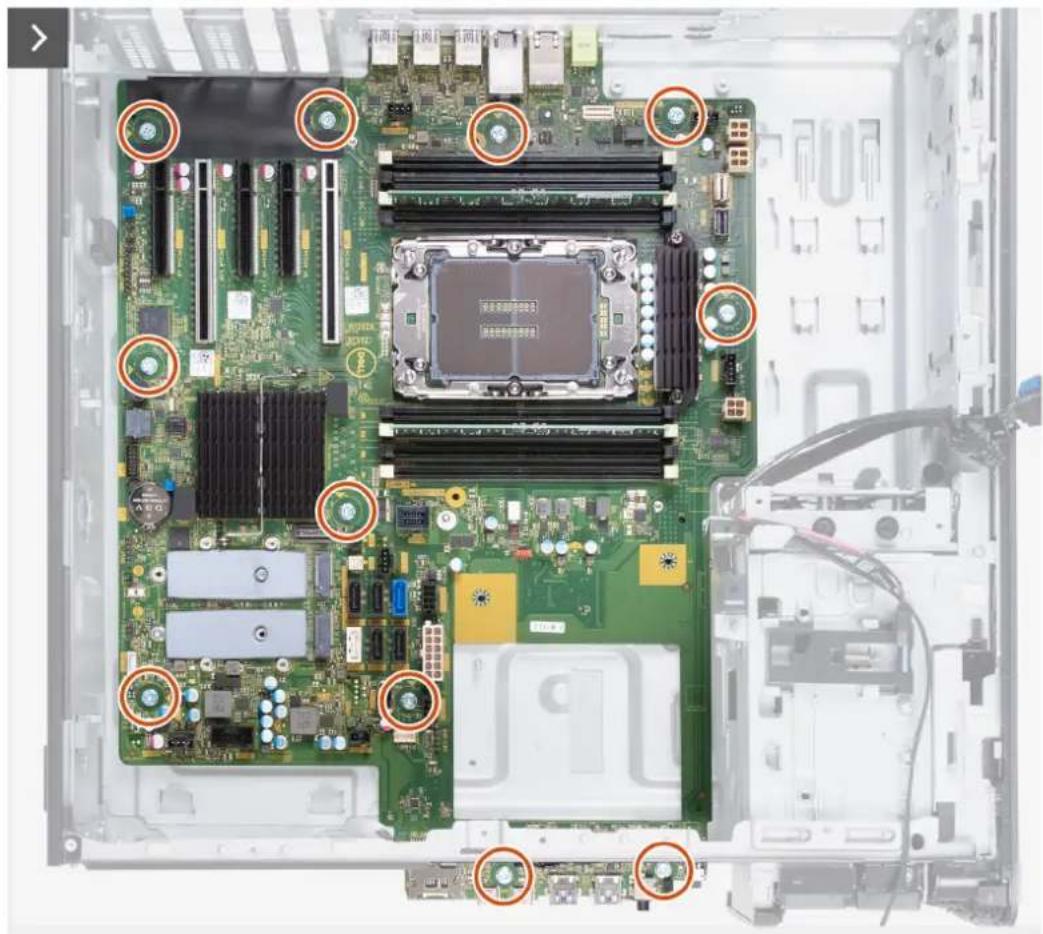

主機板 #6-32 11

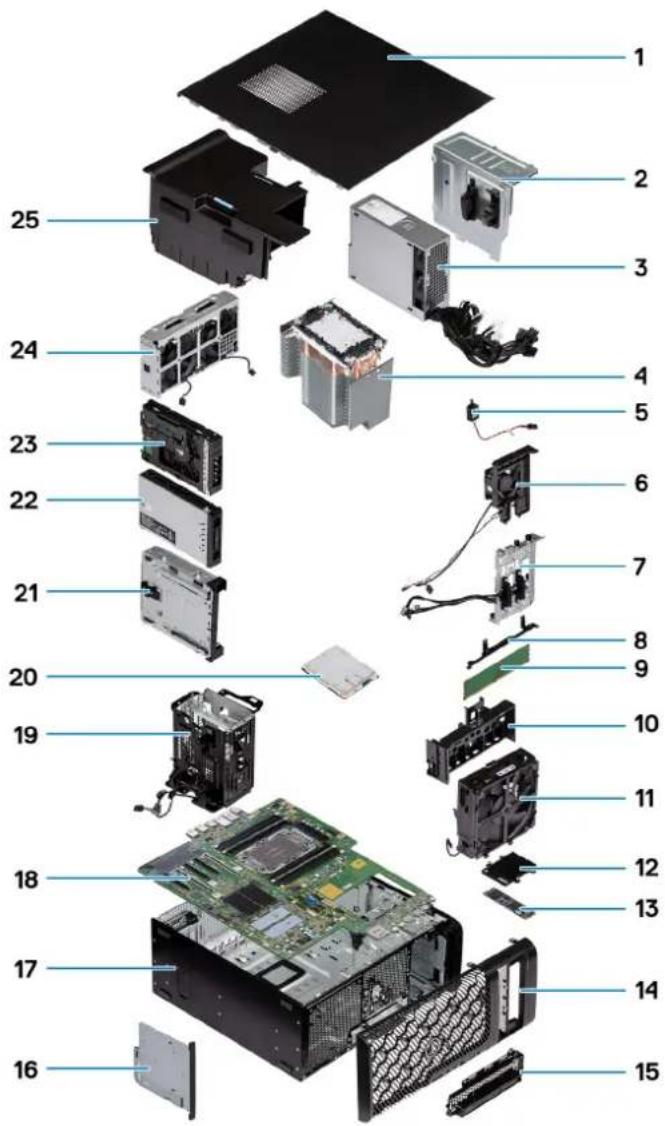

Precision 5860 Tower 的主要元件

下圖顯示 Precision 5860 Tower 的主要元件。

1.側蓋 2.電源供應器護蓋
3.電源供應器 4.散熱片
5.入侵偵測開關 6.硬碟風扇組件
7. 储存装置凹槽連接器 8. 主機板支撐托架
9.記憶體模組 10.PCle卡座
11. 前風扇組件 12. 固態硬碟散熱片
13.M.2固態硬碟 14.前蓋
15. 前 I/O 托架 16. 薄型光碟機
17. 機箱 18. 主機板
19.内部硬碟固定框架 20.處理器
21. 光碟機凹槽 22.M.2外接式固態硬碟組件
23.外接式硬碟組件 24.後風扇組件
25. 氣流護罩

註：Dell提供所購買之原始系統組態的元件清單及其零件編號。這些零件是依據客戶購買的保固涵蓋範圍提供。請連絡您的 Dell銷售代表，以取得購買選項。

側蓋

卸下側蓋

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。

① 註: 確定您已從安全繡線插槽卸下安全繡線 (若適用)。

關於此工作

下圖顯示側蓋的位置，並以圖示解釋卸除程序。

步骤

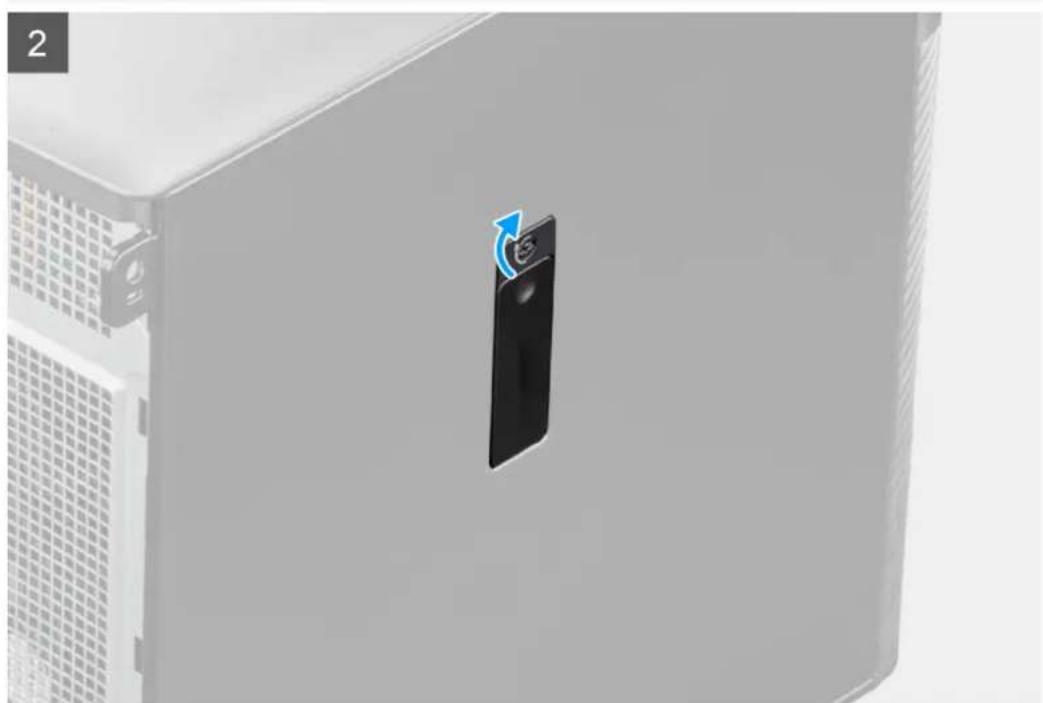

1. 拉動釋放門鎖，以從電腦鬆開側蓋。

註:如果側面板門鎖已設定至鎖定位置,請使用十字螺絲起子將側面板門鎖轉至解除鎖定位置。

1. 推動門鎖，從電腦鬆開側蓋。

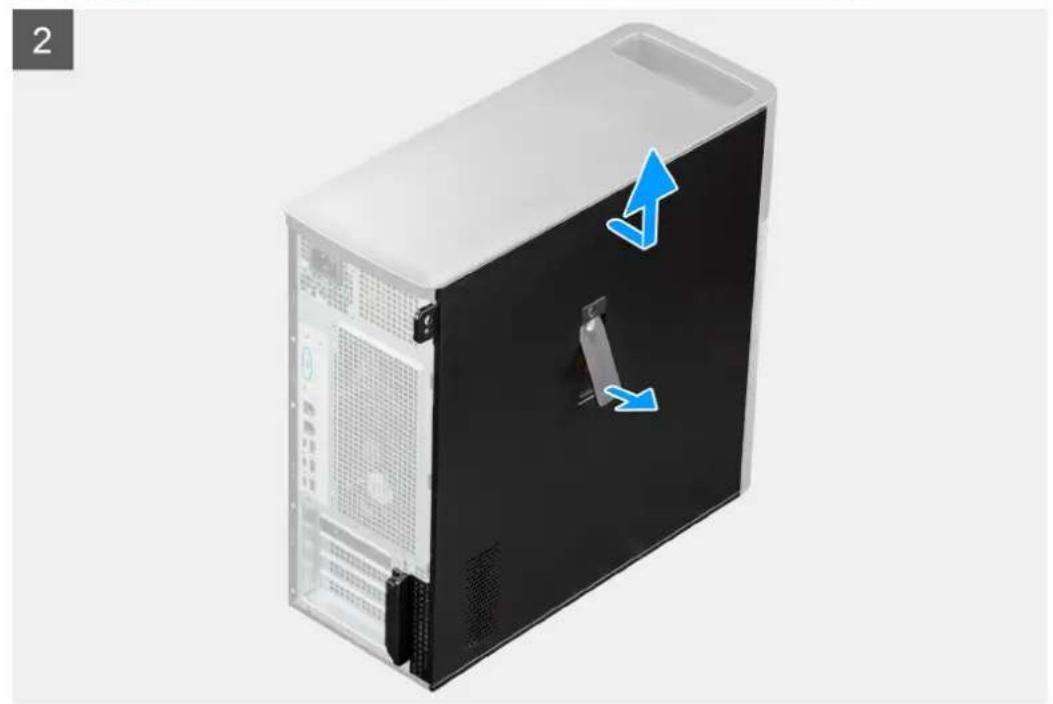

2. 將側蓋打開至某個角度，然後將側蓋從機箱抬起取下。

安装側蓋

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示側蓋的位置，並以圖示解釋安裝程序。

步驟

1. 將側蓋上的彈片對準機箱上的插槽。

2. 將側蓋後方朝電腦側面推動以固定。

註：釋放門銷會自動將側蓋鎖定至電腦。

註: 若要將側面板門鎖設定至鎖定位置,請使用十字螺絲起子將側面板門鎖轉至鎖定位置。

後續步驟

1.按照拆装電腦內部元件之後中的程序操作。

前蓋

卸下前框

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。

關於此工作

下圖顯示前框的位置，並以圖示解釋卸除程序。

步骤

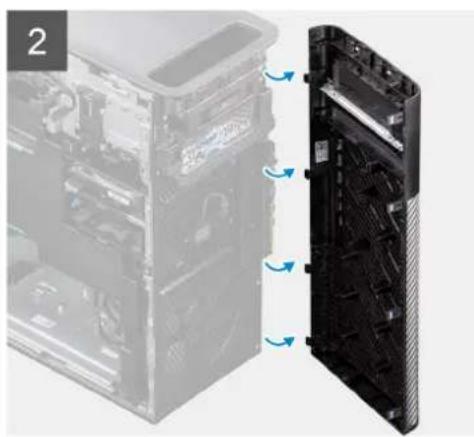

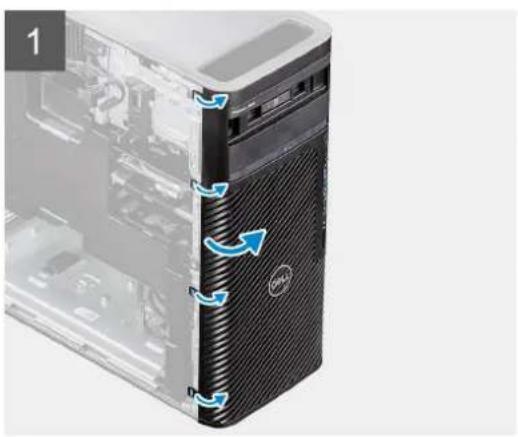

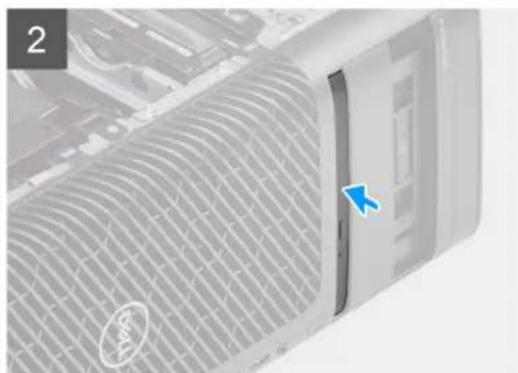

1. 摄起固定彈片，從電腦鬆開前框。

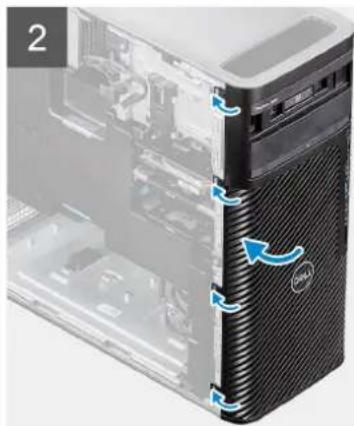

   2.稍微拉動前蓋並輕輕旋轉，從機箱的插槽鬆開前蓋上的其他彈片。
2. 從電腦上卸下前蓋。

安装前框

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示前蓋的位置，並以圖示解釋安裝程序。

步骤

1. 説整前框的位置，將前框上的彈片固定架對準機箱上的插槽。
2. 按下前盖直到所有弹片卡至定位。

後續步驟

1. 安装侧盖。
   2.按照拆装電腦內部元件之後中的程序操作。

I/O托架

卸下前 I/O 托架

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下前盖。

關於此工作

下圖顯示前 I/O 托架的位置，並以圖示解釋卸除程序。

步骤

1. 頁開前 I/O 托架上的指旋螺絲，然後將其旋開，直到可自由移動前 I/O 托架。
2. 將前 I/O 托架的頂部打開，將其從機箱上的插槽鬆開。
3. 從電腦卸下前 I/O 托架。

安装前I/O托架

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示前 I/O 托架的位置，並以圖示解釋安裝程序。

步骤

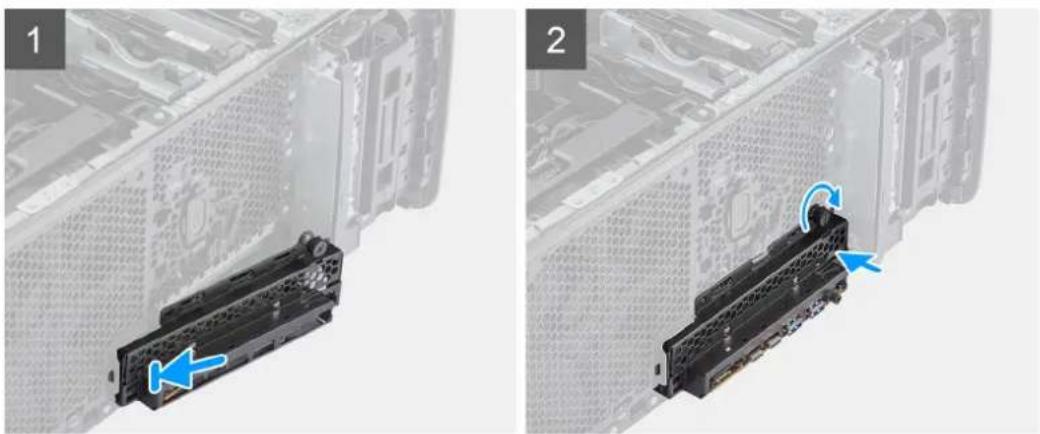

1. 説整前 I/O 托架的位置，將托架上的彈片對準機箱上的插槽。
2. 推入並鎖緊指旋螺絲，將前 I/O 托架固定至機箱。

後續步驟

1. 安装前盖。
2. 安裝側蓋。
   3.按照拆装電腦內部元件之後中的程序操作。

外接式储存FlexBay（硬碟）

卸下硬碟組件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。

關於此工作

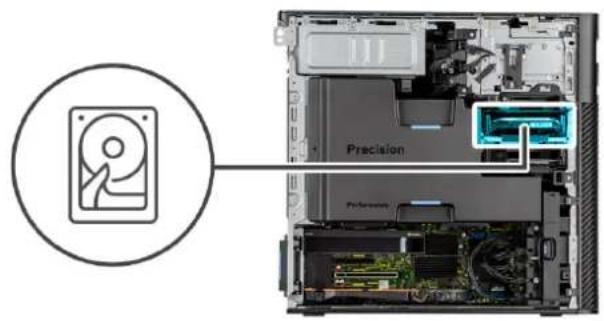

下圖顯示硬碟組件的位置，並以圖示解釋卸除程序。

步骤

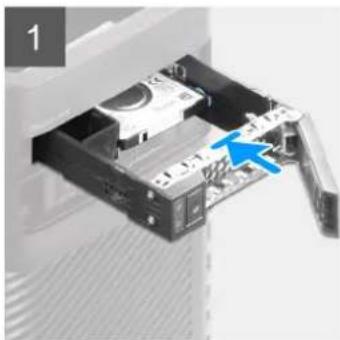

1. 按下外接式 FlexBay 托架上的釋放按鈕以打開釋放門鎖。
   2.握住釋放門鎖，然後從外接式FlexBay插槽抽出硬碟組件。

安装硬碟組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示硬碟組件的位置，並以圖示解釋安裝程序。

步骤

1. 將硬碟組件推入外接式FlexBay插槽。
   2.壓下釋放門鎖，將硬碟組件固定到位。

後續步驟

1.按照拆装電腦內部元件之後中的程序操作。

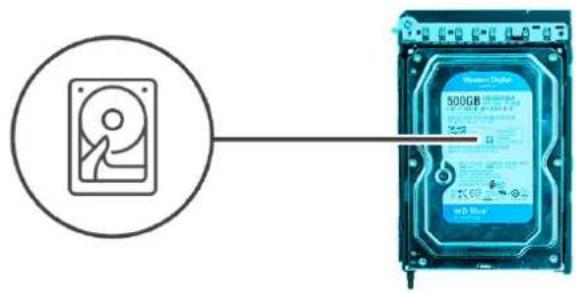

從硬碟組件卸下3.5吋硬碟

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下硬碟組件。

關於此工作

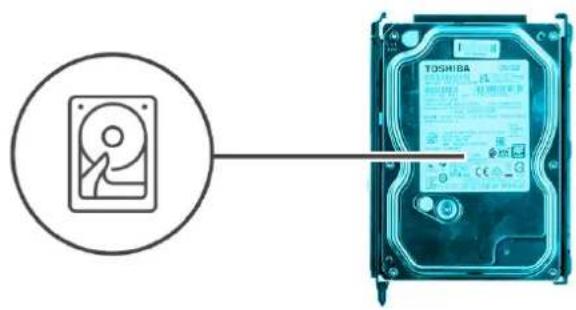

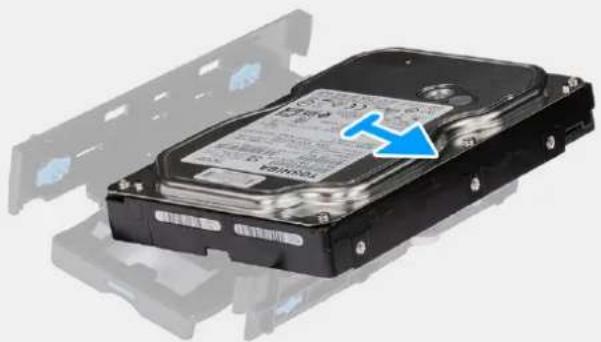

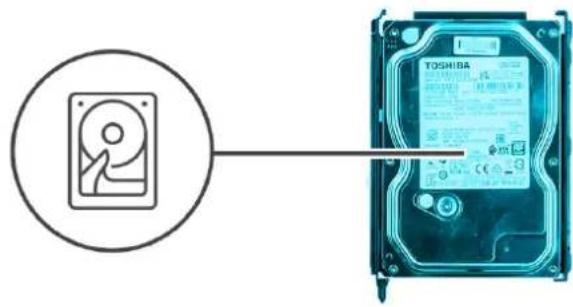

下圖顯示硬碟組件中之3.5吋硬碟的位置，並以圖示解釋卸除程序。

1

2

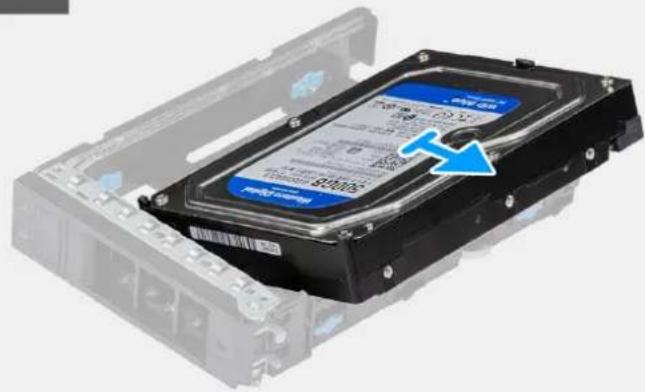

步骤

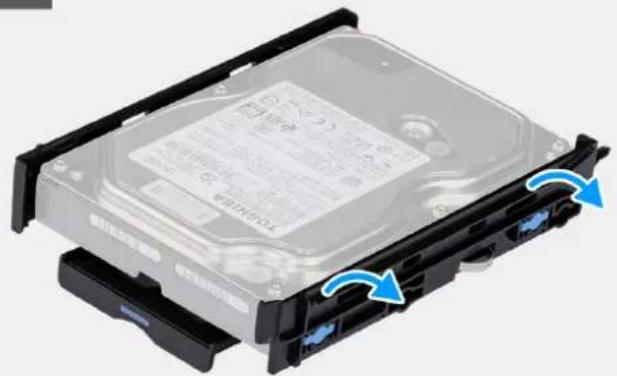

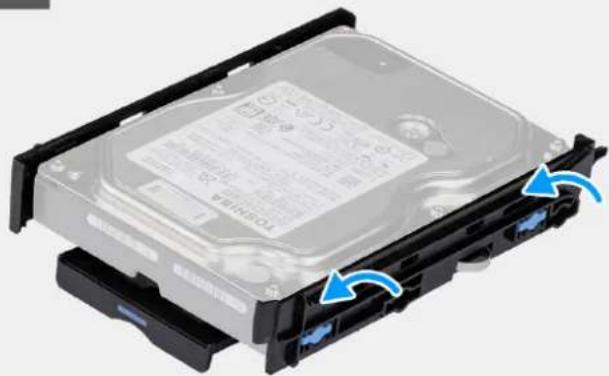

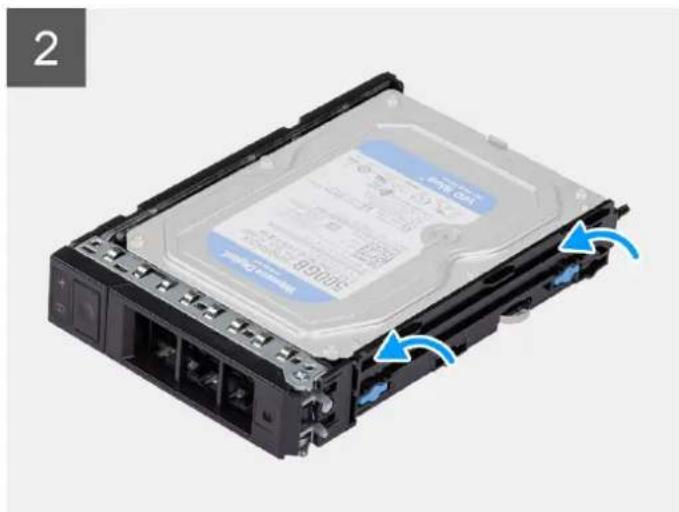

1.撬起外接式硬碟托架的側邊，以從硬碟上的插槽鬆開托架上的插腳。
2. 將硬碟從外接式硬碟托架提起取出。

透過硬碟組件安裝3.5吋硬碟

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示硬碟組件中之3.5吋硬碟的位置，並以圖示解釋安裝程序。

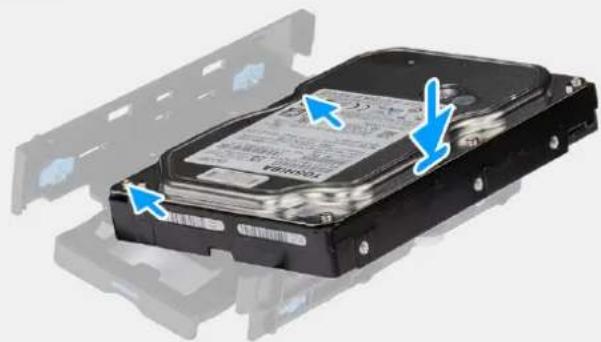

步骤

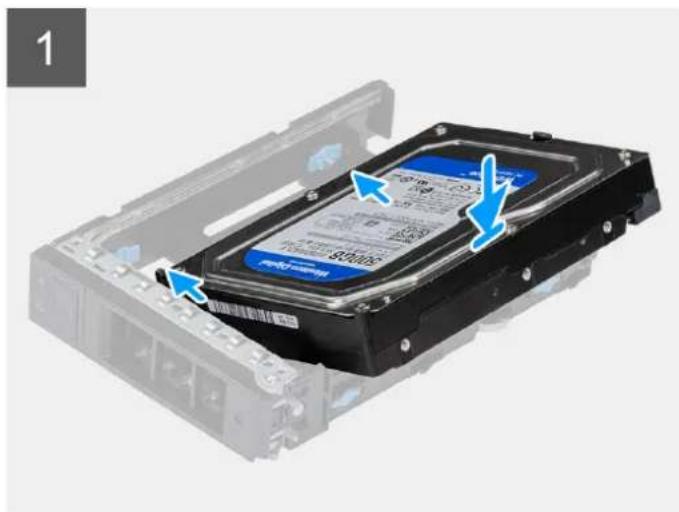

1. 將硬碟裝入外接式硬碟托架，然後將托架上的插腳對準硬碟上的插槽。
2. 將硬碟卡入外接式硬碟托架。

後續步驟

1. 安裝硬碟組件。
2. 按照拆装電腦內部元件之後中的程序操作。

從硬碟組件卸下2.5吋硬碟

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下硬碟組件。

關於此工作

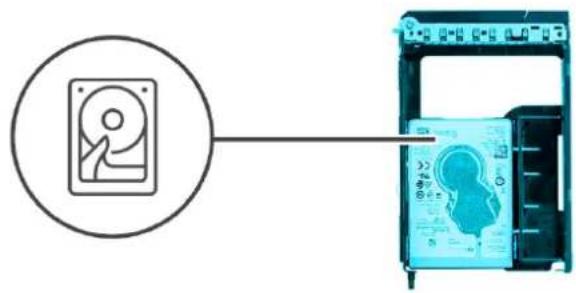

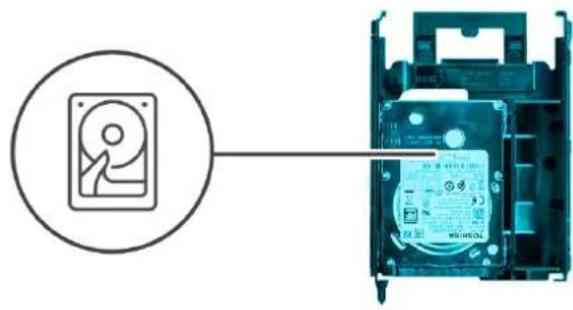

下圖顯示硬碟組件中之2.5吋硬碟的位置，並以圖示解釋卸除程序。

1

2

步骤

1.撬起外接式硬碟托架的側邊，以從硬碟上的插槽開托架上的插腳。
2. 將硬碟從外接式硬碟托架提起取出。

透過硬碟組件安裝2.5吋硬碟

事前準備作業

如果要更換元件·請先卸下現有元件·再開始執行安裝程序。

關於此工作

下圖顯示硬碟組件中之2.5吋硬碟的位置，並以圖示解釋安裝程序。

1

2

步骤

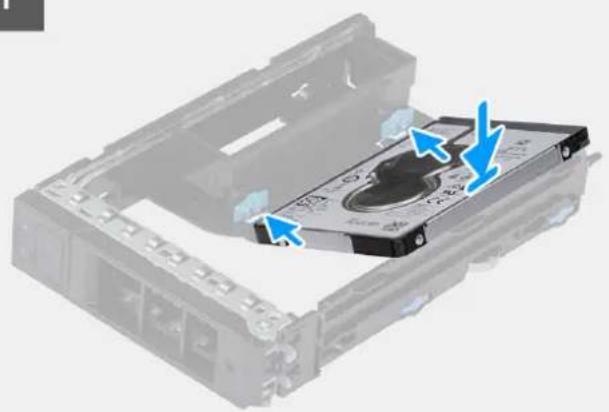

1. (1) 註: 2.5 时硬碟應安裝在具有轉接器的硬碟組件中, 以容納 2.5 时硬碟。

將硬碟裝入外接式硬碟托架，然後將托架上的插腳對準硬碟上的插槽。

1. 將硬碟卡入外接式硬碟托架。

後續步驟

1. 安裝硬碟組件。
2. 按照拆装電腦內部元件之後中的程序操作。

外接式储存FlexBay（固態硬碟）

卸下外接式固態硬碟組件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。

關於此工作

下圖顯示外接式固態硬碟組件的位置，並以圖示解釋卸除程序。

步骤

1. 按下外接式FlexBay托架上的釋放按鈕以打開釋放門鎖。
   2.握住釋放門鎖，然後從外接式FlexBay插槽抽出固態硬碟組件。

卸下外接式 M.2 2230 固態硬碟

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。

關於此工作

下圖顯示外接式M.22230固態硬碟的位置，並以圖示解釋卸除程序。

1x
M3x6

2x

M3x3

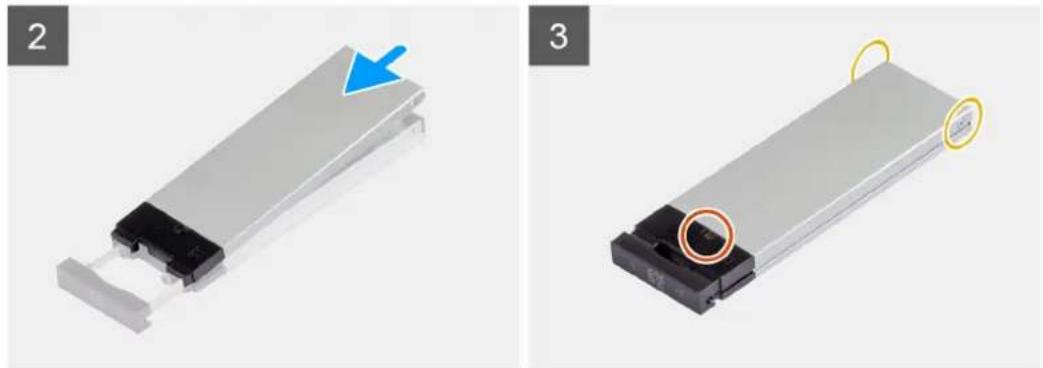

步骤

1. 從固態硬碟組件卸下單顆（M3x6）螺絲和兩顆（M3x3）螺絲。
2. 將護蓋從固態硬碟組件扳起取下。
3. 將固態硬碟座從固態硬碟組件抽出。
4. 將固態硬碟從固態硬碟組件抽出。

安装外接式M.22230固態硬碟

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示外接式M.22230固態硬碟的位置，並以圖示解釋安装程序。

1x
M3x6

2x

M3x3

步骤

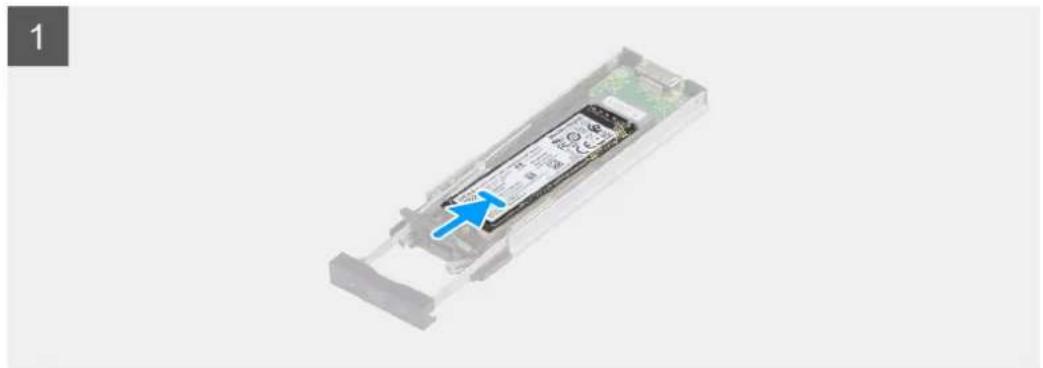

1.將固態硬碟上的凹槽對準固態硬碟連接器上的彈片。
2. 將固態硬碟以45度角插入固態硬碟組件上的插槽。
3.將固態硬碟托架對準置於固態硬碟組件上。
4. 將護蓋置於固態硬碟組件上。
5. 安裝單類(M3x6)螺絲和兩類(M3x3)螺絲，將護蓋固定至固態硬碟組件。

後續步驟

1. 按照拆装電腦內部元件之後中的程序操作。

卸下外接式 M.2 2280 固態硬碟

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。

關於此工作

下圖顯示外接式M.22280固態硬碟的位置，並以圖示解釋卸除程序。

1x
M3x6

2x

M3x3

步骤

1. 從固態硬碟組件卸下單顆（M3x6）螺絲和兩顆（M3x3）螺絲。
2. 將護蓋從固態硬碟組件扳起取下。
3. 將固態硬碟從固態硬碟組件抽出。

安装外接式 M.2 2280 固態硬碟

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示外接式M.22280固態硬碟的位置，並以圖示解釋安裝程序。

1x
M3x6

2x

M3x3

步骤

1.將固態硬碟上的凹槽對準固態硬碟連接器上的彈片。
2. 將固態硬碟以45度角插入固態硬碟組件上的插槽。
3.將護蓋置於固態硬碟組件上。
4. 安裝單類(M3x6)螺絲和兩類(M3x3)螺絲將護蓋固定至固態硬碟組件。

後續步驟

1.按照拆装電腦內部元件之後中的程序操作。

安装外接式固態硬碟組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示外接式固態硬碟組件的位置，並以圓示解釋安裝程序。

步骤

1. 將固態硬碟組件推入外接式FlexBay插槽。
2. 按壓關閉釋放門鎖，將固態硬碟組件固定到位。

後續步驟

1.按照拆装電腦內部元件之後中的程序操作。

薄型光碟機

卸下薄型光碟機

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。

關於此工作

下圖顯示薄型光碟機的位置，並以圖示解釋卸除程序。

步骤

1. 推動薄型光碟機門鎖，將其從FlexBay鬆開。
2. 將薄型光碟機從FlexBay上的插槽推出卸下。

安装薄型光碟機

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示薄型光碟機的位置·並以圖示解釋安裝程序。

步骤

1. 將薄型光碟機插入FlexBay上的插槽。
2. 將薄型光碟機推入，直到卡入定位。

後續步驟

1. 安装侧盖。
2. 按照拆装電腦內部元件之後中的程序操作。

頂蓋

安装頂蓋

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖以圖示解釋頂蓋安裝程序。

圖1.安裝頂蓋

步骤

1. 將頂蓋上的螺絲孔對準機箱上的螺絲孔。
2. 裝回兩顆 (M3 × 5) 螺絲，將頂蓋固定至機箱。

後續步驟

1. 安装左侧盖。
2. 按照拆装電腦內部元件之後中的程序操作。

卸下頂蓋

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下左蓋。

關於此工作

下圖以圖示解釋頂蓋卸除程序。

2x M3x5

圖2.卸下頂蓋

步骤

1. 卸下將頂蓋固定至機箱的兩顆（M3x5）螺絲。
2. 將頂蓋從機箱抬起，並將其卸下。

氣流護罩

卸下頂部氣流護罩

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。

① 註: 卸下頂部氣流護罩會中斷記憶體風扇模組的連接, 因為記憶體風扇模組內建於頂部氣流護罩中。

關於此工作

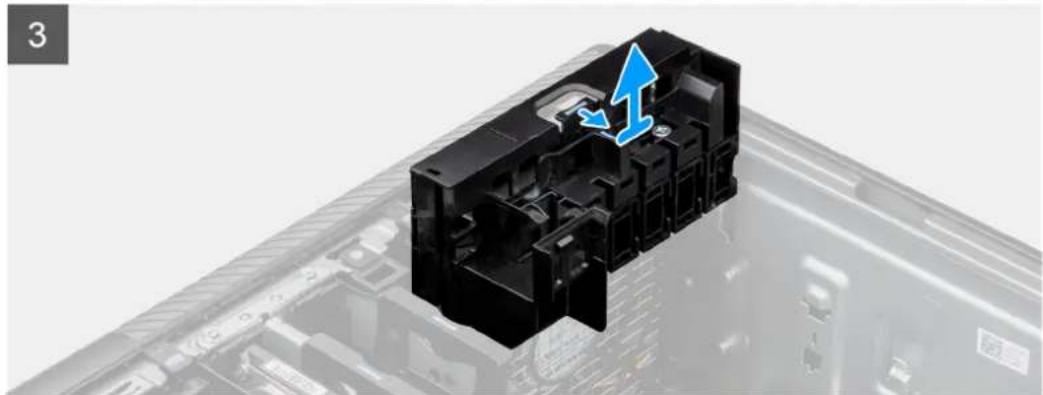

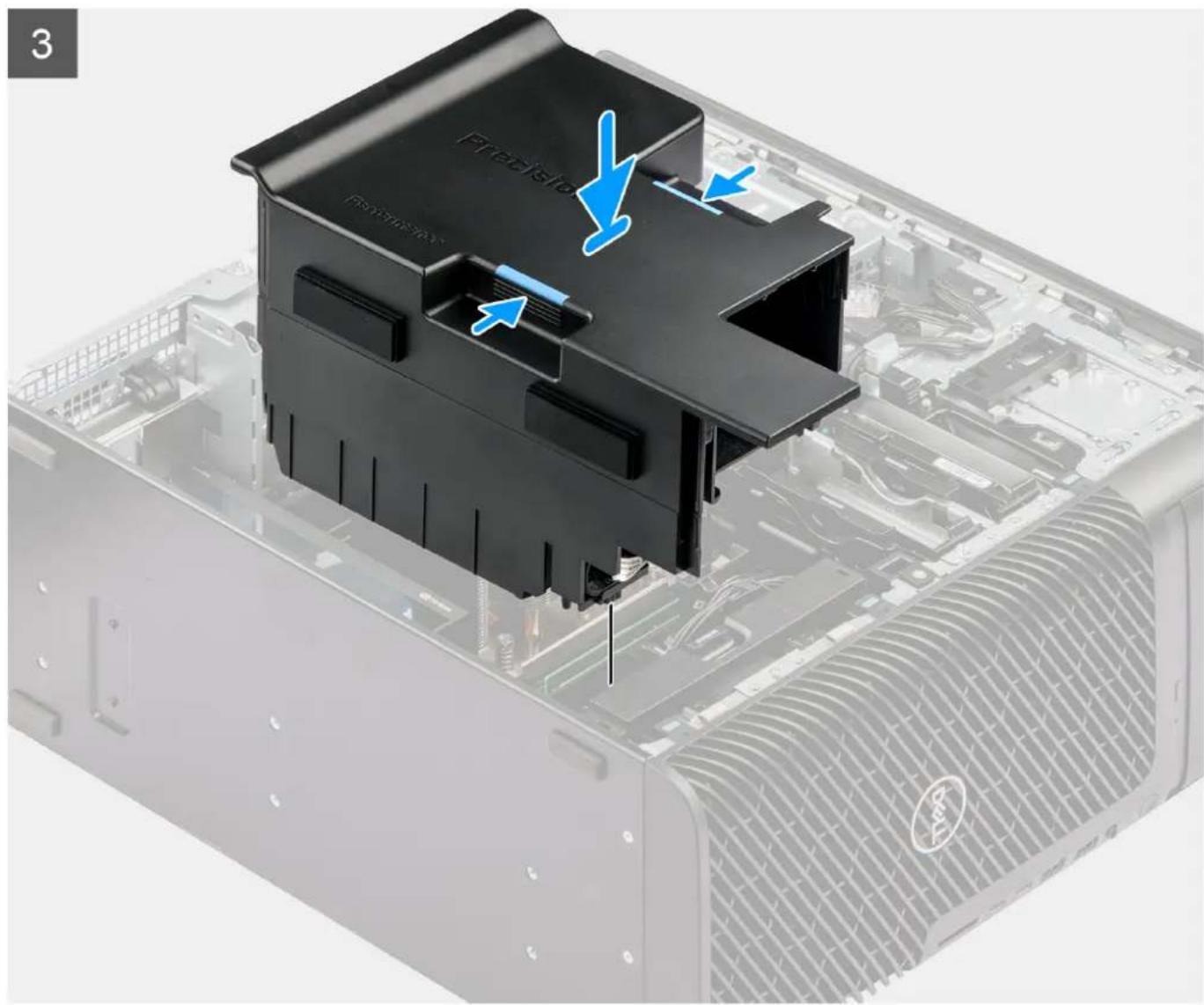

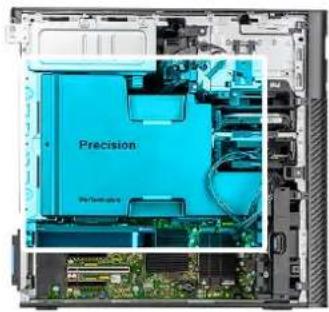

下圖顯示頂部氣流護罩的位置，並以圖示解釋卸除程序。

步驟

1.握住頂部氣流護罩的抓握點。
2. 將頂部氣流護罩從電腦中向上拉出。

安装頂部氣流護罩

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

① 註: 安裝頂部氣流護罩會連接記憶體風扇模組，因為記憶體風扇模組內建於頂部氣流護罩中。

關於此工作

下圖顯示頂部氣流護罩的位置，並以圖示解釋安裝程序。

步骤

1. 將所有纖線穿過前側底部氣流護罩外蓋。

註：-

如果系統顯示錯誤代碼2000-0511，請檢查記憶體風扇，確認是否已正確安裝。記憶體風扇位於氣流護罩中。
如果系統顯示錯誤代碼2000-0712，請確認所有線均已裝入前側底部氣流外蓋，然後再安裝氣流護罩。

2.闋上前側底部氣流護罩外蓋。
3.握住頂部氣流護罩並對準散熱器和主機板·將其裝入插槽。
4.壓下頂部氣流護罩，直到彈片卡入定位。

後續步驟

1. 安装侧盖。
   2.按照拆装電腦內部元件之後中的程序操作。

PCIe 固定座

卸下 PCIe 固定座

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

下圖顯示 PCIe 固定座的位置，並以圖示解釋卸除程序。

步骤

1. 從 PCIe 固定座上的插槽卸下 PCIe 電源線。
2. 將 PCIe 固定座鎖推動至解鎖位置。
3. 將門鎖朝 PCIe 固定座鎖的方向推動，然後將 PCIe 固定座從電腦提起取出。

安装 PCIe 固定座

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示 PCIe 固定座的位置，並以圖示解釋安裝程序。

步骤

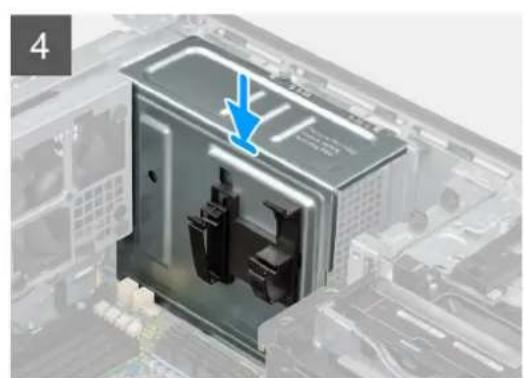

1. 將 PCIe 固定座對準置於前風扇上的插槽。

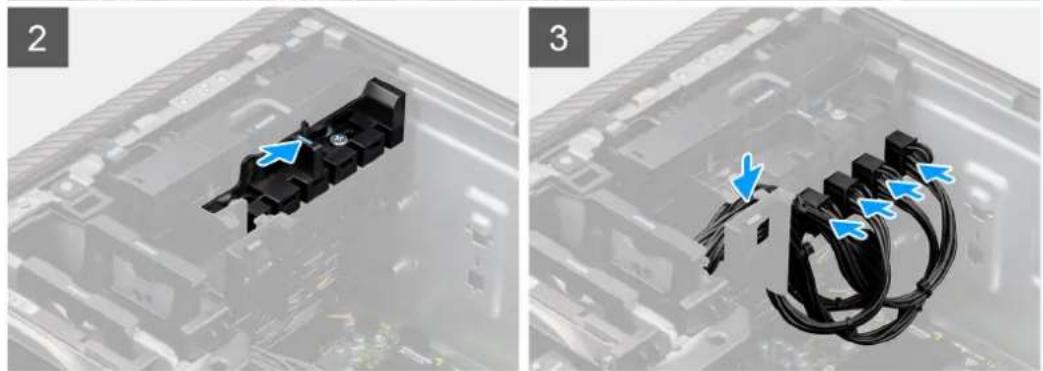

2. 將 PCIe 固定座鎖推入鎖定位置，以將 PCIe 固定座固定至機箱。
3. 將 PCIe 電源線重新連接至 PCIe 固定座上的插槽。

後續步驟

1. 安裝氣流護罩。
2. 安装側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

前風扇

卸下前風扇組件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下PCIe固定座。

關於此工作

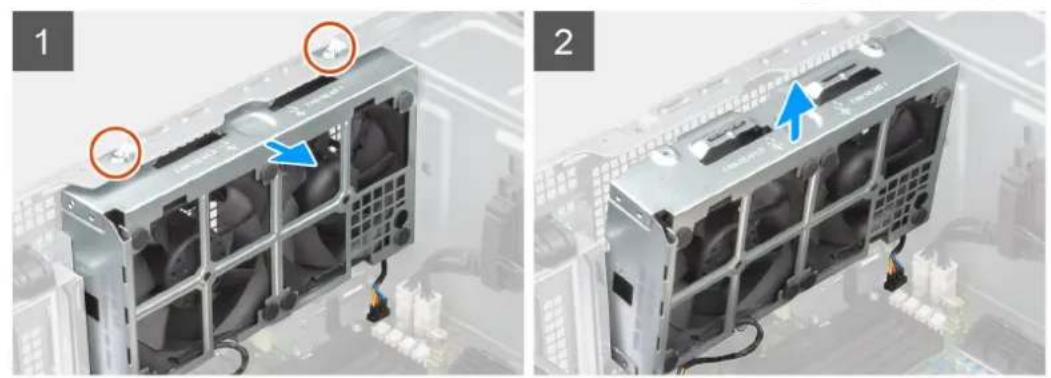

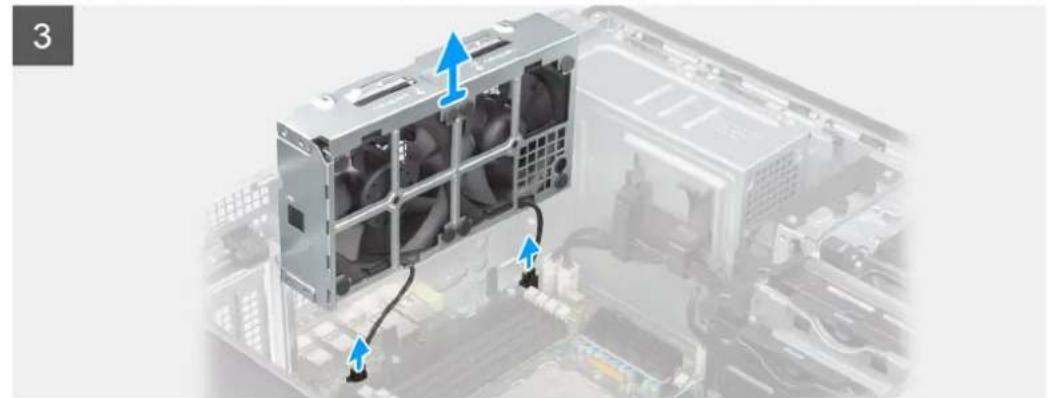

下圖顯示前風扇組件的位置，並以圖示解釋卸除程序。

步骤

1. 從風扇組件卸下單顆（M3x5）螺絲。
2. 從主機板上的連接器拔下風扇綫線。
3. 在機箱中傾斜移動風扇組件。
4. 將風扇組件從電腦提起取出。

卸下前風扇

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下前風扇組件。

關於此工作

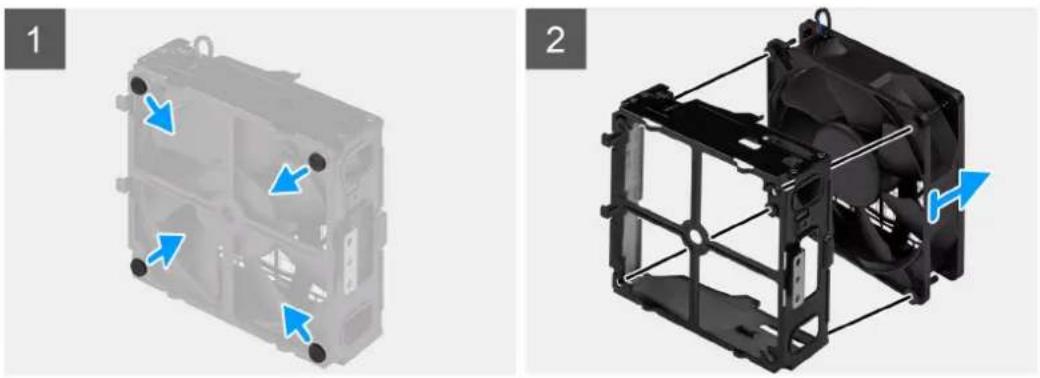

下圖顯示前風扇的位置，並以圖示解釋卸除程序。

步骤

1.找出橡膠扣眼的位置。
2. 輕拉橡膠扣眼，將風扇從風扇固定框架鬆開。
3. 從風扇固定框架卸下風扇。

安装前風扇

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示前風扇的位置，並以圖示解釋安装程序。

步骤

1. 將橡膠扣眼插入風扇固定框架。
2. 將風扇上的插槽對準風扇固定框架上的橡膠扣眼。
3. 將橡膠扣眼穿過風扇上的插槽，然後拉動橡膠扣眼，直到風扇卡至定位。

後續步驟

1. 安裝前風扇組件。
2. 按照拆装電腦內部元件之後中的程序操作。

安装前風扇組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示前風扇組件的位置，並以圖示解釋安裝程序。

1x M3x5

步驟

1. 將風扇組件上的彈片對準機箱上的插槽。
2. 將風扇組件傾斜插入機箱中的插槽。
3. 安裝單顆 (M3 × 5) 螺絲·將風扇組件固定至機箱。
4. 將風扇綫線連接至主機板上的連接器。

後續步驟

1. 安装PCIe固定座。
2. 安裝側蓋。
   3.按照拆装電腦內部元件之後中的程序操作。

3.5 时硬碟組件

卸下3.5吋硬碟組件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。

關於此工作

下圖顯示3.5时硬碟組件的位置，並以圖示解釋卸除程序。

步骤

1.壓下固定彈片·將硬碟組件從機箱鬆開。
2. 從硬碟托架抽出硬碟組件。

卸下3.5吋硬碟托架

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下3.5时硬碟組件。

關於此工作

下圖顯示3.5时硬碟托架的位置，並以圖示解釋卸除程序。

1

2

步骤

1. 撬起硬碟托架的側邊，以從硬碟上的插槽鬆開托架上的彈片。
2. 將硬碟從硬碟托架抬起卸下。

安装3.5时硬碟托架

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示3.5吋硬碟托架的位置，並以圖示解釋安裝程序。

1

2

步骤

1. i 註：如果您的硬碟托架已安裝2.5吋磁碟機的轉接器，請先卸下轉接器，再安裝3.5吋磁碟機。

將硬碟裝入硬碟托架，然後將托架上的彈片與硬碟上的插槽對齊。

1. 將硬碟卡入硬碟托架。

後續步驟

1. 安裝3.5吋硬碟組件。
2. 安装側蓋。
   3.按照拆装電腦內部元件之後中的程序操作。

安装3.5吋硬碟組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

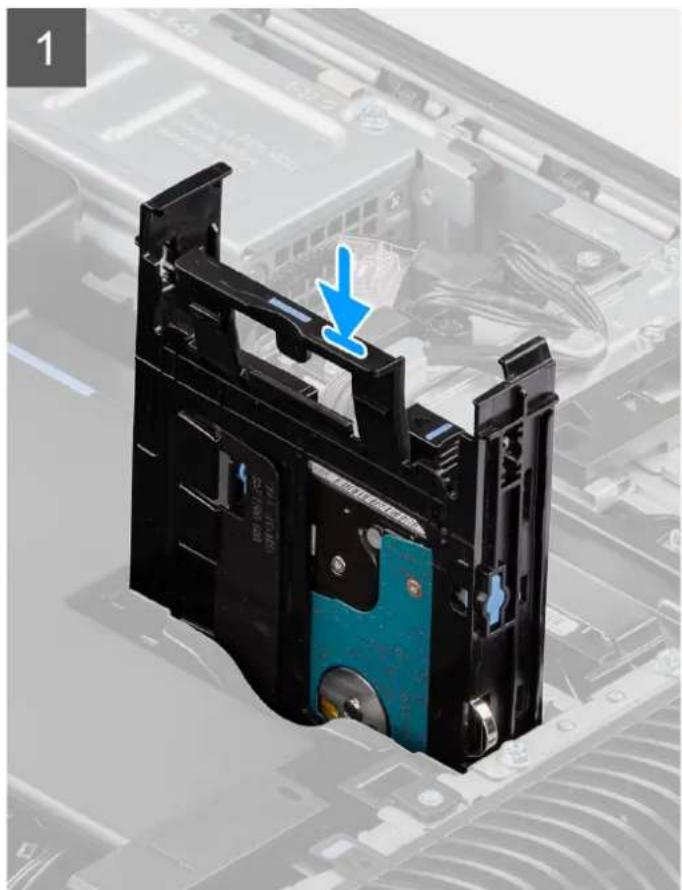

下圖顯示3.5吋硬碟組件的位置，並以圖示解釋安裝程序。

步骤

將3.5吋硬碟組件推入硬碟托架上的插槽。

註: 將硬碟組件推入插槽, 直到您聽到「喀哒」聲, 表示組件已鎖至定位。

後續步驟

1. 安装侧盖。
2. 按照拆装電腦內部元件之後中的程序操作。

2.5 时硬碟組件

卸下2.5吋硬碟組件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。

關於此工作

下圖顯示2.5吋硬碟組件的位置，並以圖示解釋卸除程序。

步骤

1.壓下固定彈片·將硬碟組件從機箱鬆開。
2. 從硬碟托架抽出硬碟組件。

卸下2.5时硬碟托架

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下2.5时硬碟組件。

關於此工作

下圖顯示2.5时硬碟托架的位置，並以圖示解釋卸除程序。

步骤

1. 攤起硬碟托架的側邊，以從硬碟上的插槽鬆開托架上的彈片。
2. 將硬碟從硬碟托架抬起卸下。

安装2.5时硬碟托架

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示2.5吋硬碟托架的位置，並以圖示解釋安裝程序。

1

2

步骤

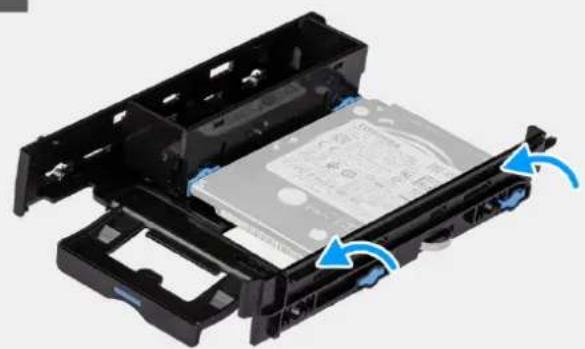

1. 將硬碟裝入硬碟托架，然後將托架上的彈片與硬碟上的插槽對齊。
2. 將硬碟卡入硬碟托架。

後續步驟

1. 安裝2.5时硬碟組件。
2. 安装侧盖。
   3.按照拆装電腦內部元件之後中的程序操作。

安裝2.5吋硬碟組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示2.5时硬碟組件的位置，並以圖示解釋安裝程序。

步骤

將硬碟組件推入硬碟托架上的插槽。

後續步驟

1. 安装侧盖。
2. 按照拆装電腦內部元件之後中的程序操作。

硬碟風扇組件

卸下硬碟風扇組件

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。

1. 卸下侧盖。
2. 卸下氣流護罩。

關於此工作

下圖顯示硬碟風扇組件的位置，並以圖示解釋卸除程序。

2x
M3

步骤

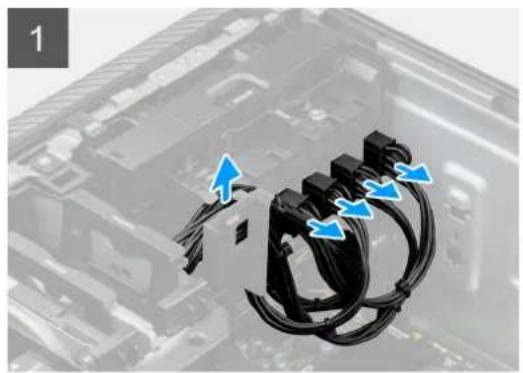

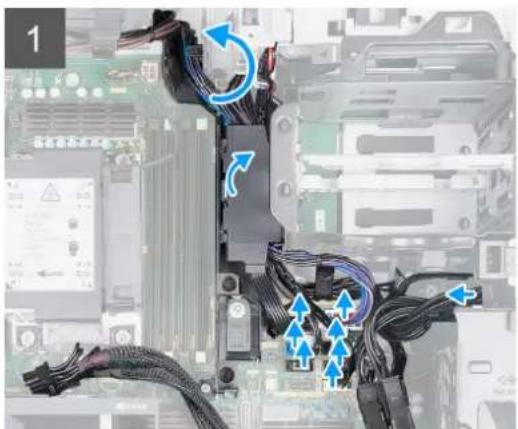

1. 從主機板上的連接器拔下 SATA 電源線、熱感應器線、PCI 線及風扇控制器線。

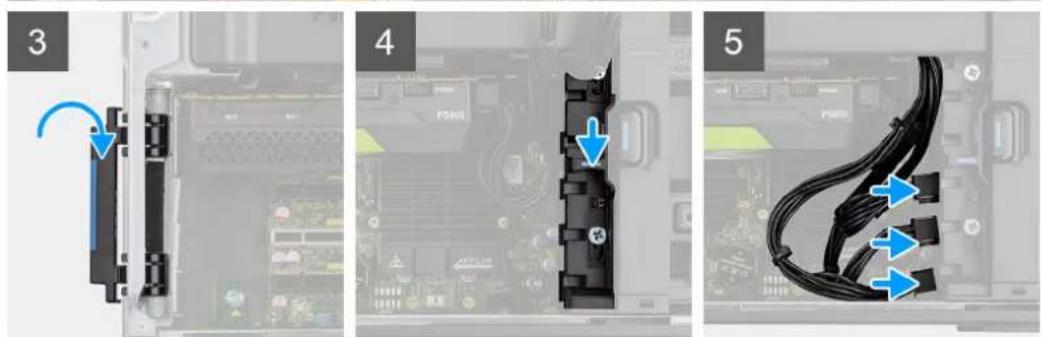

   2.打開底部氣流護罩外蓋，然後卸下佈置在內部的縫線。
   3.從硬碟風扇組件卸下兩顆(M3)螺絲。

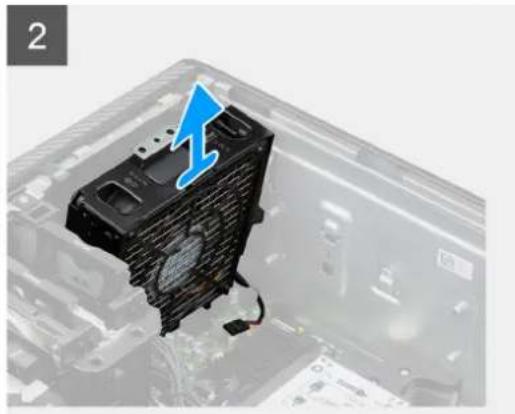

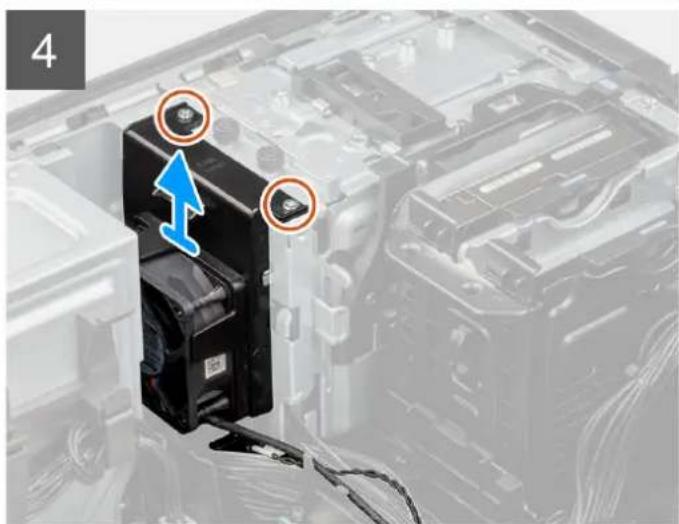

2. 將硬碟風扇組件從電腦提起取出。

安装硬碟風扇組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

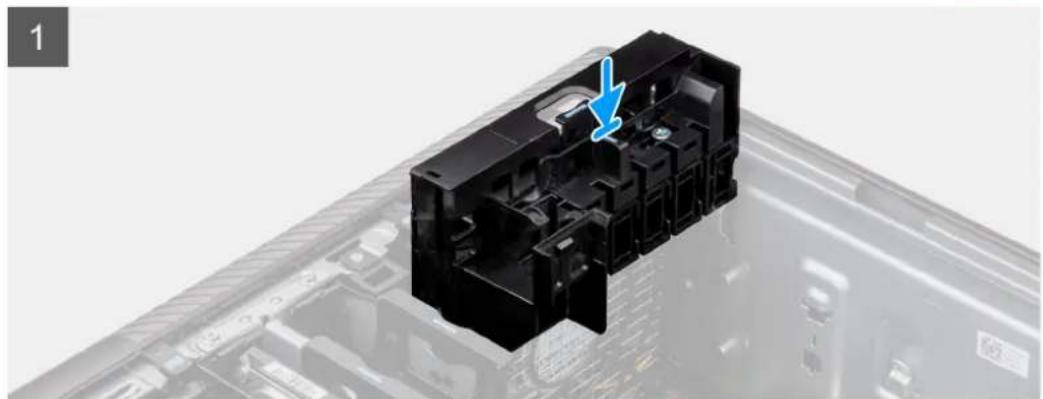

下圖顯示硬碟風扇組件的位置，並以圖示解釋安裝程序。

2x
M3

步骤

1.將硬碟風扇組件上的彈片對準機箱上的插槽。

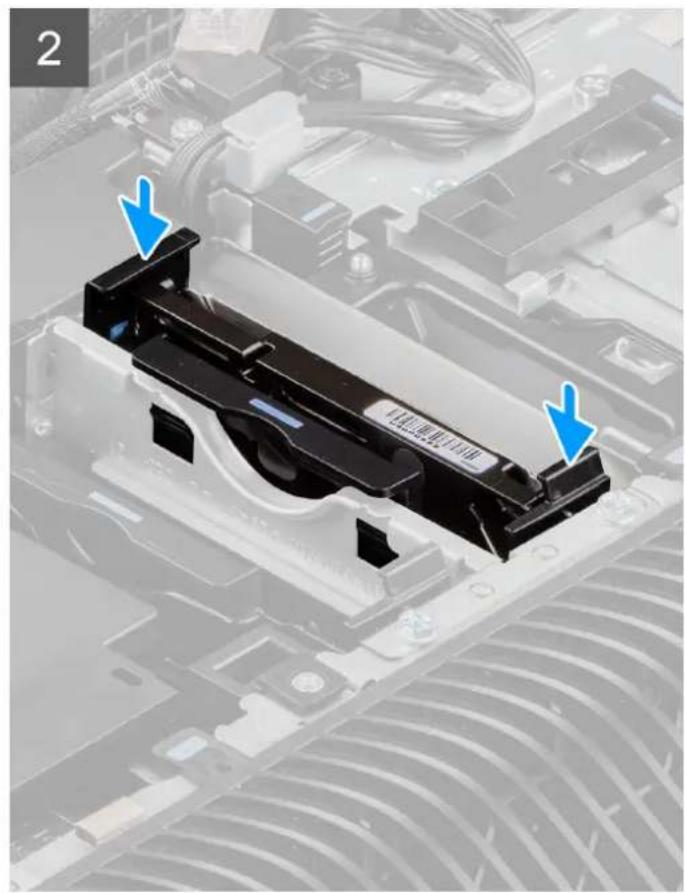

2. 將硬碟風扇組件裝入機箱中的插槽。
3. 安裝兩顆 (M3) 螺絲，將風扇組件固定至機箱。

1. 將 SATA 電源線、熱感應器總線、PCIe 總線及風扇控制器總線穿過底部氣流護罩外蓋。
   5.闊上底部氣流護罩外蓋。
2. 將 SATA 電源線、熱感應器纜線、PCIe 纜線及風扇控制器纜線連接至主機板上的連接器。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

底部氣流護罩

卸下底部氣流護罩

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

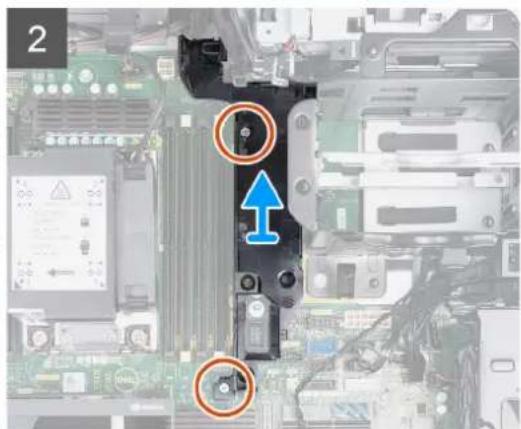

下圖顯示氣流護罩的位置，並以圖示解釋卸除程序。

2x
M3x5

步驟

1.從機箱前側鬆開總線總線。

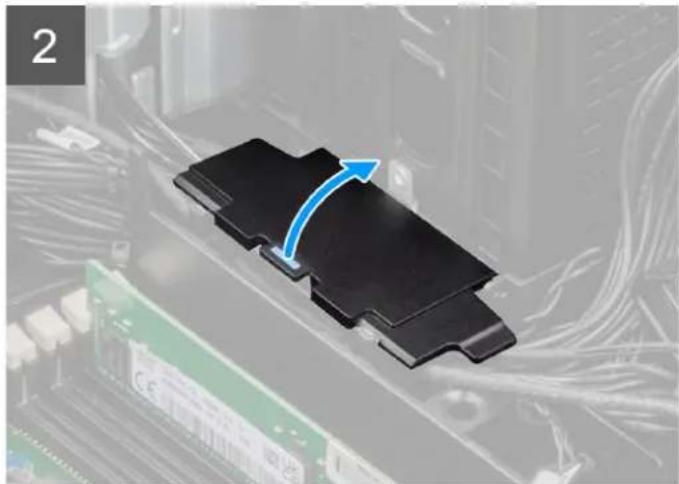

2. 拉出並鬆開底部氣流護罩外蓋上的彈片，然後從電腦卸下外蓋。
3. 從主機板上的固定導軌卸下縫線。
4. 卸下將底部氣流護罩固定至主機板的兩顆（M3x5）螺絲。
5. 從電腦向上拉出底部氣流護罩。

安装底部氣流護罩

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

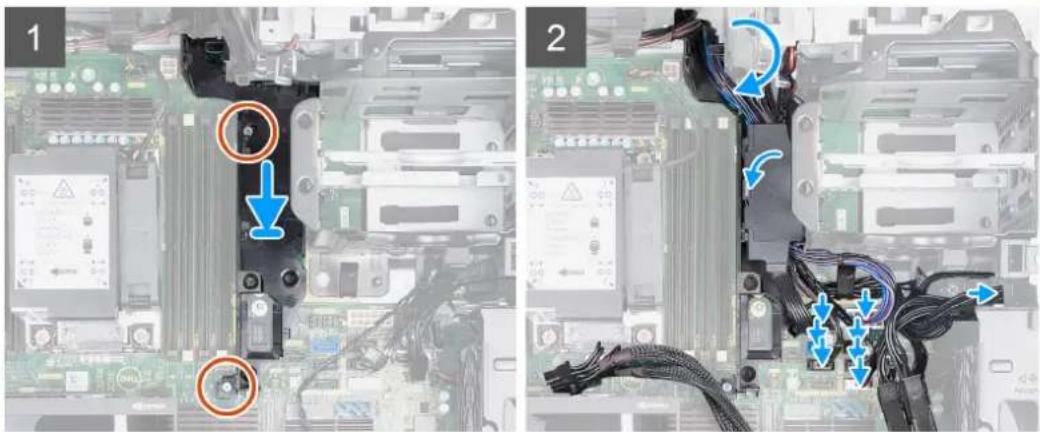

下圖顯示氣流護罩的位置，並以圖示解釋安裝程序。

2x
M3x5

步骤

1. 將底部氣流護罩對準主機板上的插槽。
2. 裝回將底部氣流護罩固定至主機板的兩顆（M3×5）螺絲。
3. 將繩線連接至機箱前側。
4. 將線穿過主機板上的固定導軌。
5. 放置並鎖定底部氣流護罩外蓋。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

内部硬碟固定框架

卸下内部硬碟固定框架

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。
4. 卸下2.5时硬碟組件。

1. 卸下3.5时硬碟組件。
2. 卸下硬碟風扇組件。

關於此工作

下圖顯示內部硬碟固定框架的位置，並以圖示解釋卸除程序。

5x

6-32

步骤

1. 從主機板上的連接器拔下SATA電源線和SATA資料繫線。
2. 從硬碟固定框架卸下五顆 (#6-32) 螺絲。
3. 將硬碟固定框架從電腦抽出。

安装内部硬碟固定框架

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

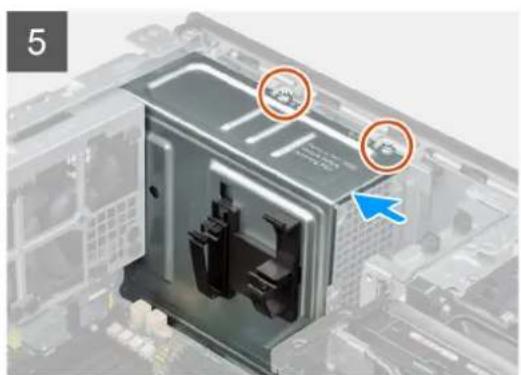

下圖顯示內部硬碟固定框架的位置，並以圖示解釋安装程序。

5x

6-32

步骤

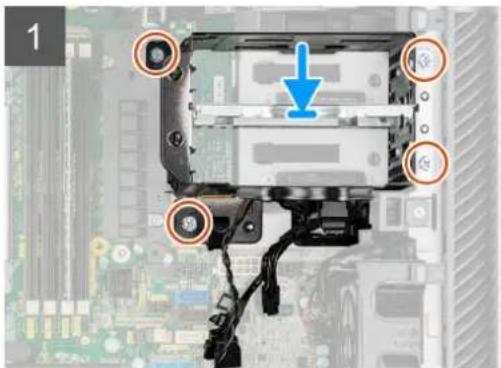

1. 將硬碟固定框架推入機箱上的插槽。
2. 安裝四顆 (#6-32) 螺絲，將硬碟固定框架固定至機箱。
3. 將 SATA 電源線和 SATA 資料纜線連接至主機板上的連接器。

後續步驟

1. 安裝硬碟風扇組件。
2. 安裝3.5吋硬碟組件。
3. 安裝2.5时硬碟組件。
4. 安裝氣流護罩。
5. 安装側蓋。
6. 按照拆装電腦內部元件之後中的程序操作。

後風扇

卸下後風扇組件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

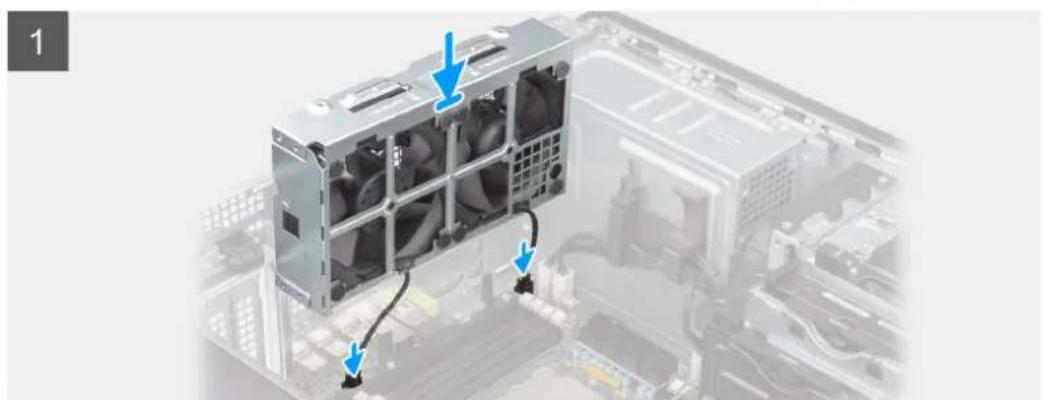

關於此工作

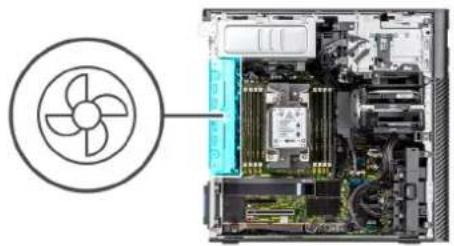

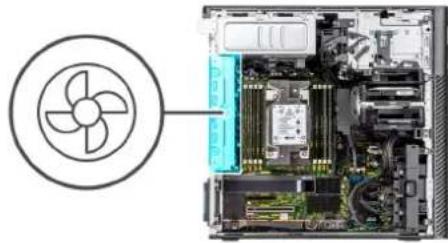

下圖顯示後風扇組件的位置，並以圖示解釋卸除程序。

2x
6-32

步骤

1. 從風扇組件卸下兩顆 (#6-32) 螺絲。
2. 在機箱中傾斜移動風扇組件。
3. 將兩條風扇纔線從系統主機板的連接器拔下。
4. 將風扇組件從電腦提起取出。

卸下後風扇

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下後風扇組件。

關於此工作

下圖顯示前風扇固定框架的位置，並以圖示解釋卸除程序。

步驟

1.從風扇組件上的固定導軌卸下風扇縫線。
2.找出橡膠扣眼的位置。
3.輕輕地將橡膠扣眼向內拉，將風扇從風扇固定框架鬆開。
4. 從風扇固定框架卸下風扇。

註: 請對第二個風扇進行相同步驟。

安装後風扇

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示後風扇的位置，並以圖示解釋安裝程序。

步驟

1. 將風扇綫線穿過風扇固定框架上的插槽。
2. 從風扇置於風扇固定框架中。
3. 將橡膠扣眼插入風扇固定框架。
4. 將風扇上的插槽對準風扇固定框架上的橡膠扣眼。
5. 將橡膠扣眼穿過風扇上的插槽，然後拉動橡膠扣眼，直到風扇卡至定位。

後續步驟

1. 安裝後風扇組件。
2. 按照拆装電腦內部元件之後中的程序操作。

安装後風扇組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示後風扇組件的位置·並以圖示解釋安裝程序。

2x

6-32

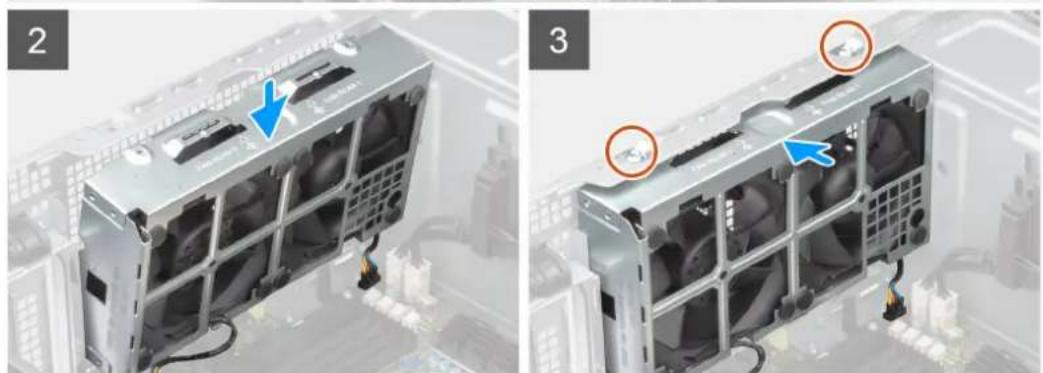

步驟

1. 將風扇組件上的彈片對準機箱上的插槽。
2. 將風扇組件傾斜插入機箱中的插槽。
3. 安裝兩顆 (#6-32) 螺絲，將風扇組件固定至機箱。
4. 將風扇纖線連接至主機板上的連接器。

後續步驟

1. 安裝氣流護罩。
2. 安装侧盖。
3. 按照拆装電腦內部元件之後中的程序操作。

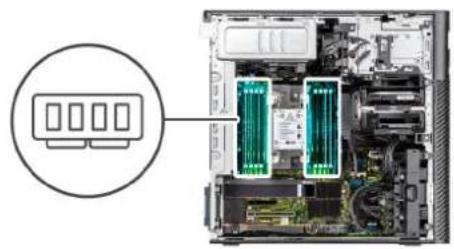

記憶體模組

卸下記憶體模組

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

下圖顯示記憶體模組的位置，並以圖示解釋卸除程序。

步驟

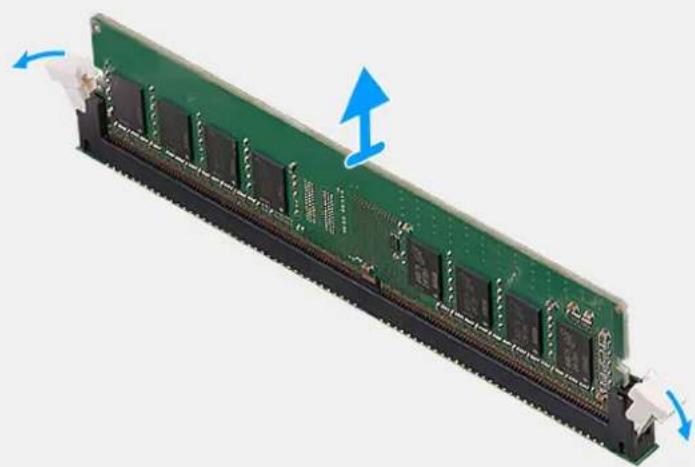

1.從記憶體模組兩側拉出固定夾，直至記憶體模組彈起。
2. 從記憶體模組插槽中推出卸下記憶體模組。

警示：為避免記憶體模組受損，請握住記憶體模組的邊緣。請勿碰觸元件或記憶體模組上的金屬接點，因為靜電釋放(ESD)可能會對元件造成嚴重損壞。若要進一步瞭解ESD防護，請參閱「ESD防護」。

安裝記憶體模組

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

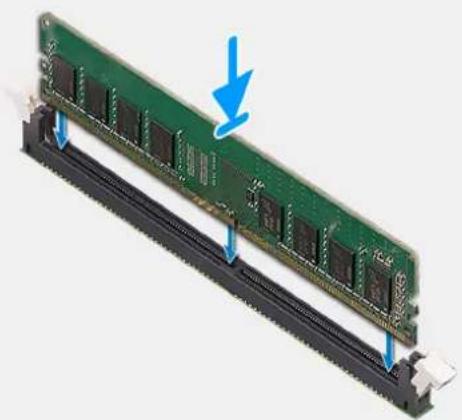

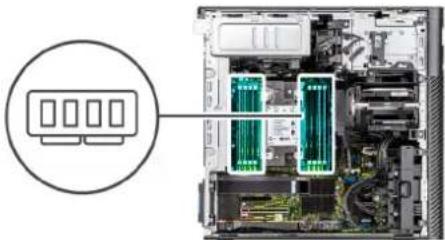

下圖顯示記憶體模組的位置，並以圖示解釋安装程序。

步骤

1. 將記憶體模組上的槽口對準記憶體模組插槽上的彈片。
2. 將記憶體模組傾斜推入插槽，並向下按壓記憶體模組，直至其卡入到位。

注：如果未聽到卡嗒聲，請卸下記憶體模組並重新安裝它。

警示：為避免記憶體模組受損，請握住記憶體模組的邊緣。請勿碰觸元件或記憶體模組上的金屬接點，因為靜電釋放(ESD)可能會對元件造成嚴重損壞。若要進一步瞭解ESD防護，請參閱「ESD防護」。

後續步驟

1. 安裝氣流護罩。
2. 安装侧盖。
3. 按照拆装電腦內部元件之後中的程序操作。

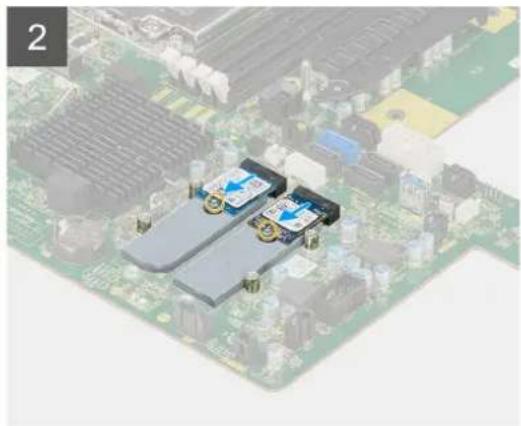

M.2 固態硬碟

卸下M.2 2230 PCIe固態硬碟

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下PCIe固定座。

關於此工作

下圖顯示M.22230固態硬碟的位置·並以圖示解釋卸除程序。

步驟

1. 髓開將M.2散熱器固定至主機板的四顆緊固螺絲。
2. 將 M.2 散熱器從電腦提起取出。
3. 卸下將固態硬碟固定至主機板的單顆（M2x3.5）螺絲。
4. 從主機板推動並卸下固態硬碟。

註: 若電腦已安裝兩個固態硬碟,請對第二個固態硬碟重複步驟 3 至 4。

安装 M.2 2230 PCIe 固態硬碟

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示M.22230固態硬碟的位置，並以圖示解釋安裝程序。

步驟

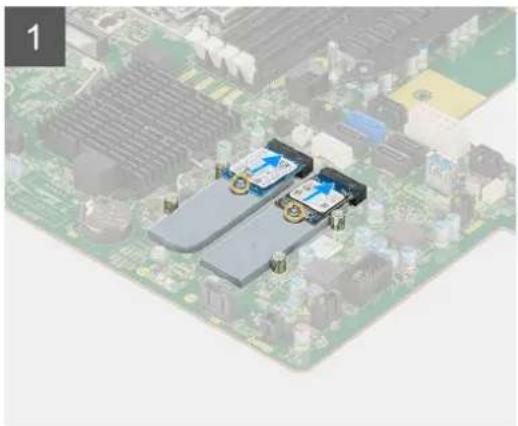

1. 將固態硬碟上的凹槽對準固態硬碟連接器上的彈片。
2. 以45度角將固態硬碟插入系統主機板上的插槽。

註:將M.2230固態硬碟更換為M.22280固態硬碟時,請務必將支柱螺帽移至M.22230固態硬碟插槽位置。

1. 裝回單顆 (M2×3.5) 螺絲，將固態硬碟固定至主機板。

註:若電腦已安裝兩個固態硬碟,請對第二個固態硬碟重複步驟2至3。

1. 將M.2散熱器對準置於固態硬碟上。
2. 鍍緊將M.2散熱器固定至主機板的四顆緊固螺絲。

後續步驟

1. 安装 PCIe 固定座。
2. 安裝側蓋。
   3.按照拆装電腦內部元件之後中的程序操作。

卸下 M.2 2280 PCIe 固態硬碟

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下PCIe固定座。

關於此工作

下圖顯示M.22280固態硬碟的位置，並以圖示解釋卸除程序。

步驟

1. 髓開將M.2散熱器固定至主機板的四顆緊固螺絲。
2. 將M.2散熱器從電腦提起取出。
3. 卸下將固態硬碟固定至主機板的單顆（M2x3.5）螺絲。
   4.從主機板推動並卸下固態硬碟。

註: 若電腦已安裝兩個固態硬碟,請對第二個固態硬碟重複步驟 3 至 4。

安装 M.2 2280 PCIe 固態硬碟

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示M.22280固態硬碟的位置，並以圖示解釋安裝程序。

步驟

1. 將固態硬碟上的凹槽對準固態硬碟連接器上的彈片。
2. 以45度角將固態硬碟插入系統主機板上的插槽。

註:將M.22280固態硬碟更換為M.22230固態硬碟時,請務必將支柱螺帽移至M.22230固態硬碟插槽位置。

1. 裝回單顆 (M2x3.5) 螺絲，將固態硬碟固定至主機板。

註:若電腦已安裝兩個固態硬碟,請對第二個固態硬碟重複步驟2至3。

1. 將M.2散熱器對準置於固態硬碟上。
2. 鍍緊將M2散熱器固定至主機板的四顆緊固螺絲。

後續步驟

1.安装PCIe固定座。
2. 安裝側蓋。
3.按照拆裝重腦內部元件之後中的程序操作。

散熱器

卸下散熱器組件

事前準備作業

1.按照拆装重脑内部元件之前中的程序操作。
警告：散熱器在正常作業時可能會很熱。讓散熱器有足夠的時間冷卻再觸碰它。
警示：為確保處理器獲得最佳冷卻效果，請勿碰觸散熱器上的導熱區域。皮膚上的油脂會降低熱脂的導熱能力。
2.卸下側蓋。
3. 卸下氣流護罩。

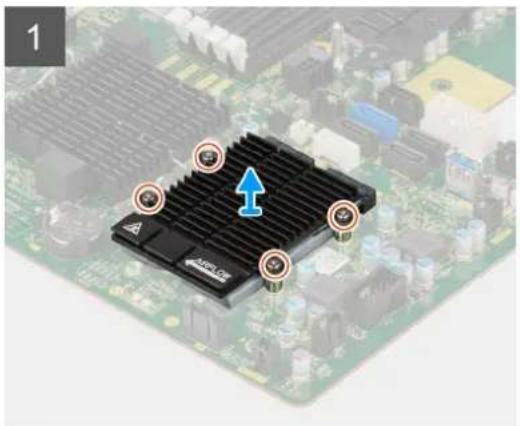

關於此工作

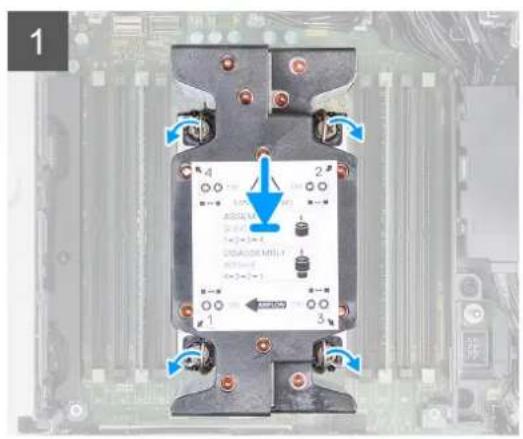

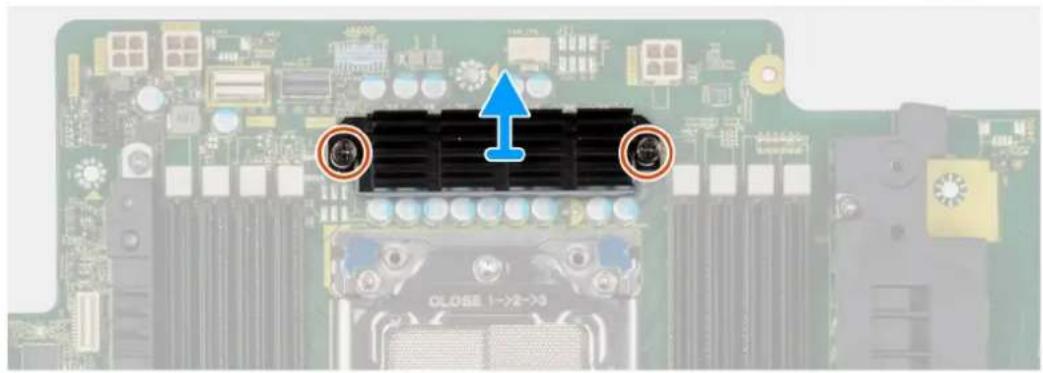

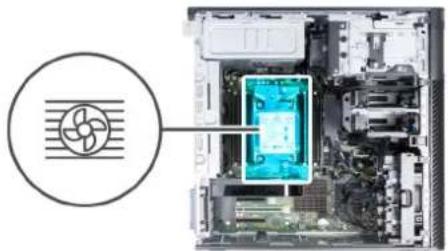

下圖顯示散熱器組件的位置，並以圖示解釋卸除程序。視訂購的組態而定，散熱器組件的圖片可能會有所不同。

4x

步驟

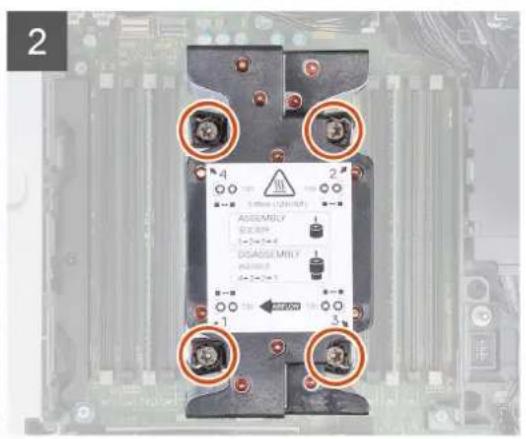

1. 使用T30梅花螺絲起子，以相反順序 (4 - > 3 - > 2 - > 1) 風開將散熱器組件固定至主機板的四顆緊固螺絲。

註: 風干開螺絲的編號和順序會印刷在散熱器組件上。

1. 將四個固定夾向內推，以從主機板解鎖散熱器組件。

安装散熱器組件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

註:如需瞭解如何塗抹散熱膏的步驟,請參閱套件隨附的指示。

關於此工作

下圖顯示散熱器組件的位置，並以圖示解釋安裝程序。

視訂購的組態而定，散熱器組件的圖片可能會有所不同。

4x

步骤

1. 將處理器風扇和散熱器組件上的螺絲對準機板上的螺絲固定器，然後將處理器風扇和散熱器組件置於處理器上。
2. 按照順序 (1->2->3->4) 鍍緊將處理器風扇和散熱器組件固定至主機板的緊固螺絲。

註：鎖緊螺絲的編號和順序會印刷在散熱器組件上。

後續步驟

1. 安裝氣流護罩。
2. 安装側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

處理器

卸下處理器

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下散熱器組件。

註：處理器在電腦關閉後仍可能很燙。請等到處理器冷卻後再卸下。

關於此工作

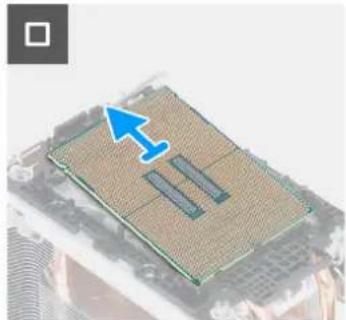

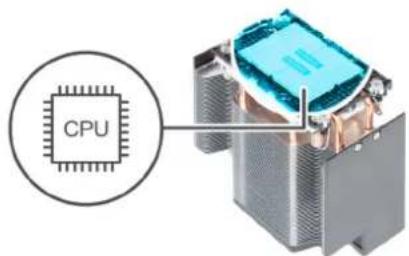

下圖顯示處理器的位置，並以圖示解釋卸除程序。

步骤

1. 將拉桿往外推，從CPU承載器上的固定夾鬆開拉桿。
   2.拉動CPU承載器上的固定夾，然後開處理器
2. 從CPU承载器輕輕地抽出處理器。

安装處理器

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

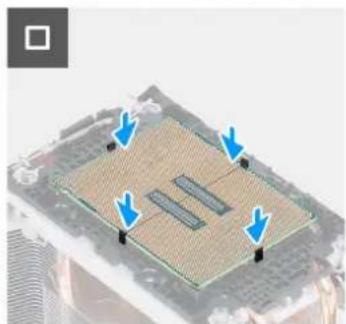

下圖顯示處理器的位置，並以圖示解釋安裝程序。

步骤

1.使用CPU承载器上的固定夾閉合並鎖定拉桿。

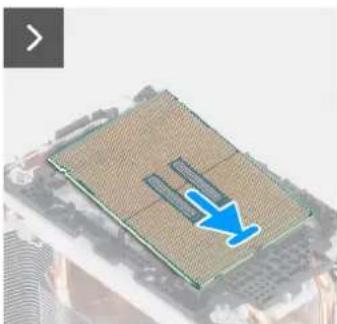

1. 將處理器傾斜推入CPU承载器。
   3.輕輕推動處理器，將處理器鎖定至CPU承载器上的固定夾。

後續步驟

1. 安裝散熱器組件。
2. 安裝側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

幣式電池

卸下幣式電池

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下侧盖。

關於此工作

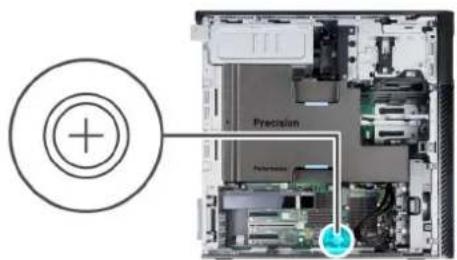

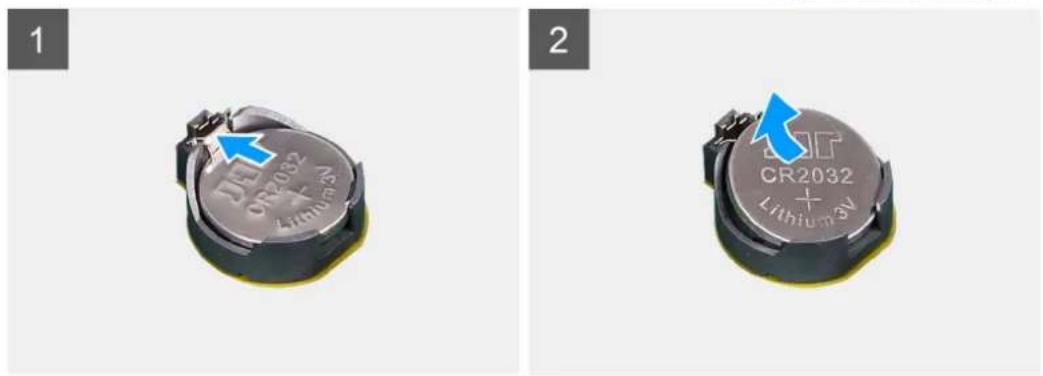

下圖顯示幣式電池的位置，並以圖示解釋卸除程序。

步驟

1.使用塑膠分殼器，按壓幣式電池插槽上的幣式電池固定夾，以鬆開幣式電池。
2. 從電腦中取出幣式電池。

安装幣式電池

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示幣式電池的位置，並以圖示解釋安裝程序。

步驟

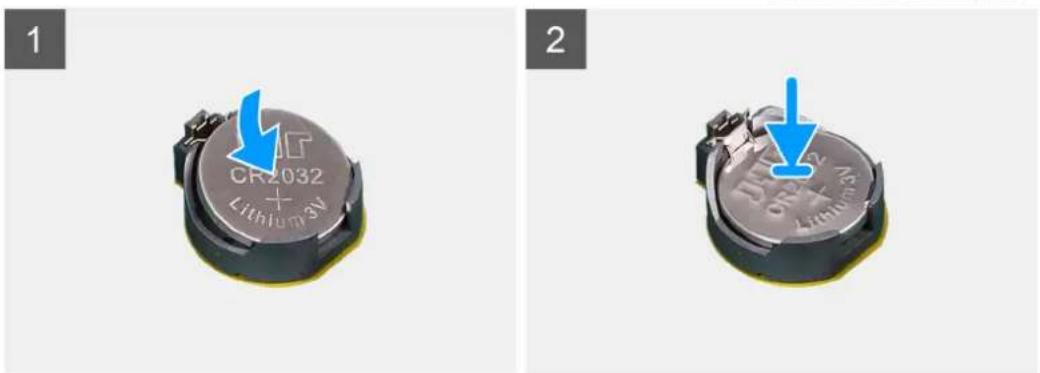

將幣式電池插入插槽，標有正極 (+) 的一面朝上，然後將電池壓入插槽中。

後續步驟

1. 安装侧盖。
   2.按照拆装電腦內部元件之後中的程序操作。

擴充卡

卸下接電的顯示卡

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

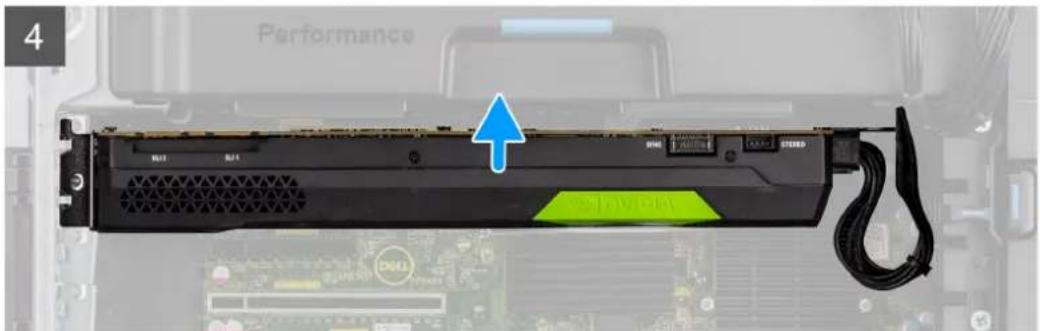

下圖顯示已接電顯示卡的位置，並以圖示解釋卸除程序。

步驟

1. 從顯示卡上的連接器拔下PCIe電源線。
2. 從 PCIe 固定座卸下 PCIe 電源線。
3. 壓下 PCIe 門鎖以打開 PCIe 盖。
   4.向上推動PCIe固定座門鎖，以鬆開PCIe卡托架。
4. 將顯示卡從顯示卡插槽提起取出。

安装接電的顯示卡

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示已接電顯示卡的位置，並以圖示解釋安装程序。

步骤

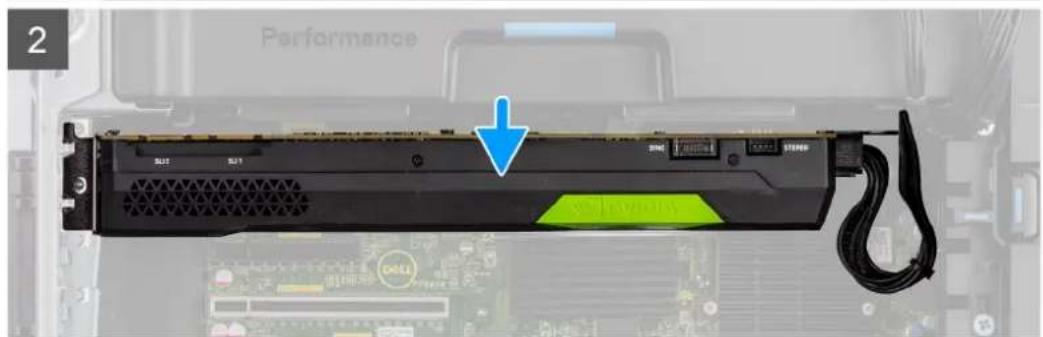

1. 將已通電的顯示卡對準主機板上的 PCIe 插槽。
   2.使用對齊導柱·將顯示卡連接器平穩推入PCIe插槽。請確定顯示卡已確實插入。
2. 將 PCIe 固定座上的釋放門鎖向下推，以固定 PCIe 卡托架。
3. 將 PCIe 電源線連接至顯示卡上的連接器。
4. 將 PCIe 電源線連接至 PCIe 固定座上的插槽。

後續步驟

1. 安裝氣流護罩。
2. 安装侧盖。
3. 按照拆裝電腦內部元件之後中的程序操作。

卸下未接電的顯示卡

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

下圖顯示未接電顯示卡的位置，並以圖示解釋卸除程序。

步骤

1. 壓下 PCIe 門鎖以打開 PCIe 蓋。
2. 將顯示卡從顯示卡插槽提起取出。

安装未接電的顯示卡

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

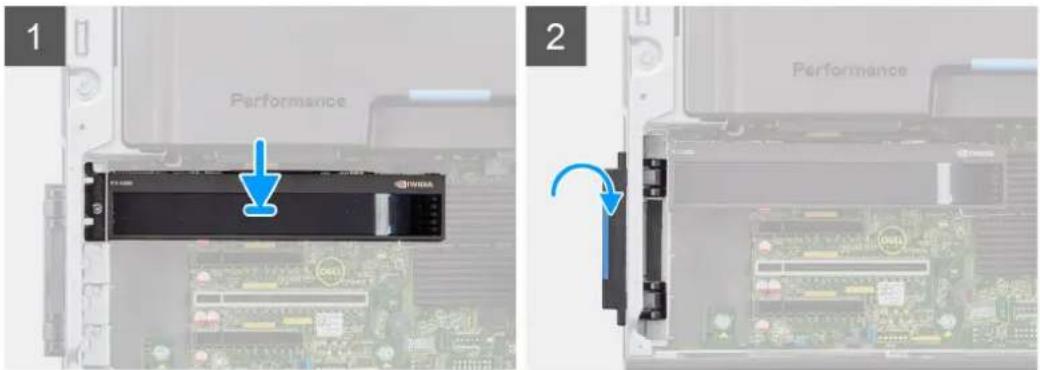

下圖顯示未接電顯示卡的位置，並以圖示解釋安装程序。

步驟

1. 將顯示卡對準主機板上的 PCIe 插槽。
   2.使用對齊導柱·將顯示卡連接器平穩推入PCIe插槽。請確定顯示卡已確實插入。
   3.闔上PCIe蓋·將其鎖定至定位。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
   3.按照拆装電腦內部元件之後中的程序操作。

卸下 UltraSpeed Duo 卡

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

下圖顯示UltraSpeed Duo 卡的位置，並以圖示解釋卸除程序。

步驟

1. 壓下 PCIe 問銷以打開 PCIe 盖。
2. 將 UltraSpeed Duo 卡從擴充卡插槽提起取出。

安装UltraSpeed Duo卡

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

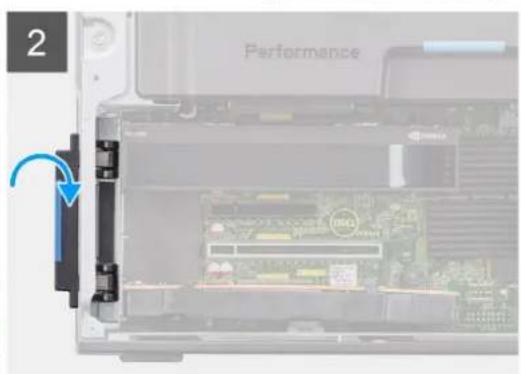

下圖顯示UltraSpeed Duo 卡的位置，並以圖示解釋安裝程序。

步骤

1. 將 UltraSpeed Duo 卡對準主機板上的擴充卡插槽。
   2.使用對齊導柱·將UltraSpeed Duo卡連接至連接器·然後向下壓緊。請確定UltraSpeed Duo卡已確實插入。
   3.闔上PCIe蓋，將其鎖定至定位。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

卸下 UltraSpeed Quad 卡

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

下圖顯示UltraSpeed Quad 卡的位置，並以圖示解釋卸除程序。

步骤

1. 壓下 PCIe 開鎖以打開 PCIe 覆。
2. 將 UltraSpeed Quad 卡從擴充卡插槽提起取出。

安装UltraSpeedQuad卡

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示UltraSpeed Quad 卡的位置，並以圖示解釋安装程序。

步驟

1. 將 UltraSpeed Quad 卡對準主機板上的擴充卡插槽。
   2.使用對齊導柱·將UltraSpeedQuad卡連接至連接器，然後向下壓緊。請確定UltraSpeedQuad卡已確實插入。
   3.闔上PCIe蓋，將其鎖定至定位。

後續步驟

1. 安裝氣流護罩。
2. 安装侧盖。
3. 按照拆装電腦內部元件之後中的程序操作。

卸下 Thunderbolt PCIe 卡

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

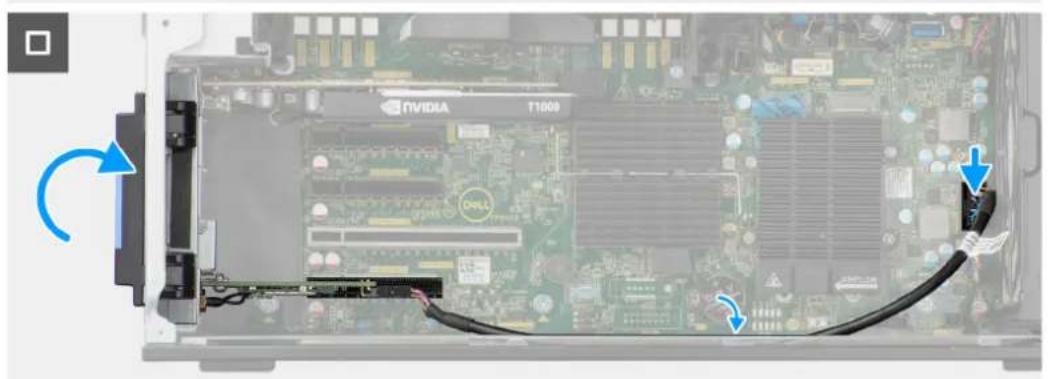

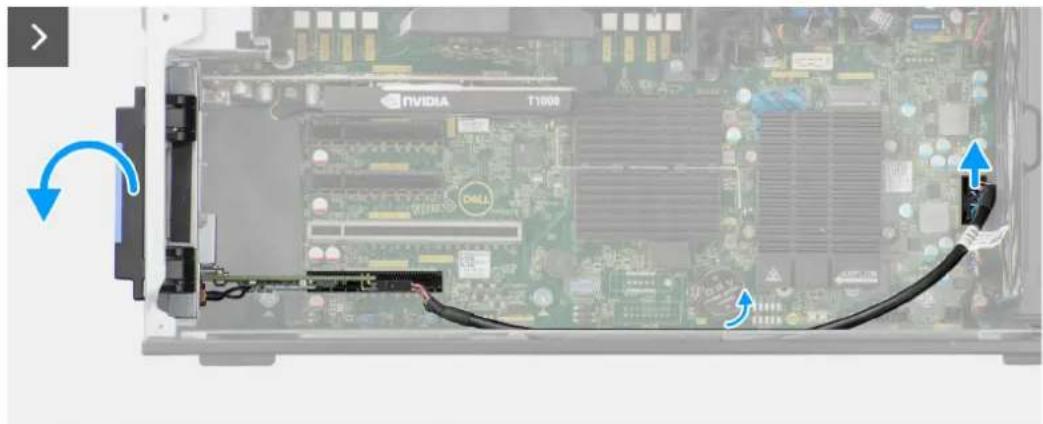

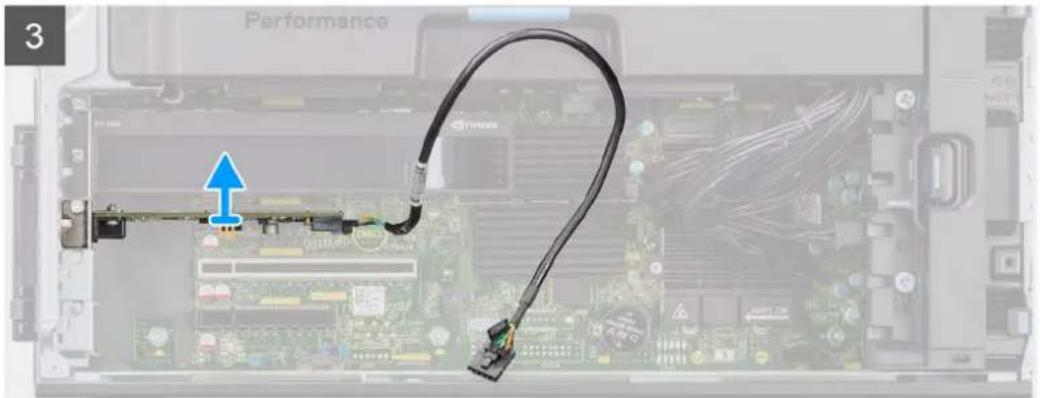

下圖顯示 Thunderbolt PCIe 卡的位置，並以圖示解釋卸除程序。

步骤

1. 從主機板上的連接器拔下 Thunderbolt PCIe 總線。
2. 從機箱上的固定導軌卸下 Thunderbolt PCIe 線線。
3. 壓下 PCIe 門鎖以打開 PCIe 覆。
4. 將 Thunderbolt PCIe 卡從擴充卡插槽提起取出。

安装 Thunderbolt PCIe 卡

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示 Thunderbolt PCIe 卡的位置，並以圖示解釋安装程序。

步驟

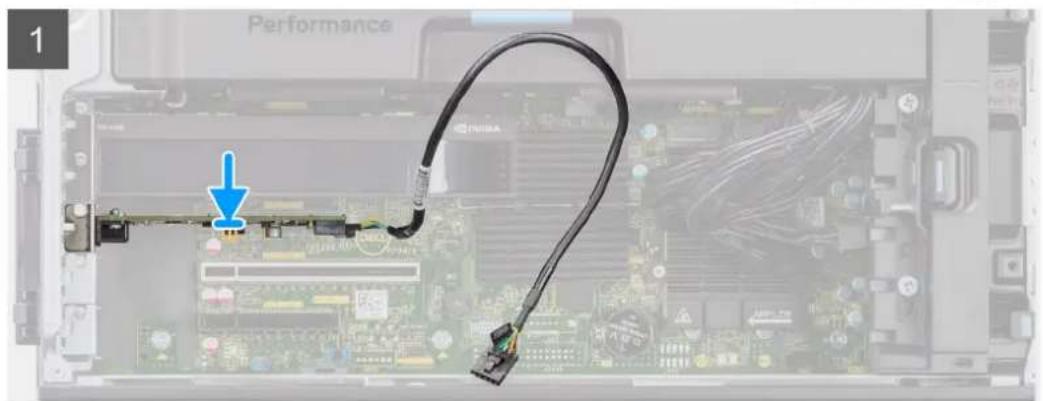

1.將Thunderbolt PCIe卡對準主機板上的擴充卡插槽。
2.使用對齊導柱，將Thunderbolt PCIe卡連接至連接器，然後向下壓緊。請確定Thunderbolt PCIe卡已確實插入。

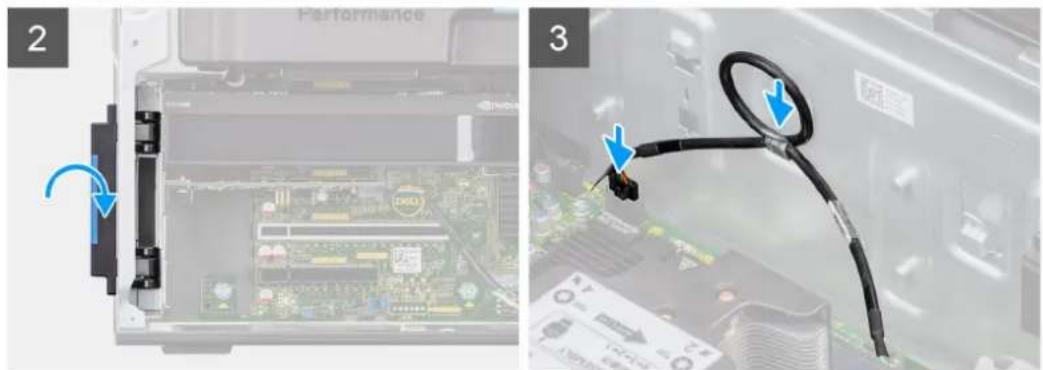

3. 將 Thunderbolt PCIe 線線穿過機箱上的固定導軌。
4. 將 Thunderbolt PCIe 線線連接至主機板上的連接器。
5.闊上PCIe蓋，將其鎖定至定位。

後續步驟

1. 安裝氣流護罩。
2. 安裝側盖。
   3.按照拆装電腦內部元件之後中的程序操作。

卸下無線網卡

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

下圖顯示無線網卡的位置，並以圖示解釋卸除程序。

1x
M2x3

步骤

1. 麻開外接式天線蓋上的緊固螺絲。
2. 從 PCIe 擬充卡上的天線連接器卸下外接式天線蓋。
3. 麻開外接式天線繡線連接器上的螺栓。
   4.從主機板上的連接器拔下PCIe擴充卡總線。
   5.從機箱上的固定導軌卸下PCIe擴充卡綫線。
4. 壓下 PCIe 門鎖以打開 PCIe 蓋。
5. 從擴充卡插槽卸下 PCIe 擬充卡。
6. 從WLAN卡卸下單顆 (M2× 3) 螺絲。
7. 從WLAN卡上的連接器拔下WLAN天線繡線。

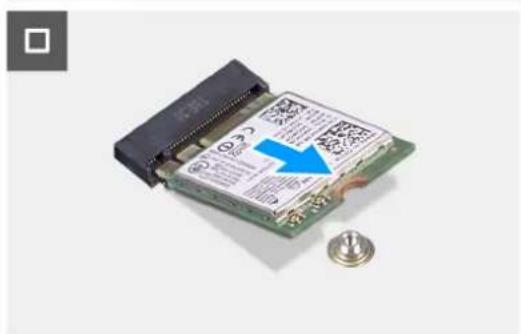

8. 從 PCIe 插充卡上的 WLAN 插槽抽出 WLAN 卡。

安装無線網卡

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示無線網卡的位置，並以圖示解釋安裝程序。

1x
M2x3

步驟

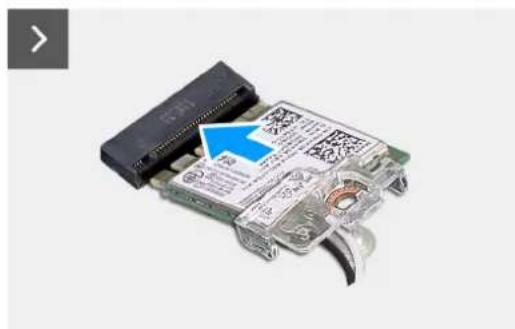

1. 將 WLAN 卡上的槽口對準 PCIe 擴充卡上的彈片。
2. 將WLAN卡傾斜推入PCIe擴充卡。
3. 安裝單顆（M2x3）螺絲，將WLAN卡固定至PCIe擴充卡。
4. 將 PCIe 擴充卡對準插入主機板上的擴充卡插槽。
5. 將 PCIe 擴充卡總線連接至主機板上的連接器。
6. 將 PCIe 擙充卡總線穿過機箱上的掛鉤。
7. 鍊緊螺栓，將外接式天線繡線固定至PCIe擴充卡上的連接器。
8. 將外接式天線蓋朝機箱推動，以固定外接式天線繡線。
9. 裝回將外接式天線蓋固定至 PCIe 擴充卡和機箱的單顆螺絲。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

喇叭

卸下喇叭

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下前盖。
4. 卸下氣流護罩。

關於此工作

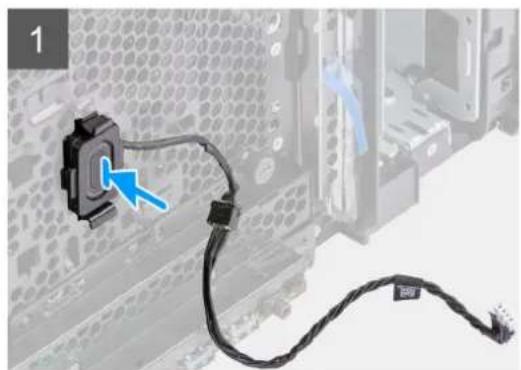

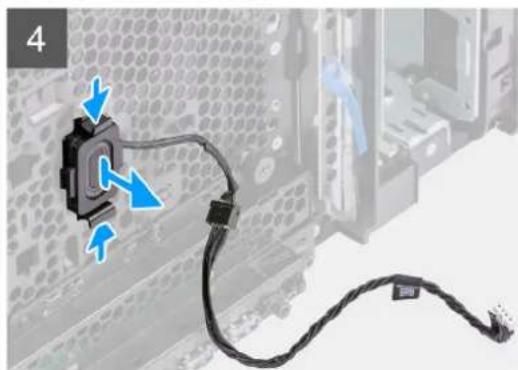

下圖顯示喇叭的位置，並以圓示解釋卸除程序。

步骤

1. 從主機板上的連接器拔下喇叭繩線。
2. 從機箱前側卸下喇叭繡線。
   3.從機箱上的固定導軌卸下喇叭綫線。

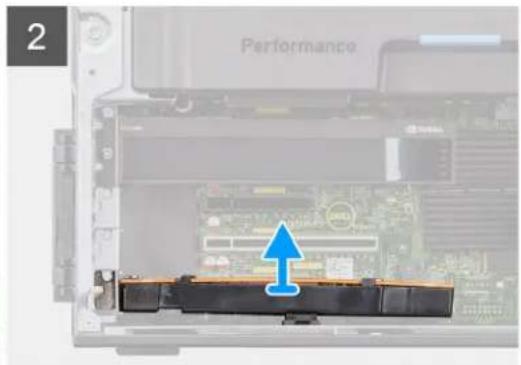

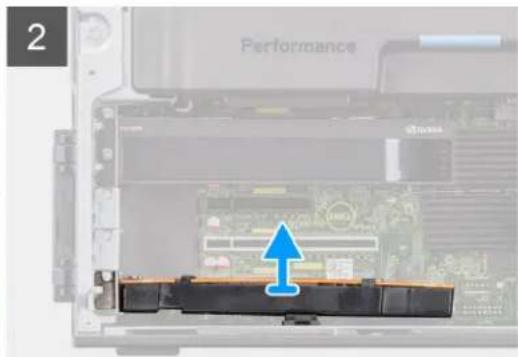

   4.壓下兩個彈片，然後從機箱上的插槽將喇叭連同線一併拉出。

安装喇叭

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

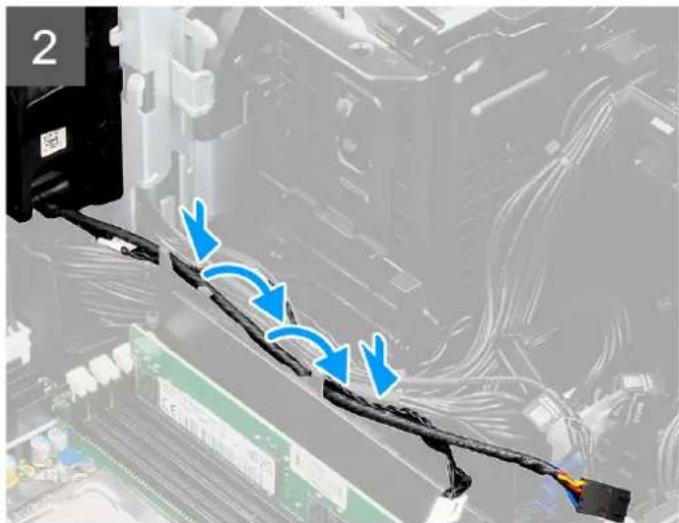

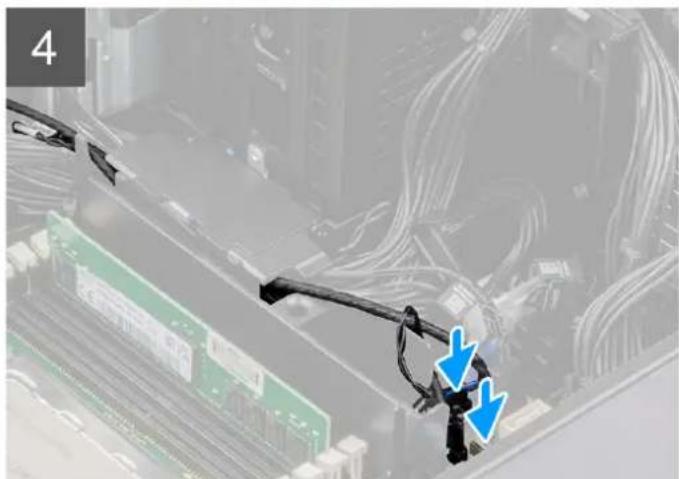

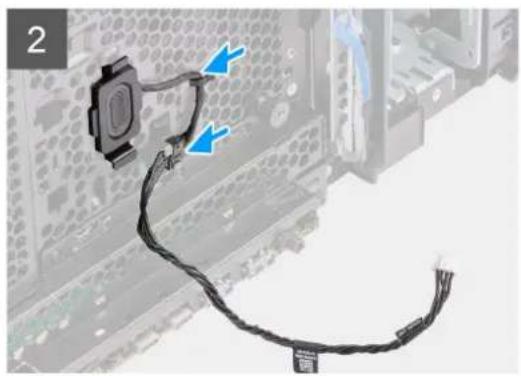

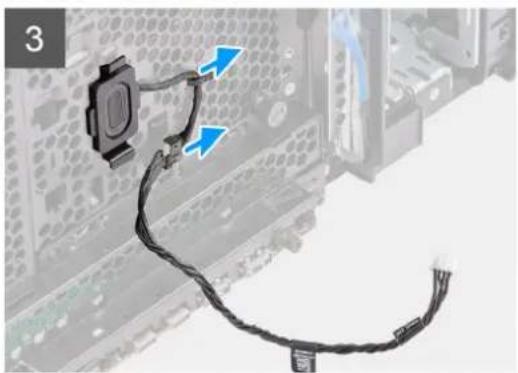

下圖顯示喇叭的位置，並以圖示解釋安裝程序。

步骤

1.壓下喇叭上的彈片，然後將喇叭推入機箱上的插槽，直到卡入定位。
2. 將喇叭線穿過機箱上的固定導軌。
3. 將喇叭繡線穿過機箱上的插槽。

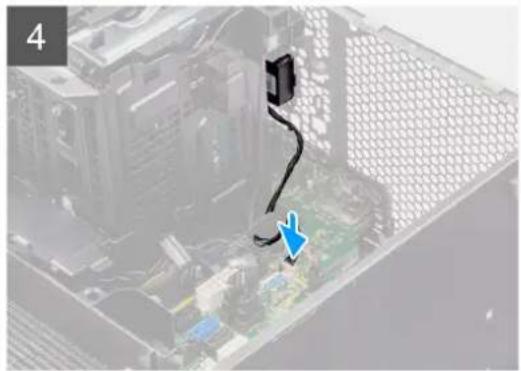

4. 將喇叭線連接至主機板上的連接器。

後續步驟

1. 安裝氣流護罩。
2. 安装前盖。
3. 安装侧盖。
4. 按照拆装電腦內部元件之後中的程序操作。

入侵偵測開關

卸下入侵偵測開關

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。
3. 卸下氣流護罩。

關於此工作

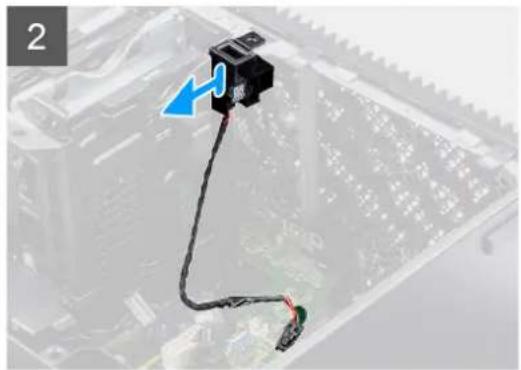

下圖顯示入侵偵測開關的位置，並以圖示解釋卸除程序。

1x

M3

步骤

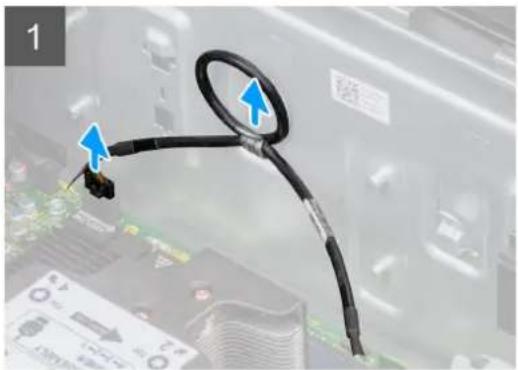

1. 從主機板的連接器拔下入侵偵測開關線。
2. 從主機板上的佈線點卸下縫線。
3. 卸下單顆 (M3) 螺絲，從電腦卸下入侵偵測開關和繫線。

安裝入侵偵測開關

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示入侵偵測開關的位置，並以圖示解釋安装程序。

1x

M3

步骤

1. 將入侵偵測開關插入機箱上的插槽，然後用單顆（M3）螺絲將其固定到位。
2. 將入侵偵測開關線穿過主機板上的固定導軌。
3. 將侵入切換開關繡線連接至主機板上的連接器。

後續步驟

1. 安裝氣流護罩。
2. 安装侧盖。
   3.按照拆装電腦內部元件之後中的程序操作。

稳壓器散熱器

卸下稳壓器散熱器 (位置 1)

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。

警告：散熱器在正常作業時可能會很熱。讓散熱器有足夠的時間冷卻再觸碰它。

警示：為確保處理器獲得最佳冷卻效果，請勿碰觸散熱器上的導熱區域。皮膚上的油脂會降低熱脂的導熱能力。

1. 卸下側蓋。
2. 卸下氣流護罩。

關於此工作

下圖顯示穩壓器散熱器的位置，並以圖示解釋卸除程序。

2x
M3x5

步骤

1. 卸下將穩壓器散熱器固定至主機板的兩顆（M3x5）螺絲。
2. 將散熱器從主機板抬起取出。

安装穩壓器散熱器（位置1）

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

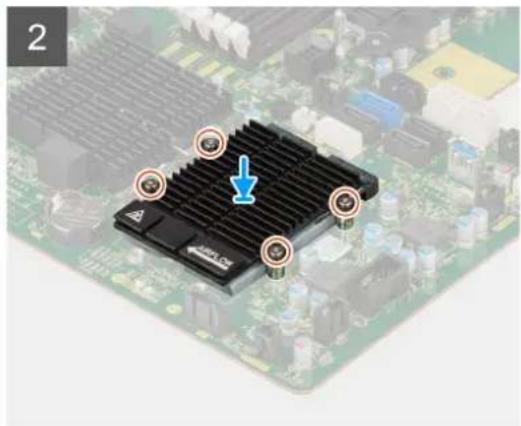

下圖顯示穩壓器散熱器的位置，並以圖示解釋安裝程序。

2x M3x5

步骤

1. 將穩壓器散熱器上的螺絲孔對準主機板上的螺絲孔，然後將穩壓器散熱器黏貼至主機板。
2. 安裝兩顆 (M3 × 5) 螺絲，將穩壓器散熱器固定至主機板。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
3. 按照拆裝電腦內部元件之後中的程序操作。

卸下稳壓器散熱器 (位置 2)

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。

警告：散熱器在正常作業時可能會很熱。讓散熱器有足夠的時間冷卻再觸碰它。

警示：為確保處理器獲得最佳冷卻效果，請勿碰觸散熱器上的導熱區域。皮膚上的油脂會降低熱脂的導熱能力。

1. 卸下側蓋。
2. 卸下氣流護罩。

關於此工作

下圖顯示穩壓器散熱器的位置，並以圖示解釋卸除程序。

2x

步驟

1.鬆開將穩壓器散熱器固定至主機板的兩顆緊固螺絲。
2. 將散熱器從主機板抬起取出。

安装穩壓器散熱器（位置2）

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示穩壓器散熱器的位置，並以圖示解釋安裝程序。

2x

步骤

1. 將穩壓器散熱器上的螺絲孔對準主機板上的螺絲孔，然後將穩壓器散熱器黏貼至主機板。
2. 鍍緊將穩壓器散熱器固定至主機板的兩顆緊固螺絲。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
   3.按照拆装電腦內部元件之後中的程序操作。

卸下穩壓器散熱器 (位置 3)

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。

警告：散熱器在正常作業時可能會很熱。讓散熱器有足夠的時間冷卻再觸碰它。

警示：為確保處理器獲得最佳冷卻效果，請勿碰觸散熱器上的導熱區域。皮膚上的油脂會降低熱脂的導熱能力。

1. 卸下側蓋。
2. 卸下氣流護罩。

關於此工作

下圖顯示穩壓器散熱器的位置，並以圖示解釋卸除程序。

3x
M3x5

步驟

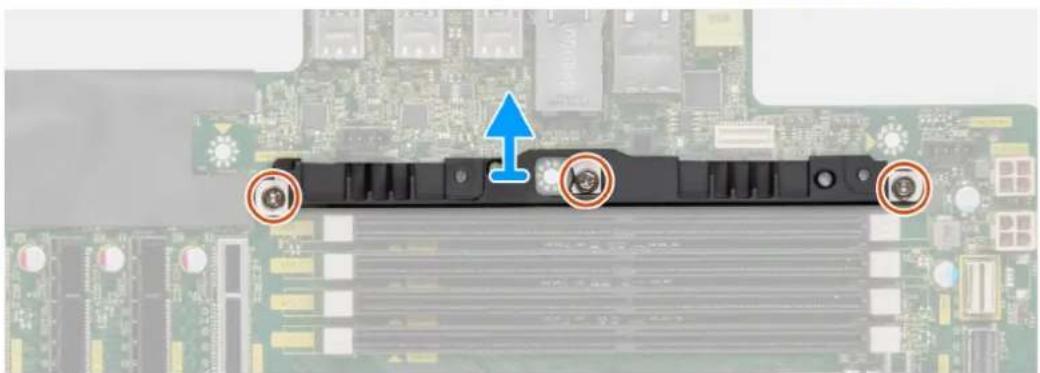

1.卸下將穩壓器散熱器固定至主機板的三顆（M3x5）螺絲。
2. 將散熱器從主機板抬起取出。

安装稳壓器散熱器（位置3）

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示穩壓器散熱器的位置，並以圖示解釋安裝程序。

3x M3x5

步骤

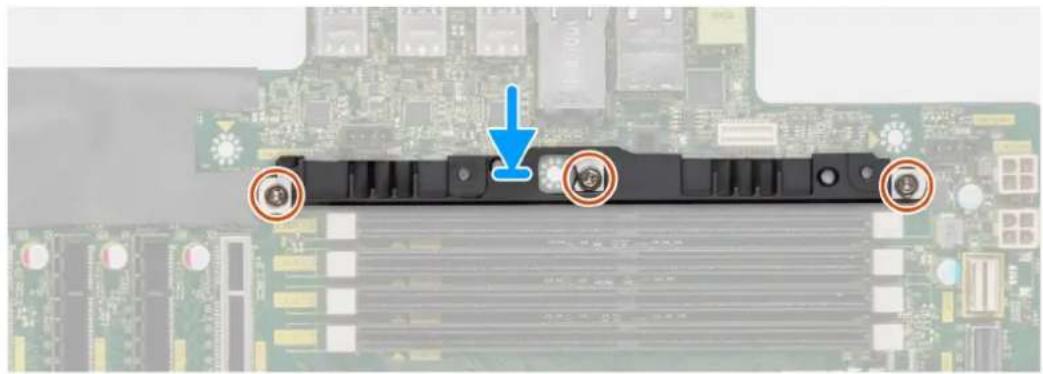

1. 將穩壓器散熱器上的螺絲孔對準主機板上的螺絲孔，然後將穩壓器散熱器黏貼至主機板。
2. 裝回三顆（M3x5）螺絲，將穩壓器散熱器固定至主機板。

後續步驟

1. 安裝氣流護罩。
2. 安装侧盖。
3. 按照拆装電腦內部元件之後中的程序操作。

電源供應器

卸下電源供應器

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下侧盖。
3. 卸下氣流護罩。

① 註: 拔下纖線時, 請記下所有纖線的佈線方式, 以便在裝回電源供應器後可正確地佈線。

關於此工作

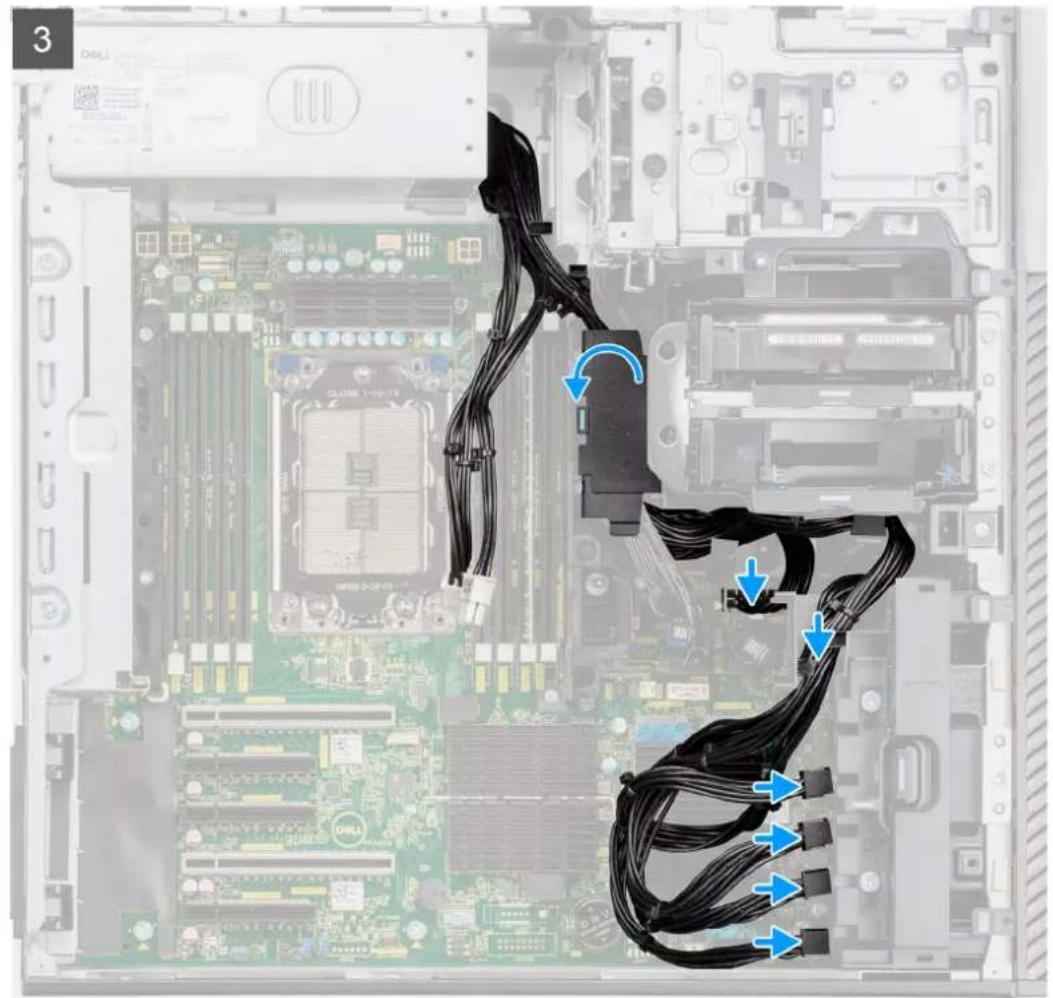

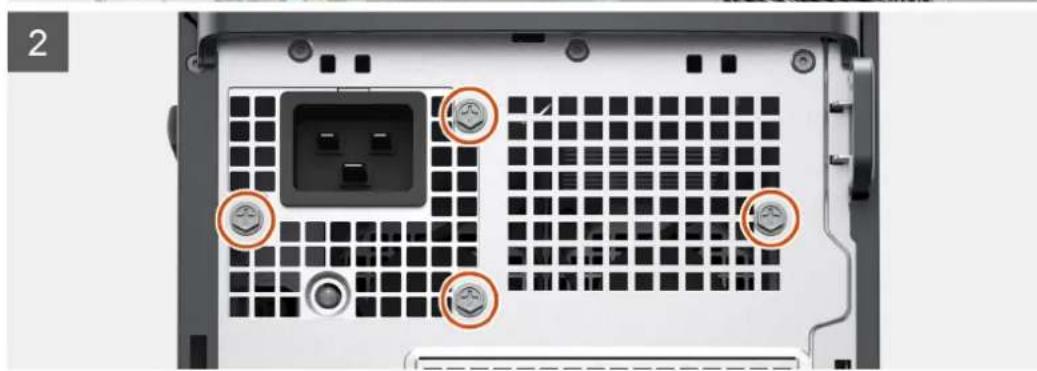

下圖顯示電源供應器的位置，並以圖示解釋卸除程序。視訂購的組態而定，您的電源供應器可能會略有不同。

6x
6-32

步骤

1. 將電腦右側面朝下放好。
2. 1000 W PSU：從主機板上的ATX CPU1和ATX CPU2連接器拔下兩條6插腳ATX CPU電源線。
3. 1300 W PSU：從主機板上的ATX CPU1、ATX CPU2及ATX CPU3連接器拔下三條6插腳ATX CPU電源線。

① 註: 主機板圖說中說明了主機板上的連接器位置。

1. 打開電源供應器護蓋之固定導軌的固定夾，然後從固定夾卸下CPUATX電源線。
2. 從電源供應器護蓋卸下四顆 (#6-32) 螺絲。
3. 從電腦卸下電源供應器護蓋。
4. 從主機板上的ATX SYS連接器拔下SATA電源線。
5. 從 PCIe 固定座拔下 PCIe 電源線。
   8.打開底部氣流護罩外蓋，然後從內部卸下總線。
6. 卸下將電源供應器固定至機箱的四顆 (#6x32) 螺絲。
7. 從機箱背面拉出電源供應器。
8. 提起電源供應器·使其脫離機箱。

安装電源供應器

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

警告：電源供應器背面的纜線和連接埠會以顏色區分，以指出不同的功率瓦數。請確定您已將纜線插入正確的連接埠。否則，可能會導致電源供應器及/或系統元件受損。

關於此工作

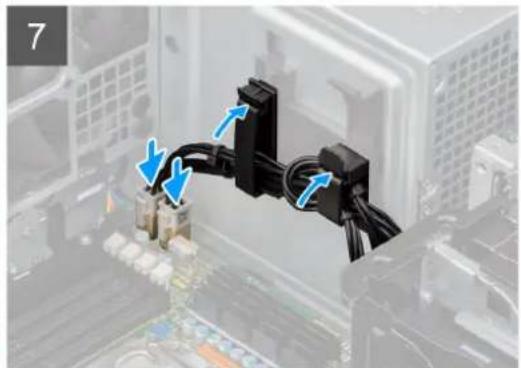

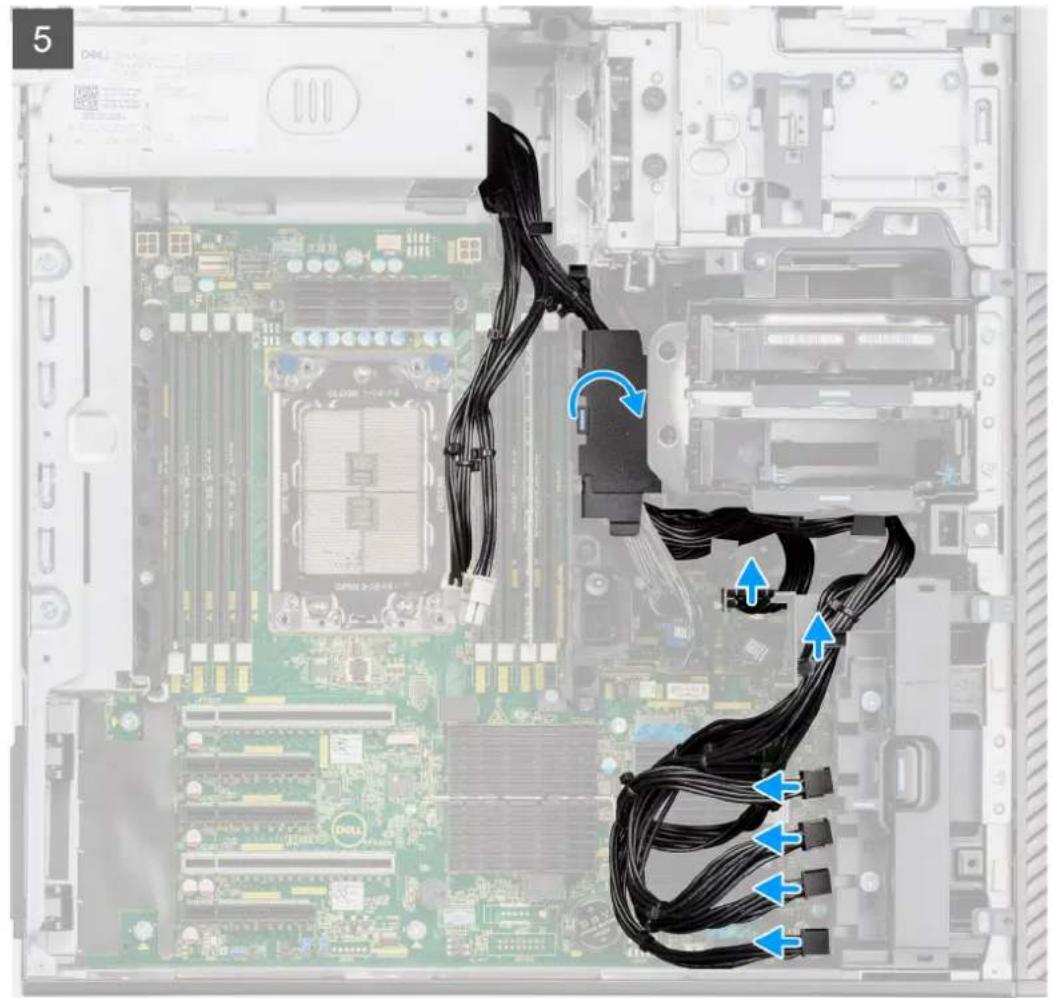

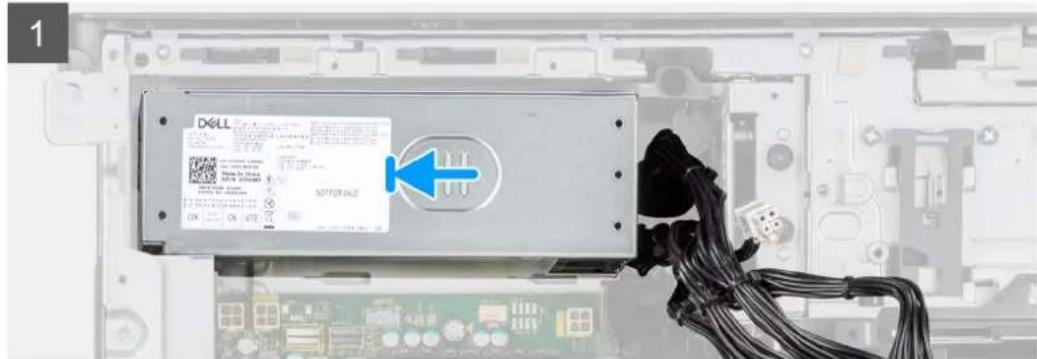

下圖顯示電源供應器的位置，並以圖示解釋安裝程序。視訂購的組態而定，您的電源供應器可能會略有不同。

6x

6-32

步骤

1. 將電源供應器推入機箱，直到固定彈片卡至定位。
2. 裝回四顆 (#6x32) 螺絲·將電源供應器固定至機箱。
3. 將 PCIe 電源線和 SATA 電源線穿過底部氣流護罩。
   4.闇上底部氣流護罩外蓋。
4. 將 PCIe 電源線連接至 PCIe 固定座上的插槽。
5. 將 SATA 電源線連接至主機板上的 ATX SYS 连接器。

① 註: 主機板圖說中說明了主機板上的連接器位置。

7.從電源供應器護蓋對準置於電源供應器上。
8. 安裝兩類（#6-32）螺絲，將電源供應器護蓋固定至機箱。
9. 打開電源供應器護蓋之固定導軌的固定夾，然後將CPUATX電源線穿過固定夾。
10. 圖上電源供應器護蓋的固定導軌固定夾。

1. • 1000 W PSU：將兩條6插腳ATX CPU電源線連接至主機板上的ATX CPU1和ATX CPU2連接器。

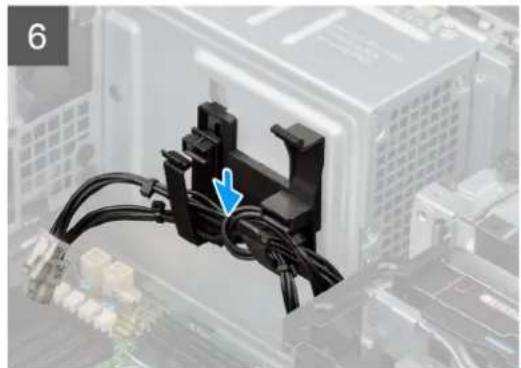

① 註：請將兩條六插腳PSU電源線（適用於顯示卡）插入隨附的PSU纖線固定器。

• 1300 W PSU：將三條6插腳ATX CPU電源線連接至主機板上的ATX CPU1、ATX CPU2及ATX CPU3連接器。

後續步驟

1. 安裝氣流護罩。
2. 安裝側蓋。
3. 按照拆装電腦內部元件之後中的程序操作。

主機板

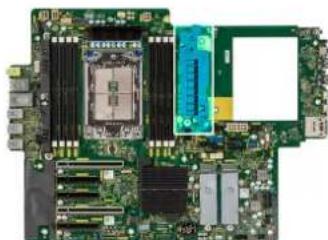

主機板圖說

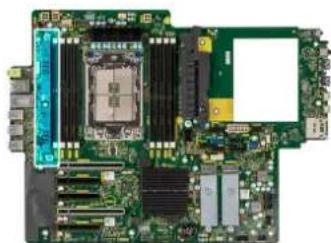

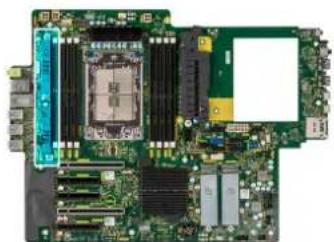

本主題提供主機板連接器的詳細圖說：

主機板圖說

表 2. Precision 5860 Tower 主機板圖說

否 連接器 說明
1 ATX CPU14 插腳處理器電源連接器
2 ATX CPU24 插腳處理器電源連接器
3 NVME1外接式 M.2 FlexBay 磁碟機專用 NVMe 連		接器
4 NVME0外接式 M.2 FlexBay 磁碟機專用 NVMe 連		接器
5 CPU0_SKT 處理器插槽
6 FAN_CPU 處理器風扇連接器
7 ATX CPU34 插腳處理器電源連接器
8 DDR FAN 記憶體模組風扇連接器
9 FAN HDD 硬碟風扇連接器
10 SATA PWR1 SATA 電源連接器
11 SATA-0 主要 SATA 硬碟資料纖線連接器
12	ATX SYS	主機板電源連接器
13	SATA PWR2	SATA 電源連接器
14	INT SPKR	內建喇叭連接器
15 INT USB2	USB 3.2 Gen 1連接埠，可安裝標準 USB	隨身碟

表 2. Precision 5860 Tower 主機板圖說 (續)

否 連接器 說明
16入侵 侵入切換開關連接器
17●SATA-1	●SATA-2 ●SATA-3 ●SATA-4 ●SATA-5	●SATA 裝置資料線緣連接器 ●SATA 裝置資料線緣連接器 ●SATA 裝置資料線緣連接器 ●SATA 裝置資料線緣連接器 ●SATA 裝置資料線緣連接器
18 INT USB1 内部 USB 2.0
19 FAN SYS 系統風扇連接器
20 VROC 金鑰 CPU 上的 Intel Virtual RAID
21 PWR REMOTE 遠端電源開關連接器
22 ●M.2 PCIe SSD-0	●M.2 PCIe SSD-1	●M.2280/M.2230 固態硬碟插槽 ●M.2280/M.2230 固態硬碟插槽
23 ●THRM0	●THRM1	●熱感應器 0 連接器 ●熱感應器 1 連接器
24 RTC 畫式電池
25 TBT Thunderbolt 附加插卡連接器
26 SLOT5 PCIe4 x8 PCI Express Gen 4 x8 插槽
27 SLOT4 PCIe4 x16 PCI Express Gen 4 x16 插槽
28	SLOT3 PCIe4 x8	PCI Express Gen 4 x8 插槽,以 x4 模式電氣連線
29 SLOT2 PCIe4 x8	PCI Express Gen 4 x8 插槽
30 SLOT1 PCIe5 x16	PCI Express Gen 5 x16 插槽
31 風扇 Rear0	後側風扇 0
32 DIMM1 - DIMM8 記憶體模組連接器
33 風扇 Rear1	後側風扇 1

卸下主機板

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。

註：您電腦的服務標籤位在主機板上。在更換主機板後，您必須在BIOS設定程式中輸入服務標籤。
註：更換主機板會移除您使用BIOS設定程式對BIOS所做的變更。在更換主機板後您必須再次進行適當的變更。
註: 將綸線從主機板拔下之前,請先記下連接器的位置,以便在更換主機板後,可以將它們連接回正確位置。

1. 卸下侧盖。
2. 卸下前盖。
3. 卸下前 I/O 托架。
4. 卸下氣流護罩。
5. 卸下 PCIe 固定座。
6. 卸下3.5时硬碟/2.5时硬碟。
7. 卸下記憶體模組。
8. 卸下M.22230 SSD/M.22280 SSD。

9. 卸下硬碟風扇組件。

10. 卸下内部硬碟固定框架。

11. 卸下接電的GPU。

① 註: 卸下主機板之前,請先從機箱卸下顯示卡橡膠保護墊。

1. 卸下入侵偵測開關。
2. 卸下散熱器組件。
3. 卸下前凤凰扇組件和後凤凰扇組件。
4. 卸下電源供應器。

i 註: 卸下主機板之前,請先從電源供應器護蓋卸下電源供應器線固定夾。

1. 卸下處理器。

關於此工作

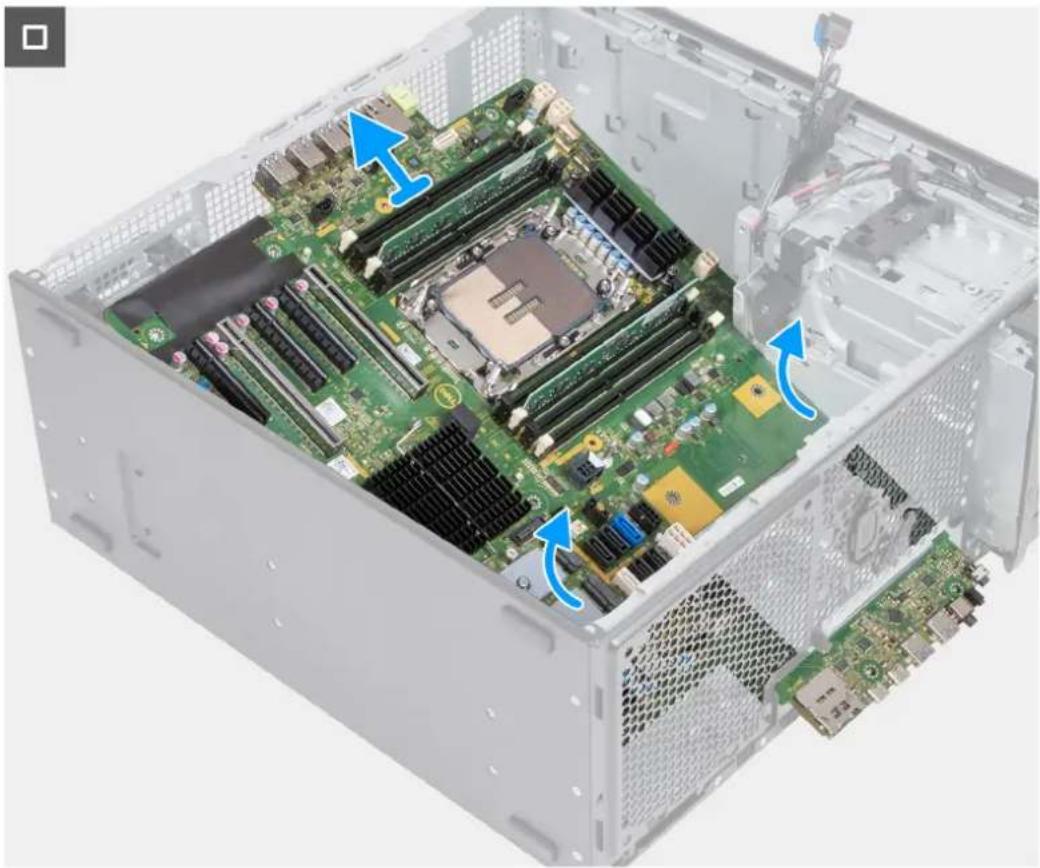

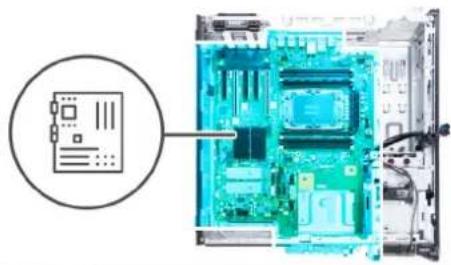

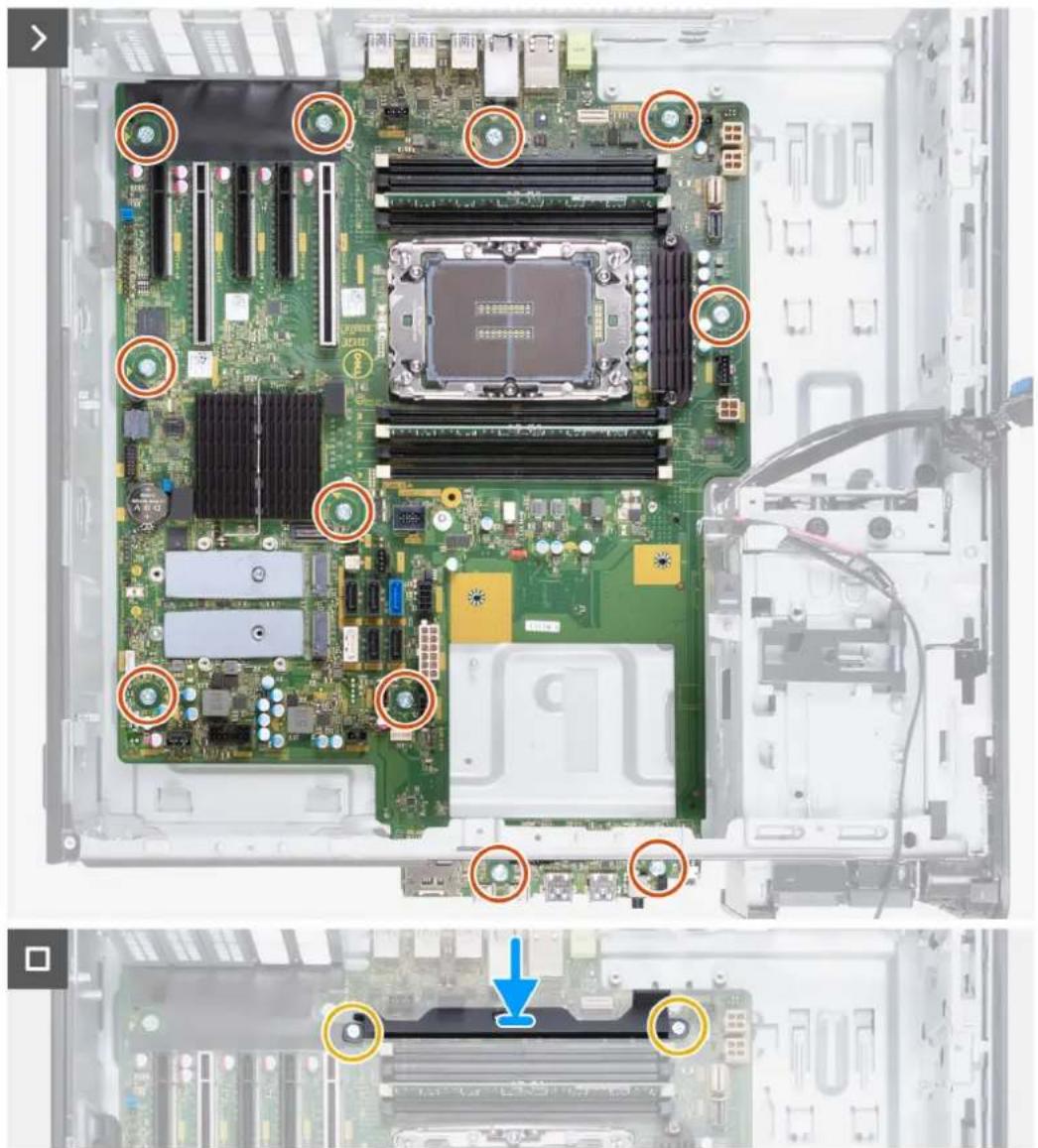

下圖顯示主機板的位置，並以圖示解釋卸除程序。

11x

6-32

2x

M3x5

步骤

1. 卸下將後側底部氣流護罩固定至主機板的兩顆（M3）螺絲。
2. 卸下將主機板固定至機箱的11顆（#6-32）螺絲。
3. 傾斜抬起主機板，然後從機箱卸下主機板。

安装主機板

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

下圖顯示主機板的位置，並以圖示解釋安裝程序。

11x

6-32

2x

M3x5

步骤

1. 將主機板上的前 I/O 連接埠推入機箱的前 I/O 插槽，然後將主機板上的螺絲孔對準機箱上的螺絲孔。
2. 裝回將主機板固定至機箱的11顆（#6-32）螺絲。
3. 將後側底部氣流護罩對準置於主機板上。
4. 安裝將後側底部氣流護罩固定至主機板的兩顆（M3）螺絲。

後續步驟

1. 安装處理器。
2. 安裝電源供應器。

① 註: 裝回主機板時,請將電源供應器線固定夾安裝至電源供應器蓋。

1. 安裝前風扇組件和後風扇組件。
2. 安裝散熱器組件。
3. 安裝入侵偵測開關。
4. 安装接電的GPU。

① 註: 裝回主機板後,請將顯示卡橡膠保護墊安裝至機箱。

1. 安装内部硬碟固定框架。
2. 安裝硬碟風扇組件。

3. 安装M.2 2230 SSD/M.2 2280 SSD。

4. 安裝記憶體模組。

5. 安装3.5时硬碟/2.5时硬碟。
6. 安装 PCIe 固定座。
7. 安裝氣流護罩。
8. 安装前 I/O 托架。
9. 安装前蓋。
10. 安裝側蓋。
11. 按照拆裝電腦內部元件之後中的程序操作。

註：您電腦的服務標籤位在主機板上。在更換主機板後，您必須在BIOS設定程式中輸入服務標籤。

註：更換主機板會移除您使用BIOS設定程式對BIOS所做的變更。在更換主機板後您必須再次進行適當的變更。

導軌套件

卸下右側導軌套件

事前準備作業

1. 按照拆装電腦內部元件之前中的程序操作。
2. 卸下頂蓋。
3. 卸下侧盖。

關於此工作

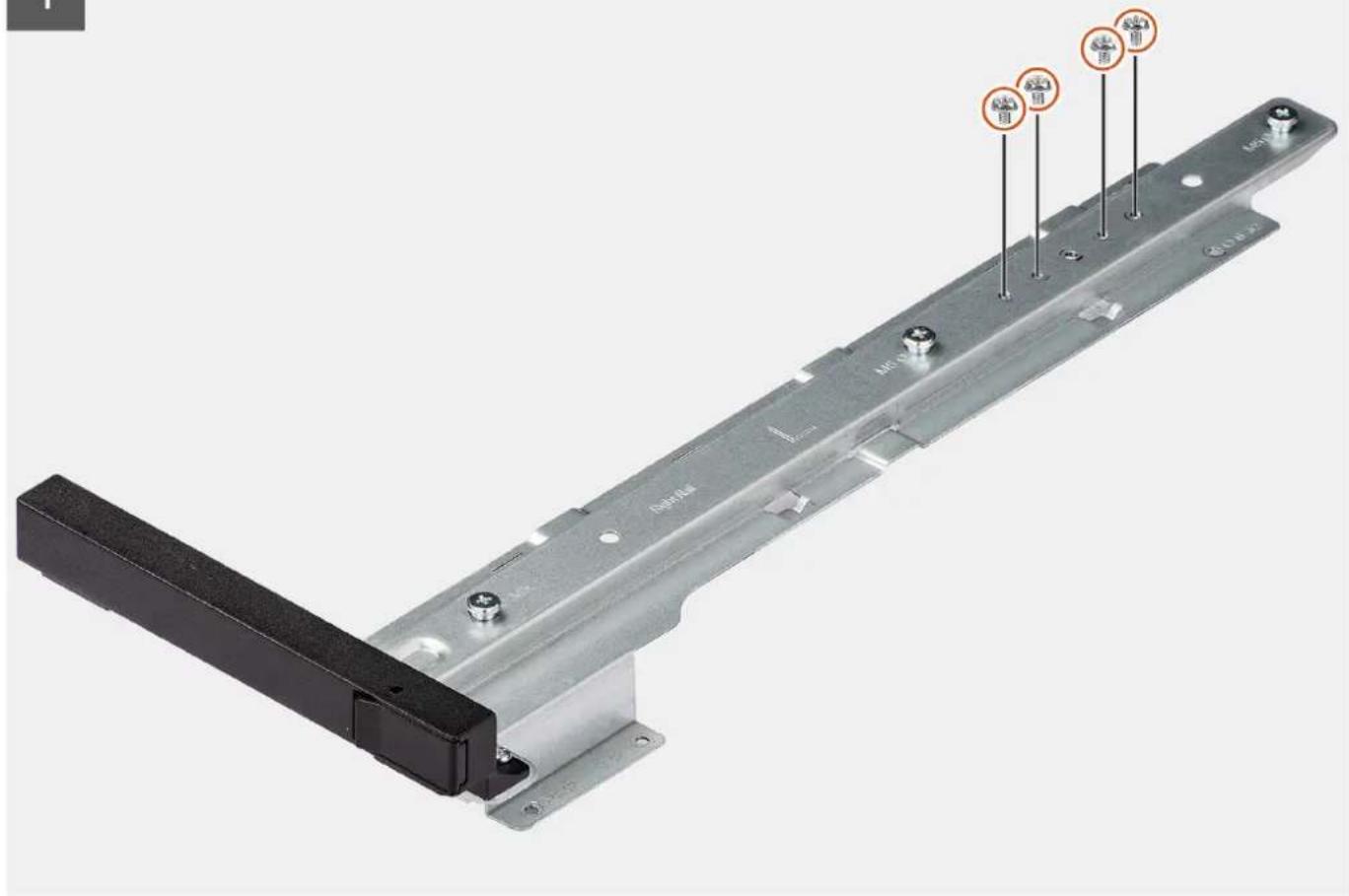

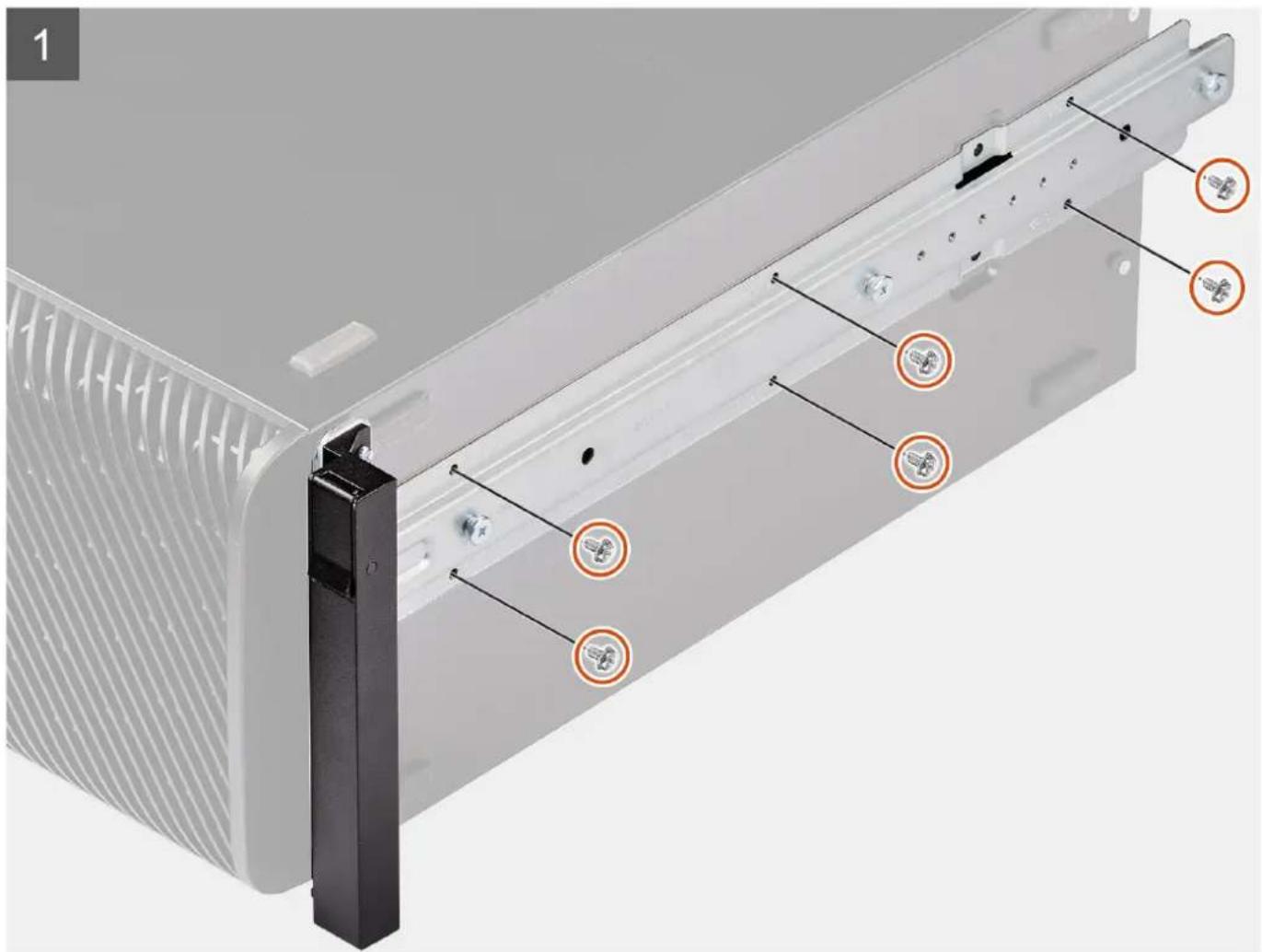

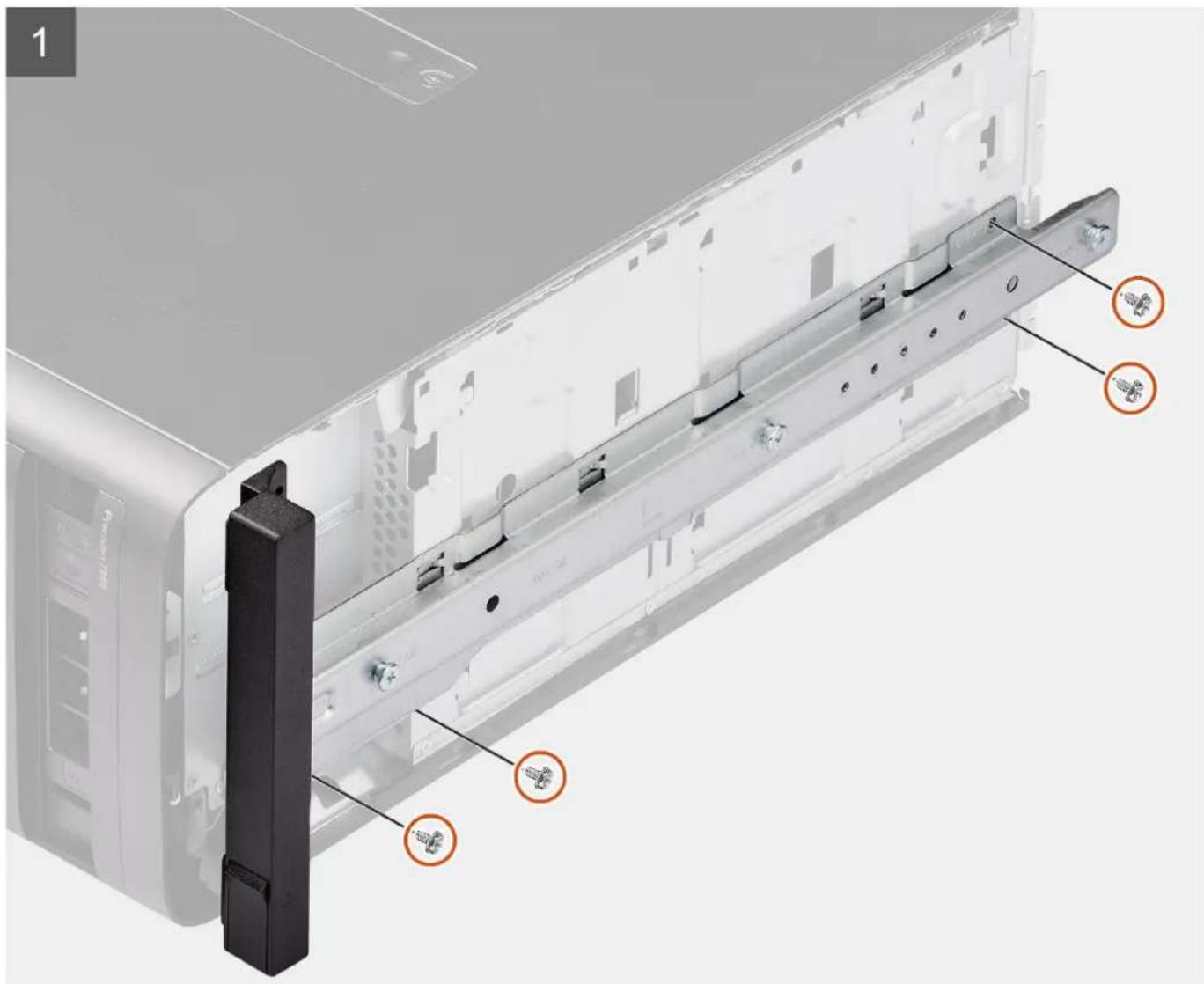

下圖顯示右側導軌套件的位置，並以圖示解釋卸除程序。

4x

M6x32

步驟

1. 卸下將右側導軌套件固定至機箱的四顆螺絲(M6x32)。
2. 將導軌套件從機箱上的插槽抽出卸下。
3. 將四顆螺絲（M6x32）裝回導軌套件。

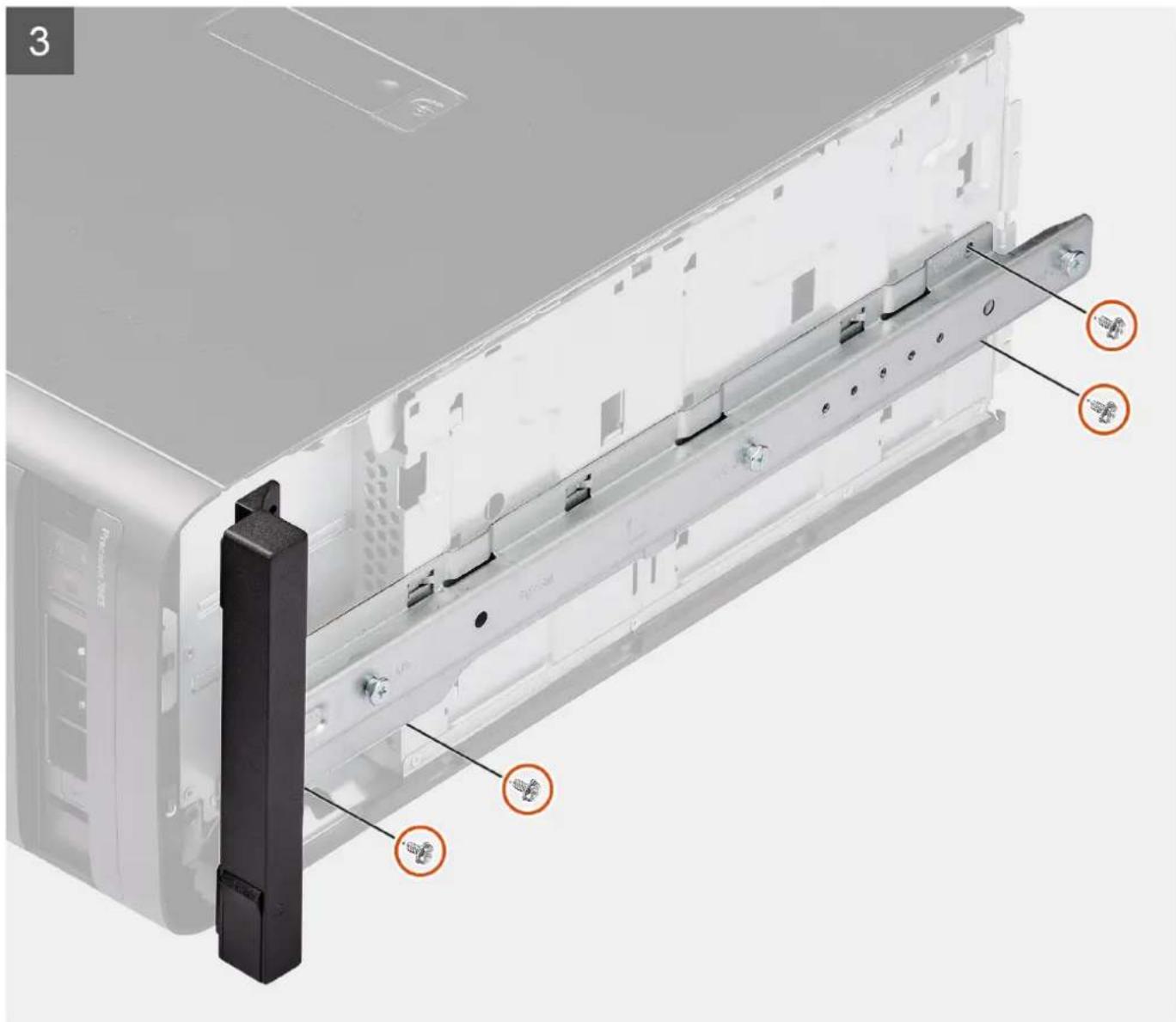

安装右側導軌套件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

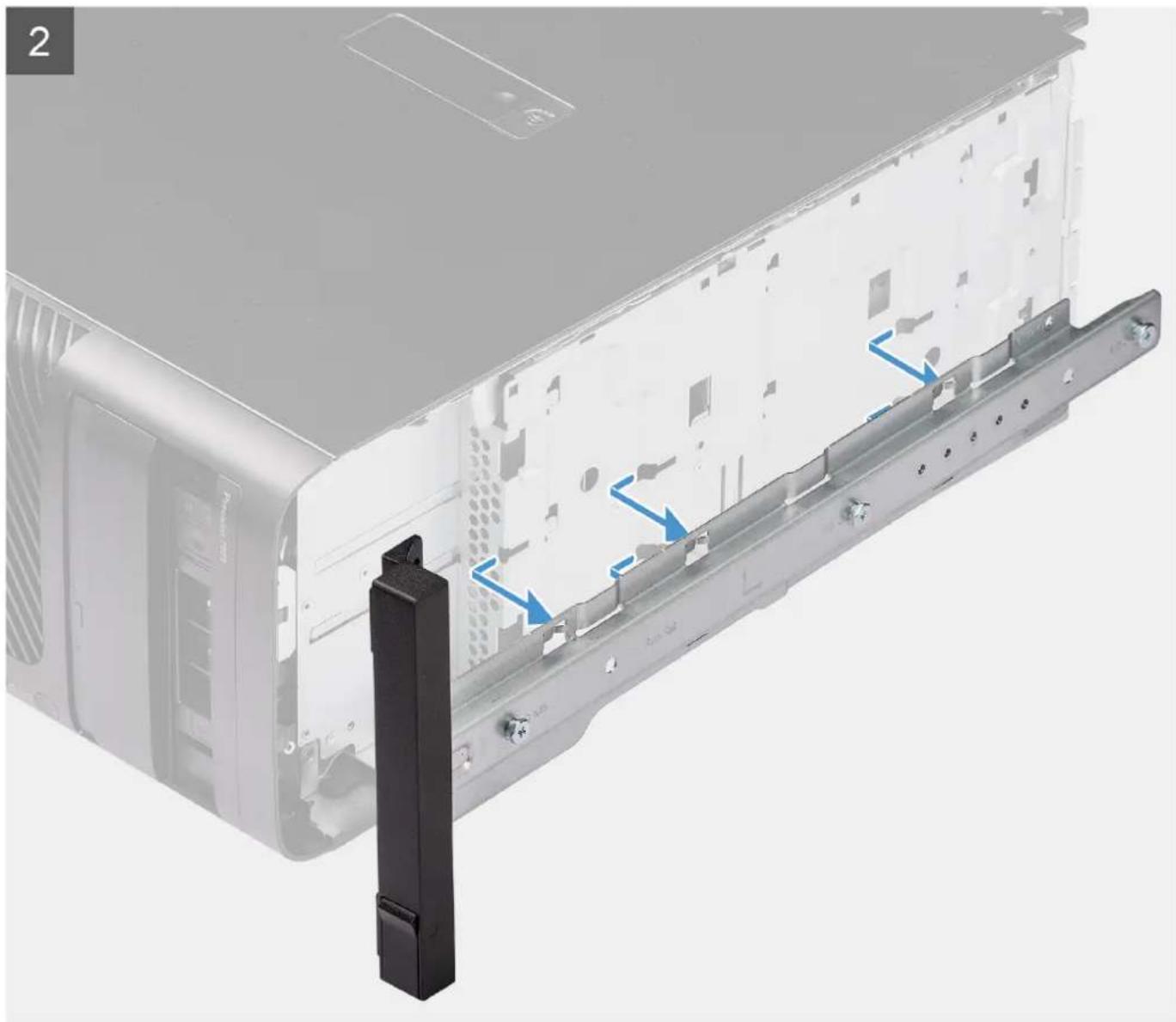

下圖顯示右側導軌套件的位置，並以圖示解釋安裝程序。

4x

M6x32

1

步骤

1. 從導軌套件卸下四顆螺絲(M6x32)。
2. 將右側導軌套件對準機箱上的插槽，然後推動以將其固定到位。
3. 裝回四顆螺絲（M6x32），將右側導軌套件固定至機箱

後續步驟

1. 安装侧盖。
2. 安裝頂盖。
   3.按照拆装電腦內部元件之後中的程序操作。

卸下左側導軌套件

事前準備作業

1.按照拆装電腦內部元件之前中的程序操作。
2. 卸下側蓋。

112卸下和安装元件

關於此工作

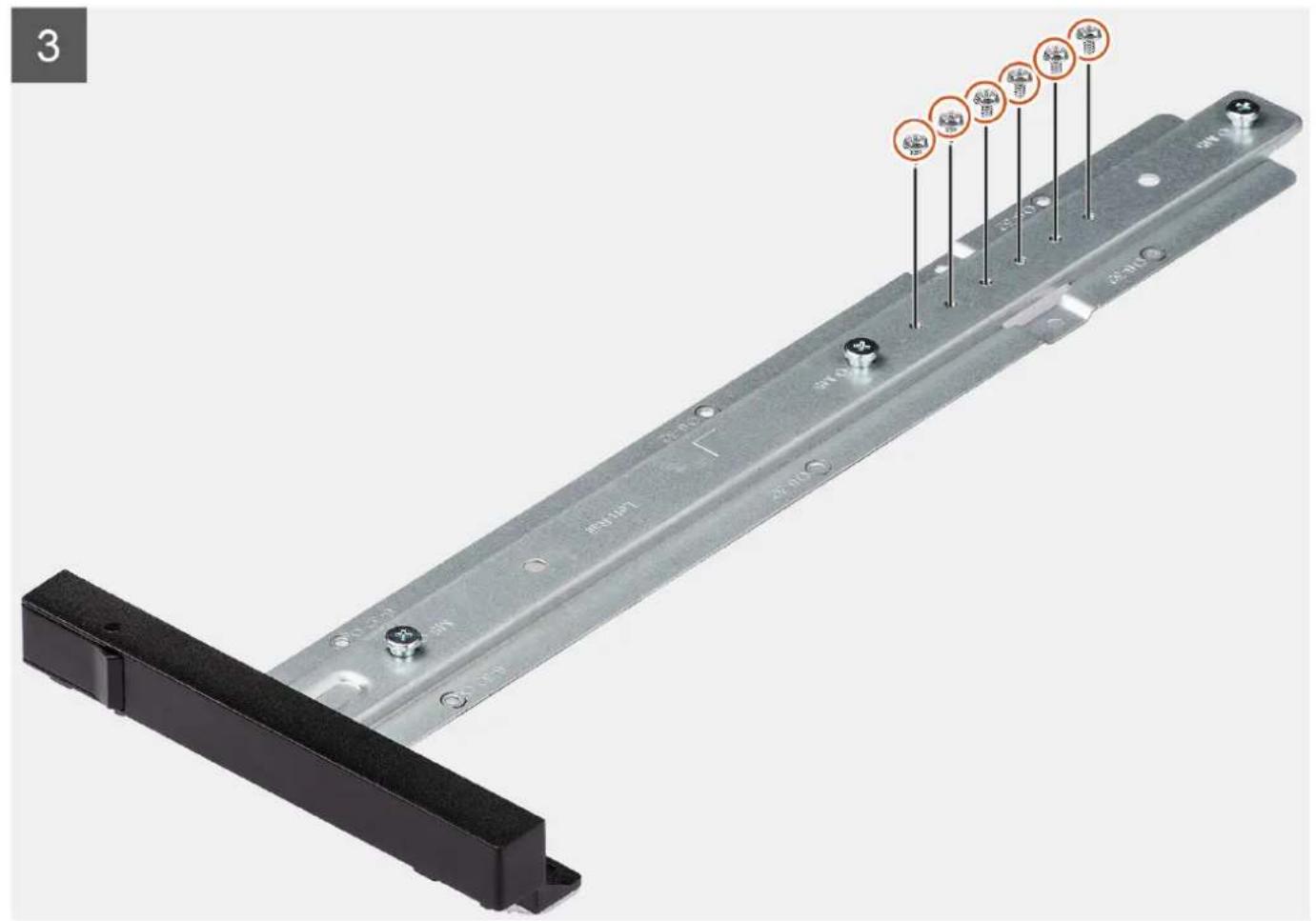

下圖顯示左側導軌套件的位置，並以圖示解釋卸除程序。

6x
M6x32

步驟

1. 卸下將左側導軌套件固定至機箱的六顆螺絲(M6x32)。
2. 從機箱卸下導軌套件。
   3.將四顆螺絲（M6x32）裝回導軌套件。

安装左側導軌套件

事前準備作業

如果要更換元件，請先卸下現有元件，再開始執行安裝程序。

關於此工作

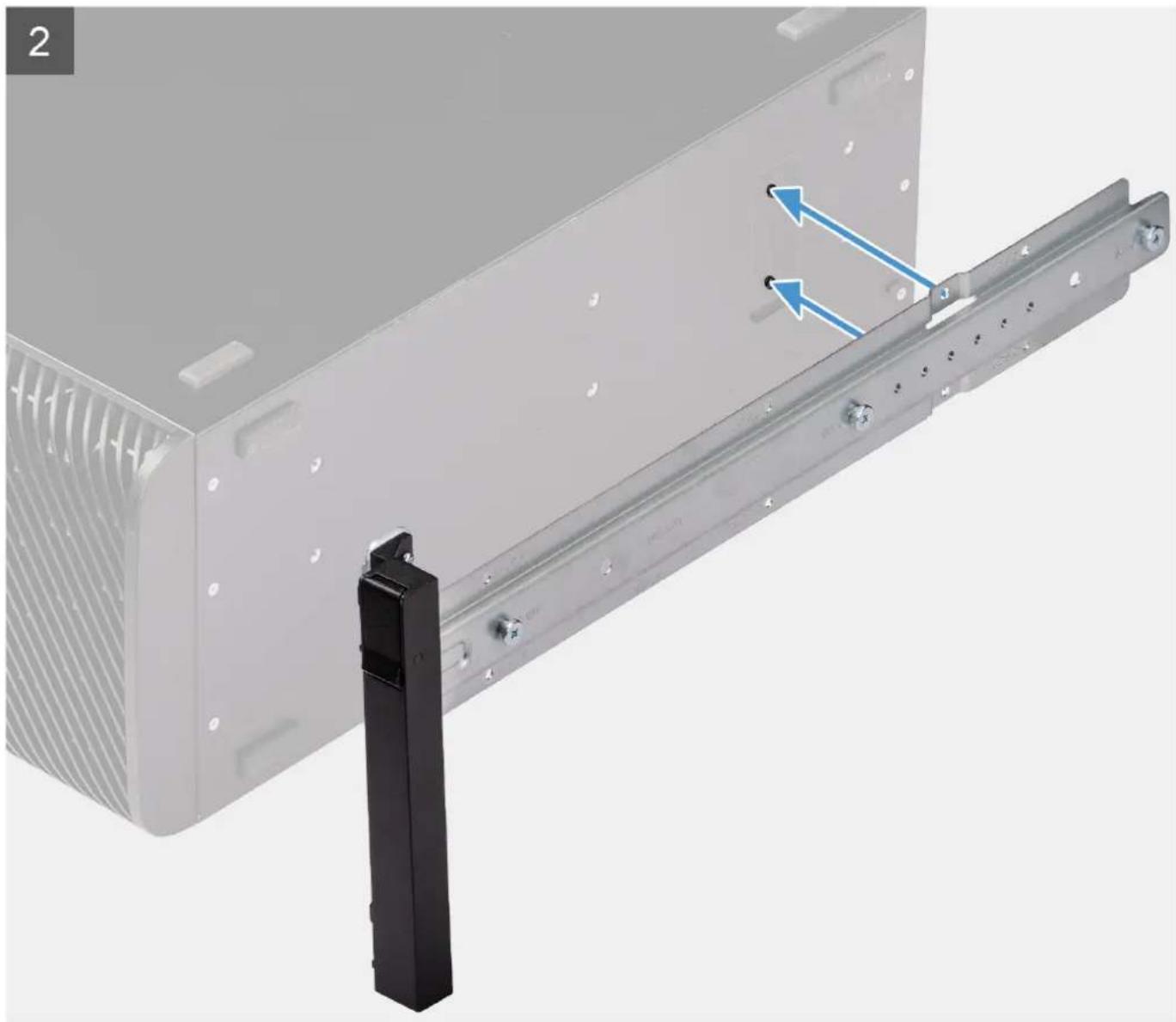

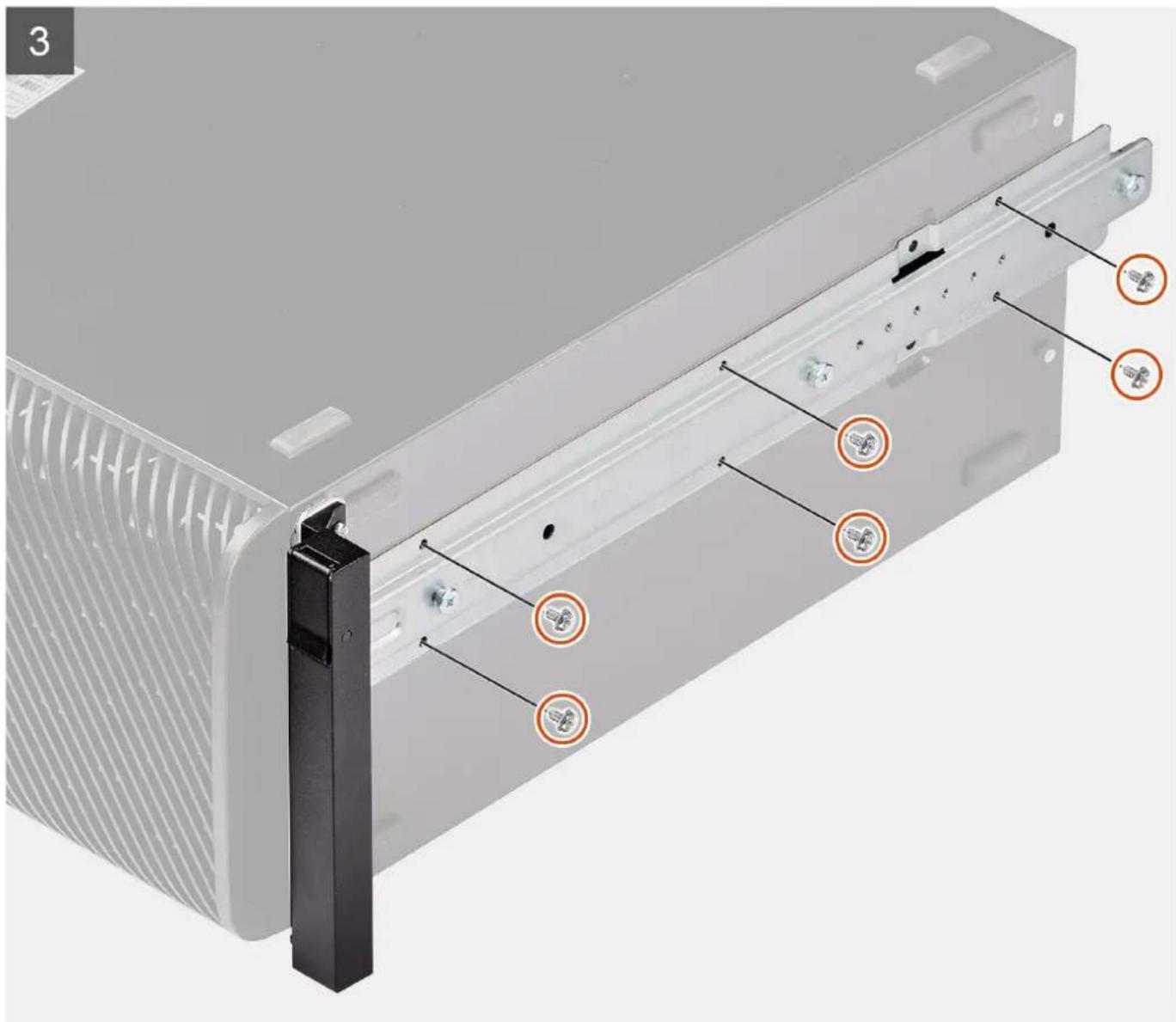

下圖顯示左側導軌套件的位置，並以圖示解釋安裝程序。

6x

M6x32

步骤

1. 從導軌套件卸下六顆螺絲(M6x32)。
2. 將左側導軌套件上的螺絲孔對準機箱上的螺絲孔。
3. 裝回六顆螺絲（M6x32），將左側導軌套件固定至機箱

後續步驟

1. 安装侧盖。
2. 按照拆装電腦內部元件之後中的程序操作。

驅動程式與下載

進行故障排除、下載或安裝驅動程式時，建議您閱讀 Dell 知識庫文章以及驅動程式和下載常見問題 000123347。

BIOS 設定

警示：除非您是相當有經驗的電腦使用者，否則請勿變更BIOS設定中的設定。某些變更可能會導致電腦運作不正常。

① 註: 視電腦和安裝的裝置而定, 本節列出的選項不一定會顯示。
注：在BIOS設定中變更設定之前，建議您記下原始設定以供日後參考。

請基於下列目的使用BIOS設定：

取得電腦上所安裝硬體的相關資訊，例如RAM容量和儲存裝置大小。
- 变更系統組態資訊。
- 設定或變更使用者可選取的選項，例如使用者密碼、所安裝的硬碟類型，以及啟用或停用基本裝置。

進入BIOS設定程式

關於此工作

開啟（或重新啟動）電腦，並立即按下F2鍵。

導覽鍵

i 註:對於大部分的「系統設定」選項，系統會儲存您所做的任何變更，但必須等到您重新啟動電腦後，變更才會生效。

表 3. 导覽鍵

按鍵 导覽
向上方向鍵 移至上一個欄位。
向下方向鍵 移至下一個欄位。
Enter 在所選取的欄位中選擇一個值 (如果有的話) 或移至欄位中的	連 結。
空白鍵 展開或收合下拉式清單 (若適用)。
標籤 移至下個焦點區域。
Esc鍵移到上一頁，直到您看到主畫面為止。在主畫面按下 Esc	後，會 出現一則訊息，提示您儲存任何未儲存的變更，然後重新啟動電腦。

單次開機選單

若要存取單次開機選單，請開啟電腦，並立即按下F2鍵。

① 註：如果您的電腦無法進入開機選單，請重新啟動電腦，並立即按下F2鍵。

單次開機選單會顯示可用的開機裝置，也會顯示可啟動診斷的選項。可用的開機選單選項有：

① 註: XXX 代表 SATA 磁碟機編號。

• 光碟機（若有）

SATA硬碟（如果有的話）
- 試斷

註:選擇診斷將會顯示ePSA診斷畫面。

單次開機選單也會顯示可存取「系統設定」畫面的選項。

F12 單次開機選單

若要進入單次開機選單，請開啟電腦，並立即按下F12鍵。

① 註: 如果電腦已開啟, 建議將其關機。

F12單次開機選單會顯示可用的開機裝置，包括診斷選項。可用的開機選單選項有：

• 光碟機(若有)
  SATA硬碟（如果有的話）
• 試斷

開機順序畫面也會顯示選項，讓您存取「系統設定」。

系統設定選項

(1) 註: 視系統和安裝的裝置而定, 本節列出的項目不一定會出現。

表 4. 系統設定選項一系統資訊功能表

概觀

Precision 5860 Tower

BIOS版本顯示BIOS版本號碼。

服務標籤 顯示系統的產品服務編號。

資產標籤 顯示系統的資產標籤。

Manufacture Date 顯示系統的製造日期。

所有權日期 顯示系統的所有權日期。

快速服務代碼 顯示系統的快速服務代碼。

擁有權標籤 顯示系統的擁有權標籤。

顯示系統上的 Signed Firmware Update 是否已啟用。

處理器資訊

處理器類型 顯示處理器類型。

最高時脈速度 顯示最高處理器時脈速度。

最低時脈速度 顯示最低處理器時脈速度。

目前的時脈速度 顯示目前的處理器時脈速度。

核心數 顯示處理器中的核心數目。

處理器ID顯示處理器識別碼。

處理器L2快取記憶體 顯示處理器L2快取記憶體大小。

處理器L3快取記憶體 顯示處理器L3快取記憶體大小。

Microcode Version（微碼版本）顯示微碼版本。

表 4. 系統設定選項一系統資訊功能表 (續)

概觀

Intel Hyper-Threading Capable (Intel Hyper- 顯示處理器是否具備 Hyper-Threading (HT) 功能。 Threading 功能) 64 位元技術 顯示 64 位元技術。 記憶體資訊 已安裝的記憶體 顯示系統安裝的總記憶體大小。 可用記憶體 顯示系統的總記憶體大小。 記憶體速度 顯示記憶體速度。 記憶體通道模式 顯示單一或雙通道模式。 記憶體技術 顯示記憶體使用的技術。 DIMM 1 Size 顯示 DIMM 1 記憶體大小。 DIMM 2 Size 顯示 DIMM 2 記憶體大小。 DIMM 3 Size 顯示 DIMM 3 記憶體大小。 DIMM 4 Size 顯示 DIMM 4 記憶體大小。 DIMM 5 大小 顯示 DIMM 5 記憶體大小。 DIMM 6 大小 顯示 DIMM 6 記憶體大小。 DIMM 7 大小 顯示 DIMM 7 記憶體大小。 DIMM 8 大小 顯示 DIMM 8 記憶體大小。 裝置資訊 原生解析度 顯示系統的原生解析度。 音效控制器 顯示系統的音效控制器資訊。 LOM MAC 位址 顯示系統的 LOM MAC 位址。 dGPU 影像控制器 顯示系統的顯示卡類型。 LOM 2 MAC 位址 顯示系統的 LOM 2 MAC 位址。 插槽 1 顯示系統的 PCIe 插槽資訊。 插槽 2 顯示系統的 PCIe 插槽資訊。 插槽 3 顯示系統的 PCIe 插槽資訊。 插槽 4 顯示系統的 PCIe 插槽資訊。 插槽 5 顯示系統的 PCIe 插槽資訊。

表 5. 系統設定選項 - 閉機組態選單

開機組態
開機順序
開機模式顯示開機模式。
開機順序顯示開機順序。
Secure Digital (SD) Card Boot (安全數位 (SD) 卡開機)	啟用或停用 SD 卡唯讀開機。 Secure Digital (SD) 卡開機選項預設為未啟用。
安全開機
Enable Secure Boot 故用或停用安全開機功能。此選項預設為未啟用。
安全開機模式 故用或停用以變更安全開機模式選項。

表 5. 系統設定選項 - 開機組態選單 (續)

開機組態

部署模式預設為已啟用。

進階金鈴管理

Enable Custom Mode 故用或停用自訂模式。

自訂模式選項預設為未啟用。

自訂金鈴管理模式 選擇專家金鈴管理自訂值。

表 6. 系統設定選項 - 整合式裝置選單

整合式裝置
日期/時間	以MM/DD/YYYY格式顯示目前日期，並以HH:MM:SS AM/PM格式顯示目前時間。
HDD風扇 故用或停用 HDD 風扇。
將系統記憶體限制在1TB以下 故用或停用限制功能，即使在系統上安裝1TB以上的記憶體，仍將系統記憶體的使用限制在略小於1TB的大小。此選項預設為停用。
音效
啟用音效 故用或停用麥克風和內建喇叭。	預設中，所有選項均啟用。
序列埠
序列埠1組態 顯示系統的序列埠組態資訊。	COM1：使用IRQ4將連接埠設為3F8h 選項預設為啟用。
PCIE分支	啟用或停用CPU之PCIe連接埠分支功能的組態設定。自動選項的預設為已啟用。
PCIe匯流排配置	顯示系統的PCIe匯流排配置資訊。預設選項預設為啟用。

表 7. 系統設定選項 - 儲存裝置選單

儲存裝置

SATA/NVMe 作業

SATA/NVMe 作業 設定整合式儲存裝置控制器的作業模式。

RAID On 選項預設為已啟用。

儲存介面

Port Enable 此頁面可讓您啟用內建磁碟機。

預設中,所有選項均啟用。

SMART 報告

Enable Smart Reporting (啟用 SMART 報告) 故用或停用在系統啟動時使用自我監測分析報告技術 (SMART)。

啟用 SMART 報告 選項預設為未啟用。

Drive Information (磁碟機資訊)

SATA-0

類型 顯示系統的 SATA-0 類型資訊。

裝置 顯示系統的 SATA-0 裝置資訊。

表 7. 系統設定選項 - 儲存裝置選單 (續)
储存装置

SATA-1
類型	顯示系統的 SATA-1 類型資訊。
裝置	顯示系統的 SATA-1 裝置資訊。
SATA-2
類型	顯示系統的 SATA-2 類型資訊。
裝置	顯示系統的 SATA-2 裝置資訊。
SATA-4
類型	顯示系統的 SATA-4 類型資訊。
裝置	顯示系統的 SATA-4 裝置資訊。
SATA-5
類型	顯示系統的 SATA-5 類型資訊。
裝置	顯示系統的 SATA-5 裝置資訊。
SATA-6
類型	顯示系統的 SATA-6 類型資訊。
裝置	顯示系統的 SATA-6 裝置資訊。
SATA-7
類型	顯示系統的 SATA-7 類型資訊。
裝置	顯示系統的 SATA-7 裝置資訊。
薄型 SAS PCIE SSD-0
類型	顯示系統的薄型 SAS PCIE SSD-0 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-0 裝置資訊。
薄型 SAS PCIE SSD-1
類型	顯示系統的薄型 SAS PCIE SSD-1 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-1 裝置資訊。
薄型 SAS PCIE SSD-2
類型	顯示系統的薄型 SAS PCIE SSD-2 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-2 裝置資訊。
薄型 SAS PCIE SSD-3
類型	顯示系統的薄型 SAS PCIE SSD-3 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-3 裝置資訊。
薄型 SAS PCIE SSD-4
類型	顯示系統的薄型 SAS PCIE SSD-4 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-4 裝置資訊。
薄型 SAS PCIE SSD-5
類型	顯示系統的薄型 SAS PCIE SSD-5 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-5 裝置資訊。
薄型 SAS PCIE SSD-6
類型	顯示系統的薄型 SAS PCIE SSD-6 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-6 裝置資訊。

表 7. 系統設定選項 - 儲存裝置選單 (續)

儲存裝置
薄型 SAS PCIE SSD-7
類型	顯示系統的薄型 SAS PCIE SSD-7 類型資訊。
裝置	顯示系統的薄型 SAS PCIE SSD-7 裝置資訊。
啟用 MediaCard
Secure Digital (SD) 卡	啟用或停用 SD 卡。
	Secure Digital (SD) 卡選項預設為啟用。
Secure Digital (SD) Card Read-Only Mode	啟用或停用 SD 卡唯讀模式。
(安全數位 [SD] 卡唯讀模式)	Secure Digital (SD) 卡唯讀模式選項預設為未啟用。

表 8. 系統設定選項 - 顯示器選單

顯示器

主要影像插槽

主要影像插槽當系統中有多個可用的控制器時，啟用以決定哪個影像控制器將作為主要顯示器。

自動選項的預設為已啟用。

全螢幕標誌 敬用或停用全螢幕標誌。

此選項預設為未啟用。

表 9. 系統設定選項 - 連線選單

連線
網路控制器組態
整合式 NIC 1 敓用或停用內建 LAN 控制器。	透過 PXE 敛用選項預設為啟用。
整合式 NIC 2 敗用或停用內建 LAN 控制器。	啟用選項預設為啟用。
啟用 UEFI �網路堆叠	啟用或停用 UEFI 网路堆疊，以及控制內建 LAN 控制器。 自動啟用選項預設為啟用。
HTTP(s) 開機功能
HTTP(s) 開機 故用或停用 HTTPS 開機功能。	此選項預設為啟用。
HTTP(s) 開機模式	自動模式選項預設為啟用。

表 10. 系統設定選項 - 電源選單

電源
USB PowerShare	讓系統在用電尖峰期間使用電池電力來運作。可使用自訂充電開始和自訂充電停止表，以防止在每天的特定時間內使用交流電源。
	調適性選項預設為啟用。
Enable USB PowerShare (啟用 USB PowerShare)	啟用或停用 USB Powershare 功能。
	此選項預設為啟用。
啟用峰值用電轉移	啟用尖峰用電轉移選項預設為已停用。

表 10. 系統設定選項 - 電源選單 (續)

電源

散熱管理 前用散熱風扇和處理器散熱管理，以調整系統效能、噪音及溫度。 最佳化選項預設為啟用。 下方 PCIe插槽區域 可讓您使用此控制項，提高下方 PCIe插槽區域的目標風扇速度。 CPU/記憶體區域 可讓您使用此控制項，提高 CPU/記憶體區域的目標風扇速度。 上方 PCIe插槽區域 可讓您使用此控制項，提高上方 PCIe插槽區域的目標風扇速度。 儲存裝置區域 可讓您使用此控制項，提高儲存裝置區域的目標風扇速度。 支援 USB 唤醒 Enable USB Wake Support 發用時，可使用滑鼠或鍵盤等 USB 裝置，將系統從待命、休眠及關機模式喚醒。 ① 註: 此功能需要將深度睡眠控制停用。 ② 註: 只有當連接交流電變壓器時，才能使用此功能。如果在待命狀態之前拔下AC 電源變壓器，BIOS 將中斷所有 USB 連接埠的供電，以節省電池電力。 啟用USB 唤醒支援選項預設為停用。 AC Behavior 讓系統在已正確插入交流電變壓器時自動開機。 關閉電源選項預設為已啟用。 作用中狀態電源管理 可讓您設定作用中狀態電源管理層級。 自動選項的預設為已啟用。 禁止睡眠 故用以在作業系統中禁止進入睡眠(S3)模式。 Block Sleep (禁止睡眠) 選項預設為停用。 Deep Sleep Control 已停用「深度睡眠控制」選項，以讓「使用 USB 鍵盤與滑鼠喚醒」功能在關機(S5)和休眠(S4)狀態下運作。 此選項預設為停用。 Intel 智慧變速技術 故用或停用 Intel 智慧變速技術支援。 Intel 智慧變速技術選項預設為啟用。

表 11. 系統設定選項一安全性功能表

安全保護
TPM 2.0 Security 啟用 TPM 2.0 Security 可讓您啟用或停用作業系統中的 TPM 可見度。 TPM 2.0 安全性開啓選項預設為啟用。
證明啟用 故用以控制在作業系統是否可看見可信賴平台模組 (TPM) 核可階層。
證明啟用選項預設為啟用。
金鑰儲存啟用 故用以控制在作業系統是否可看見可信賴平台模組 (TPM) 儲存階層。
啟金鑰儲存啟用選項預設為啟用。
SHA-256	啟用時, BIOS 和 TPM 會在 BIOS 開機期間使用 SHA-256 雍湊演算法將措施延伸至 TPM PCR。
	SHA-256 選項預設為啟用。
清除 故用以決定是否讓電腦清除 TPM 擊有者資訊，並將 TPM 恢復為預設狀態。
清除選項預設為停用。
PPI Bypass for Clear Commands (清除命令 PPI 略過)	可控制 TPM 實體操作介面 (PPI)。 清除命令 PPI 略過選項預設為停用。

表 11. 系統設定選項一安全性功能表 (續)

安全保護
Intel 總記憶體加密
總記憶體加密	啟用或停用以保護記憶體免於實體傷害，包括冷凍噴劑、探測 DDR 以讀取週期等。
	此選項預設為停用。
SMM 安全風險降低	啟用或停用額外的 UEFI SMM 安全風險降低保護功能。
	此選項預設為停用。
在下次開機時抹除資料
Start Data Wipe 故用或停用下次開機時抹除資料。
	啟動資料抹除選項預設為停用。
Absolute	啟用、停用或永久停用 Absolute Software 的選配 Absolute Persistence Module 服務的 BIOS 模組介面。
	此選項預設為啟用。
	警告:「永久停用」選項僅可選取一次。選取「永久停用」後,便無法重新啟用 Absolute Persistence。無法進一步變更啟用/停用狀態。
	註: Computrace 為啟用狀態時,即無法使用啟用/停用選項。
UEFI 開機路徑安全性	可控制從 F12 開機選單開機至 UEFI 開機路徑裝置時,系統是否會提示使用者輸入管理員密碼(若有設定)。 一律,內建 HDD 除外選項預設為已啟用。
已驗證的 BIOS 介面
啟用已驗證的 BIOS 介面	啟用或停用已驗證的 BIOS 介面。
	此選項預設為停用。
傳統管理功能介面存取	在啟用和佈建 ABI 時,可讓平台管理員透過「傳統管理功能介面存取」控制存取權。
	此選項預設為啟用。

表 12. 系統設定選項 - 更新、復原選單

更新、復原
UEFI Capsule Firmware Updates	透過UEFI 膿囊更新封裝啟用或停用BIOS 更新。 ① 註: 停用此選項可禁止BIOS 透過 Microsoft Windows Update 和 Linux Vendor Firmware Service (LVFS) 等服務進行更新。 此選項預設為啟用。
BIOS Recovery from Hard Drive (從硬碟復原 BIOS)	可讓使用者從使用者主要硬碟上的復原檔或外接USB 隨身碟，在某些損毀的BIOS情況下復原。 此選項預設為啟用。 ① 註: 從硬碟進行BIOS 復原的功能不適用於自我加密磁碟機(SED)。
BIOS 降級
Allow BIOS Downgrade (允許BIOS 降級)	此欄位可控制是否將系統韌體回復至先前版本。 此選項預設為啟用。
SupportAssist OS Recovery	啟用或停用當發生某些系統錯誤時，SupportAssist OS Recovery 工具的開機順序。 此選項預設為啟用。

表 12. 系統設定選項 - 更新、復原選單 (續)

更新、復原
BIOSConnect	主要作業系統開機失敗次數等於或大於「自動作業系統復原臨界值」設定選項指定的值，且本機服務作業系統未啟動或未安裝時，啟用或停用雲端服務作業系統復原。
	此選項預設為啟用。
Dell Auto OS Recovery Threshold	控制 SupportAssist 系統解析度主控台和 Dell 作業系統復原工具的自動開機流程。臨界值預設為 2。

表 13. 系統設定選項 - 系統管理選單

系統管理
服務標籤 顯示系統的產品服務編號。
資產標籤 建立系統資產標籤。
Wake on LAN/WLAN
Wake on LAN/WLAN	啟用或停用電腦從 WAN 接收到喚醒訊號時，可透過特殊的 LAN 訊號開機的功能。
	此選項預設為停用。
Auto on Time	可讓您將電腦設為每日自動啟動或在預先選取的日期啟動。只有當 Auto Power On (自動開機) 模式設為 Enabled Everyday (每天啟用) 或 Selected Day (選取日)時，才能設定此選項。
	此選項預設為停用。
Intel AMT 功能	啟用或停用 Intel AMT 功能。
	限制開機前存取選項預設為啟用。
SERR Messages 故用或停用 SERR 訊息機制。
		此選項預設為啟用。
First Power On Date
設定擁有權日期 可讓您設定所有權日期。
		此選項預設為停用。
診斷
作業系統代理程式要求 故用或停用作業系統代理程式要求。
		此選項預設為啟用。
開機自我測試自動復原	啟用或停用「開機自我測試自動復原」選項。
	此選項預設為啟用。

表 14. 系統設定選項 - 鍵盤選單

鍵盤

Keyboard Errors

Enable Keyboard Error Detection (啟用鍵盤可啟用或停用鍵盤錯誤偵測。錯誤偵測) 此選項預設為啟用。

Numlock LED 可讓您在系統開機時啟用或停用 Num Lock 功能。Fn 鍵定選項選項預設為啟用。

啟用 Numlock LED 可讓您啟用或停用 Numlock LED。此選項預設為啟用。

表 14. 系統設定選項 - 鍵盤選單 (續)

鍵盤

裝置組態快速鍵存取 故用或停用裝置組態快速鍵存取。 此選項預設為啟用。

表 15. 系統設定選項 - 「開機前行為」選單

開機前行為

Warning and Errors 出現警告或錯誤時，可啟用或停用要完成的動作。 警偵測到警告與錯誤時提示選項預設為已啟用。 Extend BIOS POST Time 設定 BIOS POST 載入時間。 0秒選項預設為啟用。

表 16. 系統設定選項—虛擬化功能表

虛擬化
Intel 虛擬化技術
啟用Intel 虛擬化技術(VT)	啟用時，系統可執行虛擬機器監視器(VMM)。 此選項預設為啟用。
VT for Direct I/O	啟用時，可讓系統執行適用於導向式I/O的虛擬化技術(VT-d)。 此選項預設為啟用。
Intel Trusted Execution Technology (Intel 可信賴執行技術)(TXT)
啟用Intel 可信賴執行技術(TXT)	指定測量虛擬機器監視器(MVMM)是否可以使用Intel 可信賴執行技術提供的附加硬體功能。必須啟用下列項目才能啟用Intel TXT。 ·信賴平台模組(TPM) ·Intel Hyper-Threading ·所有CPU核心(多核心支援) ·Intel 虛擬化技術 ·Intel VT for Direct I/O 此選項預設為停用。
DMA 保護
啟用開機前 DMA 支援 故用或停用開機前 DMA 支援。	此選項預設為啟用。
啟用作業系統核心 DMA 支援 故用或停用作業系統核心 DMA 支援。	此選項預設為啟用。
Intel Speed Select Technology 可讓您透過捨棄許多相同的對等核心，而非優先處理較少的高優先順序核心來設定處理器，這會提高基本頻率、功率、快取記憶體及Intel 涡輪加速速度。 計算選項預設為啟用。
多核心支援 故用以變更作業系統可用的CPU核心數。	所有核心選項預設為啟用。
啟用 Dell RMT	啟用或停用 Dell Reliable Memory Technology (RMT)·以識別和隔離系統RAM中的記憶體錯誤。 此選項預設為啟用。
清除 Dell RMT 記錄 此選項預設為停用。
Intel SpeedStep	可讓電腦動態調整處理器電壓及核心頻率，降低平均耗電量和減少產生的熱能。

表 16. 系統設定選項—虛擬化功能表 (續)

虛擬化
	此選項預設為啟用。
C-States Control	啟用或停用其他的處理器睡眠狀態。
	此選項預設為啟用。
Intel 濡輪加速技術	啟用或停用處理器的 Intel TurboBoost 模式。
	此選項預設為啟用。
Intel Hyper-Threading Technology	啟用或停用處理器的超執行緒。
	此選項預設為啟用。
動態調整：機器學習 問用或停用作業系統功能，以根據偵測到的工作負荷增強動態電源調整功能。
		此選項預設為停用。
Cache prefetch 問用硬體預先擲取器以開啟 MLC 資料流預先擲取器。
Hardware Prefetcher (硬體預先擲取器)	此選項預設為啟用。
相鄰快取記憶體預先擲取器	此選項預設為啟用。
PCIe 連結速度	可讓您選取裝置在系統中可達到的最大 PCIe 連結速度。
	自動選項的預設為已啟用。
PCIe Resizable Base Address Register (BAR)	啟用或停用 PCIe Resizable BAR 支援。
	此選項預設為停用。
RAS支援
記憶體 RAS 問用或停用記憶體模組上的 RAS	以回報錯誤，並協助將記憶體故障造成的系統停機時間降至最低。
	此選項預設為停用。
PCIe RAS	啟用或停用 PCIe 模組上的 RAS，以記錄 PCIe 故障導致的錯誤。
	此選項預設為停用。
CPU RAS	啟用或停用 CPU 上的 RAS，以記錄 CPU 故障導致的錯誤。
	此選項預設為停用。

表 17. 系統設定選項一效能功能表

效能

Intel Speed Select Technology 可讓您透過捨棄許多相同的對等核心，而非優先處理較少的高優先順序核心來設定處理器，這會提高基本頻率、功率、快取記憶體及Intel 涡輪加速速度。計算選項預設為啟用。

多核心支援 故用以變更作業系統可用的CPU核心數。所有核心選項預設為啟用。

啟用 Dell RMT 故用或停用 Dell Reliable Memory Technology (RMT)，以識別和隔離系統 RAM 中的記憶體錯誤。此選項預設為啟用。

清除 Dell RMT 記錄 此選項預設為停用。

Intel SpeedStep 可讓電腦動態調整處理器電壓及核心頻率，降低平均耗電量和減少產生的熱能。此選項預設為啟用。

表 17. 系統設定選項一效能功能表 (續)

效能
C-States Control	啟用或停用其他的處理器睡眠狀態。 此選項預設為啟用。
Intel 渭輪加速技術	啟用或停用處理器的 Intel TurboBoost 模式。 此選項預設為啟用。
Intel Hyper-Threading Technology	啟用或停用處理器的超執行緒。 此選項預設為啟用。
動態調整：機器學習 剝用或停用作業系統功能，以根據偵測到的工作負荷增強動態電源調整功能。 此選項預設為停用。
Cache Prefetch 問用硬體預先擲取器以開啟 MLC 資料流預先擲取器。
Hardware Prefetcher (硬體預先擲取器)	此選項預設為啟用。
相鄰快取記憶體預先擲取器	此選項預設為啟用。
PCIe 連結速度	可讓您選取裝置在系統中可達到的最大 PCIe 連結速度。 自動選項的預設為已啟用。
PCIe Resizable Base Address Register (BAR)	啟用或停用 PCIe Resizable BAR 支援。 此選項預設為停用。
RAS支援
記憶體 RAS 問用或停用記憶體模組上的 RAS	·以回報錯誤，並協助將記憶體故障造成的系統 停機時間降至最低。 此選項預設為停用。
PCIe RAS	啟用或停用 PCIe 模組上的 RAS，以記錄 PCIe 故障導致的錯誤。 此選項預設為停用。
CPU RAS	啟用或停用 CPU 上的 RAS，以記錄 CPU 故障導致的錯誤。 此選項預設為停用。

表 18. 系統設定選項一系統日誌功能表

系統記錄
BIOS Event Log (BIOS 事件記錄)清除 BIOS 事件記錄 顯示 BIOS 事件。
	保存記錄選項預設為啟用。
Dell Reliable Memory Technology 事件	顯示 Dell Reliable Memory Technology 事件。

更新BIOS

在Windows中更新BIOS

關於此工作

警示：如果在更新BIOS之前沒有暫停BitLocker，下一次重新啟動電腦時，電腦將無法辨識BitLocker金鑰。接著電腦會提示您輸入復原金鑰以繼續進行，且會在每次重新開機時要求此金鑰。如果不知道復原金鑰，可能會導致資料遺失或執行不必要的作業系統重新安裝工作。如需此主題的詳細資訊，請前往Dell支援網站搜尋知識庫資源。

步骤

1. 前往 Dell 支援網站。
2. 按一下產品支援。在搜尋支援方塊中，輸入電腦的產品服務編號，然後按一下搜尋。

註：如果您沒有產品服務編號，請使用 SupportAssist 功能以自動識別您的電腦。您也可以使用產品 ID 或手動瀏覽您的電腦型號。

1. 按一下Drivers & Downloads（驅動程式與下載）。展開尋找驅動程式。
   4.選擇您的電腦上安裝的作業系統。
2. 在類別下拉式清單中，選取BIOS。
   6.選取最新版本的BIOS，然後按下載，即可下載電腦適用的BIOS檔案。
3. 下載完成後，瀏覽至儲存 BIOS 更新檔案的資料夾。
   8.連按兩下BIOS更新檔案圖示，然後按照畫面中的指示操作。

如需詳細資訊，請前往 Dell 支援網站搜尋知識庫資源。

在Linux和Ubuntu中更新BIOS

若要在安裝Linux或Ubuntu的電腦上更新系統BIOS，請前往Dell支援網站搜尋知識庫文章000131486。

在Windows中透過USB磁碟機更新BIOS

關於此工作

警示：如果在更新BIOS之前沒有暫停BitLocker，下一次重新啟動電腦時，電腦將無法辨識BitLocker金鑰。接著電腦會提示您輸入復原金鑰以繼續進行，且會在每次重新開機時要求此金鑰。如果不知道復原金鑰，可能會導致資料遺失或執行不必要的作業系統重新安裝工作。如需此主題的詳細資訊，請前往Dell支援網站搜尋知識庫資源。

步骤

1. 按照在Windows中更新BIOS中步骤1至步骤6的程序，下载最新的BIOS設定程式檔案。
2. 建立可開機USB隨身碟。如需詳細資訊·請前往Dell支援網站搜尋知識庫資源。
3. 將BIOS設定程式檔案複製至可開機的USB隨身碟。
4. 將可開機的USB隨身碟連接至需要BIOS更新的電腦。
5. 重新啟動電腦，然後按下F12。
6. 在單次開機選單中選取USB磁碟機。
7. 鍵入BIOS設定程式的檔案名稱，然後按Enter键。BIOS更新公用程式將顯示。
   8.按照畫面中的指示完成BIOS更新。

透過 F12 單次開機選單更新 BIOS

使用複製到FAT32USB磁碟機的BIOSupdate.exe檔，並透過F12單次開機選單開機，以更新電腦BIOS。

關於此工作

警示：如果在更新BIOS之前沒有暫停BitLocker，下一次重新啟動電腦時，電腦將無法辨識BitLocker金鑰。接著電腦會提示您輸入復原金鑰以繼續進行，且會在每次重新開機時要求此金鑰。如果不知道復原金鑰，可能會導致資料遺失或執行不必要的作業系統重新安裝工作。如需此主題的詳細資訊，請前往Dell支援網站搜尋知識庫資源。

BIOS更新

您可以使用可開機USB磁碟機從Windows執行BIOS更新檔，也可在電腦上透過F12單次開機選單更新BIOS。

多數2012年後出廠的 Dell 電腦都具有此功能。您可將電腦開機至F12單次開機選單，確認「BIOS快閃記憶體更新」是否列為電腦的開機選項。如果有列出此選項，則BIOS支援此BIOS更新選項。

註：在 F12 單次開機選單中有「BIOS 快閃記憶體更新」選項的電腦才能使用此功能。

從單次開機選單更新

若要從F12單次開機選單更新BIOS，您需要下列項目：

• 已格式化為 FAT32 構案系統的 USB 磁碟機 (不必是可開機隨身碟)
• 從 Dell 支援網站下載並複製到 USB 磁碟機根目錄下的 BIOS 可執行檔
  -連接至電腦的AC電源變壓器
• 可更新BIOS的正常電腦電池

請在F12選單中，依下列步驟執行BIOS快閃記憶體更新程序：

警示：BIOS更新過程中請勿關閉電腦電源。關閉電腦電源可能會導致電腦無法開機。

步骤

1. 在電源關閉的狀態下，將內含已複製更新程式的USB磁碟機插入電腦的USB連接埠。
   2.開啟電腦電源，然後按下F12鍵以存取單次開機選單，再使用滑鼠或方向鍵選取「BIOS更新」，然後按下Enter鍵。更新BIOS選單隨即顯示。

2. 按一下從檔案更新。

4.選取外接式USB裝置。
5.選取檔案後，連按兩下更新目標檔案，然後按一下送出。
6. 按一下更新BIOS。電腦會重新啟動以更新BIOS。
7. 電腦會在BIOS更新完成後重新啟動。

系統與設定密碼

表 19. 系統與設定密碼

密碼類型 說明
系統密碼 您必須輸入此密碼才能登入系統。
設定密碼 您必須輸入此密碼才能存取和變更您電腦的BIOS設定。

您可建立系統密碼和設定密碼以確保電腦的安全。

警示：密碼功能為您電腦上的資料提供基本的安全性。

警示：如果電腦無人看管，則任何人都能存取儲存在您電腦上的資料。

註：系統密碼和設定密碼功能已停用。

指定系統設定密碼

事前準備作業

只有狀態處於未設定時，您才可以指定新的系統或管理員密碼。

關於此工作

若要進入BIOS「系統設定」，請在開機或重新開機後，立即按下F2。

步骤

1. 在系統BIOS或系統設定畫面中，選擇安全性，然後按下Enter。
   安全性畫面隨即顯示。
2. 選取系統/管理員密碼，然後在輸入新密碼欄位建立密碼。

設定系統密碼時，請遵守以下規範：

• 密碼長度不超過 32 個字元。
  至少一個特殊字元:“(!" # $ % & !* + , -. / :;<=> ? @ [ \ ]^ _ ` [ ]”
  -數字0至9。

• 大寫字母 A 到 Z。
  小寫字母a到 z_

• 在確認新密碼欄位輸入先前輸入的系統密碼，然後按一下確定。

• 按下 Esc，然後按照訊息的提示儲存變更。
• 按下 Y 以储存變更。

電腦將重新啟動。

刪除或變更現有的系統或設定密碼

事前準備作業

請確定系統設定中的密碼狀態為「解除鎖定」·再嘗試刪除或變更現有的系統及/或設定密碼。如果密碼狀態為「鎖定」·則您無法删除或變更現有的系統或設定密碼。

關於此工作

若要進入「系統設定」，請在開機或重新開機後，立即按下F2。

步驟

1. 在系統BIOS或系統設定畫面中，選擇系統安全性，然後按下Enter。
   系統安全性畫面隨即顯示。
2. 在系統安全性畫面中，確認密碼狀態為「解除鎖定」。
3. 選取系統密碼。更新或刪除現有的系統密碼，然後按下 Enter 或 Tab。
4. 選取設定密碼。更新或刪除現有的設定密碼，然後按下 Enter 或 Tab。

註：如果您要變更系統密碼及/或設定密碼，請在出現提示時重新輸入新密碼。如果您要刪除系統密碼及/或設定密碼，請在出現提示時確認刪除。

1. 按下 Esc。出現訊息提示您儲存變更。
2. 按下 Y 即可儲存變更並結束系統設定。電腦將重新啟動。

清除BIOS（系統設定）和系統密碼

關於此工作

若要清除電腦密碼或BIOS 密碼，請連絡 Dell 技術支援部門，相關說明請見：連絡支援。如需詳細資訊，請參閱 Dell 支援網站。

註：如需有關重設 Windows 密碼或應用程式密碼的資訊，請參閱 Windows 或應用程式隨附的說明文件。

疑难排解

SupportAssist診斷(又稱為系統診斷)會執行完整的硬體檢查。「Dell SupportAssist開機前系統效能檢查」診斷內嵌於BIOS·且可由BIOS內部啟動。內嵌系統診斷會針對特定裝置或裝置群組提供多個選項，可讓您：

• 自動或以互動模式執行測試
• 重複測試。
• 顯示或儲存測試結果。
  ·執行完整測試以導入其他測試選項，進而提供有關一或多個故障裝置的額外資訊。
• 檢視通知您測試已順利完成的狀態訊息。
• 檢視錯誤訊息，以瞭解測試期間遇到的問題。

i 註:特定裝置的某些測試需要使用者手動操作。執行這些診斷測試時,請務必親自在電腦前操作。

如需詳細資訊，請參閱知識庫文章000180971。

執行 SupportAssist 開機前系統效能檢查

步骤

1.開啟您的電腦。
2.當電腦開機時，在Dell標誌出現後按下F12。
3. 在啟動選單畫面中，選擇 Diagnostics（診斷）選項。
4. 按一下左下角的箭頭。

Diagnostics 首頁隨即顯示。

1. 按一下右下角的箭頭前往頁面列表。
   這時會列出偵測到的項目。
2. 如果您要對特定裝置執行診斷測試，按下 Esc 然後按一下 Yes（是）以停止診斷測試。
3. 從左側窗格選擇裝置，然後按一下Run Tests(執行測試)。
   8.如果發生任何問題，將會顯示錯誤代碼

請記下錯誤代碼和驗證碼，並與 Dell 公司聯絡。

電源供應器內建自我測試

內建自我測試(BIST)有助於判斷電源供應器是否正常運作。若要對桌上型電腦或多合一電腦的電源供應器執行自我測試診斷，請前往 Dell支援網站搜尋知識庫資源。

系統診斷指示燈

本節列出電腦的系統診斷指示燈。

電源供應器診斷指示燈

以兩個狀態其中之一表示電源供應器狀態：

• 熄滅：無電源
  亮起：已供電。

電源按鈕指示燈

表 20.電源按鈕 LED 睫態

電源按鈕LED狀態 系統狀態 說明
熄滅●S4	●S5	處於休眠或開機狀態。
恆亮白色SO運作狀態
琥珀色穩定亮起各種睡眠狀態或無POST
閃爍琥珀色/白色無法執行POST

此平台係依據電源按鈕LED指示燈閃燦琥珀色/白色的模式·來判斷是否發生下表所列的故障問題：

① 註:

閃爍模式包含2組數字（分別代表，第一組：琥珀色閃爍、第二組：白色閃爍）。

• 第一組：電源按鈕LED會閃燦琥珀色1至9次，然後短暫停頓，接著LED會熄滅數秒。
• 第二組：電源按鈕LED會閃爍白色1至9次，然後停頓較長的時間，下一個循環會在短暫間隔後再次開始。

例如：未偵測到任何記憶體(2、3)。電源按鈕LED閃爍琥珀色2次，然後停頓，接著閃爍白色3次。電源按鈕LED會停頓數秒，然後再次開始下一次循環。

表 21. 系統診斷指示燈

閃爍模式		問題說明 建議的解決方法琥珀色 白色
			裝回主機板。
11TPM 傳測故障
12無法復原的 SPI 快閃式記憶體		故障	裝回主機板。
15 EC 無法設置 iFuse			裝回主機板。
1	6	一般失誤性EC代碼流程錯誤	斷開所有電力來源(AC、電池、幣式電池),然後按住電源按鈕3到5秒,以排空微量電力。
2	1	CPU 故障	•執行 Dell Support Assist/Dell Diagnostics 工具。 •如果問題仍然存在,請更換主機板。
2	2	主機板故障(含BIOS損毀或ROM錯誤)	•更新最新BIOS版本 •如果問題仍然存在,請更換主機板。
2	3	未偵測到記憶體/RAM	•確認是否已正確安裝記憶體模組。 •如果問題仍然存在,請更換記憶體模組。
2	4	記憶體/RAM 故障	•在插槽間重設和交換記憶體模組。 •如果問題仍然存在,請更換記憶體模組。
2	5	已安裝無效的記憶體	•在插槽間重設和交換記憶體模組。 •如果問題仍然存在,請更換記憶體模組。

表 21. 系統診斷指示燈 (續)

閃爍模式		問題說明 建議的解	決方法琥珀色 白色
26 系統主機板/晶片組錯誤			裝回主機板。
31 CMOS 電池故障	·重設主電池連接。		·如果問題仍然存在，請更換主電池。
32 PCI 或顯示卡/晶片故障			裝回主機板。
3	3	未找到 BIOS 恢復影像	· 更新最新 BIOS 版本 · 如果問題仍然存在，請更換主機板。
3	4	找到 BIOS 恢復影像，但無效	· 更新最新 BIOS 版本 · 如果問題仍然存在，請更換主機板。
35	電源軌故障		裝回主機板。
36	SBIOS 傳測到快閃記憶體損	毀。	· 按住電源按鈕 25 秒以上，即可進行 RTC 重設。如果問題仍然存在，請更換主機板。 · 斷開所有電源(AC、電池、幣式電池)，然後按住電源按鈕 3 到 5 秒以排空微量電力，確保所有電力均已排空。 · 輔行「從 USB 進行 BIOS 復原」，相關指示請參閱 Dell 支援網站。 · 如果問題仍然存在，請更換主機板。
3	7	等候 ME 回覆 HECI 記息逾時。	裝回主機板。

復原作業系統

當您的電腦即使重複幾次後仍然無法開機進入作業系統時，會自動啟動 Dell SupportAssist OS Recovery。

Dell SupportAssist OS Recovery 是獨立的工具，預先安裝在所有搭載 Windows 作業系統的 Dell 電腦上。其中包含各種工具，可以診斷與疑難排解可能發生在您的電腦開機進入作業系統前的問題。它可讓您診斷硬體問題、修復電腦、備份檔案，或將電腦還原至出廠狀態。

您也可以從 Dell 支援網站下載，以便在電腦由於軟體或硬體故障，而無法開機進入主要作業系統時，進行故障診斷和修正。

如需 Dell SupportAssist OS Recovery 的詳細資訊·請參閱《Dell SupportAssist OS Recovery User's Guide》(Dell SupportAssist OS Recovery使用者指南)·位於：Dell 支援網站上的「檢修工具」。按一下 SupportAssist·然後按一下 SupportAssist OS Recovery。

Real Time Clock (RTC) 重設

即時時鐘 (RTC) 重設功能可讓您或維修技術人員在無 POST/未開機/未通電的情況下，復原最近啟動的 Dell Latitude 和 Precision 系統機型。您只能在系統連接至 AC 電源且關機時，在系統上啟動 RTC 重設。按住電源按鈕 25 秒鐘。在您鬆開電源按鈕後，系統將進行 RTC 重設。

i 註：如果在重設期間將 AC 電源從系統拔除·或按住電源按鈕超過 40 秒·RTC 重設程序將會中止。

RTC重設會將BIOS還原為預設狀態，解除佈建IntelvPro及重設系統日期和時間。下列項目不會受RTC重設影響：

Service Tag
Asset Tag
- Ownership Tag
- Admin Password
系統密碼
HDD Password (HDD 密碼)
- 金鈺資料庫
系統記錄

i 註：IT系統管理員在系統上的vPro帳戶和密碼將會取消佈建。系統需要再次進行設定和組態設定程序·以重新連線至vPro伺服器。

下列項目不一定會根據您的自訂BIOS設定選項重設：

開機清單
-Enable Legacy Option ROMs
- Secure Boot Enable
-Allow BIOS Downgrade（允許BIOS降級）

備份媒體和回復選項

建議您建立修復磁碟機，以便疑難排解並修正 Windows 可能會發生的疑難雜症及問題。 Dell 提供多種選項，以供您復原 Dell 電腦上的 Windows 作業系統。如需詳細資訊，請參閱 Dell Windows 備份媒體與回復選項。

重新啟動Wi-Fi電源

關於此工作

如果您的電腦因為Wi-Fi連線問題無法存取網際網路，可以執行下列步驟，重設Wi-Fi裝置：

步骤

1.關閉電腦
2.關閉數據機。

① 註: 部分網際網路服務供應商 (ISP) 提供數據機或路由器組合裝置。

3.關閉無線路由器。
4.等待30秒。
5.開啟無線路由器。
6.開啟數據機。
7.開啟電腦。

系統限制

僅支援一個VMD控制器的密碼功能

問題：Precision 5860 Tower 僅支援一個VMD控制器的HDD/SSD 密碼功能。您可以為透過該VMD控制器連接的SSD/HDD設定密

原因：Precision 5860 Tower 可支援多個 VROC VMD 控制器。但是，僅有一個 VMD 控制器可支援密碼功能。

表 22. 解析度

解析度
適用於 SATA 硬碟	僅 VROC VMD 組態支援 SATA 硬碟密碼，MegaRAID 卡則不支援。
適用於固態硬碟	規則1：AHCI 模式支援所有 PCIe NVMe 密碼。
	規則2：在「RAID 開啟」模式下，如果 SSD 為以下組合，僅支援非 RAID 磁碟區 NVMe： ·含內建 SSD 的前方凹槽 (HSBP) 或 ·含內建 SSD 的 Zoom 卡
	規則3：變更可開機硬碟、硬碟位置或 RAID 磁碟區組態時，請務必清除所有 HDD 密碼。 ·如果未清除 HDD 密碼，電腦可能會無法開機，因為 HDD 密碼無法解除鎖定，尤其是當您將硬碟支援的 Flex Bay 或 Zoom 卡變更為不支援的 FlexBay 或 Zoom 卡時。 ·若您未按照規則3 操作，則系統可能不會執行 POST。若要對無 POST 進行故障診斷，請執行下列動作： ○將硬碟位置回復至原始組態，然後開機進入原始作業系統硬碟。 ○進入 BIOS 設定選單，然後將 SATA 模式變更為「RAID 開啟」模式。此外，請清除為所有硬碟設定的所有 HDD 密碼。

僅在 AHCI 模式下支援資料抹除功能

問題：Precision 5860 Tower 僅在AHCI模式下支援資料抹除功能，在「RAID開啟」模式下則不支援。您必須切換至AHCI模式，才能執行資料抹除。

原因：Precision 5860 Tower 不支援「RAID 開啟」模式下搭配 VROC 8.0 的資料抹除功能，因為 VROC 8.0 不支援 Sanitize 命令。

解決方案：您可以將HDD模式設為AHCI模式，然後抹除硬碟的資料。

註：Intel支援VROC9.0上的資料抹除功能，但Granite Rapids處理器上的除外。

若要變更HDD模式，請執行下列步驟：

1. 重新啟動電腦，然後在 Dell 標誌出現時按下 F2，以進入 BIOS 設定。
   2.前往儲存裝置索引標籤，確認電腦是否處於AHCI/NVMe或RAID開啟模式。

i 註：此選項預設為RAID開啟模式。

3.將SATA/NVMe作業變更為AHCI/NVMe模式。
4. 按一下套用，然後重新啟動電腦。

若要執行資料抹除功能，請執行下列步驟：

1. 重新啟動電腦，然後在 Dell 標誌出現時按下 F2，以進入 BIOS 設定。
   2.前往安全性索引標籤，然後搜尋下次開機時抹除資料選項。
2. 在下次開機時抹除資料底下，啟用啟動資料抹除選項。重新啟動電腦後，系統會將SSD資料抹除。
   4.顯示警告訊息時，按一下繼續。
3. 按一下Erase（清除）。「資料抹除已成功完成」訊息隨即顯示。
4. 按一下 OK（确定）。

註：當您開機進入作業系統時，找不到可開機裝置訊息隨即顯示，這表示您已成功清除硬碟。

取得協助和連絡 Dell

自助資源

您可以透過下列自助資源取得 Dell 產品和服務的資訊和協助。

表 23. 自助資源

自助資源 資源位置
有關 Dell 產品和服務的資訊 Dell �網站
秘訣
連絡支援	在 Windows 搜尋中,輸入 Contact Support,然後按下 Enter 键。
作業系統的線上說明 Windows 支援網站	Linux 支援網站
取得熱門解決方案、診斷程式、驅動程式及下載項目,並透過影 片、手冊及文件深入瞭解您的電腦。	您的 Dell 電腦可利用唯一的產品服務編號或快速服務代碼加以識別。若要查看 Dell 電腦的相關支援資源,請在 Dell 支援網站輸入產品服務編號或快速服務代碼。 如需如何尋找電腦之產品服務編號的詳細資訊,請參閱找出電腦的產品服務編號。
Dell 知識庫文章	1. 前往 Dell 支援網站。 2. 在「支援」頁面頂端的功能表列中,選取支援>支援資料庫。 3. 在「支援資料庫」頁面的搜尋欄位中,輸入關鍵字、主題或型號,然後按一下或輕觸搜尋圖示,以查看相關文章。

與 Dell 公司連絡

若要與 Dell 連絡以解決銷售、技術支援或客戶服務等問題，請參閱 Dell 支援網站。

① 註：服務可用性可能因國家或地區以及產品而異。
註：如果您沒有作用中的網際網路連線，您可以在購買發票、包裝單、帳單或 Dell 產品目錄中找到連絡資訊。
