ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TBL 1300 OLYMPIA

TBL 1300 Combo Μηχάνημα πλαστικοποίησης και θερμοκόλλησης

1 Σημαντικές υποδείξεις ασφαλείας .................................................... 114

1.1 Υποδείξεις ασφαλείας Συσκευή πλαστικοποίησης ................ 114

1.2 Υποδείξεις ασφαλείας Συσκευή θερμοκόλλησης ................... 115

2 Γενική εξαίρεση της εγγύησης .......................................................... 115 3 Χρήση σύμφωνα με τον προορισμό................................................. 115 4 Στοιχεία χειρισμού ............................................................................ 116

4.1 Στοιχεία χειρισμού στη συσκευή ............................................ 116

4.2 Πλήκτρα λειτουργίας και στοιχεία ενδείξεων.......................... 117

5 Έναρξη λειτουργίας .......................................................................... 118 6 Χειρισμός.......................................................................................... 118

6.1 Ενεργοποίηση και απενεργοποίηση της συσκευής ............... 118

6.2 Συσκευή πλαστικοποίησης..................................................... 118

6.2.3 Αντιμετώπιση συσσώρευσης διαφανειών.................. 120

6.3.2 Προστασία υπερθέρμανσης (Auto-off)....................... 122

7 Καθαρισμός & Περιποίηση ............................................................... 122

7.1 Εξωτερικός καθαρισμός της συσκευής .................................. 122

7.2 Καθαρισμός κυλίνδρων μεταφοράς ....................................... 122

• 8 Αντιμετώπιση προβλημάτων p. 123
• 9 Τεχνικά στοιχεία p. 124
• 10 Υπόδειξη αποκομιδής p. 126
• 11 Εγγύηση 14 1 Σημαντικές υποδείξεις ασφαλείας Για να διασφαλιστεί μία αξιόπιστη εργασία με τη συσκευή λάβετε υπόψη σας τα παρακάτω: ● Διαβάστε παρακαλώ προσεκτικά αυτές τις Οδηγίες Χρήσης και λάβετε τις υπόψη κατά το χειρισμού της συσκευής σας. ● Φυλάξτε τις Οδηγίες Χρήσης για μελλοντική χρήση. ● Αυτή η συσκευή επιτρέπεται να χρησιμοποιείται μόνο σε ξηρούς, κλειστούς χώρους. ● Τοποθετήστε τη συσκευή πριν από τη χρήση σε μία σταθερή και επίπεδη επιφάνεια. ● Μην ακουμπάτε το φις της πρίζας ηλεκτρικού δικτύου με υγρά χέρια. ● Τραβήξτε το φις της συσκευής από τη πρίζα του ηλεκτρικού δικτύου, όταν δεν χρησιμοποιείτε τη συσκευή. ● Αποφύγετε την πρόκληση ζημιάς στην πρίζα ηλεκτρικού δικτύου ή στο καλώδιο ρεύματος. Το καλώδιο ρεύματος δεν πρέπει να συστρέφεται. Η συσκευή δε θα πρέπει να τίθεται σε λειτουργία, όταν το καλώδιο του ρεύματος ή η πρίζα ηλεκτρικού δικτύου έχει υποστεί ζημιά. ● Να μην χρησιμοποιείτε τη συσκευή κοντά σε θερμές επιφάνειες ή σε υγρό περιβάλλον και προστατεύεστε αυτήν από την απευθείας επίδραση της ηλιακής ακτινοβολίας και την πολύ δυνατή επίδραση p. 1261

● Δεν επιτρέπεται η παραμονή στα παιδιά στους χώρους εργασίας της συσκευής, που είναι έτοιμη προς λειτουργία. ● Απενεργοποιήστε τη συσκευή πάντα αμέσως, όταν προκαλείται μία έντονη μυρωδιά ή όταν η συσκευή δε βρίσκεται σε λειτουργία. ● Τραβάτε το φις ηλεκτρικού δικτύου πάντα από τη πρίζα πριν από τον καθαρισμό της συσκευής. Μην χρησιμοποιείτε διαλύτες ή επιθετικά μέσα καθαρισμού. ● Επιτρέψτε τη διεξαγωγή επισκευών μόνο από το κατάλληλο εξειδικευμένο προσωπικό. Διαφορετικά υπάρχει κίνδυνος για τη ζωή σας και καμία απαίτηση εγγύησης.

1.1 Υποδείξεις ασφαλείας Συσκευή πλαστικοποίησης

● Η επιφάνεια της συσκευής θερμαίνεται κατά τη διάρκεια της θερμής πλαστικοποίησης. ● Εισάγετε στη συσκευή μόνο τις διαφάνειες πλαστικοποίησης, οι οποίες προβλέπονται, βλέπε κεφάλαιο „Τεχνικά στοιχεία”. Η επιλογή πολύ μεγάλων διαφανειών πλαστικοποίησης μπορεί να προκαλέσει συσσωρεύσεις στις διαφάνειες.115 ● Μην κόβετε το μέγεθος των διαφανειών πλαστικοποίησης. Οι δημιουργηθείσες ακμές κοπής θα μπορούσαν να προκαλέσουν τη συσσώρευση των διαφανειών. ● Μην χρησιμοποιείτε κατά τη θερμή πλαστικοποίηση διαφάνειες πλαστικοποίησης, οι οποίες προβλέπονται για ψυχρή πλαστικοποίηση. Θα προκαλούσατε ζημιά στη συσκευή, στις διαφάνειες πλαστικοποίησης και στο έγγραφο. ● Μην πλαστικοποιείτε ευαίσθητα στη θερμότητα υλικά με αυτή τη συσκευή, όπως π. χ. θερμικό χαρτί. ● Δεν μπορείτε να πλαστικοποιήσετε μεταλλικά αντικείμενα. ● Αν πλαστικοποιείτε υγρά έγγραφα θα επιτευχθούν κακής ποιότητας αποτελέσματα πλαστικοποίησης. ● Κρατήστε μακριά από την εισαγωγή πλαστικοποίησης χαλαρά μέρη από ρούχα, γραβάτες, κοσμήματα, μακριά μαλλιά ή άλλα χαλαρά αντικείμενα. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ!

1.2 Υποδείξεις ασφαλείας Συσκευή θερμοκόλλησης

● Η επιφάνεια της συσκευής θερμαίνεται κατά τη διάρκεια της λειτουργίας. ● Να χρησιμοποιείτε μόνο ντοσιέ βιβλιοδεσίας του κατάλληλου μεγέθους. Διαφορετικά δεν επιτυγχάνεται επαρκής ποιότητας δεσίματος. ● Μην δένετε ευαίσθητα στη θερμότητα υλικά με αυτή τη συσκευή, όπως π. χ. θερμικό χαρτί. ● Μην εισάγετε μεταλλικά στοιχεία και δάκτυλα στο άνοιγμα της συσκευής. Διαφορετικά υπάρχει ο κίνδυνος ηλεκτροπληξίας ή εγκαυμάτων. 2 Γενική εξαίρεση της εγγύησης Δεν αναλαμβάνουμε εγγύηση για την ορθότητα των πληροφοριών, που αφορούν σε τεχνικές ιδιότητες, καθώς και της τεκμηρίωσης που εμπεριέχεται στο παρόν. Το προϊόν που περιγράφεται στην παρούσα τεκμηρίωση και ενδεχομένως τα αξεσουάρ του υπόκεινται σε μία συνεχή βελτίωση και εξέλιξη. Για το λόγο αυτό επιφυλασσόμεθα του δικαιώματος τροποποίησης, συστατικών μερών, αξεσουάρ , τεχνικών προδιαγραφών καθώς και της υπάρχουσας τεκμηρίωσης του προϊόντος ανά πάσα στιγμή χωρίς ανακοίνωση. 3 Χρήση σύμφωνα με τον προορισμό Αυτή η συσκευή πλαστικοποίησης και θερμοκόλλησης επιτρέπεται να χρησιμοποιείται μόνο για: ● την πλαστικοποίηση με διαφάνειες θερμής πλαστικοποίησης και διαφάνειες ψυχρής πλαστικοποίησης με πάχος διαφάνειας116 πλαστικοποίησης από 75 μέχρι 125 mic

, όπου το συνολικό πάχος των προς πλαστικοποίηση εγγράφων (φωτογραφίες, εικόνες, καρτ- ποστάλ, χαρτί κλπ.) επιτρέπεται να βρίσκεται στα μέγιστο 0,6 mm ● το δέσιμο του μέγιστου αριθμού των 200 φύλλων χαρτιού (70g/m

ειδικά ντοσιέ θερμικής βιβλιοδεσίας με μέγιστο πλάτος 20 mm Κάθε άλλη χρήση θεωρείται ως μη σύμφωνη προς τον προορισμό. Δεν επιτρέπεται να διενεργείτε αλλαγές ή προσαρμογές στη συσκευή από μόνος

4 Στοιχεία χειρισμού

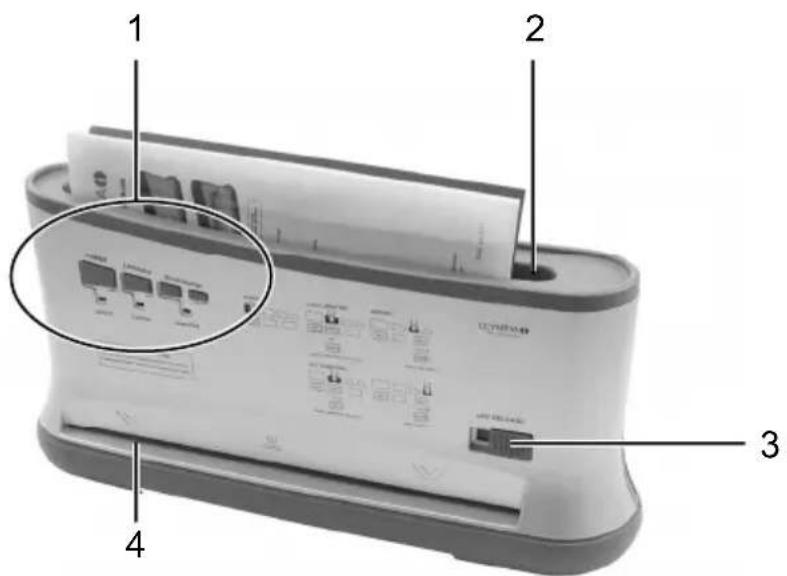

4.1 Στοιχεία χειρισμού στη συσκευή

1 Στοιχεία χειρισμού και ενδείξεων 2 Φρεάτιο δεσίματος 3 Σύρτης αποσυμφόρησης (Λειτουργία πλαστικοποίησης) 4 Εισαγωγή πλαστικοποίησης (Μπροστινό τμήμα)

25 mic ή micron = Μία από την αγγλική γλώσσα προερχόμενη ονομασία για το μικρόμετρο (µm). 1 μικρόμετρο είναι ένα χιλιοστό του χιλιοστού. Παραδείγματα: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.

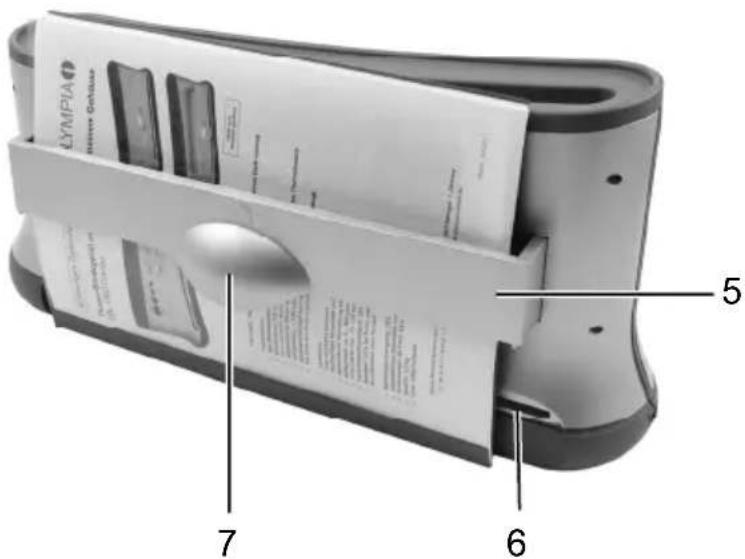

5 Ανοιγόμενη βάση (Διάταξη ψύχρανσης) 6 Λαβή της ανοιγόμενης βάσης 7 Έξοδος πλαστικοποίησης (Πίσω τμήμα)

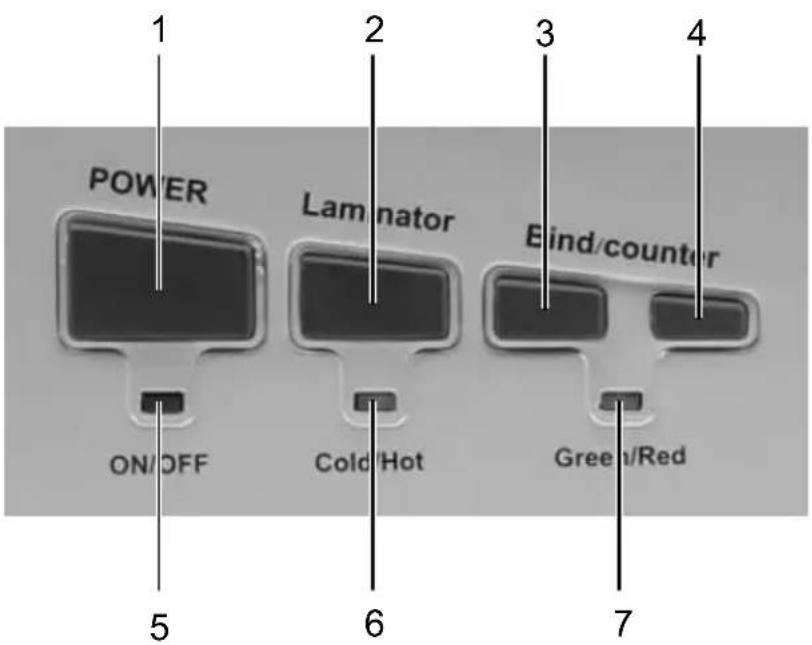

4.2 Πλήκτρα λειτουργίας και στοιχεία ενδείξεων

1 Πλήκτρο Εντός/Εκτός (POWER ON/OFF) 2 Πλήκτρο πλαστικοποίησης 3 Πλήκτρο προθέρμανσης 4 Πλήκτρο θερμοκόλλησης

5 Λυχνία POWER-LED (Ένδειξη συσκευή εντός/εκτός) 6 Λυχνία LED πλαστικοποίησης (πράσινη = ψυχρή πλαστικοποίηση, κόκκινη = θερμή πλαστικοποίηση) (αναβοσβήνει = αναμονή μόνιμα αναμμένη = έτοιμη προς λειτουργία) 7 Λυχνία LED θερμοκόλλησης (κόκκινη & αναβόσβημα = λειτουργία προθέρμανσης, πράσινη & μόνιμα αναμμένη = έτοιμη προς λειτουργία/έτοιμο) 5 Έναρξη λειτουργίας ● Τοποθετήστε τη συσκευή σε μία σταθερή και επίπεδη επιφάνεια. Προσοχή: Ελέγξτε εάν τη τάση της συσκευής εναρμονίζεται με την τάση του δικού σας ηλεκτρικού δικτύου (230 V, 50 Hz). ● Τοποθετήστε το φις του ηλεκτρικού δικτύου σε μία στάνταρ πρίζα σε καλό σημείο πρόσβασης. Υπόδειξη ασφαλείας: Η ηλεκτρική πρίζα πρέπει να βρίσκεται κοντά στο σημείο τοποθέτησης της συσκευής και να έχει εύκολη πρόσβαση. Μπορείτε έτσι σε περίπτωση έκτακτης ανάγκης να αποσυνδέσετε τη συσκευή εύκολα από το δίκτυο. 6 Χειρισμός

6.1 Ενεργοποίηση και απενεργοποίηση της συσκευής

1. Πατήστε το πλήκτρο εντός/εκτός (POWER). Η λυχνία POWER LED θα

ανάψει σε κόκκινο χρώμα. Η συσκευή έχει ενεργοποιηθεί.

2. Πατήστε το πλήκτρο εντός/εκτός (POWER). Η λυχνία POWER-LED

σβήνει. Η συσκευή έχει απενεργοποιηθεί.

6.2 Συσκευή πλαστικοποίησης

Με τη συσκευή πλαστικοποίησης μπορείτε να πλαστικοποιείτε θερμά και

● Κατά την ψυχρή πλαστικοποίηση συμπιέζεται η διαφάνεια πλαστικοποίησης. ● Κατά την ζεστή πλαστικοποίηση κολλιέται η διαφάνεια πλαστικοποίησης. Εναρμονίστε την επιλογή της μεθόδου πλαστικοποίησης προς το προς πλαστικοποίηση υλικό. Υπόδειξη: Θερμικό χαρτί ή υπερηχογραφικές απεικονίσεις θα πρέπει να πλαστικοποιούνται μόνο διά της ψυχρής μεθόδου!119

6.2.1 Ψυχρή πλαστικοποίηση

1. Διασφαλίστε, η συσκευή να είναι ενεργοποιημένη, βλέπε κεφάλαιο

„Ενεργοποίηση και απενεργοποίηση συσκευής”.

2. Πατήστε το πλήκτρο πλαστικοποίησης, μέχρι να ανάβει η λυχνία LED

πλαστικοποίησης πράσινα. Όταν η λυχνία LED πλαστικοποίησης ανάβει συνεχώς πράσινα, η συσκευή είναι έτοιμη προς λειτουργία για ψυχρή πλαστικοποίηση. Προσοχή: Εάν προηγουμένως έχετε χρησιμοποιήσει τη συσκευή πλαστικοποίησης για θερμή πλαστικοποίηση, θα πρέπει να περιμένετε πρώτα η συσκευή πλαστικοποίησης να κρυώσει. Κατά τη διάρκεια της διαδικασίας κρυώματος η λυχνία LED πλαστικοποίησης αναβοσβήνει πράσινα. Η διάρκεια κρυώματος κρατάει μερικά λεπτά. Υπόδειξη: Χρησιμοποιήστε για την ψυχρή πλαστικοποίηση αποκλειστικά διαφάνειες ψυχρής πλαστικοποίησης.

3. Απομακρύνετε τη διαφάνεια προστασίας από τη θήκη διαφανειών.

4. Τοποθετήστε το προς πλαστικοποίηση υλικό έτσι στη θήκη διαφανειών,

ώστε να υπάρχει από όλες τις πλευρές μία απόσταση περίπου 3 μέχρι 5 mm από το περιθώριο της διαφάνειας πλαστικοποίησης.

5. Εισάγετε τη θήκη διαφανειών

μαζί με το υλικό πλαστικοποίησης σε ευθεία και με την κλειστή πλευρά μπροστά στην εισαγωγή πλαστικοποίησης. Η διαδικασία πλαστικοποίησης γίνεται αυτόματα. Υπόδειξη: Για να αποφευχθεί ένα τσάκισμα της διαφάνειας πλαστικοποίησης, δεν επιτρέπεται να εισαχθεί η ανοιχτή πλευρά της θήκης διαφανειών ποτέ πρώτη στην εισαγωγή πλαστικοποίησης. Κατά την εισαγωγή της θήκης διαφανειών προσέξτε παρακαλώ τις οδηγίες στην εισαγωγή πλαστικοποίησης.

1. Διασφαλίστε, η συσκευή να είναι ενεργοποιημένη, βλέπε κεφάλαιο

„Ενεργοποίηση και απενεργοποίηση συσκευής”.

2. Πατήστε το πλήκτρο πλαστικοποίησης, μέχρι να ανάβει η λυχνία LED

πλαστικοποίησης κόκκινα. Κατά τη διάρκεια της διαδικασίας προθέρμανσης η λυχνία LED πλαστικοποίησης αναβοσβήνει κόκκινα. Μετά από περίπου 3 μέχρι 5 λεπτά έχει επιτευχθεί η ορθή θερμοκρασία λειτουργίας και η λυχνία LED πλαστικοποίησης ανάβει συνεχώς κόκκινα. Υπόδειξη: Χρησιμοποιήστε για τη θερμή πλαστικοποίηση αποκλειστικά διαφάνειες θερμής πλαστικοποίησης.120

3. Τοποθετήστε το προς πλαστικοποίηση υλικό έτσι στη θήκη διαφανειών,

ώστε να υπάρχει από όλες τις πλευρές μία απόσταση περίπου 3 μέχρι 5 mm από το περιθώριο της διαφάνειας πλαστικοποίησης.

4. Εισάγετε τη θήκη διαφανειών μαζί με το υλικό πλαστικοποίησης σε ευθεία

και με την κλειστή πλευρά μπροστά στην εισαγωγή πλαστικοποίησης. Η διαδικασία πλαστικοποίησης γίνεται αυτόματα. Υπόδειξη: Για να αποφευχθεί ένα τσάκισμα της διαφάνειας πλαστικοποίησης, δεν επιτρέπεται να εισαχθεί η ανοιχτή πλευρά της θήκης διαφανειών ποτέ προς τα μπροστά στην εισαγωγή πλαστικοποίησης. Κατά την εισαγωγή της θήκης διαφανειών προσέξτε παρακαλώ τις οδηγίες στην εισαγωγή πλαστικοποίησης. Προσοχή: Η διαφάνεια πλαστικοποίησης είναι μετά την πλαστικοποίηση πολύ θερμή και μαλακή. Ο χειρισμός του πλαστικοποιημένου προϊόντος πρέπει να γίνεται με πολύ μεγάλη

Υπόδειξη: Για τη επιπεδοποίηση επιβαρύνετε το πλαστικοποιημένο προϊόν με ένα βιβλίο ή με κάποιο άλλο βαρύ και επίπεδο αντικείμενο.

5. Όταν έχετε ολοκληρώσει την πλαστικοποίηση, απενεργοποιήστε τη

συσκευή και τραβήξτε το φις από την πρίζα του ηλεκτρικού δικτύου. Αφήστε τη συσκευή να κρυώσει προτού ενδεχομένως την τοποθετήσετε

Προσοχή: Η συσκευή δημιουργεί μετά την πλαστικοποίηση πολύ μεγάλη θερμοκρασία! ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ!

6.2.3 Αντιμετώπιση συσσώρευσης διαφανειών

Για να αντιμετωπιστεί το συντομότερο μία συσσώρευση διαφανειών, η συσκευή έχει εξοπλιστεί με ένα σύρτη απασφάλισης συσσώρευσης (JAM RELEASE). Όταν η διαφάνεια πλαστικοποίησης μπλοκάρει, ενεργήστε ως ακολούθως:

1. Απενεργοπιήστε τη συσκευή: Πατήστε το πλήκτρο Εντός/Εκτός, μέχρι να

σβήσει η λυχνία POWER-LED.

2. Ρυθμίστε το σύρτη απασφάλισης συσσώρευσης (JAM RELEASE)

τελείως προς τα δεξιά.

συσκευή πλαστικοποίησης και τραβήξτε τη διαφάνεια πλαστικοποίησης μαζί με το υλικό της πλαστικοποίησης από την εισαγωγή πλαστικοποίησης.

4. Ρυθμίστε το σύρτη απασφάλισης συσσώρευσης πίσω προς τα αριστερά.121

5. Καθαρίστε τους κυλίνδρους μεταφοράς από αποθέσεις και υπολείμματα

κόλλας, με το να εισάγετε ένα διπλωμένο φύλλο χαρτί στην εισαγωγή πλαστικοποίησης, βλέπε κεφάλαιο „Καθαρισμός κυλίνδρου μεταφοράς”. Υπόδειξη: Σε περίπτωση που οι συσσωρεύσεις φύλλου επαναλαμβανόνται συνεχώς ή όταν οι συσσωρευμένες διαφάνειες δεν μπορεί να τραβηχτούν άλλο από τη συσκευή πλαστικοποίησης, απευθυνθείτε παρακαλώ στο γραμμή εξυπηρέτησης πελατών μας Hotline (βλέπε κεφάλαιο „Εγγύηση“).

6.3 Συσκευή θερμοκόλλησης

1. Διασφαλίστε, η συσκευή να είναι ενεργοποιημένη, βλέπε κεφάλαιο

„Ενεργοποίηση και απενεργοποίηση συσκευής”.

2. Πατήστε το πλήκτρο προθέρμανσης, για να εκκινήσετε τη διαδικασία

3. Κατά τη διάρκεια της διαδικασίας προθέρμανσης η λυχνία LED

θερμοκόλλησης αναβοσβήνει κόκκινα. Μετά από περίπου 3 λεπτά έχει επιτευχθεί η ορθή θερμοκρασία λειτουργίας και η λυχνία LED θερμοκόλλησης ανάβει συνεχώς κόκκινα. Ένα προειδοποιητικό σήμα σηματοδοτεί ακουστικά, ότι η συσκευή είναι έτοιμη προς λειτουργία θερμοκόλλησης.

4. Τοποθετήστε τα φύλλα χαρτιού στο ντοσιέ θερμοκόλλησης.

Υπόδειξη: Λάβετε υπόψη τη μέγιστη δυναμικότητα δεσίματος, βλέπε κεφάλαιο „Τεχνικά στοιχεία“.

5. Τραβήξτε από την πίσω πλευρά της συσκευής τη βάση προς τα έξω

(Διάταξη κρυώματος), για να κάνετε εφικτή την εισαγωγή των ντοσιέ θερμοκόλλησης στο φρεάτιο δεσίματος.

6. Εισάγετε το ντοσιέ θερμοκόλλησης με την κλειστή πλευρά προς τα κάτω

από πάνω στο φρεάτιο δεσίματος. Μία τοποθετημένη διάταξη συγκράτησης κρατάει το χαρτί σε όρθια θέση.

7. Πατήστε το πλήκτρο θερμοκόλλησης, για να εκκινήσετε τη διαδικασία

8. Κατά τη διάρκεια της διαδικασίας δεσίματος η λυχνία LED

θερμοκόλλησης αναβοσβήνει ξανά κόκκινα. Μετά από περίπου 1 λεπτό έχει ολοκληρωθεί η διαδικασία δεσίματος και η λυχνία θερμοκόλλησης ανάβει μόνιμα πράσινα. Τρία ηχητικά σήματα σηματοδοτούν και ακουστικά ότι η θερμοκόλληση έχει ολοκληρωθεί. Προσοχή: Το δεμένο ντοσιέ αποκτά μετά το δέσιμο στην περιοχή της πλάτης πολύ μεγάλη θερμοκρασία!122

9. Αφαιρέστε το ντοσιέ θερμοκόλλησης και τοποθετήστε το για περίπου 10

λεπτά στη διάταξη κρυώματος. Υπόδειξη: Τηρήστε το χρόνο κρυώματος. Πολύ παρατεταμένος χρόνος κρυώματος έχει ως αποτέλεσμα χαλαρά φύλλα!

10. Για περισσότερα δεσίματα επαναλάβετε τα βήματα 1 μέχρι 9.

11. Όταν έχετε ολοκληρώσει τη θερμοκόλληση, απενεργοποιήστε τη συσκευή

και τραβήξτε το φις από την πρίζα του ηλεκτρικού δικτύου. Αφήστε τη συσκευή να κρυώσει προτού ενδεχομένως την τοποθετήσετε αλλού

6.3.2 Προστασία υπερθέρμανσης (Auto-off)

Η συσκευή έχει εξοπλιστεί με μία προστασία υπερθέρμανσης (Auto-off), για να προστατευτούν μη αφαιρεμένα ντοσιέ θερμοκόλλησης από υπερθέρμανση. Μόλις ολοκληρωθεί η διαδικασία δεσίματος ακούγεται ένας ήχος. Ταυτόχρονα ενεργοποιείται η προστασία υπερθέρμανσης. Εφόσον το πλήκτρο θερμοκόλλησης δεν πατηθεί μετά από 90 λεπτά εκ νέου, η τροφοδοσία ρεύματος απενεργοποιείται ηλεκτρονικά (Auto-off). Για την εκ νέου θερμοκόλληση θα πρέπει η συσκευή να ενεργοποιηθεί εκ νέου, βλέπε κεφάλαιο „Ενεργοποίηση και απενεργοποίηση συσκευής“. 7 Καθαρισμός & Περιποίηση

7.1 Εξωτερικός καθαρισμός της συσκευής

Προσοχή: Να τραβάτε πριν από τον υγρό καθαρισμό της συσκευής πάντα τη πρίζα από το ηλεκτρικό δίκτυο! Καθαρίστε το περίβλημα με ουδέτερο σαπούνι και με ελαφρώς βρεγμένο με καθαρό νερό πανί. Υπόδειξη: Μη χρησιμοποιείτε διαλύτες ή επιθετικά μέσα καθαρισμού.

7.2 Καθαρισμός κυλίνδρων μεταφοράς

Κρούστες και υπολείμματα κόλλας στους κυλίνδρους μεταφοράς μπορεί να επηρεάσουν το αποτέλεσμα πλαστικοποίησης. Για αυτό θα πρέπει οι κύλινδροι μεταφοράς να καθαρίζονται σε τακτά χρονικά διαστήματα:

1. Περιμένετε μέχρι να ανάβει η λυχνία LED πλαστικοποίησης μόνιμα

2. Εισάγετε ένα διπλωμένο φύλλο χαρτί στην εισαγωγή πλαστικοποίησης.

3. Επαναλάβετε τη διαδικασία με ένα καινούργιο

φύλλο χαρτί, για όσο χρειαστεί μέχρι να μην εμφαίνονται άλλο στο χαρτί κρούστες ή υπολείμματα κόλλας.123 8 Αντιμετώπιση προβλημάτων Πρόβλημα Διάγνωση & Αιτία Αντιμετώπιση Το φις δεν έχει τοποθετηθεί σωστά στην ηλεκτρική πρίζα. Τοποθετήστε το φις στη πρίζα με το σωστό τρόπο. Η συσκευή δεν έχει ενεργοποιηθεί. Πατήστε το πλήκτρο Εντός/Εκτός, μέχρι να ανάβει η λυχνία POWER LED κόκκινα. Η ένδειξη POWER δεν ανάβει. Η ένδειξη POWER ON/OFF έχει βλάβη. Απευθυνθείτε στη γραμμή εξυπηρέτησης πελατών μας Hotline (βλέπε κεφάλαιο „Εγγύηση“).

πλαστικοποιημένη διαφάνεια δεν είναι απόλυτα διαφανής. Η θερμοκρασία πλαστικοποίησης δεν

Πλαστικοποιήστε την ίδια

πλαστικοποίησης εκ νέου, για να βελτιώσετε το

πλαστικοποίησης. Η διαφάνεια πλαστικοποίησης δεν έχει εισαχθεί σε ευθεία στην εισαγωγή πλαστικοποίησης.

Η διαφάνεια πλαστικοποίησης είναι πολύ

Βλέπε κεφάλαιο „Αντιμετώπιση συσσώρευσης φύλλου”. Βλέπε κεφάλαιο „Καθαρισμός κυλίνδρων μεταφοράς”. Εισάγετε τη διαφάνεια πλαστικοποίησης ευθεία και με την κλειστή πλευρά μπροστά στην εισαγωγή πλαστικοποίησης. Να χρησιμοποιείτε μόνο

πλαστικοποίησης στο αναφερόμενο μέγεθος, βλέπε κεφάλαιο „Τεχνικά

Η συσκευή δε λειτουργεί μετά από παρατεταμένη χρήση ή σταματά κατά τη λειτουργία. Η επιφάνεια της συσκευής είναι θερμή; Τότε πιθανόν η προστασία υπερθέρμανσης έχει απενεργοποιήσει αυτόματα τη συσκευή πλαστικοποίησης. Περιμένετε περ. 30 λεπτά και δοκιμάστε εκ νέου να πλαστικοποιήσετε. Όταν η συσκευή δε λειτουργεί, απευθυνθείτε στην τηλεφωνική γραμμή εξυπηρέτησης πελατών μας Hotline (βλέπε κεφάλαιο „Εγγύηση“).124 Οι κύλινδροι μεταφοράς δεν

Το φις δεν έχει τοποθετηθεί σωστά στην ηλεκτρική πρίζα. Η συσκευή δεν έχει ενεργοποιηθεί. Όταν το πρόβλημα συνεχίσει να υφίσταται, απευθυνθείτε στην τηλεφωνική γραμμή εξυπηρέτησης πελατών μας Hotline (βλέπε κεφάλαιο „Εγγύηση“). Υπέρβαση μέγιστης δυναμικότητας δεσίματος: Υπερβολικά πολλά φύλλα ή πολύ μεγάλο ντοσιέ θερμοκόλλησης. Τηρήστε τη μέγιστη δυναμικότητα δεσίματος, βλέπε κεφάλαιο „Τεχνικά στοιχεία”, και εισάγετε το δέσιμο εκ νέου. Το δέσιμο είναι ελαττωματικό / χαλαρά φύλλα Έχει γίνει υπέρβαση του χρόνου κρυώματος. Αφήστε τα δεμένο έγγραφο να παραμείνει για τουλάχιστον 10 λεπτά στη

Όταν το πρόβλημα δεν μπορεί να αντιμετωπιστεί, απευθυνθείτε στην τηλεφωνική γραμμή εξυπηρέτησης πελατών μας Hotline (βλέπε κεφάλαιο „Εγγύηση“). 9 Τεχνικά στοιχεία

TBL 1300 Combo Στοιχείο ένδειξης: Λυχνία POWER-LED (κόκκινη) Συσκευή πλαστικοποίησης Μέγιστο πλάτος πλαστικοποίησης: 320 mm Μέγιστο πάχος των προς πλαστικοποίηση εγγράφων: 0,6 mm Πάχος διαφάνειας πλαστικοποίησης: 75 μέχρι 125 mic

Ταχύτητα πλαστικοποίησης: 250 mm ανά λεπτό Διάρκεια προθέρμανσης: 3-5 λεπτά Στοιχεία ενδείξεων: Λυχνία LED (πράσινη, κόκκινη, αναβοσβήνει, ανάβει συνεχώς) Ιδιαίτερα χαρακτηριστικά: Σύρτης αποσυμφόρησης Χωρίς τη δημιουργία φυσαλίδων Αυτόματη απενεργοποίηση σε υπερθέρμανση Συσκευή θερμοκόλλησης Μέγιστο πλάτος δεσίματος: 335 mm (για διάσταση DIN A4) 26 mic ή micron = Μία από την αγγλική γλώσσα προερχόμενη ονομασία για το μικρόμετρο (µm). 1 μικρόμετρο είναι ένα χιλιοστό του χιλιοστού. Παραδείγματα: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.125 Μέγιστη δυναμικότητα

σε ντοσιέ θερμοκόλλησης ≤ 20 mm Χρόνος δεσίματος: περ. 1 λεπτό Διάρκεια προθέρμανσης: 3-5 λεπτά Συνιστώμενη διάρκεια

> 10 λεπτά Στοιχεία ενδείξεων: Λυχνία LED (πράσινη, κόκκινη, αναβοσβήνει, ανάβει συνεχώς) Ιδιαίτερα χαρακτηριστικά: Οπτική και ακουστική ένδειξη της λειτουργικής ετοιμότητας και ολοκλήρωσης διαδικασία

Αφαιρούμενη βάση για το κρύωμα των ντοσιέ δεσίματος (διάταξη κρυώματος) Αυτόματο άνοιγμα του καλύμματος

Χρώμα: μαύρο-ασημί Διαστάσεις (Π x Β x Υ): 435 x 115 x 225 mm Βάρος: 2 kg Τροφοδοσία τάσης: 230 V, 50 Hz Λήψη ισχύος: μέγ. 320 W, 1,45 A Αυτόματη απενεργοποίηση: 90 λεπτά μετά από αναμονή (Stand-by)

Η συμμόρφωση με τις κατευθυντήριες οδηγίες της ΕΚ επιβεβαιώνεται με το σήμα CE.126 10 Υπόδειξη αποκομιδής Αυτό το σύμβολο (κάδος απορριμμάτων σε διαγραφή) σημαίνει, ότι αυτό η αποκομιδή αυτού του προϊόντος θα πρέπει μετά το τέλος διάρκειας ζωής του να γίνεται σε ένα για τον τελικό χρήστη διαθέσιμο, δίκτυο επιστροφής ή μεμονωμένο δίκτυο. Αυτό το σύμβολο ισχύει μόνο για τις χώρες του EWR

11 Εγγύηση Αξιότιμε πελάτη, Χαιρόμαστε που επιλέξατε αυτή τη συσκευή. Σε περίπτωση βλάβης επιστρέψτε παρακαλώ αυτή τη συσκευή μαζί με την απόδειξη αγοράς της και συσκευασμένη στη γνήσια συσκευασία της από εκεί όπου την αγοράσατε.

27 EWR = Ευρωπαϊκός οικονομικός χώρος, ο οποίος περιλαμβάνει τις χώρες μέλη της Ευρώπης και τις χώρες Ισλανδία, Λίχτενσταϊν και Νορβηγία.Konformitätserklärung / Declaration of Conformity Olympia TBL 1300
