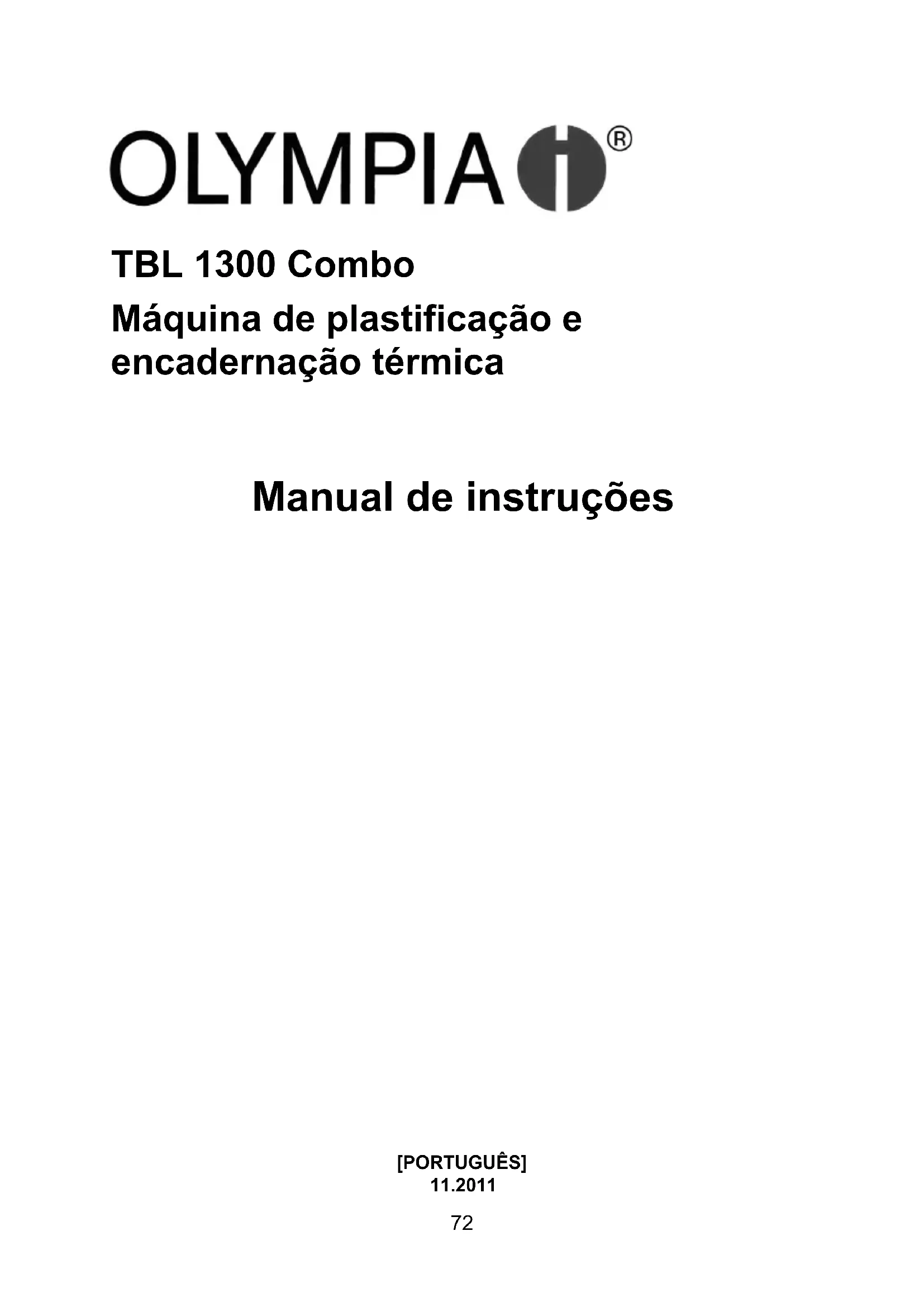

MANUAL DE UTILIZADOR TBL 1300 OLYMPIA

TBL 1300 Combo Máquina de plastificação e encadernação térmica

Manual de instruções

1.2 Avisos de segurança Máquina de encadernação térmica....... 75

2 Cláusula de desresponsabilização..................................................... 75 3 Utilização conforme as especificações .............................................. 75 4 Elementos de comando...................................................................... 76

4.1 Elementos de comando no aparelho ....................................... 76

4.2 Elementos de comando e de indicação................................... 77

5 Colocação em funcionamento............................................................ 77 6 Operação............................................................................................ 78

6.2.1 Plastificação a frio........................................................ 78

6.2.2 Plastificar a quente ...................................................... 79

6.2.3 Remover uma obstrução de película........................... 80

6.3 Máquina de encadernação térmica.......................................... 80

6.3.1 Encadernação térmica................................................. 80

6.3.2 Proteção de sobreaquecimento (Auto-off)................... 81

• 8 Resolução de problemas p. 82
• 9 Dados técnicos p. 84
• 10 Avisos para a eliminação p. 85
• 11 Garantia 1 Importantes avisos de segurança De modo a garantir um trabalho seguro com a máquina tenha, por favor, em atenção os seguintes pontos: ● Leia atentamente este manual de instruções e tenha-o em consideração ao manusear o aparelho. ● Deve guardar o manual de instruções para uma consulta posterior. ● A máquina só pode ser utilizada em divisões secas e fechadas. ● Coloque o aparelho numa superfície estável e plana antes da sua utilização. ● Não toque na ficha com as mãos molhadas. ● Ao não utilizar o aparelho retire a ficha de rede. ● Evite a danificação da ficha ou do cabo de rede. Nunca torcer o cabo de rede. A máquina não deve ser utilizada com a ficha ou o cabo de alimentação danificados. ● Não utilize a máquina próximo de superfícies quentes ou em ambiente húmido e proteja-a de luz solar directa e muito pó. ● Não é permitida a permanência de crianças na zona de trabalho do aparelho pronto a ser utilizado. ● Desligue sempre imediatamente a máquina quando surgir um cheiro forte ou se a máquina não estiver a ser usada. ● Antes de efectuar a limpeza do aparelho retire sempre a ficha de rede. Não utilize dissolventes ou produtos de limpeza agressivos. ● Deixe apenas pessoal qualificado realizar as reparações. De outro modo, haverá perigo de vida e a garantia cesserá. p. 8574

1.1 Avisos de segurança - Máquina de plastificar

● Durante a plastificação a quente a superfície do aparelho aquece. ● Deve inserir apenas bolsas de plastificar previstas para este aparelho, veja o capítulo “Dados técnicos”. Bolsas de plastificar seleccionadas demasiado grandes poderão originar congestionamento de películas. ● Não deve cortar qualquer película de plastificar. Os cantos de corte resultantes podem originar congestionamentos de películas. ● Não utilize película de plastificar destinada para a plastificação a frio para plastificar a quente. A máquina, a película de plastificar e o documento serão danificados. ● Não plastifique materiais sensíveis ao calor com esta máquina, como p. ex. papel térmico.75 ● Objectos metálicos não podem ser plastificados. ● Ao plastificar documentos húmidos atingirá maus resultados de plastificação. ● Manter peças de roupa largas, gravatas, joalharia, cabelo comprido ou outros objectos soltos afastados da abertura de entrada de plastificação. Risco de ferimento!

1.2 Avisos de segurança Máquina de encadernação

térmica ● A superfície do aparelho aquece durante o uso. ● Utilize apenas capas de encadernação do tamanho certo. Caso contrário, a qualidade de encadernação não será suficiente. ● Não encaderne materiais sensíveis ao calor com esta máquina, como p. ex. papel térmico. ● Nunca deve introduzir elementos metálicos ou dedos na abertura do aparelho. Caso contrário, existe o risco de eletrocussão ou queimaduras. 2 Cláusula de desresponsabilização Não garantimos a exactidão das informações, que se referem tanto a características técnicas tal como à documentação aqui presente. O produto descrito nesta documentação e, pontualmente, os seus acessórios, estão sujeitos a um aperfeiçoamento e desenvolvimento constantes. Por esse motivo, reservamos o direito a alterar sem aviso prévio componentes, acessórios, especificações técnicas bem como esta documentação de produto aqui presente. 3 Utilização conforme as especificações Deve utilizar a máquina de plastificar e de encadernar apenas para: ● plastificar com películas de plastificar a quente e frio com películas de plastificar com espessuras de 75 a 125 mic

, tendo em consideração que a espessura total dos documentos a plastificar (fotos, imagens, postais, papel etc.) não deve exceder, no máximo, 0,6 mm ● encadernar de, no máximo, 200 folhas de papel (70g/m

) com capas de encadernação térmica especiais com uma largura máxima de 20 mm Qualquer utilização diferente conta como não corrente. Não são permitidas alterações ou remodelações por conta própria.

16 mic ou micron = uma expressão inglesa para um micrometro (µm). 1 micrometro é um milésimo de um milímetro. Exemplos: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.76 4 Elementos de comando

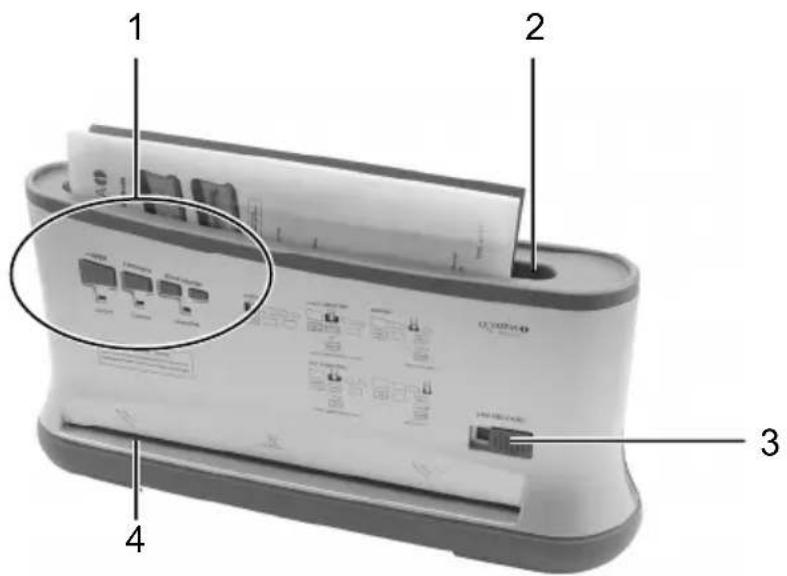

1 Elementos de comando e de indicação 2 Ranhura de encadernação 3 Disp. deslizante de desbloqueio anti-obstrução (função de plastificação) 4 Entrada para plastificar (a frente)

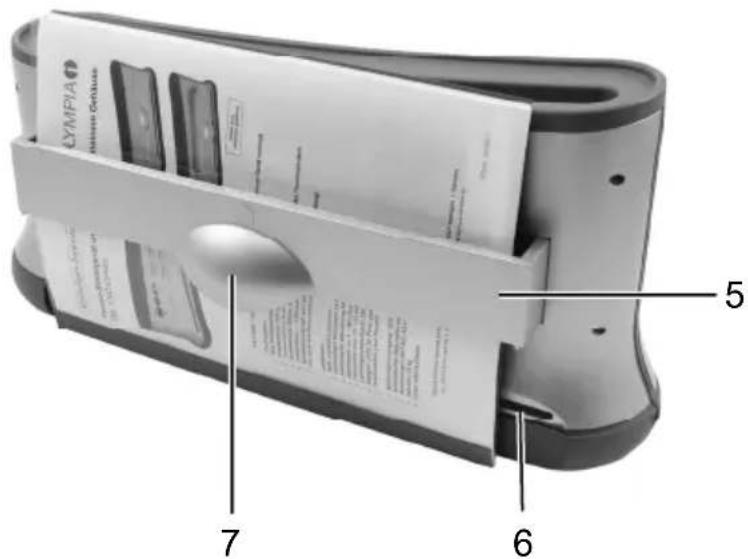

5 Suporte extensível (disp. de arrefecimento) 6 Saída de plastificação (atrás) 7 Pega do suporte extensível

4.2 Elementos de comando e de indicação

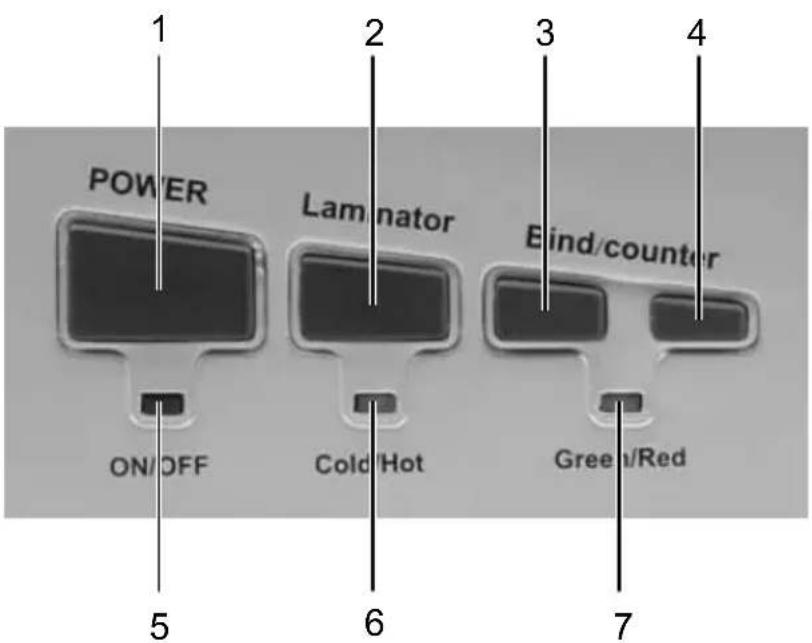

1 Tecla de ligar / desligar (POWER ON/OFF) 2 Tecla para plastificar 3 Tecla de pré-aquecimento 4 Tecla de encadernação térmica 5 POWER-LED (indicação de ligar/desligar do aparelho) 6 LED de plastificação (verde = plastificar a frio; vermelho = plastificar a quente) (piscando = a aguardar; permanentemente aceso = pronto para usar) 7 LED de encadernação térmica (vermelho & piscando = processo de aquecimento; verde & permanentemente aceso = pronto para usar/preparado) 5 Colocação em funcionamento ● Coloque o aparelho numa superfície estável e plana. Atenção: Verifique se a indicação de tensão da máquina corresponde à da sua rede eléctrica (- 230 V, 50 Hz). ● Coloque a ficha numa tomada padrão bem acessível.

Aviso de segurança: A tomada deve estar perto do aparelho e de fácil acesso. Assim o aparelho pode ser desligado da rede eléctrica rapidamente numa emergência. 6 Operação

6.1 Ligar e desligar o aparelho

1. Pressione a tecla de ligar/desligar (POWER). A LED POWER fica acesa

a vermelho. O aparelho está ligado.

2. Pressione a tecla de ligar/desligar (POWER). A LED POWER apaga-se.

O aparelho está desligado.

6.2 Máquina de plastificar

Com a máquina de plastificar pode plastificar a quente e frio: ● Ao plastificar a frio a película de plastificar é prensada. ● Ao plastificar a quente a película de plastificar é colada. Adapte o método de plastificação ao material a ser plastificado. Aviso: Por exemplo, papel térmico e imagens ecográficas só devem ser plastificados a frio!

6.2.1 Plastificação a frio

1. Assegure-se que o aparelho esteja ligado, veja o capítulo „Ligar e

desligar o aparelho”.

2. Pressione a tecla para plastificar até a LED de plastificação se acender.

Se a LED de plastificação ficar acesa a verde, o aparelho está preparado para plastificar a frio. Atenção: Caso tenha utilizado pouco antes a máquina de plastificar para plastificação a quente, tem de deixar que a máquina arrefeça. A LED de plastificação piscará verde durante o processo de arrefecimento. O tempo de arrefecimento é de alguns minutos. Aviso: Para plastificar a frio deve utilizar exclusivamente películas de plastificar a frio.

existir em todo o perímetro aprox. 3 a 5 mm de distância da margem da película de plastificar.79

5. Introduza de forma linear a película de plastificar juntamente com o

objecto a plastificar primeiro com o seu lado fechado na abertura de entrada de plastificação. O processo de plastificação ocorre automaticamente. Nota: para evitar o dobrar da película de plastificação, o lado aberto da película de plastificação nunca pode ser introduzido primeiro na abertura de entrada da máquina de plastificar. Ao introduzir a película de plastificar, por favor, tenha em consideração as instruções na abertura de entrada de plastificação.

6.2.2 Plastificar a quente

1. Assegure-se que o aparelho esteja ligado, veja o capítulo „Ligar e

desligar o aparelho”.

2. Pressione a tecla para plastificar até a LED de plastificação se acender

vermelho. A LED de plastificação piscará vermelho durante o processo de pré-aquecimento. Após aproximadamente 3 a 5 minutos é atingida a temperatura operacional correcta e a LED de plastificação fica permanentemente aceso a vermelho. Aviso: Para plastificar a quente deve utilizar exclusivamente películas de plastificar a quente.

3. Posicione o objecto a plastificar na película de plastificar de maneira a

existir em todo o perímetro aprox. 3 a 5 mm de distância da margem da película de plastificar.

4. Introduza de forma linear a película de plastificar juntamente com o

objecto a plastificar primeiro com o seu lado fechado na abertura de entrada de plastificação. O processo de plastificação ocorre automaticamente. Nota: Para evitar o dobrar da película de plastificação, o lado aberto da película de plastificação nunca pode ser introduzido primeiro na abertura de entrada da máquina de plastificar. Ao introduzir a película de plastificar, por favor, tenha em consideração as instruções na abertura de entrada de plastificação. Cuidado: a película de plastificar que sai depois da plastificação está muito quente e mole. Por esse motivo, deve tratar cuidadosamente o produto plastificado. Nota: o produto plastificado pode ser prensado com um livro ou outro objecto pesado e liso.80

5. Ao terminar a plastificação deve desligar o aparelho e retirar a ficha da

tomada. Deixe que o aparelho arrefeça antes de, eventualmente, arrumá-lo. Cuidado: Após a plastificação o aparelho está quente! Risco de ferimento!

6.2.3 Remover uma obstrução de película

Para remover obstruções por películas o aparelho é equipado com um dispositivo deslizante de desbloqueio anti-obstrução (JAM RELEASE). Se a película de plastificar bloquear faça o seguinte:

1. Desligue o aparelho: Pressione a tecla de ligar/desligar até a LED

2. Coloque o disp. deslizante de desbloqueio anti-obstrução (JAM

RELEASE) completamente no lado direito.

3. Segure a máquina de plastificar e puxe a película de plastificar em

conjunto com o objecto a plastificar da abertura de entrada de plastificação.

4. Volte a colocar o disp. deslizante de desbloqueio anti-obstrução no lado

5. Limpe os cilindros de transporte de acumulações e restos de cola

introduzindo uma folha de papel dobrado na abertura de entrada de plastificação, veja o capítulo „Limpar os cilindros de transporte”. Aviso: Caso os congestionamentos de película se repitam constantemente ou se a película congestionada já não pode ser puxada da máquina de plastificar, por favor, contacte a nossa hotline (veja o capítulo „garantia").

6.3 Máquina de encadernação térmica

6.3.1 Encadernação térmica

1. Assegure-se que o aparelho esteja ligado, veja o capítulo „Ligar e

3. A LED de encadernação térmica piscará vermelho durante o processo

de aquecimento. Após aproximadamente 3 minutos é atingida a temperatura operacional correcta e a LED de encadernação térmica fica permanentemente aceso a verde. Um sinal acústico sinaliza a operacionalidade de encadernação térmica do aparelho.

4. Coloque as folhas de papel entre as capas de encadernação térmica.81

Nota: Tenha em atenção a capacidade máxima de encadernação, veja o capítulo „Dados técnicos“.

5. No lado traseiro do aparelho deve puxar o suporte para fora (disp. de

arrefecimento) para possibilitar a entrada das capas de encadernação térmica na ranhura de encadernação.

6. Insira a capa de encadernação térmica com o seu lado fechado para

baixo na parte superior da ranhura de encadernação. Uma disposição de aperto integrada mantém o papel na vertical.

7. Pressione a tecla de encadernação térmica para iniciar o processo de

8. A LED de encadernação térmica piscará vermelho durante o processo

de encadernação. Após aproximadamente 1 minuto o processo de encadernação termina e a LED de encadernação térmica fica permanentemente aceso a verde. Três sinais acústicos sinalizam também o fim da encadernação térmica. Cuidado: As costas da capa encadernada são muito quentes após a encadernação!

9. Retire a capa de encadernação térmica e coloque-a na disposição de

arrefecimento durante 10 minutos. Nota: Respeite o tempo de arrefecimento. Um tempo de arrefecimento demasiado curto causará folhas soltas!

10. Para realizar mais encadernações repita os passos 1 a 9.

11. Ao terminar a encadernação térmica deve desligar o aparelho e retirar a

ficha da tomada. Deixe que o aparelho arrefeça antes de, eventualmente, arrumá-lo.

6.3.2 Proteção de sobreaquecimento (Auto-off)

O aparelho é equipado com uma protecção de sobreaquecimento (Auto-off) para proteger capas de encadernação térmica não retiradas do sobreaquecimento. Ao terminar o processo de encadernação soa um sinal. Ao mesmo tempo é activada a protecção contra sobreaquecimento. Caso a tecla de encadernação térmica não seja pressionada novamente dentro de 90 minutos, a alimentação eléctrica desligar-se-á (Auto-off). Para poder realizar uma nova encadernação térmica, deve ligar novamente o aparelho, veja o capítulo „Ligar e desligar o aparelho”.82 7 Manutenção & limpeza

7.1 Limpar o exterior do aparelho

Atenção: Antes de efectuar a limpeza húmida do aparelho retire sempre a ficha de rede! A caixa poderá ser limpa com um pano ligeiramente molhado em sabonete suave e água limpa. Aviso: Não utilize dissolventes ou produtos de limpeza agressivos.

7.2 Limpar os cilindros de transporte

Depósitos e resíduos de cola nos cilindros de transporte podem influenciar o resultado da plastificação. Por esse motivo, os cilindros de transporte têm de ser limpos regularmente:

1. Aguarde até a LED de plastificação está acesa permanentemente a

2. Insira uma folha de papel dobrada na abertura de entrada de

3. Repita este processo com uma nova folha de papel até não haver mais

acumulações ou restos de cola visíveis nesta folha. 8 Resolução de problemas Problema Diagnóstico & Causa Resolução A ficha não está na tomada. Coloque a ficha correctamente na tomada. O aparelho não foi ligado. Pressione a tecla de ligar/desligar até a LED POWER ficar acesa a vermelho. O indicador luminoso POWER não se acende. A indicação POWER ON/OFF está defeituosa. Por favor, contacte a nossa hotline (veja o capítulo „Garantia“). A película plastificada não é completamente transparente. A temperatura de plastificação não foi suficiente. Plastifique a mesma película de plastificar novamente, de modo a melhorar o resultado de plastificação.83 Não inseriu a película de plastificar de modo linear na abertura de entrada de plastificação. Congestionamento de película A película de plastificar é demasiado grande. Veja o capítulo “Eliminar congestionamentos de película”. Veja o capítulo “Limpar os cilindros de transporte”. Introduza a película de plastificar de modo linear e primeiro com o seu lado fechado na abertura de entrada de plastificação. Deve utilizar apenas películas de plastificar do tamanho indicado, veja o capítulo “Dados técnicos”. O aparelho já não funciona após um período prolongado ou pára durante a operação. A superfície do aparelho está quente? Provavelmente a protecção contra sobreaquecimento da máquina de plastificar desligou-a automaticamente. Espere aprox. 30 minutos e tente novamente a plastificar. Caso o aparelho não funcione, por favor, contacte a nossa hotline (veja o capítulo „Garantia“). Os cilindros de transporte não funcionam. A ficha não está na tomada. O aparelho não foi ligado. Caso o problema permaneça, contacte a nossa hotline (veja o capítulo „Garantia“). Excedeu a capacidade máx. de encadernação: demasiadas folhas ou capas de encadernação térmica demasiado grandes. Tenha em atenção a capacidade máxima de encadernação, veja o capítulo „Dados técnicos“, e realize uma nova encadernação. A encadernação é defeituosa / folhas soltas Tempo de arrefecimento demasiado curto. Mantenha o documento encadernado no suporte durante, pelo menos, 10 minutos. Se não for possível resolver o problema, por favor, contacte a nossa hotline, veja o capítulo “Garantia”.84 9 Dados técnicos

TBL 1300 Combo Elementos de indicação: LED POWER (vermelho) Máquina de plastificar Largura máxima de plastificação: 320 mm Espessura máx. dos documentos a serem plastificados: 0,6 mm Espessura de películas de plastificar: 75 a 125 mic

Velocidade de plastificação: 250 mm por minuto Tempo de aquecimento: 3-5 minutos Elementos de indicação LED (verde, vermelho; a piscar, permanentemente aceso) Características específicas: Disp. deslizante de bloqueio anti-obstrução Não forma bolhas Desligamento automático em caso de sobreaquecimento Máquina de encadernação térmica Largura máxima de encadernação: 335 mm (para o formato DIN A4) Capacidade máxima de encadernação: 200 folhas (70g/m

nas capas de encadernação térmica de ≤ 20 mm Tempo de encadernação: aprox. 1 minuto Tempo de aquecimento: 3-5 minutos Tempo de arrefecimento recomendado: > 10 minutos Elementos de indicação LED (verde, vermelho; a piscar, permanentemente aceso) Características específicas: Indicação óptica e acústica da operacionalidade e do fim do processo de encadernação Suporte extensível para arrefecer as capas de encadernação (disp. de arrefecimento) Abertura automática da tampa contra o pó Cor: preto, prata 17 mic ou micron = uma expressão inglesa para um micrometro (µm). 1 micrometro é um milésimo de um milímetro. Exemplos: 75 µm = 0,075 mm. 100 µm = 0,1 mm. 125 µm = 0,125 mm.85 Medidas (L x P x A): 435 x 115 x 225 mm Peso: 2 kg Alimentação de tensão: 230 V, 50 Hz Consumo no máx. 320 W, 1,45 A Desligamento automático: 90 min após o standby

A conformidade com as directivas da UE é confirmada pelo símbolo CE. 10 Avisos para a eliminação Este símbolo (o caixote de lixo cruzado) significa que este produto, depois do seu tempo útil, deve ser devolvido ao sistema de devolução ou sistema de recolha separada disponíveis para o utilizador final. Este símbolo aplica-se apenas no EEE

11 Garantia Prezado cliente, Apraz-nos saber que optou em favor desse aparelho. Caso surja um defeito, queira devolver o aparelho, junto com o comprovante de compra e a embalagem original, ao mercado onde adqueriu. Vale o prazo de garantia legal.
